   Доброго времени суток, уважаемые радиолюбители. Продолжаем обзор радиолюбительских программ, и сегодня хотел вам описать роботу с программой, чем-то похожей к всеми любимую Sprint-Layout. Эта программа имеет название Express-PCB. Основное предназначение её — создание печатных плат.

Программа для разводки плат ExpressPCB


   Рассмотрим её подробнее на примере создания не большой печатной платы. Начнем с установки программы, она весьма простая как для меня.

   Никаких ключей не хочет, что есть большим достоинством.

   Для примера я выбрал генератор 50 Гц на микросхеме TL494, схема имеет не многое количество деталей, весьма надёжна в работе. Для начала создадим новый проект, здесь как обычно — файл, новый, во всплывающем окне выбираем строчку с цифрой 2.

   Далее жмём ОК. Для построения схемы нам нужна перечень деталей… здесь 1 микросхема в корпусе DIP, TL494 имеет 16 выводов.


   Для добавления её выводов в печатную плату возьмём в командной строке строчку Сomponent, дальше выберем Сomponent manager, появиться список деталей и рисунок корпуса сбоку. Выбираем в списке дип 16, что значит корпус дип с 16-ю выводами.

   Дальше нажимаем Insert component to PCB. Сбоку о этой надписи есть надпись Add to favorites, добавляем туда компоненты, которые пользуем чаще всего. Я сразу добавил эту панельку, так как предпочитаю более крупные детали в дип корпусах, чем миниатюрные SMD.

   От 9 и 10 ножки отходят резисторы, так и нарисуем. И дальше так по схеме. Но кое что в программе всё-таки не понравилось. Хоть ExpressPCB интуитивно понятна, но всё таки в ней не хватает элементов, которые находятся в основном диалоговом окне программы, их надо искать в подменю, что не совсем удобно.


   Понравились небольшие картинки, которые отвечают за поворот детали на печатной плате, огромным плюсом для программы является сохранение печатных плат в формате PCB, всё по тому, что большинство фирм, которые занимаются их разработкой, имею дело именно с такого разширения файлами. Как и в каждой подобной программе, в этой есть библиотека элементов, она, кстати, весьма обширная, а также, несколько примеров готовых устройств.

ExpressPCB — выводы о программе

   Общая оценка программы от меня лично — «4 с минусом», так, как она показалась мне менее удобной, чем её сородичи. Не знаю, может кому-то ExpressPCB и по душе, но меня не сильно впечатлила. Как пользовался лайотом, так и дальше буду пользоватся. Читайте следующие мои обзоры, с уважением, Колонщик.

   Форум по Express PCB

   Форум по обсуждению материала EXPRESSPСB



Как выполнить моделирование проекта ПП | Начало работы

Закарайа Петерсон

|&nbsp Создано: 13 Сентября, 2021

Каждая плата должна пройти определенные этапы контроля, прежде чем ее можно будет запустить в массовое производство. Изделия обычно проходят электрические испытания во время изготовления и сборки, но есть некоторые специализированные области механических и электрических параметров, которые трудно определить количественно во время испытаний после сборки платы. Вместо испытаний каждого элемента конструкции можно использовать инструменты моделирования печатных плат для расчета их электрических характеристик ещё до начала производства.

Зачем использовать инструменты моделирования плат вместо реальных испытаний? Часто бывает так, что некоторые электрические характеристики трудно измерить без создания специализированных испытательных плат и оснастки. Для некоторых разработчиков проводить испытания определенных элементов конструкции оказывается слишком дорого. Например, приборы, необходимые для комплексного измерения сигнала в высокоскоростной линии передачи, могут стоить как минимум 250000 долларов. Инструменты моделирования позволяют разработчикам рассчитать тот же режим сигнала, который необходимо было бы измерять на реальном изделии, в приближенных к реальности условиях с данными, полученными непосредственно из топологии. В этом обзоре мы рассмотрим некоторые важные моменты, связанные с построением и запуском моделирования плат, как внутри вашего программного обеспечения для проектирования плат, так и в сторонних приложениях.

Предварительное моделирование и оценка

Моделирование печатной платы начинается на этапе определения схемы проекта, где модели с использованием имитаторов электрических цепей (SPICE) являются частью компонентов схемы. SPICE модели важны не только для оценки электрических характеристик на уровне системы, они также полезны для оптимизации схем во время процесса проектирования. Программное обеспечение для вводов описания схем со встроенным пакетом средств моделирования SPICE может помочь вам сохранить эффективность, когда вам нужно провести симуляцию некоторых основных режимов работы, необходимых для оценки электрических характеристик проекта.

Пакеты SPICE, которые используются для предварительного проектирования и моделирования, предназначены для выполнения определенных типов анализа:

  • Анализ амплитудно-фазовой частотной характеристики, при котором входное напряжение постоянного тока проходит через серию значений, а напряжение и ток в других узлах отслеживаются
  • Анализ переходных процессов или моделирование смешанных сигналов во временной области. Это фундаментальное моделирование во временной области
  • Анализ по переменному току или частотный анализ, при котором частота сигнала переменного тока изменяется во времени
  • Анализ параметров, при котором анализируется связь между режимами электрической цепи и набором параметров, которые принимают значения, заданные в определенных диапазонах.
  • Анализ полюсов и нулей, где условия стабильной работы и частоты переходных процессов могут быть визуализированы на одном графике

Некоторые программы для ввода и описания схем со встроенными модулями SPICE можно использовать для выполнения более сложных симуляций, таких как анализ шума и термический анализ.

Многие разработчики, вероятно, знакомы с использованием системы SPICE для анализа основных линейных или нелинейных схем, но их также можно использовать для исследования реальных компонентов, если для компонента доступна SPICE модель. SPICE модели могут быть специально написаны для компонентов на основе связей ввода-вывода и логических условий на входе компонентов. Эти модели могут быть предоставлены производителями компонентов, чтобы разработчик мог правильно моделировать характеристики компонента при его работе в составе схемы.

Моделирование SPICE можно использовать на разных этапах процесса проектирования для определения электрических характеристик ответственных схем. После настройки режима моделирования SPICE, его можно запускать несколько раз на разных этапах процесса проектирования. После завершения моделирования SPICE данные можно отобразить на графиках для дальнейшего исследования и анализа. Электрические характеристики, изменения которых могут привести к проблемам с целостностью сигнала, часто можно определить на этом этапе, что дает возможность изменить конструкцию перед тем, как вернуться к разработке платы.

Это результаты SPICE моделирования для импульсного преобразователя, они показывают наличие сбоев при работе в режиме прерывания.

Хотя SPICE чаще всего используется для предварительного моделирования при создании схемы, другие инструменты предварительного моделирования, такие как IBIS и Multisim модели, могут использоваться для моделирования электрических схем, компонентов и даже целых систем. После завершения первоначального проекта и его анализа, эти модели можно будет использовать для симуляции работы других проектов.

Расчет импеданса для стека печатной платы

После создания, моделирования и оценки схемы проекта, приходит время создать пустую плату определить стек слоев и профили импеданса. Импеданс высокоскоростных цепей в стеке вашей печатной платы должен быть точно определен, зачастую с точностью более 95%. Цель — взять предложенный стек и использовать его для определения ширины проводника, необходимой для обеспечения требуемого целевого импеданса линии передачи. Хотя есть формулы, которые можно использовать для определения размеров проводников требуемой ширины, эти формулы могут быть неточными, и для определения импеданса несимметричных трасс и дифференциальных пар на разных сигнальных слоях потребуется более сложное моделирование.

В профессиональных калькуляторах стека печатных плат используется расчет по методу граничных элементов или расчета по методу моментов. Эти численные расчеты автоматизируют процесс определения ширины трассы, необходимой для конкретного профиля импеданса. Большинство калькуляторов вынуждают пользователя использовать устаревшую формулу из IPC-2141 или требуют, чтобы вы вручную подбирали значения ширины трассы, пока не достигнете целевого значения импеданса.

Ширину дорожек можно рассчитать с помощью решателя, встроенного в современные утилиты для редактирования стека слоев печатной платы.

Вот некоторые важные параметры, которые ваш редактор стека должен учитывать при определении профиля импеданса на высоких частотах:

  • Коэффициент шероховатости меди (статья на английском языке): этот параметр зависит от производственного процесса и эффективным образом увеличивает импеданс за счет скин-эффекта на проводнике.
  • Диэлектрическая дисперсия (статья на английском языке): этот параметр показывает, как меняются скорость света и потери в материале печатной платы.

Инструменты проектирования печатных плат определенно должны иметь в своем арсенале точный калькулятор импеданса, для того чтобы импеданс мог быть определен с очень высокой точностью. После определения ширины проводников конкретных цепей для достижения целевого импеданса (обычно 50 Ом), ее можно установить в качестве правила проектирования в инструменте для выполнения топологии платы.

Моделирование во время компоновки и трассировки платы

После завершения размещения компонентов и подготовки проекта к выполнению топологии можно получить проблемы с целостностью сигнала, если проект не проверялся на этапе компоновки. Даже если вы используете передовые методы выполнения топологии, все же возможно, что ваши решения, при выполнении компоновки и топологии, могут привести к проблемам с целостностью сигналов. Эти потенциальные проблемы необходимо идентифицировать и исправлять на этапе разработки топологии, а не после завершения проектирования. Ожидание завершения проектирования для запуска процесса моделирования целостности сигнала создает риск того, что потребуется выполнить большое количество циклов повторной разводки платы, но этого можно избежать с помощью некоторых простых моделей с использованием правил проектирования.

Передовое программное обеспечение для проектирования печатных плат будет включать в себя модуль проверки целостности сигналов, который позволит вам проверить, насколько точно вы выполнили требования при разводке платы, вместо того чтобы использовать более продвинутый инструмент анализа на готовом проекте. Это важно, поскольку многие аспекты реальной трассировки, которые могут повлиять на характеристики сигнала, а именно паразитные компоненты и отсутствие оконечной нагрузки, не могут быть посчитаны при моделировании с помощью SPICE. Используя лучшие инструменты для выполнения трассировки, вы можете учесть требования к целостности сигнала, а ваша САПР может автоматически проверять соответствие этим требованиям при создании топологии.

Моделирование целостности сигнала может использоваться для выявления нежелательных явлений («перерегулирование» / «недорегулирование» параметров) в группах во время фазы трассировки.

Некоторые из других важных параметров моделирования, которые следует учитывать при моделировании платы на этапе трассировки, это отражения и перекрестные помехи. Оба этих параметра могут быть оценены с помощью облегченного 2D-анализатора внутри редактора плат, а результаты могут быть показаны на графике во временной области. Эти функции отлично подходят для быстрого определения помех в критических цепях (моделирование перекрестных помех) или быстрого определения потребности в оконечной нагрузке на линии. Одна важная особенность SPICE, которая также проявляется при моделировании топологии платы, — это возможность использовать развертку параметров для итерации возможных значений оконечной нагрузки. Для сравнения, эти результаты могут быть отображены с помощью серии наложенных кривых.

Результаты моделирования, показывающие, как различные согласующие резисторы влияют на время нарастания, задержку, «перелет» и «недолет» параметров  высокоскоростного сигнала.

После выполнения проверки проекта на обеспечение соответствия характеристик сигнала требуемым показателям производительности, следует выполнить посттопологический анализ для выявления системных дефектов в конструкции платы.

Посттопологический анализ

После того как разводка платы завершена, пора снова провести анализ проекта, используя функцию посттопологического анализа. Симуляции такого типа выполняются с использованием завершенной топологии, чтобы гарантировать соответствие конечной конструкции заданным параметрам. Можно просто повторно выполнить запуск предыдущего набора моделей, использованных при разводке платы, а так же использовать дополнительные модели для количественной оценки потенциальных проблем с тепловыми режимами или с питанием от постоянного тока. Существуют и другие виды посттопологического анализа, которые могут потребоваться для полной оценки проекта, их можно провести с помощью специализированных приложений.

Некоторые из важных параметров, которые необходимо оценить после выполнения трассировки, — это показатели целостности сигнала, которые содержатся в ваших правилах проектирования и инструментах трассировки, если вы используете правильное программное обеспечение для проектирования плат. Как часть окончательной проверки на соблюдение правил проектирования, проект можно проверить ещё раз, чтобы убедиться в том что на заключительном этапе трассировки не было создано новых проблем целостности сигналов (в частности соответствие параметров требованиям исходных данных). Также следует провести моделирование формы сигнала критических цепей, чтобы гарантировать что в конструкции низкий уровень перекрестных помех и минимальные отражения в цепях с контролируемым импедансом.

Один простой, но важный анализ, который следует выполнять для готовой топологии, — это анализ целостности питания по постоянному току в цепях питания вашей конструкции. Целостность питания по постоянному току гарантирует передачу питания во все участки проекта без потерь мощности. Чрезмерные потери мощности приводят к высокому рассеиванию тепла, поэтому области проекта в которых отмечается высокая плотность тока и падение напряжения следует пересмотреть и внести соответствующие изменения. Типичное решение — это увеличить количество меди, сделав медную фольгу толще или увеличить ширину полигонов и проводников.

Результаты анализа целостности питания по постоянному току для макета печатной платы.

«Тепловая» картина, показанная на изображении выше, отображает распределение плотности тока в электрических цепях на плате. В этих цепях разные значения плотности тока, и области с высоким значением могут указывать на участки топологии в которых может случиться перегрев. Эти участки, возможно, потребуется изменить, прежде чем проект можно будет отправить для окончательной оценки и утверждения. Этот и другие типы анализов позволяют быстро выявить и исправить любую из оставшихся проблем, связанных с топологией платы.

Более продвинутое моделирование печатных плат

Все описанные выше задачи по моделированию могут выполняться в программном обеспечении для проектирования печатных плат. Все эти задачи включают в себя проверку проекта и обеспечение максимального соответствия требованиям исходных данных до его завершения. Цель — убедиться в том, что исправлены все ошибки, прежде чем проект будет отправлен на утверждение, и особенно до того, как проект будет отправлен на производство.

Несмотря на то, в идеале необходимо полное моделирование проекта до начала производства, некоторые параметры проекта зависят от конструкции системы и не могут быть смоделированы до завершения проектирования. Некоторые из наиболее ярких примеров это анализ целостности питания, анализ на электромагнитные помехи/электромагнитную совместимость, механическую надежность и терморегуляцию. Эти характеристики проекта необходимо моделировать с помощью более продвинутых приложений, называемых анализаторами полей, которые могут решать дифференциальные уравнения отражающие суть этих физических явлений. В сложных системах множество физических явлений взаимосвязаны, и их необходимо моделировать совместно в качестве мультифизических задач. Продвинутое программное обеспечение для проектирования печатных плат будет содержать утилиты, позволяющие импортировать проект в эти более специализированные приложения для моделирования, чтобы можно было оценивать и количественно определять физические явления на системном уровне.

Из списка важных типов анализов, которые можно выполнить с помощью анализатора полей, стоит отметить:

  • Определение паразитных параметров топологии платы
  • Моделирование параметров связей, которые могут считаться паразитными
  • Моделирование электромагнитных помех в ближнем и дальнем полях
  • Тепловыделение и перенос тепла в топологии ПП, а так же на корпус изделия
  • Газодинамическое моделирование для расчета и визуализации воздушного потока через печатную плату и корпус изделия
  • Моделирование вибрационных и усталостных нагрузок для конкретных компонентов и межсоединений.
Пример результатов электротермического смешанного моделирования. Эти «тепловые» карты показывают, как температура и плотность тока в печатной плате соотносятся с установившимся состоянием работы при постоянном токе.

Хорошее приложение для моделирования будет использовать реалистичную модель топологии вашей платы, которую вы сможете экспортировать из своей САПР. Если вы хотите увидеть некоторые примеры анализов и их результатов, которые вы сможете получить используя моделирования в специализированных приложениях, то советуем ознакомиться со статьями ниже.

Процессы создания, подбора, контроля компонентов и многого другого стали проще благодаря полному набору инструментов проектирования в Altium Designer®. Каждый пользователь Altium Designer имеет доступ к выделенному рабочему пространству в Altium 365, где можно хранить проекты, данные о компонентах, производственные данные и любую другую проектную документацию, а также делиться ими с коллегами. Altium Designer также интегрируется с популярными приложениями MCAD и моделирования, что дает вам возможность подходить к проектированию систем с учетом механических параметров вашего корпуса и компонентов.

Мы лишь поверхностно рассмотрели некоторые возможности Altium Designer на Altium 365. Чтобы начать использование бесплатной пробной версии Altium Designer + Altium 365 свяжитесь с нами [email protected]

Трассировка печатных плат — это… Что такое Трассировка печатных плат?

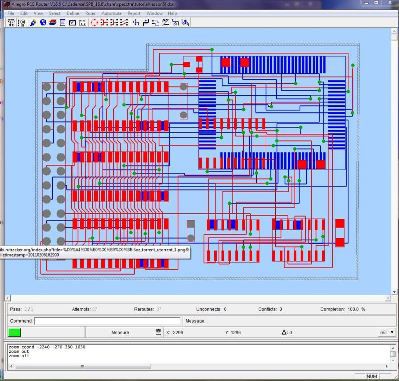

Трассиро́вка печатных плат — это пошаговый процесс прокладки проводников в одном из многочисленных САПР печатных плат. Существует три способа трассировки:

  • ручной. Человек самостоятельно с помощью определенных программных инструментов наносит рисунок проводников на чертеж платы.
  • автоматический. Программа самостоятельно прокладывает проводники используя ограничения, наложенные разработчиком. Разработчик контролирует результат. При необходимости корректирует исходные параметры задачи и повторяет трассировку. Корректировка включает изменение расположения компонентов, предварительную отрисовку цепей вручную и т.п. На данный момент все современные системы проектирования имеют сложные и эффективные системы автоматической трассировки.
  • интерактивный. Человек указывает роботу последовательность действий в сложных участках трассировки, контролируя пошагово результат, а автоматика делает черновую работу по отрисовке цепи и контролю правил трассировки. Интерактивная трассировка печатных плат может использоваться как для полностью ручной трассировки, так и для доработок печатной платы после автоматической трассировки.

Постановка задачи трассировки

Трассировка соединений является, как правило, заключительным этапом конструкторского проектирования РЭА и состоит в определении линий, соединяющих эквипотенциальные контакты элементов, и компонентов, составляющих проектируемое устройство.

Задача трассировки — одна из наиболее трудоемких в общей проблеме автоматизации проектирования РЭА. Это связано с несколькими факторами, в частности с многообразием способов конструктивно-технологической реализации соединений, для каждого из которых при алгоритмическом решении задачи применяются специфические критерии оптимизации и ограничения. С математической точки зрения трассировка — наисложнейшая задача выбора из огромного числа вариантов оптимального решения.

Одновременная оптимизации всех соединений при трассировке за счет перебора всех вариантов в настоящее время невозможна. Поэтому разрабатываются в основном локально оптимальные методы трассировки, когда трасса оптимальна лишь на данном шаге при наличии ранее проведенных соединений.

Основная задача трассировки формулируется следующим образом: по заданной схеме соединений проложить необходимые проводники на плоскости (плате, кристалле и т. д.), чтобы реализовать заданные технические соединения с учетом заранее заданных ограничений. Основными являются ограничения на ширину проводников и минимальные расстояния между ними.

Исходной информацией для решения задачи трассировки соединений обычно являются список цепей, параметры конструкции элементов и коммутационного поля, а также данные по размещению элементов. Критериями трассировки могут быть процент реализованных соединений, суммарная длина проводников, число пересечений проводников, число монтажных слоев, число межслойных переходов, равномерность распределения проводников, минимальная область трассировки и т. д. Часто эти критерии являются взаимоисключающими, поэтому оценка качества трассировки ведется по доминирующему критерию при выполнении ограничений по другим критериям либо применяют аддитивную или мультипликативную форму оценочной функции, например следующего вида:

,

где  — аддитивный критерий;  — весовой коэффициент;  — частный критерий;  — число частных критериев.


Известные алгоритмы трассировки печатных плат можно условно разбить на три большие группы:

  1. Волновые алгоритмы, основанные на идеях Ли и разработанные Ю. Л. Зиманом и Г. Г. Рябовым. Данные алгоритмы получили широкое распространение в существующих, САПР, поскольку они позволяют легко учитывать технологическую специфику печатного монтажа со своей совокупностью конструктивных ограничений. Эти алгоритмы всегда гарантируют построение трассы, если путь для нее существует;
  2. Ортогональные алгоритмы, обладающие большим быстродействием, чем алгоритмы первой группы. Реализация их на ЭВМ требует в 75-100 раз меньше вычислений по сравнению с волновыми алгоритмами. Такие алгоритмы применяют при проектировании печатных плат со сквозными металлизированными отверстиями. Недостатки этой группы алгоритмов связаны с получением большого числа переходов со слоя на слой, отсутствием 100%-ой гарантии проведения трасс, большим числом параллельно идущих проводников;
  3. Алгоритмы эвристического типа. Эти алгоритмы частично основаны на эвристическом приеме поиска пути в лабиринте. При этом каждое соединение проводится по кратчайшему пути, обходя встречающиеся на пути препятствия.

Ссылки

Разработка печатных плат в программе Sprint-Layout 3.0 — Теоретические материалы — Теория

Дополнение к книге
«Современный тюнер своими руками: УКВ стерео+микроконтроллер».
М.СОЛОН-Р 2001 г.

Cкачал с Вашего сайта печатную плату «str_297.lay» на программатор микроконтроллера, и она у меня не раскрылась — «Ошибка чтения файла». Воспользовался Вашим советом, распаковал WinRar 3.2, она распаковалась, но при загруке редактором Layout_20 не загружается, снова пишет «Ошибка чтения файла». Быть может, я не тем редактором раскрываю её? Если не тем, подскажите, каким пользовались Вы.
Александр Юрчевский

Все печатные платы к конструкциям, представленным на сайте, в книгах и журнальных публикациях, выполнены в программе ручной разводки Sprint-Layout версии 3.0, разработанной немецкой компанией Abacom и переведенной на русский язык специалистами, поддерживающими «Сервер Кубанских радиолюбителей». Программа является свободно распространяемой и разрешенной к использованию в некоммерческих целях. Вообще существует более старая версия этой же программы — 2.0, но ее не рекомендуется использовать (в ней нет некоторых очень полезных функций). Поэтому все описание приводится для версии 3.0.

Рис.1
Основное окно программы
На рис.1 показано окно программы, которое появляется после запуска exe-файла layot30. В верхней части окна имеется панель текстовых меню: «Файл», «Действия», «Чертеж платы», «Правка чертежа», «Опции», «Стороны», «?». Под текстовой панелью располагается панель наиболее часто употребляемых («горячих») кнопок (рис.2). Слева, под «горячими» кнопками, расположена панель рисования элементов печатной платы (панель инструментов, рис.3).
Рис.2
Панель «горячих» кнопок
Инструмент «Указка» — это основной инструмент, которым работают при рисовании печатной платы. Им выделяют графические элементы, перетаскивают с места на место, изменяют геометрические размеры.

Инструмент «Лупа» — позволяет приближать или удалять разрабатываемую топологию печатной платы.

Инструмент «Проводник» — рисует «дорожки» печатных плат.

Рис.3
Панель
инструментов

Инструмент «Пятачок» — расставляет на эскизе печатной плате контактные «пятачки» для припайки элементов. В центре «пятачка» имеется отверстие (выделяется белым цветом). По нему осуществляется сверловка. Пятачок имеет несколько конфигураций, показанных на рис.4. В этой панели имеются следующие конфигурации: круг, октаэдр (восьмиугольник), квадрат, закругленный прямоугольник (горизонтальный), октаэдрный прямоугольник (горизонтальный), прямоугольник (горизонтальный), закругленный прямоугольник (вертикальный), октаэдрный прямоугольник (вертикальный), прямоугольник (вертикальный). Имеется опция «закрасить отверстие», при включении которой отверстие отображается красным цветом.

Инструмент «Круг» очень похож на инструмент «пятачок» с той разницей, что круг не имеет отверстия (эта опция может оказаться важной при создании файла автоматической сверловки).

Инструмент «Закраска» рисует так называемые полигоны — участки печатных плат, которые покрыты фольгой. Делается это для обеспечения малого расхода реактивов, для экранировки, для увеличения площади поперечного сечения (особенно важно при выполнении сильноточных цепей методом печатного монтажа), для создания «общих» шин. Внутреннее пространство полигона закрашивается только в том случае, если линия рисования замыкается.

Инструмент «Многогранник» — рисует полигоны правильной формы.

Рис.4
Инструмент «пятачок»

Инструменты «Надпись» и «Текст» — позволяют сделать надпись и включить режим автонумерации. Если установлен режим «автонумерация», то при последовательном размещении надписей элементу будет присваиваться уникальный номер, например, DD1, DD2, DD3. Режим «Надпись» и режим «Текст» различаются формой представления начертания. В режиме «надпись» используется true type шрифт, а в режиме «текст» — шрифт составляется из отрезков линий.

Инструмент «Перемычки» — помечает объемные перемычки, которые используются тогда, когда даже при использовании двухсторонней печати не удается выполнить некоторые проводники печатным способом. Перемычки рисуются тонкими линиями синего цвета. Лишние перемычки (если перемычки дублируются печатными проводниками) могут быть автоматически удалены нажатием на кнопку «Удаление ненужных перемычек» (имеется в наборе «горячих кнопок»). В конце процесса удаления выводится отчет о наличии исходного количества перемычек и о количестве удаленных перемычек.

Инструмент «Тест» — подсвечивает печатный проводник полностью. С помощью этого инструмента можно визуально убедиться, что проводник проведен правильно.

Рис.5
Настройка
сетки

Под панелью инструментов встроена панель управления шагом сетки, толщиной линии проводника, наружным и внутренним диаметром «пятачков» и «кружков» (рис.5). Стандартная сетка для «разводки» печатных плат с применением отечественной элементной базы имеет шаг 2,5 мм (наиболее подходящий шаг сетки для радиолюбителя). Для импортной элементной базы используются «дюймовые» сетки, например, с шагом 2,54 мм (RM). Можно вводить свой шаг сетки (в стандартном наборе сеток нет шага 2,5 мм).

Операции, которые выполняются с элементами платы (мы уже знаем, что это — проводники, пятачки, кружки, полигоны, надписи), чрезвычайно просты: любой элемент можно поместить на поле платы, переместить, повернуть, зеркально отобразить и удалить. Если выделить несколько элементов (выделение выполняется стрелкой с одновременно нажатой клавишей Shift), их можно сгруппировать, и тогда группа элементов будет представлять как бы единый элемент, который можно перетаскивать, вращать, и так далее.

При размещении пятачков, кружков и других элементов нужно учитывать, что они «привязываются» к сетке и помещаются в ее углах. Иногда выявляется необходимость разместить элемент не в углах сетки, или провести печатный проводник произвольно. Тогда необходимо нажать клавишу ctrl, и, удерживая ее, выполнять операции точно так же, как это делается без нажатой клавиши.

Рис.6
Панель переключения слоев платы
Управление размерами платы осуществляется через меню «Чертеж платы». Здесь же можно создать несколько шаблонов для печатных плат, сохранив их в одном файле. Тогда внизу рабочего поля появятся вкладки, которые и показывают количество эскизов плат в файле.

В меню «Правка чертежа» осуществляется управление элементами платы Например, можно рисовать не весь круг, а его сектор, вращать элементы, выравнивать их по сетке (если такая необходимость появится), группировать и разгруппировывать. В принципе, это меню функционально повторяет панель «горячих клавиш».

Программа позволяет разрабатывать двухсторонние печатные платы. Для этого предусмотрена панель переключения между слоями платы (рис.6). Слои, рисующиеся черной краской (Р1 и Р2) представляют собой слои токопроводящих проводников, а слои красного цвета (М1 и М2) — это слои, которые показывают расположение элементов, их ключей, позиционных обозначений (позиционные обозначения можно наносить и печатным способом, «вытравливая» их прямо на плате). Одни слои можно сделать видимыми, другие — невидимыми (они помечаются в верхней строчке). Нижняя «радиокнопка» отмечает активный слой, то есть слой, с которым в данный момент идет работа. Справа расположена кнопка автоматического вычерчивания «общего провода». При включении этого режима все проводники как бы «прорезаются» в сплошном синем поле (с зазором, задаваемым пользователем). Также отображается размер платы.

Очень удобная возможность, предусмотренная в программе, — это использование макросов. Можно создать стандартные посадочные места под элементы, занести их в библиотеку, и извлекать оттуда по мере необходимости. Панель макросов появляется при нажатии самой правой кнопки в панели «горячих клавиш». Справа появляется панель, в верхней части которой имеется древо каталогов, в средней — имена элементов в библиотеке макросов (расширение .lmk), а в нижней — отображается графическое начертание компонента. Достаточно навести стрелку на изображение, нажать левую кнопку, и можно перетащить его на поле платы. Выделив элемент платы, возможно добавить его в библиотеку (в панели макросов есть кнопка «добавить»). После нажатия этой кнопки будет выведено диалоговое окно и предложено сохранить макрос под уникальным именем.

Рис.7
Окно работы с принтером

Большой интерес для пользователя представляет возможность вывода результатов разработки на внешние устройства. Во-первых, печатная плата может быть изготовлена с помощью распространенного оборудования изготовления фотошаблонов и сверловки (для них необходимо экспортировать эскиз в gerber-формат и создать drill-файл). Во-вторых, можно экспортировать эскиз в bmp-формат (обычный графический файл) Осуществляется это через меню «Файл» (подменю «Экспорт файла).

Для радиолюбителя более ценна возможность распечатки эскиза на принтере (тогда можно будет изготовить плату прогрессивным методом, прикатывая рисунок к поверхности утюгом или с помощью фоторезиста). В меню «файл» имеется подменю «Печать». При выборе ее появляется окно (рис.7), в котором возможно управлять параметрами печати эскиза. Опция «сторона 1/сторона 2» выбирает сторону платы, предназначенную для печати. Далее выбирается то, что надо печатать: плата (токопроводящий рисунок), элемент (слой графических обозначений), пайка (кружки отверстий печатаются закрашенными), сверловка (печатаются крестики центров). Не нуждаются в больших комментариях опции печати «Зеркально» (отображение рисунка), «Кресты» (границы платы по ее углам), «Рамка» (полные границы платы), «Задний план». Возможно осуществить масштабирование платы, распечатать несколько однотипных эскизов (рядом, с регулируемым зазором), внести небольшую поправку масштаба платы, поскольку при распечатке плат на некоторых принтерах эскиз искажается. Для исправления ситуации необходимо экспериментально подобрать масштабный коэффициент (как вертикальный, так и горизонтальный). Маленькая хитрость: основную часть окна принтера занимает визуальное окно, в котором отображается рисунок платы. Его можно перемещать мышью по окну, располагая наиболее удобно.

Теперь о том, каким образом использовать эскизы печатных плат, размещенные на этом сайте. Во-первых, необходимо распаковать с помощью архиватора WinRar версии 3.0 и выше (этот архиватор можно найти в Интернете). Во-вторых, открывать плату в версии 3.0 программы Sprint_Layout (в версии 2.0 эскизы плат открыть нельзя). В-третьих, большинство эскизов имеет только прорисовку токопроводящих «дорожек», и не имеет прорисовки монтажа (расположения элементов). Полная информация содержится в книгах. А информация, представленная на сайте, — это только дополнение к книгам и статьям.

Трассировка печатных плат.

Перед тем как приступить к трассировке печатной платы рассмотрим режимы, которые предлагает программа Pcad PCB для упрощения разработчикам процесса трассировки. В программе Pcad PCB существует три вида ручной трассировки электрических соединений:

  • Route Manual — полностью ручная трассировка печатной платы; не соблюдает правила, заданные разработчиком в меню Options/Design Rules. На мой взгляд этот вид трассировки печатной платы давно устарел и им удобно пользоваться только в том случае, если Вы к нему привыкли.
  • Route Interactive — наполовину ручная трассировка ПП. В этом режиме программа уже использует правила заданные разработчиком. Довольно удобный режим работы.
  • Route Advanced — полуавтоматический режим трассировки печатной платы. Программа руководствуеться правилами, заданными Вами в Options/Design Rules. Дополнительно к этому во время трассировки какой нибудь линии автоматически раздвигаются или меняют свое местоположение другие проводники, если они Вам мешают. Если привыкнуть, то это очень удобный вид трассировки печатной платы. Я с самого начала освоения пакета Pcad пользовался только этим режимом работы ( спецально для этой команды можно назначить клавишу на клавиатуре с помощью меню Options/Preferences).

Итак выбираем толщину линий примерно 0,5мм; выбираем шаг сетки 0,1мм; нажимаем кнопку Route Advanced и рисуем соединения. После разводки всех цепей, кроме цепей земли и питания у меня получился примерно такой вид.

Рисунок 1. Печатная плата с проводниками.

Как Вы, возможно, заметили на этой печатной плате пока нет проводников питания и земли. Обычно цепи питания и земли я делаю после разводки проводников. Для многослойной печатной платы внутри платы обычно существуют слои, предназначенные именно для цепей питания и земли. Для нашей платы цепь питания мы сделаем на той же стороне, где находятся компоненты, а полигон земли сделаем на обратной стороне платы, соединив его с контактами земли через переходные отверстия ( во время ведения линии с помощью Route Advanced нажать клавишу Shift и щелкнуть левой кнопкой мыши). Получившаяся печатная плата изображена на рисунке.

Рисунок 2. Печатная плата с проводниками и цепями земли и питания.

Теперь после окончания трассировки ПП и для завершения ее разработки нам необходимо только сделать полигоны земли на верхней и нижней стороне платы. Как это сделать я расскажу на следующей странице.
