Активный ток это – Активный ток — Большая Энциклопедия Нефти и Газа, статья, страница 1

Активный ток — Большая Энциклопедия Нефти и Газа, статья, страница 1

Активный ток

Cтраница 1

Активный ток сопровождается переносом активной энергии, которая преобразуется потребителем в механическую и тепловую. Реактивный ток возникает при передаче реактивной энергии, которая, хотя и не превращается потребителем в полезную работу, все же необходима для создания магнитного поля, без которого ни трансформаторы, ни электродвигатели работать не могут. Происходит обмен реактивной энергией между потребителем и генератором.  [1]

Активный ток при компенсации остается без изменения.  [3]

Активный ток, совпадающий по фазе с напряжением, откладываем также в направлении положительной оси, а реактивный ток, который отстает по фазе на 90 от напряжения, откладываем вниз.  [4]

Активный ток / о не превышает 6 % указанного значения тока / с. Таким образом, основная составляющая тока замыкания на землю — это емкостный ток сети, значение которого определяется суммарной емкостью сети и сопротивлением R.  [6]

Активный ток не превышает 6 % указанного значения емкостного тока. Таким образом, основная составляющая тока замыкания на землю — это емкостный ток сети, значение которого определяется суммарной емкостью сети и сопротивлением R.  [8]

Активные токи замыкания на землю обычно составляют в среднем около 5 % емкостного тока замыкания на землю. Небольшой остаточный активный ток сети высокого напряжения требует весьма высокой чувствительности реле при больших коэффициентах трансформации трансформаторов тока. Чувствительные реле требуются и при использовании трансформаторов тока на вводах и трансформатора Ферранти кабельной линии. С успехом были использованы магнитные материалы с большой проницаемостью.  [10]

Активный ток неразветвленной части цепи равен арифметической сумме активных токов ветвей, а реактивный — алгебраической сумме реактивных токов ветвей.  [11]

Как активные токи в первичной и вторичной обмотках сдвинуты на электрический угол, равный примерно 180, так и намагничивающий ток З й гармоники сдвинут на электрический угол 180 при питании трансформатора со стороны треугольника и звезды.  [12]

Но активный ток двигателя пропорционален его механической нагрузке. Таким образом, с увеличением нагрузки двигателя относительное значение реактивного тока быстро убывает, a cos PJ увеличивается. С увеличением нагрузки он быстро возрастает и достигает максимального значения ( 0 7 — 0 9) при нагрузке, близкой к номинальной. Таким образом, даже у полностью загруженного двигателя реактивный ток составляет 70 — 40 % тока статора.  [13]

Прибавляя найденные активные токи / lc, / Blc, IAtc, / B2c к токам Ли.  [14]

Датчик активного тока автоматически учитывает потерю напряжения в токоподводе электробура.  [15]

Страницы:      1    2    3    4    5

www.ngpedia.ru

О природе реактивной энергии / Habr

Вокруг реактивной энергии сложилось немало легенд, активно способствовала развитию околонаучного фольклора любовь нашего человека к халяве и разнообразным теориям глобального заговора.

В рунете можно найти множество success story о том как простой мужичок из глубинки годами эксплуатирует халявную реактивную энергию (

которую бытовой счетчик электроэнергии не регистрирует) и живет себе, не зная бед. Так же можно найти заметки людей, призывающих бросить бесполезное занятие поиска источника халявы в халявной реактивной энергии. Для того чтобы окончательно раставить точки над ‘i’ в этом вопросе, я решил написать этот пост, не мудрствуя лукаво.

Как известно, потребляемая от источника переменного тока энергия складывается из двух составляющих:

1. Активной энергии
2. Реактивной энергии

1. Активная энергия — та часть потребляемой энергии, которая целиком и безвозвратно преобразуется приемником в другие виды энергии.

Пример: Протекая через резистор, ток совершает активную работу, что выражается в увеличении тепловой энергии резистора. Вне зависимости от фазы протекающего тока, резистор преобразует его энергию в тепловую. Резистору не важно в каком направлении течет по нему ток, важна лишь его величина: чем он больше, тем больше тепла высвободится на резисторе (

количество выделенного тепла равно произведению квадрата тока и сопротивления резистора).

2. Реактивная энергия — та часть потребляемой энергии, которая в следующую четверть периода будет целиком отдана обратно источнику.

Пример: Представим себе, что к источнику переменного тока подключен конденсатор. Начальный заряд на обкладках конденсатора равен нулю, начальная фаза напряжения источника так же равна нулю. Одно полное колебание состоит из четырех четвертьпериодов:

1. Напряжение источника растет от 0 до максимального мгновенного значения (при действующем значении U источника 230V оно равно 230 * 1,4142 = 325V) При этом конденсатор потребляет ток, необходимый для его полного заряда
2. Напряжение источника стремительно уменьшается (движется к нулю), при этом, напряжение на заряженном конденсаторе оказывается выше чем на источнике, что вызывает течение тока в обратную сторону
   (ведь ток течет от большего потенциала к меньшему), то есть конденсатор разряжается, отдавая накопленную энергию обратно источнику!
3. Для следующих двух четвертьпериодов вышеописанная история повторяется с тем лишь различием, что токи заряда и разряда емкости потекут в противоположных направлениях.

   В случае включения вместо конденсатора катушки индуктивности, суть процесса не изменится.

   В этом и состоит главный фокус реактивной энергии — в момент ‘прилива’ мы заполняем свои цистерны, в момент отлива же, мы сливаем их содержимое обратно. Как можно заметить из этой простой аналогии, мы просто туда-сюда переливаем жидкость (или ток в электроцепях). Если же мы соблазнимся слить хоть немного жидкости ‘налево’ (включить последовательно с реактивным конденсатором активный резистор), то мы станем брать ‘несколько больше’ чем возвращать, а это ‘несколько больше’

   уже является активной энергией по определению (ведь мы эту часть не возвращаем обратно, не так ли?), за которую как известно, приходится платить.

   Или иной пример: предположим, что мы берем у кредитора некоторую сумму денег взаймы и сразу же возвращаем ему взятый только что кредит. Если мы отдадим ровно столько, сколько взяли (чистая реактивность) — мы придем к исходному состоянию и никто никому не будет ничего должен. В случае же, если мы потратим часть кредита на какую ни будь покупку и вернем то, что осталось от кредита после совершения покупки (добавим в цепь активную нагрузку и часть энергии уйдет из системы) — мы будем все еще должны. Эта потраченная часть является активной составляющей взятого нами кредита.

   Теперь у вас может возникнуть один весьма резонный вопрос — если все так просто, и для того чтобы энергия считалась реактивной, ее просто нужно полностью вернуть обратно источнику, почему предприятия вынуждены платить за потребляемую

   (и полностью возвращаемую) реактивную энергию?

   Все дело в том, что в случае чисто реактивной нагрузки, момент максимально потребляемого тока (реактивного) приходится на момент минимального значения напряжения, и наоборот, в момент максимума напряжения на клеммах нагрузки, протекающий через нее ток равен нулю.

   Протекающий реактивный ток греет питающие проводники — но это активные потери, вызванные протеканием реактивного тока по проводникам с ограниченной проводимостью, что эквивалентно последовательно включенным с реактивной нагрузкой активным резистором. Так же, поскольку в момент максимума реактивного тока напряжение на полюсах реактивного элемента переходит через ноль, активная мощность подводимая к нему в этот момент (произведение тока и напряжения) равна нулю. Вывод — реактивный ток вызывает нагрев проводов, не совершая при этом никакой полезной работы. Следует заметить, что эти потери так-же является активными и будут засчитываться бытовым счетчиком активной энергии.

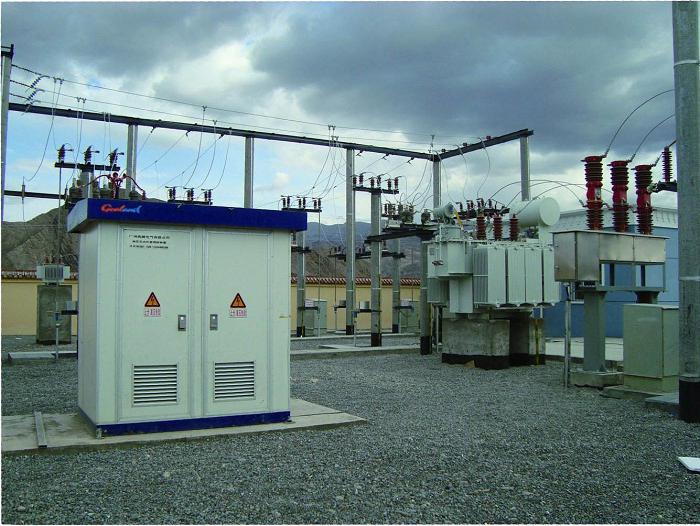

   Большие предприятия сопсобны генерировать достаточно большие реактивные токи, которые отрицательно сказываются на функционировании энергосистемы. По этой причине, для них проводится учет как активной, так и реактивной составляющей потребленной энергии. Для уменьшения генерации реактивных токов (вызывающих вполне реальные активные потери), на предприятиях размещают установки компенсации реактивной мощности.

habr.com

Что такое активная и реактивная электроэнергия?

Расчет электрической энергии, используемой бытовым или промышленным электротехническим прибором, производится обычно с учетом полной мощности электрического тока, проходящего через измеряемую электрическую цепь. При этом выделяются два показателя, отражающие затраты полной мощности при обслуживании потребителя. Эти показатели называются активная и реактивная энергия. Полная мощность представляет собой сумму этих двух показателей. О том, что такое активная и реактивная электроэнергия и как проверить сумму начисленных оплат, попытаемся рассказать в этой статье.

Полная мощность

По сложившейся практике потребители оплачивают не полезную мощность, которая непосредственно используется в хозяйстве, а полную, которую отпускает предприятие-поставщик. Различают эти показатели по единицам измерения – полная мощность измеряется в вольт-амперах (ВА), а полезная – в киловаттах. Активная и реактивная электроэнергия используется всеми запитанными от сети электроприборами.

Активная электроэнергия

Активная составляющая полной мощности совершает полезную работу и преобразовывается в те виды энергии, которые нужны потребителю. У части бытовых и промышленных электроприборов в расчетах активная и полная мощность совпадают. Среди таких устройств – электроплиты, лампы накаливания, электропечи, обогреватели, утюги и гладильные прессы и прочее.

Если в паспорте указана активная мощность 1 кВт, то полная мощность такого прибора будет составлять 1 кВА.

Понятие реактивной электроэнергии

Этот вид электроэнергии присущ цепям, в составе которых имеются реактивные элементы. Реактивная электроэнергия — это часть полной поступаемой мощности, которая не расходуется на полезную работу.

В электроцепях постоянного тока понятие реактивной мощности отсутствует. В цепях переменного тока реактивная составляющая возникает только в том случае, когда присутствует индуктивная или емкостная нагрузка. В таком случае наблюдается несоответствие фазы тока с фазой напряжения. Данный сдвиг фаз между напряжением и током обозначается символом «φ».

При индуктивной нагрузке в цепи наблюдается отставание фазы, при емкостной – ее опережение. Поэтому потребителю приходит только часть полной мощности, а основные потери происходят из-за бесполезного нагревания устройств и приборов в процессе эксплуатации.

Потери мощности происходят из-за наличия в электрических устройствах индуктивных катушек и конденсаторов. Из-за них в цепи в течение некоторого времени происходит накопление электроэнергии. После этого запасенная энергия поступает обратно в цепь. К приборам, в составе потребляемой мощности которых имеется реактивная составляющая электроэнергии, относятся переносные электроинструменты, электродвигатели и различная бытовая техника. Эта величина рассчитывается с учетом особого коэффициента мощности, который обозначается как cos φ.

Расчет реактивной электроэнергии

Коэффициент мощности лежит в пределах от 0,5 до 0,9; точное значение этого параметра можно узнать из паспорта электроприбора. Полная мощность должна быть определена как частное от деления активной мощности на коэффициент.

Например, если в паспорте электрической дрели указана мощность в 600 Вт и значение 0,6, тогда потребляемая устройством полная мощность будет равна 600/06, то есть 1000 ВА. При отсутствии паспортов для вычисления полной мощности прибора коэффициент можно брать равным 0,7.

Поскольку одной из основных задач действующих систем электроснабжения является доставка полезной мощности конечному потребителю, реактивные потери электроэнергии считаются негативным фактором, и возрастание этого показателя ставит под сомнение эффективность электроцепи в целом. Баланс активной и реактивной мощности в цепи может быть наглядно представлен в виде этого забавного рисунка:

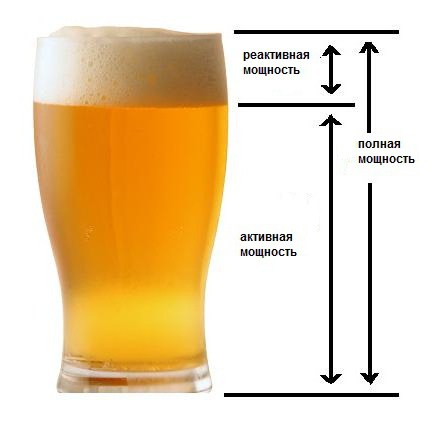

Значение коэффициента при учете потерь

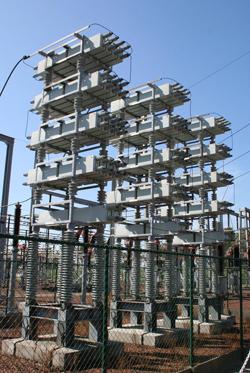

Чем выше значение коэффициента мощности, тем меньше будут потери активной электроэнергии – а значит конечному потребителю потребляемая электрическая энергия обойдется немного дешевле. Для того чтобы повысить значение этого коэффициента, в электротехнике используются различные приемы компенсации нецелевых потерь электроэнергии. Компенсирующие устройства представляют собой генераторы опережающего тока, сглаживающие угол сдвига фаз между током и напряжением. Для этой же цели иногда используются батареи конденсаторов. Они подключаются параллельно к рабочей цепи и используются как синхронные компенсаторы.

Расчет стоимости электроэнергии для частных клиентов

Для индивидуального пользования активная и реактивная электроэнергия в счетах не разделяется – в масштабах потребления доля реактивной энергии невелика. Поэтому частные клиенты при потреблении мощности до 63 А оплачивают один счет, в котором вся потребляемая электроэнергия считается активной. Дополнительные потери в цепи на реактивную электроэнергию отдельно не выделяются и не оплачиваются.

Учет реактивной электроэнергии для предприятий

Другое дело – предприятия и организации. В производственных помещениях и промышленных цехах установлено огромное число электрооборудования, и в общей поступаемой электроэнергии имеется значительная часть энергии реактивной, которая необходима для работы блоков питания и электродвигателей. Активная и реактивная электроэнергия, поставляемая предприятиям и организациям, нуждается в четком разделении и ином способе оплаты за нее. Основанием для регуляции отношений предприятия-поставщика электроэнергии и конечных потребителей в этом случае выступает типовой договор. Согласно правилам, установленным в этом документе, организации, потребляющие электроэнергию свыше 63 А, нуждаются в особом устройстве, предоставляющем показания реактивной энергии для учета и оплаты.

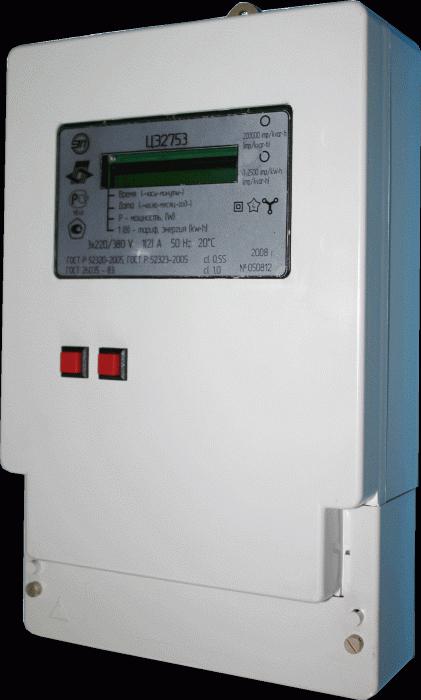

Сетевое предприятие устанавливает счетчик реактивной электроэнергии и начисляет оплату согласно его показаниям.

Коэффициент реактивной энергии

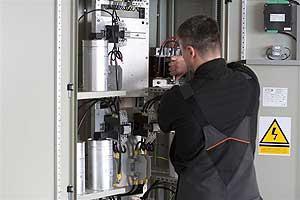

Как говорилось ранее, активная и реактивная электроэнергия в счетах на оплату выделяются отдельными строками. Если соотношение объемов реактивной и потребленной электроэнергии не превышает установленной нормы, то плата за реактивную энергию не начисляется. Коэффициент соотношения бывает прописан по-разному, его среднее значение составляет 0,15. При превышении данного порогового значения предприятию-потребителю рекомендуют установить компенсаторные устройства.

Реактивная энергия в многоквартирных домах

Типичным потребителем электроэнергии является многоквартирный дом с главным предохранителем, потребляющий электроэнергию свыше 63 А. Если в таком доме имеются исключительно жилые помещения, плата за реактивную электроэнергию не взимается. Таким образом, жильцы многоквартирного дома видят в начислениях оплату только за полную электроэнергию, поставленную в дом предприятием-поставщиком. Та же норма касается жилищных кооперативов.

Частные случаи учета реактивной мощности

Бывают случаи, когда в многоэтажном здании имеются и коммерческие организации, и квартиры. Поставка электроэнергии в такие дома регулируется отдельными Актами. Например, разделением могут служить размеры полезной площади. Если в многоквартирном доме коммерческие организации занимают менее половины полезной площади, то оплата за реактивную энергию не начисляется. Если пороговый процент был превышен, то возникают обязательства оплаты за реактивную электроэнергию.

В ряде случаев жилые дома не освобождаются от оплаты за реактивную энергию. Например, если в доме установлены пункты подключения лифтов для квартир, начисление за использование реактивной электроэнергии происходит отдельно, лишь для этого оборудования. Владельцы квартир по-прежнему оплачивают лишь активную электроэнергию.

Понимание сущности активной и реактивной энергии дает возможность грамотно рассчитать экономический эффект от установки различных компенсационных устройств, снижающих потери от реактивной нагрузки. Согласно статистике, такие устройства позволяют поднимать значение cos φ от 0.6 до 0.97. Тем самым автоматические компенсаторные устройства помогают сэкономить до трети предоставляемой потребителю электроэнергии. Значительное уменьшение тепловых потерь увеличивает срок эксплуатации приборов и механизмов на производственных участках и снижает себестоимость готовой продукции.

fb.ru

Что такое активная и реактивная электроэнергия?

Расчет электрической энергии, используемой бытовым или промышленным электротехническим прибором, производится обычно с учетом полной мощности электрического тока, проходящего через измеряемую электрическую цепь.

При этом выделяются два показателя, отражающие затраты полной мощности при обслуживании потребителя. Эти показатели называются активная и реактивная энергия. Полная мощность представляет собой сумму этих двух показателей.

Полная мощность.
По сложившейся практике потребители оплачивают не полезную мощность, которая непосредственно используется в хозяйстве, а полную, которую отпускает предприятие-поставщик. Различают эти показатели по единицам измерения – полная мощность измеряется в вольт-амперах (ВА), а полезная – в киловаттах. Активная и реактивная электроэнергия используется всеми запитанными от сети электроприборами.

Активная электроэнергия.
Активная составляющая полной мощности совершает полезную работу и преобразовывается в те виды энергии, которые нужны потребителю. У части бытовых и промышленных электроприборов в расчетах активная и полная мощность совпадают. Среди таких устройств – электроплиты, лампы накаливания, электропечи, обогреватели, утюги и гладильные прессы и прочее. Если в паспорте указана активная мощность 1 кВт, то полная мощность такого прибора будет составлять 1 кВА.

Понятие реактивной электроэнергии.
Этот вид электроэнергии присущ цепям, в составе которых имеются реактивные элементы. Реактивная электроэнергия — это часть полной поступаемой мощности, которая не расходуется на полезную работу. В электроцепях постоянного тока понятие реактивной мощности отсутствует. В цепях переменного тока реактивная составляющая возникает только в том случае, когда присутствует индуктивная или емкостная нагрузка. В таком случае наблюдается несоответствие фазы тока с фазой напряжения. Данный сдвиг фаз между напряжением и током обозначается символом «φ». При индуктивной нагрузке в цепи наблюдается отставание фазы, при емкостной – ее опережение. Поэтому потребителю приходит только часть полной мощности, а основные потери происходят из-за бесполезного нагревания устройств и приборов в процессе эксплуатации. Потери мощности происходят из-за наличия в электрических устройствах индуктивных катушек и конденсаторов. Из-за них в цепи в течение некоторого времени происходит накопление электроэнергии. После этого запасенная энергия поступает обратно в цепь. К приборам, в составе потребляемой мощности которых имеется реактивная составляющая электроэнергии, относятся переносные электроинструменты, электродвигатели и различная бытовая техника. Эта величина рассчитывается с учетом особого коэффициента мощности, который обозначается как cos φ.

Расчет реактивной электроэнергии.
Коэффициент мощности лежит в пределах от 0,5 до 0,9; точное значение этого параметра можно узнать из паспорта электроприбора. Полная мощность должна быть определена как частное от деления активной мощности на коэффициент. Например, если в паспорте электрической дрели указана мощность в 600 Вт и значение 0,6, тогда потребляемая устройством полная мощность будет равна 600/06, то есть 1000 ВА. При отсутствии паспортов для вычисления полной мощности прибора коэффициент можно брать равным 0,7. Поскольку одной из основных задач действующих систем электроснабжения является доставка полезной мощности конечному потребителю, реактивные потери электроэнергии считаются негативным фактором, и возрастание этого показателя ставит под сомнение эффективность электроцепи в целом.

Значение коэффициента при учете потерь.
Чем выше значение коэффициента мощности, тем меньше будут потери активной электроэнергии – а значит конечному потребителю потребляемая электрическая энергия обойдется немного дешевле. Для того чтобы повысить значение этого коэффициента, в электротехнике используются различные приемы компенсации нецелевых потерь электроэнергии. Компенсирующие устройства представляют собой генераторы опережающего тока, сглаживающие угол сдвига фаз между током и напряжением. Для этой же цели иногда используются батареи конденсаторов. Они подключаются параллельно к рабочей цепи и используются как синхронные компенсаторы.

Расчет стоимости электроэнергии для частных клиентов.
Для индивидуального пользования активная и реактивная электроэнергия в счетах не разделяется – в масштабах потребления доля реактивной энергии невелика. Поэтому частные клиенты при потреблении мощности до 63 А оплачивают один счет, в котором вся потребляемая электроэнергия считается активной. Дополнительные потери в цепи на реактивную электроэнергию отдельно не выделяются и не оплачиваются. Учет реактивной электроэнергии для предприятий Другое дело – предприятия и организации. В производственных помещениях и промышленных цехах установлено огромное число электрооборудования, и в общей поступаемой электроэнергии имеется значительная часть энергии реактивной, которая необходима для работы блоков питания и электродвигателей. Активная и реактивная электроэнергия, поставляемая предприятиям и организациям, нуждается в четком разделении и ином способе оплаты за нее. Основанием для регуляции отношений предприятия-поставщика электроэнергии и конечных потребителей в этом случае выступает типовой договор. Согласно правилам, установленным в этом документе, организации, потребляющие электроэнергию свыше 63 А, нуждаются в особом устройстве, предоставляющем показания реактивной энергии для учета и оплаты. Сетевое предприятие устанавливает счетчик реактивной электроэнергии и начисляет оплату согласно его показаниям.

Коэффициент реактивной энергии.
Как говорилось ранее, активная и реактивная электроэнергия в счетах на оплату выделяются отдельными строками. Если соотношение объемов реактивной и потребленной электроэнергии не превышает установленной нормы, то плата за реактивную энергию не начисляется. Коэффициент соотношения бывает прописан по-разному, его среднее значение составляет 0,15. При превышении данного порогового значения предприятию-потребителю рекомендуют установить компенсаторные устройства.

Реактивная энергия в многоквартирных домах.
Типичным потребителем электроэнергии является многоквартирный дом с главным предохранителем, потребляющий электроэнергию свыше 63 А. Если в таком доме имеются исключительно жилые помещения, плата за реактивную электроэнергию не взимается. Таким образом, жильцы многоквартирного дома видят в начислениях оплату только за полную электроэнергию, поставленную в дом предприятием-поставщиком. Та же норма касается жилищных кооперативов.

Частные случаи учета реактивной мощности.
Бывают случаи, когда в многоэтажном здании имеются и коммерческие организации, и квартиры. Поставка электроэнергии в такие дома регулируется отдельными Актами. Например, разделением могут служить размеры полезной площади. Если в многоквартирном доме коммерческие организации занимают менее половины полезной площади, то оплата за реактивную энергию не начисляется. Если пороговый процент был превышен, то возникают обязательства оплаты за реактивную электроэнергию. В ряде случаев жилые дома не освобождаются от оплаты за реактивную энергию. Например, если в доме установлены пункты подключения лифтов для квартир, начисление за использование реактивной электроэнергии происходит отдельно, лишь для этого оборудования. Владельцы квартир по-прежнему оплачивают лишь активную электроэнергию.

circutor-rus.ru

О компенсации реактивной мощности электродвигателей переменного тока

Активные и реактивные токи в электродвигателе переменного тока. Концепция компенсации реактивной мощности с использованием векторного анализа.

Компенсация реактивной мощности необходима для любых индуктивных (и емкостных) нагрузок с токами, синусоида которых смещена относительно синусоиды напряжения на углы до π радиан(или до 180°), а в основе коррекции коэффициента мощности лежит принцип компенсации реактивных токов, который наиболее легко понять на примере физических (электрических) процессов, протекающих в электродвигателях переменного тока.

Активные и реактивные токи в электродвигателе переменного тока

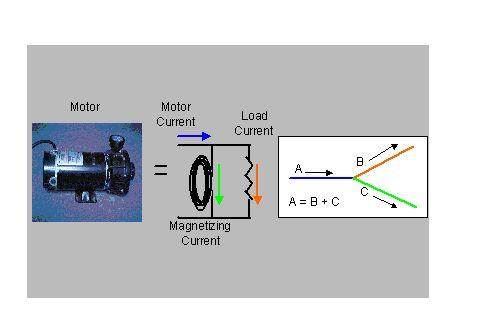

Работа электродвигателя переменного тока невозможна без превентивного создания магнитных полей обмоток ротора и статора, взаимодействие между которыми заставляет вал вращаться. На создание этих полей идет ток намагничивания (MagnetizingCurrent на рис. ниже), а работу двигателя с нагрузкой обеспечивает ток нагрузки (LoadCurren на рис. ниже), которые условно можно представить, как две логические цепи (линии) ветвления подаваемого на электродвигатель тока (TotalMotorCurrent на рис. ниже).

Важно: Ветвление подаваемого тока представляет логические, а не физические связи в электродвигателе — это не физическое деление цепи, а условная логическая схема для понимания концепции реактивных и активных токов.

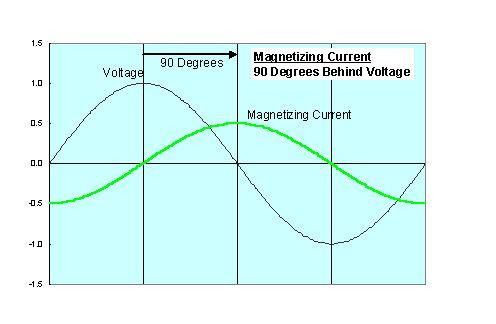

Если условно принять, что на холостом ходу вал двигателя вращается без каких-либо потерь энергии на трение, нагрев подвижных частей, нагрев обмотки и пр., то ток намагничивания (MagnetizingCurrent) остается постоянной величиной, зависит только от конструктивных особенностей двигателя и «опаздывает» по отношению к сетевому напряжению на π радиан или 180° — синусоида тока намагничивания смещена относительно синусоиды напряжения на π радиан или 180° вправо.

Кроме того, ток намагничивания условно не связан с присоединяемыми к двигателю нагрузками и по сути не использует энергию – потребляемая в первой половине периода на создание магнитного поля энергия возвращается в сеть во втором полупериоде.

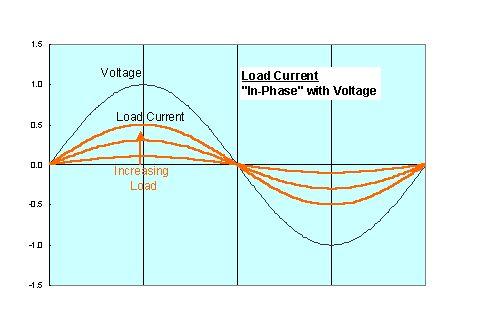

При подключении нагрузки (исполнительного механизма, компрессора и пр.) электродвигатель начинает потреблять из силовой сети ток нагрузки в объемах, пропорциональных силе сопротивления вращению двигателя. Причем ток нагрузки синфазен сетевому напряжению — увеличивается и уменьшается соответственно нагрузке, но в фазе с напряжением.

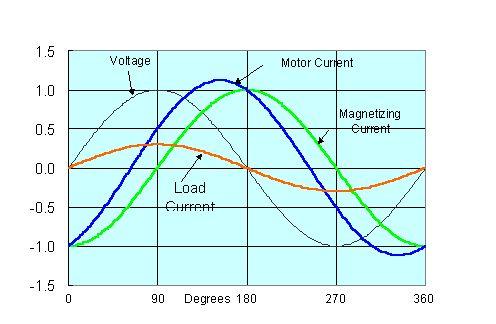

Поскольку синусоида тока намагничивания смещена относительно синусоиды напряжения на π радиан или 180° вправо, то результирующая синусоида тока намагничивания и синфазного с напряжением тока нагрузки смещена относительно синусоиды напряжения на угол в пределах от 0 до 90° вправо (опаздывает).

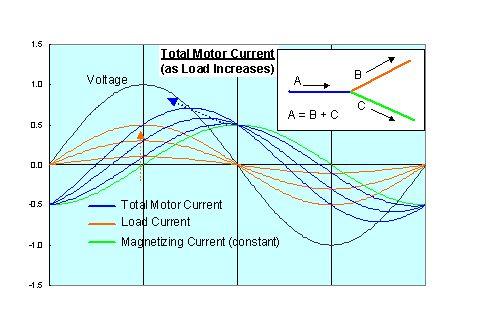

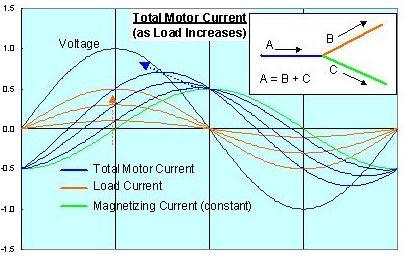

При (условно) равных токах намагничивания и нагрузки результирующая синусоида тока двигателя смещена относительно синусоиды напряжения на 45° вправо (рис. ниже слева), при уменьшении тока нагрузки в сравнении с током намагничивания результирующая кривая тока все больше смещается к синусоиде тока намагничивания (рис. ниже справа).

Важно: Коэффициент мощности — косинус угла смещения результирующей синусоиды тока от синусоиды напряжения, а это по факту показывает для краевых условий, что при нулевом смещении (cos 0 = 1) весь получаемый двигателем ток используется для передачи энергии нагрузке (активный ток и активная мощность), а при максимальном смещении в 90° (cos90° = 0) весь получаемый двигателем ток тратится на намагничивание и не делает полезной работы (реактивный ток, реактивная мощность).

Исходя из элементарной логики понятно, что чем меньше реактивного тока будет использоваться на намагничивание и чем больше активного тока – на передачу энергии нагрузке, то тем меньше будет смещенарезультирующая синусоида тока от синусоиды напряжения, тем больше будет коэффициент мощности (косинус угла смещения) и тем эффективнее будет использоваться двигателем потребляемая энергия. Вместе с тем, мощность электродвигателя зависит от сил создаваемых обмотками магнитных полей, что наряду с сопутствующими энергетическими потерями на трение, нагрев и пр. определяет достаточно высокие токи намагничивания (реактивные токи), тем большие, чем больше мощность двигателя и несовершенней его конструкция в плане энергосбережения.

С другой стороны, потребление из силовой сети больших объемов реактивных токов, необходимых для намагничивания, но не выполняющих полезную работу, снижает долю активных токов (активной мощности) или повышает нагрузку на токоподводящие линии с соответствующими негативными последствиями – падение напряжения из-за повышения электросопротивления проводов, нагрев проводки и силовых трансформаторов и т.д. Поэтому предельно необходимыми становятся мероприятия по компенсации реактивных токов (реактивной мощности), как можно ближе к электрической нагрузке.

Важно: Деление тока на активный и реактивный или мощности на активную и реактивную чисто условно — через силовую сеть подается один переменный ток (и одна мощность), который в нагрузке используется для выполнения полезной работы или же формирования условий для работы электрооборудования (намагничивания обмоток двигателя, трансформатора, генератора и т.д.), по сути, необходимых, но приносящих косвенную пользу. Т.е. реактивная мощность (или реактивные токи) для любой индуктивной нагрузки является неизбежным «злом», без которого невозможна работа, причем «мнимая» реактивная мощность в действительности становится мнимой при технически грамотных мероприятиях по компенсации реактивной мощности (см. подробнее о компенсации реактивной мощности установками КРМ, УКРМ).

Концепция компенсации реактивной мощности с использованием векторного анализа.

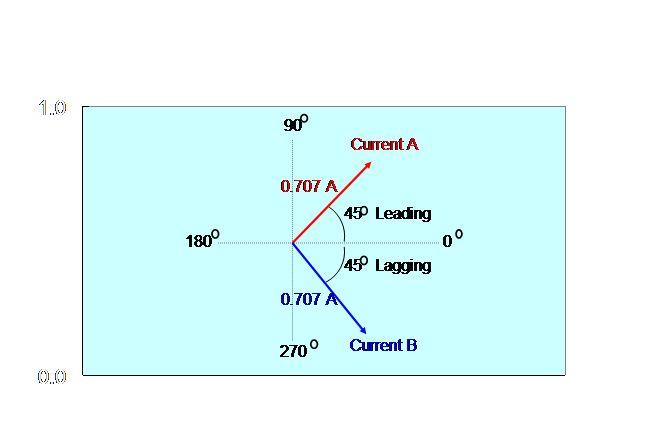

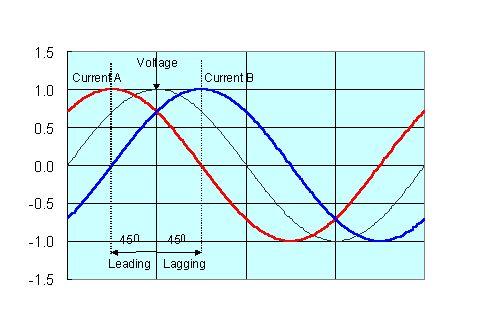

Если рассмотреть случай сети переменного напряжения с двумя токами, один из которых (А на рис. ниже) опережает напряжение на 45°, а другой (В на рис. ниже) отстает от напряжения на 45°, то в векторном выражении вектор длины действующего (среднеквадратического) значения силы тока А = 0.707 Im будет направлен вверх и вправо относительно центра координат, а вектор длины действующего (среднеквадратического) значения силы тока В= 0.707 Im будет направлен вниз и влево относительно центра координат.

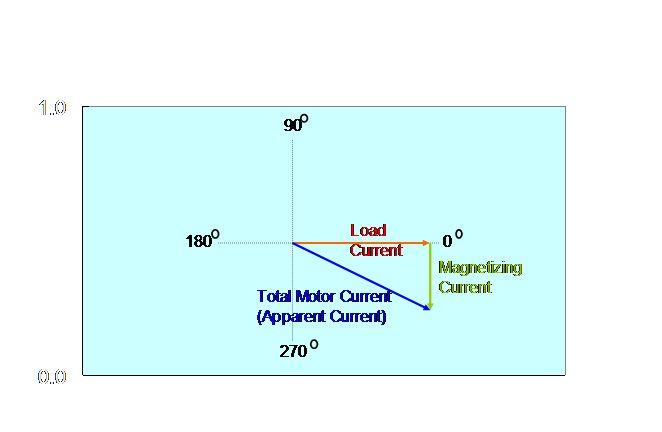

Результирующий ток рассматриваемого выше электродвигателя будет складываться из тока намагничивания и тока нагрузки (действующие или среднеквадратические значения), а угол между векторами результирующей тока и тока нагрузки определяет угол смещения результирующей синусоиды токов относительно синусоиды напряжения.

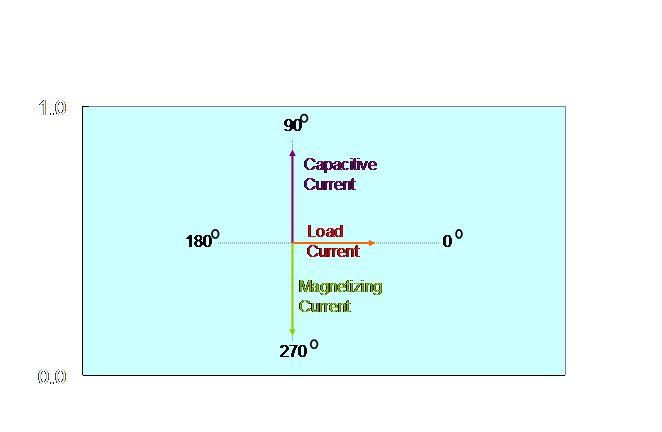

По аналогии индуктивная нагрузка, потребляющая ток намагничивания с опаздыванием от напряжения на 90°, на графике будет представлена вектором, направленным вниз из центра координат, синфазные с напряжением токи нагрузки — вправо от центра координат, а опережающая напряжение по току на 90° емкостная нагрузка (CapacitiveCurrent) — вверх от центра координат.

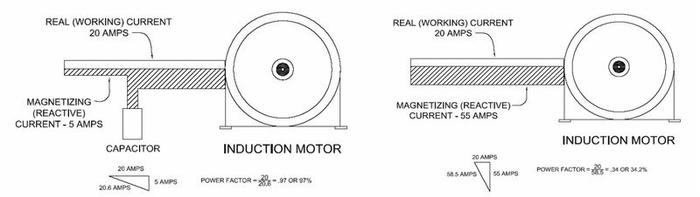

Т.е. если в цепи электродвигателя одновременно использовать емкостную нагрузку (конденсаторы) с током, опережающим напряжение на 90°, а значит и ток намагничивания на 180° и равным по мгновенным значениям току намагничивания, то эти нагрузки будут компенсировать (или дополнять) друг друга во время работы двигателя. Т.е. в полупериод потребности обмоток в намагничивании конденсаторный блок будет отдавать ток в цепь, а при разрушении магнитного поля в следующий полупериод — аккумулировать образуемую энергию в виде накапливаемого реактивного тока.

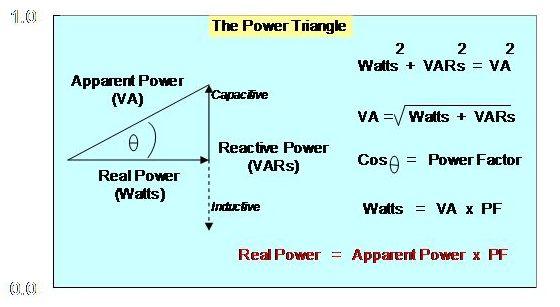

Если перейти от токов к мощности, то активная мощность RealPower (Вт, кВт, МВт) это произведение активного тока (или тока нагрузки) на напряжение, реактивная мощность ReactivePower(VAR, ВАр, кВАр, МВАр) — произведение реактивного тока (или тока намагничивания) на напряжение, полная мощностьApparentPower(вольт-ампер, ВА, кВА, МВА) — корень из суммы квадратов активной и реактивной мощностей (из теоремы Пифагора согласно векторной диаграмме), а коэффициент мощности — косинус угла между полной мощностью и активной мощностью.

Подготовлено компанией «Нюкон»

www.elec.ru

активный ток — это… Что такое активный ток?

активный ток — aktyvioji srovė statusas T sritis automatika atitikmenys: angl. active current vok. Wirkstrom, m rus. активный ток, m pranc. courant actif, m; courant efficace, m …   Automatikos terminų žodynas

активный ток — aktyvioji srovė statusas T sritis fizika atitikmenys: angl. active current; wattfull current vok. Wattstrom, m; Wirkstrom, m rus. активная составляющая тока, f; активный ток, m pranc. courant actif, m; courant watté, m …   Fizikos terminų žodynas

Активный ил — Активный ил  один из методов биологической очистки сточных вод. Данный метод был изобретён в Великобритании в 1913 году. Биологическая очистка сточных вод осуществляется с целью удаления из них органических веществ, в том числе соединений… …   Википедия

АКТИВНЫЙ — (Active) относящийся к той части явлений переменного тока, которые связаны с поглощением электрической мощности в электрических установках, напр., активные: мощность, нагрузка, напряжение, сопротивление, проводимость, ток. Прежде вместо А.… …   Морской словарь

Хромосомы типа ламповых щёток — Хромосома типа ламповых щеток из ядра ооцита тритона Хромосомы типа ламповых щеток, впервые обнаруженные В. Флеммингом в 1882 году,  это специальная форма хромосом, которую они приобретают в растущих ооцитах (женских половых клетках)… …   Википедия

Седой дятел — Седой дятел …   Википедия

Wirkstrom — aktyvioji srovė statusas T sritis automatika atitikmenys: angl. active current vok. Wirkstrom, m rus. активный ток, m pranc. courant actif, m; courant efficace, m …   Automatikos terminų žodynas

active current — aktyvioji srovė statusas T sritis automatika atitikmenys: angl. active current vok. Wirkstrom, m rus. активный ток, m pranc. courant actif, m; courant efficace, m …   Automatikos terminų žodynas

aktyvioji srovė — statusas T sritis automatika atitikmenys: angl. active current vok. Wirkstrom, m rus. активный ток, m pranc. courant actif, m; courant efficace, m …   Automatikos terminų žodynas

courant actif — aktyvioji srovė statusas T sritis automatika atitikmenys: angl. active current vok. Wirkstrom, m rus. активный ток, m pranc. courant actif, m; courant efficace, m …   Automatikos terminų žodynas

technical_translator_dictionary.academic.ru

чем реактивная мощность отличается от активной

В зависимости от своего поведения на переменном токе, нагрузки (потребители электроэнергии) можно классифицировать так: 1. Реактивная нагрузка. Это такая нагрузка, в которой сначала, в течение некоторого периода времени, запасается энергия, получаемая от источника. А затем запасённая энергия, в течение другого периода времени отдаётся обратно в источник. Такие нагрузки известны — это конденсаторы и катушки индуктивности. Если в цепи переменного тока есть реактивная нагрузка, то происходит перекачивание энергии в нагрузку и обратно. При этом форма тока через нагрузку в точности повторяет форму напряжения на нагрузке, но между напряжением и током существует сдвиг фаз на 90 градусов. Поскольку задачей электроснабжения является передача энергии от производителя к потребителю, а не перекачивание её туда-сюда, то реактивная нагрузка считается вредной. Мощность, потребляемая такой нагрузкой (и отдаваемая назад! ) называется реактивной. 2. Активная нагрузка. Это такая, в которой вся полученная энергия поглащается полностью и переходит в тепло. Обратно к источнику ничего не возвращается. При этом форма тока через нагрузку в точности повторяет форму напряжения на нагрузке. Сдвига фаз между напряжением и током нет. Мощность, потребляемая такой нагрузкой называется активной. Пример такой нагрузки — утюг, электроплита.

Друзья, уменьшая реактивку, вы уменьшаете и активку, это факт! Счётчик это тоже покажет! Вспомните элементарную физику! Для выяснения показателя активной мощности, необходимо знать полную мощность, для её вычисления используется следующая формула: S = U \ I, где U – это напряжение сети, а I – это сила тока сети. Расчет активной мощности учитывает угол сдвига фаз или коэффициент (cos φ), тогда: S = U * I * cos φ Детали здесь : <a rel=»nofollow» href=»https://www.youtube.com/watch?v=tiHlOypGOSM&amp;feature=youtu.be» target=»_blank»>https://www.youtube.com/watch?v=tiHlOypGOSM&amp;feature=youtu.be</a> Так что берите клещи, измеряйте реактивку, если меньше 0,9, ставьте кондёры подходящего номинала и будет вам счастье!
