Имеется аккумулятор от планшетника.
Есть желание сделать из него зарядник.
Подскажите, что к нему прилепить и к каким контактам, чтобы получить зарядник.
Как вариант, самый приемлимый — недорогой PowerBank с али без элементов питания 🙂
Powerbank своими руками делается немного не так.
Идете на ebay или aliexpress и покупаете там:
1) Элементы типоразмера 18650
2) Коробку для них.
Вставляете одно в другое, получаете выгоду.
Плату можно выдрать из той же коробки, но заработает ли он с вашей батареей — большой вопрос. Возможно её придется переделывать, а для этого нужно хорошее знание схемотехники.
Сообщение отредактировал Dimsml — 18.01.14, 17:26
Автор, теоретически, можно попробовать поставить схему с контроллером для заряда-разряда от китайского повербанка, ссылку на который я привел ниже. Режимы напряжения вроде идентичны. А емкость у батареи хорошая.
Есть одна коварная задумка.. 🙂
Выставляю на ваш суд.
В общем, есть цель — повербанка своими руками с минимальными вложениями и максимальным задействием имеющихся материальных ресурсов.
Что имеем?
1. В избытке АА Ni-MH (Ni-MH именно, не 18650 литий) емкость
2Ah..
2. Возможность сколхозить из многочисленного электронного хламья кейс для последовательной установки 3-х АА.
3. Желание покулибничать, пограбить корованы сделать своими руками повер-банк аля «из того что было»+схема-контроллер заряда-разряда с али, например, такая.
4. Что смущает? Схема рассчитана на работу с литием, у нас же последовательный металл-гидрит.
Смотрим спецификацию работы лития в режиме разряд-заряд и металл-нидридных аккумов соединенных последовательно в количестве 3 шт.
Итак, литий делается с такой защитой:
Защита по превышению тока / КЗ — 7.5А.
Защита от перезаряда — 4.25В
Защита от переразряда — 2.75В.
Время срабатывания — 20мс
Что имеем по никелю?
Разрядка до 0,8-0,9В на банку, то бишь 2,75 (0,9*3) в итоге и имеем.
Заряд заканчивается в режиме 1,4-1,6В (зависит от конкретной банки, например, енелупы имеют большее напряжение в заряженном состоянии и режиме эксплуатации, что позволяет использовать их емкость более полноценно). Опять же, 4,25В дают нам те же 1,4В*3. Но при этом, имеется возможность заряжать банки в интеллектуальном BC-700 и делать им периодическую разряд-заряд профилактику.
На выходе получаем несколько громоздкий, но зато честный повербанк со своими 2Аh, чего хватит для полной зарядки смартфона. А несколько комплектов никелиевых аккумов позволят зарядить телефон равное их количеству раз. Профит? 😀
Сообщение отредактировал promos — 22.01.14, 17:52
Если б/у, то в мусор. Со временнем их внутреннее сопротивление повышается, т.е. не могут отдать большой ток.
О сервисе MosCatalogue.net
MosCatalogue.net — это сервис, который предоставляет вам возможность быстро, бесплатно и без регистрации скачать видео с YouTube в хорошем качестве. Вы можете скачать видео в форматах MP4 и 3GP, кроме того можно скачать видео любого типа.
Ищите, смотрите, скачивайте видео — все это бесплатно и на большой скорости. Вы даже можете найти фильмы и скачать их. Результаты поиска можно сортировать, что упрощает поиск нужного видео.
Скачать бесплатно можно фильмы, клипы, эпизоды, трейлеры, при этом вам не нужно посещать сам сайт Youtube.
Скачивайте и смотрите океан бесконечного видео в хорошем качестве. Все бесплатно и без регистрации!
В очередной раз тема статьи посвящена PowerBank’ам. Сегодня вы сможете увидеть простую хорошую схему без каких-либо микросхем, только на одних транзисторах.
Схема представляет собой простой стабилизированный повышающий DC-DC преобразователь , который способен увеличивать напряжение от источника питания, к примеру, от литиевого аккумулятора, до уровня 5 В. Такое напряжение уже позволит заряжать планшеты и смартфоны.
Схема
Безусловно, такой модуль повышающего преобразователя можно приобрести в Китае примерно за 1 $, но работа устройства, собранного своими руками, приносит значительно больше удовольствия. К тому же эта схема практически не требует никаких финансовых затрат, и не придется ждать месяц, как в случае заказа товара из Китая.
Несколько слов о схеме и принципе ее работы.
принцип работы
Имеется мультивибратор в качестве генератора импульсов. В представленном варианте он настроен на частоту около 30 кГц.
мультивибратор
Принцип работы схемы не отличается от ее сородичей. Начальный импульс от мультивибратора, поступая на базу составного транзистора, открывает его. В момент закрытия транзистора возникают импульсы ЭДС самоиндукции от дросселя, которые выпрямляются быстрым диодом D1 и сглаживаются конденсатором C1. Выходное напряжение стабилизировано, а задается оно путем подбора стабилитрона VD1.
Транзистор VT2 открывается, когда выходное напряжение с конвертера превышает заданное напряжение стабилизации. База транзистора VT1 через его открытый переход закорачивается на массу. Вследствие этого последний закрывается.
Коэффициент полезного действия этого конвертера может доходить до 70—75%. И это очень даже хорошо. Но чтобы добиться такого КПД, придется потратить не один час, перематывая дроссель, ведь очень многое зависит именно от него.
Максимальное значение тока, которое удалось получить на выходе, составило около 1 А. Стабилизация работает так, как положено. Устройство пригодно для реального применения.

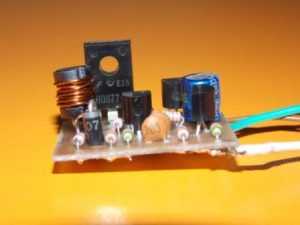

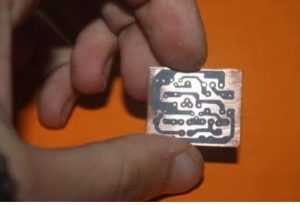

На создание платы также было потрачено немало времени. Она компактная, да и выглядит очень красиво.
Скачать плату можно в конце статьи.

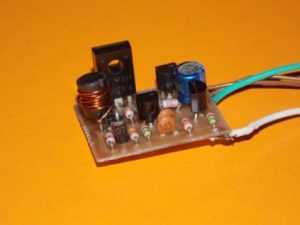

Настало время поговорить об элементной базе и настройке схемы. Транзистор VT1 рекомендуется брать составной. Опыты проводились с разными транзисторами, но в итоге самыми подходящими оказались КТ829, КТ972 или что-нибудь из импортных, например, BD677 и т. д.
Дроссель намотан на ферритовом сердечнике типа «гантелька». Он был изъят из платы блока питания компьютера. Также можно применить кольца из порошкового железа или стержневой сердечник. Количество витков и диаметр провода были подобраны путем проведения опытов. В конечном счёте, дроссель был намотан проводом диаметром 8 мм (возможно отклонение до 20%). Количество витков составило 25.
Наладка преобразователя сводится к получению нужного выходного напряжения и минимального тока потребления на холостом ходу. В описываемом примере минимальный ток холостого хода составляет 40 мА и зависит от дросселя. Это много, если сравнивать с готовыми китайскими модулями. Но ничего не поделаешь – от банального мультивибратора не стоит ожидать большего.
Стабилитрон тоже подлежит подбору. Напряжение стабилизации выбирается в пределах 4,7-6,2 В. В примере используется стабилитрон в 5,1 В.
Составной транзистор все-таки биполярный, и возможен его нагрев во время работы, поэтому небольшой теплоотвод в виде алюминиевого листа будет очень кстати.

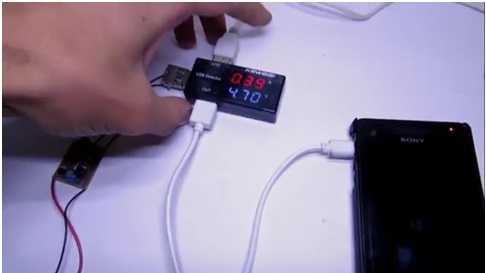

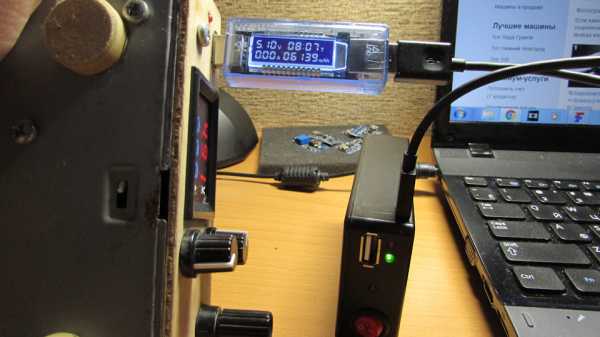

Не следует забывать о проверке устройства на работоспособность. Ваттметр на китайском USB-тестере немного «глючит» — реальное напряжение составляет приблизительно 5 В и может «гулять» в небольшом пределе, что полностью нормально. Также будет меняться и ток заряда.
проверка устройства
Теперь взгляните на конструкцию PowerBank’а в целом. Питается конвертер от двух аккумуляторов стандарта 18650 (Li-ion), соединенных параллельно. Они были изъяты из аккумулятора ноутбука. Рабочие емкости обоих должны быть максимально близки друг другу.
Также аккумуляторы были дополнены платой защиты, которая отключает их, когда напряжение опускается ниже 3,2 В. Заряжать аккумуляторы можно от любого USB-порта .

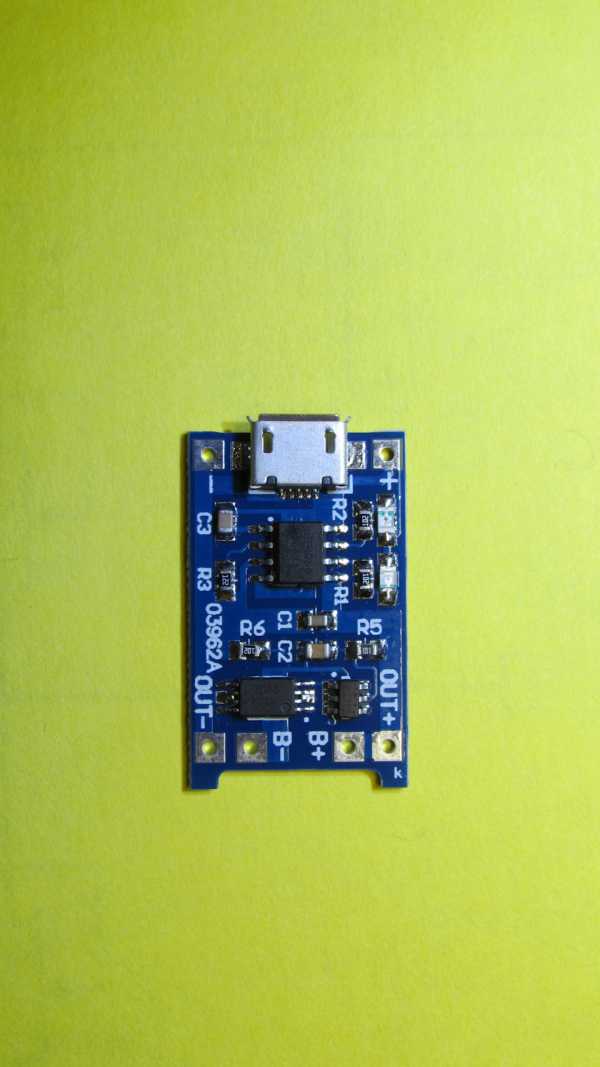

Для этого в устройстве задействована вот такая плата заряда:
Такие платы бывают уже со схемой защиты аккумулятора. Такие платы проще купить, чем сделать, ведь их цена всего 30-50 центов.
Теперь сборка. Первым делом нужно подготовить аккумуляторы. Паять их нежелательно, но можно. Главное – не перегреть.
Количество аккумуляторов может быть любым. В примере их 2 штуки. Чем больше их емкость, тем больше время работы PowerBank’а. Все аккумуляторы соединяются параллельно.
Корпус для PowerBank’а подошел от старого адаптера питания ноутбука.
Осталось поместить все детали в корпус, добавить выключатель питания, вывести разъем USB для зарядки телефонов, miniUSB для заряда самого PowerBank’а, а также вывести пару светодиодов, которые имеются на плате контроллера. Один из них горит, когда идет зарядка, а второй загорается по ее завершении.
«>
morflot.su
Как сделать Повер Банк своими руками: схема самодельного power bank
В очередной раз тема статьи посвящена PowerBank’ам. Сегодня вы сможете увидеть простую хорошую схему без каких-либо микросхем, только на одних транзисторах.
Схема представляет собой простой стабилизированный повышающий DC-DC преобразователь, который способен увеличивать напряжение от источника питания, к примеру, от литиевого аккумулятора, до уровня 5 В. Такое напряжение уже позволит заряжать планшеты и смартфоны.
СхемаБезусловно, такой модуль повышающего преобразователя можно приобрести в Китае примерно за 1 $, но работа устройства, собранного своими руками, приносит значительно больше удовольствия. К тому же эта схема практически не требует никаких финансовых затрат, и не придется ждать месяц, как в случае заказа товара из Китая.
Несколько слов о схеме и принципе ее работы.
принцип работыИмеется мультивибратор в качестве генератора импульсов. В представленном варианте он настроен на частоту около 30 кГц.
мультивибраторПринцип работы схемы не отличается от ее сородичей. Начальный импульс от мультивибратора, поступая на базу составного транзистора, открывает его. В момент закрытия транзистора возникают импульсы ЭДС самоиндукции от дросселя, которые выпрямляются быстрым диодом D1 и сглаживаются конденсатором C1. Выходное напряжение стабилизировано, а задается оно путем подбора стабилитрона VD1.
Транзистор VT2 открывается, когда выходное напряжение с конвертера превышает заданное напряжение стабилизации. База транзистора VT1 через его открытый переход закорачивается на массу. Вследствие этого последний закрывается.
Коэффициент полезного действия этого конвертера может доходить до 70—75%. И это очень даже хорошо. Но чтобы добиться такого КПД, придется потратить не один час, перематывая дроссель, ведь очень многое зависит именно от него.
Максимальное значение тока, которое удалось получить на выходе, составило около 1 А. Стабилизация работает так, как положено. Устройство пригодно для реального применения.
На создание платы также было потрачено немало времени. Она компактная, да и выглядит очень красиво.
Скачать плату можно в конце статьи.
Настало время поговорить об элементной базе и настройке схемы. Транзистор VT1 рекомендуется брать составной. Опыты проводились с разными транзисторами, но в итоге самыми подходящими оказались КТ829, КТ972 или что-нибудь из импортных, например, BD677 и т. д.
Дроссель намотан на ферритовом сердечнике типа «гантелька». Он был изъят из платы блока питания компьютера. Также можно применить кольца из порошкового железа или стержневой сердечник. Количество витков и диаметр провода были подобраны путем проведения опытов. В конечном счёте, дроссель был намотан проводом диаметром 8 мм (возможно отклонение до 20%). Количество витков составило 25.
Наладка преобразователя сводится к получению нужного выходного напряжения и минимального тока потребления на холостом ходу. В описываемом примере минимальный ток холостого хода составляет 40 мА и зависит от дросселя. Это много, если сравнивать с готовыми китайскими модулями. Но ничего не поделаешь – от банального мультивибратора не стоит ожидать большего.
Стабилитрон тоже подлежит подбору. Напряжение стабилизации выбирается в пределах 4,7-6,2 В. В примере используется стабилитрон в 5,1 В.
Составной транзистор все-таки биполярный, и возможен его нагрев во время работы, поэтому небольшой теплоотвод в виде алюминиевого листа будет очень кстати.
Не следует забывать о проверке устройства на работоспособность. Ваттметр на китайском USB-тестере немного «глючит» — реальное напряжение составляет приблизительно 5 В и может «гулять» в небольшом пределе, что полностью нормально. Также будет меняться и ток заряда.
проверка устройстваТеперь взгляните на конструкцию PowerBank’а в целом. Питается конвертер от двух аккумуляторов стандарта 18650 (Li-ion), соединенных параллельно. Они были изъяты из аккумулятора ноутбука. Рабочие емкости обоих должны быть максимально близки друг другу.
Также аккумуляторы были дополнены платой защиты, которая отключает их, когда напряжение опускается ниже 3,2 В. Заряжать аккумуляторы можно от любого USB-порта.
Для этого в устройстве задействована вот такая плата заряда:
Такие платы бывают уже со схемой защиты аккумулятора. Такие платы проще купить, чем сделать, ведь их цена всего 30-50 центов.
Теперь сборка. Первым делом нужно подготовить аккумуляторы. Паять их нежелательно, но можно. Главное – не перегреть.
Количество аккумуляторов может быть любым. В примере их 2 штуки. Чем больше их емкость, тем больше время работы PowerBank’а. Все аккумуляторы соединяются параллельно.
Корпус для PowerBank’а подошел от старого адаптера питания ноутбука.
Осталось поместить все детали в корпус, добавить выключатель питания, вывести разъем USB для зарядки телефонов, miniUSB для заряда самого PowerBank’а, а также вывести пару светодиодов, которые имеются на плате контроллера. Один из них горит, когда идет зарядка, а второй загорается по ее завершении.
Прикрепленные файлы: СКАЧАТЬ.
Автор: Ака Касьян
volt-index.ru
Power Bank. Внешний аккумулятор. Своими руками. — Сообщество «Сделай Сам» на DRIVE2
Всем привет друзья в этой записи хочу рассказать про свой самодельный power bank, да теме конечно достаточно избитая, но я хочу показать, как это сделал я.
Основой для данного устройства у меня послужили Li-ion аккумуляторы стандарта 18650. Достал я их из батарей от ноутбуков, батареи покупал на «авито».
Полный размер
Взависимость от емкости батареи в ней может быть от 3-х до 12 банок 18650.
Конечно можно купить и новые аккумуляторы, но я не вижу в этом смысла. Частенько попадаются почти новые батареи со сгоревшим контроллером, а сами аккумуляторы в идеальном состоянии.
Корпусом для power bank послужила пластиковая коробочка для поделок купленная на просторах китайских интернет маркетов.
В этот корпус прекрасно помещаются три банки 18650.
Полный размер
Еще есть место для электроники.
Перед сборкой были сделаны технологические отверстия для компонентов устройства.
Полный размер
Как известно li-ion аккумуляторы очень привередливы к параметрам заряда, а так же к глубокому переразряду. Решить проблему зарядки и защиты от переразряда помогает вот такой модуль.
Полный размер
Данный модуль заряжает аккумуляторы до напряжения 4,2в током до 1А и отключает их от нагрузки когда напряжение падает до 3…2,8в.

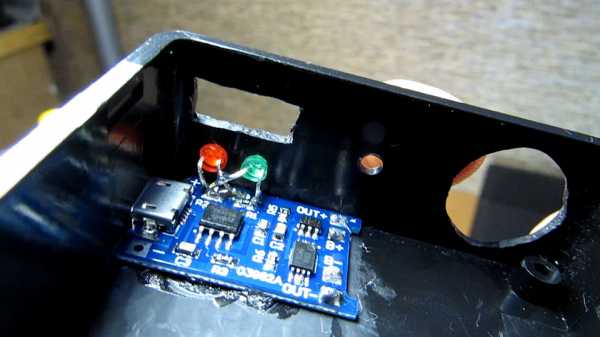

Для индикации процесса заряда на этом модуле присутствуют два светодиода, один светится когда идет зарядка второй когда процесс заряда завершен.
Данные светодиоды с платы я выпаял, а вместо них использовал два 3-х мм светодиода которые разместил на лицевой панели, что бы светодиоды не торчали предворительно сточил их напильником.
Полный размер
Полный размер
Далее обмотал батарею из 3-х паралельно соединенных аккумуляторов изолентой и закрепил в корпусе на двухсторонний скотч.
Полный размер
Для повышения напряжения с 3,7 до нужных для зарядки гаджетов 5в я использовал модуль повышающий преобразователь, так же купленый на просторах китая. На момент покупки данный модуль стоил 22 рубля, именно это стало причиной отказа от самодельного DC-DC преобразователя.
Полный размер
По заявлению на странице товара данная платка может отдавать в нагрузку ток до 1А. Скажу вам ребята это чистая правда, у меня получилось снять почти 1,5А.

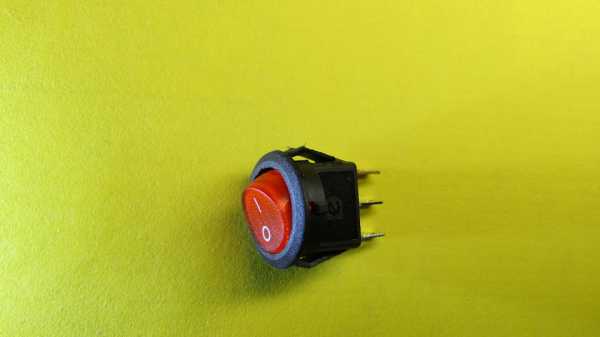

Для включения и выключения устроиства использовал обычную кнопку качельку.
Полный размер

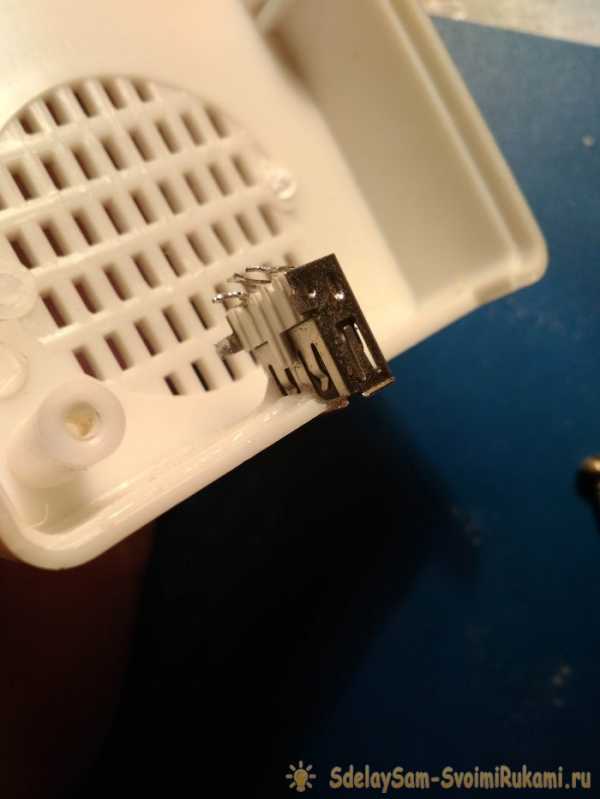

Для соединения прибора с гаджетами использовал гнездо USB. Минусовой контакт закоротил на корпус гнезда и между корпусом и плюсовым контактом припаял конденсатор на 100мКф 16в, без конденсатора ток заряда не очень стабилен.
Полный размер
Для индикации включения использовал синий светодиод, так же его поточил напильником, подключил его на вход преобразователя через резистор на 220 Ом.
Полный размер
Резистор спрятан в термоусадке.
Вот схема соединения компонентов между собой.
Полный размер
При первой полной зарядке аккумуляторы забрали в себя 6100mAh и заряжались порядка 8-ми часов. Т.е на каждый аккумулятор приходится где то чуть больше 2000mAh при маркировке 2600, да они немного потеряли свою емкость.
Полный размер
В полезную же нагрузку данный power bank способен отдать примерно 5000…5200mAh. Среднестатистический смартфон с аккумулятором 2500mAh можно с 0 до 100% зарядить два раза, лично проверено.
Полный размер
Что касается выходного тока, при подключении паяльника который питается 5-ю вольтами по интерфейсу USB мощьностью 8Вт, ток доходит до 1,4А, чистые 8Вт.
www.drive2.ru
Как сделать походный Power Bank своими руками
Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел показать, как сделать походную портативную зарядку для телефона — Power Bank. Его походные качества заключаются в том, что он может заряжаться при помощи солнечной энергии. Данный Power Bank будет стоить достаточно дешево, так как в его сборки будут использованы вторичные аккумуляторы и дешёвые китайские комплектующие с интернет магазинов. Ну да ладно, хватит длинных предисловий, погнали!
И так, для данной самоделки нам понадобится:
— Аккумуляторные батареи формата 18650.
— Кассеты для аккумуляторов.
— Провода.
— Плата управления Power Bank (можно купить у китайцев) .
— ДВП или МДФ панели (можно использовать и пластик, так как это нам пригодится для корпуса Power Banka).
— Солнечная панель (батарея) 5V.
— Выключатель.
— Тонкая пластиковая трубочка.
Из инструментов нам также понадобится:
-Паяльник.
— Супер клей.
— Отвертка.
— Ручка (или карандаш, маркер и т.п.).
— Канцелярский нож.
— Дрель.
— Терма клей.
Перед тем как начать строить Power Bank, следует разобраться с аккумуляторными батареями. Было решено использовать аккумуляторы формата 18650, так как это самый распространённый формат батарей и подобрать модуль управления для них в китайских интернет магазинах будет проще простого. Вы можете купить эти аккумуляторы новыми, что будет очень хорошо, но можете сэкономить и достать эти аккумуляторы из старого ноутбука, как и сделал автор самоделки. Но вы должны понимать, что использование старых аккумуляторов характеристики Power Banka будут не очень, будет медленная зарядка, маленькая ёмкость и т.д.
Переходим к сборке аккумуляторов в одну батарею. Наша батарея будет состоять из четырёх аккумуляторов. Для того чтобы собрать несколько аккумуляторов в один нам потребуются специальные кассеты (фото ниже), конечно можно связать их изолентой или склеить терма клеем, но использовать кассеты будет куда удобнее.
Вставляем аккумуляторы в кассеты так, чтобы спаяв аккумуляторы, мы получили параллельное соединение.
Следующим шагом нам следует спаять аккумуляторы между собой. Многие уже знают, что аккумуляторы нельзя паять паяльником, так как их очень легко перегреть, и они выйдут из строя. Самый лучший способ соединения аккумуляторов это контактная сварка, если у вас такая имеется, то вы очень счастливый человек и используйте её для сборки данной самоделки. Ну а если вы всего лишь владеете паяльником, то учтите, что паять аккумуляторы следует кратковременно, чтобы аккумулятор не успел прогреться, а также для пайки используйте паяльную кислоту. Нужно залудить аккумуляторы как на фото, и после чего прикладывая провод припаиваем.

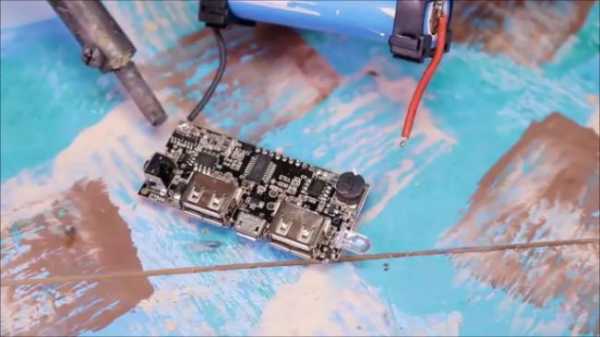

Для следующего шага нам понадобится плата управления Power Banka, данная плата включает в себя много функций что позволяет сделать конструкцию максимально компактной. Припаиваем нашу аккумуляторную сборку к плате управления. Не забывая про полярность, на плате есть разметки «+» и «-», так что не запутаетесь.
Изготовим корпус. Для корпуса нам понадобится деревянная МДФ панель, но можно использовать любой подходящий плоский материал, с которым вы сможете работать. Вырезаем панель подходящего размера и приложив плату управления, обводим её по контуру.

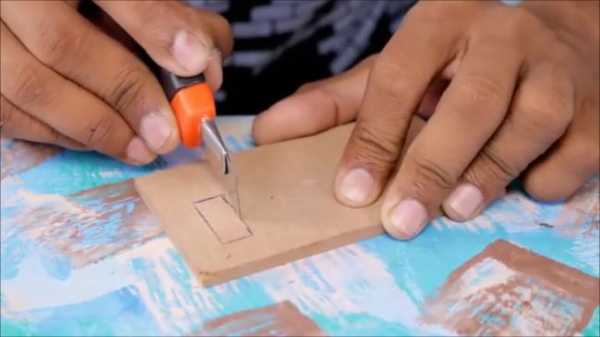

Вырезаем окошечко для дисплея. МТФ панель довольно мягкая и чтобы вырезать окошечко под дисплей нам потребуется канцелярский нож. Просто проводим несколько раз ножом по отмеченному контуру, используя силу.
С помощью терма клея приклеиваем аккумуляторную сборку и плату управления к МТФ панели.
Из той же МТФ панели следует вырезать два одинаковых прямоугольника, длина которых будет равна длине основной части корпуса, а ширина должна быть такой, чтобы аккумулятор умещался. И ещё два одинаковых прямоугольника такой же ширины, но длина должна будет равна ширине корпуса. После того как вырезали заготовки склеиваем две из них, те что изображены на фото.
Затем на другой панели также размечаем отверстия для USB и зарядки Power Banka. И тоже приклеиваем её к корпусу на супер клей.
На одной из боковых частей вырежем и высверлим отверстия под выключатель и кнопку выключения. Выключатель нам нужен для включения и выключения зарядки от солнечной энергии.
Далее нам понадобится солнечная батарея, которую следует подключить к плате управления. Припаивать следует в те места, что указаны на фото, и через выключатель. Так как наша солнечная батарея меньше корпуса Power Bankа и её будет не достаточно для использования стенки. Для последней стенки корпуса вырежем не большой прямоугольник из МТФ панели, и приклеим супер клеем в указанное место как на фото.
И приклеим саму солнечную панель к корпусу и на этом закончим сборку корпуса.
Из-за того что толщина корпуса не позволила нам использовать кнопку выключения, нужно изготовить своего рода удлинитель для кнопки. Для удлинителя нам потребуется какая-нибудь пластиковая трубка, отлично подойдет трубочка с пастой от шариковой ручки. Отрезаем нужную нам длину, капаем супер клея и приклеиваем.
Все готово! Осталось только немного подкрасить и уже точно все.
В итоге у нас получился отличный помощник, который точно может нам помочь в лесу или просто в походе. Данный Power Bank может выдавать до 2.1А и может заряжать сразу два ваших устройства.
Вот подробное видео от автора со сборкой и испытанием данной самоделки:
Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Power Bank своими руками
В поездках бывают ситуации когда телефон, планшет, плеер разрядится в самый не подходящий момент. На рынке полно power bank любой емкости и размеров.
Но больше удовольствия доставляет пользоваться вещами, сделанными своими руками.
Когда то делал фонарик power bank, но он был сделан из большого фонарика и брать его в поездку неудобно.

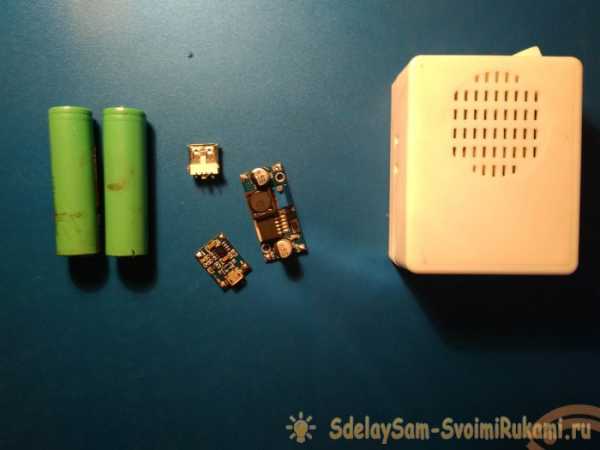

Для конструкции power bank нам понадобится:
— аккумуляторы типоразмера 18650;
— коробка от влажных салфеток;
— повышающий преобразователь;
— контроллер заряда для Li-ion;
— плата BMS;
— провода;
— микровыключатель;
— инструменты.

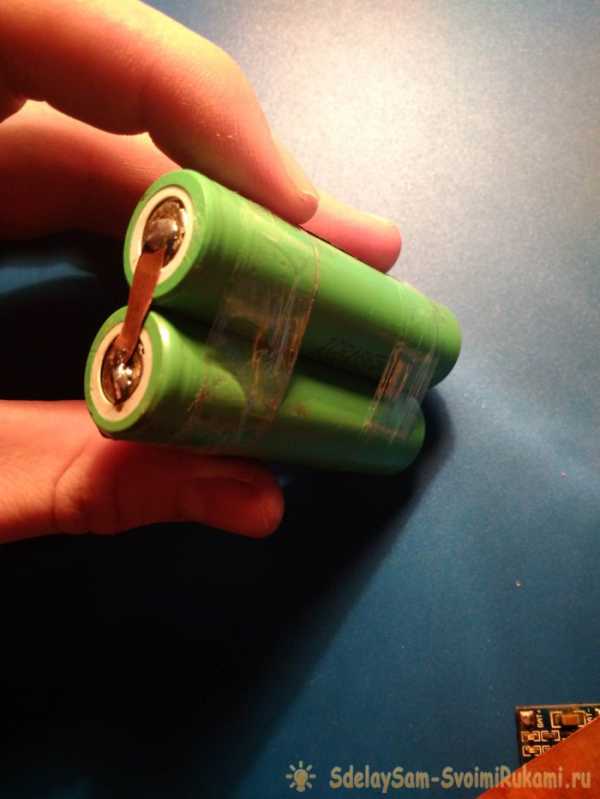

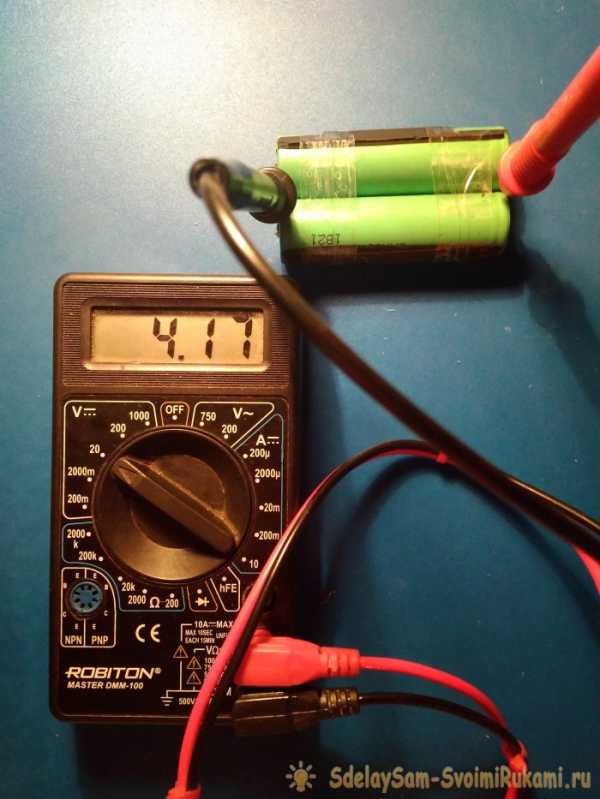

Первым этапом нужно взять аккумуляторы 18650 и соединить их параллельно. У меня была точечная сварка под рукой, я наварил длинные пластины по парам и спаял их вместе.
Так же установил плату защиты от защищенного аккумулятора. Все это дело завернул в картон. Кустарно конечно, но обеспечена изоляция от плат, да и все это находится внутри корпуса.
Корпус оказался очень удачным. Лежит еще один и ждет своего часа.

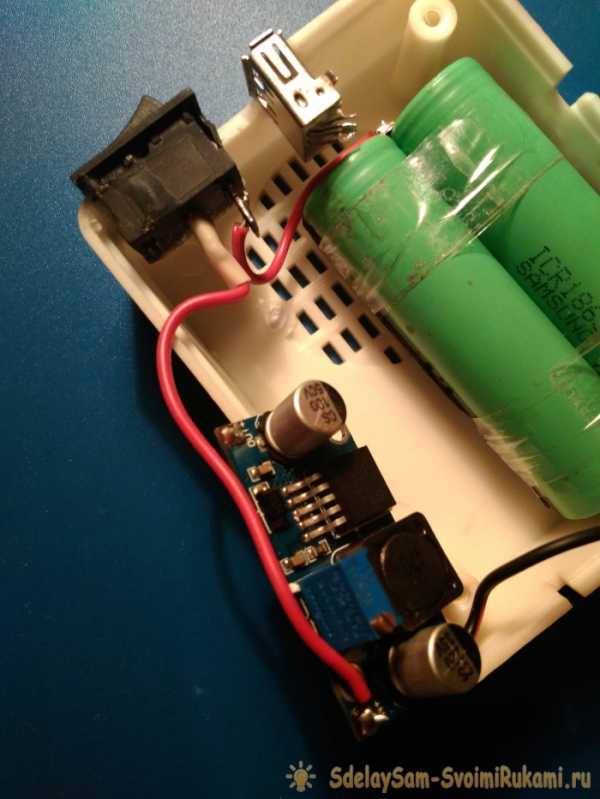

Повышающим преобразователем служит готовая плата из Китая, благо стоит она не дорого.

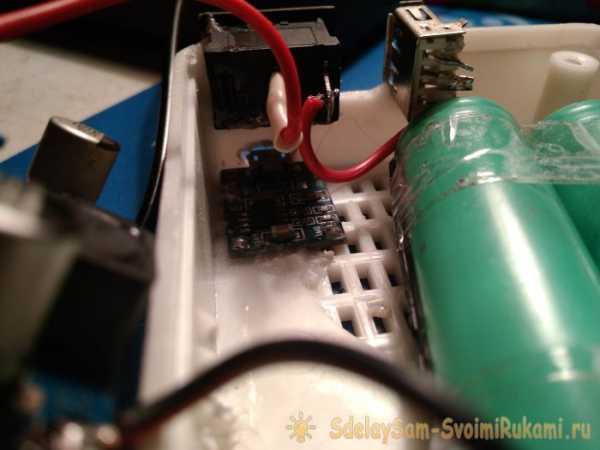

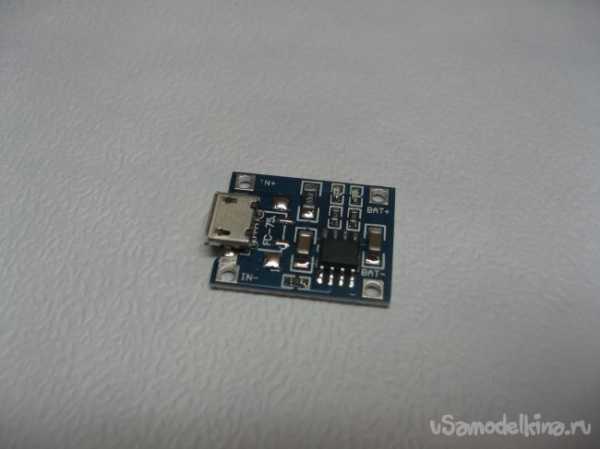

Заряжать наши аккумуляторы будет тоже готовая плата из Китая. Так как плата обеспечивает ток заряда около 1 ампера, наша связка аккумуляторов требует время для заряда. Это нужно учесть перед поездкой. Плата имеет на борту разъем микро USB. Сейчас большинство устройств использует данный разъем.
Далее понадобится кусочек пластика подходящего цвета. В нем размечаем и вырезаем отверстия под наши платы. Так же размечаем и сверлим отверстия под винты крепления.
Обе платы клеем на термоклей.
На крышке коробки размечаем и сверлим отверстия под винты. Так же делаем вырез под переключатель.

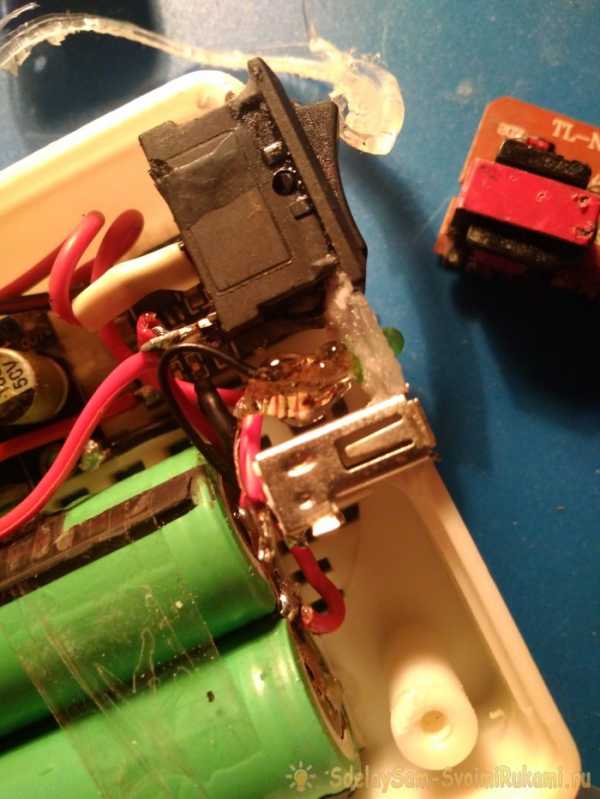

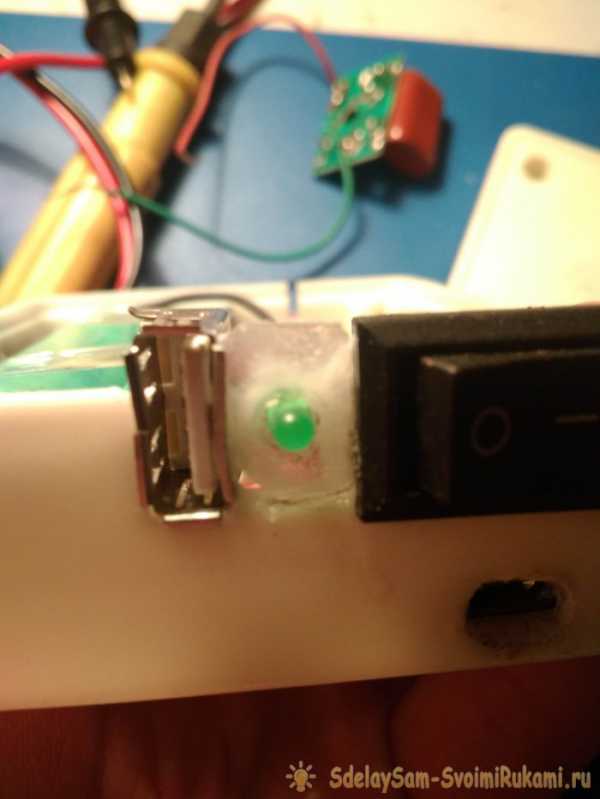

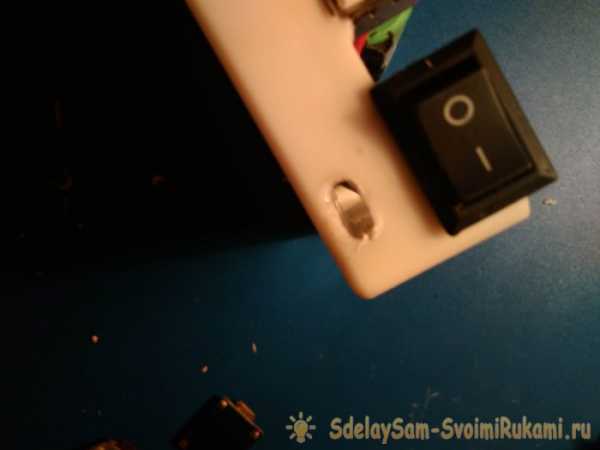

Выключатель крепим на термо клей. Выключатель переключает плюс от аккумуляторов.
Минус у нас общий, он синего цвета. Плюс идет на выключатель, зеленый провод. В одном положении плюс аккумуляторов идет на плату контроллера заряда. В данном положении power bank находится в режиме заряда. Во втором положении провод идет на повышающий преобразователь. В этом случае от power bank заряжается наш девайс.

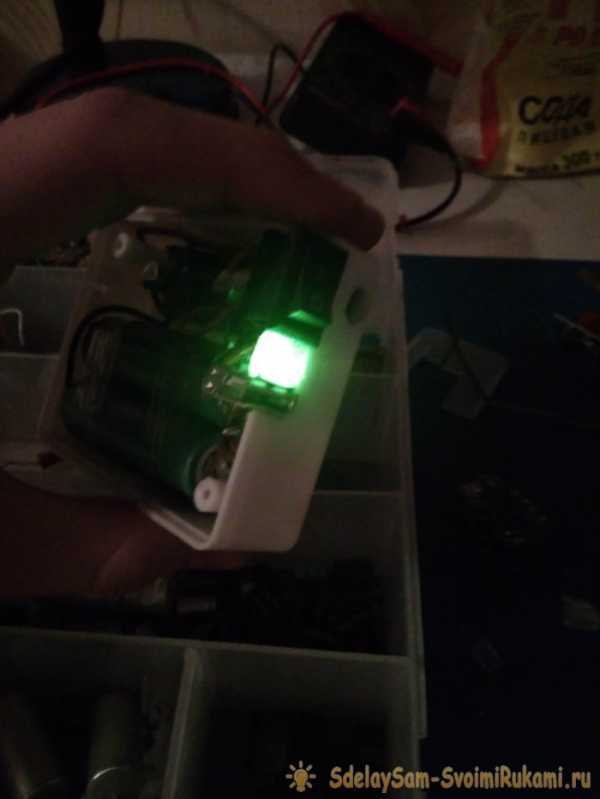

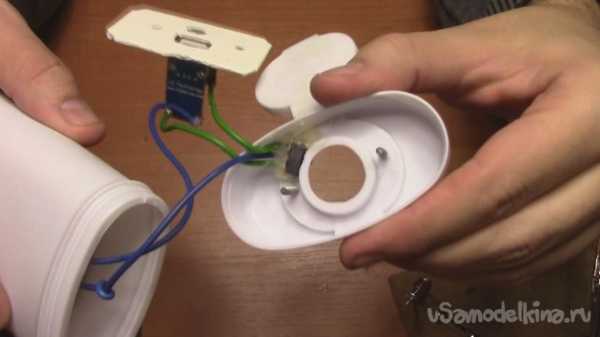

Все собирается воедино и готово к использованию. Во время заряда сквозь матовый корпус хорошо видны светодиоды как при зарядке, так и во время работы преобразователя.
Подробную инструкцию по сборке можно, как всегда посмотреть на видео:
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Power Bank своими руками
В повседневное время люди часто используют гаджеты (смартфоны, планшеты и т.д.), но отправляясь куда-нибудь в путь, мы постоянно нуждаемся в зарядке своего телефона. Эту проблему решит Power Bank который можно изготовить за полтора часа из доступных компонентов.
Материалы и инструмент
Инструменты:
- Паяльник (припой, флюс).
- Кусачки.
- Канцелярский нож.
- Клей.
- Сода.
Материалы:

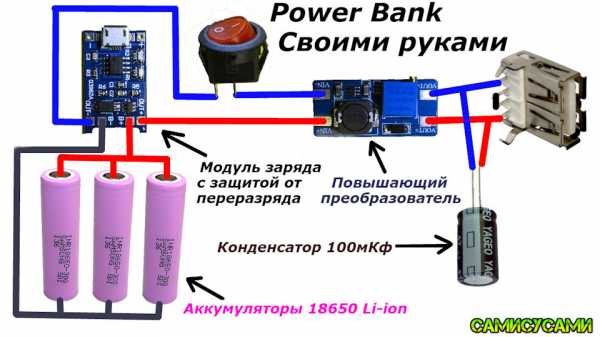

Схема Power Bank
Данный Power Bank я собирал по такой схеме.
Изготовление Power Bank своими руками
Первым делом я занялся изготовлением батареи для будущего Power Bank, из медной шины я изготовил контакты. Ёмкость аккумуляторов около 2000 mAh.
Далее я соединил два аккумулятора параллельно между собой при помощи отрезков от шины, но учтите, что паять аккумуляторы не желательно, делать это нужно мощным паяльником и очень быстро чтоб они не успевали нагреваться.
При соединении аккумуляторов напряжение на обеих должно быть одинаковым (4.2 вольта), но лучше всего зарядить их по отдельности, а потом уже спаивать в батарею.
В качестве корпуса я использовал старый дверной звонок, из которого предварительно вытащил всю электронику, а ненужные выступающие элементы я удалил при помощи кусачек.
Далее я установил USB на место где ранее был встроен выключатель от звонка, при помощи супер клея и соды.
Тем же самым методом я установил выключатель рядом с USB.
Минус аккумулятора я припаял к минусу от преобразователя, провода брать желательно толстого сечения, потому как токи здесь будут от 1 до 3 ампер, в зависимости от того что вы будете заряжать.
Таким же самым образом припаял плюсовой провод, в разрыв подключил выключатель.
Далее я настроил преобразователь на нужное напряжение, это напряжение должно колебаться в 5.2 до 5.5 вольт. При настройке аккумуляторы должны быть полностью заряжены.
При помощи паяльника я проделал отверстие под контроллер зарядки.
Сам контроллер я приклеил на супер клей и соду, почему соду, да потому что клей и сода образуют прочный полимер.
Устанавливать аккумуляторы я буду при помощи двухстороннего скотча.
Преобразователь я установил рядом с контроллером, и так же приклеил его на клей и соду.
Затем я припаял провода к выходу преобразователя, и припаял их к USB на крайние контакты, контакты что находятся по середине я их замкнул между собой, это нужно для того чтобы телефон не принял Power Bank за компьютер и не заряжал током 500 mAh.
Провод плюса от контроллера я припаял к одному контакту выключателя, а минусовой к входу преобразователя.
Из кусочка пластика я вырезал рассеиватель для светодиода и установил между выключателем и usb.
В качестве индикации работы Power Bank я задействовал зелёный светодиод, который я вклеил в рассеиватель.
Подключать светодиод на прямую нельзя, потому что он моментально сгорит, а подключил я его через резистор, на 100 ОМ, при помощи тоненьких проводков подсоединил к минусу и плюсу.
Для индикации светит не плохо, можно сказать что ИДЕАЛЬНО.
Для надёжности, контакты светодиода я залил термо-клеем.

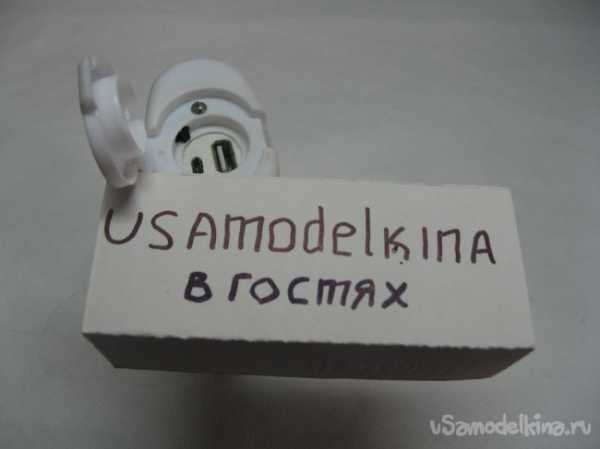

Результат
Ну вот и всё, Power Bank готов для дальнейшего использования.
Сам Power Bank можно покрасить или обклеить искусственной кожей, но я поступил иначе, при помощи самоклеящейся камуфляжной ленты я обклеил корпус, что в вполне не плохо выглядит.
sdelaysam-svoimirukami.ru
