Антенна для приемника своими руками: Антенна для fm радио — простое и эффективное устройство своими руками. Инструкция для Вас!

Материалы для работы

• Изоляторы из керамики и элементы для их соединения. Они необходимы для того чтобы не допустить замыкания кабеля антенны на соседние поверхности. Приобрести данные приспособления можно на любом радио рынке или найти в каком-нибудь заброшенном здании.
• Тонкая стальная проволока для присоединения изоляторов.
• Роликовые блоки, необходимые для фиксации внешней радиоантенны в натянутом положении.
• Штекер для подсоединения антенны.
• Рубильник на две позиции, предназначенный для защиты от грозы.
• Моток проволоки из меди диаметром от 1,5 до 2 миллиметров. Можно, конечно, использовать и стальную проволоку, но медная гораздо податливее и удобнее.

Тип антенны

Теперь определимся с типом собираемой радиоантенны. Существует три основных типа антенн для фм приёмника, пригодных для сборки своими руками, схемы каждой из них приведены ниже:

• Линейная антенна
• Антенна с бегущей поверхностной волной
• Апертурная антенна, то есть антенна с разворотом.

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Внешнюю часть антенны не следует натягивать чересчур сильно, так как при понижении температуры воздуха проволока сжимается и способна порваться.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

Если места для размещения антенны очень мало, то конструкцию можно видоизменить: разрезаем проволоку на несколько кусков и соединяем конец каждого из них расплавленным оловом с кабелем. Место спайки необходимо надёжно изолировать. Ниже представлено фото самодельной антенны, подходящей для fm радио.

Лучшей заменой уловителю будет самодельная комнатная антенна. В данном случае изоляторы крепятся внутри помещения, при этом, как можно ближе к потолку (это рекомендуется для улучшения приёма сигнала), а проволоку натягивают горизонтально или же сворачивают в виде спирали.

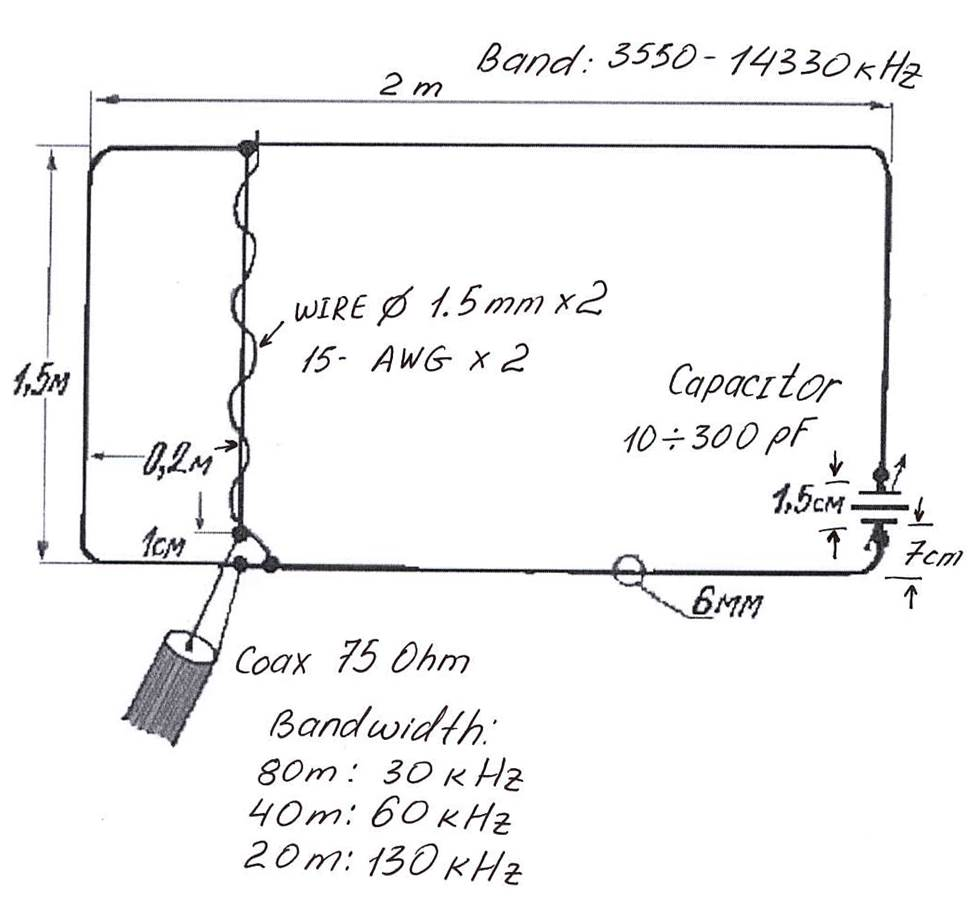

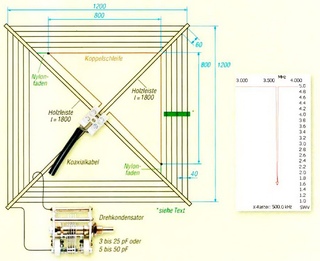

Изготовление резонансной антенны рамной конструкции

Такие антенны часто используются механиками для приёма коротковолновых сигналов. Для направленного приёма сигнала антенну просто разворачивают в нужную сторону. Такие конструкции позволяют принимать радиосигналы гораздо чётче благодаря магнитным элементам.

Итак, как же сделать подобную антенну для радио fm в домашних условиях? Для начала нужно найти обруч из алюминия диаметром 77 сантиметров и сечением 17 миллиметров, такой можно раздобыть в любом магазине спортивных товаров.

Если обруч найти так и не удалось, можно использовать сантехнические трубки из пластика и металла, либо трубку из меди с диаметром 1,6 см.

Последовательность сборки такой конструкции предельно проста:

• К контактам конденсатора с переменной ёмкостью припаиваем центральную жилу, обмотку и кусок коаксиального кабеля.
• Другой конец кабеля, центральную жилу и обмотку припаиваем к алюминиевому обручу. Так же можно использовать автомобильный хомут, который необходимо предварительно зачистить в месте спаривания.
• Рассчитывают размеры элементов конструкции таким образом, чтобы длина рамы, в данном случае обруча, в пять раз превышала длину петли связи.
• С одного конца кабеля и с центральной жилы примерно на один сантиметр удаляем слой изоляции.
• Удаляем изоляцию в середине кабеля, предварительно отменив от неё по 5 миллиметров в каждую сторону. Потом удаляем оплётка кабеля, так как вышеперечисленные действия приведут к её разрыву.
• Регулируем диапазон нашего радиоприёмника таким образом, чтобы конструкция имела резонанс 5-22 МГц. При другой величине ёмкости конденсатора параметры приемно-передающего устройства допускается менять.
• В зависимости от желаемого принимаемого диапазона можно изменить параметры рамы. Так, для приёма низких частот диаметр обруча выбираем в пределах одного – полутора метров, а для приёма высоких частот – 70 сантиметров.

Эти несложные правила позволят соорудить устройство, способное работать в разных диапазонах.

Выводы

Мы представили вашему вниманию самые простые и востребованные идеи и чертежи антенн для fm радио, пригодных для собственноручной сборки. Большинство таких конструкций предельно просты как в монтаже, так и в эксплуатации, и позволят вам без труда решать многие бытовые задачи.

Фото антенны для fm радио

линейная антенна, как сделать антенну для музыкального центра

В некоторых случаях единственным способом поймать сигнал становится антенна для радио, сделанная своими руками. Самодельное устройство практически не имеет недостатков и изготавливается для решения конкретной определённой проблемы. В сегодняшней публикации редакция Homius расскажет, как, не переплачивая, в домашних условиях сделать антенну для разных целей.

Содержание статьи

Антенны для радиостанции: общие принципы изготовления и инструкции

Если приёмник не работает в полной мере на имеющейся встроенной антенне, то выходом может стать самодельная комнатная антенна для радио, которая усиливает сигнал. Устройство ставят на максимальную высоту, чтобы избежать возможных помех в работе.

Перед тем, как своими руками будет сделана антенна для автомагнитолы или другого оборудования, нужно учесть важный факт: для приёма радиоволны важна её поляризация. Устройства для FM-сигналов должны располагаться вертикально, по типу самой волны.

Антенна для FM-радио своими руками делается быстро и просто, если заранее подготовить все необходимые инструменты и детали. Самый простой вариант – штыревая. Для этого берётся любой материал, проводящий ток, и устанавливается вертикально. Нижнюю часть соединяют с приёмником.

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Антенна для приёмника: какие материалы потребуются для работы

Чтобы сделать хороший приёмник FM, нужно заранее продумать, из чего он будет сделан.

Автомобильная антенна для радио своими руками собирается из следующих составляющих:

• трубка с функцией термоусадки;
• высоковольтный провод;
• клей ПВА;
• линейка;
• циркуль;
• провод для отмотки – ПЭВ.

Сборку антенны нужно осуществлять строго по инструкции для того, чтобы она хорошо ловила сигнал.

Антенный усилитель FM

FM-антенна для музыкального центра своими руками делается за несколько часов, если заранее подобраны подходящие детали. Кроме того, обязательно стоит разобраться в принципах работы оборудования, только тогда конструкция окажется рабочей.

За городом связь намного хуже, чем в черте населённого пункта, но можно улучшить её качество, установив антенну для УКВ-радиоприёмника своими руками.

Чтобы компенсировать потери при получении сигнала, нужно поднять устройство как можно выше. Антенный усилитель чаще всего срабатывает даже в самых безнадёжных случаях. Сигналы ниже 60 Гц отсеиваются и принимаются только высокие.

Чтобы сделать такой усилитель, необходимо использовать две катушки. Они приматываются с помощью ПЭЛ-провода к антенне. Для обеспечения работы устройства необходимо подключить ток не менее 12 А. Все соединения закрепляются с помощью экранированного кабеля.

Комнатная антенна FM: линейная

Для получения хорошего сигнала нужна антенна для FM-радио, купить которую не всегда легко. Если нужной модели нет в продаже или не хочется тратить лишние деньги из семейного бюджета, можно сделать приспособление для принятия сигнала самостоятельно из подручных материалов.

Телевизионный кабель можно приобрести в любом радиомагазине. Если нужна антенна телескопическая для радиоприёмника, купить её также не всегда возможно, поэтому лучше воспользоваться инструкцией для самостоятельного изготовления устройства.

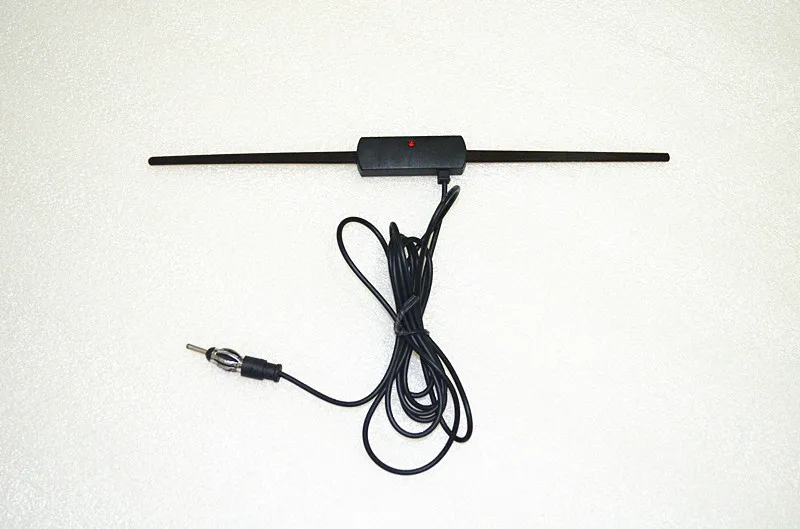

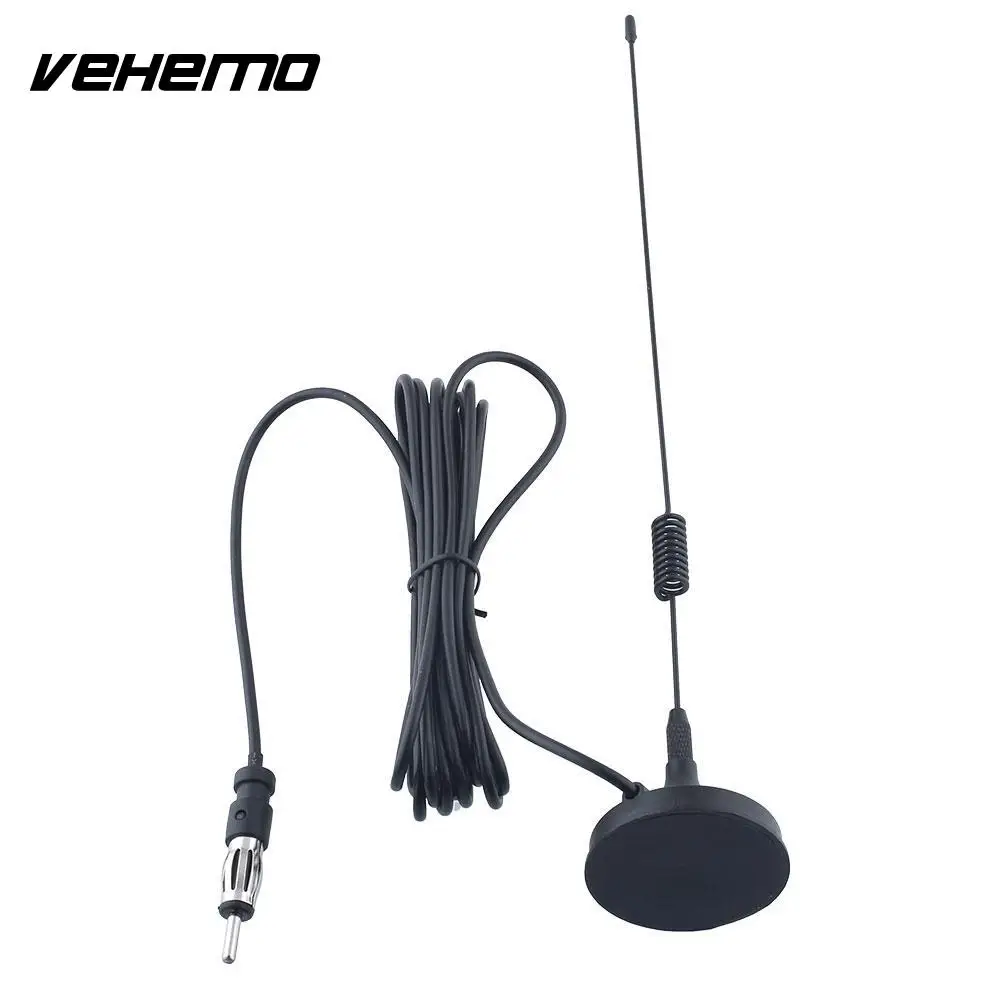

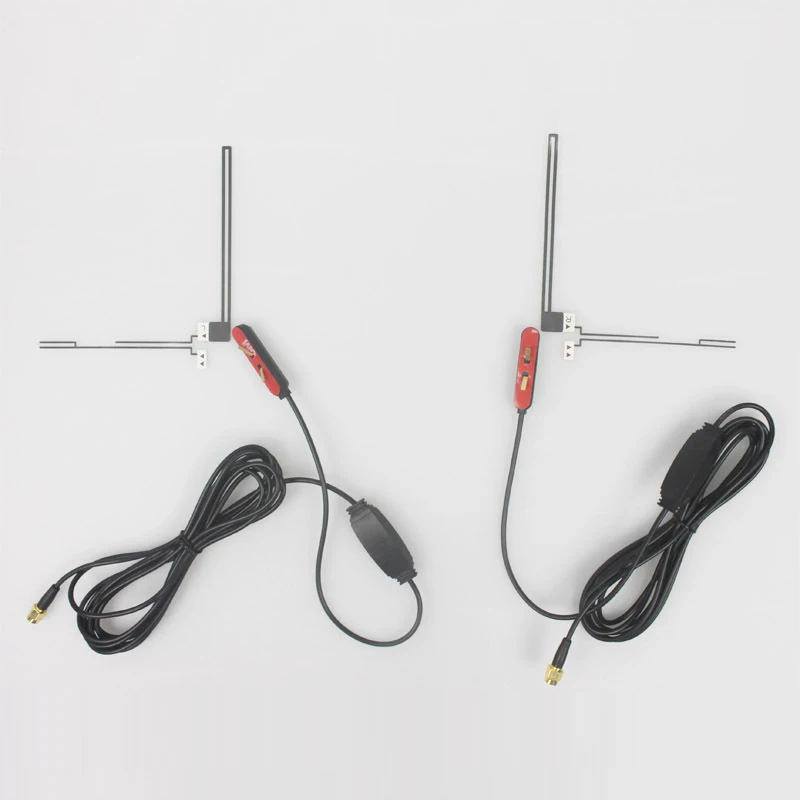

Антенна для радио в авто

Простой антенный усилитель УКВ для автомобиля можно сделать за десять минут. Телескопическая гибкая антенна делается из специальных материалов и радиодеталей. Самодельные устройства могут сломаться так же быстро, как и магазинные, поэтому, прежде чем будет установлена антенна в машину для радио, нужно выбрать подходящее для неё место.

Также возможно изготовление твёрдой антенны, для которой потребуется: медный провод, кабель, металлический штырь для монтажа конструкции, инструменты для работы с металлом, паяльник и изоляторы.

Выбирая металлический штырь, нужно обратить внимание на резьбу – она должна подходить по размеру к кронштейну. Лучше всего использовать готовые анкерные болты, на которых хорошо закрепляются любые конструкции.

Следующий шаг – подготовка места в салоне автомобиля. Снимается обшивка там, где будет установлена антенна, затем прокладывается и закрепляется кабель. Действовать нужно осторожно, чтобы не сломать держатели и клипсы.

Если размеры головного устройства и антенны не совпали, рекомендуется перепаять разъём, но можно воспользоваться переходником. Осуществляется проверка работы ресивера, после которой можно собирать конструкцию и закрывать панель. Если самодельная антенна собрана правильно, то она будет работать хорошо, независимо от внешних обстоятельств.

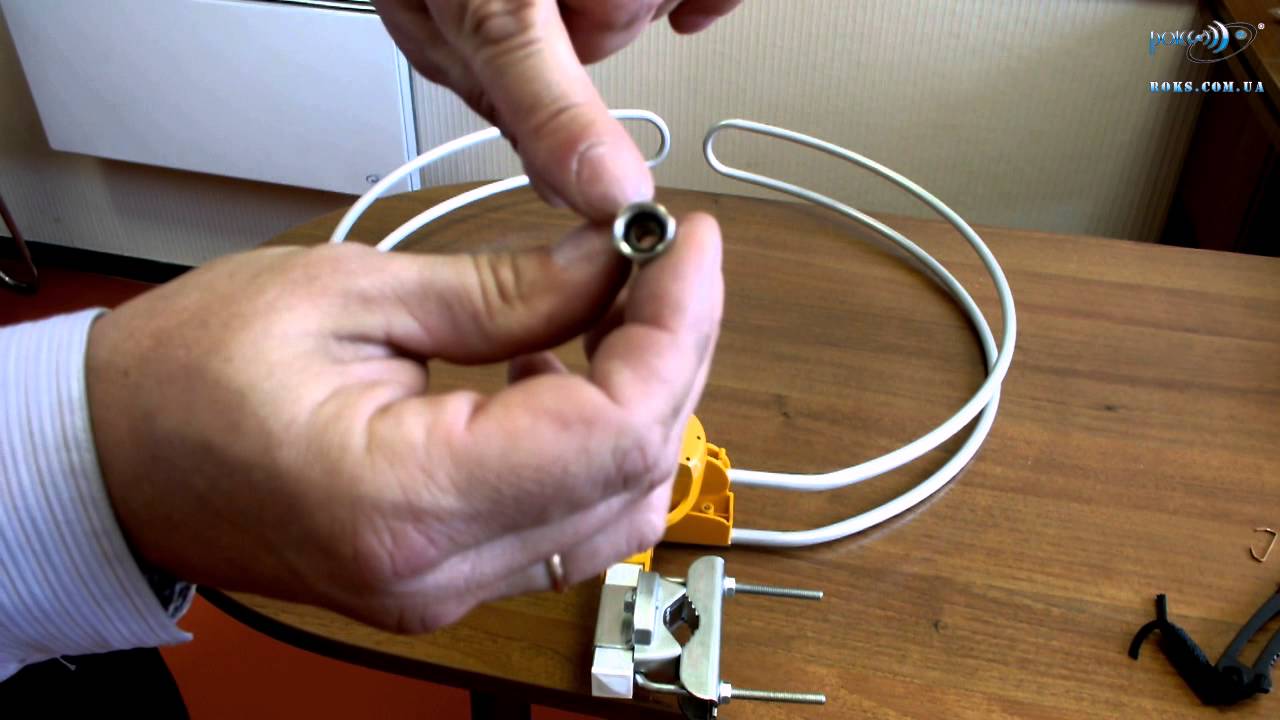

Антенна с медной проволоки

Чтобы подключить ТВ или радио, нужно добиться того, чтобы частота волн была достаточной. Для этого используются как покупные, так и самодельные антенны. Один из вариантов – устройство, собранное из медной проволоки. Чтобы его сделать, нужно действовать по инструкции.

Иллюстрация	Описание действия
	Для работы берём небольшой моток медной проволоки, кусачки, штекер от обычной телевизионной антенны, ножницы и кабель
	Выпрямляем и разглаживаем кусок медной проволоки так, чтобы не осталось лишних сгибов
	Закругляем проволоку так, чтобы получился идеальный, ровный круг
	Берём паяльник и припаиваем один отрезок кабеля к другому
	Другой конец проволоки припаиваем ко второму отрезку кабеля так, чтобы форма круга будущей антенны сохранялась
	Чтобы запаянные участки не оторвались, закрываем их изолентой. Один конец провода пригибаем, после чего вся зона с оголёнными проводами заматывается
	Подсоединяем штекер ко второму концу телевизионного кабеля
	Оплётку хорошо прижимаем кусачками, чтобы она не соскакивала
	Антенну выбрасываем за форточку, а штекер подсоединяем к телевизору, после чего пытаемся включить цифровые каналы

Сделать антенну для цифрового телевидения из медной проволоки очень просто, но нужно убедиться в том, что правильно соблюдены все указанные шаги. Если устройство не работает, то, возможно, оно собрано неправильно, или его просто нужно поднять выше.

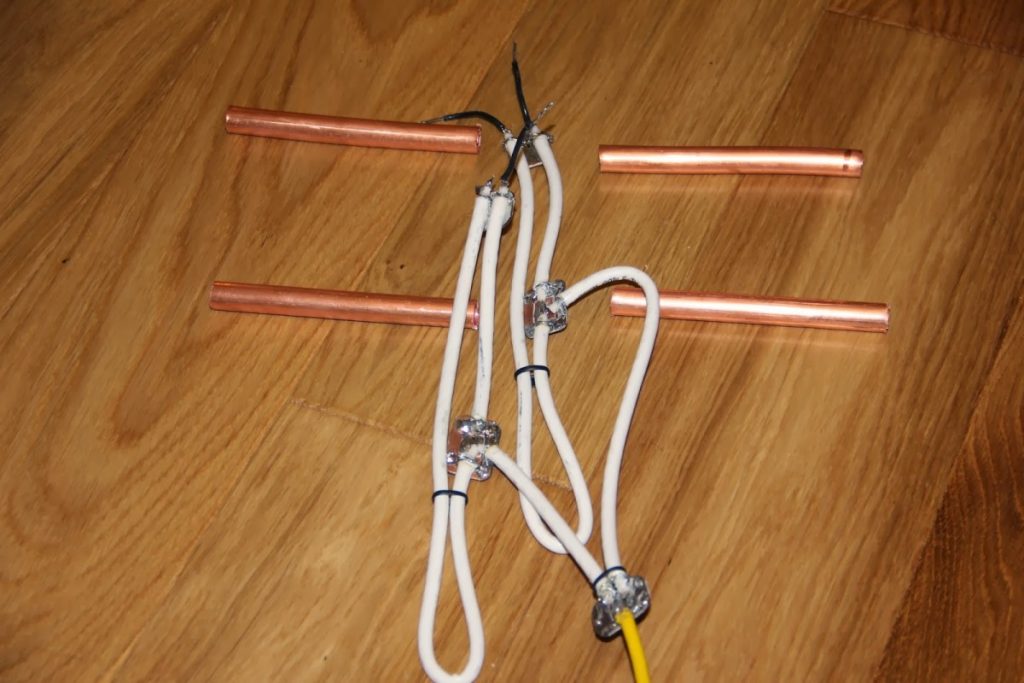

Антенна для радио FM своими руками

Все необходимые детали для того, чтобы сделать устройство, можно приобрести в обычном хозяйственном магазине. Антенна своими руками для FM-приёмника может работать не хуже покупной, и принимать сигналы в мГц.

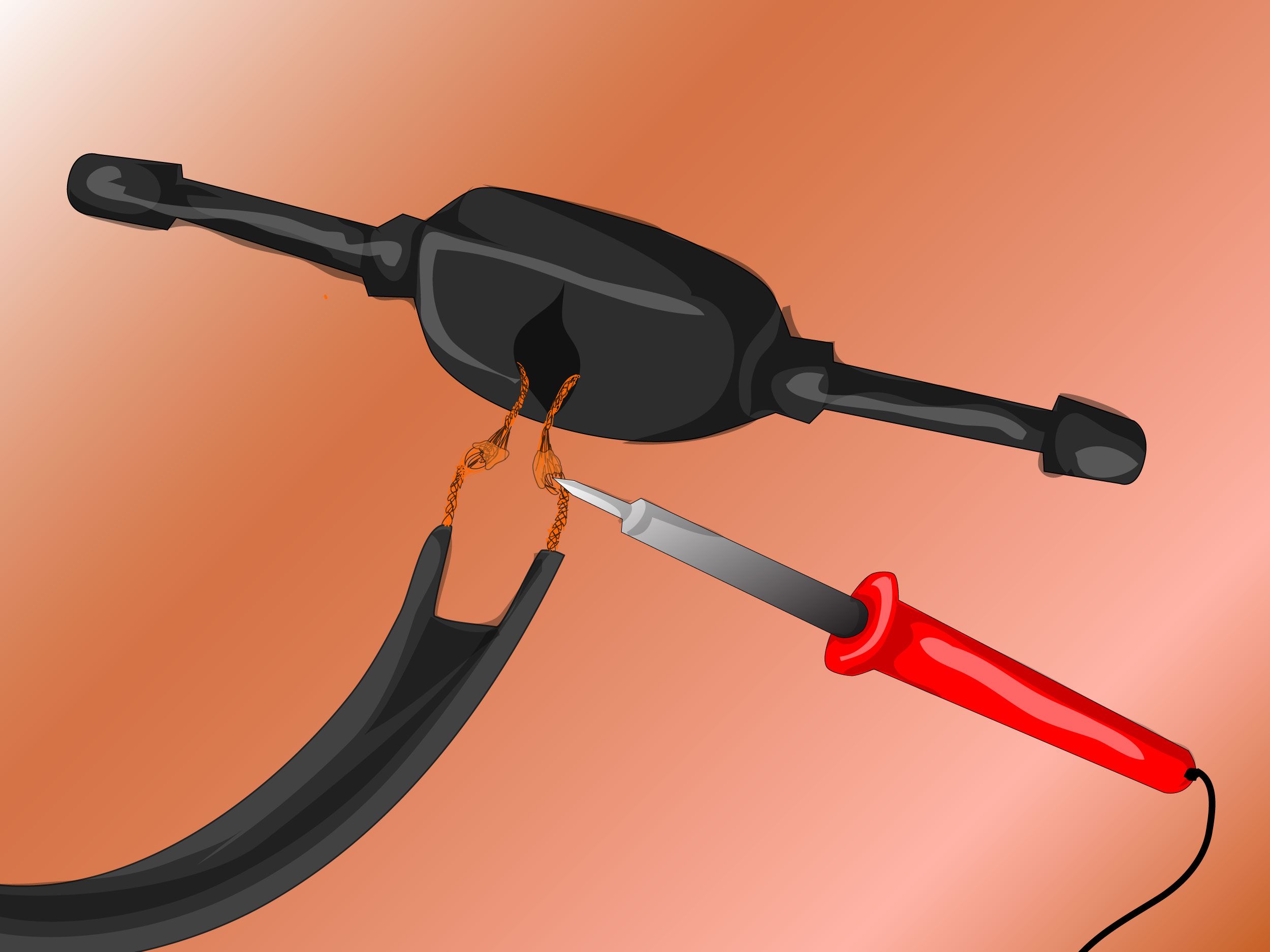

Для работы потребуется паяльник, штекер для подсоединения к устройству, керамические изоляторы, роликовые блоки, с помощью которых антенна будет зафиксирована в определённом положении, проволока из стали, рубильник и медная проволока.

Основные части будущего устройства для усиления сигнала соединяются друг с другом: провода, штекер и ролики. Всю конструкцию нужно хорошо запаять. Стыки рекомендуется замотать изолентой для сохранения целостности.

Чтобы антенна красиво смотрелась в интерьере квартиры, её можно установить на декоративную деревянную подставку. Такое устройство будет принимать большой диапазон сигналов, но чтобы найти подходящее место, нужно походить по комнате с самоделкой в руках и поймать максимальный сигнал.

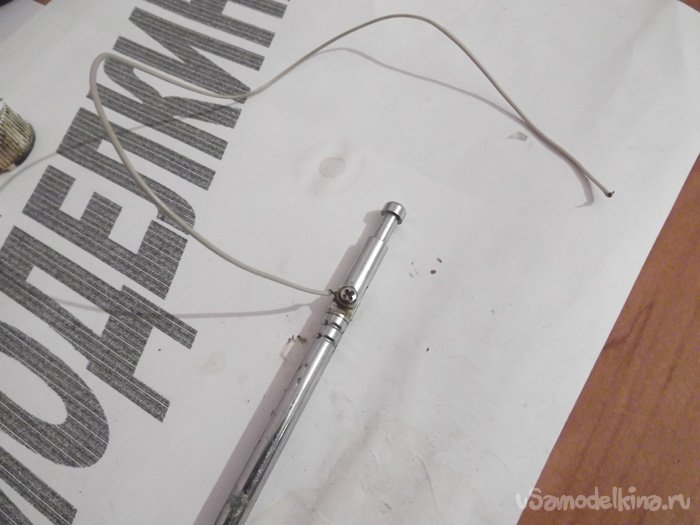

FM-антенна своими руками для музыкального центра

Чтобы сделать FM-антенну самостоятельно, нужно использовать плоскогубцы, медный провод и нож. Проволоку предварительно очищают от изоляции для того, чтобы улучшить приём сигнала.

Инструкция по изготовлению устройства:

• отрезается небольшой кусок проволоки, который можно намотать на основную деталь;
• по всей поверхности снимается изоляция;
• провод приматывается к уже имеющейся антенне или пластиковой заготовке;
• после того, как сигнал будет пойман, приспособление нужно зафиксировать в одном положении.

Лучший способ – вывести основную часть конструкции в окно, подключив один конец к музыкальному центру. Часто этого оказывается достаточно для получения хорошего сигнала.

Как усилить радиосигнал FM в домашних условиях

Существует несколько способов, которые помогут улучшить автомобильный или домашний FM-сигнал:

• удлинить провода и вывести антенну в окно;
• прикрепить к конструкции металлические детали, можно попробовать навесить несколько тяжёлых скрепок;
• приобрести блок питания минимум на 12 В;
• путём проб найти место, куда попадает прямая волна от радиостанции. Для этого нужно походить по комнате с антенной и определить точку с лучшим сигналом.

Самая распространённая ошибка – изготовление антенны с закрытой проволокой. Чтобы устройство лучше ловило сигнал, провод нужно оголить, оставив только металлическую оболочку.

Антенна на рацию

Чтобы улучшить дальность передачи сигнала, не обязательно покупать новую мощную рацию. Иногда достаточно соорудить небольшую антенну своими руками.

Для увеличения возможного расстояния приёма и передачи необходимо направить всю мощность устройства на вертикальную поляризацию, поскольку именно в такой форме поступают сигналы от других раций. Старую антенну снимают и выпаивают – она используется в качестве хомута для нового самодельного устройства. Пространство заполняется медью и закрывается. Важно использовать специальный наконечник – колпак, который замедлит процесс окисления меди.

Лучший вариант – копирование имеющейся заводской конструкции и замена сломанных деталей на новые, работающие.

Радиоантенна своими руками

Многих беспокоит вопрос: какая автомобильная антенна для радио лучше, как подобрать подходящую модель. Однако можно не тратить деньги, соорудив хороший усилитель сигнала своими руками.

Перед тем, как усилить сигнал радиоприёмника в домашних условиях, нужно убедиться в том, что старое устройство действительно не работает, и попытаться найти причину поломки. Возможно, достаточно лишь добавить одну-две детали, и электроника заработает.

Также можно соорудить новую антенну с нуля своими руками. Основой такой конструкции является медная проволока, которую очищают, закругляют и соединяют с другими деталями.

Как сделать из активной антенны пассивную

Процесс перевода активной антенны в пассивное состояние происходит в следующем порядке:

• сначала с конструкции снимаются «усы». Также необходимо удалить вибраторы метрового диапазона;
• удаляется провод усилителя;
• с помощью провода соединяются две монтажные платы;
• коаксиальные петли и кабели прикручиваются к конструкции с помощью шайб;
• снимается большая часть директоров. Рекомендуется оставить 3-4 рабочих детали.

Если антенна слабо ловила сигнал, то после всех описанных выше манипуляций она начинает работать лучше, а качество передаваемого изображения сильно возрастает.

В заключение

Создание самодельной антенны для любого радиоустройства – не сложная задача. Чтобы не ошибиться, нужно действовать по инструкции. Потребуется минимум инструментов для изготовления работающей конструкции, но чтобы устройство начало качественно функционировать, необходимо хорошо пропаять все соединения.

А вы пытались сделать антенну своими руками? С какими проблемами столкнулись при подключении?

DIY HomiusТоп-7 неожиданных дизайнерских находок для дома

DIY HomiusКак сэкономить на покупке постельного белья: выбирайте комплекты из ткани полисатин

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

FM-антенна своими руками — ElectrikTop.ru

Несмотря на развитие интернета, прослушивание радиостанций остается не менее популярным. За спросом поспевает и предложение: количество вещательных программ в диапазоне fm позволяет выбрать волну на любой вкус. Можно остановиться на прослушивании музыки, новостей, аудиокниг, а, если надоест – легким движением руки сменить радиостанцию.

Но есть одна проблема: качественный прием радиостанций не везде возможен. Звучание сопровождается шумом, помехами или периодически пропадает вовсе.

Устранению этого недостатка поможет fm антенна, которую можно изготовить в домашних условиях.

Причины неуверенного приема радиостанций

Каждый радиоприемник имеет в своем составе встроенную антенну. Для того, чтобы она уверенно воспринимала полезный сигнал, отделяя его от шумов и помех, его уровень должен превышать определенный порог. Это значение называют чувствительностью радиоприемника. Хороший приемник обладает лучшей чувствительностью, но с расстоянием от передающей антенны уровень радиосигнала падает. На некоторой дистанции прием на встроенную фм антенну становится невозможным.

Но даже на небольших расстояниях на территории города встречаются мертвые зоны, где сигнал резко затухает. Радиоволна распространяется только по прямой и плохо проходит сквозь препятствия. Но зато имеет свойство от них отражаться. Правда, после отражения она теряет свою мощность. Но отраженный сигнал, складываясь с основным, приводит к полной неразборчивости сигнала от радиостанции.

Прямолинейное распространение радиоволн фм диапазона не позволяет уверенно их принимать и за линией горизонта, куда сигнал от передающей антенны проникнуть не в состоянии. Он может попадать за горизонт, отражаясь от облаков, но это зависит от погоды и все равно не очень помогает.

Выходом из положения является:

• усиление входного сигнала перед подачей на вход приемника;
• избирательный прием только с одного направления;
• подъем точки приема на некоторую высоту.

Всего этого поможет добиться антенна для радиоприемника, которую можно сделать своими руками.

Параметры антенн

Перед тем как сделать антенну для радио своими руками, нужно разобраться в минимуме теории. Каждая радиостанция вещает на своей несущей частоте, на которую и настраивается приемник. На нее должна быть рассчитана и антенна. Соседние станции она будет тоже захватывать, но сигнал будет немного слабее.

Этим и отличаются антенны для укв и диапазона fm. УКВ (ультракороткие волны) антенна принимает сигналы в диапазоне 66–74 МГц, а диапазон фм – 88–108 МГц. Но на ультракоротких волнах вещание практически не ведется, по той же причине стали не актуальны и КВ антенны. Поэтому сконцентрируемся на изготовлении приемных устройств для фм своими руками.

Главным параметром для конструирования любой самодельной антенны является длина волны принимаемого сигнала. От нее зависят геометрические размеры устройства. Длину волны можно подсчитать, поделив скорость света (в м/с) на частоту принимаемого сигнала, не забыв, конечно, перевести его в герцы. Результат получается в метрах.

Внутренние антенные устройства радиоприемников и некоторые внешние их модели одинаково принимают сигнал со всех сторон. Но есть конструкции, обладающие диаграммой направленности: максимальный уровень приема получается при точной настройке направления на станцию. Достоинством этих конструкций является способность усиливать сигнал, по сравнению с ненаправленными.

И еще один параметр радиоволны, важный для ее приема – поляризация. Сигналы в фм диапазоне поляризованы вертикально, то есть вектор изменения напряженности поля в ней расположен вертикально относительно направления распространения. Поэтому и антенны для приема должны быть ориентированы соответствующим образом.

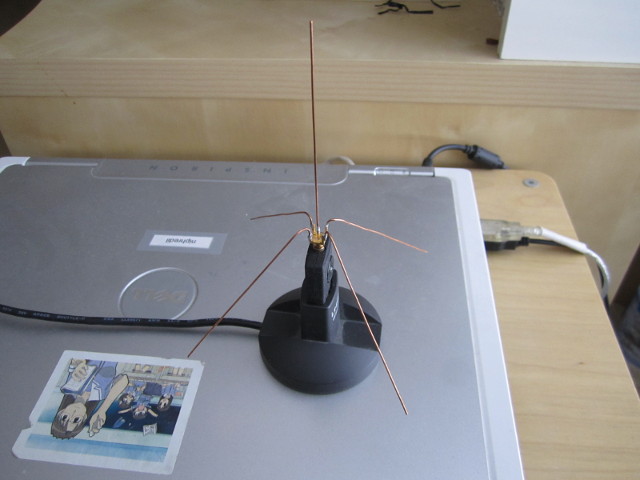

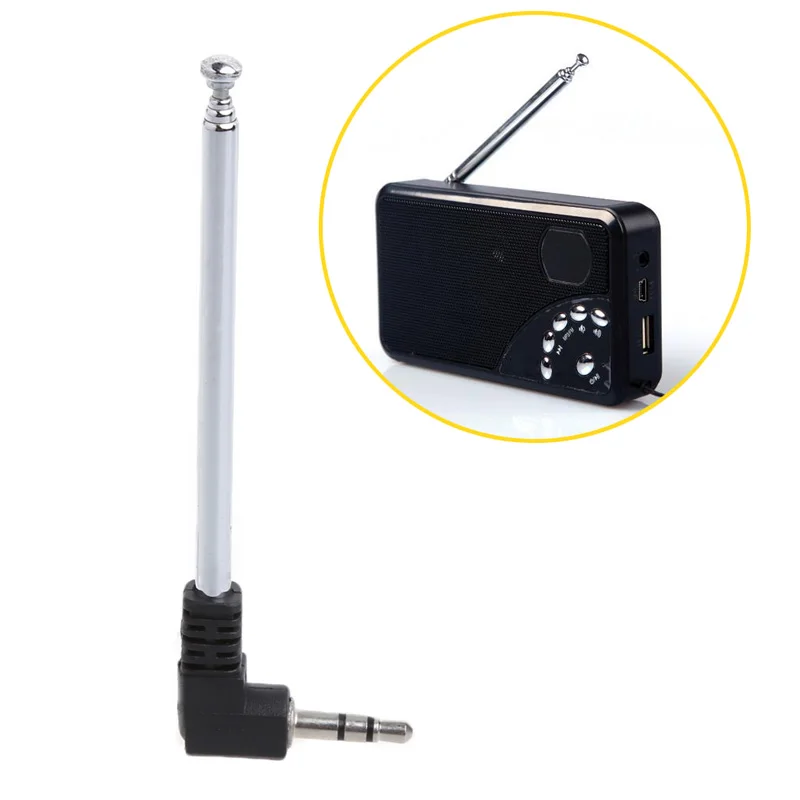

Штыревая антенна

Простейшая антенная для радио своими руками выполняется буквально из подручных материалов. Она изготавливается в виде вертикального штыря из любого материала, проводящего электрический ток. Нижний конец штыря соединяется со входом радиоприемника и крепится к опорной поверхности через изолятор. Верхний остается свободным.

Главное требование к штыревой антенне – ее длина, выполняющаяся равной четверти длины волны принимаемого сигнала. Если предполагается использовать ее на всем диапазоне фм, то для расчетов берется длина волны центра диапазона.

А еще – она должна быть прочной и выдерживать внешние воздействия без изгибов. Но это не главное. Если в гнездо радиоприемника вставить кусок проволоки и свободный конец закрепить на ближайшем к нему окружающем предмете интерьера, то прием станет лучше. Это  простейший аналог штыревой антенны.

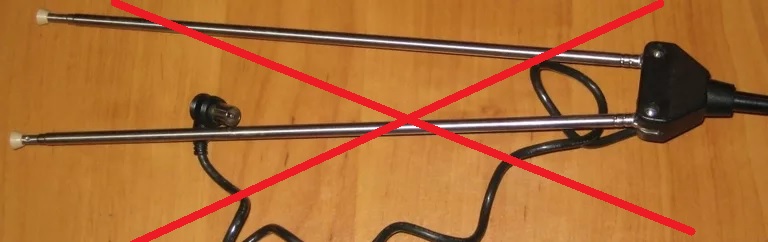

Второй ее аналог – телескопическая штанга, встроенная в приемник. Изменением ее длины настраивается центральная частота приема, изменением в пространстве добиваются лучшего качества для данного диапазона: вспомним про поляризацию.

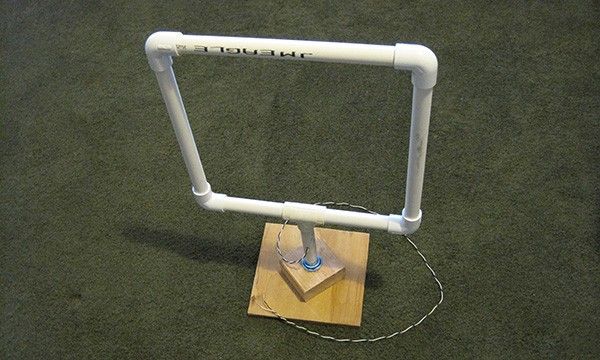

Рамочная антенна

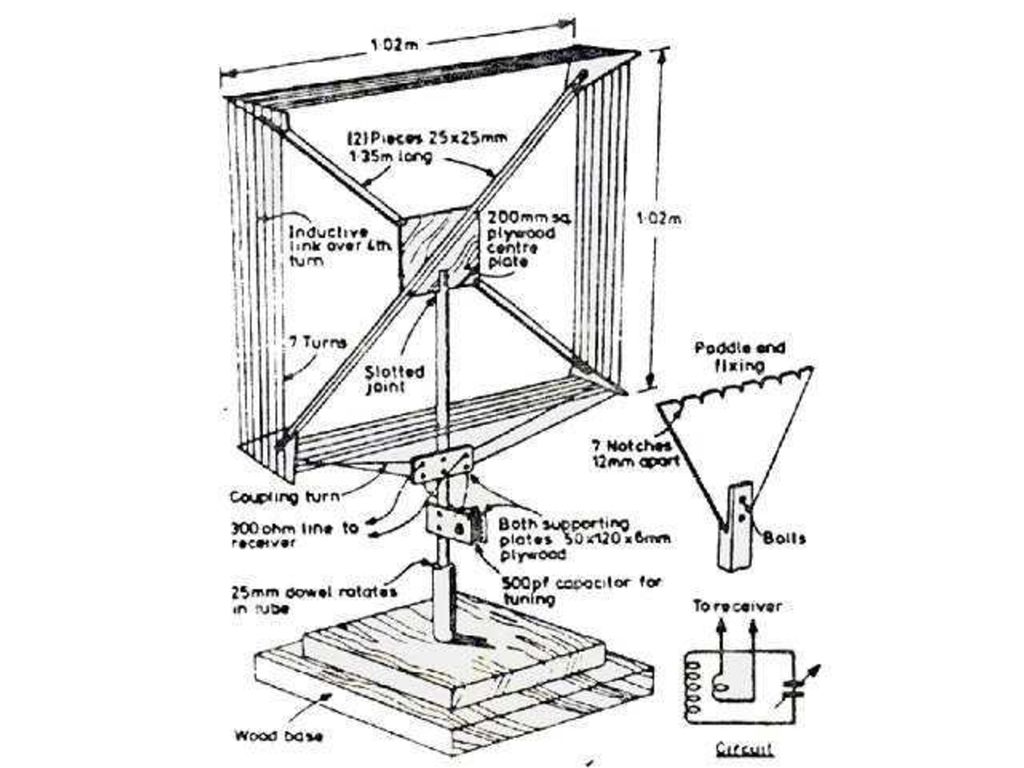

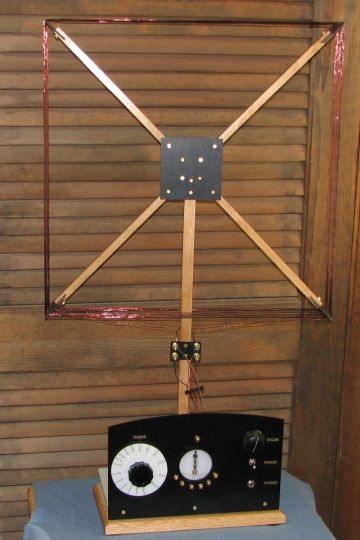

Рамочные антенны, напоминающие внешним видом катушку, посложнее в изготовлении. На любом доступном диэлектрическом основании, включая даже дерево, вплотную друг к другу наматываются витки провода в виде круга или рамки. Геометрические размеры получаемой фигуры зависят от длины волны. Суммарная же длина провода должна быть в 4–6 раз меньше ее.

Поэтому рамки с большим количеством витков характерны лишь для антенны кв диапазона. Для рамочной антенны fm диапазона достаточно одного витка. Главное, чтобы он сохранял свою форму.

Можно закрепить на пластиковом, гетинаксовом или текстолитовом основании толстый медный проводник любым доступным способом.

Еще более оригинальный способ изготовления такой антенны своими руками – наклеиванием фольги на основание. Монтажные размеры такого приемного устройства показаны на рисунке. Минимальные размеры указаны в скобках, максимальные – без скобок.

К рамке, согласно рисунку, припаивается коаксиальный кабель с волновым сопротивлением 50–75 Ом. Другой конец кабеля соединяется штекером с приемником сигнала. Только если вы не хотите изучать основы пайки по алюминию, фольгу лучше взять медную или латунную. Места пайки желательно защитить от атмосферных воздействий: покрыть лаком или покрасить. Припой плохо переносит влагу.

как сделать FM-антенну для радиоприемника по чертежам? Схема антенны дальнего приема

Радио уже давно остается одним из способов связи с внешним миром для людей различного возраста. Особенно ценным оно будет в каких-то труднодоступных местах, где нет телевидения и уж тем более такой вещи, как интернет. Для работы любого радиоприемника нужна такая вещь, как антенна. Ее не всегда есть возможность приобрести, но зато можно сделать самому в домашних условиях. Существует немало случаев, когда простая самодельная антенна где-то на даче работает существенно лучше, чем купленная в магазине. Рассмотрим в этой статье, как сделать антенну для радио своими руками и из каких материалов.

Общие принципы изготовления

Прежде чем разобраться, из чего и как делается антенна для радио своими руками, следует немного сказать о том, какими должны быть принципы ее изготовления и конструкции, чтобы ее эффективность была максимальной. Для начала следует понять, что если радиоприемник не работает качественно на антенне, что у него имеется, что имеет место довольно часто, то самодельная FM-антенна, что усиливает сигнал – единственный выход. Кроме того, ее нужно расположить максимально правильно и на правильной высоте, чтобы помех для качественной работы было минимальное количество. Важный момент, который требуется принимать в расчет перед началом созданий такого устройства – поляризация.

Хорошая антенна для дальнего приема должна располагаться исключительно вертикально, по типу самой волны.

Кроме того, следует понимать, что любое устройство, что принимает радиоволны, обладает определенным порогом чувствительности. Если сигнал будет ниже него, то качество приема будет низким. Радиоволны слабеют обычно при огромном расстоянии между приемником и станцией передачи радиоволн. Еще одним фактором этого могут быть плохие погодные условия. Данные моменты тоже нужно учитывать при выборе конструкции и типа антенны. Обычно они бывают по направленности следующими:

• направленные;
• ненаправленные.

А по мобильности они могут быть следующими:

• мобильные;
• стационарные.

Важно! Ненаправленные модели работают по принципу соединения точки с точкой или точки с множеством других в радиусе 50–100 метров. А вот ненаправленные могут работать во всей площади вокруг себя.

Кроме того, перед изготовлением какой-либо модели следует знать, что они бывают следующими:

• стержневые или штыревые – этот тип таких устройств представлен в виде простого стержня или закругленной формы; штыревая представляет собой самый простой типа конструкции, любая комнатная антенна обычно штыревая;
• проволковые – такие модели сделаны из одноименного материала и изогнуты в различных положениях;
• телескопические представляют собой конструкции, что складываются; они обычно выполнены из металлических стержней, что похожи на телескопы;
• выдвижные модели есть почти в каждой машине; преимуществом такой конструкции является то, что ее можно установить в любом месте.

Важно! Вне зависимости от конструкции антенны принципы работы везде будут одинаковые.

Инструменты и материалы

Следует сказать, что вариантов создания антенн существует огромное количество. Они делаются и из медной проволоки, и из трубки конденсаторов, и из провода и даже из телевизионного кабеля. И это не полный список материалов, из которых вообще можно сделать антенну. Если говорить о материалах, то для создания антенны потребуется иметь под рукой следующие элементы:

• термоусадочная трубка;
• обмоточный кабель типа ПЭВ-2 0,2–0,5 мм;
• высоковольтный провод либо кабель коаксиального типа;
• линейка;
• гнездо;
• штангенциркуль;
• клей для пластика.

Это приблизительный список материалов, который может варьироваться в зависимости от материалов, что есть под рукой. Кроме того, не будет лишним, если перед этим будет разработана схема устройства, которое вы будете делать. Чертежи устройства позволяют не только определить, какие размеры нужны для приема того или иного диапазона волн, но и дадут возможность правильно рассчитать необходимые параметры самого устройства – тип, длину, ширину, какие-то конструкционные особенности. Кроме того, можно сразу примерно будет определить место, куда припаять гнездо, если в этом будет необходимость.

Пошаговая инструкция

Приведем несколько инструкций по созданию антенн, каждая из которых поможет сделать действительно качественный FM-модуль для приема радиоволн. Итак, чтобы сделать такое приспособление, следует придерживаться определённого алгоритма действий.

1. Взять любой высокочастотный коаксиальный кабель. Демонтируем его оплетку и снимаем наружную изоляцию. Можно также использовать высоковольтные провода от одноименных трансформаторов, что применяются в мониторах и телевизорах, оснащенных электронно-лучевой трубкой. Они имеют большую жесткость и для антенн приемников будут отличным вариантом.
2. Теперь необходимо отрезать от подготовленного провода кусок размером 72 или 74 миллиметра. Причем точность должна быть соблюдена до миллиметра. При помощи паяльника припаиваем к кабелю небольшой кусок провода, из которого будет в дальнейшем намотана катушка из подходящего отрезка пластика. Провода нужно будет намотать где-то 45 витков. В данном случае будет использовать кусок внутренней изоляции с длиной 1,8 сантиметра. При желании можно осуществить перерасчет катушки под другой диаметр. Но потребуется соблюсти 2 момента:
   • длина катушки будет 18 миллиметров;
   • индуктивность должна быть на уровне 1,3–1,4 мкГн.
3. Теперь производим осторожное наматывание 45 витков. Как это будет выполнено, можно увидеть с ее торцевых сторон зазоры. В них нужно будет залить немного клея для того, чтобы конструкция стала крепче.
4. На следующем этапе сборки антенны требуется одеть на полученную конструкцию термоусадочную трубку. Ее следует нагреть каким-то удобным методом. Но лучше всего это сделать при помощи закрытого огня либо можно воспользоваться строительным феном.
5. Если вам требуется рамочная антенна, то ее особенностью является наличие алюминиевого обруча. Его диаметр составляет 77 сантиметров, а внутренний диаметр должен иметь размер 17 миллиметров. Найти такой элемент легко в любом спортивном магазине. А также под рукой должна быть медная трубка. Если требуется такая антенна, то центральную жилу, оплетку, а также небольшой кусок провода коаксиального типа следует припаять к контактам конденсатора переменной емкости. Второй конец провода, центральную жилу и оплетку припаиваем к вышеупомянутому обручу из алюминия. При это можно использовать и автомобильные хомуты, которые предварительно хорошо следует зачистить. Их диаметр должен быть от 1,6 до 2,6 сантиметров. А также следует провести хорошую зачистку места контакта.
6. Соотношение длины окружности рамки к длине окружности петли связи должно равняться 1: 5. Кроме того, с кончика кабеля и с центральной жилы должен быть удален 1 сантиметр изоляции. А также от середины кабеля для FM-антенны следует отметить по 5 миллиметров в обе стороны и убрать внешнюю изоляцию. После этого удаляем оплетку кабеля, чтобы разорвать ее.
7. Теперь следует проверить диапазонность антенны и сделать так, чтобы рамка имело резонанс в диапазоне 5–22 МГц. Если емкость конденсатора иная, то можно изменить данные параметры. Если нужны низкочастотные диапазоны, то лучше брать рамку большего диаметра – один или полтора метра. Если же речь идет о высокочастотных, то достаточно будет рамки 0,7 метра. На этом создание рамочной антенны закончено.

Довольно интересным вариантом будет трубная или магнитная антенна. Кстати, она может быть не только внутренняя, но и наружная.

Главной несущей частью такого приспособления будет труба отопления или водопроводная труба. Чтобы сделать антенну такого типа, потребуется иметь под рукой такие элементы, как:

• использованный трансформаторный сердечник, который можно снять от какого-то старого телевизора;
• изолента;
• клей;
• скотч;
• фольга, сделанная из тонкой латуни или меди;
• около 150 сантиметров медной проволоки с диаметром четверть квадратного миллиметра;
• штифты для соединения.

Сначала для обматывания первым слоем осуществляется укладка сердечника, выполненного из феррита, а сверху 2 слоя изоленты, после чего одинарный слой фольги. Теперь на эту экранную заготовку следует намотать 25 витков кабеля с 1-сантиметровым перекрытием, чтобы изоляция контактов была наилучшей. А также не следует забывать о том, что нужно сделать обязательные отводы на 7-ом, 12-ом и 25-ом витках. Контур следует соединить с другими частями, а кончики проволоки следует вставить в штифты. Отвод с седьмого витка следует ввести в гнездо заземления, а другие 2 нужно подсоединить к клеммам антенн.

Финальный этап работ будет заключаться в настройке приема радиосигнала. В данном случае он будет производиться обычным подбором обмоточного подключения к связному контуру.

Еще один довольно распространенный и простой вариант создания антенны такого типа – приспособление из фольги. Для ее создания потребуется иметь следующие материалы:

• кусачки либо плоскогубцы;
• нож;
• моток фольги или медной проволоки;
• сухая дощечка в виде квадрата, что имеет сторону размером 15 сантиметров.

Ничего сложного в создании такого приспособления нет. Чтобы его изготовить, потребуется придерживаться нескольких этапов.

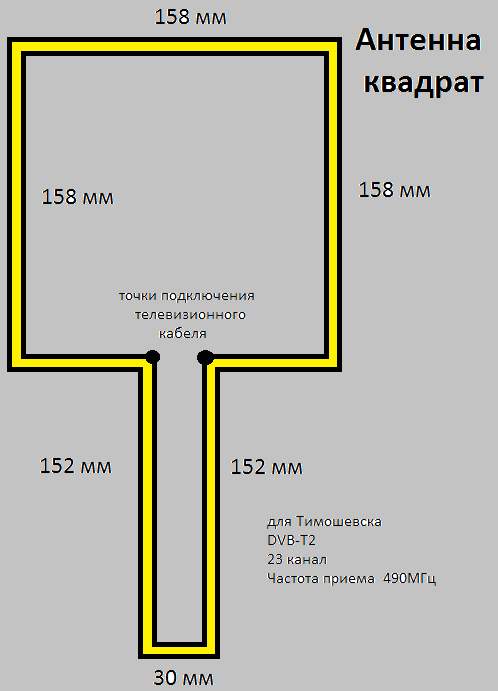

1. Сначала следует вырезать из фольги квадрат. Он должен иметь размер 13 сантиметров по внешней стороне, а ширина полоски фольги должна составлять 1,5 сантиметра. В нижней части в центре следует вырезать 3-миллиметровый прямоугольник, что позволит произвести размыкание рамки.
2. Вырезанный кусок фольги следует приклеить к дощечке. Теперь к квадрату из фольги необходимо припаять внутренний стержень экранированного провода справа и оплетку слева. Делать это необходимо чуть со сдвигом вправо от центральной прорезки – где-то на 2,5 миллиметра. Кстати расстояние между экранированным проводом и оплеткой должно быть таким же. Тут нужно сказать, что если антенну будут использовать для работы в УКВ-диапазоне, то размер квадрата следует увеличить до 15 сантиметров, а ширина фольгированной полоски в таком случае будет составлять где-то 18 миллиметров.

Важно! Если требуется усилить сигнал для такого типа антенны, то ее можно обмотать куском проволоки, выполненной из меди. Ее свободный конец должен быть выведен в форточку.

Кроме того, есть очень простой вариант создания простенькой радиоантенны. Нам потребуется иметь под рукой такие материалы и инструменты:

• паяльник;
• штекер, чтобы присоединить антенну к радиоприемнику;
• роликовые блоки, что позволяют зафиксировать антенну в нужном положении;
• стальная проволока;
• медная проволока;
• рубильник;
• керамические изоляторы.

Тут все будет крайне просто – достаточно просто соединить между собой при помощи паяльника провода, штекер и ролики. А стыки необходимо будет замотать изолентой для усиления конструкции и сохранения ее целостности. Кроме того, чтобы такая антенна смотрелась максимально эстетично, ее можно установить на специальную подставку, предварительно сделанную из дерева. Как можно убедиться, существует немалое количество моделей антенн, каждая из которых может обеспечить качественный радиосигнал в различных условиях.

Рекомендации

Если говорить о рекомендациях по созданию и использованию таких антенн, то в первую очередь следует отметить несколько.

• Рядом с подобным приспособлением не должно быть каких-либо металлических посторонних предметов. В противном случае они могут стать помехой для улавливания сигнала или отражать его, что также негативно скажется на качестве его приема.
• Следует позаботиться о защите антенны от воздействия природных факторов. В противном случае ее части могут проржаветь и рано или поздно устройство попросту выйдет из строя.
• В большинстве случаев обязательно следует сделать перед началом работ чертежи, где нужно подробно прописать габариты и размеры устройства, его тип, а также алгоритм действий для его создания. Это даст возможность быстро и точно реализовать тот или иной замысел и получить качественно работающую антенну для приема устойчивого FM-сигнала.

Как сделать радиоантену своими руками за 15 минут, смотрите далее.

FM-антенна своими руками.

Приветствую читателей и подписчиков. В комментариях и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц). Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов. Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат.

Необходимые материалы и инструменты:

• Высушенная доска, ДВП, диэлектрический материал.
• Металлическая фольга.
• Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
• Штекер для подсоединения к радиоприёмнику.
• Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала. К нижнему краю квадрата, справа или слева от выреза, припаивается  центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм. Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна.

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

• Сердечник из феррита от строчного трансформатора старого лампового телевизора.
• Клей, липкая, изоляционная лента.
• Латунная или медная фольга.
• Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
• Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке. Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника,  остальные выводы — к клемме «Антенна». Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля.

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

• Отрезок телевизионного кабеля от 1,5 м и более.
• Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
• Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции. Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте. Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

FM антенна своими руками: устройство и подключение

Радиотехника родила великое число конструкций, даже не вникая в то, что антенна FM-диапазона, возможно выделить три вида: линейные, апертурные, бегущей поверхностной волны. Второй тип знаком каждому, традиционные спутниковые тарелки, понятно, в радиоприеме не участвуют. Апертурой называется раскрыв антенны. Что касается конструкций бегущей волны, видное место занимают волновые каналы. Антенны Удо-Яги видел каждый, изучая крышу: стоит мачта, к вертикали прикреплен горизонтальный прут, усеянный отрезками проволоки. Волновой канал, ловящий телевидение. Отличие конструкций для радио ограничено направлением. Поляризация вертикальная, директоры натыканы сообразно.

Отличительной особенностью считаем хорошие направленные свойства, приличное усиление, подходит для стационарных объектов, не годится подвижным. FM-антенна своими руками изготавливается, учитывая особенности будущего местоположения — в одном случае пригодным будет одно решение, противном – другое…

Конструкция антенн FM-диапазона

Назначение FM-антенн охватывает преобразование эфирных волн в электрический ток, достигающий приемника. В радиотрансляциях применяется линейная поляризация, накладывает отпечаток на вид антенны. Простейшая – известный полуволновой вибратор. Недостаток невелик: направленные свойства отсутствуют напрочь, большое число помех со всех направлений. Однако для мобильных устройств иного не нужно. Объект совершает вариации в пространстве, антенна FM-диапазона продолжает выполнять функции. Для стационарных устройств больше подойдет нечто наподобие волнового канала. Стоит раз-навсегда найти луч приема, больше не совершать действий. Что касается полуволнового вибратора, называется, потому что протяженность конструкции составляет половину длины волны.

Идеально будут ловиться один-два канала. Для радиовещания не критично, активная полоса умещается отрезком порядка 10 МГц. Однако случается, хотят расширить диапазон приема. Несколько вибраторов соединяются параллельно вертикально, паяются на круглые образующие цилиндрами. Приводим ниже рисунок пересчета длин одного вида устройств другими.

n – число вибраторов, выстроившихся рядком; L – общая высота решетки ((n – 1) х расстояние меж вибраторами), D – диаметр цилиндра из образующих. Имеется линейная антенная решетка, составленная вибраторами, допустимо видоизменить к цилиндрической. Зачем делать. Если попытаться создать сплошной, даже цилиндрический вибратор большого диаметра, получится массивное устройство, не выдержит мачта. Научное название цилиндрической конструкции – диполь Надененко.

Чтобы рассчитать волновое сопротивление устройства для согласования, требуется знать эквивалентный диаметр Dэкв, вычисляемый по формуле: Dэкв = Dⁿ √nd/D. Затем требуемую величину рассчитывают, следуя следующему выражению: Rо = 120 (ln (l/d) – 1).

Понятно, получить нужные 50 Ом не всегда получится, потребуются согласующие устройства. Выполняя поставленные цели (расширение полосы пропускания), вибраторы часто крепятся по направляющим конуса, веером расходясь от центра к краям. Часто форма приемника образуется сталью, жестью, длина вдоль проводника больше половины волны. Примечательно, что резко повышается волновое сопротивление, в некоторых случаях позволит довести величину до 300 Ом, запитать соответствующим кабелем (найдете в продаже, вопрос обсуждался обзором по конструированию антенн радиодиапазона).

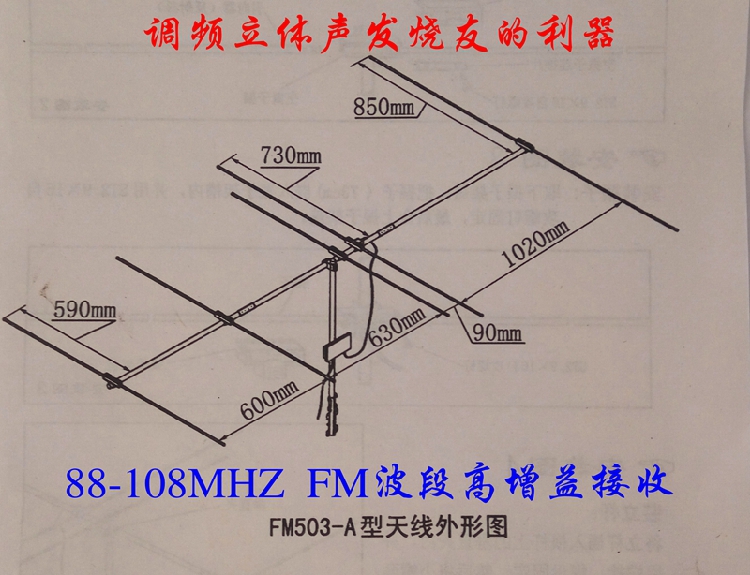

Часто встретим конструкцию антенны типа волной канал, использующую петлевой вибратор, рассматриваемый обзорами портала ВашТехник. Благодаря ухищрениям, удается ловить больше каналов, прием качественнее. Ниже приведена таблица, где проследите значение рабочей полосы антенны FM относительно диаметра проводника d, длины волны. Исходя из сведений, поймем, какого эффекта достигнет расположивший вибраторы на цилиндрических поверхностях, формулу пересчета к линейным привели. В таблице под буквой В понимается выражение 0,71 fрез/Q. Где Q – добротность, резонансная частота совпадает с каналом. Если хочется расширить диапазон приема, полагается сконструировать антенную решетку.

Процесс монтажа:

1. В случае параллельных вибраторов соединяются шинами по обоим концам. Каждая проходит перпендикулярно, объединяя элементы.
2. Что касается цилиндрической конструкции, концы сгибаются в одну точку (торцы напоминают конус с образующей под углом 45 градусов). Спаиваются вместе.

Если самостоятельно сделать FM-антенну указанного толка, качественный прием обеспечен.

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

• При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
• В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
• Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование. В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Как сделать антенну для радио своими руками

Самодельная антенна для работы радио в режиме FM – это хорошая возможность для улучшения качества приёма сигнала в диапазоне 88-108 МГц. Для начала мы рассмотрим, как заменить стандартную антенну на устройство другого типа – дипольную.

Многие типы приёмников имеют разъём для подключения простой внешней антенны – как правило, встроенной или телескопической штанги. Сделать хорошую FM-антенну своими руками вы сможете даже за небольшие деньги. Для этого достаточно одного визита в ближайший магазин хозяйственных товаров.

Необходимые средства

Набор инструментов и деталей будет таким:

1. Керамические изоляторы, а также соединительные элементы для них. Нельзя допустить замыкания антенного провода на близлежащие конструкции. Такие средства можно приобрести на рынке радиотоваров или найти в старых строениях.

2. Тонкий трос из стали для подсоединения изоляторов.

3. Роликовые блоки. Мы используем их с целью установки внешней T-образной антенны для радио в натянутом состоянии.

4. Штекер, чтобы подключить антенну.

5. Устройство для защиты от грозы. Двухпозиционный рубильник должен служить именно для такой цели. Хорошая наружная антенна способна быстро отключаться от аппаратуры и заземляться во время грозы.

6. Отрезок проволоки из меди. Диаметр – 1,5-2 мм. Также вы можете воспользоваться проволокой из стального материала в оболочке из цинка. Медь будет более удобна, чтобы сделать работы по монтажу.

Виды антенн

Антенны FM-диапазона можно условно разделить на три отдельных вида:

• бегущей поверхностной волны;
• линейные;
• апертурные.

Схема и принцип работы апертурных антенн

Апертурой называется разворот антенны. Волновые каналы – это, скорее, частный случай конструкций с бегущей волной. Директоры в их модулях расположены так, что они обладают вертикальной поляризацией. Именно на волновом канале ловится телевидение. Антенна FM позволяет учесть особенности будущего местоположения.

Монтаж уловителя радиосигнала

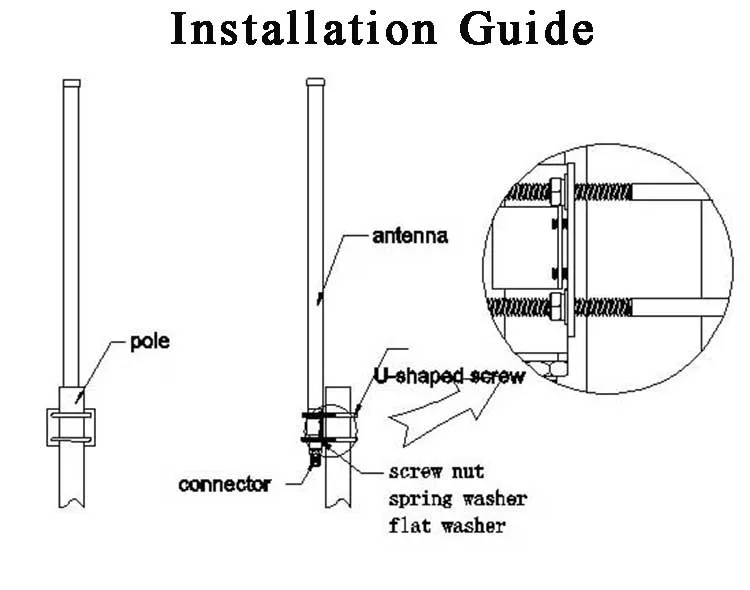

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Схема установки опор

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей. Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке. Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

Пример резонансной рамочной антенны

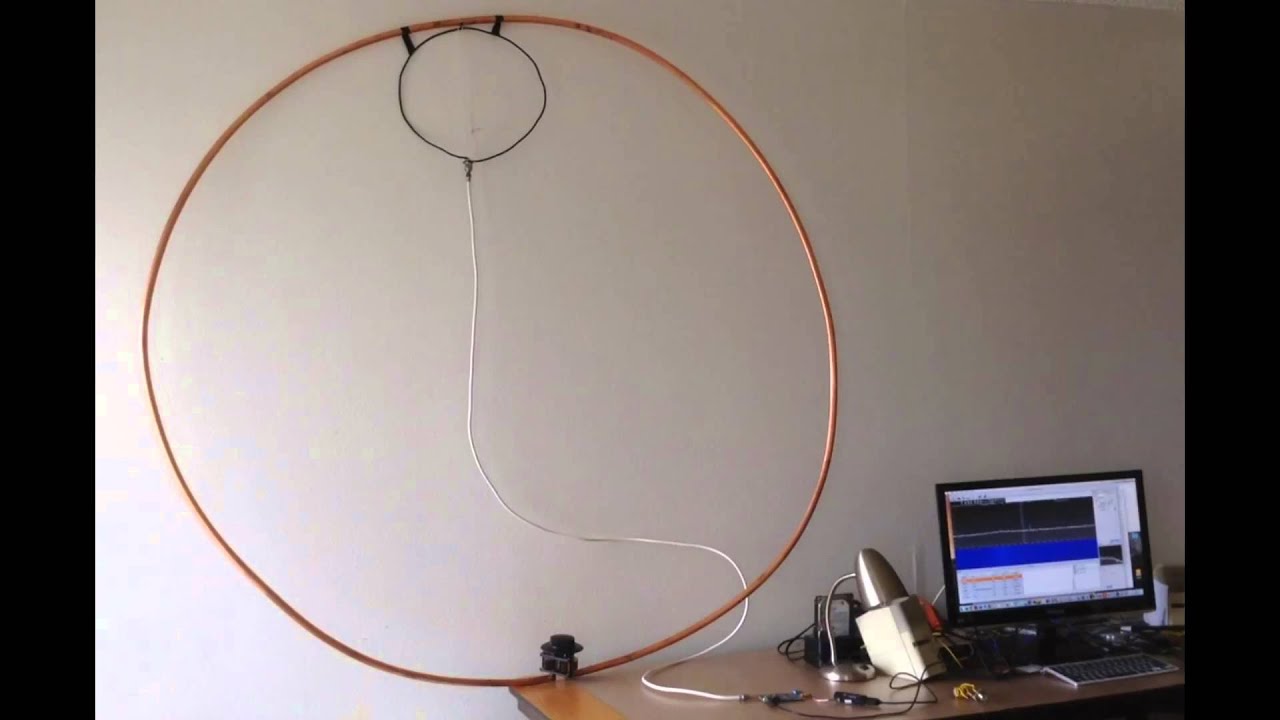

Резонансные рамочные антенны с успехом используются механиками, чтобы принимать коротковолновые сигналы. Чтоб вести направленный приём сигнала, достаточно просто повернуть антенну в любой возможной плоскости. Магнитная составляющая поля радиоволны позволяет принимать сигнал намного чище.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

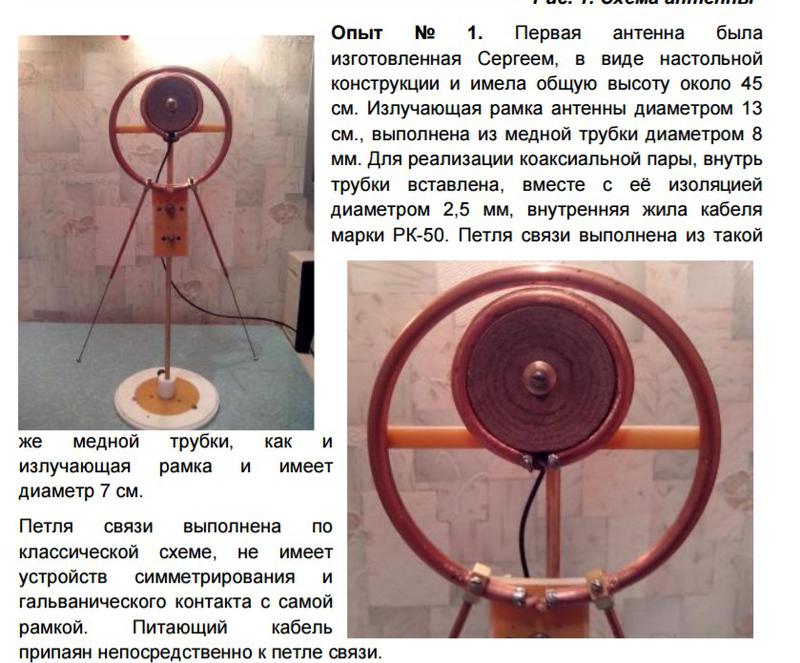

Схема резонансной рамочной антенны Рахматтулаева

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Выводы

Мы предложили вашему вниманию популярные типы антенн для радио, которые можно сделать своими руками. Большинство таких решений достаточно просты для изготовления дома, а простота их настройки позволит без труда справляться с самыми сложными проблемами.

Вам понравилась инструкция? Делитесь ею в социальных сетях и на страницах своих сайтов. Оставляйте в комментариях свои заметки и советы нашим пользователям.

Как подключить FM-антенну к приёмнику DIY

Как заядлый слушатель FM-радио, вам, вероятно, понадобится знать, как подключить FM-антенну к приемнику в какой-то момент вашей жизни.

Установление этого соединения имеет решающее значение для получения наилучшего приема для вашего ресивера.

Посмотрим правде в глаза; вы не захотите, чтобы на заднем плане были статические помехи или помехи, когда вы слушаете любимую песню на любимой радиостанции.

Нужен ли мне эксперт для подключения и работы моей системы? Нет, ты не.Подключить FM-антенну к приемнику — довольно простая задача.

Все, что вам нужно, — это несколько инструментов и оборудования для начала работы. Самое приятное то, что эти предметы не будут стоить ни руки, ни ноги.

Вооружившись соответствующими инструментами, ваша система будет готова к работе в кратчайшие сроки.

Прежде чем обсуждать, как подключить FM-антенну к приемнику, давайте рассмотрим лучший способ улучшить общий FM-прием для вашей системы.

Как улучшить прием FM-сигналов для вашего приемника

Чтобы понять, как улучшить прием FM при настройке приемника, вы должны понимать, что вызывает плохой прием FM.

Ниже представлены некоторые из основных факторов, влияющих на входящий FM-сигнал.

Какие факторы могут помешать входящему FM-сигналу?

• Наличие направленной антенны может ограничить мощность сигнала, когда антенна расположена не в направлении станции FM-передатчика.
• Аналогичным образом, наличие разнонаправленной антенны увеличивает вероятность помех. Кроме того, наличие нескольких радиостанций, подключенных через одну антенну, может привести к ухудшению качества сигнала.
• Расстояние между передатчиком местной FM-станции и приемником имеет большое значение. Чем дальше вы находитесь от FM-станции, тем меньше вероятность получения сигнала приличной мощности.
• И наоборот, чем ближе вы к станции, тем больше вероятность того, что ваш приемник будет подавлен передатчиком.
• Помехи, вызванные препятствием, могут ослабить принимаемый FM-сигнал. Физические объекты и материалы, такие как здания, мосты и крыши, могут ограничивать уровень принимаемого сигнала, поглощая FM-сигнал.
• Большие деревья с вытянутыми ветвями вызывают расслоение FM-приема, что также может повлиять на ваш сигнал.
• В некоторых случаях передаваемые FM-сигналы могут отражаться от поверхностей и достигать антенны в разное время.
• Этот тип отражения сигнала может увеличить уровень шума при приеме FM.
• Движущиеся автомобили, линии электропередач, оборудование связи и летательные аппараты могут ухудшить качество сигнала, получаемого от местной FM-станции.
• Большинство этих машин генерируют электромагнитные помехи, которые имеют тенденцию вызывать помехи.
• Наличие некачественной антенны, кабеля и приемника может увеличить уровень помех, которые могут возникнуть.
• Некоторое радиооборудование может не обеспечивать качество приема FM-сигналов без появления шума.
• В таких случаях внутренние электронные компоненты, составляющие устройство, имеют низкое качество.
• Следовательно, такие неполноценные части могут создавать помехи, которые могут повлиять на качество FM-сигнала.

Как можно ограничить факторы, влияющие на качество сигнала FM?

• Если вы используете направленную антенну, убедитесь, что она направлена ​​в правильном направлении.Кроме того, избегайте использования разнонаправленных антенн без необходимости.
• Если вы используете комнатную антенну, вы получите максимум от нее, установив ее рядом с окном. Это снижает вероятность помех.
• Если ваше приемное оборудование расположено слишком далеко от радиостанции, установка усилителя может увеличить мощность вашего FM-сигнала.
• И наоборот, установка аттенюатора может снизить мощность сигнала, если ваше оборудование расположено слишком близко к передатчику FM-станции.
• Не устанавливайте антенну там, где нет явных препятствий. Устраните все препятствия, от которых вы можете избавиться, чтобы ваша антенна находилась в зоне прямой видимости передатчика местной FM-станции.
• Не жертвуйте качеством вашего оборудования. Покупка приличной антенны и приемника избавит вас от лишних хлопот.
• Периодически проверяйте все кабели, соединяющие вашу систему, на предмет повреждений. Повреждение внешнего покрытия проводов может быстро внести шум в радиосистему приемника.

Как подключить FM-антенну к приемнику (сделай сам)

Подключение FM-антенны к приемнику — это простое и интересное занятие, которое можно выполнять в одиночку или с детьми. Все, что вам нужно, — это подходящее оборудование, инструменты и пошаговое руководство, которое поможет вам в этом.

Могу ли я использовать какой-либо инструмент или оборудование для работы моей FM-радиосистемы?

Использование неправильных инструментов и оборудования может привести к истощению и невозможности достичь того, что вы намеревались сделать.

Необходимые инструменты и оборудование

Инструменты и оборудование, необходимые для подключения FM-антенны к приемнику, включают следующее.

• Набор плоскогубцев.
• Набор отверток.
• Антенна.
• Приемник.
• Подходящий кабель.
• Зажимы.
• Автоперевозки труб.
• Лестница.

Набор плоскогубцев

• Вам понадобится набор плоскогубцев как минимум трех типов. Вам понадобятся обычные плоскогубцы, кусачки и плоскогубцы.
• Обычные плоскогубцы подходят для скручивания жил кабеля.
• Кусачки удобны для резки кабелей и других предметов.
• Длинногубцы позволяют работать с проводами в труднодоступных местах.
• Базовый набор плоскогубцев стоит немногим более 20 долларов. Набор премиум-класса, вероятно, может стоить более 50 долларов.

Набор отверток

• Вам также понадобится набор отверток для завинчивания и откручивания шурупов на поверхностях и оборудовании.
• Если вы не можете получить весь набор, убедитесь, что у вас есть как минимум отвертка с плоской головкой и звездообразной головкой, поскольку большинство винтов бывают любой из этих форм.
• Вы можете получить приличный набор отверток всего за 10 долларов.

Антенна

• Наличие подходящей антенны имеет важное значение для успеха вашего проекта. Как правило, вы можете выбрать один из двух типов антенн: комнатные и наружные.
• Постарайтесь использовать внешнюю антенну при установке FM-радио, поскольку наружные антенны обычно лучше, чем их внутренние аналоги. Кроме того, внешняя антенна может быть направленной или всенаправленной.
• Направленная антенна может принимать только одиночные FM-сигналы, передаваемые в направлении ширины луча антенны. Этот тип антенны обычно имеет высокий уровень усиления, обеспечивая приемник сильным FM-сигналом.
• Следовательно, использование этого типа антенны может быть более подходящим, когда FM-передающая станция находится дальше от вашего местоположения.
• С другой стороны, всенаправленная антенна может принимать FM-сигналы со всех сторон. Однако универсальность этой антенны значительно снижает ее коэффициент усиления.
• В результате вы, вероятно, получите более слабые сигналы, если подключите приемник с всенаправленной антенной.
• Тем не менее, вы можете подключить свою FM-систему с этим типом антенны, когда находитесь на небольшом расстоянии от радиостанции.
• Если ваша установка находится в городской местности, где наличие наружной антенны может быть довольно сложной задачей, то вам лучше всего подойдет комнатная антенна.
• Главное здесь — иметь высококачественную комнатную антенну, которая меньше всего подвержена влиянию многочисленных сигналов, существующих в типичной городской среде.
• Комнатные антенны бывают двух типов: комнатная антенна с усилением и без усиления.
• Внутренние антенны с усилением обычно обеспечивают сильный сигнал. Однако за такой сильный прием приходится платить.
• В систему попадает значительное количество шума, что делает настройку радио не очень приятной для прослушивания.
• Комнатные антенны без усилителя бывают двух типов. Эти антенны представляют собой двунаправленную дипольную и полуволновую вертикальную антенну.
• Стоимость FM-антенн варьируется в широких пределах.Комнатные антенны могут стоить всего 7 долларов, а внешняя FM-антенна — почти 90 долларов.
• Стоимость каждого типа антенны обычно зависит от его качества, марки и типа.

Приемник

• FM-приемник — это электронное устройство, которое демодулирует FM-сигнал в аудиосигнал.
• Ваш приемник должен получать питание от набора батареек или путем подключения его к электрической розетке.
• Большинство приемников состоят из серии фильтров и усилителей для улучшения демодулированного аудиосигнала.
• Ресивер, скорее всего, будет иметь несколько интерфейсов ввода / вывода на задней панели, что позволяет подключать системы усилителей, динамики и другое звуковое оборудование.
• Стоимость FM-приемника зависит от марки и выходной мощности. Типичный высококачественный FM-приемник мощностью 500 Вт может стоить от 70 до 100 долларов.

Кабельная проводка

• Обычно для подключения FM-антенн к приемникам используются три вида кабелей. К этим типам кабелей относятся кабель 300 Ом, коаксиальный кабель RG59 / U и коаксиальный кабель RG6 / U.
• Кабель на 300 Ом — это двухжильный кабель, который использовался много веков назад. Имеет низкий коэффициент потерь энергии.
• Однако для подключения антенны к приемнику вам, вероятно, понадобится штекерный соединитель трансформатора согласования антенны.
• RG59 / U и RG6 / U представляют собой коаксиальные кабели с сопротивлением 75 Ом. Коаксиальный кабель RG6 / U работает так же, как кабель RG59 / U, но дает меньше общих потерь.
• Приличная длина домашнего кабеля на 300 Ом не обойдется вам дороже 10 долларов. Аналогичным образом, стоимость соединителя трансформатора, согласующего вилку антенны, не будет превышать такую ​​же цену.

Зажимы, кабельные каналы, лестницы и прочее

• Использование зажимов или кабельных каналов позволяет аккуратно уложить кабели.
• При работе на крыше может потребоваться лестница.
• Вы также можете предоставить другие инструменты, например, клейкую ленту. Держите под рукой все предметы, которые, по вашему мнению, могут облегчить вашу установку.

Что еще узнать о том, как улучшить прием FM? Посмотрите это видео;

Пошаговое руководство по подключению FM-антенны к приемнику

Для подключения FM-антенны к приемнику не требуются огромные технические знания или степень в области электротехники.

Имея в своем распоряжении подходящие инструменты, вы можете сэкономить деньги и сэкономить деньги. Это простое пошаговое руководство позволит вам подключить вашу FM-систему в течение часа.

Шаг 1:

Отметьте, где должна располагаться каждая единица оборудования. Обязательно приобретите кабель соответствующей длины. Количество необходимого кабеля будет зависеть от расстояния между FM-антенной и приемником.

Шаг 2:

Убедитесь, что у вас есть все перечисленное оборудование и инструменты, необходимые для успешной установки.

Вы можете столкнуться с трудностями при установке, если вам придется пойти и купить то, что вам нужно, во время установки FM-системы.

Шаг 3:

Установите антенну в предполагаемом месте. Если вы используете внутренний кабель, вы можете просто разместить его у окна или сверху приемника.

Установить внешний кабель может быть немного сложнее, особенно если вы боитесь высоты. Тем не менее, вы можете легко установить всенаправленную наружную антенну у основания крыши, используя лестницу.

Шаг 4:

Подсоедините один конец кабеля 300 Ом (или любого другого кабеля) к антенне и проложите кабель к приемнику. Используйте набор плоскогубцев, чтобы очистить и перерезать метательные кабели, где это необходимо.

Возможно, вы захотите закрепить кабель или закрепить его трубкой, чтобы ваша установка выглядела аккуратно и аккуратно. Однако использование зажимов или кабельных каналов не является обязательным.

Шаг 5:

В случае кабеля на 300 Ом подключите кабели к разъему трансформатора, согласующемуся с вилкой антенны, с помощью отвертки.Этот разъем напрямую подключается к разъему FM на задней панели приемника.

Шаг 6:

Дважды проверьте все свои соединения, чтобы убедиться, что все подходит как надо.

Шаг 7:

Наконец, включите приемник и настройтесь на частоту FM-станции, которую вы хотите слушать.

Чтобы узнать больше о том, как подключить FM-антенну к приемнику, посмотрите это видео.

Вердикт

Процесс подключения FM-антенны к приемнику довольно прост.По шкале от 1 до 10 сложность настройки этой системы составляет 4.

Все, что вам нужно, это несколько инструментов и оборудования. Это дает вам возможность весело провести время со своими детьми.

Основные инструменты, необходимые для выполнения работы, — это в основном плоскогубцы, отвертки и лестница. Вам также понадобится FM-антенна, моток кабеля и приемник.

С помощью этих элементов вы можете быстро подключить FM-антенну к приемнику менее чем за час.

6 способов сделать свою собственную антенну HDTV по доступной цене

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T).Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.

Причины сделать самодельную HDTV-антенну

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

На ум приходит несколько причин:

• Беспроводное телевидение дешевле, чем кабельное, и вам нужно отрезать шнур (но сначала рассмотрите эти подводные камни).
• Вы не можете позволить себе антенну заводского изготовления.
• Ваша антенна сломалась во время шторма, и вам нужно срочно заменить ее.
• Вам просто нравится делать свое собственное снаряжение.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов.Каждый из них имеет немного отличающийся дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет.Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Как только вы закончите, вы сможете принимать обычные телеканалы OTA.Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

1.Самодельная ТВ-антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!

Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L.Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это легкая часть.Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши. В видео YouTube LaneVids вешает кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна всего несколько дюймов в длину!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2.ТВ-антенна DIY из картона и фольги

Эта версия DIY HDTV-антенны — немного более продуманный вариант, она обойдется вам менее чем в 5 долларов.Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту ТВ-антенну своими руками.

Эта сборка требует:

• 4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
• 1 х лист алюминиевой фольги
• Этот шаблон для печати

Также вам понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя сумма в 5 долларов — это, вероятно, самый минимум.Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3.Самодельная антенна «Фрактал»

Визуально ошеломляющая антенна для приема HDTV, эта самодельная сборка, вероятно, является самой эстетичной версией этого проекта.

Это требует:

• Лист алюминиевой фольги
• 1 х балун конвертер
• 2 коротких провода
• 1 лист прозрачного гибкого пластика

Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к листу фольги и вырезана.В свою очередь, их следует приклеить к каждой стороне пластикового листа, убедившись, что они выровнены.

Соедините балун с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции.и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.

4.Вешалка для одежды DIY TV Antenna

Наконец, вот один из наших собственных проектов антенн HDTV.Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной. Я построил это в 2015 году, и он до сих пор работает.

Ключевые компоненты этой сборки:

• Короткий отрезок дерева 3×1
• 8 металлических вешалок
• 2 одноразовых гриля для барбекю
• 18 винтов и 18 соответствующих шайб
• Какой-то провод

Стоит отметить, что этот вариант антенны сложнее других.

Как и положено более крупному и прочному проекту, на сборку потребуется больше времени, чем для других сборок.Однако после тестирования и установки вы сможете получать надежное цифровое телевидение по воздуху.

На видео выше я тестирую его внизу, и сигнал достаточно хороший.Однако, если переместить его на крышу, результаты будут идеальными.

Прочтите наше руководство по антенне HDTV для получения полных инструкций.

5.Big Bertha: антенна для приема на большие расстояния своими руками

Построенная еще в 2009 году, эта самодельная антенна для цифрового телевидения продолжала использоваться по состоянию на 2018 год.«Большая Берта», выносливая и рассчитанная на долголетие, также огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Большая Берта — это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке.Готовая сборка огромна, а результаты впечатляют.

Научитесь делать самодельную телевизионную антенну из мотыги, следуя подробному руководству с инструкциями.

6.ТВ антенна сверхдальнего действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как «сельская» осевая / спиральная антенна сверхбольшого радиуса действия «, она действительно огромна.Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя это более длинное видео, основные моменты собраны в начале.

Для этого проекта очень пригодятся длинный кусок дерева, много проволоки и круглая решетка для барбекю.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Сделай сам HDTV-антенны — просто и недорого

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн представляет собой сравнительно простую конструкцию.После того, как все сделано, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и на оптимальной высоте), должны быть получены хорошие телевизионные изображения.

Мы показали вам, как построить шесть проектов антенн своими руками:

1. Антенна с помощью скрепки
2. Карта и фольговая антенна
3. Фрактальная антенна
4. Антенна вешалки
5. Большая Берта
6. Самодельная телевизионная антенна сверхдальнего действия

Помните, что эти антенны предназначены для использования с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам нужно его заполучить.К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в хитростях, связанных с технологиями DIY, попробуйте сначала сделать несколько простых исправлений, чтобы подготовиться, прежде чем продолжить.

Эти небольшие приложения-ярлыки позволяют легко получить доступ к настройкам, приложениям и функциям из любого места на телефоне Android.

Читать далее

Заместитель редактора по безопасности, Linux, DIY, программированию и техническому объяснению, а также производитель действительно полезных подкастов с большим опытом в поддержке настольных компьютеров и программного обеспечения.Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Как сделать дипольную антенну FM »Примечания по электронике

Детали простой в сборке конструкции дипольной FM-антенны, которую можно легко собрать и использовать для приема широковещательных FM-сигналов внутри помещений. .

Дипольные антенны Включают:
Основы дипольных антенн Ток и напряжение Полуволновой диполь Сложенный диполь Короткий диполь Дублет Длина диполя Дипольные корма Диаграмма излучения Построить ВЧ диполь Инвертированный V-диполь Многополосный ВЧ диполь вентилятора Многополосный ВЧ диполь-ловушка Антенна G5RV Конструкция диполя FM

Одна из областей, в которой часто используются дипольные антенны, — это прием радиовещания в диапазоне УКВ FM.Многие тюнеры Hi-Fi и другие радиоприемники имеют входные разъемы, которые принимают входной сигнал от коаксиального фидера, и там, где не используется внешняя антенна, дипольная антенна может стать отличным решением.

Дипольная антенна FM, скорее всего, обеспечит значительно лучший прием по сравнению со многими другими импровизированными решениями, которые могут быть использованы.

Сделать простую дипольную FM-антенну своими руками довольно просто. Их можно изготавливать разными способами и с минимальными затратами. Они могут оказаться идеальным решением для внутренней FM-антенны, возможно, на чердаке или на крыше, или их можно использовать, когда требуется временная антенна.

Если они будут использоваться для внутреннего использования, то нет необходимости использовать дорогие материалы, чтобы гарантировать, что они не пострадают от погодных условий. Вместо этого для внутреннего использования диполь DIY VHF FM может быть изготовлен из общедоступных материалов, и поэтому стоимость, вероятно, будет минимальной. Возможно, даже удастся сделать простой FM-диполь, используя предметы, которые уже могут быть в ящике для мусора, в мастерской или гараже.

Основы дипольной антенны

Дипольная антенна состоит из двух полюсов или частей.Для полуволнового диполя каждая ножка диполя будет длиной в электрическую четверть волны.

Длина диполя определяется частотой срабатывания. Диапазон FM-вещания простирается от 87,5 МГц до 108 МГц. Это довольно широкая полоса пропускания, которую может покрыть резонансная антенна, такая как дипольная антенна, но, поскольку она используется только для приема, характеристики на краях полосы не так важны, как если бы она использовалась для передачи.

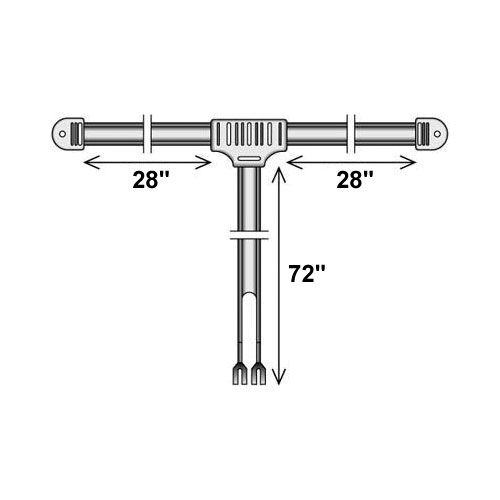

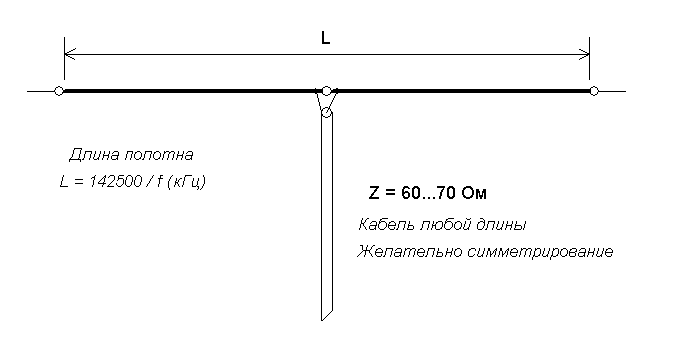

Базовая конструкция дипольной FM-антенны показана ниже.

На схеме каждое плечо дипольной антенны присоединено к фидеру. Это может быть либо открытый механизм подачи проволоки / сдвоенный механизм подачи, либо может использоваться коаксиальный кабель. Строго говоря, при использовании коаксиального или коаксиального кабеля следует использовать балун. Это связано с тем, что коаксиальный кабель называется несимметричным фидером, то есть внешний экран соединен с землей, а антенна сбалансирована. Однако для этого применения не должно быть заметного ухудшения характеристик, и дипольная антенна VHF FM должна нормально работать без нее.В этом случае внутренний провод коаксиального кабеля подключается к одной ножке диполя, а внешний провод (оплетка) коаксиального кабеля подключается к другой ножке дипольной антенны.

Как сделать простую конструкцию дипольной FM-антенны своими руками

Чтобы сделать простую дипольную FM-антенну своими руками, нужно всего несколько предметов. Обычно это:

• Двойной шлейф — сдвоенный шлейф от сети — это идея, но мы использовали старый шлейф для динамиков.
• Хомут — для фиксации центра диполя и предотвращения выхода гибкого кабеля за пределы необходимого.
• Нить или шпагат для закрепления концов диполя в соответствующих точках крепления (при необходимости).
• Разъемы — для подключения к коаксиальному кабелю.

Одним из преимуществ использования гибкого кабеля питания является то, что при использовании в качестве фидера для радиочастотных сигналов этот тип проволоки достаточно близко приближается к 75-омному сдвоенному или открытому механизму подачи проволоки. Это удобно, если требуется разумная длина. Для изготовления дипольной FM-антенны мы использовали дешевый акустический провод.

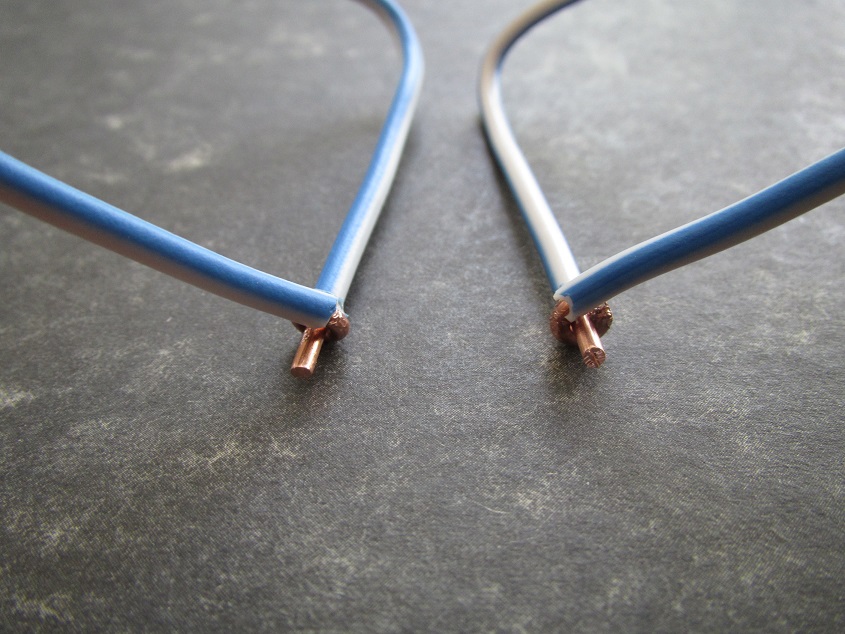

Чтобы создать УКВ-дипольную FM-антенну, сначала в кабеле должны быть разделены два изолированных провода и разомкнуты. Затем следует закрепить центр, чтобы кабель не выходил дальше. Один из способов сделать это — использовать ленту для галстука, которую можно приобрести в большинстве магазинов электронных компонентов. Неразрезанный провод можно использовать в качестве фидера для антенны.

можно использовать стяжную ленту. Общая длина антенны должна составлять около 150 см, т.е.е. каждая нога должна быть 75 см. Эта длина должна привести к небольшому падению резонансной частоты в нижней половине диапазона FM-вещания, но часто в этом регионе можно найти более популярные станции. Если требуется, чтобы резонансная частота была выше, антенну можно немного укоротить.

Длину довольно легко вычислить по одному из следующих уравнений:

длина (дюймы) = 5905 Af

Иногда используемые уравнения немного различаются по используемым константам, поскольку это зависит от множества факторов, включая используемый провод, окружающую среду, частоту и тому подобное.Однако это очень хорошая отправная точка и, безусловно, достаточно хороша для изготовления дипольной FM-антенны.

Концы проволоки можно завязать узлами, как показано на рисунке, чтобы ее можно было прикрепить к веревке или веревке для установки на чердаке и т. Д. Если это будет сделано, длину следует отвести до конца проволоки и любая проволока, которая является частью узла или загнута назад, не должна входить в длину. Завязывание провода добавит индуктивности к концу провода, возможно, сделав его немного длинным, но это должно быть хорошо для приема.

Поскольку у нас уже был проложен коаксиальный кабель по всему дому, наша антенна была подключена к коаксиальному разъему, а ответная версия была прикреплена к коаксиальному кабелю. Следует отметить, что сдвоенный фидер, такой как тот, который образован гибким проводом, не работает должным образом при прокладке на большие расстояния через птичник, и потери сигнала будут расти — лучше использовать коаксиальный кабель, поскольку это не влияет на это таким же образом.

При установке антенны как можно дальше на крыше антенна должна находиться подальше от металлических предметов, так как это снизит уровни сигнала.В частности, концы антенны более чувствительны к близлежащим металлическим предметам.

Мы подвесили антенну на чердаке или на крыше. Поскольку в наши дни многие УКВ-ЧМ-станции используют вертикальную поляризацию, мы установили диполь вертикально: один конец прикрепили к удобному гвоздю в деревянной конструкции крыши, а другой конец удерживали грузом. Коаксиальный кабель был выведен под прямым углом — насколько это возможно в этих обстоятельствах!

Как сделать складную дипольную антенну УКВ ЧМ

Многие тюнеры Hi-Fi УКВ FM имеют входное сопротивление 300 Ом, а также стандартный вход 75 Ом.Этот вход обычно имеет винтовые клеммы, хотя иногда они имеют специальный разъем на 300 Ом. Этот вход идеально подходит для использования со складчатой ​​дипольной антенной VHF FM, которую можно очень просто собрать. Для этого требуется только ленточный кабель длиной 300 Ом (а не многожильный ленточный кабель для компьютера), который можно купить в большинстве магазинов электронных компонентов.

Первый этап — отрезать длину немного больше, чем требуется для дипольного элемента. С обоих концов центральный пластик нужно обрезать, а оставшуюся проволоку с обеих сторон зачистить и соединить вместе.Это нужно делать, убедившись, что общая длина элемента правильная.

Следующий этап — обрезать нижнюю проволоку по центру. Провода должны быть зачищены, чтобы можно было прикрепить второй отрезок ленты. Его можно сделать любой подходящей длины, имея в виду, что это может привести к разумным потерям, если оно будет проложено в доме рядом с другими объектами. Это позволяет использовать ленту 300 в качестве подающего устройства. Это может быть любая подходящая длина.

Эта дешевая и простая дипольная антенна VHF FM подходит для районов с высоким уровнем сигнала или может использоваться в качестве временной меры. Ленточный кабель 300, как правило, чистый, и его довольно легко спрятать. Часто антенну такого типа можно закрепить за карнизом для штор или большим предметом мебели.

Дипольная антенна часто является идеальным решением для антенны для приема радиопередач в диапазоне УКВ FM. ЧМ-дипольная антенна может быть дешевым и эффективным решением, и они могут быть выполнены в различных формах — выше приведены только две идеи, но можно сделать УКВ-дипольную ЧМ-антенну многими другими способами в зависимости от того, что может быть доступны и каковы требования.

Другие темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Параболическая рефлекторная антенна Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВ Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

ТВ-антенна, которую можно сделать из уже имеющихся у вас дома

Интернет

Люк Баума • 7 марта, 2019

Телевизионная антенна — отличный способ получить множество HD-каналов, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для телевизора.

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете выпрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитные слои вокруг жилы коаксиального кабеля примерно на ¼ дюйма от конца (я имею в виду, будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, вы получаете то, за что платите. Если вы не получаете прием, который, по вашему мнению, должен иметь самодельная антенна, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем регионе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

Мощная современная самодельная антенна HDTV: 7 шагов (с изображениями)

Телевизионные антенны существуют уже много лет — и люди пробовали всевозможные неприглядные вещи, чтобы «исправить» их или заставить работать лучше — от прикрепления металлической одежды ангар на алюминиевой фольге! Я понял, что это не работает, и я не хочу тратить деньги на новые неисправные антенны.Иногда лучший способ исправить что-то — это Сделай сам !!!

Много месяцев назад я решил отказаться от кабельного телевидения. Моя местная кабельная компания убедила меня платить 10 долларов в месяц за местные каналы — это казалось нормальным. Антенны, казалось, ушли в прошлое — даже не думал о том, чтобы попробовать их использовать. Итак, прошло несколько месяцев, и прекрасная кабельная компания подняла стоимость моего местного канала до 35 долларов в месяц; смешно для нескольких каналов. Я избавился от него и купил антенну.У первого почти не было канала — и у него был ужасный прием. Зря потратил деньги на вторую, которую использовал некоторое время. Но, если бы мой кот подошел к окну, каналы не работали бы. Мне пришлось бы постоянно двигать эту штуку, чтобы попытаться получить прием — даже тогда она бы погасла много раз. Я покрыл его алюминиевой фольгой, и это выглядело безумно и ужасно — и это не помогло. Очень хотелось посмотреть Masterchef!

Итак, я поискал в Интернете и нашел информацию о том, как сделать современную антенну HDTV из картона и алюминиевой фольги.Я сказал об этом своему отцу, и он сначала рассмеялся, но после того, как он услышал о моем, он хочет, чтобы я сделал его одним из них! Я прочитал массу комментариев от людей, которые сделали этот тип антенны, и они были в восторге от того, насколько она лучше, чем их дорогая антенна за 70 долларов! Итак, я должен поблагодарить и отдать должное парню, который создал этот дизайн здесь — большое вам спасибо за то, что поделились этим с миром! Вы также можете получить шаблон там. Инструкции были отличными, но я плохо разбираюсь в электронике, и то, что я смог это сделать, означает, что это просто! Я надеюсь, что мой путеводитель и фотографии помогут тем, кто похож на меня и нуждается в еще большем разбивании вещей.Я старался делать много четких снимков.

Прежде чем мы начнем, я просто хочу сказать, что после подключения, даже не помещая его высоко или в каком-либо определенном направлении или особом месте — у меня появилось больше каналов, чем я когда-либо принимал на этом телевизоре. У меня больше каналов, чем было, когда я заплатил за них кабельной компании! Все они кристально чистые — мне это нравится! Кроме того, не забудьте повторно сканировать каналы после подключения — это также увеличило количество каналов, которые я получил.

Есть ли простая самодельная антенна, подходящая только для приема ВЧ?

Приемные антенны самая простая вещь на свете . Вам нужны всего две вещи:

1. то, что проводит электричество
2. другая вещь, проводящая электричество

Присоедините один к центральному контакту на разъеме BNC. Другой подключите к щиту. Бум, готово. Если вы не можете найти две вещи, тогда одна из них может быть Землей.

Как вариант, вы можете использовать два конца одного предмета, который окружает что-то, что допускает магнитные поля (например, воздух).

До тех пор, пока вы не приблизитесь к значительной части длины волны (например, 1/4 длины волны), увеличение любого из них даст вам больше сигнала. Однако, как только у вас будет достаточно сигнала, что вы значительно выше минимального уровня шума вашего приемника, большее количество сигнала не улучшит ваш прием: он просто даст вам более громкий шум. Я бы сказал, сколько бы места у вас ни было, сделайте его таким большим.

Не беспокойтесь о настройке или согласовании импеданса. Это также увеличит долю энергии, получаемой вашей антенной, связанной с приемником, но опять же, если у вас будет достаточно энергии, чтобы преодолеть шум приемника, большее количество абсолютно бесполезно.См. Какова взаимосвязь между КСВ и производительностью приема?

Не беспокойтесь о поляризации. На ВЧ большая часть ваших сигналов будет приходить через ионосферу, которая постоянно вращается и меняет поляризацию принимаемых сигналов. Какую бы поляризацию вы ни выбрали, через 30 секунд она будет неправильной, так что не беспокойтесь об этом.

Если вам действительно нужно о чем-то беспокоиться, не забывайте убирать антенну подальше от источников шума. Ваш дом, наполненный всевозможной шумной цифровой электроникой, очень шумный.Если вы можете убрать антенну подальше от этих вещей, это хорошо. Вы также должны позаботиться о том, чтобы фидер не стал частью антенны. См. Использование балуна с резонансным диполем. Хотя этот вопрос касается резонансных диполей, ответы применимы к антенне любого типа.

15 лучших комнатных FM-антенн, которые можно попробовать в 2021 году [ОБНОВЛЕНО]

Почти 10 лет назад я сломал антенну, которая шла с моей стереосистемой JVC. Я обратился в компанию за заменой комнатной FM-антенны., но сумма, которую они назвали, разбила мне сердце — как же JVC ожидал, что я, тогда бедный студент колледжа, заплату более 70 долларов за антенну?

Решил изучить варианты. Мои друзья рассказали мне о паре вторичных антенн, которые стоит попробовать. Я решил купить модель Menkey после того, как мой друг настоял на том, чтобы я попробовал ее.

И знаете что?

Он не только устранил искажения, которые были у некоторых каналов, но также добавил пару дополнительных каналов.Было ясно, что устройство было даже лучше, чем тот, который мне дала JVC, когда я купил стереосистему.

Что ж, если вы находитесь в том же положении, что и я, я здесь, чтобы помочь вам. Изучив многочисленные антенны с 2010 года и получив огромные знания об этих гаджетах, я могу помочь вам найти лучшую комнатную FM-антенну.

Эта таблица для быстрого выбора подходящего продукта

Почему комнатная FM-антенна?

Картинные слова, проходящие над вашей рукой.А теперь представьте, что вы протягиваете руку, чтобы поймать их. Именно так работают антенны с радиоволнами. Радиоволны — это фрагменты информации, проходящие в воздухе со скоростью света.

Эти волны имеют электромагнитную природу, они переносят информацию через атмосферу, а антенны — это руки, которые их улавливают.

Что делает антенна FM, так это то, что она превращает радиоволны, которые она улавливает, в электрические сигналы, которые могут воспроизводить звук в вашей стереосистеме.

Без него невозможно слушать радио.

Но почему комнатная антенна вместо наружной? На это есть три основных причины:

• Стоимость — комнатная антенна стоит до 10 раз меньше, чем уличная модель.

• Простота установки — большинство моделей поддерживают технологию Plug and Play. Вы подключаете разъем, ищите станции за несколько минут и сразу начинаете слушать радио.
• Необходимость — возможно, вы живете в квартире, из которой нельзя прокладывать кабели наружу. В этом случае комнатная антенна для FM-радио необходима, если вы любите радио.

Наши 15 лучших комнатных FM-антенн Обзоры

1. Дипольная FM-антенна Menkey

Я впервые познакомился с дипольной FM-антенной Menkey почти 10 лет назад, когда сломал оригинальную антенну моей первой стереосистемы. Посоветовавшись с производителем на предмет замены, я был шокирован тем, сколько мне придется заплатить — более 70 баксов. В то время для меня, когда я учился в колледже, это было слишком много.

Итак, я решил покопаться и посмотреть, смогу ли я купить что-нибудь подешевле, но без особого ущерба для качества.

Мой друг порекомендовал дипольную антенну Menkey FM. Я купил его менее чем за 10 баксов, так что это была огромная сделка.

Подключив антенну к моей стереосистеме, качество звука было ни в коем случае не хуже, чем у оригинальной антенны. Он был таким же свежим и чистым.

Я также должен упомянуть, что настройка была безупречной, благодаря тому, что устройство идеально подошло к моей стереосистеме.

Через некоторое время я переехал в квартиру, которая располагалась так, что мне пришлось разместить антенны снаружи, проложив кабель длиной около 15 футов.

Что меня поразило, так это то, что даже при использовании такого длинного антенного кабеля звук не искажался. Ухудшения качества не было.

Мощность дипольной антенны Menkey FM обусловлена ​​тем, что она имеет конструкцию с тремя петлями. Это улучшает прием и захватывает больше станций.

Мне нравятся улучшения антенны с 2010 года. Сегодня антенна поставляется с переходниками типа «папа» и «мама» для подключения к любой стереосистеме.

Единственная проблема, которую я заметил, — это то, что в инструкциях не очень ясно, как работать с кабелями и разъемами.
