Антенны домашние – лучшие комнатные антенны для цифрового ТВ

Как выбрать комнатную антенну для телевизора, рейтинг лучших

Комнатная антенна для телевизора — простое устройство, принимающее телевизионный сигнал. Используется оно в здании и устанавливается на телевизионный приемник, к которому подключается специальным коаксиальным кабелем. Этот тип приемного устройства отличается от остальных видов антенн простотой конструкции и невысокой стоимостью.

Преимущества домашнего волнового приемника:

• низкая цена;
• простота установки и подключения;
• компактные размеры;
• возможность свободного перемещения при необходимости.

Основные недостатки:

• каждый канал приходится настраивать отдельно;
• работает только в непосредственной близости от вещателя;
• чувствительна к преградам в виде зданий, растений, осадков и так далее;
• не обеспечивает трансляцию сигнала хорошего качества без помех.

Что нужно, чтобы антенна хорошо «ловила» сигнал?

Эффективность приема и качество сигнала зависят от следующих условий:

• на каком удалении от ретранслятора находится комнатная антенна. Ретранслятор — это мощная антенна, которая не только принимает сигнал, но и транслирует или передает его в пространство. Ретранслятор называют также телевизионной вышкой. В каждом регионе или населенном пункте устанавливается отдельный приемопередатчик. Чем дальше от вышки будет находиться волновой приемник, тем хуже он будет улавливать сигнал;
• от типа волнового приемника и наличия дополнительных устройств, усиливающих сигнал;
• на каком уровне высоты расположено устройство относительно телевизионной вышки;
• от наличия преград между вышкой и антенной и их особенностей. Имеется в виду строения и их высота, ландшафт, растительность;
• от места расположения волнового приемника в здании. Чаще всего они устанавливаются на самом телевизоре или на ближайшем окне, что позволяет улучшить характеристики принимаемого сигнала.

Комнатные антенны: основные виды и описание

Волновые приемники, используемые в здании, делятся на несколько видов по особенности конструкции и по максимальной длине волны, которую способны уловить.

1. Антенна метровая – самая простая представительница домашних приемников. Способна улавливать сигнал волны, который находится в метровом диапазоне. Представляет собой конструкцию, состоящую из подставки, в которой размещается трансформатор с двумя подвижными «усами» в виде тонких телескопических прутьев, и кабеля, подключаемого к телевизору. Такая конструкция для приема сигнала покажет хороший результат работы, только если устанавливается на ближайшем расстоянии от транслирующей вышки. Метровые волновые приемники не популярны среди покупателей, так как современные телеканалы практически полностью перешли на цифровой формат вещания. В метровом диапазоне осталось около пяти российских каналов.
2. Дециметровая или рамочная антенна — тип приемника, работающий с диапазоном дециметровых волн. Представляет собой прибор, состоящий из основания, незамкнутого контура рамки и кабеля для подключения к приставке или к телевизору. Этот вид приемника способен обеспечить хороший сигнал на удалении от вещателя до 30 км.
3. Гибридный приемник (всеволновый) – это тип устройства, конструкция которого позволяет принимать как метровые, так и дециметровые волны телевизионного сигнала. Удобство заключается в возможности переключения между диапазонами при необходимости.
4. Пассивный волновой приемник является обычным устройством для улавливания сигнала без дополнительных опций по усилению чувствительности и эффективности восприятия волн.
5. Антенна активная для телевизора – устройство, в комплект которого входит специальный усилитель для улучшения качества показателей принимаемого сигнала. Приемники с усилителем используются при большом удалении от вышки вещателя или в случаях, когда сигнал необходимо разделить на несколько телевизоров. Так как при разделении качество сигнала ухудшается.

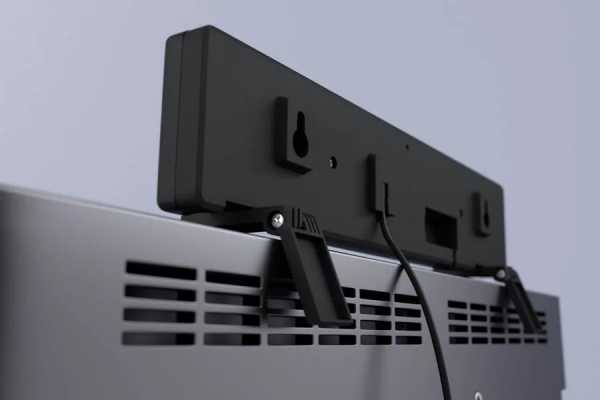

Наибольшее распространение получила антенна домашняя для телевизора, способная улавливать сигналы цифрового телевидения. Поэтому рассмотрим данный тип волнового приемника подробнее.

Домашняя цифровая антенна: особенности выбора

Цифровые комнатные антенны для телевизора — это вид волновых приемников, которые принимают сигнал волн дециметрового диапазона. По-другому данный вид антенн называют приемниками формата DVB/T2. То есть по сути это те же самые дециметровые антенны.

Для того чтобы телевизор мог принять и преобразовать сигнал цифрового телевидения, требуется установка специального DVB/T2 ресивера. В некоторых моделях телевизоров уже встроен ресивер, который обеспечит прием данных цифрового телевидения.

Как выбрать антенну для телевизора, способную принимать цифровой сигнал?

• для начала определить, поддерживается ли формат цифрового вещания в данном регионе;
• проверить расстояние от ретранслятора до места установки волнового приемника. Такую информацию можно найти на специальных сайтах или посредством поисковика;
• маркировка на упаковке обычно указывает тип приемника для различных форматов телевизионного вещания. Если указано, что антенна типа ДМВ для приема эфирного сигнала, это не значит, что для DVB/T2 необходимо покупать отдельный волновой приемник. Так как любой ДМВ волновой приемник может ловить сигнал цифрового телевидения при наличии встроенного или внешнего ресивера;
• наличие кабеля, подставки для установки или креплений для подвешивания приемника.

Составлять какой-либо рейтинг антенн такого типа достаточно сложно, так как модель, показавшая себя отлично при определенных условиях, не справится с основными функциями при незначительных изменениях этих условий.

Поэтому рассмотрим некоторые модели, большинство которых имели лучшие показатели при разных условиях установки.

1. Модель волнового приемника с усилителем Mini Digital от саратовского электромеханического завода «Рэмо». Устройство представляет собой рамку с мелкими присосками для крепления на окно и подставкой в виде небольшой коробочки. Для установки требуется подключение к питанию для усилителя. В комплект также входит трехметровый кабель для подключения к телевизору. Mini Digital предназначена для приема сигнала формата ДМВ, а значит и DVB/T
2. Сириус серия 2.0. — домашняя антенна на подставке без усилителя. Предназначена для приема дециметровых волн. Зона действия, заявленная производителем, — до 45 км.
3. Китайский волновой приемник Denn DAA серия 238. Модель оснащена усилителем и способна принимать до 20 каналов телевидения плюс около трех сигналов радиоканалов.

Что делать, если комнатная антенна не «ловит»

Плохое качество принимаемого сигнала не всегда говорит о том, что конструкция приемника неэффективна. Прежде чем поменять купленный волновой приемник, нужно попробовать произвести некоторые действия. Возможно, они помогут улучшить показатели качества принимаемого сигнала:

1. Поменять высоту «усов» или самого прибора. Некоторые помехи могут не пропускать сигнал на уровне, на котором установлена антенна. Бывает, что изменение высоты установки на телевизоре или на окне приводит к улучшению сигнала.
2. Если антенна установлена на пластиковом окне, то сама металлопластиковая конструкция окна может послужить помехой. В этом случае антенну можно установить на дополнительную подставку или закрепить на стекле.
3. Поменять угол поворота всего прибора или его подвижных частей. Иногда перпендикулярное расположение антенны относительно источника сигнала дает ощутимое улучшение качества.
4. Изменять положение устройства или его угла относительно ретранслятора необходимо плавно, так как бывает, что даже сдвиг на 5 миллиметров влияет на сигнал.

Если все необходимые настройки проделаны, а сигнал так и не «ловится», или выяснилось, что расстояние до вышки транслятора слишком велико, в этом случае хорошей альтернативой станет уличная антенна для телевизора.

Какие бывают уличные антенны?

Конструкция таких устройств более сложная, но, как и комнатные, они предназначены для приема сигнала эфирного телевидения. Бывают метровыми, ДМВ и DVB/T2. Для установки уличных волновых приемников потребуется специальный коаксиальный кабель с усиленной изоляцией и достаточный уровень высоты. Чем дальше находится вышка, тем выше нужно устанавливать такую антенну.

В наиболее удаленных от телевизионных вышек местах лучше устанавливать спутниковую антенну. Параболическая антенна, или «тарелка», предназначена для приема теле- и радиосигналов, транслируемых спутником. Для работы такого вида антенны необходим специальный тюнер и коаксиальный кабель. Размеры тарелки подбираются в зависимости от региона, где она будет установлена, а также от рабочего диапазона радиочастотного сигнала спутника, на который будет настраиваться устройство.

В заключение хотелось бы отметить, что покупка дорогостоящей антенны не гарантирует отличное качество принимаемого сигнала. Так как, помимо характеристик самого приемного устройства, не менее важны факторы окружающей среды, которые оказывают существенное влияние на затухание, отражение и передачу волн в пространстве. Поэтому нельзя однозначно назвать какую-то определенную модель антенны хорошей или плохой. В этом случае при покупке нужно, в первую очередь, основываться на особенностях местности, где будет устанавливаться устройство.

tehnopanorama.ru

ТВ антенна своими руками: для цифрового, эфирного TV

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости,  легко повторяется…

Содержание статьи

Для цифрового телевидения DVB-T2 — антенна «восьмерка»

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки

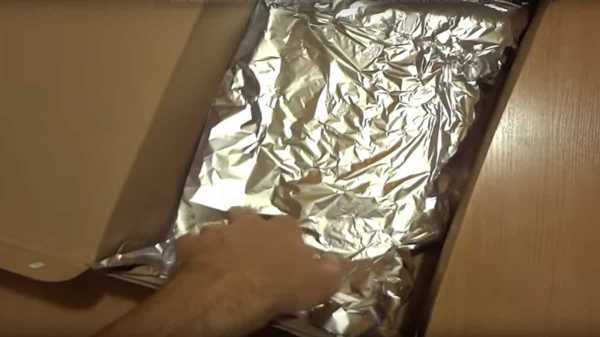

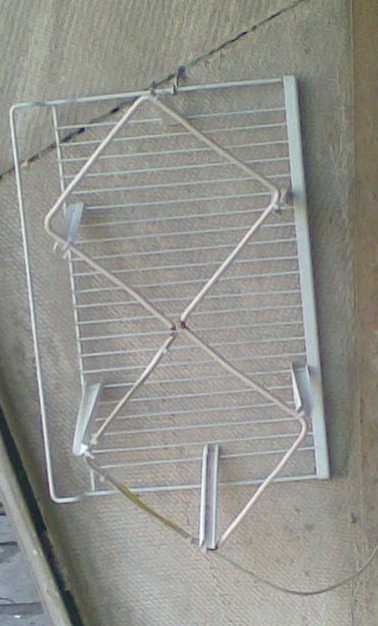

Можно на стекле прикрепить фольгу и получить неплохой сигнал….

Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Схема антенны Харченко

Также потребуется коаксиальный антенный кабель требуемой длины, штекер  подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

Если считать не хотите, можно делать по следующим размерам (обозначения взяты с :

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

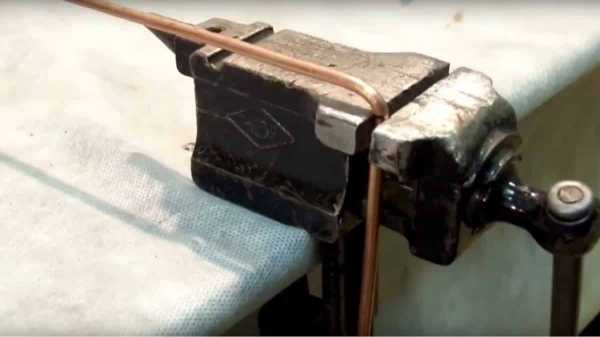

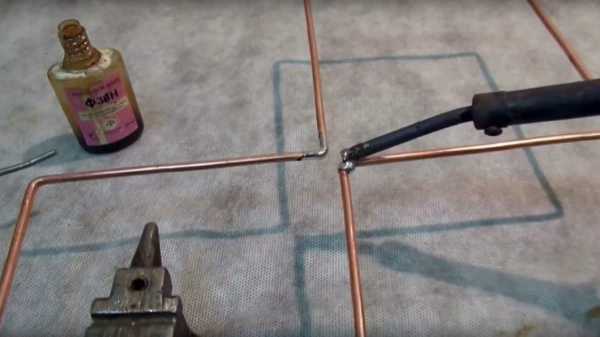

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

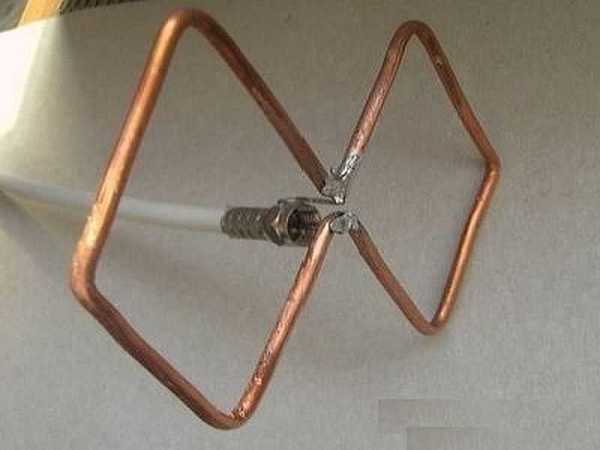

Вот так примерно должно получиться

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

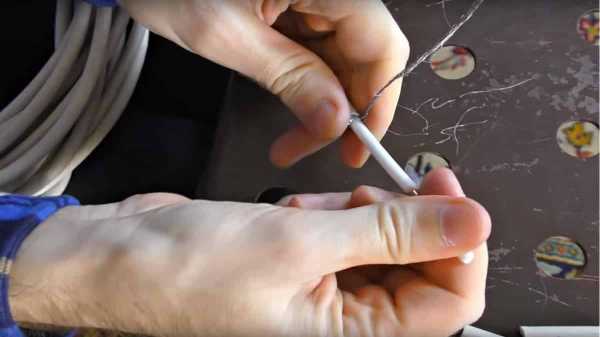

Как зачищать коаксиальный кабель

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах,  где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Зачистить концы кабеля, припаять штекер

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

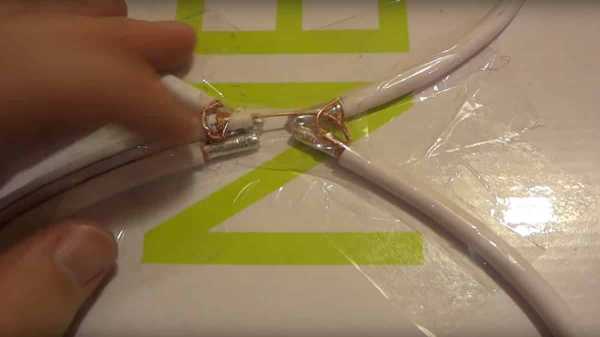

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

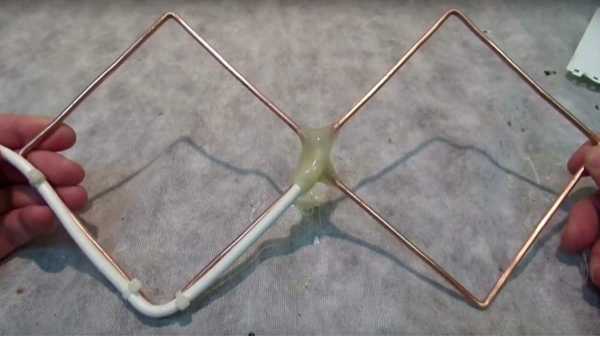

ТВ антенна своими руками для цифрового ТВ

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится.  Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

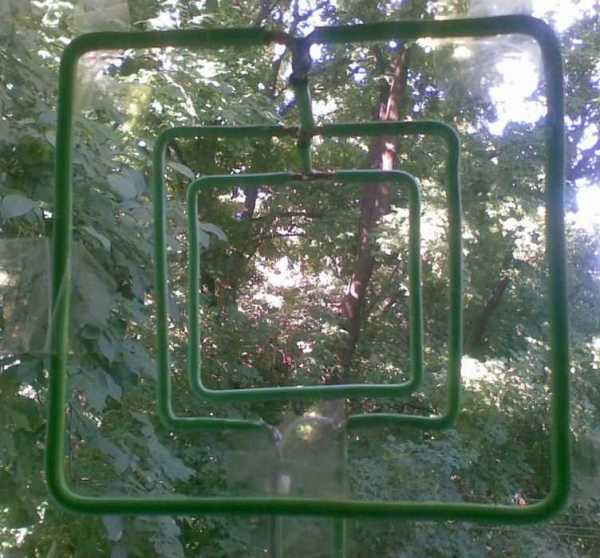

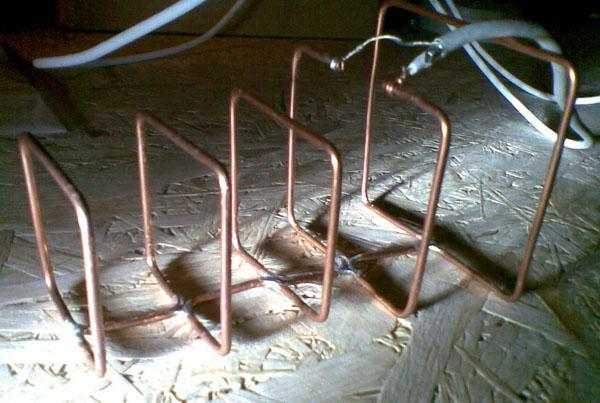

Можно сделать и пять рамок — для более уверенного приема

Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

От чертежа до реализации

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

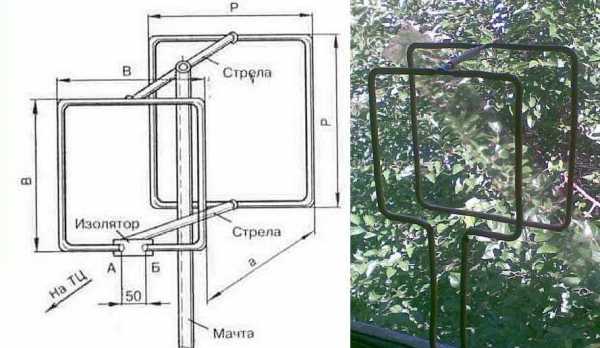

Узкополосная антенна для приема слабых сигналов

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

Размеры двухрамочной антенны для приема аналоговых и цифровых ТВ каналов

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Размеры антенны три рамки для самостоятельного изготовления

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Симметрирующий шлейф для рамочных антенн

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф,  вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Вариант с настройкой без согласующего шлейфа

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

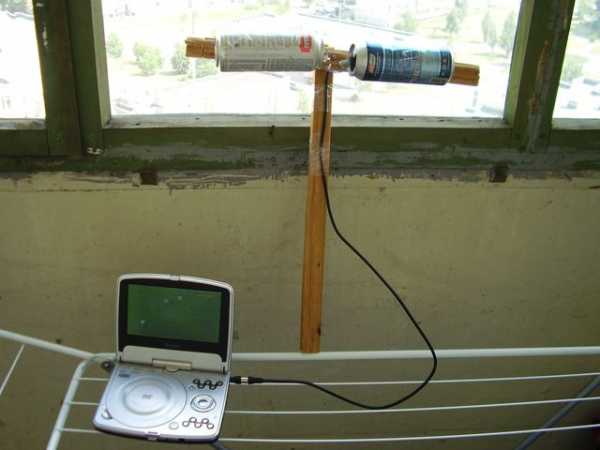

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Эта ТВ антенна для дачи может быть сделана своими руками за несколько минут

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете пользоваться паяльником, можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Необходимо предварительно зачистить банку от краски

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

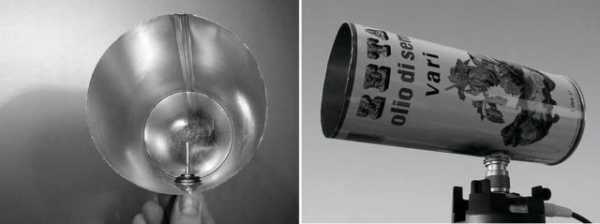

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

• Срезаем верхнюю часть банки, тщательно моем, высушиваем.
• На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.

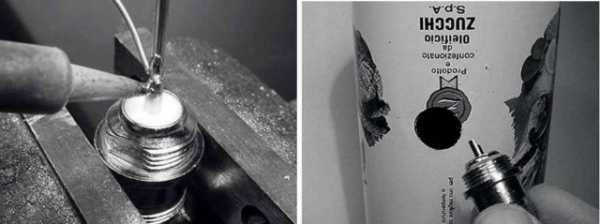

  Этапы изготовления Wi-Fi антенны

• Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
• Напильником или наждачной бумагой обрабатываем края.
• К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.

  Готовая она выглядит так

• Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
• К обратной стороне соединителя припаиваем кабель.
• Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

elektroznatok.ru

Антенна для телевизора своими руками: 7 рабочих способов

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Антенна из коаксиального кабеля

Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

Рис. 1: Антенна из коаксиального кабеля

• Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
• Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
• Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления.  Или изготовить более сложную модель в форме восьмерки.

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга  и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

• Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
• Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала. Рис. 2. Оклейте дно коробки фольгой
• Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
• На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем. Рис. 3: сделайте восьмерку и зафиксируйте скотчем
• Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Рис. 4: посредине восьмерки зачистите концы
• Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
• Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Рис. 5: зачистите кабель
• Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Рис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры.  Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

• 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
• 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
• 3 – 6мм подходит для каналов в дециметровом диапазоне.

Рис. 7: схема антенны двойной и тройной квадрат

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от  габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Длина волны	1	2	3	4	5	6	7	8	9	10	11	12
В	1450	1220	930	840	770	410	390	370	360	345	330	320
Р	1630	1370	1050	950	870	460	440	420	405	390	375	360
А	900	760	580	530	480	250	240	230	220	210	210	200
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	В	Р	А	Ш
21-26	158	170	91	152
27 – 32	144	155	83	139
33 – 40	131	141	75	126
41 – 49	117	126	68	113
50 – 60	105	113	60	101

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Каналы	1	2	3	4	5	6	7	8	9	10	11	12
Д	1255	1060	825	750	688	370	354	340	325	312	300	290
В	1485	1260	975	890	812	438	418	400	385	370	357	345
Р	1810	1530	1190	1080	990	532	510	488	470	450	435	420
А	630	532	412	375	345	185	177	170	163	157	150	145
Б	915	775	600	545	500	270	258	246	237	228	220	210
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	Д	В	Р	А	Б	Ш
21-26	134	158	193	67	98	152
27 – 32	122	144	176	61	89	139
33 – 40	110	131	160	55	80	126
41 – 49	99	117	143	50	72	112
50 – 60	89	105	129	45	65	102

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

1. Согните трубку в форме квадратов в соответствии с приведенными размерами;
2. Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
3. Установите наружную антенну на деревянное основание;
4. Разделайте кабель и отделите оплетку в отдельный вывод;
5. Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

• Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
• Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка. Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Рис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

• Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
• Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова. Рис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем  изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

• Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
• Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
• К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
• Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
• Установите на мачту и разместите в предусмотренном для этого месте.

Если сигнал окажется слабым, получить более мощную антенну  можно путем включения в цепь антенного усилителя.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности  и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий  и высверлить их согласно схемы:

Рис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

• Нарезать 8 одинаковых кусков провода по 37,5см каждый, 2 отрезка для подключения «крыльев» по 22 см и 2 куска для подключения к гнезду;
• Для создания электрического контакта на отрезках зачистите изоляцию, как показано на рисунке. Рис. 12: зачистите изоляцию на проводах
• Согните куски провода по оголенным участкам, V-образные должны получиться с равными сторонами и расстоянием 7,5см между концами.
• Установите на деревянную доску все проволочные элементы, как показано на рисунке, и зафиксируйте при помощи саморезов. Рисунок 13: установите на доску проволочные элементы
• Подключите выводы от приемника в гнездо, туда же подсоедините кабель для передачи сигнала. Рис. 14: подключите выводы в гнездо

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Рис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем  B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

• Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
• Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба. Рис. 16: согните проволоку
• Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить. Рис. 17: полудите концы оловом
• Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
• Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
• Установите антенну на основание и припаяйте к ней кабель. Рис. 18: подключите кабель к выводам
• Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем. Рис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Видео идеи

www.asutpp.ru

Антенна из кабеля для цифрового ТВ за 5 минут

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля

Так выглядит вариант сделанный из черного кабеля.

А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.


На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны

Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы

Смотрите видео инструкцию изготовления антенны

Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

sdelaysam-svoimirukami.ru

как сделать самодельную телеантенну в домашних условиях

Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.

Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.

Содержание статьи:

Чем хороши самодельные антенны?

Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.

Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.

Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку

Вот только несколько причин заняться технической «самодеятельностью»:

• жилое здание еще новое, провайдеры не успели его освоить;
• дом находится вдалеке от города и магазинов;
• кабельное телевидение отключили для профработ;
• старое устройство вышло их строя, а на новое нет денег и пр.

А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.

Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.

Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Модели для домашнего изготовления

Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании .

В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями

При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.

Однако к антеннам предъявляются следующие требования:

• расположение – по оси поступающей электромагнитной волны;
• все работы выполняются аккуратно, в соответствии с расчетами;
• не нужно забывать об ориентации по поляризации;
• если существуют помехи, совпадающие по частоте, необходима дополнительная защита.

Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.

Модель #1 — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.

Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.

Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.

Пошаговая инструкция по изготовлению «баночного» устройства:

Галерея изображений

Фото из

Банки не требуют специальной подготовки, используются в таком виде, в котором продаются. Главное, чтобы они были пустыми

Устройства для открывания банок, которые называют ушками или язычками, необходимо зачистить. Для этого можно воспользоваться канцелярским ножом или куском наждачки

Берем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для подключения к банкам: освобождаем от изоляции центральную жилу, оплетку разбираем и скручиваем

Конец оплетки вставляем в отверстие язычка, оборачиваем пару раз и закрепляем. Расстояние свободной части между кабелем и креплением – примерно 10-15 мм

Аналогичным образом закрепляем и центральную жилу – вставляем в отверстие ушка второй банки, затем оборачиваем два раза, чтобы прочно зафиксировать.

Оба соединения необходимо изолировать. Для этого берем изоленту и наматываем ее плотным слоем по всей длине открытых частей провода, заезжая на ушки и оболочку кабеля

Чтобы придать банкам нужное положение, используем ошкуренный деревянный брусок. Длина его должна немного превышать сумму длин обеих банок

Для фиксации используем все ту же изоленту. Для прочности конструкции крепление производим в четырех местах – по краям обеих банок

Шаг 1 – основа прибора – две пивные банки

Шаг 2 – зачистка язычков (ушек)

Шаг 3 – разделка телевизионного кабеля

Шаг 4 – подключение оплетки к первой банке

Шаг 5 – подключение центральной жилы ко второй банке

Шаг 6 – обмотка соединений изолентой

Шаг 7 – брусок в качестве основы

Шаг 8 – крепление антенны на бруске

Антенна полностью готова, осталось ее подключить к телевизору.

Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:

Галерея изображений

Фото из

Этап 1 – подключение к разъему телевизора

Этап 2 – установка антенны удобном месте

Этап 3 – настройка каналов пультом д/у

Этап 4 – выбор канала с хорошим приемом сигнала

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.

Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.

Модель #2 — антенна-биквадрат для цифрового вещания

Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.

Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты

Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.

Вариант #1 — из медной проволоки

Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.

Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.

Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка

Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.

Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).

Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.

Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.

Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:

Галерея изображений

Фото из

Берем маркер и линейку (метр) и катушку медной проволоки, отмеряем кусок длиной 0,9 м. При помощи кусачек или плоскогубцев отрезаем его – это основа будущего «двойного квадрата»

Снова берем маркер, производим измерения и делаем пометки. Делим проволоку на отрезки длиной 10,5 см – это будут стороны двух квадратов

Загибаем проволоку, как на фото, чтобы образовались две одинаковые фигуры квадратной формы. Лишний кусок проволоки отрезаем, но оставляем небольшой припуск в 10-15 мм, чтобы замкнуть контур

Мелкой наждачкой тщательно зачищаем концы проволоки и места подключения. Для прогревания толстого провода из меди потребуется мощный паяльник. Берем припой, флюс и производим пайку в месте соединения концов провода

Снимаем с конца телевизионного кабеля оплетку, скручиваем и отгибаем ее. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетку – к другому

Чтобы готовое изделие было легче монтировать, из распределительной коробки или подрозетника нужно сделать небольшой корпус. Она слишком глубокая, поэтому примерно половину отрезаем ножовкой

Паяльником или ножовкой с четырех сторон проделываем отверстия под проволоку. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места соединения

В городских условиях лучше вынести антенну за пределы квартиры – на крышу, внешнюю стену или на балкон. Пластиковую коробку закрепляем, а провод пропускаем сквозь отверстие в окне

Шаг 1 – отрезок медной проволоки

Шаг 2 – разметка провода на отрезки

Шаг 3 – сгибание проволоки в контур

Шаг 4 – зачистка и пайка провода

Шаг 5 – подключение ТВ кабеля

Шаг 6 – пластиковый корпус для антенны

Шаг 7 – соединение проволоки и корпуса

Шаг 8 – установка антенны на крыше

После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.

Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.

Вариант #2 — из алюминиевой проволоки

Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.

На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки

Для сборки конструкции и подключения потребуется совсем немного времени.

Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

Галерея изображений

Фото из

Из многожильного кабеля нужно достать один провод. Подходящая толщина жилы – 2-4 мм, длина – 1,15 м, но лучше взять с небольшим запасом

С помощью кабеля выполняется соединение между антенной и приемником – телевизором. Длина отрезка зависит от расстояния между балконом (форточкой) и электроприбором

Штекер можно приобрети там же, где и кабель – в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в монтаже

Все без исключения инструменты, скорее всего, есть в доме. Это острый строительный нож, линейка, несмываемый маркер (лучше светлый), кусачки. Из расходки потребуются стяжки или изолента

Берем линейку, маркер и выставляем метки со следующими интервалами: первая – через 2 см, затем через 13, 14, 14, 13, 13, 14, 14, 13, 2 см. Длинные отрезки – стороны квадратов

По маркерным отметкам сгибаем провод таким образом, чтобы получились два квадрата. 2-сантиметровые концы проволоки загибаем для дальнейшего соединения и подключения

Разделываем конец коаксиального кабеля, как в первой инструкции, и закрепляем его на обоих квадратах: скрученную оплетку на одном, центральную жилу на другом

К другому концу кабеля присоединяем штекер. Для этого разбираем его корпус, вставляем токоведущую жилу в специальный контакт, собираем обратно

Кусок алюминиевого многожильного кабеля

Моток коаксиального антенного кабеля

Телевизионный штекер для подключения

Набор инструментов для работы

Разметка провода для сгибания

Сгибание провода в биквадрат

Присоединение телевизионного кабеля к биквадрату

Монтаж штекера для подключения к телевизору

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.

Модель #3 — спиральное устройство для ТВ

Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.

Конструкция антенны проста, с ее изготовлением справится и любитель. При сборке пайки не производилось, все соединения выполнены или скруткой, или винтовыми креплениями

Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.

Расчеты для этой модели:

• частота – 522 МГц
• длина волны (λ) – 0,57 м
• ⌀ каждого витка – 0,177 м
• шаг между двумя соседними витками – 0,137 м
• расстояние от кабеля до экрана – 0,074 м
• ширина отражающего экрана – 0,35 м

Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.

За образец можно взять типовую схему цилиндрической спиральной антенны, на которой нужно обозначить основные элементы устройства, количество витков и результаты расчетов

Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.

Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.

Порядок действий:

1. Соорудить основу для намотки кабеля из листа фанеры и деревянных реек. В идеале вместо них должен быть диэлектрический цилиндр.
2. Распрямить стальной лист, зафиксировать его перпендикулярно основе с помощью неподвижного винтового крепления.
3. Произвести намотку кабеля с витками согласно расчетам.
4. Присоединить коаксиальный кабель скруткой.

Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.

Помимо этой модели для дачи можно соорудить и другие, не менее простые и действенные, варианты антенн из подручных материалов. В другой статье на нашем сайте мы привели подборку лучших дачных моделей с по их изготовлению.

Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:

Галерея изображений

Фото из

Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей транслирующей вышке, и закрепить конструкцию так, чтобы верхушка была направлена в сторону волн

Прикрепить кусок фанеры к отражающему экрану можно любым способом, например, готовым пластиковым уголком, прикрученным на 4 винтах. Детали можно выполнить и из дерева

Из двух прищепок и медной треугольной пластинки можно сделать переходник между двумя кабелями — с 180 Ом на 75 Ом. Регулировка производится поворачиванием пластинки, которая нужна, чтобы снизить уровень шума

Сигнал будет лучше, если разместить конструкцию под самой кровлей. Она устанавливается параллельно полу, верхушкой в сторону ближайшего источника трансляции

Чтобы витки были ровными и равномерно размещались по всей длине каркаса, для намотки можно использовать обычную 3-литровую банку. Когда кабель растянется в стороны, он примет необходимую форму

Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Она обеспечивает улучшение уровня сигнала примерно на 10 %. Для установки вместо каркаса можно использовать один брусок

КСВ – аббревиатура коэффициента стоячей волны. КСВ-метр можно соорудить своими руками, соединив его с самодельным же генератором. У антенны из силового кабеля коэффициент оказался равен 1,5

На чердаке антенну устанавливать целесообразно, если кровля покрыта пергамином, листами фанеры, а сверху – Ондулином, мягкой черепицей, обычным шифером или керамической черепицей

Антенна установлена на стене мансарды

Крепление для фанеры к стальному листу

Трансформатор – согласующее антенное устройство

Монтаж антенны под коньком крыши

Стеклянная трехлитровая банка для намотки

Вариант антенны из металлопластика

КСВ-метр для измерения волн

Крыша покрыта мягкой черепицей

Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн – два канала телевизора работали в удовлетворительном качестве.

Усилитель использовать необязательно. Его применяют, если длина снижающего коаксиального кабеля превышает 3 м или к такой антенне подключают еще 1-2 телевизора.

Если все рассмотренные модели самоделок вам кажутся сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить готовую антенну в магазине, например, спутниковую. В таком случае вам пригодится тарелки и самостоятельной .

Выводы и полезное видео по теме

Экспресс-антенна из телевизионного кабеля:

Биквадрат Харченко с рефлектором:

Расчеты и изготовление антенны на решетке:

Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше. Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей. Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.

Пользуетесь самодельной антенной для ТВ? Какую модель вы предпочли и сколько времени у вас ушло на ее сооружение? Расскажите, пожалуйста, в блоке комментариев о своем опыте изготовления прибора, покажите фотографии готового изделия, прикрепив их ниже. При желании  поделитесь с новичками полезными рекомендациями по сборке – ваш успешный опыт вдохновит на творчество других домашних мастеров.

sovet-ingenera.com

как выбрать и лучшие модели

Самый дешевый способ отдохнуть – на диване перед телевизором. Расслабляться таким образом можно ежедневно. Из телевизора мы узнаем обо всех событиях, которые происходят в мире.

Что делать, если кабельное телевидение не по карману, а хочется смотреть качественное изображение? Комнатная антенна для телевизора – доступная альтернатива.

Достоинства и недостатки

Основная задача изделия – прием качественного телевизионного сигнала и передача его для дальнейшего преобразования в изображение, но даже с такими простыми функциями не все справляются.

Комнатные телевизионные антенны уникальны, имеют свои плюсы и минусы.
Среди положительных качеств можно выделить:

• невысокую стоимость;
• простой способ подключения;
• компактность;
• транспортабельность.

Недостатки:

• невозможно настроить все каналы сразу – необходимо находить удачное местоположение индивидуально;
• сигнал получается с перебоями, что дает неясность изображения;
• список каналов не радует изобилием;
• высокая чувствительность;
• далеко от вещателя сигнал пропадает.

Перечень недостатков приличный. Именно из-за них ее перестали массово использовать и выпускать, но на дачу или в качестве запасного варианта она подойдет отлично.

Обладают меньшим перечнем недостатков параболические спутниковые антенны, которые становятся все более покупаемыми.

Что нужно, чтобы хорошо ловила сигнал

Факторы, регулирующие подачу сигнала, не воздействуют на саму технику, но она может стабильно давать сбои сама по себе. Самое распространенное их проявление – появление помех и ухудшение качества транслируемого сигнала.

Также распространены сбои в виде отсутствия сигнала, ряби, раздвоения картинки.
Антенны для цифрового телевидения выбирают по таким факторам:

• удаленность. Качество сигнала зависит от расстояния до ретранслятора, которые есть везде. Улучшить получаемое изображение может усилитель антенны;
• высота расположения;
• количество и тип помех, таких как высотные строения, деревья;
• расположение. Наиболее качественное изображение получается, если устройство стоит на телевизоре или окне;
• наличие усилителей;
• правильно подобранный тип преобразователя.

Что делать если антенна не ловит

Перед тем, как бежать в магазин за новым устройством, попробуйте сами решить проблему, проделав несколько действий:

1. Изменить местоположение. Препятствия в виде высотных зданий или деревьев могут не выпускать сигнал именно на той высоте. Частенько изменение уровня приводит к улучшению.
2. Стоящую на подоконнике технику лучше поставить на подставку, так как металлопластиковые конструкции могут препятствовать поступлению сигнала. Есть и другой вариант – комнатная антенна с усилителем тв сигнала.
3. Изменение угла поворота влияет на картинку.
4. Менять положение относительно ретранслятора попробуйте плавно, потому что даже 5 мм иногда играют большую роль.

Если вы проделали все рекомендованные действия, а изображение на телевизоре не улучшилось, придется менять технику. Среди бюджетных вариантов отлично подойдет комнатная антенна Harper advb 2825.

Как выбрать

Важные параметры:

1. Тип изделия.
По месту расположения все они делятся на три вида:

• комнатные;
• уличные;
• гибридные.

2. Диапазон.

Все принимающие устройства делятся на два типа: широкополосные и узкополосные. Если частота телевещания вам неизвестна, лучше выбрать универсальный вариант – широкополосная цифровая антенна для телевизора. Изделия такого же типа выбирают и запасливые хозяева, чтобы в случае появления новых каналов их сразу поймать.
Узкополосные же изделия настроены на определенную частоту, и перевести ее в другой диапазон, без потери предыдущего, невозможно. Выбрать подходящую вам вещь можно в рейтинге антенн.

3. Усиление сигнала.
Эта характеристика есть не у всех комнатных изделий, а только у активных моделей. Усиление сигнала обеспечивает встроенный дополнительный модуль. Чаще всего изделия с такими параметрами необходимы в районах, удаленных от ретранслятора. Среди всех моделей активных устройств, стоит отметить комнатную антенну Harper advb 2825.
4. Направленность.
Функция акцентирует прием сигнала не со всего пространства, а в строго определенном азимуте. Такой вариант актуален, когда рядом есть помехи – высотные дома или деревья.
5. Дизайн.
Правильная геометрия устройства влияет на качество получаемого изображения. Также на этот параметр влияет рациональное расположение других элементов.

Популярные модели

1. РЭМО BAS-5310USB HORIZON.
   Устройство является самой покупаемой, как и похожая модель – рэмо bas 5324 usb. Она компактна, ее легко подключить к телевизору, настроить, имеет специальное крепление, благодаря которому отлично держится на телевизоре. Антенна телевизионная комнатная рэмо bas 5310usb horizon ловит от 21 до 69 канала.
2. DEN DAA238.
   Так же, как и предыдущая модель, ловит от 21 до 69 канала. Она имеет встроенный в конструкцию усилитель, дающий – 45 дБи. В комплектации комнатной антенны для дачи есть подставка, благодаря которой ее можно поставить не только на любую модель телевизора, но и на подоконник или стол.
3. Cadena DVB-T9023BS.
   Формат принимаемого сигнала – DVB-T2, благодаря чему она принимает цифровые и аналоговые каналы. Изображение получается не очень четко, так как коэффициент усиления у данного устройства небольшой – всего 28 дБи.
4. РЭМО MICRO digital S.
   Способ крепления антенны – присоски. Благодаря им устройство можно прицепить к любой гладкой поверхности, например, на стекло или панель телевизора. Питание антенны происходит от телевизионного ресивера, а коэффициент усиление не слишком радует любителей четкого изображения – всего 33 дБи.
5. Vivanco 31760.
   Антенну по праву называют универсальной, поскольку ее можно использовать как в стенах помещения, так и на улице. Модуль подавления помех – главное отличие данного устройства от других моделей. Коэффициент усиления – 36 дБи.
6. Plate h300
   Эта антенна вызвала много дискуссий среди знатоков. Комнатная цифровая тарелка plate h300 – именно так ее называют за особенности приема сигнала.
7. HARPER ADVB-2120
   Как и ее аналог, комнатная антенна harper advb 2825 имеет довольно обширный диапазон частот. Встроенный усилитель – бесспорное преимущество.

Это были лучшие антенны для телевизора по рейтингу продаваемости. В этот список можно добавлять много моделей, так как каждая из них уникальна и имеет свои преимущества.

Отдельное слово хочется замолвить за антенну Aerial 2100, которая не влезла в список, но не уступает параметрами.

Комнатная антенна своими руками

Самостоятельно изготовить принимающее устройство несложно. Типов и форм комнатных телевизионных антенн, которые можно сделать своими руками, очень много.

Для изготовления устройства в форме бабочки нам понадобится:

• дощечка 550х70х5 мм;
• провод диаметром 4 мм с медной жилой;
• кабель РК75.

Как сделать своими руками:

1. Сделайте разметку согласно схеме. Просверлите отверстия. Размеры на фото указаны в дюймах.
2. Чтобы сделать комнатную антенну для телевизора, медный провод разделите на восемь одинаковых частей. Каждый отрезок должен получиться по 37,5 см.
3. В центре каждого из них сделайте надрезы по кругу и очистите от изоляционного слоя на 2 см.
4. Отрежьте еще 2 провода по 22 см, перегните в двух местах, чтобы получились 3 равные части. В местах изгиба снова снимите от изоляционного слоя.
5. Выгните провода так, чтобы они образовали букву V. Между верхушками «буквы» оставьте 7,5 см.
6. Закрепите провода по схеме.
7. Купите гнездо, к которому будет подключаться штекер.
8. Припаяйте кабель.
9. Отрежьте 2 куска проволоки. Они нам понадобятся для соединения так называемых «усиков» с купленным гнездом.
10. Закрепите гнездо на нашей антенне и соедините все части. ТВ антенна своими руками готова.

Как подключить

Особых знаний для подключения и настройки принимающего устройства не надо, но есть ряд обязательных требований, соблюдение которых позволит наслаждаться хорошим изображением без лишних движений.

Устройства харпер отличаются эстетикой. Комнатную антенну необходимо размещать рядом с телевизором или на нем. Если рядом есть окно, сместите устройство ближе к нему.

Оптимальное положение находится, ориентируясь на картинку в телевизоре. Зная, как подключить антенну к телевизору, вы сможете ее и настроить. Комнатные типы устройств довольно просты в подключении, тогда как для уличных изделий может понадобиться схема и специальный коаксиальный кабель.
Выбор антенны – дело ответственное и подход к нему нужен соответствующий, дабы повторно не покупать. Узнайте все необходимые параметры до похода в магазин и через определенное время вы сможете смотреть телевизор в высоком качестве.

televizore.ru

Простая телевизионная антенна | Мастер-класс своими руками

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.
Для постройки антенны понадобиться самая малость:

• — Коаксиальный кабель.

• — Разъем телевизионный.

• — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.

• — Флюс с припоем.

• — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Изготовление антенны для приема цифрового телевидения (DVB-T)

Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть ТУТ)
Далее заходим сюда – РАСЧЕТ АНТЕННЫ
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.
Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.


Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.
Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.


Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Зачищаем места подключения и будущей пайки.

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.


Зачищаем телевизионный кабель и припаиваем к антенне как на фото.


В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.
Вот что мне понадобится.

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

Заливаю клеем соединения проводов с корпусом и места пайки.

Все готово. Повешу антенну за окно на гвоздь.

Одену на второй конец кабеля штекер для подключения и воткну в разъем телевизора. В антенное гнездо конечно.

Запущу автоматический поиск каналов.

Результат не заставил себя долго ждать. Прием отличный.


Простая дешевая антенна, которую не жалко даже если её украдут. Я делал такую, когда жил в общежитии и работала он тогда просто на «ура».
Ещё огромным плюсом считаю то, что антенну можно рассчитать практически на любой диапазон, что невероятно удобно.

Сморите видео как сделать антенну для телевизора

sdelaysam-svoimirukami.ru
