Автоматический запуск генератора при отключении электроэнергии
При регулярных или частых отключениях электроэнергии, а также при нестабильной работе сети электропитания, приходится прибегнуть к альтернативным источникам электропитания. Самым распространненым и популярным на сегодняшний день остается генератор, процесс подключения которого иногда вызывает трудности у пользователя.
Подключение генератора не представляет большой сложности. Но для оптимизации расхода топлива и стабильности системы электроснабжения используется генератор с автоматическим запуском. При отключении электроэнергии устройство в автоматическом режиме запускается, тем самым обеспечивая бесперебойное электроснабжение.
Классификация по типам
В первую очередь необходимо знать, какой объект будет питаться от альтернативного источника, в таком случаи выделяют два типа устройств:
- бытовые;
- промышленные.
А также данное устройство можно разделить на типы потребляемого топлива для работы:
- дизель;
- газ;
- бензин.
Существуют также твердотопливные типы устройств, но они менее распространены. Если рассматривать выше приведенные, у каждого существуют свои достоинства и недостатки.
Дизельный резервный источник питания, как правило, дороже своих аналогов, работающих на других типах топлива, не очень хорошо себя проявляет в морозную погоду, что вынуждает устанавливать его в отдельные закрытые помещения, к тому же двигатель его работает более шумно. Плюсом этого устройства является, его более долгий срок службы, двигатель меньше подвержен износу, а также у устройств этого типа довольно экономичный расход топлива.
Газовый электрогенератор, является самым экономичным, если смотреть на уровень потребления топлива в сравнении со своими конкурентами, менее шумный и имеет длительный ресурс работы при верной эксплуатации. Главным недостатком, является опасность работы с газом и более сложная заправка топливом.

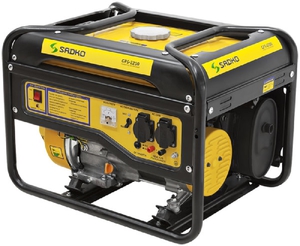

Бензогенератор, самый распространенный и простой в эксплуатации, представлен самым большим количеством моделей на рынке, в самых разных ценовых категориях, что и является его главным преимуществом. Минусы такого устройства: большой расход топлива, маленький ресурс работы, но при этом именно его чаще всего приобретают для бытовых целей и подготавливают под автоматическое включение генератора при отключении электричества.
Быстрое подключение
Запустить генератор бензиновый при отключении света не должно вызывать больших сложностей, существует простой способ с обычным подключением в розетку. Желательно, чтобы розетка была установлена на счетчике после основного вводного автомата с отдельным трехклавишным переключателем.
Для подачи энергии используется кабель с двумя вилками. Отключается основной автомат. Делается это для того, чтобы при восстановлении электроподачи от основной сети генератор не вышел из строя.
Надо проверить щупом, в норме ли уровень масла, убедится в наличии топлива, повернуть рычаг на воздушном фильтре и клапан на подачу бензина в положение on. Произвести запуск стартера и вернуть рычаг воздушного фильтра в обратное положение, включить питание на розетку с помощью трехклавишного переключателя.
Такой способ подходит при редких отключениях света. При частых перебоях собирается система, благодаря которой происходит автоматический запуск генератора при отключении электричества.
Система автозапуска
На данный момент появилось много устройств уже с установленной системой в корпусе генератора, дополнительных манипуляций, для того чтобы произошел автозапуск бензогенератора производить не приходится. Но необходимо учитывать, подобная электростанция стоит дороже. Выходом может стать собранная автоматика для генератора своими руками. Для этого необходимо иметь в наличии блок управления (блок автоматического запуска генератора).
Если рассмотреть принцип управления при правильной настройке системы, бензогенератор с автоматическим запуском при отключении электроэнергии, не потребует вмешательства человека. Для этого используется схема с подключением устройства автоматики. На прибор необходимо подключить питание в 12 вольт, от аккумулятора, само устройство устанавливается после счетчика, для этого необходимо будет установить два двух клавишных автомата, один для устройства автоматики, второй это сеть дома. Как правило, на панели АВР расположено 4 индикатора и кнопка для переключения режимов.
К устройству подключается кабель основного питания от городской сети, в нижней части устройства располагается разъем для соединения с генератором, он и будет запускать стартер при отключении питания в 220 вольт от основного источника. При коротких отключениях и потерях сети прибор автоматики срабатывать не будет, что предотвратит холостой запуск генератора. Если в устройстве не предусмотрено подключение от АВР, тогда потребуется аккумулятор для запуска стартера генератора с реле переключения режима работы, а также контролер дроссельной заслонки.
pochini.guru
Автоматический запуск генератора: как сделать
На сегодняшний день генератор для дома является необходимым приобретением. Иногда даже если вы являетесь владельцем этого устройства, то все равно можете оказаться без света. Автоматический запуск генератора поможет избежать этих проблем. Если у вас нет этой системы, тогда вы можете столкнуться с проблемами:
– Потекшего холодильника.
– Замерзшей системой отопления.
– Электроприборами, которые не работают.
В последнее время отключение электричества это непредвиденная ситуация. Для того чтобы питание осуществлялось не от сети, а от дополнительного источника вам потребуется выполнить его подключение. Провести запуск генератора можно следующими способами:
- В ручном режиме. В этом случае вам нужно самостоятельно подойти к генератору и включить его.
- В автоматическом режиме. С помощью этого способа вы сможете избежать всех проблем. Устройство будет включаться самостоятельно. Эти устройства имеют специальный блок автоматического ввода резерва.
Встроенная система автоматического запуска генератора позволяет получить легкость и удобство в его управлении. Этот вид генераторов давно завоевал признание людей. С их помощью вы сможете значительно продлить жизнеспособность вашей бытовой техники. В этой статье вы найдете информацию о том, как установить автоматический запуск на генератор своими руками. При необходимости можете прочесть, как подключить тепловентилятор.
Как сделать автоматический запуск генератора?

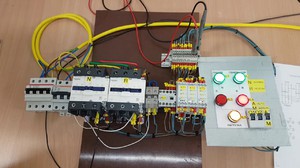

Сделать автоматический запуск генератора самостоятельно можно с помощью системы ATS. В последнее время многие производители продают устройства с наличием этой функции. Но вы можете столкнуться и с простыми моделями, которые не имеют эту функцию. При желании вы легко можете усовершенствовать свое устройство, сделав его универсальным. Установка блока управления не занимает много времени.
Главным условием для подключения блока к генератору является наличие в устройстве электростартера. Этот электрический элемент является базой для организации автоматического включения. Прежде чем пойти на рынок и приобрести себе блок управления необходимо проверить наличие электростартера на генераторе. Установить автоматический ввод резерва вы сможете на следующие виды генераторов:
- бензиновый;
- газовый;
- с наличием двухтопливной системы.
Мощность устройства и другие его технические характеристики не будут иметь никакого значения. Установку этого устройства лучше всего доверить профессионалу. Если вы не являетесь специалистом, тогда вам следует проводить подключение по инструкции. Эта техническая система состоит из двух элементов:
- Контролера. Это устройство защищено изоляцией и подключается к генератору с помощью защищенных проводов.
- Силовой части. Она включает в себя магнитные пускатели. Это исполнительная часть системы. Именно она в дальнейшем будет управлять вашей системой автоматического запуска.

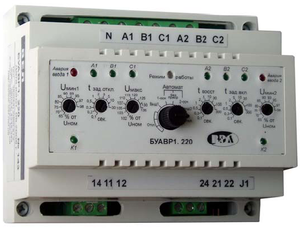

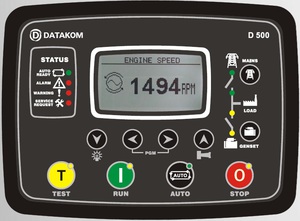

Основные возможности блока управления ATS
Автоматический запуск генератора проходит только с помощью ATS. При этом она не требует никакого вмешательства человека. Эти блоки могут иметь различные комплектации и типы. Какое устройство выбрать именно вам зависит от модели вашего устройства. Если напряжение в вашей сети начнет падать, тогда генератор автоматически переключится на подачу электроэнергии. При необходимости вы сможете выполнять ряд настроек этой системы.
При необходимости запрограммировать устройство можно даже на качество тока. Если качество начнет падать, тогда блок управления запустит генератор. Эта функция является важной в том случае, если к системе вы подключаете чувствительные приборы. Время включения дополнительного устройства может отличаться. Скорость этого процесса будет зависеть от цены вашего блока управления. Если цена выше, тогда ему потребуется меньше времени для того, чтобы запустить генератор. Благодаря этому устройству конвектор в доме будет работать постоянно.
В частном доме скорость автоматического запуска генератора не является главной особенностью. Ускорять процесс запуска необходимо на предприятиях, где идет непрерывный процесс производства. Если отсутствие света будет длительным, тогда возможна поломка оборудование. Существуют блоки управления, которые могут выполнять включение за несколько доли секунд. Если вы проживаете в частном доме, тогда автоматический запуск генератора произойдет в течение 10 секунд. Этот отрезок времени является оптимальным.
Блок (ATS) способен не только проводить включение устройства. Если подача электроэнергии будет возобновлена, тогда устройство тоже будет выключено. Есть и дешевые блоки, которые не имеют эту функцию. Они являются неудобными, так как если электричество будет возобновлено, тогда система будет продолжать свою работу. Те электростанции, которые оснащены этой системой легко могут генерировать электричество любой мощности. Они не понизят качество тока и поэтому их используют в частном секторе. Также эти устройства используют для медицинской отрасли.
Что выгоднее: установить ATS или приобрести генератор с этой функцией?
Если в вашем устройстве есть автоматический запуск генератора, тогда вы сможете найти специальный выход на своей передней панели. Этот блок не является заводским устройством. Его разрабатывают отдельно и для каждой модели. Именно поэтому синхронизация генератора с вашей системой будет наиболее эффективной. Если генератор содержит в своей конструкции электрический стартер, тогда приобрести этот блок можно отдельно. На Украине наиболее популярной компанией, которая выпускает эти блоки, считается компания “Порто Франко”. Она уже длительное время находится на рынке и занимается изготовлением только качественной продукции.
Ее контроллеры имеют высокое качество и предназначаются для следующих устройств:
- однофазных;
- трехфазных устройств.
Благодаря этому использовать свой генератор можно наиболее эффективно. Установка отдельного блока по цене выйдет немного дороже, чем приобрести готовую продукцию. Если вы решили приобрести заводской генератор, тогда будьте уверены, что сделали правильный выбор. Генератор с автоматическим запуском стоит примерно 600 долларов. Если вы приобретете, устройство с высокой ценой, тогда можете быть уверенными, что синхронизация будет обеспечена.
Плюсы встроенной автоматики
Если генератор имеет встроенную автоматику, тогда он будет оснащен функцией запуска. Автоматический запуск генератора имеет ряд преимуществ. К основным преимуществам относят:
- Гарантированное отключение в точении 10 секунд.
- Отсутствие необходимости запускать устройство вручную.
- Возможность запуска резервного устройство.
Устройство автоматического запуска генератора обеспечит защиту генератора от перегрева его двигателя. Благодаря этому вы сможете получить полную независимость от электроэнергии. Даже при полном отсутствии людей в доме система будет работать самостоятельно. Риск возникновения поломок снизится до минимума.
Если ваша система будет иметь функцию восстановления, тогда она сможет самостоятельно отключать ваш генератор при появлении электроэнергии. Благодаря этому вы также сможете сэкономить затраты на топливо для нормальной работы генератора. При необходимости настроить эти устройства вы также сможете настроить определение тока. Эти генераторы также могут иметь автоматический запуск. Это устройство является надежным для резервного питания.
Читайте также: отопление теплицы электричеством.
vse-elektrichestvo.ru
устройство, принцип работы, преимущества и недостатки
Применение бензиновых электростанций и дизельных генераторов в качестве резервного электроснабжения сегодня стало нормой. Для запуска обычного дизельного или бензинового генератора требуется участие оператора. В ряде случаев, в частности при наличии непрерывно работающих потребителей, автоматическое включение крайне необходимо. Генераторы с автозапуском самостоятельно коммутируют подачу электроэнергии в обслуживаемую электрическую сеть и запускаются без стороннего вмешательства.
Наличие блока автозапуска обеспечивает резервным питанием подключённых устройств в то время, когда вы находитесь на работе или отсутствуете по другой причине. Электростанции, оборудованные встроенным автозапуском – оптимальное решение для обустройства автономного электроснабжения при частых отключениях электроэнергии.
Устройство и принцип работы
Задача резервных источников питания – обеспечить электроэнергией подключенные нагрузки в период, когда обесточена внешняя сеть. Для этого необходимо отключить вводный автомат, запустить резервную электростанцию, дождаться пока двигатель выйдет на оптимальный режим работы, и подключить подачу электрического тока от автономного генератора.
При возобновлении подачи электроэнергии потребуется выполнить все действия в обратном порядке: отключить нагрузки от станции, переключиться на внешнюю электросеть и остановить двигатель.
Алгоритм не сложный, но требует времени для его реализации в ручном режиме. Гораздо быстрее, а главное без участия человека, выполняют эту задачу в автоматическом режиме генераторы, у которых есть функция автозапуска.
Системами автоматического запуска могут быть оборудованы конструкции дизельных электростанций, бензиновых и газовых генераторов. Блоком автоматики оборудуются те агрегаты, включая модели инверторных генераторов, у которых есть электрический стартер, используемый при запуске двигателя.
В основе устройства автозапуска лежат программируемые микропроцессоры, которые управляют всей автоматикой. Встроенный блок автоматического запуска выполняет также функции ввода резерва, то есть, по сути, является устройством АВР. В его конструкции есть реле для переключения ввода от коммерческой электросети на питание от резервной станции и наоборот. Сигналы, используемые для управления, поступают от контроллёра, отслеживающего наличие напряжения в основной сети.
Электронные элементы, реле (или контакторы в более совершенных устройствах) вместе с блоком управления заключены в компактный пластиковый корпус и вмонтированы в конструкцию агрегата. В некоторых моделях дизельных электрогенераторов и станций другого типа блок АВР может располагаться отдельным узлом на раме агрегата или в специальном щитке на некотором расстоянии от него. На рисунках 1 – 3 показаны фото генераторов с автозапуском в различном исполнении.
Рисунок 1. Дизельный генератор с автозапуском закрытого типа
Рис. 2. Промышленный генератор открытого типа со щитком АВРНа картинке изображён промышленный генератор открытого типа для трехфазных потребителей. Автоматика запуска размещена в щите АВР, который расположен на раме электростанции.
Рис. 3. Генератор с автозапуском. Установка вне помещенияВ данном примере щит АВР находится в помещении, а станция помещена в специальный контейнер и установлена вне здания.
Принцип работы.
Независимо от варианта исполнения, принцип работы автоматики одинаков для всех генераторов. Небольшое отличие характерно для бензиновых электростанций: для запуска карбюраторного двигателя необходим механизм управления дроссельной заслонкой, открывающей её на старте. После набора оборотов Положение заслонки регулируется мощностью потребителей.
Алгоритм автозапуска:
- При обнаружении контролёром отсутствия сетевого напряжения через 5 – 10 секунд подаётся команда на переключение ввода. Срабатывает реле, которое отключает нагрузки от основной электросети.
- Поступает сигнал на запуск стартера. В бензиновых генераторах сначала включается зажигание и открывается дроссельная заслонка.
- После прогрева двигателя и выхода его в номинальный режим работы поступает команда на подключение обслуживаемой сети к генератору.
Описанный выше алгоритм объясняет работу усовершенствованного автозапуска, с дополнительным блоком АВР, в котором присутствует реле времени и контакторы. В действительности, встроенные блоки автоматического ввода работают проще: при отсутствии тока в основной сети перекидное реле почти одномоментно разъединяет контакты от ввода и подключает нагрузку к генератору. В то же время происходит запуск двигателя. Ток от резервной установки поступает без задержки, в результате чего напряжение на выходе не сразу достигает номинальных значений. На однофазные нагрузки поступает 160 – 180 В. напряжении достигает положенных 220 В спустя некоторое время, необходимое для прогрева двигателя.
Для малочувствительных электроприборов такие перепады в напряжении не критичны. Однако если у вас будет работать чувствительная аппаратура, то могут произойти сбои. Для таких случаев лучше оборудовать свою сеть дополнительным блоком АВР или подключить чувствительные устройства через ИБП.
В настройках автоматики предусмотрены повторные запуски двигателя, если он не завёлся с первой попытки. Между запусками выдерживаются интервалы в 15 секунд для восстановления заряда аккумулятора. Таких попыток может быть до 5. Если после пятой попытки станция не запустилась, то продолжать крутить стартер не имеет смысла, так как заряд батареи иссякает с каждым пуском, а причина отказа может быть самой банальной – израсходовано топливо или залита свеча в бензиновом двигателе.
Выключение станции:
- При обнаружении тока в основной сети срабатывает реле, отключающее генератор. Перемыкаются контакты на подачу напряжения от линии электроснабжения.
- Поступает команда на отключение двигателя.
- Электроснабжение осуществляется в штатном режиме.
Заметим, что остановка ДВС под нагрузкой не лучшим образом сказывается на состоянии двигателя. Поэтому применение дополнительных блоков АВР с задержкой времени продлевает срок службы поршневой группы. Несколько секунд работы на холостом ходу обеспечивают охлаждение двигателя для безопасного отключения.
Схема автозапуска генератора

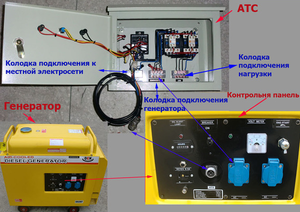

Электростанции со встроенным блоком автоматического запуска имеют разъём для подключения к блоку АВР. Поэтому их установка не вызывает затруднений. Генераторы, для которых используется внешний блок автозапуска, например БАЗГ-1 следует подключать согласно схеме, приведённой на рисунке 4.

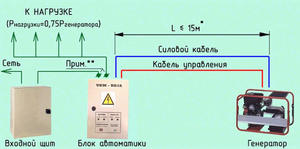

Рис. 4. Схема подключенияДанная схема используется для карбюраторных двигателей. В генераторах, работающих на дизельном топливе, не используется реле зажигания и управление приводом заслонки. Остальные элементы подключаются согласно схеме.

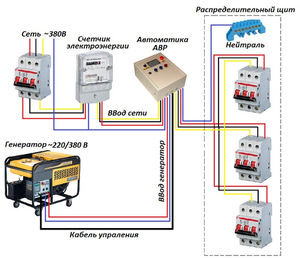

Порядок коммутации хорошо иллюстрирует схема на рис. 5.
Рис. 5. Порядок коммутацииПреимущества и недостатки
Генераторы с автозапуском обеспечивают подачу резервного питания во время отключений основной энергосети. Главное преимущество этих устройств состоит в том, что запуск и остановка электростанций происходит без участия человека. К прочим преимуществам можно отнести:
- высокую надёжность автоматики;
- защиту от КЗ во время работы станции;
- минимальное обслуживание.
Надёжность системы аварийного питания обеспечивается проверкой блоком АВР условий, соблюдение которых разрешает запуск генератора. К ним относятся:
- отсутствие короткого замыкания в обслуживаемой линии;
- факт срабатывание вводного выключателя;
- наличие или отсутствие напряжения в защищаемой зоне.
При несоблюдении одного из перечисленных условий, команда на запуск двигателя не поступит.
Говоря о недостатках, можно отметить, что генераторы с системами автозапуска требуют к себе повышенного контроля над состоянием аккумуляторной батареи и своевременной дозаправкой топлива. Если генератор долго бездействует, необходимо тестировать его запуск.
Что надо знать при выборе?
При покупке генератора обращайте внимание на то, какую нагрузку вы будете подключать. Всегда учитывайте тот факт, что электромоторы при запуске потребляют на 40 – 60% больше энергии, нежели в штатном режиме работы. Выбирайте мощность резервных установок с запасом.
Учтите, что летнее дизтопливо на морозе превращается в гелеобразную субстанцию. Поэтому, если планируете эксплуатировать станцию на открытом пространстве – отдавайте предпочтение бензиновому генератору. В случае выбора дизельной электростанции, вовремя меняйте летнее топливо на зимние его виды.
Обращайте внимание на ёмкость аккумуляторов. Если в вашем регионе отключения электроэнергии случаются часто на короткие промежутки времени, батарея может не успевать зарядиться. Может потребоваться дополнительное автономное зарядное устройство.
На открытом пространстве используйте только станции закрытого типа. При расположении в помещениях отдавайте предпочтение моделям с открытыми узлами. Это обеспечит лучшую вентиляцию и охлаждение генератора.
www.asutpp.ru
РадиоКот :: Автозапуск бензогенератора
РадиоКот >Схемы >Цифровые устройства >Автоматика >Автозапуск бензогенератора
В данной статье предлагается к повторению устройство, которое осуществляет автоматический запуск двигателя бензогенератора при пропадании подачи электроэнергии потребителям. Устройство собрано на базе микроконтроллера ATtiny2313A.
В связи с большой стоимость комерческих решений было решено собрать самодельное устройство, которое давольно таки хорошо себя зарекомендовало.
Схема показана на рисунке:
Алгоритм работы устройства автозапуска генератора:
После подачи питания +12 вольт в устройство автозапуска (УА) , УА начинает контролировать городскую сеть 220 вольт. При отсутствии напряжения в городской сети примерно через 10 секунд, УА начинает процедуру:
1. УА отключает городскую сеть (т.е пускатель городской сети разъединяется ) и подаёт звуковой сигнал
2. УА вытягивает «подсос» с помощью привода сервомотора
3. УА включает зажигание
4. УА включает стартер двигателя
5. УА выключает стартер двигателя
Далее УА ждет 10 секунд пока двигатель наберет обороты, затем и подключает напряжение вырабатываемое генератором. После этого УА продолжает контролировать напряжение во внешней городской сети. При появлении напряжения 220 вольт во внешней городской сети , УА через 20 секунд глушит двигатель генератора и переключает внутреннюю сеть дома на напряжение городской сети.
Если двигатель не запустился с первого раза, УА производит запуск двигателя еще 4 раза. Если и в этом случае двигатель не запустился, УА прекращает контролировать городскую сеть и производит индикацию «Ошибка» и подаёт звуковой сигнал.
Устройство автозапуска имеет возможность установки режима работы «зима /лето» (в режиме «зима» производится прогрев двигателя – 3 минуты). Устройство автозапуска имеет возможность установки режима работы «двойное время работы стартера». В режиме «двойное время работы стартера» время работы стартера увеличивается в два раза). Также УА имеет функцию охлаждение двигателя перед остановкой.

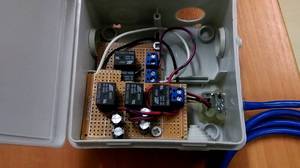

Фото готовой платы:
Фото готового устройства:
Плата была вмонтирована в корпус Z104.
Ссылка на видео работы данного устройства: https://youtu.be/3_6PWAZdnoE
Ещё одна ссылка на видео: https://youtu.be/IwMBzesCjJM
Спасибо за внимание 🙂
Файлы:
Схема pdf
Прошивка
Фотография
Печаткая плата под ЛУТ
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
www.radiokot.ru
Подключение генератора к сети загородного дома – схемы и все способы
В зависимости от модели устройства автономного питания и схемы вводного щитка, подключение генератора к сети загородного дома может несколько отличаться в деталях. Есть известные различия между ручным запуском и автоматическим, нюансы подключения одно и трехфазных генераторов, но в целом, при наличии минимальных навыков работы с электрическими цепями, все получится выполнить самостоятельно. Ну а если разобраться в принципах работы электромагнитного пускателя и реле, то можно наладить автозапуск и обычного генератора, который в другом случае пришлось бы постоянно заводить ключом.
«Экстренные» способы подключения и их недостатки
Обычно «пожарными» способами пользуются в тех случаях, когда по каким-либо причинам нельзя воспользоваться генератором напрямую – требуется включить его в домашнюю сеть срочно, и нет времени монтировать отдельную схему подключения.
Специалиста от простого обывателя, кроме всего прочего, отличает знание причин запретов – именно это позволяет в нужные моменты их обойти: сделать что-то не по правилам, но получить нужный результат. Только нельзя забывать банальности — электричество не прощает ошибок, а значит надо просчитывать свои действия на несколько шагов вперед, чтобы исключить все возможные накладки.
Подключение через розетку
Самый распространенный из «пожарных» способов как подключить генератор к дому, является банальное включение его в розетку, для чего покупается или изготавливается самостоятельно «переноска» со штекерами на концах.
Применять этот метод настоятельно не рекомендуется, но простота его использования снова и снова подкупает многих владельцев генераторов малой и средней мощности.
Принцип использования такого подключения становится понятным, если посмотреть на стандартную схему домашней электропроводки. Действительно, если к одной из розеток подключить источник тока, то напряжение появится на всех участках цепи.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. Розетки.
Недостатков у этого метода не так уж и много, но про них надо помнить, чтобы не испортить генератор.
1. Перегрузка провода.
На этот момент внимания можно не обращать, если используется генератор мощностью до 3 кВт. Розеточные линии стандартно подключаются проводом сечением 2,5 мм², а сами розетки рассчитаны на максимальную силу тока в 16 Ампер. Согласно таблице соотношения сечения кабелей к силе тока, который они могут пропустить, даже алюминиевые провода (которые уже запрещены к установке) такого сечения свободно выдерживают мощность до 3,5 кВт.
| Сечение жилы кабеля, мм2 | Диаметр жилы кабеля, мм | Медная жила | Алюминиевая жила | ||||
|---|---|---|---|---|---|---|---|
| Ток, А | Мощность, кВт при напряжении в сети 220 В | Мощность, кВт при напряжении в сети 380 В | Ток, А | Мощность, кВт при напряжении в сети 220 В | Мощность, кВт при напряжении в сети 380 В | ||
| 1 | 1,12 | 14 | 3,0 | 5,3 | — | — | — |
| 1,5 | 1,38 | 15 | 3,3 | 5,7 | — | — | — |
| 2,0 | 1,59 | 19 | 4,1 | 7,2 | 14 | 3,0 | 5,3 |
| 2,5 | 1,78 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6,0 |
| 4,0 | 2,26 | 27 | 5,9 | 10,0 | 21 | 4,6 | 7,9 |
| 6,0 | 2,76 | 34 | 7,7 | 12,0 | 26 | 5,7 | 9,8 |
| 10,0 | 3,57 | 50 | 11,0 | 19,0 | 38 | 8,3 | 14,0 |
| 16,0 | 4,51 | 80 | 17,0 | 30,0 | 55 | 12,0 | 20,0 |
| 25,0 | 5,64 | 100 | 22,0 | 38,0 | 65 | 14,0 | 24,0 |
| 35,0 | 6,68 | 135 | 29,0 | 51,0 | 75 | 16,0 | 28,0 |
По формуле нахождения мощности P=I*U можно определить максимальный ток, выдаваемый генератором. Если его мощность 3 кВт, а напряжение 220 Вольт, то I = 3000 / 220 ≈ 13,65 Ампер, т. е. запаса прочности даже стандартной розетки должно хватить с избытком (конечно, если это не устаревшие, еще советские модели, рассчитанные максимум на 6,3 или 10 Ампер).
Другое дело это генераторы большей мощности – для них все расчеты надо проводить отдельно. Правда все они обычно подключаются стационарно и острая необходимость в «подкидывании» их через розетку может возникнуть только в случае неисправности проводки. Вот здесь и надо твердо знать, что нарушается и можно ли это делать.
2. Человеческий фактор.
Перед включением резервного генератора в обязательном порядке надо отключать вводные автоматы. Если этого не сделать, то в лучшем случае часть мощности попросту уйдет к соседям, и генератор заглохнет от перегрузки. Хуже будет если в момент попытки завести генератор возобновится подача электричества на основную линию – это гарантированно сожжёт обмотку электродвигателя встречными токами.
Если неприятность возможна в принципе, то рано или поздно она произойдет. Даже если приладить на корпус генератора большую табличку с напоминанием о необходимости отключить вводной автомат, то всегда есть вероятность в спешке что-либо напутать.
3. Использование защитных устройств.
Если в доме проводка сделана согласно рекомендаций ПУЭ, то отдельные розеточные линии кроме стандартных автоматических выключателей будут защищаться с помощью устройств защитного отключения (УЗО). Кроме того что их надо подключать с соблюдением полярности, многие из них рассчитаны на включение источника тока на верхние клеммы, а нагрузки к нижним.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. УЗО. 5. Автоматы потребителей.
Соответственно, при включении генератора в розетку надо будет следить где фаза и ноль, а еще вполне вероятна ситуация, когда работать будут только соседние розетки, а при попытке хотя бы включить свет, выбьет УЗО. Исправлять схему ради нескольких часов работы генератора нет смысла, поэтому единственный выход здесь это его включение напрямую через распредщиток.
Вдобавок ко всем существующим минусам, экстренная схема подключения генератора к сети дома через розетку, не предполагает возможности отследить когда появляется электричество на основной линии, чтобы вовремя переключиться обратно. Для этого нужна как минимум отдельная сигнальная лампочка, но так как вводной автомат отключается, использовать ее нет возможности.
Подключение генератора к распределительному автомату
Это самый правильный способ быстро подключить генератор, но с некоторыми нюансами, которые обязательно надо учитывать.
Проще всего получится выполнить такое подключение если рядом с распределительным автоматом есть розетка – ее часто устанавливают на случай выполнения ремонтных работ или просто для страховки. Правда при этом надо точно себе представлять, как именно подключена эта розетка – оптимальный вариант показан на схеме.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Розетка. 5. Распределительный автомат.
В таком случае все упирается только в пропускную способность самой розетки (16 Ампер) и надо помнить про отключение вводного автомата.
Если такую розетку при монтаже щитка не предусмотрели, то придется откидывать проводку от ввода распределительного автомата и подключать к нему генератор напрямую
Если дальше по схеме стоят УЗО, то обязательно надо соблюдать полярность.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.
Главное здесь это не перепутать к какому именно автомату подключаться. Если вдруг есть доступ к вводному автомату перед счетчиком, и генератор подключить к нему, то в целом схема не изменится… Просто она будет включать в себя устройство учета электроэнергии, которому все равно что считать – ток из основной линии или выработанный генератором.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.
Впрочем вероятность такой ошибки/подключения мала, так как счетчик и вводной автомат пломбируются проверяющими из энергонадзора.
Так как провода от магистральной линии откидываются, то к ним можно подсоединить контрольную лампочку – когда она засветится, значит генератор можно выключать. Вводной автомат при этом надо оставить включенным.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.
Подключение генератора через перекидной рубильник
По сути это то же самое подключение генератора к распределительному автомату но уже оборудованное стационарным трехпозиционным переключателем чтобы не приходилось откручивать провода от клемм автоматического выключателя.
Под трехпозиционным подразумевается переключатель, к которому ток может подходить от двух разных веток, но нагрузка подключается только к одной из них. Третье положение нейтральное, чтобы исключить контакт входящих проводов. Так как генератор имеет собственный ноль, то и переключатель надо подбирать соответствующий – устанавливать однопроводной, через который переключается только фаза, здесь нельзя.
Если под рукой нет трехпозиционного переключателя, то временно можно изготовить и двухпозиционное перекидное устройство из двух двухполюсных автоматов. Их желательно взять одного производителя и номинала, чтобы совпадали размеры. Автоматы надо установить рядом, но один из них перевернуть вверх ногами, а клавиши скрепить вместе – для этого производителями предусмотрены отверстия для штифтов.
Понимающий в электрике человек может соорудить такое устройство и из четырех однополюсных автоматов – не переворачивать их и переключать каждый по отдельности. Но если кто-нибудь кроме него будет запускать генератор, то «защитой от дурака» лучше все-таки озаботиться сразу.
Сам переключатель устанавливается возле генератора. Это удобнее всего, так как его пуск выполняется в определённом порядке: сначала запускается сам генератор, а когда он прогреется, то к нему подключается нагрузка.
Чтобы генератор не работал впустую, после включения электричества на основной линии, надо сделать отвод для сигнальной лампы и разместить ее на заметном месте. Чтобы она не светила все время, то подключать ее надо через выключатель. Если есть опасения забыть его включить, то можно добавить элемент автоматизации, подключив лампу через любой нормальноразомкнутый контакт пускателя. Вся схема подключения генератора через перекидной рубильник и с сигнальной лампой выглядит следующим образом:
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. УЗО.
Пока есть напряжение на магистральной линии, вся схема работает в обычном режиме – ток проходит через переключатель и дальше идет на распределительный автомат. Когда пропадает электричество, то надо вручную запустить генератор и переключить нагрузку с дома на него. При запуске генератора через катушку пускателя КМ проходит ток и его контакты замыкаются – сигнальная лампа оказывается включена в сеть и когда на магистральной линии появится электричество, то лампочка засветится.
Простейшая схема автопереключения
Чтобы каждый раз при необходимости запустить генератор не приходилось клацать переключателем, можно собрать простейшую схему автопереключения источника тока. Это не система автозапуска – ее назначение только выполнять переключение ввода между магистральной линией и генератором, а пуск и остановку двигателя все равно придется выполнять вручную. Минимально необходимые для этого детали – два пускателя (контактора) – КМ1 и КМ2 с перекрестным подключением. В них будут задействованы силовые контакты (КМк) и нормально замкнутые (КМнз). Чтобы у генератора было время прогреться, то дополнительно желательно использовать реле времени.

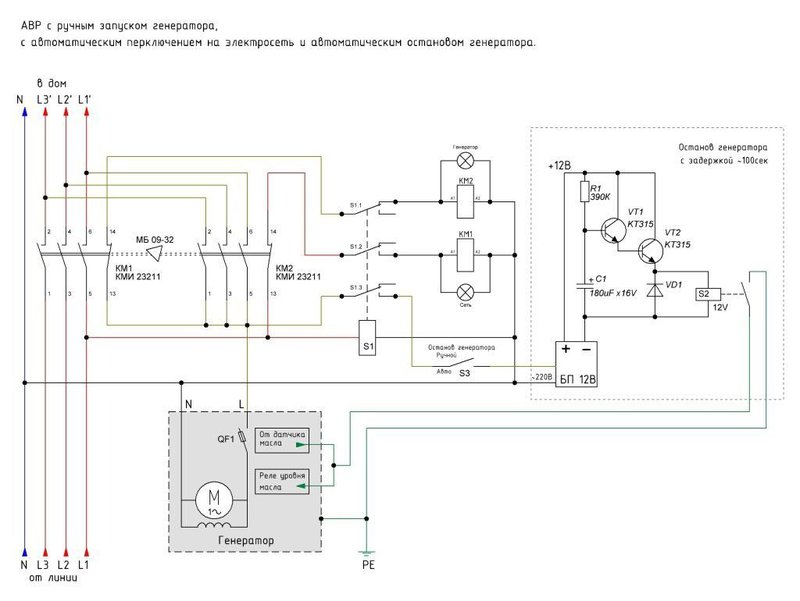

На рисунке показана такая схема, как подключить генератор к сети дома – работает она по следующему принципу:
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. Генератор. 5. Реле времени. 6. Контактор основного ввода. 7. Контактор резервного ввода.
Пока есть электричество на магистральной линии, катушка КМ1 удерживает замкнутыми силовые контакты КМк1 и разомкнутыми нормальнозамкнутые КМ1нз1 и КМ1нз2. Когда электричество отключается, то размыкаются силовые контакты КМк1, а КМ1нз1 и КМ1нз2 замыкаются – теперь при запуске генератора, через время, на которое рассчитано реле, на катушке КМ2 появится напряжение, замкнутся силовые контакты КМк2 и ток в дом будет подаваться от генератора.
Когда на основной линии появляется электричество, то срабатывает катушка КМ1 – размыкаются контакты КМ1нз1 и КМ1нз2, обесточивая катушку КМ2. Силовые контакты КМк2 размыкаются, а КМк1 замыкаются и питание в дом снова идет от магистральной линии. Остается только не забыть выключить сам генератор.
Автозапуск генератора своими руками
При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.
Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:
1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.
2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.
3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию
Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).
На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.
При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.
Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.
Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.
Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.
Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.
Автозапуск генератора через блок АВР
Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора. От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.
Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.
Сама схема выглядит следующим образом:
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.
Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.
Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.
Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.
Разница между одно и трехфазным подключением
Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.
В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.
Заземление
Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.
Идеальный вариант это создание полноценного заземляющего контура, но в целом можно обойтись и простейшим способом, для которого понадобятся металлический прут, длиной 1,5-2 метра, стальной болт или хомутовое соединение и мягкий медный провод. К железному пруту приваривается болт, а сам штырь забивается на всю длину в землю. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.
Это все основные способы как подключить бензогенератор к сети дома и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Разумеется, что при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска, могут возникнуть дополнительные вопросы, но решать их уже придется в каждом случае отдельно в зависимости от модели устройства и схемы домашней электросети.
Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
srbu.ru
3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.
При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.
Рассмотрим каждый из вариантов схемы поподробнее.
Простая схема АВР на 2 ввода
Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:
- нормально разомкнутым
- нормально замкнутым
Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.
Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.
Вот самая простая схема АВР:
Описание и принцип работы
Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.
SF1 и SF2 в схеме – это однополюсные автоматические выключатели.
Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:
Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.
Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.
Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.
При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:
- без разрыва ноля
- с разрывом нулевого провода
Схема ввода резерва с разрывом ноля
Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.
Так как основная сеть в 90% случаев выполнена с глухозаземленной нейтралью, а от генератора или ИБП идет с изолированной. Здесь объединять нулевой рабочий проводник от сети, с нулем от генератора нельзя.
Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.
Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.
За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.
Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.
Схема АВР на два ввода 380В
Трехфазная схема практически аналогична однофазной.
Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.
Схема АВР на 2 пускателя
Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.
Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:
- 3 нормально разомкнутые
- 1 нормально замкнутый КМ1
Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.
Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.
Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.
Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.
Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.
Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.
Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.
Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:
- реле напряжения
- реле контроля фаз и т.п.
Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры — ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.
Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.
Алгоритм работы здесь следующий:
1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.
Схема АВР на 3 ввода с генератором
Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.
На сегодняшний день, стоимость таких устройств сопоставима с ценой хорошего корпуса эл.шкафа от ABB. Но там вы получите пустую железную коробку, а здесь умные мозги, которые будут управлять и защищать всю ваше домашнюю электросеть.
В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.
AVR-02 блок ввода резерва
Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:
- ввод№1+ввод№2
- ввод№1+генератор
- ввод№1+ввод№2+генератор
Рассмотрим сначала самую сложную, которая с двумя вводами и генератором. Второй ввод может быть как от отдельной ВЛ-0,4кв или непосредственно КЛ с ближайшей ТП, так и собран на аккумуляторном ИБП с гибридными инверторами.
При этом, на варианте с источником бесперебойного питания, следует предусмотреть ситуацию, когда аккумуляторы разряжаются до допустимого максимума, а потом происходит переключение на генератор. Это очень удобно, дабы не гонять дизельгенератор при кратковременных перерывах в электроснабжении.
Какими функциональными возможностями обладает AVR-02?
- она управляет силовыми элементами – контакторами или пускателями. Также могут использоваться мотор приводы.
- контролирует чередование фаз
- контролирует синфазность вводов
- формирует сигнал запуска генератора
- может работать от внешней батареи 12В
- измеряет уровень напряжений и отключает неисправную линию с низким или высоким напряжением, автоматически переводя питание на ту, где все нормально
- формирует сигнал авария
На передней панели AVR-02 расположены:
- двухстрочный жидкокристаллический дисплей
- кнопки навигации
- светодиодные индикаторы №1 и №2 – показывают подключенный ввод
- К1,К2,К3,К4 – состояние исполнительных реле
Принцип работы AVR 02
Как же работает схема собранная на базе AVR-02? Вот основные ее элементы:
- КМ1.1, КМ2.1, КМ3.1 – это силовые контакты пускателей
- KV1 – реле контроля трехфазной сети
- контакты №18,19,20 – предназначены для контроля аварийных цепей в мотор приводах
- S1 – это что-то вроде кнопки, с помощью которой можно подать сигнал и принудительно заблокировать работу AVR-02
- SB1 – кнопка Reset
- КМ4 – промежуточное реле
Рассмотрим три алгоритма работ и три ситуации для данного АВР.
Ввод №1 и ввод №2 исправны
Первый ввод является основным, второй – резервным. Устройство посредством контактов А1,В1,С1 через защитный автомат QF2 следит за напряжением на вводе-1.
То же самое происходит по вводу-2, через контакты А2,В2,С2.
Так как на всех этих контактах все в норме, AVR-02 должен подать напряжение на катушку КМ. Как это происходит?
Контакт 1 и 11 формируют сигнал управления посредством реле К5. Данное реле К5, если уровень напряжения нормален на обоих вводах, должно включить ввод№1.
То есть находится в том положении, как на изначальной схеме. Напряжение через него попадает на 10 контакт и идет до катушки КМ4. Это промежуточное реле. Его контакты обозначены КМ4.1 и КМ4.2
Реле срабатывает, замыкая свои контакты и напряжение через них попадает на 22-й контакт. Далее AVR включает реле К1. Через него и контакт №24 фаза достигает катушки включения КМ1. При этом другие реле К2,К3,К4 остаются разомкнутыми.
Алгоритм №2 — ввод №1 неисправен
Напряжение на вводе №1 исчезло. AVR-02 видит, что на А1,В1,С1 напряжения нет, зато на А2,В2,С2 оно есть. Поэтому К5 переключается в позицию №11.
Далее U с ввода-2 поступает через 11 на 10 и потом вся схема повторяется как было рассмотрено ранее.
Только в этом случае происходит замыкание не К1, а К2. И соответственно катушки контактора КМ2.
При этом устройство следит за тем, чтобы напряжение на №13,14,15 отсутствовало. Дабы не получилось встречного включения питания (при залипании контактов и восстановлении эл.снабжения).
Если же напряжение хотя бы на одном из разъемов 13-14-15 есть, то катушка КМ2 никогда не сработает. Это и есть защита от встречного напряжения.
АВР с автозапуском генератора
А как будет запускаться генератор, если исчезнет питание с обоих вводов? Контакт №12 служит для подключения к АВР внешнего источника питания +12В.
Когда у вас пропало напряжение на двух вводах, все контакты К1,К2,К3 получаются в разомкнутом состоянии. При этом автоматически происходит замыкание внутреннего контакта реле К4. За счет этого, формируется сигнал запуска для генератора.
Большинство генераторов с возможностью АВР, управляют заслонкой своей собственной автоматикой. Для этого им нужен только сигнал на старт. Вы его как раз и подаете.
Если у вас этого нет, то можно смастерить такую систему самостоятельно.
После подачи импульса, происходит запуск ДГУ и его прогрев. Когда он прогрелся, напряжение на реле KV1 достигает нормы. KV1 представляет из себя, что-то вроде реле защиты трехфазных двигателей.
Оно необходимо для контроля напряжения 3-х фазной сети (правильное чередование фаз и их номинальное значение). Подойдет например такое — CKF-317.
После срабатывания, реле KV1 замыкает свой контакт KV1.1 и напряжение достигает разъема №16. Также U поступает на контакт №9 (он управляет внутренними цепями AVR) и №22.
AVR это видит и подает сигнал на замыкание реле К3 и катушки КМ3. После чего включаются силовые контакты пускателя генератора КМ3.1 Вся нагрузка запитывается от генератора.
Ввод№1+генератор (резерв)
Ну и напоследок рассмотрим чаще всего применяемую схему АВР для частного дома – ввод№1+генератор.
Далеко не все имеют два независимых ввода, плюс еще и ДГУ. Зато наличие отдельно генератора у владельцев особняков, не такая уж и большая редкость.
Основное эл.снабжение осуществляется от первого ввода. Принцип работы здесь такой же как и рассмотренный выше.
При изменение параметров напряжения на выходе за его номинальные значения (резко упало или повысилось, исчезло), происходит смена источника оперативного напряжения. Контакт КМ3.1 размыкается, а контакт КМ3.2 замыкается.
Также размыкаются контакты 22 и 24. Пускатель QF2 выключается. Спустя три секунды AVR 02 дает сигнал на запуск генератора. После его прогрева, происходит замыкание контактов 22-26. Подается напряжение на катушку КМ2 и включается пускатель QF8.
Вся нагрузка переводится на генератор.
Опять же, спустя установленное время, происходит замыкание №22-№24, после чего включается КМ1 и QF2. Питание восстанавливается от основного ввода. При этом контакты 29-30 будут замкнуты пока генератор не охладится.
Время расхолаживания ДГУ лучше выставлять в районе 3-5 минут.
Статьи по теме
domikelectrica.ru
принцип работы, характеристика, автоматический ввод резерва своими руками
Среди огромного разнообразия источников энергии большую популярность получили генераторы электрического тока. Такие агрегаты всё чаще применяются в загородных домах и на дачах, а также во многих других местах, где есть проблемы со светом. Именно поэтому потребители нередко приобретают качественные блоки АВР для генераторов, созданные для автоматического включения резервного питания.

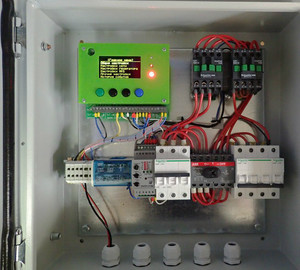

Характеристика агрегата
Устройство АВР — это средство автоматического включения резервного питания, представленное в виде высококачественного генератора, вырабатывающего ток, если внезапно пропало централизованное электроснабжение. Основная задача блока состоит в том, чтобы своевременно и как можно быстрее переключать нагрузки между двумя источниками.
Некоторые модели АВР разработаны так, что все настройки потребитель должен вносить самостоятельно, но чаще всего в продаже можно встретить оборудование, работающее в автоматическом режиме. Активация устройства происходит в тот момент, когда поступает сигнал о потере напряжения. В быту использование такого агрегата имеет множество положительных отзывов.
Блок АВР запрограммирован таким образом, что его работа зависит от уровня напряжения на определённом объекте, этот пункт контролируется первичной обмоткой. Наличие специального переключателя обеспечивает надёжную изоляцию генератора от негативного воздействия переменного тока, который проникает из общей электросети. В этот промежуток времени источник бесперебойного питания находится во включенном состоянии, что гарантирует стабильную подачу временного питания всем потребителям. Слаженная работа генератора с АВР осуществляется по следующей схеме:
- После прекращения подачи электроэнергии через блок к источнику бесперебойного питания поступает команда о начале работы.
Когда устройство получит ответ о том, что генератор полностью готов к выполнению своей основной функции, АВР осуществляет его соединение с домашней электросетью.- С возобновлением централизованной подачи тока в частный дом на автоматический ввод резерва поступает сигнал о том, что резервное устройство должно быть отключено.
- Проводка между домашней сетью и генератором одновременно переключается в автоматическом режиме.
Когда устройство получит ответ о том, что генератор полностью готов к выполнению своей основной функции, АВР осуществляет его соединение с домашней электросетью.Если специалист обладает необходимым опытом, то он может выполнить индивидуальную настройку переключений, чтобы обеспечить электроэнергией только самые важные участки.
В качестве приоритетных объектов назначают системы отопления помещений, охлаждающее оборудование и другие схемы.
Для мощных резервных установок можно смело применять более сложные распределения электроэнергии, которые будут формировать мягкую нагрузку, плавно переходящую из синхронизированного агрегата и обратно. Сами производители утверждают, что такие генераторы всё чаще применяются в тех ситуациях, когда нужно сократить итоговую величину пиковых нагрузок.
Принцип работы
За несколько лет на рынке появилось множество разнообразных агрегатов для автоматического резервирования, которые оснащаются мощным микропроцессорным контроллером. Несмотря на огромный ассортимент, наибольшим спросом пользуются модели с управляющим реле-контроллером. Устройство непрерывно анализирует сигналы датчиков напряжения, а также своевременно обнаруживает сбой в питании и инициирует процедуру быстрого запуска генератора.
Если начинающий мастер будет рассматривать схему подключения АВР с точки зрения электротехники, то эта задача может показаться слишком сложной. Всё дело в том, что различные технические сложности и неизбежные временные задержки затрудняют мгновенное получение резервной электроэнергии. Чтобы такое оборудование прекрасно справлялось со своими основными задачами и не подводило в самый ответственный момент, нужно заранее ознакомиться с его функциональными возможностями:
- Современные модели АВР могут использоваться не только с бензиновыми, электрическими, газовыми, но и с дизельными генераторами.
- Пользователь всегда может выбрать наиболее подходящий тип резервной сети — однофазную или трёхфазную.
- В системе предусмотрен постоянный контроль температуры двигателя.
- Обеспечение полного цикла работы резервного источника: автоматизированный запуск генератора в тот момент, когда исчезло централизованное электроснабжение или уровень напряжения превысил все допустимые показатели. Предусмотрены многочисленные полезные функции, которые непрерывно контролируют работу генератора, защищают его от перегрузки. При появлении основного электричества происходит остановка и последующее охлаждение бесперебойного источника.
- Наличие тестового еженедельного запуска генератора (мастер может настроить точную дату и время для проведения этой процедуры).
- Удобное управление приводом воздушной заслонки.
- Всегда можно активировать экономный режим работы оборудования.
- Фиксированный контроль напряжения аккумуляторных батарей. Эта функция позволяет запускать генератор только при полной разрядке АКБ генератора.
- Некоторые модели АВР обладают расширенной функциональностью для подключения вспомогательных модулей: GSM-модем, БИП.
- Качественный счётчик, который показывает оставшееся время до проведения планового технического обслуживания.
Пользователь всегда может выбрать наиболее подходящий тип резервной сети — однофазную или трёхфазную.
Всегда можно активировать экономный режим работы оборудования.Самостоятельное изготовление блока АВР

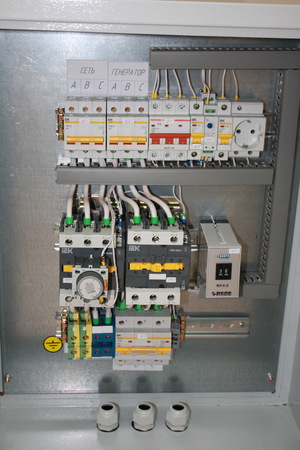

Качественный автоматический ввод резерва для генератора отличается высокой стоимостью, поэтому многие домашние мастера решают изготовить это устройство своими руками, используя те самые детали, что и в стандартных заводских агрегатах. Основной и самой дорогой частью является многофункциональный контроллер.
Для обеспечения силовой части мастера задействуют контакторы, которые используются для гарантированного переключения с главной линии на локальную сеть. Чтобы компактно разместить все детали, нужно подготовить довольно вместительный шкаф или же щит, который больше всего будет подходить по размеру к изготавливаемому агрегату.
Традиционная схема АВР всегда оснащается автоматизированным контролирующим механизмом, который работает за счёт нормального постоянного напряжения. Качественная реализация этой идеи возложена на блок питания. Чаще всего специалисты применяют стандартный аккумулятор повышенной мощности, так как при повышенных нагрузках маломощный агрегат быстро разряжается.
Именно блок питания контролирует уровень выходящего напряжения. Стоит отметить, что все комплектующие детали нужно покупать исключительно в проверенных торговых магазинах, отдавая своё предпочтение известным производителям. Чтобы во время сборки не допустить самых распространённых ошибок, необходимо использовать профессиональную схему АВР для генератора. Своими руками можно изготовить высококачественную модель, которая будет отвечать всем эксплуатационным требованиям.
Выбирая контроллер, необходимо проверить наличие инверсной воздушной заслонки. Этот узел особенно полезен в тех ситуациях, когда потребитель использует генератор с механической заслонкой.
Покупая прочные контакторы, нужно ориентироваться на показатели пропускной способности. Когда в оборудовании отсутствует электромеханическая защита, её нужно приобрести отдельно.
Когда все элементы есть в наличии, можно смело приступать к изготовлению АВР. Начинать нужно с монтажа всех элементов и узлов во внутренний отсек электрического щита. Этот процесс должен происходить таким образом, чтобы не образовались пересечения между проводниками, а все контакты и клеммы были легкодоступны. Далее происходит подключение силовой части и контроллеров.
Параллельное включение резервного генератора с централизованной электросетью считается недопустимым. В противном случае бесперебойный источник питания может быть сильно повреждён вплоть до полной поломки всех узлов. Чтобы оградить оборудование от столь негативных последствий, нужно приобрести специальные щиты, которые обеспечивают как ручное, так и автоматическое переключение на ввод резерва. В продаже можно встретить универсальные разновидности сильноточных коммутаторов нагрузки, а также многофункциональные автоматические регуляторы напряжения используемого генератора.
В процессе подключения обязательно учитывается наличие двух мощных кабелей, которые входят в щит автоматического резерва. Один из них должен быть рассчитан на основную сеть, а второй — на резервную линию электросети. Их поочерёдное использование обусловлено различными алгоритмами работы оборудования. Но на выходе к потребителю протягивается только один силовой кабель.
Отличительные функции
Современные блоки АВР обеспечивают автоматический запуск генератора в случае пропадания напряжения на основной линии. При этом такой агрегат управляет работой стартера, топливным клапаном, предпусковым подогревом свечи установки и приводом воздушной заслонки. Когда напряжение на основной линии восстанавливается, АВР самостоятельно отключает подачу нагрузки от генератора, за счёт чего происходит постепенное охлаждение всей установки. Помимо этого, автоматический ввод резерва отличается и другими функциями:

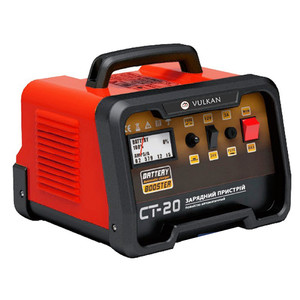

- В состав блока обязательно входит зарядное устройство аккумуляторной батареи генератора.
- Некоторые модели позволяют контролировать температуру картера двигателя бензиновой установки с целью непрерывного управления воздушной заслонкой в зависимости от уровня нагрева двигателя. Благодаря такой функции предотвращается перегрев основного рабочего узла.
- Более дорогие модели оснащаются мощными аккумуляторами, которые хорошо справляются с большими нагрузками.
- Блок АВР можно подключить к персональному компьютеру (интерфейс RS 485). Пользователь может выполнить точную настройку констант и параметров, которые будут считывать все текущие измерения.
- Установка GSM-модема позволит дистанционно запускать и останавливать генератор через SMS-сообщения. Специалист может в удобное для себя время контролировать режим работы блока, а также считывать актуальные телеметрические данные.
- Наличие встроенного байпаса. Когда из строя выходит основной управляющий контроллер, генератор можно запустить и самостоятельно.
- Наличие кнопки «Аварийный стоп». Генератор может быть остановлен в принудительном порядке, если произошла непредвиденная ситуация.
В состав блока обязательно входит зарядное устройство аккумуляторной батареи генератора.Дополнительные временные задержки
Когда основное питание восстановлено, то небольшая задержка просто необходима, так как это позволит убедиться в достаточной нагрузке для отключения резервного источника. Чаще всего ее продолжительность варьируется от 1 до 30 минут. АВР должна автоматически обойти существующую временную задержку и вернуться к основной линии электросети. Помимо этого, оборудование нуждается в охлаждении двигателя. Всё это время система управления контролирует разгруженный мотор до полной его остановки.
Опытные мастера утверждают, что лучше всего переключать нагрузку на резервный генератор в тот момент, когда достигнуты соответствующие уровни частоты и напряжения. В редких случаях конечный потребитель хочет добиться последовательного переключения на резервный генератор.
Чтобы достичь такого эффекта от установки, нужно обустроить сразу несколько схем АВР для бесперебойного источника электроэнергии, которые срабатывают с индивидуальными временными задержками. Только в этом случае все нагрузки могут быть подключены к генератору в любом порядке. Главное, чтобы все детали были качественными и отлично выполняли поставленные задачи.
220v.guru
