Базг 10 блок автоматического запуска генератора
Внимание! АКЦИЯ!
При покупке двух и более блоков БАЗГ-10 единовременно
стоимость блока автозапуска
БАЗГ-10 будет 4 000 руб!!!
Установи автозапуск генератора себе и другу!
К сожалению, базг 1 снят с производства сейчас вместо него производим БАЗГ-10 он по техническим характеристикам лучше предупредившего.
Технические характеристики:
- Напряжение питания: 8-20 вольт;
- Задержка перед запуском генератора секунд: 1-255;
- Количество попыток запуска: 1-20;
- Время вращения стартера секунд: 1-30;
- Пауза между запусками секунд: 1-255;
- Время закрытия заслонки секунд: 1-20;
- Время открытия заслонки секунд: 1-20;
- Алгоритм работы заслонки чет/нечет/температура/задержка после запуска;
- Выход для свечей подогрева дизель: ДА;
- Время работы свечей подогрева секунд: 1-20;
- Время охлаждения генератора секунд: 1-255;
- Работает с электроприводами заслонки ТИП-1, ТИП-2 и ТИП-3;
Все параметры можно редактировать с помощью кнопок «-» «MENU» «+»
Алгоритм работы блока автозапуска БАЗГ-10:
- При подаче питание на блок, если параметр Р11=1 происходит тестовое закрытие и открытие заслонки, при этом на экран выводится надпись tSt (Тест) затем при закрытии заслонки надпись Clo (Close) и при открытии заслонки надпись Opn (Open).
- Затем блок переходит в режим ожидания. При этом на экране отображается текущее напряжение аккумулятора например 12.7 вольт.
- При замыкании контактов XT4-3 и XT4-4 через время установленное в параметре Р01 происходит отработка алгоритма запуска генератора. Если двигатель завелся то на дисплее будет надпись rUn.
- При снятии сигнала «запуск!» через время охлаждения генератора происходит останов генератора.
- Если двигатель после нескольких попыток запуска так и не запустился блок переходит в режим «ошибка» при этом на дисплее горит надпись Err.
- Выход из режима «ошибка» происходит при снятии сигнала «запуск» или при нажатии кнопки MENU.
Программирование блока автозапуска генератора БАЗГ-10
Программирование параметров блока автозапуска возможно только во время ожидания запуска. Во время ожидания запуска на дисплее отображается текущее напряжение аккумулятора генератора. Для входа в режим программирования нажмите кнопку MENU затем отобразиться номера параметра Р01 и текущее значение параметра P01 Кнопками + и – вы можете изменять текущий параметр Для перехода к редактированию следующего параметра нажмите кнопку MENU Если вы в течении 10 секунд не нажали ни одной кнопки происходит переход к следующему пункту меню а по достижении последнего пункта меню выход из режима программирования. При выходе из режима программирования на дисплее появятся прочерки — — -.
Параметры для программирования
Р01 Задержка перед запуском генератора (отложенный запуск) . Время от подачи команды «запуск!» до начала выполнения алгоритма запуска двигателя генератора. 1-255 секунд.
Р02 Количество попыток запуска генератора. 1-20
Р03 Время вращения стартера. 1-30 секунд
Р04 Пауза между попытками запуска. 1-255 секунд
Р05 Время закрытия заслонки. Время импульса на закрытие заслонки. Для разных типов электроприводов необходимо свое время. Так например если подключен привод ТИП-1 «Универсал» то время закрытия должно быть 5-7 секунд а если подключен привод ТИП-2 «Кольцо» то время закрытия должно быть 1-2 секунды.
Р06 Время открытия заслонки. Время импульса на открытие заслонки. Для разных типов электроприводов необходимо свое время. Так например если подключен привод ТИП-1 «Универсал» то время открытия должно быть 5-7 секунд, а если подключен привод ТИП-2 «Кольцо» то время открытия должно быть 1-2 секунды. Обратите внимание, время открытия заслонки должно быть не менее значения из параметра P05 (время закрытия) и даже с учетом люфта в механизме электропривода возможно немного больше. Иначе электропривод не будет до конца открывать воздушную заслонку.
Р07 Выбор алгоритма работы электропривода воздушной заслонки для бензинового генератора. 1 – Каждый нечетный запуск будет с закрытой заслонкой а каждый четный с открытой, так например первый запуск будет с закрытой заслонкой второй с открытой и так далее 2 — Каждый четный запуск будет с закрытой заслонкой а каждый нечетный с открытой, так например первый запуск будет с открытой заслонкой второй с закрытой и так далее 3 — Если двигатель холодный запуск с закрытой заслонкой. Если горячий – запуск с открытой заслонкой. (необходимо подключение термодатчика) 4 – Всегда запуск с закрытой заслонкой. Открытие заслонки происходит через запрограммированное в параметре Р08 время после запуска генератора. 5 – Для дизельного генератора включение свечей подогрева на время запрограммированное в параметре Р09
Р08 Время задержки открытия заслонки после запуска двигателя если Р07=4 1-255 секунд
Р09 Время работы свечей подогрева если Р07=5 1-20 секунд
Р10 Время охлаждения генератора. Время работы двигателя генератора после снятия сигнала «запуск!» 1-255 секунд
Р11 При подаче питания на блок БАЗГ происходит тестовое закрытие и открытие заслонки. Это необходимо для настройки привода. Если тест в начале нужен установите Р11=1 если тест при включении не нужен установите Р11=0
Надписи на экране и их значение
Clo – закрытие воздушной заслонки генератора
Opn – открытие воздушной заслонки генератора
tSt – Тест закрытия/открытия заслонки генератора
Str — работа стартера генератора
rUn — двигатель генератора заведен
Fla – работа свечей подогрева дизельного генератора
Col – охлаждение генератора
Err – ошибка запуска
Описание работы
Блок автоматического запуска генератора БАЗГ-10 запускает двигатель генератора по внешнему сигналу например от щита АВР, кнопки, радиоканал, контроллера. В ждущем режиме контроллер отображает напряжение аккумулятора генератора. При поступлении сигнала на запуск двигателя генератора, после отсчёта времени задержки запуска происходит закрытие воздушной заслонки генератора и последующий запуск двигателя. При снятии сигнала запуска после отсчета времени охлаждения генератора происходит останов двигателя генератора.
Совместимость
Для запуска бензинового генератора необходимо приобрести электропривод заслонки ТИП-1 или ТИП-2. Датчик температуры и топливный клапан приобретаются по желанию. Для запуска дизельного генератора необходимо приобрести топливный клапан. Дополнительное реле управления свечами приобретается при необходимости управления свечами.
Схема подключения базг 10 блок автоматического запуска генератора
electroschiti.ru
БАЗГ-10 NEW для автозапуска генератора
Обращаем Ваше внимание, что появилась новая плата с обновленной прошивкой v1.7
Описание работы:
Блок автоматического запуска генератора БАЗГ-10 запускает двигатель генератора по внешнему сигналу например от щита АВР, кнопки, радиоканал, контроллер АКБ (например АКБК-01)
В ждущем режиме контроллер отображает напряжение аккумулятора генератора. При поступлении сигнала на запуск двигателя генератора, после отсчёта времени задержки запуска происходит закрытие воздушной заслонки генератора и последующий запуск двигателя. При снятии сигнала запуска после отсчета времени охлаждения генератора происходит останов двигателя генератора.
Технические характеристики автозапуска БАЗГ 10:
Напряжение питания: 8-20 вольт
Задержка перед запуском генератора секунд: 1-255
Количество попыток запуска: 1-20
Время вращения стартера секунд: 1-30
Пауза между запусками секунд: 1-255
Время закрытия заслонки секунд: 1-20
Время открытия заслонки секунд: 1-20
Алгоритм работы заслонки чет/нечет/температура/задержка после запуска
Выход для свечей подогрева дизель: ДА
Время работы свечей подогрева секунд: 1-20
Время охлаждения генератора секунд: 1-255
Работает с электроприводами заслонки ТИП-1, ТИП-2 и ТИП-3
Все параметры редактируются с помощью кнопок «-» «MENU» «+»
Совместимость автозапуска БАЗГ 10 и генераторов:
Для запуска бензинового генератора: электроприводы заслонки ТИП-1, ТИП-2 и ТИП-3, клапан разряжения, также есть возможность подключения датчика температуры и топливного клапана.
Для запуска дизельного генератора: топливный клапан, дополнительное реле управления свечами подбирается по току потребления свечами накала.
Плата автозапуска БАЗГ 10 уже установлена на генераторы:
- SKAT УГБ-10000Е
- SKAT УГБ-10000ЕТ
- SKAT УГБ-11500Е
- SKAT УГБ-11500ЕТ
- SKAT УГБ-3000Е
- SKAT УГБ-3200Е
- SKAT УГБ-4000Е
- SKAT УГБ-5000Е
- SKAT УГБ-6000Е
- SKAT УГБ-7000Е
- SKAT УГБ-7500Е
- SKAT УГБ-7500ЕТ/7500
- SKAT УГБ-8000Е
- SKAT УГБ-8500Е
- SKAT УГД 10000Е
- SKAT УГД 10000ЕК
- Aiken MG 5500M
- Aurora AGE-7500 DSX
- BRIMA LT 8000 EB
- CHAMPION GG4800E
- CHAMPION GG7200E
- Champion GG7500E-3
- Crosser CR-G6500E
- Crosser CR-G8000E
- DALGAKIRAN DJ 8000 BG-TE
- DDE DPG4851
- DDE DPG6551
- DDE DPG7551E
- ELEMAX SH6500EXS
- Elitech БЭС 5000 Е
- Etalon FPG 5800 E2
- Etalon SPG 5000 E2
- Etalon SPG 8500 E2
- Etalon SPG6500E1
- Forester EC 7000 E
- FORTE FG6500E
- FORWARD FGG-3500AE
- FORWARD FGG-4500AE
- FORWARD FGG-5500AE
- FUBAG BS 5500 ES
- FUBAG BS 6600 ES
- GEKO 12000
- GenPower GBG 5500 E
- GESHT 7000E
- G-Power KGE6500E
- G-Power KGE6500E3
- Green Field GF 4500E
- Green Field LT 5500 DXE
- Green Field LT 8000 DXE
- GROST 5GF-4
- GROST 6GF-4
- Honda EP6500CXS
- HUTER DY3000LX
- HUTER DY4000LX
- HUTER DY6500LX
- HUTER DY8000LX
- Huutoan HG7500 SE
- Hyundai HHY5000FE
- Hyundai HHY7000FE
- Hyundai HHY9000FE ATS — Замена ATS на БАЗГ 10
- Hyundai HY9000LE-3
- Hyundai HY9000LER-3
- KAMA KGE6600E3
- Kipor KGE2500E
- Kipor KGE6500E3
- Kipor KGE6500ЕА3
- MasterYard GLH 6000L XL25 EL.START
- MASUTA ММ-5500Е
- MASUTA ММ-6500Е
- MIRKON ENERGY PIONEER PH6000XE
- Mitsumoto ММ-6500Е
- Mustang CPG5000E2
- Mustang CPG6000E2T
- Mustang CPG7000E2
- Packard Spence PSGG 6500ES
- Patriot Garden&Power RPG-7000LE
- PRORAB 4500 EB
- PRORAB 5500 EB
- PRORAB 5502 EB
- PRORAB 6600 ЕВ
- Prorab PRORAB 6600 EBV
- Ranger RPG-5000E
- Ranger RPG-6500E
- RATO R6500D-T
- Sadko GPS-6500EF
- Sadko GPS6500Е
- Sadko GPS8000Е
- SPERONI LC 6500 DDC-3
- Stark PSG6500EL
- Sturm PG8745E
- Sturm PG8755E
- Sturmkraft LC6500E
- SunGarden HT 4500 LX
- SunGarden HT 7800 LX
- SunGarden HT6500LX
- Top Machine DY6500LX
- Top Machine GG-5500E
- Wolsh GB8000E
- Yamaha EF 12000 E
- ZENITH ZH6000DXE
- ZENITH ZH7000DXE
- Вепрь АБП 16-230 ВБ-БС
- Вепрь АБП 20-Т400/230 ВБ-БС
- Вепрь АБП 6-230 ВX-БСГ
- Зубр ЗЭСБ-5500-ЭФН
- Калибр БЭГ-5500А
- Калибр БЭГ-5500А-2
- Калибр БЭГ-5511А
- Калибр БЭГ-6511А
- Кратон GG-6,0М-3РЕ
- ПРОФЕР GG 4500
- ПРОФЕР GG 4600E+B
- ПРОФЕР GG 7200
- ПРОФЕР GG 7300-3E+B
- ПРОФЕР GG 7300E+B
- ПРОФЕР GG 7500 3E
- СПЕЦ SB-3800E2
- СПЕЦ SB-6500E2
- ТСС SGG-6500 E
- ТСС SGG-6500 EH
- ТСС SGG-7500 EH
- ЭНЕРГО ЭА 6500 C
- Энергомаш ЭГ-8745Э
- Энергомаш ЭГ-8755Э
- Энергомаш ЭГ-8763Э
Оплатить выбранную продукцию можно любым удобным для вас способом:
- Наличными. Оплата производится наличными средствами непосредственно в магазине при заказе товара
- Банковской картой. Оплата производится банковской картой непосредственно в магазине при заказе товара
- Переводом через банк. Квитанция стандартного образца для оплаты наличными через банк
- Безналичным расчетом. Выставляем счет на оплату товара на юридическое лицо, с последующей выдачей товарной накладной
Если ни один из способов Вам не подходит, то свяжитесь с менеджером для информации по дополнительным условиям оплаты.
Для удобства клиентов предусмотрено несколько вариантов доставки товаров:
- Самовывоз. Вы можете произвести самовывоз товара со склада-магазина по адресу г. Краснодар, ул. Полевая 113. Перед планированием самовывоза обязательно заранее сообщать нам о времени визита для предварительной подготовки товара к отпуску — экономьте ваше и наше время.
- По г. Краснодару. Оговаривается с нашим менеджером. В зависимости от выбранного товара, необходимости монтажа, будет рассчитана стоимость доставки.
- За пределы г. Краснодара до 100 км. Доставка оплачивается из расчета 15 руб/км (учитывается пробег в обе стороны).
- Другие регионы и страны СНГ + Крым. Выставляем счет на оплату товара на юридическое лицо, с последующей выдачей товарной накладной.
Доставка товара производится в другие регионы следующими партнерскими транспортными компаниями:
(стоимость и срок доставки в ваш город рассчитывается индивидуально)
Также по вашему желанию мы готовы доставить груз любой указанной Вами транспортной компанией, имеющей постоянное представительство в Краснодаре.
Стоимость доставки в другой регион может быть оплачена Вами напрямую транспортной компании (доставка за счет получателя) либо добавлена в счет — при оплате банковской картой или безналичным платежом. Если Вы выбрали второй вариант, пожалуйста, сообщите об этом нашим менеджерам при размещении заказа.
xn—-qtbeffi1ad8e.xn--p1ai
САЗГ-10 блок автозапуска генератора IP44
САЗГ-10 — система автоматического запуска генератора 10, предназначен для автоматизации полного цикла запуска бензиновых, дизельных и газовых генераторов, с возможностью гибкой настройки параметров запуска в зависимости от вида электрогенератора.
Блок автозапуска генератора САЗГ-10, работает от сухого контакта, то есть при замыкании цепи, блок включает стартер для запуска генератора, при необходимости управляет заслонкой (подсосом). При удачном запуске генератора, САЗГ-10, отключает стартер и держит топливный клапан в открытом состоянии. Размыкая цепь сухого контакта производится остановка генератора после охлаждения, и отключение электромагнитного топливного клапана. В системе присутствует переключатель, который при необходимости позволяет завести генератор в ручном/автоматическом режиме.
Схема подключения САЗГ-10 блок автоматического запуска генератора
рис.1 Схема подключения САЗГ-10 к генератору
Возможные компоненты для подключения САЗГ-10:
- Привод заслонки

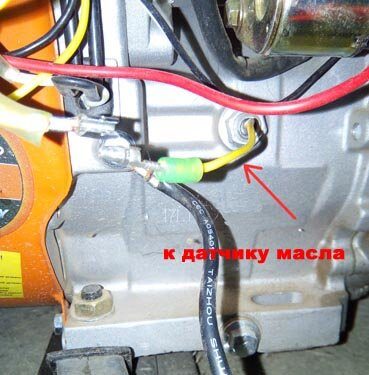

- Вывод для датчика масла
- Топливный клапан
- Вывод для подключения электростартера
- Ввод для распознавания напряжения генератора
- Ввод для подключения АКБ
- Ввод для подключения зарядного устройства
- Сухой контакт для автоматического запуска генератора
- Термодатчик для корректировки работы привода заслонки
Программирование Системы автозапуска генератора САЗГ-10
Программирование САЗГ-10, возможно только в режиме ожидания, в котором на дисплее отображается напряжение аккумулятора генератора.
Для входа в режим программирования, необходимо нажать кнопку MENU «М» и удержать 2 сек. до появления надписи Pro. Затем появится номер параметра P01. Для отображении установленного значения параметра P01 нажмите кнопку MENU при этом на дисплее отобразиться надпись VAL. Кнопками «–» «+» вы можете изменять значение отображаемого параметра. После выбора значения, нажмите кнопку MENU для сохранения, при этом на дисплее появится надпись SEt.
Если в режиме программирования, в течении 30-ти не производили действия с меню, происходит выход из режима программирования, и на дисплее отображается напряжение питания.
Параметры работы блока автозапуска САЗГ-10
Номер параметра | Описание |
P01 | Задержка перед запуском генератора. Время от подачи команды «запуск!» до
начала выполнения алгоритма запуска двигателя генератора. 1-255 секунд. |
P02 | Количество попыток запуска генератора. 1-20 |
P03 | Время вращения стартера. 1-30 секунд |
P04 | Пауза между попытками запуска. 1-255 секунд |
P05 | Время закрытия заслонки. Время импульса на закрытие заслонки. Для разных типов электроприводов необходимо свое время. Так, например, если подключен привод ТИП-1 «Универсал», то время закрытия должно быть 5-7 секунд, а если подключен привод ТИП-2 «Кольцо», то время закрытия должно быть 1-2 секунды. |
P06 | Время открытия заслонки. Время импульса на открытие заслонки. Для разных
типов электроприводов необходимо свое время. Так, например, если подключен
привод ТИП-1 «Универсал», то время открытия должно быть 5-7 секунд, а если
подключен привод ТИП-2 «Кольцо», то время открытия должно быть 1-2 секунды.
Обратите внимание, время открытия заслонки должно быть не менее значения из
параметра P05 (время закрытия) и даже с учетом люфта в механизме электропривода
возможно немного больше. Иначе электропривод не будет до конца открывать
воздушную заслонку. |
P07 | Выбор алгоритма работы электропривода воздушной заслонки для бензинового генератора. 1 – Каждый нечетный запуск будет с закрытой заслонкой, а каждый четный с открытой, так, например, первый запуск будет с закрытой заслонкой второй с открытой и так далее 2 — Каждый четный запуск будет с закрытой заслонкой, а каждый нечетный с открытой, так, например, первый запуск будет с открытой заслонкой второй с закрытой и так далее 3 — Если двигатель холодный запуск с закрытой заслонкой. Если горячий – запуск с открытой заслонкой. (необходимо подключение термодатчика) 4 – Всегда запуск с закрытой заслонкой. Открытие заслонки происходит через запрограммированное в параметре Р08 время после запуска генератора. 5 — Для дизельного генератора включение свечей подогрева на время, запрограммированное в параметре Р09 |
P08 | Время задержки открытия заслонки после запуска двигателя если Р07 = 4 1-255 секунд |
P09 | Время работы свечей подогрева если Р07 = 5 1-20 секунд |
P10 | Время охлаждения генератора. Время работы двигателя генератора после
снятия сигнала «запуск!» 1-255 секунд |
P11 | При подаче питания на блок САЗГ происходит тестовое закрытие и открытие
заслонки. Это необходимо для настройки привода. Если тест в начале нужен
установите Р11 = 1 если тест при включении не нужен установите Р11 = 0 |
Блок автозапуска генератора с возможностью установки времени работы и отдыха
Данная функция позволяет гибко устанавливать желаемое время чередования работы и отдыха генератора при отключении электричества. Функция используется для уменьшения затрат на расход топлива и увеличение срока службы генератора. Если вы хотите установить дополнительный бак для генератора, то функция «работа/отдых» необходима, так как бытовые электрогенераторы имеют ограничения по времени непрерывной работы. Работа и отдых генератора обеспечивается с помощью отдельного контроллера. Для подробного описания характеристик перейдите по ссылке.
Видео
Купить САЗГ-10 (БАЗГ-10) — блок автозапуска генератора
Перед тем, как купить САЗГ-10, Вам необходимо убедится, в том что на генераторе присутствует электростратер (возможность запуска двигателя генератора с помощью ключа или кнопки). Электростартер это пусковое устройство, предназначенное для пуска двигателя внутреннего сгорания или газовой турбины.
Чтобы купить САЗГ-10, нажмите кнопку «В Корзину» или «Быстрый заказ». Вы так же можете оформить заявку с помощью телефона указанного в верхнем правом углу.
Авторские права защищеныavrnet.ru
Базг 10 схема подключения
Схемы подключения блока АВР-1/1 с автоматическим управлением запуском и контролем работы мобильной генераторной установки и ввода городской сети.
На Рис.2 представлена одна из рабочих схем подключения блока управления АВР-1/1 . Проводники, подключенные к блоку, отображены схематично, без привязки к конкретным клеммам. Компоновка достаточно проста в реализации и под силу пользователям даже с начальным уровнем электротехники.
На Рис.3 изображена производная схема от схемы на Рис.2, с дополнительными элементами защиты, автоматическим зарядным устройством и с полной прорисовкой подключения проводников к клеммам контроллера АВР-1/1.
У нас Вы можете заказать готовый к установке щит АВР с резервным вводом генератора собранный по схеме Рис.3 любой мощности или заказать монтаж и подключение под ключ.
Начало пути.
Как правило, вопрос по автоматизированному управлению вводом генератора и вводом сети возникает, когда пришлось столкнуться с рядом неудобств ручного управления вводами. Первоначально, для ручного управления, собирают, в большинстве случаях, самую простую схему на 2-х автоматических выключателях Рис.1. без элементов защиты.
За основу будут взяты ввод 220В/50Гц городской однофазной сети 1, однофазный счетчик электроэнергии 2, автоматические выключатели А1 на 25 ампер с характеристикой С и автоматический выключатель А2 на 25 ампер с характеристикой В, подключаемая нагрузка 3(Дом) и однофазный бензиновый генератор с электростартером на 6,5 кВт позиция 4.
Работает все очень просто. Когда есть напряжение в сети, оно проходит через счетчик 2, автоматический выключатель А1 к нагрузке 3. Автомат А2 выключен. При пропадании сети отключают автомат А1, запускают генератор 4 и включают автомат А2. Нагрузка подключена к генератору. Появилась сеть — выключают автомат А2, включают автомат А1 и глушат генератор.
Собираем автоматику АВР.
На Рис.2 изображены следующие элементы:
1 — ввод городской сети 230В/50Гц
2 — бытовой однофазный счетчик электроэнергии
3 — потребитель электроэнергии (нагрузка)
4 — автономная генераторная установка (бензиновый генератор с электростартером на 6,5 кВт)
5 — модуль управления АВР-1/1 (контроллер)
А1 — автоматический выключатель 2-х полюсный (С25А)
А2 – автоматический выключатель 2-х полюсный (В25А)
В1 — выключатель нагрузки 2-х полюсный (32А)
В2 – выключатель нагрузки 2-х полюсный (32А)
КМ1 — контактор 3-х полюсной с дополнительным нормально-замкнутым контактом (25А 230В/АС3 1НЗ).
КМ2 – контактор 3-х полюсной с дополнительным нормально-замкнутым контактом (25А 230В/АС3 1НЗ).
УГ – жгут проводников управления генератором ( стартер, питание, заслонка, зажигание, топливный клапан)
Что ставим? Для чего?
Позиции 1, 2, 3, 4, А1, А2 – остаются от схемы на Рис.1, поэтому нам потребуется все остальное.
Выключатель нагрузки В1 (БАЙПАС): Служит для разрыва цепи сеть-дом при работе в автоматическом режиме и подключения сети к дому в ручном режиме. Ставим номиналом не меньше чем автоматический выключатель А1. Если не получится приобрести выключатель нагрузки – устанавливаем автоматический выключатель с номиналом выше чем у А1. Установлен А1 на 25 ампера с характеристикой С — ставим на 32 ампера с характеристикой С. Ставим мощнее, чтобы при перегрузках срабатывал автомат А1.
Выключатели нагрузки В2 (БАЙПАС)(на Рис.3 обозначен Q3): На схеме выделен синим пунктиром. Служит для подключения генератора к дому в ручном режиме, при отключенном блоке АВР-1/1. В автоматическом режиме находится в разомкнутом состоянии. Ставим номиналом не менее автомата А2, если не получится приобрести выключатель – устанавливаем автоматический выключатель с номиналом выше чем у А2. Установлен А2 на 25А с характеристикой С — ставим С32А. Ставим мощнее, чтобы при перегрузках срабатывал автомат А2. Но есть и обратная сторона такого решения. Получается очень слабый узел по безопасности. Контакторы КМ1 и КМ2 будут с блокировкой от «встречного включения напряжения», а выключатель В2 будет обходить эту защиту. Лучшем решением, будет установить кнопки СТАРТ-СТОП на «самоподхвате» от дополнительного NO контакта контактора КМ2. Кнопки стоят дороже выключателя, но сохраняют защиту. Кнопки будут управлять принудительным включением/отключением катушки контактора КМ2 при работающем в ручном режиме генераторе.
Контактор КМ1 берем малогабаритный промышленного назначения с категорией применения АС-3 и номиналом как и автомат А1 на 25А. Можно применять и модульные контакторы, но они, как правило, выпускаются с категорией применения АС-1, а под АС-3 их номинал нужно уменьшать в 3-4 раза. Промышленные контакторы дешевле модульных и позволяют расширять возможности автоматизации АВР за счет дополнительных приставок.
Контактор К1 должен иметь вспомогательный нормально закрытый контакт для осуществления электрической блокировки от встречного напряжения. Установка механической блокировки, дополнительно увеличит степень защиты.
Контактор КМ2 — выбираем с номиналом автоматического выключателя А2. Ставим на 25А. Используем рекомендации как и при выборе КМ1.
Жгут управления генератором — будет состоять из 7-ми одножильных, многопроволочных проводов типа ПУГВ сечением от 1 до 1,5мм2:
•Стартер – 1 провод (на Рис.2/3 зеленый цвет). Управляет автоматическим включение стартера. Подключается к штатному плюсовому выводу реле стартера генератора через клеммный переходник. От контакта реле стартера (на фото указан стрелкой) проводник идет на дополнительно установленное промежуточное 12 вольтовое реле с током нагрузки от 30А на нормально разомкнутый контакт. Промежуточное реле управляется через клеммы контроллера 9-10. Пусковые токи на реле стартера достаточно высокие и промежуточное реле возьмет нагрузку на себя.
•Питание – 2-а провода (на Рис.2 оранжевый цвет) Подключаются к аккумулятору генератора, т.к. контроллер питается от постоянного напряжения 12В. Один провод подключаем к плюсовой клемме расположенной на реле стартера (указана на фото стрелкой) а второй к массе (минус) генератора расположенной на картере левее. Можно подключить к любому 12 вольтовому источнику резервного питания постоянного тока.
Еще один важный момент при работе в ручном режиме переключения!
При переходе на ручной режим переключения вводами, необходимо обесточить клемму 19 питания блока АВР-1/1. Это полностью отключит автоматику. На схеме Рис.3 этот выключатель обозначен Q1. Можно отключать путем отсоединения проводника питание от одной из клемм модуля или клеммной колодки.
•Зажигание — 1 провод (на Рис.2/3 голубой цвет). Служит для автоматического управления разрешением работы/глушения генератора. Подключается к проводу (обычно желтого цвета) датчика реле уровня масла (указан стрелкой на фото). Управляется через контакты 24-25 контроллера АВР-1/1 и промежуточное 12VCD реле на 20-30А с нормально-закрытым контактом, на схеме Рис.3 обозначено К2. Для разрешения работы контакт размыкается. Глушится генератор замыканием контакта.
•Заслонка— 2 провода (на Рис.2/3 желтый цвет). Управляет положением воздушной заслонки карбюратора при пуске генератора через электропривод. Сам привод приобретается отдельно или заказывается у нас. Достаточно установить автомобильный 2-х проводной привод. Его усилия и хода штока, в большинстве случаев, достаточно для перемещения заслонки в крайние положения. Устанавливается он на раму генератора или кронштейн карбюратора, зависит от модели генератора, и через тягу управляет перемещением заслонки. На фото привод установлен на раму генератора через переходник и управляет воздушной заслонкой типа «рычаг». Обычно хватает крепежа из комплекта, идущего к электроприводу. АВР-1/1 самостоятельно меняет полярность на проводах управления и тем самым управляет электромотором механизма привода.
• Топливный клапан – 1 провод (на Рис.2 фиолетовый цвет). Управляет закрытием подачи топлива на ЭМ клапане при отключенном генераторе. Сам клапан приобретается отдельно или заказывается у нас. Мощность катушки клапана выбираем минимальную 7-10 Вт. Чем мощней — тем будет сильнее греться, и придется решать задачу снижения температуры. Плюсовой проводник от электромагнитного клапана подключаем к плюсу батареи генератора. Минусовой проводник от клапана идет через нормально открытый контакт промежуточного реле К2 (см. Рис.3) и далее на минусовую клемму.
При включении контроллером команды «разрешения работы» сработает промежуточное реле К2, замкнется нормально открытый контакт и откроет топливный клапан. Топливо начнет поступать в карбюратор, подготавливая генератор к запуску. После «глушения» генератора, реле К2 отключится, контакты разомкнутся и подача топлива будет перекрыта.
Устанавливать или нет электромагнитный клапан каждый решает самостоятельно. При автоматическом управление, топливный кран на баке будет открыт постоянно и если игла клапана поплавковой камеры карбюратора не перекроет подачу топлива, произойдет утечка топлива.
Размещаем перечисленные элементы, кроме клапана и привода, в электрическом щите подходящего размера, производим подключение проводников.
Сам алгоритм работы блока АВР-1/1 описан на странице с техническим описанием .
Подключаем ввод сети, в точке ( см. Рис.2) после автоматического выключателя А1 и перед выключателем В1, подключаем ввод генератора в точке после выключателя В1. Устанавливаем перемычку на клеммы 11-12 контроллера АВР-1/1 (См. Рис.3), для установки режима NO_IC6000 и возврата воздушной заслонки после запуска генератора.
Для перехода в автоматический режим управления выключаем выключатель нагрузки В1, подаем напряжение питание постоянного тока =12В на модуль АВР-1/1. Для отключения автоматики, проделываем все в обратной последовательности.
Все! Теперь можно наслаждаться автоматически управляемым вводом резервного питания генератора, не беспокоится за «скачки» и «просадки» напряжения в сети и генераторе, т.к АВР-1/1 следит за всем.
Сомневаетесь в правильности выбора ?
Сложная задача ?
Нужна техническая консультация ?
Оставьте запрос, нажав на кнопку КОНСУЛЬТАЦИЯ, и наш технический специалист свяжется с Вами и поможет разобраться.
В процессе эксплуатации резервных источников питания большое значение имеет такая функция, как автоматический запуск генератора при отключении электричества. Необходимость использования данных устройств обусловлена рядом причин. В первую очередь, они связаны с шумной работой генераторов и необходимостью, в связи с этим, их размещения на расстоянии от дома или даже в отдельных строениях и подземных бункерах. Однако при таком изолированном состоянии возникает серьезная проблема в подаче электроэнергии на объект, в случаях ее неожиданного отключения.
Ручное переключение потребует много времени. Вначале рубильником отключается основная сеть, затем нужно подойти к генератору, завести его, дать прогреться и только после этого можно подавать электричество на объект. После того как городское электричество вновь появилось, процедура отключения генератора повторяется в обратном порядке. Для того чтобы избежать подобных движений, был придуман автозапуск генератора, самостоятельно выполняющий все операции. Принцип действия данных устройств один и тот же, они различаются лишь по количеству функций, качеству сборки, комплектности и стоимости.
Система автозапуска генератора
Автоматический запуск генератора осуществляется в той же последовательности, что и при ручном режиме, только значительно быстрее. Самые простые устройства выполняют обычное включение и выключение домашней электростанции. В современных моделях представлен более широкий набор функций. В основе конструкции таких устройств лежат новейшие программируемые процессоры.
Система позволяет контролировать не только наличие сетевого напряжения, но и его номинальное значение по верхнему и нижнему пределам, а также разница напряжения между фазами. При выходе параметров за допустимые пределы, выполняется автоматическое переключение на генераторную установку. На некоторых моделях автоматического ввода резерва (АВР) возможно самостоятельное программирование всех необходимых параметров, обеспечивающих нормальную и корректную работу электростанции. Дополнительные настройки предусмотрены в бензиновых и дизельных генераторах с учетом их специфики.
Одна заправка топливом обеспечивает работу устройства в течение 7-9 часов. Для увеличения этого показателя работа генератора может вестись автоматически в экономичном режиме. Например, при отключении электричества, нецелесообразно включать электростанцию, чтобы обеспечить непрерывную работу только одного холодильника или газового котла. В таких случаях может задаваться режим работы «один час через три», что означает один час работы и три часа отдыха. За это время ни с холодильником, ни с системой отопления ничего не случится. За счет такой экономии увеличивается не только временной период действия станции, но и ее моторесурс.
Качественная автоматика делает эксплуатацию генератора значительно проще и доступнее практически для каждого человека. Выбор системы автозапуска рекомендуется делать в специализированных организациях, которые не только продают, но и устанавливают необходимое оборудование.
Блок для автозапуска генератора
В качестве автоматического ввода резерва расмотрим более подробно устройство БАЗГ-1, представляющее собой блок автозапуска генератора. С его помощью обеспечивается дистанционное управление, не требующее присутствия людей. Основной функцией блока является запуск и остановка двигателя электростанции. Для запуска предусмотрено пять попыток, в том числе на сам запуск отводится 5 секунд, и на перерыв между запусками – 15 секунд с автоматическим управлением воздушной заслонкой.
Блок БАЗГ-1 входит в состав системы резервного автоматического электроснабжения. Внешний источник отдает команду, по которой выполняется запуск и последующий контроль над работой двигателя. Для того чтобы система работала полноценно, понадобится щит, переключающий на резерв.
Устройство БАЗГ-1 может работать совместно с инвертором, обеспечивающим запуск генератора и дальнейшую подзарядку аккумуляторной батареи. Пуск и отключение генератора происходит при замыкании и размыкании двух контактов. При неудачной попытке запуска блок переходит в состояние аварийного режима. Для выхода из него нужно снять питание с блока или отменить команду запуска. Перед полным отключением двигателя генератор охлаждается в течение 30 секунд.
Схема автозапуска генератора
Все электроприборы и оборудование, для которых требуется резервное питание, отдельно выделяются на схеме автозапуска. Остальные потребители остаются подключенными к городской сети по стандартной схеме. Подключение фазы осуществляется через автоматический предохранитель. Сами потребители резервного питания подключаются через розетку на 32 ампера, позволяющую снимать полную мощность генератора.
В схеме в обязательном порядке должен быть предусмотрен заземляющий контур, обеспечивающий защиту и безопасную работу с установкой. Следует учитывать, что розетка и блок автозапуска не рассчитаны на высокие нагрузки. Мощность потребителей, подключенных к резервному питанию, не может быть выше номинальной мощности генератора. В случае перегрузки высока вероятность сжигания обмотки и выхода из строя всей установки.
В некоторых случаях схема автозапуска предусматривает подключение стабилизаторов напряжения. Они используются для тех потребителей, которые чрезвычайно требовательны к качеству электроэнергии в бытовых условиях и на производстве. Подключение стабилизаторов в сеть осуществляется в тестовом режиме. В случае стабильной работы всех потребителей, отсутствии посторонних шумов, прибор устанавливается перед генератором и включается в городскую сеть. Если же ток, выдаваемый генератором, некачественный, то установка стабилизатора производится после него и все потребители будут получать уже стабилизированный ток.
Домашний генератор на 220в с системой автозапуска
Запрашиваемая страница не найдена!
- О нас
- Информация о доставке
Во избежание недоразумений сообщаем вам, что вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Цены, изображения и характеристики товаров могут отличаться от действительных. Стоимость, характеристики и наличие товара уточняйте у наших менеджеров.
vi-pole.ru
Универсальный блок автоматического запуска генератора БАЗГ-10. Руководство пользователя
Блок управления PKD 2.3.k
Блок управления PKD 2.3.k Настойки блока управления для комплекта распашных приводов HB 200. (дополнение к предыдущей версии блока PKD 1.74K) 1 Настойки блока управления для распашных приводов HB 200.
ПодробнееРУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
2015 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Контроллер автоматического ввода резервного питания «AVTOZAPUSK LCD» 0 контроллер автоматического ввода резервного питания «AVTOZAPUSK LCD» ОДЕССА 2015 www.avtozapusk.com
ПодробнееРУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
2015 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Контроллер автоматического ввода резервного питания «AVTOZAPUSK UPS plus LCD» 0 1 контроллер автоматического ввода резервного питания «AVTOZAPUSK UPS plus LCD» 2 Содержание
Подробнее>>> Car alarm system инструкция на русском
Car alarm system инструкция на русском >>> Car alarm system инструкция на русском Car alarm system инструкция на русском Если зона, вызвавшая включение тревоги придет в нормальное состояние после отключения
Руководство по эксплуатации
REV12 Контроллер управления сушильной машиной КСМ-509H Руководство по эксплуатации Для настройщиков Версия П/О: CAT208.1.1.8 2012 1. Оглавление 1. Оглавление…2 2. Назначение…3 3. Технические данные…3
ПодробнееРУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
2014 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Контроллер автоматического ввода резервного питания 0 «AVTOZAPUSK» контроллер автоматического ввода резервного питания «AVTOZAPUSK» ОДЕССА 2014 www.avtozapusk.com 1 Содержание
ПодробнееADVANCE IX, IX TURBO
АВТОМАТ ПРОГРЕВА ДВИГАТЕЛЯ ADVANCE IX, IX TURBO ИНСТРУКЦИЯ ПО УСТАНОВКЕ «МАКСИМА ЭЛЕКТРОНИКС» СХЕМА ПОДКЛЮЧЕНИЯ Рис. 1 Схема подключения. ВНИМАНИЕ! ДВЕНАДЦАТИКОНТАКТНЫЙ РАЗЪЕМ ПОДКЛЮЧАТЬ ПЕРВЫМ И ОТКЛЮЧАТЬ
ПодробнееАВТОМАТ ПРОГРЕВА ДВИГАТЕЛЯ
АВТОМАТ ПРОГРЕВА ДВИГАТЕЛЯ ADVANCE V, V TURBO ИНСТРУКЦИЯ ПО УСТАНОВКЕ «МАКСИМА ЭЛЕКТРОНИКС» СХЕМА ПОДКЛЮЧЕНИЯ. ВНИМАНИЕ!!! ДВЕНАДЦАТИКОНТАКТНЫЙ РАЗЪЕМ ПОДКЛЮЧАТЬ ПЕРВЫМ И ОТКЛЮЧАТЬ ПОСЛЕДНИМ. 1 ПОЛЕЗНЫЕ
ПодробнееStarLine B92 Dialog версия «FLEX»
Новые возможности Вашего StarLine StarLine B92 Dialog версия «FLEX» Дополнение к инструкции по установке Информация, изложенная в данной инструкции касается только изменений в функциях сигнализации StarLine
ПодробнееРуководство по эксплуатации
REV3 Контроллер управления гладильным каландром КСМ-510 Руководство по эксплуатации Для настройщиков Версия П/О: CAT207-00PB2 2006 1. Оглавление 1. Оглавление…2 2. Назначение…3 3. Технические данные…3
ПодробнееADVANCE IV-24V, IV-24V TURBO
АВТОМАТ ПРОГРЕВА ДВИГАТЕЛЯ ADVANCE IV-24V, IV-24V TURBO ИНСТРУКЦИЯ ПО УСТАНОВКЕ «МАКСИМА ЭЛЕКТРОНИКС» СХЕМА ПОДКЛЮЧЕНИЯ ВНИМАНИЕ!!! ДВЕНАДЦАТИКОНТАКТНЫЙ РАЗЪЕМ ПОДКЛЮЧАТЬ ПЕРВЫМ И ОТКЛЮЧАТЬ ПОСЛЕДНИМ.
ПодробнееDKG-105 Автоматическая панель управления
DKG-105 Автоматическая панель управления Таблица контекста Разделы 1. ПРОГРАММИРОВАНИЕ РЕЗЮМЕ 2. УСТАНОВКА 2.1. Введение в панель управления 2.2. Установка устройства 2.3. Подключение устройства 2.4. Входы
ПодробнееРуководство по эксплуатации «АВР»
Руководство по эксплуатации «АВР» Введение: Данная инструкция описывает мероприятия по установке и программированию прибора «АВР» включает в себя полный набор функций, разработанных специально для удовлетворения
ПодробнееДАРЭКС (0562)
Рис.1 1. Кнопка «ВЫБОР» 2. Кнопка и светодиод включения контактора генератора «К-2» 3. Светодиод «РАБОТА ЭУ» 4. Кнопки запуска и останова двигателя «СТАРТ», «СТОП» 5. Светодиод индикации напряжения генератора
ПодробнееMigOwatt E-POWER-43 GB/T
MigOwatt E-POWER-43 GB/T -1- Технические данные Цифровой дисплей Индикатор Кнопка заряда Включение включения фонаря Выход 12В для запуска Авто 12В10A Выход USB 5В2A Выход Фонарик Звуковой индикатор 15В1A
ПодробнееРуководство по эксплуатации
REV3 Контроллер управления сушильной машиной КСМ-509 Руководство по эксплуатации Для настройщиков Версия П/О: CAT208-00PB2 2006 1. Оглавление 1. Оглавление…2 2. Назначение…3 3. Технические данные…3
ПодробнееADVANCE IV-M, IV-M TURBO
АВТОМАТ ПРОГРЕВА ДВИГАТЕЛЯ ADVANCE IV-M, IV-M TURBO ИНСТРУКЦИЯ ПО УСТАНОВКЕ «МАКСИМА ЭЛЕКТРОНИКС» СХЕМА ПОДКЛЮЧЕНИЯ 1 ПОЛЕЗНЫЕ СОВЕТЫ 1. При измерениях напряжения используйте вольтметр. 2. Питающий провод
ПодробнееStarLine А92 Dialog CAN
Новые возможности Вашего StarLine StarLine А92 Dialog CAN Дополнение к инструкции по установке Информация, изложенная в данной инструкции касается только изменений в функциях сигнализации StarLine A92
ПодробнееТестер регуляторов напряжения. avr-112
Тестер регуляторов напряжения avr-112 инструкция по эксплуатации (может дополняться и изменяться) Тестер avr-112 предназначен для определения работоспособности электронных регуляторов напряжения автомобильных
ПодробнееИНСТРУКЦИЯ ПО УСТАНОВКЕ
ИНСТРУКЦИЯ ПО УСТАНОВКЕ Общие рекомендации. Перед началом установки отсоедините — клемму аккумулятора автомобиля. 1. Центральный блок сигнализации устанавливается внутри салона вдали от источников влаги
Подробнее2
2 3 4 5 6 Кнопка брелокапейджера Время нажатия 0,5 сек. Назначение Нажать кнопку для постановки системы на охрану со световой и звуковой сигнализацией и блокировкой центрального замка дверей 3 сек. Нажать
ПодробнееИнструкция к Pandora DX 50/50L/50L+
Инструкция к Pandora DX 50/50L/50L+ Меню программирования доступное при помощи кнопки VALET Уровень I-19 Управление штатной охранной системой Уровень I-20 Отключение штатной охранной системы перед автозапуском
ПодробнееИнструкция к Pandora LX 3030
Инструкция к Pandora LX 3030 Меню программирования доступное при помощи кнопки VALET Уровень I-13 Запирание дверей при начале движения и отпирание при выключении зажигания Уровень I-14 Перепостановка на
ПодробнееПЛАТА УПРАВЛЕНИЯ PСB-SW 24
СОДЕРЖАНИЕ ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ЛОГИКА РАБОТЫ ПРОГРАММИРОВАНИЕ ПРИВОДА ПРОГРАММИРОВАНИЕ ПУЛЬТОВ ДУ 2 3 7 8 12 ПЛАТА УПРАВЛЕНИЯ PСB-SW 24 Актуально для версий Плата — v 1.0 ПО — v 1.0 Руководство по
ПодробнееПЛАТА УПРАВЛЕНИЯ PCB-SH
ПРОГРАММИРОВАНИЕ ПРИВОДА ПРОГРАММИРОВАНИЕ ПУЛЬТОВ ДУ 3 6 7 ПЛАТА УПРАВЛЕНИЯ PCB-SH Актуально для версий ПО.0 ПЛАТА.0-. Инструкция по программированию платы PCB-SH DoorHan, 05 СОДЕРЖАНИЕ. ЭЛЕКТРИЧЕСКИЕ
ПодробнееStarLine A92 Dialog версия «FLEX»
Новые возможности Вашего StarLine StarLine A92 Dialog версия «FLEX» Дополнение к инструкции по установке Информация, изложенная в данной инструкции касается только изменений в функциях сигнализации StarLine
ПодробнееПЛАТА УПРАВЛЕНИЯ PCB-SWmini
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 3 ПРОГРАММИРОВАНИЕ ПРИВОДА 4 ПРОГРАММИРОВАНИЕ ПУЬТОВ ДУ 5 МАРКИРОВКА КНОПОК ПУЛЬТОВ ДУ 6 ПЛАТА УПРАВЛЕНИЯ PCB-SWmini Актуально для версий ПО v 1.1 Плата v 1.1 Инструкция по программированию
ПодробнееИнструкция к Pandora DXL 3910
Инструкция к Pandora DXL 3910 Программирование системы Таблица II Настройки автоматического запуска и работы двигателя Диаграммы автоматического запуска двигателя Уровень II-3 Обходчик штатного иммобилайзера
ПодробнееТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ
ООО «ЩИТ-ЭКСПЕРТ» 141190, Москвская обл., г.фрязино, Заводской пр-д, д.4, к. 1 Тел. +7 (499) 391-34-37 ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ по эксплуатации щита управления вентилятором градирни (ЩУ). Фрязино,
Подробнее9 Функции стандартного меню
Руководство пользователя системы Акку-Чек Комбо 9 Функции стандартного меню 9.1 Проверка помпы Убедитесь в том, что экран помпы чист. Войдите в меню «Помпа» в основном меню пульта управления. На экране
ПодробнееКонтрольная точка ВЕР: 1.0
Контрольная точка ВЕР: 1.0 Пенза 2014 1. Органы управления и индикации Рисунок 1 Органы управления и индикации показаны на рисунке 1. 1. Индикатор отсчета времени команды 2 2. Кнопка команды 2 3. Дисплей
ПодробнееБЛОК КОНТРОЛЯ И АВТОМАТИКИ БКА117
БЛОК КОНТРОЛЯ И АВТОМАТИКИ БКА117 СОДЕРЖАНИЕ Введение…2 Описание и работа изделия…2 Состав…3 Дополнительное оборудование…3 Устройство…3 Работа с изделием…5 Меры безопасности при работе с изделием…6
ПодробнееРуководство по эксплуатации
Система дистанционного и автоматического запуска двигателя Reef DZ-01 Руководство по эксплуатации Содержание Назначение и принцип действия……………………………………….. 2 Дистанционный
Подробнееdocplayer.ru
Автоматика для генераторов
Показывать на странице 102550100
Всего результатов: 73Автоматика для генераторов
В случае отключения городского электроснабжения, питающего дом, требуется подключение резервного источника электричества.
Включение генератора возможно вручную или в автоматическом режиме. При ручном включении потребуется потратить время для посещения генераторной и совершения манипуляций по отключению внешней сети и включению генератора. Когда появится напряжение в городской сети необходимо совершить обратные действия по остановке генератора и переходу на основной источник электроэнергии.
При наличии автоматики вышеуказанные действия будут выполнять специальные устройства.
АВР расшифровывается как: автоматический ввод (включение) резерва. Такие устройства состоят из определенных элементов. В зависимости от набора комплектующих и настроек они выполняют заданные функции. Составляющие компоненты собираются в готовые щиты.
Основным элементом щита является блок автоматического запуска генератора (БАЗГ). Рассмотрим подробнее этот блок на примере БАЗГ-10. При поступлении сигнала на запуск двигателя, по истечении времени, установленного на задержку перед запуском, происходит закрытие воздушной заслонки генератора и последующий запуск двигателя. После снятия сигнала «запуск», по окончании времени на охлаждение генератора, двигатель останавливается. Надо отметить, что во время ожидания запуска, когда на дисплее отображается текущее напряжение аккумулятора генератора, возможно программирование параметров блока автозапуска. Для этого необходимо войти в меню и изменить текущие настройки.
В компании «Умный ток», помимо БАЗГ-10, Вы сможете приобрести отдельные детали и приборы, такие как: САЗГ-10, устройства АВР Энергия серии «АВР-63», устройства АВР CHINT NZ7 с различными техническими характеристиками, а также: контакторы, автоматические выключатели типа «Байпас», перекидные рубильники, реверсивные рубильники с моторным приводом, приводы заслонки генератора разных типов, воздушные клапаны и стальные щиты с монтажной панелью разных габаритов.
Обратите внимание, что для комплектации и подключения отдельных элементов необходимы специальные знания и навыки. Поэтому наиболее удобно приобретение уже готовых устройств, сделанных квалифицированными специалистами.
В нашей компании Вы сможете приобрести готовые щиты АВР, собственной сборки, такие как:
- ·АВР 1/1-32А БАЗГ 10,
- ·АВР 3/1-25А БАЗГ 10,
- ·АВР 3/1-40А БАЗГ 10 IP54,
- ·АВР 3/1-63А БАЗГ 10 IP54,
- ·АВР 1/1-32А Автостоп,
- ·АВР 3/1-25А Автостоп,
- ·Автостарт Бюджет 1/1-32А,
- ·Автостарт Бюджет 3/1-25А.
С описанием возможностей и характеристиками каждого из вышеперечисленных устройств можно ознакомиться на нашем сайте, путем нажатия на соответствующее изображение.
Если у Вас есть конкретные пожелания, мы можем изготовить готовые щиты АВР по Вашему заказу.
Также мы реализуем устройства АВР, производства компаний «Скат» и «Энергия». С полным ассортиментом товаров и их техническими характеристиками Вы сможете ознакомиться на сайте нашей компании.
xn—-qtbeffi1ad8e.xn--p1ai
