Блок узо – устройство защитного отключения, выбор узо, схемы

electricvdome.ru

назначение и функция, устройство и принцип действия, защита электропроводки и приборов

Для обеспечения защиты от поражения электрического тока необходимо применять специальную аппаратуру — УЗО. Это можно расшифровать как устройство защитного отключения. Оно набирает огромную популярность. УЗО можно предназначить и для защиты аппаратуры от выхода из строя и пожаров. Для выбора нужно рассмотреть от чего защищает УЗО, принцип действия, особенности подключения устройства в систему электроснабжения и обеспечения полной электрозащиты.

Общие сведения

Устройство защитного отключения — УЗО (расшифровка в электрике — дифференциальный выключатель) обеспечивает надежный уровень электробезопасности и очень эффективно в квартирах и домах. Первое упоминание об устройстве и подробное описания принципа работы можно найти в научных журналах с переводом на русский язык серии «European Physical Journal» (EPJ). Электробезопасность или электрозащита позволяет предупредить различные несчастные случаи и даже сохранить жизнь. Однако не каждый человек знает эти правила, поэтому разработчики аппаратуры решили помочь клиентам и создали специализированные устройства.

Понятие об электрозащите

Электрозащита при работе и обслуживании аппаратуры, бытовых устройств и осветительных сетей является набором правил, благодаря которым возможно свести к минимуму опасность от воздействия электрического тока (ЭТ).

Электрозащита — очень важная составляющая, благодаря которой не только можно предупредить несчастные случаи на предприятии или дома, избежать возгораний, но и уберечь аппаратуру от выхода из строя. Она включает следующие меры:

1. Уровень изоляции.
2. Наличие заземления.
3. Эксплуатация устройств, значительно снижающих негативные факторы воздействия ЭТ — автоматические защитные устройства (АЗУ).

Уровень изоляции выполняет важную роль в обеспечении защиты от поражения ЭТ и выхода аппаратуры из строя. При нарушении изоляции возможны утечки электричества, приводящие к разрушительным последствиям и угрозе здоровью или жизни человека. Кроме того, может возникнуть короткое замыкание (КЗ), приводящее к образованию искры и выделением большого количества теплоты (электрическая дуга). Температура электрической дуги очень высокая и составляет от 8000 до 17000 градусов по Цельсию.

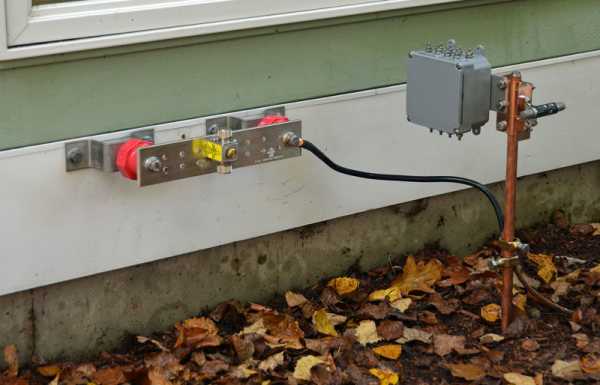

Заземление служит для примитивной защиты человека от поражения электрическим током, однако все равно часть электрической энергии пройдет через тело. Принцип работы заземления основан на простом законе из курса физики: ток течет по наименьшему пути сопротивления. Заземление применяется на предприятиях. Заземляется по правилам техники безопасности любая аппаратура, а, точнее, ее токоведущие части, на которые может произойти утечка.

Утечка происходит в основном при неисправной изоляции, например, при повреждении обмотки электродвигателя. Заземление еще называют заземляющим контуром, и его величина должна быть не более 4 Ом по технике безопасности при эксплуатации и обслуживании аппаратуры на предприятиях.

Безопасным для человека является напряжение со значением 220 В и силой тока в 1,5 мА. При воздействии тока на организм человека значением выше допустимого и ниже 7 мА могут ощущаться судорожные явления. При 10 мА происходят судорожные явления, невозможность оторвать руки от токоведущей части. Однако эти показатели являются средним значением и зависят от состояния организма, типа касания, сопротивления тела. Сопротивление тела является переменной величиной, которая меняется и зависит от разных факторов: влажности воздуха, сухости пола, типа обуви и одежды, генетики организма, настроения, болезней и так далее.

Предназначение дифференциального выключателя

Назначение дифвыключателя (UZO) — обеспечение электрозащиты аппаратуры, бытовой техники, электропроводки жилища и человека. Заземление для жилища не применяется, потому что обладает низкой эффективностью. Проблема решается при помощи применения различных устройств дифференциального тока, и УЗО является одним из них. Назначение и функция дифференциального выключателя направлена на осуществление мгновенного отключения участка цепи, к которому оно подключено. Это осуществляется при наличии дифференциального тока или тока утечки, возникающего при пробое изоляции, и, следовательно, возможной утечки на корпус электрооборудования.

Принцип действия

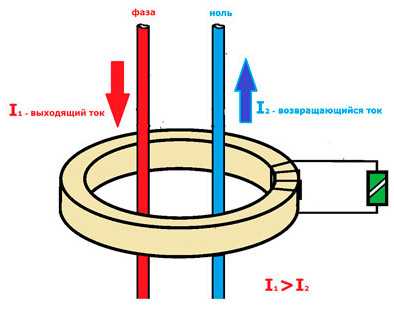

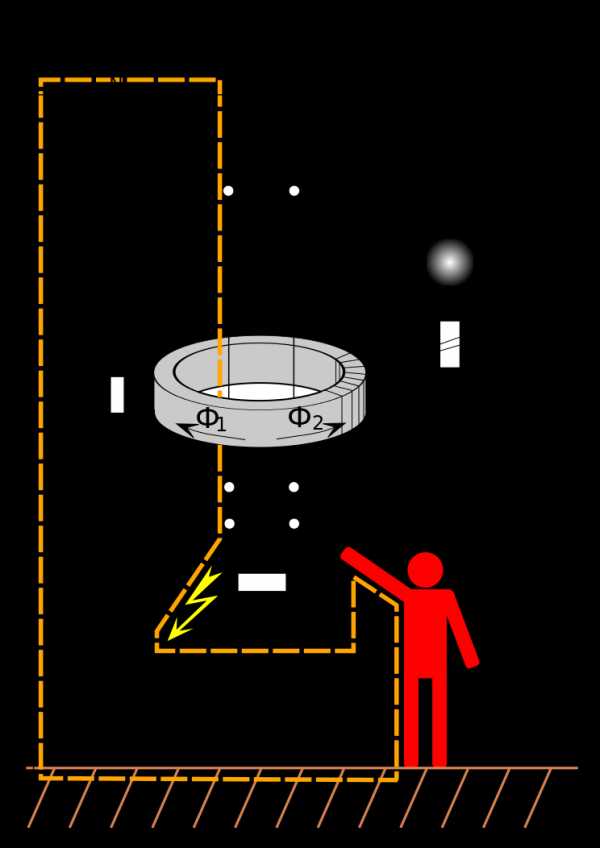

В основу принципа действия положено следствие из I закона Кирхгофа, согласно которому равенство входящих и исходящих токов должно соблюдаться в цепях с активными и реактивными нагрузками.

Иными словами, ток, который проходит по фазе равен току, протекающему по нулю. Это правило применимо только для однофазных цепей переменного тока. Если питание дома является 3-фазным, то правило примет другую формулировку: токи, протекающие по каждой фазе должны быть равны результирующему току на нейтрали (нулевой вывод).

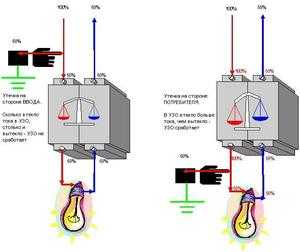

Для практического понимания принципа работы нужно предположить ситуацию с нарушением изоляции и утечкой тока на корпус. Образуется новая электрическая цепь, и равенство нарушается. УЗО мгновенно отключает участок цепи с исключением дальнейшего поражения ЭТ.

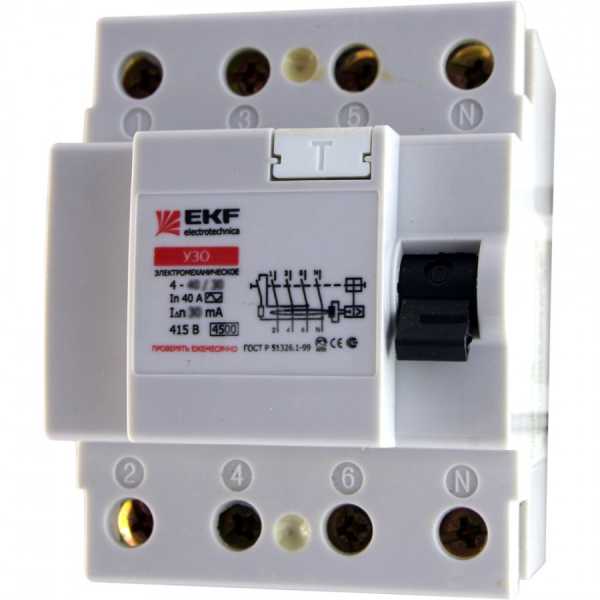

Основное устройство

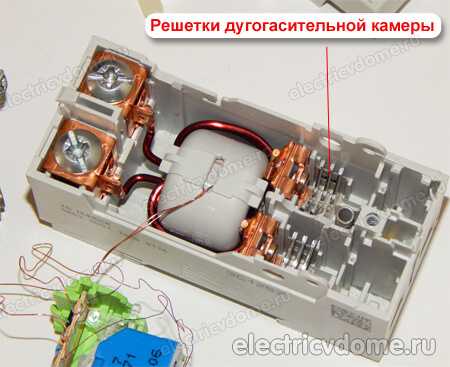

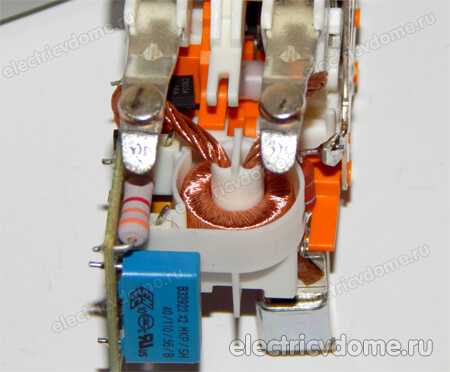

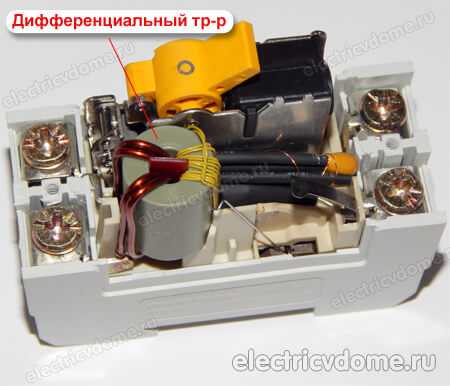

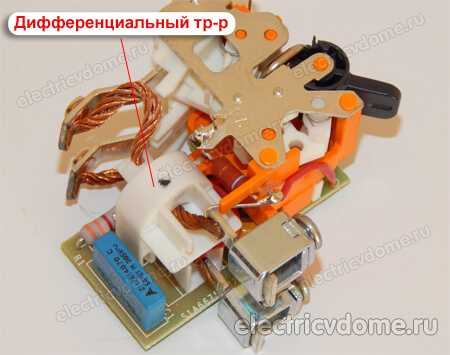

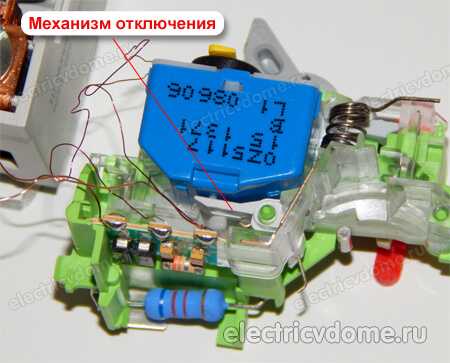

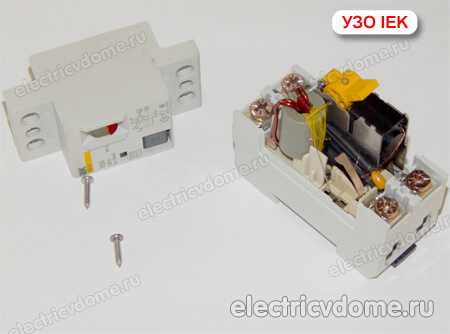

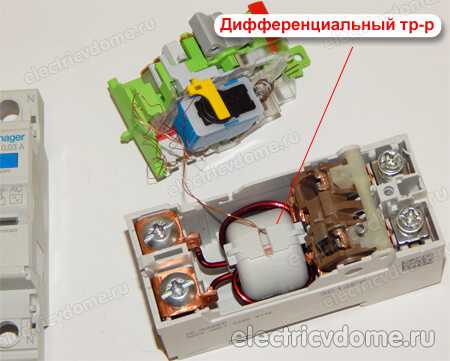

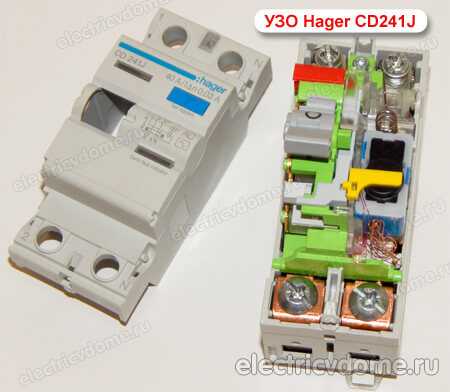

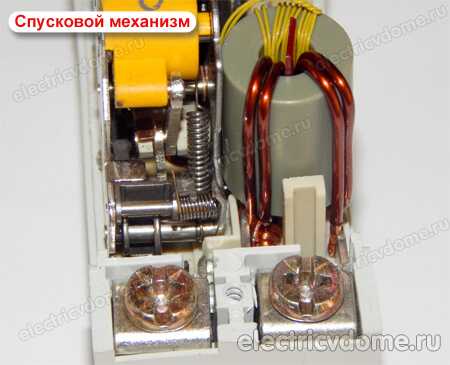

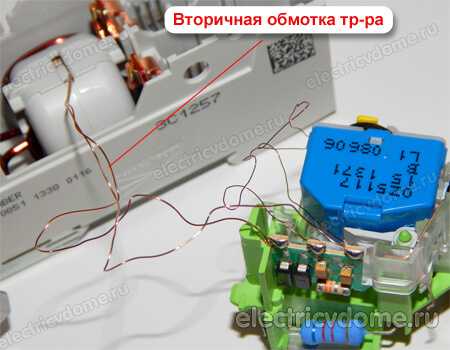

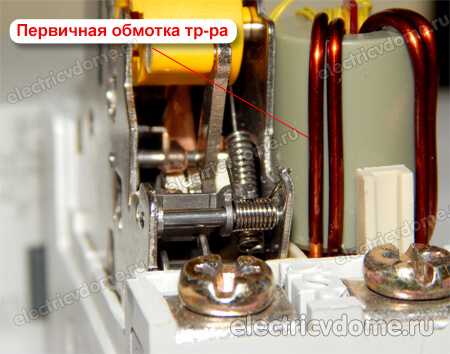

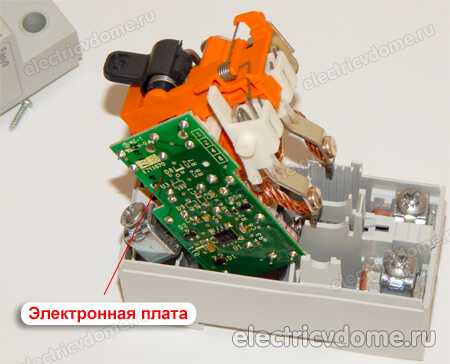

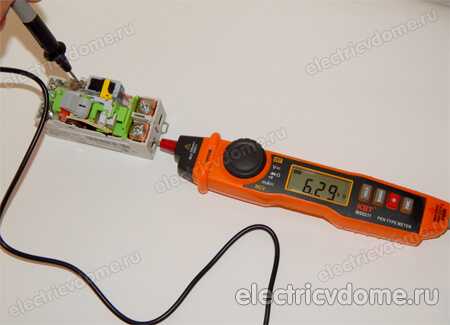

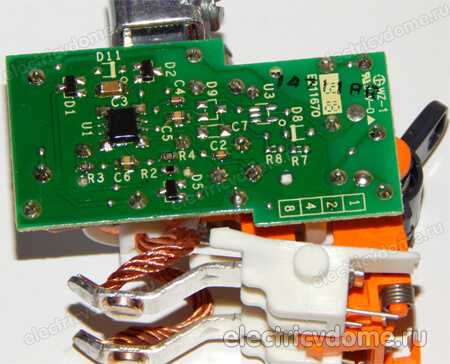

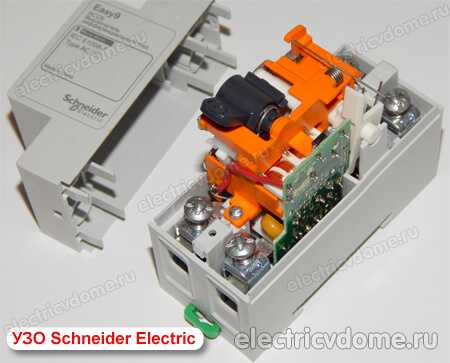

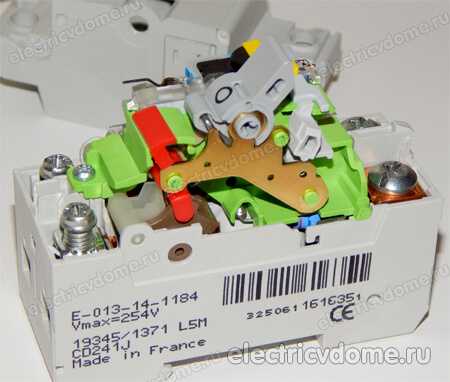

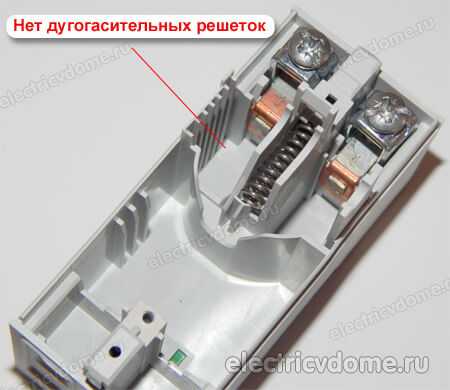

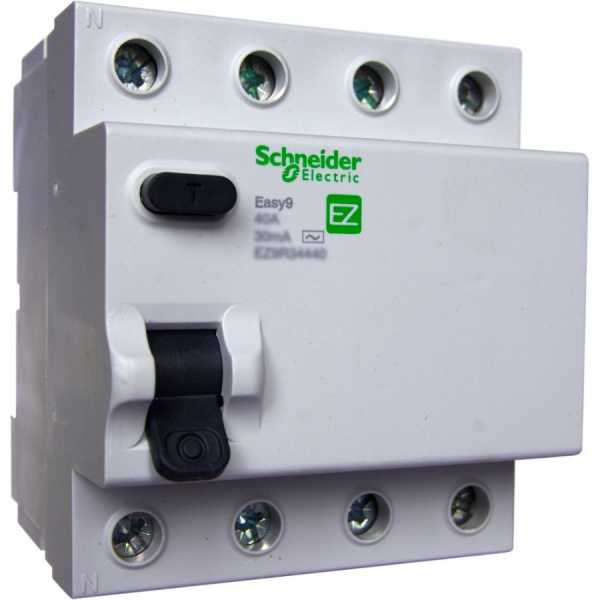

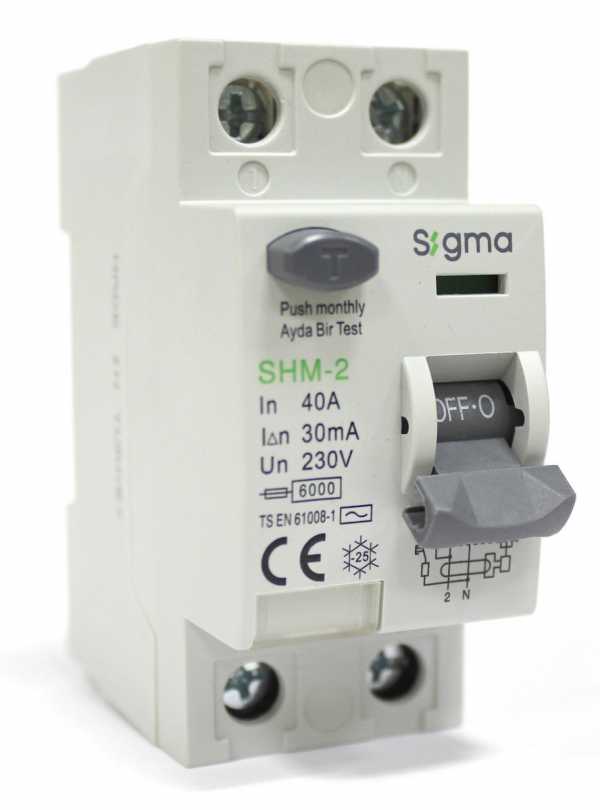

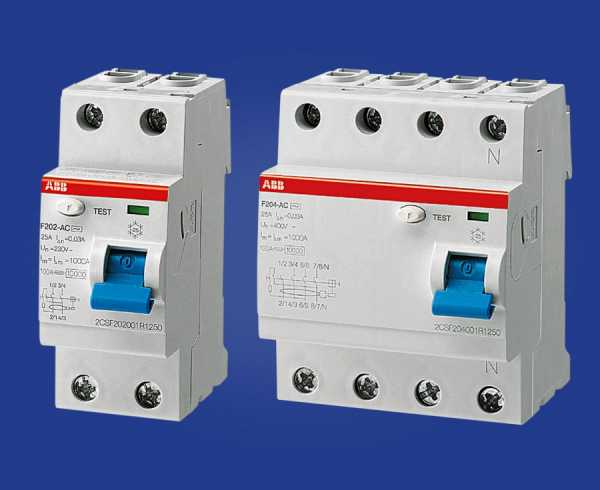

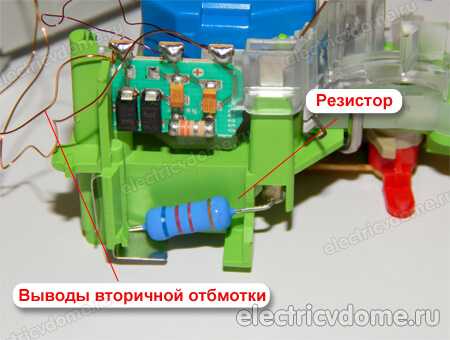

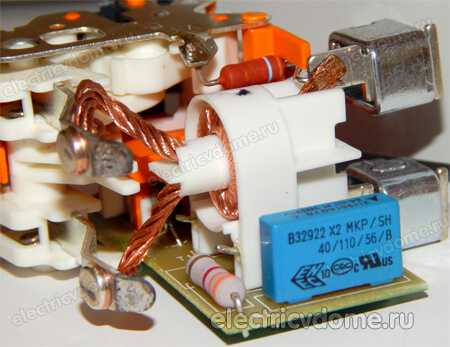

Каждая модель обладает прочным корпусом из диэлектрического материала. Кроме того, устройство включает трансформатор тороидального типа с 3 обмотками, одна из которых является управляющей. Две остальные обмотки — первичные, которые включены встречно, исходя из этого, токи, протекающие по ним являются разнонаправленными. Эти токи создают магнитные потоки Ф1 и Ф2, которые дают при сложении результирующий поток Ф = 0.

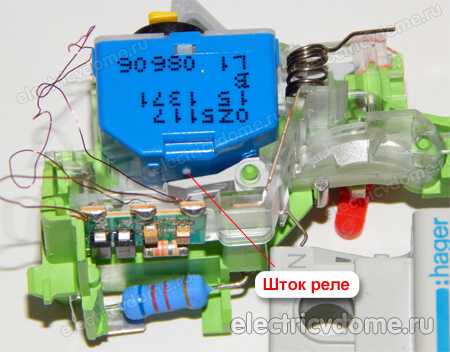

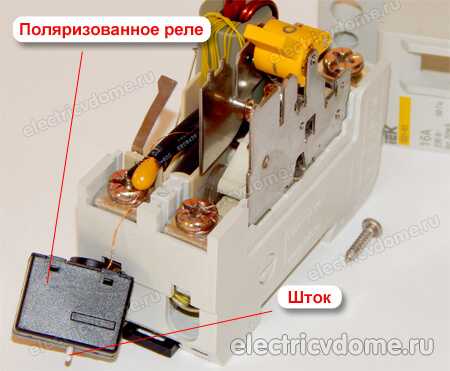

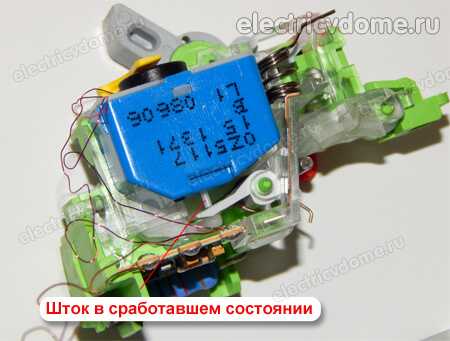

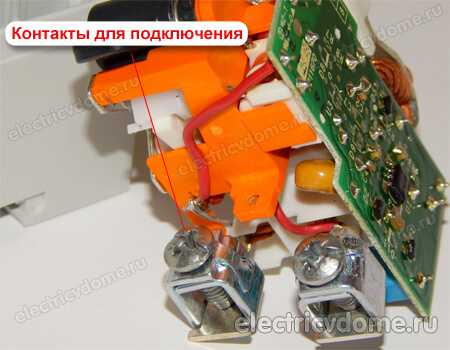

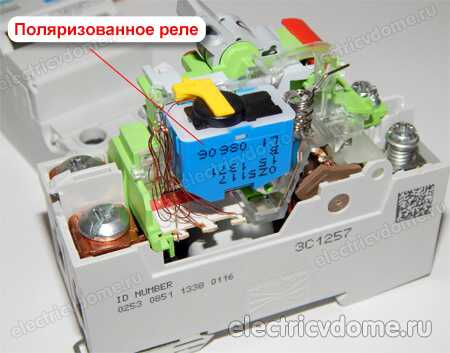

В состав УЗО входит также и электромагнитное реле, которое находится в разомкнутом состоянии. В схеме питания трех трансформаторных катушек установлены контакты, управляющиеся электромагнитным реле. Если возникает ток утечки, то нарушается равенство: Ф1 = Ф2. При этом возникает магнитный поток в катушке управления и происходит активация реле, которое размыкает электрическую цепь.

Подключение и выбор

Ошибочное подключение может привести к выходу из строя аппаратуры, УЗО и поражению ЭТ. Основные цепи защиты — помещения и комнаты с высокой влажностью воздуха. Подключаются эти устройства практически одинаково, но есть небольшие нюансы, связанные с типом и конструктивными особенностями.

Подключение в сеть

Существует несколько вариантов подключения, которые зависят от типа питания. Питание бывает однофазным и трехфазным. Однофазное применяется для большинства квартир и частных домов, а трехфазное можно применить тоже в частных домах и других постройках. Схемы подключения представлены на рисунках 1 и 2.

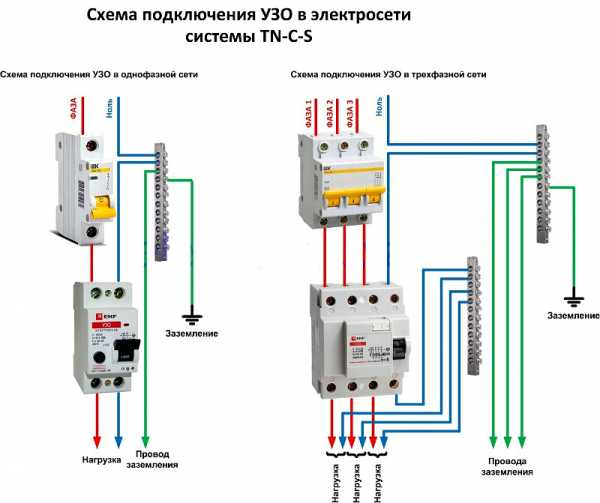

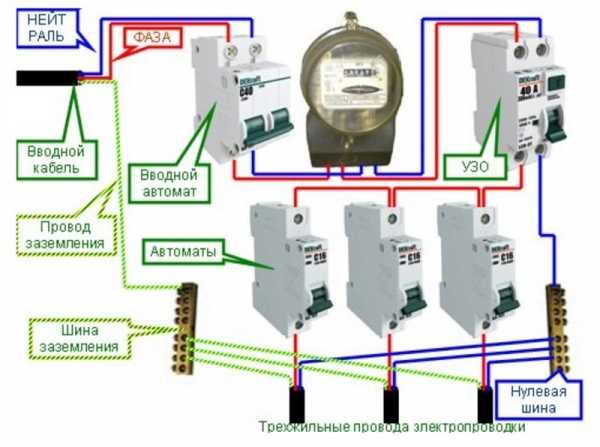

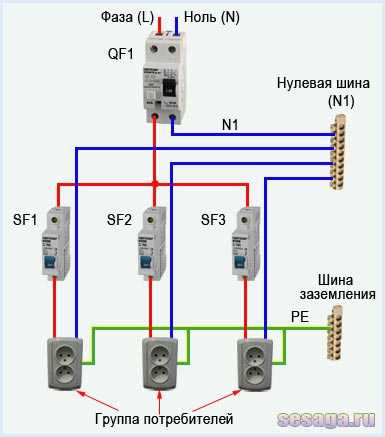

Рисунок 1 — Вариант подключения для однофазной сети.

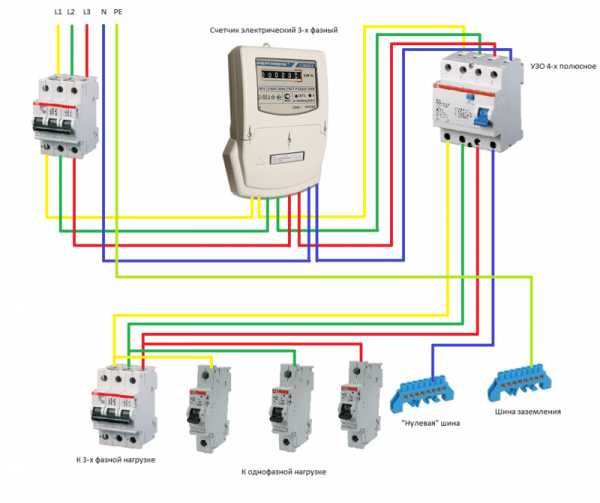

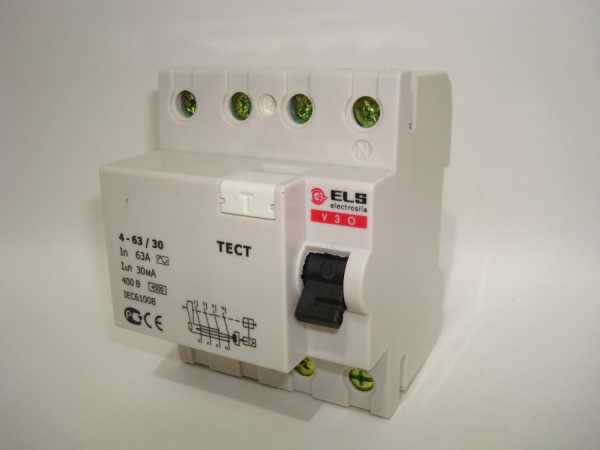

Рисунок 2 — Подключение трехфазного УЗО.

Если необходимо использовать УЗО в общежитиях, гостиницах, то следует остановиться на селективном типе УЗО. Основное отличие — большее значение времени срабатывания и возможность отключения отдельных цепей питания. Этот тип отключает не все питание, а отдельный участок, на котором появился дифференциальный ток.

Для примера можно разобрать следующую ситуацию: в одной из комнат произошла утечка тока на корпус бытового прибора, при касании которого произойдет только обесточивание одной комнаты — все остальное будет работать. Кроме того, необходимо учесть следующее правило: защита розеток с номинальным током от 20 А и выше осуществляется также при помощи УЗО. К этой категории относится инструмент, аппаратура и бытовая техника, потребляющая ток свыше 20 А.

При подключении УЗО, согласно статистике, могут возникнуть типичные ошибки, которых нужно избегать. К ним относятся следующие:

1. Соединение нуля с клеммой заземления выходящего кабеля приведет к ложным срабатываниям.
2. Необходимо подключить аппарат защиты ко всем фазам. Если нулевой провод не подсоединить к контактам УЗО, то будет происходить постоянное срабатывание.
3. Запрещается соединять нули розеток, находящихся под защитой УЗО, с заземлением, поскольку будет происходить генерация дифференциального тока.
4. Запрещается ставить перемычки на нулевые провода входящих клемм. При нарушении этого требования произойдет срабатывание всех УЗО одновременно.

При правильной эксплуатации УЗО, хотя это касается любого устройства и прибора, срок работоспособности увеличится. Следует предотвращать попадание влаги, при котором произойдет преждевременный выход из строя не только УЗО, но и всей аппаратуры.

Выбор устройства

При выборе следует учесть основной параметр — чувствительность, показывающую значение тока утечки, при котором срабатывает защита. Значение параметра находится в интервале от 8 до 35 мА. Кроме того, существуют типы УЗО и с высоким значением чувствительности — 90..350 мА. Если проводка не разветвлена, то следует применять УЗО с чувствительностью на 30 мА. Для выбора устройства нужно произвести расчеты. Следует руководствоваться следующим алгоритмом:

1. Определение общей мощности потребителей (P).
2. Найти номинальное значение силы тока (Iн).
3. Определить тип УЗО, исходя из расчетов.

Общая мощность определяется при помощи суммирования всех мощностей осветительных сетей, бытовой техники и различных устройств. Номинальное значение Iн находится по формуле: Iн = P / U. (U — напряжение, которое равно 220 В). Тип УЗО определяется по значению номинального тока, который всегда следует брать с запасом. Пример расчета следующий:

1. Линия, которую нужно защитить — насос для перекачки воды из бака (700 Вт), микроволновка (1200 Вт), пылесос (1300 Вт), холодильник (500 Вт), освещение (300 Вт), мультиварка (1000 Вт) и остальная техника (500 Вт). Общая мощность: P = 1200 + 1300 + 500 + 700 + 300 + 1000 + 500 = 5500 (Вт).
2. Iн = 5500 / 220 = 25 (А).
3. Согласно каталогу товаров, выбрать УЗО с Iн свыше 30 А.

После расчетов нужно обратить особое внимание на такой параметр, как категория тока утечки. Он показывает тип УЗО и для каких цепей следует его применять. Существует несколько категорий:

1. «АС» для всех видов электрических цепей, кроме потребителей на импульсных блоках питания.
2. «А» — тип, обладающий низким порогом чувствительности и способен фиксировать полуволны амплитудных значений тока. Применяется для потребителей, содержащих импульсные блоки питания.

УЗО категории А применяются чаще, поскольку вся цифровая техника, зарядки на мобильные телефоны и планшеты используют импульсные блоки питания.

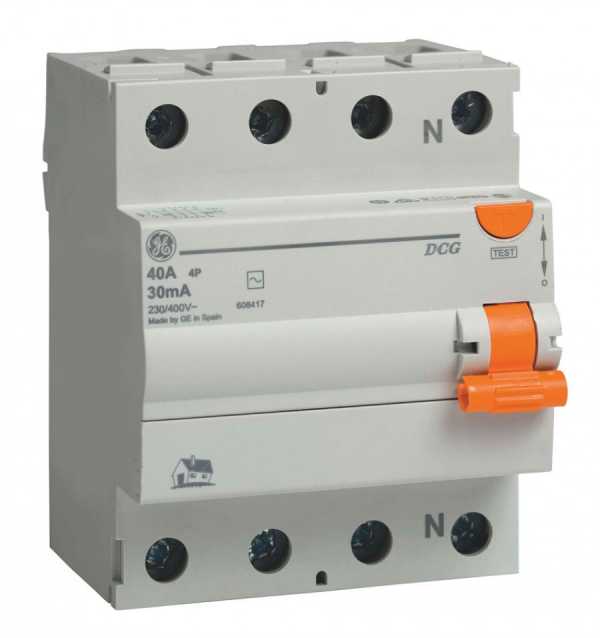

Классификация моделей

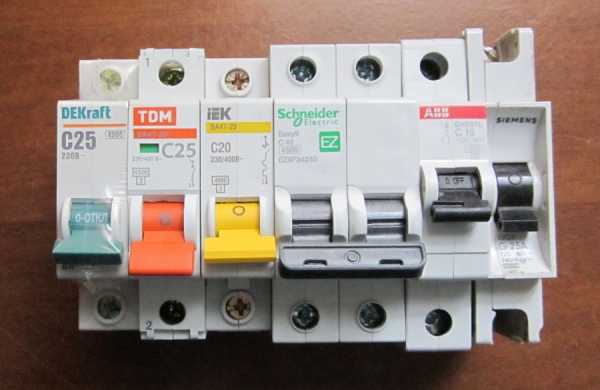

Мировые производители создали множество моделей, которые отличаются качеством, ценой и надежностью. Наиболее распространены УЗО с дифтоком от 25 мА до 30 мА. Кроме того, дифвыключатели классифицируются по следующим признакам:

1. Способу действия. Подразумевает наличие дополнительного источника питания.
2. Установка: стационарного и переносного видов.

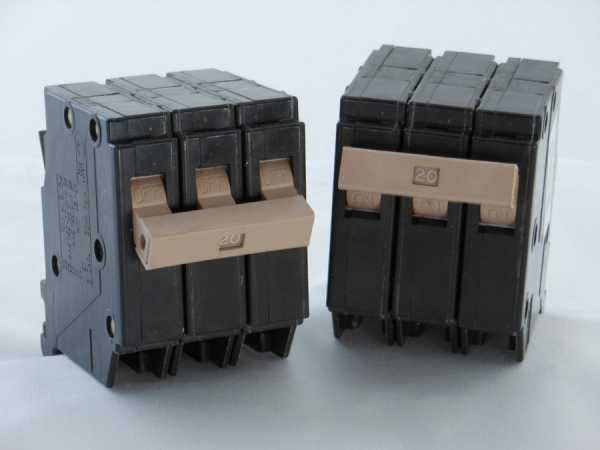

3. Число полюсов: двухполюсные и четырехполюсные.
4. Наличие защиты от перегрузок.

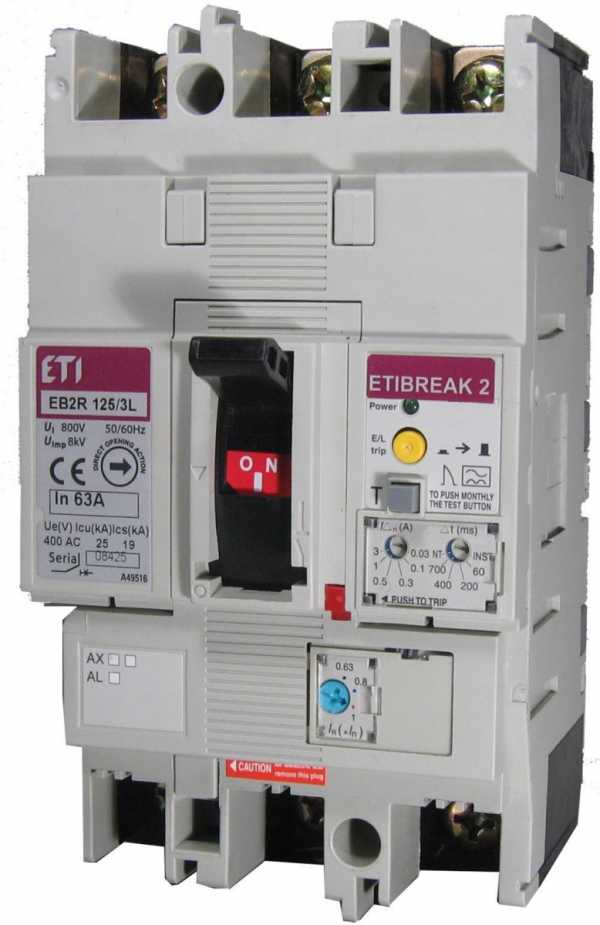

5. Возможность регулирования значений дифференциального тока.
6. Поддержка импульсных источников питания.

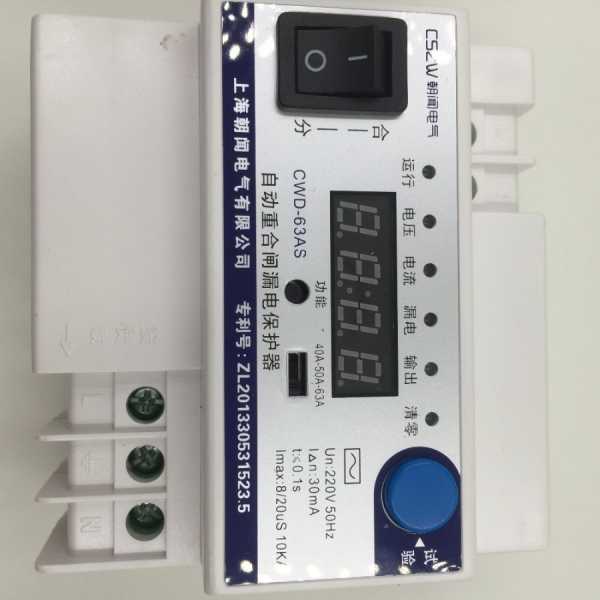

7. Вид срабатывания: электронного и электромеханического типов.

Однако при помощи УЗО невозможно достичь максимальной защиты. Главным недостатком УЗО является отсутствие предохранения от короткого замыкания. Для максимальной электрозащиты следует применять несколько устройств. Комбинация устройств дифференциального тока является оптимальной защитой сети и потребителей, а также человека от поражения ЭТ.

Оптимальная защита

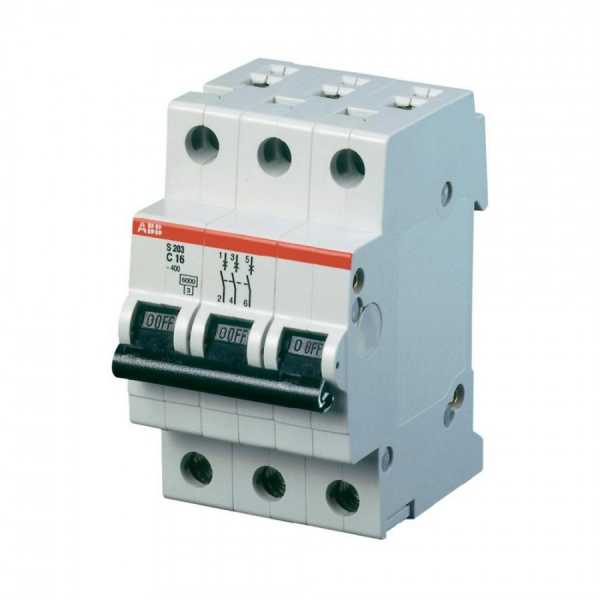

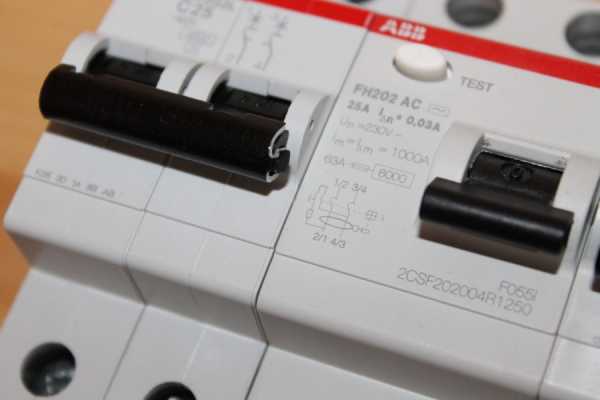

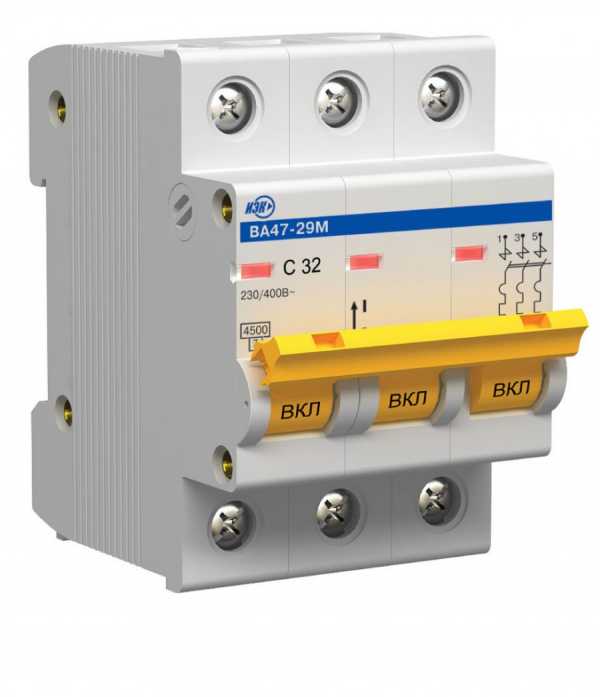

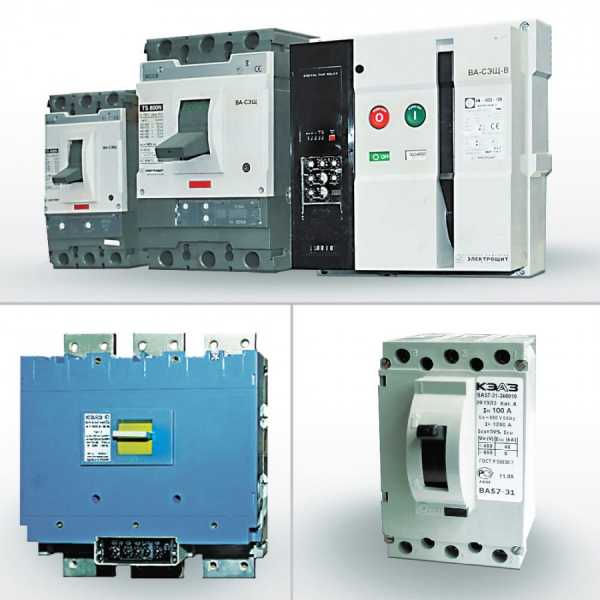

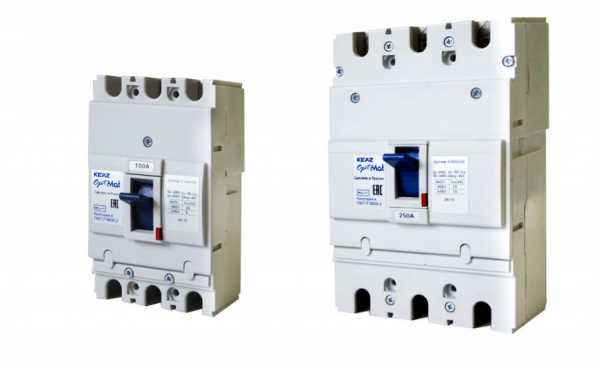

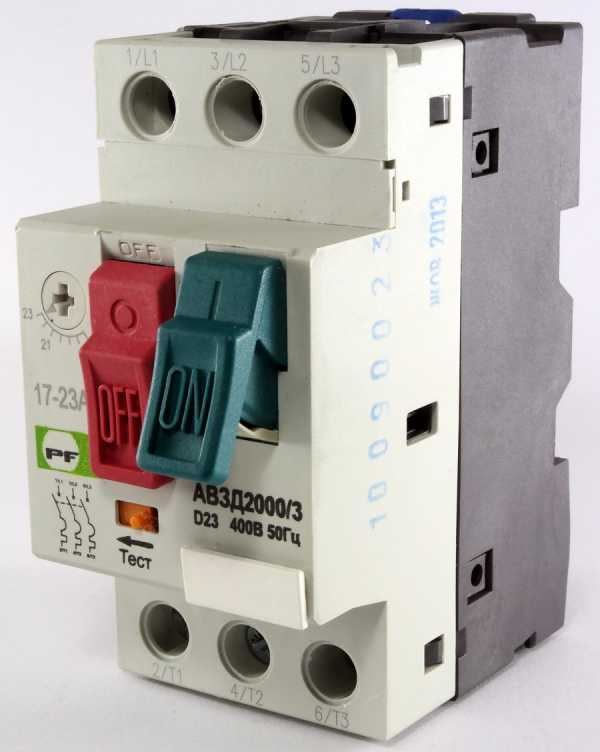

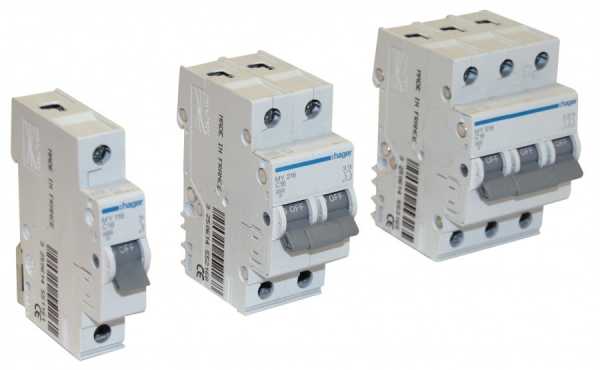

При использовании комбинации УЗО и обыкновенного автоматического выключателя можно достичь защиты от дифференциальных токов и перегрузок электросети. Существует комбинация УЗО, автомат (УЗО+автомат) и АВДТ, который расшифровывается как выключатель автоматический дифференциального тока (дифавтомат), позволяющий достичь максимальной степени защиты электросети. Для выбора какой-либо комбинации устройств необходимо рассмотреть основные отличия. Кроме того, следует изучить основные проблемы домашней сети, которая является незащищенной.

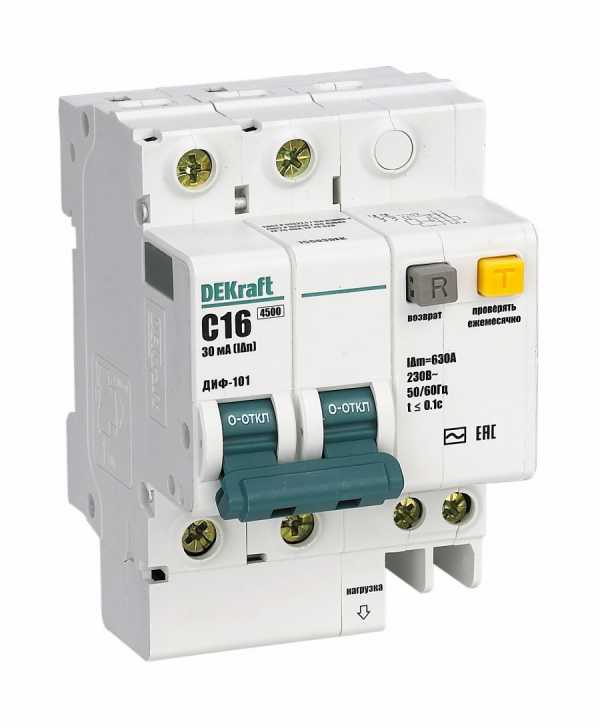

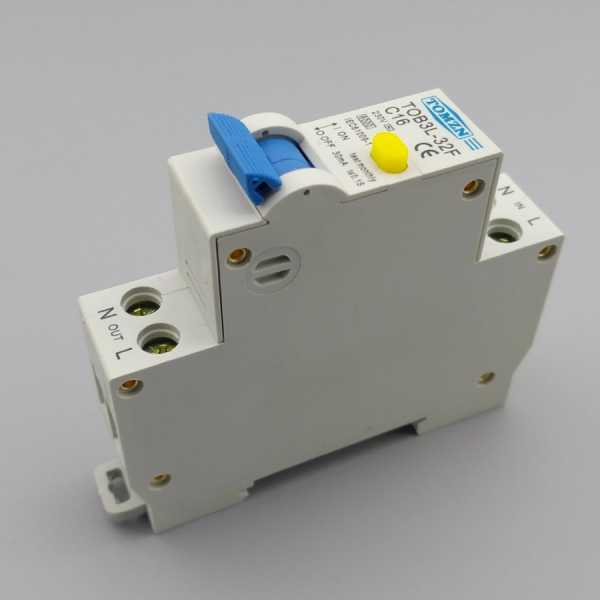

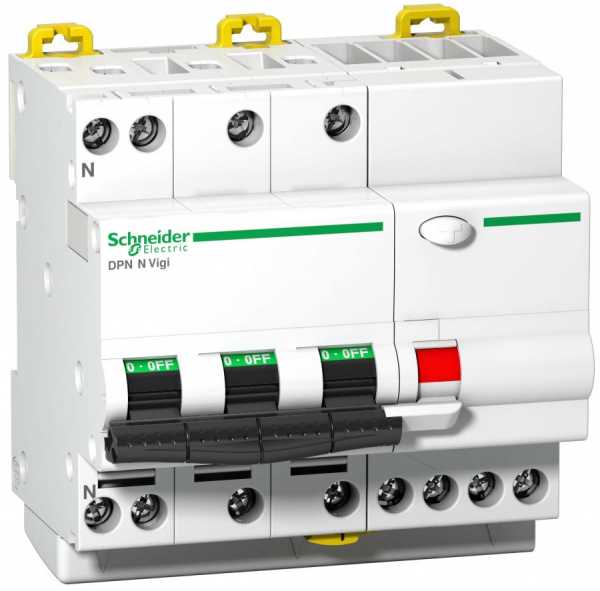

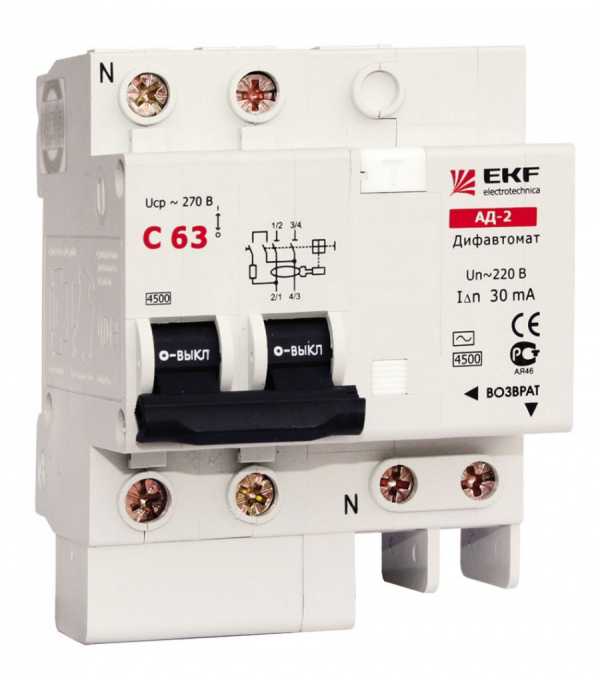

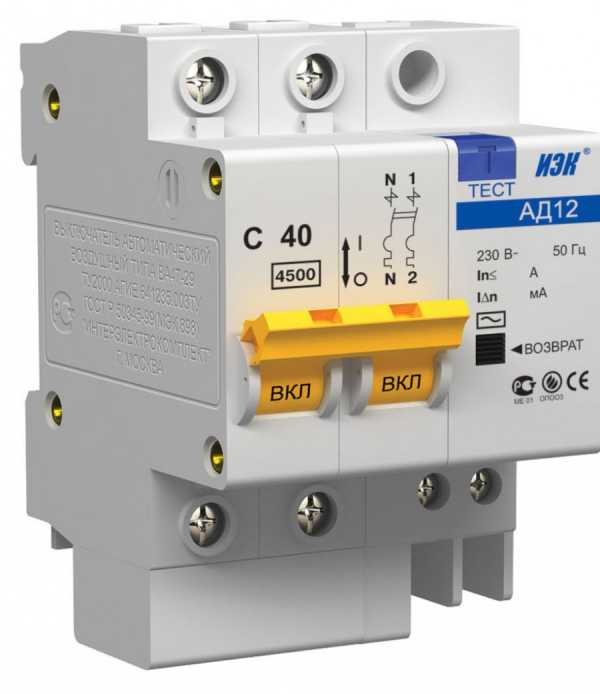

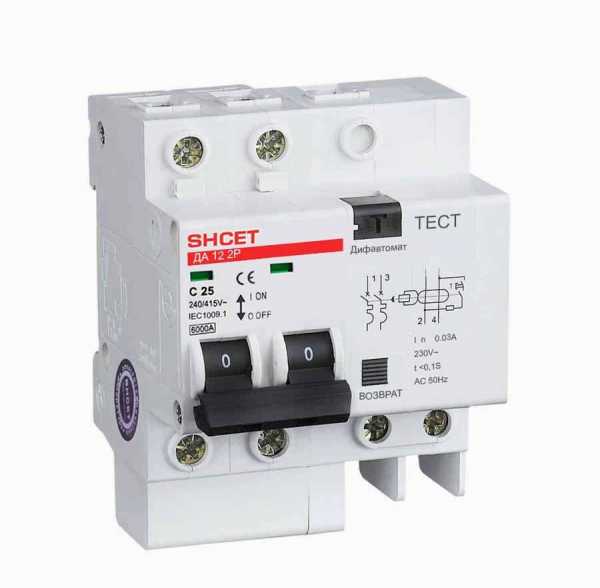

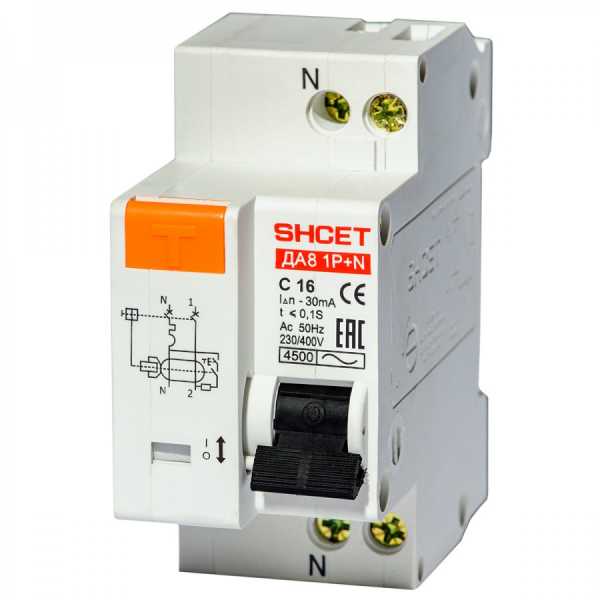

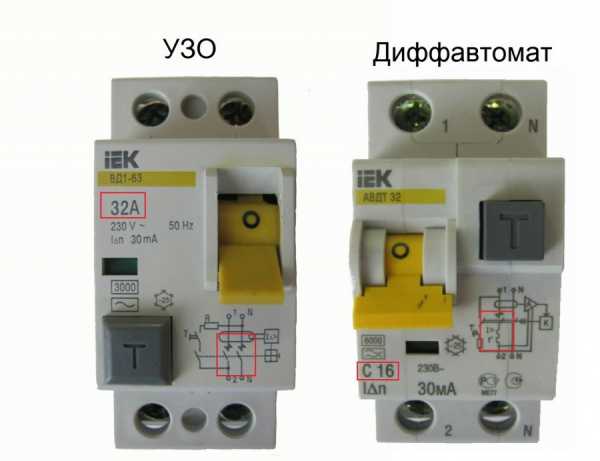

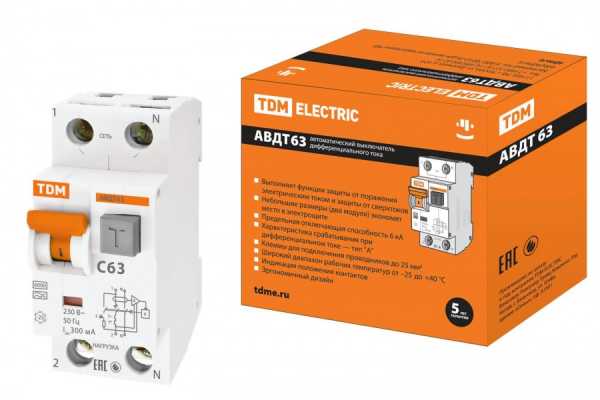

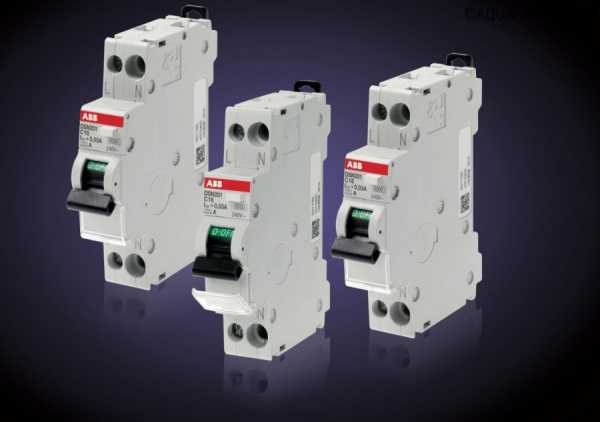

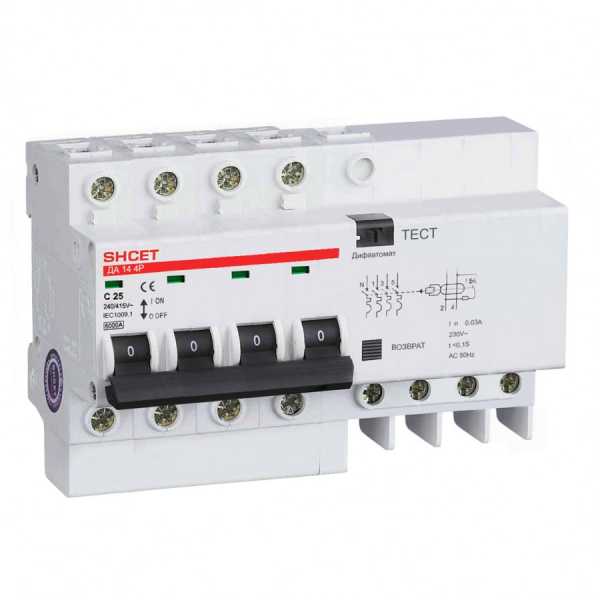

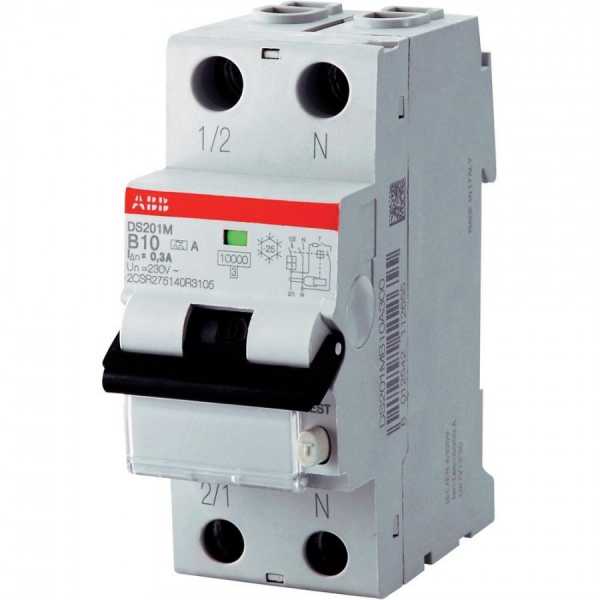

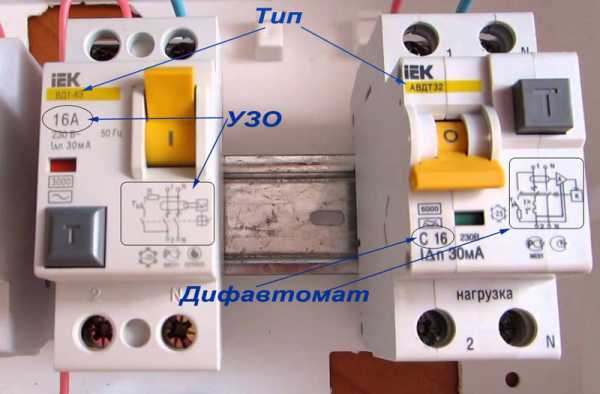

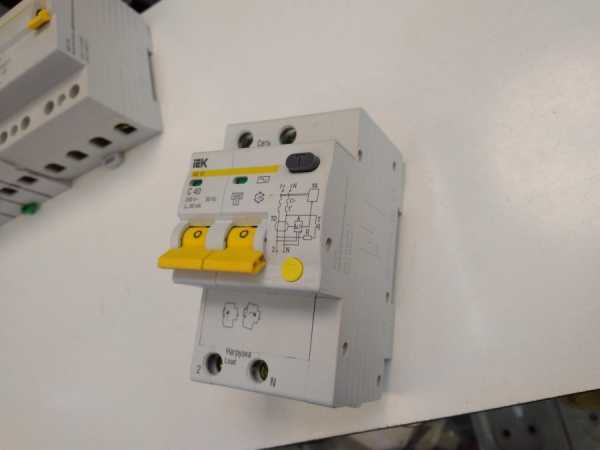

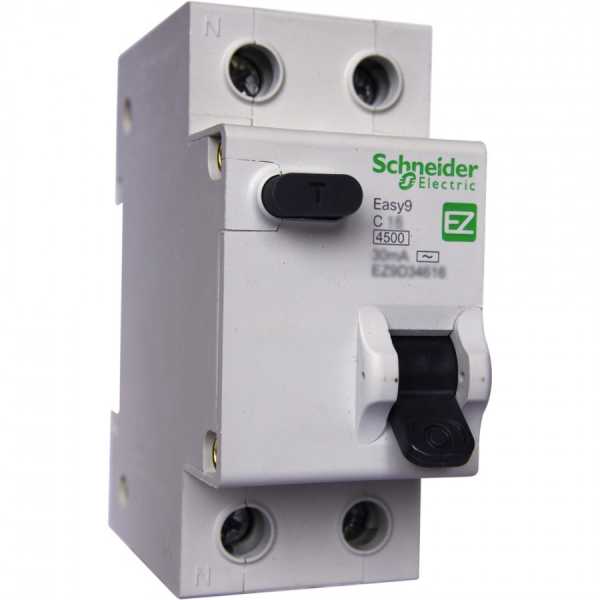

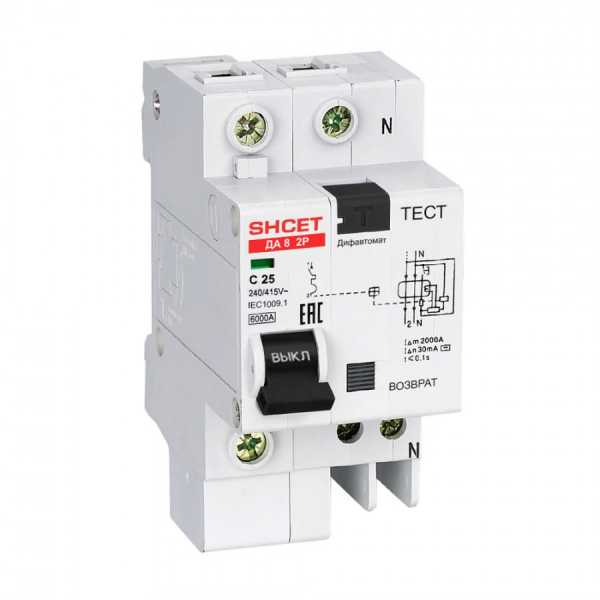

АВДТ или дифавтомат включает в свое устройство УЗО и автоматический выключатель (АВ). Скорость срабатывания выше, чем у УЗО, и составляет около 0,04 с. Некоторые модели обладают оперативным запоминающим устройством (ОЗУ), и поэтому могут срабатывать при исправной цепи. Следует их не сразу включать, а через некоторое время.

Домашняя сеть без защиты

Выбор комбинации устройств защиты следует осуществлять исходя из распространенных недостатков незащищенной электросети. Необходимо учесть еще и тот момент, когда дома никого нет, а всякие перегрузки сети могут привести к короткому замыканию и возгоранию проводки. Этот фактор может привести к пожару. Основными проблемными сторонами незащищенной электросети являются следующие:

1. Перегрузка.
2. Короткое замыкание.
3. Дифтоки.

Если происходит перегрузка электросети, то в этом случае электропроводка не рассчитана на мощность потребителей, подключенных к этому участку цепи. Очень часто проводка имеет старое исполнение, и при подключении мощного потребителя электроэнергии происходит ее нагрев, плавление корпусов розеток, короткое замыкание. Основной метод решения этой проблемы — подключение допустимой мощности, но ее из-за старости проводки угадать сложно, и поэтому электропроводку меняют.

Короткое замыкание (КЗ) возникает при максимальной силе тока и очень низком сопротивлении. Причин этого физического явления может быть много: касание токоведущих проводов, попадание пыли, частиц металла и так далее. Возникновение КЗ приводит к перегреву и плавлению электропроводки, пожарам, а также выходу из строя бытовых приборов.

При возникновении тока утечки происходит образование явления блуждающего тока, при котором возможно поражение человека, КЗ и перегрев электропроводки.

Критерии выбора

При выборе какого-либо устройства для электрозащиты нужно руководствоваться некоторыми правилами. К основным критериям выбора устройств для комплексной защиты относятся следующие: конструктивное исполнение, удобность монтажа, габариты и масса, стоимость, сложности при возникновении и диагностики неполадок, простота подключения.

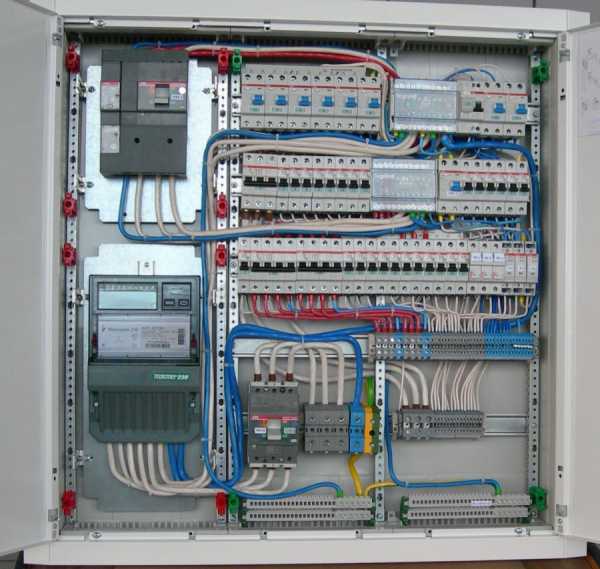

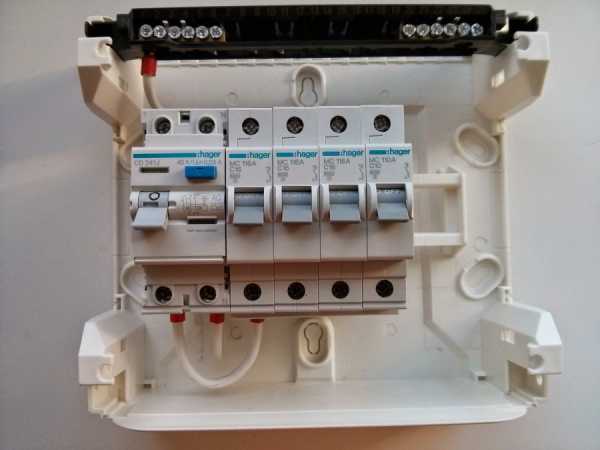

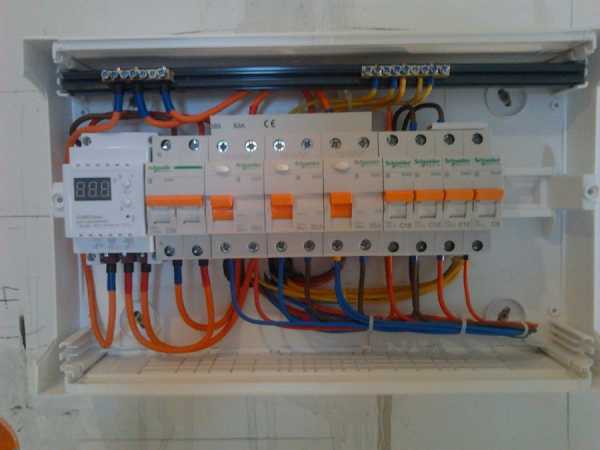

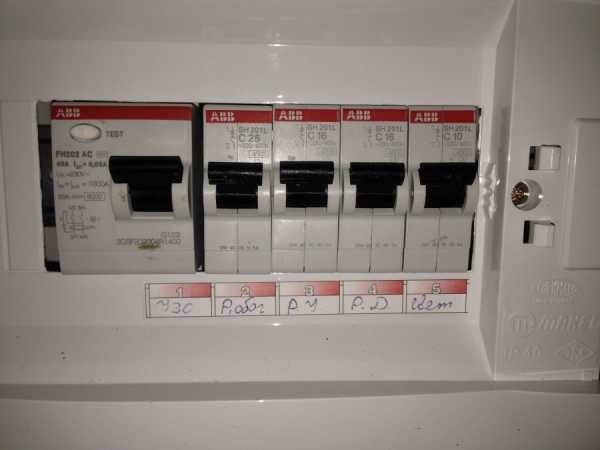

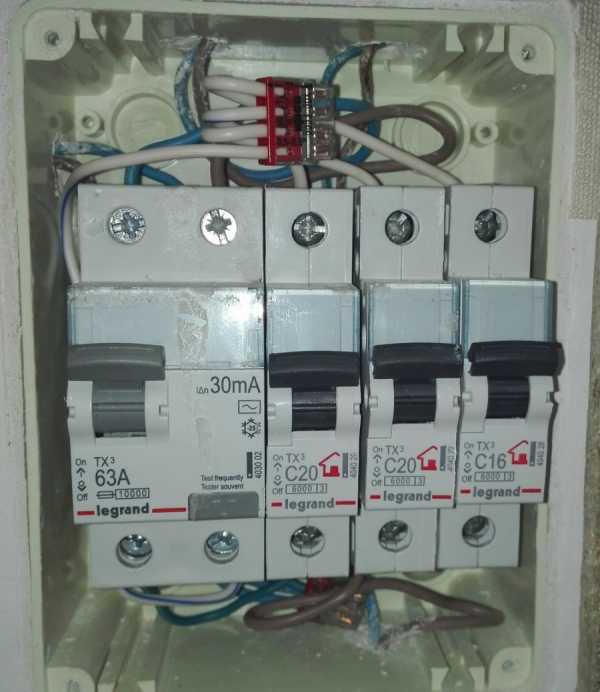

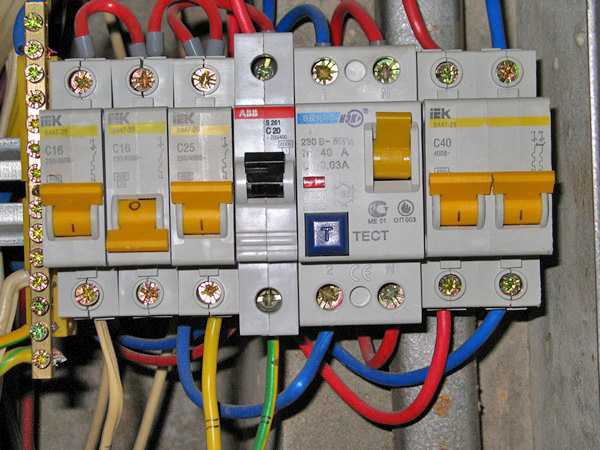

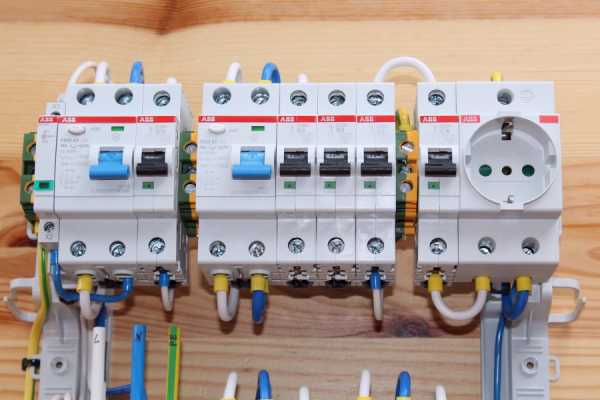

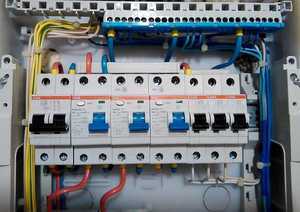

Для монтажа применяют специальные щиты, состоящие из модулей. При использовании пары УЗО на одну фазу и автоматических выключателей (по 1 на фазу) в щитке заполненное пространство занимает 3 модуля (1 УЗО и 2 автомата). Дифавтомат занимает всего 2 модуля, однако существуют модели, занимающие 1 место. Следовательно, если необходимо обеспечить защиту нескольких линий, то выбор следует сделать в пользу дифавтоматов.

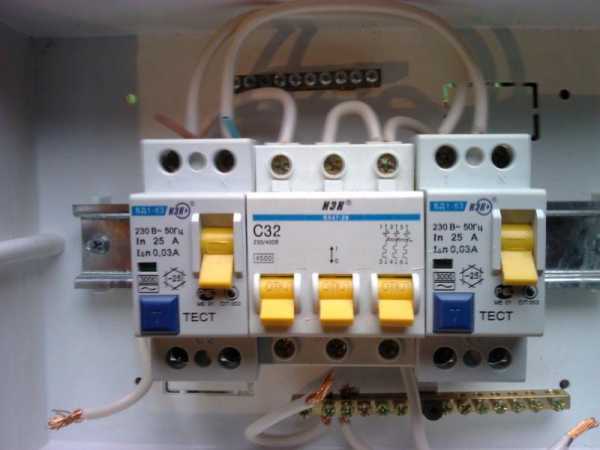

Выполнить монтаж УЗО+2 автомата и дифавтомата просто, благодаря удобным зажимам и конструктивной особенности, однако при установке есть свои нюансы. На рисунке 3 показана схема подключения дифавтомата.

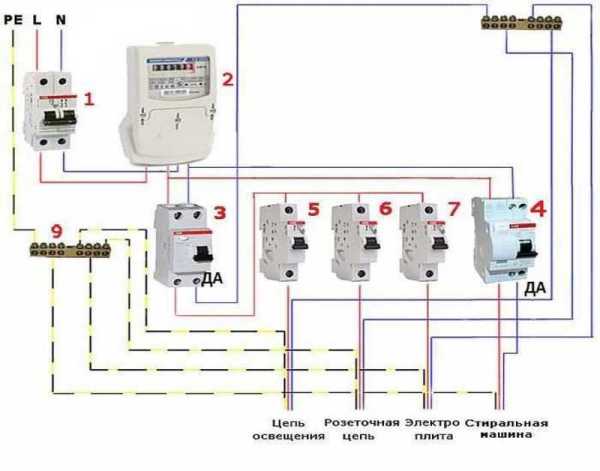

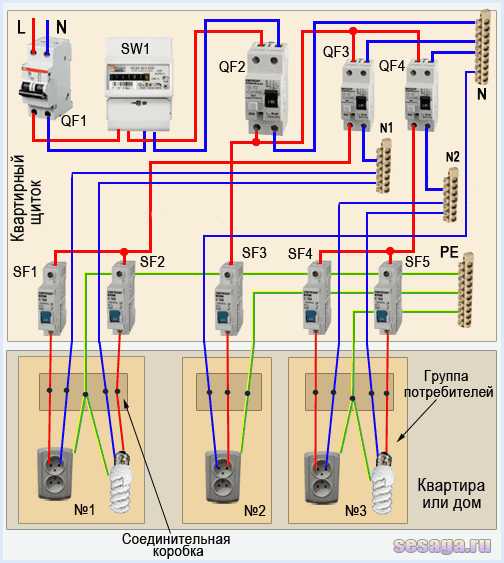

Рисунок 3 — Вариант подключения дифавтомата.

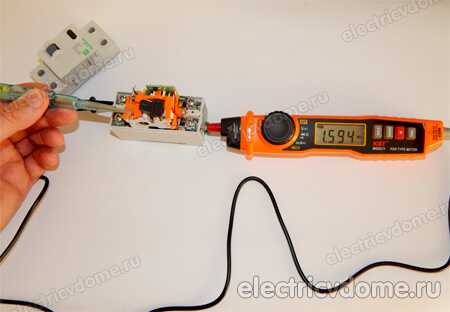

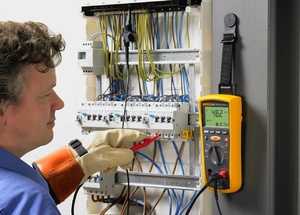

Диагностика неисправностей играет важную роль при выборе УЗО или дифавтомата. Общий принцип работы устройств дифференциального тока основан на обрыве защищенной цепи. Если срабатывает защита, то нужно выяснить причину срабатывания. При установленной паре УЗО+автоматический выключатель (АВ) причину возможно найти быстро. Если сработало УЗО, то в цепи появился ток утечки, а при срабатывании автоматического выключателя — перегрузка цепи или КЗ.

При установленном дифавтомате причину выяснить становится сложнее, но дорогие модели оснащены индикацией, которая показывает утечку или КЗ и перегрузку цепи. При выходе из строя дифавтомата при частых отключениях приходит в негодность тепловой элемент защиты. Починить дифавтомат невозможно и приходится покупать новый. У пары УЗО+АВ может выйти из строя АВ, который стоит сравнительно дешево по отношению к дифавтомату.

Еще одним критерием выбора является стоимость. Стоимость УЗО+2АВ ниже, чем АВДТ. Следует учесть еще и фактор выхода из строя: дешевле купить АВ или УЗО, чем дифавтомат. Рекомендуется приобретать качественные устройства, поскольку при покупке дорого устройства не возникают проблем. Во всех случаях фирмы-производители дают гарантию качества на дорогие товары.

Для примера следует рассмотреть следующую ситуацию: необходимо защитить 10 линий, состоящей из 5 групп УЗО и АВ. Общая стоимость рассчитывается следующим образом: 5 * (стоимость 1 единицы УЗО) + 10 * (стоимость 1 АВ). Для защиты этой линии потребуется 10 * (стоимость 1 АВДТ), поскольку на 1 линию необходим 1 АВДТ. Подставив стоимости в расчетные формулы, делается вывод: дифавтоматы не следует применять, потому что это невыгодно в финансовом плане. При подключении УЗО+2АВ возможно допустить больше ошибок, чем при подключении АВДТ. Однако если сделать все внимательно, то разница видна только в скорости подключения.

Достоинства и недостатки

Достоинства и недостатки — довольно неоднозначные параметры, поскольку нужно учитывать условия эксплуатации устройств дифзащиты, а также подключаемых приборов и типов линий. Недостатки дифавтомата следующие:

1. Диагностика.
2. Стоимость.

Затрудненная диагностика срабатывания защиты у большинства дорогих моделей вообще отсутствует, она бывает только у недорогих устройств. Самым серьезным недостатком является стоимость. Также к минусам УЗО можно отнести следующие: высокое время срабатывания, занимает при монтаже больше места и необходимость применять с АВ для достижения оптимального уровня защиты. Достоинствами дифавтомата являются следующие:

1. При монтаже занимает меньше места.
2. Высокая скорость срабатывания.
3. Удобная установка.

К достоинствам УЗО+2АВ можно отнести следующие: низкая стоимость, легкая диагностика и ремонтоспособность.

Таким образом, обеспечение электробезопасности помещения является важным. Серьезный подход к решению вопроса поможет сохранить оборудование, а также здоровье и жизнь, ведь при несоблюдении правил безопасности при эксплуатации бытовых приборов возрастает вероятность поражения человека электрическим током. Современные средства защиты помогают свести к минимуму финансовые затраты и угрозу здоровью и жизни к минимуму.

rusenergetics.ru

Автоматы УЗО — 85 фото грамотного подключения и защиты от утечки

Автомат УЗО – электрический аппарат защиты, является аналогом автовыключателя. Известно, что в процессе длительной эксплуатации, провода изнашиваются, ослабевают контакты электроцепи, в результате чего происходит утечка тока, провоцирующая появление искр и загорание.

Для того чтобы обезопасить людей от поражения тока или возгорания, используются автоматы защитного выключения. Также они защищают человека при работе с бытовыми приборами.

Разновидности УЗО

При планировании внутреннего электроснабжения разных объектов обращают внимание на критерии дифференциального тока и на его вид. По требованиям работы аппаратов выделяют следующие виды устройств защитного отключения:

• АС – реакция на переменный ток, который появляется постепенно или мгновенно;
• А – реакция на переменный либо пульсирующий ток,плавно либо неожиданно и быстропоявляющийся;
• В – реакция на переменные, постоянные или выпрямленные токи;
• S – селективное, выдерживаниепериода выключения;
• G – похожна предыдущий вид с минимальной выдерживанием времени.

По методу техничного исполнения различают аппараты, которые функционально имеют и не имеют зависимость от напряжения питания.

Технические качества автоматов УЗО

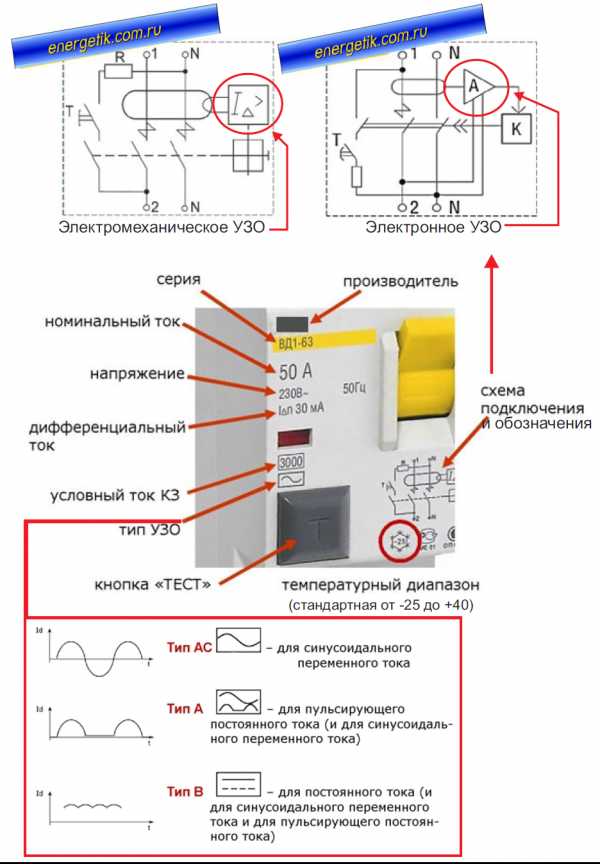

Основные особенности аппарата включают в себя множество параметров, которые позволяют установить возможность его использования:

• Если посмотреть на фото автомата УЗО, можно увидеть номинальный ток In– выдерживает максимальный ток, оставаясь, все время в рабочем состоянии;
• Номинальный выключающий дифференциальный ток – срабатывает при утечке тока;
• Номинальный не отключающийся ток дифференциальный —  не отключается при указанных условиях работы;
• Un – действующие параметры напряжения;
• Inc–способен выдержать максимальный ток короткого замыкания и оставаться работоспособным;
• Im – параметр ожидаемого тока, его аппарат включает и отключает;
• Tn – промежуток от периода, когда отключается дифференциальный ток и до гашения дуги на полюсах электроустройства.

Помимо технических характеристик автоматов УЗО немаловажно обратить на качество сборки и материалов. От этого зависит надежность, безопасность и долговечность устройства.

Как работает УЗО

Для того чтобы установить порог срабатывания аппарата используется надежное магнитоэлектрическое реле. На данный момент производители выпускают электронные реле, где порог определяет электросхема.

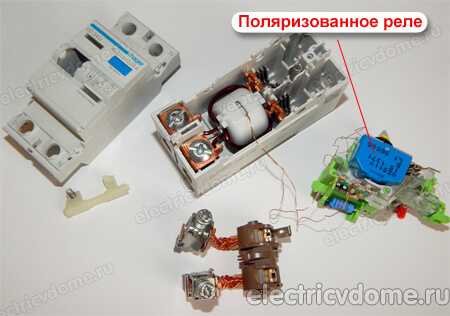

Рабочий механизм приводится в действие с помощью реле, в результате чего осуществляется разрыв электроцепи. Механизм включает в себя контактную группу и пружинный привод. Для того чтобы проверить исправен ли аппарат, с внутренней стороны устанавливается цепь, которая способна искусственно создавать утечку, что приводит к срабатыванию устройства. Таким образом, можно проверять наличие неисправностей без помощи специалистов.

Принцип работы автоматов УЗОпроисходит следующим образом. К примеру, все элементы системыфункционируют отлаженно. В ходе взаимодействия магнитных потоков, ток во вторичной обмотке равеннулю, порог не действует.

При утечке, ход токов нарушается в первичной обмотке, а во вторичной возникает ток, благодаря чему осуществляется действие порога и цепь полностью обесточивается.

Как подключить аппарат

Каждая клемма имеет свою маркировку. Nдля нулевого провода, L– для фазного. Соответственно фиксируются к отдельным зажимам. При установке автоматов УЗО учитывается положение выхода в нижней области корпуса установки и входа в верхней области. К входу подключают питающие провода. К выходу идет нагрузка. Если провода неправильно подключены, возможен отказ в работе системы.

Монтаж осуществляет опытный специалист. Аппарат и другие вспомогательные автоматические выключатели устанавливается в электрощит. Все устройства обеспечивают полную защиту от утечки тока, перегрузки и замыканий.

Если планируется установка УЗО в квартире с однофазной сетью, необходимо соблюдать последовательность. К вводному автомату подключается аппарат, учитывающий электроэнергию, далее УЗО и вся электросеть.

Для тех, кто потребляет больше мощности, рекомендовано применять свои кабельные линии и подключать отдельные УЗО. В больших коттеджах схема подключения другая. К вводному автомату присоединяется счетчик, далее вводное УЗО с селективным действием. После чего следуют автовыключатели для каждого потребителя, и в конце идет установка УЗО на определенные группы потребителей.

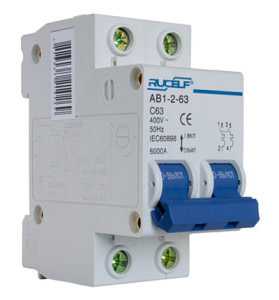

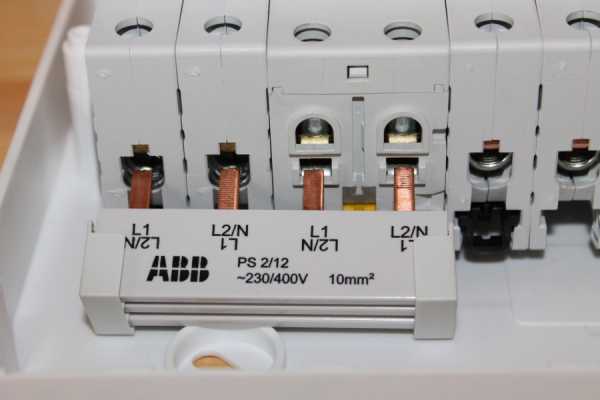

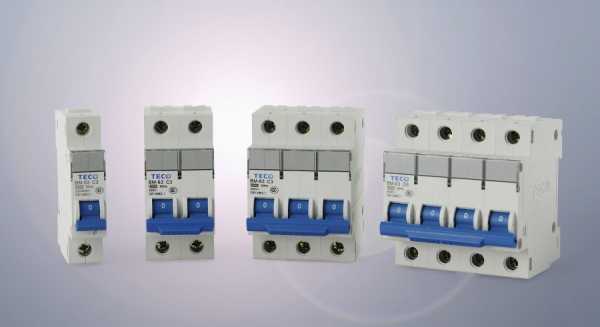

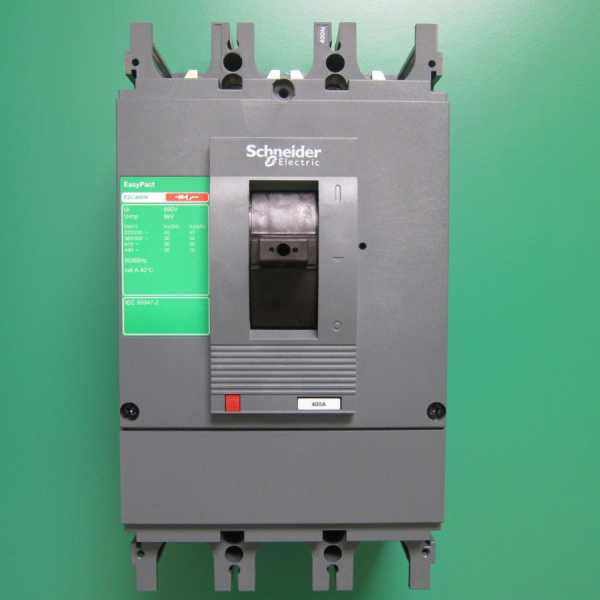

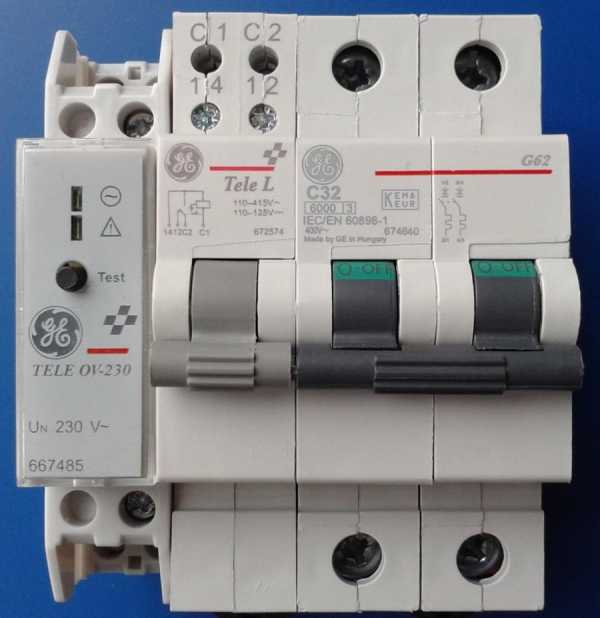

Фото автоматов УЗО

Также рекомендуем посетить:

materialyinfo.ru

Как подключить УЗО и автоматы правильно

УЗО – это устройство защитного отключения, его предназначение – это защита людей от поражения электрическим током в случае поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

УЗО представляет собой быстродействующий выключатель. В основу его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должны иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах, равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют преимущественно на магнитоэлектрическом реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, сделанные с применением специальных электронных схем. Такая схема приводит в действия защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных ситуаций.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

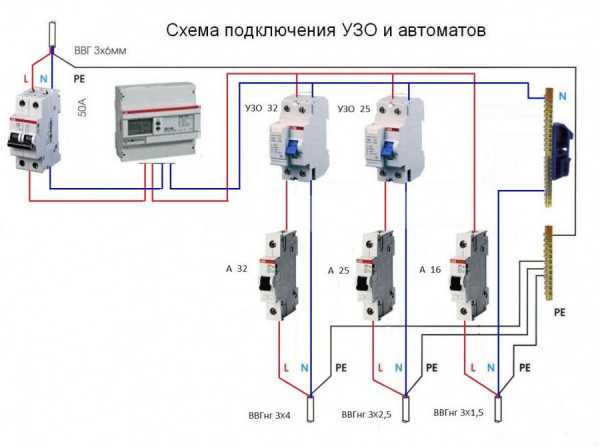

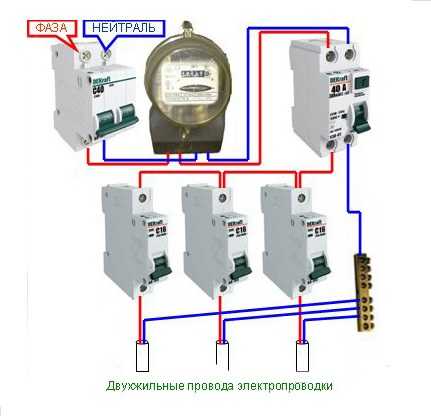

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

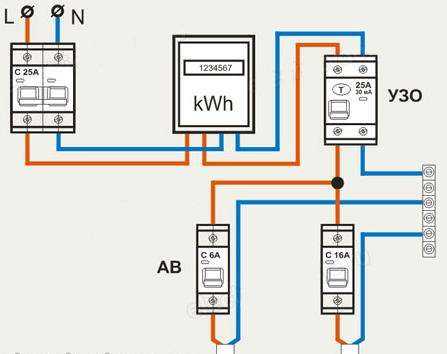

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

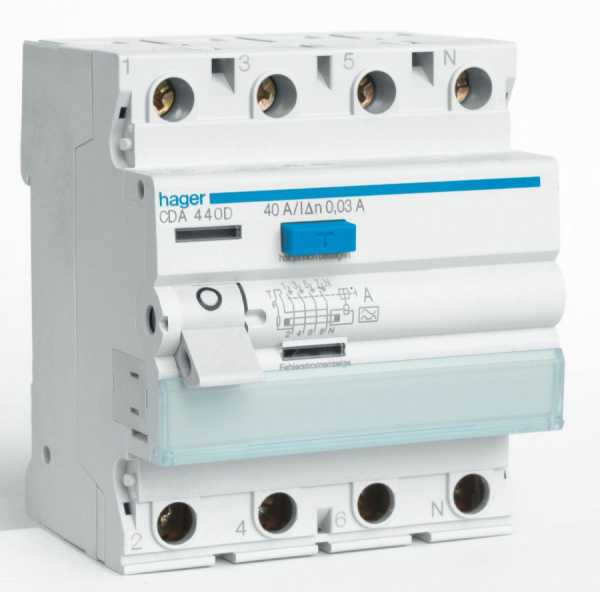

Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Место установки

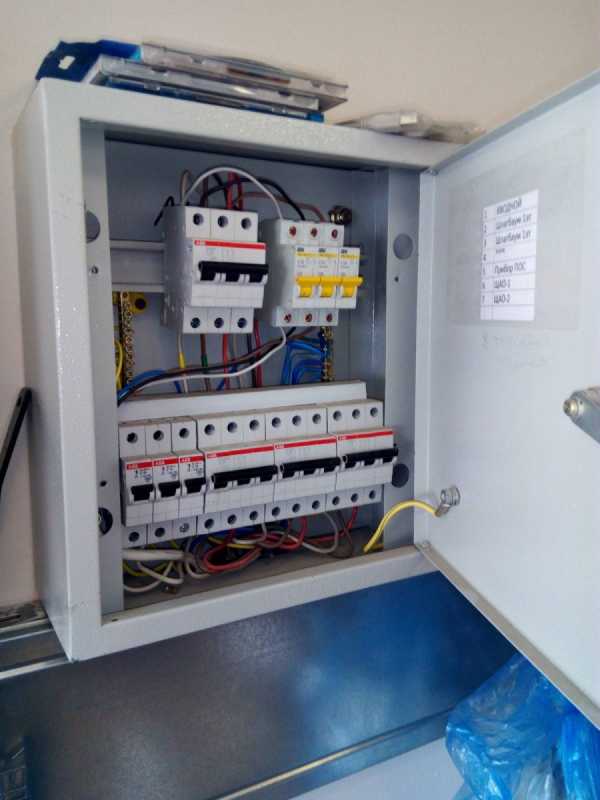

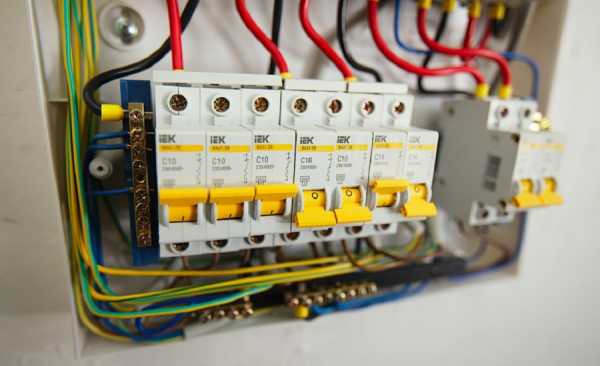

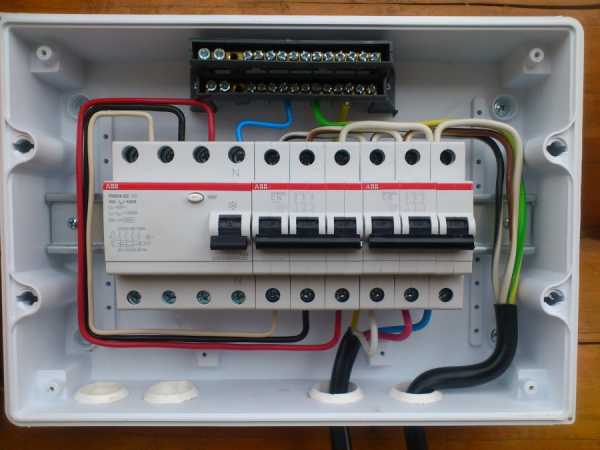

Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Пошаговое руководство:

1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.

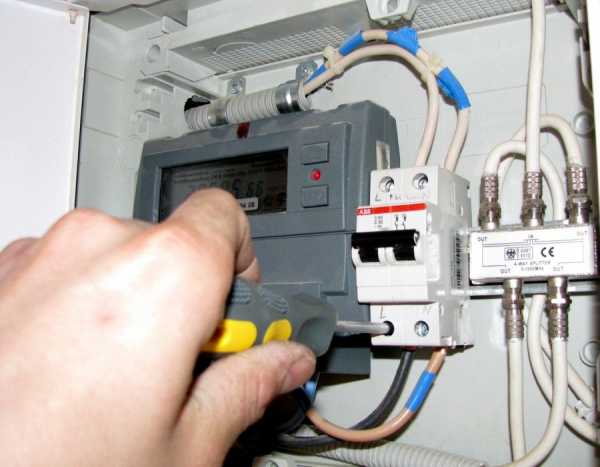

5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
5. Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

househill.ru

Как правильно подключить УЗО | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. На сегодняшний день включение УЗО (устройство защитного отключения) в домашнюю электрическую сеть стало нормой. Но еще не все понимают для чего нужно это устройство и как правильно его подключить.

Основной задачей УЗО является повышение уровня защиты от возгораний, вызванных токами утечки или замыканиями на землю, когда величина тока не достаточна для срабатывания автоматического выключателя.

Вторая задача УЗО — это защитить человека от поражения электрическим током, под который он может попасть при случайном касании оголенных проводов, находящихся под напряжением, или при касании корпуса электрооборудования с поврежденной изоляцией.

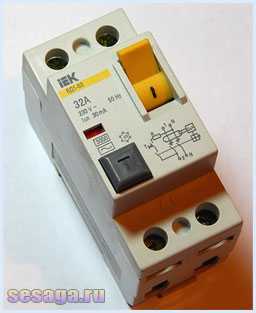

По своим конструктивным параметрам и внешнему виду УЗО практически ни чем не отличаются от автоматических выключателей. Они так же, как и выключатели, выпускаются для работы в схемах однофазной и трехфазной сети, а в случае возникновения аварийной ситуации автоматически отключают напряжение питания с поврежденного участка электрической цепи.

Но если автоматический выключатель срабатывает от тока короткого замыкания или тока перегрузки, превышающего рабочий ток самого выключателя, то УЗО срабатывает только от тока утечки, на который оно рассчитано.

Поэтому УЗО рекомендуется устанавливать совместно с автоматическим выключателем, который ставится перед УЗО, чтобы защитить устройство от действия больших сверхтоков на нагрузке в момент аварийной ситуации.

Промышленностью выпускаются устройства защитного отключения, рассчитанные на ток утечки 10mA, 30mA, 100mA, 300mA.

Различить УЗО и автоматический выключатель очень просто.

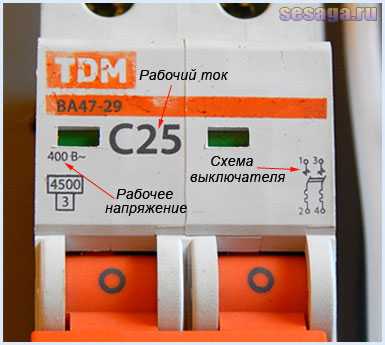

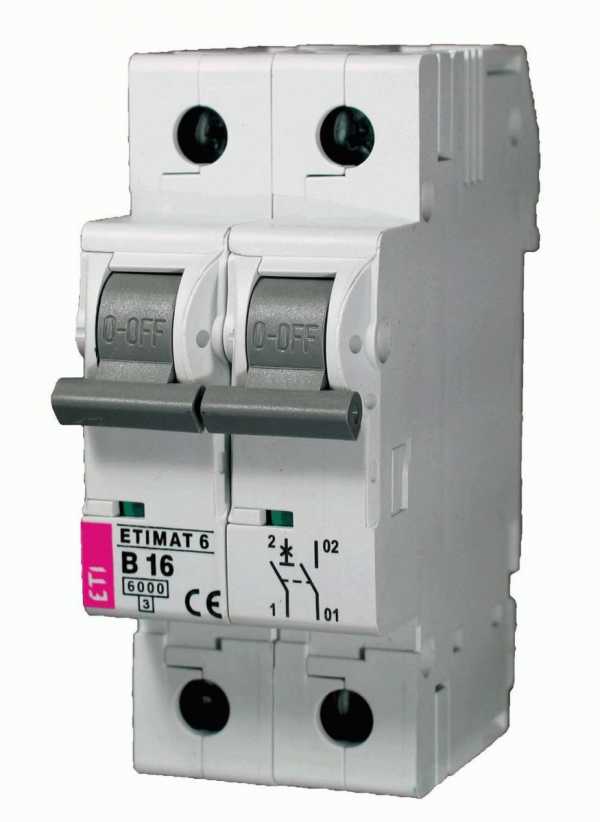

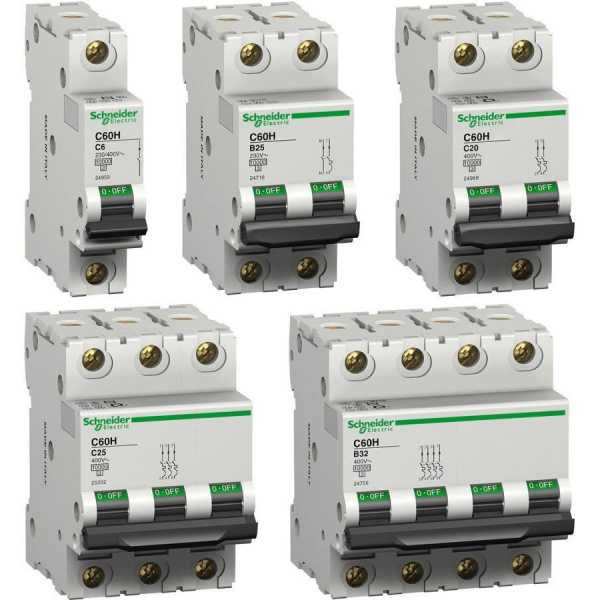

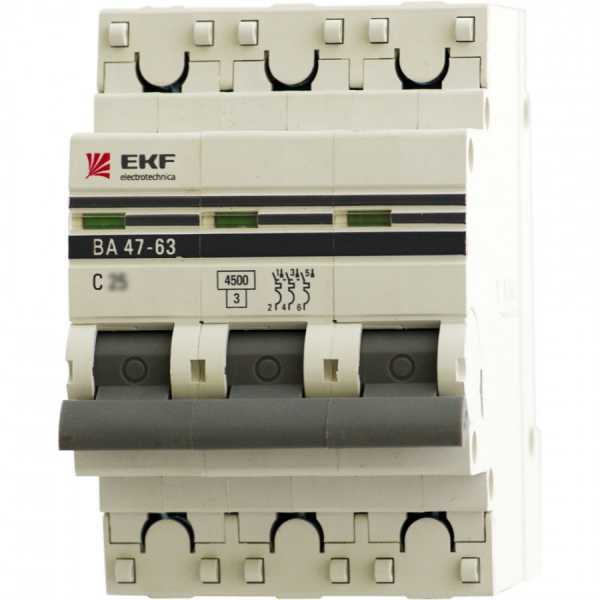

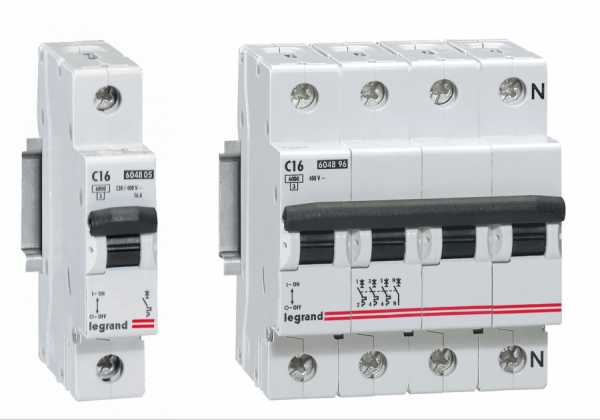

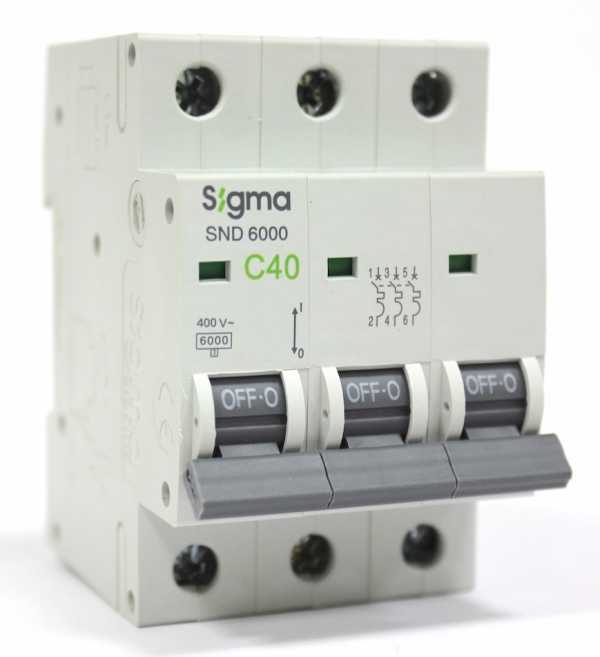

На корпусе автоматического выключателя указывается номинальное рабочее напряжение, рабочий ток и структурная схема устройства.

В данном примере рабочий ток выключателя составляет 25 Ампер и номинальное рабочее напряжение 400 Вольт. На клеммы «1» и «3» подается входящее напряжение, а с клемм «2» и «4» напряжение снимается.

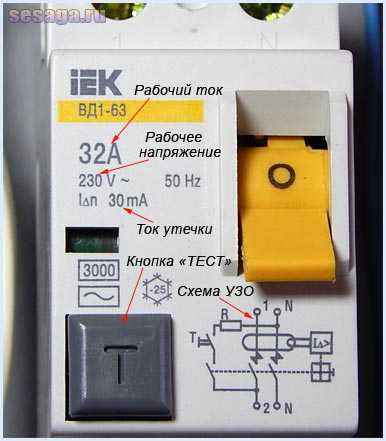

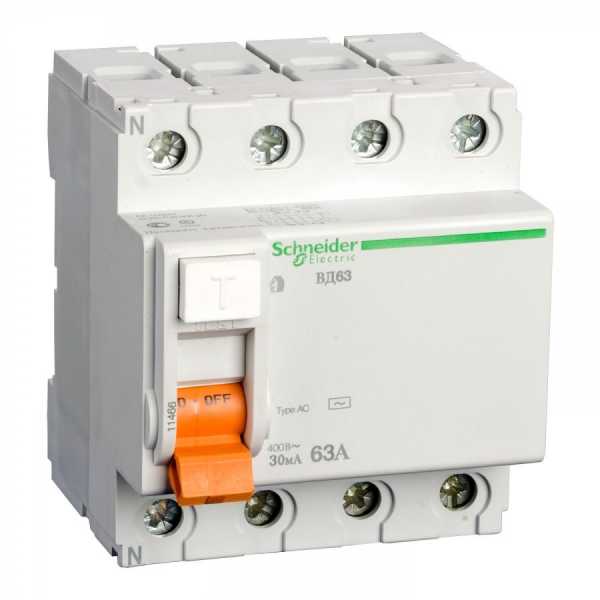

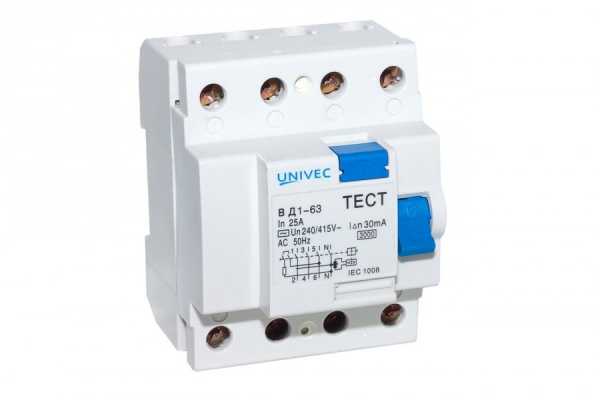

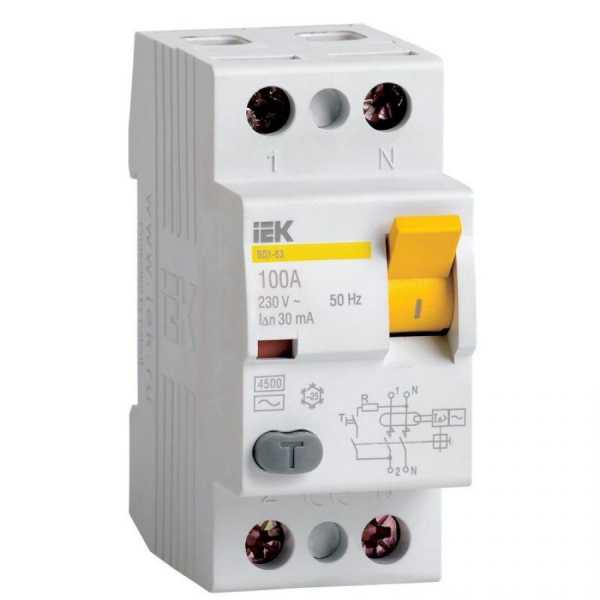

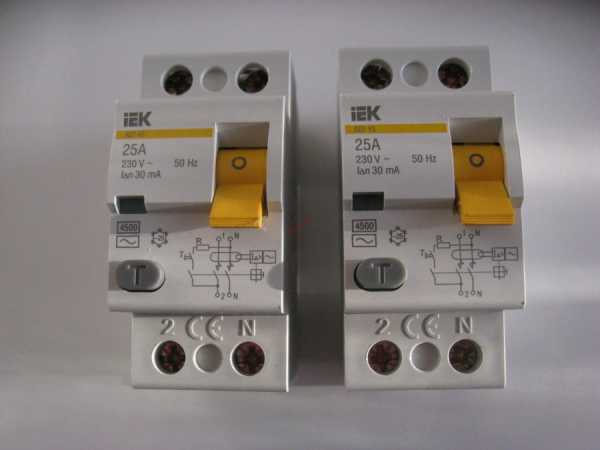

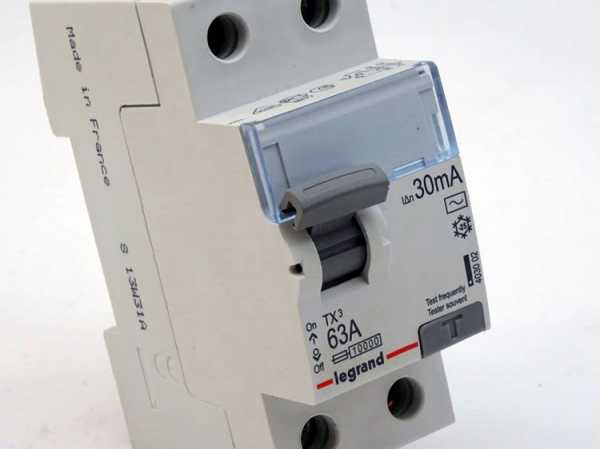

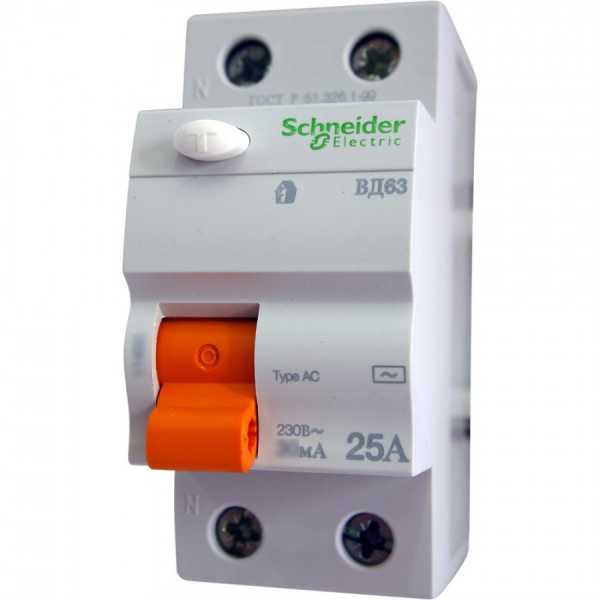

На корпусе УЗО указывается номинальное рабочее напряжение, рабочий ток, номинальный отключающий дифференциальный ток (ток утечки), структурная схема устройства и установлена кнопка «ТЕСТ».

В отличии от автоматических выключателей в устройствах защитного отключения дополнительно предусмотрена специальная цепь, создающая ток утечки. Эта цепь предназначена для проверки исправности устройства.

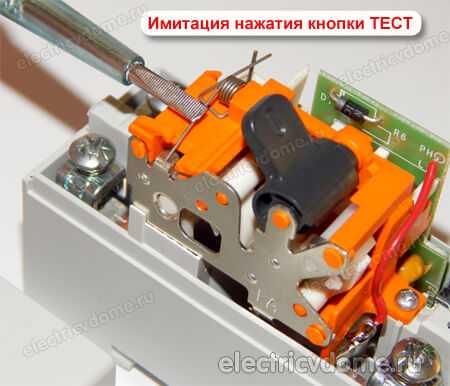

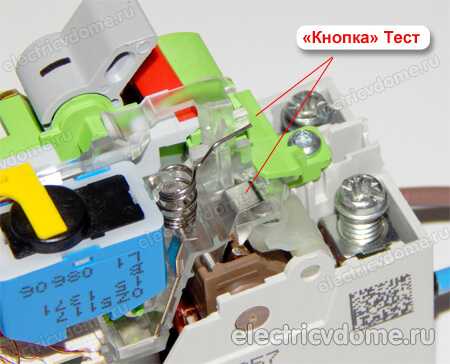

При нажатии на кнопку «ТЕСТ» цепь замыкается и искусственно создается утечка тока. И если устройство исправно, то сработает исполнительный механизм и отключит нагрузку.

В данном примере УЗО рассчитано на рабочее напряжение 230 Вольт, рабочий ток 32 Ампера и ток утечки 30 mA. На верхнюю пару клемм «1» и «N» подается входящее напряжение, а с нижней пары «2» и «N» напряжение снимается.
На клемму «N» подается ноль.

Есть еще одно главное отличие в работе этих устройств, которое надо знать.

Если для работы автоматического выключателя достаточно двухпроводной электрической цепи: «фаза – ноль», то для корректной работы УЗО обязательно наличие третьего проводника – заземления. То есть в здании должна быть проложена трехпроводная электросеть: «фаза – ноль – заземление».

Заземление выполняет роль защитного проводника, по которому «стекает» напряжение в случае аварийной ситуации. Например, при замыкании фазы на корпус электрооборудования, фаза, используя наименьшее сопротивление, пойдет по защитному проводнику РЕ и создаст ток утечки. И если этот ток превысит уставку, а в нашем случае это 30mA, то механизм устройства сработает и отключит питание этого электрооборудования.

И еще один важный отличительный нюанс в работе этих устройств.

Через УЗО так же, как и через автомат, проходят «фаза» и «ноль». Но для правильной работы устройство должно иметь свои «фазу» и «ноль», относительно которых оно осуществляет контроль за токами утечки. Эти «фазу» и «ноль» получают с выхода УЗО.

Фазу, если потребителей несколько, размножают через автоматические выключатели.

Для нуля используют отдельную шину (колодку), относящуюся только к этому УЗО.
И если в сети будет использоваться два УЗО, то нулевых шин будет три: одна общая N, от которой на вход обоих устройств поступает основной нулевой проводник, и две дополнительные N1 и N2, которые образуются с выходов этих УЗО.

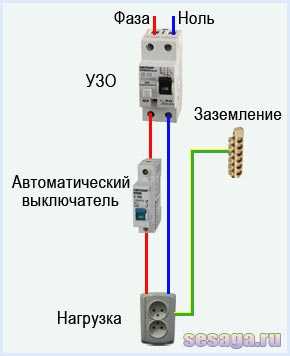

На рисунке ниже показана схема с одним УЗО.

Фаза L и ноль N заходят на вход устройства QF1. С выхода QF1 фаза распределяется по автоматическим выключателям SF1, SF2 и SF3, каждый из которых подает фазный проводник (фазу) для своего потребителя.

Ноль N поступает на вход УЗО, а с выхода устройства уходит уже как N1 и подключается на нулевую шину N1, от которой потребители берут нулевой рабочий проводник (ноль). С шины заземления нулевой защитный проводник РЕ подводится к каждой группе потребителей.

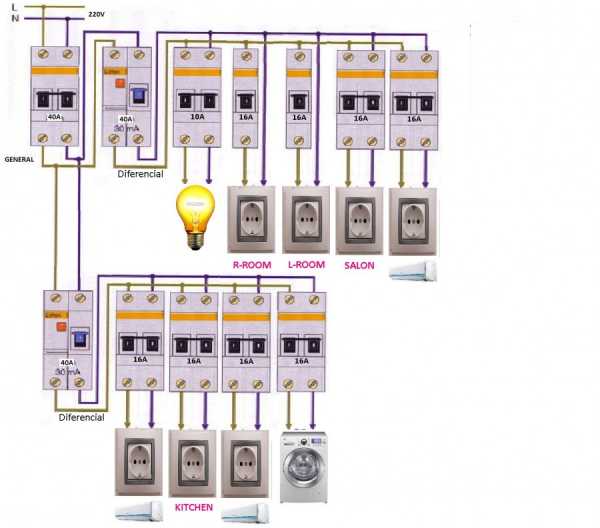

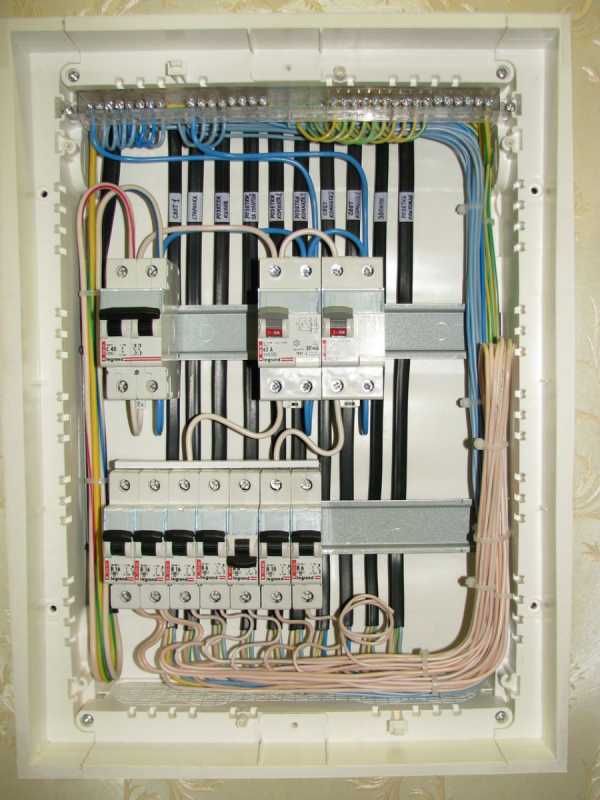

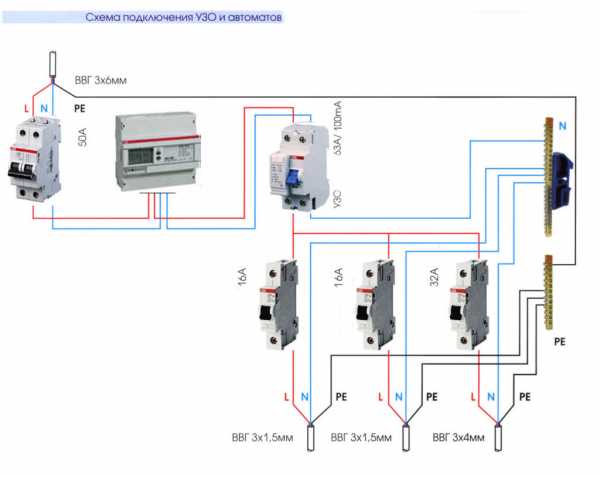

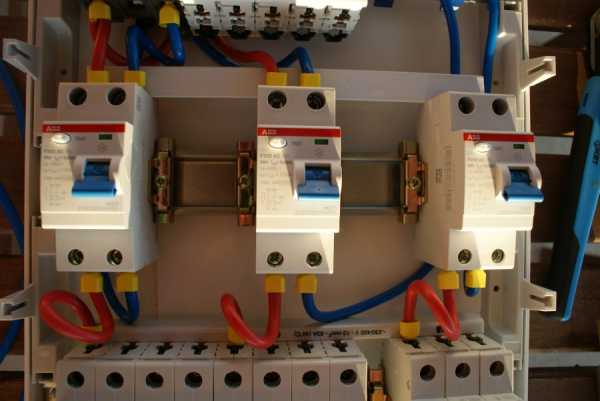

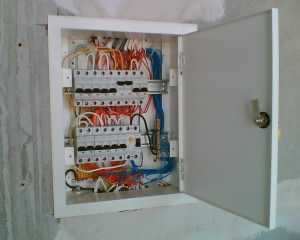

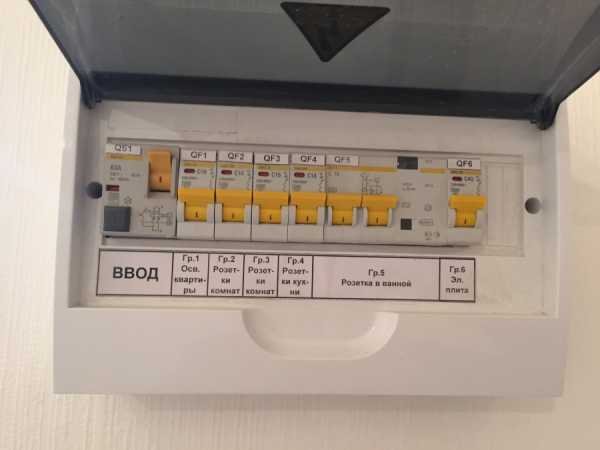

В качестве образца предлагаю Вам один из вариантов схемы домашнего щитка, реализованную на трех УЗО, а также приблизительное распределение напряжения по потребителям.

Подобная схема уже разобрана по косточкам в статье о подключении заземления, поэтому повторятся мы не будем.

Также запомните: что при установке нескольких УЗО, расположенных последовательно, ближнее к источнику питания должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.

Ну и в завершении еще один момент.
В двухпроводной электросети УЗО также сможет работать, но только если создать ему третий проводник и путь для прохождения тока на заземленные элементы здания. О всех нюансах работы в двухпроводной сети можете прочитать в этой статье о подключении заземления.

И в дополнение к статье небольшой видеоролик о подключении УЗО.

Теперь я думаю у Вас не должно возникнуть вопросов о подключении одного или нескольких УЗО в домашнюю электрическую сеть.

Удачи!

Литература:

1. «Правила Устройства Электроустановок (ПУЭ) – седьмое издание».

2. ГОСТ 30339-95/ГОСТ Р 50669-94.
«Межгосударственный стандарт. Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования».

3. ГОСТ Р 51628-2000.
«Государственный стандарт Российской Федерации. Щитки распределительные для жилых зданий. Общие технические условия».

sesaga.ru
