Как подключить УЗО без заземления
О том, что в современных домах и квартирах необходимо устанавливать устройства защитного отключения уже говорилось неоднократно. Их основная цель – обезопасить человеческую жизнь от действия электрического тока. Но всегда ли возможно произвести монтаж, учитывая то, что сеть бывает разная – трёхфазная и однофазная, с заземляющим защитным проводником и без него. Поговорим о том, как подключить УЗО без заземления. Схема, по которой подсоединяются эти устройства, не отличается сложностью. Если вы сами делаете всю квартирную проводку, вполне справитесь и с установкой УЗО. Но самым верным решением будет всё-таки доверить эту работу профессионалам.
Прежде чем вести разговор о том, как подключить УЗО без заземления, необходимо иметь чёткое понятие о разновидностях электрических бытовых сетей.
Разновидности электрических сетей
Электропитание в наши квартиры и дома поступает из однофазной сети или трёхфазной.
Однофазное электрическое питание представляет собой одну фазу и ноль. Для питания бытовой техники и осветительных приборов нужно фазное напряжение, которое получается на выходе после понижающего трансформатора. Такое однофазное питание предполагает запитку от одной фазы линии.
По фазному проводнику движется электрический ток, а по нулевому он возвращается в землю. Чаще всего такой тип электропроводки применим в квартире, и имеет он две разновидности:
- Однофазная сеть двухпроводного исполнения (без земли). Такой тип электросети чаще всего можно встретить в домах старой постройки, в ней не предусмотрено заземление электрических приборов. Цепь включает в себя только нулевой провод, имеющий буквенную маркировку N, и один фазный проводник, он соответственно обозначается буквой L.
- Однофазная сеть трёхпроводного исполнения. В ней помимо нулевого и фазного имеется ещё защитный заземляющий проводник, обозначаемый РЕ. Корпуса электрических приборов нужно подсоединять к заземляющим проводникам, это обеспечит защиту самой техники от перегорания, а человека от действия электрического тока.
В доме зачастую присутствует техника, которой нужно трёхфазное напряжение (насосы, двигатели, если есть станки в сарае или гараже). В данном случае сеть будет состоять из нулевого и трёх фазных проводов (L1, L2, L3).
Аналогично трёхфазная сеть бывает четырёхпроводного исполнения и пятипроводного (когда присутствует ещё защитный заземляющий проводник).
С разновидностями сетей определились, а теперь будем непосредственно переходить к вопросу, возможно ли подключение УЗО без заземления и как правильно устанавливать это устройство?
Можно ли подключать УЗО без заземления – на видео:
В чём необходимость монтажа УЗО?
Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.
Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.
Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.
Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.
Как работает УЗО с заземлением и без него?
По какому принципу работает УЗО в двухпроводной сети, если заземление отсутствует? Когда появится изоляционный пробой на корпусе прибора, устройство защитного отключения не сработает, потому что корпус не заземлён и пути для прохождения токовой утечки нет. При этом корпус прибора будет под опасным для человеческой жизни потенциалом.
В момент прикосновения человека к корпусу прибора, токовая утечка будет уходить на землю через его тело. Когда величина этого тока сравняется с порогом срабатывания УЗО, произойдёт отключение, и из питающей сети напряжение не будет подаваться на повреждённый электроприбор.
Сколько по времени будет находиться человек под действием токовой утечки, зависит от уставки срабатывания УЗО.
Хоть оно и отключится быстро, этого времени может быть вполне достаточно, чтобы получить серьёзную электротравму.
А вот если бы корпус был подсоединён к защитному заземлению, УЗО отреагировало и отключилось бы сразу, как только произошёл изоляционный пробой.
Как видите, схема подключения УЗО без заземления реально применима, однако не даёт 100 % гарантии безопасности. Но так как в старых домах в основном выполнена двухпроводная электрическая сеть, а переделать её на трёхпроводную не так-то просто, единственным выходом защиты оборудования и человека является монтаж УЗО.
Наглядный принцип работы УЗО без заземления на видео:
Принцип работы этого устройства основан на измерительных процессах. Регистрируется величина тока на входе и на выходе. Если эти показания одинаковы, то нет повода для срабатывания. Как только в сети появится токовая утечка, величина на выходе станет меньше, и устройство отключит повреждённый участок. УЗО работает за счёт расцепляющего механизма в связке с электромагнитным реле.
Варианты схем
Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.
Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.
УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.
Подключение УЗО без заземления может быть выполнено двумя способами.

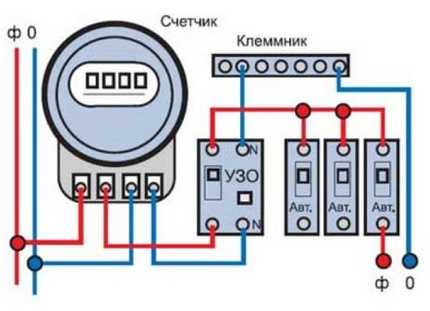

Подключение на вход
При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.
Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.
Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.
Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.
Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.
Подключение на входе и на отходящих ветвях
Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.
Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.
Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.
Наглядно общий принцип подключения УЗО на следующем видео:
Сборка схемы
В практическом выполнении сложностей нет. Весь алгоритм работы будет выглядеть следующим образом:
- Все работы с электричеством всегда начинаются с обесточения рабочего места. Поэтому отключите квартирный вводной автомат. При помощи индикаторной отвёртки убедитесь, что напряжение на его выходе действительно отсутствует.
- На дин-рейке закрепите устройство защитного отключения. С тыльной стороны на нём имеются защёлки, которые надо вставить в перфорированные отверстия на рейке.
- Корпус устройства защитного отключения имеет маркировку входных и выходных контактов для нулевых и фазных проводников. Питание на УЗО подаётся сверху, а снизу выполняется подсоединение нагрузки. С выходной клеммы автоматического выключателя фазный проводник «L» подключайте на соответствующую входную клемму УЗО. Аналогичную коммутацию проделайте с нулевым проводом «N».
- Фазный выход с УЗО распределите по всем автоматам отходящих линий.
- Выход с нулевого контакта подсоедините на нулевую шинку. А уже от неё проводники разойдутся по потребителям. После УЗО нулевые проводники в один узел не объединяются, это вызовет ложные срабатывания устройства.
- После выполнения всех коммутаций, включите вводной автомат. Проверьте правильность подсоединения и работы устройства защитного отключения. Для этого на корпусе УЗО имеется специальная кнопка «ТЕСТ». Её главная цель – имитация токовой утечки. С фазного проводника ток подаётся на сопротивление, а с него, минуя трансформатор, на нулевой проводник. Из-за сопротивления ток стал меньше на выходе и за счёт полученного небаланса сработает отключающий механизм. Нажмите на проверочную кнопку, УЗО должно отключиться. Если этого не произошло, значит, имеются неточности в подсоединении либо устройство не исправное.
Распространенные ошибки при подключении УЗО на видео:
Если будете подключать УЗО с заземлением, помните, что использовать для этой цели водопроводные трубы или другие коммуникационные сооружения недопустимо.
Заземление должно быть правильно выполненным, а не сделанным самостоятельно, только в этом случае можно быть полностью уверенным в безопасности. Если заземление нерабочее, то обязательно отсоедините и заизолируйте проводники, приходящие в щиток от электроприборов.
yaelectrik.ru
Как подключить УЗО без заземления и с заземлением, типы устройств и их описание
Устройство защитного отключения (УЗО) применяется для защиты человека от поражения электрическим током. И поэтому, каждый, кто хочет смонтировать проводку в своем доме или квартире должен знать, как подключить УЗО без заземления. Суть работы данного прибора сводится к тому, что оно способно обнаружить утечку тока на потребителе или при повреждении изоляции проводки, и, чтобы предотвратить поражение человека, размыкает цепь. Скорость срабатывание УЗО очень высока, что дает большую гарантию защиты, благодаря чему оно уже долгое время применяется как на предприятиях всех отраслей, так и в бытовых нуждах. Если даже изначально электрическая сеть дома или квартиры не была оборудована подобной защитой, то это не проблема, так как ее всегда можно поставить дополнительно.
Описание прибора и его разновидности
Все модели, представленные сегодня на рынке рассчитаны на монтаж в шкафу управления нагрузкой или на электрощите, оборудованном DIN рейкой. УЗО делятся на несколько типов, в зависимости от вида необходимой защиты. Ниже на рисунке показаны обозначения на корпусе УЗО.
По роду тока бывают:
- Тип «АС» — они могут разъединять цепь как при возникновении мгновенной утечки, так и при ее плавном нарастании.
- Тип «А» схож с предыдущим, но отличается наличием узла, который контролирует постоянный ток, из-за чего его стоимость значительно выше.
- Тип «В» способен обнаружить утечку как постоянного и переменного токов, так и выпрямленного, благодаря чему его применяют на производственных предприятиях, а для бытовых нужд он нецелесообразен, по причине высокой стоимости. Если требуется защита в цепи частного дома или квартиры, в случае работы дорогостоящих приборов и оборудования, многие производители рекомендуют установку именно УЗО типа «А».
По выдержке времени срабатывания различают:
- Тип «S» (0,15-0,5 секунды).
- Тип «G» (0,06-0,08 секунды).
По принципу срабатывания бывают электромеханические и электронные:
- Первые срабатывают под действием самого тока утечки
- Вторые имеют электронную схему и требуют дополнительного источника питания для своей работы.
По числу полюсов УЗО разделяются:
- Двухполюсные (однофазные).
- Четырехполюсные (трехфазные).
Способы подключения
При подключении УЗО в квартире или частном доме важно соблюдать правила техники безопасности и правильно выбрать схему подключения. Именно схема подключения определит в дальнейшем стабильность и безопасность работы устройства, установку которого можно выполнить своими руками, при наличии необходимых знаний и навыков.
Среди способов подключения УЗО без заземления можно выделить 2 основных:
— Подключение одного УЗО для всей электрической цепи здания или квартиры. Это самый простой и дешевый способ, однако, при срабатывании устройства будет обесточена вся цепь, а определить конкретный участок, на котором произошла утечка или замыкание, будет проблематично, так как придется обследовать всю цепь.
— Подключение УЗО на отдельных линиях, где возможна утечка тока. Такая схема подключения даст более надежную защиту от поражения током, однако существенно увеличит материальные затраты, а для монтажа всех УЗО потребуется электрический шкаф больших размеров. Несмотря на возросший уровень безопасности такая схема подключения останется достаточно простой – фазный провод со счетчика будет проходить через каждый автомат выключения и УЗО.
Рекомендуется производить установку автоматических выключателей вместе с УЗО – это даст не только защиту потребителей и человека, но и защитит сеть от перегрузок.
Подключение УЗО с заземлением
В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство. Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:
Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.
Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.
«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».
При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.
Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты.
Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:
electry.ru
Как подключить УЗО без заземления
Электробезопасность, как и земля в представлении древних, покоится на трех китах.
Этими китами являются: предохранитель или автоматический выключатель, устройство защитного отключения (УЗО) и заземление.
Зная об этом, многие считают нецелесообразным устанавливать УЗО при отсутствии связи с заземленным контуром.
Насколько обоснованы такие рассуждения, вы узнаете из данной статьи, тема которой — как подключить УЗО без заземления: схема и рекомендации.
Можно ли исключить заземление?
Чтобы разобраться со всеми вопросами, нужно точно выяснить, что такое заземление и УЗО.
Итак, заземление — это подключение специальным проводником к заглубленному в грунт контуру тех частей электрооборудования, которые в нормальных условиях ток не проводят, но при пробое изоляции могут оказаться под напряжением. Таковым, в первую очередь, является корпус.
При отсутствии заземления пользователь, прикоснувшийся к нему после пробоя, получает удар током максимальной силы. Если же заземление есть, заряд будет стекать частично в землю, так что воздействующее на пользователя напряжение окажется пониженным.
Принцип работы устройства защитного отключения УЗО
Теперь об УЗО. Официальное название этого прибора — выключатель дифференциального тока. Он занимается тем, что постоянно сравнивает силу тока в фазном и нулевом проводниках и при наличии разницы (ее и называют дифференциальным током) разъединяет цепь. Поясним, зачем это делается. По закону Кирхгофа токи в последовательных участках цепи равны.
Соответственно, в нормальных условиях в нулевом проводнике при любой нагрузке должен протекать такой же ток, как и в фазном.
Наличие разницы однозначно указывает на утечку тока в цепи, а она может иметь место только в двух случаях:
- кого-то из пользователей ударило током;
- токоведущие части контактируют с заземленным элементом, что может привести к пожару.
Принцип работы. Схема правильно построенного заземления
Во 2-м пункте под термином «заземленный» подразумевается не только тот элемент, который был подключен к специальному заземляющему контуру, но и вообще любой, по которому заряд может стекать в землю. К таковым относятся строительные конструкции (не только металлические, но и сырое дерево, например), трубопроводы и пр.
Принцип действия УЗО достаточно прост: «фаза» и «ноль» подключаются к расположенным внутри катушкам, причем так, чтобы токи в них протекали в разных направлениях. Если токи в катушках будут равными, генерируемые ими электромагнитные поля будут взаимно уничтожаться. Если нет — возникнет остаточное магнитное поле, которое наведет ток в 3-й катушке и заставит тем самым сработать отключающее реле.
Таким образом, из всего вышесказанного можно сделать вывод: УЗО может работать без системы заземления, поскольку они никак не связаны. Однако, это не значит, что при наличии УЗО системой заземления можно пренебречь. Чтобы стало понятнее, ответим еще на один вопрос.
Как работает УЗО без заземления?
Представим, что некий электроприбор подключен к сети через УЗО, но корпус его не заземлен. Если на каком-либо из токоведущих элементов случится пробой изоляции, корпус окажется под напряжением. Но от сети прибор отключен не будет, поскольку:
- короткого замыкания нет, следовательно, автоматический выключатель не сработает;
- утечки тока нет, следовательно, УЗО также не сработает.
Утечка возникнет только тогда, когда к корпусу оборудования прикоснется пользователь. В этом случае ток пойдет через него и УЗО тут же отключится.
Схема подключения УЗО без заземления
Отсюда вывод: при отсутствии заземления пользователя в аварийной ситуации так или иначе ударит током. Насколько сильно — зависит от чувствительности УЗО (величина тока утечки, при котором оно срабатывает) и времени срабатывания.
Совсем иное дело, если оборудование заземлено. Как только случится пробой, сразу появится утечка тока в землю и УЗО сработает. Следовательно, электротравма в случае наличия УЗО и заземления полностью исключается.
От надлежащего функционирования заземлителя зависит безопасность людей. Монтаж заземления – порядок работ и принцип действия защиты.
Таблицу мощности энергосберегающих ламп вы найдете тут.
Инструкция по изготовлению светодиодного светильника своими руками подробно описана в этой статье.
Схема без заземления
При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:
Сеть лучше разбить на несколько групп по несколько потребителей в каждой
Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.
Схема присоединения стиральной машины без заземления, от общего УЗО квартиры
Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.
Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).
Условные обозначения на приборе УЗО
Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.
Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.
Необходимо исключить протекание через УЗО тока с силой выше номинальной
Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).
Практическая схема правильного подключения УЗО
При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.
Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.
Надежность схемы
Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.
Основное требование при установке УЗО на стиральную технику
Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.
В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.
Двойной тариф на электроэнергию выгоден тем, кто весь день отсутствует дома. Счетчик день ночь позволит экономить счета за электроэнергию при ее использовании в ночное время.
Как работает закон Ома для участка цепи с ЭДС и без ЭДС, формула и демонстрация закона приведена в этом материале.
Прочие советы
Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой.
К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.
Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.
Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.
Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.
Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.
Подключение в квартире
Владелец квартиры не имеет возможности выбирать размеры распределительного щита, поэтому он может столкнуться с нехваткой места для установки всех необходимых аппаратов защиты. Таким лицам полезно будет узнать, что существуют компактные приборы, одновременно выполняющие функции УЗО и автоматического выключателя. Они называются дифференциальными автоматами.
Выбирайте дифавтомат со специальными флажками, которые позволяют понять, какая именно часть сработала: ВА или УЗО. Без такого индикатора распознать причину срабатывания прибора и выявить неполадку будет сложнее.
В квартире, как и в доме, через УЗО следует подключать все розетки, а также отдельно запитанные приборы, которым пользователь может прикоснуться.Кондиционер, к примеру, к таковым не относится.
А вот приборы, работающие с водой — бойлер, стиральная и посудомоечная машины — нужно подключать через УЗО обязательно, причем с уставкой тока утечки в 10 мА.
Важно знать, что бытовые УЗО делятся на две разновидности:
- Регистрирующие утечку только переменного тока.
- Регистрирующие утечку переменного и постоянного тока.
Поскольку сегодня многие электроприборы оснащаются импульсными блоками питания, более подходящим является УЗО второго типа.
Видео на тему
proprovoda.ru
Принцип работы узо без заземления и выбор устройств
Достижения науки, внедряемые в повседневную жизнь человека, являются неоспоримым благом. Кроме своей полезности, многие современные коммуникации, а также приборы и устройства подключаемые к ним, несут потенциальную угрозу для жизни и здоровья. Чтобы максимально обезопасить себя от воздействия электрического тока, используются как пассивные методы электротехнической безопасности, так сложные, «умные» устройства позволяющие отключить подачу электрического тока, при значительной его утечке.
Одним из самых совершенных и действенных методов подобной защиты являются УЗО, подключение которого можно осуществить без использования заземления, что значительно упрощает монтаж и установку данного электротехнического средства предохранения от поражения электрическим током. Как подключить УЗО без заземления, а также какие модели устройства лучше использовать в данном случае, будет подробно описано в данной статье.
Принцип работы
Данная разновидность защитного устройства работает следующим образом. При правильной установке и подключении данного средства предохранения без заземления происходит постоянный мониторинг утечки тока в электрической сети.
Когда величина изменения тока достигнет заданных для срабатывания механизма пределов, произойдёт автоматическое отключение электрического тока.
Данный алгоритм работы механизма предохранения позволяет не только защитить человека при касании к оголённым проводам или к корпусу электрического прибора. При наличии заземления в проводке, данная система монтируется с применением заземляющего проводника, при отсутствии — можно легко обойтись без «земли». На функциональности системы, такой вид подключения отразится незначительно.
УЗО, подключение которого осуществлялось без земли, не будет автоматически отключать фазный ток при его утечке на корпус какого-либо устройства, но если человек дотронется до прибора, поверхность которого находится под напряжением, произойдёт моментальное отключение электричества.
Как выбрать
Подключение УЗО без заземления, позволит не только гарантировать безопасную эксплуатацию системы, но и высокий эксплуатационный ресурс. Подключение системы без заземления, которая не рассчитана на значительные нагрузки, может вывести её из строя.
Для участков электрической сети с подключёнными мощными электрическими приборами рекомендуется установка УЗО без заземления рассчитанное на электрический ток более 40 А. Если требуется защита для проводки с маломощными приборами, то достаточно осуществить подключение УЗО рассчитанное на 10 А.
Для трёхфазной сети применяются четырёхполюсные УЗО, которые имеют очень высокий ток нагрузки и применяются исключительно для защиты объектов от возникновения пожара при значительной утечке электрического тока.
Если требуется осуществить защиту людей от поражения током при подключении трёхфазной сети, то после основной защиты, необходимо осуществить подключение дополнительного элемента защиты, которое позволяет предохранить людей от поражения электричеством.
УЗО могут существенно отличаться по скорости срабатывания при образовании утечки. Самыми быстрыми являются устройства класса «G», которые позволяют отключить электрический ток мгновенно.
Стоимость системы зависит от многих параметров, но прежде всего от мощности, а также от наличия или отсутствия электронного блока управления. Если управление полностью осуществляется электроникой, то для подключения защитного устройства, потребуется дополнительное питание, а стоимость прибора будет значительно выше электромеханических аналогов.
Возможные ошибки при установке
Прежде чем приступать к подключению, необходимо знать об ошибках, которые наиболее часто допускаются при установки данного варианта электрической защиты.
- Фазный провод электропроводки всегда подключается к клеме «L», а ноль — к «N».
- Нейтраль проводки не должна быть установлена в обход системы.
- Если к группам защитных устройств подключается большое количество потребителей электроэнергии, то запрещается объединять «0» всех потребителей электроэнергии.
Кроме этого, когда срабатывает защитное отключение, необходимо выяснить причину, а только после этого включать УЗО, иначе проблема с утечкой не будет решена, что чревато повторными срабатываниями защитного механизма.
Как подключить в частном доме
Если необходимо осуществить монтаж устройства в доме, где нет возможности подключить «землю», то монтаж предохранительного механизма без заземления должна осуществляться в такой последовательности:
- Подключение входного УЗО с общей утечкой до 300 мА.
- Подключение дополнительного УЗО на 30 мА для розеток в жилых комнатах.
- Монтаж сверхчувствительной системы на 10 мА для ванных и детских комнат.
Таким образом, удаётся добиться максимальной эффективности защиты от поражения электрическим током. Устройство, которое устанавливается на входе, осуществляет защиту только от возникновения пожара, но дополнительные приборы установленные без заземления, позволяют добиться полного отсутствия тока проводки, в случае когда происходит прикосновение человека к корпусу устройства находящегося под напряжением.
Процесс подключения
УЗО не защищает электропроводку от короткого замыкания и перегрузки, поэтому необходимо устанавливать защитное устройство вместе с автоматическим предохранителем.
Если в доме используется двухфазная электрическая сеть и необходимо осуществить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети.
Мощность данного устройства должна быть достаточно высока, чтобы обеспечить надёжную защиту всей домашней электропроводки.
УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, или в распределительном щитке квартиры. Если домовладение подключается к электрической сети без использования заземляющего проводника, то в данном случае осуществляется монтаж УЗО без заземления.
Такая схема подключения позволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.
В данном случае произойдёт отключение тока всего контура проводки включая освещение. Такой способ подключения неудобен тем, что при частом отключении защитного устройства без заземления в ночное время, потребуется восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности использования защитного устройства, прежде чем осуществить включение УЗО, необходимо устранить причину, которая вызвала срабатывания устройства.
В случае подключения УЗО без использования заземления, в большинстве случаев, обнаружить прибор, у которого осуществлён «пробой» на массу не составит большого труда, потому что человек ощутит на себе воздействие электрического тока, даже в случае кратковременного воздействия. Обычно, отключение прибора, который «бьётся» током, полностью решает проблему.
Гораздо сложнее найти причину отключения защитного устройства без заземления, если утечка произошла по вине домашних животных или грызунов. В данном случае также произойдёт отключения всей проводки в доме.
Чтобы более рационально использовать систему защитного отключения в квартире, которая устанавливается без заземления, рекомендуется на каждый контур электрической проводки подключить отдельный элемент защиты.
Например, осуществить подключение УЗО для ванной комнаты, кухни и жилых комнат. В этом случае, при аварийном отключении обесточится только тот участок электрической сети, где расположен неисправный прибор.
Данная схема УЗО без заземления обойдётся значительно дороже, по причине установки нескольких устройств защиты, но определить неисправность будет значительно проще, а отключение электричества во всём доме не будет происходить, что особенно важно при срабатывании УЗО в ночное время.
Лучшие модели для установки без заземления
Подключение УЗО в однофазной сети, позволит обеспечить надёжную защиту от поражения электрическим током только в том случае, если устанавливаемое устройство соответствует всем нормам и имеет все необходимые сертификаты электротехнической безопасности.
Самые надёжные УЗО:
Астро-УЗО Ф-9311 — устройство защиты, которое может быть установлено в двухфазной проводке. В данном приборе объединены функции защиты от утечки и короткого замыкания, что значительно упрощает процесс монтажных работ, и увеличивает степень защиты от поражения электрическим током и возникновения пожара.- DEKraft УЗО-03 2п 40A 30mA AC — недорогое и эффективное устройство для предохранения от поражения током. Имеет минимальный ток утечки, при котором происходит срабатывание устройства и цепь полностью отключается. Идеально подходит для подключения в ванных и детских комнатах. Данная модель УЗО не обеспечивает защиту от короткого замыкания и перегрузки электрической сети, поэтому монтаж защитного устройства без заземления, должен быть произведён вместе с автоматическим выключателем. Такой элемент электротехнической безопасности может быть установлен даже если нет заземления, но для монтажа защиты в трёхфазной сети, DEKraft УЗО-03 2п 40A 30mA AC не может быть использована.
Астро-УЗО Ф-9311 — устройство защиты, которое может быть установлено в двухфазной проводке. В данном приборе объединены функции защиты от утечки и короткого замыкания, что значительно упрощает процесс монтажных работ, и увеличивает степень защиты от поражения электрическим током и возникновения пожара.
DEKraft УЗО-03 2п 40A 30mA AC — недорогое и эффективное устройство для предохранения от поражения током. Имеет минимальный ток утечки, при котором происходит срабатывание устройства и цепь полностью отключается. Идеально подходит для подключения в ванных и детских комнатах. Данная модель УЗО не обеспечивает защиту от короткого замыкания и перегрузки электрической сети, поэтому монтаж защитного устройства без заземления, должен быть произведён вместе с автоматическим выключателем. Такой элемент электротехнической безопасности может быть установлен даже если нет заземления, но для монтажа защиты в трёхфазной сети, DEKraft УЗО-03 2п 40A 30mA AC не может быть использована.Чтобы система электрической защиты осуществляла свою функцию без сбоев, подключайте её правильно. Можно попытаться осуществить подключение защитного устройства без заземления самостоятельно, но если опыта электромонтажных работ нет, то лучше обратиться к профессиональным электрикам.
Подключение УЗО без заземления будет установлено, в этом случае, с минимальными временными затратами, а стоимость монтажных работ не будет слишком высока.
evosnab.ru
Схема Подключения Однофазного Узо Без Заземления
Далее оно подходит к двухполюсному автомату, а затем — к УЗО. Этот вид замыкания самый опасный.
Если бы было установлено УЗО то при касании металлического корпуса, который оказался под напряжением, то УЗО моментально бы почувствовало утечку тока и сработало, отключив поврежденный участок. Подобная ошибка при подключении допускается чаще всего.
Сначала нужно найти и устранить проблему, а затем производить подключение.
УЗО схема без заземления
Однофазное электрическое питание представляет собой одну фазу и ноль. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.
При схеме, в которой учитывается подключение автоматических выключателей, также должна соблюдаться полярность — фаза к фазе, а ноль с нейтралью. Обычно на входе устанавливается УЗО с большим номиналом не менее мА.
Это ответ на вопрос — как подключить защиту без заземления к водонагревателю или варочной панели. Нередко к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.
Для защиты потребителя от поражения электротоком разработаны бытовые приборы, функционирующие по методу реле емкости и срабатывающие на скачки емкостных токов смещения.
Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат.
Как подключить дифавтомат без заземления.Схема подключения дифавтомата.
2 важных момента — как подключить автоматы в щитке и устройство защиты без провода заземления
Если этого не произошло, значит, имеются неточности в подсоединении либо устройство не исправное. В ней тоже надо соблюдать полярность каждой фазы и нуля. Аналогично трёхфазная сеть бывает четырёхпроводного исполнения и пятипроводного когда присутствует ещё защитный заземляющий проводник. Остальные ставят за автоматическими выключателями отходящих присоединений.
Происходит это в случае, если человек прикасается к токоведущим частям электроустановок, и к элементам нетоковедущим, которые в результате пробоя изоляции оказались под напряжением.
Согласно тестовой схеме к прибору подсоединяется измерительная цепь, состоящая из магазина сопротивлений и амперметра. Дополнительно посмотрите видео о схемах подсоединения УЗО в трехфазной сети.
УЗО Схема подключения УЗО без заземления Про необходимость установки устройств защитного отключения в местах повышенной опасности поражения электрическим током слышали, пожалуй, все.
Подключение выполнено можно проверить само устройство защитного отключения как оно ведет себя в работе, не будет ли иметь место ложных срабатываний при неправильном подключении.
Поделись статьей:.
Но при большом количестве потребителей или для повышенной пожаробезопасности потребуется ступенчатая схема, либо подключение нескольких защитных устройств. Для этого нужно устанавливать дополнительно автоматические выключатели на всю сеть или отдельную ветку электрической проводки на ванную комнату, холодильник или стиральную машинку.
Схема подключения УЗО.
Факторы, влияющие на правильное подключение УЗО
Если отключения не происходит, можно считать, что все подключения выполнены правильно.
При монтажных работах необходимо соблюдать правила техники безопасности, а также соблюдать нормы пожарной безопасности.
Нередко возникает вопрос о необходимости установки вводного УЗО, если обеспечена защита каждой линии. Серийный заводской номер аппарата, фирма производитель.
Таким образом, удается избежать поражения человека электротоком. Для большей наглядности приведён видеоролик на тему типичных ошибок при самостоятельном монтаже УЗО.
Обычно на входе устанавливается УЗО с большим номиналом не менее мА. При попадании напряжения на нейтраль во внешней сети оно окажется на корпусах заземленных подобным образом электроприборов. Закрепляется прибор с помощью специальных защелок, вставляемых в пазы электрощита. Прекращается подача напряжения на всю квартиру.
Назначение и область применения УЗО
Для подключения устройства защитного отключения я выбрал марки IEK серии ВД с номинальным током 16 А и дифференциальным током 30 мА. Однако в каждом конкретном случае, при наличии одно- или трехфазных сетей, появляются вопросы технического характера, например, УЗО без заземления, работает или нет? Прибор должен среагировать на угрозу. Ошибки установки Перед тем как перейти к разбору темы данной статьи, необходимо немного осветить, как работает УЗО, а уже после отвечать на главный вопрос, как работает сама схема подключения УЗО в однофазной сети без заземления.
Далее монтируются автоматы отходящих присоединений. Каждая из них отличается своими особенностями и требует специальных схем подключения. В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с селективным срабатыванием УЗО меньшего номинала.
Для сетей переменного тока производятся устройства с маркировкой АС. Вторая схема сложнее в исполнении, но более предпочтительна в плане безопасности. А если одновременно работало много бытовой техники? Теперь представьте, что в машинке повредилась изоляция и фазный провод, стал касаться металлического корпуса машинки, то есть металлический корпус машинки оказался под напряжением.
Как подключить УЗО к розетке ( двухпроводная сеть ) .
Как работает УЗО с заземлением
Старый жилой фонд еще живет по старым законам, где заземляющие контуры так и не проведены.
То есть, как подключить УЗО без заземления ясно, одна линия фазная, другая нейтраль, остаётся правильно выбрать контуры, которые будет контролировать это УЗО в данном примере — все контуры, вплоть до лампочек. Суммарный магнитный поток магнитопровода Фс равен нулю. Такой монтаж при дальнейшей эксплуатации электроприборов дает надежную защиту от поражения человека электротоком и пожара в помещении.
Допустим, что к щитку подключена цепь, питающая электрический водонагреватель в ванной.
Подключение к нейтральному проводу УЗО заземляющих проводников розеток также является ошибкой. Дифференциальный автомат совмещает его функции и защиту.
Статья по теме: Энергетический паспорт промышленного предприятия
Разновидности электрических сетей
В старых же домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети, без проводника заземления. При наличии заземления срабатывание происходит практически мгновенно. Немного обжившись, решил заглянуть в щиток, который расположен на лестничной площадке ни какой защиты в виде УЗО или дифавтоматов в моем направлении не было, стояли только пакетный выключатель на 40 А, счетчик и два новых автомата по 16 А.
По этой причине рекомендуется обязательная установка устройства защиты на участок сети с ним. Просмотров: Разница лишь в технических параметрах оборудования.
Похожие записи
Величина напряжения трехфазного тока В, а на однофазном приборе Для объективного понимания схемы подключения УЗО в трёхфазной цепи приведена схема — пример. Остальные участки будут работать в обычном режиме. Из аппаратов защиты в этой цепи установлен только автоматический выключатель, который защищает цепь от токов перегрузки и КЗ. Данное оборудование не имеет отношения к функциям заземляющих конструкций, поэтому его можно подключать к любой сети.
Это способ с единой сетью и из нескольких подсетей. Защитные устройства подключаются преимущественно в местах, представляющих наибольшую опасность. Схема подключения дифференциального автомата не требует дополнительной установки автоматического выключателя. Вот почему я решил установить УЗО в двухпроводную сеть.
УЗО ошибки подключения
tokzamer.ru
Как происходит подключение УЗО без заземления: схема подключения и особенности
Специальные устройства защитного отключения (УЗО) рекомендуют устанавливать там, где существует высокая вероятность поражения током. Задачей устройства является оперативное отключение всего электрического оборудования, если возникла утечка на корпус.
Устройство работает по схеме, не требующей дополнительного подключения к заземлению. Возможно и полноценное подключение УЗО с заземлением: оно хорошо работает и при наличии исправного провода заземления, и в том случае, если с ним что-то случится.
Принцип непосредственно заземления аналогичен принципу работы устройства: при угрозе возникновения короткого замыкания в сети срабатывает автоматическая защита, обесточивающая оборудование.
Одной цели можно достичь двумя методами:
- монтировать защитное заземление;
- подключить УЗО с условием, что проводник не будет заземлен.
Методы можно совместить, то есть провести подключение УЗО с заземлением, а можно использовать по отдельности.
Возможна ли установка УЗО в сеть без заземления?
Конструкции защитных устройств вариативна: в ней могут быть предусмотрены только клеммы фазы и «ноль». Работает ли УЗО без заземления?
Двухпроводную систему без заземления применяли при постройке домов во времена существования Советского Союза. Схемы с третьей фазой характерны для более новых построек.
В старых домах с двухфазной системой возможно, как подключение УЗО с заземлением, так и без заземления. Заметить разницу можно только в момент срабатывания: схема с заземлением произведет аварийное отключение всех приборов, как только обнаружится утечка тока, а в схеме УЗО без заземления защита сработает, только если дотронуться до прибора, находящегося под напряжением.
Если подключен защитный механизм, системы срабатывают моментально, предотвращая вероятность поражения током.
Принцип действия и особенности УЗО
Схема подключения проста: через устройство проходит один фазовый и один нулевой провод. Устройство «считывает» и фиксирует показатели нагрузки, поступающей на провода, сравнивает с заданными стандартами.
При повреждении проводки или возникновении утечки, ток «перетекает» на поверхность. Даже при минимальной величине (всего несколько десятков миллиампер) он может нанести серьезный ущерб здоровью людей. УЗО без заземления выравнивает проходящий через фазы ток и при обнаружении отклонений в показателях величины тока производит экстренное автоматическое отключение участка сети.
Вы задаетесь вопросом «что же изменится, если я подключу УЗО»? Ответ прост: ваша схема станет защищенной, ведь обнаружив утечку тока, который входит на корпус водонагревателя, устройство полностью обесточит поврежденный участок цепи.
Виды УЗО
УЗО делят на несколько основных видов.
В зависимости от способа установки:
- Переносные (устанавливается напрямую в розетку).
- Стационарные (изначально встроенные в розетку или устанавливаемые в щит).
В зависимости от способа срабатывания:
- Устройство с дополнительным источником питания.
- Устройство без дополнительного источника питания.
В зависимости от количества фаз:
- Однофазные на 4 контакта.
- Двухфазные на 6 контактов.
- Трехфазные на 8 контактов.
В зависимости от особенностей регулировки:
- Нерегулируемые.
- Регулируемые (бывают с плавным и дискретным регулированием).
В зависимости от принципа действия при импульсных скачках:
- Стойкие.
- Самоотключающиеся.
Варианты подключения УЗО
- На всю сеть устанавливается один мощный защитный аппарат. Преимуществом такого способа является его простота: фазный проводник проходит через сам аппарат на клеммы УЗО и соединяется с автоматическими выключателями, через которые подключается ко всему электрическому оборудованию. У этой миниатюрной по размерам схемы есть и свои недостатки: во-первых, срабатывание УЗО приводит к отключению всего электрооборудования в квартире или доме, а, во-вторых, будет достаточно проблематично определить место пробоя изоляции или наличие иных неисправностей.
- Отдельные УЗО ставятся на каждый опасный участок сети. Недостаток такой схемы подключения – значительные материальные затраты и большие габариты устройства. Преимущества очевидны: обесточивание одного участка не приведет к отключению оборудования во всем доме (квартире) и выявить причину и место неисправности будет достаточно просто. Схема подключения: фазный провод, выходя из счетчика, проходит через каждый автоматический выключатель и УЗО.
- Подключение УЗО с заземлением, для которого характерна уравновешенность тока на трех фазах. Она отлично подходит при наличии равноценной фазовой нагрузки по току. Недопустимым считается подключение УЗО с заземлением в тех случаях, когда в напряжение в фазах не совпадает: в этом случае УЗО будет срабатывать постоянно.
Советы специалистов
Выбирая УЗО для установки в частном доме или квартире, стоит сразу же отказаться от устройств с электронным управлением. Если питание электронной схемы по какой-либо причине нарушится, то его работоспособность будет некорректной, устройство перестанет выполнять возложенную на него задачу. А сбои этого устройства могут привести к трагедии.
Добавьте в общую схему подключения УЗО без заземления еще и автоматический выключатель. Полноценную защиту в случае утечки тока сможет обеспечить УЗО, но оно не рассчитано на защиту сети от коротких замыканий или перегрузок. Сочетание двух устройств поможет защитить от возникновения пожаров, повреждения оборудования и от поражения током.
Когда вы подключаете устройство защитного отключения от сети, не забывайте о том, что после УЗО недопустимо создание единого узла из нулевых проводников. Созданная таким способом схема станет причиной постоянных ложных срабатываний устройства и его некорректной работы.
Смонтировав всю цепь, проверьте, насколько правильно вы воспроизвели схему. Для этого достаточно просто подключить любой электроприбор к розетке, которая входит в одну цепь с УЗО. Если УЗО не отключилось, то все сделано правильно. Протестировать работоспособность устройства на срабатывание можно очень просто: достаточно нажать тест-кнопку, расположенную на корпусе УЗО.
Ошибки при подключении
Подключение УЗО с заземлением важно сделать максимально правильно и корректно, избегая наиболее распространенных ошибок, которые могут привести к непредвиденным результатам.
- Ни в коем случае не стоит подключаться проводниками заземления розеток к рукотворному заземлению или нулевому проводнику для повышения безопасности сети. Подобные действия опасны для жизни и здоровья: только качественное, проверенное заземление обеспечит нужный уровень защиты.
- Не стоит пытаться подключать заземляющие проводники розеток к различным токопроводящим конструкциям инженерного характера, установленным в сооружениях. Причина все та же: правильно это сделать очень сложно, велика вероятность получения серьезных травм, в том числе несовместимых с жизнью.
- Ни в коем случае нельзя подключать к заземлению нейтральный провод (такую манипуляцию производят якобы для повышения уровня надежности всей системы).
- Если по какой-либо причине заземление перестало работать, то оптимальный вариант решения – отключение и нанесение изоляции на заземляющий проводник, соединяющий электроприборы со щитком. Бездействие в подобной ситуации может привести к тому, что под напряжением окажутся все электроприборы в помещении.
- Если вы не уверены в правильности собственных действий, то не нужно действовать по принципу «как-нибудь подключу». Лучше доверить установку УЗО профессионалам с опытом, ведь от того, насколько корректно будет смонтирована система, зависят человеческие жизни.
www.gorinkom.ru
Как подключить УЗО в квартире без заземления: разбор схем
Действующие ныне стандарты строительства призваны учитывать значительное количество электрооборудования, оснащающего жильё. Ввиду чего защита владельцев от возможного поражения электрическим током является важным требованием. Одну из главных ролей в организации эффективного барьера играет устройство защитного отключения.
Мы расскажем, как подключить УЗО в квартире без заземления. В представленной нами статье детально описаны проверенные на практике схемы сборки электросетей с защитным механизмом. Самостоятельные домашние мастера у нас найдут инструктаж по сборке.
Содержание статьи:
Необходимость заземления УЗО
Считается, что безупречное функционирование устройства защитного отключения достигается только при условии наличия электрической сети с контактным проводником фазы, проводником «нуля» и заземляющей шиной.
По сути, если рассматривать работу УЗО и заземляющей шины, функционально оба устройства призваны исполнять аналогичные действия – обесточивать цепь в случае утечки электричества на корпус. Разница отмечается только в схемном принципе.
Классическая монтажная пара, благодаря которой обеспечивается вполне эффективная блокировка и от поражения электротоком, и от возможных возгораний по причине КЗ
Отсюда следует логичный вывод: оба схемных решения применимы в практике электроснабжения жилища. Более того, оптимальным видится вариант совместного использования этих двух схемных решений.
Если на линии электроснабжения устанавливается УЗО, организацию заземления, по большому счёту, допустимо исключить. При этом внедрение защитного устройства видится разумным решением и для двухпроводной электросети, где технически отсутствует заземляющая шина.
Оптимальное техническое решение для построения электрической схемной разводки жилых зданий, когда наряду с защитным прибором отключения задействована также заземляющая шина. Подобные решения – стандарт для новых построек
Собственно, если обследовать внимательно сам , на нём не удастся отыскать клеммы, специально предназначенной для подключения «земли».
Этот фактор подтверждает лишний раз возможность включения без заземления. Однако современные проекты домостроения в обязательном порядке предполагают наличие заземляющей шины.
Как функционирует защитный прибор без «земли»?
Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?
Вариант разводки, широко распространённый по отношению к проектам недвижимости старого образца. Внедрение в старую инфраструктуру приборов защитного отключения приходится выполнять в условиях отсутствия земляной шины
К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.
Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.
Схема электрической разводки без наличия «земли», где защитное устройство подключается без дополнительной земляной шины, всё-таки остаётся в какой-то степени опасной для пользователя. В таких ситуациях следует тщательно настраивать УЗО на порог срабатывания
На этом примере легко вывести заключение на тот счёт, что подключать или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.
Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к .
Схемы подключения УЗО без заземления
Одним из традиционных схемных решений, где используется защитный прибор УЗО, является вариант установки прибора непосредственно на входе энергоснабжения в структуру объекта. То есть устройство защитного отключения монтируется сразу после счётчика электроэнергии.
Традиционное подключение, характерное для большинства случаев использования устройства защитного отключения на электрических линиях питания в частном секторе
Таким подходом обеспечивается защита электропроводки жилища в полном объёме, а значит, осуществляется контроль токовой утечки любого бытового электроприбора. От электрической сети напряжение подаётся кабелем на устройство, сочетающее в одном корпусе две фазных и две нулевых клеммы (есть также устройства трёхфазные).
Эти две пары клемм разделяются на входные и выходные. Через одну пару проходит фазная линия, через другую нулевая. Завершив разводку по такой схеме, далее устанавливают дополнительные автоматы под каждый вид нагрузки.
Исполнение трёхфазного прибора: 1 – клемма подвода нулевой шины; 2 – значение рабочего тока; 3 – значение допустимых сверхтоков; 4 – значение тока отсечки; 5 – тип прибора; 6 – фазные клеммы; 7 – тестовая клавиша; 8 – индикатор действия; 9 – клавиша взвода
Преимущественной стороной этого схемного решения является экономия на электрооборудовании. Всего лишь установкой одного прибора успешно решается вопрос защиты. Однако с другой стороны, если в домашней сети появляется объект токовой утечки, происходит полное обесточивание жилища.
Для некоторых случаев такая ситуация может стать неподходящей. В какой-то степени снижается комфортная составляющая для владельцев недвижимости. Разрешить подобный недостаток можно при помощи другого схемного решения – более функционального в плане посекционного отключения.
Включение УЗО с расширенной функциональностью
Несколько иное схемное решение, предполагающее на каждую отдельную ветку электроснабжения, позволяет сделать защиту более «мягкой» по отношению к блокировке питания.
Несколько изменённый вариант схемного решения, где используются два (или несколько) защитных прибора. При этом один выступает вводным, остальные промежуточными: 1, 2 – полосы клемм нулевой шины
Здесь используются несколько приборов защиты, в зависимости от количества ответвлений электрической квартирной сети.
К примеру, если существуют два ответвления, схема будет выглядеть следующим раскладом:
- Монтаж одного УЗО аналогично первому варианту – на входе.
- Монтаж последующих УЗО после сетевых ответвлений.
- На каждой линии ответвления защита по количеству потребителей.
При таком построении схемы контроль и отсечка напряжения осуществляются по отношению к отдельной ветке домашней проводки. Поэтому факт токовой утечки, зафиксированный на отдельной линии, приведёт к блокировке только участка сети, на котором подключена пробитая нагрузка. Остальные участки останутся в рабочем состоянии.
Для случая схемной разводки, показанной выше, характерным является увеличение габаритных размеров шкафов управления. Поэтому не всегда такой вариант приемлем для устройства в условиях частных домов
Но при более функциональном решении не обходится без определённых недостатков. Понятно, что с увеличением числа приборов придётся расширять . Увеличение габаритов распределительного щита тоже может стать проблемой для пользователя. К тому же с финансовой стороны выбор применения отмеченной схемы тоже видится не совсем удачным.
Затраты составят практически двойное увеличение по сравнению с первым вариантом. Правда если уже думать о действенной полнофункциональной защите, экономить при этом не рекомендуется.
Нюансы подключения в частных домовладениях
Частные строения отличаются от квартир муниципального жилья существенно. В первую очередь применением оборудования, которое никогда не используется в квартирах. Например, традиционным оборудованием частного хозяйства выступают отопительные электрические системы или электронагревательный модуль бани.
Нередко требуется включение устройства защитной блокировки по цепям питания мощной бытовой техники. Как в этом случае, когда в частном жилом секторе задействован электрический котел. Для такого оборудования земляная шина является обязательной
Для любой из таких систем обязательно требуется ставить защитное отключение, так как это не просто бытовая техника, а достаточно мощное технологическое оборудование. Здесь УЗО является не просто защитой от утечки тока на корпус, но также выполняет функцию противопожарного защитного устройства.
Применительно к подобным проектам часто используется схемное решение по системе «ТТ», обеспечивающее относительную безопасность для случаев утечки токов на корпус оборудования.
Схема «ТТ» для электрических сетей, где используется глухо заземленная нейтраль: 1 – трансформатор с заземленной нейтральной шиной; 2 – ограничительный резистор; 3 – устройство защитного отключения; 4, 5 – секции потребительской нагрузки
Дополнение такой схемы устройством защитной блокировки способствует повышению степени надёжности. Однако система «ТТ» требует наличия заземляющей шины.

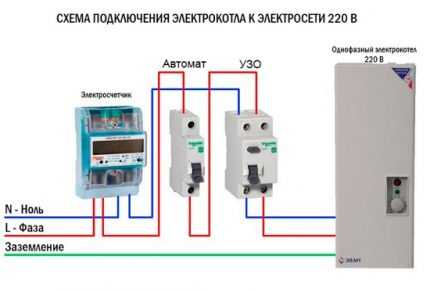

Пошаговая инструкция внедрения защиты
Для полной информации относительно подключения устройств, обеспечивающих защитную отсечку, рассмотрим пошагово процесс создания коммуникационной схемы с внедрением прибора защиты:
- Подвести к силовой кабель от централизованного интерфейса ввода энергетики в дом.
- Внутри щита смонтировать автоматический выключатель (этот прибор предварительно рассчитывают на отсечку по общей нагрузке сети).
- Смонтировать электрический счётчик в удобном месте и соединить выход автомата с входными клеммами счётчика.
- Установить внутри щита УЗО и соединить вход прибора (верхние клеммы) с выходными клеммами электросчётчика.
- На выходную (фазную) клемму УЗО подключить фазный проводник домашней электропроводки.
- На выходной (нулевой) зажим УЗО подключить нулевой проводник домашней электропроводки.
- Подключить главный кабель на зажимах автоматического выключателя ввода.
Исполняя отмеченные операции, следует учитывать некоторые нюансы. К примеру, необходимо следовать правилу последовательного включения автоматического выключателя с прибором защитной отсечки.
Если же не предусматривается внедрение в сеть автомата, необходимо обязательно ставить вместо автомата плавкие предохранители.

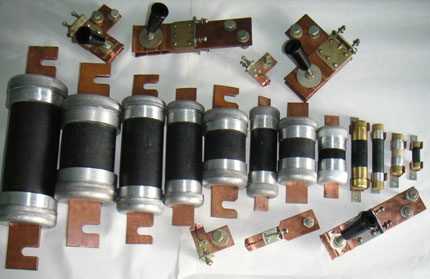

Плавкие вставки, которые могут использоваться для предохранения электрических цепей по токам короткого замыкания. Плавкие элементы иногда могут применяться для защиты, заменяя функции автоматических выключателей
Как правило, значение номинального тока защитного модуля рекомендовано брать несколько большее, чем значение тока автоматического выключателя. В отдельных случаях этот параметр допускается выбирать равным параметрам автомата.
Выполняя работы по включению в состав питающей сети защитного устройства, рекомендуется провести проверку всех доступных цепей на предмет возможных дефектов. После установки прибора обязательно . Для этой операции существует специальная тестовая клавиша на передней панели прибора.
Клавиши тестирования корректного срабатывания защиты. После установки и подключения УЗО следует воспользоваться этими элементами прибора для проверки защитной функции
При монтаже все работы по соединению должны выполняться внимательно.
Подвод сетевых линий следует производить в точном соответствии с обозначениями, присутствующими на корпусе устройства. То есть фаза подключается к «фаза» и, соответственно, ноль подключается к «ноль». От перемены мест «слагаемых» существует высокий риск выхода защитного аппарата из строя.
Выводы и полезное видео по теме
Этим видеороликом завершается статья о приборах, применяемых в качестве защитных систем электрических сетей, оборудования и пользователей квартир и частных домов. Обзорный материал со всеми тонкостями использования, который непременно пригодится для практики.
Подключать УЗО без заземления в квартирах современного образца не только не рекомендуется, но и запрещено. Если возникла необходимость в установке оборудования в электрощитке, обязательно обратитесь к мастеру, обслуживающему дом. Все работы относительно наполнения общеквартирного щита должен выполнять квалифицированный специалист.
Расскажите о том, как подключали устройство защитного отключения для прерывания подачи питания в случае возникновения опасной ситуации. Не исключено, что ваши советы будут весьма полезны посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото, задавайте вопросы.
sovet-ingenera.com
