Частота тока 50 гц что это значит: Частота тока в розетке — 50 герц. Почему?

Частота тока в розетке — 50 герц. Почему?

Почему в розетке частота тока 50 герц? Понятно, что это вовсе не случайно, а закономерно. А, значит, тому должно быть какое-то объяснение. И оно действительно есть. Сразу нужно подчеркнуть, что это – стандарт для Европы, России, Украины и прочих стран (скажем, бывших республик СССР), который выглядит как 220-240 В/ 50 Гц.

Но в некоторых странах действует другой стандарт напряжения и частоты. Например, так называемый североамериканский стандарт предусматривает 110-120 В с частотой 60 Гц. Непосредственно в США – тоже 60 Гц. Но все приборы рассчитаны на обе частоты. И все потому, что в США в розетке может быть и 53 Гц, и 56,3 Гц, то есть любое значение между 50 и 60. И в Японии действуют оба стандарта.

Но все равно частота должна быть не меньше 50 Гц, иначе начнется мерцание лампочек. При более низкой частоте необходимы особенно большие, даже гигантские трансформаторы, с повышенной индуктивностью.

Из-за ёмкости и индуктивности длинных проводов возрастают потери на протяженных линиях электропередач. Все это и объясняет необходимость в таком стандарте.

И все-таки, прежде всего, ответ на этот вопрос необходимо искать в истории развития электросистем. Ранее (как, впрочем, и сейчас во многих случаях) электрогенераторы приводили в движение дизели и паровые турбины. И здесь есть такой нюанс: эти агрегаты удобно было производить из расчета на частоту вращения в районе 3000 об/мин.

А частота на выходе генератора напрямую определяется частотой вращения его ротора, как и количеством полюсов. А 3000 об/мин – это как раз 50 об/сек, то есть те самые 50 Гц, о которых мы и говорим.

В настоящее время это, вообще-то, уже не так важно – 50 Гц, 500 КГц или 10 МГц… Современные устройства способны какой угодно ток превратить в какой угодно. Однако не надо забывать, что системы электроснабжения были преимущественно спроектированы и построены в начале прошлого века. И тогда преимущества, о которых мы говорили выше, играли огромную роль.

И все электрооборудования было «заточено» именно под такие параметры питания. Мощь современной электроники, а также огромного количества работающих машин была настолько значительна, что уже не было никакого резона перестраивать систему электроснабжения.

Согласитесь, что менять то, что и так хорошо функционирует, неоправданно. Особенно, если подходить к проблеме чисто экономически. Вот почему мы привычно пользуемся стандартом в 220 В и 50 Гц. Так исторически сложилось.

Что значит 50 Гц в сети и почему важно держать частоту | ЭлектроЭнергетика

Мы привыкли, что частота переменного тока в нашей розетке 50 Гц. Некоторые знают, что в Японии и США, например, 60 Гц.

Что за герцы такие? И почему так важно удерживать частоту на заданном уровне?

В одной из прошлых публикаций я рассказывал о том, почему в энергосистемах применяется именно переменный ток.

Сегодня расскажу вам о природе его переменности.

Начнём с самой цифры — 50 Гц.

На заре электрификации, когда все привычные нам элементы электросети еще только разрабатывались, шла борьба между системами токов: постоянной и переменной.

Постоянный ток — течёт в одном направлении, переменный — меняет свое направление определённое количество раз в секунду. Количество этих изменений определяется частотой переменного тока. А измеряется частота в величине, обратной размерности времени = 1/сек.

Её назвали Герц, в честь немецкого физика.

Система переменного тока в итоге победила, как более экономически эффективная и стала широко распространяться в мире.

Основным источником света тогда были дуговые лампы или лампы накаливания. Их особенность в том, что световой поток такой лампы зависит от приложенного к ней напряжения переменного тока.

Если частота его слишком маленькая, то изменения напряжения начинают быть видны невооружённым глазом. Лампа мерцает, что очень некомфортно для зрения человека.

Сама же частота напрямую связана с угловой скоростью вращения роторов генераторов, которые вырабатывают электроэнергию на станциях.

Чем больше частота, тем выше должна быть эта скорость.

Высокие скорости вращения должны выдерживать механизмы генераторов и турбин. А еще такие скорости необходимо суметь поддержать параметрами пара, подаваемым в паровые турбины.

В начале ХХ века ни то, ни другое не было так развито, как сейчас. Не было сверхпрочных сплавов, лопатки турбин не рассчитывались на суперкомпьютерах. А пар не умели нагревать и сжимать до сверхкритических параметров.

Тогда физики-электротехники всего мира вышли на диапазон 40-60 Гц, как самый оптимальный для работы электрооборудования генераторов и потребителей.

Исторически сложилась промышленная частота энергосистем равной 50 Гц в Старом свете и 60 Гц в Новом.

Интересная ситуация в Японии, где половина страны работает на 60 Гц, а вторая половина — на 50 Гц.

Почему же так важно держать частоту в энергосистеме на заданном уровне?

Российский ГОСТ на качество электроэнергии допускает отклонение частоты в нормальном режиме всего на 0,2 Гц в обе стороны.

На сайте Системного оператора частота в Единой энергосистеме отображается на главной странице в реальном времени, как главное мерило эффективности его работы.

Дело в том, что основными электроприёмниками будь то население или промышленность, являются электродвигатели. Холодильники, стиральные машины, станки, вентиляторы, прокатные станы, намоточные агрегаты — это всё электродвигатели.

Изменение частоты в питающей сети приводит к изменению скорости вращения этих двигателей. Само по себе это нарушает технологические процессы, что может приводить к массовому браку на производстве.

Особенно чувствительны к этому промышленники, производящие рулоны или мотки чего бы то ни было: пищевая плёнка, силовые кабели и т.д.

Кроме нарушения технологического процесса, нарушается работа самого электродвигателя — изменяется рабочий ток и напряжение, условия охлаждения, момент на валу.

Всё это создаёт условия для аварийного выхода электродвигателя из строя. На нефтехимических производствах это приводит к остановке целого завода и необходимости неделями вычищать застывший продукт, а то и менять технологическую линию полностью.

Поэтому Системный оператор так пристально следит за стабильностью частоты в энергосистеме.

А мы привыкли к 50 Гц, как величине постоянной, несмотря на переменность тока и напряжения.

…………………………………………………

Нажмите, пожалуйста, палец вверх — это поможет Дзену показать вам больше статей, похожих на эту

Почему в сети 50 герц. Стандарты напряжения в России. % синхронной скорости

Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.

Во первых почему питающее напряжение в электрических сетях

пременное, а не постоянное ? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.

Во вторых, почему 50 Гц ? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. ()

В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение ? Тут смысл есть, если вспомнить , то: потери мощности при транспортирове равны d(P)=I 2 *R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения:

• от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий
• 1000 кВ, 500 кВ, 330 кВ — сверхвысокий
• 220 кВ, 110 кВ — ВН, высокое напряжение
• 35 кВ — СН-1, среднее первое напряжение
• 20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение
• 0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение.

В четвертых: что такое номинальное обозначение В=»Вольт» (А=»Ампер») в цепях переменного напряжения (тока) ? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т. е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего.

В пятых, почему в в сетях потребителей напряжение ниже? Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их электрической прочностью . А потом уже ничего было не поменять.

Что такое «трехфазное напряжение 380 В и однофазное напряжение 220 В» ? Тут внимание. Строго говоря, в большинстве случаев (но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220/380В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220/380Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:

• Наша домашняя (РФ, да и СНГ. ..) сеть 220/380В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие
• К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
• 220В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль!
• 380В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение)

Проект DPVA.info предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (см. ПУЭ), лучше сами и не начинайте.

• Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств.
  Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват…)
• Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
• Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
• Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
• УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита .

«Каким должно быть напряжение в розетке домашней электросети?» – на этот вопрос большинство ошибочно ответит: «220 Вольт». Не многие знают, что введённый в 2015 году ГОСТ 29322-2014 (IEC 60038:2009) устанавливает на территории Российской Федерации величину стандартного бытового напряжения не 220 В, а 230 В. В данной статье мы сделаем небольшой экскурс в историю электрического напряжения в России и выясним с чем связан переход к новой норме.

В СССР вплоть до 60-х годов XX века эталоном бытового напряжения считались 127 В. Это значение обязано своим появлением талантливому инженеру русско-польского происхождения Михаилу Доливо-Добровоольскому, разработавшему в конце XIX века трёхфазную систему передачи и распределения переменного тока, отличную от ранее предложенной Николой Тесла – двухфазной. Изначально в трехфазной системе Добровольского линейное напряжение (между двумя фазными проводниками) составляло 220 В. Фазное напряжение (между нейтральным и фазным проводником), которое мы используем в бытовых целях, меньше линейного на «корень из трёх» – соответственно для данного случая получаем указанные 127 В:

Дальнейшие развитие электротехники и появление новых электроизоляционных материалов привели к повышению указанных значений: сначала в Германии, а затем и во всей Европе был принят стандарт 380 В – для линейного напряжения и 220 В – для фазного (бытового). Сделано это было с целью экономии – при росте напряжения (с сохранением установленной мощности) в цепи снижается сила тока, что позволило использовать проводники с меньшей площадью сечения и сократить потери в кабельных линиях.

В Советском Союзе, несмотря на наличие прогрессивного стандарта 220/380 В, при реализации плана массовой электрификации, строили сети переменного тока преимущественно по устаревшей методике – на 127/220 В. Первые попытки перейти на напряжение европейского образца были предприняты в нашей стране ещё в 30-х годах XX века. Однако массовый переход был начат лишь в послевоенное время, его причиной стала возрастающая нагрузка на энергосистему, которая поставила инженеров перед выбором – либо увеличивать толщину кабельных линий, либо повышать номинальное напряжение. В итоге остановились на втором варианте. Определённую роль в этом сыграл не только фактор экономии материалов, но и привлечение к работе немецких специалистов, имевших прикладной опыт использования электрической энергии с напряжением 220/380 В.

Переход растянулся на десятилетия: новые подстанции строили уже под номинал 220/380 В, а большинство старых переводили лишь после плановой замены отслуживших свой срок трансформаторов. Поэтому в СССР долгое время параллельно сосуществовали два стандарта для сетей общего пользования – 127/220 В и 220/380 В. Окончательное переключение на 220 В некоторых однофазных потребителей, по свидетельствам очевидцев, произошло только в конце 80-х — начале 90-х годов.

Потребление электрического тока постоянно росло и в конце ХХ века в Европе было принято решение о дальнейшем увеличении номинальных напряжений в трехфазной системе переменного тока: линейного с 380 В до 400 В и, как следствие, фазного с 220 В до 230 В. Это позволило повысить пропускную способность существующих цепей питания и избежать массовой прокладки новых кабельных линий.

В целях унификации параметров электрических сетей новые общеевропейские стандарты были предложены Международной электротехнической комиссией и другим странам мира. Российская Федерация согласилась их принять и разработала ГОСТ 29322-92, предписывающий электроснабжающим организациям перейти на 230 В к 2003 году. ГОСТ 29322-2014, как уже выше упоминалось, устанавливает значение номинального напряжения между фазой и нейтралью в трехфазной четырехпроводной или трехпроводной системе равным 230 В, однако допускает применение и систем с 220 В.

Стоит отметить, что не все страны перешли на общий стандарт напряжения. Например, в США установленное напряжение однофазной бытовой сети – 120 В, при этом к большинству жилых домов подводятся не фаза и нейтраль, а нейтраль и две фазы, позволяющие в случае необходимости запитать мощных потребителей линейным напряжением. Кроме того, в Соединённых Штатах отлична и частота – 60 Гц, в то время как общеевропейский стандарт – 50 Гц.

Вернёмся к отечественным электросетям. Пятипроцентное изменение их номинала не должно сказаться на функционировании привычных бытовых электроприборов, так как они имеют определённый диапазон допустимых значений питающего напряжения. Обе величины – 220 и 230 В, в большинстве случаев, входят в этот диапазон. Однако определённые трудности при переходе на европейские стандарты всё-таки могут возникнуть. Они, в первую очередь, коснутся работы осветительного оборудования с лампами накаливания, рассчитанными на 220 В. Увеличение входного напряжения вызовет перенакал вольфрамовой нити, что негативно скажется на её долговечности – такие лампы будут чаще перегорать. Поэтому покупателям следует быть внимательнее и выбирать электролампы, допускающие включение в сеть 230 В (номинальное напряжение обычно указывается в маркировке прибора).

В заключение следует сказать, что различные нештатные ситуации, возникающие в отечественных электросетях (резкие перепады напряжения или прекращение подачи электричества), представляют для электрооборудования намного большую опасность, чем плановый переход на европейские стандарты электропитания. Кроме того, энергоснабжающие компании часто не соблюдают требования к качеству электроэнергии, допуская сильные отклонения от установленных номинальных значений.

Защитить современную технику от пагубных влияний различных сетевых колебаний могут специальные устройства – стабилизаторы напряжения и источники бесперебойного питания. Группа компаний «Штиль» выпускает данное оборудование с различными значения выходного напряжения: 220 В, 230 В или 240 В.

Питающее напряжение 220/230 В однофазное и 380/400 В трехфазное в РФ. Почему 220 и 230 В, 380 В и 400В это одно и то же. 50Гц / 60Гц. Почему питающее напряжение в электрических сетях пременное? Почему передающие сети (линии электропередач, ЛЭП) имеют очень высокое напряжение (высоковольтные)? Почему в в сетях потребителей напряжение ниже? Почему так. Жаргон электриков и здравый смысл.

Во первых, почему питающее напряжение в электрических сетях пременное, а не постоянное ? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.

Во вторых, почему 50 Гц? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. ()

В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение? Тут смысл есть, если вспомнить , то: потери мощности при транспортирове равны d(P)=I 2 *R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения:

• от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий
• 1000 кВ, 500 кВ, 330 кВ — сверхвысокий
• 220 кВ, 110 кВ — ВН, высокое напряжение
• 35 кВ — СН-1, среднее первое напряжение
• 20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение
• 0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение.

В четвертых: что такое номинальное обозначение В=»Вольт» (А=»Ампер») в цепях переменного напряжения (тока)? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т.е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего.

В пятых, почему в в сетях потребителей напряжение ниже? Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их . А потом уже ничего было не поменять.

Что такое «трехфазное напряжение 380/400 В и однофазное напряжение 220/230 В»? Тут внимание. Строго говоря, в большинстве случаев (но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220(230)/380(400)В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220(230)/380(400)Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:

• Наша домашняя (РФ, да и СНГ…) сеть 230(220)/400(380)В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие
• К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
• 220(230)В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль!
• 380(400)В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение)

В шестых, почему 220В и 230В это одно и то же, почему 380В и 400В — это одно и то-же? Да потому, что ПУЭ и ГОСТы на качество питающего напряжения принимают за качественное напряжение +/- 10% от номинала. Да и электрооборудование расчитано на это.

Проект сайт предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (), лучше сами и не начинайте.

• Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват. ..)
• Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
• Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
• Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
• УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита .

Что значит 50 Гц?

quot;Пятьдесят Герцquot; означает, что прибор рассчитан на работу от переменного тока частотой 50 Гц. То есть он изменяется от нуля до полного напряжения в обе стороны пятьдесят раз в секунду. Дело в том, что принятая в Европе частота промышленного переменного тока в 50 Гц — не универсальна и в других частях света частота промышленного тока другая! В США, например, 60 Гц. А если другая частота, то прибор, в котором есть электромотор, может сгореть — так как от частоты переменного тока напрямую зависит частота вращения синхронного электродвигателя переменного тока. Также, если в приборе есть трансформатор, то ток в нм будет преобразовываться quot;неправильноquot;, хотя входное напряжение будет тем, на которое рассчитан прибор, но после прохождения через внутренний трансформатор пониженные (или повышенные) напряжения будут другими.

В России частота промышленного тока в сети 50 Гц, на не и нужно покупать бытовую технику.

Герц — это единица измерения частоты периодического процесса. То есть если есть какая-то величина, которая вс время меняется туда-сюда (по фигу какая — напряжение, координата, проекция вектора скорости, концентрация вещества в растворе, число особей в популяции…), то для не можно ввести понятие частоты. То есть сколько таких изменений туда и потом обратно происходит в единицу времени. В секунду, или в минуту, или хоть в год, но в физике принято относить к секунде. И если за 1 секунду происходит 50 таких изменений туда и потом обратно к исходному значению (любому исходному значению — то есть какое бы мгновенное значение переменной величины мы ни взяли, мы с гарантией будет возвращаться именно к этому значению через равные промежутки времени), то частота равна 50 колебаниям в секунду, или 50 герцам.

В сети с такой частотой меняется знак напряжения. Форма напряжения соответствует синусу. так что если в розетку воткнуть осциллограф, на его экране будет нарисована синусоида амплитудой примерно 310 вольт (да-да! Амплитуда там вовсе не 220…), и если цена деления экрана 1 секунда, то на каждую клеточку придтся 50 периодов этой синусоиды.

Почему на некоторых приборах это пишут: потому что точность показаний, в зависимости от типа измерительной системы, может зависеть от частоты. Может и не зависеть, но может и зависеть. И обозначение quot;50 Гцquot; (или, в международном обозначении этой единицы, quot;50 Hzquot;) означает, что вот при такой частоте сети гарантируется паспортная точность прибора.

Цифра 50Гц на обозначениях электрических приборов означает, что для их работы необходимо использовать напряжение сети переменного тока частотой 50Гц. Переменным электрическим током называется периодический процесс который изменяется по величине и направлению по синусоидальному закону. Для любого периодического процесса главной характеристикой является частота процесса. Частота определяет количество колебаний в единицу времени. Системной единицей частоты является 1 Герц — одно колебание в секунду. Таким образом значение 50 Гц означает, что за одну секунду направление и величина тока поменяется 50 раз. Такой стандарт напряжения сети принят в нашей стране и многих других. Существуют сети 60Гц, 400Гц.

В бытовых электросетях используется переменный ток. Переменный ток, это когда периодически меняется полярность. Частота 50 или 60 герц, указывает на то, что полярность тока меняется соответствующее количество раз в секунду. Эта частота выбрана не случайно и она является единым стандартом в мире сегодня. На этой частоте оптимальны потери от сопротивления проводов. Вся аппаратура рассчитана на питание от переменного тока этой частоты. Если вдруг изменится частота, то аппаратура перестанет работать, а электродвигатели просто сгорят. Раньше важно было и напряжение в 220 вольт, но сегодня все рассчитано на больший разброс по напряжению. Но частота не должна выходить за пределы от 50 до 60 герц.

Это частота. 1 Гц — 1 раз в секунду. 50 Гц — 50 раз в секунду, именно с такой частотой меняет направление переменный ток в российских розетках. В США — другие стандарты, там 60 Гц частота сети. Это не лучше и не хуже, просто другая.

А ещ 50 Гц — это низкий такой, басовый звук. Через динамики ноутбука или дешевые наушники — не услышать.

Это частота. Частота звука)Частота колебательной системы.

Это говорит о том, что данные приборы необходимо включать в розетку с напряжением частоты в 50 Герц. Вообщем в стандартную квартирную розетку. 50 Герц — это частота, с которой в розетке меняется переменный ток.

Это значит, что электроприбор рассчитан на электричество с колебаниями 50 000 раз в секунду.

Так сколько раз появляется quot;+quot; на одном из двух проводах за одну секунду при 50 герцах? 50 или 25 раз?

Гц (Герц)
В Герцах измеряется частота, обозначается буквой «F» (число наступления какого-либо события за секунду). Ну, например, пульс человека 60 ударов в минуту, значит, частота с которой бьется сердце F=60/60=1 Гц. Виниловая пластинка при проигрывании делает 33 оборота в минуту — F=33/60=0,55 Гц. Частота обновления экрана монитора с ЭЛТ составляет 200 Гц, значит электронный пучок «пробегает» экран 200 раз в секунду.

Применительно к энергетике под частотой понимают частоту переменного электрического тока в энергосистеме. Или еще говорят «промышленная частота». У нас и в Европе частота 50 Гц. В США и Японии 60 Гц. Что это значит? Это значит, 50 раз в секунду электрический ток течет с возрастанием-убыванием (по синусоиде) в одну сторону, 50 раз в другую. Несколько слов, почему промышленная частота именно 50 или 60 Гц. Просто частота у тока появляется из-за вращения ротора генератора. Если увеличивать частоту вращения ротора (и соответственно частоту в энергосистеме), нужно делать конструкцию генератора более прочной. А увеличивать прочность до бесконечности нельзя, у любых конструкционных материалов есть предел. Короче 50-60 Гц это равновесие многих технических ограничений.

Когда с частотой проблем нет, нет и упоминаний в журналистских материалах об этой величине. Но так может быть далеко не всегда. К чему может привести отклонение частоты от номинала (у нас 50 Гц)? К серьезной аварии! Когда частота выше номинальных 50 Гц, на вращающийся ротор генератора и турбины действуют центробежные силы большей величины, чем заложено в их конструкции. Это может привести к их разрушению. Конечно, есть автоматика. Если F достигнет значения 55 Гц, агрегат автоматически отключится от сети, чтобы не допустить повреждений. Если частота ниже 50 Гц, происходит снижение производительности всех электрических двигателей (снижение частоты их вращения), подключенных к энергосистеме — и тех которые обеспечивают работу эскалаторов в супермаркете, и тех, которые вращают конвейерную ленту на заводе, и тех, которые обеспечивают технологический процесс производства электроэнергии на электростанциях. Последнее — самое опасное. Снижается частота, снижается выработка электроэнергии, что приводит к еще большему снижению частоты, в результате — электростанции могут просто «встать на ноль» (если частота снизится до 45 Гц), это полное погашение, как говорится blackout. Конечно, и здесь есть автоматика. Чтобы не допустить глубокого снижения частоты автоматически отключается часть потребителей, в том числе «бытовых». Вышеописанное это конечно крайние случаи аварий. Но частота может отклоняться и на меньшие величины. Это тоже плохо. И в энергосистеме предусмотрены автоматики, позволяющие этого избежать. Вот я немного расписал, как это работает, кому интересно, читайте.

Еще немного теории (терпите, раз уж до сюда дошли). Частота в системе, значением ровно 50 Гц может быть только в одном случае — если в каждый момент времени генерируется ровно столько активной мощности, сколько потребляется. При нарушении этого баланса, частоту «уводит» в одну или другую сторону, а это ведет к аварии. Представьте себе любое другое предприятие (мебельную фабрику, хлебопекарню, автомобильный завод) и ту же задачу — каждую долю секунды производить ровно столько продукции, сколько необходимо потребителям. Вот видите, какое сложное у энергетиков производство. Что здесь интересного — если частота выше 50 Гц, значит, генераторы вырабатывают мощность большую, чем мощность всех потребителей, ну это лечится просто — снижается выработка на электростанциях, да и все. Если частота ниже 50 Гц — мощность потребления больше, чем генерируемая мощность. И если частота все время ниже 50 Гц, значит в энергосистеме дефицит мощности. Не построили вовремя электростанций — это большая проблема.

Сегодня качественную частоту 50 Гц нам обеспечивает Россия. Именно там находятся быстродействующие регуляторы частоты с воздействием на российские станции. Когда вы включаете утюг, где-то далеко в России генератор загружается на дополнительных 1,5 кВт, и наоборот (это немного упрощенно, но по большей части так). Ни в ЕЭС Казахстана, ни в энергосистемах Центральной Азии, на сегодняшний день, нет систем, позволяющих держать частоту «в струнку» на уровне 50 Гц. Если мы отделимся от России (электрически), частота у нас будет «гулять», а это очень плохо.

И еще одно — частота это глобальный фактор. Она одинакова везде в энергосистеме. И в Казахстане и по всей России (той части, что входит в ЕЭС) она одинакова в один и тот же момент времени. Если в какой-то части частота стала другой, значит эта часть электрически отсоединилась (из-за аварии или по другим причинам) и работает от основной энергосистемы изолировано.

Только не говорите мне: «Папа, а с кем это ты сейчас разговаривал?». Шучу, конечно:) Идем дальше.

ЕЭС — Единая Электроэнергетическая система. Это совокупность электростанций, подстанций и линий электропередачи, связанные единым общим технологическим режимом работы. Короче, все, что работает «параллельно» и взаимосвязано (все, что соединено между собой линиями электропередачи) составляет ЕЭС. И хотя есть ЕЭС Казахстана и есть ЕЭС России, на самом деле это больше политическое деление, «электрически» все это одна энергосистема, которая раньше называлось ЕЭС СССР. А вот, например энергосистема Австралии в нашу ЕЭС не входит, поскольку не связана с нами линиями электропередачи.

КЛ — кабельная линия электропередачи — под землей прокладывается кабель, конечно с мощной изоляцией. По стоимости КЛ намного дороже ВЛ, поэтому в СССР, было принято прокладывать КЛ только внутри населенных пунктов, чтобы не уродовать внешний вид. Такой дикости, как в других странах, когда все кишки по улицам размотаны, у нас не встретишь.

Самая первая кабельная линия была предназначена не для передачи электроэнергии, а для передачи сигналов. В 1843 году конгресс США объявил тендер на постройку экспериментальной телеграфной линии, который выиграл Морзе (известный нам по «азбуке Морзе»), так вот линию решили прокладывать под землей. Однако, из-за того, что компаньон Морзе решил сэкономить на изоляции для проводов, вместо линии получилось одно сплошное короткое замыкание (такие ситуации случаются и сегодня, когда коммерсанты начинают управлять технарями). А денег уже было потрачено более чем достаточно. Инженер Корнелл, участвующий в проекте предложил такой выход из ситуации — расставить вдоль трассы столбы, и развесить прямо на этих столбах оголенные телеграфные провода, используя в качестве изоляторов горлышки от стеклянных бутылок. Так появилась воздушная телеграфная линия, электрическая ВЛ — практически ее копия, причем даже сегодня принципиально конструкция не изменилась.

ВЛ — воздушная линия электропередачи. Служит для передачи электроэнергии по проводам, которые подвешены к опоре посредством изоляторов. Чем выше рабочее напряжение ВЛ, тем выше опоры и больше количество изоляторов в гирлянде. На ВЛ-6,10 кВ всего один изолятор, на ВЛ-35 кВ — 2 изолятора, на ВЛ-110 кВ — 6 изоляторов, ВЛ-220 кВ — 12 изоляторов, ВЛ-500 кВ — 24 изолятора, так что по внешнему виду не трудно определить рабочее напряжение ВЛ.

ГЭС — гидроэлектрическая станция (еще может расшифровываться как гидравлическая электростанция, старайтесь не употреблять просторечное «гидростанция» — на мой взгляд, звучит пошловато). ГЭС — это электростанция, на которой электроэнергию получают преобразованием энергии воды (поток воды крутит турбину). Крупных ГЭС в Казахстане не много. Если сравнивать по мощности, то все ГЭС составят не более 10% от всех генерирующих мощностей в ЕЭС. Это плохо. Для того чтобы энергосистема была самодостаточной, необходимо иметь хотя бы 20-30% ГЭС в системе, но что поделаешь — водных ресурсов маловато. Достоинство ГЭС — высокая маневренность. Такие станции могут быстро набрать нагрузку и также быстро ее сбрасывать (это необходимо для точного регулирования частоты на уровне 50 Гц). Какие у нас есть ГЭС?

Что такое частота? | Fluke

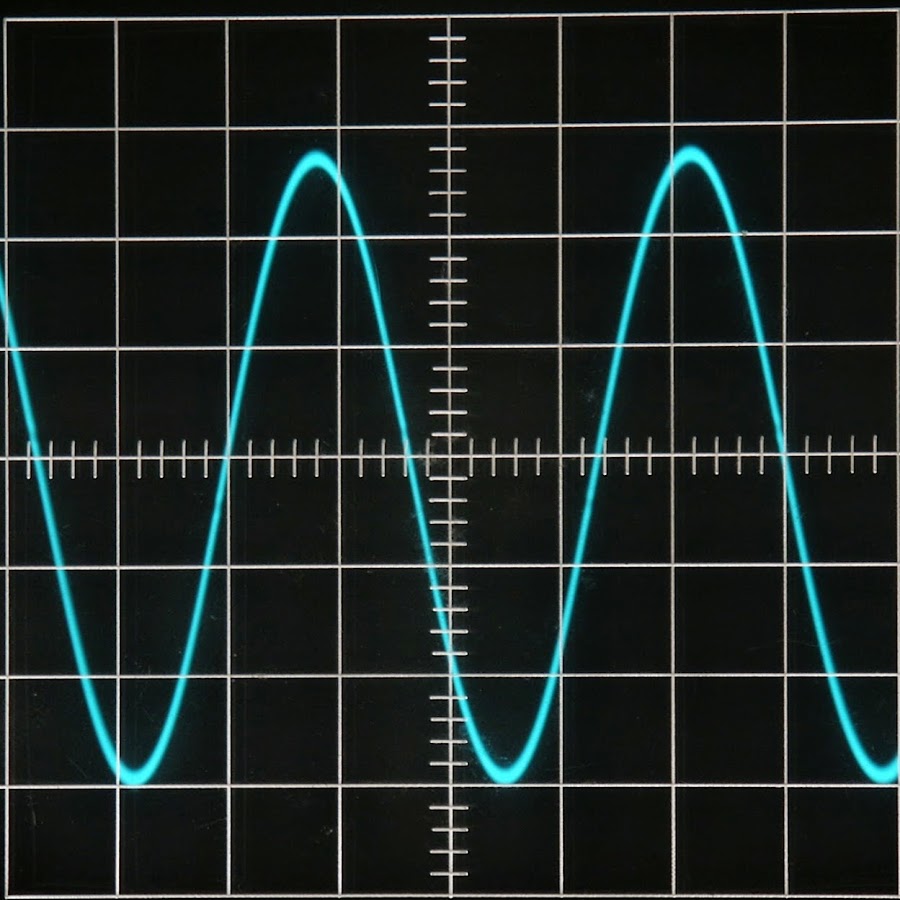

Частота переменного тока (ac) — это количество синусоидальных колебаний переменного тока в секунду. Частота — это количество изменений направления тока за секунду. Для измерения частоты используется международная единица герц (Гц). 1 герц равен 1 колебанию в секунду.

• Герц (Гц) = 1 герц равен 1 колебанию в секунду.
• Колебание = Одна полная волна переменного тока или напряжения.
• Полупериод = Половина колебания.
• Период = Время, необходимое для выполнения одного полного колебания.

Частота отражает повторяемость процессов. С точки зрения электрического тока частота — это количество повторений синусоиды или, другими словами, полного колебания, которое включает положительную и отрицательную составляющие.

Чем больше колебаний происходит в секунду, тем выше частота.

Пример. Если известно, что частота переменного тока равна 5 Гц (см. схему ниже), это означает, что его форма сигнала повторяется 5 раз за 1 секунду.

Частота обычно используется для описания работы электрооборудования. Ниже приведены некоторые наиболее распространенные диапазоны частот:

• Частота линии питания (обычно 50 Гц или 60 Гц).
• Частотно-регулируемые приводы: обычно используют несущую частоту 1–20 кГц.
• Звуковой диапазон частот: от 15 Гц до 20 кГц (диапазон человеческого слуха).
• Радиочастота: от 30 до 300 кГц.
• Низкая частота: от 300 кГц до 3 МГц.
• Средняя частота: от 3 до 30 МГц.
• Высокая частота: от 30 до 300 кГц.

Обычно цепи и оборудование предназначены для работы с постоянной или переменной частотой. Оборудование, рассчитанное на работу с постоянной частотой, при изменении частоты начинает работать неправильно. Например, двигатель переменного тока, рассчитанный на работу при 60 Гц, работает медленнее при частоте ниже 60 Гц или быстрее при частоте выше 60 Гц. Для двигателей переменного тока любое изменение частоты приводит к пропорциональному изменению частоты вращения двигателя. Другим примером является снижение частоты вращения двигателя на 5 % при снижении частоты сети на 5 %.

Порядок измерения частоты

Цифровой мультиметр с режимом частотомера может измерять частоту сигналов переменного тока со следующими функциями:

• регистрация МИН/МАКС значений, позволяющая записывать результаты измерений частоты за заданный интервал времени. Эта функция также применима к измерениям напряжения, тока и сопротивления.
• автоматический выбор диапазона, при котором прибор автоматически подбирает диапазон частот при условии, что частота измеряемого напряжения не выходит за пределы этого диапазона.

Параметры электросетей различаются в зависимости от страны. В США работа сети основана на высокостабильном сигнале с частотой 60 Гц, что соответствует 60 колебаниям в секунду.

Бытовые электросети в США получают питание от однофазного источника питания 120 В перем. тока. Напряжение в настенной розетке дома в США совершает синусоидальные колебания в диапазоне от 170 до −170 В, при этом истинное среднеквадратичное значение этого напряжения будет равно 120 вольт. Частота колебаний составляет 60 циклов в секунду.

Единица измерения получила название «герц» в честь немецкого физика Генриха Герца (1857–1894 гг.), который первым осуществил передачу и принятие радиоволн. Радиоволны распространяются с частотой одно колебание в секунду (1 Гц). (аналогично часы тикают с частотой 1 Гц)

Ссылка: Digital Multimeter Principles by Glen A. Mazur, American Technical Publishers.

Статьи на связанные темы:

Почему в розетке 220 вольт 50 герц

Толчок в развитии электричества пришелся на вторую половину XIX века. Именно в это время ученые сделали ряд открытий в этой области, которые позволили найти электричеству практическое применение. Тома Эдиссон изобрел первую электрическую лампочку и, пообещав всем очень дешевое освещение, принялся за строительство электростанций.

Первые лампы были дуговые, в них разряд происходил на открытом воздухе между двумя угольными стержнями. В это время эмпирически было установлено, что наиболее подходящим для горения дуги является напряжение 45 В. Чтобы уменьшить токи короткого замыкания, которые возникали в момент зажигания ламп (при соприкосновении углей), и для более устойчивого горения дуги включали последовательно с дуговой лампой балластный резистор. Так же было найдено, что сопротивление балластного резистора должно быть таким, чтобы падение напряжения на нем при нормальной работе составляло примерно 20 В. Таким образом, общее напряжение в установках постоянного тока сначала составляло 65 В, и это напряжение применялось долгое время. Однако часто в одну цепь включали последовательно две дуговые лампы, для работы которых требовалось 2×45 = 90 В, а если к этому напряжению прибавить еще 20 В, приходящиеся на сопротивление балластного резистора, то получится напряжение 110 В.

Ошибка Томаса Эдиссона была в том, что он для выработки тока использовал генераторы постоянного тока, и пытался передавать по проводам постоянный ток. Радиус электроснабжения не превышал нескольких сотен метров и имел громадные потери. Попытки расширить границы района электроснабжения привели к рождению так называемой трехпроводной системы постоянного тока (110×2=220 В).

Одновременно Никола Тесла вел разработку и внедрение генераторов и систем переменного тока. Применение переменного тока напряжением в несколько тысяч Вольт позволило упростить и удешевить электрическую сеть и увеличить радиус электроснабжения (более 2 км при потере до 3 % напряжения в магистральных проводах вместо 17—20 % в сетях постоянного тока). А при на выходе к потребителям через трансформаторы напряжение понижалось до 127 вольт (3 фазы= 220 вольт, 1 фаза= 127 вольт по формуле √220/3 ).

Так продолжалось до 60-x годов прошлого века и в  СССР, пока колличество электроприборов  не обогнало колличество на селения. Чтобы как-то снизить нагрузку нужно было или утолщать провода в кабельных линиях или увеличить напряжение (I=U/R). Выбрали меньшее из зол  и увеличили напряжение в сети  до тех же 220 вольт только на каждую фазу.

Русский ученый Доливо-Добровольский первым предложил разложить ток на активную и пассивную состовляющие и рекомендовал принять в качестве основной формы кривой тока синусоиду. В отношении частоты тока он высказался за 30—40 Гц. Позднее в результате критического отбора получили применение лишь две частоты промышленного тока: 60 Гц в Америке и 50 Гц в других странах. Эти частоты оказались оптимальными, ибо повышение частоты ведет к чрезмерному возрастанию скоростей вращения электрических машин (при том же числе полюсов), а снижение частоты неблагоприятно сказывается на равномерности освещения.

Вот поэтому у нас в розетках 220 В 50 Гц

Интересные факты. Почему используется стандарт частоты тока в 50 Герц

В отрасли электроэнегетики, для того, чтобы передать и распределить электрический ток, используются одинаковые стандарты частоты, которые составляю 50 ил 60 Гц. Это, действительно, отнюдь не случайно. Так, например, в нашей стране, СНГ и странах Европы используются единые правила: ток в 220-240 Вольт частотой 50 Гц. На американском континенте принят стандарт в 110-120 Вольт частотой 60 Гц. Откуда же берутся эти величины. Давайте разберемся.

История

Для начала, вспомним, как всё было. Еще во второй половине ХХ века многие ученые из разных стран активно изучали принцип работы электричества, получали практический опыт, каким образом его можно будет использовать в быту и производственной деятельности человека. Так, всем известный ученый-изобретатель Томас Эдисон сделал первую электрическую лампочку и открыл новый век – век электрификации. Это привело к строительству электростанций (в частности, сначала в США), где использовался постоянный ток.

Отметим, что первые лампочки светились электрическим разрядом, который горел на воздухе. Зажигание происходило между двумя угольными электродами, именно поэтому такие лампы назывались дуговыми. Начало было положено и именно благодаря этим шагам, ученые-экспериментаторы поняли, что если использовать ток в 45 вольт, то дуга становится более устойчивой, но при этом не такой безопасной. Чтобы получить безопасный вариант, использовался резистивный балласт, на котором в процессе эксплуатации лампочки падало приблизительно 20 Вольт.

Достаточно длительное время в обиходе применялось напряжение постоянного типа, величиной в 65 Вольт. Немного позже его повысили до 110 В, чтобы была возможность включить в сеть несколько (две) последовательно соединенных ламп.

Ученый Томас Эдисон уверенно считал, что именно постоянный ток лучше переменного. Его устройства – генераторы – какое-то время подавали в сеть именно такой ток. Как выяснилось, такой способ использования был очень затратным и невыгодным из-за необходимости применения большого количества проводниковой продукции, а также их трудоемкой прокладки. При этом, потеря электроэнергии в процессе передачи была колоссальной.

Позднее стали использовать систему постоянного тока — 3-х проводную в 220 Вольт, где были две параллельные линии по 110 В. Как выяснилось, экономически данный вариант электрификации не улучшил общего положения дел.
Никола Тесла уже через несколько лет представил миру свои уникальные работы, в частности, генератор переменного тока, что сработало в верном направлении и позволило, благодаря его же идеям, значительно снизит затратную часть при передаче электроэнергии. При этом, во много раз выросла эффективность её передачи, когда большое напряжение могло проходит без значительных потерь огромные расстояния. Как показала практика, переменный ток Теслы значительно превосходил по всем параметрам постоянный Эдисона.

Трансформаторы, состоящие из железа, на каждой из трех фаз понижают высокое напряжение до значения 127 В. Потребитель получает его в виде переменного тока. Генераторы переменного тока оснащены роторами, которые вращались с частотой более чем 3000 об/мин. Они приводились в движение водой или паром. Как результат, работающие лампы не мерцали, а значит и асинхронные двигатели могли качественно выполнять поставленную задачу (выполняя номинальные обороты). Трансформатор при этом повышал и понижал напряжение электричества до нужной величины.

На территории наших стран до середины 60-х годов ХХ столетия, напряжение в сетях было на уровне 127 Вольт. И уже позже, когда производственные мощности значительно выросли, данный показатель был поднят до привычного нам сегодня значения в 220 Вольт.
Ученый Долив-Добровольский, исследовавший переменный источник, предложил использовать для передачи электроэнергии, синусоидальный ток. Также он внес предложение применять частоту в 30-40Гц. Оптимальными для работы оборудования и приборов оказались 50 Гц на территории наших стран и Европы, а в США применяют частоту 60 Гц.
Двухполюстные генераторы переменного тока характеризуюся частотой вращения в 3000-3600 об/мин. Именно такая работа дает в результате частоты 50-60 Гц. Такие показатели нужны и для нормальной работы генератора.

Конечно, на сегодняшний день можно значительно увеличить частоту передачи электроэнергии. Это привело бы к очень большой экономии использования кабельно-проводниковой продукции. Однако, на всей планете инфраструктура выстроена и является приспособленной именно к этим, давно знакомым нам величинам, что касается любых генераторов тока на атомных электростанциях. Так что, вопрос глобального изменения системы передачи и дальнейшей коммутации электроэнергии относится больше к еще далекому будущему и сегодня ток 220 Вольт и 50 Гц является общепринятым стандартом.

Частота электрического тока: определение, формула, характеристики

Переменный ток имеет ряд важных характеристик, влияющих на его физические свойства. Одним из таких параметров является частота переменного тока. Если говорить с точки зрения физики, то частота – это некая величина, обратная периоду колебания тока. Если проще – то это количество полных циклов изменения ЭДС, произошедших за одну секунду.

Известно, что переменный ток заставляет электроны двигаться в проводнике сначала в одну сторону, потом — в обратную. Полный путь «туда-обратно» они совершают за некий промежуток времени, называемый периодом переменного тока. частота же является количеством таких колебаний за 1 секунду.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

В качестве единицы измерения частоты во всем мире принят 1 Гц (в честь немецкого ученого Г.Герца), который соответствует 1 периоду колебания за 1 секунду.

В республиках бывшего СССР стандартной считается частота тока в 50 Гц.

Это значит, что синусоида тока движется в течение 1 секунды 50 раз в одном направлении, и 50 — в обратном, 100 раз проходя чрез нулевое значение. Получается, что обычная лама накаливания, включенная в сеть с такой частотой, будет затухать и вспыхивать примерно 100 раз за секунду, однако мы этого не замечаем в силу особенностей своего зрения.

Для измерения частоты переменного тока применяют приборы, называемые частотомерами. Частотомеры используют несколько основных способов измерения, а именно:



Метод дискретного счета;

Метод перезаряда конденсатора;

Резонансный метод измерения частот.

Метод сравнения частот; в качестве:

Метод дискретного счета основывается на подсчете импульсов необходимой частоты за конкретный промежуток времени. Его наиболее часто используют цифровые частотомеры, и именно благодаря этому простому методу можно получить довольно точные данные.

Более подробно о частоте переменного тока Вы можете узнать из видео:

Метод перезаряда конденсатора тоже не несет в себе сложных вычислений. В этом случае среднее значение силы тока перезаряда пропорционально соотносится с частотой, и измеряется при помощи магнитоэлектрического амперметра. Шкала прибора, в таком случае, градуируется в Герцах.

Погрешность подобных частотомеров находится в пределах 2%, и поэтому такие измерения вполне пригодны для бытового использования.

Резонансный способ измерения базируется на электрическом резонансе, возникающем в контуре с подстраиваемыми элементами. Частота, которую необходимо измерить, определяется по специальной шкале самого механизма подстройки.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Задать вопрос

Такой метод дает очень низкую погрешность, однако применяется только для частот больше 50 кГц.

Метод сравнения частот применяется в осциллографах, и основан на смешении эталонной частоты с измеряемой. При этом возникают биения определенной частоты. Когда же частота этих биений достигает нуля, то измеряемая частота становится равной эталонной. Далее, по полученной на экране фигуре с применением формул можно рассчитать искомую частоту электрического тока.

Ещё одно интересное видео о частоте переменного тока:

50 Гц v 60 Гц | КСБ

Источники питания 50 Гц и 60 Гц наиболее часто используются в международных энергосистемах. В некоторых странах (регионах) обычно используется электросеть с частотой 50 Гц, в то время как в других странах используется электросеть с частотой 60 Гц.

• Переменный ток (AC) периодически меняет направление тока.
• Цикл — это время циклического изменения тока.
• Частота — это время изменения тока в секунду в герцах (Гц).
• Направление переменного тока изменяется 50 или 60 циклов в секунду, в соответствии со 100 или 120 изменениями в секунду, тогда частота составляет 50 Гц или 60 Гц.

ЧТО ТАКОЕ ГЕРЦ?

Герц, или коротко Гц, — это основная единица измерения частоты в ознаменование открытия электромагнитных волн немецким физиком Генрихом Рудольфом Герцем. В 1888 году немецкий физик Генрих Рудольф Герц (22 февраля 1857 — 1 января 1894), первый человек подтвердил существование радиоволн и внес большой вклад в электромагнетизм, поэтому единица измерения частоты в системе СИ названа в честь Герца. ему.

ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ Hz?

Гц (Герц) — единица измерения частоты цикла вибрации электрической, магнитной, акустической и механической вибрации, т.е.е. количество раз в секунду (цикл / сек).

ЧТО ТАКОЕ 50 ГЕРЦ?

50 Гц (Гц) означает, что ротор генератора вращается 50 циклов в секунду, ток изменяется 50 раз в секунду вперед и назад, направление изменяется 100 раз. Это означает, что напряжение изменяется с положительного на отрицательное и с отрицательного на положительное, этот процесс преобразуется 50 раз в секунду. Электричество 380 В переменного тока и 220 В переменного тока имеют частоты 50 Гц.

Частота вращения двухполюсного синхронного генератора 50 Гц составляет 3000 об / мин.Частота сети переменного тока определяется числом полюсов генератора p и скоростью n , Гц = p * n /120. Стандартная частота сети составляет 50 Гц, что является постоянным значением. Для двухполюсного двигателя частота вращения n = 50 * 120/2 = 3000 об / мин; для 4-х полюсного двигателя частота вращения n = 50 * 120/4 = 1500 об / мин.

ПОЧЕМУ 50 ГЕРЦ?
При увеличении частоты потребление меди и стали в генераторе и трансформаторе уменьшается, а также уменьшается вес и стоимость, но при этом увеличиваются индуктивности электрического оборудования и линии передачи, уменьшаются емкости и увеличиваются потери, тем самым снижение эффективности передачи.Если частота слишком низкая, материалы электрического оборудования увеличатся, а также станут тяжелыми и дорогостоящими, и огни будут явно мигать. Практика показала, что использование частот 50 Гц и 60 Гц является приемлемым.

МОЖЕТ ЛИ МОТОР 50 ГЕРЦ РАБОТАТЬ НА 60 ГЕРЦ?

Так как формула для регулирования синхронной скорости трехфазного двигателя: n = (120 * Гц ) / p , если это 4-полюсный двигатель, то при 50 Гц скорость будет 1500 Об / мин, тогда как при 60 Гц скорость будет 1800 об / мин.Поскольку двигатели являются машинами с постоянным крутящим моментом, то, применив формулу л.с., = ( крутящий момент * n ) / 5252, вы можете увидеть, что при увеличении скорости на 20% двигатель также сможет производить 20% больше лошадиных сил. Двигатель может создавать номинальный крутящий момент на обеих частотах 50/60 Гц. Применяется только в том случае, если соотношение В / Гц является постоянным, что означает, что при 50 Гц напряжение питания должно быть 380 В, а при 60 Гц напряжение питания потребуется. составлять 460 В. В обоих случаях отношение В / Гц равно 7.6 В / Гц.

ЧТО ТАКОЕ 60 ГЕРЦ?

При 60 Гц ротор генератора вращается 60 циклов в секунду, ток меняется 60 раз в секунду вперед и назад, направление меняется 100 раз. Это означает, что напряжение изменяется с положительного на отрицательное и с отрицательного на положительное напряжение, этот процесс преобразуется 60 раз в секунду. Электричество 480 В переменного тока и 110 В переменного тока имеют частоты 60 Гц.

Скорость двухполюсного синхронного генератора 60 Гц составляет 3600 об / мин. Частота переменного тока определяется числом полюсов генератора p и скоростью n, частот.= р * п / 120. Стандартная частота сети составляет 60 Гц, что является постоянным значением. Для 2-полюсного двигателя частота вращения n = 60 * 120/2 = 3600 об / мин; для 4-полюсного двигателя частота вращения n = 60 * 120/4 = 1800 об / мин.

КАК ИЗМЕНИТЬ 60 Гц НА 50 Гц

Преобразователь частоты может преобразовывать мощность переменного тока фиксированной частоты (50 Гц или 60 Гц) в переменную частоту, мощность переменного напряжения посредством преобразования переменного тока → постоянного тока → переменного тока, выводить чистую синусоидальную волну, и регулируемая частота и напряжение. Это отличается от частотно-регулируемого привода, который предназначен только для управления скоростью двигателя, а также от обычного стабилизатора напряжения.Идеальный источник питания переменного тока — это стабильная частота, стабильное напряжение, сопротивление примерно равно нулю и форма волны напряжения — чистая синусоида (без искажений). Выходной сигнал преобразователя частоты очень близок к идеальному источнику питания, поэтому все больше и больше стран используют источник питания преобразователя частоты в качестве стандартного источника питания, чтобы обеспечить наилучшую среду электропитания для приборов для оценки их технических характеристик.

50 Гц по сравнению с 60 Гц ПРИ РАБОЧЕЙ СКОРОСТИ

Основное различие между 50 Гц (Герцы) и 60 Гц (Герцы) просто в том, что частота 60 Гц на 20% выше по частоте.Для генератора или насоса с асинхронным двигателем (простыми словами) это означает 1500/3000 об / мин или 1800/3 600 об / мин (для 60 Гц). Чем ниже частота, тем меньше потери в стали и потери на вихревые токи. Уменьшите частоту, скорость асинхронного двигателя и генератора будет ниже. Например, при 50 Гц генератор будет работать со скоростью 3000 об / мин против 3600 об / мин при 60 Гц. Механические центробежные силы будут на 20% выше в случае 60 Гц (стопорное кольцо обмотки ротора должно выдерживать центробежную силу при проектировании).

Но с более высокой частотой выходная мощность генератора и асинхронных двигателей будет выше для двигателя / генератора того же размера из-за более высокой скорости на 20%.

50 Гц VS 60 Гц ПО КПД

Конструкция таких магнитных машин такова, что они действительно одно или другое. В некоторых случаях это может сработать, но не всегда. Переключение между разными частотами источника питания, безусловно, повлияет на эффективность и может означать необходимость снижения номинальных значений. Между системами 50 Гц и 60 Гц существует небольшая реальная разница, если оборудование спроектировано соответствующим образом для этой частоты.

Важнее иметь стандарт и придерживаться его. Более существенное различие состоит в том, что системы 60 Гц обычно используют 110 В (120 В) или около того для внутреннего источника питания, в то время как системы 50 Гц обычно используют 220 В, 230 В и т. Д. Для разных стран. Это приводит к тому, что домашняя проводка должна быть в два раза больше сечения для системы 110 В при той же мощности. Однако оптимальной считается система около 230 В (размер провода и требуемая мощность по сравнению с безопасностью).

60 Гц ЛУЧШЕ, ЧЕМ 50 Гц?

Нет большой разницы между 50 Гц и 60 Гц, в принципе ничего плохого или хорошего.Для независимого энергетического оборудования, такого как корабли, самолеты или изолированные области, такие как газовые / нефтяные установки, может быть разработана любая частота (например, 400 Гц) в зависимости от пригодности.

Источник: http://www.gohz.com/difference-between-50hz-and-60hz-frequency

РАБОТА ДВИГАТЕЛЕЙ 60 ГЦ, 50 ГЦ быть специально спроектированным и изготовленным для 50 Гц. Часто доставка продуктов с частотой 50 Гц такова, что желателен альтернативный образ действий с использованием продуктов с частотой 60 Гц.

Общие правила эксплуатации двигателей 60 Гц в системах 50 Гц касаются того факта, что напряжение за цикл должно оставаться постоянным при любом изменении частоты. Кроме того, поскольку двигатель будет работать только на пяти шестых от скорости 60 Гц, выходная мощность в лошадиных силах при 50 Гц ограничена максимум пятью шестыми от номинальной мощности на паспортной табличке.

Источник: U.S. Motors http://www.usmotors.com/TechDocs/ProFacts/50Hz-Operation-60Hz.aspx

НАЧАЛО РАБОТЫ ОБОРУДОВАНИЯ 50 ГЦ ПРИ 60 ГЦ?

Машины, импортируемые в США, часто рассчитаны на рабочую частоту 50 Гц, если только они не спроектированы для работы на частоте 60 Гц.. Это может быть проблематично для электродвигателей. Это особенно актуально при работе с насосом и вентилятором.

Часто дистрибьюторы и покупатели этого оборудования предполагают, что производитель оригинального оборудования принял это во внимание. Это распознается, когда двигатели поступают в ремонт, разгоряченные от перегрузки.

Преобразователь частоты (VFD) может использоваться для правильного решения проблем, связанных с работой оборудования с частотой 50 Гц и частотой 60 Гц.

Скорость двигателя прямо пропорциональна рабочей частоте.Изменение рабочей частоты насоса или вентилятора увеличивает рабочую скорость и, следовательно, увеличивает нагрузку на двигатель. Нагрузка насоса или вентилятора — это нагрузка с переменным крутящим моментом. Нагрузка с переменным крутящим моментом зависит от куба скорости.

Двигатель 50 Гц, работающий на частоте 60 Гц, будет пытаться вращаться с увеличением скорости на 20%. Нагрузка станет в 1,23 (1,2 x 1,2 x 1,2) или в 1,73 раза больше (173%), чем на исходной частоте. Переконструировать двигатель для такого увеличения мощности невозможно.

Одним из решений может быть модификация приводного оборудования для уменьшения нагрузки. Это может включать подгонку диаметра крыльчатки вентилятора или крыльчатки для обеспечения такой же производительности при 60 Гц, как и у агрегата при 50 Гц. Для этого потребуется консультация с производителем оборудования. Есть и другие соображения, связанные с увеличением скорости помимо увеличения нагрузки. К ним относятся механические ограничения, пределы вибрации, рассеивание тепла и потери.

Лучшее решение — использовать двигатель с той скоростью, для которой он был разработан.Если это 50 Гц, то можно установить частотно-регулируемый привод. Эти приводы преобразуют сетевую мощность 60 Гц в мощность 50 Гц на клеммах двигателя.

Это решение дает множество других преимуществ. К этим преимуществам относятся:

• повышенная эффективность
• регулировка мощности (часто лучше, чем обеспечивает электроснабжение)
• защита двигателя от перегрузки по току
• улучшенное управление скоростью
• программируемый выход для выполнения других задач
• повышенная производительность.

Источник: Precision Electric, Inc., Автор: Craig Chamberlin , 25 ноября 2009 г.

http://www.precision-elec.com/faq-vfds-are-there- вещи, которые следует учитывать при работе оборудования 50 Гц при 60 Гц /

Что такое частота? | Fluke

Частота переменного тока (ac) — это количество циклов в секунду в синусоидальной волне переменного тока. Частота — это скорость изменения направления тока в секунду.Он измеряется в герцах (Гц), международной единице измерения, где 1 герц равен 1 циклу в секунду.

• Герц (Гц) = Один герц равен одному циклу в секунду.
• Цикл = Одна полная волна переменного тока или напряжения.
• Чередование = половина цикла.
• Период = время, необходимое для создания одного полного цикла сигнала.

По сути, частота — это то, как часто что-то повторяется. В случае электрического тока частота — это количество раз, когда синусоидальная волна повторяет или завершает цикл от положительного к отрицательному.

Чем больше циклов происходит в секунду, тем выше частота.

Пример: Если переменный ток имеет частоту 3 Гц (см. Диаграмму ниже), это означает, что его форма волны повторяется 3 раза за 1 секунду.

Частота обычно используется для описания работы электрического оборудования. Ниже приведены некоторые распространенные диапазоны частот:

• Частота сети питания (обычно 50 Гц или 60 Гц).
• Преобразователи частоты, которые обычно используют несущую частоту 1–20 килогерц (кГц).
• Диапазон звуковых частот: от 15 Гц до 20 кГц (диапазон человеческого слуха).
• Радиочастота: 30-300 кГц.
• Низкая частота: от 300 кГц до 3 мегагерц (МГц).
• Средняя частота: 3-30 МГц.
• Высокая частота: 30-300 МГц.

Цепи и оборудование часто предназначены для работы с фиксированной или переменной частотой. Оборудование, предназначенное для работы на фиксированной частоте, работает ненормально, если оно работает на частоте, отличной от указанной. Например, двигатель переменного тока, предназначенный для работы на частоте 60 Гц, работает медленнее, если частота падает ниже 60 Гц, и быстрее, если она превышает 60 Гц.Для двигателей переменного тока любое изменение частоты вызывает пропорциональное изменение скорости двигателя. Другой пример: уменьшение частоты на 5% приводит к снижению скорости двигателя на 5%.

Как измерить частоту

Цифровой мультиметр, который включает режим частотомера, может измерять частоту сигналов переменного тока, а также может предлагать следующее:

• Запись MIN / MAX, что позволяет записывать измерения частоты в течение определенного периода или таким же образом записываются измерения напряжения, тока или сопротивления.
• Автоматический выбор диапазона: автоматический выбор диапазона частот, кроме случаев, когда измеренное напряжение выходит за пределы диапазона измерения частоты.

Электросети различаются в зависимости от страны. В США сетка основана на высокостабильном сигнале с частотой 60 Гц, что означает, что она циклически повторяется 60 раз в секунду.

В США для электроснабжения домашних хозяйств используется однофазный источник питания переменного тока на 120 вольт. Мощность, измеренная в настенной розетке дома в США, дает синусоидальные волны, колеблющиеся в пределах ± 170 вольт, при измерении истинного среднеквадратичного напряжения на уровне 120 вольт.Частота колебаний составит 60 циклов в секунду.

Hertz назван в честь немецкого физика Генриха Герца (1857–1894), который первым начал передавать и принимать радиоволны. Радиоволны распространяются с частотой один цикл в секунду (1 Гц). (Точно так же часы отсчитывают 1 Гц.)

Ссылка: Принципы цифрового мультиметра, автор — Глен А. Мазур, American Technical Publishers.

Статьи по теме:

Что такое электрическая частота и почему это важно? | Дракс | Drax

Поддержание постоянной частоты нашего источника питания — это деликатный национальный баланс, требующий изменений менее чем за секунду.

Каждый раз, когда вы включаете чайник, зарядное устройство для телефона или любой другой электроприбор в Великобритании, вырабатываемая мощность — это то, что мы называем переменным током (AC). Это означает, что оно чередуется между положительным и отрицательным напряжением.

Это колебание известно как электрическая частота. Переменный ток, который колеблется 50 раз в секунду, как в Великобритании, имеет частоту 50 герц (50 Гц).

Но какое это имеет значение?

Оборудование в вашем доме, на заводе или в офисе рассчитано на работу на частоте 50 Гц с жесткими допусками, поэтому очень важно поддерживать стабильную частоту нашего источника питания.

Вот почему каждый генератор в Англии, Шотландии и Уэльсе, подключенный к системе передачи высокого напряжения , синхронизируется с каждым другим генератором. Все они соединены вместе и вращаются на частоте 50 Гц, образуя единый стабильный источник питания.

Как регулируется частота?

Изменения спроса и предложения на электроэнергию могут иметь большое влияние на частоту сети. Например, если спрос на электроэнергию больше, чем предложения, частота будет падать.Или, если питания будет слишком много, частота возрастет.

И вероятность ошибки очень мала. Фактически, любая мощность с частотой всего на один процент выше или ниже стандартных 50 Гц рискует повредить оборудование и инфраструктуру, если она не исчезнет. Здесь вы можете увидеть, насколько частота в стране в настоящее время отклоняется от 50 Гц.

В Великобритании управление электрической частотой возлагается на National Grid . Для обеспечения стабильности энергосистема заключает контракты с такими генераторами, как Drax, электростанция , для предоставления услуг частотной характеристики, поэтому при изменении частоты в сети генерирующие блоки Drax могут реагировать автоматически.

Если частота увеличивается, турбина снижает расход пара. Если частота падает, расход пара увеличивается. В случае энергоблоков на электростанции Drax этот отклик срабатывает менее чем за одну секунду от начального отклонения частоты.

Международная электрическая частота, 50 Гц по сравнению с 60 Гц

Один из наиболее частых вопросов, которые мы здесь получаем: «Что произойдет, если я подключу свой фен с частотой 60 Гц (вентилятор, бритву и т. Д.) К розетке с частотой 50 Гц?» Наиболее вероятный ответ — «это зависит от обстоятельств».«Если прибор не моторизован, это может не иметь заметного воздействия. В противном случае следующие наблюдения могут пролить свет на то, что может произойти.

Я хотел бы сообщить вам о моем опыте работы с электрическим оборудованием и исследованиях, которые я провел около 50 и 60 герц (циклов).

Я инженер-электрик и живу на острове Кюрасао в Карибском бассейне перед Венесуэлой. На нашем острове есть электрические сети 127 и 220 вольт и 50 герц.

Потому что мы маленький остров около 150.000 жителей и расположены недалеко от США, часть продаваемого электрооборудования импортируется из Штатов, поэтому рассчитана на работу от сети 110/120 вольт 60 Гц.

Однако существует большая проблема, заключающаяся в том, что большая часть оборудования через некоторое время сгорает, и это колеблется в пределах дня, недель, месяцев или лет. Это зависит от качества изоляции электропроводки.

Какова причина этих перегораний: работа электродвигателя или трансформатора зависит от герц или циклов переменного напряжения или тока.Это означает, что двигатель или трансформатор не работали бы, если бы электрическое напряжение не было переменным.

Обычно двигатель или трансформатор изготавливаются производителем для определенных герц или циклов, то есть для 50 или 60 Гц. Это указано на паспортной табличке оборудования. Иногда упоминаются как Герцы 50, так и 60, но это только для небольших (маломощных) двигателей и небольших трансформаторов. Более крупные двигатели или трансформаторы рассчитаны только на определенное количество герц, поэтому либо 50, либо 60

Что произойдет, если вы подключите двигатель 60 Гц к сети 50 Гц:

• Двигатель вращается на 17% медленнее
• Внутренний ток увеличивается на 17%
• Снижение мощности (ватт) на 17%
• Меньше механического охлаждения, на 17% меньше оборотов

Результатом является более высокий ток, рассчитанный производителем, и изоляция электропроводки изнашивается намного быстрее, что через некоторое время приводит к выгоранию, которое может вызвать неисправность.

Примеры:

• фен имеет нагревательный элемент и двигатель вентилятора, нагревательный элемент не проблема, но двигатель вентилятора рассчитан на 60 Гц, поэтому может сгореть
• сетевой адаптер для зарядного устройства, ноутбука или сотового телефона имеет трансформатор и перегорает, если он рассчитан только на 60 Гц

Сегодняшние адаптеры для ноутбуков в основном производятся для всего мира, и это не проблема, если на заводской табличке указано: 110-220 вольт 50/60 Гц, если указано только 110 вольт 60 Гц (циклы), это не может используется в сети 50 Гц, даже если вы подключите его к трансформатору, скажем, для использования в Европе в сети 220 В 50 Гц.

Решения

Вы можете использовать трансформатор для решения части проблемы (внутренний ток можно снизить, но циклы нельзя изменить) проблемы, подключив устройство 60 циклов к напряжению на 20% ниже, как указано на паспортной табличке:

Итак, Устройство на 110 вольт и 60 герц может быть подключено к сети 50 герц при напряжении на 20% ниже, чем 110 вольт = 90 вольт.

Пример:

Подключите устройство 110 В, 60 Гц с трансформатором к источнику 110 В, 127 В или 220 В; Сеть 50 Гц, установив первичное напряжение трансформатора на 110, 127 или 220 В (в зависимости от сети в стране) и вторичное напряжение на 90 В для устройства

Это решение не является практическим решением для путешественников , поскольку для того, чтобы пользоваться феном, вам придется нести тяжелый трансформатор мощностью около 1500 Вт, проще купить (или взять напрокат) новый фен в стране пребывания.

Для всего прочего передвижного электрического оборудования, такого как ноутбук, сначала проверьте напряжение и количество циклов на сетевом адаптере, который в большинстве случаев универсален для 110-220 вольт 50/60 Гц, и если это не так, купите новый универсальный сетевой адаптер. .

Информация на вашем веб-сайте должна содержать примерно следующее:

Электрооборудование

Электрооборудование изготавливается производителем на определенную величину тока, напряжения и герц (циклов), которая указана на табличка с именем.Ток зависит от напряжения и герц.

Если ток через устройство выше, чем рассчитанный, из-за подключения его к напряжению или герцам, отличным от указанного на паспортной табличке, устройство перегорает и может вызвать пожар.

Электрическое напряжение и герцы различаются в разных частях мира, примерно вы можете различить:

120 и 220 вольт; 60 Гц (США)
230 Вольт; 50 Гц (Европа и Азия)

Поскольку электрический ток зависит от напряжения и герц, вы не можете подключать электрическое оборудование с двигателем или трансформатором к напряжению, отличному от указанного на паспортной табличке.Если вы подключите оборудование с частотой 60 Гц к сети с частотой 50 Гц, внутренний ток возрастет на 17% и может вызвать перегорание. Если вы подключаете оборудование на 120 В к 220 В, ток возрастает на 100% и обязательно вызывает быстрое выгорание.

Это означает, что даже если напряжение такое же, или если вы поместите трансформатор между ними для преобразования напряжения, вы все равно не сможете подключить двигатель 60 Гц или оборудование с внутренним входным трансформатором к сети 50 Гц.

Многие устройства предназначены для универсального использования во всем мире, например, ноутбуки, и в этом случае на паспортной табличке указано: 110-230 Вольт; 50/60 Гц

В большинстве случаев фен предназначен только для одного напряжения и одного герца и может использоваться только для этого напряжения и герц

Универсальные переходные вилки для разных типов сетевых розеток можно использовать только в том случае, если напряжение и герцы одинаковы для электрического оборудования и основной розетки, или если на паспортной табличке указано, что он может использоваться для разных напряжений и герц, или если вы можете переключить напряжение на оборудовании, и его можно использовать как для 50, так и для 60 Гц.

Сообщение: Если вы не уверены, что не используйте свое электрическое оборудование в других странах, если напряжение и / или герц не такие же, как в вашей стране, я надеюсь, что эта информация будет вам полезна. Вы также можете посетить мой веб-сайт www.henkpasman.com, который я специально создал для местных жителей, чтобы они рассказывали им об этой проблеме.

С уважением,
Хенк Пашман

Позже г-н Пашман добавил:

Разница между частотой 50 Гц и 60 Гц

50 Гц против 60 Гц на рабочей скорости

Основная разница между 50 Гц (Герцы) и 60 Гц (Герцы), ну, 60 Гц на 20% выше по частоте.Для генератора или асинхронного электродвигателя насоса (проще говоря) это означает 1500/3000 об / мин или 1800/3600 об / мин (для 60 Гц). Чем ниже частота, тем ниже будут потери в стали и потери на вихревые токи. Уменьшите частоту, скорость асинхронного двигателя и генератора будет ниже. Например, при 50 Гц генератор будет работать со скоростью 3000 об / мин против 3600 об / мин при 60 Гц. Механические центробежные силы будут на 20% выше в случае 60 Гц (стопорное кольцо обмотки ротора должно выдерживать центробежную силу при проектировании). Но с более высокой частотой выходная мощность генератора и асинхронных двигателей будет выше для двигателя / генератора того же размера из-за более высокой скорости на 20%.

50 Гц против 60 Гц по эффективности

Конструкция таких магнитных машин такова, что они действительно одно или другое. Это может работать в некоторых случаях, но не всегда, и переключение между разными частотами источника питания, безусловно, повлияет на эффективность и может означать, что необходимо снижение номинальных характеристик. Существует небольшая реальная разница между системами на 50 и 60 Гц, если оборудование спроектировано соответствующим образом для данной частоты. Важнее иметь стандарт и придерживаться его.

Более существенное различие заключается в том, что системы 60 Гц обычно используют 110 В (120 В) или около того для внутреннего источника питания, в то время как системы 50 Гц обычно используют 220 В, 230 В и т. Д. Для разных стран. Это приводит к тому, что домашняя проводка должна быть в два раза больше сечения для системы 110 В при той же мощности. Однако оптимальной считается система около 230 В (размер провода и требуемая мощность по сравнению с безопасностью). В большей части США система питания на 110 В работает в тандеме с системой на 240 В США, которая обеспечивает более мощные электроприборы, такие как печи и сушилки для одежды, а 110 В используется для розеток и освещения.Вряд ли проблема техники в наше время.

60 Гц лучше 50 Гц?
Нет большой разницы между 50 Гц и 60 Гц, в принципе ничего плохого или хорошего. Для независимого энергетического оборудования, такого как корабли, самолеты или изолированные области, такие как газовые / нефтяные установки, может быть разработана любая частота (например, 400 Гц) в зависимости от пригодности. С общей точки зрения мы не можем сказать, что 50 Гц лучше 60 Гц или нет, разницы нет. Основная проблема заключается в том, что существует два стандарта питания.Это означает, что для соединений между системами передачи, работающими на разных частотах, требуются звенья постоянного тока между ними или просто использование преобразователя частоты для изменения 60 Гц на 50 Гц.

Статья по теме: Воздействие двигателя 60 Гц (50 Гц) на источник питания 50 Гц (60 Гц)

Что такое Герцы (Гц)? Преобразователь частоты 50/60 Гц

Что такое Герц?

Герц, сокращенно Гц, является основной единицей частоты, чтобы ознаменовать открытие электромагнитных волн немецким физиком Генрихом Рудольфом Герцем.В 1888 году немецкий физик Генрих Рудольф Герц (22 февраля 1857 г. — 1 января 1894 г.) первым подтвердил существование радиоволн и внес большой вклад в электромагнетизм, поэтому единица измерения частоты в системе СИ называется Герц. его имя.

Для чего используется Гц?

Гц (Герц) — это единица измерения частоты цикла вибрации электрической, магнитной, акустической и механической вибрации, то есть количество раз в секунду (цикл / сек).

1 Гц означает один цикл вибрации в секунду, 50 Гц означает 50 циклов вибрации в секунду, а 60 Гц означает 60 циклов вибрации в секунду.Гц — это очень маленькая единица, обычно связанная с кГц (килогерцами), МГц (мегагерцами), ГГц (гигагерцами) и т. Д.

кГц — это единица частоты переменного тока (AC) или электромагнитной волны (EM), равная 1000 герц ( 1000 Гц). Этот блок также используется для измерения и описания ширины полосы сигнала.

Сигнал переменного тока частотой 1 кГц находится в зоне слуховых ощущений человека. Длина электромагнитной волны сигнала 1 кГц составляет 300 км, что составляет около 190 миль. Стандартная ширина полосы вещания с амплитудной модуляцией (AM) находится в диапазоне от 535 кГц до 1605 кГц.Некоторые передачи ЭМ находятся в миллионах кГц.

кГц — относительно небольшая единица частоты, более распространенными единицами измерения являются МГц, равные 1 000 000 Гц или 1 000 кГц, и ГГц, которые равны 1 000 000 000 Гц или 1 000 000 кГц.

Гц Общие значения
Для звуков диапазон человеческого слуха составляет от 20 Гц до 20000 Гц, ниже этого диапазона называется инфразвук, выше этот диапазон называется ультразвуком.
ITU определяет диапазон радиочастот:

1. Сверхнизкая частота (ULF): 3 ~ 30 килогерц (кГц)
2. Низкая частота (LF): 30 ~ 300 килогерц (кГц)
3. Промежуточная частота (MF): 300 ~ 3000 килогерц (кГц)
4. Высокая частота (ВЧ): 3 ~ 30 мегагерц (МГц)
5. Очень высокая частота (VHF): 30 ~ 300 мегагерц (МГц)
6. Ультравысокая частота (УВЧ): 300 ~ 3000 мегагерц (МГц)
7. Сверхвысокая частота (СВЧ): 3 ~ 30 ГГц (ГГц)
8. Чрезвычайно высокая частота (КВЧ): 30 ~ 300 ГГц (ГГц)

Что такое преобразователь частоты?

Преобразователь

А Гц — это электронное устройство для преобразования напряжения сети (50 Гц, 60 Гц и т. Д.).) для изменения Герца, переменного Вольт для совместимости с бытовой / промышленной техникой. Иначе обстоит дело с частотно-регулируемым приводом, который предназначен только для двигателей переменного тока, поскольку форма выходного сигнала представляет собой прямоугольную волну, а выходные Герцы и Вольты не могут быть изменены отдельно. Преобразователь Гц выводит чистую синусоидальную волну, Гц и вольт можно регулировать отдельно, например 50 Гц 220 В, 50 Гц 400 В, 60 Гц 110 В, 60 Гц 480 В, 400 Гц 115 В, 230 В, 240 В и т. Д. С произвольной комбинацией для различного оборудования, работающего в идеальном состоянии. Используя преобразователь Гц, вы можете даже перейти на гораздо более высокие частоты, например, 120 Гц, 400 Гц для самолетов, кораблей, военных коммунальных служб и т. Д.

Может ли двигатель с частотой 50 Гц работать от системы питания с частотой 60 Гц?
Поскольку формула для управления синхронной скоростью трехфазного двигателя равна = [(120 * Гц) / Число полюсов двигателя], если это 4-полюсный двигатель, то при 50 Гц скорость будет 1500 об / мин, тогда как при 60 Гц скорость будет 1800 об / мин. Поскольку двигатели являются машинами с постоянным крутящим моментом, то, применив формулу HP = (крутящий момент * об / мин) / 5252, вы увидите, что при увеличении скорости на 20% двигатель также сможет производить на 20% больше лошадиных сил.Двигатель сможет создавать номинальный крутящий момент на обеих частотах, только если соотношение В / Гц является постоянным, что означает, что при 50 Гц напряжение питания должно быть 380 В, а при 60 Гц напряжение питания должно быть 460 В. В обоих случаях соотношение В / Гц составляет 7,6 В / Гц.

50 60 Гц Руководство

Узнайте, как зарядить вашу электронику за границей

Чтобы приобрести преобразователи частоты и напряжения 50 60 Гц, щелкните здесь: https://www.kccscientific.com/frequency-converters/

Путешествие, перемещение или работа За границей?

Вы гражданин мира.Сегодня все стало глобальным, от экономики до спутникового телевидения. Исключением из этой глобализации является электросеть . Независимо от того, переезжаете ли вы из Северной Америки в другой регион или наоборот, вы можете столкнуться с проблемой разницы в линиях электропередачи при попытке запитать свои электрические или электронные устройства. В новой стране стандарты мощности и напряжения могут сильно отличаться от тех, которые вы используете сегодня.

По большей части в Северной Америке стандартное сетевое питание составляет

115 В переменного тока при 60 Гц.

За пределами Северной Америки стандартная мощность обычно составляет

230 В переменного тока при 50 Гц.

Самое главное, что для граждан мира, берущих свою ценную электронику, простого использования переходников НЕ всегда достаточно!

Уточнение терминологии преобразователя мощности

Вы везете за границу свою ценную электронику, такую ​​как высококачественное аудио, возможно, часы, загрузочный комплект для восстановления или машинку для стрижки салона профессионального уровня. Вы беспокоитесь о совместимости вилок между вашими ценными электрическими устройствами и тем, что доступно в стране, которую вы планируете посетить.Что вы будете делать со своими подключаемыми устройствами по прибытии туда? Было бы неплохо вкратце освежить эту тему!

Каковы требования к питанию вашего электронного устройства?

Где-то на вашем устройстве, вероятно, есть бирка, которая указывает требуемую мощность для устройства . Это не всегда на очевидном месте. Он может быть мелким шрифтом и, возможно, менее разборчивым. Если вы не можете найти его, выполните быстрый поиск в Google по номеру модели устройства и поищите характеристики.Беглый взгляд на бирку или спецификации, и вы обязательно найдете рейтинги в формате, аналогичном этому примеру:

Требования к питанию: 115 В переменного тока, 60 Гц, 25 Вт

Что означает указанный выше рейтинг ? Это напряжение, частота и мощность, необходимые вашему устройству для правильной работы. Давайте посмотрим глубже.

Напряжение

Первым перечисленным элементом является напряжение, которое в данном случае составляет 115 В переменного тока. Проблема, с которой большинство из нас знакомо, — это напряжение, часто сокращенно Вольт или просто « В ».”

Вольт

Каждое подключаемое устройство рассчитано на переменный ток (переменный ток). Напряжение — это разность потенциалов на клеммах вилки питания, которая обеспечивает подачу питания на ваше ценное устройство. Некоторые устройства показывают напряжение 90–250 В переменного тока, что означает, что ваше устройство является «универсальным» и может работать с любым стандартом напряжения по всему миру. Но многие не будут универсальными. Если напряжение слишком низкое, ваше устройство не активируется. Если напряжение слишком велико, ваше устройство, скорее всего, будет повреждено.

В целом мир разделен по напряжению следующим образом:

Северная Америка: 115 В переменного тока

Остальной мир: 230 В переменного тока

Существуют некоторые исключения. Например, в Тайване 115 В переменного тока, в Венесуэле, Эквадоре и Колумбии. Итак, лучше проверить!

Частота

Следующий термин в рейтинге — частота, предназначенная для устройства. Частота — это количество раз, когда электрический ток переключает полярность в секунду, выраженный в стандарте, называемом Гц, или сокращенно Гц, . В электронике с двигателями, которые вращаются или вибрируют, частота определяет скорость, с которой они работают. Некоторые устройства показывают 50/60 Гц, что означает, что они могут работать с частотой 50 или 60 Гц и работать хорошо. Однако многие устройства рассчитаны только на 50 Гц или только на 60 Гц, но не на то и другое одновременно.

Как видно из диаграммы выше, 50 Гц и 60 Гц сильно отличаются. 60 Гц меняет полярность намного быстрее, чем 50 Гц, поэтому электроника , которая зависит от этой частоты, будет работать быстрее при 60 Гц, чем при 50 Гц.

Способ разделения мира по частоте выглядит следующим образом:

Северная Америка: 60 ​​Гц

Остальной мир: 50 Гц

Опять же, существуют некоторые исключения. Тайвань — 60 Гц, Венесуэла, Эквадор и Колумбия. Западная половина Японии — 60 Гц, а восточная половина — 50 Гц. Так что всегда благоразумно проверять!

Чтобы проверить напряжение, частоту и тип вилки для страны, в которую вы путешествуете, щелкните здесь: https: // www.worldstandards.eu/electricity/plug-voltage-by-country

Мощность

Последний член рейтинга — это мощность, необходимая устройству для выполнения своей работы, выраженная в Вт . Когда вы переходите к выбору преобразователя мощности, вам необходимо знать это, поскольку преобразователь мощности должен обеспечивать такую ​​мощность или даже больше. Если у преобразователя рейтинг не выше этого числа, он не будет надежно работать с вашим ценным устройством. Например, машинке для стрижки волос требуется 30 Вт мощности.Вам понадобится преобразователь мощности мощностью не менее 30 Вт; возможно 40 Вт или больше.

Штепсельный адаптер, трансформатор или преобразователь частоты?

Переходники для вилок

Эти позволяют подключать к розетке другой формы или с другим набором вилок . Это все, что они делают, и не более того.

Если в стране, в которую вы путешествуете, используется тот же стандарт напряжения и частоты, что и в ваших устройствах, но форма вилки отличается, то адаптер для вилки может работать.Например, вы путешествуете из вашей родной страны в Великобритании в большинство европейских стран, где тип вилки в Великобритании — BS1363, а стандартом в Европе — Europlug или Schuko. В данном случае полностью уместен переходник с вилки, поскольку в обоих местах используется один и тот же стандарт электропитания 230 В переменного тока при 50 Гц. Но для путешествия из США в Великобританию потребуется нечто большее, чем просто переходник, так как стандарт питания в США составляет 115 В переменного тока при 60 Гц по сравнению с 230 В переменного тока при 50 Гц в Великобритании. И обратите внимание — для некоторых устройств ТАКЖЕ потребуется преобразование частоты, поскольку стандарт США составляет 60 Гц, а стандарт Великобритании — 50 Гц.

Дорожные адаптеры, трансформаторы или преобразователи напряжения

Таким образом, когда напряжение в вашей стране (и необходимое для работы ваших устройств) отличается от напряжения, в котором вы планируете путешествовать или переезжать, тогда переходники штепсельной вилки недостаточно. Когда вы переезжаете из Северной Америки, ваши электрические устройства 115 В переменного тока могут быть серьезно повреждены из-за более высокого напряжения сети 230 В переменного тока в других странах. Если вы переезжаете в Северную Америку, ваш фен на 230 В переменного тока или щипцы для завивки просто не будут работать при более низком напряжении переменного тока 115 В.Вам понадобится трансформатор для преобразования напряжения, поступающего из розетки, с 115 В на 230 В переменного тока или с 230 В на 115 В переменного тока в зависимости от того, каким путем вы путешествуете по земному шару и какое напряжение требуется вашему электрическому устройству.

По большей части, личные предметы, которые нагревают, такие как щипцы для завивки волос и фены , могут работать с преобразованием только напряжения с использованием трансформаторов или преобразователей напряжения. Но будь осторожен. Щипцы для завивки и фены потребляют ОГРОМНОЕ количество энергии, и очень сложно найти надежный преобразователь напряжения или трансформатор, который работал бы без перегрева с этими конкретными предметами.Некоторые щипцы для завивки или фены могут быть универсальными и иметь переключатели для выбора 115 или 230 В переменного тока, но часто их нет. Хорошая новость заключается в том, что большинство брендов щипцов для завивки и фенов с надлежащим напряжением легко продаются по всему миру. Вы можете хранить свои домашние щипцы для завивки или фен на случай, когда вернетесь в родную страну.

Сводка: трансформаторы преобразуют только напряжение

115 В переменного тока в 230 В переменного тока

или

230 В переменного тока в 115 В переменного тока.

А вот частоту оставляют!

50 60 Гц

Преобразователи частоты и напряжения 230 115 В переменного тока

Если вы дочитали до этого места, то теперь вы знаете, что оборудование, предназначенное для уникальной работы в одной части мира, может быть несовместимо в другой. Возможно, вы приобрели «дорожный преобразователь», состоящий из переходных вилок и, возможно, бюджетного трансформатора, который преобразует напряжение (хотя, возможно, и неадекватно).Теперь вы понимаете совместимость по напряжению, поэтому не смейте подключать устройство, предназначенное для использования в Северной Америке, к розетке в другой части мира!

Вы отправляетесь в путешествие и думаете, что все будет в порядке, пока вы не приедете и не включите машинку для стрижки волос или часы, возможно, используя маленький трансформатор из вашего набора. Вы обнаруживаете, что ваши машинки для стрижки салона издают пугающий звук, скрежещут и не работают. В этом случае необходимо учитывать частоту (50 Гц или 60 Гц), а также разницу напряжений ОБА между странами! Как вы узнали, что вам нужно преобразовать не только напряжение, но и частоту?

“Преобразователи частоты И напряжения преобразуют:

Напряжение от 115 В переменного тока до 230 В переменного тока или 230 В переменного тока до 115 В переменного тока

И ТАКЖЕ

Частота от 50 Гц до 60 Гц или От 60 Гц до 50 Гц.

Как правило, устройства с вращающимися или вибрационными двигателями могут иметь частотную чувствительность . Эти типы приборов при использовании неправильной частоты будут издавать звук, шум, гудение, работать с неправильной скоростью или иметь проблемы с хронометражом. В некоторых случаях устройства с двигателями могут работать со сбоями, а также перегреваться при работе с неправильной частотой. Решение состоит в том, чтобы приобрести преобразователь частоты (Гц) и напряжения (В) соответствующей мощности (Вт). Чтобы найти решения, посетите KCC Scientific LLC и изучите их продукцию.

Так что помните об этом простом правиле. Для питания ваших ценных электрических и электронных устройств по всему миру безопаснее всего преобразовывать как напряжение, так и частоту. Если у вас есть вопросы по поводу питания определенного устройства по всему миру, свяжитесь с нами. Или посетите наш блог, чтобы найти решения для электропитания, аудио, винтажного аудио, часов и перекидных часов, машинок для стрижки, вентиляторов, медицинского оборудования, промышленных инструментов и электронных приборов по всему миру.

Посетите наши продукты 50 60 Гц, чтобы изучить преобразователи частоты и напряжения до 200 Вт.

Примеры проблем с частотой и напряжением

Синхронные часы (подавляющее большинство механических электрических часов) критически зависят от частоты сети электропитания. Фактически, точность часов ЗАВИСИТ от точности частоты сети электропитания. Часы с частотой 60 Гц, работающие на частоте 50 Гц, будут терять 10 минут в час! Это не очень полезные часы.Обратное также верно. Часы с частотой 50 Гц (скажем, из Англии), работающие от сети с частотой 60 Гц, будут работать со скоростью 12 минут в час. В любом случае, если частота сети электропитания, используемая для питания часов, не соответствует частоте, для которой они были разработаны, часы бесполезны. Ответ заключается в сверхточном преобразовании частоты и напряжения, обеспечиваемом компактными и доступными по цене Chronos

Аудиоплееры и магнитофоны — все, что оснащено синхронным двигателем переменного тока.Проигрыватель, разработанный для использования в Германии, например, с частотой сети 50 Гц, будет работать слишком быстро, если его привезут в США и будут питать от сети 60 Гц. Шаг будет быстрее на 20%, что очень заметно. Многие люди могут слышать разницу в высоте тона в 1%, а есть те, кто может обнаружить изменения даже более тонкие. Итак, 20% — это больше, чем просто очень заметно — они практически непригодны для использования. Для требовательных аудиоприложений большинство людей предпочитают Thor или Hercules. Но у нас есть и другие продукты для приложений с более низким и высоким энергопотреблением.Выбор будет зависеть от того, какая мощность требуется вашей системе — все очень просто.

Органы Hammond — используемые в профессиональных диапазонах, будут расстроены, если частота не точно 60 Гц. Можете ли вы представить себе, как далеко это было бы при работе на частоте 50 Гц? Многие из них работают на сценах, построенных для определенного выступления, вдали от источника питания от сети, где портативные генераторы используются для выработки энергии для сценического оборудования. Частота зависит от скорости двигателя, приводящего в действие генератор, и она всегда будет дрейфовать.Это сводит музыкантов с ума.

Модель железнодорожного поезда Трансформатор s, разработанный для использования в Соединенных Штатах, обычно требует питания 115 В переменного тока, 60 Гц. Если трансформатор поезда работает в Европе только с понижающим трансформатором (преобразуя только напряжение с 230 В до 115 В переменного тока с частотой 50 Гц), он может работать не так, как задумано. Трансформатор при работе на более низкой частоте может начать «насыщаться», а когда это произойдет, он может очень сильно перегреться.Чтобы компенсировать это, часто рекомендуется снизить напряжение в трансформаторе поезда, возможно, на 20% (примерно до 95 В переменного тока или около того). К сожалению, остается недостаточно мощности для привода локомотива и вспомогательного оборудования, что приводит к многочисленным неисправностям.

Если эту рекомендацию игнорировать, в конечном итоге трансформатор может перегреться из-за работы на частоте 50 Гц вместо 60 Гц. Одного понижающего трансформатора, который только преобразует напряжение, будет недостаточно. Для приведенного выше примера модели железной дороги рассмотрим Thor для систем мощностью менее 100 Вт и Hercules для систем до 200 Вт.

Есть и другие проблемы, о которых следует беспокоиться при работе оборудования на неправильной частоте, помимо проблемы скорости . Даже небольшие двигатели — и, конечно же, многие крупные двигатели — предназначены для надежной и надежной работы на определенной частоте. Если используется неправильная частота, двигатель может перегреться и со временем сгореть. Так как это происходит не сразу, мы часто думаем, что нужно отремонтировать устройство, и все будет хорошо. Но если такой же двигатель использовать в качестве замены, мы со временем сожжем и этот двигатель.Мы слышим об этом на многих островах 120 В переменного тока, 50 Гц, таких как Ямайка и Барбадос, где бытовая техника на 120 В переменного тока и 60 Гц часто импортируется без учета частоты.

Все вышеперечисленное — отличные примеры того, как преобразователи напряжения и частоты KCC Scientific могут действительно помочь. Поскольку продукты KCC Scientific могут обеспечивать идентичные условия электропитания, доступные в США (115 В переменного тока при 60 Гц), поездный трансформатор будет работать точно так же, как если бы он использовался в США, независимо от того, в какой части мира вы решите его использовать.Можешь представить? Это похоже на миниатюрную электростанцию ​​в вашем доме, офисе или магазине, рядом с вашей моделью железной дороги, аудио или даже промышленным оборудованием! Любая проблема с неправильным или несоответствующим питанием исчезает при использовании этих преобразователей частоты!

Для получения дополнительных решений посетите KCC Scientific LLC и изучите продукты.

Мы прилагаем огромные усилия, чтобы информация на этом веб-сайте была точной и надежной. Мы не несем ответственности за какие-либо ошибки, финансовые убытки или ущерб любого рода, которые могут возникнуть в результате использования или доверия информации, содержащейся в данном документе и / или на этом веб-сайте.

No related posts.
