Что слышно в радиоэфире? Принимаем и декодируем наиболее интересные сигналы. Часть 2, УКВ
Привет, Хабр.В первой части были описаны некоторые сигналы, которые можно принять на длинных и коротких волнах. Не менее интересным является диапазон УКВ, на котором тоже можно найти кое-что интересное.
Как и в первой части, будут рассмотрены те сигналы, которые можно самостоятельно декодировать с помощью компьютера. Кому интересно, как это работает, продолжение под катом.
В первой части мы использовали голландский онлайн приемник для приема длинных и коротких волн. К сожалению, на УКВ аналогичных сервисов нет — диапазон частот слишком велик. Поэтому желающим повторить описанные ниже эксперименты придется обзавестись собственным приемником, из самых дешевых можно отметить RTL SDR V3, который можно приобрести за 30$. Такой приемник покрывает диапазон до 1.7ГГц, все нижеописанные сигналы приняты именно на него.
Итак, приступим. Как и в первой части, сигналы будем рассматривать по возрастанию частоты.
FM-радио

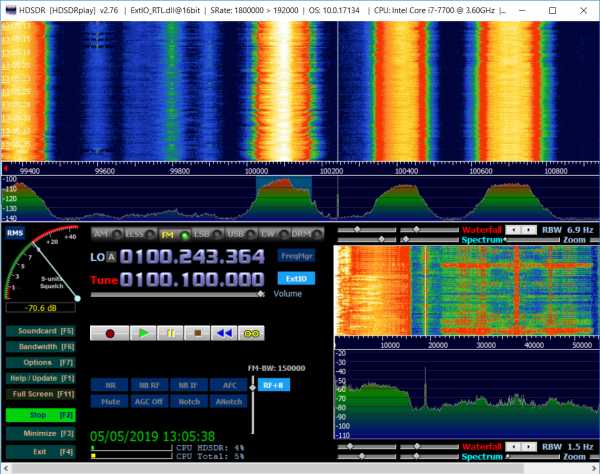

Само FM-радио вряд ли кого-то удивит, нас же в нем будет интересовать RDS. Наличие RDS (Radio Data System) обеспечивает передачу цифровых данных “внутри” FM-сигнала. Спектр сигнала FM-станции после демодуляции выглядит так:

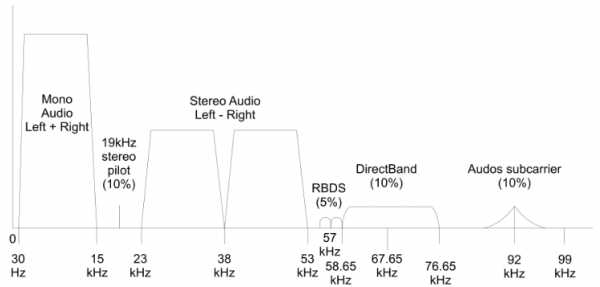

На частоте 19КГц расположен пилот-тон, а на его утроенной частоте 57КГц передается сигнал RDS. На осциллограмме, если вывести оба сигнала вместе, это выглядит примерно так:
C помощью фазовой модуляции здесь закодирован низкочастотный сигнал с частотой 1187.5Гц (кстати, частота 1187.5Гц тоже выбрана не случайно — это частота 19КГц пилот-тона, деленная на 16). Далее, после побитового декодирования, расшифровываются пакеты данных, типов которых довольно много — помимо текста, могут передаваться например, альтернативные частоты вещания радиостанции, и при въезде в другую область приемник может автоматически настроиться на новую частоту.

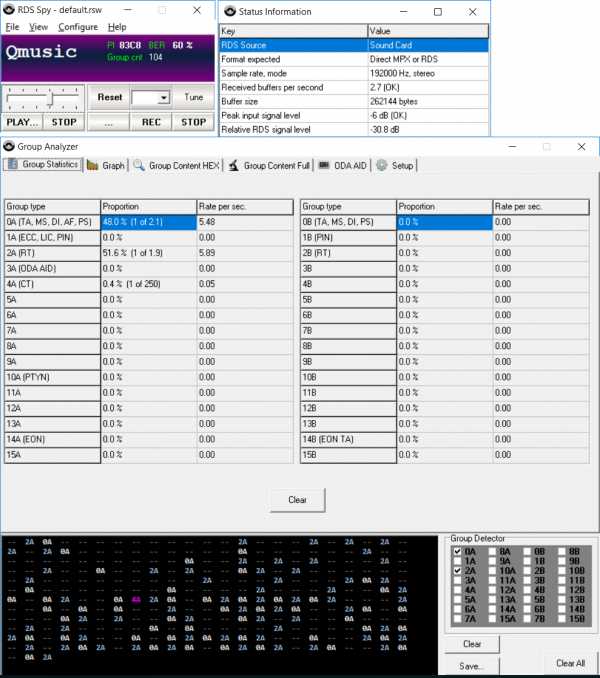

Принять RDS-данные местных станций можно с помощью программы RDS Spy. Ее можно подключить через HDSDR, если выбрать модуляцию FM, ширину сигнала 120КГц и битрейт 192КГц, как показано на рисунке.
Затем достаточно перенаправить сигнал с помощью Virtual Audio Cable с HDSDR на RDS Spy (в настройках VAC тоже нужно указать битрейт 192КГц). Если все было сделано правильно, мы увидим всю информацию о RDS, гораздо больше, чем покажет обычный бытовой радиоприемник:
Кроме FM, кстати можно декодировать и DAB+, про это была отдельная статья. В России он пока не работает, но в других странах может быть актуально.
Авиадиапазон
Так исторически сложилось, что в авиации используется амплитудная модуляция (АМ) и частотный диапазон 118-137МГц. Переговоры пилотов и диспетчеров никак не зашифрованы, и принять их может любой желающий. Лет 20 назад для этого “перетягивали” обычные дешевые китайские радиоприемники — достаточно было раздвинуть катушки гетеродина, и диапазон смещался, если повезет то в сторону более высоких частот. Интересующиеся “цифровой археологией” могут почитать обсуждение на форуме radioscanner за 2004 год. Позже китайские производители пошли навстречу пользователям, и просто добавили диапазон Air в приемники (в комментариях к первой части рекомендовали Tecsun PL-660 или PL-680). Но разумеется, использование более специализированных устройств (например, приемников AOR, Icom) более предпочтительно — они имеют шумодав (звук выключается когда нет сигнала и нет постоянного шипения) и более высокую скорость перебора частот.

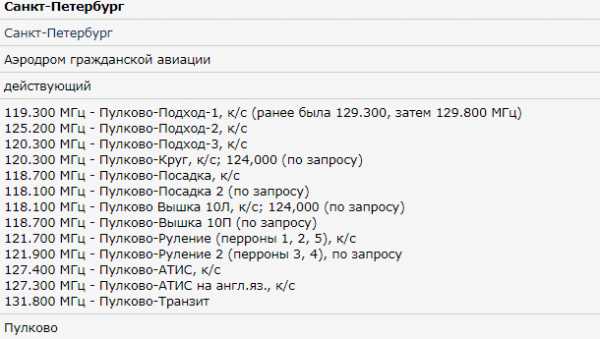

Кстати, послушать трансляции переговоров из разных российских городов (Москва, С-Пб, Челябинск и некоторые другие) можно онлайн на http://live.radioscanner.net.
Для нас в авиадиапазоне интересен цифровой протокол ACARS (Aircraft Communications Addressing and Reporting System). Его сигналы передаются на частотах 131.525 и 131.725МГц (европейский стандарт, частоты разных регионов могут отличаться). Это цифровые посылки с битрейтом 2400 или 1200bps, с помощью такой системы пилоты могут обмениваться сообщениями с диспетчером. Для декодирования в MultiPSK нужно настроиться на сигнал в режиме АМ (нужен SDR-приемник, т.к. ширина полосы сигнала более 5КГц) и перенаправить звук с помощью Virtual Audio Card.

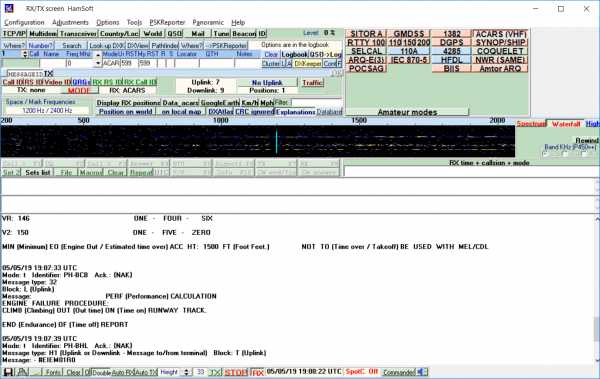

Результат показан на скриншоте.
Формат сигналов ACARS является довольно простым, и его можно посмотреть в программе SA Free. Для этого достаточно открыть фрагмент записи, и мы увидим что в “внутри” АМ записи на самом деле содержится частотная модуляция.
Далее, применив к записи частотный детектор, мы легко получаем битовый поток. В реале, вряд ли придется это делать, т.к. готовые программы для декодирования ACARS давно написаны.
Метеоспутники NOAA
Послушав переговоры авиаторов, можно забраться еще выше — в космос. В котором для нас интересны метеоспутники NOAA 15, NOAA 18 и NOAA 19, передающие изображения поверхности Земли на частотах 137.620, 137.9125 и 137.100МГц. Декодировать сигнал можно с помощью программы WXtoImg.

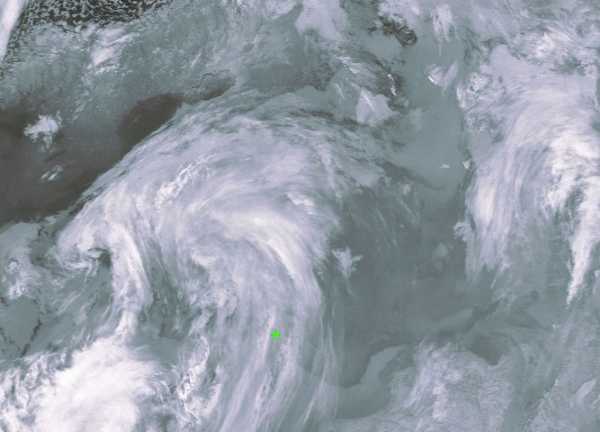

Принимаемая картинка может выглядеть примерно так (фото с сайта radioscanner):
К сожалению (законы физики не обманешь, да и Земля-таки круглая хотя не все в это верят), принять сигнал спутника можно только тогда, когда он пролетает над нами, и не всегда эти пролеты имеют удобное время и угол над горизонтом. Раньше чтобы узнать дату и время ближайшего полета требовалось ставить программу Orbitron (программа-долгожитель, существующая аж с 2001 года), сейчас это проще сделать онлайн по ссылкам https://www.n2yo.com/passes/?s=25338, https://www.n2yo.com/passes/?s=28654 и https://www.n2yo.com/passes/?s=33591 соответственно.
Сигнал спутников довольно-таки громкий, и слышен практически на любую антенну и на любой приемник. Но чтобы принять картинку в хорошем качестве, все же желательна специальная антенна и хороший обзор горизонта. Желающие могут посмотреть англоязычный туториал в youtube или почитать подробное описание. Лично у меня так и не хватило терпения довести дело до конца, но другим возможно, повезет больше.
Пейджинговые сообщения FLEX/POCSAG
Работает ли еще пейджинговая связь для корпоративных клиентов в России, мне неизвестно, в Европе же она вполне функционирует, ею пользуются пожарные, полиция и разные службы.
Принять сигналы FLEX и POCSAG можно с помощью HDSDR и Virtual Audio Cable, для декодирования используется программа PDW. Написана она была аж в 2004 году, и интерфейс имеет соответствующий, но как ни странно, до сих пор вполне работает.
Также существует декодер multimon-ng, работающий под Linux, его исходники доступны на github. Про протокол передачи POCSAG также была отдельная статья, желающие могут ознакомиться с ней более подробно.
Брелки/беспроводные выключатели

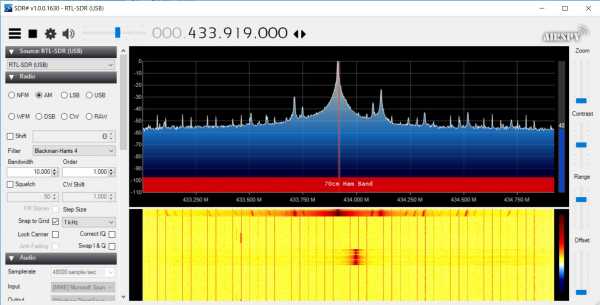

Еще выше по частоте, на 433МГц, находится целое множество различных устройств — беспроводные выключатели и розетки, дверные звонки, датчики давления шин автомобилей и пр.
Это зачастую дешевые китайские девайсы с простейшей модуляцией. Там нет никакого шифрования, и используется простой бинарный код (OOK — on-off keying). Декодированию таких сигналов было рассмотрено в отдельной статье. Мы же можем воспользоваться готовым декодером rtl_433, скачать который можно отсюда.

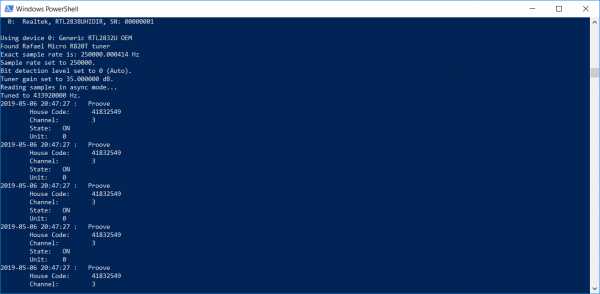

Запустив программу, можно увидеть различные устройства, и (при наличии рядом автостоянки) узнать например давление в шинах соседского автомобиля. Практического смысла в этом немного, но с чисто математической точки зрения, вполне интересно — протоколы этих сигналов просты для декодирования.
Да кстати, покупающим такие беспроводные выключатели следует иметь в виду, что они никак не защищены, и теоретически ваш хакер-сосед при наличии HackRF или аналогичного устройства может злостно выключить вам свет в туалете в самый неподходящий момент или сделать что-то аналогичное. Лично я не заморачиваюсь, но если вопрос безопасности актуален, можно использовать более серьезные и дорогие устройства с полноценными ключами и аутентификацией (Z-Wave, Philips Hue и пр).
TETRA
TETRA (Terrestrial Trunked Radio) — это профессиональная система корпоративной радиосвязи с достаточно большими возможностями (групповые вызовы, шифрование, объединение нескольких сетей и пр). И ее сигналы, если они не зашифрованы, также можно принимать с помощью компьютера и SDR-приемника.

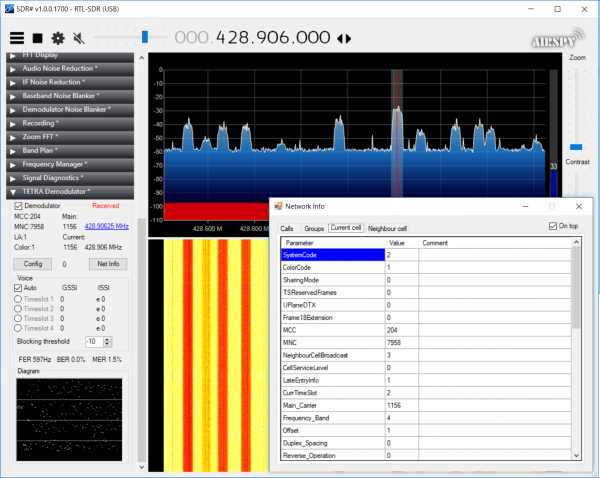

Декодер TETRA для Linux существовал довольно давно, но его настройка была далеко нетривиальной, и примерно год назад российский программист создал плагин для приема TETRA для SDR#. Теперь эта задача решается почти буквально в два клика, программа позволяет выводить информацию о системе, прослушивать голосовые сообщения, собирать статистику и пр.
Плагин реализует не все возможности стандарта, но основные функции более-менее работают.
Согласно Википедии, Тетра может использоваться в скорой помощи, полиции, на ж/д транспорте и пр. Насчет ее распространения в России мне неизвестно (вроде сеть Тетра использовалась на ЧМ2018, но это неточно), желающие могут проверить самостоятельно — сигналы Тетра легко узнаваемы, и имеют ширину 25КГц, как видно на скриншоте.
Разумеется, если в сети включено шифрование (такая возможность в Тетре есть), плагин работать не будет — вместо речи будет лишь «булькание».
ADSB
Поднимемся еще выше по частоте, на частоте 1.09ГГц передаются сигналы транспондеров воздушных судов, что позволяет таким сайтам как FlightRadar24 показывать пролетающие самолеты. Этот протокол уже разбирался ранее, так что повторяться здесь я не буду (статья и так получилось большой), желающие могут прочитать первую и вторую части.
Заключение
Как можно видеть, даже с приемником за 30$ можно найти в эфире много чего интересного. Уверен, перечислено здесь далеко не все, и что-то я наверно пропустил или не знаю. Желающие могут попробовать самостоятельно — это хороший способ разобраться с принципом работы той или иной системы получше.
P.S.: Специально для кулхацкеров можно отметить, что ничего действительно секретного в открытом эфире не передается уже наверное лет 50, так что с «этой» точки зрения, не стоит тратить время и деньги. А вот с точки зрения изучения принципов связи и разных инженерных систем, ознакомление с реальной работой реальных сетей вполне интересно и познавательно.
habr.com
Выбираем радиотелефон. Характеристики, классификация радиотелефонов, рекомендации покупателям
Все реже и реже, зайдя к кому-либо в гости, можно увидеть обычный телефонный аппарат. Такие аппараты практически полностью вытеснены радиотелефонами, которые сегодня пользуются большим спросом у покупателей и установлены почти в каждом доме. Такая массовая замена простых аппаратов радиотелефонами происходит неспроста, всем известны преимущества радиотелефонов, которые всегда под рукой, которые можно брать с собой хоть в ванну, хоть на кухню, у которого нет привязки к проводу, который можно брать с собой в гараж или на прогулку возле дома. Перечислять все достоинства излишне, мы о них и так знаем, поэтому и приобретаем радиотелефоны. Основными показателями качества радиотелефона являются дальность действия (максимально допустимое расстояние от трубки до базы) и также степень защиты радиосигнала.
Обычный радиотелефон состоит из двух главных предметов, первый — переносной беспроводная трубка, которую можно переносить в любое место, второй — базовый блок (база), она устанавливается на выбранном вами месте и подключается к телефонной линии. Покупая радиотелефон, не удивляйтесь, если вам предложат аппарат с дополнительной трубкой, это сделано для вашего удобства, две трубки могут находиться в разных местах частного дома или квартиры, каждая из них обладает одними и теми же функциями. Кстати, выпускаются даже такие современные базы, которые могут поддерживать связь не с двумя, а со всеми семью и более трубками. Если трубок несколько, это еще не значит, что звонить можно со всех одновременно, ведь база, да и телефонная линия, к которой подсоединена база, в единственном экземпляре. Но все равно иметь дополнительные трубки очень удобно, кстати, они способны связываться и между собой. Дополнительные трубки можно приобрести отдельно от базы, нужно только учитывать совместимость.
Переносная трубка во время ее включения связывается с телефонной линией через базу, связь осуществляется с помощью радиоволн, кстати, здесь стоит отметить, что разные модели радиотелефонов используют разные диапазоны частот. Если вы планируете пользоваться аппаратом только в вашей квартире или недалеко от нее (на расстоянии не более чем 300 — 400 метров) то вполне подойдет модель 30 — 39 МГц. Часть покупателей радиотелефонов планируют использовать их на гораздо большем расстоянии, в этом случае специалисты советуют приобретать радиотелефон 900 МГц, который отлично обеспечивает связь в радиусе не более 1,5 км от базы. Только учитывайте тот факт, что на дальность действия радиотелефона влияют помехи, например, панельные дома, радиоприборы, это говорит о том, что на открытой местности дальность действия радиотелефона может быть значительно больше. Большой радиус действия это, конечно, здорово, если не учитывать возможности радиоперехвата, когда посторонние подключаются к вашему телефону через собственную беспроводную трубку. Узнать о таких нахальных действиях можно только после получения счета за звонки, которых вы не совершали. Для того чтобы уберечь свой кошелек от лишних трат, приобретайте цифровые радиотелефоны стандарта DECT с частотой 1880 — 1900 МГц, такие аппараты гарантируют высокую степень защиты. Такие радиотелефоны обеспечат дальность действия до 400 метров, что и модель 30 — 39 МГц, однако будут стоить дороже.
Если вы приобретаете радиотелефон не только для себя, но для семьи из нескольких человек, то специалисты советуют выбирать аппарат с клавиатурой на базовом блоке, такая модель телефона позволяет звонить без использования трубки, а также разговаривать с обладателем трубки. Если модель радиотелефона имеет функцию «Интерком», то с помощью трубки можно связаться с базой.
Ключевые характеристики радиотелефонов
1. Тип оборудования
Различают три типа радиотелефонного оборудования.

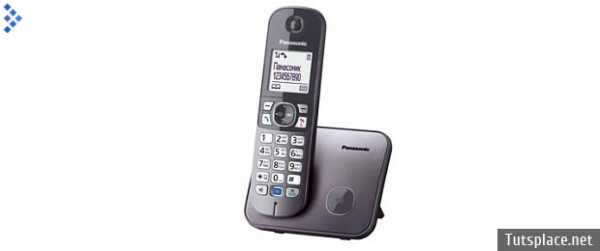

1) База с трубкой. Стандартный вариант радиотелефона. Состоит из переносной беспроводной трубки и базовой станции. Трубка связывается с базовой станцией посредством радиоволн, базовая станция подключается к телефонной линии.
2) База с двумя трубками в комплекте, с обычной и дополнительной, которая по функционалу ничем не отличается от обычной.
3) Трубки-радиотелефоны, такие трубки приобретаются под имеющуюся уже базовую станцию для повышения функциональности радиотелефонного оборудования или увеличения радиуса его действия.
2. Рабочая частота, МГц
Рабочей частотой называют частоту радиосигнала, на которой работает телефон. На белорусском рынке представлены модели, работающие с частотой 31 — 39 МГц, 900 МГц и 1880 — 1900 МГц (цифровые радиотелефоны стандарта DECT).
3. Автоответчик
Функция служит для автоматического ответа звонящим и записи их сообщений во время отсутствия владельца. Современные моделей радиотелефонов оборудованы цифровым автоответчиком, который, кстати, позволяет записывать более продолжительные сообщения, чем кассетный.
4. Время работы батареи
Время работы батареи — период, в течение которого радиотрубка может работать без подзарядки, находясь на расстоянии от базы. Радиотрубку следует периодически ставить на базу для подзарядки.
5. Показатель заряда батареи
Показателем заряда батареи называют индикатор на экране трубки, который отражает степень заряда батарей. Когда батареи разряжены, телефон подает звуковой сигнал, напоминающий о необходимости его подзарядки.
6. Наличие клавиатуры на базе
Клавиатура на базе дает возможность совершать звонки без использования трубки.
7. Возможность подключения дополнительных трубок
Данная функция дает возможность к одной базе подключить одновременно несколько телефонных трубок. Удобно для использования в больших домах или при большом количестве членов семьи.
8. Жидкокристаллический дисплей
Жидкокристаллический дисплей отображает все необходимую информацию — телефонные номера, время, дату, продолжительность разговора, степень заряда батареи. Разные модели телефонов могут иметь дисплеи на базе, на трубке, либо одновременно и на трубке и на базе. Продающиеся отдельно трубки могут быть или дисплеем, или без дисплея.
9. Память
Каждый радиотелефон имеет записную книжку, чем больше память телефона, тем больше номеров может быть записано в этой книжке. У каждой модели телефона определенный размер памяти. Обычно, при занесении в телефонную книжку номеров, им присваивается цифровой номер, набрав присвоенный номер, можно быстро позвонить тому человеку, номер телефона которого записан в телефонной книжке под данным цифровым номером.
10. Однокнопочный набор
У некоторых моделей радиотелефонов на панели управления размещаются дополнительные кнопки, за каждой такой кнопкой можно закрепить нужный телефонный номер, который в последующем будет набираться одним нажатием.
11. Повторный набор номера
Полезная функция: радиотелефон при поступлении сигнала «занято» снова и снова автоматически набирать последний телефонный номер.
12. Функция «Интерком»
Дает возможность тому человеку, у которого находится радиотелефонная трубка, вызывать базу и разговаривать с теми, кто находящимися поблизости этой базы. С базы также можно позвонить обладателю трубки. При такой функции в базу встроен микрофон и динамик.
13. Спикерфон
Функция громкая связь дает возможность с помощью встроенного в телефон динамика и микрофона громко воспроизводить сообщения звонящего и улавливать речь говорящего даже на расстоянии, проще говоря, функция позволяет разговаривать, не прикладывая трубку к уху.
14. Кнопка выключения микрофона
Кнопка выключения микрофона выключает в трубке микрофон, через который воспринимается речь. Хороший способ помешать собеседнику услышать лишнее, причем гораздо более совершенный, чем прикрывание трубки рукой.
15. Тональный набор
Набор номера производится не в импульсном режиме, а в тональном режиме.
16. Регулятор уровня громкости в трубке
Уменьшает или повышает слышимость в трубке радиотелефона.
17. Регулятор громкости звонка
Данный регулятор позволяет увеличивать или уменьшать громкость телефонного звонка.
Что следует знать, подбирая модель радиотелефона?
1. Для любого радиотелефона максимальное расстояние связи вычисляется в пределах прямой видимости. Так как радиоволны не способны огибать предстающие перед ними препятствия, то зона качественной связи может быть значительно уменьшена, если телефон эксплуатируется поблизости от разного рода препятствий, например, возвышенностей, высоких зданий, или под землей, в туннелях.
2. Телефоны рабочей частотой 900 МГц оборудованы цифровой системой безопасности. Способ работы системы следующий: когда трубка устанавливается на базу, база случайным образом выбирает один из миллиона кодов секретности и сообщает его трубке, о совершенной передаче нового кода секретности говорит звуковой сигнал или двойное мигание индикаторов на радиотрубке. Смена кодов секретности дает возможность исключить все попытки использовать злоумышленникам с помощью своего телефона вашу телефонную линию.
3. Все модели радиотелефонов, работающих в диапазоне 900 МГц и более, исключают возможность помех на бытовую радиотехнику, например, на телевизоры.
4. DECT (Digital Enhanced Cordless Telecommunication) в переводе обозначает «цифровой расширенный терминал беспроводной передачи данных.» Цифровые радиотелефоны стандарта DECT обладают множеством замечательных качеств: цифровая передача разговора, высокое качество звука, надежная защита от прослушивания, возможность передачи вызова на другой переносной телефон, возможность использования на одной базе двух и более переносных телефонов, многое другое.
5. Почти все радиотелефоны со встроенным автоответчиком, а также телефоны серии «Русь» с определителем номера, имеют функцию «дистанционное управление». Эта функция позволяет в любое время и из любой страны мира позвонить к себе домой и прослушать сообщение телефона о том, какие номера телефонов оставляли сообщения или звонили, прослушать все записанные звонившими людьми сообщения. В телефонах с АОН возможно даже дистанционно изменять многие настройки телефона. «Дистанционное управление» телефона можно защитить установкой пароля.
6. От того, правильно вы заряжаете аккумуляторы или нет, зависит их срок службы. Для того чтобы аккумуляторы служили максимально долго, нужно следовать определенным правилам перезарядки. Типы встраиваемых в телефоны аккумуляторов обладают «памятью». Если аккумуляторы полностью зарядить, потом пользоваться телефоном минут двадцать, а потом поставить на перезарядку, то благодаря «памяти» емкость аккумуляторов будет уменьшена до двадцати минут. Для того чтобы емкость аккумуляторов не уменьшалась, дождитесь их полной разрядки (пока трубка не начнет подавать звуковой сигнал или пока на дисплее не начнет мигать значок разрядки аккумуляторов) и поставьте, следуя указаниям руководства по эксплуатации, на перезарядку. Если вы не справились с эффектом «памяти» аккумуляторов, то можно попробовать восстановить их емкость путем неоднократного повтора циклов разрядки-зарядки.
7. «Евро-АОН стандарта CALLER-ID». Зачастую импортные радиотелефоны оснащаются фирмой-производителем функцией определения телефонных номеров по стандарту ETS 300659. Однако для того чтобы иностранный аппарат смог определять номера телефонов на отечественных телефонных линиях, нужен адаптер «CALLER-ID». Специальный адаптер — это устройство небольших размеров (3х5 см). «CALLER-ID» нужно подключить к телефонной розетке, аппарат будет конвертировать поступающие сигналы, давая возможность вашему телефону определять номера. Без этого устройства номера телефонов не будут определяться.
8. «АОН стандарта ОСТ 45.187-2001». Если вы видите на упаковке телефона такую надпись, знайте, аппарат поддерживает определение номеров телефонов по указанному стандарту, следовательно, для определения номеров на местных телефонных линиях никакие адаптеры не нужны. Но есть одно но: номер звонящего определится только тогда, когда вы снимите телефонную трубку, что, согласитесь, не очень удобно. Стоит заметить, что в режиме автоподнятия определение номера телефона звонящего невозможно.
Классификация радиотелефонов
Сегодня радиотелефоны популярны как никогда ранее, к этому, на наш взгляд, подтолкнули значительные достижения науки в области беспроводной связи. Моделей радиотелефонов выпускается огромное количество, и для того, чтобы вы могли разобраться в них и подобрать для себя наиболее подходящую, мы привели в этой статье классификацию радиотелефонов, а также подобрали самые нужные рекомендации и по их использованию.
Радиотелефоны классифицируются по следующим признакам: дальность действия, рабочий диапазон, наличие сервисных функций.
Дальность действия (радиус действия). Об этом не забывает спросить продавца ни один покупатель радиотелефонов. Кстати, именно радиус действия для многих покупателей является самым важным критерием радиотелефона.
По данному критерию радиотелефоны условно делятся на следующие категории:
1) аппараты, работающие исключительно в пределах квартиры, радиус действия не более 30 м.,
2) аппараты, работающие как в пределах квартиры (дома), так и во дворе (на участке), радиус действия составляет от 100 до 300 м.,
3) аппараты, радиус действия которых превышает 1 километр.
Рабочий диапазон. Продающиеся в наших магазинах радиотелефоны работают в одном из 4-х диапазонов радиоволн: 1800 МГц, 900 МГц, 300 МГц, 30-39 МГц.
1800МГц
В этом диапазоне работают телефоны стандарта DECT. Такие телефоны максимально удобные по качеству связи и сервису, все это благодаря цифрового способа передачи речи. Кстати, телефоны стандарта DECT функционируют в сходном стандарте с сотовыми телефонами. Такие радиотелефоны обладают большим количеством преимуществ перед обычными: к базе можно одновременно подключать несколько трубок, переговоры можно вести по телефонной линии вести параллельно, возможны разговоры между обладателями трубок, нескольких баз можно совместить в микросоты. Благодаря всем этим замечательным возможностям, радиотелефоны завоевали широкую популярность в офисах. Внутри помещений дальность действия данных радиотелефонов не более 50-ти метров, но это не умаляет всех остальных достоинств и не делает эти аппараты менее популярными.
900 МГц
Радиотелефоны с рабочим диапазоном 900 МГц характеризуются значительной дальностью связи, это происходит за счет умения радиоволн данного диапазона проходить через некоторые виды препятствий. Радиотелефоны с рабочим диапазоном 900 МГц славятся отличным качеством связи, в таких моделях встроены мощные схемы шумоподавления, поэтому во время разговора в трубке не «шумит».
300 МГц
Радиотелефоны такого диапазоны рассчитаны для обеспечения качественной связи в радиусе, превышающем 1 километр, на наш рынок модели с таким диапазоном чаще всего поставляются от фирмы-производителя SANYO. Кстати, свое время такие телефоны получили широкую популярность, однако, тогда они обладали далеко не совершенной защитой от «подсадки». Чаща всего злоумышленники используют такие телефоны для создания «сканеров», дающих возможность подключиться к чужому аппарату этой же модели. «Сканеры» ловят код опознавания базой трубки радиотелефона (в старых моделях таких телефонов код опознавания не изменялся, злоумышленнику нужно было всего один раз перехватить этот код и все — можно пользоваться телефонной линией помимо воли истинного владельца радиотелефона). Этот же минус был и у таких популярных телефонов, как Panasonic 9050, Panasonic 9080, HARVEST (некоторые модели). Благо, сегодня мы защищены цифровыми системами распознавания трубок, и «сканеры» нам не страшны, а старые модели радиотелефонов уде давно сняты с производства. Поэтому сегодня, приобретая телефоны с цифровыми системами распознавания трубок, волноваться не стоит.
В этом же диапазоне функционируют и сверхдальние радиотелефоны фирм HARVEST и SENAO. Диапазон 300 МГц лучше всего подходит для связи на расстояниях не более 100 км. Отметим, что добиться отличного качества связи на таких огромных расстояниях можно только в случае, когда выходная мощность радиопредатчиков будет не менее 0,6 Вт. К сожалению, в нашей стране аппараты с такой мощностью мало того, что подлежат обязательной сертификации, так еще и каждый владелец такого телефона обязан обладать индивидуальным разрешением на его использование.
30-39 МГц
До сих пор бытует мнение, что радиотелефон должен функционировать исключительно в диапазоне 900 МГц, будто бы только к аппарату, работающему в диапазоне 900 МГц, не смогут подключиться злоумышленники. Но сегодня современными схемами опознавания телефонной трубки оснащены все без исключения радиотелефоны, работающие в диапазоне 30-39 МГц. Кстати, по радиусу действия аппараты 400-й и 1000-й серии торговой марки Panasonic даже дадут фору некоторым моделям радиотелефонов диапазона 900 МГц. От диапазона работы качество связи и дальность действия практически не зависит, эти параметры в большей степени зависят от схемотехники радиотелефона, например, от схемы подавления шумов.
Сервисные функции радиотелефонов
Сегодня радиотелефоны предоставляют множество сервисных функций, о некоторых из них ниже:
1) удобство при наборе номера обеспечивает наличие индикатора на трубке,
2) автоответчик (кассетный или цифровой), функция полезная, но не все ей пользуются,
3) подсветка. В темноте помогает видеть все кнопки на трубке, очень полезная опция,
4) интерком и кнопки на базовом блоке, функции позволяют осуществлять разговор между базовым блоком и трубкой,
5) подключения дополнительных телефонных трубок, очень полезная функция, особенно для использования в коттеджах и офисах.
Фирмы-производители радиотелефонов
Несомненным лидером по производству и продажам радиотелефонов является фирма Мацусита Электрик (всем известная торговая марка Panasonic). Завоеванию огромной популярности способствовали отличное качества связи радиотелефонов, большой ассортимент представленных в продаже моделей, невысокая цена, отличный выбор сервисных функций. Рабочие диапазоны, в которых работают телефоны этой фирмы следующие: стандарт DECT, 900 Мгц, 40-49 Мгц, 30-39 Мгц и 2,4 ГГц, в котором функционируют уникальные модели телефонов Мацусита. Радиотелефоны торговой марки Panasonic добились такой популярность благодаря высокому качеству связи и огромному ассортименту. Сегодня радиотелефоны торговой марки Panasonic выпускаются в стандарте DECT и в диапазоне 900 МГц.
Радиотелефоны SANYO несколько уступают радиотелефонам Panasonic по надежности, качеству и ассортименту представленных моделей. Радиотелефоны SANYO работают в диапазоне 900 МГц, 300 МГц и 30-39МГц. SANYO T-928В — самая мощная сертифицированная модель радиотелефонов этой фирмы — работает в диапазоне 900 МГц.
Широкоизвестная фирма SIEMENS выпустила уже не одно поколение радиотелефонов стандарта DECT, а также множество других моделей, начиная от простых моделей аппаратов, заканчивая устройствами для организации микросотовой сети и офисными мини-АТС, все это дает право компании SIEMENS называться законодателем мод на радиотелефоны.
Несколько рекомендаций покупателям
Подытоживая проведенный обзор, порекомендуем потенциальным покупателям радиотелефонов обратить внимание на бюджетные модели Panasonic 1005, 1025, которые отлично подойдут для использования в квартире. Радиотелефоны SANYO T-928 и Panasonic 908, 928 обеспечивают отличную связь на расстояние не более 500 метров. Тем, кто желает вместе с радиотелефоном получить большой набор сервисных функций, советуем приобрести аппараты LG 9760, 9751, 9770, сервисные функции ориентированы на белорусского потребителя. Если вас заинтересовал стандарт DECT, выбирайте модель фирмы SIEMENS, она предлагает наибольший ассортимент радиотелефонов этого стандарта, остальные производители этим похвастаться не могут, у них, как правило, представлено не более двух моделей, к тому же без аксессуаров и дополнительных трубок, конечно, дополнительные трубки можно будет докупить у SIEMENS, ведь стандарт совместим, но появляется вопрос, а не проще ли у SIEMENS купить и основной телефон.
review.1k.by
Как выбрать радиотелефон — советы на Яндекс.Маркете
Существуют также телефоны дальнего радиуса действия, предназначенные для использования в отдаленных районах, лишенных сотовой связи — в горах, лесах, сельской местности. Такие радиотелефоны работают на частотах УКВ-диапазона и имеют дальность действия до 170 км (при использовании дополнительных антенн).
Чаще всего продаются комплекты:
1. «1 базовая станция + 1 трубка»;
2. «1 базовая станция + 2 трубки»;
3. «2 базовые станции + 2 трубки»;
4. «1 базовая станция + от 2 до 6 трубок» (6 трубок – максимум, с которым может работать стандартная базовая станция DECT).
Для небольшой квартиры подойдет 1-й или 2-й варианты. Для среднего помещения — 3-й вариант. Для офиса — 4-й. Также можно приобрести отдельно базовую станцию и отдельно трубку — для дополнения уже существующего комплекта.
Стандарт DECT предусматривает одну и ту же дальность действия для всех моделей, поддерживающих его: в помещении — до 100 метров, на открытой местности — до 300 метров. Эти значения — максимальные, и они соответствуют идеальным условиям, когда работе радиотелефона не мешают другие электроприборы. В реальных условиях дальность действия значительно меньше — от 15 до 50 метров в помещении.
Некоторые бытовые модели радиотелефонов продаются в комплекте с ретранслятором, увеличивающим дальность действия примерно вдвое. Ретранслятор устанавливается на максимально возможном отдалении от базового блока, но в зоне его приема, и усиливает сигнал таким образом, чтобы трубка могла его принимать.
Специализированные телефоны дальнего радиуса действия способны работать на расстоянии до 25 км от базовой станции (по заявлению производителей), а устанавливаемая на крыше или столбе антенна и антенный усилитель увеличивают дальность действия в несколько раз.
Поскольку трубка телефона является автономным устройством, для ее работы требуется источник питания. Им могут быть как стандартные батарейки или аккумуляторы типа АА или ААА, так и фирменная сменная аккумуляторная батарея — литий-ионная (Li-Ion), как в мобильных телефонах, или никель-металл-гидридная (NiMH). Поскольку, в отличие от мобильных телефонов, трубка радиотелефона большую часть времени находится на базе, тип и время работы аккумулятора не так критичен. В современных моделях, тем не менее, время непрерывного разговора может составлять до 15 – 18 часов.
Аккумуляторные батареи имеют свойство со временем истощаться и в конце концов приходить в полную негодность, а сам радиотелефон способен служить достаточно долго — в несколько раз дольше батарей. Поэтому выбор радиотелефона со смеными элементами АА или ААА представляется более разумным: такие батареи стоят дешевле фирменных аккумуляторов, к тому же, через несколько лет телефон может быть снят с производства и аккумуляторы к нему могут просто перестать выпускать.
market.yandex.ru
Russian HamRadio — Радиотелефоны. ГЛАВА 1.1.Принципы построения радиотелефонов.
ГЛАВА 1. ОСНОВЫ СХЕМОТЕХНИКИ РАДИОТЕЛЕФОНОВ.
1.1.Принципы построения радиотелефонов.
Первое знакомство с беспроводными ТА.
На протяжении последних десятилетий множество революционных изобретений в областях электроники, микроэлектроники и электронной схемотехники позволило радиотелефонии стать вполне доступной и самостоятельной областью электросвязи.
Беспроводные телефонные аппараты — это домашние или офисные аппараты, обеспечивающие абонентов телефонных сетей некоторой степенью свободы в пределах так называемой «зоны покрытия» — областью пространства, в которой сохраняется устойчивая радиосвязь телефонной трубки (носимого блока) с базовым блоком (ББ).
За бытовыми беспроводными телефонными аппаратами прочно закрепился термин «радиотелефон» (РТ). При этом в первую очередь, имеются в виду аппараты, осуществляющие связь между абонентами одновременно по радиоканалу и телефонным линиям через автоматические телефонные станции (АТС). Часто, термин «радиотелефон» употребляется и применительно к радиостанциям, работающим в телефонном режиме, т.е. голосом через микрофон. Это сложилось исторически по той же причине, по какой до сих пор телефонами называют обычные наушники и капсюли в телефонных трубках.
Бурное развитие радиотелефонии в последние годы привело к появлению совершенно новых направлений этого вида связи: сотовой, транковой (транкинговой), спутниковой.
В тех случаях, когда расстояние между базовым блоком, включающим радиостанцию и телефонный интерфейс, и вторым — носимым (НБ), возимым или стационарным аппаратом, не связанным с телефонной линией, превышает 3…5 км, говорят о радиоудлинителе телефонной линии.
Международные телефонные стандарты в радиотелефонии.
В жесткой конкурентной борьбе производители радиотелефонов непрерывно совершенствуют конструкции и технические характеристики РТ, осваивают новые диапазоны частот. Особенно большие успехи достигнуты в относительно новом СВЧ диапазоне (900, 1200, 1800, 2400 МГц), дающем возможность на порядок увеличить устойчивость и качество связи между элементами радиотелефонов при значительном снижении размеров и массы трубки.
До сих пор нет устоявшихся международных стандартов на частотные диапазоны для радиотелефонов. Так, по системе обозначений, применяемой фирмой MOTOROLA, аппараты, работающие в частотных диапазонах от 1,7 до 49 МГц, относятся к стандарту Global СТ-1, а 900-мегагерцевые — к стандарту СТ-2 [39]. Фирма Philips обозначает свои радиотелефоны 900 МГц как СТ1/СТ1+, а более низкочастотные — СТ0 [48].
Широкополосные системы с кодовым разделением каналов.
Наиболее перспективным направлением в радиотелефонии, как, впрочем, и в других областях передачи информации (телевидение, видео- и звукозапись), является цифровая обработка сигналов. При этом новые принципы обработки сигналов направлены на уменьшение одного из самых серьезных недостатков радиосвязи — влияния помех, нарушающих как саму связь, так и разборчивость принимаемых сообщений. Ключевым отличием принципов передачи/приема цифровых сигналов является заранее известная на приемном терминале форма переданного сигнала (в отличие от аналоговых систем), что значительно упрощает выделение полезного сигнала. Для цифровых приемных систем важно однозначно определить относительное значение принятого сигнала (0 или 1).
Цифровые методы обработки сигналов сегодня широко применяются в сотовой и спутниковой телефонии. В цифровых РТ фирм MOTOROLA, SONY, Ericsson, Siemens и др. аналоговый речевой сигнал в передающем устройстве преобразуется в цифровую форму, передается по радиоканалу и телефонным линиям, а затем в приемном аппарате происходит его обратное преобразование в сигнал ЗЧ. Такой процесс цифрового кодирования речи уже широко применяется в «говорящих» телефонах, автоматических определителях номера, электронных автоответчиках и т.д.
Новым направлением в цифровой радиотелефонии является использование широкополосных систем с кодовым разделением каналов (CDMA). В основе работы таких систем лежит увеличение базы цифрового сигнала путем перемножения исходной цифровой последовательности на кодовую, скорость которой в несколько раз превышает скорость исходной. При этом происходит многократное «растягивание» спектра передаваемого сигнала. Уровень излучаемого сигнала на отдельно взятых частотах становится, соизмерим с уровнем шумов в эфире. Такие сигналы также называют шумоподобными. Работа такими сигналами не создает помех другим радиосредствам, работающим в том же диапазоне частот. В одной полосе частот при этом может работать множество подобных систем, не создавая помех друг другу. В приемной части достаточно перемножить шумоподобный сигнал на аналогичную передающей кодовую последовательность для «свертки» сигнала. При этом все существующие в полосе приема помехи аналогично «растягиваются», их уровень становится, соизмерим с уровнем шумов и, соответственно, не оказывают влияния на качество связи. Подобные принципы обработки сигналов применены в широко предлагаемых офисных DECT системах.
Ассортимент беспроводных телефонов.
Ассортимент беспроводных (домашних и офисных) ТА достаточно велик. Кроме распространенных в странах СНГ аппаратов с частотой 30…49 МГц, выпуск которых за рубежом в настоящее время сокращается, находят все более широкое применение FT 900-мегагерцового диапазона (814…959 МГц).
Фирмы SONY, SANYO, SENAO и др., выпускают также РТ, использующие частоты в области 300…400 МГц (256,..257 и 382…383 МГц), а немецкая фирма Siemens предлагает аппараты с рабочей частотой 1,2 ГГц под названием G1GASET. Многие фирмы (SANYO, AT&T, AUDIOVOX и др.) выпускали РТ, в которых один канал связи выбирается в диапазоне 40…50 МГц, а другой — на частотах 1,6…1,8 МГц (от ББ к НБ). На этих частотах в качестве передающей антенны используется домашняя электросеть.
Несмотря на широкое распространение РТ диапазона 46…49 МГц и большой их ассортимент в магазинах радиотоваров, эти аппараты не сертифицированы Министерством связи России и других стран СНГ, так как они создают помехи приему первого канала телевидения. Сертификаты имеют высокочастотные РТ диапазонов 814…815 -914…915МГц, а также аппараты, работающие в диапазоне 30,.,41 МГц, например, MDB N.V. PREMIER СР-450/480/667, Panasonic KX-T408/ 428ВХ и SANYO CLT-5280/5880, не мешающие работе телевидения.
Функциональные узлы радиотелефонов.
Независимо от производителя, модели, рабочего диапазона частот и других отличий, в состав радиотелефонов входят одни и те же функциональные узлы: радиоприемное (РПУ) и радиопередающее (РПДУ) устройства, электронный номеронабиратель (ЭНН), вызывное устройство (ВУ), системы управления (СУ) и кодирования, блок питания (БП), устройства индикации и некоторые другие.
В большинстве РТ реализован широкий набор сервисных функций, увеличивающих удобство использования. Так, например, стандартной
стала возможность вызова трубки (PAGE), позволяющая легко найти ее по звуку, если она была где-нибудь оставлена. Чаше всего вызов односторонний — от ББ к НБ. Во многих современных моделях осуществляется и двухсторонняя связь между ББ и НБ — INTERCOME.
В более дешевых аппаратах набор номера производятся только на трубке, в более дорогих — как на трубке, так и на базовом блоке. В таких случаях ББ обеспечивает громкоговорящую связь (SPEAKERPHONE) и некоторые дополнительные функции.
Во всех современных РТ осуществляется кодирование аппаратов для того, чтобы исключить доступ к телефонной линии с посторонних НБ (идентификационный код или код безопасности — ID-код). В большинстве устаревших аппаратов использовались один — два канала связи между ББ и НБ. С увеличением числа РТ этого оказалось недостаточно для обеспечения качественной связи. Современные модели радиотелефонов используют 10…25 каналов. Это бывает необходимо при помехах на том или ином канале связи, например, от других близко расположенных РТ, работающих в одном диапазоне.
Подавляющее число трубок РТ имеет средства индикации режимов работы и текущего состояния. Стандартом становится наличие индикации разряда аккумуляторов и выхода НБ из зоны уверенной связи.
Все чаше на рынке радиотелефонов появляются комбинированные устройства, сочетающие в базовом блоке автоответчик, факс, а также комплекты, состоящие из базового блока и нескольких трубок, работающих как параллельные телефонные аппараты.
Частотный диапазон радиотелефонов.
В табл.1.1 приведены частотные диапазоны, предназначенные для работы радиотелефонов, согласно международному стандарту СТ-1 (Global СТ-1 [39]). В этой книге будут рассмотрены наиболее распространенные в СНГ беспроводные РТ малого и увеличенного радиуса действия, работающие в диапазонах частот 30…40 и 252…382 МГц.
Несмотря на общие для всех аппаратов принципы работы, электрические схемы РТ различных фирм, а также разных моделей одной фирмы могут существенно отличаться. К числу таких различий можно отнести, например, наличие или отсутствие микропроцессора, называемого также контроллером РТ, тип возбудителя радиопередатчика и гетеродина радиоприемника.
Принципы построения радиотелефонов.
Рассмотрим особенности построения электрических схем основных узлов, общих для всех типов и моделей РТ, работающих в указанных диапазонах частот.
Страна | Частотные диапазоны | ЧИСЛО каналов |
США, Латинская Америка | 46, 6 10… 46,970; 49, 670… 49,990 | 10, 15 и 20 |
Корея, Китай, Тайвань | 46,5 10… 46,970; 49.670… 49,990 | 10 |
Франция | 26,3125., .26,4875; 41, 3125.. .41, 4875 | 15 |
Испания, Нидерланды | 31, 025. ..31,325; 39,925. ..40,225 | 12 |
Австралии | 30,0750.. .30,3000; 39,775.. .40,000 | 10 |
Великобритания | 1,6420… 1,7820; 47, 45625… 47, 54375 | 8 |
Новая Зеландия | 1,702. ..1,782; 34, 3500… 34, 4000 | 10 |
qrx.narod.ru
Что такое радиотелефон дальнего радиуса действия?
Вспомним, когда приходилось просиживать на переговорных пунктах, чтоб поговорить с родными и близкими. Сначала были громоздкие телефоны и неудобные в обращении. Но мир так быстро меняется и вот уже беспроводной телефон, способный работать на дальних расстояниях. Радиотелефоны, которыми можно пользоваться, недалеко от базы и сотовые с которыми мы все уже знакомы. А что такое радиотелефоны дальнего радиуса действия? Если вы эксплуатируете радиотелефон далеко от его базы, например за несколько десяток километров, к тому же получаем бесплатную связь. Не каждый может позволить себе иметь дома обычную телефонную линию и приобрести сотовый. И тогда можно организовать радиотелефон дальнего радиуса действия. Кроме того переадресация звонков с мобильного на радиотелефон будет выгоднее, чем отвечать на звонок с мобильного телефона, находясь недалеко от телефонной линии. Если вы находитесь в сельской местности, где нет свободных линий у Районного Узла Связи, тем более уместно такое приобретение. Для этого достаточно два эмулятора телефонных линий, один подключается к существующей телефонной линии, а другой устанавливается в месте пребывания, затем подключите обычный телефонный аппарат.
Связь с удаленным офисом.
Между двумя удаленными точками без районного узла связи можно организовать прямой телефонный канал при помощи тех же эмуляторов и ничего никому не платя. Передавать данные по этому каналу можно со скоростью до 32Кбит/с, если по обычной телефонной линии до 56Кбит/с, в регионах – это в основном 14-40 Кбит/с, а по сотовому около 9-10Кбит/с.
Диапазон.
Как не ошибиться при выборе радиотелефона?
Для начала необходимо обратить внимание на частотный диапазон, количество каналов и защиту от несанкционированного доступа, а уже во вторую очередь на сервисные услуги. Качество и дальность связи зависит в основном от используемой рабочей частоты. Низкочастотные диапазоны чаще всего перегружены помехами, ну и дальность связи небольшая. Высокие же частоты, как правило, отличаются отсутствием помех и отлично ловятся короткими антеннами. Радиотелефоны, которые мы видим в продаже, работают в одном из пяти диапазонов. Это 31-40, 46-49, 240-390, 814-960, 1880-1900 МГц
Диапазон 1880-1900 МГц используется в телефонах цифрового стандарта DECT.
В диапазонах 46-49 и 240-390 МГц в России не сертифицируются радиотелефоны. Диапазон 31-40 МГц характеризуется высоким уровнем индустриальных и атмосферных помех. На этом диапазоне работают много служебных радиостанций. По размеру радиотелефоны этого диапазона громоздки, а антенны делаются телескопическими для эффективного излучения. Дальность связи в зависимости от моделей до сотен метров. Диапазон 46-49 МГц пересекается с телевизионным 1ым каналом и поэтому создают помехи на экранах вблизи телевизора и в самих аппаратах. Радиотелефоны не разрешены, но нелегальные поставки насыщают рынок сбыта. Диапазон 250-390 МГц это самый оптимальный для радиотелефонов, т.к. наименьшее влияние излучения на организм человека по сравнению с другими высокочастотными. Именно под этот диапазон производятся наибольшее количество всевозможных усилителей, антенн, за счет чего значительно увеличивают мощность передающей станции и этим расширяя радиус действия.
На этом диапазоне много частот выделено под служебную радиосвязь и нужна обязательная регистрация, а также не производится сертификация беспроводных телефонов. Однако, радиоудлинители HARVEST, дальнобойные радиотелефоны SENAO и др. встречаются на руках потребителей. Советуем обратить внимание к моделям на частоте 300 МГц, удобные в эксплуатации радиотелефоны своей проходимостью, низкая частота способна огибать препятствия. Диапазон 814-960 МГц, обычно телефоны работающие на различных частотах этого диапазона называют 900 МГц. Пользуются наибольшим спросом, т.к. действительно обладают наибольшим комфортом в эксплуатации, как в смысле чистоты проходимости так и в сервисном обслуживании. Кроме того радиотелефоны изящны по дизайну исполнения. Дальность действия сильно варьируют от моделей к модели и используемой антенны. Заявленную изготовителем дальность на практике как оказывались намного меньше в условиях многоэтажных застроек.
Двухдиапазонные аппараты.
Производители радиотелефонов приступили к разработкам двухдиапазонных аппаратов 900/2400МГц. Как заверяют, это позволит повысить качество и увеличит дальность связи. Например, модели PANASONIC, база работает на передачу 909-920, а трубка в диапазоне 2400-2480 МГц, такой разнос уменьшает влияние передатчика на приемник. Обещают увеличить дальность связи в 20 раз чем у низкочастотных и в 8 раз с 900 МГц.
Больше каналов — надежнее связь.
Радиотелефоны с 31-40 и 46-49, которые имеют 1-2 канала, почти сейчас не выпускаются, т.к. невозможно в условиях города найти свободный канал в случае помех. Поэтому, последующие модели, работающие в этом диапазоне, имеют до 12 эфирных каналов. Но даже и такое количество каналов бывает недостаточно в многоквартирных домах и в этом случае изготовители предлагают 900 МГц радиотелефоны, работающие на 30-40 каналах. Есть кнопочные смены каналов, а также вышли последние новинки, где аппарат сам находит свободный от помех канал и быстро перестраивается.
Секретность.
Защита от несанкционированного доступа необходима по двум причинам:
1)в связи с тем, что значительно увеличилось количество радиотелефонов в квартирах и офисах, повысилась вероятность работы на одной частоте близкорасположенных аппаратов. Кроме взаимных помех, еще дает возможность трубке одного владельца подключаться к базе другого.
2)появились радиопираты, которые подключаются к чужим базовым блокам с помощью обычных или специальных трубок.
Одноканальные аппараты вообще не имели защиты, после окончания разговора надо было возвращать трубку на базу. Потом стали применять специальные переключатили, которые меняли опознавательный ID-КОД, им обменивались базовый и носимый блоки. За ними пришли микросхемы, на данном этапе разработок аппараты имеют до 10 ID-КОДОВ. Новый ID-КОД записывается в момент когда трубка возвращается на базу. Это не дает возможность пиратскому вмешательству. Самыми надежными в плане защиты на этом этапе развития радиотелефонии являются телефоны стандарта DECT. Алгоритм смены кода схожа на GSM, где не только пересылает код, но и имеет криптографическую процедуру идентификации. Для военных средствах связи разработчики изобрели технологию скачкообразного изменения частот. Это защищало от несанкционированного доступа. Подобную технологию DSS(Digital Spread Spectrum) стали использовать в радиотелефонах на частотах выше 250 МГц. Минсвязи рекомендует приобретать только лицензированные радиотелефоны, чтобы оградить себя от ненужных хлопот.
easyradio.ru
Радиотелефоны дальнего действия область применения, принцип работы, характеристики, диапазоны и рекомендации по выбору
Человек всегда и во всем стремился к свободе. Не миновала данная участь и телефонию. Сначала телефон был стационарным, и его владелец находился на «коротком поводке» у аппарата. Но время не стоит на месте — системы радиосвязи дешевеют, становятся миниатюрнее и трубка освобождается от проводов.Первые радиотелефоны имели угловатые формы и большие габариты, а качество и дальность связи находились на весьма низком уровне. В настоящее время уже созданы модели, способные работать в домашней, офисной и даже сотовой сети.
Практически каждый видел обычные домашние радиотелефоны, с которыми можно перемещаться свободно по квартире, а иногда и выйти недалеко на улицу. Уже все знают, что такое сотовый телефон. А вот о радиотелефонах дальнего радиуса действия знает далеко не каждый.
Так что же это такое? А теперь представьте: у Вас дома стоит обычный (внешне) радиотелефон, Вы берете трубку этого телефона и уходите на другой конец города или вообще уезжаете в другой город за 5-50 км от Вашего дома, а трубка телефона, которую вы взяли с собой все продолжает работать! Именно такие телефоны и есть дальнего радиуса действия.
Так что мы получаем в итоге? Есть обычный домашний телефон, за который мы и так ежемесячно платим, плюс у нас появляется мобильный телефон, за который мы абсолютно ничего не платим! Сразу же возникает вопрос: А нужен ли нам сотовый телефон?
Ответить на этот вопрос однозначно сложно. В сложившийся ситуации с ценами на мобильную и сотовую радиосвязь в московском регионе — не так уж и накладно иметь мобильник. Ну а как дела в других регионах? Естественно, цены уже не те, и не каждый позволит себе иметь сотовый. Другое дело, имея дома или в офисе обычную телефонную линию и поставив радиотелефон дальнего радиуса действия, организовать себе альтернативу сотовой связи “локального радиуса”. Даже переадресация звонков с мобильного на такой радиотелефон будет выгоднее, чем отвечать на звонок прямо с мобильника, находясь не так далеко от обычной городской телефонной линии! Ведь большую часть своего времени человек проводит не в дороге, а сидя в офисе, находясь дома или отдыхая на даче.
Выбирая радиотелефон, первым делом необходимо обратить внимание на частотный диапазон, количество каналов и защиту от несанкционированного доступа, а затем уже на сервисные возможности, так как без надежной связи никакие дополнительные функции не понадобятся.
Качество и дальность связи во многом определяются используемой рабочей частотой. Низкочастотные диапазоны более других насыщены помехами, и дальность связи на них невелика. Высокие частоты характеризуются почти полным отсутствием помех и хорошо излучаются короткими антеннами.
Диапазон
Подавляющее большинство современных радиотелефонов, представленных на рынке, работает в одном из пяти диапазонов: 31-40, 46-49, 240-390, 814-960 и 1880-1900 МГц. Последний диапазон используется в телефонах цифрового стандарта DECT. В России не сертифицируются радиотелефоны, работающие в диапазонах 46-49 и 240-390 МГц, тем не менее, они продаются и эксплуатируются.
31-40 МГц. Этот диапазон характеризуется достаточно высоким уровнем как индустриальных, так и атмосферных помех. В нем работает большое число служебных радиостанций, и при хорошем прохождении радиоволн в телефоне иногда слышны помехи даже от зарубежных станций. Радиотелефоны данного диапазона имеют большие габариты, а их антенны для эффективного излучения часто делаются телескопическими. В зависимости от модели радиотелефона дальность связи колеблется от десятка метров в помещении до сотен метров на открытой местности.
46-49 МГц. Радиотелефоны этого диапазона работают на частотах, частично пересекающихся с первым каналом телевидения, что приводит к ощутимым помехам, как в самом аппарате, так и на экранах близкорасположенных телевизоров. Эти радиотелефоны не разрешены для эксплуатации, хотя на руках имеется немалое их количество, пополняемое за счет нелегальных поставок.
250-390 МГц. В этом диапазоне много частот выделено под служебную радиосвязь, поэтому работа любых незарегистрированных средств запрещена, и сертификация беспроводных телефонов не производится. Тем не менее, некоторое распространение в России получили мощные радиоудлинители HARVEST. Также нелегально предлагаются дальнобойные радиотелефоны SENAO и др.
Следует заметить, что именно в этом диапазоне частот работа радиотелефонов является самой оптимальной, т.к. сама частота не является слишком высокой (против 900 МГц), соответственно и степень влияния излучения мощных моделей радиотрубок на организм человека гораздо ниже, чем других, высокочастотных. Для радиооборудования этой полосы частот производится доминирующее количество всевозможных усилителей, антенн, позволяющие значительно увеличить мощность передающей станции (базового блока), тем самым, расширив радиус действия радиотелефона (мобильной трубки). Именно эту частоту легче всего усилить и добиться оптимальных результатов в радиосвязи без значительных материальных затрат на дополнительное радиооборудование. При работе на частотах 300 МГц радиотрубки «чувствуют себя» намного уверенней, т.к. именно низкая частота способна огибать препятствия или переотражаться от них с минимальными потерями. Мы советуем присмотреться к моделям 300 МГц-вого диапазона внимательней.
814-960 МГц. Телефоны, работающие на различных частотах этого диапазона, обычно называют 900-мегагерцовыми. Это наиболее популярный класс аппаратов. Почти полное отсутствие каких-либо помех и приличная дальность связи, обусловленная хорошим прохождением радиоволн данного диапазона, делают такой бесшнуровой телефон удобным и приятным в эксплуатации, как в маленькой квартире, так и в большом офисе. Еще одним достоинством радиотелефонов данного диапазона является наличие богатых сервисных возможностей. К этому следует добавить малые габариты трубки, и их популярность становится понятна. Дальность действия 900-мегагерцовых аппаратов сильно варьируется от модели к модели, а также используемой антенны. Типичные цифры-десятки метров в помещении и до километра на открытой местности.
Ориентируясь на заявленную изготовителем дальность, следует иметь в виду, что цифры обычно приводятся для «оптимальных условий связи». На практике они могут оказаться в несколько раз меньше. Так телефон, обещавший 7 км на связи, в условиях плотной городской застройки с трудом выдержал километр. Правда, стоял он не на окне, а в глубине квартиры и «пробивал» при этом не менее одного многоэтажного дома, чем может похвастать далеко не каждый радиотелефон.
Больше каналов — надежней связь
Простейшие модели радиотелефонов, работающие в диапазонах 31-40 и 46-49 МГц, имеют 1-2 канала для связи между трубкой и базой и в настоящее время практически не выпускаются. Отсутствие возможности в случае помех перейти на другой свободный канал делает эксплуатацию подобных телефонов в условиях города крайне затруднительной, поэтому более современные модели, работающие в этих частотных диапазонах, имеют до 12 эфирных каналов.
Но и такого количества в насыщенных радиотелефонами домах часто оказывается недостаточно. Поэтому и слышатся порой в трубках голоса соседей. Выходом из данной ситуации может являться применение 900-мегагерцовых телефонов, которые имеют возможность работать на 30-40 каналах, а этого, как правило, достаточно.
Смена каналов обычно производится вручную кнопкой, расположенной на передней панели трубки, а в последнее время появились аппараты, которые сами переходят на другой, свободный от помех канал. Отдельные модели 900-мегагер-цовых аппаратов при включении автоматически сканируют каналы и выбирают самый чистый из них.
Секретность
Защиту от несанкционированного доступа необходимо рассматривать с двух точек зрения.
Во-первых, в связи с широким распространением квартирных и офисных радиотелефонов повысилась вероятность работы на одной частоте двух близкорасположенных аппаратов. Это не только создает взаимные помехи, но и в некоторых случаях позволяет трубке одного владельца подключаться к базе другого.
Во-вторых, опять же из-за большого количества беспроводных телефонов появились радиопираты, которые преднамеренно подключаются к чужим базовым блокам как с помощью обычных, так и специально усовершенствованных для этих целей трубок.
Первые одноканальные аппараты не имели вообще никакой защиты, и рекомендовалось после окончания разговора возвращать трубку на базу. В последующих разработках стали применяться специальные переключатели, с помощью которых изменялся опознавательный ID-КОД, которым обменивались базовый и носимый блоки. В дальнейшем коды стали формироваться с помощью микросхем. Современные аппараты имеют до 10 ID-КОДОВ. При укладке трубки на базу во многих телефонах происходит запись нового ID-кода в носимый блок. Такой алгоритм смены кода почти полностью исключает пиратское подключение. Наиболее защищенными на сегодняшний день являются телефоны стандарта DECT. Процедура соединения трубки и базы в DECT в чем-то похожа на GSM и состоит не только из пересылки кода, но содержит еще и криптографическую процедуру идентификации.
В последнее время в радиотелефонах, работающих на частотах выше 250 МГц, стала применяться технология DSS (Digital Spread Spectrum). Рабочая частота таких телефонов не постоянна, а изменяется скачками во всем используемом диапазоне частот синхронно у трубки и базового блока. Технология скачкообразного изменения частот первоначально была разработана для применения в военных средствах связи для исключения перехвата разговоров, ведущихся по эфиру.
Таким образом, в радиотелефонах она защищает как от пиратского подключения, так и от прослушивания. Иногда для защиты от прослушивания применяется инверсия спектра и другие методы скремблирования (Scrambler-шифратор). В некоторых моделях DECT возможно даже криптокодирование переговоров.
В настоящее время российский рынок насыщен большим количеством радиотелефонов известных, малоизвестных и совсем неизвестных фирм. Минсвязи советует приобретать только лицензированные радиотелефоны. Это должно избавить от ненужных хлопот, лишних затрат, радиопомех, а в некоторых случаях и от уголовной ответственности.
Следует различать радиотелефоны и так называемые радиоудлинители. Первые имеют малую излучаемую мощность и соответственно действуют на небольшие расстояния. Радиоудлинители обладают повышенной мощностью (до 25 ватт трубка и до 50 ватт база) и большой дальностью действия (до десятков километров). Как правило, они не сертифицированы и работают в неразрешенном диапазоне частот.
Тем не менее, их широко используют, не дожидаясь когда же, наконец, власти решат, что дать для народа, а что и нет. Потребность в хорошей и дальней связи актуальна уже сейчас. И технический прогресс не стоит на месте. Уже получили сертификаты популярные модели радиотелефонов дальней связи SENAO SN-358R Ultra, SENAO SN-458R Ultra, SENAO SN-868R Ultra, KOMTEL KT-888R. Это является, несомненно, хорошей тенденцией на пути развития гражданской телефонной радиосвязи. Надеемся, на этом наши власти не остановятся, а законы будут отстаивать интересы граждан.Радиотелефоны Большого Радиуса Действия с радиусом покрытия от 12 до 50 км — идеальное решение для пользователей, нуждающихся в связи на больших расстояниях типа строительных площадок, месторождений нефти, ферм, или сельского района с неразвитой инфраструктурой связи. Лучший выбор для офисов, малых и больших предприятий, учебных заведений, спортивных организаций, больниц и госпиталей, жилого, частного и загородного сектора.
Мы имеем честь предложить Вам радиотелефоны дальнего радиуса действия, для использования их предприятиями Вашего региона в качестве альтернативы сотовым телефонам в труднодоступных, удаленных местах. Максимальная дальность радиотелефонной связи 50 км и определяется высотой поднятия передающей антенны. Предлагаемые телефоны подключаются к стандартной телефонной линии и не требуют сложного специального монтажа.
За исключением дизайна, размеров, частотного диапазона и дальности пользовательские отличия предлагаемых радиотелефонов от квартирных телефонов «Panasonic» заключаются лишь в большой увеличенной мощности и дальности действия.
Предлагаемые радиотелефоны могут быть полезны директорам совхозов, крупных предприятий, фермерам, газовикам и нефтяникам, гражданам, живущим в удаленных и труднодоступных местах и т.д. В городских условиях появляется возможность телефонизации рабочих мест и офисов, находящихся на некотором удалении друг от друга. На предприятиях, больницах и учреждениях — возможность связи между сотрудниками. Прогуливаясь не далеко от дома или находясь в гараже, Вы всегда останетесь на связи и сможете принять или сделать важный звонок. Используя возможность внутренней связи у радиотелефонов, совсем не обязательно подключатся к городской телефонной сети — Вы можете свободно общаться друг с другом из удаленных мест как по рации, только в дуплексном режиме (аналог обычного телефонного разговора)!
Телеканал ТДК о радиотелефонах большой дальности в программе «Умные вещи»
Пользуясь сотовым телефоном, вы платите каждую минуту. Покупая наш аппарат — только один раз. Заплатив за стоимость переносной трубки и базового блока с антенной, вы можете говорить сколько угодно и откуда угодно, внося абонементную плату, как за обычный домашний телефон. Радиус действия ограничивается лишь типом выбранной Вами модели радиотелефона. Смотрите модельный ряд, доступный в продаже в нашем магазине.
Мы предлагаем телефоны большого радиуса действия для всех людей, которые предпочитают качество, невероятные возможности и высокотехнологическое оборудование радиотелефонной связи.
www.technoplusblog.ru
Что надо знать перед покупкой радиотелефона
Радиотелефонами пользуются уже давно, они не в диковинку. Эти беспроводные телефоны гораздо удобнее привычных стационарных телефонов. Основное преимущество радиотелефона налицо: он очень удобен тем, что отсутствует привязка к проводу. С ним можно свободно ходить по всему дому или офису, не боясь, что кто-нибудь заденет и повредит провод.
Радиотелефоны, в зависимости от модели, могут иметь приличный радиус действия. С такими телефонами можно выходить, например, на прогулку и при этом быть на связи. 20 лет назад радиотелефоны были громоздкими, неудобными, с килограммовым весом. Современные аппараты очень схожи с сотовыми телефонами по размерам, массе, внешнему виду, а также и по функционалу: наличие графического дисплея и адресной книги, цифровая передача сигнала. Скорее всего, у производителей есть возможности ещё уменьшить размеры радиотелефонов, но они этого не делают по той простой причине, что слишком маленький телефон легко потерять даже в собственной квартире.
Стандартный радиотелефон panasonic kx tg6811rum, отзывы о котором самые лучшие, включает в себя два основных узла: базовый блок (подключается к телефонной линии) и переносная беспроводная трубка. В комплекты отдельных моделей входит дополнительная трубка, которая имеет тот же функционал, что и основная трубка.
Современные и самые лучшие радиотелефоны работают по технологии Digital Enhanced Cordless Telephony или, коротко, DECT. Этот стандарт предписывает производителям радиотелефонам соблюдать определённые технические условия. Поэтому DECT-телефон любого бренда и цены будет:
• иметь в своём составе, по меньшей мере, один базовый блок и одну трубку;
• иметь аккумуляторы для трубки;
• иметь дальность связи от базового блока: 50 м для помещений и 300 м для открытой местности.
Отдельные продвинутые базы способны поддерживать связь с 5 трубками и более. Но, конечно, в этом случае звонить одновременно со всех трубок нельзя, т.к. линия-номер у базы только одна. Трубки могут соединяться между собой.
На что следует обращать внимание при выборе радиотелефона?
Дальность связи и частота. Дальность действия радиотелефона (удаление трубки от базы) и степень защищённости радиосигнала – самые основные критерии качества аппарата. По своему принципу действия радиотелефоны panasonic kx tg7851ruh, отзывы о которых самые лучшие, почти не отличаются от раций. Отличает их то, что радиотелефоны рассчитаны на маленький радиус действия. Нормальной считается дальность связи 300 м на открытом пространстве и 50 м для зданий. При этом, чем выше частота у радиотелефона, тем лучше качество сигнала и меньше помех и шипений.
Диапазоны частот для радиотелефонов, Мгц: 30 – 39, 814 – 960, 1880 – 1900.
Телефоны с диапазоном 30 – 39 Мгц действуют на расстоянии до 300 м (открытое пространство) и недорогие.
Диапазон 814 – 960 Мгц позволяют поддерживать связь на удалении до 1,5 км от базы.
И, наконец, частоту 1880 – 1900 Мгц имеют телефоны стандарта DECT. У этих телефонов дальность связи обычно тоже в пределах 300 м, но качество связи выше и лучшая защита разговоров от прослушивания.
Аккумуляторы. Удовлетворительным временем работы аккумуляторов для современных радиотелефонов считается 10 часов для режима ведения разговора и 100 часов для режима ожидания. В зависимости от марки, это время может быть и существенно большим, например, 17 и 170 часов соответственно. При таких параметрах и среднем режиме эксплуатации телефона его можно подзаряжать 1раз в несколько суток.
Внешний вид. У «квартирных» моделей радиотелефона база отличается компактными размерами и помещается даже на маленькой полке или подставке. Как альтернатива, она может крепиться на стену. Трубки несколько крупнее обычных мобильных телефонов, но это скорее их плюс, нежели минус. Поскольку трубки радиотелефонов, как правило, не носятся на шнурках или в чехле на ремне, то они часто теряются в квартире или офисе. Маленькую трубку и найти сложнее. Очень удобной в эксплуатации будет та радиотрубка, которую в ходе разговора можно будет удерживать прижатием головы к плечу без помощи рук. Трубка должна быть сравнительно лёгкой (в пределах 120 – 150 граммов) и одновременно удобно и надёжно лежать в руке. Что касается цвета, то преобладают серый, чёрный, металлик. Иногда встречается красная, жёлтая и голубая окраска моделей.
Дисплей. Следует отдать предпочтение более крупным дисплеям с подсветкой. Цветной будет дороже чёрно-белого.
АОН и CALLER-ID. Полезный функционал – автоматический определитель номера. АОН – определитель номера на телефонных линиях России. CALLER-ID позволяют определять и европейские номера, но для его работы необходим адаптер. Обычно адаптер входит в комплект телефона.
Адресная книга. Вместимость книги может быть от 10 до 200 адресов (в зависимости от цены радиотелефона).
Также на цену аппарата влияет наличие или отсутствие и других функций: автодозвон, поиск трубки с базы, полифония и др.
tutsplace.net
