Как выполняется опрессовка проводов

На практике применяется несколько способов соединения электрических проводов. Их можно скручивать, паять, соединять с помощью электросварки или специальной колодки, оборудованной болтовыми креплениями. Каждый из методов имеет свои плюсы и минусы, которые проявляются при эксплуатации линии в рабочем режиме.

Для средних и больших токов оптимальным способом является соединение проводов опрессовкой гильзами. Этот способ достигает двух важных целей — соединение имеет отличный электрический контакт и высокую механическую прочность.

Технологически метод очень прост: в специальную металлическую гильзу заводятся зачищенные концы соединяемых проводов, и гильза обжимается с помощью специальных инструментов. Для этого нужны ручные или механические пресс-клещи, которые обеспечивают очень плотный обжим контактов по всей длине. Ручные клещи применяются для гильз сечением до 120 мм2. Превышающие этот размер соединения требуют использования инструмента с гидравлическим приводом.

В случае необходимости проведения опрессовки большого количества гильз различного размера, следует выбирать клещи с регулируемым пуансоном или рассчитанными на разные сечения поворотными матрицами. Для опрессовки гильз небольшого диаметра применяются клещи с фигурными губками, без матриц и пуансонов.

По механической прочности соединение проводов опрессовкой превышает все остальные методы, но оно получается неразборным. Чтобы разъединить опрессованные провода, участок коммутации необходимо отрезать. Для соединения проводов опрессовкой подходят как медные, так и алюминиевые провода любого сечения.

Сегодня я хочу рассказать о такой интересной области как опрессовка одножильных проводов гильзами и в качестве примера рассмотрим опрессовку медных проводов ВВГнг-3х2,5 кв.мм.

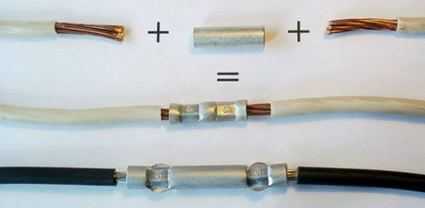

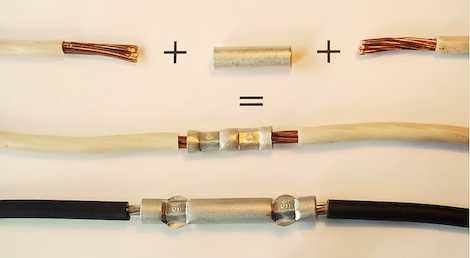

Соединение проводов опрессовкой гильзами

Более подробно процесс опрессовки гильзами рассмотрим на применении этой операции для соединения одножильного провода ВВГнг-3х2,5 мм2 с медной жилой. Так как провода медные гильзы для опрессовки проводов также используются медные.

В общем случае, для соединения провода необходимо выбирать соответствующую по материалу гильзу, чтобы соблюдалось электрохимическое соответствие. Диаметр ее должен немного превышать толщину жилы кабеля. Это один из вариантов соединение проводов опрессовкой гильзами.

Иногда возникают ситуации когда провода нужно немного удлинить, например, при необходимости замены вышедшей из строя розетки или выключателя, вмонтированных в стену, облицованную плиткой или кафелем.

Контакты, естественно, давно заржавели, и удалить старое приспособление, открутив болты невозможно. Остается один выход — отрезать. Но в таком случае в распоряжении останутся обрезки провода, который для монтажа привычными способами не годятся. Винтовую колодку туда не вставить, клемник WAGO тоже.

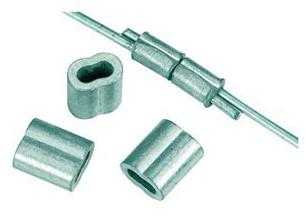

Остается один способ — гильзование, т.е. соединение проводов опрессовкой гильзами. Гильзы для опрессовки изготовляются из меди, алюминия или комбинированного состава, некоторые из модификаций лудятся. Гильзы производятся в полном ассортименте и соответствуют стандартным диаметрам проводов.

Какие гильзы для опрессовки проводов использовать? При их использовании необходимо придерживаться принципа соответствия материалов: медные провода соединяются медными гильзами, алюминиевые — алюминиевыми, медь с алюминием — комбинированными.

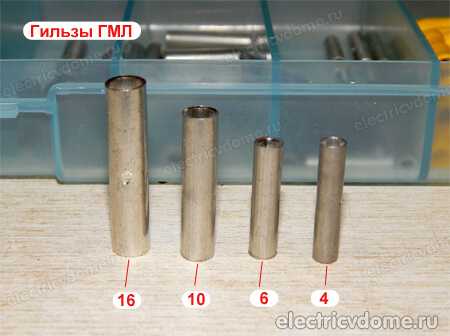

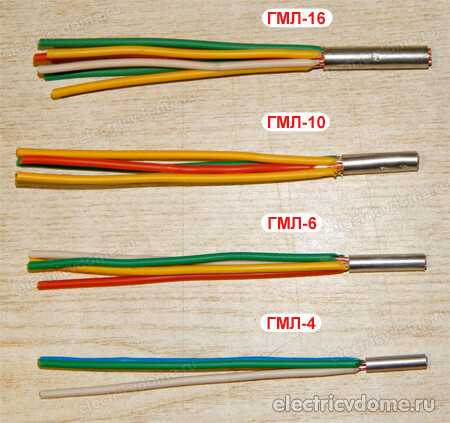

Подробно останавливаться на том какого типа и сечения выбрать гильзу я не буду, об этом я писал в статье гильзы для опрессовки проводов. пожалуйста заходите, читайте, задавайте вопросы. В данной статье я использую гильзы марки ГМЛ – Гильза Медная Лужёная.

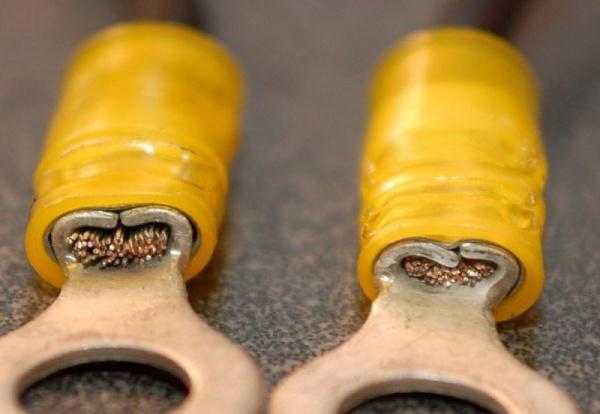

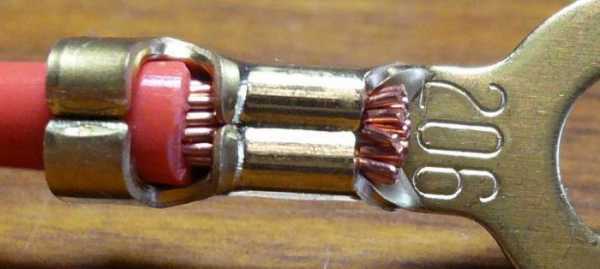

Для соединения многожильных проводов такие гильзы для опрессовки не применяются, в этом случае необходимо использовать специальные изолированные наконечники .

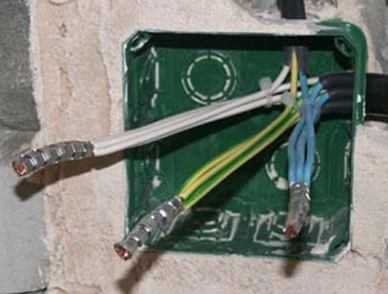

Как выполнить соединение проводов опрессовкой в распределительной коробке

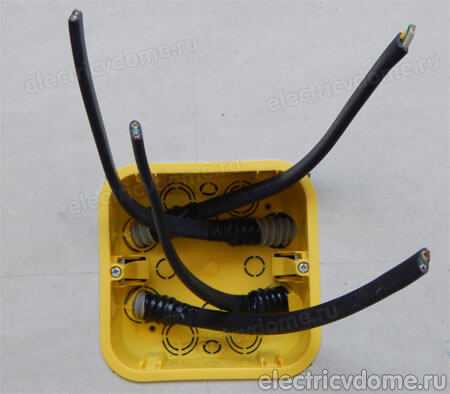

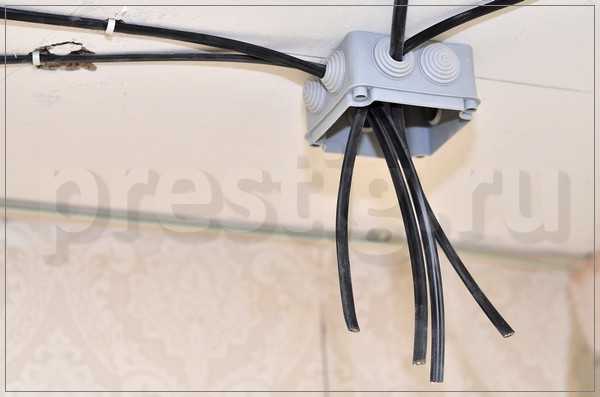

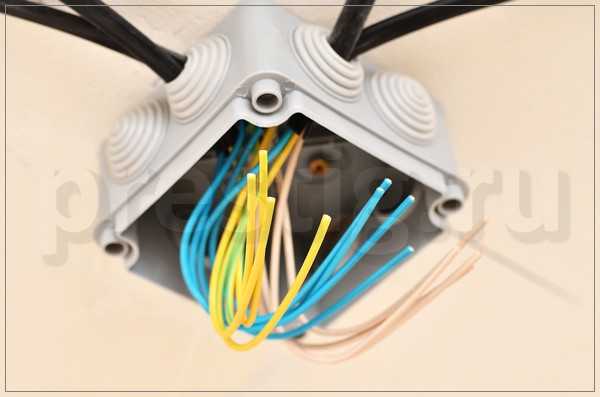

В распределительных коробках наиболее часто возникает задача разводки линии 2,5 мм2 на несколько направлений. Если используются медные провода, то для соединения нужны гильзы для опрессовки проводов из меди и специальные пресс клещи.

Давайте рассмотрим, как выполняется опрессовка проводов гильзами в распределительной коробке, для примера выполним разветвление кабеля в распределительной коробке в трех направлениях.

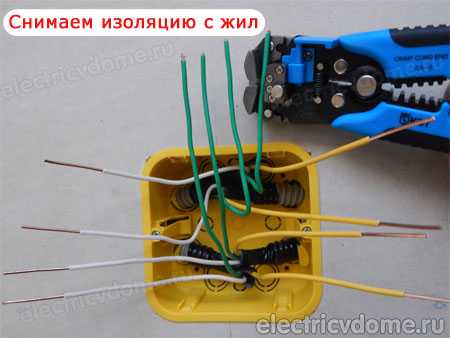

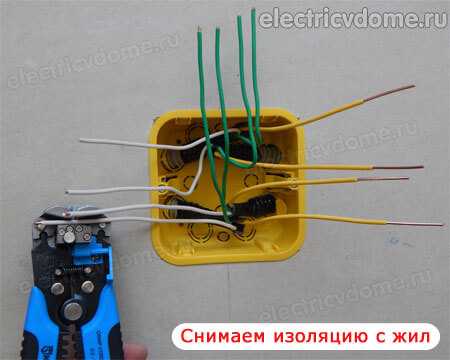

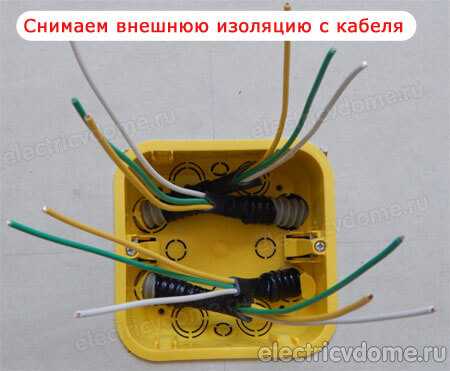

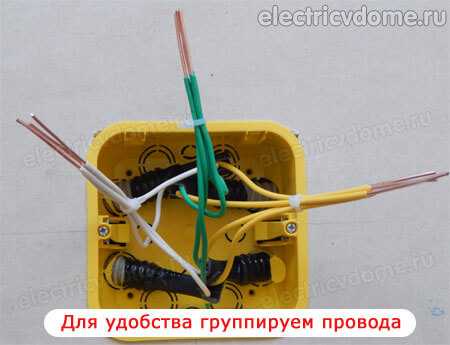

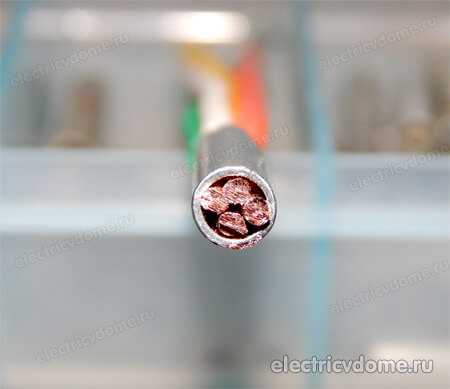

Для начала очищается изоляция с проводов на длину, соответствующую длине гильзы. Зачищенные концы провода вставляются в гильзу очень плотно, чтобы не возникало пустот.

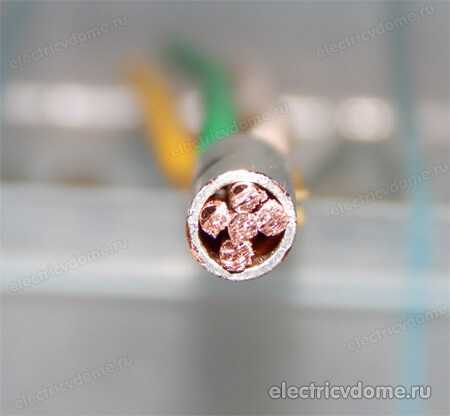

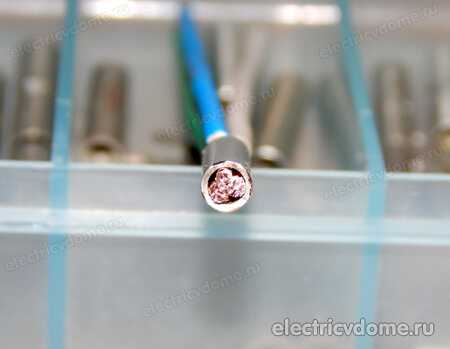

Если они. все же, образовались, что нередко при соединении трех и больше проводов, то из необходимо «забить» отрезками жилы того же провода, длиной соответствующей длине гильзы.

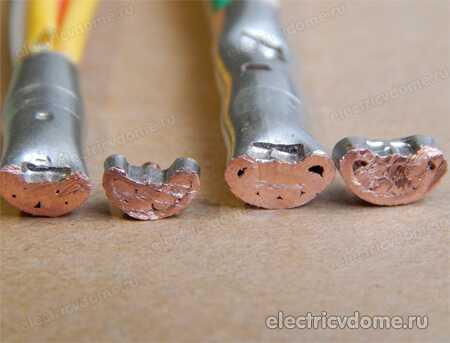

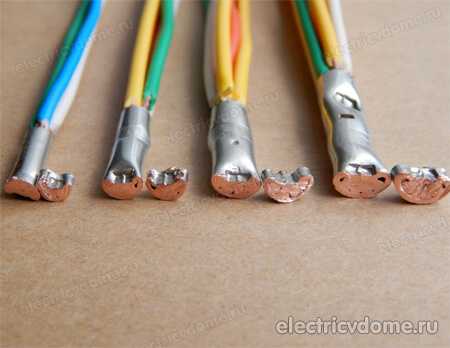

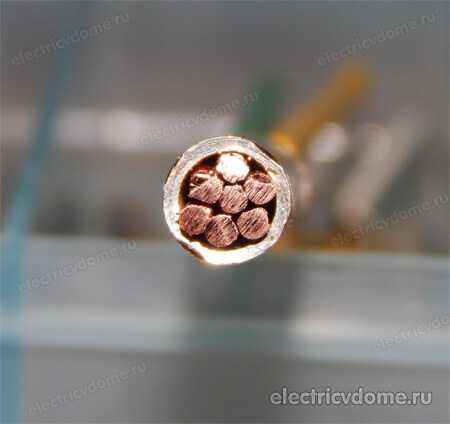

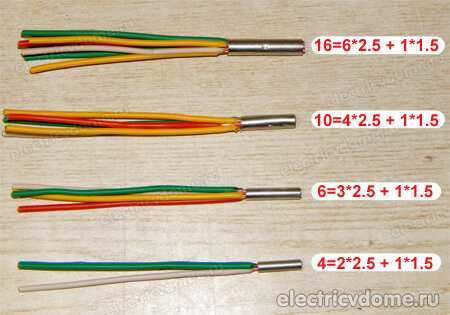

Хочу обратить ваше внимание на один очень важный момент. Если вы спрессовываете несколько проводников в одну гильзу, при стандартном сечении проводов и гильз ни как не получится плотно забить гильзу, в ней всегда остаются пустоты и эти пустоты необходимо заполнять. Для этого нужно «добить» гильзу еще несколькими кусками такого же провода. Это позволит в месте опрессовки создать качественный и надежный контакт.

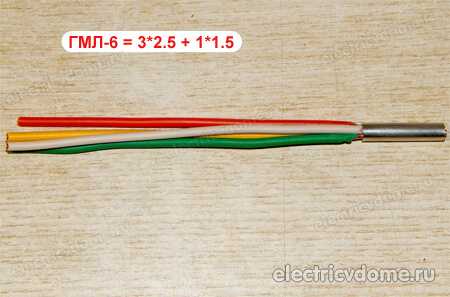

Опрессовка проводов производится двумя-тремя жимами в разных направлениях (для этого пресс клещи нужно всего лиши повернуть на 180 град.). Особенно важно помнить, что провода перед соединением гильзой скручивать нельзя. Для указанной марки провода при соединении четырех веток необходим еще один уплотняющий обрезок провода и гильза, сечением в 2.5 мм2.

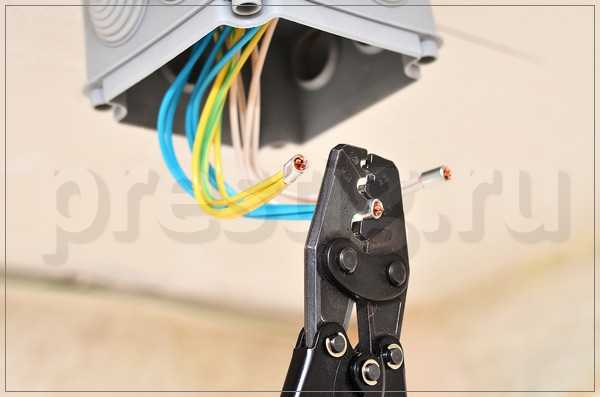

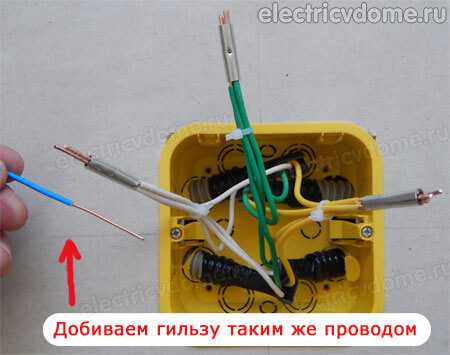

Когда гильзы надеты и плотно добиты кусками провода можно приступать к опрессовки. Для этого я использую ручные пресс клещи ПК-16 .

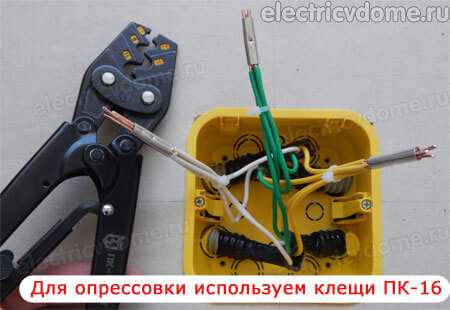

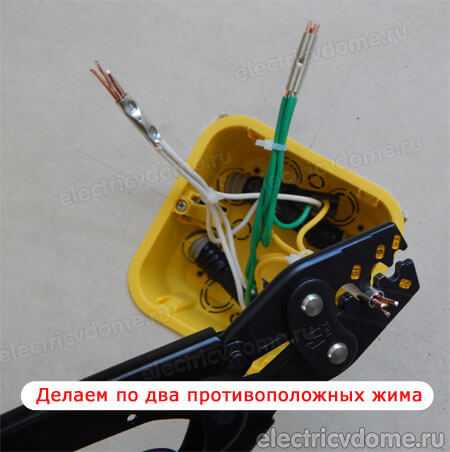

Для того чтобы гильза надежно обжалась делаем два жима по краям гильзы (в начале и у основания). Жимы делаем в противоположных направлениях.

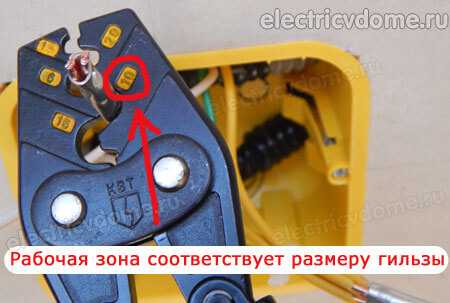

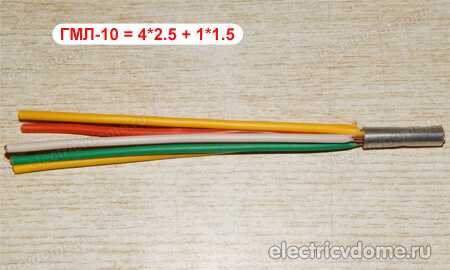

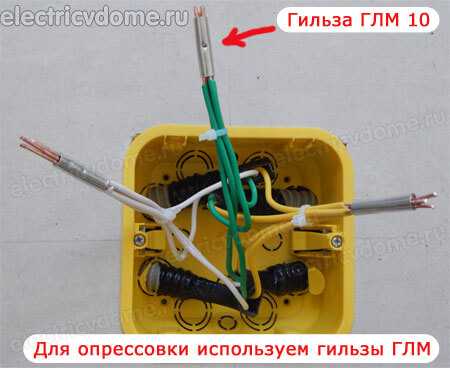

Опрессовка проводов выполняется гильзами ГЛМ-10. В процессе работы рабочая зона клещей должна соответствовать размеру гильзы.

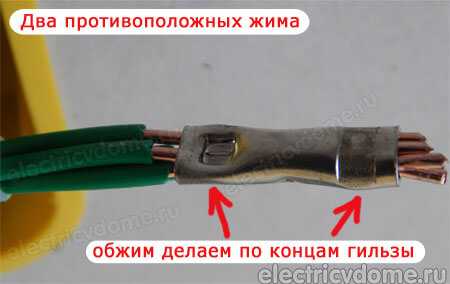

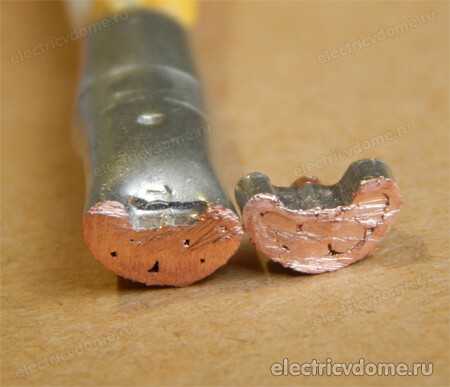

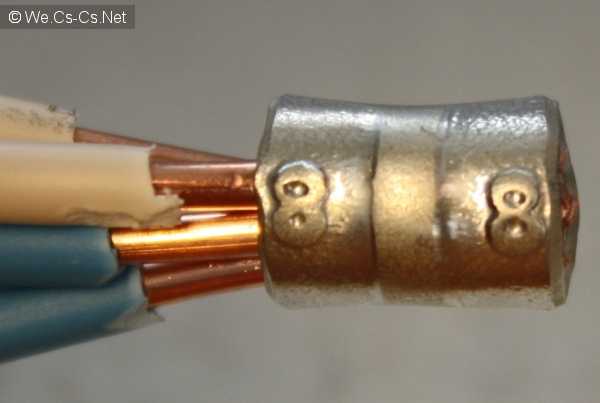

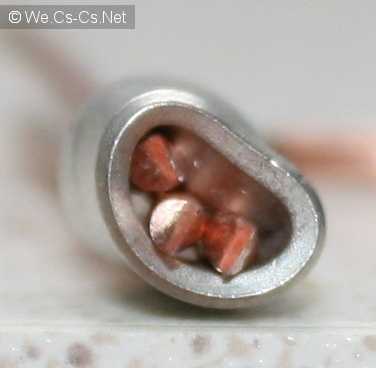

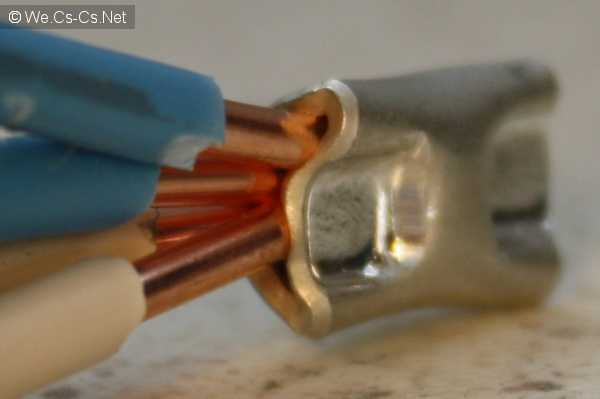

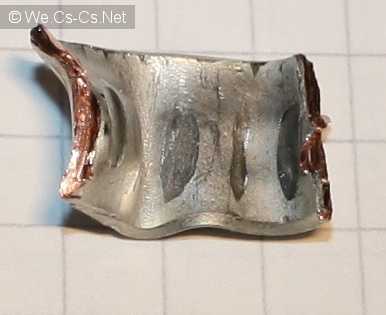

На фото четко показано что гильза обжата двумя противоположными жимами. Это позволяет улучшить качество контакта в месте соединения.

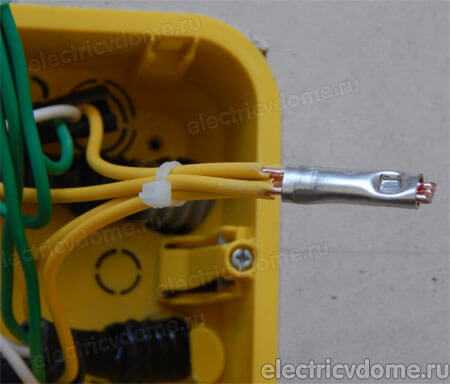

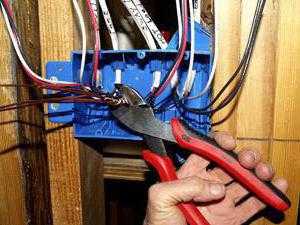

Выходящие наружу кончики проводов обрезаются кусачками под кромку гильзы.

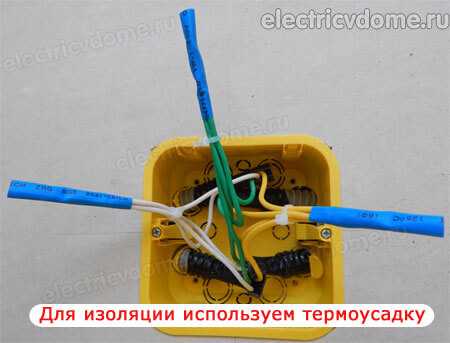

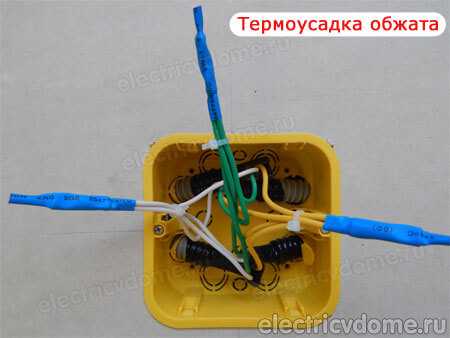

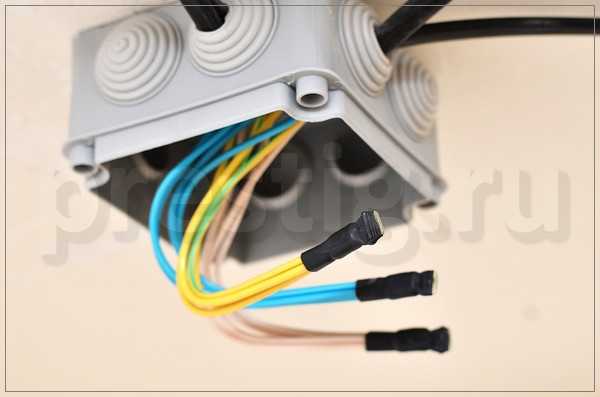

Все соединение изолируется термоусадочной трубкой, длина которой подбирается такой, чтобы она выходила за внешний срез гильзы на 1 см и на 1,5 см заходила на изоляцию. Если термоусадочной трубки нет, можно воспользоваться изолентой.

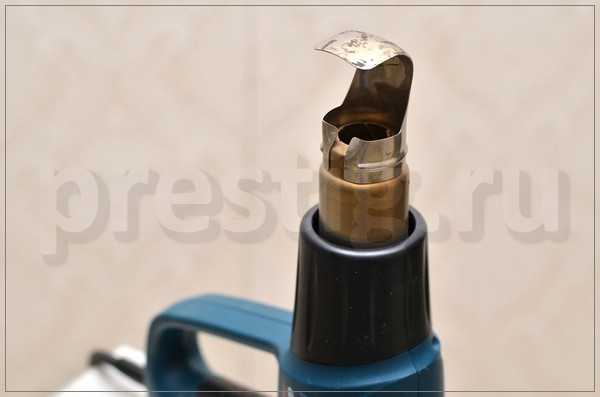

Одетую на гильзы термоусадочную трубку нагреваем с помощью фена. Места соединения после сжатия трубки надежно заизолированы.

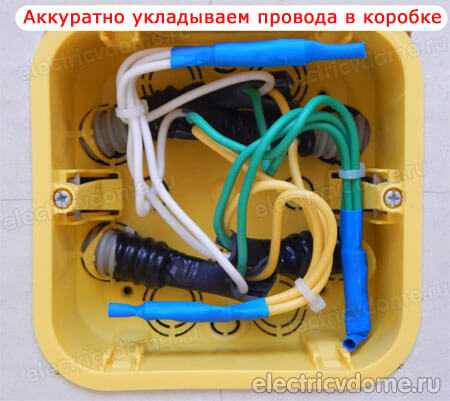

После изоляции аккуратно укладываем провода в распределительной коробке и закрываем крышкой. Все наше соединение проводов выполнено.

Типичные ошибки при соединении проводов опрессовкой

Несколько важных советов для начинающих электриков, или людей, самостоятельно применяющих такой метод соединения как опрессовка проводов гильзами .

1. Применение гильз сечением меньше чем провод.

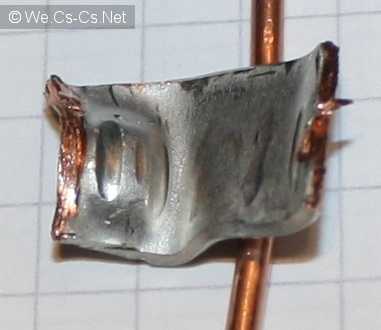

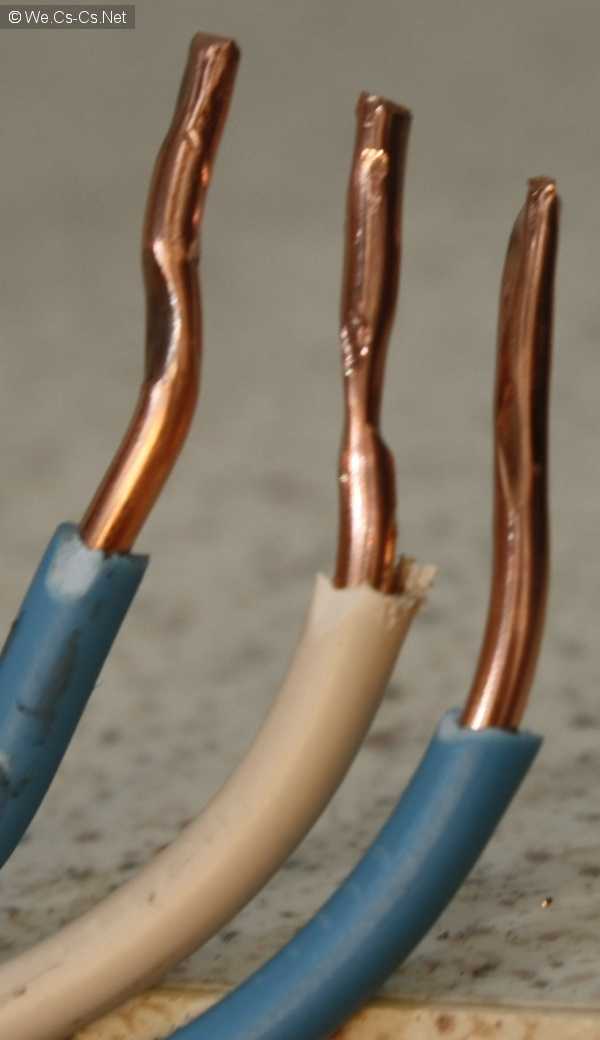

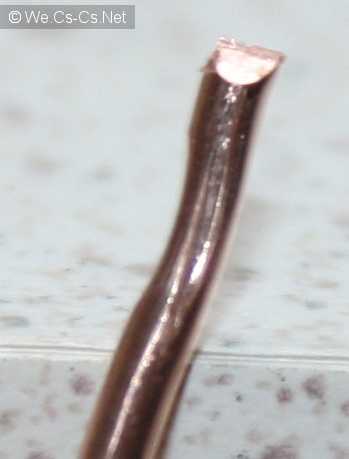

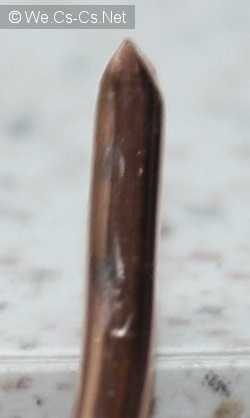

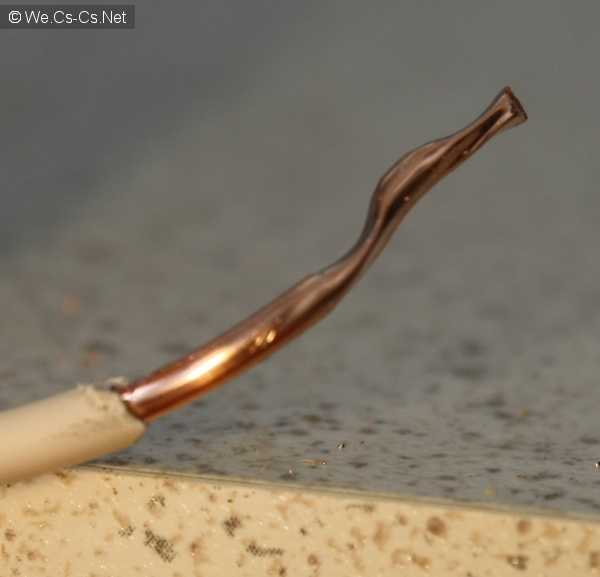

Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.

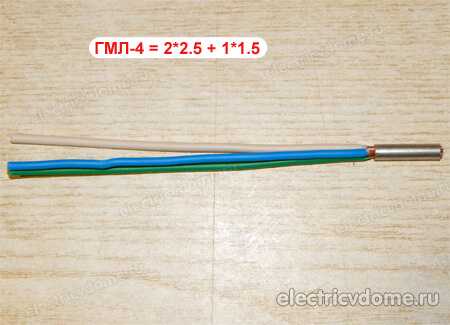

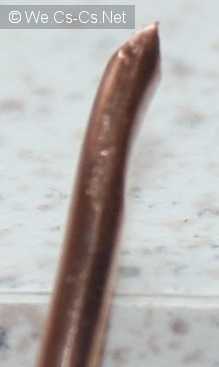

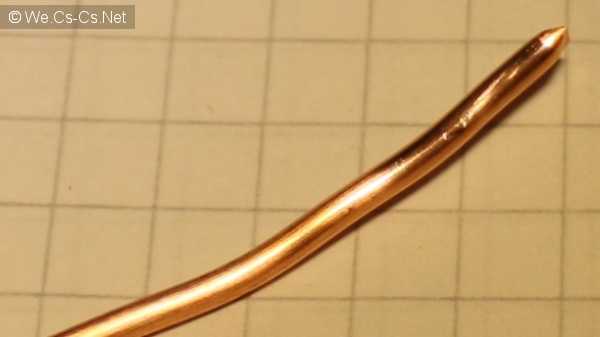

Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.

Утоньшение провода приводит к увеличению сопротивления участка контакта, а также уменьшает его пропускную способность. Поэтому цель сохранения одинаковой проводимости по всей длине линии теряется. В месте соединения провод начинает нагреваться и быстро разрушается, хорошо, если без дыма и пламени.

Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.

2. Использование гильз большого диаметра.

Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.

3. Разрезание гильз на несколько кусков.

Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.

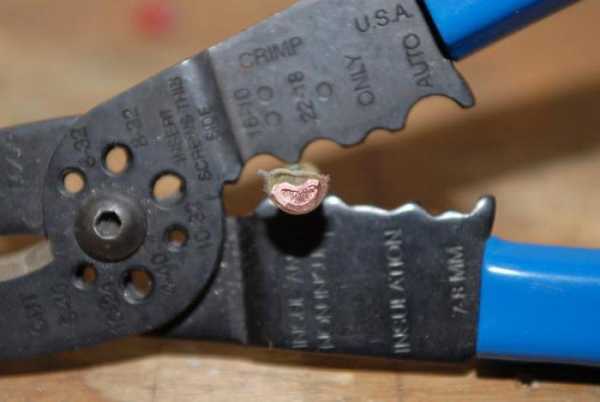

4. Опрессовка проводов гильзами должна выполняться только специальным инструментом – пресс клещами.

Инженерная мысль для производства такой операции, как соединение проводов опрессовкой гильзами. придумала специальный инструмент — пресс-клещи.

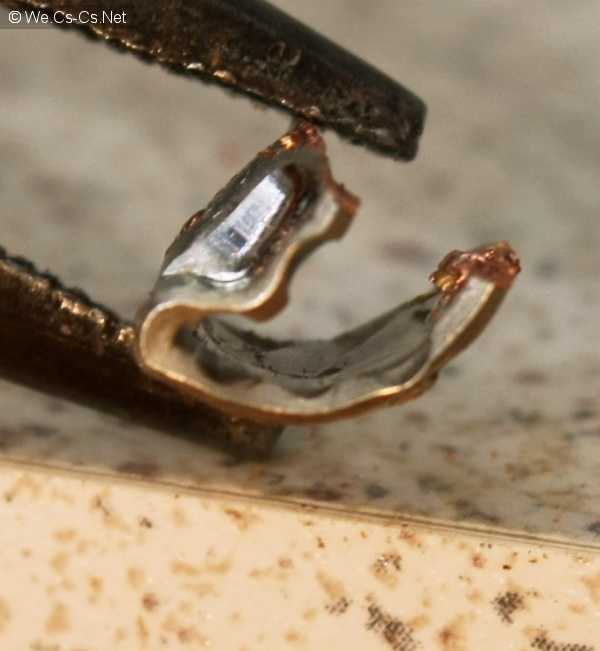

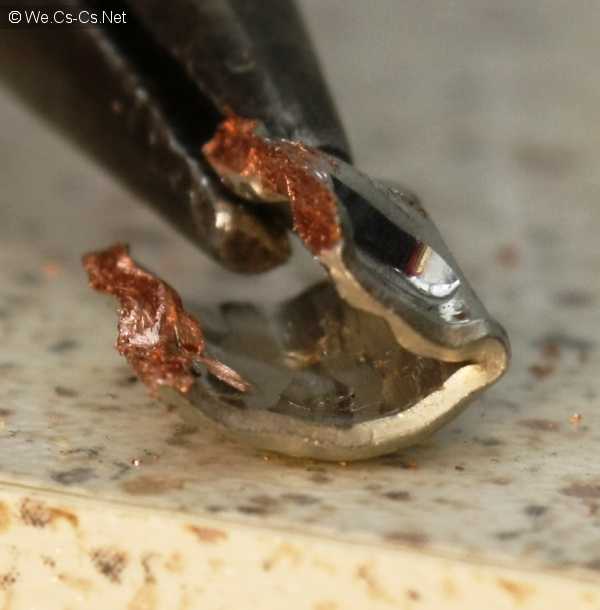

Поэтому использовать для этих целей плоскогубцы, а, тем более, молоток не следует. Можно расплющить провода, изменив их геометрия, а тем самим, сопротивление участка, повредить саму гильзу, переломать провод.

Соединение проводов опрессовкой гильзами — операция не сложная, но требует аккуратности выполнения и соблюдения техники безопасности, как и все работы с электропроводкой. Особенно важны плотность обжима и надежная изоляция участка соединения. Самодельные гильзы использовать не рекомендуется. Сильно на них сэкономить не удастся, а надежность соединения будет значительно ниже, чем при использовании заводских гильз.

Опрессовка проводов с помощью гильз

December 28, 2016

Сейчас есть огромное количество технологий, позволяющих быстро и надежно соединить электрические провода и кабели. Каждый из способов имеет как плюсы, так и минусы. Провода и кабели соединяются методом сварки или же пайки. Можно использовать скрутку или скрепить проводники клеммными колодками, СИЗами. Все эти методы хороши и эффективны. Но когда необходимо получить действительно качественное соединение, поможет опрессовка поводов.

Результат такого метода – хороший контакт, защищенный от окислительных процессов и особо прочное соединение. Единственный минус – неразъемность. Отсоединить два кабеля уже не выйдет. Придется только резать. Опрессовка проводов выполняется с применением специальных наконечников – гильз. Их можно приобрести в любом строительном магазине или на рынке. Стоимость данных элементов – около 1 доллара за единицу.

В них вставляются жилы. А сама гильза затем при помощи ручного пресса деформируется, за счет чего и создается надежное электрическое соединение.

Почему опрессовка – это надежно?

Соединение проводов опрессовкой – максимально крепкий способ соединения. Такой надежности не может обеспечить ни один существующий вариант крепления. Для того чтобы получить качественное соединение, должна обеспечиваться достаточная площадь контакта и прочность. Популярная у домашних мастеров скрутка двух проводников не дает ни того, ни другого. При скрутке проводники часто окисляются (даже при наличии изоленты). А это не очень хорошо сказывается на электрическом контакте. Применение изолирующих зажимов или СИЗ позволяет улучшить некоторые характеристики прочности для простой скрутки.

Однако стопроцентной гарантии надежности такого соединения здесь тоже нет. Клеммники – это идеальное решение, но вот в случае с большой силой тока они не подходят. Хорошего контакта можно долбиться при помощи пайки. Здесь и прочность, и отличный контакт. Но есть минусы такого соединения. Припой может греться, если через проводники проходит большой ток. Также паять провода не всегда удобно и безопасно.

Идеального контакта можно добиться при помощи сварки. Однако инструменты для создания такого соединения довольно дорогие и доступны далеко не всем. Также работа с этими приспособлениями требует определенных навыков. Опрессовка проводов позволяет получить идеальный электрический контакт, а само соединение будет максимально надежным с точки зрения прочности. Разорвать подобный крепеж весьма трудно.

Особенности соединения

Технология подразумевает два варианта опрессовки. Это способ местного вдавливания и сплошного обжатия. Для работы применяются медные или алюминиевые провода. Гильза также должна быть из этих материалов. Существуют еще элементы из медно-алюминиевого сплава.

Так как алюминиевые кабели склонны к появлению на них окислительных пленок, то гильза должна предварительно зачищаться и обрабатываться специальными смазочными материалами. Медные провода тоже предварительно обрабатываются. Использование в процессе смазочных материалов снижает риск возможного повреждения жил. Также заметно снижается сила трения. Опрессовка выполняется ручным или гидравлическим инструментом. В последнем случае – фигурным прессом. Обычно он используется на крупных производствах.

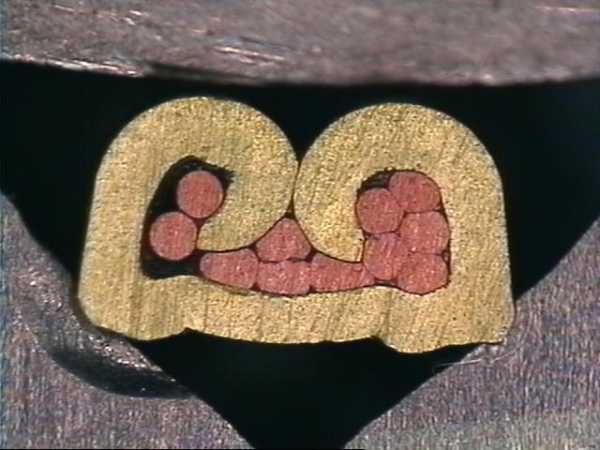

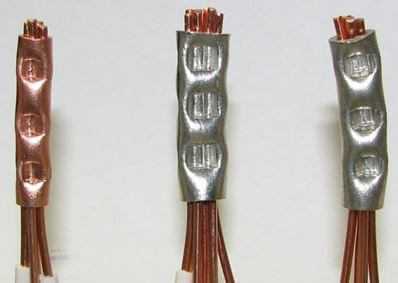

Как это работает? Два конца кабеля обжимают до принятия ими круглой формы. Далее жила вставляется в гильзу до упора. Можно соединять не точно встык. Но в этом случае сечение всех жил не превышает втулочное. В случае с местным сдавливанием, контакт напрямую зависит от глубины ямок. Последние можно измерить штангенциркулем. Если используется сплошное обжатие, тогда проверяют площадь сечения. Затем, когда опрессовка проводов выполнена успешно, необходимо обработать внешний слой изолентой или же локотканью. Далее провод и кабель аккуратно укладывают в распределительном коробе.

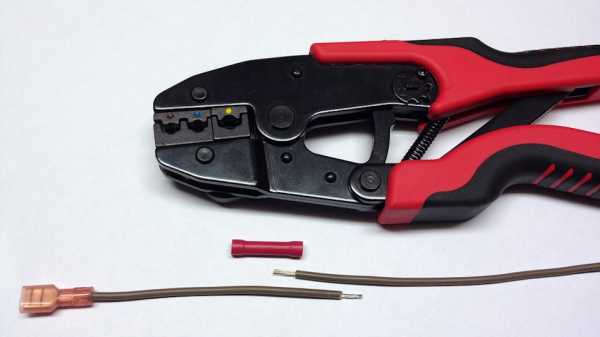

Необходимый инструмент

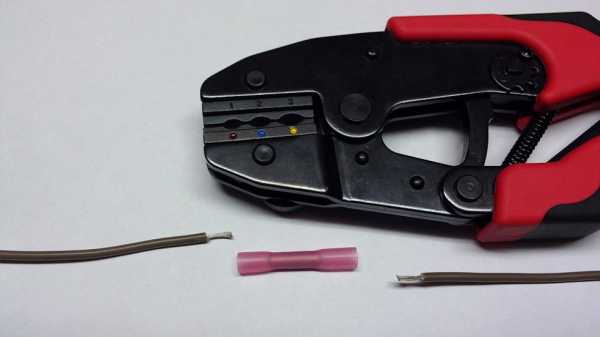

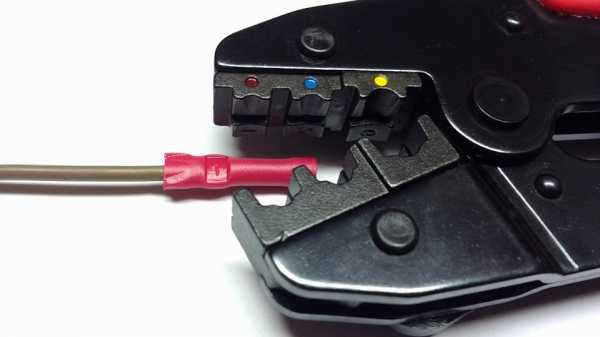

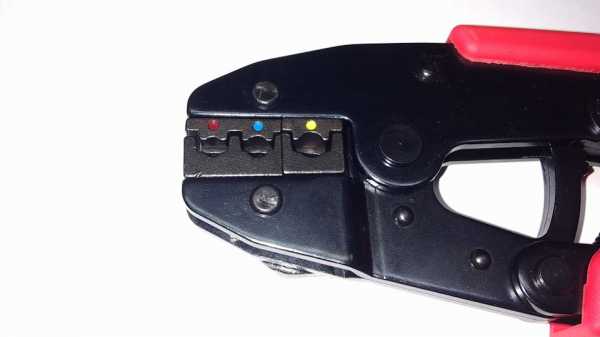

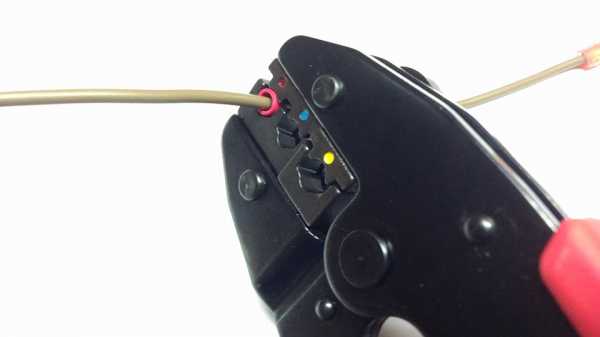

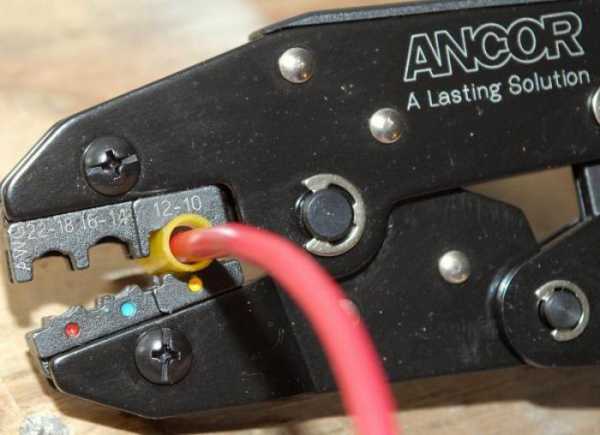

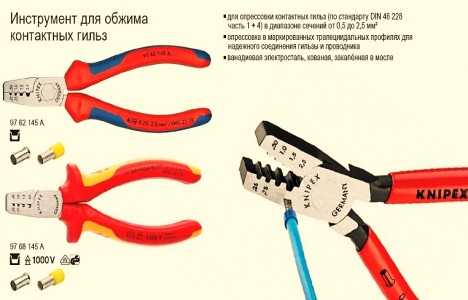

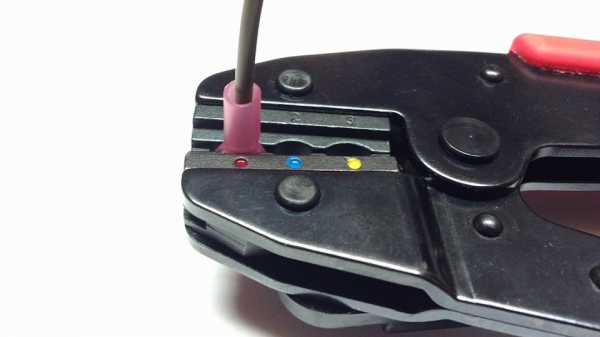

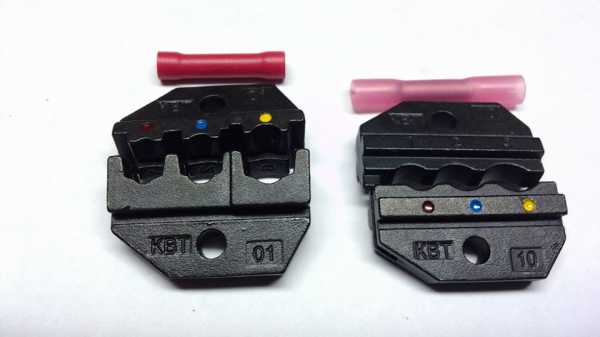

Для того чтобы соединить провода или жилы кабеля таким образом, понадобится специальный инструмент. Это механические пресс-клещи. Они позволяют довольно плотно зажимать концы гильзы на всей ее длине.

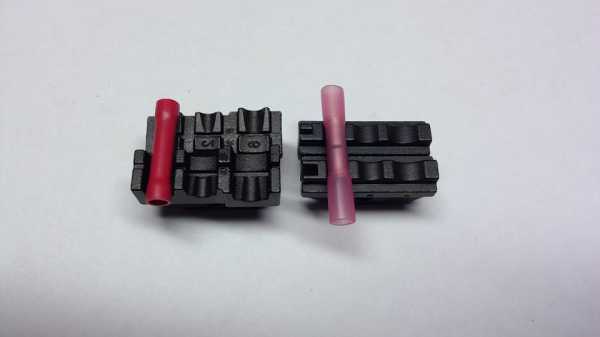

Ручной инструмент позволяет сжать наконечник, сечение которого составляет менее 120 мм 2. Более крупная гильза сжимается с помощью гидравлического инструмента. Если стоит задача выполнить соединение нескольких жил кабеля различных размеров, тогда лучше применить инструмент для опрессовки проводов другого типа. Такие клещи оснащены сменными пуансонами и матрицами под разные сечения.

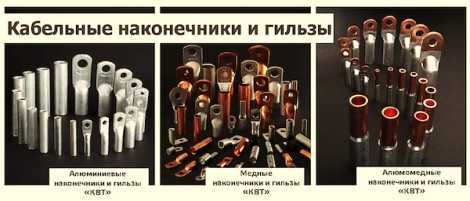

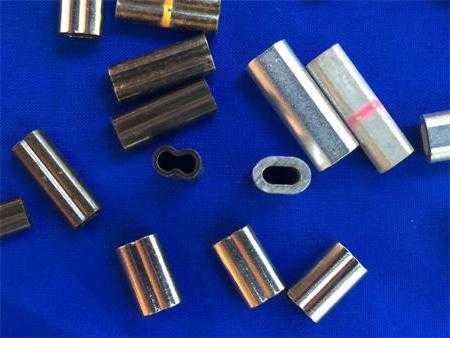

Гильзы для проводов под опрессовку и их разновидности

Чтобы получить идеальное соединение, необходимо верно подобрать гильзу или наконечник. В технических документах гильзы для опрессовки проводов имеют определенные обозначения. Итак, существуют следующие виды наконечников:

• Медные.
• Алюминиевые.
• Комбинированные.
• Изолированные наконечники.

Медные детали используются для работы сугубо с медными кабелями и проводниками. Они разделяются на два вида – ГМ и ГМЛ. Первые – это обыкновенные медные соединительные гильзы. Они никак не защищены, не имеют защитных покрытий, предварительно не обработаны. Внешний вид напоминает не что иное, как обыкновенную трубку. ГМЛ – это тоже медная гильза, но она луженая.

Поверхность такого наконечника покрыта слоем специального олово-висмутового сплава. Данный защитный слой препятствует окислительным и коррозионным процессам. Медь быстро окисляется, а защитный сплав позволяет избежать этого. После соединения с использованием ГМЛ провода из меди не вступают в реакции окисления. Некоторые специалисты используют медные луженые гильзы для проводов по опрессовку вместе с алюминиевыми проводниками. По мнению мастеров, оловянный слой не дает прямого контакта между проводником и медной гильзой. Но так делать не рекомендуется. В процессе деформации нарушается целостность защитного слоя, а коррозия – это только дело времени.

Алюминиевые гильзы

В технических документах они обозначаются, как «ГА» и подходят только для работы с алюминием. Не стоит использовать их для проводов из других материалов.

Комбинированная гильза

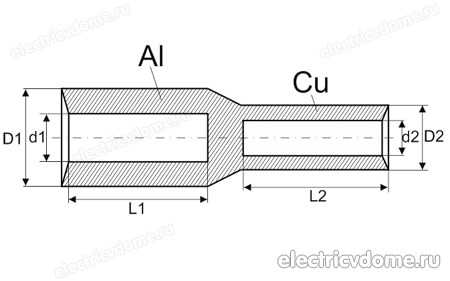

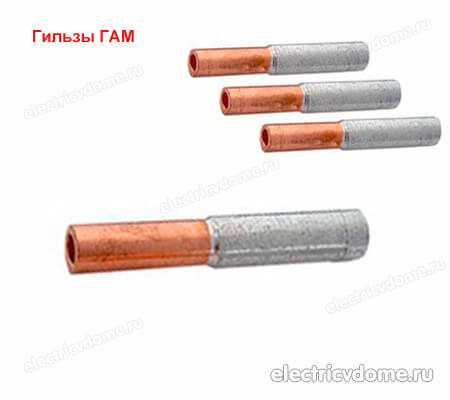

Это алюминие-медные наконечники. Они обозначаются в документах как ГАМ.

С их помощью осуществляется опрессовка медных проводов встык с алюминиевыми. Эти приспособления отлично подойдут в тех случаях, когда необходимо наращивать новый кабель со старой проводкой. С одной стороны в патрон вставляют медную жилу, с другой – алюминиевую. Две части такого патрона соединены между собой фрикционной сваркой.

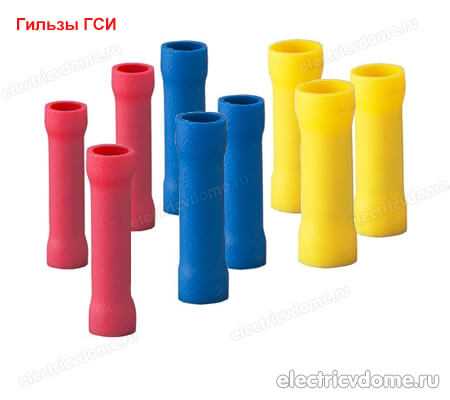

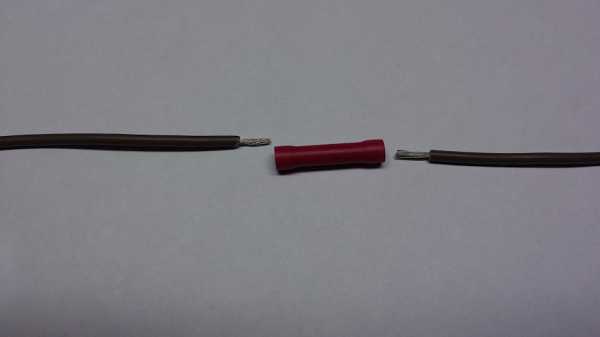

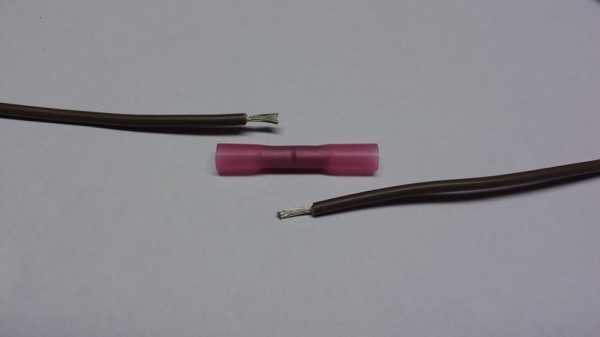

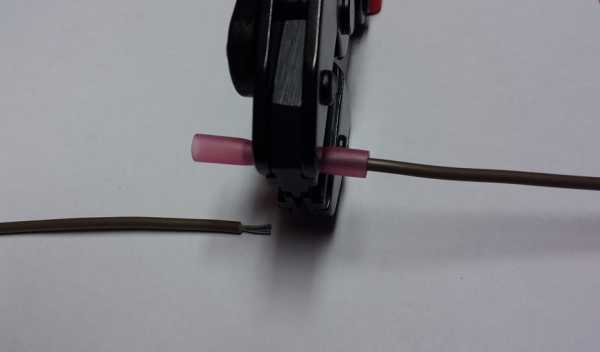

Гильзы ГСИ

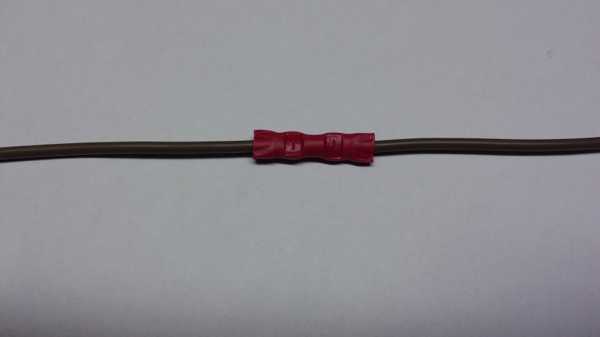

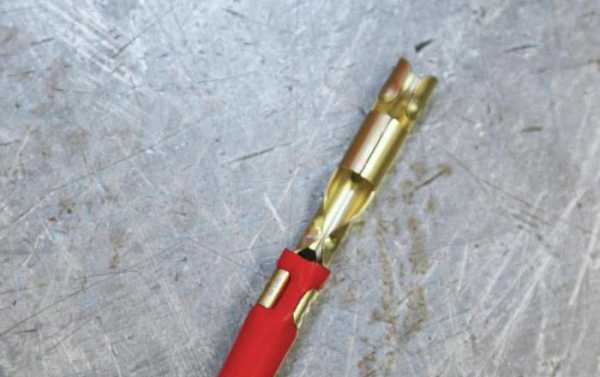

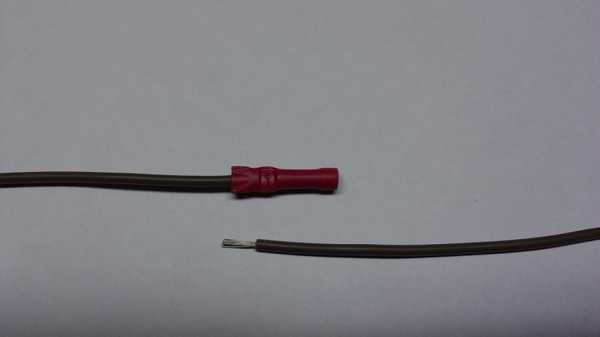

Это изолированные наконечники для проводов под опрессовку. Данная гильза представляет собой обычный наконечник с оловянным сплавом. Сверху деталь покрыта изоляцией из поливинилхлорида. При помощи такого приспособления отлично соединяются между собой многожильные кабели с медными составляющими. ГСИ хороша и удобна в работе – нет нужды снимать с нее изоляцию перед процессом.

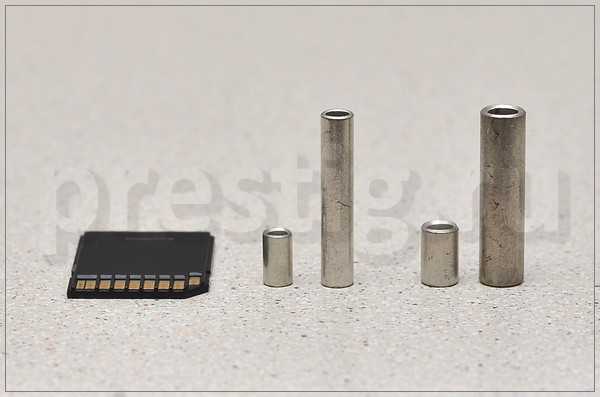

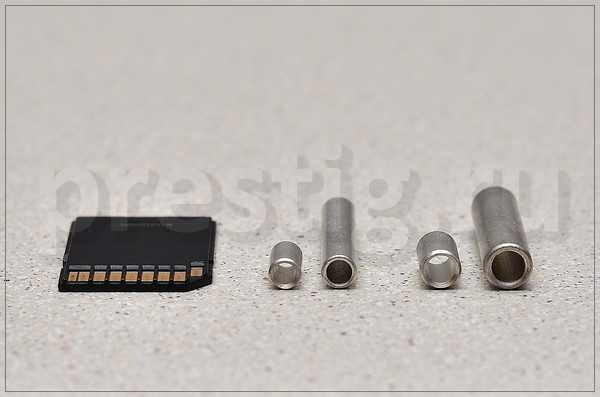

Размеры наконечников, особенности конструкции

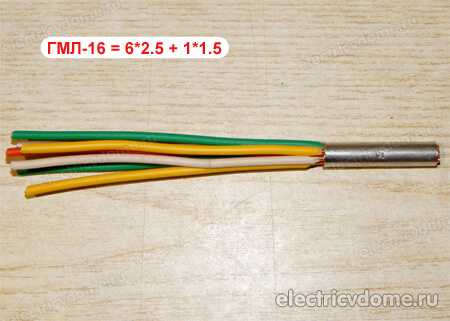

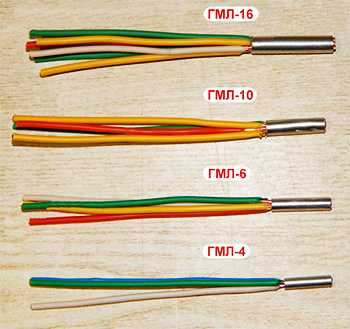

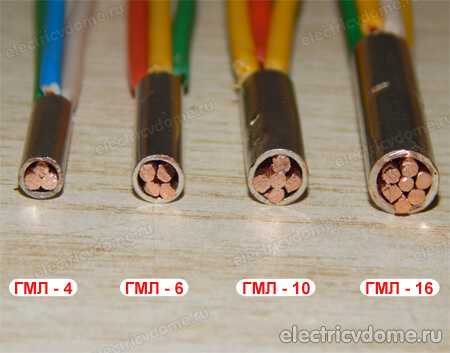

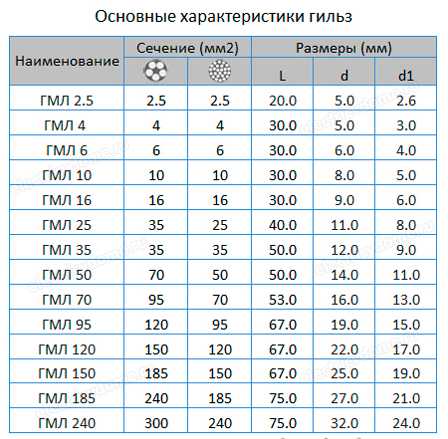

Минимально доступные сечения для ГМЛ – 1,5 мм 2. Далее размеры растут – 2, 4, 6, 10 мм 2 и выше. По этим значениям можно сказать, что сечения гильз равны тем, что имеются у проводов и кабелей. Расшифровать обозначения наконечников довольно просто. К примеру, ГМЛ-6 – это медный наконечник, луженый. Сечение составляет 6 мм 2. В случае с комбинированными гильзами в маркировке указывается два размера – для алюминиевого провода и для медного. К примеру, ГАМ 16/10 – 16 для алюминия, а 10 – для меди.

По конструкции гильзы могут быть сквозными в виде полой трубки или же с перегородкой. Вторые применяются, если выполняется опрессовка проводов наконечниками встык. Эти перегородки находятся посредине гильзы. С их помощью можно регулировать глубину захода кабеля. Если необходимо нарастить его, то оба конца зайдут в наконечник на одинаковую длину.

Ошибки при работе по опрессовке

Часто начинающие специалисты в работе с электрикой могут делать ошибки. Особенно их совершают домашние мастера в процессе ремонта дома или квартиры. Рассмотрим самые типовые из них, которые допускаются в процессе соединения методом опрессовки. Сечение гильзы меньше, чем провода. Никогда при соединении не стоит пытаться уменьшить кабель и подстроить его под размер наконечника.

Это может привести к повышению электрического сопротивления и снижению пропускной способности. В местах таких соединений жила будет сильно нагреваться, а со временем просто разрушится. Вторая популярная ошибка – гильза, диаметр которой больше, чем нужно. В этом случае не удастся получить необходимой механической прочности соединения. Даже согнув жилу несколько раз, хорошего соединения все равно не получить.

Разрезание гильзы

Когда выполняется опрессовка медных проводов или любых других в условиях дефицита гильз, многие пытаются резать наконечник на несколько частей. Связано это с экономией денег. Но такое действие приведет лишь к повышению сопротивления и нагреванию. Также провод будет плохо обжиматься. Соединение осуществляется только предназначенным для этого инструментом. Не стоит пытаться выполнить задачу обжима и опрессовки молотками, плоскогубцами или иным другим инструментом. Элемент не примет нужную форму и не закрепит провод. Так можно навредить гильзе и кабелю.

Опрессовка – это надежный способ соединить два провода или жилы и получить хороший контакт. Но необходимо использовать только предназначенные для этого приспособления. В результате вы получите качественное неразъемное соединение, которое не будет окисляться.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Соединение проводов и кабелей гильзами

12.10.2016 1 комменатрий 4 974 просмотров

Существует множество способов соединений электрических кабелей. которые обладают своими преимуществами и недостатками. Их можно не только объединять сваркой или паять, но также скручивать, закреплять в клеммных колодках, скреплять СИЗами. Одним из самых надежных и оптимальных соединений считается опрессовка проводов гильзами. Благодаря такому методу можно получить хороший электрический контакт и высокую механическую прочность. Опрессовка – это неразъемное соединение и после нее провод разъединить не получится, его можно только обрезать. Делается она следующим образом: гильза и жилы, что вставлены в нее, деформируются под действием пресса и формируется надежный электрический контакт, удовлетворяющий правила ПУЭ.

Какие используются инструменты?

Для того чтобы выполнить такой тип соединения чаще всего используются специальные инструменты для опрессовки проводов, такие как механические и ручные пресс-клещи. С их помощью можно плотно зажать контакты по всей длине. Ручными клещами может сжиматься гильза с сечением меньше 120 мм2. Гильза с большим сечением соединяется уже без клещей, а с помощью инструмента с гидравлическим приводом.

Если необходимо сделать обжим нескольких жил различного размера, то следует использовать клещи, которые имеют матрицу для разных сечений и регулируемые пуансоны. Преимущество такого инструмента в том, что отпадает необходимость постоянно что-то переустанавливать, достаточно лишь повернуть матрицу или винт пуансона до требуемого сечения.

Соединение проводов опрессовкой – это самый оптимальный способ относительно механической прочности, но он считается неразборным. Чтобы рассоединить кабель, нужно отрезать определенный участок. А чтобы соединить их, подойдет любой проводник произвольного сечения (как медные, так и алюминиевые).

Технология опрессовки

Существует два метода, с помощью которых осуществляется опрессовка:

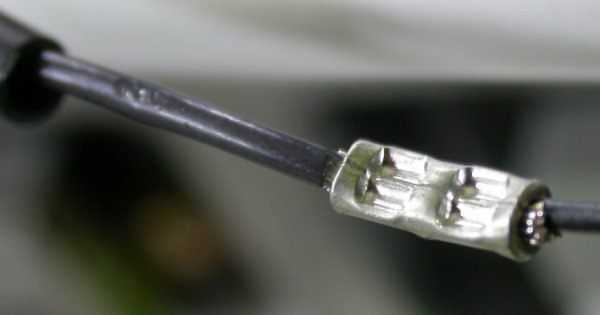

• местное вдавливание;
• сплошное обжатие.

Провод для обжима используется медный или алюминиевый. Поэтому и гильза может быть либо из меди, либо из алюминия. Бывает еще медно–алюминиевая. Так как кабель из алюминия склонен к формированию окислительной пленки, то алюминиевая гильза должна поддаваться зачистке и обработке особенной смазкой. Провод из меди также подлежит обработке смазкой. С ее помощью уменьшается вероятность повреждения жилы при опрессовке и снижается трение.

С помощью специального фигурного пресса концы жил в кабеле обжимаются до круглой формы. Затем кабель вставляется в патрон до упора. Соединение может быть сделано не встык, а, например, с заводом. Тогда общее сечение всех проводов не должно превышать сечение втулки.

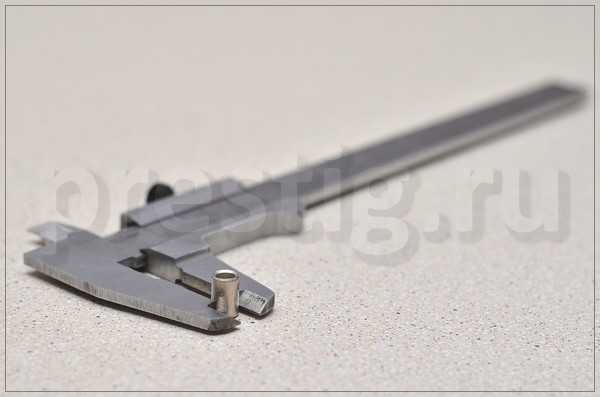

Если использовать метод местного вдавливания, то качество контактного обжима нормируется глубиной ямок. Они измеряются специальным штангенциркулем. А если применяется метод сплошного обжатия, то проверяются габаритные размеры образовавшегося сечения.

После того как была осуществлена опрессовка, в месте соединения необходимо создать внешний изолирующий слой с помощью изоленты или локоткани. После изоляции следует аккуратно сложить провод и кабель в распределительной коробке.

На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:

Требования к размерам прессованных соединений

Существует стандартное гнездо, которое имеет свои размеры и диапазон сечения (соответственно ГОСТ). Ниже приведен пример, где указывается гильза медно-луженая.

Что касается маркировки, то она расшифровывается следующим образом:

Стандартные ошибки при обжиме

Существует несколько типичных ошибок, которые совершают начинающие электрики или те, кто сам осуществляет процесс опрессовки жил. Например:

1. Использованная гильза имеет сечение меньше чем провод. Никогда не нужно уменьшать кабель и подстраивать его под диаметр гнезда. Это повергает к повышению сопротивления и уменьшению пропускной способности. Там, где было совмещение, жила будет нагреваться и разрушаться.
2. Гильза с большим размером. Если гнездо используется с большим диаметром, то это не принесет крепкого и надежного объединения. Даже если сгибать провод в несколько раз, это не приведет к хорошей работе, так как механическая прочность упадет почти в два раза.
3. Разрезание патронов. Для того чтобы сэкономить на гнезде некоторые предпочитают разрезать заводской патрон на несколько частей. Это повергает к увеличению сопротивления, к тому же работать клещами будет очень неудобно.
4. Опрессовка должна осуществляться исключительно пресс-клещами. Для этого метода совмещения были придуманы особые инструменты. Поэтому не стоит применять плоскогубцы или молоток, так как это может повредить как гнезду, так и кабелю. Чтобы этого не случилось необходимо пользоваться таким инструментом, как пресс-клещи, так как они значительно упрощают работу в обжатии кабельных соединений.

Вот и все, что хотелось рассказать вам о том, как производится опрессовка проводов гильзами. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Нравится( 0 ) Не нравится( 0 )

Источники: http://electricvdome.ru/instrument-electrica/opressovka-provodov.html, http://fb.ru/article/285396/opressovka-provodov-s-pomoschyu-gilz, http://samelectrik.ru/soedinenie-provodov-i-kabelej-gilzami.html

Читайте также

stroyka.ahuman.ru

Гильза ГМЛ. Соединительные гильзы для проводов под опрессовку

Бесперебойная подача электроэнергии возможна только при надежном соединении электрических проводов. Нередко для этой цели применяется технология скрутки. Но соединенные таким способом провода склонны к перегреву и окислению. Из-за несовместимых друг с другом электрохимических свойств металлов скрутку алюминиевых и медных проводов выполнять нежелательно. В таких случаях рекомендована опрессовка гильзами.

ГМЛ — что это такое?

Для соединения электрических проводов из меди методом скрутки используются медные гильзы. Аббревиатурой ГМ обозначается обычная, без какого-либо покрытия, медная гильза. ГМЛ – это медная гильза, прошедшая процедуру лужения. На нее наносится специальный олово-висмутовый слой. Это особенно необходимо для изделий, выполненных из меди, так как данный материал склонен к окислению.

За счет этого покрытия гильзы медные луженые не подвержены коррозийным процессам и не вступают в реакцию c жилами. Эти изделия не рекомендуется использовать в электромонтажных работах совместно с алюминиевыми проводами. Объясняется это тем, что при сжатии защитное покрытие может разрушиться, и гильза ГМЛ вступит в химическую реакцию с алюминием.

Типы гильз

Соединительные гильзы могут быть таких видов:

• ГА. Под этой аббревиатурой значится гильза, изготовленная из алюминия. Данный тип применяется для соединения исключительно алюминиевых проводов.
• ГАМ. Это комбинированный тип. Часто такие гидьзы еще называют алюмо-медными. Используются для стыковых соединений алюминиевых и медных проводов (наращивание в старой электропроводке). Поскольку алюминий обладает большим сопротивлением, чем медь, то в изделиях типа ГАМ алюминиевую часть производят с увеличенным диаметром.
• ГСИ. Изолированные соединительные гильзы представляют собой луженые изделия, на которые нанесена поливинилхлоридная изоляция. Применяются для соединения многожильных медных проводов. Во время опрессовки изоляция не снимается. Жим при помощи специальных клещей можно делать прямо через покрытие.

Трубки для соединения силовых кабелей

Для монтажа кабелей в контрольно-измерительных приборах, электрощитках и машиностроении используются кабельные гильзы. Они обеспечивают хороший контакт во время монтажа и предотвращают разделение жил кабеля во время его использования.

Кабельные гильзы обладают высокой устойчивостью к деформированию и защищают провод от механических повреждений. Это существенно продлевает эксплуатационный срок изделия.

Виды кабельных гильз

В зависимости от способа монтажа гильзы предназначаются:

• Для опрессовки. Монтаж осуществляется при помощи кабельных прессов.
• Для пайки. По сравнению с опрессовкой, данный способ соединения более трудоемкий.
• Для соединения болтами. Работа осуществляется без использования специального инструмента.

Сечение гильзы ГМЛ

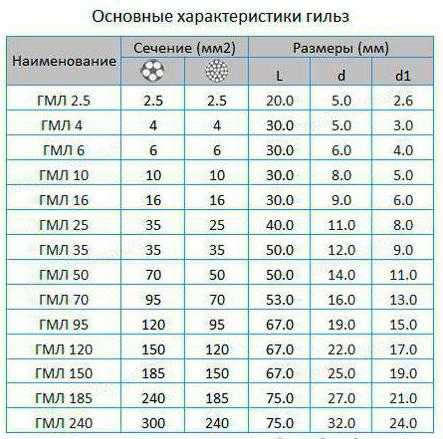

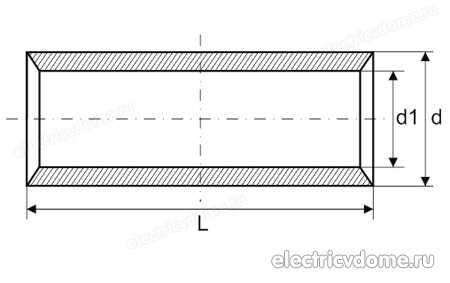

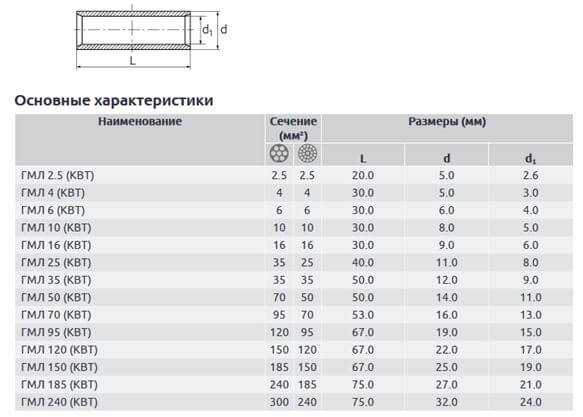

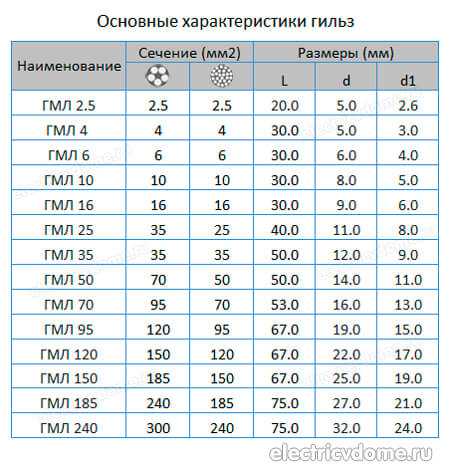

Размеры и диапазон сечений показаны в таблице. Стандартное минимальное сечение составляет 1,5 кв. мм. Далее идет по нарастающей: 2,5 кв. мм, 4-6-10 кв. мм. Гильзы медные луженые своими параметрами соответствуют сечению провода. Профессионалы-электрики применяют упрощенные названия: «четверки», «десятки» и т. д. «Шестеркой» называется имеющая 6-миллимеровое минимальное сечение луженая медная гильза. ГМЛ-6 – такое обозначение можно увидеть в технической документации.
