Чем отличается автомат от узо: Отличие автомата от УЗО

Отличие автомата от УЗО

Чем отличается УЗО от автомата

Как говорилось выше у этих устройств разные функции, похожи они только по типу крепления и по внешнему виду.

Чем отличается УЗО от автомата

Автоматический выключатель

Основа работы автоматического выключателя – это создание защиты электропроводки от повреждений при коротком замыкании и длительной перегрузке по току. Без автомата электропроводку нужно было бы менять очень часто, потому что токи короткого замыкания расплавили бы провода, а токи перегрузки сожгли бы всю изоляцию проводов.

В составе автомата имеется электромагнитная защита от высоких токов короткого замыкания. Она представляет собой электромагнитную катушку с сердечником.

В момент короткого замыкания катушка создает электромагнитное поле и намагничивает сердечник, что заставляет его толкать защелку спускового механизма и автомат отключается. Если возникли токи перегрузки, то нагреваясь и изгибаясь, биметаллические пластины, двигают рычаги и заставляют спусковой механизм сработать.

Автоматический выключатель АВВ

Время отключения защиты от перегрузки прямо зависит от силы тока перегрузки. В корпусе автомата имеется также дугогасительная камера, которая предназначена для гашения искры и увеличивает срок службы контактов.

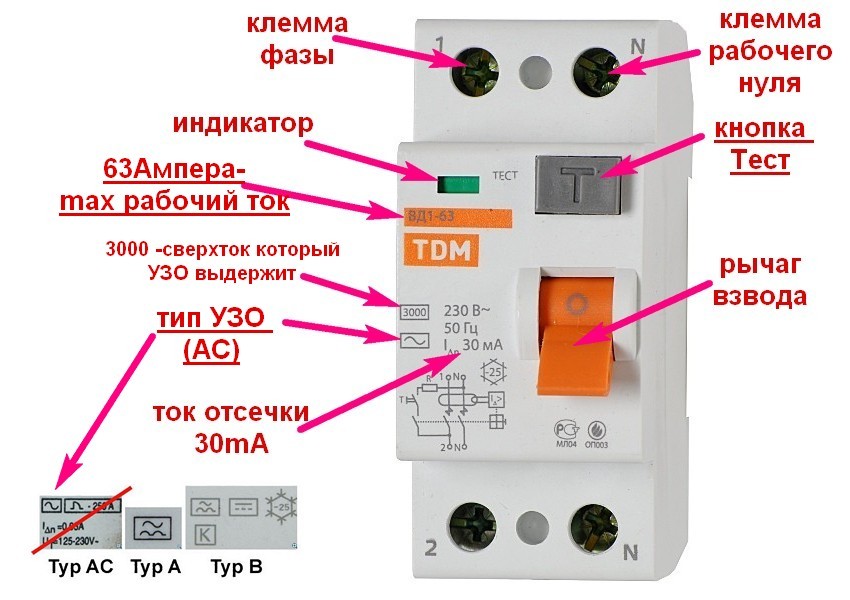

Устройство защитного отключения и его работа

Отличие УЗО от автоматического выключателя состоит в том, что имеет функцию защиты от тока утечки, автомат такую защиту не имеет. УЗО в своем составе содержит дифференциальный трансформатор, который определяет разницу тока фазового и нейтрального провода при утечке тока.

Эти токи усиленные вторичной обмоткой дифференциального трансформатора поступают на поляризованное реле, связанное со спусковым механизмом, которое отключает защиту. Таким образом, устройство УЗО имеет защиту от токов утечки.

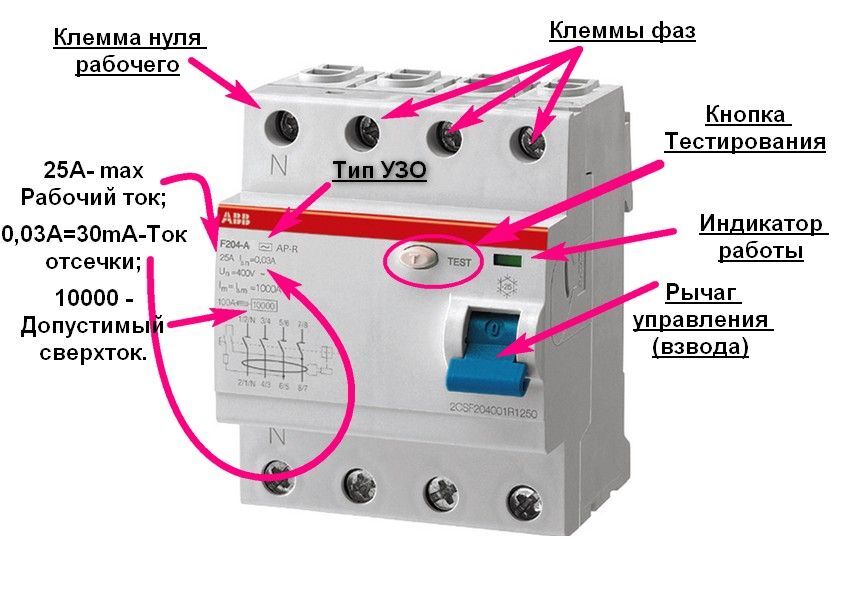

Устройства защитного отключения

Токи утечки могут возникнуть при пробое изоляции провода на корпус электробытовых приборов и касании его человеком. В этом случае этот вид защиты спасает жизнь человека. Работа УЗО основана на определении разности фазного и нулевого тока, поэтому оно имеет две клеммы для подключения фазы и нуля, еще две клеммы выхода фазы и нуля для подключения нагрузки.

То есть, это устройство двухполюсное для однофазной сети, а для трехфазной сети – четырехполюсное. Также УЗО отличается от простого автомата тем, что имеет кнопку тестирования для проверки работоспособности. Автомат же для однофазной сети имеет однополюсный модуль, а для трехфазной сети четырехполюсный.

Как правильно подключить УЗО и автомат

В УЗО не предусмотрена защита от короткого замыкания, как и от перегрузки, поэтому чтобы устройство защиты не вышло из строя, перед УЗО нужно ставить автомат с номинальным током ниже номинального тока УЗО на один – два порядка.

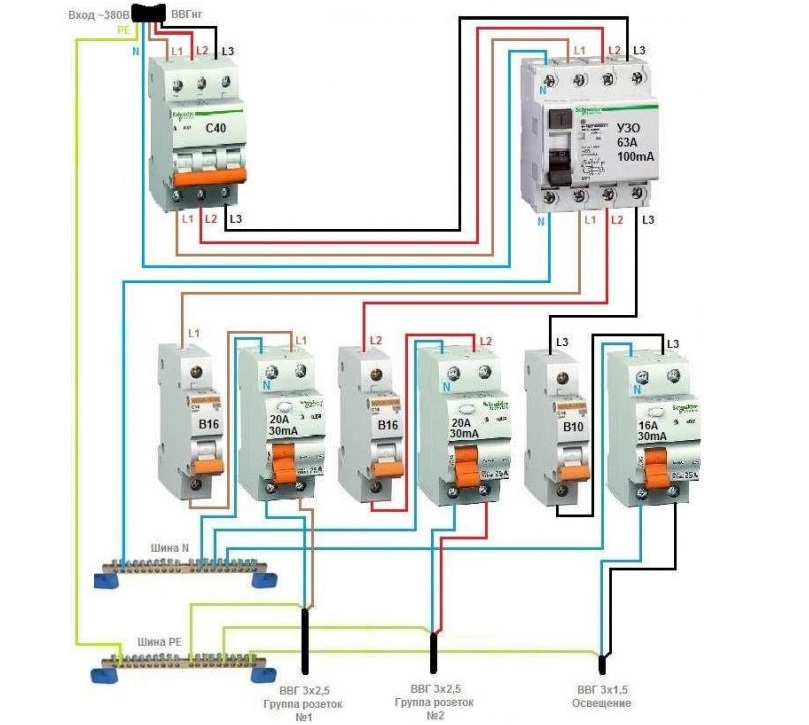

Правильная схема подключения Узо в квартирном щите. После вводного автомата ВА – 47/50А стоит УЗО ЭКФ 2/63А/30мА

Пример – как подобрать УЗО и автомат – если стоит автомат на 50 А, тогда нужно ставить УЗО на 63 А. Таким образом, мы решили вопрос, что устанавливать, автомат перед УЗО или после. Ответ ясен, автомат ставится перед УЗО, чтобы обезопасить его, вовремя обесточить и сохранить устройство.

Что лучше установить в щитке: «дифавтомат» или УЗО?

Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае. Эти устройства не только предотвращают серьезные последствия при коротком замыкании и защищают от превышения в сети допустимых нагрузок, но и не допускают утечки тока. В большинстве случаев для защиты устройств от последствий короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от возможных утечек применяются устройства защитного отключения — УЗО.

Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы».

Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.

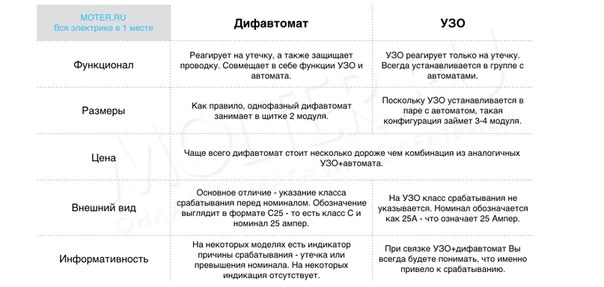

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Как подключать УЗО и дифавтомат

Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.

Особенности применения

Как известно, в электрической цепи необходимо устанавливать защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных ситуаций оно отключает питание с помощью специальных технологий. В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока. В случае с использованием АВДТ такие причины сразу можно и не обнаружить.

Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкание или перегрузка линии.

Что такое УЗО

УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов.

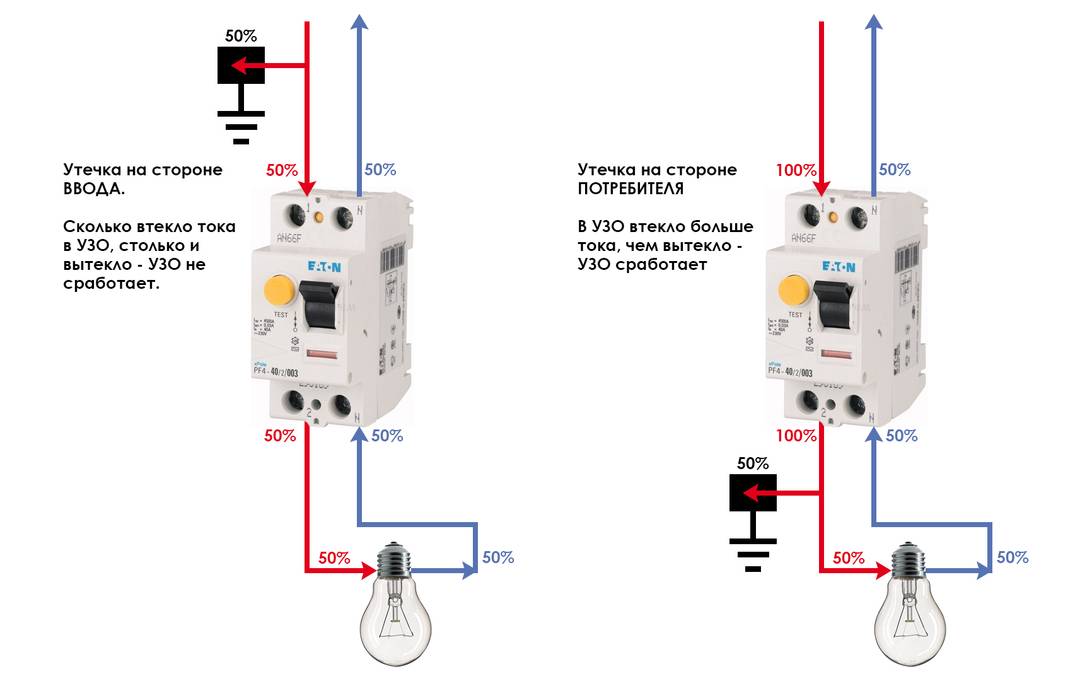

Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.

Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.

Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

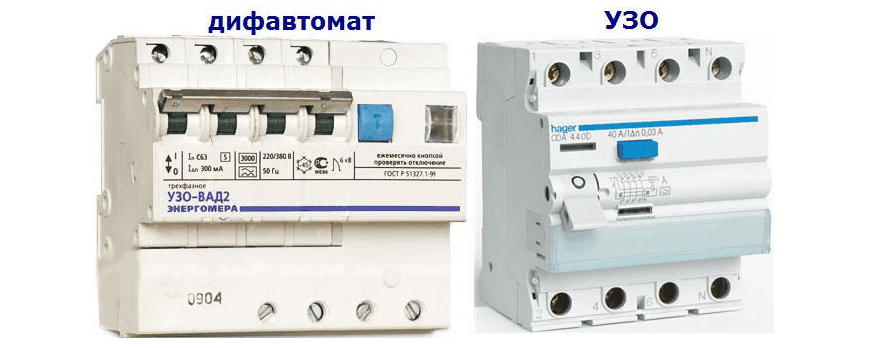

Как отличить УЗО от дифавтомата визуально

Здесь все достаточно просто, хотя два устройства очень похожи между собой. В первую очередь, у УЗО сразу на лицевой стороне виден мощный рубильник, индикатор и кнопка «Тест». Во-вторых, на УЗО на корпусе крупными цифрами указывается маркировка по току, например, 16А.

Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, перед силой тока 16 идет буква «С», что означает тип характеристики электромагнитного и теплового расцепителей.

Когда УЗО не защитит

УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе. В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.

Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

Что такое дифавтомат

Это устройство, сочетающее сразу два защитных устройства — это одновременно УЗО и автоматический выключатель.

Прямым предназначением дифавтомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата — замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Читайте также:

Фото: компании-производители

Электроликбез: чем отличается УЗО от автоматического выключателя дифференциального тока

Основной части домовладельцев глубоко наплевать, что у них установлено в электромонтажном ящике – простой или дифференциальный автомат. Полагаясь при разработке проекта электросети на электриков сомнительной квалификации, такие граждане рискуют получить проблемы в плане электробезопасности. Поэтому есть смысл изучить функциональные особенности и различия агрегатов, обеспечивающих защиту не только сетей дома, но и здоровье самих жителей.

В чем отличия по принципу работы устройства защитного отключения и дифавтомата




Мы не станем подробно рассматривать конструкцию и основы функционирования этих аппаратов. Однако предоставленной информации будет достаточно, чтобы абсолютно точно разобраться, что же установлено в щите и насколько это обезопасит в дальнейшем. Безусловно, опытные электрики такие детали знают досконально, но простым потребителям будет интересно. Тема особенно актуальна при осуществлении модернизации бытовых элекросетей: ремонт проводки, замена счетчика, установка щита.

Внешне понять, чем отличается УЗО от автоматического выключателя дифференциального тока, практически невозможно. Они похожи, но функции выполняют разные:

  • Устройство защитного отключения – сравнивая величину тока, подходящую к электропотребителю и исходящую от него, прибор определяет уровень утечки. Когда разность значений токов достигнет опасных для жизни масштабов (в среднем это 30 мА), то защитное устройство отключит напряжение. Это не только спасает человека от электротравм при прикосновении к поврежденному оборудованию, но и эффективно предотвращает пожар при нагреве проводников при утечке.
  • Дифавтомат – это уникальная конструкция, совмещающая в себе автомат и уже упомянутое УЗО. Таким образом, дифференциальный автомат обеспечивает защиту электропроводки от перегрузок и коротких замыканий, а также от возникновения утечек тока.


В целом, устройство защитного отключения и принцип работы его схемы защищает от поражения электротоком и утечек проводки, сопровождающихся пожаром. Многие пользователи считают, что установив данный коммутатор, они полностью защищены. Отнюдь, это не так, в отличие от дифавтомата, он не в состоянии уберечь сеть от перегруза и коротких замыканий.

Говоря доступным языком, такой коммутационный прибор контролирует наличие утечки тока от главных потребителей. Когда изоляция повреждена, схема среагирует и отключит сеть. Вместе с тем, УЗО обладает рядом недостатков:

  • При одновременном включении ряда мощных электрических потребителей создается перегрузка, и агрегат не сработает.
  • Если соединить фазу и ноль при работающем устройстве защитного отключения, т.е. организовать крупное КЗ, то прибор также не отключит сеть.
  • При отключении «нейтрали» элемент не работает, в это время в фазном проводнике присутствует напряжение, что представляет опасность.
  • Установка не сможет работать при понижении напряжения в сети ниже номинального. Электронный тип аппаратов полностью зависит от наличия питающей энергии, их механизм функционирует от контролируемой сети или внешнего блока питания.



Выводы

Перечисленных пунктов вполне достаточно, чтобы понять, чем отличается УЗО от дифференциального автоматического выключателя, не вникая в особенности их конструкции. Подводя итоги, важно отметить, что устройство защитного отключения не в состоянии защитить сеть от короткого замыкания или перегрузки. Поэтому его всегда включают в схему последовательно с обычным автоматом, чтобы один компонент предохранял от утечек, а второй – от КЗ и перегрузок.

Используя дифавтомат, можно избавиться от описанных ситуаций. Он гарантированно отключит сеть при непосредственном прикосновении человека к оборудованию, находящемуся под напряжением. Повреждение изоляции и контакт токоведущих линий с корпусом также вызывает срабатывание этого коммутационного прибора.

Внешний фактор: чем визуально отличается УЗО от автоматического выключателя дифференциального тока


Внешне оба аппарата очень похожи: аналогичны корпус и переключатель, тестовая кнопка, специфические обозначения. Но более внимательные товарищи сразу же найдут отличия:

  1. Изображенные схемы различаются.
  2. Тумблеры разные.
  3. У каждого прибора свои буквенные обозначения. м

Функциональные различия мы изучили выше, теперь рассмотрим электроприборы визуально.

Маркировка по току

Любой узел схемы отвечает определенным техническим характеристикам. Для аппаратов, которые здесь рассматриваются, основными параметрами принято считать номинальный ток утечки и номинальный рабочий ток. Для примера возьмем два коммутатора, рассчитанных на 16А:



  • На корпусе УЗО большими символами указывается только цифра (номинальный ток) и единица измерения – 16А.
  • На корпусе дифавтомата перед цифрами нанесена латинская литера, это может быть B, C или D. Например, буква C обозначает тип электромагнитного и теплового расцепителей.

Изображение электрической схемы

Чтобы понять разницу, вовсе не нужно изучать устройство каждого прибора защитного отключения и принцип их работы, достаточно внимательного взгляда на схему на корпусе. На первый взгляд изображения похожи, но не будем изучать детали схемотехники – определим лишь главные отличия:

  • Схема УЗО содержит овал, который обозначает дифференциальный трансформатор, реагирующий на утечки. Также присутствуют электромеханическое реле, размыкающее и замыкающее цепь, контактная группа для подсоединения проводов.
  • На схеме дифавтомата другое обозначение – электромагнитный и тепловой расцепители, реагирующие на токи короткого замыкания и перегрузки.

Теперь вы без проблем, взглянув на схематическое изображение на корпусе, определите тип прибора. Если изображены расцепители, то это однозначно дифференциальный автомат.

Название

Некоторые производители, зная о проблеме, которую мы разбираем, пишут на корпусе название:

  • На боковой плоскости устройства защитного отключения прописано – выключатель дифференциальный (УЗО).
  • Сбоку на корпусе дифавтомата написано – выключатель дифференциального тока (АВДТ).

К сожалению, не все зарубежные изделия имеют такую маркировку, но российские производители, как правило, наносят тип аппарата. По большей части вопрос, чем отличается стандартное УЗО от автоматического выключателя дифференциального тока, касается продукции иностранного производства.

Подбиваем итоги

Стоимость коммутационных аппаратов также отличается, в большей мере это касается фирменного оборудования. Цена хорошего дифавтомата немного меньше, чем УЗО в комплекте с классическим автоматом.

Качество импортных образцов на порядок выше. Российские тоже неплохи, но уступают в таких категориях как время срабатывания, устойчивость механической части и качество корпуса. По надежности срабатывания эти приборы ни в чем не уступают друг другу.

Если учесть, что дифференциальный автомат – это комбинированная конструкция, то из недостатков стоит отметить сложность определения причины отключения. Непонятно, что это было: утечка тока, КЗ или перегрузка. Однако технологии развиваются, некоторые образцы АВДТ уже оснащаются индикатором срабатывания по дифференциальному току.

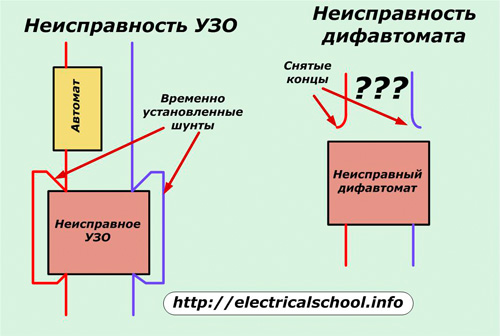

Положительная черта дифавтомата – удобство монтажа. Иногда, особенно в тесном щитке, бывает особенно важно закрутить на два винта меньше. Тем более, что это повышает качество сборки цепи. Однако при поломке узел подлежит только полной замене.

При использовании в цепи УЗО в паре с обычным автоматом процедура ремонта получается дешевле, потому что менять приходится только один из элементов. Этот момент важно учитывать при проектировании сетей.

Если рассматривать элементарные схемы квартирной проводки, то принципиальной разницы в выборе нет. В частном доме нужно определить, куда рациональнее вставить дифавтомат, а куда устройство защитного отключения. Например, в котельной или мастерской нагрузки большие, следовательно, есть резон в АВДТ, а для линий розеток достаточно комплекта из автомата и УЗО.

Чем отличается УЗО от дифавтомата. Отличие УЗО от дифференциального автомата

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.

Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?

Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке

УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.

Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?

Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные.

Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое — дифавтомат?

Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим чем отличается УЗО от дифавтомата визуально — так сказать отличия заметные невооруженным глазом.

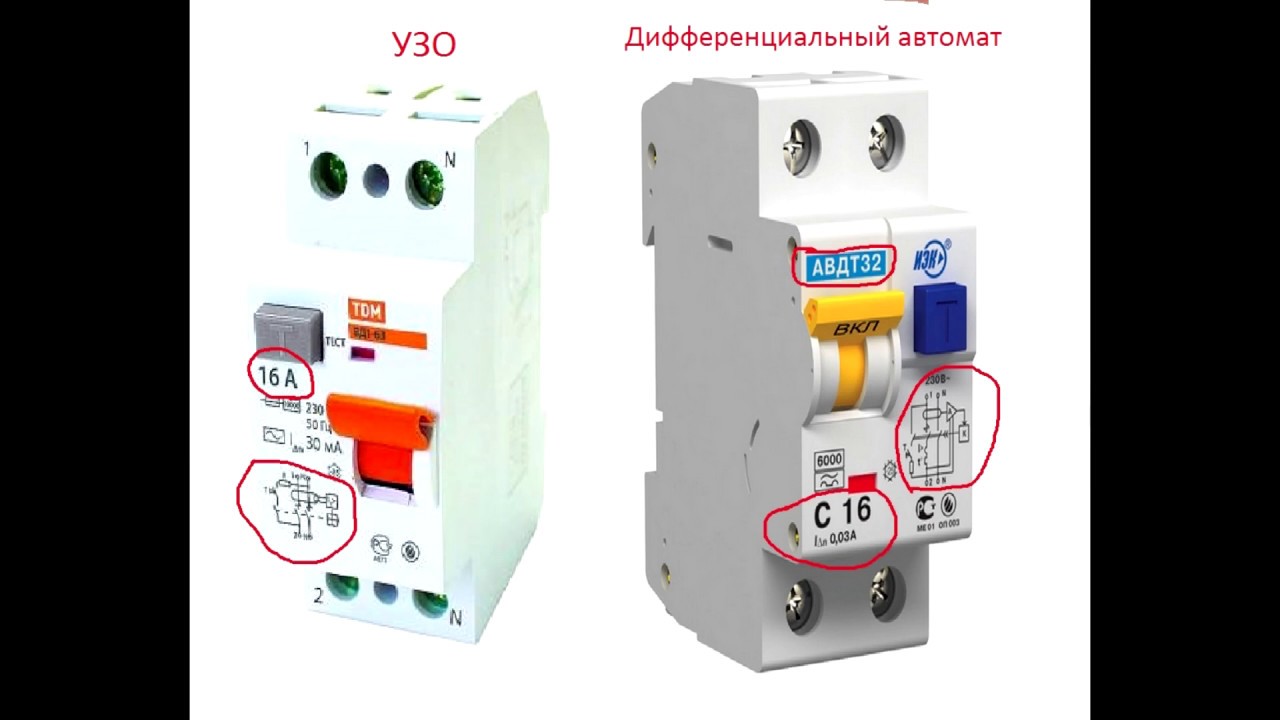

1. Маркировка по номинальному току

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) — это УЗО. На нашей картинке это прибор марки ВД1-63.

На его корпусе указана цифра 16. Это значит, что прибор рассчитан на номинальный ток 16 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип

характеристики электромагнитного и теплового расцепителей.

Еще раз внимательно прочтите и запомните. Если пишется «16А» – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется «С16» — это диффавтомат, где буква «С» — характеристика расцепителей, «встроенного» в устройство, рассчитанное на номинальный ток 16А.

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО — это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.

На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель — это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата.

3. Название на корпусе устройства

Если вам, как простому потребителю сложно запомнить,

чем отличается УЗО от дифавтомата, сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.

На боковой поверхности корпуса УЗО написано — выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано — автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.

На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.

Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



отличия, что лучше выбрать, и как установить

Для многих людей слова дифавтомат и УЗО ни о чем не говорят. Но приходит время замены электропроводки в доме или начинается строительство дачи и специалисты постоянно упоминают о них, о необходимости защиты от поражения электрическим током, и предлагают разные варианты. Вот тут владельцу дома нужно сделать выбор, причем правильный.

Ему хочется получить надежную защиту от электрического тока за приемлемые деньги, без переплаты и излишнего оборудования. Для этого надо немного разобраться с приборами, их назначением, отличиями, достоинствами и недостатками. Понять, в чем разница между дифавтоматами УЗО, будет полезно любому начинающему электрику.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка.

Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод.

Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата. В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется.

Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен.

Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель.

Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

  • по надписям на лицевой панели;
  • маркировке;
  • функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство.

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Другие различия

Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.

Стоимость

Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.

Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.

Подключение

Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.

Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.

Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.

Еще один момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом отношении дифавтомат проигрывает.

Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.

Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница?  На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

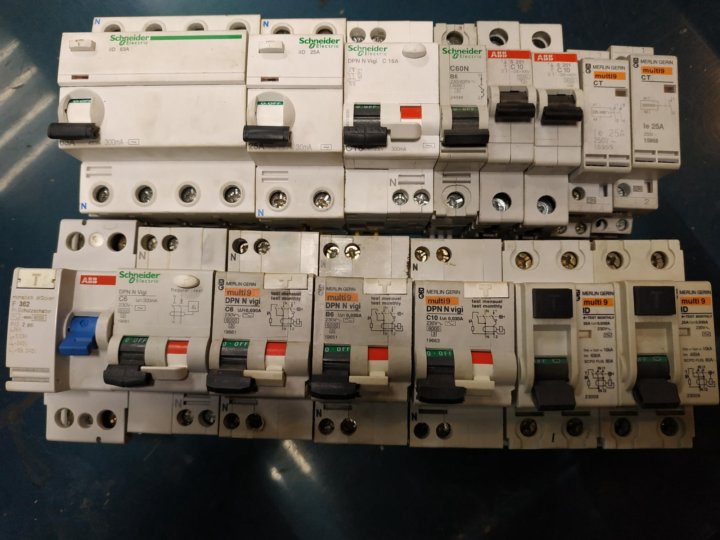

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток  утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.



Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.




Поделиться записью

Чем отличается узо от дифференциального автомата

Для того, чтобы определиться что выбрать узо или дифавтомат, начнем с определений для более полного понимания различий, а затем рассмотри в каких ситуациях что следует выбрать.

УЗО — устройство защитного отключения. Защитный аппарат, предназначенный для:

  • защиты человека от поражения электротоком при касании к корпусу оборудования, находящемуся под напряжением в связи с пробоем изоляции
  • защита самой электроустановки при повреждении изоляции и протекании тока утечки большой величины
  • пожаробезопасность — пробитая изоляция может привести к пожару в помещении

Ток утечки — ток, возникающий на корпусе электрооборудования при пробое изоляции на корпус. УЗО отключает ток до 30мА, не давая ему вырасти. Почему именно столько миллиампер — это ток неотпускания для человека. Ток, при котором человек сам может оторваться от опасной поверхности.

Также встречаются узо и на ток 10 мА — данные устройства применяют в помещениях с повышенной влажностью: ванная, душевая, прачечная. Ведь влажность улучшает проводимость и поражение будет иметь более серьезные последствия.

Автоматический выключатель

— например, АП50.

Предназначен для:

  • защиты от коротких замыканий
  • защиты от перегрузок

Выбирается по номинальному току нагрузки и типу кривой B, C, D. Стоит знать какая кратность соответствует какой букве по ГОСТ Р 50345-2010, он же МЭК 60898-1-2003:

  • B — 3÷5 Iном
  • C — 5÷10 Iном
  • D — 10÷20 Iном

Дифавтомат — дифференциальный автомат. Защитный аппарат, предназначенный для:

  • защиты участка сети от сверхтоков и токов перегрузки в электросети
  • защита человека и установки от тока утечки выше величины уставки
  • служит для пожаробезопасности

Кроме тока утечки, будет указана кратность тока отключения и номинальный ток. Обозначение буквенно-цифровая: С16, D25.

Отличить просто автомат от дифф можно по схеме, которая на нем нанесена. На дифавтомате будет показано УЗО, плюс на корпусе написано 30 мА (или 10, или 100).

По описанным функциям делаем вывод, что разница между этими аппаратами в наличии у дифавтомата защиты от сверхтоков — то есть это автоматический выключатель и узо в одном корпусе или наоборот, как вам удобнее.

Что установить узо, автомат или дифавтомат?

С точки зрения экономии — одно устройство будет дешевле, чем два. Просто ставятся дифавтоматы на все линии, где могут быть токи утечки на корпус (стиралка, посудомойка и прочее). Это один подход.

Второй подход — на каждый вид защиты своё устройство. Для защиты от тока утечки — узо, защита от сверхтоков — автоматический выключатель.

Третий вариант — вводной автомат и на каждой линии только УЗО. Полная защита от тока утечки и никакая от сверхтоков.

Третий вариант плох тем, что при замыкании в розетке остальные включенные в розетки приборы со сложной электроникой и не только по всей квартире могут выйти из строя. Если же на каждой линии кроме узо будет и автомат, то кз в одной розетке отключит только одну линию, а остальная квартира будет в порядке. Если конечно не попытаться включить опять автомат на короткое замыкание.

Также большой вопрос это ложные срабатывания при ложных токах утечек.

Что лучше из этих трех однозначного ответа нет. Что думаю я: если узо выйдет из строя, то останется защита от кз и перегрузки. Но будет вероятность при пробое изоляции потрястись. Если не работает автомат, то ситуация наоборот.

В случае с дифом, при выходе его из строя не останется вообще защиты. Ну как не останется, всё зависит от схемы. Если есть вводной автомат, то в итоге по селективности он всё равно сработает. Лучше всего разветвленная схема по комнатам: отдельно освещение, отдельно стиралка, отдельно розетки — и так по каждой комнате.

Как внешне отличить узо от дифавтомата?

1)Если говорить совсем на бытовом уровне, то:

  • за УЗО отвечает надпись величины максимального тока утечки в мА (10мА, 30 мА, 100 мА)
  • за автоматический выключатель отвечает надпись, состоящая из буквенно-цифрового кода (типа B16, C25). В данном коде: буква — это характеристика, про которые писал выше; а цифра — это номинальный ток выключателя
  • на дифавтомате будет встречаться одновременно обе надписи: и милиамперы и номинальный ток выключателя с характеристикой

2) Второй вариант — это схема, которая нарисована на корпусе устройства. Ниже нарисовано, как может обозначаться УЗО — обычно, это овал, вокруг трех линий (проводов). Если этот круг есть — значит, это либо УЗО, либо дифавтомат. Если отсутствует — значит автоматический выключатель.

Проанализировав эти два способа, можно прийти к выводу, что перед вами за устойство. Если аппарат пришел к вам с рынка, то в коробке должна быть инструкция, где описано, что за аппарат вы купили. Ну и плюс ко всему кнопка «Т» подскажет, что Вы имеете дело с устройством, защищающим от токов утечек.

Как проверить, что УЗО работает?

Проверка работоспособности УЗО или дифференциального автоматического выключателя состоит из следующих шагов:

  • проверяется кнопка «Тест» три раза. При нажатии на кнопку при нахождении устройства под напряжением, оно должно отключаться
  • далее проверяется сопротивление изоляции между различными фазами и нулем (L1-L2, L2-L3, L1-L3, L1-N, L2-N, L3-N) с помощью мегаомметра при включенном состоянии. Цель данной проверки состоит в том, чтобы не допустить включение на короткое замыкание, при значении сопротивления изоляции близкого к нулю
  • затем с помощью устройства типа MPI-511 проверяется минимальный ток срабатывания для каждой из фаз; время отключения для каждой фазы при токах I∆n= I∆n, 2I∆n, 5I∆n
  • и в случае с диффавтоматом проверяем ток срабатывания (отсечку) и кратность тока отсечки

Если по одному из условий УЗО или дифавтомат не проходит проверку, то устройство считается негодным и подлежит замене.

Разнообразие функций и номинальных параметров позволит вам собрать именно ту схему и те устройства, которые обеспечат максимальную электробезопасность в вашей квартире, даче, бане, коттедже.

Самое популярное


Что такое узо?

Узо — это ликер со вкусом аниса, изготовленный из виноградного сусла (остатки виноделия). Он может быть сделан только в Греции и на Кипре и может включать другие специи, помимо аниса. Ни один другой напиток не является таким уникальным греческим или так тесно связанным с культурой, как узо с Грецией. Греки пьют больше всего узо, и узо (узо-бары) подают его вместе с закусками, называемыми мезе . Узо, которое часто пьют отдельно или в слегка разбавленном виде, имеет очень сильный аромат аниса (черной лакрицы), к которому нужно привыкнуть.Это также крепкий ликер, который не для слабонервных.

Ель ест / Брианна Гилмартин

Узо против Раки

Узо и раки — два восточно-средиземноморских дистиллированных спирта с характерным ароматом аниса. Раки родом из Турции и послужил источником вдохновения для многих анисовых напитков, в том числе узо. Оба продукта дистиллированы из остатков виноделия, анис является доминирующим вкусовым ингредиентом, и их чаще всего едят с мезе. У них одинаково сильный аромат и вкус, но самая большая разница — крепость.Там, где крепость узо обычно не превышает 90 пробы, легко найти раки до 180 пробы.

Быстрые факты

  • Состав: Анис, виноградное сусло, другие специи
  • Проба: 75–90
  • ОДС: 37,5–45%
  • Калорий в шоте: 103
  • Происхождение: Греция
  • Вкус: Сильный анис, сладкий
  • Подача: Пряный, со льдом, коктейли

Из чего делают узо?

Узо производится аналогично ципуро , что является греческим эквивалентом итальянской граппы.Ципуро издавна производился в Греции и представляет собой бренди, дистиллированный из сусла или остатков винограда, спрессованных для виноделия. Используя тот же тип основы (хотя и значительно более крепкий), узо традиционно перегоняется в медных перегонных кубах и приправляется анисом. Другие специи, такие как кардамон, корица, гвоздика, кориандр, фенхель, мята и мастика, также могут быть использованы в рецепте винокурни. Греческий закон гласит, что готовый дистиллят должен содержать не менее 20 процентов исходных дрожжей узо и быть разлит в бутылки минимум 37 раз.5-процентный объем алкоголя (крепость 75%).

Большинство узо попадает около 80 доказательств. Хотя это кажется мягким по сравнению с высокопрочным виски и ромом, узо обладает мощным и огненным вкусом. Высокое содержание сахара задерживает попадание алкоголя в организм. Тем, кто пьёт, рекомендуется соблюдать осторожность, потому что действие узо незаметно для вас.

Узо был впервые подвергнут коммерческой дистилляции в 1856 году. Это исключительно продукт Греции и Кипра. В 2006 году правительство Греции получило эксклюзивные права на использование названия продукта узо.Он защищен наименованием PGI (Защищенное географическое указание) и PDO (Защищенное обозначение происхождения), признанными Европейским Союзом. Остров Лесбос (Митилини) гордится тем, что является центром производства узо, на долю которого приходится половина узо страны, производимая 17 заводами. Он широко известен одними из лучших узо в Греции. Рецепты дистилляции узо могут быть похожими, хотя большинство из них тщательно охраняются семейными секретами.

Какой на вкус узо?

Прозрачный и шелковистый, с отчетливым ароматом лакричника, узо завораживает и незабываемо.

Как пить узо

Узо обычно подают в чистом виде, без льда, и часто в высоком тонком стакане, который называется kanoakia (похож на стакан для хайболла). Греки могут добавить ледяную воду, чтобы разбавить крепость, в результате чего жидкость станет непрозрачной, молочно-белой. Известный как «эффект узо», он связан с анисовыми маслами и похож на louche , получаемый при наливании абсента. Если вы добавите лед непосредственно в узо, на поверхности напитка появятся некрасивые кристаллы.

Большинство греков посмеются над идеей смешивания узо с чем-либо, кроме воды. Если вы хотите замаскировать вкус, добавьте воду, лимонный сок, листья мяты и мед, чтобы приготовить узо-лимонад. В других частях света его иногда используют в качестве миксера для коктейлей или вместо других спиртных напитков со вкусом аниса.

Греки так любят этот напиток, что в Греции есть бесчисленные узо-бары под названием узери . Это обычные заведения, которые специализируются на разных типах узо, но, что еще более важно, они популярны из-за их соблазнительного множества закусок, известных как мезете .Эти пикантные маленькие тарелки еды являются важным компонентом социальной стороны употребления узо. Несмотря на свой сильный аромат, узо дополняет множество различных блюд, а меню мезе часто бывает длинным и разнообразным. Когда вы пьете узо, обычный тост — « стин уэя су», (стин ии-йее-ау су), или «за ваше здоровье!»

Рецепты коктейлей

Узо обычно не входит в состав коктейлей. Однако его можно использовать как замену другим ликерам со вкусом аниса, таким как абсент, анисовая водка, пастис и самбука.

Популярные бренды

У брендов узо, как правило, есть преданные последователи. Некоторые из лучших узо производятся исключительно в этой стране, хотя есть ряд известных брендов, которые распространяются по всему миру. Поскольку узо может сильно отличаться от одной винокурни к другой, рекомендуется попробовать несколько брендов, чтобы найти ту, которая вам больше всего нравится.

  • Кефи
  • Узо 12
  • Узо Барбайанни
  • Узо Мини
  • Plomari Tinarvou
  • Sans Rival

Готовим с узо

Узо можно использовать в кулинарии, чтобы придать особый аромат аниса практически любому блюду.Греки будут использовать узо в рецептах, от маринадов из морепродуктов до печенья.

Дифференциальный автомат и отличия узо. В чем разница между УЗО и дифавтоматом? Применение УЗО и дифференциальных машин

Существует два основных способа подключения выводов при монтаже электропроводки: с распределительными коробками и без. Последний метод появился сравнительно недавно. Этот вариант используется в основном потому, что наличие распределительных коробок портит внешний вид отремонтированного помещения.Согласно ПУЭ (Правила устройства электроустановок) необходимо обеспечить свободный доступ к каждому ящику, а это устраивает далеко не всех. Большинство стараются скрыть их от глаз под отделкой, нарушая при этом основное требование ПУЭ для такого типа монтажа.

Чтобы получить доступ к коробке, необходимо оторвать часть обоев или штукатурки, что приводит к дополнительным затратам на ремонт. Чтобы избавиться от такой перспективы, многие прибегают к установке без распределительных коробок.В этом случае провода протягиваются в общий стробоскоп, полы или подвесной потолок. У этого метода есть как достоинства, так и недостатки.


Преимущества

  • Снижение затрат на рабочую силу
  • Снижение затрат на установку
  • Меньше контактных соединений и, как следствие, вероятность возникновения аварийных ситуаций
  • Простая электрическая схема
  • При обслуживании нет необходимости разрушать отделку
  • Улучшен внешний вид помещения

недостатки

  • Осложнение обслуживания и ремонта электриками, не занимающимися установкой
  • Большой расход проводов

Установка без распределительных коробок: общие правила

Котлы, электроплиты, кондиционеры и другая бытовая техника с повышенным энергопотреблением запитываются отдельно от розеточных и осветительных групп.В этом случае желательно, чтобы каждый электроприбор питался по отдельному кабелю через автомат.

Одна группа розеток может содержать до 8 розеток. Количество розеток и групп зависит от количества комнат и мощности потребителей. Это делается на основании расчета и согласовывается с заказчиком до начала монтажных работ.

Сечение провода подбирается исходя из величины токовых нагрузок. Как правило, медные провода сечением 2.Для групп розеток выбрано 5 мм², а для освещения — 1,5 мм².

Зависимость сечения медного провода от величины токовой нагрузки приведена в таблице:

Сила тока, А Сечение провода, мм² Диаметр проволоки, мм
1 0,17 0,45
2 0,33 0,65
3 0,52 0,81
4 0,67 0,92
5 0,84 1,02
6 1 1,13
10 1,7 1,45
16 2,7 1,87
20 3,3 2,05
25 4,2 2,32

Розетки соединительные

Розетки соединяются тремя проводами: фаза, нейтраль (ноль) и земля.Допускается подключение фазного и нулевого проводов двумя способами: с разрывом линии и без. В первом случае провод в месте соединения загибается и отсоединяется. Оба конца очищены от изоляции и приведены в один контакт. Во втором случае провод не отсоединяется, делается петля, которую снимают с изоляции и зажимают винтом. Преимущество этого метода в том, что при ослаблении контакта в одной розетке он не пропадает в остальных и они остаются в рабочем состоянии.Подключение заземляющего провода допускается только без разрыва линии.

Порядок подключения розеток следующий:

  1. Один общий кабель группы от распределительного щита проложен в общих воротах (или в этажах).
  2. В точках ответвления кабель опускается (или поднимается) непосредственно в первое гнездо группы.
  3. Каждая последующая розетка в группе запитана от предыдущей.


В этом случае кабель питания от распределительного щита проложен прямо в распределительную коробку.Второй провод на схеме — это фаза переключения, которая подключается к светильнику или вытяжке. Нейтральный и заземляющий проводники подключаются с помощью плоских клемм. Клеммы аккуратно упакованы в коробку и установлен механизм переключения.

Подключение двухпозиционного переключателя

В отличие от предыдущей схемы, в распределительной коробке не 2, а 3 провода: один для питания, второй для фазы переключения для освещения, третий для вентилятора (или второй группы освещения).Подключение нулевого и заземляющего проводов производится так же, как и при подключении однокнопочного переключателя.

Заключение

Электромонтаж без распределительных коробок имеет плюсы и минусы, а также сторонников и противников. Правила ПУЭ разрешают этот тип установки. В таком способе подключения розеток и выключателей нет ничего сложного, а если они качественные, то прослужат долго при любом типе подключения.

В этой статье мы поговорим с вами о распределительных коробках, нужны ли они, так ли важны в разводке и можно ли вообще без них обойтись.Мы используем распределительные коробки для обеспечения соединений и ответвлений в линиях. Но к ним нужен доступ. Что делать, если не хотим портить интерьер крышками распределительных коробок? Выход из ситуации есть всегда. Мы продолжим нашу тему о нем.

Прежде всего, вспомним из предыдущей статьи, что это такое, какую функцию они выполняют при монтаже электропроводки. Все очень просто. В распределительной коробке проводим коммутацию кабеля. Большинство соединений и ответвлений выполняется в распределительных коробках, не менее 95% случаев выполняется в них.Допустим, в нашей комнате несколько розеток: для телевизора, для рабочего стола и бытовая для пылесоса. Чтобы развести электропроводку по этим розеткам, расположенным в разных частях комнаты, нам нужно сделать ответвления от силового кабеля, идущего от панели. Выходя из щита, он может входить в розетку для телевизора, затем в розетку для рабочего стола, а оттуда может входить в розетку для пылесоса. Сделать это можно по-разному. Но в любом случае нам нужно сделать отключение, чтобы подать питание на каждую из розеток.

Что делать в этом случае? Во-первых, давайте схематично разберемся, как все это можно сделать. Самый очевидный и простой вариант — прокладывать собственный кабель для каждой розетки в распределительной коробке.

Чем хорош этот метод? Распределительная коробка у нас одна, все соединения мы сделали в ней, нам нужен только доступ к одной распределительной коробке. Но в этом случае останется самая большая сумма.

Вы можете действовать следующим образом

В данном случае, если розетки расположены достаточно далеко друг от друга и нам жалко кабель, делаем две распределительные коробки.Но доступ уже требуется предоставить каждому из них. Теперь у нас есть два места с коммутацией, и их желательно сделать как можно меньше.

Оба вышеперечисленных метода имеют право на жизнь и практикуются постоянно по разным причинам. Каждый оправдывает свою работу по-своему. При высоком качестве это можно сделать любым из вышеперечисленных способов. Главное не забывать, что по правилам любая распределительная коробка должна быть доступна в любой момент. Неважно, за шкафом или на виду — доступ должен быть всегда.А если у вас их по 10 на комнату, а у вас 5 комнат? Прекрасные круги по всей квартире. Конечно, на них можно рисовать смайлы и радоваться жизни, но это не лучший выход. Тем более поверх дорогой и красивой венецианской штукатурки, как бы вы ее ни стилизовали, все равно видно, что в стене что-то спрятано.

А мы коснулись только групп розеток, а освещение у нас осталось, чего тоже без коммутации не обойтись. Нам нужно соединить люстру, споты и светодиодную ленту из одного места с помощью нескольких ключей.И группа освещения редко заканчивается в одной комнате, а значит, силовой кабель уйдет дальше, в следующую комнату.

Оказывается, в освещении без коммутационных проводов не обойтись, а где их можно произвести, если не в предназначенной для этого распределительной коробке.

В розеточной группе мы можем сделать проще и пропустить всю нашу электропроводку петлей через все розетки, но опять же нормы позволят это сделать с некоторыми отклонениями. Все подключения должны быть выполнены качественно и в соответствии с требованиями, и здесь мы снова наталкиваемся на распределительную коробку.Где еще, как не в нем, все это грамотно подключить?

Делая проекты электромонтажа в квартирах, стараюсь строить электрическую сеть таким образом, чтобы было минимум возможных подключений. Лучшим вариантом был и остается тот, в котором их совсем нет, но это редко достижимо в наше время. Все больше потребителей диктуют свои правила. Даже возле журнального столика рядом с кроватью многим хочется видеть хотя бы две розетки, и это только с одной стороны кровати.Я уже не говорю о компьютерных столах и кухонной рабочей поверхности, где количество розеток в одной группе часто превышает 8-10 штук. В таких условиях без распайки обойтись практически невозможно. Лучшим вариантом будет, когда кабель выходит из экрана и заканчивается розеткой, но это можно делать в большинстве случаев только в группах, которые питают, например, кондиционер. Здесь все просто — кабель вышел из экрана, подошел к клеммной колодке кондиционера и все.Никаких дополнительных коммутаций нет. Идеально, что сказать. Но мы не будем прокладывать свой кабель от экрана к каждой розетке. Тогда наш щит будет претендовать на серьезную роль в интерьере. Но такие потребители, как теплый пол, кондиционер, стиральная машина, духовка, плита, бойлер, заслуживают отдельного кабеля и машины в распределительном щите. А как же остальное? Давайте разберемся. Ведь без коммутации никак не обойтись.

Розетки. Мы можем их обучить. Что это за метод переключения? Все очень просто, шнур питания доходит до первой розетки, подключается к ней, потом к следующей и так до тех пор, пока розетки в группе не закончатся.Однако стоит отметить, что чем их меньше в группе, тем лучше. При проектировании электрической сети необходимо учитывать эти моменты и находить золотую середину в количестве групп. Имея опыт, этот процесс перестанет быть трудным. Итак, поезд.

Вроде бы все просто, но при этом есть свои тонкости и правила. Большинство розеток имеют две группы контактов: вход фазы, выход фазы, вход N, выход N и вход PE, выход PE.Казалось бы, все просто и можно смело отключать розетки по имеющимся контактам. Но! Согласно п. 1.7.144 правил электромонтажа для РЕ (заземлителя) мы должны сделать отдельную ответвление. Это означает, что мы не можем просто вставить PE (заземляющий провод) на вход и выход. PE-проводник должен быть непрерывным по всему кабелю. Если он коммутируется, то либо не разборным, либо так, чтобы его можно было разобрать только специальным инструментом.Почему такие меры предосторожности? PE — это защитный проводник, он защищает нас от опасного электрического удара, который в случае неисправности может появиться на корпусе устройства (розетка, распределительный щит и т. Д.). Каждый заземляющий провод должен и должен подключаться строго индивидуально. Каждый проводник имеет отдельный болт или зажим. В случае, если PE-проводник не подключен должным образом, он может сломаться, и весь смысл этого проводника исчезнет. Устройства, подключенные после обрыва заземляющего провода, больше не защищены УЗО и могут поражать вас электрическим током.Поэтому отключение заземляющего провода должно производиться с максимальной осторожностью.

На просторах нашего огромного Интернета можно найти множество споров о том, как устанавливать такие соединения. Есть теоретики, есть практики, есть те, кто просто молчит, молчат, потому что нечего сказать или сказанное может сильно понизить их ранг … Если честно, многие электрики закрывают глаза на такие моменты и произведите установку по мере необходимости. Но это на их совести.

Что делать правильно? До определенного момента я считал, что если подключить качественную электромонтажную фурнитуру, в том числе розетки, то можно как бы использовать клеммник самих розеток и не заморачиваться с дополнительными подключениями. Почему ты так подумал? Клеммная группа изготавливается на заводе, производитель известен, качество продукции на высоте и поэтому сама розетка рассчитана на аналогичный способ отключения. Но далеко не каждый покупатель приобрел розетки, качество которых не оставляло сомнений.Поэтому пришлось искать разные способы, как сделать установку максимально качественной. С одной стороны, вариантов очень много, особенно если посмотреть, как извращаются коллеги по цеху. То, что они просто не придумывают, чтобы сделать ПЭ нерасторжимым, как только не пробуют. В результате процесс становится больше похожим не на проводку, а на танцы с бубном. Я посмотрел, посмотрел на весь этот шаманизм и подумал, что лучше всего будет просто перенимать проверенный способ подключения в распределительных коробках.В итоге преследовалась одна цель — избавиться от распределительных коробок. Так что просто переносим их в коробку и вуаля. Заказчики довольны и ваша душа спокойна за качественный электромонтаж. В последнее время мы практически не используем в квартирах распределительные коробки.

Что за метод отключения, который плавно перешел даже на, казалось бы, качественные розетки. Ведь отключать можно было и так. Но пусть все будет одинаково, одинаково надежно. В конечном итоге ответственность за продукцию несет производитель, а за качество выполненных работ — электрик.Сферы ответственности за это разделены, и мы идем своим путем.

Розетки. Решили, что можем отключать их прямо в розетках. И даже в этом у нас есть варианты и небольшой полет фантазии, куда без этого в рамках ПУЭ. Для этого есть несколько вариантов. Для начала остановлюсь на той, которую предпочитаю отключать сам.

У нас есть три розетки. Давайте представим, что они установлены в стене, у нас есть фантазия, и мне удобнее за столом показать вам, как все это происходит.Мы предпочитаем прокладывать маршруты таким образом, чтобы входящие и исходящие силовые кабели приходили в среднюю розетку. Это произошло очень давно, и переучивать ассистентов лень, а ошибиться в этой версии очень сложно. Итак, входящий и исходящий кабели входят в среднюю розетку. На время укладки оставляем хороший запас, а в процессе отключения отрезаем лишнее и оставляем по 10 — 12. Обычно мне этого хватает для комфортного отключения и их потом проложить не проблема.Мы берем среднюю розетку с увеличенной глубиной, потому что практически все стенки по толщине позволяют без проблем установить ее. Кто-то скажет, что забивать бетон такой глубиной — не сахар. Согласен, а иначе с плюсом к розетке придется забивать бетон на высоте под распределительную коробку, так что не ныть, кладем по глубине. Он нужен нам для того, чтобы связать вместе 5 кабелей: входящее питание, исходящее питание, правая розетка, левая розетка, средняя розетка. Звучит устрашающе, но, как всегда, только в первый раз.Дальше проще, берем и делаем.

Подключаем все в порядке. В распределительных коробках для розеток все проще некуда — как дочка в игрушках, фаза в фазу, PE на PE, N на N. Выглядит довольно массивная конструкция, но сделав две-три таких розетки, вы узнаете как аккуратно уложить все на дно розетки без проблем. Все соединения выполняем с помощью рукавов GML. В зависимости от количества подключаемых жил подбираем также размер гильз.Опрессовка ручным гидравлическим прессом. Хотели купить ручной пресс того же КБТ, но не ждут удачи — имеющийся пресс просто замечательный.

Небольшая сноска. При использовании качественной арматуры (розеток) можно не так сильно заморачиваться и не разделять фазу N и PE на каждую розетку, прижимая гильзами. Достаточно надавить и растворить PE на каждой розетке. В основном делаем так, как показано на фото. Так получилось, так получилось. Так или иначе, так почему это не хорошо, а очень хорошо?

Если есть группа из 4 розеток, то в последней, в одной из розеток, повторяем процедуру, то есть нажимаем ту, которая пришла из средней, ту, которая идет в четвертую, и не забудьте добавить для сокета, в котором мы устанавливаем соединение.

Усадка — наше все. Того, кто не ленив, можно развратить изолентой. И в результате имеем розеточную коробку, у которой торцы полностью впаяны в три розетки. Все подошло к низу, а место осталось как в стандартной розетке. Далее мы просто устанавливаем розетки.

Моего любимого Шнайдера на складе не было, и вопрос «Кто будет следовать за Шнайдером» незаметно повис в воздухе. Наша дружная компания дружно сделала вид, что молчит, и через 5 минут мне на стол положили что-то вполне приемлемого качества.Правда клеммник не под винт, а аля ВАГО. Мне они не очень нравятся, бог его знает, что заказчик в розетку воткнет, хотя на них написано 16 А. Ну например не беда, мы их отключим.


Итак, в общем, три наших чудесных розетки сняли, кабель ложится хорошо, остается вполне приличный запас на месте — можно было бы что-то еще засунуть, а не будем. Розетки разные по глубине.

Я бы категорически не рекомендовал делать такие подключения на ВАГО. Ничего не имею против конкретно самих ВАГО, просто использовать их, на мой взгляд, было бы правильнее для световых групп. Хоть они и держат заявленные 20А, но на рынке, во-первых, много подделок, а во-вторых, рекомендую устанавливать автоматы на розеточную группу 16А и не более. У них ток срабатывания более 20А, вроде все рядом и может вам повезет, но лучше не рисковать.Как многие спорят в Интернете, ничего и лишнего добавить в такую ​​проводку нельзя. Добавляем без проблем — венчаем рядом отверстие для розетки, устанавливаем и переключаем в том же порядке. Проблем нет, но есть спокойствие и здоровый сон.

Освещение еще проще, кабель тоньше, переключать проще, сказка, а не жизнь. Рассмотрим на примере моего любимого переключателя Шнайдера. Был только двухклавишный. Это означает, что у нас будет два потребителя в предлагаемой группе освещения, каждый с ключом.Дальше все просто. Наша земля не коммутируется, и мы оказываем на нее давление, то же самое с проводником N. Фазы переключаются в зависимости от того, какой ключ и что будет включаться. Переключатель, как говорится, сделан для людей. Все просто, грамотно, качественно. Ранее я намекнул, что мы можем использовать VAGO в группах освещения, и во всем, что на рукавах, и на рукавах. Да все для снарядов. Но это мое ИМХО, я люблю спать спокойно.

Как видим, места более чем достаточно.Поверьте, все варианты проводки подходят и еще есть место на пару.

Ну что ж, можно подвести итоги.

Вариант коммутации в розеточных коробках больше подходит для жилых помещений, где по многим причинам распределительные коробки не актуальны:

Соединительные коробки
  • нуждаются в доступе, но мы не всегда можем гарантировать, что крышки соединительных коробок не нарушают внешний вид стен.
  • опять же, в связи с необходимостью доступа нам гораздо выгоднее отключать в розетке.Чтобы получить доступ к этому соединению, вам просто нужно удалить сокет.
  • Довольно серьезная экономия на кабеле, потому что он идет от одной группы розеток к другой, а не звездой от одной распределительной коробки, и трасса кабеля становится более очевидной.
  • Добавить розетки, переподключить выключатель, проверить соединение (вдруг даже с такой проводкой кто-то плохо спит)

Подключение в розетках можно производить как с помощью розеток стандартной глубины, так и с помощью розеток увеличенной глубины, которые в последнее время стали очень популярными на рынке монтажной продукции.Мы предпочитаем комбинировать как стандартные, так и глубокие по мере необходимости. Иногда возникают ситуации, когда проводка оказывается достаточно большой и даже в глубокой розетке нет места для розетки. Из этой ситуации есть очень простой выход. Полностью используем утопленную розетку, впоследствии просто вставляя вилку в раму. Оказывается, проводка была сделана и дизайн не заморачивался.

А дальше живем! Кому не терпится — откручиваем розетки и смотрим, как там наши рукава или ваги, как иначе.Потому что ничего другого не остается, как использовать хорошо собранную электрическую сеть без кругов от распределительных коробок. Это все на сегодня.

  • Требуемая схема
    • Предварительные условия
    • С чего начать?
    • Определение контактов испытательным методом
    • Провода торчащие
    • Распределительная коробка
    • Подключение без распределительной коробки

Двухклавишный переключатель — это пара независимых одиночных переключателей, объединенных в единую конструкцию.Преимущества его использования очевидны — для скрытой установки требуется одна монтажная коробка (розетка), при этом нет необходимости делать дополнительное отверстие в стене, особенно если оно бетонное, а цена одной сдвоенной ниже. чем два отдельных.

Используется для включения смежных секций освещения — это может быть ванная и туалет, лампочки в коридоре, группа светодиодных источников света или люстра с раздельным включением светильников.

Требуется схема

Для правильного и надежного подключения необходимо предварительно представить себе весь алгоритм действий, а для этого необходимо нарисовать схему.Опытный электрик может проделать такие несложные электромонтажные работы без бумажки с рисунком, а только потому, что он «нарисован» в его памяти благодаря опыту работы. Для новичка будет правильным начать с листа бумаги.

Схема подключения двухкнопочного выключателя света

Предпосылки

У нас есть фаза и ноль, идущие от заслонки, сразу обозначаем их соответствующим цветом. Если разводка монохромная, обязательно по индикатору узнать, где находится фаза.Запрещается подавать фазное напряжение на электроустройство в обход выключателя — от этого зависит безопасность.

После определения принадлежности проводов не забудьте обесточить их. Как правило, переключатели подключаются с помощью распределительной коробки, в которую входят сетевые провода. Допустим, подключены разные группы электроосветительных приборов, и кабели к ним уже проложены, осталось подвести их к точкам подключения в точках, указанных на схеме.

Провода также должны быть проложены к выключателю и выведены через фиксированную розетку. Нельзя сначала произвести подключение, а затем проложить и закрепить электропроводку — от механического воздействия может пострадать контакт, или даже провод может оборваться, и его уже нельзя будет подтянуть к точке подключения.

С чего начать?

Ответ на вопрос, как подключить двухкнопочный выключатель, состоит из двух частей:

  • установка проводов в распределительную коробку вверху;
  • подключение внизу клемм самого переключателя к коммутируемым проводам.

Принципиальной разницы с чего начать нет. Но лучше начать с переключателя, потому что тогда, сделав соединения в коробке, имея тестер, легче найти общий провод и коммутируемые линии переключением ключей. Но ниже, имея одноцветную проводку, выходящую из распределительной коробки, определить точки ее подключения можно будет только опытным путем.

При прокладке провода к двойному выключателю света его необходимо прокладывать трехжильным проводом

Определение контактов методом испытаний

Ядро имеет три контакта, как правило, они соответствующим образом промаркированы, схему можно даже нарисовать.Если по каким-то причинам визуально определить принадлежность клемм невозможно, или это нужно сделать с уже подключенными к выключателю в коробке проводами, то их определяют с помощью тестера.

Для этого клавиши переводятся в выключенное положение, измерительные щупы подключаются и одна из клавиш включается. Если ничего не происходит, он возвращается в исходное положение, включается другое. Если в этом случае нет сигнала, то ключи включаются одновременно, — ток будет течь через замкнутые контакты и соединительную шину общего контакта.

индикаторная отвертка. Фазовый провод «Звонок»

Таким образом, щупы указывают на две коммутационные линии. Затем один из щупов переставляется на найденный общий контакт, а левая и правая клавиши определяются поочередным переключением. Опытным путем нужно найти такое расположение, чтобы один щуп всегда оставался на одной общей клемме, а другой, в свою очередь, показывал работу каждой клавиши.

Важно их не перепутать, хотя для люстры это не особо важно, но будет неудобно, если свет слева включится на правый щелчок, и наоборот.

Выступающие провода

Подключить настенный выключатель очень просто. В случае скрытой установки решение, как подключить двойной выключатель, сводится к ответу на вопрос: «Как долго провода должны выходить из розетки?»

Выход провода из-под розетки примерно 10-20 см

Есть такое негласное правило электриков: провод должен беспрепятственно доходить до соответствующих выводов выключателя, повернутого клавишами вниз, горизонтально опираясь на нижнюю точку монтажной коробки.Таким образом, сердечник переключателя будет как бы вращаться по горизонтальной оси, входя вместе с проводами в розетку.

Некоторые электрики обеспечивают провода с запасом и изгибают их в виде пружинящей змейки. Главное, чтобы выключатель свободно заходил внутрь, а не упирался в провода. Конечно, подключать их к клеммам нужно очень осторожно, иначе они могут выскочить из клемм в момент установки.

Выключатель, вставленный в упор, удерживая его рукой, фиксируется с помощью равномерно затянутых болтов, разжимающих крепежные хомуты.Фиксацию следует производить только в том случае, если сама розетка уже надежно закреплена. Нажатие на клавиши завершает установку.

Распределительная коробка

Для соединения проводов в точках, указанных на схеме, можно использовать скрутку, изолируя ее изолентой, но надежность и эстетичный вид будет не на высшем уровне.

Способы скручивания проволоки

Вместо изоленты можно использовать термоусаживаемую трубку — при затяжке она будет плотнее прижимать контактирующие поверхности, что добавит надежности контакту.Нежелательно использовать скручивание, если есть вероятность ошибки — при разматывании проводов металл сердечника трескается, теряет прочность и проводимость.

Невозможно соединить таким образом одножильные и многожильные провода — в этом случае их лучше спаять или использовать опрессовку специальными гильзами. И совершенно недопустимо скручивать медь и алюминий вместе — в точке соприкосновения будут происходить процессы электрохимической коррозии, приводящие к потере контакта.В качестве альтернативы скручиванию можно использовать самозатягивающиеся муфты WAGO.

Колодка в коробке — простое решение
Распределительные коробки часто продаются с монтажными блоками, которые имеют набор клемм для облегчения подключения.

Тип и разновидность не имеют значения, главное, чтобы они выдерживали напряжение и ток, подходили к материалу стен. Осуществляем подключение как на приведенной выше схеме, подключая соответствующие провода в указанных точках.

Начинаем с фазного провода, надеваем на клемму, зажимаем, и сразу подключаем к нему провод от переключателя. Затем повторяем эту процедуру для остальных клемм. Всегда важно маркировать провода, это сэкономит время при определении их принадлежности.

Подключение переключателя света к двум лампочкам

Подключение без распределительной коробки

Согласно ПУЭ всегда должен быть доступ к распределительным коробкам. В домах и квартирах, где на первый план выходит эстетика, покрытие на стене не впишется в стилевую композицию, диссонирующую с окружающей средой.Покрыть дорогими обоями тоже не лучшее решение — если доступ понадобится, их придется сдирать

Поэтому в последнее время стали использоваться прогрессивные методы подключения выключателей, которые требуют немного больше кабеля, но исключают распределительную коробку. Дело в том, что используется глубокая розетка, и все соединения производятся в ней.

Утопленная розетка вместо распределительной коробки

Фазный провод выведен непосредственно на общий вывод выключателя, провода, идущие к лампам, также подключаются непосредственно к коммутируемым выводам, в розетке подключаются только нулевые проводники.При достаточной ловкости этот способ подключения можно осуществить и в распределительной коробке обычных размеров.

вся схема подключения в розетку. Принцип подключения проводов тот же

При замене выключателя старый провод может оборваться. Вы можете удлинить его, используя следующую клеммную колодку:

Ссылка

В определенных ситуациях рекомендуется электромонтаж без соединительных коробок. Обо всех важных моментах, касающихся монтажа электропроводки таким способом, пойдет речь в нашей сегодняшней статье.

Монтаж электропроводки без распределительных (ответвительных) коробок — прием, появившийся сравнительно недавно. Несмотря на это, в некоторых моментах такая схема установки не противоречит основным документам ПТЭЭП и ПУЭ. Более того, сам метод до сих пор вызывает споры в профессиональных кругах.

В данном случае схема подключения имеет некоторые отличия от той, что использовалась при установке распределительных коробок. Без распределительных коробок электропроводка запитывается также от щита с автоматом.От него проволока направляется к первой розетке, а затем петлей тянется к остальным.

Обрезается трехжильный кабель (нулевой, фазный и заземляющий), подходящий для первой розетки. Ноль и фаза нарушены. Но заземление нельзя прерывать, оно должно доходить до контактов третьей розетки. Поэтому два зачищенных провода необходимо подключить к соответствующим входным контактам. Затем ноль и фаза закольцовываются на следующую розетку, хорошо соединив и затянув отверткой на входном контакте.

Зачищает заземленный кабель. Зачищенный провод сгибаем пополам. Таким образом, вы получаете контактирующие друг с другом два провода, которые имеют общую жилу.

После этого с двух сторон зачищается кусок провода. Один конец нужно прикрепить к изогнутой земле. В результате получаем три оголенных участка, которые герметизируем специальной гильзой и изолируем. Другой конец подводим к контакту розетки, предназначенной для заземления, и зажимаем. Таким образом, мы избегаем пробелов и выполняем все согласно требованиям документации.

После этого выводим провод через строб к последующим розеткам. В этом случае происходит обрыв фазы и обнуление. Для их крепления используются клеммные колодки.

Стоит отметить, что такая разводка может вызвать определенные трудности при использовании дешевых розеток. В таких изделиях часто встречаются слабые контакты. Из-за этого провода в них могут сильно нагреться, спровоцировав возгорание проводки или появление пожара. Также концы кабелей могут выпасть из контактов, что приведет к нарушению схемы питания в других розетках.

Во избежание подобной ситуации при такой схеме монтажа проводки заземляющий провод (как ноль, так и фаза) обрезается. Кроме того, кабели можно обжимать отводом не только по заземлению, но и по фазе и нулю. В этом случае изоляция гильз, используемых для опрессовки, является обязательной. Они помещаются в розетку, а отводы затем подключаются к аналогичным контактам.

На описанной схеме подключения розеточная коробка действует как соединительная коробка. Поэтому использование распределительных коробок здесь осуществляться не будет.

Чтобы такая установка прошла быстро и без проблем, специалисты рекомендуют покупать розетки большой длины. Так что к ним поместятся все необходимые провода.

Для разветвления электрических схем перед самостоятельным монтажом необходима консультация электрика. В этом случае нужно знать, что такой способ прокладки кабелей используется в определенных случаях.

Применяется

Этот способ монтажа рекомендуется в тех случаях, когда на стенах стоит дорогая отделка.В этом случае разводка выполняется под полом и без установки дополнительного электрооборудования в стенах в виде распределительной коробки.

Также в ПУЭ указаны моменты, когда используется только такая схема разводки проводов. Согласно документации запрет на прокладку кабелей в распределительную коробку распространяется на линии питания:

  • плиты электрические;
  • кондиционеры;
  • котлов отопления;
  • все устройства, потребляющие много электроэнергии во время своей работы.

В этих ситуациях в распределительных щитах следует установить автоматический выключатель для защиты. От него прокладывается отдельная кабельная линия. В результате получается схема для питания отдельной группы устройств.

Видео «Электромонтаж без распределительных коробок»

Из этого видео вы узнаете об электромонтаже без соединительных коробок с подключениями в розетках.

Плюсы и минусы

Основным преимуществом использования такой схемы подключения является отсутствие распределительных коробок, которые обычно устанавливаются в верхней части стены.В результате не возникает повреждений внешнего вида отделки.

Стоит отметить, что скрытые под обоями или штукатуркой распределительные коробки могут вызвать проблемы в случае выхода из строя сети. Это связано с тем, что для того, чтобы добраться до ящика, вам нужно будет разрушить часть декоративного оформления области над ним. В случае использования данной схемы установки таких проблем нет.

Кроме того, к преимуществам этого способа монтажа можно отнести:

  • значительно снижена стоимость монтажа электропроводки;
  • нет необходимости формировать в стенах отверстия под распределительные коробки;
  • простота установки и удобство использования.

Однако следует отметить, что выполнение такой прокладки кабеля требует от человека соблюдения всех требований безопасности.

В этом случае все стыки должны иметь доступ для профилактического осмотра и необходимого ремонта. В этой схеме слабым местом является подключение кабелей. Также к недостаткам можно отнести то, что для прокладки требуется большая длина проводов.

Несмотря на ряд преимуществ, монтаж электропроводки в доме без использования распределительных коробок считается необходимой мерой.Распределительные коробки при прокладке электропроводки повышают безопасность ее эксплуатации, а также повышают надежность электросети.

Как видите, разводка без распределительных коробок — вариант разводки, имеющий ряд положительных моментов. Однако не стоит забывать и о недостатках. Перед тем, как установить провода по этой схеме, нужно взвесить все за и против, чтобы принять оптимальное и правильное решение в каждой конкретной ситуации.

При покупке нового дома электрификация помещения всегда проводится перед отделкой стен и потолка.Сегодня, в век новых технологий, существует несколько распространенных способов модернизированного электроснабжения. Один из самых безопасных и надежных вариантов — разводка без распределительных коробок.

Электромонтаж без распределительной коробки

Схема электропроводки адаптирована к интересам и пожеланиям домовладельца. Электропроводка представляет собой гирляндное соединение без соединительных коробок. Жилы подключаются к электросети один за другим и подводятся от каждой точки освещения, розетки, переключателя непосредственно к распределительному щиту.

Перед началом работ проводится предварительный расчет примерной величины потребления тока при использовании планируемых электроприборов и устройств. Схема подключения включает в себя необходимый комплект проводов и кабелей, установку розеток, выключателей, электроприборов.

Новые требования к проводке учитывают использование только медных проводников. Контактные соединения проводов во время электромонтажа играют важную роль в любой электрической системе.Они должны быть устойчивыми к механическим повреждениям, безопасными.

Способы подключения проводов

Крепление электрических проводов в соответствии с техническими требованиями и действующими инструкциями осуществляется пайкой, опрессовкой, опрессовкой с использованием соответствующих инструментов. При выборе способа подключения контакта необходимо учитывать, для чего предназначена облигация и где она будет размещена.

В точках подключения и разветвления проводов всегда есть запас на переподключение в случае неисправности.Сегодня наиболее универсальными и эффективными электрическими соединениями являются безвинтовые клеммы. Просто и удобно, подходит для всех типов проводов разного диаметра сечения.

Зажим состоит из высококачественной стальной пружины, устойчивой к агрессивным средам, и шины из электролитической меди со специальным лужением, закрепленной на контактной поверхности с помощью отвертки. Терминал не имеет ограничений по токам и напряжению, даже соединяет проводники с помощью рукава. Отвечающий современным требованиям, зажим имеет уменьшенные размеры, за счет чего не занимает много места в розетке.

Особенности монтажа электропроводки

Все электромонтажные работы выполняются только после установки электрощита и счетчика. После этого определяются места коммутационного оборудования. С целью правильной прокладки проводов и установки розеток проводится обследование кабельной трассы, условий прокладки электропроводки и электротехнических изделий.

Точность электрификации обеспечивает не только эстетичный вид, но и безопасность всего дома.Итак, при установке розеточной коробки в качестве распределительной необходимо соблюдать правила установки, это:

  1. Закрепите розетку в кирпичной, бетонной, гипсокартонной стене с помощью раствора.
  2. Установите розетку заподлицо с поверхностью стены с закрытой проводкой.
  3. Используйте специальные зажимные винты с пластинами для крепления стекла.

При прокладке кабеля следует использовать специальные крепления, которые защитят его от механических повреждений и будут выполнять роль заземления. При проектировании электрической сети через розетки и выключатели необходимо использовать только качественное оборудование.

В последнее время большим спросом стали монтажные розеточные коробки с более глубокой формой, так что провода, образованные петлями или складками, могут компактно уместиться без резких складок.

Осветительная установка без распределительной коробки

Сегодня в современных квартирах, домах, офисных помещениях стала актуальной разводка без распределительных коробок для освещения, несмотря на большой расход кабеля. Для установки бытовых осветительных приборов в распределительном щите отводится специальное место.

Кабель от потолочного светильника до электрощита проложен в гофрированных трубах, заменяющих чеканку. Такая система электрификации гарантирует надежное соединение без разрыва кабельных линий, а также безопасность при эксплуатации электричества. Для разводки рекомендуется использовать кабель с полимерной или ПВХ изоляцией.

Сечение проводов необходимо подбирать исходя из нагрузки системы электроснабжения, материала отделки поверхности, способа подключения.

Установка без распределительных коробок производится только при ремонте. При незначительных неисправностях просто снимите выключатель или розетку и проверьте проводку.

Безопасность электромонтажа

По окончании монтажа электропроводки необходимо провести комплекс замеров, чтобы убедиться, что система готова к использованию современной бытовой техники и оборудования. Проверка работоспособности электрощита, проводов, кабелей, розеток, выключателей дает возможность вовремя исправить допущенные ошибки.Тестовая проверка показывает, что:

  • контакты электропроводки надежно заземлены;
  • Соединения
  • подключены правильно;
  • нет внешнего напряжения и повреждения изоляции;
  • Устройство автоматической защиты
  • совпадает с проводкой.

Точный замер электропроводки можно провести только с помощью специалистов электролаборатории. Для поверки, контроля и измерения используется оборудование, которое показывает потери, потребление электроэнергии.Розетки, выключатели, лампы требуют особо профилактического осмотра во избежание коротких замыканий.

Качество продукции — гарантия надежности и работоспособности проводки

Производительность, безопасность и надежность современной электропроводки зависит от точности, аккуратности и профессионального выполнения электромонтажных работ. Чтобы электричество в доме или квартире было бесперебойным, необходимо провести визуальный осмотр электропроводки, следить за состоянием бытового электрооборудования.

Электромонтаж без распределительных коробок — это самая модернизированная надежная электросистема для современных квартир, домов. Единственный его недостаток — значительный расход кабельной продукции и всех комплектующих. Кабели, провода, розетки и выключатели необходимо приобретать в специализированных магазинах, где продукция по прямому назначению соответствует международным стандартам и имеет сертификат качества.

Любые розеточные механизмы, выключатели ведущих мировых брендов обладают высокой надежностью и длительным сроком службы при любом соединительном контакте.Низкое качество продукции приводит к быстрому износу, может вызвать короткое замыкание, возгорание, обесточить комнату или весь дом.
При покупке такой продукции информационный материал от производителя не всегда дает полное представление. Экономия денег не является гарантией безопасности, надежности и комфортного проживания.

Причин срабатывания автоматов узо и почему они отключены но бояре, насосы

Первичная защита организма человека от опасного воздействия напряжений и токов в бытовых электрических сетях и — установка защитных устройств.Кроме того, УЗО используются для защиты электроприборов от аварийных работ в бытовых электросетях и синусоидального тока постоянного и переменного тока. Но срабатывает очень часто, и отечественного потребителя интересует, почему отключено УЗО на УЗО или постоянно сработало.

Принцип действия и работа УЗО

Рис.1 Работа УЗО

Сумма токов, которые включены в раздел, должна равняться токам, которые идут. Это основной принцип работы данного блока выключателя.Причина срабатывания УЗО в блоке питания — это то, что токи, исходящие от участка электрической сети, не равны токам, которые входят в эту сеть. Эта разница представляет собой величину тока утечки или дифференциального тока. Векторная сумма токов в фазных проводниках ( I1 ) должна быть равна токам в нейтральном проводе ( I2 ). Они идентичны по размеру, но направления разнонаправлены и, таким образом, взаимно компенсируют друг друга, а ЭДС (электродвижущая сила) отсутствует.Если эти токи не равны, значит, разница между ними и есть ток утечки. Он в свою очередь создает ЭДС, а она, в свою очередь, через соленоид воздействует на запорный механизм и УЗО отключается.

Мотивация растений УЗО. Опасный для человеческого тела электрический ток

На Рис.1 Нормальный режим I 1 = I 2. Когда человек касается оголенных проводов, возникает дифференциальный ток I∆n .Если посчитать ток, который пройдет через человека, получим I = 230/ R нет , НО, где 230 Ток от бытовой сети, R нет — сопротивление человека . Хотя у каждого человека эта характеристика индивидуальна, но она считается порядка 1 кОм (1000 Ом). В итоге получаем 230/1000 = 23 мА. Следует отметить, что порог чувствительности у человека начинается с 0,6 — 1,5 мА. При этом нынешнее ощутимое раздражение у человека.При токе в 10 — 15 мА у человека возникает мышечный спазм, и этот ток называют неотпускающего. В этом случае человек не может самостоятельно освободить оголенный провод, если взял его. при токе 90 — 100 мА возникает фибрилляционного тока. При таком токе сердечная мышца хаотично сокращается, а через несколько секунд происходит остановка сердца. Безопасным для человека считается ток 2 мА, когда он превышает 10 с, а если больше 120 с, то безопасный ток 6 мА. эти токи, а также время отключения необходимо учитывать при выборе остаточного тока УЗО, чтобы понимать, что будет с вами, если вы попадете под опасное напряжение.По этим причинам помните: если обогреватель выключен УЗО, это избавит вас от минимального дискомфорта.

Выбор УЗО в зависимости от токов утечки

по СП31-110-2003 pA4.15 , при питании ванной от отдельной линии необходимо предусмотреть УЗО 10 мА, если линия используется совместно с кухней и коридор необходимо установить УЗО током до 30 мА. Для обычных бытовых ЛЭП (розетки, освещение) подбирается защитное устройство на максимальный ток 30 мА ( ПУЭ п.7.1.79.). УЗО на дифференциальные токи 100 и 500 мА, как видно выше, не защищают организм человека от опасного напряжения, и основная цель этой противопожарной защиты. При установке автоматических выключателей необходимо понимать, что они не защищают от длительных перегрузок, максимальных токов или высоких напряжений. По этим причинам эта установка должна быть соединена с автоматическим выключателем с электромагнитным и тепловым расцепителем, а для защиты от перенапряжения должны быть установлены реле или ограничители перенапряжения (Устройство защиты от перенапряжения).По этим причинам, если ТЕРМЕКС отключает УЗО, а автомат не работает, то причиной неисправности является ток утечки.

Если УЗО выключается одновременно с автоматическим выключателем, причиной неисправности может быть как дифференциальный ток, так и максимальные токи, возникающие при коротком замыкании.

Причины утечки тока

Необходимо хорошо понимать, что наличие тока утечки — это аварийный режим или неисправность в электрических сетях бытового назначения или неисправности в электроприборах.Причины появления этого тока довольно распространены. Основные причины утечки тока — это прикосновение человека к оголенным проводам, его протекание через деформированную изоляцию кабеля или через токопроводящий элемент. Например, причиной срабатывания УЗО в водонагревателе может быть утечка тока через воду. Изоляция кабеля повреждена, влага проникла в оголенный провод и через него прошел ток. ток, которого просто не хватает, если бы разница входящего и выходящего токов равнялась 0 (нулю), и защита отключает аварийную секцию.Если это водонагреватель ТЕРМЕКС, отключено УЗО прибора.Вода это тоже может быть причиной того, почему отключено УЗО на насосе, перекачивающем различные жидкости.

Типы и УЗО; визуально-техническое обозначение

рис. 2 Внешний вид и обозначение защитных устройств

Форумы RCD

  • Напряжение бытовое и сеть 220/380 В.
  • По количеству полюсов. При однофазной нагрузке в сети питания УЗО необходимо устанавливать двухполюсным, при трехфазной нагрузке — четырехполюсным.
  • Номинальный рабочий ток. Величина номинального (рабочего) тока УЗО такая же, как у автоматических выключателей, это 16, 25, 32, 40, 63, 80 А.
  • Остаточный ток (ток утечки), величиной которого руководит устройство УЗО 10, 30, 100, 300, 500 мА.

По типу тока утечки, который в свою очередь делится на:

  1. Переменный электрический пульсирующий ток синусоидальной формы и. Тип УЗО для текущего « AS». Пульсация тока присутствует в регулируемых лампах, в стиральных машинах с регулируемой скоростью вращения.
  2. Электроимпульсный переменный и постоянный ток типа УЗО « НО». Данный вид защиты рекомендуется использовать там, где есть бытовая электроника, микроволновая печь, компьютер, телевизор и т. Д.
  3. Постоянный электрический и переменного тока типа УЗО «АТ». Этот тип защиты обычно устанавливают там, где есть выпрямленный ток. В бытовых электрических сетях этот тип не используется.
  4. Для УЗО с выдержкой времени срабатывания УЗО этого типа «S» применяется селективность, которая наблюдалась бы при установке 2 или более устройств защиты в домашних сетях и при подаче электроэнергии. Этот тип УЗО используется в сетях, где используется АВР (Автоматический ввод резерва), и типа « G » в той же сети, но имеет меньшее время воздействия.

срабатывание УЗО, причины первичного и вторичного

Наиболее частые причины срабатывания УЗО в бойлере или водонагревателе Electrolux, это недобросовестный производитель или разного рода проблемы в электрической сети. Если на водонагревателе , отключено УЗО, нужно его снова включить.Если прибор исправен и не выключает УЗО, то произошла короткая утечка тока. Далее вам необходимо воспользоваться кнопкой «Тест». Имитирует аварийный режим.

  1. Необходимо отключить автомат, включенный в сеть вместе с УЗО и определить, почему отключено УЗО. При этом отключаем нулевой провод. После этого, как они отключаются, включаем УЗО. Если он не выключен, значит, нажмите на кнопку «Тест». Если после нажатия кнопки «Тест» УЗО сработало, значит, исправно.Следует отметить, что работоспособность тестового УЗО необходимо проверять не реже 1 раза в месяц, нажимая кнопку «Тест».
  2. Если при подключении УЗО срабатывает без нагрузки, означает, что оно вышло из строя или в месте его установки есть токи утечки. Если он исправен, необходимо понимать, почему срабатывает УЗО без нагрузки. В этом случае, если у него несколько машин, то они сразу все отключаются. Затем мы определяем, зачем отключать УЗО, а в свою очередь включаем автоматические выключатели и определяем аварийный участок электрической сети.

Основные виды подключения УЗО

рис. 3. Одно УЗО и один потребитель

Подключить УЗО может любой электрик, имеющий не менее 3-х разрядных электриков. Схема подключения написана на устройстве, и в этом нет ничего сложного. Единственное, что нужно сделать перед установкой, это учесть нюансы при включении сети и выбрать нужное количество выключенных машин на одно УЗО. Можно установить одно охранное устройство на всю квартиру в панели пола, если кондоминиум, как показано на рис.3. Его можно установить отдельно на розетку сети и освещение, если у вас достаточно места для установки. Подойдет для квартиры. При установке и выборе УЗО следует учитывать номинальный (рабочий) ток, который должен быть на одну ступень выше номинального тока машины, который идет после защитного устройства. Например, если автомат на 25 НО, перед этим необходимо установить УЗО с рабочим током на 32 А и т. Д. Если это частный дом, то лучше рассмотреть следующие позиции, одно УЗО и одно автоматическое, Если автомат имеет немного.

Одно устройство безопасности и несколько автоматических выключателей

рис. 4 Подраздел схемы OUZO

Если, например, в доме стоит много машин (одна машина = одна комната, = одна машина), то в этом случае размер электрического щита может быть огромным. По этим причинам распределительный щит лучше скомплектовать так, чтобы под одно УЗО устанавливать несколько автоматов, но не более 5. В этом случае необходимо правильно рассчитать номинальный ток защитного устройства относительно выхлопных автоматов, чтобы их сумма не превышала устройства защиты рабочего тока.Например, в выхлопных машинах ВА1 16 НО, ВА2 16 НО, ВА3 32 НО, сумма 16 + 16 + 32 = А. Значит, УЗО должен иметь номинальный ток не менее 64 А, а зная оптимальный диапазон номинальных значений тока, вариант устройства выключатель номинальный ток на 63 А.

Как показано на рисунке. 4 ничего сложного, когда нет подключения, но в некоторых случаях будет интересно узнать, почему срабатывает УЗО на водонагревателе Аристон, если домашняя сеть и предохранительные устройства исправны и. При срабатывании УЗО причины могут быть в его неправильном подключении.

Основные виды неправильного подключения УЗО, нулевого смещения защитного проводника и

  • Невозможно соединить нейтраль ( N ) и фазный провод, пропущенный через УЗО, остальные нулевые и фазные проводники после УЗО.
  • Нельзя производить подключение нулевого проводника (N) после электрического разомкнутого УЗО, а также его нельзя подключать к защитному проводнику (ВКЛ) .
  • Категорически нельзя подключать к нулевой розетке и защитному проводнику.
  • Если в электрической сети установлены два защитных устройства, объединение нейтрального проводника приведет к дополнительному току утечки и, как следствие, срабатыванию обоих.
  • Если в электрощите установлено много УЗО, следует перепроверить проводку, чтобы не было соединения фазного провода и земли, работающей с различными устройствами защиты.

Только правильно подобранные и правильно подключенные защитные устройства защищают человека в случае аварии от опасного воздействия электрического тока.

Видео:

Конвертер шерсти в амперы, онлайн-калькулятор

Что можно и что нельзя пить узо

Узо — безусловно, самый известный алкогольный напиток Греции.

Это сладкий крепкий алкогольный напиток, похожий на ликер, который изготавливается из побочных продуктов винограда, которые использовались для виноделия (в основном из кожицы и стеблей). Затем он перегоняется в крепкий алкогольный напиток, приправленный в основном анисом, что придает ему характерный вкус лакрицы.

Питье узо в Греции — это культурный ритуал, у которого есть свое особое время и место, обычно поздно днем ​​или ранним вечером и всегда сопровождаемый небольшими тарелками еды.

Одни говорят, что употребление узо — это искусство, другие — образ жизни.

Вот список того, что можно и чего нельзя делать, чтобы вам нравился каждый глоток:

  • Наслаждайтесь этим жарким, солнечным, поздним днем ​​или ранним вечером в счастливый час.
  • Пейте холодным, но не охлаждайте. Положите один или два кубика льда в небольшой стакан. Налейте немного узо на лед. Узо превратится из прозрачного в мутный, когда анис вступит в реакцию со льдом. Или налейте небольшое количество узо в стакан в чистом виде, а затем добавьте немного очень холодной воды вместо льда.
  • Не делайте снимков узо! Это подрывает всю цель, и последствия будут худшими из тех, что вы когда-либо испытывали, не говоря уже о том, чтобы вызвать самое ужасное похмелье.
  • Выпейте его с небольшой тарелкой или двумя мезедес — греческой версией тапаса. Всегда пейте его во время еды. Узо очень сильный; пить его натощак — не лучшая идея. Греки гордятся тем, что сочетают и подают определенные виды мезеде с узо, такие как жареный осьминог, креветки или кальмары; сырные и мясные ассорти или другие «маленькие кусочки». Существуют даже специальные заведения, называемые «узери», посвященные исключительно этой практике.
  • Делайте глоток медленно.Не глотай. Узо предназначено для смакования; ритуал узо и мезедес предназначен для расслабления, и этим процессом следует наслаждаться в течение двух или более часов.
  • Не пейте узо в качестве аперитива (перед ужином), дижестива (после обеда) или во время ужина. Вкус не дополняет традиционные греческие закуски. Во время еды греки пьют вино, пиво или безалкогольные напитки, и всегда — столовую воду в бутылках.
  • Находясь в Греции, попробуйте первоклассное островное пиво (полагайтесь на местные знания, чтобы направить вас правильно) или широко доступные Plomari и Ouzo Mini, которые есть на полках магазинов повсюду.
  • Наконец, чтобы полностью насладиться и насладиться не только самим напитком, но и культурным ритуалом его употребления, обязательно пейте Узо — по-гречески!

* Источник: crushbrew.com

Знакомство с узо, национальным напитком Греции

Независимо от того, что происходит в Греции, мы все можем согласиться в одном: узо потрясающий.

Что такое узо, спросите вы? Возможно, вы помните печально известную сцену питья узо из Моя большая греческая свадьба , где аперитив со вкусом аниса разносит тиски родственников героини Тулы.По правде говоря, хотя узо может быть высокой стойкостью, он не обязательно крепче бурбона (он должен быть крепостью не менее 37,5% или 75 крепостью, что вряд ли достойно — извините, что испортил веселье). Однако вкусно. Если вы поклонник абсента, аквавита или солодки в целом, вам обязательно понравится узо. Вот как появился этот пряный спиртной напиток.

Предшественник Узо — ципуро, что по сути является греческой граппой. Однако разница в том, что сразу после дистилляции базовый спирт, используемый для изготовления узо, содержит больше алкоголя, чем базовый спирт, используемый для изготовления ципуро.Кроме того, ципуро не обязательно должно быть ароматным анисом, а вот узо — обязательно. Узо изготавливается из базового спирта винограда, а затем его приправляют анисом — тот же отчетливый вкус, что и у абсента. История Узо на удивление коротка: в 1856 году Николас Катсарос и его семья открыли первый завод по производству узо, который до сих пор производит узо. В 2006 году, признавая уникальное греческое наследие напитка, правительство постановило, что узо может производиться только в Греции, получив одобренное ЕС защищенное обозначение происхождения (это похоже на DOC для итальянских вин).

Как и любой другой спиртной напиток со вкусом аниса, если вы добавите немного воды в узо, он станет молочным. Это называется лаушингом или эффектом узо. Узо полон потрясающих ароматов (таких как фенхель, кориандр и гвоздика), настолько, что он дает настоящий вкус. Чтобы сбалансировать все эти вкусы, мы рекомендуем потягивать узо с небольшим количеством еды. Подумайте, фаршированные виноградные листья, баклажаны и свежий сыр. Убедитесь, что у вас под рукой есть лепешки.

Отправляйтесь в местный винный магазин и изучите свой выбор узо.Вы найдете его рядом с самбукой и абсентом. Если вы чувствуете себя храбрым, подожгите его. Шучу, пожалуйста, не делай этого. Вместо этого попробуйте этот коктейль:

Греческая трагедия

  • ¾ Унция Узо
  • ¾ Сладкий вермут ¾
  • ¾ Ликер Sweet Berry (или Manischewitz)
  • Отжать сок лайма

В шейкере, наполненном льдом, энергично встряхните и процедите в купе с шампанским.

Поддержите Грецию. Или нет. Просто помните, пейте узо.

Louching, фото любезно предоставлено Эриком Литтоном через Wikimedia Commons

Как работает Узо. Что такое УЗО и как оно работает? Что такое RCD

При проведении электромонтажных работ, когда специалисты проводят новую электропроводку, устанавливаются специальные контрольно-защитные устройства — УЗО. В старых домах такие устройства не предусмотрены. Поэтому у владельцев квартир возникает резонный вопрос, что это за квартира и для чего она используется.

Цель и специфика применения

При эксплуатации бытовых приборов, а также электрических механизмов различного типа со временем происходит износ, в результате чего изоляция проводов перестает выполнять свою роль.Причем ток пойдет не по установленной цепи, а на землю, когда факт соединения с ней обеспечен.

Гидом, как правило, является сам человек, касающийся, например, корпуса стиральной машины или бойлера. Ток, действующий на корпус, делает его аналогом неизолированного провода.

Разумеется, эффективным методом устранения предпосылок для такой ситуации является создание контура заземления, т.е. искусственно сформированного проводящего контакта с землей корпусов, проводящих ток, или отдельных блоков электрических блоков.Но такая система создается далеко не во всех домах. Поэтому на помощь могут прийти устройства защитного отключения.

Принцип работы УЗО основан на его способности четко воспринимать малейшие изменения в электросети, несоответствие входных и выходных токов, а также обеспечивать отключение сети в аварийных ситуациях.

Здесь необходимо помнить, что ток, который движется по фазному проводу (или во всех фазах трехфазной цепи), должен быть равен току в нейтральном проводе.

Во время работы схемы возможна ситуация, когда человек касается неизолированной проводки или корпуса бытового прибора, находящегося под напряжением. Затем создается новая цепь тока утечки. В исходной схеме входящий ток не будет равен исходящему. Это отклонение будет записано УЗО с последующей командой на размыкание цепи.

Когда срабатывает УЗО

Чтобы понять, как работает УЗО, необходимо определить его основные составляющие.В увеличенном виде он будет выглядеть так:

  • Дифференциальный трансформатор тока с тремя обмотками. Для первых двух обмоток есть замыкание на ноль и фазу, но третья связана с пусковым механизмом — реле или электронным узлом.
  • Ударно-спусковой механизм, который представлен блоком силового пуска, а также контактными элементами.
  • Тестовый переключатель — позволяет проверить работу устройства путем тестирования всей сети.

Благодаря действию цепи устройства защитного отключения обеспечивается защита в таких случаях:

  • при замыкании фазного провода на корпус бытовой техники;
  • , когда была произведена неправильная разводка, например, забыли установить заднюю коробку;
  • при нарушениях в устройстве и подключении щита;
  • из-за утечки тока по другим бытовым причинам — заземление у соседей на водопровод, подключение стиральной машины с помощью шланга с металлическим покрытием и т. Д.


Варианты выбора

Емкостные УЗО считаются первыми бытовыми моделями. Их принцип действия аналогичен принципу действия емкостного реле, которое реагирует на реактивный ток смещения. Чувствительность у них чрезвычайно высока — доли мкА, срабатывают практически мгновенно и не реагируют на факторы заземления. Но при этом они очень сильно реагируют на помехи и не могут различить причины аварийной ситуации.

Рассматривая типы УЗО, нельзя не отметить модификации, которые сейчас стали прототипами наиболее распространенных моделей.Это дифференциальные УЗО-D, которые работают на основе оценки дисбаланса полных токов, возникающих в силовом кабеле.

Дифференциальные электромеханические модели сейчас популярны при проведении электромеханических работ различного уровня сложности. Когда происходит утечка, один из токов увеличивается, в результате чего возникает магнитный поток. Он создан на феррите, что приводит к наведению ЭДС во второй обмотке. Электромагнит отодвигает защелку, размыкающую контакты.

Известны также УЗО-ДЭ, относящиеся к электронным модификациям. Они имеют сенсор и встроены непосредственно в операционную систему. Такие изделия отличаются высокой чувствительностью и возможностью размыкания цепи в ответ на токи смещения.

И, конечно же, у них высокая скорость реакции. Но при этом стоимость их на порядок выше аналогов, а электроника может выйти из строя.

Если вы хотите знать, как выбрать УЗО, то желательно решить несколько вопросов:

  • поставить комплект УЗО и автомат или отдельно дифавтомат;
  • оценить расчетным путем требуемый ток отключения в момент перегрузки;
  • рассчитать рабочий ток устройства;
  • установить требуемый ток утечки.

Особенности подключения

Необходимо помнить, что штатное УЗО срабатывает для защиты человека, не реагируя на короткое замыкание или чрезмерную нагрузку. Но дифавтомат рассчитан на любые нарушения в работе схемы. УЗО можно установить параллельно с обычными машинами, попросив их работать попарно, или выбрать дифавтомат.

Первый вариант подходит для ситуации, когда проводка уже активна и в цепи уже установлены машины.Второй подход целесообразно применить с новым расположением проводки и экрана.

Чтобы понять, как правильно подключить УЗО, вам необходимо рассмотреть несколько вариантов:

  • Базовым подходом было бы подключение после счетчика, который, в свою очередь, следует за центральной машиной.
  • Предпочтительная последовательность следующая: счетчик следует за центральной машиной, после чего устанавливается селективное УЗО. Затем выходит из строя групповая машина, за ней следуют групповые защитные устройства.

Итак, устройство вылетает максимально близко к счетчику, что видно по фото УЗО в приборной панели. Но ставить обычное защитное устройство на старую проводку TN-C недопустимо. Но есть ли необходимость в установке устройства для обеспечения безопасности? Потом нужно ставить после машин, идущих к приборам.

Также следует учитывать некоторые правила установки:

  • , чтобы исключить возможность совмещения «нулевого» провода с клеммой заземления после УЗО;
  • избегать неполного подключения фаз;
  • не подключайте нагрузочный провод защитного устройства к рабочему проводнику;
  • не закрепляйте ноль защитным проводом при установке розеток;
  • исключить непреднамеренную ошибку при выборе полярности в момент подключения УЗО;
  • не соединяйте нейтраль и фазу, прошедшую через защитное устройство, с другими нейтральными и фазными проводниками.

Сложнее обстоит дело в квартирах без заземления. В этом случае действует другая инструкция по подключению:

  • Во-первых, нельзя поставить общий прибор.
  • Во-вторых, для каждого потребителя необходимо предусмотреть защиту индивидуальных УЗО.
  • В-третьих, проводники защитного типа от розеток нужно как можно быстрее наматывать на защитный зажим.
  • В-четвертых, при каскадном подключении верхние защитные устройства должны быть менее чувствительными, чем устройства, следующие за ними.

Устройства защитного отключения позволяют существенно защитить человека, исключая получение электротравм из-за утечек тока. Самостоятельно устанавливать данное устройство не рекомендуется. Для качественной и безопасной работы электросети желательно привлекать к работе специалистов.

Фото УЗО

Можно услышать мнение, в котором оспаривается необходимость установки устройств защитного отключения (далее УЗО).Чтобы его опровергнуть или подтвердить, необходимо понимать функциональное назначение этих устройств, принцип их действия, конструктивные особенности и схему подключения. Также немаловажным фактором является правильное подключение в зависимости от конкретной задачи. Мы постараемся максимально широко ответить на все вопросы по этой теме.

Функциональное назначение

Согласно официальному определению, этот тип устройства играет роль быстродействующего защитного выключателя, реагирующего на ток утечки.То есть срабатывает при образовании цепи между фазой и «землей» (провод PE).

Рассмотрим классический пример, в ванной установлен электрический водонагреватель. Работает без проблем, гарантийный срок и даже больше, потом наступает момент, когда корпус одного из ТЭНов трескается и фаза разрывается на воду.

Если в этом случае образуется цепь фаза — человек — земля, то тока нагрузки будет недостаточно для срабатывания электромагнитной защиты, она рассчитана на короткое замыкание.Что касается тепловой защиты, время ее отклика намного больше, чем сопротивление человеческого тела разрушительному воздействию электрического тока. Результат не поддается описанию, самое страшное, что в многоквартирном доме такой котел может представлять угрозу для соседей.

В таких случаях представленное устройство — единственный действенный способ обеспечить надежную защиту. Пришло время рассмотреть его концепцию, конструкцию и принцип действия.

Схема устройства

В первую очередь представим принципиальную схему устройства с указанием его основных элементов.


Обозначение:

  • A — Реле, управляющее контактной группой.
  • B — Дифференциальный ТТ (трансформатор тока).
  • C — Фазная обмотка на ДТТ.
  • D — Нулевая обмотка на ДТТ.
  • E — Контактная группа.
  • F ​​- Сопротивление нагрузки.
  • G — Кнопка запуска тестирования устройства.
  • 1 — Вход фазы.
  • 2 — фазный выход.
  • N — Контакты нейтрального провода.

Теперь объясним, как это работает.

Принцип действия

Допустим, некое устройство с внутренним сопротивлением R n питается от нашего защитного устройства, а корпус подключенного устройства заземлен. В этом случае при нормальной работе токи одинаковой величины, но разные по направлению будут течь через обмотки I и II DGT.


Таким образом, суммарное значение i 0 и i 1 будет равно нулю. Соответственно, магнитные потоки, вызванные токами в DTT, также будут противоположными, поэтому их общее значение также будет равно нулю.С учетом вышеперечисленных условий во вторичной обмотке ДДТ не будет генерироваться ток, поэтому реле, управляющее контактной группой, не срабатывает. То есть защитное устройство останется включенным.

Теперь рассмотрим ситуацию, когда на корпусе подключенного оборудования произошла поломка.


В результате появления тока утечки (i y) на «землю» баланс токов, протекающих через первичные обмотки I и II, будет нарушен.Это приведет к тому, что величина магнитного потока также станет ненулевой, что вызовет образование тока (i 2) на вторичной обмотке ДТП (III), на который реле, управляющее контактной группой подключен. Он будет работать, и подключенное оборудование будет обесточено.

Кнопка тестирования на приборе имитирует утечку тока через резистор R t, что позволяет проверить работоспособность прибора. Эта проверка должна выполняться не реже одного раза в месяц.

Конструктивное исполнение

На рисунке ниже показано типичное защитное устройство со снятой верхней крышкой, которая позволяет видеть основные компоненты конструкции.


Условные обозначения:

  • A — Механизм кнопки запуска тестирования устройства.
  • B — Контактные площадки для подключения фазового входа и нулевого провода.
  • C — Дифференциальный TT.
  • D — Электронная плата усилителя тока, питаемая от вторичной обмотки до уровня, необходимого для срабатывания реле.
  • E — Нижняя часть пластикового корпуса со стандартной установкой на DIN-рейку.
  • F ​​- Дугогасительные камеры на группу размыкания контактов.
  • G — Контактные площадки для подключения фазового вывода и нулевого провода.
  • H — Механизм разблокировки (реле срабатывает или вручную).

Перечень основных характеристик

Разобравшись с устройством устройств и принципом их работы, перейдем к основным параметрам. К ним относятся:

  • Тип защищаемой электропроводки, она может быть однофазной или трехфазной.Этот параметр влияет на количество полюсов (2 или 4).
  • Значение номинального напряжения для двухполюсных устройств составляет 220-240 Вольт, для четырехполюсных — 380-400 Вольт.
  • Значение номинального тока нагрузки, этот параметр соответствует таковому у автоматических выключателей (далее AB), но имеет несколько иное назначение (будет подробно рассмотрено ниже), измеряется в Амперах.
  • Номинальное значение дифференциального (отключающего) тока, типовые значения: 10, 30, 100 и 300 мА.
  • Вид отключающего тока, принятых обозначений:
  1. AC — соответствует синусоидальному переменному току. Допускаются как медленный его рост, так и внезапное проявление.
  2. A — Добавлена ​​к предыдущим характеристикам (AC) возможность отслеживать утечку выпрямленного пульсирующего тока.
  3. S — Обозначение селективных устройств, они отличаются относительно большой задержкой срабатывания.
  4. G — То же, что и предыдущий тип (S), но с меньшей задержкой.

Теперь необходимо пояснить значение параметра номинального тока, так как это вызывает некоторые вопросы. Это значение указывает максимально допустимый ток для этого защитного электромеханического устройства.

При выборе этого параметра необходимо учитывать, что он должен быть на одну ступень выше, чем у AB на этой линии. Например, если АКБ рассчитана на 25 А, то необходимо установить защитные устройства с номинальным током 32 А.

Обратите внимание, что этот тип устройства не предназначен для работы от короткого замыкания и перегрузки.Если такая авария произойдет, то вся проводка сгорит и произойдет пожар, но прибор останется включенным. Именно поэтому такие защитные устройства необходимо использовать совместно с АВ. Как вариант, можно установить диффузавтомат, по сути, это тоже устройство защитного отключения, но снабженное механизмом защиты от короткого замыкания и перегрузки.

Маркировка

Маркировка нанесена на лицевую панель устройства, что это означает, мы расскажем на примере двухполюсного устройства.


Условные обозначения:

  • A — Аббревиатура или логотип производителя.
  • B — обозначение серии.
  • C — значение номинального напряжения.
  • D — Параметр номинального тока.
  • E — значение тока отключения.
  • F ​​- Графическое обозначение типа тока отключения, может дублироваться буквами (в нашем случае показана синусоида, указывающая на тип переменного тока).
  • G — Графическое обозначение устройства на принципиальных схемах.
  • Н — Величина условного тока короткого замыкания.
  • I — Схема устройства.
  • Дж — минимальное значение рабочей температуры (в нашем случае — 25 ° C).

Мы привели типичную маркировку, которая используется в большинстве устройств этого класса.

Варианты подключения

Прежде чем переходить к типовым схемам подключения, необходимо сказать о нескольких общих правилах:

  1. Устройства этого типа должны быть спарены с AB, как мы уже упоминали выше, это связано с тем, что защитные устройства не оснащены защитой от короткого замыкания.
  2. Значение номинального тока защитного устройства, оно должно быть на одну ступень выше, чем у АКБ, стоящих с ним в паре.
  3. Входные и выходные контакты не следует путать. То есть фаза должна применяться ко входу, отмеченному, как правило, «1», а ноль — к «N». Соответственно, «2» — это фазовый выход, а «N» — ноль.
  4. Ноль после аппарата не должен подключаться к нулю перед ним.

Теперь рассмотрим простейшую схему, в которой защита от короткого замыкания и тока утечки установлена ​​на каждой линии.


В этом случае все просто, на вводе устанавливается АБ (А на рис. 7) с номинальным током 40 А. После него идет общий прибор (В), его еще называют противопожарным. устройство. Это устройство должно иметь ток утечки не менее 100 мА и номинальный ток не менее 50 А (см. Пункт 2 общих правил выше). Далее идут две связки УЗО-АВ (C-E и D-F). Параметр номинального тока для «C» и «D» составляет 16 А. Для «E» и «F» этот параметр должен быть на одну ступень выше, в нашем случае это 20 А.Что касается величины тока отключения, то для влажных помещений этот показатель должен составлять 10 мА, для других групп потребителей — 30 мА.

Этот вариант подключения самый простой и надежный, но и более дорогой. Его по-прежнему можно использовать для двух внутренних линий, но когда их количество от 4 и более, имеет смысл поставить по одному устройству защиты на группу АВ. Пример такой схемы показан ниже.


Как видно на этой схеме, у нас установлено одно общее (противопожарное) защитное устройство и четыре групповых для освещения, кухни, розеток и санузла.Такой вариант подключения позволяет значительно снизить затраты по сравнению со схемой, в которой жгут RCD-AB подключается к каждой линии. Кроме того, обеспечивается необходимый уровень защиты.

В заключение несколько слов о необходимости защитного заземления. Для нормального функционирования УЗО это необходимо. В Интернете можно найти схему переключения без PE (по сути, она ничем не отличается от обычной), но следует учесть, что срабатывание будет только при контакте с батареями, трубами холодной или горячей воды, и т.п.

Введение

Разработаны специальные электрические устройства для защиты людей и животных. Их называют УЗО, сокращенно УЗО. УЗО защищает от поражения электрическим током при прикосновении к находящемуся под напряжением оборудованию. Защита происходит как при прямом, так и косвенном контакте с оборудованием под напряжением. Помимо этой задачи, УЗО используется для контроля состояния изоляции электропроводки. Это обеспечивает дополнительную защиту помещения от огня.Разберем подробнее функции устройства защитного отключения (УЗО).

Функции УЗО

УЗО защищает людей и животных от поражения электрическим током при прикосновении к корпусам электроприборов, находящихся под напряжением.

Токопроводящие корпуса и отдельные элементы оборудования и устройств могут находиться под напряжением. Это определенно чрезвычайная ситуация, и она может возникнуть в двух случаях.

  1. Если фазный провод электропроводки замкнуть на корпус устройства, то при заземлении корпуса происходит так называемое короткое замыкание.Для отключения сети при коротком замыкании предназначены автоматические выключатели. Но корпус может быть не заземлен или сопротивление короткого замыкания очень велико и автоматические выключатели не сработают. Решит проблему защиты, в данном случае установка УЗО в электрической цепи.
  2. Или контакт с фазным проводом корпуса оборудования не полный. То есть можно только повредить изоляцию на токоведущих проводах, и тогда появятся так называемые токи утечки.Ток утечки может не только неприятно «укусить», но и быть смертельным, особенно во влажных помещениях. Правильно подобранное и установленное УЗО защитит от токов утечки.

выводы

Основных функций УЗО две:

  • Обнаружение тока утечки и автоматическое отключение электрической цепи. Время отключения цепи УЗО составляет 200 миллисекунд (1 миллисекунда = 0,001 секунды).
  • Защищайте не только от непрямого, но и от прямого контакта.Прямой контакт — это прикосновение человека или животного к токоведущим частям устройств под напряжением.

Дополнительная функция УЗО

УЗО, установленное на вводе электросети в дом, обеспечивает дополнительную пожарную безопасность помещения. В некоторых странах установка УЗО с чувствительностью 500 мА является обязательной. В нашей стране (в РФ) установка УЗО на 300 мА на входе в дом для противопожарной защиты носит рекомендательный характер.

Давайте посмотрим, как УЗО контролирует токи утечки и как это работает в целом.

Принцип действия УЗО

Рассмотрим принцип работы УЗО, по объяснению принципа работы реле тока повреждения (Схема 1, Схема 2)

УЗО имеет магнитную цепь из круглого сердечника. Вокруг сердечника протекают ток потребителя INPUT (I1) и потребителя OUT (I2). При нормальной работе эти токи равны, и система находится в равновесии.

Схема 1.

класс = «элиадунит»>

При возникновении тока утечки на стороне потребителя (Id) баланс токов нарушается и через измерительную обмотку начинает течь ток, пропорциональный току утечки. сердечника УЗО.Реле в УЗО срабатывает, потому что реле питается от этой измерительной обмотки. «Реле сработало» означает, что цепь разомкнута, и ток не течет к поврежденному потребителю и, как следствие, УЗО защищает человека от тока утечки.

Разность токов называется дифференциальным током, поэтому говорят, что УЗО реагирует на дифференциальные токи в цепи.

Автоматический выключатель в сочетании с УЗО называется дифференциальным выключателем.То есть он реагирует как на ток короткого замыкания, так и на дифференциальный ток, возникающий из-за утечки тока.

Схема 2: Принцип работы УЗО по схеме с системой питания TN-S.

Схема 2.

Легенда:

  • I 1 — ток потребителя INPUT
  • I2 — ток потребителя ВЫХОД
  • Id — ток утечки
  • Ic — ток через корпус при прикосновении к корпусу под напряжением
  • RA — сопротивление заземления

Прочтите и посмотрите визуальную схему работы УЗО в системе TN-S… Формат схемы 750 × 1120 точек. Статья с формулами и таблицами.

Аббревиатура УЗО образована от словосочетания «Устройство защитного отключения», которое определяет назначение устройства, заключающееся в снятии напряжения с подключенной к нему цепи в случае случайных пробоев изоляции и образования через них токов утечки.

Принцип действия

Для работы УЗО используется принцип сравнения токов, входящих в управляемую часть цепи, и токов, выходящих из нее на основе дифференциального трансформатора, преобразующего первичные значения каждого вектора во вторичные значения. Строго пропорциональна по углу и направлению геометрического сложения.

Метод сравнения может быть представлен обычным балансом или балансиром.


При соблюдении баланса то все работает нормально, а при его нарушении меняется качественное состояние всей системы.

В однофазной цепи сравнивается вектор фазного тока, приближающийся к измерительному элементу, и нуль, выходящий из него. При нормальной работе с надежной интегральной изоляцией они равны, уравновешивают друг друга.При возникновении неисправности в цепи и появлении тока утечки баланс между рассматриваемыми векторами нарушается его величиной, которая измеряется одной из обмоток трансформатора и передается на логический блок.

Сравнение токов в трехфазной цепи проводится по такому же принципу, только токи всех трех фаз пропускаются через дифференциальный трансформатор, и на основе их сравнения создается дисбаланс. При нормальной работе токи трех фаз уравновешиваются геометрическим сложением, и в случае нарушения изоляции в любой фазе в ней возникает ток утечки.Его значение определяется суммированием векторов в трансформаторе.


Структурная схема

Упрощенная работа устройства защитного отключения может быть представлена ​​блоками на блок-схеме.


Неуравновешенность токов от измерительного прибора направлена ​​в логическую часть, которая работает по принципу реле:

1. электромеханический;

2. или в электронном виде.

Важно понимать разницу между ними.Электронные системы сейчас переживают бум и становятся все более популярными по многим причинам. У них широкий функционал, большие возможности, но для логики и исполнительного органа требуется электрическое питание, которое обеспечивает специальный блок, подключенный к главной цепи. Если по разным причинам отключится электричество, то такое УЗО, как правило, не подойдет. Исключение составляют редкие электронные модели, оснащенные этой функцией.

В электромеханических реле

используется механическая энергия взведенной пружины, что в принципе напоминает обычную мышеловку.Минимальное механическое усилие на активированном исполнительном механизме достаточно для срабатывания реле.

Когда мышь касается приманки приготовленной мышеловки, ток утечки, возникающий в случае дисбаланса в дифференциальном трансформаторе, приводит к срабатыванию исполнительного механизма и отключению напряжения от цепи. Для этого реле имеет встроенные силовые контакты в каждой фазе и контакт подготовки тестера.

Реле любого типа имеет определенные достоинства и недостатки.Электромеханические конструкции надежно работают многие десятилетия и хорошо зарекомендовали себя. Для них не требуется внешний источник питания, и электронные модели полностью от него зависят.

В настоящее время принято считать, что наиболее эффективной мерой защиты от поражения электрическим током в электроустановках с напряжением до 1000 В является устройство защитного отключения (УЗО) для тока утечки.

Не возражая против важности данной меры защиты, большинство специалистов много лет спорят о значениях основных параметров УЗО — тока установки, времени срабатывания и надежности.Объясняется это тем, что параметры УЗО тесно связаны с его стоимостью и условиями эксплуатации.

Действительно, чем меньше ток уставки и меньше время срабатывания, тем выше надежность УЗО, тем дороже его стоимость.

Кроме того, чем ниже ток уставки и чем короче время срабатывания УЗО, тем строже требования к изоляции защищаемой зоны, так как даже незначительное ее ухудшение в условиях эксплуатации может привести к частому, а в некоторых случаи длительных ложных отключений электроустановки, что делает невозможной нормальную работу.

С другой стороны, чем выше ток уставки УЗО и больше время его срабатывания, тем хуже его защитные свойства.

Конструкция УЗО

Схема однофазного УЗО показана на рисунке ниже.


В нем на входные клеммы подается напряжение, а к выходным клеммам подключается управляемая цепь.

Устройство трехфазного дифференциального тока выполнено таким же образом, но оно контролирует токи всех фаз.


На рисунке показано четырехпроводное УЗО, хотя трехпроводные конструкции доступны в продаже.

Как проверить УЗО

Функциональная проверка встроена в любую проектную модель. Для этого используется блок «Тестер», представляющий собой разомкнутый контакт — пружинную кнопку самовозврата и токоограничивающий резистор R. Его величина подбирается так, чтобы создать минимально достаточный ток, который искусственно имитирует утечку.

При нажатии кнопки «Тест» подключенное к операции УЗО должно отключиться.Если этого не произошло, то его следует забраковать, поискать неисправность и отремонтировать или заменить на исправный. Ежемесячная проверка устройства защитного отключения (УЗО) повышает надежность его работы.

Кстати, исправность электромеханических и отдельных электронных конструкций несложно проверить в магазине перед покупкой. Для этого при включенном реле достаточно кратковременно подать ток в цепь фазы или нуля от аккумулятора с любой полярностью подключения по вариантам 1 и 2.


Работающее УЗО с электромеханическим реле будет работать, а электронные изделия в подавляющем большинстве случаев не могут быть проверены таким образом. Им нужна сила для работы логики.

Как подключить УЗО к нагрузке

Устройства дифференциального тока предназначены для использования в цепях питания по системе TN-S или TN-C-S с подключением в проводке шины защитной нейтрали PE, к которой подключаются корпуса всех электрических устройств.

В этой ситуации, если изоляция нарушена, потенциал, возникающий на теле, немедленно проходит через провод заземления на землю, и компаратор вычисляет неисправность.

В обычном режиме питания УЗО не отключает нагрузку, поэтому все электроприборы работают оптимально. Из тока каждой фазы в магнитной цепи трансформатора индуцируется собственный магнитный поток F. Поскольку они равны по величине, но разнонаправлены, они взаимно уничтожают друг друга.Полный магнитный поток отсутствует и не может вызвать ЭДС в обмотке реле.

В случае утечки опасный потенциал переходит на землю через шину PE. ЭДС индуцируется в обмотке реле из-за возникающего дисбаланса магнитных потоков (токов в фазе и нуле).

УЗО мгновенно таким образом вычисляет неисправность и за доли секунды обесточивает цепь с силовыми контактами.

Особенности УЗО с электромеханическим реле

Использование механической энергии заряженной пружины в некоторых случаях может быть более выгодным, чем использование специального блока для электропитания логической схемы. Рассмотрим это на примере, когда отключен ноль питающей сети, и наступает фаза.

В такой ситуации статические электронные реле не получат питание и, следовательно, не смогут работать.В то же время в этой ситуации трехфазная система имеет разбаланс фаз и повышение напряжения.

Если пробой изоляции происходит в ослабленном месте, то потенциал появится на корпусе и уйдет через проводник защитного заземления.

В УЗО с электромеханическим реле защиты нормально работают от энергии заряженной пружины.

Как работает УЗО по двухпроводной схеме

Неоспоримые преимущества защиты от токов утечки в электрооборудовании, выполненном по системе TN-S за счет использования УЗО, обусловили их популярность и желание отдельных владельцев квартир устанавливать УЗО по двухпроводной схеме, не оснащенной провод PE.

В этой ситуации корпус электроприбора изолирован от земли, не контактируя с ней. Если происходит пробой изоляции, то на корпусе появляется фазный потенциал, не сливается с него. На человека, который контактирует с землей и случайно касается устройства, действует ток утечки так же, как и в ситуации без УЗО.

Однако в цепи без УЗО ток может протекать через тело в течение длительного времени.Когда УЗО установлено, оно обнаружит неисправность и отключит напряжение во время настройки за доли секунды, что также снизит степень поражения электрическим током.

Таким образом, защита облегчает спасение человека, находящегося под напряжением в зданиях, оборудованных схемой TN-C.

Многие домашние мастера пытаются самостоятельно установить УЗО в старых домах, ожидающих реконструкции, с целью перехода на систему TN-C-S. При этом в лучшем случае выполняют самодельный контур заземления или просто подключают корпуса электроприборов к водопроводной сети, батареям отопления, железным частям фундамента.

Такие соединения могут создавать критические ситуации, когда возникают неисправности и причиняют серьезный ущерб. Работы по созданию контура заземления должны проводиться качественно и контролироваться электрическими измерениями. Поэтому их выполняют обученные специалисты.

Типы крепления

Большинство УЗО выполнены в стационарном исполнении для установки на общую DIN-рейку в распределительном щите. Однако в продаже можно найти переносные конструкции, которые подключаются к обычной электрической розетке, а защищаемое устройство дополнительно питается от них.Стоят они немного дороже.

Что делает УЗО? УЗО — выключатель дифференциального тока. Он сравнивает ток, который прошел в квартиру, с током, который вернулся из квартиры. Если эти токи разные, УЗО отключает напряжение.

В каких случаях полезно это свойство УЗО? При повреждении изоляции проводов в электроприборах. Например, внутри стиральной машины повреждается изоляция на фазном проводе, в результате чего он касается корпуса.УЗО сразу отключит электричество, потому что ток, который прошел в квартиру по фазному проводу, не вернулся на УЗО (из корпуса машины он вернулся в экран по «заземляющему» проводу, минуя УЗО, а значит , входящий и исходящий токи через УЗО оказались разными) …

При неаккуратном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, упираясь босой ногой в батарею, и попадает в фазовый провод.Ток, проходящий по цепи «тело сверла по металлу — рука — грудь — нога — батарея», вызывает паралич сердца и / или остановку дыхания. Но если есть УЗО, то сразу «почувствует», что часть тока не вернулась (та часть, которая прошла через человека и ушла в аккумулятор). Напряжение будет отключено так быстро, что неприятностей не будет. Конечно, человек будет шокирован, но не более того.

В случае неосторожного обращения с электроприборами.Вот классический пример. Мужчина сидит на краю ванны, и в ней его жена хорошо застрахована. И он случайно роняет подключенный к розетке радиоприемник в воду … Думаю, принцип понятен — ток не вернулся в УЗО, а пошел по трубам в землю и т. Д. Обратите внимание, что ситуация, когда часть ток не возвращается в УЗО, это называется «утечка тока».

Когда УЗО не помогает

Увы, УЗО не настолько умен, чтобы различать, что именно входит в электрическую цепь — человека или лампочку.Если утечки тока нет, все в порядке. Почему же тогда считается, что УЗО значительно повышают безопасность? Да, потому что подавляющее большинство случаев поражения электрическим током так или иначе связано с током утечки — ситуация, которую распознает УЗО. Вероятность опасной для жизни ситуации (например, когда ток проходит через грудную клетку) без утечки намного ниже.

Сколько УЗО вам нужно?

Для защиты от поражения электрическим током достаточно одного на всю квартиру.Другое дело удобство. Конечно, лучше, если при возникновении проблем с электропроводкой или электроприборами отключалась только соответствующая линия, а не обесточивалась вся квартира. Более одного УЗО, как правило, можно установить только в индивидуальной собственной приборной панели, специально предназначенной для этого. В «родном» торпеде на лендинге для этого места обычно не хватает.

Когда УЗО используется для одной линии и ток течет от него непосредственно к потребителю, он должен иметь встроенный ограничитель максимального тока.Если поставить простое УЗО, то в случае короткого замыкания может выйти из строя. Или при длительной перегрузке по току он будет постоянно нагреваться и в конце концов тоже выйдет из строя (например, без особой причины начнет отключаться). Такое устройство, т.е. УЗО и «автомат» в одном случае, стоит в 2 раза дороже простого УЗО. Например, фирменные устройства стоят около 50 и 100 долларов соответственно.

Таким образом, если вы видите на простом УЗО надпись «40А», это не значит, что оно отключится при 60А, а значит, при 60А через какое-то время сгорит.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Способность УЗО обнаруживать утечку тока может вызвать больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать. А со старой проводкой это может запуститься в любой момент (даже при первом включении УЗО). Поэтому в данной ситуации лучшим выбором может быть не установка УЗО в цепи электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки со встроенным УЗО.

УЗО

делятся на типы:

AC — реагирует на дифференциальный синусоидальный переменный ток;
А — реагирует на синусоидальный переменный и пульсирующий постоянный дифференциальный ток;
B — реагирует на синусоидальные переменные, пульсирующие постоянные и прямые дифференциальные токи.

Пункт 7.1.78 ПУЭ 7-го издания гласит: «В зданиях могут использоваться УЗО типа А, реагирующие как на переменные, так и на пульсирующие токи повреждения, или« переменный ток », реагирующие только на переменные токи утечки.Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и т. Д. »

Во Временной инструкции по применению УЗО в электроустановках жилых домов (I. стр. От 29.04.97 № 42-6 / 9-ET, п. 4.10) указано:

«В жилых домах, как правило, следует применять УЗО типа А, которые реагируют не только на переменные, но и на пульсирующие токи короткого замыкания. В обоснованных случаях допускается использование УЗО типа «АС», реагирующих только на переменные токи утечки.«

Следует отметить, что в последние годы резко увеличилось количество электроприборов с бестрансформаторным питанием.

Практически все персональные компьютеры, телевизоры, видеорегистраторы имеют импульсные блоки питания, все последние модели электроинструментов, стиральные, швейные машины, бытовая техника для кухни оснащены тиристорными регуляторами без изолирующего трансформатора. Широко используются различные лампы — торшеры, бра с тиристорными диммерами.

Это означает, что вероятность утечки пульсирующего постоянного тока и, соответственно, ущерба для человека значительно возросла, что послужило основанием для внедрения УЗО типа А в широкую практику.
В европейских странах в соответствии с требованиями электротехнических стандартов последние несколько лет происходит повсеместная замена УЗО типа АС на тип А.
В нашей стране также началось повсеместное внедрение УЗО типа А. Опытные конструкторы, при выполнении важных заказов включать в проекты только УЗО типа А.

В таблице приведены осциллограммы токов в цепях, содержащих различные регулируемые и неуправляемые вентильные элементы, и отмечена возможность использования в этих цепях УЗО типа А или переменного тока.

УЗО типа В встречаются крайне редко; Применяются в специальных промышленных электроустановках со смешанным питанием — переменного, выпрямленного и постоянного тока.

Схемы подключения УЗО в электроустановках зданий

По ГОСТ Р 50571.3-94 (п. 413.1.3.2) обязательным условием нормального функционирования УЗО в электроустановке здания является отсутствие в зоне срабатывания УЗО каких-либо соединений нулевого рабочего проводника N с заземленными элементами электроустановки. и нейтральный защитный провод PE.

В распределительных щитах электроустановок с системой заземления TN-C-S в точках разъединения PEN-провода необходимо предусмотреть отдельные клеммы или шины нулевого рабочего N и нулевого защитного PE-проводника.

Поскольку повреждение и старение изоляции возможно как в фазных, так и в нейтральных рабочих проводниках, а УЗО реагирует на утечку на землю от любого из них, на отходящих линиях следует устанавливать двух- и четырехполюсные автоматические выключатели. Только в этом случае можно найти неисправную цепь, поочередно подключив линии, в том числе цепь с утечкой из нулевого проводника без демонтажа вводного распределительного устройства, а также возможно отключение неисправной цепи для обеспечения работы остальной части электроустановки.

В ГОСТ Р 50571.9-94 «Электроустановки зданий. Часть 4. Требования безопасности. Применение мер защиты от сверхтоков »содержит инструкции по установке и защите нулевого рабочего и нулевого защитных проводов.

Пункт 473.3.2 «Защита нейтрального рабочего проводника» регулирует порядок защиты нейтрального рабочего проводника от тока короткого замыкания.

Пункт 473.3.2.1. Системы TT и TN:

а) в случаях, когда поперечное сечение нулевого рабочего проводника, по крайней мере, равно или эквивалентно поперечному сечению фазных проводов, не требуется предусматривать устройство для обнаружения тока короткого замыкания в этом проводе. или устройство для его отключения;

б) в случаях, когда поперечное сечение нулевого рабочего проводника меньше поперечного сечения фазных проводов, следует обеспечить обнаружение тока короткого замыкания в нейтральном рабочем проводнике, соответствующем его поперечному сечению, с помощью влияние на отключение фазных проводов.В этом случае отключение нулевого рабочего проводника обязательно.

Однако обнаружение тока короткого замыкания в нейтральном проводе не требуется, если одновременно выполняются следующие условия:

нейтральный рабочий провод защищен от короткого замыкания устройством защиты фазных проводов цепи;

максимальный ожидаемый ток, который может протекать через нулевой рабочий проводник в нормальном режиме, значительно меньше, чем значение длительно допустимого тока этого проводника.

Примечание. Второе условие выполняется, если передаваемая мощность распределяется между рабочими фазами по возможности равномерно. Например, если сумма мощностей электрических потребителей, подключенных между фазой и нулевым рабочим проводом (освещение, розетки), намного меньше суммарной мощности рассматриваемой цепи. Сечение нулевого рабочего проводника должно составлять не менее 50% сечения фазного проводника.

Пункт 473.3.2.2. IT-система.

Системы

IT обычно не нуждаются в нейтральном проводе. Однако в случаях использования системы IT с нейтральным рабочим проводом необходимо предусмотреть устройства обнаружения перегрузки по току в нейтральном проводе каждой цепи с эффектом отключения всех токоведущих проводов соответствующей цепи, включая нулевой рабочий провод.

Такие меры не требуются, если:

нулевой рабочий проводник надежно защищен от короткого замыкания с помощью устройства, установленного на стороне питания, например, на вводе в установку, в соответствии с правилами, указанными в п. 434.3 ГОСТ 50571.5;

рассматриваемая цепь защищена устройством защитного отключения, которое реагирует на дифференциальный дифференциальный ток с уставкой тока не более 0,15 от максимально допустимого тока нейтрального рабочего проводника.

Такое устройство должно отключать все токоведущие проводники соответствующей цепи, включая нулевой провод.

Если требуется отключить нулевой рабочий провод, то он должен быть отключен после отключения фазных проводов, и включен одновременно с фазными проводниками или ранее.

ГОСТ Р 50571.3-94 в пункте 413 «Защита от непрямого прикосновения» формулирует требования к реализации защитного заземления в системе ТТ.

Пункт 413.1.4. Система ТТ.

Пункт 413.1.4.1. Все открытые токопроводящие части, защищенные одним защитным устройством, должны быть соединены защитным проводом с одним заземляющим устройством. Если несколько защитных устройств устанавливаются последовательно, это требование применяется отдельно к каждой группе открытых токопроводящих частей, защищаемых каждым устройством.

Нейтральная точка или, если ее нет, фаза питающего генератора или трансформатора должна быть заземлена.

Пункт 413.1.4.2. Должно быть выполнено следующее условие:

РАИа — 50 В, где: РА — суммарное сопротивление заземляющего электрода и заземляющего проводника; Ia — ток срабатывания защитного устройства.

Если защитное устройство является устройством остаточного тока и реагирует на остаточный ток, то Ia означает настройку остаточного тока защитного устройства IDn.

Если защитное устройство является устройством защиты от перегрузки по току, оно должно быть:

или устройство с обратно зависимой время-токовой характеристикой, где Ia — значение тока, обеспечивающее время срабатывания устройства не более 5 с;

или устройство с отсечкой по току, и тогда Ia — уставка тока отсечки.

На рис. 1-11 приведены примеры схем подключения зданий, отвечающих требованиям современных нормативных документов, с использованием УЗО (для примера взята линейка УЗО ASTRO *).

По эффективности действия до сих пор нет реальной альтернативы защитному отключению, о чем наглядно свидетельствуют результаты научных исследований и успешная практика использования УЗО по всему миру.

В ближайшие годы УЗО станут основным и наиболее радикальным средством электрозащиты, а это означает, что нормативная база должна развиваться и улучшаться, чтобы соответствовать требованиям времени.

.

0 comments on “Чем отличается автомат от узо: Отличие автомата от УЗО

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
