Чем спаять алюминий в домашних условиях – [Инструкция] Пайка Алюминия в Домашних Условиях

Пайка алюминия в домашних условиях с помощью аккумулятора — DRIVE2

Паять алюминий очень сложно, т.к. он мгновенно окисляется при контакте с атмосферой, даже если только что зачищен. Для его пайки существуют мощные кислотные флюсы, вроде проверенного Ф-64А (радиотехнические магазины), но есть далеко не везде.

Встретил в советском учебнике хитрость, чтобы обойти эти сложности. Берётся раствор медного купороса (продаётся в удобрениях в виде синего порошка), и затем на зачищенный и обезжиренный алюминий наносится несколько капель раствора. В раствор осторожно (чтобы не задеть алюминий) окунается медная проволока, к которой подключен «+» источника напряжения. Алюминиевая деталь подключается, соответственно, к «-» этого источника. Ток идёт через раствор купороса и осаждает из него медь. Время выдержки зависит от силы тока и напряжения (это может быть пальчиковая батарейка 1.5В или аккумулятор 12В).

В моём случае это был аккумулятор 12В и я даже не парился с раствором — просто на несколько крошек купороса капнул воды из под крана 🙂 вот результат:

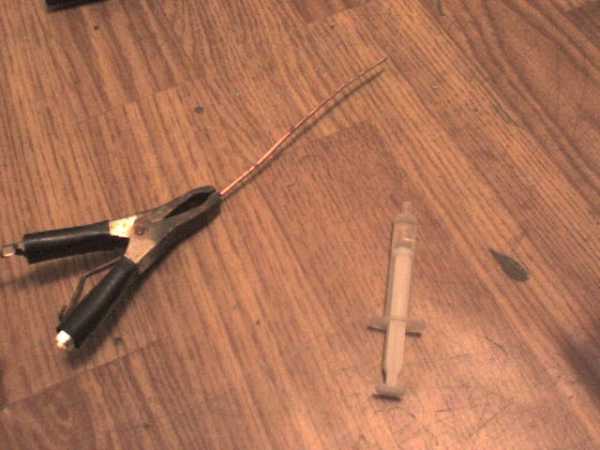

Медный электрод — зачищенный провод

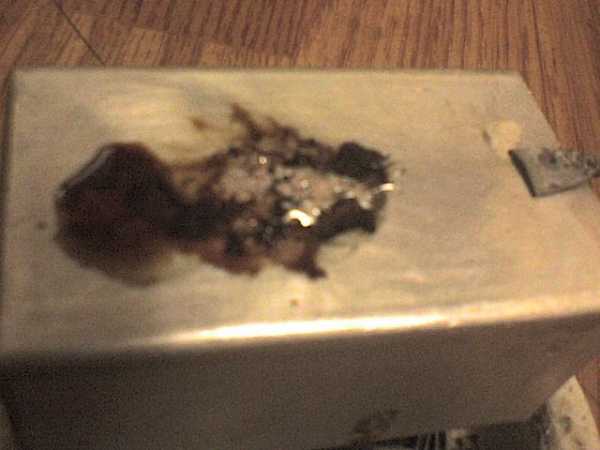

После вождения электродом по капле, не касаясь металла

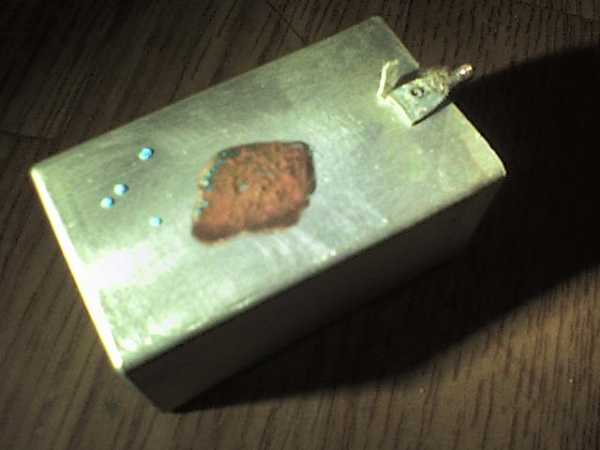

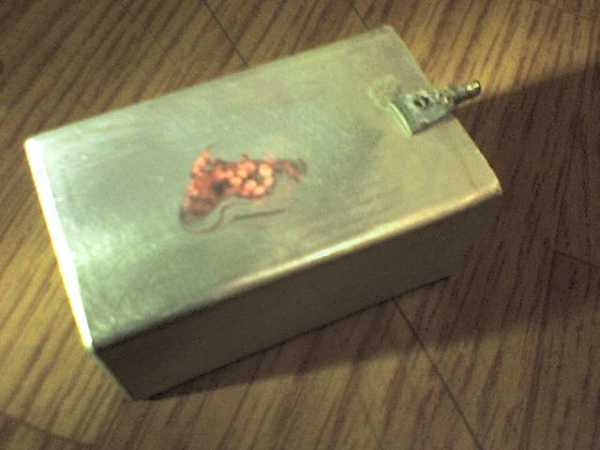

Вымытая после воздействия деталь — видно что вокруг лежащих недорастворившихся гранул купороса медь осадилась особенно толсто.

Обычная пайка оловом с канифолью. Припой не собирается в шарики, а послушно растекается по бесформенному медному пятну. В общем, мы теперь паяем медь.

Эксперимент был проведён сумбурно и тщательность процедур не соблюдалась, кроме зачистки и обезжиривания. Просто один специалист хотел мне доказать, что медь не осадить без серной кислоты или подобного восстановителя. После данных фоток, специалист спорить перестал.

www.drive2.ru

Пайка алюминиевых проводов газовой горелкой и пальником, механическая зачистка и обработка флюсом

Несмотря на то, что в современном строительстве при производстве электротехнических работ алюминиевые кабели все чаще вытесняются медными, алюминий остается незаменимым материалом при изготовлении проводов и кабелей большого сечения.

Причины этого лежат на поверхности – удельное электрическое сопротивление алюминия больше, чем у меди примерно в полтора раза, а объемный вес меньше в три раза.

При большом сечении проводника, когда вес важнее прочности, выбор в пользу алюминия очевиден. Площадь сечения алюминиевого проводника будет больше, чем у медного в полтора раза, и при этом алюминиевый все равно будет в два раза легче медного. Для соединения проводов среди прочих методов применяют пайку.

Методы спаивания

Проблемой при использовании алюминиевых проводников является их быстрое окисление. Пленка оксида оказывает значительное препятствие прохождению электрического тока при соединениях. Для этого скрутки алюминиевых проводов пропаивают.

Паять алюминиевые провода в распределительной коробке можно, пользуясь паяльником или газовой горелкой. Применять паяльник сложнее из-за невозможности точно осуществить нагрев до необходимой температуры. А для алюминия перегрев так же неприемлем, как и недогрев.

Металл обладает большой теплопроводностью, и изоляция на большом участке от места пайки может просто оплавиться.

Газовой горелкой регулировать температуру нагрева проще, но ею долго осуществлять подготовку поверхности. Тем не менее, именно горелку нужно будет применять, если необходимо припаять какие-либо массивные детали друг к другу. В любом случае, при пайке алюминиевых проводов нужна их подготовка.

Предварительная обработка

Сложность при пайке заключается в том, что сам алюминий является очень легкоплавким материалом (660 ℃) и при неосторожном нагреве он может расплавиться.

Еще одним фактором, затрудняющим пайку алюминиевых проводов, является быстрое окисление на воздухе.

Окисная пленка на поверхности материала надежно защищает алюминий от воздействия всевозможных внешних факторов, но она же препятствует адгезии припоя с материалом, и ее нужно обязательно удалять.

Механически снять пленку оксида в обычных условиях практически невозможно. Материал моментально окисляется и покрывается новой пленкой. Можно механически удалить окисную пленку под слоем масла.

Но масло перед этим нужно прокалить до 200 ℃, чтобы удалить из него активный кислород, который может там присутствовать. Этот способ очень неудобен в домашних условиях и трудоемок.

Поэтому концы алюминиевых проводников необходимо облудить перед пайкой. Использование канифоли или большинства других флюсов не даст результата из-за высокой химической стойкости оксидной пленки. Она не растворяется даже органическими кислотами.

Чтобы облудить провода, необходимо использовать одновременно специальный флюс и механический способ.

Конечно же, делать это надо до того, как провода скручены, иначе механически очистить всю поверхность провода не удастся. Только облуженные концы можно скрутить друг с другом и спаять.

Работа паяльником

Для того чтобы запаять алюминий паяльником, существует несколько способов, суть которых заключается в том, чтобы производить очистку сразу под слоем флюса при непосредственном контакте с расплавленным припоем.

Первый способ заключается в том, что алюминиевые проводники, перед тем как припаивать, зачищают горячим облуженным паяльником, используя смесь канифоли и стальных опилок.

Опилки оказывают абразивное действие, канифоль удаляет все примеси и сразу же очищенные участки покрываются припоем, который должен быть на жале паяльника.

Второй способ предполагает зачистку алюминиевого провода об наждачную бумагу средней зернистости непосредственно под воздействием горячего паяльника с припоем и флюсом.

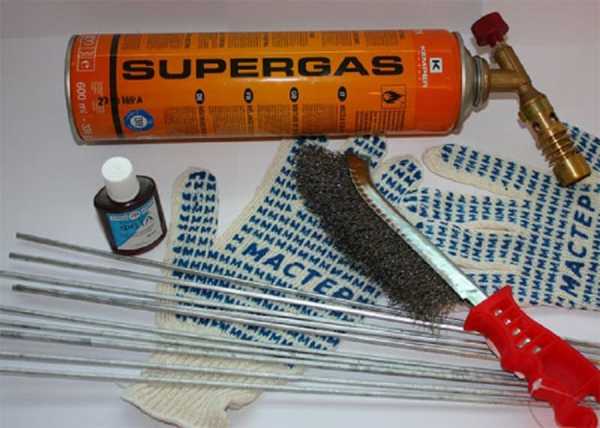

Газовой горелкой

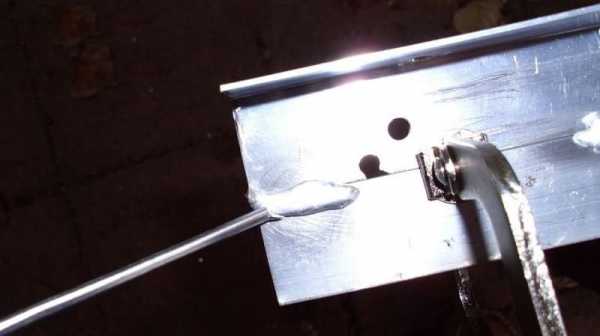

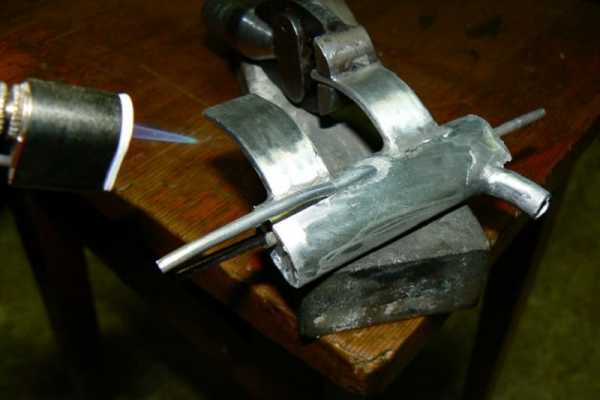

Обработка газовой горелкой производится, когда детали находятся в таком положении относительно друг друга, при котором они будут эксплуатироваться. Обработка плавно переходит в сам процесс пайки.

Происходит это следующим образом:

• горелкой нагреваются поверхности алюминиевых деталей;
• по достижению температуры, при которой металл восстанавливается из оксида, пленка механически счищается;
• под воздействием пламени детали покрываются флюсом, и в зону пайки вносится припой.

Если детали толстые, то кромки их необходимо разделать под углом 45°. Обычно разогрев происходит до температуры плавления олова, когда припой растекается и заполняет желобок скрутки.

Отличия технологии при использовании флюса

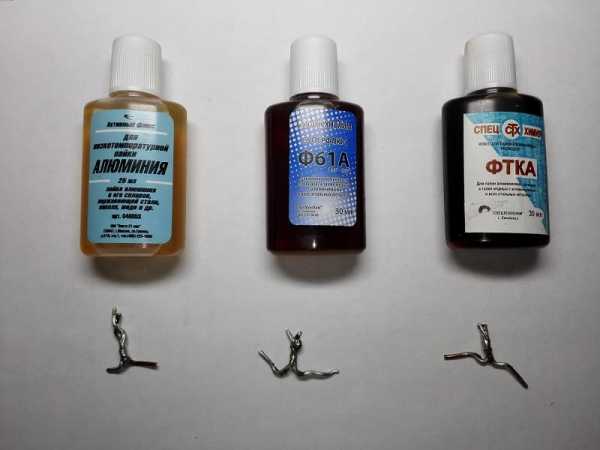

Благодаря достижениям современной науки и техники, получены составы флюсов для алюминия, которые активно растворяют оксидную пленку и защищают материал от дальнейшего окисления.

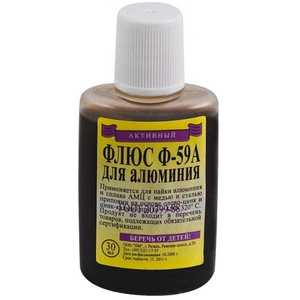

Примерами таких препаратов могут служить составы с маркировкой Ф-59А и Ф-61А. Буква А означает, что эти составы предназначены для пайки алюминия.

При использовании этих флюсов пайка алюминиевых проводов значительно облегчается. Достаточно просто обработать флюсом уже готовую скрутку, даже не нагревая ее, а потом, прогрев паяльником или горелкой, наложить припой.

Он растечется по всей поверхности проводов и хорошо прилипнет, обеспечивая прочное и электропроводное паяное соединение.

Особенности пайки многожильных проводов

Многожильные провода необходимо паять только с применением специального флюса, так как механическая обработка их практически невозможна. Технология пайки отличается тем, что каждый проводок нужно сначала хорошо обработать флюсом.

Для этого пучок придется раскрутить и распушить. После обработки каждый тонкий проводок жилы покрывают припоем и скручивают жгут. После этого делают скрутку двух концов и пропаивают ее.

Можно ли соединять с медью

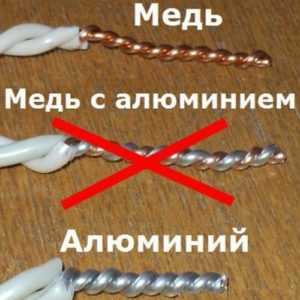

Нередко возникают ситуации, когда необходимо соединить алюминиевый провод с медным. Это, пожалуй, единственный случай, когда пайка не может использоваться.

Все дело в самом алюминии. Он вообще не может припаиваться к другим металлам из-за своих физических и химических свойств. При соединении с медью напрямую, между этими двумя активными металлами возникает электрохимическая коррозия, которая быстро уничтожит соединение.

А если их спаять, используя нейтральный к обоим материалам припой, то разный коэффициент температурного расширения металлов быстро разрушит спаянный контакт. Ведь при прохождении тока через проводник, он непременно будет нагреваться, а после отключения – остывать.

Техника безопасности

Техника безопасности при пайке алюминиевых проводов сводится к соблюдению общих мер предосторожности при работе с электрическими нагревательными приборами, с открытым пламенем и с агрессивными жидкостями, примером которых могут стать флюсы.

Недопустимо использование неисправных паяльников с нарушенной изоляцией, с мощностью более необходимой.

Запрещается использование горелок вблизи легковозгораемых предметов. При работе в помещениях должна быть правильно организована принудительная вентиляция.

Сложности при спаивании проводов из алюминия

Основной сложностью при спайке проводов из алюминия, как указано выше, является наличие оксидной пленки на поверхности металла. Борьба с ней сильно замедляет процесс пайки.

А если учесть, что провода из алюминия сейчас используются в основном для прокладки наружной силовой проводки, становится очевидным, что обычным паяльником и наждачной бумагой в этом случае не обойтись. Для соединения таких проводов все чаще применяется сварка.

svaring.com

Как паять алюминий оловом своими руками

Чем паять алюминий в домашних условиях

Пайка соединений проводов с припоем считается самым надежным методом соединения проводов и жил кабелей. Хорошо, если нужно паять только медные провода, которые легко облуживаются припоем. Не зря в электронике все вывода элементов медные, луженые.

Пайка алюминия в домашних условиях



После того как цельные провода и многожильные жилы кабелей облудят, их довольно легко соединять пайкой. А как паять алюминий оловом, если припой отторгается окисью алюминия. Как известно алюминий покрыт тонким слоем окиси, которая мгновенно образуется на алюминии при контакте с кислородом. Чтобы припой хорошо держался на алюминиевом проводе нужно снять окись алюминия, а затем лудить.

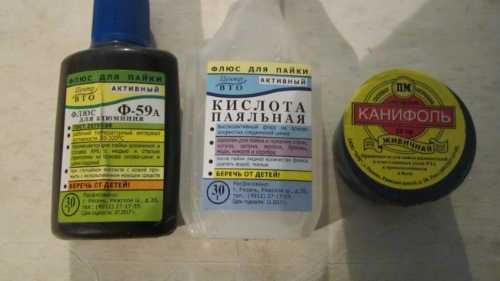

Для этой цели в качестве флюса существуют: паяльная кислота, специальные флюсы для алюминия, смесь канифоли с ацетоном. Все эти плюсы разрушают или затрудняют образование пленки окиси на алюминии. После применения данного типа флюса процесс лужение алюминия упрощается.

Необходимые инструменты для пайки алюминия оловом являются: электрический паяльник, острый нож, плоскогубцы для скрутки проводов, мелкий напильник для подготовки жала паяльника. Из материалов потребуется: припой ПОС 61 или ПОС 50, флюс для пайки алюминия Ф-64 или аналогичный, губка.

Пайка алюминия оловом и флюсом Ф 64

Флюс Ф 64 предназначен для пайки алюминия. Методика пайки не сложна. В первую очередь нужно снять изоляцию с проводов на 5 см. Изоляция снимается острым ножом под углом к проводу, чтобы не надрезать его. Надрезанный алюминий легко обламывается.

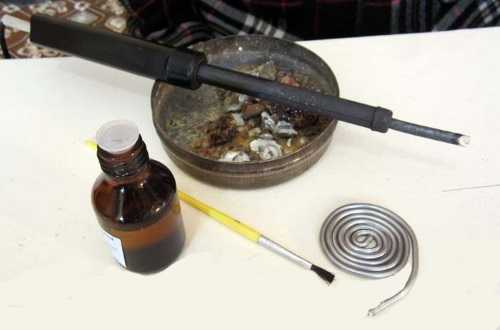

Инструменты и материалы для пайки алюминиевого провода

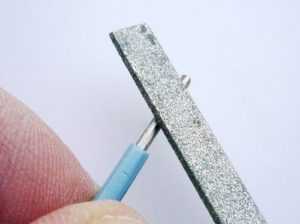

Далее нужно хорошо зачистить провод мелкой наждачной бумагой или острым ножом. Зачистив провод, его смачивают кисточкой с плюсом и острым ножом продолжают зачищать провод, но уже под флюсом. Таким образом снимают пленку окиси алюминиевого провода, не давая вновь окисляться на воздухе. Далее разогретым паяльником с припоем начинают лужение провода с его конца.

Если начать облуживать провод около изоляции, тогда можно ее подпалить. В этом случае потеряются изоляционные свойства провода. Провод облуживают  паяльником, движениями вперед-назад, одновременно снимается окисная пленка с алюминия. Облудить провод ровно сразу не получится. Поэтому на не облуженные участки провода снова наносят флюс  и горячим паяльником с припоем и движениями вперед-назад снимают участки оставшейся окисной пленки и обслуживают.

Таким образом покрывают припоем алюминиевый провод полностью. После лужения алюминиевый провод окунают в раствор соды (5 ст. л. на 200 гр. воды) и зубной щеткой смывают остатки флюса. В состав флюса входят активные кислоты, которые не только разъедают пленку, но и сам провод. Поэтому остатки флюса нужно смыть. Смыть его полностью не получится, так как он частично остаётся под припоем и въедается в провод.

Но хоть частично его нужно смывать. Медный провод не обслуживают флюсом Ф 64, лучше использовать раствор канифоли и спирта (50% на 50%). Кисточкой наносят жидкую канифоль на медный провод (предварительно зачистив его) и горячим паяльником обслуживают провод, начиная с конца. Жало паяльника должно быть ровным и чистым. Раковины на конце жала паяльника убирают мелким напильником.

А остатки сгоревшего припоя (шлака) вытирают губкой или тряпкой. Как только алюминиевый и медный провода облуженны, их скручивают пассатижами, кисточкой наносят жидкую канифоль и спаивают соединение, начиная также с конца. Если соединить алюминий без лужения припоем, то это соединение может нарушиться со временем. Соединение алюминия с медью представляет собой гальваническую пару, и при прохождении через него тока нагревает и разрушает соединение.

Таблица температурных режимов марок припоя

В результате место скрутки сильно нагревается и обугливается, что повышает пожароопасность. Оловянный припой нейтрален к алюминию, поэтому алюминиевые провода перед соединением с медью нужно лудить. Для пайки алюминиевых проводов хорошо подходят припой ПОС 61 и ПОС 50 с низкой температурой плавления 190 — 210С.

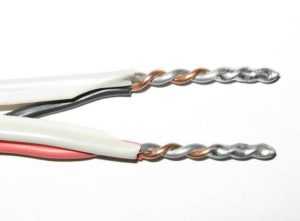

Пайка алюминия с медью оловом и канифолью

Пайка электрических проводов с помощью паяльной кислоты запрещена в ПУЭ. Это связано с тем, что эта кислота полностью не сгорает при пайке. В результате место соединения проводов со временем разъедается кислотой, образуются окиси, которые нагреваются при прохождении тока и могут вызвать возгорание изоляции. К таким кислотно содержащим флюсам относятся специальные флюсы для пайки алюминия, в том числе и Ф 64.

Так как же паять алюминий с медью, чтобы соединение было качественным и долговечным. По сложности метод лужения алюминия оловом и канифолью даже легче, чем лужение алюминия флюсом Ф 64. Но качество и надежность при лужении в канифоли будет высоким. При лужении алюминия в канифоли нужно сделать или подобрать низкую ванночку для жидкой канифоли (канифоль 60% и спирт 40%).

Флюсы для пайки алюминия

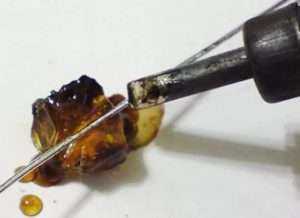

Заполняют ванночку жидкой канифолью так, чтобы провод утопал в ней с изоляцией на 5-10 мм. Очищенный от изоляции провод кладут в канифоль и острым ножом (удобно скальпелем) снимают плёнку окиси с алюминиевого провода, не вынимая его из ванночки. То есть под канифолью защищают провод по всей его длине со всех сторон. Под канифолью пленка на очищенных местах алюминиевого провода не образуется, так как нет соприкосновении с кислородом.

Теперь берут разогретой паяльник с припоем мощностью не менее 60 Вт и опустив его на оголенный и очищенный от окиси провод, у самой поверхности канифоли, понемногу прокручивают и вытаскивают уже облуженные участки провода. Суть метода заключается в том, чтобы провод облуживался у самой поверхности жидкой канифоли. Чтобы зачищенные участки провода от окиси не могли соприкасаться с воздухом.

Паяльник может быть временами погружен на 2-3 мм в канифоль. Немного облудив провод поднимите паяльник, чтобы он вновь нагрелся. Да в начале, будет много дыма, поэтому лучше учиться паять на улице или в помещении с хорошей вентиляцией. После нескольких попыток у вас выработается своя техника лужения и появится небольшой опыт.

Вы определитесь с положением паяльника, скорость лужения провода увеличится, то есть появится навык, и уменьшится количество дыма. Зато провод будет облужен идеально. Далее, как обычно, скручивают провода и так же паяют их небольшим количеством припоя.

Остатки канифоли на пропаянной скрутке проводов смывают кисточкой со спиртом. Недостаток такого метода — это невозможность пайки в труднодоступных местах. Для таких случаев, лучше использовать другие методы безопасных соединений алюминия с медью.

Тоже интересные статьи

electricavdome.ru

Паяем алюминий | Мастер-класс своими руками

Бывают ситуации, когда необходимо паять алюминиевые изделия. Но из-за того что оксидная плёнка покрывает поверхность алюминия, припой к нему просто не липнет. В настоящее время разработаны припои и флюсы, специально предназначенные для этой цели. Но мы попробуем, справится с этой задачей старым дедовским способом.
Внимание! Работу следует производить в хорошо проветриваемом помещении, желательно оборудованном активной вентиляцией или на улице.

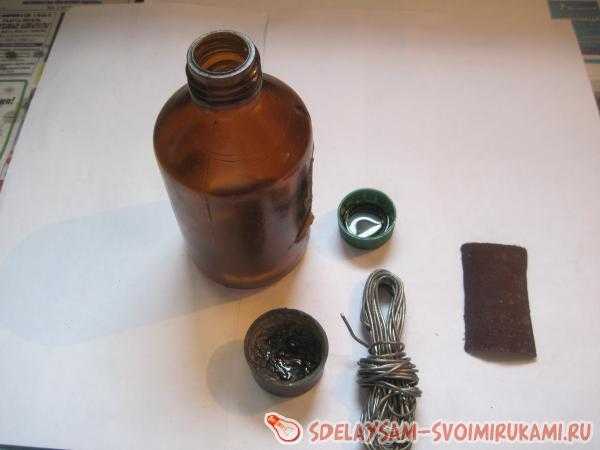

Для пайки алюминия нам потребуется машинное масло (применяется для смазки швейных машин), небольшой кусок наждачной бумаги, канифоль и обычный припой для паяния радиодеталей.

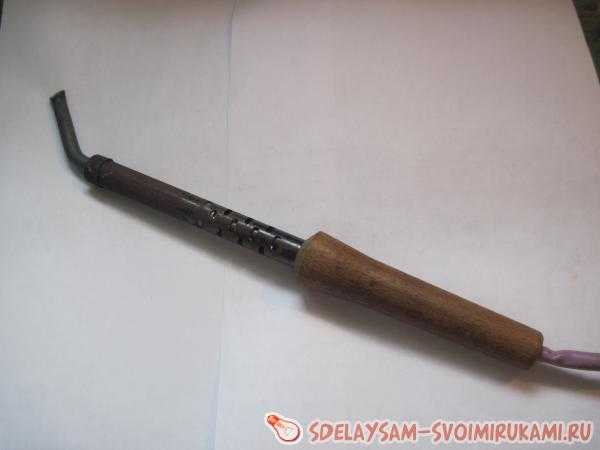

Паяльник нужен по возможности мощный. Например, такой. Его мощность 65 Вт.

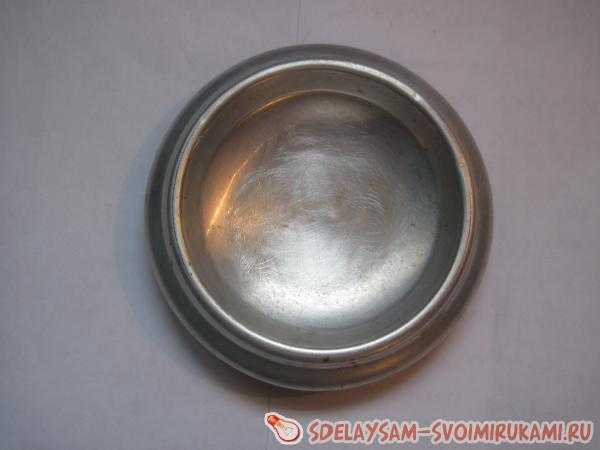

Паять будем дно алюминиевой пивной банки.

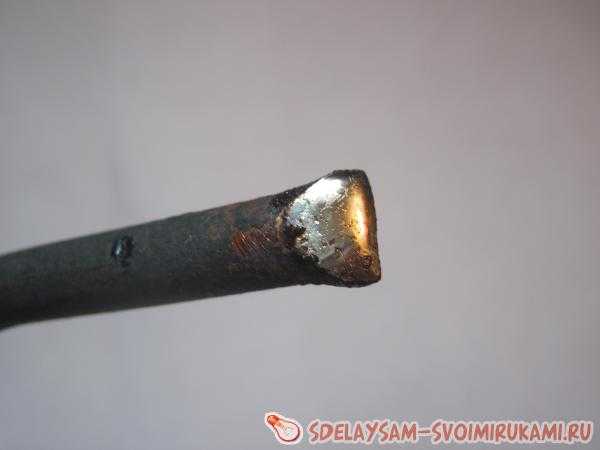

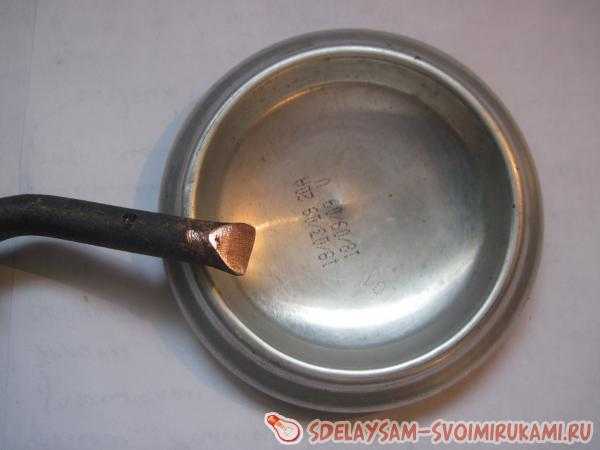

Перед работой жало паяльника обязательно надо выровнять напильником (убрать все раковины) и залудить.

Куском наждачной бумаги зачищаем место пайки до блеска.

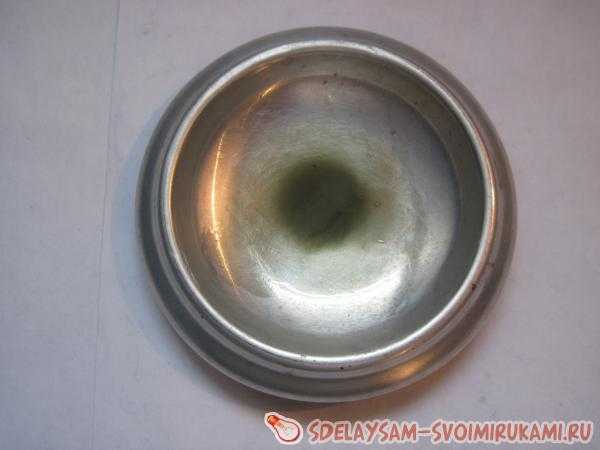

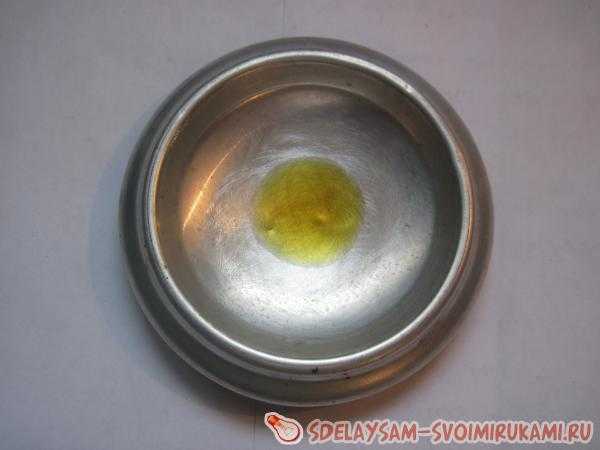

Наливаем на это место немного масла.

Далее растираем наждачной бумагой масляное пятно.

Этим самым мы удаляем оксидную плёнку, а масло не даёт образоваться новой плёнке.
Паяльник к этому времени должен быть разогрет до рабочей температуры.

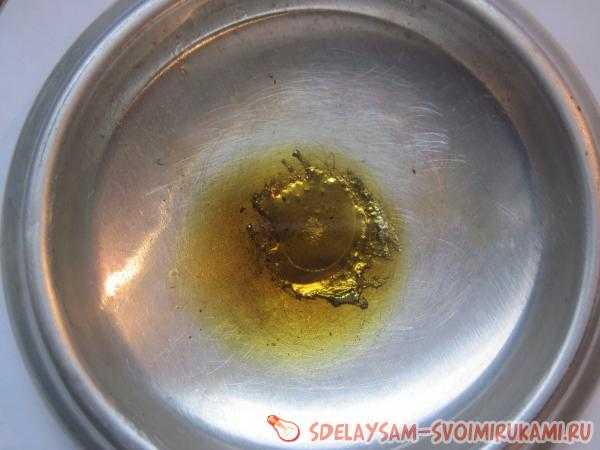

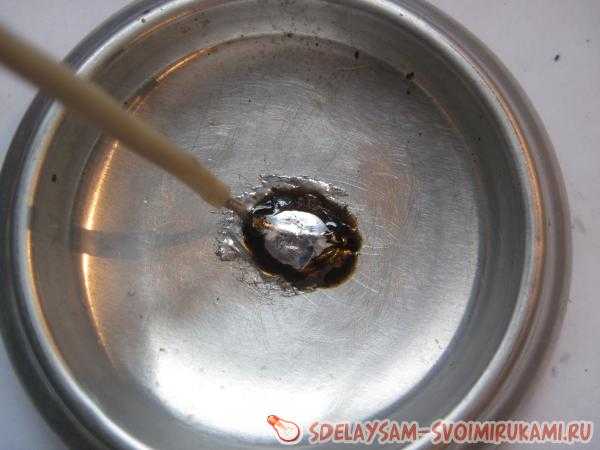

Окунаем жало паяльника в канифоль, набираем как можно больше припоя, окунаем снова в канифоль и начинаем быстро с небольшим усилием тереть будущее место пайки. При этом масло начинает обильно выгорать. Поэтому канифоль не жалеем. Если всё сделали правильно, то у нас слой олова должен покрыть поверхность алюминия.

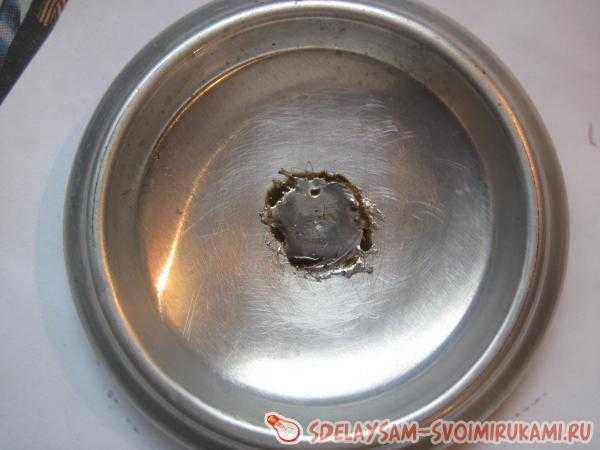

Иногда, для достижения желаемого результата, потребуется несколько раз повторить данную операцию.

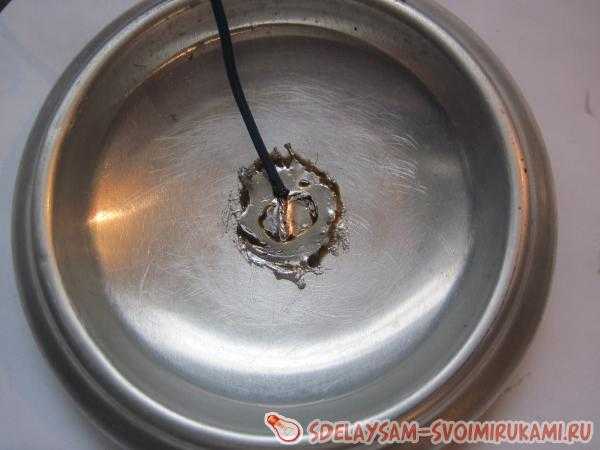

Медный провод припаивается к залуженному алюминию очень легко.

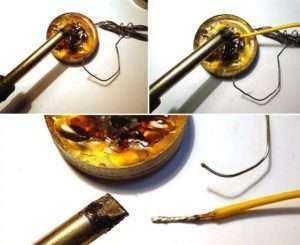

Теперь попробуем залудить и припаять алюминиевый провод. Снимаем с него изоляцию и зачищаем до блеска. Наливаем на залуженное дно банки машинное масло.

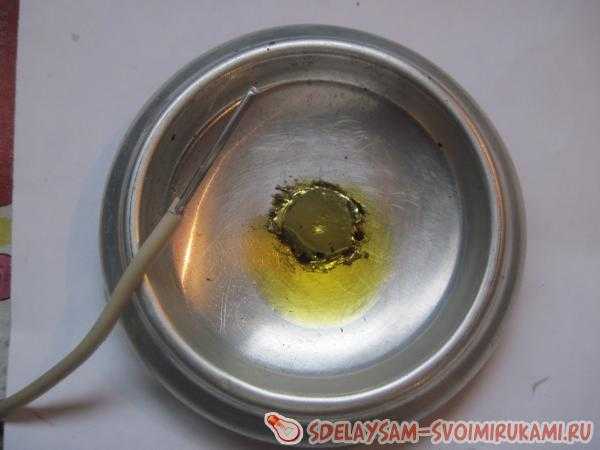

Далее провод нужно окунуть в масло и тереть наждачной бумагой.

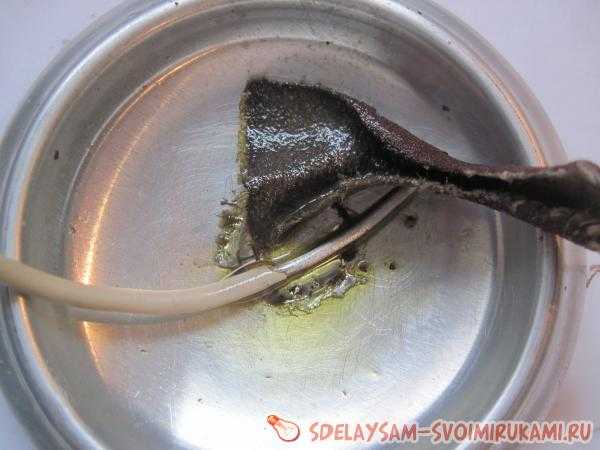

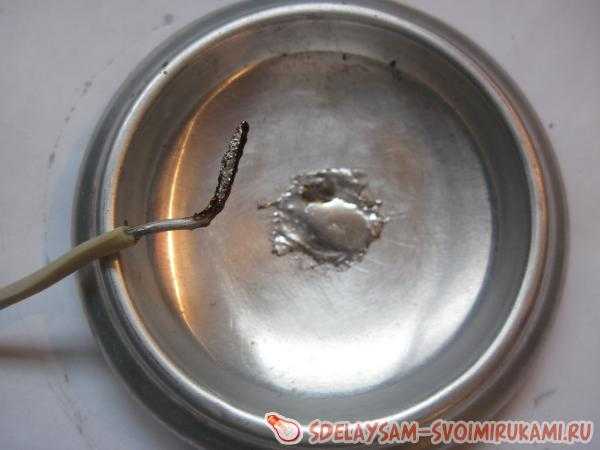

Затем пытаемся залудить провод прямо в донышке банки. Если получилось, значит, всё сделали правильно. Если нет, снова работаем наждачной бумагой.

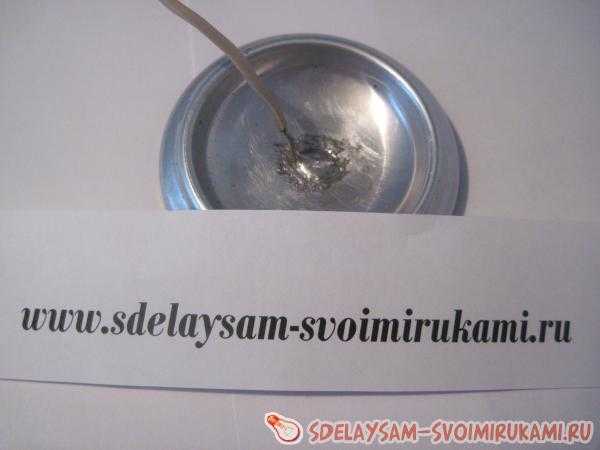

Провод то же прекрасно паяется к алюминиевой банке.

Вместо машинного масла, можно использовать ружейное. Если алюминиевая деталь больших размеров, то возможно потребуется её дополнительно прогревать. Например, на электрической плитке.

sdelaysam-svoimirukami.ru

Пайка алюминия в домашних условиях паяльником

В настоящее время в электробытовой технике стали широко использовать алюминий и его сплавы, как, например, алюминиевые электрические провода и т. д. Поскольку алюминий и его сплавы, соприкасаясь с воздухом, быстро окисляются, обычные методы пайки не дают удовлетворительных результатов. Ниже описываются различные способы пайки алюминия в домашних условиях оловянно-свинцовыми припоями ПОС-61, ПОС-50, ПОС-90.

1. Для спаивания двух алюминиевых проводов их предварительно залуживают. Для этого конец провода покрывают канифолью, кладут на шлифовальную шкурку (со средним зерном) и горячим залуженным паяльником прижимают к шлифовальной шкурке, при этом паяльник от провода не отнимают и на заслуживаемый конец все время добавляют канифоль. Провод залуживается хорошо, но все операции приходится повторять много раз. Затем пайка идет обычным порядком. Лучшие результаты получаются, если вместо канифоли применять минеральное масло для швейных машин или щелочное масло (для чистки оружия после стрельбы).

2. Пайка листового алюминия или его сплавов призводится следующим образом: на шов наносят горячим паяльником канифоль с мелкими железными опилками. Паяльник залуживается, и им начинают протирать место шва, добавляя все время припой. Опилки своими острыми гранями снимают с поверхности окись, и олово прочно пристает к алюминию. Паяют хорошо нягретым паяльником. Для пайки тонкого алюминия достаточна мощность паяльника 50 Вт, для алюминия толщиной 1 мм и более желательна мощность 90 Вт, если толщина более 2 мм — место пайки необходимо прогреть паяльником и только после этого наносить флюс и производить пайку. Здесь также с успехом можно применять в качестве флюса минеральное масло.

3. Оригинальный способ пайки алюминиевых проводов и алюминиевой поверхности. Перед пайкой алюминиевую поверхность алюминиевой детали предварительно омедняют, используя простейшую установку для гальванического покрытия, описанную ранее. Но можно сделать проще.

                 —                        +
  Рис. 1

Для этого берётся толстая кисточка для акварельных красок, и её металлический ободок, касаясь волосков, обматывается голым медным проводом (рис. 1). Другой конец провода присоединяется к положительному полюсу источника постоянного тока (выпрямитель, батарейка от карманного фонаря или аккумулятор). Алюминиевая деталь подключается к отрицательному полюсу. Место пайки зачищают шлифовальной шкуркой. Приступая к покрытию детали, кисть нужно хорошенько смочить в насыщенном растворе медного купороса, и водить ей по детали, как при покраске. Через некоторое время на поверхности алюминиевой детали оседает слой красной меди, который после промывки и сушки лудят обычным способом (паяльником).


Примечание. В промышленности и ремонтной практике для пайки монтажных элементов из алюминия и его сплавов, а также соединения их с медью н другими металлами применяют припои марок П150А, П250А и П300А. Пайку производят обычным паяльником, жало которого прогрето до температуры 350° С, с применением флюса, представляющего собой смесь олеиновой кислоты и йодида лития.

<<<Назад*

Особенности лужения медных и алюминиевых проводов

1. Этапы залуживания
2. Лужение алюминиевых проводов

Чтобы получить при пайке оловянно-свинцовым припоем надежное соединение, необходимо зачистить и облудить провода.

Если пренебречь данными действиями, то маловероятно, что спайка получится качественной и долговечной.

В первую очередь следует подготовить паяльник, при необходимости провести его обслуживание: удалить ножом окалину, зачистить жало паяльника на мелкозернистом наждачном круге или с помощью надфиля.

До начала пайки паяльник нужно прогреть до рабочей температуры. Затем следует опустить жало в канифоль, коснуться твердого олова или оловянно-свинцового

припоя.

Если на жале паяльника образовался тонкий блестящий слой припоя (а не свисающая капля), можно приступать к дальнейшей работе.

Все металлы, находящиеся в воздухе, окисляются. Их поверхность покрывается оксидной пленкой, которая препятствует смачиванию металла расплавленным припоем. Поэтому все спаиваемые поверхности нужно зачистить до металлического блеска ножом или мелкой наждачной бумагой, дополнительно можно обезжирить растворителями.

Паяльником нужно прогреть провод, нанести на него канифоль, неторопливыми движениями втереть в него припой.

Если весь участок проводника равномерно пок

роется припоем, залуживание можно прекратить.

Лужение проводов из меди особых проблем не доставляет. Даже начинающие паяльщики справятся с этой работой. Но далеко не все умельцы знают о том, как залудить провод из алюминия.

Алюминиевый провод в домашних условиях паять сложно, многие умельцы за такую работу не берутся.

Как спаять алюминий

Проблема в том, что если удалить оксидную пленку, то алюминий в воздухе практически моментально окисляется и пленка восстанавливается. Но, проявив терпение, можно получить достаточно качественную спайку.

Несколько рекомендаций, как правильно лудить алюминиевые провода:

• приготовить флюс, растворив в диэтиловом эфире канифоль;
• подготовить стальные опилки;
• зачистить провод обычным способом;
• сразу же нанести на провод флюс;
• посыпать место пайки металлическими опилками;
• тщательно выполнить облуживание, втирая припой в алюминий.

Металлические опилки играют роль абразивных частиц и постоянно разрушают образующуюся оксидную пленку.

По мере необходимости их нужно подсыпать на место спайки.

Далеко не всегда такой способ гарантирует достижение желаемого результата. Контакт между спаянными проводами может оказаться некачественным и недолговечным.

Профессионалы предпочитают использовать специальные припои и флюсы. Паяемая проволока в этом случае должна прогреваться не паяльником, а газовой горелкой или паяльной лампой. Температура нагрева припоя и облуженного провода должна быть не менее 600°С.

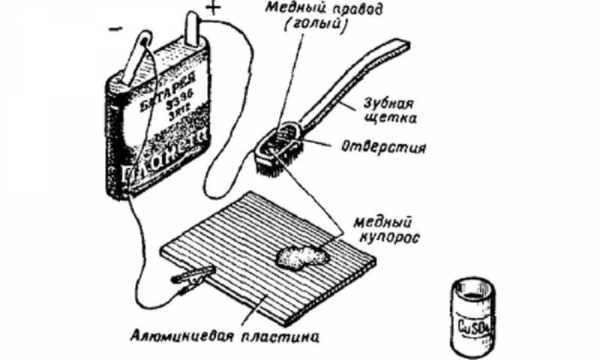

Еще один простой способ, как лудить провода алюминиевые с помощью проводов медных.

Основан он на явлении электролиза. Для этого нужно запастись концентрированным раствором медного купороса и источником постоянного тока мощностью не менее 10 Вт. На зачищенный алюминий в месте спайки наносят несколько капель медного купороса и обматывают его несколькими витками медного провода.

К отрицательному полюсу источника тока подключают алюминиевый проводник, а медный — к положительному. В цепи возникает электрический ток, происходит электролиз, алюминиевый проводник покрывается тонким слоем меди. На алюминиевом проводнике образуется слой, залуженный медью. Такой способ нельзя применить для залуживания массивных деталей, но для паяния тонких проводников он вполне сгодится.

Если нет медного купороса, его можно заменить соляной кислотой.

В месте предполагаемой пайки нужно с нажимом двигать медным проводником. Электролиз в этом случае протекает более эффективно. Но нужно помнить, что место пайки с применением кислоты со временем окисляется, поэтому после окончания работы его нужно промыть чистой водой или слабым раствором щелочи.

Кожа — Алюминий

Алюминиевая форма не используется для облегчения пайки и производится после цинковой обработки продукта и. [1]

Для пайки и лужения алюминия используйте ультразвуковой паяльник.

Алюминий в воздухе, как известно, быстро покрывается слоем оксидной пленки, что предотвращает склеивание припоя с металлом. Под действием ультразвука оксидная пленка разрушается и удаляется с поверхности алюминия. [2]

Особенно трудно закалить алюминий. Ультразвуковое тушение, используемое для пайки узкими швами, не подходит для прореживания больших поверхностей, таких как алюминиевые шины.

На заводе «Динамо» они разработали метод абразивных и абразивных кристаллических деталей алюминиевой шины. [4]

Особенно сложно очистить алюминий. Ультразвуковое упрочнение, используемое для пайки узкими манометрами, не подходит для прореживания больших поверхностей алюминиевых шин. [5]

Особенно сложно очистить алюминий.

Ультразвуковое упрочнение, используемое для пайки узкими манометрами, не подходит для прореживания больших поверхностей алюминиевых шин. На заводе «Динамо» они разработали метод абразивных и абразивных кристаллических деталей алюминиевой шины. [6]

В дополнение к ультразвуковым паяльным аппаратам для абразивной обработки алюминия применяются абразивные растворители. В отличие от обычных паяльников, абразивные шлифовальные детали 5 (рис.

68), спрессованный из порошка припоя и асбеста, который играет роль абразива. [8]

Проблемы при пайке, сварке и фрезеровании алюминия и его сплавов, объясняемые наличием на их поверхности чрезвычайно устойчивой оксидной пленки, могут быть легко устранены ультразвуком. [10]

В дополнение к ультразвуковым паяльным аппаратам для абразивной обработки алюминия применяются абразивные растворители.

В отличие от обычных электрических паяльников абразивные шлифовальные машины имеют рабочую палочку 5 (фиг.68), спрессованную из порошка припоя и асбеста, которые играют роль абразива.

 [12]

Важным преимуществом над вышеупомянутыми способами калия алюминия является использование ультразвука.

 [13]

Ультразвуковые пайки используются для пайки и лужения алюминия.

Рубрика: «Работа с металлом»

Алюминий в воздухе быстро покрывается слоем оксида, который предотвращает склеивание припоя с металлом. Под действием ультразвука оксидная пленка измельчается и удаляется с поверхности, посредством чего припой открывается для доступа к алюминиевой поверхности. [15]

Страницы: 1 2

Спаять какие либо металлические детали в домашних условиях – дело нехитрое, многие мальчишки, особенно увлеченные радиотехникой, легко с этим справляются. Для пайки, или лужения, необходим собственно паяльник (самый примитивный, требующий нагрева на источнике тепла или более совершенный – с регулируемой температурой), припой, флюс и канифоль.

Подготовленные к пайке детали зачищают и обезжиривают с помощью наждачной бумаги, бензина или растворителей.

Затем на поверхность наносят флюс, который предотвращает процессы окисления на спаиваемых деталях.

С помощью паяльника, жало которого предварительно опускают в канифоль, на место спайки наносят припой.

Как паять алюминий самому

Однако, не все так просто — некоторые металлы и сплавы с трудом поддаются пайке.

Как паять алюминий? Вся сложность в том, что алюминиевые сплавы окисляются на воздухе за доли секунды, образуя пленки, делающие пайку обычными способами невозможной.

Однако существует метод, позволяющий спаять алюминиевые поверхности при помощи самого обычного паяльника, припоя и канифоли.

Пайка алюминия потребует наличия достаточно мощного паяльника (60-100 Вт), так как у этого металла очень хорошая теплопроводность.

Возможно, потребуется дополнительно прогреть спаиваемые детали над пламенем газовой плиты.

Секрет в том, что место спайки натирается кирпичом, песком, строительным раствором и сразу же заливается канифолью.

Жалом паяльника протираем спаиваемые детали, удаляя оксидную пленку.

В результате, без особых затрат получаем очень прочное соединение.

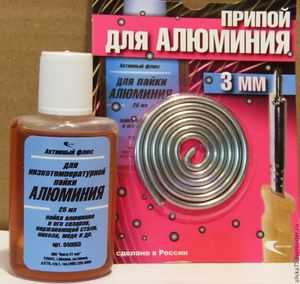

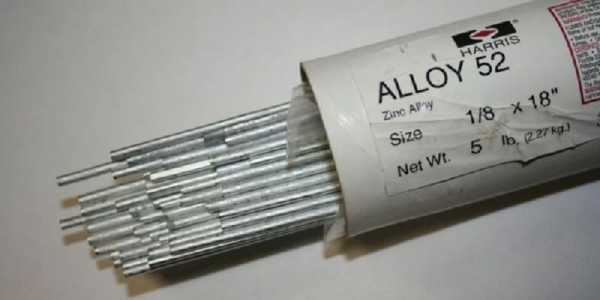

Припой для алюминия, состоящий из олова и цинка (олова и висмута), вкупе с флюсом из парафина и стеарина также дает хороший результат, если место спайки защитить от окисления канифолью.

Чем паять алюминий, если речь идет о проводах? В этом случае, вероятно можно вовсе обойтись без спайки: например, воспользоваться клеммником.

Если нужно соединить провода в ограниченном пространстве, куда клеммную плашку, или подобный соединитель поместить невозможно?

Тогда лучше просто сделать скрутку (намотать провод оди на другой) и спаять обжать пассатижами.

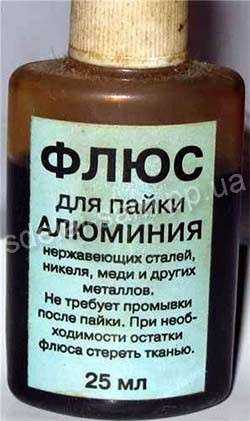

Флюс для пайки алюминия, активный, на основе ортофосфорной кислоты, сегодня вполне доступен.

Купить его можно в любом магазине, торгующем разного рода радио — и электронными деталями и комплектующими.

Пожалуй, это самый простой и эффективный способ спаять алюминий.

Еще по теме:

Состав флюсов для высокотемпературной пайки приведены в соответствующем разделе.
В таблице приведены состав, температурные интервалы активности и назначение некоторых флюсов, разработанных с 1973 по 1984 г. Среди органических кислот и других веществ, пригодных в качестве активатора флюсов для пайки алюминия и его сплавов при температуре <300 °С, пригодны только алифатические кислоты, их амиды, а также триэтаноламин, имеющий свойства основания.

Среди алифатических кислот наиболее активны одноосновные кислоты: стеариновая, элаидиновая, олеиновая, лауриновая, коприновая, каприловая, капроновая, валериановая, масляная, пропионовая, уксусная, муравьиная. Активность этих кислот повышается с увеличением их относительной молекулярной массы и температуры плавления. При взаимодействии их с оксидом Al2O3 протекают следующие реакции:

Al2O3 + 6RCOOH → 2 (RCOO)3Al + ЗН2O (1)
2Al + 6RCOOH → (RCOO)3Al + ЗН2  (2)

Наиболее энергично протекает реакция с муравьиной и уксусной кислотами, менее энергично с капроновой кислотой.

Однако введение этих кислот во флюсы мало перспективно вследствие их интенсивного выкипания при температуре пайки и снижения энергии разрыва связи СОО—НС — с возрастанием молекулярной массы кислоты. Соли карбоновых кислот, получаемые по реакциям (1) и (2), термически неустойчивы. Например, уксуснокислый алюминий разлагается при температуре 200°С.

Марка или номер флюса	Состав флюса, %	Температурный интервал активности,°С	Примечание
1	4—7 борофтористого аммония; 4—7 борофтористого кадмия; эпоксидная смола остальное	<450	Для пайки алюминия и сплава Al — 2 % Mg(АМг2). Высокая коррозионная стойкость
Ф59А	10±0,5 фторобората кадмия; 2,5±0,5 фторбората цинка; 5±0,5 фторбората аммония; 82±1 триэтаноламина	150—320	Для пайки алюминия или сплава АМц с медью и сталью припоями на основе: Sn — Zn, Zn —Cd
Ф61А	10 фторбората цинка; 8 фторбората аммония; 82 триэтаноламина	150—320	Для пайки алюминия, бериллиевой бронзы, оцинкованного железа, меди припоями на основе Sn — Zn, Zn — Cd
Ф54А	10 фторбората кадмия; 8 фторбората аммония; 82 триэтаноламина	150—320
3	7 бромида висмута; 47,9 уксусной кислоты; 55,1 олеиновой кислоты	<380	Для лужения в жидком олове более активен, чем флюс Ф54А
4	4,2—10 иодида титана; 16,8—22 канифоли; капроновая кислота — остальное	<350	Для лужения алюминиевых сплавов слабокорро-зионно-активен
5	1,5 триэтаноламина; 4 салициловой кислоты; 94,5 этилового спирта	150—320	Для пайки алюминия с медью,  бериллиевой бронзой,   оцинкованным железом припоями на основе Sn —Zn и Zn —Cd
6	30 г иодида лития; 200 мл олеиновой кислоты	<450	Для   пайки   алюминия
7	4,2—10 иодида титана; 16,8—22 канифоли; капроновая кислота — остальное	<450
8	5—8,6 BiBr2; 23—39,8 капроновой кислоты; канифоль — остальное	<450
9	10—15 тетрафторбората цинка; триэтаноламин остальное	≥350	Для пайки алюминиевых проводов с изоляцией (повышает ее стабильность) Для   пайки   алюминия
10	7,5 фторгидрата анилина; 92,5 канифоли	<250
11	83 триэтаноламина; 9 фтор-бората кадмия; 7 кислого фтористого аммония; 1 канифоли	> 150

Среди двуосновных предельных кислот, более сильных, чем одноосновные, первые три члена гомологического ряда кислот (щавелевая, малоновая, янтарная) не обладают активностью при пайке алюминия, что обусловлено декарбоксилированием их при нагреве.

Высшие кислоты имеют во флюсах такую же активность, как и одноосновные кислоты, с тем же числом атомов в радикале.

Ангидриды кислот не активны при пайке. Более высокую активность во флюсах для пайки алюминия имеют галогензамещенные кислоты, что объясняется одновременным воздействием на оксид алюминия как карбоксильной группы, так и атома галогена.

Обнаружено, что активны во флюсах некоторые твердые аминокислоты: α-аминопропионовая и фениланитрониловая, которые обеспечивают хорошее растекание припоя.

С учетом физических свойств, степени токсичности и активности во флюсах среди органических кислот наиболее пригодными можно считать высшие жидкие незамещенные кислоты, их твердые аналоги и аминокислоты.

Флюсующая способность смесей кислот в любых соотношениях не превышает активности компонента с наиболее высокой молекулярной массой.

Салициламид и мочевина по активности равноценны действию капроновой или элаидиновой кислоты.

Добавка солей в кислотные растворы

Активность аммонийных солей органических кислот близка к активности исходных одно- и двуосновных кислот. Эти соли имеют преимущества перед амидами — меньшую летучесть при пайке и лучшую растворимость в кислотах.

Характерно, что введение органических кислот и их производных в триэтаноламин не повышает его активности при флюсовании алюминиевых сплавов.

Дальнейшее повышение флюсующей активности кислотных органических растворов достигается при добавке в них галлоидных солей аминов или металлов.

Введение в дециловый спирт (температура кипения 231°С) LiI и SnCb или в капроновую кислоту (температура кипения 205°С) LiBr, LiI, NaI, SnCb в виде кристаллогидратов активирует раствор.

Введение в кислотные флюсующие растворы солей 95 %-ного этилового спирта дезактивирует их из-за вытеснения воды по реакции:

Al (OR)3 + 3h3O → Al (ОН)3 + 3ROH.

Однако присутствие кристаллизационной воды в спиртовом растворе хлорида олова не влияет на активность его при пайке

Реактивные органические флюсы

Для пайки алюминия легкоплавкими припоями были предложены реактивные органические флюсы.

Основой этих флюсов является органический аминоспирт триэтаноламин, а активаторами фторбораты тяжелых металлов и аммония. В местах контакта фторборатов с алюминием через несплошности в оксидной пленке Al2O3 высаживаются металлы: кадмий и цинк. Остатки триэтаноламина в процессе нагрева переходят в инертное вещество смолообразного вида, не вызывающее коррозии паяных соединений. Эти флюсы и их остатки после пайки имеют рН = 8, что также подтверждает их некоррозионно-активность.

Все эти флюсы не отличаются по коррозионной активности при пайке алюминия, но при пайке его со сплавом АМц, медью и ее сплавами наиболее эффективным является флюс Ф59А. Температурный интервал активности этих флюсов 150—300°С. Флюсы этого типа непригодны для пайки в нахлестку с укладкой припоя у зазора деформируемых сплавов АМг, Д1, Д16, В95 и литейных алюминиевых сплавов. Ими можно пользоваться только при облуживании паяемой поверхности алюминия с последующей пайкой, например с флюсом ЛТИ-120.

При этом температура между паяемыми деталями при пайке не должна отличаться более чем на 10°С.

Как паять алюминий паяльником

Остатки флюсов легко смываются водой или протираются влажной салфеткой, смоченной водой или этиловым спиртом, и не вызывают сколько-нибудь заметной коррозии в течение более 1000 ч. Исследования показали, что по сравнению с флюсами, содержащими в качестве растворителя уксусную, капроновую, олеиновую, лауриновую кислоты, а в качестве активатора хлорид висмута, флюс Ф54А обеспечивает большую площадь растекания припоя П250А по алюминию АД1; но он менее активен при пайке коррозионностойкой стали, латуни и меди, чем флюсы, содержащие хлорид висмута.
Флюсы Ф54А, Ф59А и Ф61А пригодны для пайки в указанном интервале температур припоями П200А, П250А, П300А, П170А и П150А.

Для этого используют терморегулирующие электропаяльники, индукционный нагрев, а также пайку погружением в расплавленный припой. Недопустима пайка с этими флюсами при нагреве открытым пламенем из-за возможности их сгорания. При температуре выше 350 °С в паяных швах соприкасающихся соединений, выполненных этими флюсами, образуются непропаи. При быстром нагреве (электроконтактным, индукционным способами) в среде чистого аргона пайка с этими флюсами возможна при температуре 320 °С.
Есть данные о применении для пайки алюминиевых сплавов легкоплавкого припоя Sn — (8—15)% Zn— (2—5)% Pb с температурой плавления 190°С с флюсом в виде раствора борно-фтористого и фтористого аммония в моноэтаноламине.

Во флюсах для низкотемпературной пайки алюминия и его сплавов вместо канифоли предложено использовать пентаэритрит бензоата, который более термостоек, чем канифоль, а остатки его некоррозионно-активны и в виде эластичной пленки предохраняют паяные швы от окисления. В качестве активатора флюса используют карбоновые кислоты. Паяные соединения (припой П250) не разрушаются в солевом растворе в течение 200 суток. Припой из проволоки (Sn—Pb—Ag) с сердцевиной из указанного флюса пригоден для пайки всех алюминиевых материалов, в которых содержится менее 3 %Mg и 3% Si.

У мастеров нет проблем с пайкой медных, латунных и стальных проволок и деталей, но если нам приходится иметь дело с алюминиевыми поверхностями, припой не держит продукт, а пайка превращается в пытку. Проблемы вызваны тем, что на поверхности этого металла образуется тонкая, но очень сильная оксидная пленка Al2O3. Эту пленку можно механически удалить — например, для чистки продукта с помощью наклейки для ногтей, но когда он соприкасается с воздухом или водой, металл сразу будет покрыт пленкой.

Несмотря на проблемы, с которыми мы сталкиваемся, алюминиевые изделия могут быть спаяны. Существует несколько способов припаять алюминий.

Пайка алюминиевых сплавов

Отличные результаты можно получить со следующими сплавами:

• две части цинка и восемь штук олова
• один кусок меди и 99 штук олова
• один кусок висмута и 30 штук олова

Перед пайкой, как сплав, так и деталь должны быть хорошо нагреты.

Следует также помнить, что в этом методе пайки следует использовать паяльную кислоту.

Алюминиевая пайка со специальными токами

Стандартные токи не растворяют оксидную пленку на поверхности алюминия, поэтому должны использоваться специальные активные токи.

Алюминиевый паяльный флюс используется для работы с плоскогубцами с рабочей температурой 250-360 градусов. Этот поток, во время пайки и упрочнения, очищает оксидную пленку, очищает поверхность металла и, следовательно, припой лучше распространяется по поверхности.

Все это приводит к созданию более плотного и более прочного соединения расплавленных частей. Избытки этого потока можно легко удалить растворителями, спиртом или специальными жидкостями.

Этот поток также можно считать универсальным, поскольку его можно использовать для обработки никеля, меди, нержавеющих сталей и т. Д.

Другие способы пайки алюминия

Существуют также нестандартные способы решения этой проблемы, например:

• Тщательно очистите паяльник от алюминиевых изделий и добавьте несколько капель концентрированного сульфата меди.

  Небольшой кусок медной проволоки, очищенный по кругу с диаметром, равным точке пайки, и свободный конец провода подключается к выходу батареи «плюс» для 4,5 вольт. Часть проволоки с кругом качения падает на небольшое количество сульфата меди. Минус-батарею следует подключить к той части, на которой определенный слой меди будет установлен через определенное время.

  Как припаять алюминий с помощью жестяной банки

  После высыхания в эту комнату вы можете обычно сваривать необходимые детали или провода.

• В этом случае используйте абразивный порошок с небольшим количеством трансформаторного масла до получения жидкой пасты.

  Эта паста используется для рафинированных паяльных изделий. Затем паяльник хорошо поджарится и нанесите эти места, пока оловянный слой не будет разделен на поверхности. Затем промойте детали, а затем припаяйте обычным способом.

• Этот метод требует трансформатора.

  Его минус связан с продуктом, а к соединению подключен медный провод большой части, состоящий из небольших сосудов. Если вы подключите этот провод к месту будущей пайки в течение короткого времени, будет изготовлена ​​микропайка из меди и алюминия, которая в будущем позволит проводу подключаться обычным способом.

  Для упрощения процесса вы можете использовать паяльную кислоту.

Паяльная алюминиевая посуда (без паяльника)

В некоторых потребностях домашних хозяйств используются алюминиевые аксессуары, иногда ломается и не покупается новый (что очень дорого), вы можете исправить эти продукты пайкой без паяльника.

Следующий способ подходит для герметизации небольших отверстий (диаметром до 7 мм).

1. Точку пайки следует очищать металлическим блеском с помощью шлифовальной бумаги или файла. Если контейнеры эмалированные, вокруг эмали отверстия необходимо удалить в радиусе 5 миллиметров.

   Для этого свет касается молотка из контейнера, который отбрасывается эмалью. Затем необходимо очистить металл.

2. Точка пайки смазывается выдутой кислотой или покрыта земной канифолью. С внутренней стороны кусок горшка помещается на отверстие, а затем нагреватель нагревается над огнем плиты.

   Если контейнеры эмалированы, предпочтительно нагреть их над лампочкой — это позволяет больше нагревать место, поэтому другие губки не нагреваются нагревом.

3. При нагревании слизь расплавляется и закрывает отверстие в кастрюле.

   В то же время паяльник не нужен.

stroitel12.ru

особенности процесса, разновидности флюса и припоев, как запаять трубу

Алюминий и его сплавы обладают очень хорошими характеристиками, такими как высокая тепло- и электропроводность, удобство обработки, небольшая масса, экологическая безопасность. Но у этого прекрасного металла есть один очень жирный минус, его крайне сложно паять. Помогает решить эту серьёзную проблему правильно подобранный флюс для пайки алюминия.

Свойства алюминия

Проблема пайки алюминия обусловлена его химическим строением. Сам по себе этот металл химически очень активен, он вступает в реакции практически со всеми химическими веществами. Это приводит к тому, что чистый алюминий на воздухе мгновенно реагирует с кислородом. В результате на поверхности металла образуется очень тонкая и одновременно необычайно прочная плёнка оксида: Al2O3. По своим свойствам алюминий и его оксид представляют две крайние противоположности соединённые в единое целое. Например:

• Температура плавления чистого алюминия составляет 660 градусов. Оксид алюминия или как его ещё называют, корунд, плавиться при температуре 2600 градусов. Тугоплавкий корунд применяется в промышленности в качестве огнеупорного материала.
• Алюминий очень мягкий и пластичный металл. Корунд обладает крайне высокой механической прочностью что позволяет изготавливать из него всевозможные абразивные материалы.

Оксид алюминия превращает обычную пайку в довольно сложный процесс. Для его успешного осуществления необходимо применение специфических методов и специальных алюминиевых припоев и флюсов.

Пайка металлов

Смысл пайки любого металла состоит в том, что в пространство между спаиваемыми деталями вводится в расплавленном состоянии специальное вещество, называемое припоем. После застывания припой надёжно связывает в единое целое две металлические детали.

В случае пайки алюминия находящаяся на его поверхности оксидная плёнка препятствует расплавленному припою соединиться с металлом. Иными словами, нарушается адгезия, и поэтому припой не может растечься по поверхности металла и прилипнуть к нему. Это делает пайку алюминия практически невозможной без применения специальных средств, частично устраняющих оксид с поверхности металла и способствующих возникновению нормальной адгезии.

Удаление оксидной плёнки

Удаление оксида с поверхности алюминия — процесс сложный и никогда не приводящий к окончательному результату. То есть, оксидную пленку практически нельзя удалить, так как вместо только что удалённой мгновенно образуется новая. Можно лишь с помощью специфических средств ослабить её действие. Это можно сделать с помощью двух различных методов:

• Химический способ. С помощью специальных алюминиевых флюсов плёнка разрушается в результате воздействия активных кислот.
• Механический способ. Посредством применения абразивных инструментов нарушается целостность плёнки.

На практике чаще всего совмещают оба этих метода, чтобы добиться максимально возможного эффекта.

Флюсы для алюминия

Флюс применяется для удаления оксида с поверхности металла и последующего препятствования образованию новой плёнки. Необходимо помнить, что в процессе пайки флюс не должен взаимодействовать с припоем и вступать с ним в химические реакции. Флюсы могут находиться в различных состояниях:

• Жидкость.
• Паста.
• Порошок.

Для алюминия чаще всего применяют жидкие флюсы на основе ортофосфорной кислоты. Существуют так называемые безотмывочные флюсы, применение которых не требует последующего промывания спаянных поверхностей под проточной водой. Однако чаще всего в состав алюминиевых флюсов входят сильно ядовитые вещества, которые небезопасны, и, с экологической точки зрения, могут сильно корродировать металл в месте пайки. Поэтому применение флюсов требует тщательного промывания места пайки под проточной водой. Промышленность выпускает больше количество алюминиевых флюсов, среди которых можно выделить следующие:

• Ф-64. Высокоактивный флюс для алюминия и его сплавов. Считается самым лучшим флюсом для этого металла. Высокая активность определяется большим содержанием в его составе активного фтора около 40%. При нагреве фтор разрушает оксидную плёнку на поверхности алюминия. Применение этого флюса требует обязательной тщательной промывки спаеных поверхностей, после окончания процесса.
• Ф-34А. Специальный алюминиевый флюс для тугоплавких припоев. Состав: хлорид калия 50%, хлорид лития 32%, фторид натрия 10%, хлорид цинка 8%.
• Ф-61А. Применяется с обычными свинцово-оловянными припоями, плавящимися при температуре 150−350 градусов. Состав: фторборат цинка 10%, фторборат аммония 8%, триэтаноламин 82%. Применяется для спаивания разнородных металлов, например, алюминий и медь. Поэтому когда возникает вопрос как припаять алюминий к меди, ответом будет этот флюс.
• НИТИ-18 (Ф-380). Подходит для тугоплавких припоев с температурой плавления 390 — 620 градусов. Особенностью этого флюса, является то что, хорошо растворяя оксидную плёнку, он практически не оказывает никакого воздействия на основной металл. После окончания пайки остатки флюса должны быть немедленно удалены. Для этого место пайки сначала промывают горячей проточной водой, затем холодной. А в заключение выдерживают в течение 15 минут в водном растворе фосфорного ангидрида.
• А-214. Универсальный безотмывочный флюс средней активности. Температура применения 150−400 градусов. Не содержит в своём составе вредных солей анилина, фенола или карбоновых кислот, поэтому после применения не требуется тщательная промывка. Остатки легко удаляются бумажной салфеткой, смоченной в спирте.

Механическое удаление оксида

Для облегчения растворения плёнки с помощью флюса, предварительно её частично удаляют посредством механических методов. Данные приёмы позволяют лишь незначительно ослабить действие оксида, так как опытным путём было установлено, что вновь образующаяся плёнка, по своим прочностным характеристикам несколько уступает старой. Для этих целей используют следующие приспособления:

• Наждачная бумага.
• Напильники и рашпили.
• Жёсткие металлические щётки.

Процесс механического удаления поверхностного оксида можно оптимизировать используя для этого кирпичную пыль. Место пайки предварительно посыпают мелкой кирпичной крошкой. Затем:

• На кирпичные крошки высыпается большое количество сухой канифоли.
• Предварительно разогретым жалом паяльника канифоль расплавляется и распределяется по поверхности металла ровным слоем.
• Залуженным жалом паяльника начинают усиленно тереть место пайки. При этом кирпичная крошка сдирают оксидную плёнку, а расплавленная канифоль препятствует проникновению кислорода вместо пайки и поэтому новая оксидная плёнка не образуется.
• В результате получаем хорошо залуженную поверхность алюминия.

В качестве абразива, с тем же эффектом, можно использовать просеянный речной песок или металлические опилки.

Пайка алюминия

Основу любой пайки составляет так называемое лужение или залуживание. При этом процессе припой равномерным слоем распределяется по поверхности металла. Для того чтобы лужение прошло хорошо необходимо два важных компонента специальный флюс и правильно подобранный припой. Флюсы мы уже рассмотрели теперь очередь настала за припоями.

Специальные припои

Обычные припои, применяемые для пайки цветных металлов, содержат в своём составе олово и свинец. Вопрос как паять алюминий оловом не является актуальным, так как для алюминия такие припои не рекомендуется применять, потому что в этих металлах он практически не растворяется. Применяют специальные припои, которые содержат в своём составе изрядное количество самого алюминия, а также кремний, медь, серебро и цинк.

• 34-А. Специальный тугоплавкий припой для алюминия. Температура плавления 530−550 градусов. Состав: алюминий 66%, медь 28%, кремний 6%. рекомендуют применять совместно с соответствующим флюсом Ф-34А.
• ЦОП-40. Относится к категории оловянно-цинковых припоев. Состав: цинк 63%, олово 36%. Плавление происходит в пределах 300−320 градусов.
• HTS 2000. Специальный припой для алюминия производства США. Основные компоненты: цинк 97% и медь 3%. Температура плавления 300 градусов. Обеспечивает очень прочное соединение, сопоставимое по прочности со сварочным швом.

Присутствие в припое такого металла, как цинк обеспечивает ему высокие прочностные характеристики и хорошую сопротивляемость к коррозии. Наличие меди и алюминия повышает температуру плавления и делает припой тугоплавким.

Использование того или иного припоя определяется задачами, которые стоят перед спаиваемыми деталями. Так, для спаивания крупногабаритных и массивных алюминиевых деталей, которые в дальнейшем будут подвергаться большим нагрузкам, лучше использовать тугоплавкие припои, их температура плавления сопоставима с температурой плавления самого алюминия. Когда возникает вопрос, как запаять алюминиевую трубку, необходимо точно понимать, для чего в последующем эта трубка будет применяться. Тугоплавкие припои характеризуются высокой прочностью, а большая масса детали позволяет обеспечить в процессе пайки хороший теплоотвод, что предотвратит разрушение алюминиевой конструкции вследствие её расплавления.

Особенности процесса

Пайка алюминия ничем не отличается от пайки любого другого цветного металла.

В домашних условиях пайку алюминия условно можно разделить на два вида:

• Высокотемпературная пайка крупногабаритных деталей. Как правило, это толстостенный алюминий большой массы. Температура разогрева деталей 550−650 градусов.
• Низкотемпературная пайка мелких бытовых предметов и проводов при радиоэлектронном монтаже. Температура пайки 250−300 градусов.

Высокотемпературная пайка предполагает использование в качестве нагревательного элемента газовую горелку, работающую на пропане или бутане. Но когда неожиданно возникает вопрос, как спаять алюминий в домашних условиях, можно с тем же успехом использовать паяльную лампу.

В случае проведения высокотемпературной пайки необходимо проводить постоянный контроль за температурой разогрева спаиваемых поверхностей. С этой целью используют кусочек тугоплавкого припоя. Как только припой начинает плавиться это говорит о том, что необходимая температура достигнута и разогрев детали необходимо прекратить, в противном случае может произойти её расплавление и последующее разрушение всей конструкции.

Для низкотемпературной пайки используют электрический паяльник мощностью от 100 до 200 ватт, в зависимости от размеров спаиваемых деталей. Чем крупнее деталь тем более мощный паяльник придётся использовать для её разогрева. В то же время для пайки проводов вполне подойдёт и паяльник мощностью 50 ватт.

В обоих случаях и при высокотемпературной пайке, и при низкотемпературной, стадии проведении процесса примерно одинаковые и состоят из следующих последовательных этапов:

• Механическая обработка места будущей пайки. Проводится с помощью всевозможных абразивных средств. Цель: ослабить поверхностную оксидную плёнку и сделать её более восприимчивой к воздействию флюса.
• Обезжиривание места пайки с помощью органических растворителей, таких как спирт, ацетон, бензин.
• Фиксация деталей в нужном положении.
• Нанесение флюса на спаиваемые поверхности. Если используется жидкий флюс, то лучше всего его наносить с помощью кисточки.
• Разогрев места пайки с помощью электрического паяльника или газовой горелки.
• Нанесение расплавленного припоя на место пайки и залуживание металлических поверхностей (распределение припоя ровным слоем).
• Соединяем металлические поверхности и фиксируем их в соответствующем положении.
• После того. как припой остынет и детали спаяются, промываем место спайки под проточной водой, с целью вымыть остатки флюса.

220v.guru

Пайка алюминия в домашних условиях горелкой, припой

Промышленное производство алюминия, по историческим меркам, началось относительно недавно. Но за это время этот материал прочно вошел в нашу жизнь. Его основные параметры – высокая электро- и теплопроводность, малый вес, стойкость к воздействию коррозии привели к тому, что этот металл стал основным материалом, применяемым в авиационной  и космической промышленности. Кроме этого, без алюминия невозможно представить улицы наших городов, из него выполняют светопрозрачные конструкции (двери, окна, витражи), рекламные конструкции и многое другое.

Пайка алюминия

При его обработке допустимо использовать практически все виды обработки – точение, штамповка, литье, сварку и пайку. Последние способы применяют для получения неразъемных соединений из алюминиевых заготовок.

Общие принципы пайки алюминия в домашних условиях

Многие искренне полагают, что пайка алюминия в домашних условиях – это довольно сложный процесс. Но на самом деле все  не так и плохо. Если использовать соответствующие припои и флюсы, то особых сложностей не должно возникнуть. В том случае если домашний мастеровой будет паять алюминиевые детали с  использованием материалов, предназначенных для меди или стали, то результат, скорее, будет отрицательный.

Инструменты для пайки

Особенности процесса

Сложности пайки алюминия обусловлены в первую очередь тем, что на его поверхности существует оксидная пленка, которая в отличии от основного металла имеет более высокую температуру плавления и высокой стойкостью к воздействию различных химических веществ. Именно это пленка и создает серьезные препятствия при использовании традиционных припоев и флюсов и например, если паять алюминий оловом, то гарантировать качественный результат сложно. Для устранения этой пленки применяют или механическое воздействие, или флюсы, которые содержат сильнодействующие химические вещества.

Сам основной металл, в данном случае алюминий обладает низкой температурой плавления, порядка 660 °C. Такая разница между температурой плавления оксидной пленки и основным металлом тоже приводит к осложнениям в пайке.

Это свойство алюминия в результате приводит к тому, разогретый алюминий становиться менее прочным. Так, алюминиевые конструкции начинают терять устойчивость уже при температуре 250-300 °C. Кроме этого в составе алюминиевых сплавов могут входить материалы, начинающие плавиться при температуре в 500-650 °C.

Схема пайки алюминия

В состав большого количества припоев входят – олово, кадмий и другие компоненты. Алюминий с трудом входит в контакт с этими материалами и это в свою очередь приводит к тому, что швы, получаемые с использованием этих припоев, отличаются низкой надежностью и прочностью. Между тем, хорошей растворимостью друг в друге обладают цинк и алюминий. Использование цинка в составе припоев позволяет придавать шву высокие прочностные параметры.

Использование трансформаторного масла

Как уже отмечалось выше, основное препятствие при выполнении пайки – это наличие оксидной пленки. Перед тем как паять алюминий ее необходимо устранить. Для ее удаления используют разные методы, начиная от использования абразивного инструмента и заканчивая специальными флюсами. Кроме этого, существуют и «народные» способы. Один из них связан с применением трансформаторного масла.

Трансформаторное масло

Для удаления оксидной пленки применяют следующий состав – в абразивный порошок добавляют трансформаторное масло. При постоянном перемешивании, в результате должна получиться пастообразная масса. Ее необходимо нанести на заранее очищенное место пайки. После этого жало паяльника необходимо тщательно пролудить и натирают подготовленные места до появления олова. После этого места пайки необходимо промыть и можно продолжать работу.

Какой припой применяется для пайки алюминия

Большинство припоев содержат в своем составе вещества, не растворяющиеся в алюминии. Именно поэтому для создания неразъемных соединений деталей из алюминия применяют так  называемые тугоплавкие припои, изготовленных на основе алюминия, кадмия, цинка и некоторых других веществ.

Для пайки алюминия применяют и легкоплавкие припои.

Их использование позволяет выполнять работы при низких температурах. Это позволяет создавать соединения, избегая при этом изменений свойств алюминия. Но надо сразу отметить то, что использование таких материалов не может обеспечить в должной степени коррозионной стойкости и прочности стыка.

Припой для пайки

Оптимальный результат пайки можно получить при использовании состава, который содержит алюминий, медь, цинк. Работы с такими припоями необходимо выполнять паяльником, жало которого разогрето до 350 °C. При выполнении соединения деталей нужно использовать флюс, который состоит из смеси олеиновой кислоты и йодида лития.

Состав для соединения деталей из алюминия может приготовить в домашних условиях, а можно просто приобрести его в магазине.

Один из серийно выпускаемых припоев по алюминию — HTS -2000. Выполнять пайку этим припоем можно без применения флюса. Отличительная черта этого  состава заключается в том, что он может проникать через оксидную пленку и может создавать прочные соединения молекул. Срок эксплуатации соединений изготовленных с применением этого сплава составляет 10 лет.

Как правильно паять с помощью горелки

Необходимость в пайке алюминия и его сплавов может возникнуть как в производственных, так и бытовых условиях. Это процесс может быть использован при выполнении ремонта деталей, но иногда приходится сталкиваться с более масштабными работами.

Обработка алюминия сопряжена с рядом сложностей и поэтому традиционные материалы  технологии пайки не всегда гарантируют получение надлежащего результата.

Один из часто применяемых способов получения неразъемных соединений напрямую связан с использованием газовой горелки.

Работа с алюминием подразумевает то, что оксидная пленка, которая находится на поверхности детали, препятствует соединению деталей.

Пайка с помощью горелки существенно отличается от работы с паяльником и по праву считается более практичным. Работая с горелкой, мастер может выполнять настройку температуры. И это предоставляет дополнительные возможности для обработки поверхности заготовок. При этом не играет особой роль толщина материала. Иногда при работе с горелкой применяют флюсы и дополнительные средства обработки поверхности.

Пайка алюминия при помощи газовой горелки

Пайка алюминия газовой горелкой в домашней мастерской позволяет выполнить предварительное прогревание заготовок и расходных материалов.

Бесспорно, для получения соединения высокого качества необходим опыт работы. Дело в том, что алюминий обладает низкой температурой плавления, соответственно расходные материалы, применяемые при совершении пайки, обладают хорошей текучестью. Если мастер совершит ошибку, то высока вероятность того, что припой просто растечется по заготовке, так и не попав в шов.

Какой флюс использовать

Флюс для пайки алюминия надо подбирать, руководствуясь набором факторов. Существует так называемый бинарный флюс основу, которого составляет ортофосфорная кислота. Флюсы этого класса не нуждаются в дополнительной промывке. С помощью этого материала можно паять и другие металлы.

Разновидности флюсов для пайки алюминия

Преимущества

Пайка – это один и способов получения неразъемных соединений металлов. Но в отличии от других методов он, до последнего времени отличался невысокой производительностью, малой прочностью на стыке. Это и ряд других причин послужило тому, что она не получила широкого, промышленного применения.

С развитием технологий стали доступны способы соединения деталей с помощью электронного луча, ультразвуковых волн. Появление специальных припоев и флюсов позволило значительно поднять качество паяного соединения.

Современные технологии пайки позволяют использовать готовые изделия без дальнейшей обработки на механическом оборудовании. Пайка вошла число основных технологических процессов в машиностроении, авиационной и космических отраслях и конечно электронике.

Пайка имеет ряд несомненных достоинств в сравнении со сваркой. Процесс соединения деталей этим способом проходит при существенно меньшем расходе теплоты. Другими словами, при проведении этого процесса не происходит каких-либо серьезных изменений в структуре металла. Его физико – химические параметры остаются практически без изменений. После пайки могут возникать такие явления как остаточная деформация, ее размеры несравнимы  с теми, которые остаются после выполнения, например, сварки в облаке защитных газов.

Именно поэтому использование пайки гарантирует более точное соблюдение размеров указанных в технической документации на изделие. Использование этого метода позволяет соединять разнородные металлы. Ко всему прочему можно сказать и то, что эти процессы довольно легко можно автоматизировать.

Недостатки

Говоря о пайке алюминиевых деталей надо всегда помнить о том, что для работы с ним необходимо использовать специальные припои и флюсы, которые в состояние обеспечить требования к качеству получаемых соединений.

Малейшее нарушение технологии или использование неподходящих материалов приведет к тому, что полученный шов не будет отвечать требованиям по качеству.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

No related posts.
