Что представляет собой магнитное поле: Что такое магнитные поля? (статья)

Постоянный магнит (такой как стержневой или дисковый магнит) обладает магнитным полем благодаря выравниванию всех магнитных частиц, из которых он состоит.Электромагнит создается током, протекающим через проволочную петлю в центре поля.

Магнитные поля могут быть представлены математически величинами, называемыми векторами, которые имеют направление и величину. Два разных вектора используются для представления магнитного поля: один, называемый плотностью магнитного потока или магнитной индукцией, обозначается как B ; другой, называемый напряженностью магнитного поля или напряженностью магнитного поля, обозначается как H .Магнитное поле H можно рассматривать как магнитное поле, создаваемое протеканием тока в проводах, а магнитное поле B — как полное магнитное поле, включая также вклад, вносимый магнитными свойствами материалов в поле. Когда ток течет в проволоке, намотанной на цилиндр из мягкого железа, намагничивающее поле H довольно слабое, но фактическое среднее магнитное поле ( B ) внутри утюга может быть в тысячи раз сильнее, поскольку B значительно усилен за счет ориентации бесчисленных крошечных естественных атомных магнитов железа в направлении поля. См. Также магнитная проницаемость.

Что такое магнетизм? | Магнитные поля и магнитная сила

Магнетизм — это один из аспектов комбинированной электромагнитной силы. Это относится к физическим явлениям, возникающим из-за силы, вызванной магнитами, объектами, которые создают поля, которые притягивают или отталкивают другие объекты.

Согласно веб-сайту HyperPhysics Университета штата Джорджия, магнитное поле воздействует на частицы в поле за счет силы Лоренца.Движение электрически заряженных частиц порождает магнетизм. Сила, действующая на электрически заряженную частицу в магнитном поле, зависит от величины заряда, скорости частицы и силы магнитного поля.

Все материалы обладают магнетизмом, некоторые сильнее, чем другие. Постоянные магниты, сделанные из таких материалов, как железо, испытывают сильнейшее воздействие, известное как ферромагнетизм. За редким исключением, это единственная форма магнетизма, достаточно сильная, чтобы ее могли почувствовать люди.

Противоположности притягиваются

Магнитные поля генерируются вращающимися электрическими зарядами, согласно HyperPhysics. Все электроны обладают свойством углового момента или спина. Большинство электронов имеют тенденцию образовывать пары, в которых один из них имеет «спин вверх», а другой — «спин вниз», в соответствии с принципом исключения Паули, который гласит, что два электрона не могут находиться в одном и том же энергетическом состоянии одновременно. В этом случае их магнитные поля направлены в противоположные стороны, поэтому они компенсируют друг друга. Однако некоторые атомы содержат один или несколько неспаренных электронов, спин которых может создавать направленное магнитное поле. По данным Ресурсного центра неразрушающего контроля (NDT), направление их вращения определяет направление магнитного поля. Когда значительное большинство неспаренных электронов выровнены своими спинами в одном направлении, они объединяются, чтобы создать магнитное поле, достаточно сильное, чтобы его можно было почувствовать в макроскопическом масштабе.

Источники магнитного поля дипольные, с северным и южным магнитными полюсами.По словам Джозефа Беккера из Университета Сан-Хосе, противоположные полюса (северный и южный) притягиваются, а подобные полюса (северный и северный, или южный и южный) отталкиваются. Это создает тороидальное поле или поле в форме пончика, поскольку направление поля распространяется наружу от северного полюса и входит через южный полюс.

Земля сама по себе является гигантским магнитом. Согласно HyperPhysics, планета получает свое магнитное поле от циркулирующих электрических токов внутри расплавленного металлического ядра. Компас указывает на север, потому что маленькая магнитная стрелка в нем подвешена, так что он может свободно вращаться внутри своего корпуса, выравниваясь с магнитным полем планеты.Как ни парадоксально, то, что мы называем Северным магнитным полюсом, на самом деле является южным магнитным полюсом, потому что он притягивает северные магнитные полюса стрелок компаса.

Ферромагнетизм

Если выравнивание неспаренных электронов сохраняется без приложения внешнего магнитного поля или электрического тока, образуется постоянный магнит. Постоянные магниты — результат ферромагнетизма. Приставка «ферро» относится к железу, потому что постоянный магнетизм впервые наблюдался в форме естественной железной руды, называемой магнетитом, Fe ₃ O ₄ .Кусочки магнетита можно найти разбросанными на поверхности земли или вблизи нее, и иногда они намагничиваются. Эти встречающиеся в природе магниты называются магнитными камнями. «Мы до сих пор не уверены в их происхождении, но большинство ученых считают, что магнитный камень — это магнетит, пораженный молнией», — говорится в сообщении Университета Аризоны.

Вскоре люди узнали, что они могут намагнитить железную иглу, поглаживая ее магнитом, в результате чего большинство неспаренных электронов в игле выстраиваются в одном направлении.По данным НАСА, примерно в 1000 году нашей эры китайцы обнаружили, что магнит, плавающий в чаше с водой, всегда выстраивался в направлении север-юг. Таким образом, магнитный компас стал огромным помощником в навигации, особенно днем ​​и ночью, когда звезды были скрыты облаками.

Было обнаружено, что другие металлы, помимо железа, обладают ферромагнитными свойствами. К ним относятся никель, кобальт и некоторые редкоземельные металлы, такие как самарий или неодим, которые используются для создания сверхпрочных постоянных магнитов.

Другие формы магнетизма

Магнетизм принимает множество других форм, но, за исключением ферромагнетизма, они обычно слишком слабы, чтобы их можно было наблюдать за исключением чувствительных лабораторных приборов или при очень низких температурах. Диамагнетизм был впервые открыт в 1778 году Антоном Бругнамсом, который использовал постоянные магниты в поисках материалов, содержащих железо. По словам Джеральда Кюстлера, широко публикуемого независимого немецкого исследователя и изобретателя, в его статье «Диамагнитная левитация — исторические вехи», опубликованной в Румынском журнале технических наук, Бругнамс заметил: «Только темный и почти фиолетовый висмут проявлял конкретное явление в исследовании; когда я положил его кусок на круглый лист бумаги, плавающий на воде, он оттолкнулся обоими полюсами магнита.

Было установлено, что висмут обладает самым сильным диамагнетизмом из всех элементов, но, как обнаружил Майкл Фарадей в 1845 году, это свойство всей материи отталкиваться магнитным полем.

Диамагнетизм вызван орбитальным движением электронов, создающих крошечные токовые петли, которые создают слабые магнитные поля, согласно HyperPhysics. Когда к материалу прикладывается внешнее магнитное поле, эти токовые петли имеют тенденцию выравниваться таким образом, чтобы противостоять приложенному полю.Это заставляет все материалы отталкиваться постоянным магнитом; однако результирующая сила обычно слишком мала, чтобы быть заметной. Однако есть некоторые заметные исключения.

Пиролитический углерод, вещество, похожее на графит, демонстрирует даже более сильный диамагнетизм, чем висмут, хотя и только вдоль одной оси, и фактически может подниматься над сверхсильным редкоземельным магнитом. Некоторые сверхпроводящие материалы демонстрируют еще более сильный диамагнетизм ниже своей критической температуры, поэтому над ними можно левитировать редкоземельные магниты.(Теоретически из-за их взаимного отталкивания один может левитировать над другим.)

Парамагнетизм возникает, когда материал временно становится магнитным при помещении в магнитное поле и возвращается в свое немагнитное состояние, как только внешнее поле удаляется. При приложении магнитного поля некоторые из неспаренных электронных спинов выравниваются с полем и преодолевают противоположную силу, создаваемую диамагнетизмом. Однако, по словам Дэниела Марша, профессора физики Южного государственного университета Миссури, эффект заметен только при очень низких температурах.

Другие, более сложные формы включают антиферромагнетизм, при котором магнитные поля атомов или молекул выстраиваются рядом друг с другом; и поведение спинового стекла, которое включает как ферромагнитные, так и антиферромагнитные взаимодействия. Кроме того, ферримагнетизм можно рассматривать как комбинацию ферромагнетизма и антиферромагнетизма из-за множества общих черт между ними, но, по данным Калифорнийского университета в Дэвисе, он все же имеет свою уникальность.

Электромагнетизм

Когда провод перемещается в магнитном поле, поле индуцирует в проводе ток.И наоборот, магнитное поле создается движущимся электрическим зарядом. Это соответствует закону индукции Фарадея, который лежит в основе электромагнитов, электродвигателей и генераторов. Заряд, движущийся по прямой линии, как по прямому проводу, создает магнитное поле, которое вращается вокруг провода по спирали. Когда этот провод превращается в петлю, поле приобретает форму пончика или тора. Согласно Руководству по магнитной записи (Springer, 1998) Marvin Cameras, это магнитное поле можно значительно усилить, поместив ферромагнитный металлический сердечник внутрь катушки.

В некоторых приложениях постоянный ток используется для создания постоянного поля в одном направлении, которое можно включать и выключать вместе с током. Это поле может затем отклонить подвижный железный рычаг, вызывая слышимый щелчок. Это основа телеграфа, изобретенного в 1830-х годах Сэмюэлем Ф. Б. Морзе, который позволял осуществлять связь на большие расстояния по проводам с использованием двоичного кода, основанного на импульсах большой и малой длительности. Импульсы посылались опытными операторами, которые быстро включали и выключали ток с помощью подпружиненного переключателя с мгновенным контактом или ключа.Другой оператор на принимающей стороне затем переводил слышимые щелчки обратно в буквы и слова.

Катушка вокруг магнита также может двигаться по шаблону с изменяющейся частотой и амплитудой, чтобы индуцировать ток в катушке. Это основа для ряда устройств, в первую очередь для микрофона. Звук заставляет диафрагму двигаться внутрь и наружу с волнами переменного давления. Если диафрагма соединена с подвижной магнитной катушкой вокруг магнитопровода, она будет производить переменный ток, аналогичный падающим звуковым волнам.Затем этот электрический сигнал может быть усилен, записан или передан по желанию. Крошечные сверхсильные магниты из редкоземельных металлов теперь используются для изготовления миниатюрных микрофонов для сотовых телефонов, сообщил Марш Live Science.

Когда этот модулированный электрический сигнал подается на катушку, он создает колеблющееся магнитное поле, которое заставляет катушку двигаться внутрь и наружу по магнитному сердечнику по той же схеме. Затем катушка прикрепляется к подвижному диффузору динамика, чтобы он мог воспроизводить слышимые звуковые волны в воздухе.Первым практическим применением микрофона и динамика был телефон, запатентованный Александром Грэмом Беллом в 1876 году. Хотя эта технология была усовершенствована и усовершенствована, она все еще является основой для записи и воспроизведения звука.

Применения электромагнитов почти бесчисленны. Закон индукции Фарадея составляет основу многих аспектов нашего современного общества, включая не только электродвигатели и генераторы, но и электромагниты всех размеров. Тот же принцип, который используется гигантским краном для подъема старых автомобилей на свалку металлолома, также используется для выравнивания микроскопических магнитных частиц на жестком диске компьютера для хранения двоичных данных, и каждый день разрабатываются новые приложения.

Штатный писатель Таня Льюис внесла свой вклад в этот отчет.

Дополнительные ресурсы

Что такое магнитное поле?

Всем известно, насколько забавными могут быть магниты. Кто из нас в детстве не любил видеть, сможем ли мы склеить наше столовое серебро? А как насчет тех маленьких магнитных камешков, которые мы могли бы расположить так, чтобы они образовали практически любую форму, потому что они слиплись? Что ж, магнетизм — это не просто бесконечный источник удовольствия или пользы для научных экспериментов; это также один из основных физических законов, на которых основана Вселенная.

Притяжение, известное как магнетизм, возникает при наличии магнитного поля, которое является силовым полем, создаваемым магнитным объектом или частицей. Он также может создаваться изменяющимся электрическим полем и обнаруживается по силе, которую оно оказывает на другие магнитные материалы. Поэтому область изучения магнитов известна как электромагнетизм.

определение:

Магнитные поля можно определить разными способами в зависимости от контекста. Однако в общих чертах это невидимое поле, которое оказывает магнитное воздействие на вещества, чувствительные к магнетизму.Магниты также оказывают друг на друга силы и крутящие моменты через создаваемые ими магнитные поля.

Они могут генерироваться в непосредственной близости от магнита, электрическим током или изменяющимся электрическим полем. Они диполярны по своей природе, что означает, что у них есть как северный, так и южный магнитный полюс. Стандартная международная единица (СИ), используемая для измерения магнитных полей, — это Тесла, в то время как меньшие магнитные поля измеряются в единицах Гаусса (1 Тесла = 10 000 гуасс).

Математически магнитное поле определяется величиной силы, которую оно оказывает на движущийся заряд. Измерение этой силы согласуется с законом силы Лоренца, который может быть выражен как F = qvB , где F — магнитная сила, q — заряд, v — скорость, а магнитная сила. поле — B . Это отношение является векторным произведением, где F перпендикулярно (->) всем другим значениям.

Полевые линии:

Магнитные поля могут быть представлены непрерывными силовыми линиями (или магнитным потоком), которые исходят из северных магнитных полюсов и входят в южные полюса.Плотность линий указывает на величину поля, будучи более сконцентрированной на полюсах (где поле сильное) и расширяясь и ослабевая по мере удаления от полюсов.

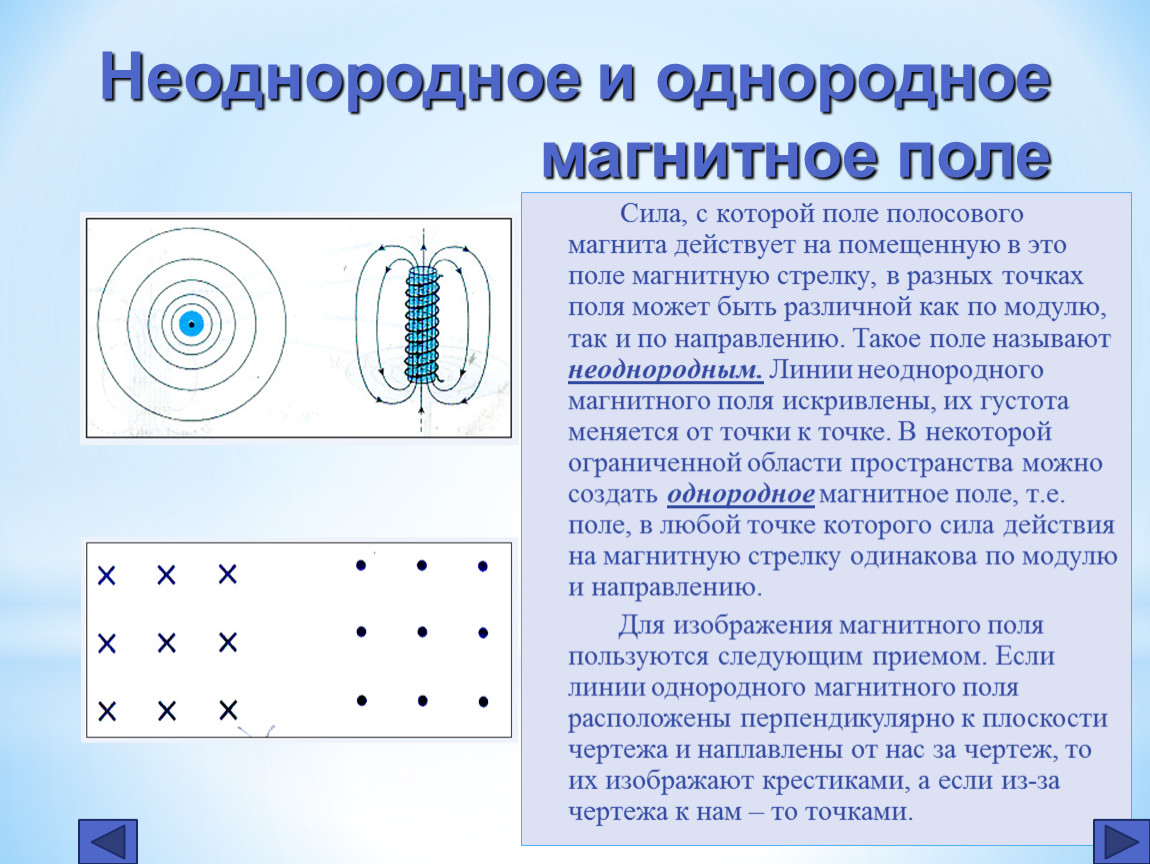

Однородное магнитное поле представлено расположенными на одинаковом расстоянии параллельными прямыми линиями. Эти линии непрерывны, образуют замкнутые петли, идущие с севера на юг и снова повторяющиеся. Направление магнитного поля в любой точке параллельно направлению близлежащих силовых линий, и локальная плотность силовых линий может быть сделана пропорциональной ее напряженности.

Линии магнитного поля напоминают поток жидкости в том смысле, что они обтекаемые и непрерывные, и появляется больше (или меньше линий) в зависимости от того, насколько близко наблюдается поле. Силовые линии полезны как представление магнитных полей, позволяя упростить и выразить в математических терминах многие законы магнетизма (и электромагнетизма).

Самый простой способ наблюдать магнитное поле — это поместить железные опилки вокруг железного магнита. Расположение этих опилок будет соответствовать линиям поля, образуя полосы, соединяющиеся на полюсах.Они также появляются во время полярных сияний, когда видимые полосы света совпадают с местным направлением магнитного поля Земли.

История обучения:

Изучение магнитных полей началось в 1269 году, когда французский ученый Петрус Перегринус де Марикур с помощью железных игл нанес на карту магнитное поле сферического магнита. Места, где эти линии пересекались, он назвал «полюсами» (по отношению к полюсам Земли), которые, по его словам, есть у всех магнитов.

В 16 веке английский физик и естествоиспытатель Уильям Гилберт из Колчестера повторил эксперимент Перегринуса.В 1600 году он опубликовал свои выводы в договоре ( De Magnete ), в котором заявил, что Земля является магнитом. Его работа была неотъемлемой частью установления магнетизма как науки.

В 1750 году английский священник и философ Джон Мичелл заявил, что магнитные полюса притягиваются и отталкиваются друг от друга. Он заметил, что сила, с которой они это делают, обратно пропорциональна квадрату расстояния, иначе известному как закон обратных квадратов.

В 1785 году французский физик Шарль-Огюстен де Кулон экспериментально подтвердил магнитное поле Земли. Затем французский математик и геометр XIX века Симеон Дени Пуассон создал первую модель магнитного поля, которую представил в 1824 году.

К 19 веку дальнейшие откровения уточнили и бросили вызов ранее существовавшим представлениям. Например, в 1819 году датский физик и химик Ганс Кристиан Орстед обнаружил, что электрический ток создает вокруг него магнитное поле.В 1825 году Андре-Мари Ампер предложил модель магнетизма, в которой эта сила возникла из-за постоянно протекающих контуров тока, а не диполей магнитного заряда.

В 1831 году английский ученый Майкл Фарадей показал, что изменяющееся магнитное поле порождает окружающее электрическое поле. Фактически, он открыл электромагнитную индукцию, которая характеризовалась законом индукции Фарадея (он же закон Фарадея).

Между 1861 и 1865 годами шотландский ученый Джеймс Клерк Максвелл опубликовал свои теории электричества и магнетизма, известные как уравнения Максвелла.Эти уравнения не только указали на взаимосвязь между электричеством и магнетизмом, но и показали, что сам свет является электромагнитной волной.

Область электродинамики получила дальнейшее развитие в конце 19-го и 20-го веков. Например, Альберт Эйнштейн (который предложил закон специальной теории относительности в 1905 году) показал, что электрическое и магнитное поля являются частью одного и того же явления, наблюдаемого из разных систем отсчета. Появление квантовой механики также привело к развитию квантовой электродинамики (КЭД).

Примеры:

Классическим примером магнитного поля является поле, созданное железным магнитом. Как упоминалось ранее, магнитное поле можно проиллюстрировать, окружив его железными опилками, которые будут притягиваться к его силовым линиям и образовывать петлю вокруг полюсов.

Более крупные примеры магнитных полей включают магнитное поле Земли, которое напоминает поле, создаваемое простым стержневым магнитом. Считается, что это поле является результатом движения ядра Земли, которое разделено на твердое внутреннее ядро ​​и расплавленное внешнее ядро, которое вращается в направлении, противоположном Земле.Это создает динамо-эффект, который, как полагают, приводит в действие магнитное поле Земли (также известное как магнитосфера).

Компьютерное моделирование поля Земли в период нормальной полярности между инверсиями. [1] Линии представляют собой силовые линии магнитного поля: синие, когда поле направлено к центру, и желтые, когда поле находится далеко. Предоставлено: NASA . Такое поле называется дипольным полем, потому что оно имеет два полюса — северный и южный, расположенные на обоих концах магнита, — где напряженность поля максимальна.В средней точке между полюсами сила составляет половину своего полярного значения и простирается на десятки тысяч километров в космос, образуя магнитосферу Земли.

Было показано, что другие небесные тела обладают собственными магнитными полями. Сюда входят газовые и ледяные гиганты Солнечной системы — Юпитер, Сатурн, Уран и Нептун. Магнитное поле Юпитера в 14 раз сильнее, чем у Земли, что делает его самым сильным магнитным полем среди всех планетных тел. Ганимед, спутник Юпитера, также обладает магнитным полем и является единственной луной в Солнечной системе, которая имеет его.

Считается, что когда-то Марс обладал магнитным полем, аналогичным земному, что также было результатом динамо-эффекта внутри него. Однако из-за массивного столкновения или быстрого охлаждения внутри Марс потерял свое магнитное поле миллиарды лет назад. Считается, что именно из-за этого Марс потерял большую часть своей атмосферы и способность удерживать жидкую воду на своей поверхности.

Когда доходит до этого, электромагнетизм является фундаментальной частью нашей Вселенной, прямо там, где находятся ядерные силы и гравитация.Понимание того, как это работает и где возникают магнитные поля, является не только ключом к пониманию того, как возникла Вселенная, но также может помочь нам когда-нибудь найти жизнь за пределами Земли.

Мы написали много статей о магнитном поле для Universe Today. Вот что такое магнитное поле Земли, Готово ли магнитное поле Земли к изменению? Магнитные поля.

Если вам нужна дополнительная информация о магнитном поле Земли, ознакомьтесь с руководством НАСА по исследованию солнечной системы на Земле. А вот ссылка на Обсерваторию Земли НАСА.

Мы также записали серию Astronomy Cast, посвященную планете Земля. Послушайте, Эпизод 51: Земля.

Источники:

Как это:

Нравится Загрузка . ..

Происхождение магнитного поля Земли остается загадкой | MIT News

Микроскопические минералы, извлеченные из древнего обнажения Джек-Хиллз в Западной Австралии, были предметом интенсивных геологических исследований, так как они, кажется, несут на себе следы магнитного поля Земли, простирающиеся еще в 4 года.2 миллиарда лет назад. Это почти на 1 миллиард лет раньше, чем предполагалось, когда возникло магнитное поле, и почти до того времени, когда образовалась сама планета.

Но какой бы интригующей ни была эта история происхождения, команда под руководством Массачусетского технологического института нашла доказательства обратного. В статье, опубликованной сегодня в журнале Science Advances , команда исследователей исследовала кристаллы того же типа, называемые цирконами, которые были обнаружены в том же обнажении, и пришла к выводу, что собранные ими цирконы ненадежны в качестве регистраторов древних магнитных полей.

Другими словами, до сих пор не решено, существовало ли магнитное поле Земли раньше, чем 3,5 миллиарда лет назад.

«Нет надежных доказательств существования магнитного поля до 3,5 миллиардов лет назад, и даже если бы поле существовало, будет очень трудно найти доказательства его существования в цирконах Jack Hills», — говорит Кауэ Борлина, аспирантка. в Департаменте наук о Земле, атмосфере и планетах Массачусетского технологического института (EAPS). «Это важный результат в том смысле, что мы знаем, чего больше не искать.

Борлина — первый автор статьи, в которую также входят профессор EAPS Бенджамин Вайс, главный научный сотрудник Эдуардо Лима и научный сотрудник Джахандар Рамезан из Массачусетского технологического института, а также другие сотрудники из Кембриджского университета, Гарвардского университета, Калифорнийского университета в Лос-Анджелесе, Университет Алабамы и Принстонский университет.

Возбужденное поле

Считается, что магнитное поле Земли играет важную роль в обеспечении обитаемости планеты.Магнитное поле не только задает направление стрелок компаса, но и действует как своего рода щит, отражающий солнечный ветер, который в противном случае мог бы разъедать атмосферу.

Ученые знают, что сегодня магнитное поле Земли создается за счет затвердевания жидкого железного ядра планеты. Охлаждение и кристаллизация ядра приводит в движение окружающее жидкое железо, создавая мощные электрические токи, которые создают магнитное поле, простирающееся далеко в космос. Это магнитное поле известно как геодинамо.

Многочисленные доказательства показали, что магнитное поле Земли существовало по крайней мере 3,5 миллиарда лет назад. Однако считается, что ядро ​​планеты начало затвердевать всего 1 миллиард лет назад, а это означает, что магнитное поле должно было быть вызвано каким-то другим механизмом до 1 миллиарда лет назад. Уточнение того, когда именно сформировалось магнитное поле, могло помочь ученым с самого начала выяснить, что его породило.

Борлина говорит, что происхождение магнитного поля Земли может также пролить свет на ранние условия, в которых зародились первые формы жизни на Земле.

«В первый миллиард лет Земли, между 4,4 и 3,5 миллиардами лет, именно тогда зарождалась жизнь», — говорит Борлина. «Наличие магнитного поля в то время имеет разные последствия для окружающей среды, в которой на Земле зародилась жизнь. Это мотивация нашей работы ».

«Не могу доверять циркону»

Ученые традиционно использовали минералы в древних породах для определения ориентации и интенсивности магнитного поля Земли во времени.По мере образования и охлаждения горных пород электроны в отдельных зернах могут смещаться в направлении окружающего магнитного поля. Как только горная порода остывает до определенной температуры, известной как температура Кюри, ориентация электронов, так сказать, устанавливается в камне. Ученые могут определить свой возраст и использовать стандартные магнитометры для измерения их ориентации, оценки силы и ориентации магнитного поля Земли в данный момент времени.

С 2001 года Вайс и его группа изучают намагниченность горных пород и зерен циркона в Джек-Хиллз с непростой целью установить, содержат ли они древние записи магнитного поля Земли.

«Цирконы Джек-Хиллз — одни из самых слабомагнитных объектов, изученных в истории палеомагнетизма», — говорит Вайс. «Кроме того, эти цирконы включают самые старые из известных материалов Земли, а это означает, что существует множество геологических событий, которые могли бы сбросить их магнитные записи».

В 2015 году отдельная исследовательская группа, которая также начала изучать цирконы Джек-Хиллз, утверждала, что они нашли доказательства магнитного материала в цирконах, возраст которых составляет 4,2 миллиарда лет — первое свидетельство того, что магнитное поле Земли могло существовать до 3.5 миллиардов лет назад.

Но Борлина отмечает, что команда не подтвердила, действительно ли обнаруженный ими магнитный материал сформировался во время или после кристалла циркона, образовавшегося 4,2 миллиарда лет назад — цель, которую он и его команда взяли на себя в своей новой статье.

Борлина, Вайс и их коллеги собрали породы на том же обнажении Джека Хиллз и из этих образцов извлекли 3754 зерна циркона, каждое около 150 микрометров в длину, что примерно равно ширине человеческого волоса. Используя стандартные методы датирования, они определили возраст каждого зерна циркона, который колебался от 1 миллиарда до 4 лет.2 миллиарда лет.

Около 250 кристаллов были старше 3,5 миллиардов лет. Команда изолировала и визуализировала эти образцы, ища признаки трещин или вторичных материалов, таких как минералы, которые могли отложиться на кристалле или внутри него после того, как он полностью сформировался, и искала доказательства того, что они значительно нагреваются за последние несколько миллиардов. лет с момента их образования. Из этих 250 они идентифицировали только три циркона, которые были относительно свободны от таких примесей и, следовательно, могли содержать подходящие магнитные записи.

Затем команда провела подробные эксперименты с этими тремя цирконами, чтобы определить, какие виды магнитных материалов они могут содержать. В конце концов они определили, что магнитный минерал под названием магнетит присутствует в двух из трех цирконов. Используя квантовый алмазный магнитометр высокого разрешения, команда исследовала поперечные сечения каждого из двух цирконов, чтобы отобразить расположение магнетита в каждом кристалле.

Они обнаружили магнетит, лежащий вдоль трещин или поврежденных зон внутри цирконов.По словам Борлина, такие трещины — это пути, по которым вода и другие элементы попадают внутрь породы. Такие трещины могли пропускать вторичный магнетит, который оседал в кристалле намного позже, чем когда первоначально образовался циркон. В любом случае, говорит Борлина, доказательства очевидны: эти цирконы нельзя использовать в качестве надежных регистраторов магнитного поля Земли.

«Это свидетельство того, что мы не можем доверять этим измерениям циркона для регистрации магнитного поля Земли», — говорит Борлина. «Мы показали это до 3.5 миллиардов лет назад мы до сих пор не знаем, когда возникло магнитное поле Земли ».

«Для меня эти результаты вызывают большие сомнения в способности цирконов Джека Хиллса достоверно регистрировать интенсивность палеомагнитного поля до 3,5 миллиардов лет», — говорит Энди Биггин, профессор палеомагнетизма Ливерпульского университета, не участвовал в исследовании. «Тем не менее, эти дебаты, как палеомагнитный эквивалент Брексита, бушуют с 2015 года, и я был бы очень удивлен, если бы это было последнее слово по этому поводу.Практически невозможно доказать отрицание, и ни методы, ни интерпретации не подлежат сомнению ».

Несмотря на эти новые результаты, Вайс подчеркивает, что предыдущие магнитные анализы этих цирконов все еще очень ценны.

«Команда, которая сообщила о первоначальном магнитном исследовании циркона, заслуживает большой похвалы за попытку решить эту чрезвычайно сложную проблему», — говорит Вайс. «В результате всей работы обеих групп мы теперь намного лучше понимаем, как изучать магнетизм древних геологических материалов.Теперь мы можем начать применять эти знания к другим минеральным зернам и зернам с других планетных тел ».

Это исследование частично поддержано Национальным научным фондом.

Магнитные поля и линии магнитного поля

Цель обучения

К концу этого раздела вы сможете:

• Определите магнитное поле и опишите силовые линии различных магнитных полей.

Говорят, что в детстве Эйнштейн был очарован компасом, возможно, размышляя о том, как стрелка ощущала силу без прямого физического контакта.Его способность глубоко и ясно мыслить о действиях на расстоянии, особенно о гравитационных, электрических и магнитных силах, позже позволила ему создать свою революционную теорию относительности. Поскольку магнитные силы действуют на расстоянии, мы определяем магнитное поле для представления магнитных сил. Графическое представление линий магнитного поля очень полезно для визуализации силы и направления магнитного поля. Как показано на Фиг.1, направление линий магнитного поля определяется как направление, в котором указывает северный конец стрелки компаса.Магнитное поле традиционно называют B -field .

Рис. 1. Линии магнитного поля определяются так, чтобы они имели направление, которое указывает маленький компас при размещении в определенном месте. (a) Если для отображения магнитного поля вокруг стержневого магнита используются небольшие компасы, они будут указывать в показанных направлениях: от северного полюса магнита к южному полюсу магнита. (Напомним, что северный магнитный полюс Земли на самом деле является южным полюсом с точки зрения определения полюсов стержневого магнита.) (б) Соединение стрелок дает непрерывные силовые линии магнитного поля. Сила поля пропорциональна близости (или плотности) линий. (c) Если бы можно было исследовать внутреннюю часть магнита, было бы обнаружено, что силовые линии образуют непрерывные замкнутые контуры.

Маленькие компасы, используемые для проверки магнитного поля, не повредят его. (Это аналогично тому, как мы тестировали электрические поля с небольшим тестовым зарядом. В обоих случаях поля представляют только объект, создающий их, а не тестирующий их зонд.На рисунке 2 показано, как выглядит магнитное поле для токовой петли и длинного прямого провода, что можно было бы исследовать с помощью небольших компасов. Небольшой компас, помещенный в эти поля, выровняется параллельно линии поля в своем местоположении, а его северный полюс будет указывать в направлении B . Обратите внимание на символы, используемые для ввода и вывода из бумаги.

Рис. 2. Маленькие компасы можно использовать для картирования полей, показанных здесь. (а) Магнитное поле круговой токовой петли похоже на магнитное поле стержневого магнита.(б) Длинный и прямой провод создает поле с силовыми линиями магнитного поля, образующими кольцевые петли. (c) Когда проволока находится в плоскости бумаги, поле перпендикулярно бумаге. Обратите внимание, что символы, используемые для поля, указывающего внутрь (например, хвоста стрелки), и поля, указывающего наружу (например, наконечника стрелки).

Поле — это способ отображения сил, окружающих любой объект, которые могут воздействовать на другой объект на расстоянии без видимой физической связи.Поле представляет объект, его генерирующий. Гравитационные поля отображают гравитационные силы, электрические поля отображают электрические силы, а магнитные поля отображают магнитные силы.

Обширные исследования магнитных полей выявили ряд жестких правил. Мы используем силовые линии магнитного поля для представления поля (линии — это графический инструмент, а не физическая сущность сами по себе). Свойства силовых линий магнитного поля можно описать следующими правилами:

1. Направление магнитного поля касается силовой линии в любой точке пространства.Маленький компас укажет направление линии поля.
2. Сила поля пропорциональна близости линий. Он точно пропорционален количеству линий на единицу площади, перпендикулярной линиям (так называемая поверхностная плотность).
3. Силовые линии магнитного поля никогда не могут пересекаться, а это означает, что поле уникально в любой точке пространства.
4. Линии магнитного поля непрерывны, образуют замкнутые контуры без начала и конца. Они идут от северного полюса к южному.

Последнее свойство связано с тем, что северный и южный полюса нельзя разделить. Это явное отличие от силовых линий электрического поля, которые начинаются и заканчиваются на положительных и отрицательных зарядах. Если бы магнитные монополи существовали, то силовые линии магнитного поля начинались бы и заканчивались на них.

Сводка раздела

• Магнитные поля могут быть графически представлены линиями магнитного поля, свойства которых следующие:
  • Поле касается линии магнитного поля.
  • Напряженность поля пропорциональна линейной плотности.
  • Линии поля не могут пересекаться.
  • Линии поля представляют собой непрерывные петли.

Концептуальные вопросы

1. Объясните, почему магнитное поле не может быть уникальным (то есть не иметь единственного значения) в точке пространства, где силовые линии магнитного поля могут пересекаться. (Учитывайте направление поля в такой точке.)
2. Перечислите сходства силовых линий магнитного и электрического поля.Например, направление поля касается линии в любой точке пространства. Также укажите, чем они отличаются. Например, электрическая сила параллельна силовым линиям электрического поля, тогда как магнитная сила, действующая на движущиеся заряды, перпендикулярна силовым линиям магнитного поля.
3. Заметив, что силовые линии магнитного поля стержневого магнита напоминают силовые линии пары равных и противоположных зарядов, ожидаете ли вы, что магнитное поле будет быстро уменьшаться в силе по мере удаления от магнита? Это согласуется с вашим опытом работы с магнитами?
4. Магнитное поле Земли параллельно земле во всех местах? Если нет, то где она параллельна поверхности? Его сила одинакова во всех местах? Если нет, то где оно больше всего?

Глоссарий

магнитное поле:

представление магнитных сил

B -поле:

другой термин для обозначения магнитного поля

силовых линий магнитного поля:

графическое изображение силы и направления магнитного поля

направление силовых линий магнитного поля:

направление, на которое указывает северный конец стрелки компаса

Магнитное поле Земли

Магнитное поле Земли (и поверхностное магнитное поле ) приблизительно представляет собой магнитный диполь, с S-полюсом магнитного поля около географического северного полюса Земли (см. Магнитный северный полюс) и другим северным полюсом магнитного поля рядом с географическим географическим полюсом Земли. южный полюс (см. Южный магнитный полюс).Благодаря этому компас можно использовать для навигации. Причину возникновения поля можно объяснить теорией динамо. Магнитное поле распространяется бесконечно, но ослабевает по мере удаления от источника. Магнитное поле Земли, также называемое геомагнитным полем , которое эффективно распространяется на несколько десятков тысяч километров в космос, формирует магнитосферу Земли. Палеомагнитное исследование австралийского красного дацита и подушечного базальта оценило возраст магнитного поля как минимум 3,5 миллиарда лет. ^{[1] [2]}

Важность

Земля в значительной степени защищена от солнечного ветра, потока энергичных заряженных частиц, исходящих от Солнца, своим магнитным полем, которое отклоняет большинство заряженных частиц. Некоторые из заряженных частиц солнечного ветра — , захваченные в радиационном поясе Ван Аллена.Меньшему количеству частиц солнечного ветра удается перемещаться, как по линии передачи электромагнитной энергии, в верхние слои атмосферы и ионосферу Земли в зонах полярных сияний. Единственный раз, когда солнечный ветер наблюдается на Земле, — это когда он достаточно силен, чтобы вызывать такие явления, как полярное сияние и геомагнитные бури. Яркие полярные сияния сильно нагревают ионосферу, заставляя ее плазму расширяться в магнитосферу, увеличивая размер плазменной геосферы и вызывая утечку атмосферного вещества в солнечный ветер.Геомагнитные бури возникают, когда давление плазмы, содержащейся внутри магнитосферы, достаточно велико, чтобы раздуваться и тем самым искажать геомагнитное поле.

Солнечный ветер отвечает за общую форму магнитосферы Земли, и колебания ее скорости, плотности, направления и увлекаемого магнитного поля сильно влияют на локальную космическую среду Земли. Например, уровни ионизирующего излучения и радиопомех могут варьироваться от сотен до тысяч раз; а форма и расположение магнитопаузы и головной ударной волны перед ней могут изменяться на несколько радиусов Земли, подвергая геосинхронные спутники прямому солнечному ветру.Эти явления собирательно называются космической погодой. Механизм атмосферного разрыва вызван захватом газа пузырьками магнитного поля, которые срываются солнечными ветрами. ^[3] Изменения напряженности магнитного поля коррелировали с изменением количества осадков в тропиках. ^[4]

Магнитные полюса и магнитный диполь

Положение магнитных полюсов можно определить как минимум двумя способами ^[5] .

Часто магнитный (наклонный) полюс рассматривается как точка на поверхности Земли, где магнитное поле полностью вертикально. Другими словами, угол наклона поля Земли составляет 90 ° на северном магнитном полюсе и -90 ° на южном магнитном полюсе. На магнитном полюсе компас, удерживаемый в горизонтальной плоскости, указывает случайным образом, в то время как в противном случае он указывает почти на северный магнитный полюс или от Южного магнитного полюса, хотя существуют местные отклонения. Два полюса перемещаются независимо друг от друга и не находятся в прямо противоположных положениях на земном шаре.Магнитный полюс падения может быстро перемещаться, для Северного магнитного полюса ^[6] проводились наблюдения до 40 км в год.

Магнитное поле Земли можно точно описать полем магнитного диполя, расположенного рядом с центром Земли. Ориентация диполя определяется осью. Два положения, где ось диполя, которая лучше всего соответствует геомагнитному полю, пересекает поверхность Земли, называются Северным и Южным геомагнитными полюсами. Для наилучшего соответствия диполь, представляющий геомагнитное поле, должен быть размещен примерно в 500 км от центра Земли.Это заставляет внутренний радиационный пояс опускаться ниже в южной части Атлантического океана, где поверхностное поле является самым слабым, создавая то, что называется южноатлантической аномалией.

Если бы магнитное поле Земли было идеально дипольным, геомагнитный и магнитный полюса падения совпадали бы. Однако важные недиполярные члены в точном описании геомагнитного поля приводят к тому, что положения двух типов полюсов находятся в разных местах.

Характеристики поля

Напряженность поля у поверхности Земли составляет менее 30 микротеслов (0.3 гаусса) на территории, включающей большую часть Южной Америки и Южной Африки, до более чем 60 микротеслов (0,6 гаусса) вокруг магнитных полюсов в северной Канаде и на юге Австралии, а также в части Сибири. Средняя напряженность магнитного поля во внешнем ядре Земли составила 25 Гаусс, что в 50 раз сильнее, чем магнитное поле на поверхности. ^{[9] [10]}

Поле аналогично полю стержневого магнита. Магнитное поле Земли в основном вызвано электрическими токами в жидком внешнем ядре.Ядро Земли горячее, чем 1043 К, температура точки Кюри, выше которой ориентация спинов в железе становится случайной. Такая рандомизация приводит к потере намагниченности вещества.

Конвекция расплавленного железа во внешнем жидком ядре, наряду с эффектом Кориолиса, вызванным общим вращением планеты, имеет тенденцию организовывать эти «электрические токи» в валки, выровненные вдоль полярной оси север-юг. Когда проводящая жидкость течет через существующее магнитное поле, индуцируются электрические токи, которые, в свою очередь, создают другое магнитное поле.Когда это магнитное поле усиливает исходное магнитное поле, создается динамо-машина, которая поддерживает себя. Это называется теорией динамо, и она объясняет, как поддерживается магнитное поле Земли.

Еще одна особенность, которая магнитно отличает Землю от стержневого магнита, — это ее магнитосфера. На больших расстояниях от планеты преобладает поверхностное магнитное поле. Электрические токи, индуцированные в ионосфере, также создают магнитные поля. Такое поле всегда создается вблизи того места, где атмосфера находится ближе всего к Солнцу, вызывая ежедневные изменения, которые могут отклонять поверхностные магнитные поля на величину до одного градуса.Типичные суточные колебания напряженности поля составляют около 25 нанотесла (нТл) (т.е. ~ 1: 2 000), с вариациями в течение нескольких секунд, как правило, около 1 нТл (т.е. ~ 1: 50 000). ^[11]

Вариации магнитного поля

Токи в ядре Земли, создающие ее магнитное поле, возникли по крайней мере 3 450 миллионов лет назад. ^{[12] [13]}

Магнитометры обнаруживают мельчайшие отклонения в магнитном поле Земли, вызванные железными артефактами, печами, некоторыми типами каменных построек и даже канавами и мусором в археологической геофизике. С помощью магнитных инструментов, адаптированных на основе бортовых детекторов магнитных аномалий, разработанных во время Второй мировой войны для обнаружения подводных лодок, были нанесены на карту магнитные вариации на дне океана. Базальт — богатая железом вулканическая порода, составляющая дно океана — содержит сильно магнитный минерал (магнетит) и может локально искажать показания компаса. Искажение было признано исландскими мореплавателями еще в конце 18 века. Что еще более важно, поскольку присутствие магнетита придает базальту измеримые магнитные свойства, эти магнитные вариации предоставили еще один способ изучения глубоководного дна океана.Когда вновь образованная порода охлаждается, такие магнитные материалы регистрируют магнитное поле Земли.

Часто магнитосфера Земли поражается солнечными вспышками, вызывающими геомагнитные бури, вызывающие проявления полярных сияний. Кратковременная нестабильность магнитного поля измеряется с помощью K-индекса.

Недавно в магнитном поле были обнаружены утечки, которые взаимодействуют с солнечным ветром Солнца способом, противоположным первоначальной гипотезе. Во время солнечных бурь это может привести к крупномасштабным отключениям электроэнергии и сбоям в работе искусственных спутников. ^[14]

См. Также Магнитная аномалия

Инверсия магнитного поля

Основываясь на изучении лавовых потоков базальта во всем мире, было высказано предположение, что магнитное поле Земли меняет направление на противоположное. с интервалами от десятков тысяч до многих миллионов лет, со средним интервалом примерно 300 000 лет. ^[15] Тем не менее, последнее такое событие, названное инверсией Брюнес – Матуяма, произошло примерно 780 000 лет назад.

Нет четкой теории относительно того, как могли произойти геомагнитные инверсии. Некоторые ученые создали модели ядра Земли, в которых магнитное поле только квазистабильно, а полюса могут спонтанно перемещаться из одной ориентации в другую в течение от нескольких сотен до нескольких тысяч лет. Другие ученые предполагают, что геодинамо сначала отключается либо самопроизвольно, либо в результате какого-либо внешнего воздействия, такого как удар кометы, а затем перезапускается, когда магнитный «северный» полюс указывает либо на север, либо на юг. Внешние события вряд ли будут обычными причинами инверсий магнитного поля из-за отсутствия корреляции между возрастом ударных кратеров и временем инверсий. Независимо от причины, когда магнитный полюс переключается из одного полушария в другое, это называется инверсией, тогда как временные изменения наклона диполя, которые перемещают ось диполя через экватор, а затем возвращаются к исходной полярности, известны как отклонения.

Исследования потоков лавы на горе Стинс, штат Орегон, показывают, что магнитное поле могло смещаться со скоростью до 6 градусов в день в какой-то момент истории Земли, что значительно усложняет популярное понимание того, как работает магнитное поле Земли. . ^[16]

Палеомагнитные исследования, подобные этим, обычно состоят из измерений остаточной намагниченности вулканических пород. Осадки, отложенные на дне океана, ориентируются в соответствии с местным магнитным полем, сигнал, который может быть записан по мере их затвердевания. Хотя залежи магматических пород в основном парамагнитны, они действительно содержат следы ферри- и антиферромагнитных материалов в виде оксидов железа, что дает им способность обладать остаточной намагниченностью. Фактически, эта характеристика довольно часто встречается во многих других типах горных пород и отложений, обнаруженных по всему миру. Одним из наиболее распространенных оксидов, обнаруживаемых в естественных отложениях горных пород, является магнетит.

В качестве примера того, как это свойство магматических пород позволяет нам определить, что поле Земли в прошлом менялось, рассмотрим измерения магнетизма на океанских хребтах. Прежде чем магма выйдет из мантии через трещину, она имеет чрезвычайно высокую температуру, превышающую температуру Кюри любого оксида железа, который она может содержать.Лава начинает остывать и затвердевать, когда попадает в океан, позволяя этим оксидам железа в конечном итоге восстановить свои магнитные свойства, в частности, способность удерживать остаточную намагниченность. Если предположить, что единственное магнитное поле, присутствующее в этих местах, связано с самой Землей, эта затвердевшая порода становится намагниченной в направлении геомагнитного поля. Хотя напряженность поля довольно мала и содержание железа в типичных образцах горных пород невелико, относительно небольшая остаточная намагниченность образцов находится в пределах разрешающей способности современных магнитометров.Затем можно измерить возраст и намагниченность застывших образцов лавы, чтобы определить ориентацию геомагнитного поля в древние эпохи.

Обнаружение магнитного поля

Напряженность магнитного поля Земли была измерена Карлом Фридрихом Гауссом в 1835 году и с тех пор неоднократно измерялась, показывая относительное уменьшение около 10% за последние 150 лет. ^[17] Спутник Magsat и более поздние спутники использовали 3-осевые векторные магнитометры для исследования трехмерной структуры магнитного поля Земли. Более поздний спутник Эрстеда позволил провести сравнение, показывающее динамическое геодинамо в действии, которое, по-видимому, порождает альтернативный полюс под Атлантическим океаном к западу от Южной Африки. ^[18]

Правительства иногда используют подразделения, специализирующиеся на измерении магнитного поля Земли. Это геомагнитные обсерватории, обычно входящие в состав национальной геологической службы, например, обсерватория Эскдалемуир Британской геологической службы.Такие обсерватории могут измерять и прогнозировать магнитные условия, которые иногда влияют на связь, электроэнергию и другую деятельность человека. (См. Магнитную бурю.)

Международная сеть магнитных обсерваторий в реальном времени с более чем 100 взаимосвязанными геомагнитными обсерваториями по всему миру с 1991 года регистрирует магнитное поле Земли.

Военные определяют местные характеристики геомагнитного поля по порядку для обнаружения аномалий на естественном фоне, которые могут быть вызваны значительным металлическим объектом, например, затопленной подводной лодкой.Как правило, эти детекторы магнитных аномалий используются в самолетах, таких как британский Nimrod, или буксируются в качестве инструмента или набора инструментов с надводных кораблей.

В коммерческих целях геофизические разведочные компании также используют магнитные детекторы для выявления естественных аномалий рудных тел, таких как Курская магнитная аномалия.

Животные, включая птиц и черепах, могут обнаруживать магнитное поле Земли и использовать это поле для навигации во время миграции. ^[19] Коровы и дикие олени склонны выстраивать свои тела с севера на юг во время отдыха, но не тогда, когда животные находятся под высоковольтными линиями электропередач, что заставляет исследователей полагать, что причиной этого является магнетизм. Дайсон, П.Дж. (2009). «Биология: электрические коровы». Природа 458 (7237): 389. DOI: 10.1038 / 458389a. PMID 19325587.

Внешние ссылки

• Уильям Дж. Брод, Будет ли компас указывать на юг? . New York Times, 13 июля 2004 г.
• John Roach, Почему меняется магнитное поле Земли? . National Geographic, 27 сентября 2004 г.
• Когда север идет на юг . Проекты в области научных вычислений, 1996.
• Трехмерный имитатор заряженных частиц в магнитном поле Земли . Инструмент, предназначенный для трехмерного моделирования заряженных частиц в магнитосфере. [Требуется подключаемый модуль VRML]
• Великий Магнит, Земля , История открытия магнитного поля Земли Дэвидом П. Стерном.
• Исследование магнитосферы Земли , Образовательный веб-сайт Дэвида П. Стерна и Маурисио Передо

Что создает магнитное поле Земли?

Путешествие, чтобы увидеть северное или южное сияние, вошло в список желаний почти каждого.Но неизвестно большинству, эти прекрасные проявления света вызваны опасными космическими лучами, которые были отклонены магнитным полем нашей Земли.

Магнитные поля вокруг планет ведут себя так же, как стержневой магнит. Но при высоких температурах металлы теряют свои магнитные свойства. Итак, ясно, что горячее железное ядро ​​Земли не является тем, что создает магнитное поле вокруг нашей планеты.

Напротив, магнитное поле Земли вызвано динамо-эффектом.

Эффект работает так же, как динамо-светильник на велосипеде.Магниты в динамо-машине начинают вращаться при нажатии на педали велосипеда, создавая электрический ток. Затем электричество используется для включения света.

Этот процесс также работает в обратном порядке. Если у вас есть вращающийся электрический ток, он создаст магнитное поле.

На Земле течение жидкого металла во внешнем ядре планеты генерирует электрические токи. Вращение Земли вокруг своей оси заставляет эти электрические токи образовывать магнитное поле, которое распространяется вокруг планеты.

Магнитное поле чрезвычайно важно для поддержания жизни на Земле. Без этого мы были бы подвержены воздействию большого количества солнечной радиации, и наша атмосфера могла бы свободно просачиваться в космос.

Это, вероятно, то, что случилось с атмосферой на Марсе. Поскольку в ядре Марса нет текущего жидкого металла, он не производит такого же динамо-эффекта. Это оставило планету с очень слабым магнитным полем, из-за чего ее атмосфера была унесена солнечными ветрами, оставив ее непригодной для жизни.

Магнитное поле Земли, подобное магнитному полю стержневого магнита, наклоненного на 11 градусов от оси вращения Земли. Предоставлено: Dea / D’Arco Editor / Getty Images
