Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения электрической энергии одного класса напряжения.

Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

Классификация

По месту расположения

Открытые распределительные устройства (ОРУ) — распределительные устройства, у которых силовые проводники располагаются на открытом воздухе без защиты от воздействия окружающей среды. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых устанавливается в закрытых помещениях, либо защищено от контакта с окружающей средой специальными кожухами (в т. ч. в шкафах наружного исполнения КРУН). Обычно такие распределительные устройства применяют на напряжения до 35 кB. В ряде случаев необходимо применение ЗРУ и на более высоких напряжениях (серийно выпускается оборудование на напряжение до 800 кВ). Применение ЗРУ высоких напряжений обоснованно: в местности с агрессивной средой (морской воздух, повышенное запыление), холодным климатом, при строительстве в стесненных условиях, в городских условиях для снижения уровня шума и для архитектурной эстетичности.

По выполнению секционирования

Схема РУ с одной секцией сборных шин

РУ с одной секцией сборных шин (без секционирования)

К преимуществам такого РУ можно отнести простоту и низкую себестоимость.

К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:

Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
Авария на сборных шинах так же выводит из строя всё РУ.

РУ с двумя и более секциями

Схема РУ с двумя секциями сборных шин

Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключённым, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключённым питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.

РУ с секционированием сборных шин и обходным устройством

Схема РУ с двумя секциями сборных шин и обходным устройством

Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем ремонтируемый выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.

По числу систем сборных шин

С одной системой сборных шин

К этим РУ относятся описанные выше.

С двумя системами сборных шин

Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шины.

К достоинствам этой системы относятся:

Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
Возможность разделения системы на две части, для повышения надёжности электроснабжения.

Возможность ограничения тока короткого замыкания

К основным недостаткам следует отнести:

Сложность схемы
Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.

Наибольшее распространение система получила в РУ на напряжение 110—220 кВ

По структуре схемы

Радиального типа

Этому типу присущи следующие признаки:

Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.

Кольцевого типа

Кольцевой тип схемы отличается следующими признаками:

Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
Отключение каждого присоединения осуществляется двумя или тремя выключателями.
Отключение одного выключателя никак не отражается на питании присоединений
При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.

Открытое распределительное устройство (ОРУ)

Масляный выключатель в ОРУ ОРУ 110 кВ с жесткой ошиновкой

Конструктивные особенности

Открытое распределительное устройство (ОРУ) — распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.

Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

Преимущества

ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
ОРУ удобнее ЗРУ в плане расширения и модернизации

Возможно визуальное наблюдение всех аппаратов ОРУ

Недостатки

Эксплуатация ОРУ затруднена в неблагоприятных климатических условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
ОРУ занимают намного больше места, чем ЗРУ.

Закрытое распределительное устройство (ЗРУ)

Одиночная элегазовая ячейка 110 кВ ABB PASS M0

В некоторых случаях для ЗРУ используется то же оборудование, что и для ОРУ, но с размещением внутри закрытого помещения. Типичный класс напряжения: 35…110 кВ, реже 220 кВ. ЗРУ такого типа имеют мало преимуществ по сравнению с ОРУ, поэтому используются редко. Более практично применение для ЗРУ специального оборудования.

Комплектное распределительное устройство (КРУ) — распределительное устройство, собранное из типовых унифицированных блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях. На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд. В таких шкафах элементы с напряжением до 1 кВ выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ — проводниками с воздушной изоляцией.

Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом. Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов. КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.

Шкаф СЭЩ-70 КРУ-2008Н производства ОАО «МЭЛ»

Камеры КСО

Область применения

Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).

Устройство КРУ

Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф.

В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.

В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

См. также

Источники

ПУЭ
Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.

Ссылки

dic.academic.ru

Открытое распределительное устройство — это… Что такое Открытое распределительное устройство?

Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения

ОРУ

электрической энергии. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

Классификация

По месту расположения

Открытые распределительные устройства (ОРУ) — это такие распределительные устройства, которые располагаются на открытом воздухе. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых располагается в закрытых помещениях. Такие распределительные устройства применяют на напряжения до 10 кB. В случаях, когда РУ располагается в местности с агрессивной средой (морской воздух, повышенное запыление), допускают применение ЗРУ на напряжение вплоть до 220 кB.

По выполнению секционирования

Схема РУ с одной секцией сборных шин

РУ с одной секцией сборных шин (без секционирования)

К преимуществам такого РУ можно отнести простоту и низкую себестоимость. К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:

Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
Авария на сборных шинах так же выводит из строя всё РУ.

РУ с двумя и более секциями

Схема РУ с двумя секциями сборных шин

Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключенным, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключенным питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.

РУ с секционированием сборных шин и обходным устройством

Схема РУ с двумя секциями сборных шин и обходным устройством

Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем этот выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.

По числу систем сборных шин

С одной системой сборных шин

К этим РУ относятся описанные выше.

С двумя системами сборных шин

К достоинствам этой системы относятся:

Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
Возможность разделения системы на две части, для повышения надёжности электроснабжения.
Возможность ограничения тока короткого замыкания

К основным недостаткам следует отнести:

Сложность схемы
Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.

Наибольшее распространение система получила в РУ на напряжение 110—220 кВ

По структуре схемы

Радиального типа

Этому типу присущи следующие признаки:

Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.

Кольцевого типа

Кольцевой тип схемы отличается следующими признаками:

Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
Отключение каждого присоединения осуществляется двумя или тремя выключателями.
Отключение одного выключателя никак не отражается на питании присоединений
При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.

Открытое распределительное устройство (ОРУ)

Масляный выключатель на ОРУ

Конструктивные особенности

Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

Преимущества

ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
ОРУ удобнее ЗРУ в плане расширения и модернизации
Возможно визуальное наблюдение всех аппаратов ОРУ

Недостатки

Эксплуатация ОРУ затруднена в неблагоприятных погодных условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
ОРУ занимают намного больше места, чем ЗРУ.

Комплектное распределительное устройство (КРУ)

Камеры КСО

КРУ — такое РУ, оборудование которого располагается в полностью или частично закрытых металлических шкафах. Каждый шкаф называется ячейкой КРУ.

Область применения

Если основное оборудование КРУ заключено в оболочку, заполненную элегазом, то РУ сокращённо обозначают КРУЭ.

КРУ, у которого возможно только одностороннее обслуживание, называется камерой сборной одностороннего обслуживания (КСО).

Устройство КРУ

Типовая ячейка КРУ состоит из четырёх основных отсеков: линейного (кабельного), релейного (низковольтного), отсека выключателя (высоковольтного) и отсека сборных шин.

В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
В высоковольтном отсеке (4) располагается силовой выключатель. Иногда отсек выполняют с выкатным элементом, на котором и устанавливается выключатель.
В отсеке сборных шин (6) располагаются силовые шины (8), из которых состоит секция РУ.
Линейный отсек (5) служит для размещения измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

Источники

ПУЭ
Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.

Ссылки

Wikimedia Foundation. 2010.

dic.academic.ru

Комплектное распределительное устройство — это… Что такое Комплектное распределительное устройство?

Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения

ОРУ

Классификация

По месту расположения

Открытые распределительные устройства (ОРУ) — это такие распределительные устройства, которые располагаются на открытом воздухе. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых располагается в закрытых помещениях. Такие распределительные устройства применяют на напряжения до 10 кB. В случаях, когда РУ располагается в местности с агрессивной средой (морской воздух, повышенное запыление), допускают применение ЗРУ на напряжение вплоть до 220 кB.

По выполнению секционирования

Схема РУ с одной секцией сборных шин

РУ с одной секцией сборных шин (без секционирования)

Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
Авария на сборных шинах так же выводит из строя всё РУ.

РУ с двумя и более секциями

Схема РУ с двумя секциями сборных шин

Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключенным, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключенным питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.

РУ с секционированием сборных шин и обходным устройством

Схема РУ с двумя секциями сборных шин и обходным устройством

Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем этот выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.

По числу систем сборных шин

С одной системой сборных шин

К этим РУ относятся описанные выше.

С двумя системами сборных шин

К достоинствам этой системы относятся:

Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
Возможность разделения системы на две части, для повышения надёжности электроснабжения.
Возможность ограничения тока короткого замыкания

К основным недостаткам следует отнести:

Сложность схемы
Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.

Наибольшее распространение система получила в РУ на напряжение 110—220 кВ

По структуре схемы

Радиального типа

Этому типу присущи следующие признаки:

Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.

Кольцевого типа

Кольцевой тип схемы отличается следующими признаками:

Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
Отключение каждого присоединения осуществляется двумя или тремя выключателями.
Отключение одного выключателя никак не отражается на питании присоединений
При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.

Открытое распределительное устройство (ОРУ)

Масляный выключатель на ОРУ

Конструктивные особенности

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

Преимущества

ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
ОРУ удобнее ЗРУ в плане расширения и модернизации
Возможно визуальное наблюдение всех аппаратов ОРУ

Недостатки

Эксплуатация ОРУ затруднена в неблагоприятных погодных условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
ОРУ занимают намного больше места, чем ЗРУ.

Комплектное распределительное устройство (КРУ)

Камеры КСО

Область применения

Если основное оборудование КРУ заключено в оболочку, заполненную элегазом, то РУ сокращённо обозначают КРУЭ.

Устройство КРУ

В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
В высоковольтном отсеке (4) располагается силовой выключатель. Иногда отсек выполняют с выкатным элементом, на котором и устанавливается выключатель.
В отсеке сборных шин (6) располагаются силовые шины (8), из которых состоит секция РУ.
Линейный отсек (5) служит для размещения измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

Источники

ПУЭ
Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.

Ссылки

Wikimedia Foundation. 2010.

dic.academic.ru

Схемы и типы распределительных устройств

Распределительное устройство (РУ) – это электротехническая установка для приема и распределения электрической энергии по потребителям на одном напряжении. РУ состоит из коммутационных аппаратов и соединяющих их сборных шин, а также защитных и коммутационных устройств.

Виды распределительных устройств

Камеры сборные (КСО)
Комплектные распределительные устройства (КРУ)
Пункты коммерческого учета
Комплектные трансформаторные подстанции (КТП)
Пункты автоматического регулирования напряжения
Панели распределительных щитов (ЩО)
Шкафы распределительные низковольтные
Шкафы учета электроэнергии наружной установки для коттеджей.
Устройства контроля напряжения.
Главный распределительный щит (ГРЩ)

Кратко о том, для чего нужны все перечисленные распределительные устройства, вы можете прочесть здесь, в одном из наших материалов. Мы же рассмотрим, какого рода схемы используются в этих устройствах для их функционирования.

Классификация распределительных устройств

Открытые (ОРУ) и закрытые (ЗРУ)

ОРУ – силовые проводники находятся вне здания и не имеют защиты от внешних воздействий. Рабочее напряжение тока для них – 27,5 кВ. Такие устройства популярны за счет нетрудоемкого монтажа, простого сервисного обслуживания и модернизации.

ЗРУ – у них проводники расположены в зданиях или в отдельных помещениях. Как вариант – в шкафах на улице, то есть, с защитой от внешних факторов. Рабочее напряжение – 35 кВ. Есть ЗРУ и повышенного напряжения, то есть до 800 кВ, используемое в холодных климатических зонах и средах с неблагоприятными атмосферами, например, в чересчур влажной местности.

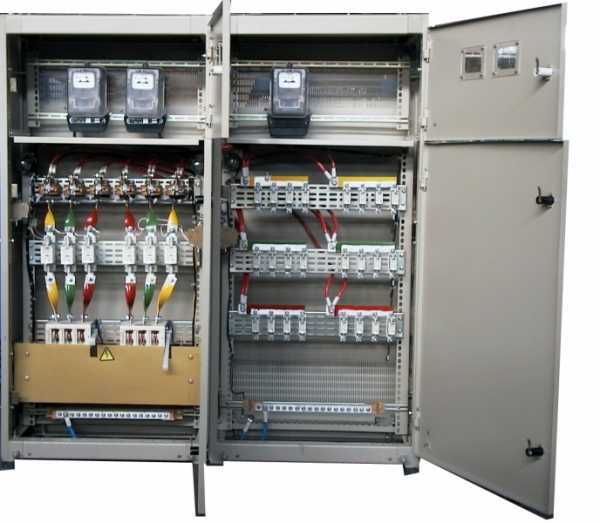

Пример вводно-распределительного устройства шкафного типа

Традиционные и функциональные

Традиционные – все устройства управления, приборы и индикаторы расположены на лицевой стороне. Все остальное – изнутри самого РУ, на плате.

Функциональные – это целевые РУ с функционирующими устройствами, которые, в свою очередь, включают в себя коммутационную аппаратуру и соединения для установки и подключений.

РУ подразделяются и по видам функциональности:

Главные – прием электроэнергии от станций и генераторов
Линейные – делят поступающую электроэнергию по отдельным линиям без смены напряжения
Понижающие или повышающие – для преобразования электроэнергии в оборудовании, трансформирующем электричество
Для личных нужд – для поступления электричества на станции или подстанции

На основе чего выбирается тип схемы?

Схемы, на которых работает вводно-распределительное устройство, подбираются в зависимости от количества присоединений и действующего рабочего напряжения. Кроме этих двух факторов на выбор схемы также влияют:

Тип электростанции
Число и мощность генераторов
Кол-во связующих линий связи с энергосистемой, а также категория их ответственности
Схема и уровень напряжения энергосистемных электросетей энергосистемы
Показатели токов короткого замыкания
Возможности для работы РУ по той или иной предполагаемой схеме
Тип самого устройства – ЗРУ, ОРУ, КРУ, КРУЗ

Классификация по структуре используемых схем

Если отталкиваться от структуры схем, то распределительные устройства бывают 2-х типов:

Радиальные – источники электроэнергии и присоединения (это трансформаторы, линии электропередачи, средства компенсации реактивной мощности и т.д.) находятся на сборных шинах, из-за чего авария на шинах выведет из строя всю секцию или устройство
Кольцевые – схема представляет собой кольцо с ответвлениями присоединений и подводов питания

Больше преимуществ – у последнего варианта. Кольцевая схема позволяет добавлять в распределительное устройство новые элементы, а кроме того исключена ситуация с выводов из строя всей секции из-за малейших неполадок на шине.

Теперь перейдем к самим схемам. Определяющий фактор их выбора для радиального или кольцевого РУ – это общее число выключателей на одно присоединение. В зависимости от этого выделяют 4 вида схем:

С коммутацией присоединения 1-м выключателем:

1 или 2 системы шин с обходной шинной системой или без неё

С коммутацией присоединения 2-мя выключателями:

две системы шин с тремя выключателями на два присоединения (схема 3/2, полуторная)
две системы шин с четырьмя выключателями на три присоединения (схема 4/3)
многоугольники (треугольник, четырехугольник, пятиугольник, шестиугольник)

С коммутацией присоединения 3-мя и более выключателями:

связанные многоугольники
генератор—трансформатор—линия с уравнительно-обходным многоугольником
трансформаторы—шины

Существуют и упрощённые схемы, где общее число выключателей меньше, чем кол-во присоединений:

Блочные
Ответвления от проходящих линий (комбинирование блочных схем)
Мостики
Расширенный четырехугольник
Заход—выход

Важно помнить, что при выборе схем распределительных устройств подстанций необходимо учитывать такие основные параметры, как итоговое количество присоединений (линий и трансформаторов), характер требований к надежности электроснабжения потребителей и к обеспечению транзита мощности через подстанцию в трех режимах:

Нормальном
Ремонтном
Послеаварийном

Кроме того, если вы решили купить распределительное устройство, стоит иметь в виду, что рабочие схемы для распределительных устройств должны формироваться с учетом перспективы развития сети.

www.ruselt.ru

Вводно-распределительное устройство — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 августа 2014; проверки требуют 17 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 августа 2014; проверки требуют 17 правок.

Вводно-распределительное устройство (ВРУ) — совокупность электротехнических конструкций и аппаратов, предназначенных для приёма, распределения, устанавливаемая в жилых и общественных зданиях, а также промышленных производственных помещениях (цехах).

7.1.3. Вводное устройство (ВУ) — совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.
Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ).

— Правила устройства электроустановок (ПУЭ). Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Кабели от трансформаторных подстанций резервных источников питания до вводно-распределительных устройств должны прокладываться в раздельных огнестойких каналах или иметь огнезащиту^[1].

Для питания электроприёмников систем противопожарной защиты необходимо самостоятельные вводно-распределительны устройства, расположенные в каждом пожарном отсеке^[2].

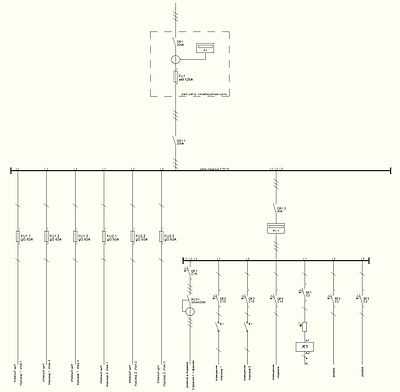

пример однолинейной схемы ВРУ жилого здания с 24 квартирами

ВРУ жилого и/или общественного здания предназначено для использования в сети напряжением 230/400 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземлённой нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей и обычно представляет собой заземлённый металлический шкаф защищённого исполнения, внутри которого может находиться соответствующая аппаратура: рубильники, предохранители, счётчики электрической энергии, панели аварийного ввода резерва, реле контроля фаз, выключатель аварийного освещения, датчики распределения нагрузки по фазам, вольтметры и амперметры. На дверь ВРУ может выводиться индикация основных параметров электросети: напряжения, тока, срабатывания защит, асимметрии по фазам, и пр. Амперметры и счётчики энергии включаются через трансформаторы тока.

Ввод кабелей и проводов предусмотрен снизу шкафа, вывод — снизу или через верхнюю съёмную крышку. Максимальное количество и сечение жил проводов и кабелей, подсоединяемых к одному вводному зажиму ВРУ, установленному в общественных зданиях и/или домах повышенной этажности — 4×150 мм².

В СССР ВРУ часто комплектовались из типовых вводных панелей ВРУ-В1 — ВРУ-В3 и распределительных панелей типа ВРУ-12 — ВРУ-24. Панели шкафного типа поставлялись с установленной аппаратурой, со всеми внутренними электрическими соединениями и проводами межпанельных соединений. Габаритные размеры всех панелей: 1 700×800×500 мм.

ВРУ помещения промышленного предприятия[править | править код]

1.7.72. В электропомещениях электроустановок напряжением до 1 кВ не требуется защита от прямого прикосновения при одновременном выполнении следующих условий:

эти помещения отчётливо обозначены, и доступ в них возможен только с помощью ключа;

обеспечена возможность свободного выхода из помещения без ключа, даже если оно заперто на ключ снаружи;

минимальные размеры проходов обслуживания соответствуют гл. 4.1
— Правила устройства электроустановок (ПУЭ)

↑ Технический регламент о требованиях пожарной безопасности Статья 82
↑ СП 6.13130.2009 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности. П. 4.7

Общие требования к распределительным устройствам и низковольтным комплектным устройствам напряжением до 1 кВ переменного тока и до 1.5 кВ постоянного тока, стационарным распределительным устройствам и трансформаторным подстанциям переменного тока напряжением выше 1 кВ указаны в главах 4.1 и 4.2 Правил устройства электроустановок (ПУЭ). Ознакомиться можно, например здесь.

ru.wikipedia.org

Вводно распределительное устройство. Виды, монтаж и подключение.

Здравствуйте, дорогие читатели. В данной статье рассмотрим что такое вводно распределительное устройство, его назначение, виды, разные конструкции, стандарты и пр.

И так..

Основная функция вводно распределительного устройства (ВРУ) заключается в приеме и последующем распределении полученной электроэнергии по отдельным потребителям. Эти устройства обеспечивают защиту техники и оборудования от коротких замыканий и аварийных перегрузок. Контрольные приборы, установленные в вводно распределительных устройствах, позволяют учитывать расходуемую электроэнергию и осуществлять контроль над правильным распределением нагрузок в сети. Чаще всего вводно распределительное устройство используются в сетях переменного тока, при напряжении 220-380 вольт и частоте 50-60 Гц с глухим заземлением.

Что такое ВРУ

Вводно распределительные устройства относятся к специальной электротехнической аппаратуре, в которой установлены различные аппараты и приборы. С помощью ВРУ электроэнергия не только принимается, но и распределяется по группам потребителей внутри объекта. Они устанавливаются на вводе питающего кабеля в самом здании или в пристройке. При наличии нескольких отдельных вводов в больших дамах, на каждый из них рекомендуется устанавливать отдельное ВРУ.

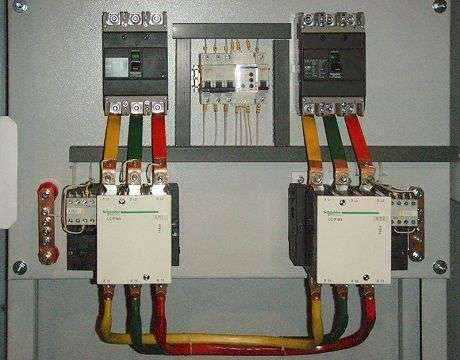

Вводно распределительное устройство

Если на территории основного объекта имеются дополнительные постройки, то после главного ВРУ, нужно установить вводно распределительное устройство в каждую из них. Все оборудование устанавливается в специальные шкафы.

Стандартная комплектация включает в себя следующие составляющие:

Медные шины РЕ и N

Соединение проводов с медной шиной РЕ выполняется болтами шайбами и гайками. Для более надежного крепления дополнительно используются специальные гроверные шайбы. Для выполнения этих работ нужно обязательно использовать электрический или механический инструмент. Шина РЕ должна быть оборудована местами для подключения всех необходимых проводников – вводного PEN, заземляющего и других. К медной шине N подключаются нулевые рабочие проводники домашней электрической сети.

Автомат ввода или плавкие предохранители, объединенные в группу

Предназначены для подключения вводного питающего кабеля. Его номинал выбирается в соответствии с проектом системы электроснабжения. Вводной защитный автомат защищает электропроводку от перегрузок, коротких замыканий, преднамеренных отключений питания перед проведением техобслуживания сети.

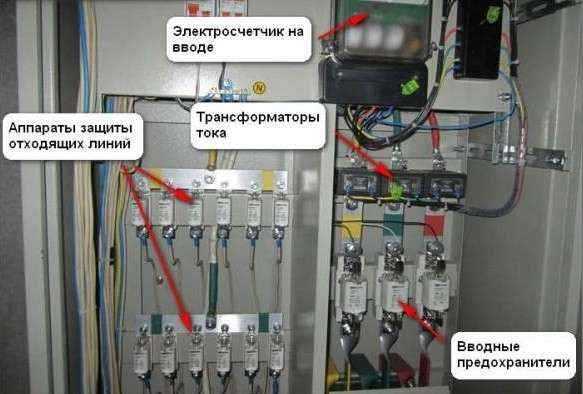

Вводно распределительное устройство изнутри

Разрядники или ограничители напряжения

Их установка производится после вводного автомата. Через эти устройства осуществляется соединение фазных проводов с защитной шиной РЕ. В случае импульсных перегрузок происходит срабатывание разрядников. На шину РЕ попадает фазное напряжение, что приводит к срабатыванию защиты ВРУ.

Блок автоматов распределительных сетей для отдельных групп

Основной функцией этих устройств является распределение электроэнергии по группам. Каждая группа соответствует отдельному помещению и требует отдельного защитного автомата. В случае необходимости дополнительно могут быть установлены устройства защитного отключения. Установка и подключение автоматического выключателя должна обеспечивать равномерное распределение нагрузки между фазами. Число автоматов для каждой фазы рассчитывается с учетом коэффициента спроса, определяющего вероятность максимальной нагрузки всех электрических сетей.

Провода и наборные клемники для коммутации

Каждый провод должен иметь собственный цвет: красный – фазные провода, голубой – провод N, желто-зеленый – РЕ. Концы проводов во внутренних сетях маркируются специальными надписями. Фазные шины рекомендуется окрасить в разные цвета или пометить как L1, L2, L3. Каждый провод должен быть изолирован из расчета напряжения 660 В. При вводе во ВРУ они защищаются проходными втулками.

Кроме основных приборов и аппаратуры, во вводно распределительное устройство помещается блок учета, куда входит счетчик учета расхода потребляемой электрической энергии.

Назначение ВРУ

Электрическая энергия, поступающая в квартиру, распределяется и контролируется различными приборам. С помощью вводно распределительного устройства они группируются на небольшом пространстве, и все вместе составляют единое целое. Таким образом, вводно распределительные устройства представляют собой совокупность приборов и аппаратуры различного назначения, размещаемых в общем шкафу. В зависимости от размеров и предназначения, в каждом шкафу может поместиться определенное количество трансформаторов, автоматов, счетчиков, рубильников и других устройств.

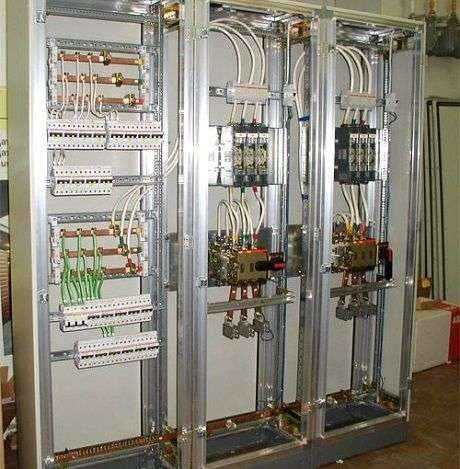

Вводно распределительное устройство

Основное назначение ВРУ заключается в снабжении зданий или отдельных частей помещений электроэнергией. Они состоят из панелей, открывающихся только с одной стороны, поэтому их обслуживание является односторонним. Существуют одно-, двух- и трехпанельные конструкции. Иногда в продажу поступают четырехпанельные варианты. Некоторые модели вводно распределительных устройств размещаются в специальных контейнерах. Такие щиты надежно защищены от негативных воздействий окружающей среды, влага и пыль не попадают вовнутрь.

Основными функциями ВРУ являются следующие:

Распределение электрической энергии по всем объектам жилого и нежилого фонда
Эти устройства объединяют в одном месте всю защитную и контрольную аппаратуру, приборы измерения и учета потребленной энергии
Во многих конструкциях устанавливаются дополнительные рубильники, обеспечивающие защиту электрической сети объекта от перегрузок и коротких замыканий
С помощью ВРУ выполняется оперативное включение и отключение электроэнергии от отдельных частей зданий, устройств и оборудования

Виды вводно распределительных устройств

Существует собственная классификация вводно распределительных устройств. Прежде всего они разделяются в соответствии с номинальным током 250, 400 и 630 А, а также с размерами и количеством встроенных контрольных и защитных приборов. Некоторые модели имеют автоматические выключатели энергии, устройства контроля над освещением, а также специальные места для монтажа приборов учета электроэнергии.

В зависимости от предназначения и особенностей конструкции, все распределительные щиты подразделяются на различные виды и категории:

Главный распределительный щиток (ГРЩ). Относится к силовым высоковольтным установкам. По своей сути – это высокотехнологичная механическая или электронная система, обеспечивающая объект электрической энергией
Вводно распределительное устройство. Состоит из целого комплекса аппаратуры, приборов и оборудования. Используется для приема, распределения и учета электроэнергии. Представляет собой металлический корпус, в котором установлены сменяемые панели
Щиты распределительные. Принимают участие в непосредственном распределении электроэнергии, обеспечивают защиту потребителей от сверхтоков и коротких замыканий. Устанавливаются в жилых и общественных зданиях
Щиты управления и автоматики. Применяются в автоматизированных системах: пожарных, осветительных, вентиляционных и других
Щиты учета. Используются в условиях промышленного производства для учета электроэнергии в трехфазных сетях. В жилых зданиях и офисах применяются очень редко

В случае необходимости в устройствах могут быть предусмотрены дополнительные места для установки автоматических выключателей и УЗО. Модели с использованием предохранителей не только защитят от перепадов напряжения, но и обеспечат быстрое отключение тока в разных местах и помещениях. Если же с выбором конкретного варианта возникают затруднения, можно выполнить компоновку из нескольких типов панелей. В результате, получится универсальное вводно распределительное устройство, отвечающее всем необходимым требованиям.

Стандарты ВРУ

Общие технические условия для вводно распределительных устройств определены межгосударственным стандартом ГОСТ. В этом документе предусматривается нормативное обеспечение всех технических вопросов, затрагивающих ВРУ. В обязательном порядке должны соблюдаться современные нормативные требования к электроустановкам объектов различной этажности, а также стандарты МЭК, касающиеся электро- и пожаробезопасности.

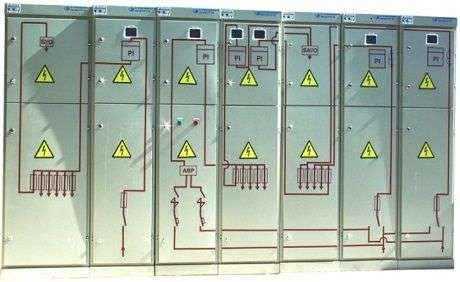

Вводно распределительное устройство

Данный стандарт содержит следующие позиции, касающиеся ВРУ:

Требования к устройствам, используемым в зданиях с различной этажностью, в частных домах и коттеджах, касающиеся возможности их соединения к четырех- и пятипроводным питающим сетям с глухозаземленной нейтралью
Классификация ВРУ по наличию или отсутствию аппаратуры для съема данных на расстоянии, а также дистанционного контроля и автоматического управления режимами энергопотребления
Требования к ВРУ, установленным в местах со свободным доступом к ним неквалифицированного персонала
В частных домах и коттеджах устанавливаются ВРУ, оборудованные двумя способами защиты от поражения электротоком

Область применения настоящего стандарта затрагивает вводно распределительные устройства, осуществляющие прием, учет и распределение энергии в электроустановках жилых и общественных зданий. Документом предусмотрена защита распределительных и групповых цепей, отходящих от ВРУ, во время перегрузок и коротких замыканий. В случае необходимости данные устройства могут изготавливаться в другом климатическом исполнении, предусмотренном для более жестких условий эксплуатации.

Монтаж и подключение вводного распределительного устройства

Монтаж вводно распределительных устройств выполняется по электрической схеме, в соответствии с которой все действия производятся в определенной последовательности. Нарушение порядка действий совершенно недопустимо в связи с требованиями электробезопасности.

При замене ВРУ, в самом начале работ, объект отключается от источника питания и полностью обесточивается. После этого отсоединяются вводные питающие кабели, демонтируется электрооборудование и ВРУ, подлежащие замене. Далее, выполняется монтаж новых вводно распределительных устройств. Для правильного выбора крепежа имеется утвержденная схема. Затем прокладывается кабель и заделываются все жилы. Питающие провода подводятся и закрепляются на новом электрооборудовании, вводные кабели подключаются к центральному рубильнику или к другим видам размыкающих устройств. Собранная электрическая схема тестируется, а все ее элементы маркируются. После этого выполняется подключение объекта к питающему фидеру.

Данные электромонтажные работы нельзя доверять частным лицам или неспециализированным организациям. Некачественное выполнение операций может привести к авариям, несчастным случаям и другим негативным последствиям. Наиболее характерными нарушениями неквалифицированных работников является неправильное соединение жил проводов в зажимах и монтаж электрооборудования. В процессе монтажа нередко нарушается изоляция кабелей и проводов, обрываются цепи заземления, недостаточно зажимаются жилы в защитной аппаратуре.

Всего этого можно избежать, привлекая к работам только квалифицированных специалистов. Только они по завершении электромонтажных работ качественно проведут все необходимые замеры, чтобы исключить или выявить возможные нарушения. По итогам измерений составляется технический отчет.

Данная проверка начинается с визуального осмотра всей собранной схемы и ее отдельных элементов. Производятся замеры заземления без разрыва цепи заземленных установок. Выполняется проверка качества изоляции, замеряется ее сопротивление. Также, замеряется полное сопротивление петли «фаза-ноль», производится сверка параметров цепи и технических характеристик защитной аппаратуры, подтверждение непрерывности защитных проводников. Проверяются автоматические выключатели на срабатывание по току. Все эти мероприятия гарантируют надежную и качественную работу вводно распределительных устройств, выполнение ими всех функций в полном объеме.

Смотрите также по теме:

Выключатели разъединители. Для чего нужны и где применяются?

Автоматический выключатель. Внутреннее устройство, характеристики.

УЗО на освещение. Нужно ли группы освещения защищать с помощью УЗО?

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

что такое комплектное распределительное устройство, состав и элементы, схема и виды КРУ

Опубликовано: 13-05-2019 15:35

КРУ — расшифровка аббревиатуры «комплектное распределительное устройство» — это электроустановка, состоящая из полностью или частично закрытых шкафов, в которые интегрировано силовое оборудование, устройства РЗиА и управления, соединительные элементы. Поставляется к заказчику в виде, частично или полностью подготовленном к эксплуатации. Конструкция комплектных распределительных устройств (КРУ) рассчитана на прием и распределение электроэнергии в трехфазных электросетях переменного тока различных напряжений — 6, 10, 35 кВ и более.

Преимущества комплектных установок

Благодаря явным достоинствам, современные комплектные установки вытеснили модели старого типа, в которых все элементы поставлялись по отдельности и собирались на месте использования. Основные преимущества:

удобство и высокая скорость монтажных мероприятий;
снижение временных и трудовых затрат;
уменьшение объема и упрощение проектных работ по организации объекта, в котором будет задействована КРУ;
упрощение строительных мероприятий;
повышенная надежность и безотказность;
возможность быстро и удобно подсоединять другие распредустройства;
просторный отсек для монтажа дополнительных силовых кабелей любого сечения;
система блокировки на случай неправильных действий оператора;
современные комплектующие, обеспечивающие высокую эффективность и небольшие затраты на техобслуживание.

Все эксплуатационные преимущества в полной мере проявляются только при условиях монтажа с соблюдением правил и норм безопасности, квалифицированного проведения пусконаладочных и регулировочных работ.

Классификация распределительных устройств

Комплектные устройства приема и распределения электроэнергии по способу монтажа делятся на 2 вида — КСО и КРУ. Модели с камерами КСО предполагают стационарное размещение аппаратов и приборов, мобильные элементы отсутствуют. Камеры КСО монтируются только в электротехнических строениях и имеют исключительно одностороннее обслуживание. Ограждение частичное.

В моделях КРУ силовая аппаратура устанавливается на выкатных тележках. Шкафы выполняют ограждающую функцию для всего электрооборудования. Обслуживание может быть одно- и двухсторонним. Односторонние модели имеют прислонный тип, а двустороннего обслуживания — отдельно стоящие, с обеих сторон предусмотрены свободные проходы. У камер одного типа выкатные тележки одинаковые, что значительно облегчает работы по ревизии, техобслуживанию, замене электрооборудования.

Другие классификационные признаки КРУ:

По месту монтажа — наружной и внутренней установки. Устройства, рассчитанные на наружный монтаж (КРУН), могут иметь нормальную или усиленную изоляцию.
По условиям климата, в котором будет эксплуатироваться устройство, — умеренного, умеренно-холодного, тропического.
По виду коммутационного оборудования. Силовые выключатели разделяются на масляные, электромагнитные, вакуумные.
По типу токоведущих частей, которые могут быть открытыми или защищенными.
По виду линейного вывода — кабельного или воздушного.
По исполнению, которое может быть пылезащищенным, взрывозащищенным, устойчивым к воздействию влаги.
По виду оперативного тока — переменного или постоянного.

Конструктивные особенности комплектных распределительных установок

Комплектные шкафы (ячейки) КРУ производят различных серий, которые отличаются друг от друга размерными параметрами, конструктивным исполнением, перечнем используемой аппаратуры, ошиновками вторичных цепей. В состав КРУ входят следующие элементы:

Корпус. Представляет собой сварную конструкцию из стального листа, обработанного антикоррозионными составами. Разделен на отсеки глухими перегородками.
Выкатная тележка (высоковольтный отсек). На ней устанавливаются выключатели, предохранительная аппаратура и другое высоковольтное электрооборудование. Это основной отсек, в котором смонтированы компоненты, подвергаемые ревизии без отключения напряжения со сборных шин электроподстанции. Тележка может иметь три положения — рабочее, испытательное и ремонтное. Рабочее — это положение, в котором первичные и вторичные цепи включены, а шкаф работает в обычном режиме. В контрольном положении первичные цепи отсоединены, а вторичные включены в схему и позволяют провести испытания выключателя с приводом. Ремонтное положение предусматривает полностью отключенное состояние электрооборудования и обеспечивает безопасность ремонтных мероприятий. В нижней части отсека находятся направляющие, по которым перемещается тележка. Блокираторы защищают от выкатывания тележки из рабочего положения при активированном выключателе.
Шинный отсек. Находится в верхней части шкафа. В нем находятся сборные шины с отпайками, окрашенные в соответствии с определенными фазами. Для удобной ревизии сборных шин при отключенном питании предусмотрена крышка. Под шинным отсеком находятся шинные разъединители.
Релейный отсек. В нем размещается низковольтное электрооборудование — измерительные приборы, устройства защиты, сигнализации, управления, счетчики. На задней панели располагаются реле. В нижней части релейного отсека размещены штепсельные контакты, обеспечивающие соединение стационарной и выкатной частей КРУ.
Нижний отсек (вводный). В нем смонтированы трансформаторы тока, кабельные заделки, заземлители.

Мобильная и стационарная части коммутируются разъемными контактами. Сборные шины располагают на опорных изоляторах, отличающихся компактными размерами. Осмотреть высоковольтную аппаратуру при неснятом напряжении можно через сетчатую дверь. Все токоведущие и заземляющие элементы между собой разделены воздушной изоляцией.

Безопасная эксплуатация КРУ

Безопасность электрооборудования и персонала обеспечивается тщательно продуманной конструкцией КРУ. В установках старого типа при коротком замыкании на концевых заделках кабелей негативные последствия распространяются на оборудование и другие отсеки из-за отсутствия между ними перегородок. В современных комплектных устройствах эта проблема решена, благодаря следующим конструктивным особенностям:

Сборные шины находятся внизу шкафа.
Кабельный ввод размещается в отдельном специальном отсеке.
Между отсеками предусмотрены глухие перегородки.
Наличие дуговой защиты, которая при формировании дуги немедленно отключает подачу тока. Срабатывание защиты обеспечивают датчики, оперативно срабатывающие при скачках температуры, давления, резкое увеличение интенсивности светового излучения.

Повышенная влажность негативно влияет на состояние изоляции, поэтому изоляторы чистят от пыли и обрабатывают гидрофобной пастой. В шкафах поддерживают микроклимат с относительной влажностью, не превышающей 70%. Внутри предусмотрены электрообогреватели, стены утеплены минераловатными матами. Оборудование может давать сбои при отрицательных температурах. При −5°C необходим обогрев релейной аппаратуры и счетчиков, при −25°C обогревают выключатели масляного типа. Летом содержимое ячеек защищают от перегрева методом окрашивания корпуса в белый цвет.

Условия эксплуатации КРУ регламентируются ГОСТами 15543.1-89 и 15150-69.

Проверка состояния оборудования КРУ

Конструкция КРУ позволяет без отключения напряжения проверить:

работоспособность осветительной сети;
функциональность отопительной системы при пониженных температурах;
уровень масла, наличие или отсутствие его протечек;
функциональность и показания приборов измерения;
состояние контактов и блокираторов, которые позиционируются как доступные для осмотра без снятия напряжения;
состояние прочей низковольтной аппаратуры.

Если после такой проверки обнаружены дефекты, не требующие немедленной ликвидации, их заносят в журнал. Если проблема способна вызвать аварию, то установку отключают от напряжения и производят срочные ремонтные работы.
