Что такое распределительное устройство в электрике: Распределительное устройство (РУ) — Что такое Распределительное устройство (РУ)?

Схемы и типы распределительных устройств

Распределительное устройство (РУ) – это электротехническая установка для приема и распределения электрической энергии по потребителям на одном напряжении. РУ состоит из коммутационных аппаратов и соединяющих их сборных шин, а также защитных и коммутационных устройств.

Виды распределительных устройств

• Камеры сборные (КСО)
• Комплектные распределительные устройства (КРУ)
• Пункты коммерческого учета
• Комплектные трансформаторные подстанции (КТП)
• Пункты автоматического регулирования напряжения
• Панели распределительных щитов (ЩО)
• Шкафы распределительные низковольтные
• Шкафы учета электроэнергии наружной установки для коттеджей.
• Устройства контроля напряжения.
• Главный распределительный щит (ГРЩ)

Кратко о том, для чего нужны все перечисленные распределительные устройства, вы можете прочесть здесь, в одном из наших материалов.

Мы же рассмотрим, какого рода схемы используются в этих устройствах для их функционирования.

Классификация распределительных устройств

• Открытые (ОРУ) и закрытые (ЗРУ)

ОРУ – силовые проводники находятся вне здания и не имеют защиты от внешних воздействий. Рабочее напряжение тока для них – 27,5 кВ. Такие устройства популярны за счет нетрудоемкого монтажа, простого сервисного обслуживания и модернизации.

ЗРУ – у них проводники расположены в зданиях или в отдельных помещениях. Как вариант – в шкафах на улице, то есть, с защитой от внешних факторов. Рабочее напряжение – 35 кВ. Есть ЗРУ и повышенного напряжения, то есть до 800 кВ, используемое в холодных климатических зонах и средах с неблагоприятными атмосферами, например, в чересчур влажной местности.

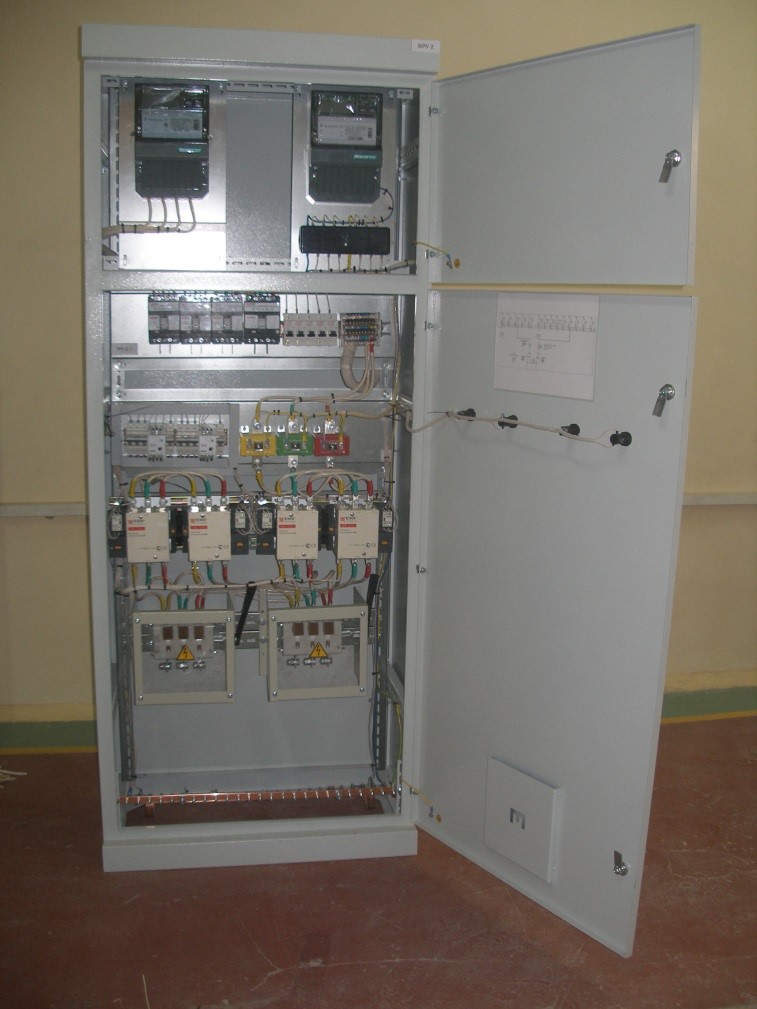

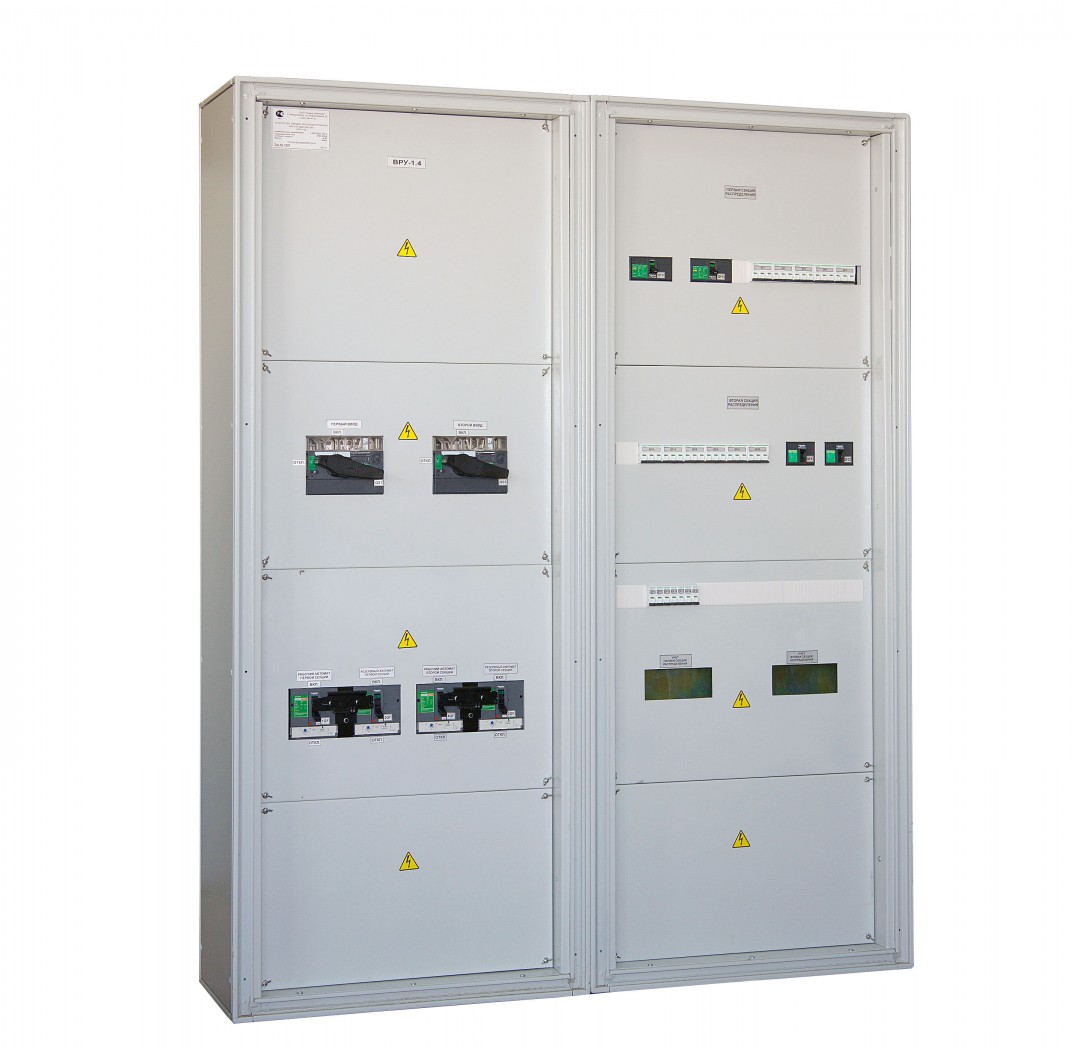

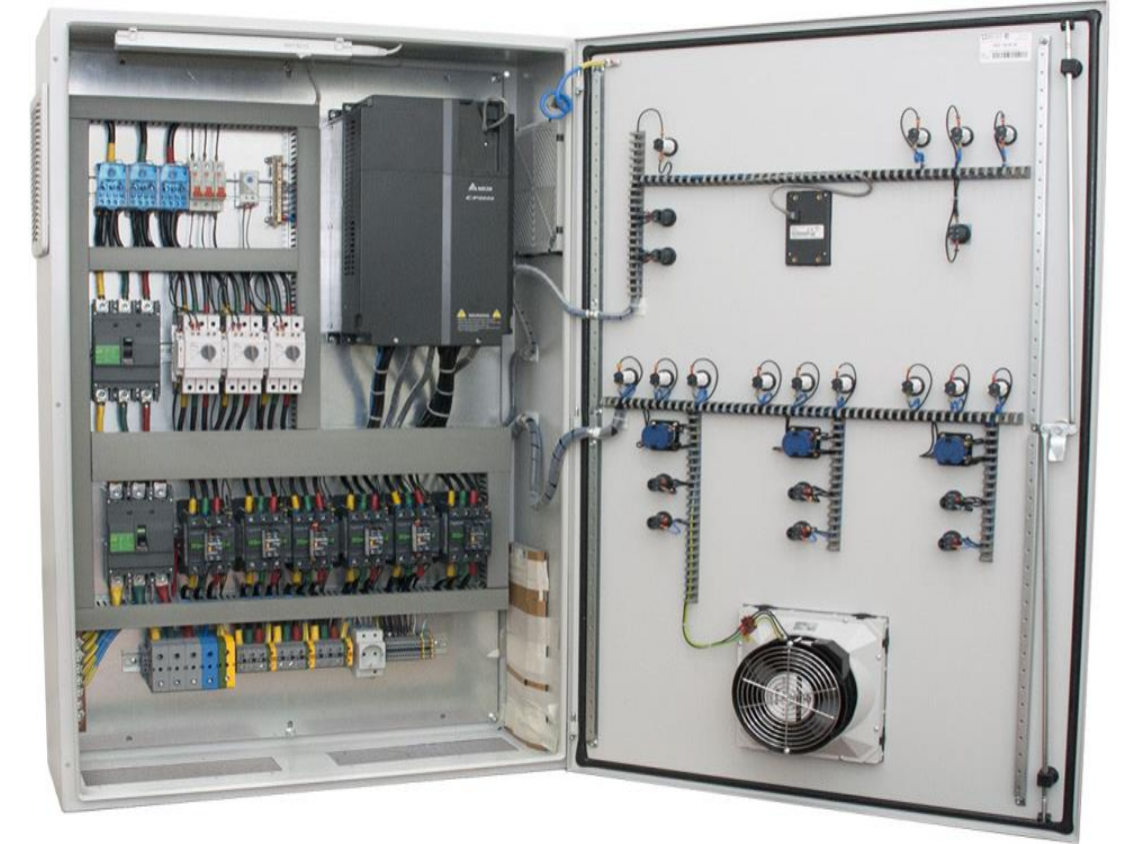

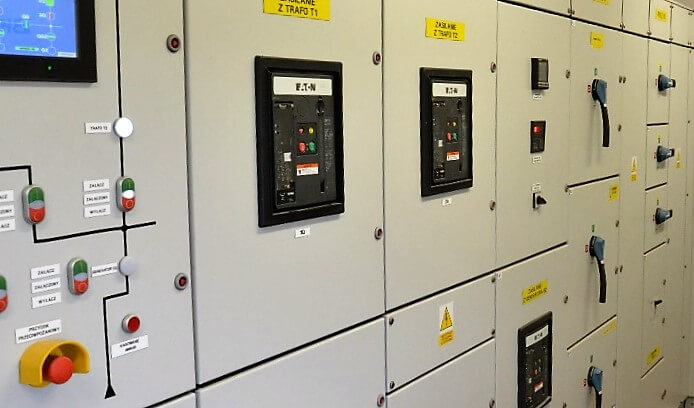

Пример вводно-распределительного устройства шкафного типа

• Традиционные и функциональные

Традиционные – все устройства управления, приборы и индикаторы расположены на лицевой стороне.

Все остальное – изнутри самого РУ, на плате.

Функциональные – это целевые РУ с функционирующими устройствами, которые, в свою очередь, включают в себя коммутационную аппаратуру и соединения для установки и подключений.

РУ подразделяются и по видам функциональности:

• Главные – прием электроэнергии от станций и генераторов
• Линейные – делят поступающую электроэнергию по отдельным линиям без смены напряжения
• Понижающие или повышающие – для преобразования электроэнергии в оборудовании, трансформирующем электричество
• Для личных нужд – для поступления электричества на станции или подстанции

На основе чего выбирается тип схемы?

Схемы, на которых работает вводно-распределительное устройство, подбираются в зависимости от количества присоединений и действующего рабочего напряжения. Кроме этих двух факторов на выбор схемы также влияют:

• Тип электростанции
• Число и мощность генераторов
• Кол-во связующих линий связи с энергосистемой, а также категория их ответственности
• Схема и уровень напряжения энергосистемных электросетей энергосистемы
• Показатели токов короткого замыкания
• Возможности для работы РУ по той или иной предполагаемой схеме
• Тип самого устройства – ЗРУ, ОРУ, КРУ, КРУЗ

Классификация по структуре используемых схем

Если отталкиваться от структуры схем, то распределительные устройства бывают 2-х типов:

1. Радиальные – источники электроэнергии и присоединения (это трансформаторы, линии электропередачи, средства компенсации реактивной мощности и т. д.) находятся на сборных шинах, из-за чего авария на шинах выведет из строя всю секцию или устройство
2. Кольцевые – схема представляет собой кольцо с ответвлениями присоединений и подводов питания

Больше преимуществ – у последнего варианта. Кольцевая схема позволяет добавлять в распределительное устройство новые элементы, а кроме того исключена ситуация с выводов из строя всей секции из-за малейших неполадок на шине.

Теперь перейдем к самим схемам. Определяющий фактор их выбора для радиального или кольцевого РУ – это общее число выключателей на одно присоединение. В зависимости от этого выделяют 4 вида схем:

С коммутацией присоединения 1-м выключателем:

• 1 или 2 системы шин с обходной шинной системой или без неё

С коммутацией присоединения 2-мя выключателями:

• две системы шин с тремя выключателями на два присоединения (схема 3/2, полуторная)
• две системы шин с четырьмя выключателями на три присоединения (схема 4/3)
• многоугольники (треугольник, четырехугольник, пятиугольник, шестиугольник)

С коммутацией присоединения 3-мя и более выключателями:

• связанные многоугольники
• генератор—трансформатор—линия с уравнительно-обходным многоугольником
• трансформаторы—шины

Существуют и упрощённые схемы, где общее число выключателей меньше, чем кол-во присоединений:

• Блочные
• Ответвления от проходящих линий (комбинирование блочных схем)
• Мостики
• Расширенный четырехугольник
• Заход—выход

Важно помнить, что при выборе схем распределительных устройств подстанций необходимо учитывать такие основные параметры, как итоговое количество присоединений (линий и трансформаторов), характер требований к надежности электроснабжения потребителей и к обеспечению транзита мощности через подстанцию в трех режимах:

1. Нормальном
2. Ремонтном
3. Послеаварийном

Кроме того, если вы решили купить распределительное устройство, стоит иметь в виду, что рабочие схемы для распределительных устройств должны формироваться с учетом перспективы развития сети.

Распределительные устройства: виды, особенности | ЧЗЭО

Электрическая установка, предназначенная для приема и распределения электрической энергии одного класса напряжения для последующей передачи потребителям, а также питания электрооборудования в пределах установки называется распределительным устройством. Распределительное устройство имеет в своем составе: коммутационные аппараты, соединительные и сборные шины, устройства автоматики, связи, защиты, измерений, телемеханики.

Выделяют несколько классификаций распределительных устройств.

По месту расположения оборудования распределительные устройства подразделяют на открытые и закрытые.

• Открытые распределительные устройства (ОРУ) – это устройства, у которых основное оборудование располагается на открытом воздухе. ОРУ обладают следующими достоинствами: удобный доступ для наблюдения за всем оборудованием; простота расширения и модернизации; относительно низкая цена. Но, наряду с достоинствами, есть и недостатки ОРУ: занимает много места; оборудование подвержено загрязнению; затрудненная эксплуатация в неблагоприятных климатических условиях.
• Закрытые распределительные устройства (ЗРУ) – это устройства, оборудование которых устанавливается  в закрытых помещениях. Такие устройства применяются при повышенной химической активности и загрязненности окружающей среды, а также в районах Крайнего Севера. Главным достоинством ЗРУ по сравнению с ОРУ является меньшая занимаемая площадь, поскольку расстояние между токоведущими частями в закрытых устройствах меньше, чем в открытых. Размещение таких устройств обосновано на промышленных предприятиях и в городских условиях с интенсивной застройкой.

Распределительные устройства открытого и закрытого типов, в зависимости от их конструктивного исполнения классифицируются по нескольким критериям:

1. способ выполнения секционирования. По данному критерию выделяют распределительные устройства с секциями и системами шин. Системы шин позволяют переключать одного потребителями между несколькими секциями, а секции шин питают каждого отдельного потребителя от одной секции;
2. схема питания оборудования. По данному критерию выделяют два варианта схемы – кольцевая и радиальная. Кольцевая схема предусматривает питание каждого потребителя от двух-трех выключателей. Радиальная схема предполагает питание потребителей через разъединители сборных шин и один выключатель. Радиальная схема более упрощенная, а кольцевая более практичная и надежная в плане эксплуатации и обслуживания оборудования;
3. наличие обходных устройств. При использовании обходной системы шин можно выводить в ремонт выключатели без обесточивания присоединений.

Кроме этих устройств существует распределительное устройство, в котором основное оборудование заключено в оболочки, заполненные элегазом. Такое РУ называется комплектным распределительным устройством элегазовым. Элегаз обладает высокими дугогасительными и электроизоляционными свойствами, не образует взрывоопасных смесей, не горит, не токсичен.

Еще одним видом распределительных устройств является комплектное распределительное устройство (КРУ).

Данное устройство состоит из типовых шкафов или блоков (ячеек) с встроенными в них аппаратами, устройствами защиты, автоматики, управления и измерения и поставляется в собранном или полностью готовом к сборке виде.

Комплектное распределительное устройство, предназначенное для наружной установки, сокращенно обозначается КРУН, а для внутренней — КРУ. Разновидностью КРУ является камера сборная одностороннего обслуживания, сокращенно КСО.

Изготовление комплектных распределительных устройств одно из основных направлений деятельности Челябинского завода электрооборудования. Наш завод производит комплектные распределительные устройства серии КРУ 2-12Р напряжением до 10 кВ.

Специалисты нашей компании ответят на все возникшие вопросы по подбору комплектных распределительных устройств под выполнение конкретных задач.

Об использовании распределительных устройств в электрике

Что же такое распределительное устройство . Распределительное устройство (РУ) — это электроустановка, которая служит для того чтобы принимать и в дальнейшем распределять электроэнергию. РУ содержит различные приспособления- коммутационные аппараты, шины и другие необходимые устройства.

РУ необходимо для приема, а так же распределения электричества с одним, одинаковым, напряжением. Далее его используют уже непосредственно для электро приборов.

РУ может быть расположено в помещении, тогда оно называется закрытым распределительным устройством (ЗРУ). Так же может находится под открытым небом. В таком случае устройство называют открытым (ОРУ).

Классификация распределительных устройств:

Распределительные устройства мощностью до 1000В

Обычно они находятся в помещениях, зданиях . В спец щитах или, по-другому, в шкафах. Выполняются для электропитания потребителей или собственного.
Класс напряжения в 0,4 КВ. Такие устройства имеют рубильники, клеммные колодки, выключатели, защитные аппараты.
Более подробно можно ознакомится с ассортиментом и свойствами на сайте.

Высоковольтные устройства

Это устройства с напряжением более 1000 В. Так же могут находится в помещениях или под открытым небом.

Внутри помещений электрика может размещаться в КСО, это камеры одностороннего обслуживания. Либо устройства по типа КРУ.
Если площадь небольшая или ограничена чем-то , то устанавливают КСО. Так как есть возможность установить их стенками друг к другу или же вплотную к стене. Комплектуются КСО самым разнообразным оборудованием, зависит от того что необходимо.

Устройство по типу КРУ чем-то похоже не ящик или шкаф, с изолированными отсеками. Отсеки изолированы для того чтобы обеспечить безопасность при их обслуживании.

Так же ОРУ и ЗРУ классифицируются по нескольким критериям, которые зависят от их конструкции.

1. По способу выполнения секционирования.

С помощью выключателей соединяются секции шин и могут переключать потребителя электропитания между этими секциями. Так же могут питать сами секции, если возникнет необходимость

2.По наличию обходных устройств.

Необходимо так же для ремонта или обслуживания оборудования, без прекращения его работы.

3. По схеме питания.

Открытое распределительное устройство — это… Что такое Открытое распределительное устройство?

Распределительное устройство

(РУ) — электроустановка, служащая для приёма и распределения

ОРУ

электрической энергии. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

Классификация

По месту расположения

• Открытые распределительные устройства (ОРУ) — это такие распределительные устройства, которые располагаются на открытом воздухе. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
• Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых располагается в закрытых помещениях. Такие распределительные устройства применяют на напряжения до 10 кB. В случаях, когда РУ располагается в местности с агрессивной средой (морской воздух, повышенное запыление), допускают применение ЗРУ на напряжение вплоть до 220 кB.

По выполнению секционирования

Схема РУ с одной секцией сборных шин

РУ с одной секцией сборных шин (без секционирования)

К преимуществам такого РУ можно отнести простоту и низкую себестоимость. К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:

• Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
• Авария на сборных шинах так же выводит из строя всё РУ.

РУ с двумя и более секциями

Схема РУ с двумя секциями сборных шин

Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключенным, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключенным питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.

РУ с секционированием сборных шин и обходным устройством

Схема РУ с двумя секциями сборных шин и обходным устройством

Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем этот выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.

По числу систем сборных шин

С одной системой сборных шин

К этим РУ относятся описанные выше.

С двумя системами сборных шин

Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шин.

К достоинствам этой системы относятся:

• Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
• Возможность разделения системы на две части, для повышения надёжности электроснабжения.
• Возможность ограничения тока короткого замыкания

К основным недостаткам следует отнести:

• Сложность схемы
• Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.

Наибольшее распространение система получила в РУ на напряжение 110—220 кВ

По структуре схемы

Радиального типа

Этому типу присущи следующие признаки:

• Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
• Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
• Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.

Кольцевого типа

Кольцевой тип схемы отличается следующими признаками:

• Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
• Отключение каждого присоединения осуществляется двумя или тремя выключателями.
• Отключение одного выключателя никак не отражается на питании присоединений
• При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
• Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
• Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.

Открытое распределительное устройство (ОРУ)

Масляный выключатель на ОРУ

Конструктивные особенности

Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.

Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

Преимущества

• ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
• Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
• ОРУ удобнее ЗРУ в плане расширения и модернизации
• Возможно визуальное наблюдение всех аппаратов ОРУ

Недостатки

• Эксплуатация ОРУ затруднена в неблагоприятных погодных условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
• ОРУ занимают намного больше места, чем ЗРУ.

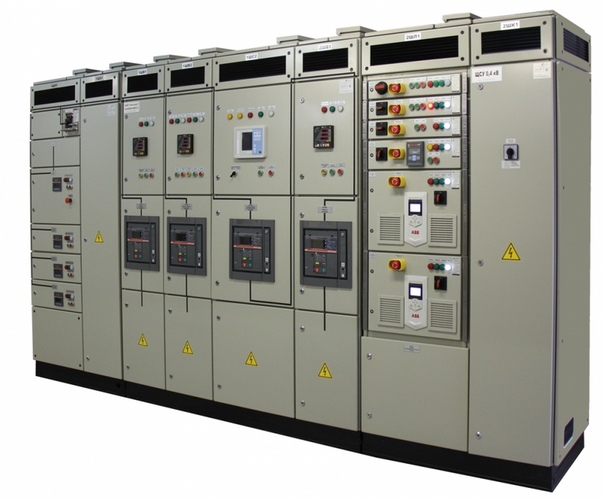

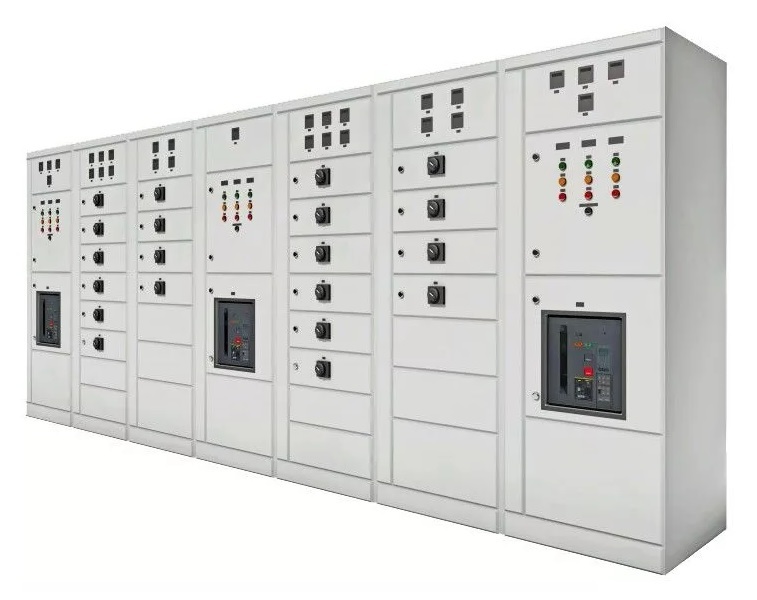

Комплектное распределительное устройство (КРУ)

Камеры КСО

КРУ — такое РУ, оборудование которого располагается в полностью или частично закрытых металлических шкафах. Каждый шкаф называется ячейкой КРУ.

Область применения

Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Если основное оборудование КРУ заключено в оболочку, заполненную элегазом, то РУ сокращённо обозначают КРУЭ.

КРУ, у которого возможно только одностороннее обслуживание, называется камерой сборной одностороннего обслуживания (КСО).

Устройство КРУ

Типовая ячейка КРУ состоит из четырёх основных отсеков: линейного (кабельного), релейного (низковольтного), отсека выключателя (высоковольтного) и отсека сборных шин.

• В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
• В высоковольтном отсеке (4) располагается силовой выключатель. Иногда отсек выполняют с выкатным элементом, на котором и устанавливается выключатель.
• В отсеке сборных шин (6) располагаются силовые шины (8), из которых состоит секция РУ.
• Линейный отсек (5) служит для размещения измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

Источники

• ПУЭ
• Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
• Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.

Ссылки

Wikimedia Foundation. 2010.

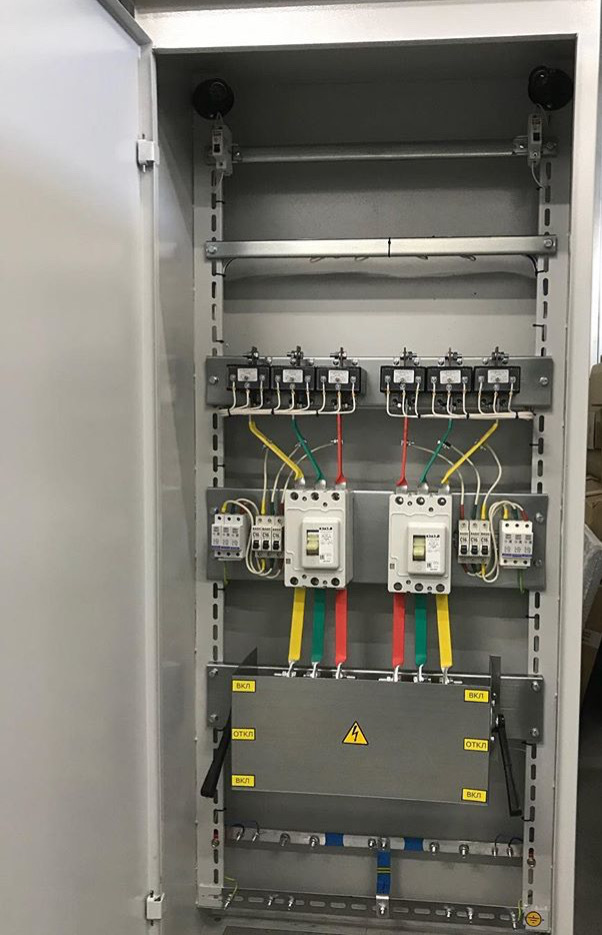

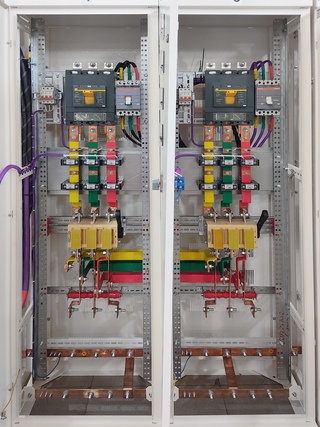

Вводно распределительное устройство (ВРУ).Виды и применение

Название вводно-распределительное устройство (ВРУ) говорит о том, что оно монтируется на вводе электросетей нескольких потребителей, распределяет по ним электроэнергию, позволяет выполнить автоматическое отключение электроэнергии в случае возникновения неисправностей и замыканий. С помощью ВРУ удобно отключать электрическую цепь в доме при производстве ремонтных работ, или на время длительного бездействия электрической цепи.

В многоэтажных жилых домах такую систему ввода монтируют в тамбурах или на лестничных клетках. В небольших двухэтажных домах такое устройство ввода электроэнергии размещают на внешней стороне дома. На заводах такие устройства монтируют в цехе или на наружной стене производственного корпуса. Обычно вводно-распределительное устройство применяется для переменного тока напряжением 220 или 380 В.

Разновидности ВРУ

Устройства распределения и ввода электричества классифицируются по различным признакам: числу защитных и других приборов, размерам, силе тока. В некоторых образцах отведено особое место для счетчиков энергии, а также есть приборы, контролирующие работу освещения. Электрические автоматы, находящиеся в корпусе ВРУ, служат для автоматического аварийного обесточивания цепей.

По назначению и особенностям устройства ВРУ делятся на следующие разновидности:

• Вводные системы, отвечающие за прием электроэнергии.
• Распределительный тип, предназначенный для распределение и учет данных.
• Вводно-распределительные системы, одновременно выполняющие функции двух предыдущих типов.

По токовой нагрузке на:

• 250 ампер.
• 400 ампер.
• 630 ампер.

Конструктивные особенности

По габаритам эти устройства значительно отличаются, так как многое зависит от мощности подключаемых потребителей. В свою очередь этот показатель связан с количеством потребителей, которым необходима электроэнергия.

Вводно-распределительное устройство принадлежит к группе электротехнических устройств, в состав которых входят разные приборы. ВРУ не только принимает энергию, но и распределяет ее по объектам. На каждом большом жилом доме должно быть установлено отдельное ВРУ.

Если главный объект состоит из дополнительных отдельных потребителей, то дополнительно монтируют отдельные ВРУ на каждый объект.

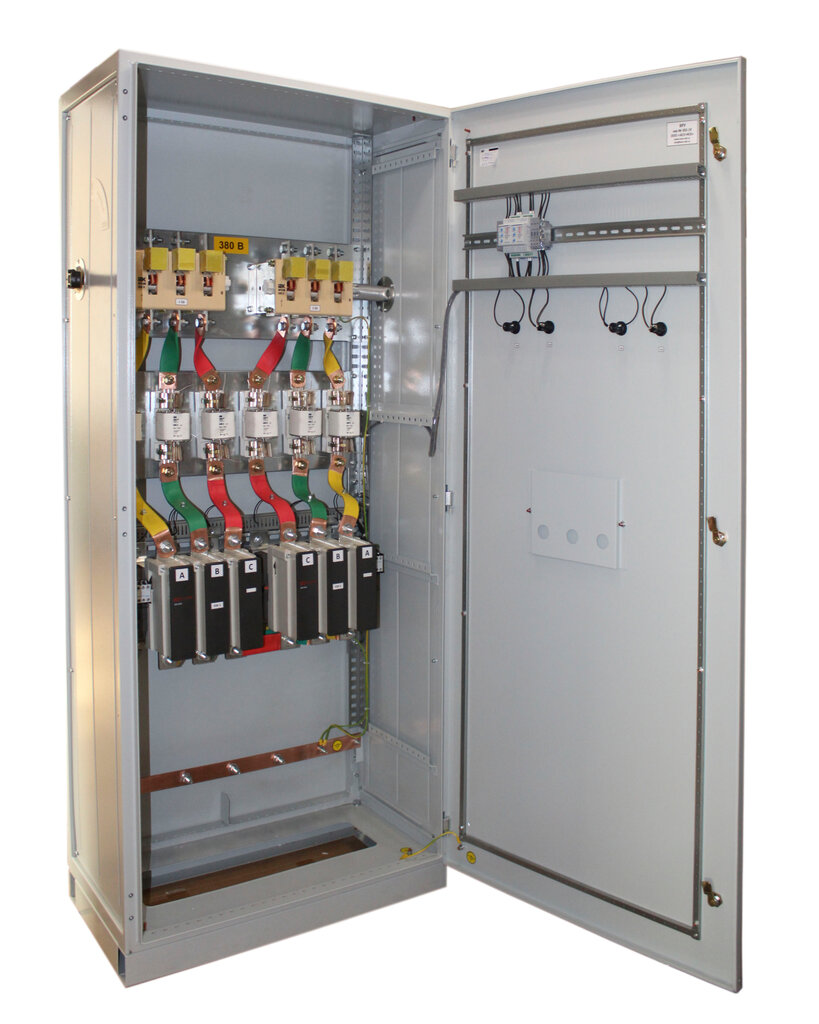

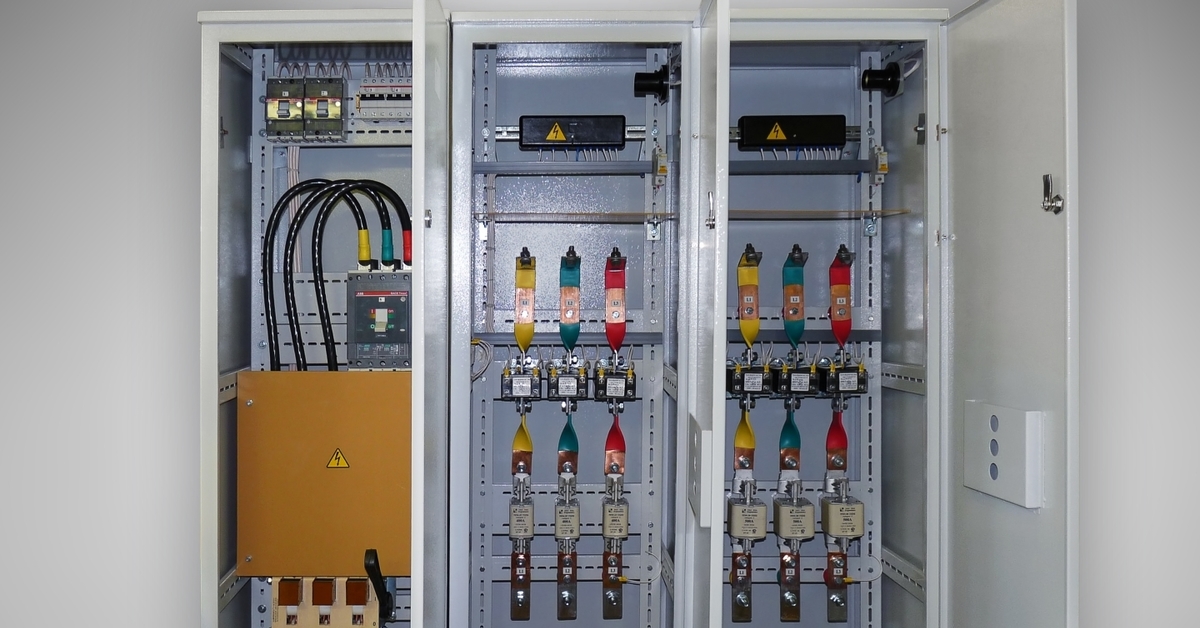

Оборудование и приборы ВРУ размещаются в металлических шкафах, которые состоят из следующих частей:

• К медным шинам провода подключаются болтовым соединением. Для повышения надежности контакта силовых цепей дополнительно применяют пружинные шайбы. Фазная шина должна иметь отверстия для подключения проводников фаз потребителей. К нулевой шине, имеющей аналогичные отверстия, подключают рабочие нулевые проводники, отходящие к потребителю.
• Вводной автомат служит для подключения кабеля питания. Параметры автомата определяется в соответствии с проектом электроснабжения.
• Плавкие предохранители могут устанавливаться вместо автомата ввода, предназначены для тех же целей. Их номинал выбирается также, в соответствии с величиной нагрузки.
• Защитный автомат ввода защищает электрическую проводку бытовой сети от чрезмерных нагрузок, замыканий, а также для выполнения отключения электроэнергии для технического обслуживания сети.
• Ограничители напряжения или разрядники. Они устанавливаются после автомата ввода. Если возникают импульсные перенапряжения, то разрядник срабатывает. При этом на защитную шину подается фазное напряжение, вследствие чего срабатывает защита распределительного устройства.
• Группа автоматов для отдельных сетей. Главной задачей этих автоматов является распределение электричества по отдельным группам. Каждая группа обслуживает отдельную комнату в квартире, освещению и другим разным потребителям, требующим отдельной защиты. При необходимости устанавливают устройства защитного отключения. Автоматы подключают с учетом равномерной нагрузки для всех фаз. Количество автоматов на каждой фазе определяют по наибольшей нагрузке подключаемых сетей.

• Провода и клеммники для выполнения различных подключений. Провода должны иметь цвет изоляции по назначению: фаза – красный провод, нулевой провод – голубой цвет, заземление – желто-зеленый цвет. На концах проводов должна быть маркировка. Шины фаз должны быть окрашены в разные цвета. Проводники должны иметь изоляцию, соответствующую напряжению 660 вольт. В месте введения проводов в вводно-распределительное устройство они заключаются в проходные втулки для надежности изоляции.
• Приборы учета потребления электроэнергии. Приборы учета, установленные в этих устройствах, дают возможность контролировать потребление электричества и оптимальное распределение нагрузок в разных цепях.

Принцип действия

• Основной кабель питания вводится сразу на вводный автомат ВРУ. Номинальный ток этого автомата определяется заранее. Его величина фиксируется в техническом задании. Вводный автомат осуществляет защиту электропроводки при возникновении аварийных случаев.
• Этим автоматом можно принудительно отключить подачу электроэнергии для техобслуживания сети. Существуют конструкции ВРУ, в которых автомат ввода заменен специальным разъединителем или рубильником.
• Следующими элементами, установленными за автоматом ввода, являются разрядники. С помощью них выполняют подключение защитной шины, фазных проводников. При возникновении мощных импульсов разрядники срабатывают, что приводит в действие защиту вводно-распределительного устройства.
• Распределение питания электроэнергией окончательно происходит по группам проводников, и выполняется автоматами защиты разных номиналов. Вспомогательной защитной мерой является устройство защитного отключения.

Сферы применения ВРУ

Использование ВРУ имеет свои особенности в зависимости от мест их применения. Рассмотрим основные особенности использования ВРУ.

Вводно-распределительное устройство для жилых домов

Для многоэтажных жилых домов, общественных зданий и малых предприятий используют устройства ввода и распределения энергии, изготовленные в виде щитов двухстороннего или одностороннего обслуживания. Все ВРУ имеют в комплекте распределительные и вводные панели, либо шкафы промышленного изготовления. В больших городах электромонтажные проектные организации могут разрабатывать и использовать свои конструкторские решения ВРУ, учитывая индивидуальные особенности объекта.

Вводные панели включают в свой состав приборы, рассчитанные на функционирование при силе тока 0,25, 0,4, 0,63 кА. Соответственно этим нагрузкам устанавливают предохранители и рубильники. На панелях с нагрузкой 0,4 и 0,63 кА подключают также отключающие и защитные устройства по соответствующим значениям нагрузки.

Распределительные панели изготавливают в разных вариантах. В некоторых моделях отводящие линии оснащены электрическими автоматами, а в других может быть установлена автоматика управления приборами освещения в коридорах и на лестницах. Существуют панели, оснащенные отделами учета. Кроме перечисленных приборов панели могут оснащаться пакетными выключателями, промежуточными реле, магнитными пускателями.

При проектировании и комплектации распределительных и вводных панелей, их размещают в непосредственной близости между собой. Изготовление этих панелей происходит отдельно. В них предварительно устанавливаются необходимые устройства. Для связи между этими панелями применяют соединительные провода. Распределительные и вводные панели имеют множество вариантов схем. Они позволяют скомпоновать любое устройство по вводу и распределению электричества по техническому заданию.

Особенностью установки ВРУ в частном доме является наличие нескольких отдельных строений, подключенных к питанию электричеством. Поэтому после основного ВРУ подключают отдельные распредустройства для каждого строения: бани, сарая, летней кухни и т.д.

В частном доме применяются аналогичные устройства в виде шкафа, в который монтируют все необходимые приборы.

Вводно-распределительное устройство на производстве

Особенностью использования ВРУ на заводах и фабриках является высокий расход электрической энергии. Для таких объектов применяют особые конструкции панелей для распределения электричества. Аналогичные панели используются в распредустройствах электрических подстанций на 380 В.

По устройству такие панели и щиты включают в себя электрические автоматы, предохранители и рубильники. Вводно-распределительное устройство может быть как с односторонним, так и с двухсторонним обслуживанием.

В односторонних моделях обслуживание электромонтером производится непосредственно у стены, с передней стороны. Двухсторонние варианты щитов устанавливают независимо от стены, на любом свободном месте, либо на удалении от стены на расстоянии 0,8 метра.

Преимуществом односторонних моделей является то, что для их монтажа и технического обслуживания не требуется много места. В свою очередь двухсторонние щиты удобнее обслуживать в процессе работы.

Кроме панельных видов, вводно-распределительное устройство выполняют в виде блоков, включающих в себя различную электронную аппаратуру: счетчики, выключатели, плавкие вставки и т.д.

Помещения для размещения распределительной и вводной аппаратуры должны находиться в удобных местах, которые доступны только для электроремонтного персонала. Их называют электрическими щитовыми, которые запираются на замки для предотвращения проникновения в них посторонних людей.

Похожие темы:

Вводное распределительное устройство | Заметки электрика

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

В прошлых статьях я подробно рассказывал Вам о том, как правильно выполнить монтаж электропроводки в деревянном доме.

Сегодняшняя статья будет посвящена теме про вводное распределительное устройство, или сокращенно — ВРУ. Это словосочетание неоднократно упоминалось в моих предыдущих статьях.

Вот и поговорим об этом более подробно, чтобы Вы представляли себе что это такое.

И еще хочу добавить, что в данной статье речь будет идти о вводных распределительных устройствах (ВРУ) жилых помещений и зданий (административных, бытовых и общественных).



Что такое вводное распределительное устройство?

Вводное распределительное устройство — это совокупность аппаратов защиты (автоматические выключатели, предохранители, УЗО, дифавтоматы и др.), приборов учета электроэнергии (амперметры, вольтметры, электросчетчики), электрооборудования (рубильники, разъединители, трансформаторы тока, сборные шины и т.п.) и строительных конструкций, которые устанавливаются на вводе в жилое помещение, либо здание, включающие в том числе в себя аппараты защиты и приборы учета электроэнергии отходящих линий.

Сокращенно, вводное распределительное устройство, называют ВРУ.

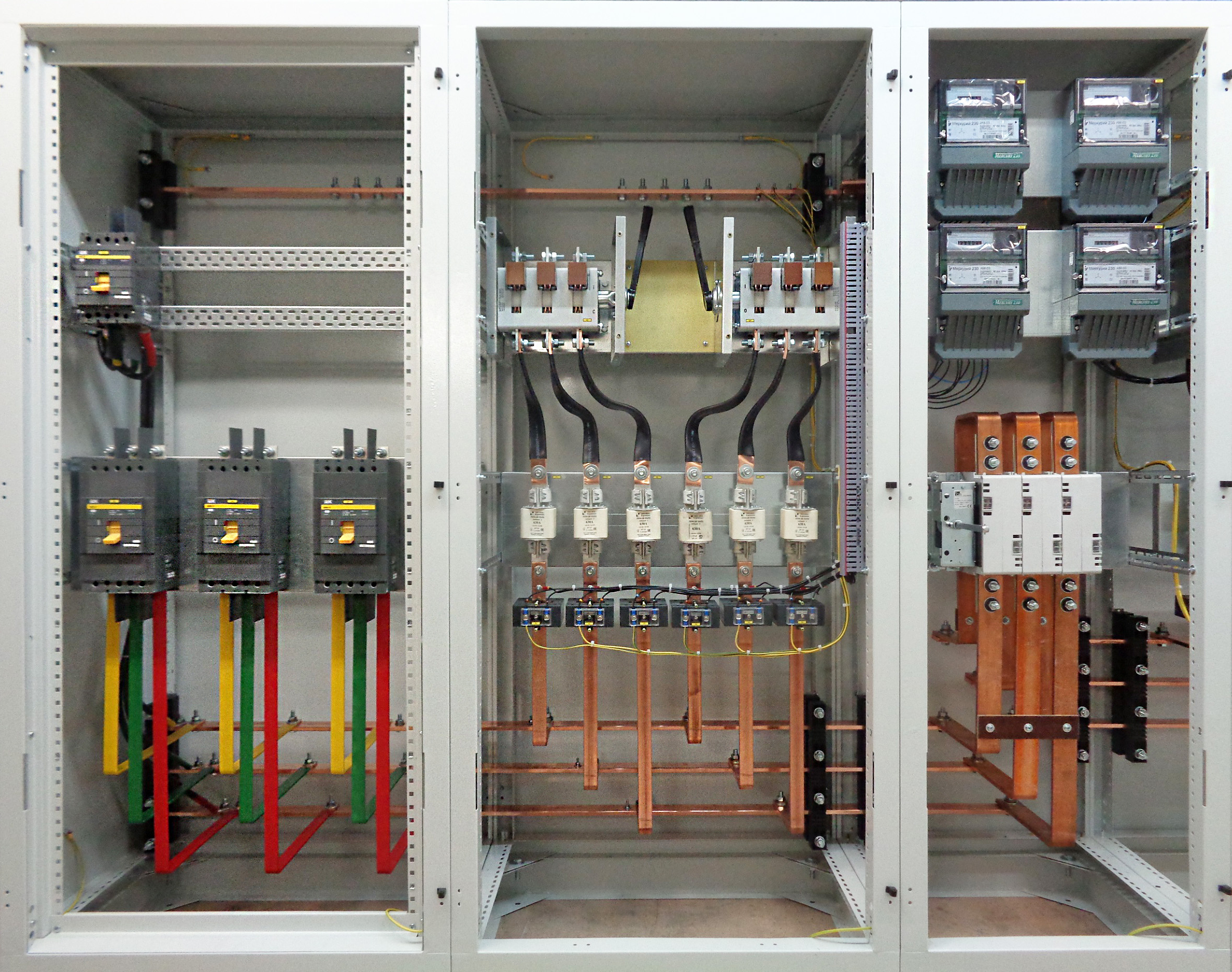

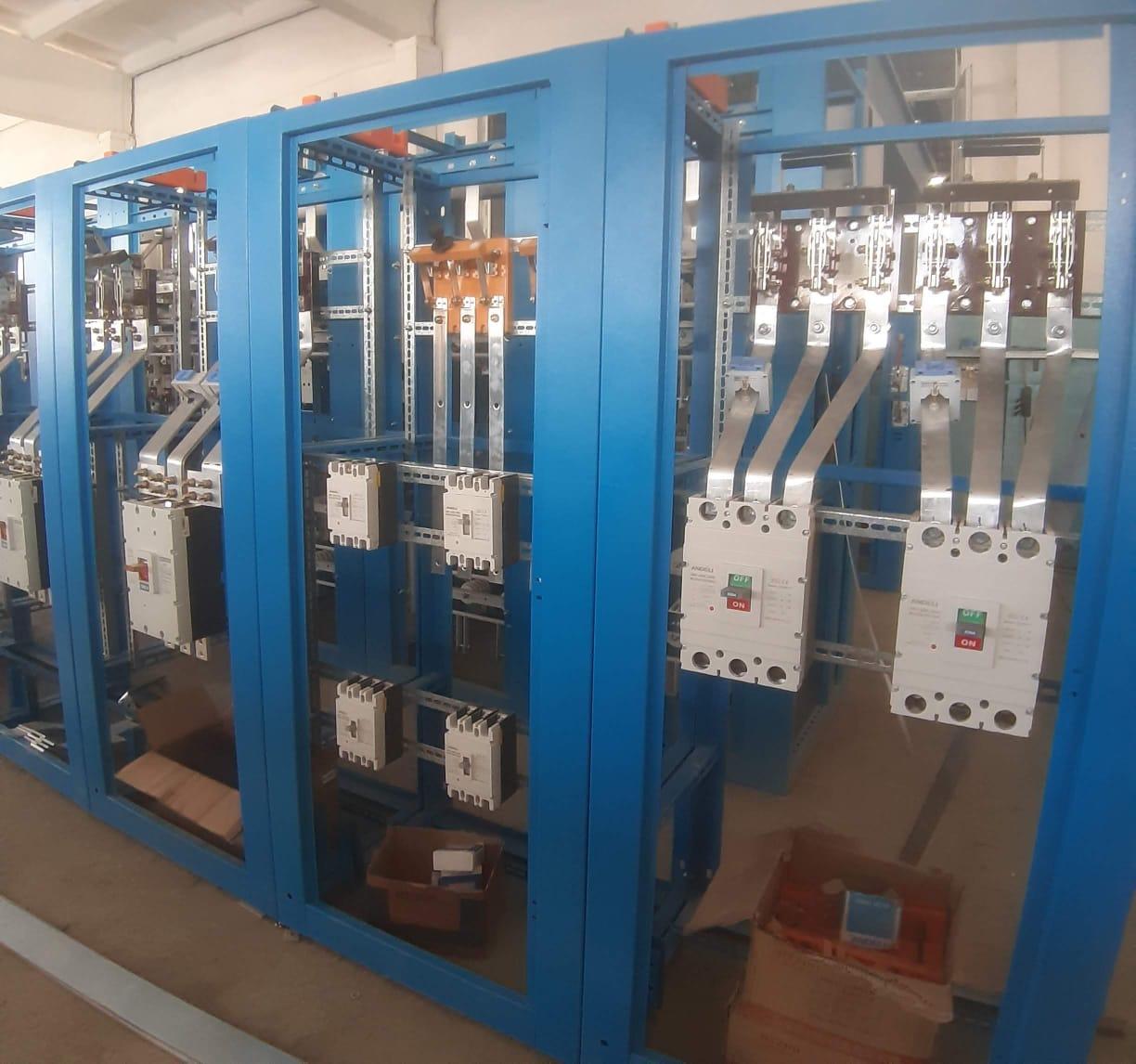

Вот пример ВРУ-0,4 (кВ) жилого многоквартирного дома, которое мы устанавливали при капитальном ремонте электропроводки.

Своими словами можно сказать так, что ВРУ — это вводное распределительное устройство, которое снабжает электроэнергией все здание. Это может быть, жилой многоквартирный дом, отдельно стоящее офисное здание или обычный частный дом или коттедж.

Как видите, на фотографии выше цветовая маркировка проводов и шин полностью соблюдена, чем и Вам советую не пренеберегать при выполнении монтажных работ.



Место установки вводного распределительного устройства

Место установки вводного распределительного устройства (ВРУ) определяется проектом. Возможно и такое, что в здании может находиться сразу несколько ВРУ.

Согласно ПУЭ, п.7.1.30, ВРУ должно устанавливаться в специально предназначенных для  этого помещениях с температурой окружающего воздуха не ниже +5 ^oС.

Чаще всего в жилых многоквартирных домах для этих целей используется подвал.

В помещение ВРУ имеет право входить только подготовленный обслуживающий персонал, т.е. электрик (ПУЭ, п.7.1.28).

Если существует риск затопления помещения ВРУ, то необходимо предусмотреть его установку выше отметки затопления.

Шкаф вводного распределительного устройства необходимо устанавливать в доступном и легко обслуживающем месте, где имеется электрическое освещение и естественная вентиляция воздуха. Шкаф должен иметь степень защиты IP31 и выше, и располагаться на расстоянии не менее 1 (м) от следующих коммуникаций:

Двери помещений, где устанавливается ВРУ, должны открываться только наружу (ПУЭ, п.7.1.29).

Требования к ВРУ

Если питание вводного распределительного устройства (ВРУ) выполнено от воздушной линии (ВЛ) электропередачи, то в него необходимо установить устройства ограничения перенапряжения.

Из определения понятия ВРУ (ПУЭ, п.7.1.24), следует, что аппараты защиты (автоматы, предохранители, УЗО, дифавтоматы) должны быть установлены на всех вводных и отходящих линиях.

Ранее жилые многоквартирные дома комплектовались вводными распределительными устройствами больших размеров и габаритов. Их состояние на текущий момент оставляет желать лучшего, как в прочем и весь жилищный фонд хрущевских и сталинских построек.

Для примера приведу Вам несколько фотографий технического состояния ВРУ жилых домов, сделанные во время проведения капитальных ремонтов силами нашей электролаборатории.

Самый простой и обычный вводной шкаф, состоящий из трехполюсного вводного рубильника, трех трансформаторов тока для учета электроэнергии и керамических предохранителей с кварцевым песком на отходящих линиях.

А этот вводной шкаф находится в аварийном состоянии. И как только он доработал до заветного дня своей замены? Отходящие линии защищены старенькими стеклянными предохранителями с песком.

В этом ВРУ-0,4 (кВ) силовые линии защищены аналогичными стеклянными предохранителями, а цепи освещения — керамическими пробковыми предохранителями (пробками) типа ПРС.

Вот фотографии после завершения капитального ремонта электропроводки одного из жилого дома, в который входило следующее:

P.S. На этом статью я завершаю. Если у вас есть вопросы по данной теме, то задавайте их в комментариях. Если моя статья Вам понравилась, то поделитесь ей в социальных сетях, а также подписывайтесь на новые статьи.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

КРУЭ-110 (У2) Комплектное распределительное устройство с элегазовой изоляцией – ЗАО «ЗЭТО»

Номинальное напряжение и соответствующее ему наибольшее рабочее напряжение, кВ	110/126
Испытательное напряжение промышленной частоты, кВ: относительно земли и между контактами выключателя между контактами разъединителей	230 265
Испытательное напряжение грозового импульса, кВ относительно земли и между контактами выключателя между контактами разъединителей	550 630
Номинальный ток, А: сборных шин остальных модулей	3150 2500
Ток электродинамической стойкости, кА	100
Ток термической стойкости, кА	40
Время протекания тока термической стойкости, с: для главного контура для контура заземления	3 1
Номинальная частота тока, Гц	50
Давление заполнения элегаза*, МПа (кгс/см2): для выключателя для других модулей	0,5 (5) 0,4 (4)
Давление срабатывания предупредительной сигнализации *, МПа (кгс/см2): для выключателя для других модулей	0,45 (4,5) 0,37 (3,7)
Аварийное давление*, МПа (кгс/см2): для выключателя (давление блокировки) для других модулей	0,42 (4,2) 0,35 (3,5)
Утечка элегаза в год, % от массы, не более	0,5
Габаритные размеры ячейки, мм ширина глубина высота	1600 1600 4525
* – приведенное к 20°, абсолютное
Основные параметры выключателя
Номинальный ток отключения, I0 ном, кА	40
Процентное содержание апериодической составляющей β, %, не более	45
Параметры тока включения, кА, не более: наибольший ток IВ. Н.  начальное действующее значение периодической составляющей IВ.Н.	100 40
Собственное время отключения tо.с., с	не более 0,038
Полное время отключения to, с, не более	0,05+0,005
Собственное время включения, tВ.С., с, не более	0,6
Бестоковая пауза при быстродействующем автоматическом повторном включении (БАПВ) tБТ ,с	0,3
Нормируемые циклы при коммутации	О–tБТ–ВО–180с–ВО  О–tБТ–ВО–20с–ВО
Равномерность работы полюсов, с, не более: при включении при отключении	0,0018 0,0015
Ток потребления электромагнита включения (ЭВ), электромагнита отключения (ЭО) и электромагнита отключения защитного (ЭОзащ ) привода выключателя, А, не более	3

Все, что вам нужно знать о распределительном устройстве — что это такое, как оно работает и типы

Комбинация цепей или предохранителей, электрических разъединителей или выключателей, используемых для изоляции, защиты и управления электрооборудованием или механизмами от неисправного состояния, обычно называется распределительным устройством.

Ниже приведены некоторые примеры распределительных устройств:

• Предохранители,
• Выключатели
• Реле
• Изолятор
• Автоматический выключатель
• Трансформатор напряжения и тока
• Устройство индикации
• Разрядники молнии

Давайте обсудим, что такое распределительное устройство, и как оно работает типы.

Что такое распределительное устройство?

КРУ подключены к системе электроснабжения.

Он размещен как на низком, так и на высоком напряжении силового трансформатора. Он используется для обесточивания оборудования для обслуживания и тестирования с целью устранения дефекта. Каждый раз, когда возникает неисправность или отказ (например, короткое замыкание) в энергосистеме, через электрооборудование проходит сильный ток, что приводит к серьезным повреждениям устройства и прерыванию подачи электроэнергии пользователю.

В стандартном режиме работы распределительное устройство позволяет включать и выключать распределители, линии электропередачи, генераторы и другое электрическое оборудование.

Как работает распределительное устройство?

Автоматизированное защитное распределительное устройство в основном состоит из автоматического выключателя и реле.

Реле срабатывает при возникновении неисправности и обычно замыкает цепь отключения, которая автоматически отключает неисправную линию. После этого исправная и исправная секция работает с нормальной и необходимой нагрузкой.А значит, ни поломки аппарата, ни перебоев в электроснабжении нет.

В случае возникновения какой-либо неисправности или дефекта в системе питания все электрические устройства уязвимы для сильного тока, что означает, что устройство может быть повреждено, а также нарушено электроснабжение.

Типы распределительных устройств

HV: Распределительное устройство высокого напряжения

Энергосистема контролирует напряжение свыше 36 кВ, известное как высокое напряжение.

Поскольку напряжение обычно высокое, искрение, возникающее во время переключения, также велико.

Следовательно, при изготовлении высоковольтных распределительных устройств уделяется особое внимание. Выключатель высокого напряжения на самом деле является основной частью распределительного устройства высокого напряжения, поэтому высоковольтный выключатель должен иметь особые характеристики для надежной и безопасной работы.

LV: Распределительное устройство низкого напряжения

В большинстве случаев распределительное устройство номиналом до 1 кВ обычно называют распределительным устройством низкого напряжения.

Термин «низковольтное распределительное устройство» включает переключатели низкого напряжения, автоматический выключатель утечки на землю, предохранители HRC, электрические изоляторы разгрузки, автоматические выключатели в литом корпусе (MCCB) и автоматические выключатели (MCB).

MV: Распределительное устройство среднего напряжения

Распределительные устройства от трех до тридцати шести кВ подразделяются на распределительные устройства среднего напряжения или распределительные устройства среднего напряжения.

Большинство этих распределительных устройств бывает нескольких типов. Обычно они бывают в металлическом корпусе для установки вне помещений, в металлическом корпусе для помещений, в помещении или вне помещения без металлического корпуса и т. Д.

Каналом прерывания этого конкретного распределительного устройства является вакуум, SF и масло. Основная задача энергосистемы среднего напряжения — отключать сильный ток во время неисправной ситуации, независимо от того, какой тип выключателя используется в системе распределительного устройства среднего напряжения.

Если вам нужно обновить существующее распределительное устройство или установить новое распределительное устройство, Energy Solutions может помочь.

Узнайте больше о нашей услуге обновления или свяжитесь с нами сегодня.

Для получения дополнительной информации об этом посте и о том, как Energy Solutions может помочь с электроэнергией, газом или водой, щелкните ссылки или ознакомьтесь с контактной информацией внизу страницы.

Основы распределительного устройства: энергоснабжение восточного побережья

Для тех, кто не знает, электрическое распределительное устройство (иногда называемое просто «распределительное устройство ») — это довольно широкий общий термин, который включает в себя множество коммутационных устройств, используемых для защиты вашей энергосистемы от перегрузок.Таким образом, в более широком смысле определение может также включать устройства, используемые для регулирования, измерения и управления вашей энергосистемой.

Вы видели распределительное устройство раньше, даже если вы, возможно, не осознавали этого. Вот что такое предохранители и выключатели низкого напряжения в вашем доме в небольшом, упрощенном виде. Это то же самое, но в увеличенном масштабе, чтобы его можно было использовать в промышленных масштабах. Подобно домашнему предохранителю, который срабатывает и закрывается для защиты системы от перегрузки, высоковольтные электрические системы, используемые на предприятии, нуждаются в такой же базовой защите. Конечно, по мере увеличения масштаба этого оборудования эти переключатели и другие защитные меры становятся более сложными, и, конечно же, в бизнесе электричество (как и любой другой ресурс) необходимо тщательно контролировать, контролировать и измерять, хотя бы по одной другой причине, кроме контроль затрат. Таким образом, может случиться так, что вашему бизнесу понадобится что-то, специально разработанное для удовлетворения ваших конкретных потребностей.

Распределительное устройство Защита является ключевым элементом любой современной сети энергосистемы. От производства электроэнергии до передачи и распределения на вашем предприятии, где фактически работают машины, приносящие вам прибыль, в любой точке этой цепочки существует вероятность перегрузки, и если это произойдет (особенно если это произойдет однажды мощность фактически доставляется на ваш объект), если бы не наличие надежной системы распределительного устройства, это может иметь катастрофические последствия, ведущие к сгоранию или разрушению вашего дорогостоящего оборудования. Вот почему так важна надежная система!

Одним из важнейших компонентов распределительного устройства является устройство прерывания (переключения) тока, также называемое автоматическим выключателем. Выключателем можно управлять вручную, если и когда это необходимо, но он также предназначен для автоматического «срабатывания» в случае перегрузки или любого типа неисправности или отклонения от нормы в системе. Автоматический выключатель «обнаруживает» неисправность с помощью реле защиты и срабатывает до того, как может произойти повреждение.

Существует пять основных «типов» автоматических выключателей: масляные, воздушные, газовые, гибридные и вакуумные.Каждый тип выполняет, по сути, одну и ту же функцию, главное отличие заключается в механизме работы. Например, масляный выключатель основан на испарении масла, которое выбрасывает струю масла по пути дуги, разрывая ее, в то время как воздушный выключатель использует поток сжатого воздуха для разрыва дуги и т. Д.

Но, конечно, распределительное устройство — это не только автоматический выключатель. В дополнение к этому компоненту и функциям, система также должна иметь возможность переносить и переключать (маршрутизировать) его к различным подсистемам и конкретным машинам на вашем предприятии.Также необходимы средства измерения и выполнения аналогичных функций. Таким образом, от начала до конца система распределительного устройства должна (как минимум) включать один или несколько автоматических выключателей, трансформатор тока, трансформатор напряжения, какое-то реле защиты и измерительный прибор. Также потребуются электрические переключатели, предохранители, грозозащитный разрядник (например, промышленный сетевой фильтр) и электрический изолятор.

Как вы могли догадаться, этот тип оборудования необходим в каждой точке переключения на пути энергосистемы.При различных уровнях напряжения между генерирующими станциями и центрами нагрузки возникают различные уровни неисправностей, и по этой причине требуются разные комплекты распределительного устройства, в зависимости от конкретного уровня напряжения каждой системы.

Что такое распределительное устройство? Определение и типы

Определение: Устройство, используемое для управления, регулирования и включения или выключения электрической цепи в системе электроснабжения, известно как распределительное устройство.Выключатели, предохранители, автоматический выключатель, изолятор, реле, трансформатор тока и напряжения, индикатор, молниеотводы и панели управления являются примерами коммутационных устройств.

Система распределительного устройства напрямую связана с системой электроснабжения. Он размещается на стороне высокого и низкого напряжения силового трансформатора. Он используется для обесточивания оборудования для тестирования и обслуживания, а также для устранения неисправности.

При возникновении неисправности в энергосистеме через оборудование протекает сильный ток, из-за которого оборудование выходит из строя, а обслуживание также прерывается.Поэтому для защиты линий, генераторов, трансформаторов и другого электрооборудования от повреждений требуются автоматические защитные устройства или коммутационные устройства.

Автоматическое защитное распределительное устройство в основном состоит из реле и автоматического выключателя. Когда неисправность происходит в любой секции системы, реле этой секции срабатывает и замыкает цепь отключения выключателя, который отключает неисправную секцию. Секция исправного состояния продолжает подавать нагрузку в обычном режиме, поэтому нет повреждений оборудования и полного прекращения подачи электроэнергии.

Типы распределительных устройств

Распределительное устройство в основном подразделяется на два типа: наружное и внутреннее. Для напряжения выше 66 кВ используется выходное распределительное устройство. Поскольку для высокого напряжения строительные работы без необходимости увеличивают стоимость установки из-за большого расстояния между проводниками и большого размера изоляторов.

Ниже 66кВ нет проблем с обеспечением строительных работ для распределительного устройства по разумной цене. Распределительное устройство внутреннего типа имеет металлическую оболочку и компактно.Из-за компактности также уменьшается безопасное расстояние для работы и, следовательно, уменьшается требуемая площадь.

Особенности, работа, компоненты, типы и функции

Электроэнергия в повседневной жизни для человечества является самым важным благом для человечества, но, как только дело доходит до электроснабжения, это необходимо делать безопасно. Таким образом, для поддержания уровня безопасности распределения электроэнергии очень сложно использовать предохранительные устройства. Существуют различные типы устройств, которые помогают защитить электрические устройства, а также их соединения в различных областях, таких как промышленные, жилые и т. Д.Чтобы преодолеть это, используется коммутационное устройство из-за его различных характеристик и функций. Это устройство используется для помощи в транспортировке и распределении нагрузки при сохранении электрических разъемов. Это помогает идентифицировать сбои и неисправные соединения, чтобы уменьшить ущерб.

Что такое распределительное устройство?

Определение: Устройство, которое используется для переключения, управления и защиты цепей и устройств. Он обеспокоен переключением, а также отключением токов в различных рабочих условиях, таких как нормальные или ненормальные.В системе электроснабжения это набор электрических разъединителей, автоматических выключателей, предохранителей, которые используются для защиты, управления и разделения электрического устройства. Схема распределительного устройства показана ниже.

Распределительное устройство

Подключается непосредственно к системе электроснабжения путем размещения в низковольтной и высоковольтной плоскостях силового трансформатора. Это устройство отключается для устранения неисправности, тестирования и обслуживания. Эти устройства играют важную роль в системе питания для защиты оборудования от сильного тока.В противном случае устройство может быть повреждено, и обслуживание будет прервано. Таким образом, эти устройства необходимы для защиты оборудования от повреждений, таких как трансформатор, генераторы, линии и т. Д.

Характеристики распределительного устройства

Основные характеристики этого устройства включают следующее.

• Обеспечение ручного управления
• Быстрая работа
• Полностью определенная дискриминация
• Полная надежность

Рабочий

Распределительное устройство включает в себя переключающие и защитные устройства, такие как предохранители, переключатели, реле, автоматические выключатели и т. Д.Это устройство позволяет управлять такими устройствами, как электрическое оборудование, генераторы, распределители, линии передачи и т. Д. Как только в энергосистеме происходит короткое замыкание, через устройства будет протекать большой ток. Так что оборудование может быть повреждено, и операторы могут не работать. Чтобы преодолеть эту проблему, он используется для обнаружения неисправности в энергосистеме. Таким образом, это работает для защиты оборудования от повреждений.

Компоненты КРУ

Включает в себя два компонента, а именно силовые проводки и системы управления.Компоненты электропроводки включают предохранители, переключатели, автоматические выключатели, грозовые разрядники, которые используются для прерывания потока электроэнергии.

Системы управления, такие как панели управления, трансформаторы напряжения, реле защиты тока и подключенные схемы, которые контролируют, контролируют и защищают компоненты электропроводки.

Функции распределительного устройства

К основным функциям этого оборудования относятся следующие.

• Защищает оборудование от коротких замыканий и токов короткого замыкания.
• Это устройство обеспечивает изоляцию цепей от источников питания.
• Повышает доступность системы, позволяя более чем одному источнику питать нагрузку.
• Он может размыкать и замыкать электрические цепи в нормальных и ненормальных условиях.
• В нормальных условиях он может работать вручную, что обеспечивает безопасность оператора, а также правильное использование электроэнергии.
• В ненормальных условиях работает механически.Как только происходит сбой, это устройство обнаруживает сбой и отсоединяет поврежденную часть в энергосистеме. Таким образом, он защищает энергосистему от повреждений.

Типы распределительных устройств

Есть три типа распределительных устройств, а именно распределительные устройства низкого напряжения (низкого напряжения), среднего напряжения (среднего напряжения) и высокого напряжения (высокого напряжения).

Распределительное устройство низкого напряжения (LV)

Энергосистема, работающая до 1 кВ, называется распределительным устройством низкого напряжения или низкого напряжения. Этот тип оборудования в основном включает переключатели, автоматические выключатели низкого напряжения, предохранители HRC, автоматические выключатели утечки на землю (EL), электрические изоляторы разгрузки, автоматические выключатели (автоматические выключатели) и MCCB (автоматические выключатели в литом корпусе) и т. Д.

низковольтное

Распределительное устройство среднего напряжения (MV)

Энергосистема, которая работает до 36 кВ, называется MV (распределительное устройство среднего напряжения). Они доступны в различных типах, например, без металлического корпуса для наружного применения, в металлическом корпусе для внутреннего и наружного применения и т. Д. Этот вид оборудования включает в себя подстанционные устройства, такие как выключатели с минимальным содержанием масла, выключатели с объемным маслом, с элегазовой изоляцией, воздушно-магнитные, с газовой изоляцией. , вакуум и т. д.

среднего напряжения

Разрывной средой в этом типе распределительного устройства может быть вакуум, элегаз и масло.Основное условие для этого типа силовой сети — отключение тока во всех неисправных состояниях в этой системе. Он может работать в режиме ВКЛ / ВЫКЛ, прерывание тока короткого замыкания, переключение емкостного тока, переключение индуктивного тока и используется в некоторых специальных приложениях.

Распределительное устройство высокого напряжения (ВН)

Энергосистема, работающая на напряжение свыше 36 кВ, называется распределительным устройством высокого напряжения (высокого напряжения). Когда уровень напряжения увеличивается, возникает дуга, поскольку операция переключения очень высока.Поэтому при проектировании этого оборудования необходимо соблюдать особую осторожность. Основным компонентом этого оборудования является автоматический выключатель высокого напряжения (HV).

распределительное устройство высокого напряжения

Следовательно, высоковольтный выключатель должен иметь некоторые функции безопасной и надежной работы. Переключение цепи высокого напряжения происходит очень редко. Обычно эти выключатели остаются во включенном состоянии и могут работать через некоторое время. Следовательно, они должны быть надежными, чтобы при необходимости выполнять определенные безопасные операции.

Часто задаваемые вопросы

1).В чем важность распределительного устройства?

Он используется для защиты, изоляции и защиты электрического оборудования от токов короткого замыкания.

2). Что делает распределительное устройство?

Помогает защитить приборы и электрические машины.

3). В чем разница между распределительным щитом и распределительным устройством?

Обычно распределительное устройство используется для меньшего напряжения до 600 вольт, а распределительное устройство — для высокого напряжения до 350 кВ

4).Что такое компоненты распределительного устройства?

Включает выключатели, предохранители, молниеотводы, секционные выключатели, автоматические повторные включения, выключатель / разъединитель, CBS (автоматические выключатели).

5). Что такое распределительное устройство среднего напряжения?

Распределительное устройство используется для приложений среднего напряжения.

Итак, это все об обзоре распределительного устройства. В современных энергосистемах это важное устройство для защиты оборудования от перегрузки или короткого замыкания. Они подразделяются на два типа, в основном как HV (высокое напряжение) и LV (низкое напряжение).Тип HV используется для двигателей и электрического оборудования, которые работают с напряжением выше 1000 В переменного тока, тогда как тип LV используется для запуска электрических устройств, которые работают с напряжением ниже 1000 В переменного тока. Вот вам вопрос, каково применение распределительного устройства?

Консультации — Инженер по подбору | Назад к основам: распределительное устройство, трансформаторы и ИБП

Цели обучения

• Узнайте об основных принципах конструкции и эксплуатации распределительных устройств, трансформаторов и источников бесперебойного питания.
• Разберитесь в основных областях применения этого оборудования.
• Знайте наиболее важные коды, стандарты и рейтинги, применимые к каждому из них.

Понимание работы, конструкции и применения в работе распределительного устройства, трансформаторов и источников бесперебойного питания важно для проектировщиков, разработчиков, владельцев объектов и руководителей строительства, которые могут быть привлечены для принятия решений по дизайну, бюджету проекта и доступному пространству.

Распределительное устройство

Распределительное устройство

— это электрораспределительное оборудование: оно принимает мощность от источника, направляет ее на ряд выходов и обеспечивает защиту от перегрузки по току и функции управления.Из типов распределительного оборудования, описанного в NFPA 70: Статья 408 Национального электротехнического кодекса: Распределительные щиты, распределительные устройства и щитовые щиты, распределительные устройства, как правило, являются наиболее прочными, самыми крупными и самыми дорогими. Обычно он применяется в высоконадежных объектах, таких как больницы или центры обработки данных, где бесперебойное электроснабжение критически важно для эффективной работы.

Распределительное устройство

доступно в широком диапазоне номинальных напряжений от менее 1000 вольт до более 200 киловольт.Распределительные устройства среднего напряжения, рассчитанные на напряжение свыше 1000 вольт, производятся в различных конфигурациях. Сборки доступны для установки на внешней площадке, установки в хранилище или для установки в отдельных отдельно стоящих металлических зданиях с воздухом, газом, вакуумом или маслом в качестве изолирующей среды. Это обсуждение будет сосредоточено на внутренних распределительных устройствах низкого напряжения.

Альтернативой распределительному устройству является конструкция распределительного устройства. Коммутаторы обычно требуют меньше места и дешевле. Оба обычно состоят из нескольких вертикальных секций.Каждая секция заключена в листовой металл с отверстиями спереди для устройств максимальной токовой защиты, контрольно-измерительного оборудования и устройств управления. Секция может содержать главное устройство максимальной токовой защиты, приборы учета, системы автоматического управления и контроля, устройства максимальной токовой защиты для распределительных фидеров или комбинацию этого или другого оборудования, специфичного для установки. Защита от перегрузки по току обычно выполняется с помощью автоматических выключателей, переключатели с предохранителями используются реже.

Рисунок 1: На упрощенной схеме показана катушка однофазного трансформатора. Предоставлено: Johnston, LLC

. Распределительное устройство низкого напряжения

сконструировано в соответствии с UL 1558: Стандарт для распределительных устройств низкого напряжения в металлическом корпусе. Распределительные щиты сконструированы в соответствии с UL 891: Распределительные щиты. UL 1558 включает ряд требований, которые повышают надежность, долговечность и ремонтопригодность по сравнению с UL 891.

Выключатели КРУ

обычно устанавливаются по четыре высоты в вертикальной секции, монтируются отдельно.Каждый автоматический выключатель отделен прочными перегородками от других выключателей и от остальной части узла. В типичном распределительном устройстве горизонтальные и вертикальные шины заключены в шинный отсек позади отсеков выключателя, и этот шинный отсек изолирован от остальной части сборки с помощью изолирующих перегородок.

Наконец, кабельные соединения находятся в заднем отсеке, который изолирован от автобусного отсека изолирующим барьером. Эти разделители и барьеры, предписанные UL 1558, предназначены для повышения надежности и ремонтопригодности распределительного устройства за счет ограничения возможности контакта между проводниками, подключенными к соседним выключателям во время установки или обслуживания, и для минимизации любого повреждения соседних компонентов в случае возникновения дуги. неисправность должна развиться.Коммутаторы согласно UL 891 не обязаны обеспечивать одинаковый уровень изоляции между компонентами.

Автоматические выключатели, установленные в распределительном устройстве низкого напряжения, должны соответствовать UL 1066: Стандарт для силовых выключателей низкого напряжения переменного и постоянного тока, используемых в корпусах. Этот стандарт требует, чтобы автоматические выключатели имели номинальную выдерживаемость 30 циклов, описывающую уровень тока короткого замыкания, который они могут выдерживать в течение 0,5 секунды без повреждений. Таким образом, функция мгновенного отключения может быть отложена, чтобы выключатели, расположенные ниже по сети, устраняли неисправность, не отключая выключатель распределительного устройства, облегчая выборочную координацию.

Стандарт распределительного щита позволяет использовать выключатели, соответствующие UL 489: автоматические выключатели в литом корпусе, переключатели в литом корпусе и корпуса для автоматических выключателей. От выключателей, изготовленных по этому стандарту, требуется выдерживать только 3 цикла, 0,05 секунды. Для этих выключателей функция мгновенного отключения не может быть отложена для облегчения выборочной координации. Допускается также использование выключателей с предохранителями. Применимым стандартом для закрытых переключателей является NEMA KS1: закрытые переключатели для тяжелых условий эксплуатации и переключатели с мертвой передней частью.

Номинальные характеристики распределительного устройства включают:

• Уровень изоляции.
• Максимальный продолжительный ток.
• Максимальное напряжение.
• Частота сети.
• Устойчивый ток короткого замыкания.
• Кратковременный выдерживаемый ток.

В типичной установке распределительное устройство низкого напряжения подключается к вторичной обмотке силового трансформатора — либо служебному трансформатору коммунального предприятия, либо трансформатору объекта. При работе со средним напряжением силовой трансформатор может быть плотно соединен с распределительным устройством, при этом два узла скреплены болтами, образуя единый блок.Полученная в результате сборка называется «блочная подстанция». Распределительные выключатели распределительного устройства обычно обслуживают фидеры для больших нагрузок объекта, таких как чиллеры, большие трансформаторы или большие ИБП — или другого распределительного оборудования, такого как распределительные щиты, центры управления двигателями, щитовые щиты или, в редких случаях, другие распределительные устройства в сборе.

Рисунок 2: Изолированная силовая панель установлена ​​в операционной. Трансформатор виден внизу корпуса. Предоставлено: Johnston, LLC

. Распределительное устройство

имеет определенные преимущества перед распределительной конструкцией с точки зрения надежности и ремонтопригодности.Решение о том, какую систему использовать в конкретном проекте, будет зависеть от множества факторов. Конструкция распределительного щита требует значительно меньшей занимаемой площади для обеспечения тех же функций распределения и защиты, поэтому доступное пространство будет влиять на выбор. Распределительное устройство значительно дороже, со штрафом от 60% до 100%, поэтому ограниченный бюджет проекта смещает решение в пользу конструкции распределительного щита. И в проектах, где выборочная координация затруднена, особенно в аварийной системе, где строгая координация требуется статьей 700 NEC.28, распределительное устройство может быть необходимым решением.

Трансформаторы

Трансформатор — это электромагнитное устройство переменного тока, которое магнитным способом перемещает мощность от одной или нескольких первичных цепей к одной или нескольким вторичным цепям. Вторичные цепи первичной и вторичной цепей обычно работают с разными напряжениями и токами, причем соотношение между ними определяется характеристиками трансформатора. Требования к трансформаторам изложены в Статье 450 NEC.

Трансформаторы повсеместно используются в современной жизни, они имеют множество характеристик, номиналов и применений.Что касается мощностей, то электроэнергетические компании используют большие силовые трансформаторы для подключения систем передачи, работающих при различных напряжениях. На малом уровне крошечные сигнальные трансформаторы используются для подключения коммуникационного оборудования к системам Ethernet, а микроскопические трансформаторы даже напечатаны в интегральных схемах. Трансформаторы, используемые в распределительных сетях, находятся между этими крайностями.

Трансформатор работает по принципу магнитной индукции, электромагнитному принципу, согласно которому в проводнике возникает напряжение в присутствии изменяющегося магнитного поля.Магнитная индукция была открыта и количественно определена в 19, ^и веках, учеными, чей вклад был настолько значительным, что их имена были связаны с электрическими единицами измерения и законами физики. Для тщательного изучения магнитной индукции потребуется во много раз больше места, доступное здесь, поэтому в этом обсуждении работы трансформатора мы рассмотрим его качественно.

Рисунок 3: Для параллельного подключения генераторов используется большая линейка распределительных устройств. Предоставлено: Johnston, LLC

.

В элементарной реализации простой трансформатор может состоять из железного кольца, называемого «сердечником», с одной первичной и одной вторичной обмотками, каждая из которых образует несколько петель вокруг кольца, называемых «катушками», как показано на рисунке 1.Когда на первичную обмотку подается переменный ток, первичная катушка генерирует магнитное поле, величина и направление которого изменяется в зависимости от входной мощности.

Теоретически это магнитное поле существует во всем пространстве, но магнитные характеристики железного сердечника концентрируют почти все магнитное поле внутри тела кольца, где оно проходит через первичную и вторичную катушки. Изменяющееся во времени магнитное поле, проходящее через вторичную катушку, индуцирует на этих катушках напряжение за счет магнитной индукции.Отношение количества первичных контуров к количеству вторичных контуров называется «соотношением витков», где витки относятся к виткам провода вокруг сердечника. В конце концов, вторичное напряжение равно первичному напряжению, деленному на отношение витков.

Реальные трансформаторы намного сложнее, чем описанная здесь наивная реализация. Например, большинство трансформаторов, установленных на объектах, представляют собой трехфазные блоки, геометрия сердечника которых должна вмещать три первичные и три вторичные обмотки.Трансформаторы часто снабжены отводами на вторичной обмотке — дополнительными точками подключения, выходное напряжение которых немного выше или ниже номинального напряжения, для использования в приложениях, где напряжения ниже или выше нормального хронически возникают из-за нагрузки системы, уровней напряжения в электросети или другие причины. Сердечники трансформаторов обычно изготавливаются из листов специальной стали, скрепленных вместе изолирующим клеем, а не из твердого железа или стали, для уменьшения магнитно-индуцированных токов, которые циркулируют в сердечнике во время работы.Типичный трансформатор для установки монтируется внутри металлического корпуса, обычно с отверстиями для вентиляции.

Между первичной и вторичной обмотками трансформатора нет проводящего соединения. Магнитное взаимодействие между катушками приводит к тому, что напряжение между вторичными проводниками достигает определенного значения, но напряжение между любым проводником и его окружением теоретически не определено. В большинстве систем один из вторичных проводов должен быть намеренно заземлен, чтобы напряжение на вторичной обмотке не отклонялось слишком далеко от потенциала земли.Исключением из этого правила являются системы, которые должны быть устойчивы к одиночному замыканию на землю, например изолированные системы питания в медицинских учреждениях.

Номинальные параметры трансформатора включают:

• Емкость, обычно выражаемая в киловольт-амперах, максимальная полная мощность, которую трансформатор может подавать на свои нагрузки.
• Первичное напряжение или линейное напряжение — рабочее напряжение первичной катушки.
• Напряжение вторичной обмотки или напряжение нагрузки — рабочее напряжение вторичной обмотки.
• Повышение температуры, обычно выражаемое в градусах Цельсия — разница между температурой обмоток трансформатора и температурой окружающей среды, когда трансформатор работает с полной нагрузкой.

Другие характеристики трансформаторов, которые обычно фигурируют в спецификациях, — это количество фаз, количество и расстояние отводов трансформатора, характеристики корпуса, изоляционная среда, полное сопротивление и КПД.

Трансформаторы не на 100% эффективны. Хотя большая часть входной мощности поступает на клеммы вторичной обмотки, некоторая часть теряется в виде тепла.Эти потери можно охарактеризовать как потери нагрузки, в первую очередь из-за сопротивления проводников катушки и потерь холостого хода, в первую очередь из-за магнитных эффектов внутри и снаружи сердечника. Эти два типа потерь взаимозависимы, в том смысле, что проектирование, направленное на снижение одного типа потерь, может привести к увеличению другого.

Например, потери нагрузки можно уменьшить, построив катушки из более крупного провода, уменьшив их последовательное сопротивление. Однако в более крупных проводниках внешние слои будут располагаться дальше от сердечника, что снизит эффективность магнитной связи между катушкой и сердечником и повысит потери холостого хода.Для большинства трансформаторов правила Министерства энергетики описывают требуемые уровни КПД и указывают, что КПД трансформатора будет оптимизирован при уровне нагрузки, равной или близкой к 35%. Эти правила обычно диктуют, какие компромиссы между потерями нагрузки и потерями холостого хода допустимы.

Источники бесперебойного питания

ИБП — это электрическая сборка, предназначенная для непрерывного обеспечения почти идеальной мощности переменного тока с почти 100% надежностью. ИБП обычно развертывается для поддержки электрических нагрузок, критически важных для бизнеса на объекте.Доступны ИБП в виде очень маленьких настольных устройств для питания нагрузок в сотни вольт-ампер и очень крупных корпоративных систем мощностью в тысячи киловатт.

Функция ИБП заключается в обеспечении высококачественным питанием нагрузки, когда основной источник питания, обычно электрическая сеть, выходит из строя или становится неприемлемым. ИБП поддерживает питание своей нагрузки во время отключений, отключений, скачков и скачков напряжения, потери одной фазы и других сбоев в системе, защищая как от потери питания, так и от повреждений.

Рис. 4. На этом упрощенном разрезе установленного выключателя распределительного устройства показаны отсек выключателя, вертикальная шина и кабельные соединения. Предоставлено: Johnston, LLC

.

Все ИБП содержат систему накопления энергии, чаще всего в виде химических батарей (свинцово-кислотных, никель-кадмиевых, литий-ионных). Когда входное питание пропадает, ИБП потребляет энергию от своих батарей, преобразует ее в переменный ток и подает на нагрузку. Широко используется ряд схем для обеспечения замещающей мощности, называемых «топологиями».

ИБП с двойным преобразованием, также называемый онлайн-ИБП, непрерывно преобразует входящий переменный ток в постоянный с помощью внутреннего выпрямителя. Результирующая мощность постоянного тока используется для выработки переменного тока для нагрузки с помощью внутреннего инвертора и для поддержания заряда системных батарей. В случае прерывания подачи переменного тока батареи подают питание на шину постоянного тока, а преобразование в переменный ток и подача на нагрузку продолжаются без перебоев.

Термин «двойное преобразование» относится к тому факту, что ИБП непрерывно преобразует переменный ток в постоянный, а затем преобразует этот постоянный ток обратно в переменный.В этой схеме качество выходного переменного тока не зависит от качества входной мощности, поскольку выходной сигнал генерируется независимо от шины постоянного тока. Поскольку преобразование является непрерывным, нет необходимости в обнаружении нарушений входной мощности для защиты нагрузки. Эта топология считается очень надежной. Кроме того, это обычно более дорого и менее эффективно, чем альтернативы.

Поскольку ИБП с двойным преобразованием непрерывно генерирует выходной переменный ток, отказ внутри ИБП может поставить под угрозу бесперебойное питание критической нагрузки.Чтобы устранить эту уязвимость, эти устройства обычно включают в себя статический переключатель — высокоскоростной электронный переключатель, подключенный между входом и выходом, — который будет подключать входную мощность непосредственно к нагрузке. ИБП контролирует свой собственный выход и, если выходная мощность выходит за допустимые пределы, ИБП замыкает статический переключатель и отключается от нагрузки.

ИБП с «одинарным преобразованием» или «резервный» непрерывно передает свою входную мощность непосредственно на нагрузку, в то время как входная мощность приемлема.ИБП контролирует входную мощность на предмет нарушений и, в случае их появления, отключает входное питание и начинает обслуживать нагрузку от своих батарей через свой инвертор. Этот процесс требует задержки между входным возмущением и началом замены мощности для обнаружения, перенастройки системы и запуска инвертора. Поэтому резервный ИБП применим к нагрузкам с более высокой устойчивостью к сбоям в системе. Эта топология считается менее надежной, чем двойное преобразование.Однако он более эффективен, поскольку не вызывает потерь в выпрямителе или инверторе при нормальной работе.

Рейтинги систем бесперебойного питания включают:

• Время работы при полной нагрузке — зависит от емкости аккумулятора.
• Входное напряжение.
• Максимальная полная выходная мощность, выраженная в вольт-амперах.
• Максимальная выходная мощность, выраженная в ваттах.
• Выходные напряжения.

ИБП обычно рассчитан на 125% от ожидаемой максимальной нагрузки, рассчитанной на весь его жизненный цикл.Приложения центра обработки данных требуют оценки агрессивного роста нагрузки, который иногда не материализуется, что приводит к появлению избыточной мощности. Для решения этой проблемы некоторые системы доступны с модульными блоками питания и аккумуляторными батареями с возможностью горячей замены, что позволяет увеличивать емкость и время работы по мере увеличения нагрузки.

Рисунок 5: Блок-схема источника бесперебойного питания с двойным преобразованием. Предоставлено: Johnston, LLC

. ИБП

требуют регулярного обслуживания и, как и все остальное, иногда выходят из строя.Для некоторых систем обходной ремонтный байпас, подключающий нагрузку напрямую к электросети, является достаточным условием для проведения работ по техническому обслуживанию и ремонту. Более чувствительные системы потребуют определенного уровня резервирования. Блоки могут быть подключены параллельно или последовательно для обеспечения избыточной емкости с обменом данными и мониторингом между дублированными блоками.

Распределительное устройство

: необходимость для распределения электроэнергии

Электричество — важная часть нашей жизни.Однако когда дело доходит до распределения электроэнергии, это необходимо делать безопасным и надежным способом. Это влечет за собой несколько опасностей при обращении, которые, если их не делать безопасно, могут легко превратиться в смертельную ловушку. Бывают случаи, когда аварии и несчастные случаи происходят из-за отсутствия безопасности на различных распределительных устройствах.

Следовательно, для поддержания уровня безопасности на всех распределительных устройствах и подстанциях критически важно установить устройства и механизмы безопасности. Несмотря на то, что существует множество механизмов, которые помогают защитить электрические соединения в жилых и промышленных зонах, распределительное устройство является одним из самых популярных из-за его различных функций и характеристик.

Анализируя распределительные устройства с точки зрения коммерческих, промышленных и институциональных систем распределения среднего напряжения (среднего напряжения), его функции следующие:

• Распределительные устройства обеспечивают достаточную сегментацию системы среднего напряжения, чтобы уменьшить количество отключений цепи во время электромонтажных работ на кабелях и электростанциях.
• Это устройство помогает в распределении и переносе нагрузки и перегрузок во время обслуживания и ремонта различных электрических разъемов.
• Это помогает в устранении и выявлении различных типов неисправностей и сбоев соединения, помогая минимизировать ущерб.

Типы распределительных устройств

Есть два основных типа распределительных устройств, которые необходимы для различных коммерческих, жилых и промышленных электрических соединений. Их

• Распределительное устройство в металлическом корпусе: Это заземленный металлический корпус из листовой стали высочайшего качества, в котором установлены различные типы автоматических выключателей.Это оборудование обычно размещается в помещении и используется для приложений среднего и низкого напряжения. Поскольку эти распределительные устройства используются внутри помещений, они должны быть заземлены надлежащим образом.
• Распределительное устройство в металлической оболочке: Распределительное устройство этого типа обычно размещается вне дома в жилых и промышленных электрических соединениях. Будучи атмосферостойкими по своей природе, они помогают защитить различные типы защитных реле, автоматических выключателей, трансформаторов тока и напряжения, счетчиков и шинопроводов.

Характеристики КРУ в металлической оболочке и в металлическом корпусе

Эти распределительные устройства обладают различными характеристиками, которые отличают их друг от друга. Вот некоторые из них:

Распределительное устройство в металлическом корпусе	Распределительное устройство в металлическом корпусе
Это распределительное устройство позволяет использовать различные отключающие устройства, а также стационарно установленное переключение.	Необходимо установить все типы устройств прерывания и переключения.
Задний и передний доступ не являются обязательными.	Это оборудование требует доступа спереди и сзади.
Разделение на секции не требуется.	Это распределительное устройство требует, чтобы все токоведущие части находились в разных и обозначенных отсеках.
Обычно в этом распределительном устройстве жалюзи не требуются.	Без жалюзи это распределительное устройство вообще не будет работать.
Отсеки расположены рядом друг с другом, и их можно легко открыть.	Отсеки примыкают друг к другу, поэтому легко открываются.

Применение распределительных устройств

Помимо знания различных характеристик этих двух распределительных устройств, важно знать, где эти распределительные устройства обычно используются.

Некоторые из областей применения этих распределительных устройств следующие:

• Промышленное распределение электроэнергии: Оба эти устройства используются на различных заводах и фабриках, где особое внимание необходимо уделять защите от перенапряжения и перегрузки.Эти распределительные устройства помогают в более лучшем и организованном распределении энергии между машинами в промышленном блоке.
• Производство солнечной энергии: Эти устройства также находят применение в различных фотоэлектрических установках. Поскольку регулирование напряжения и перенапряжения является обязательным в каждой солнечной энергетической установке, эти распределительные устройства регулируют прохождение электрического тока от основного блока к субблоку.
• Распределение электроэнергии в жилых домах: Эти распределительные устройства также устанавливаются в различных жилых комплексах и комплексах.Как правило, в этих местах используется комбинация нескольких распределительных устройств в металлическом корпусе и в металлическом корпусе. Эта комбинация помогает контролировать нагрузку и напряжение в зоне, а также способствует устранению неисправностей.
• Электростанции: Для главных и вспомогательных распределительных устройств требуются эти распределительные устройства для защиты различных типов электрических соединений. Производство и распределение электроэнергии предполагает использование различных типов автоматических выключателей и устройств защиты от перенапряжения, которые обычно входят в состав этих распределительных устройств.

Хотя оба этих распределительных устройства совершенно разные по своим характеристикам и характеру, их общей целью является управление и регулирование различных приложений среднего напряжения.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Распределительное устройство

НН / СН: Ultimate Guide

Распределительное устройство относится к совокупности электрических коммутационных устройств, функция которых заключается в переключении, управлении, измерении, регулировании, изоляции и защите электрических цепей и оборудования.Некоторые из продуктов, входящих в состав распределительного устройства, включают переключатели, автоматические выключатели, блоки предохранителей переключателя, подрядчиков, H.R.C. предохранители, разъединители нагрузки и автоматические выключатели утечки на землю (E.L.C. Bs). Эти устройства логически собраны и образуют распределительное устройство. Распределительное устройство может использоваться для устранения неисправностей на выходе, а также для обесточивания оборудования, чтобы можно было выполнять работу. Это оборудование имеет прямую связь с надежностью подачи электроэнергии.

Компоненты КРУ

Распределительное устройство

включает в себя защитные и переключающие устройства, которые включают предохранители, переключатели, автоматические выключатели, изоляторы, панели управления, реле, трансформаторы тока, трансформаторы напряжения, панели управления и другое сопутствующее оборудование.

Некоторое оборудование предназначено для работы в ненормальных и нормальных условиях. Некоторое оборудование также предназначено только для выполнения роли коммутации; следовательно, не может ощущать ошибок. Распределительное устройство позволяет включать и выключать генераторы, распределители, линии передачи, а также другое электрическое оборудование.

В случае отказа какой-либо части системы, например, короткого замыкания, через оборудование проходит сильный ток, что создает потенциальную угрозу для оборудования, а также вызывает прерывание обслуживания.Когда это происходит, распределительное устройство обнаруживает существующую неисправность перед отключением неисправной секции от остальной системы.

Развитие распределительного устройства

Распределительное устройство в основном используется для прерывания и переключения токов в ненормальных или нормальных условиях эксплуатации. Самая простая форма распределительного устройства, которую вы можете найти, — это тумблер, который используется не только для управления и защиты света, но и для другого оборудования в офисе или дома.В случае цепей с более высоким номиналом для защиты и управления цепью можно использовать предохранитель с высокой отключающей способностью (H.R.C.) и переключатель. Даже в этом случае распределительное устройство может быть нерентабельным в системах высокого напряжения до 33 кВ по двум причинам:

• Предохранитель не может успешно отключать большие токи короткого замыкания, возникающие в результате сбоев в системе.
• Если предохранитель перегорел, замена может занять больше времени, что приведет к прерыванию обслуживания потребителей.

В современных энергосистемах оборудование и линии проходят под высоким током и работают при высоком напряжении; таким образом, возникновение короткого замыкания может привести к серьезным повреждениям.Таким образом, сильные токи прерываются сильными токами короткого замыкания.

Основные характеристики коммутатора

Вот некоторые из важнейших характеристик распределительного устройства:

• Полная надежность — Продолжение взаимоподключения, а также увеличение мощности генерирующих станций требует установки надежного распределительного устройства. Включение распределительного устройства имеет первостепенное значение для повышения надежности. Таким образом, при возникновении неисправности в энергосистеме распределительное устройство должно работать, отделяя неисправную секцию от остальной цепи.
• Быстрая работа — При возникновении неисправностей в любом участке энергосистемы распределительное устройство должно работать быстро, чтобы предотвратить повреждение трансформаторов, генераторов, а также другого оборудования токами короткого замыкания. Когда неисправность не устраняется быстро, она может распространиться на другие исправные зоны, тем самым подвергая систему опасности полного отключения.
• Обеспечение для ручного управления –Надежное распределительное устройство должно иметь возможность ручного управления, при котором важная операция может выполняться с помощью ручного управления всякий раз, когда возникает сбой в электрическом управлении.
• Абсолютно определенная дискриминация — При возникновении неисправности в какой-либо части энергосистемы распределительное устройство должно иметь возможность различать исправную и неисправную секцию. Следовательно, он должен иметь возможность отделить неисправную секцию от системы, не оказывая влияния на исправную секцию, чтобы обеспечить непрерывность подачи питания.

Классификация КРУ

Распределительные устройства

классифицируются по уровню напряжения.Таким образом, существует три основных категории распределительных устройств:

• Распределительное устройство высокого напряжения (ВН)
• Распределительное устройство среднего напряжения (MV)
• Распределительное устройство низкого напряжения (НН)

Распределительное устройство и защита

Предохранители, которые можно перемонтировать, и переключатели низкого напряжения используются для ручного замыкания и размыкания электрической цепи в доме, где электрический предохранитель защищает электрическую цепь домашнего хозяйства от коротких замыканий, а также от перегрузки по току.

Следовательно, электрические цепи, включающие системы электропитания высокого напряжения, требуют защитных устройств и переключателей. Однако в системах сверхвысокого и высокого напряжения схемы защиты и переключения могут оказаться слишком сложными для надежного и безопасного прерывания тока короткого замыкания.

Кроме того, с коммерческой точки зрения, электроэнергетические системы требуют устройства измерения, регулирования и управления. Вся эта система в совокупности называется распределительным устройством и защитой энергосистемы.Таким образом, электрические распределительные устройства получили развитие в различных формах.

Защита распределительного устройства играет важную роль в современной сети энергосистемы от генерации до передачи и распределения. Устройство, которое используется для переключения или прерывания протекания тока в системе защиты распределительного устройства, называется автоматическим выключателем, которым также можно управлять вручную. Автоматический выключатель обнаруживает неисправные состояния в системе через реле защиты, когда реле срабатывает по ложному сигналу от трансформатора напряжения или трансформатора тока.

Помимо сети энергосистемы, распределительное устройство может также потребоваться в промышленных проектах, промышленных объектах, коммерческих и жилых зданиях.

Распределительное устройство НН

Распределительное устройство низкого напряжения — это электрическое распределительное устройство, рассчитанное на 1 кВ. Таким образом, термин «распределительное устройство низкого напряжения» в совокупности относится к H.R.C. предохранители, автоматические выключатели низкого напряжения, электрические изоляторы разгрузки, переключатели, автоматические выключатели утечки на землю, автоматические выключатели в литом корпусе (MCCB) и миниатюрные автоматические выключатели (M.C.B.). То есть все аксессуары, необходимые для защиты низковольтной системы. Распределительное устройство низкого напряжения в основном используется в распределительном щите низкого напряжения. Система состоит из следующих частей:

• Доходы
• Субподоходник
• Кормушки

Основные функции распределительного устройства низкого напряжения

Роль распределительного устройства низкого напряжения включает в себя следующее:

• Электрозащита — Гарантирует защиту элементов цепи от механических и термических нагрузок.Он также обеспечивает защиту людей в случае выхода из строя изоляции. Он защищает электроприборы, а также устройства, на которые подается электричество.
• Изоляция частей установки — Это направлено на отсоединение схемного оборудования от остальной системы, которая находится под напряжением, чтобы позволить работать с изолированной частью, обеспечивая при этом безопасность.
• Дистанционное или местное переключение — Функция управления распределительным устройством дает возможность для модификации загруженной системы персоналом операционной системы в соответствии с изложенными требованиями.Он включает в себя функциональный контроль, техническое обслуживание энергосистемы и аварийное переключение.

Работа распределительного устройства низкого напряжения

Как проверить, испытать и измерить низковольтное распределительное устройство

Вот некоторые общие сроки проверки и технического обслуживания распределительного устройства низкого напряжения:

• Общий осмотр следует проводить ежегодно, уделяя внимание всем компонентам
• Фидеры двигателя и стартера (отходящие), вводы и обмотки должны проверяться каждые четыре года
• Правильность работы вольтметра следует проверять каждые четыре года
• Осмотр отсеков сборных шин следует проводить каждые восемь лет
• Корректировка амперметра должна выполняться каждые четыре года
• Условную оценку наружного оборудования следует проводить каждые два года

Для проведения испытаний и обслуживания распределительного устройства низкого напряжения необходимо соблюдать следующие сроки:

• Фидеры (ввод, переключатели, шины)
  Операционные системы, управляющее оборудование, блокировки и защитное оборудование необходимо проверять каждые четыре года.
• Системы сборных шин
  Сопротивление изоляции, болты на сопротивление крутящему моменту и воздуховоды следует проверять каждые восемь лет
• Питатели для мотора
  • Затяжка кабеля и блокировка вытяжки — каждые четыре года
  • Защита от замыканий на землю и тепловых замыканий — каждые четыре года
  • Тепловая защита категории «е» — каждые 3 года
  • Перезапуск — каждые четыре года
  • Сопротивление изоляции — каждые четыре года
• Питатели (простые)
  • Отключение — каждые четыре года
  • р.CD. при фиксированной нагрузке (следить за перегревом) — каждые четыре года
  • Вытяжка блокировки, герметичность кабеля — каждые четыре года

Распределительное устройство среднего напряжения

Распределительное устройство, способное работать от 3 до 36 кВ, называется распределительным устройством среднего напряжения. Они бывают разных типов, например, в металлическом корпусе для улицы, в помещении в металлическом корпусе, а также в наружном исполнении без металлического корпуса.

Режим отключения этого распределительного устройства может быть S.F., масло и вакуум, при этом основным требованием сети средней мощности является отключение тока при возникновении неисправности, независимо от типа выключателя, который используется системой распределительного устройства среднего напряжения.

Функции распределительного устройства среднего напряжения

Распределительное устройство среднего напряжения должно выполнять следующие функции:

• Обрыв тока короткого замыкания
• Коммутационные емкостные токи
• Коммутация индуктивных токов
• Выполнение нормального включения / выключения
• Другие специальные приложения

В конечном счете, все упомянутые функции должны выполняться с высокой степенью надежности и безопасности.

Работа КРУ среднего напряжения

Как проверить, испытать и измерить распределительное устройство среднего напряжения

Различные компоненты, составляющие распределительное устройство среднего напряжения, необходимо проверять в рамках текущего обслуживания. Обычно осмотр и техническое обслуживание проводятся по истечении определенного периода времени, а именно:

• Общий осмотр — Все компоненты необходимо проверять ежегодно
• Отсеков сборных шин — каждые восемь лет
• Внутренние кабельные коробки, внутренние предохранители, внутренние C.B.’s — Каждые четыре года
• Правильность показаний вольтметра — Каждые четыре года
• Правильность показаний амперметра — Каждые четыре года
• Прочие измерительные системы — через четыре года

Тестирование и обслуживание

С точки зрения тестирования и технического обслуживания допустимая продолжительность, по истечении которой система должна быть подвергнута тестированию и техническому обслуживанию, составляет:

• Ductor test — четыре года
• Диэлектрическая прочность — восемь лет
• Расстояние между контактами (SF6, вакуум) — четыре года
• Тепловая защита категории «е» — три года
• Диэлектрическое испытание масла — четыре года
• Перезагрузка — четыре года
• Сопротивление изоляции — четыре года

Системы шинопроводов

• Проверка правильности Квар, кВт и измерение максимальных требований системы — четыре года
• Сопротивление изоляции, сопротивление крутящему моменту, доктора и диэлектрическая прочность — восемь лет

Реставрация

• Замена, фильтрация масла, а также замена компонентов — при необходимости
• Смазка всех компонентов оборудования — четыре года

Важность плановых проверок и регулярного технического обслуживания распределительного устройства

Когда распределительное устройство устанавливается в среде с кондиционированием воздуха, хорошей вентиляцией и чистотой, оно не требует значительного обслуживания.Однако при остановке завода необходимы серьезные проверки. Инспекции обычно включают: —

• Проверка операций блокировки
• Определение износа контактов
• Наблюдение за настройками перегрузки
• Проверка размера используемых предохранителей
• Внимание к возможному перегреву
• Проверка на наличие коррозии или грязи на компонентах распределительного устройства.

При проверке защитных устройств, контактных расстояний вакуумных баллонов и уровней масла в автоматическом выключателе необходимо уделять много внимания проверке защитных устройств, чтобы убедиться, что все они соответствуют спецификациям производителя.

Даже в этом случае исключения могут быть предоставлены распределительному устройству, которое часто работает и техническое обслуживание которого зависит от общего количества часов работы. Кроме того, необходимо следить за тем, чтобы изоляция распределительного устройства среднего напряжения и контрактные цепи были на месте. Распределительное устройство с элегазовой изоляцией — еще одно исключение, которое следует обслуживать в соответствии со спецификациями производителя. Следовательно, производитель должен контролировать всестороннее техническое обслуживание. Если распределительное устройство устарело, необходимо провести условную оценку, чтобы определить, могут ли устройства работать дальше.

Где используются распределительные устройства низкого и среднего напряжения

Распределительные устройства

могут использоваться в различных областях, в том числе:

• Промышленное распределение электроэнергии на заводах и заводах, где необходимо уделять внимание защите от перегрузок и перенапряжения. Распределительное устройство помогает в обеспечении организованного и лучшего распределения энергии в машинах внутри промышленного блока.
• Производство солнечной энергии, где регулирование перенапряжения и напряжения является обязательным, поскольку оно регулирует поток электрического тока от основного блока.
• Электростанции — Главные и вспомогательные распределительные устройства, нуждающиеся в защите для различных электрических соединений.
• Распределение электроэнергии в жилых помещениях — Распределительные устройства могут устанавливаться в жилых комплексах или местах, где есть комбинация распределительных устройств в металлическом корпусе и в металлическом корпусе.

В целом электроэнергия — жизненно важная часть жизни. Следовательно, распределение электроэнергии должно производиться надежно и безопасно. Уровни безопасности могут поддерживаться на различных распределительных устройствах, а также на подстанциях путем установки механизмов и устройств безопасности.Хотя многочисленные механизмы могут помочь защитить электрические соединения в промышленных и жилых районах, использование распределительного устройства рекомендуется из-за его характеристик и функций.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.
