Всем в деревне поставили «умные» электросчетчики. Некоторые мужики приуныли. | Реконструкция деревенского дома
Жизнь не стоит на месте даже в деревне и «нанотехнологии» смело входят в жизнь простых жителей, а так же в их кошельки, при это оставляя много вопросов.
Был тут в деревне в отпуске и наблюдал, как в нашу деревне приехала ватага электриков аж на 3 уазиках. Отрубили на всей нашей улице свет на 8 часов, достали длинные лестницы, какие-то коробки и молча начали методично вешать какие-то ящики на каждый столб достаточно высоко.
Все это продолжалось 2 дня.
Пришли и ко мне на участок. Оказалось, что ставят новые «умные» электросчетчики высоко на ввод каждого дома в деревне.
Пытался их разговорить насчет этих счетчиков, что и как, но люди сразу видно были не настроены на откровенные беседы. Типа, мы пока только просто ставим, так как подрядная организация у местного РЭС.
Ну ставим, так ставим.
Ставят они на границе балансовой ответственности, так что у меня вопросов не было.

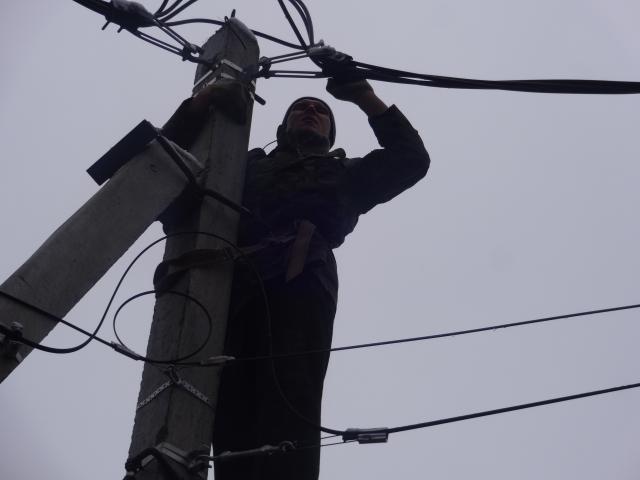

Достали свои мега лестницы и дело пошло. Кстати, у кого был старый ввод из не изолированных проводов, то меняли бесплатно на СИП.
надо такую же лестницу купитьнадо такую же лестницу купить
Другая бригада ставила у других домов
Тетки моей меняют. У нее вообще 2 лицевых счета, так что тоже поставили 2 счетчика.Тетки моей меняют. У нее вообще 2 лицевых счета, так что тоже поставили 2 счетчика.
А еще один специалист расположился около нашего старого трансформатора и повесил туда 2 больших ящика с оборудованием
Что там внутри неведомоЧто там внутри неведомо
Слева ящик с 2 антеннами, справа ящик для уличного освещения, но его нет. Наш трансформатор 1979 г. рождения.Слева ящик с 2 антеннами, справа ящик для уличного освещения, но его нет. Наш трансформатор 1979 г. рождения.
Один ящик был с 2 антеннами
связь идет на частоте 2400 мГцсвязь идет на частоте 2400 мГц
Как обычно после установки оставили срач за собой.
Неоднократно это наблюдал.
Хлопцы в это время закончили работу на моем столбе и в итоге там появилось 2 любопытных девайса под названием «Миртек»
Это мой счетчик 3 фазныйЭто мой счетчик 3 фазный
Это счетчик соседа однофазныйЭто счетчик соседа однофазный
Что в итоге получилось?
Каждый дом получил «умный» электросчетчик «Миртек». Счетчики разные в зависимости от того, у кого однофазный ввод, у кого трехфазный.
На моем столбе повесили счетчик и моему соседу, хотя до его столба 40 метров. Про потери и границу балансовой ответственности еще предстоит выяснить.
Счетчики висят высоко, поэтому для снятия их показаний выдают пульт управления. Нам пока ничего не выдавали, ничего не объясняли и вообще с этими счетчиками дело мутное. Вешают их практически подпольно, максимально быстро, на вопросы не отвечают и отсылают в свой РЭС.
Вот в нашей районной газете даже жители пожаловались нашему губернатору
Почему их называют «умные»?
Каждый счетчик имеет 2 канала радиосвязи.
Один канал с пультом управления, который находится у абонента и один канал для связи с главным ящиком, который находится на трансформаторе. Соответственно, показания может контролировать как абонент, так и энергосбыт. Показания счетчиков передаются видимо в какой-то центр для обработки и выставления счетов абонентам. Счетчики имеют защиту от взлома, т.е. если кто-то попытается в них влезть, то информацию об этом получат электрики. Я так понял, что они имеют двойную защиту. Если вскрыть клеммную коробку и сам корпус.
Устройство обеспечивает учёт:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
А самое главное счетчик может по команде отключить вам ввод электричества в дом!
Еще возможно всех сразу переведут на многотарифный учет энергии, хотя это выбор абонента.
Счетчики идут предустановленными и чтобы поменять надо будет вызывать электрика.
Исходя из этого я и написал, что некоторые мужики у нас приуныли, потому что воруют электричество и что теперь делать видимо будут крепко думать. Слава богу у нас не СНТ, так что вопрос не стоит остро, но факты имеются. Один даже газ себе нахаляву подключил, в итоге оштрафовали на 200 тысяч.
Так что ждем теперь дальнейшего развития событий. Можно ли оставить старый счетчик? Будут ли оформлять документы на новые счетчики, пока одни вопросы.
Как вы знаете вовсю идет обсуждение социальных норм потребления электроэнергии в стране, так что такие счетчики будут только в помощь энергетикам. А введение таких норм это только вопрос времени.Есть ли пользователи таких «умных» счетчиков? Поделитесь опытом. Нужен ли он или можно отказаться и пользоваться старым?
Ну, а пока счетчики ставили 2 дня и отрубали электричество по 8 часов мы спасали наш холодильник с помощью нашего аварийного генератора.
ПРОДОЛЖЕНИЕ ИСТОРИИ. Приехали электрики вручать пульт……
Спасибо, что дочитали! Впереди еще много интересного!
Полный каталог публикаций на канале
Если понравилось, то ставьте лайк!
Подписывайтесь на канал!Что еще можно прочитать на моем канале по тематике:
Подключил электричество 15Квт к деревенскому дому
Переделал ввод электричества в дом
Выбор системы заземления для деревенского дома
Моя схема электрики в доме
Решил спрятать все коммуникации под землей на участке

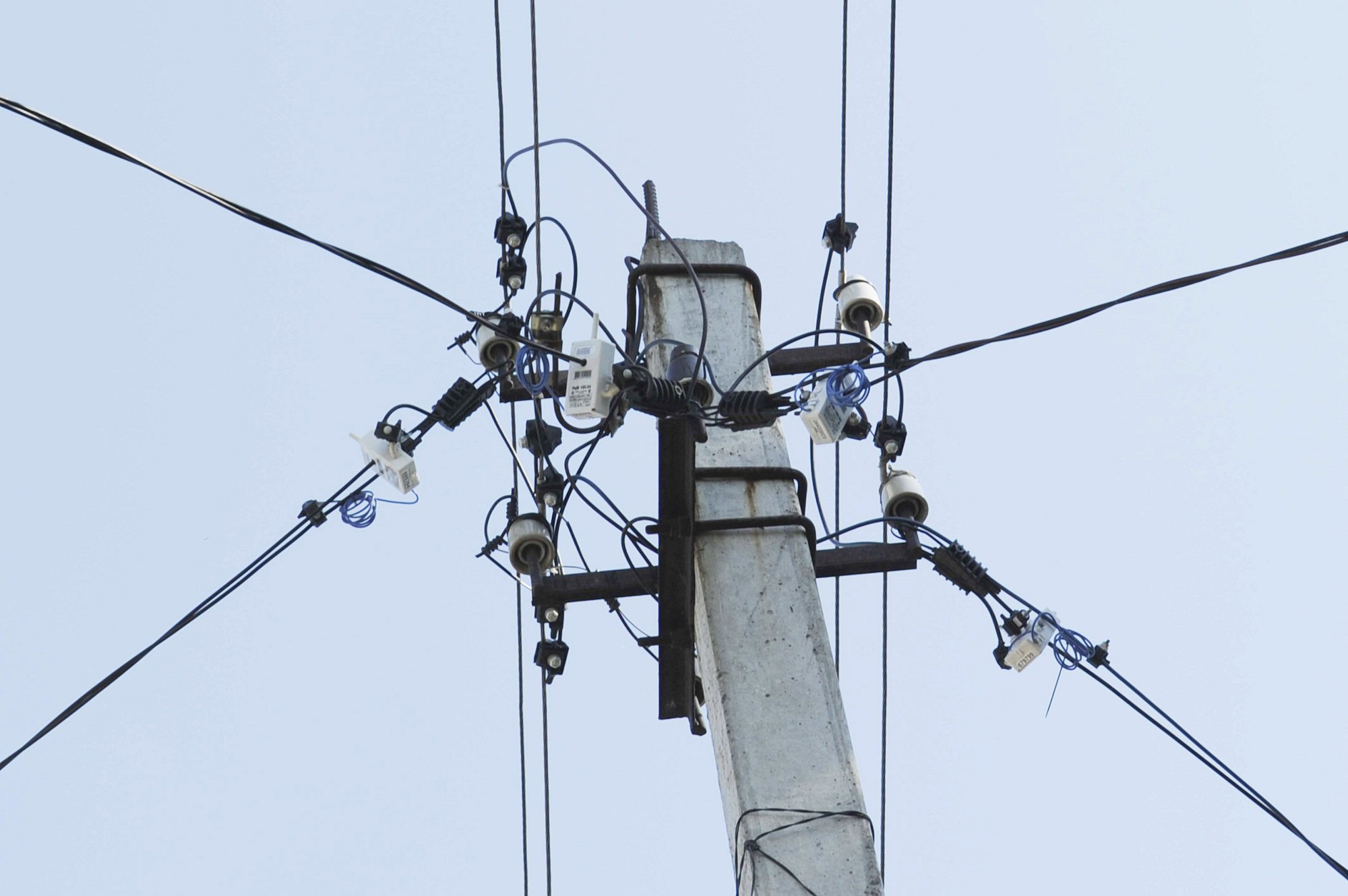

Счетчики на столбах: законность или беззаконие?
В редакционной почте нет-нет, да и встречаются письма об установке энергоснабжающей компанией (в нашем случае — КРЭКом) электросчетчиков на улице, на столбах. Жители частного сектора жалуются на полную неразбериху в этом вопросе: и считают эти счетчики якобы неправильно — есть расхождения между показаниями домашнего и уличного счетчиков, да и сами показания никак не снимешь на высоте пяти-восьми метров, и никаких договоров с людьми энергоснабжающая компания толком не подписывает.
Однако энергетики убеждали людей, что это необходимая процедура или вообще «украшали» столбы тихой сапой.
Как это часто не совпадает
Зачем вообще придумали выносить счетчики на столбы? Энергетики аргументируют: для беспрепятственного доступа их сотрудников к электросчетчику для осмотра, проверки и снятия показаний. Но это, думаю, лишь половина правды, а на самом деле, главное в этом деле — борьба сетевиков с воровством электроэнергии.
Конечно, если воруют, то никто не запрещает энергетикам за свой счет устанавливать контрольные счетчики на столбе и контролировать расход электроэнергии в доме, что во многих случаях и происходит.
Мой коллега живет в частном доме. Говорит, год назад пришло уведомление, где говорилось о том, что такого-то числа в такое-то время они должны быть дома, так как им будут устанавливать электросчетчик на уличном столбе. Они, понятно, удивились: а зачем? Но будучи законопослушными, отпросились с работы. Но прождали зря — в назначенное время никто не приехал.
Однако спустя некоторое время счетчик все же появился на столбе рядом с домом, как и у других соседей — теперь вся улица в счетчиках. Радует одно: за их установку денег с людей не требуют (во всяком случае мне неизвестны такие случаи). Этакие бесплатные дублеры. Никаких договоров люди не подписывали, а расчетным для них по-прежнему остается домашний счетчик, правда, его показания часто не совпадают с показаниями уличного — цифры не в пользу собственников.
Почему врет счетчик?
Почему так происходит? Дело в том, что сам факт установки прибора учета электроэнергии на улице — грубое нарушение ПУЭ (правил установки электроприборов). Это скрижали электриков, и все, что не отвечает этим правилам, — незаконно.
Так вот, в пункте 1.5.27 главы 5 этих правил (ПУЭ) чётко сказано, что счётчики должны устанавливаться в сухих помещениях, с диапазоном температур от 0°С до +40°С. А если он стоит на улице, то постоянно будет подвергаться постоянному воздействию атмосферных явлений: дождя, снега, жары.
Говорят, даже герметичный щит не способен защитить размещённое в нём электрооборудование от жары, конденсата и мороза. Что уж говорить об обычном щите! И если температура опускается ниже нуля, счётчик перестаёт нормально работать и начинает «врать». Как рассказывают сами электрики, появляется погрешность, доходящая до 10% не в пользу потребителя. Да, справедливости ради скажем, что теми же правилами допускается наружная установка, но в отапливаемых шкафах. Очень сомневаюсь, что кто кто-то у нас будет обогревать эти шкафы.
Мой коллега говорит, что пока у них нет разногласий с сетевиками: платят по домашнему счетчику, а сетевая компания не считает их должниками.
Старый «друг» лучше нового
Однако есть случаи, когда отношения энергетиков с жителями частного сектора «перестают быть томными». Так, в августе Канским городским судом было рассмотрено исковое заявление от Дмитрия Исакова (имя и фамилия изменены) к АО «КрасЭКо», канскому филиалу АО «КрасЭКо» и к ПАО «Красноярскэнергосбыт».
Суть истории такова: Исаков возмутился тому, что АО «КрасЭКо» в одностороннем порядке решило заменить его электросчетчик на новый — никаких заявлений человек не писал, его все устраивало. У истца появилось несколько претензий. Например, Исаков считает, что акт был составлен контролером предприятия с грубыми нарушениями законодательства. А именно: он как потребитель не был уведомлен о дате и месте приемки прибора учета, и допуск нового счетчика в эксплуатацию прошел без его участия. Кроме того, Исаков считает установку второго счетчика на опоре на высоте 8 метров не соответствующей тем самым нормативам ПУЭ, о которых мы говорили выше. По мнению Дмитрия, устанавливать границу раздела сетей на высоте 8-10 метров, да к тому же на дороге общего пользования, незаконно и неразумно. Трудно не согласиться: заявленная энергетиками забота о сохранении от воров лишает потребителя возможности контролировать показания электросчётчика. Также Дмитрий полагает, что граница балансовой принадлежности сторон должна быть на вводе в дом, а именно: на улице до фасада дома (а не опоры) — зона ответственности сетевой компании, а уже от фасада дома — ответственность его как собственника.
Истец потребовал признать акт незаконным и при расчете за потребленную электроэнергию использовать старый счетчик.
А теперь самое главное. АО «КрасЭКо» добровольно исполнило требования истца, что само по себе говорит о его правоте, и производство по делу было прекращено. Исаков — немногий из нас, кто захотел и смог через суд отстоять свои права потребителя электроэнергии. Как сказал классик, его пример — другим наука. С «хотелками» частников можно и нужно бороться, так основная задача любой коммерческой структуры — извлечение прибыли.
Читайте также —
Что делать — не знаю
Установка счетчика на столбе: проблемы и решения
Проблема установки уличных электросчетчиков в первую очередь касается граждан, проживающих в частных домах и желающих провести к своему жилищу электричество.
В последнее время большинство сбытовых компании стали требовать от владельцев частных домов устанавливать счетчики не внутри здания, а снаружи.
Этим они как бы перенимают зарубежный опыт, где счетчики устанавливаются на фасадах здания, либо на каком-нибудь элементе ограждения.
- Во-первых, к счетчику имеют доступ, как сам владелец, так и контролирующее лицо.
- Во-вторых, таким образом решается проблема самовозгорания агрегата.
- В-третьих, благодаря тому, что за рубежом счетчики устанавливают преимущественно в специальные шкафы, вероятность поражения электрическим током по неосторожности крайне мала.
Установка счетчика на столбе, фасаде, опоре: основные проблемы
В нашей стране неправильная и незаконная установка счетчика на столбе, фасаде, или опоре линии электропередач является основной проблемой. В большинстве случаев они устанавливаются с грубыми нарушениями техники безопасности и представляют реальную угрозу для населения.
Нужно запомнить раз и навсегда несколько несложных правил при установке счетчиков, которые значительно облегчат дальнейшее эксплуатирование прибора.
- Установка счетчика должна производиться в специальный шкаф, защищающий прибор от перепадов температур в зимнее время. Рабочими температурами для уличных счетчиков считается диапазон от 0 до +40 градусов.
- Конструкция, к которой будет крепиться короб должна иметь большую прочность и жесткость.
- Нужно заранее определить места вероятного повреждения кабеля и предпринять все меры для его защиты – изолировать или укрепить специальными материалами.
- Конечно же, нужно определиться и с видом самого устройства. Например, установленный индукционный счетчик при низких температурах может выдавать погрешность в расчетах до 10 процентов и зачастую не в пользу владельца.
- И наконец, главная проблема – самостоятельно устанавливать счетчик нельзя! Для этого нужно подать заявку в соответствующую организацию, после чего вас непременно подключат. Но и здесь не все так просто.
Борьба с нечестными компаниями
Правила установки электроприборов различного назначения, в том числе и устройств учета электроэнергии, регламентируется специальным документом, называемом «Правила устройства электроустановок».
Технические условия, выдаваемые многими энергосберегающими компаниями сегодня, кардинально противоречат данным Правилам!
Согласно Правилам, установка счетчика производится в сухом помещении в специальные шкафы. Температура в помещении не должна быть ниже 0 и выше +40 градусов. В случае если помещение не отапливается, шкаф должен быть оборудован каким-либо элементом подогрева для обеспечения комфортной температуры работы не выше +20 градусов. Большинство же компаний с успехом игнорируют данные рекомендации, вынуждая владельцев монтировать счетчики где угодно, только не там где нужно.
Также некоторые сбытовики предписывают устанавливать уличные счетчики на высоте 3 и более метров. Можно только представить, как трудно будет владельцам снимать показания прибора. Многие компании считают, что таким образом устройство находится в полной безопасности от внешних посягательств, не учитывая, правда тот факт, что навыки альпинизма есть далеко не у всех.
Последнее нарушение вплотную связано с Гражданским кодексом, согласно которому, любой владелец несет ответственность за сохранность своего имущества. Вынуждая устанавливать счетчик на улице, сбытовая компания лишает владельца этого права. Теперь он будет доступен для любого, желающего позариться на чужое добро.
Таким образом, установка счетчика на столбе, фасадах и линиях опор может считаться незаконной.
Пути решения проблемы
При заключении соглашения на установку уличных счетчиков со энергосбытовой компанией рекомендуется внимательно читать договор, где специальными условиями оговаривается граница балансовой принадлежности – собственно точка установки прибора.
В случае если такое место указано на улице, владелец вправе потребовать определить местоположение счетчика в собственном доме, не забывая при этом грамотно апеллировать вышеприведенными доводами.
Место установки счетчика в СНТ (на столбе, на стене дома или внутри)
По-умолчанию счетчики устанавливаются внутри дома. Вот, что об этом сказано в ПУЭ 7:
7.1.62. Расчетные счетчики для общедомовой нагрузки жилых зданий (освещение лестничных клеток, контор домоуправлений, дворовое освещение и т.п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ.
Если такое невозможно по каким-либо соображениям, можно произвести вынос счетчика электроэнергии на столб, но тогда нужно будет обеспечить защиту от посторонних лиц, атмосферных осадков, жары и холода. Смотрим в ПУЭ:
1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С. Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С.
В этом случае высота установки должна соответствовать требованию:
1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
Если правление СНТ заставляет устанавливать счетчики на столбах снаружи здания (или на фасаде дома), вы вправе отказаться.
Счетчик — ваше личное имущество и только вам решать, выносить ли его за пределы здания или нет. Решение общего собрания на ваше имущество также не распространяется.
Кроме того, если все-таки установить счетчик на даче на столб, то кто будет оплачивать круглосуточную работу отопления внутри шкафа со счетчиком в холодное время года? И как эта дополнительная нагрузка отразится на трансформаторной подстанции?
Требования к приборам учета и их установке
Приборы учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно — измерительные системы и их линии связи) и соединенных между собой по установленной схеме.
Счетчик электрической энергии — электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока.
Единицей измерения является кВт*ч или А*ч.
Расчетный счетчик электрической энергии — счетчик электрической энергии, предназначенный для коммерческих расчетов между субъектами рынка.
Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.
Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) сетевой организации и потребителя. В случае если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, объем принятой в электрические сети (отпущенной из электрических сетей) электрической энергии корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности электрических сетей до места установки прибора учета, если соглашением сторон не установлен иной порядок корректировки.
Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.
Не разрешается устанавливать счетчики в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.
Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
Требования к расчетным счетчикам электрической энергии
Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу сетевой организации.
На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет.
Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора.
В соответствии с разделом «Правила организации учета электрической энергии на розничных рынках» «Основных положений функционирования розничных рынков электрической энергии», утвержденных Постановлением Правительства РФ от 04.05.2012 № 442, требования к контрольным и расчетным приборам учета электроэнергии, в зависимости от групп потребителей, должны быть следующими:
| Объект измерений |
Классы точности, не ниже, для: |
|||
|---|---|---|---|---|
|
Прибор учета активной энергии |
Прибор учета энергии |
Трансформатор тока |
Трансформатор напряжения |
|
|
Объекты сетевых предприятий |
||||
| Линии электропередачи 220 кВ и выше | 0,2S | 0,5 (1,0) | 0,2S | 0,2 |
| Линии электропередачи и вводы 35 — 110 кВ | 0,5S 0,2S* | 1,0 | 0,5S | 0,5 |
| Линии электропередачи и вводы 6 — 10 кВ с присоединенной мощностью 5 МВт и более | 0,5S | 1,0 | 0,5S | 0,5 |
| Отходящие линии и ввода 0,4 кВ | 0,5 | 1,0 | 0,5 | - |
|
Объекты потребителей электрической энергии |
||||
| Потребители мощностью 100 МВт и более | 0,2S* | 0,5 (1,0) | 0,2S* | 0,2* |
| Потребители мощностью >670 кВт (до 100 МВт) | 0,5S | 1,0 | 0,5S* | 0,5 |
| Потребители мощностью <670 кВт при присоединении: | ||||
|
0,5S | 1,0 | 0,5S* | 0,5 |
|
0,5S* | 1,0 | 0,5S* | 0,5 |
|
1,0* | 2,0 | 0,5 | - |
|
1,0* | — | 0,5 | - |
| Потребители — граждане | 2,0 | — | 0,5 | - |
* — при новом строительстве или модернизации.
|
||||
- Для потребителей, присоединенная мощность которых превышает 670 кВт, устанавливаются приборы учёта, позволяющие измерять почасовые объёмы потребления электрической энергии, класса точности 0,5S и выше.
- Для потребителей, присоединенная мощность которых не превышает 150 кВ•А, должны использоваться ПУ, позволяющие учитывать приём активной электроэнергии не менее чем по 4 тарифам. Для присоединений, работающих в реверсивных режимах, выбираются приборы учёта с возможностью фиксации количества электроэнергии по приёму и по отдаче.
- Для потребителей, присоединенная мощность которых превышает 150 кВ•А, учёт должен осуществляться по активной и реактивной электроэнергиям (для реверсивных присоединений — по приёму и отдаче) не менее чем по 4 тарифам.
- Для потребителей, присоединенная мощность которых превышает 670 кВт, для измерения почасовых объёмов потребляемой электроэнергии, а также для потребителей с любой присоединённой мощностью, рассчитывающихся по двухставочным тарифам и одноставочным тарифам, дифференцированным по числу часов использования заявленной мощности, с целью измерения и регистрации фактических значений мощности и определения годового числа часов использования заявленной мощности, вновь устанавливаемые ПУ должны быть электронными, с энергонезависимой памятью, позволяющей хранить профиль нагрузки, настроенный на 30 минутные интервалы.
Глубина хранения профиля мощности не менее 35 суток. ПУ должны иметь функцию резервного питания.
Глубина хранения профиля мощности не менее 35 суток. ПУ должны иметь функцию резервного питания.Схемы подключения электросчетчиков*
Схема подключения однофазного электросчетчика
Схема подключения трехфазного электросчетчика к трехфазной 3-х или 4-х проводной сети
Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока к трехфазной 3-х или 4-х проводной сети
Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока и трех трансформаторов напряжения к трехфазной 3-х или 4-х проводной сети
* — представленные выше схемы подключения электросчетчиков являются типовыми и могут отличаться в зависимости от завода-изготовителя и места установки. При установке электросчетчика необходимо руководствоваться паспортом завода-изготовителя на данное изделие.
Требования к измерительным трансформаторам
Класс точности трансформаторов тока и напряжение для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.
Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.
Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами.
Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.
Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.
Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5.
Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков.
Трансформаторы напряжения, используемые только для учета и защищенные на стороне высшего напряжения предохранителями, должны иметь контроль целости предохранителей.
При нескольких системах шин и присоединении каждого трансформатора напряжения только к своей системе шин должно быть предусмотрено устройство для переключения цепей счетчиков каждого присоединения на трансформаторы напряжения соответствующих систем шин.
На подстанциях потребителей конструкция решеток и дверей камер, в которых установлены предохранители на стороне высшего напряжения трансформаторов напряжения, используемых для расчетного учета, должна обеспечивать возможность их пломбирования. Рукоятки приводов разъединителей трансформаторов напряжения, используемых для расчетного учета, должны иметь приспособления для их пломбирования.
Электрическое оборудование. Кто за что несет ответственность?
Углубляемся в понятие общей долевой собственности и разбираемся, что в местах общего пользования и квартирах принадлежит жильцам (за что они несут непосредственную ответственность, ремонтируют или меняют за свой счет), а за что отвечает эксплуатирующая организация.
В данной статье речь пойдет об электрооборудовании.
Для начала разъясним, что электричество в квартиру попадает посредством целого ряда специального оборудования — по электропроводам (кабелям), которые подключаются к электрическому счетчику, распределяющему электричество потребителям через коммутационные автоматы. Кабели расходятся по стоякам от распределительного устройства по всем этажам в доме. Распределительное устройство находится в электрощитовой в подвале каждого дома. От него электричество идет в квартиру, уходя на вводные автоматы (по одному на каждую квартиру), отсюда электричество по проводам подходит к счетчикам, которые и определяют расход электроэнергии в каждой квартире.
Собственник, заселяясь в квартиру, должен заключить договор с энергоснабжающей организацией. Договор считается заключенным с момента первого фактического подключения электроустановки абонента к присоединенной электрической сети. Если собственник квартиры меняется, то он обязан в течение 10 календарных дней со дня получения правоудостоверяющих документов на квартиру либо договора найма жилого помещения обратиться в энергоснабжающую организацию для заключения договора.
На фото показаны электронные счетчики. Они отличатся от индукционных возможностью суммировать дневной и ночной тариф, измерять мощность, видеть дату и время, а также архив (когда и сколько потреблялось электричества). Все, что вам нужно о них знать, – это то, что они имеют гарантию, а также межповерочный интервал.
О гарантии. В зависимости от производителя срок гарантии может быть разный. Как правило, до 5 лет. Если счетчик вышел из строя в гарантийный период, тогда собственник должен вызвать представителя «Энергосбыта» для распломбировки и снятия последних показаний и уже затем обратиться к производителю за устранением дефектов (если дом новый, обычно это организация-застройщик). Если же счетчик сломался за рамками гарантийных обязательств, схема похожая. Сначала нужно вызвать специалиста для распломбировки счетчика и затем самостоятельно решить, как дальше поступить с оборудованием: отдать в ремонт любой организации, которая занимается данным видом работ, или же непосредственно в «Энергосбыт».
В этом случае ремонт оплачивается самим жильцом. Электроэнергия за время отсутствия счетчика рассчитается по среднему показателю.
Счетчики имеют межповерочный интервал, который должны соблюдать жильцы. Он составляет 8 лет. По истечению этого срока потребитель должен обратиться в энергоснабжающую организацию для поверки счетчика. Все условия прописаны в договоре с «Энергосбытом». Если счетчик неисправен, то он устанавливается на средства жителей. Если счетчик исправен, тогда после поверки сотрудники «Энергосбыта» возвращают его обратно.
Если собственник сомневается в правильности показаний счетчика, он может обратиться в энергоснабжающую организацию в любой момент. После направления заявки в 5-дневный срок «Энергосбыт» обеспечивает проверку счетчика и при необходимости направляет прибор на внеочередную поверку. Если организацией будет установлен факт безучетного потребления электричества, то ремонт, замена, поверка, восстановление электропроводки, пломб на коммутационных аппаратах или клеммниках, установленных в электрических схемах, на дверях ячеек с измерительными трансформаторами напряжения, производится за счет абонента.
Если говорить о принадлежности оборудования и ответственности за него, то:
щиток — общая собственность всех жильцов дома до распределительной коробки, но обслуживанием его занимается ЖЭС. Специалисты производит замену в случае выхода какого-то механизма из строя, а также плановый осмотр раз в год;
счетчик — собственность конкретного жильца. Обслуживанием занимается «Энергосбыт», либо сам жилец по своему усмотрению (выбирает подрядные организации для ремонта и т.д.)
Несмотря на то, что все это электрооборудование — собственность жильцов, доступа к нему у них нет. Ключ, запирающий его, находится у обслуживающей организации, поскольку доступ в электрощитовую разрешен только специалисту, имеющему специальное разрешение. Жильцы же могут только открывать верхнюю дверцу и включать автомат, если его выбило.
— В электрощитовой может находиться специалист не ниже третьей группы допуска по электробезопасности.
Если житель хочет сверить показания, мы поступаем таким образом: фотографируем и показываем фото жильцу, вносим в журнал и затем передаем эти показания в «Энергосбыт»,— поделился методами работы главный инженер ЖЭС№15 Александр МЕЛЮК.
Существуют различные проекты домов. Например, со щитками прямо в квартирах. Ответственность за состояние квартирных щитков несет ЖЭС, несмотря на то, что щиток находится внутри квартиры. Это, как поясняет главный инженер, всего лишь проект дома, создающий небольшие неудобства для коммунальников, ведь для осмотра необходимо попасть в квартиру. А вот за состояние внутриквартирной проводки и другого электрооборудования в квартире (выключатели, розетки и пр.) отвечает собственник жилья. Любая модернизация оборудования — это платная бытовая услуга, например, установка УЗО (устройство защитного отключения и пр).
— Если что-то происходит с проводкой в вашей квартире, вы можете обратиться в службу 115 либо непосредственно в ЖЭС с заявкой о платных бытовых услугах.
Сумма об оплате может быть включена в счет-извещение, либо потребитель может оплатить ее в кассе (на расчетный счет предприятия). Мы всегда поясняем жильцам, что лучше в случае чего обращаться к нам, ведь мы даем гарантию на свои работы, которая будет действовать даже если человек не сохранил заказ-договор. В диспетчерской числятся все заявки, и мы всегда можем отследить сроки выполнения той или иной работы. Кстати, наши мастера следят и за выполнением заявок. Если она была подана, но не выполнена по каким-то причинам, то это повод для дальнейшего разбирательства. Мастер производит проверку: звонит или личного посещает заявителя. Если работа была выполнена некачественно, мы исправляем это по гарантии, — рассказывает Александр МЕЛЮК.
Обслуживающая организация обязана установить отдельный счетчик на лифт, если по каким-то причинам он отсутствует.
Помимо квартир и лестничных площадок, электрооборудование есть в подвалах домов (или других вспомогательных помещениях дома, например, в так называемых колясочных).
В электрощитовых находятся счетчики, рассчитывающие электроэнергию мест общего пользования и потребляемую лифтами.
Для сведения эксплуатирующих организаций: если в местах общего пользования установлены индукционные счетчики, можно заключить договор с «Энергосбытом» на их ремонт и замену. Но в этом случае счетчики — общая долевая собственность жильцов, поэтому ЖЭС обязан следить за их состоянием. Есть и другой вариант — передать их в собственность «Энергосбыта». Для этого необходимо предоставить ряд документов, а также получить согласие жильцов.
На фото видны счетчики, рассчитывающие электроэнергию в местах общего пользования, арендуемых помещениях.
Кстати, юридическое лицо, арендующее помещение в жилом доме, может подключиться от вводного устройства здания и установить электросчетчик (в своем помещении), который будет учитывать электроэнергию, потребляемую только его организацией.
Также здесь есть и счетчик, учитывающий потребление электроэнергии всеми квартирами дома, он нужен для того, чтобы сопоставить данные, вычислить, где происходят потери и т.
д. Все это также общая долевая собственность, от вводного устройства (на фото — два больших серых ящика). Это и есть граница между эксплуатирующей и энергоснабжающей организацией. Ответственность за состояние и обслуживание соединений вводного устройства несет энергоснабжающая организация.
К слову, чтобы сэкономить на электричестве в подъезде, вам можно обратиться в ЖЭС с просьбой включить ваш дом в план программы по энергосбережению для последующего оснащения ламп шумовыми датчиками. Осмотр и включение домов в план производится специалистами эксплуатирующей организации и основывается на принципах экономии затрат в конкретном доме исходя из количества потребленной электроэнергии. Также оснастить подъезды такими датчиками можно по заявке в ЖЭС через платные бытовые услуги.
Анна ДЬЯКОВА, фото автора
-
02 Дек 2018
-
Просмотров: 61342
Общие требования к местам установки приборов учета:
1.
Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка:
— потребителей,
— производителей электрической энергии (мощности) на розничных рынках,
— сетевых организаций,
имеющих общую границу балансовой принадлежности.
При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.
При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.
В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления (производства, передачи) электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета. При этом расчет величины потерь осуществляется сетевой организацией в соответствии с актом уполномоченного федерального органа, регламентирующим расчет нормативов технологических потерь электрической энергии при ее передаче по электрическим сетям.
(Основание п. 144 ПП РФ №442 от 04.05.2012).
2. Места установки, схемы подключения и метрологические характеристики приборов учета должны соответствовать требованиям, установленным законодательством Российской Федерации об обеспечении единства измерений и о техническом регулировании.
(Основание п. 147 ПП РФ №442 от 04.05.2012).
3. Приборы учета должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление приборов учета на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов приборов учета должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
(Основание ПУЭ п.1.5.29).
4. Для безопасной установки и замены приборов учета в сетях напряжением до 380 В должна предусматриваться возможность отключения прибора учета установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к прибору учета. Трансформаторы тока, используемые для присоединения приборов учета на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
(Основание ПУЭ п.1.5.36).
5. Для безопасной замены прибора учета, непосредственно включаемого в сеть, перед каждым прибором учета должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к нему.
Отключающие аппараты для снятия напряжения с расчетных приборов учета, расположенных в квартирах, должны размещаться за пределами квартиры
(Основание ПУЭ п.7.1.64).
6. После прибора учета, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после прибора учета отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.
(Основание ПУЭ п.7.1.65).
7. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний приборов учета.
(Основание ПУЭ п.7.1.66).
8. Расчетные приборы учета в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т.
п.). (Основание ПУЭ п.7.1.60).
9. В общественных зданиях расчетные приборы учета электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные приборы учета должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.
ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные приборы учета могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные приборы учета для расчета с основным абонентом.
(Основание ПУЭ п.7.1.61).
10. Расчетные приборы учета для общедомовой нагрузки жилых зданий (освещение лестничных клеток, контор домоуправлений, дворовое освещение и т.п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ.
(Основание ПУЭ п.7.1.62).
11. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный прибор учета (при трехфазном вводе) на каждую квартиру
(Основание ПУЭ п.7.1.59).
12. Расчетные квартирные приборы учета рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).
При установке квартирных щитков в прихожих квартир приборы учета, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.
(Основание ПУЭ п.7.1.63).
Требования к местам установки приборов учёта производителей электрической энергии на розничном рынке:
1. Субъект розничных рынков, владеющий на праве собственности или на ином законном основании объектом по производству электрической энергии (мощности) и энергопринимающими устройствами, соединенными принадлежащими этому субъекту на праве собственности или на ином законном основании объектами электросетевого хозяйства, по которым осуществляется передача всего или части объема электрической энергии, потребляемой указанными энергопринимающими устройствами такого субъекта, в целях участия на розничных рынках в отношениях по продаже электрической энергии (мощности), произведенной на принадлежащих ему объектах по производству электрической энергии (мощности), обязан обеспечить раздельный почасовой учет производства и собственного потребления электрической энергии в соответствии с требованиями настоящего документа.
(Основание п. 63 ПП РФ №442).
2. Приборы учета объемов производства электрической энергии производителями электрической энергии (мощности) на розничных рынках должны устанавливаться в местах присоединения объектов по производству электрической энергии (мощности) к энергопринимающим устройствам и (или) иным объектам электроэнергетики производителя электрической энергии (мощности) на розничном рынке, а также на границе балансовой принадлежности производителя электрической энергии (мощности) на розничном рынке и смежных субъектов (потребителей, сетевых организаций).
(Основание п. 141 ПП РФ №442).
Электромонтаж блока выключателей — блоки выключателей 101
Фото: familyhandyman.com
В вашем доме — фактически в каждом доме — источник электропитания принимает непритязательную форму. Скрытый за невзрачной металлической дверью блок выключателя выглядит не очень впечатляюще, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор.
Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные электроприборы по всему дому.
Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения. Так и должно быть. Домовладельцы поступают мудро, избегая электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи — просто рассказать немного больше обо всех этих загадочных проводах и переключателях.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+Двухполюсный сервисный разъединитель
В верхней части коробки выключателя переключатель, который больше других, обычно называют «главным».
(Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт.Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме прервался бы, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в другую сторону, и ваша посудомоечная машина — не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне — вернется к жизни.
Hot Bus Bars
От главного выключателя каждая из двух горячих линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус.Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.
Нейтральная шина
Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.
Фото: familyhandyman.com
Автоматические выключатели
Автоматические выключатели охватывают горячие шины, и в случае перегрузки — скажем, из-за слишком большого количества работающих одновременно устройств — затронутая цепь отключается и автоматически отключает электрический ток.Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.
Существует два основных типа автоматических выключателей:
- Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть на 15 или 20 ампер.
- Двухполюсный: Обрабатывая 240 В с номинальной силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.
Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.
Подключение выключателя должно соответствовать его силе тока.Провод двенадцатого калибра подходит для выключателей на 15–20 ампер; Провод 8-го калибра подходит к двухполюсным выключателям на 40 или 60 А.
Заземление
В лабиринте проводов, проложенных в коробке выключателя, нужно помнить еще об одном: заземляющем проводе. Обычно это неизолированный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю). Заземление предотвращает попадание токов, протекающих по изношенным проводам, на металлические поверхности, для которых они не предназначались.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+Изучение типов электрических распределительных коробок — блог TechTalk
Готовитесь ли вы работать над своей электрической системой дома? Перед тем, как начать, важно знать, какие компоненты вы должны приобрести для своего проекта. Покупка неправильных деталей может создать систему, которая будет неэффективной и опасной.
Таким образом, вам следует выполнить домашнюю работу и изучить различные типы распределительных коробок , которые доступны. Установка правильного корпуса обеспечит адекватную защиту вашей проводки, потолочного вентилятора, приспособления или розетки.Это также упростит доступ к проводке, если вам понадобится заменить некоторые компоненты в будущем.
Ниже мы рассмотрим различные типы распределительных коробок, а также дадим вам советы о том, какие функции следует учитывать при покупке корпуса.
Распределительная коробка Руководство по приобретению
Перед тем, как начать делать покупки, вы должны знать, какой тип корпуса вы ищете и почему. Перед покупкой распределительной коробки необходимо учесть несколько факторов:
Объем, глубина и понижениеОдним из наиболее важных факторов, которые необходимо учитывать, является общий размер коробки.В нем должно быть достаточно места для размещения проводов, разъемов и приспособлений, таких как розетки, переключатели и диммеры. Таким образом, вы захотите начать с измерения глубины, необходимой вам для ограждения. Чем глубже коробка, тем больше в ней можно разместить все компоненты.
Оттуда вы захотите определить высоту и ширину электронного корпуса. Наконец, вы захотите рассмотреть неудачу. На каком расстоянии от поверхности стены будет находиться проем коробки? Возможно, вам придется использовать расширитель коробки, чтобы заполнить любое дополнительное пространство.
Рассмотрите текущий проект, чтобы определить, какой тип корпуса вам понадобится для работы. Если вы работаете со старой структурой, вам нужно использовать существующие рабочие блоки. Замена или повторная отделка больших участков стены может не потребовать новых корпусов для электроники.
Все, что вам нужно сделать, это вырезать отверстие в старой коробке, вставить кабель и прикрепить коробку к существующему настенному покрытию. Если в коробке есть монтажные выступы, вы можете установить ее как есть.
Кабельные зажимы, заглушки и коллекторыВозможно, вам придется подключить кабели к коробке. В таком случае можно использовать кабельные зажимы, заглушки или коллекторы. Если вы используете кабель с неметаллической оболочкой (NM), вы должны использовать зажим, чтобы прикрепить кабель к коробке. Это предотвратит вытягивание кабеля из устройства.
Если вы используете коробку с кабелепроводом, вы можете пропустить его через выбивное отверстие.
Вам просто нужно сопоставить размер отверстия с размером кабелепровода.В некоторых коробках есть перфораторы разного размера для размещения трубопроводов разного размера. Вы можете использовать заглушки с кабелем NM, подключив кабель к коробке, чтобы он всегда оставался на месте.
Одна из самых распространенных ошибок, которую делают люди, — это попытка протолкнуть слишком много кабелей через одно отверстие. В одних ящиках по два отверстия, в других — по три. Используйте столько отверстий, сколько вам нужно, чтобы кабели легко проходили через отверстия, не сгибаясь.
Если вам нужно вырезать больше отверстий в коробке для размещения дополнительных кабелей, мы будем рады предоставить индивидуальных корпусов , чтобы работа была выполнена правильно!
Материалы корпуса Факторы окружающей среды в конечном итоге определяют, какой тип материала вам понадобится для электронного корпуса.Если вы используете коробку на улице, убедитесь, что она сделана из атмосферостойкого материала.
Некоторые из наиболее популярных материалов корпуса включают:
- Сталь: В помещении следует использовать стальные ящики, чтобы они не ржавели снаружи. Для кабеля НМ подходит сталь. Поскольку сталь является проводником, ее необходимо заземлить.
- Поликарбонат: Внесен в список UL и соответствует как минимум требованиям NEMA 4x и IP65, наши корпуса из поликарбоната предназначены для наружного применения.
- Алюминий: Если вы выберете корпус из литого под давлением алюминия , вам нужно будет выбрать тот, который содержит прокладку, чтобы он был водонепроницаемым (и подходящим для использования на открытом воздухе).
Стандартные бытовые ящики
Электронные ящики являются важными компонентами систем в вашем доме. При установке корпусов вам необходимо использовать коробку, подходящую для вашего приложения. Коробки для бытовой электроники имеют широкий диапазон размеров и форм, а также материалов для изготовления.
Вы также захотите выбрать компоненты с правильной номинальной нагрузкой для потолочных вентиляторов и осветительных приборов.
Если вы специалист в области DIY, важно помнить, что распределительные коробки должны соответствовать отраслевым стандартам и строительным нормам в вашем регионе. Если вы не можете установить корпус самостоятельно, обратитесь за помощью к профессиональному электрику. Это гарантирует, что работа будет выполнена правильно с первого раза.
Распределительные коробки из металла и пластика
Большинство коробок изготавливаются из металла или пластика.Тип используемого материала будет зависеть от области применения. Если вы используете металлический кабелепровод для прокладки проводов к коробке, вам понадобится металлическая коробка. Этот материал поможет заземлить кабелепровод и проводку.
Если то, что вы используете, изготовлено из неметаллического кабеля, вы можете установить металлическую или пластиковую соединительную коробку .
Убедитесь, что вы используете кабельный зажим для прикрепления кабеля к коробке. Это гарантирует его безопасность.
При изменении электропроводки в доме или строительстве нового дома вы можете заметить, что более новые системы электропроводки содержат внутри кабеля заземляющий провод.Если это так, вам не нужно беспокоиться об использовании коробки для заземления системы проводки , но вы все равно захотите подключить коробку к земле с помощью провода.
Распределительная коробка с круглым поддоном
Коробки с круглым поддоном — это корпуса меньшего размера — обычно глубиной от ½ до дюйма. Большинство подрядчиков устанавливают их в потолок или стену для осветительных приборов или небольших предметов; Лучшее применение — использовать их с предметами весом менее 50 фунтов. Вы можете использовать специальные металлические поддоны для установки потолочных вентиляторов, но большинство моделей не выдерживают большого веса.Обязательно проверьте информацию о продукте перед установкой.
Восьмиугольная и круглая распределительная коробка
Восьмиугольные и круглые коробки обеспечивают большую гибкость в зависимости от размера корпуса. Обычно эти коробки устанавливаются на потолках или стенах для осветительных приборов и потолочных вентиляторов весом до 50 фунтов. Если вам нужны коробки, в которых больше места для проводки, то коробки круглой или восьмиугольной формы идеально подходят для вашей установки. При необходимости вы можете использовать блоки большего размера в качестве распределительных коробок.
Если вы работаете с установкой для открытого монтажа с металлическим кабелепроводом, то предпочтительнее использовать круглый корпус из металла. Если вы выберете круглую пластиковую распределительную коробку, вы сможете прикрепить ее к поверхности с помощью «ушей». Такие распределительные коробки идеально подходят для установки корпуса на гипсокартон или аналогичную поверхность. Таким образом, вам не придется проделывать дыру, чтобы выполнить работу.
Электрический шкаф для потолочного вентилятора
Для установки потолочного вентилятора требуются коробки, способные выдержать как вес вентилятора, так и постоянное движение ротора и лопастей.Следовательно, вам нужно будет использовать коробку с потолочным вентилятором, желательно глубиной 2 ⅛ дюйма. Ящики для потолочных вентиляторов обычно бывают круглой или восьмиугольной формы. Они предназначены специально для потолочных вентиляторов, поэтому все, что вам нужно сделать, это закрепить их на устойчивой поверхности, например, на балке потолка.
Имейте в виду, что большинство ящиков для потолочных вентиляторов рассчитаны на то, чтобы выдерживать крепеж до 75 фунтов. Сюда входят большие вентиляторы или люстры. При выборе правильной коробки не забывайте учитывать как вес предмета, так и вращение лезвий.
Квадратная коробка размером 4 дюйма
Стандартные квадратные коробки обычно имеют глубину от 1 дюйма до 2 ⅛ дюйма. Подрядчики обычно используют их для нескольких соединителей или проводов.
Если у вас есть проводники, которые движутся в разных направлениях, вам нужно использовать квадратную рамку. Также можно использовать распределительные коробки или потолочные коробки. Чаще всего квадратные коробки используются для размещения выключателей или розеток вдоль стены.
Распределительная коробка
Термин соединительная коробка относится к любой коробке, которую вы используете в качестве разветвителя для электрических соединений, например проводки. Распределительные коробки имеют квадратную, круглую или восьмиугольную форму и могут быть глубокими или неглубокими. При установке этих корпусов соблюдайте следующие правила:
- Распределительные коробки используются для закрытия стыков проводов. В месте соединения двух проводов следует установить распределительную коробку.
- Используйте стандартные квадратные коробки размером 4 дюйма, потому что вам понадобится дополнительное пространство для сращивания проводов и закрытия их крышками. Чем больше у вас стыков в одной и той же области, тем больше должна быть распределительная коробка.
- Старайтесь не прятать распределительную коробку в стене или потолке так, чтобы до нее нельзя было дотянуться. Если в доме нужно будет переделать проводку по дороге, электрику понадобится легкий доступ к коробке.
- Вы должны закрыть распределительную коробку сплошной крышкой без отверстий.
Чем больше у вас стыков в одной и той же области, тем больше должна быть распределительная коробка.Крышки распределительной коробки
Во избежание поражения электрическим током или возгорания необходимо накрыть компоненты так, чтобы провода не были оголены. Электронные корпуса бывают самых разных размеров и форм, поэтому их можно разместить в любой коробке.Обложки не являются обязательными; фактически, они обязаны соблюдать большинство строительных норм. Итак, убедитесь, что все ваши коробки закрыты и надежно закрыты, когда ваш проект будет завершен.
Для распределительных коробок требуются сплошные крышки без отверстий. Таким образом, внутрь коробки не попадут такие факторы окружающей среды, как пыль или влага.
Удлинители коробки
Иногда возникает зазор между распределительной коробкой и гипсокартоном или другой поверхностью. Чтобы закрыть пробел, можно реализовать расширитель ящика.Расширитель скользит по отверстию коробки, и вы можете отрегулировать его по мере необходимости, чтобы заполнить зазор. Замкнутое пространство безопаснее, чем оставлять проводку открытой или растягивать проводку за пределы коробки, чтобы добраться до стены.
Еще одно применение удлинителей коробки — увеличение емкости коробки для дополнительной проводки. Используя расширитель, вы можете оставить существующую коробку на месте, не заменяя ее. Удлинитель упрощает работу и помогает работать более эффективно.
Распределительные коробки для установки вне помещений
Водонепроницаемые распределительные коробки идеально подходят для защиты компонентов от вредных внешних воздействий.Эти коробки соответствуют требованиям NEMA (Национальная ассоциация производителей электрооборудования) или IP (защита от проникновения), чтобы выдерживать определенные погодные условия, такие как УФ-лучи, сильная жара или холод, сильный ветер и влажность.
Во влажных или сырых местах вам понадобится водонепроницаемая распределительная коробка, поскольку вода представляет собой наиболее серьезную угрозу для электронных устройств и компонентов. При установке водонепроницаемой распределительной коробки убедитесь, что она плотно закрыта. При выборе корпуса убедитесь, что вы проверили рейтинг NEMA и IP.Они укажут, что коробка подходит, в зависимости от вашего применения и факторов окружающей среды.
Заключение
Если вы используете правильные электронные корпуса, то ваши компоненты будут всегда защищены и надежны. При выборе правильного корпуса всегда учитывайте конкретные потребности, связанные с внутренними и внешними приложениями. Затем выберите подходящий материал — например, металл или пластик — в зависимости от факторов окружающей среды. Как только вы найдете правильный электронный ящик, вы можете быть уверены, что ваши трудолюбивые вложения останутся в безопасности на долгие годы!
Типы и установка электрических коробок
Типы электрических коробок:
Электрический кронштейн Тим Тиле- Что такое пластиковые электрические коробки?
Пластиковые электрические коробки имеют свои плюсы и минусы.
Поскольку они пластиковые, прикреплять к ним заземляющий провод не нужно. Поскольку он изготовлен из непроводящего материала, выключатели и розетки не могут закоротить, если они касаются стороны коробки.
Пластиковые коробки обычно имеют резьбовые отверстия для удобного крепления выключателей и розеток. Эти коробки бывают с одной, двумя и даже с несколькими группами.
Вы можете выбрать между пластиковыми коробками с крепежными скобами, гвоздями или врезной версией, у которой есть выступы, которые при затягивании раскручиваются, чтобы надежно удерживать коробку на стене.
Недостатками пластиковых ящиков являются их хрупкость и проволочные опоры скоб. Позволь мне объяснить. Если вы посмотрите на коробку, то заметите, что отверстия для винтов устройства тоже пластиковые. Если винт выровнен при установке устройства, все в порядке. Но если винт будет с поперечной резьбой, у вас возникнут проблемы.
- Электрические коробки разных размеров
Электрические коробки бывают разных форм и размеров. Эти коробки используются для розеток, выключателей, потолочных светильников, распределительных коробок и для сохранения сухих соединений проводов.В зависимости от размера и формы коробки электрические коробки содержат разное количество проводов. Существуют круглые, квадратные, прямоугольные, неглубокие, всепогодные и удлинительные коробки.
Электрические коробки бывают пластиковыми и металлическими. Пластиковые коробки не проводят ток и стоят относительно недорого. Они бывают разных стилей, которые либо прибивают, либо врезаются. Эти врезные коробки оснащены крыльями, которые плотно прижимают коробку к гипсокартону.
Металлические или стальные ящики более долговечны, чем пластиковые, а некоторые, например, сборные, можно соединить, чтобы добавить больше устройств.Эти боксы используются в гаражах и подвалах, где они могут подвергаться воздействию и требуют более интенсивного движения. В отличие от пластиковых ящиков, которые легко трескаются, металлические ящики долговечны.
- Как объединить выдвижные ящики
Чтобы соединить две или более сборных коробок вместе, вы должны сначала удалить по одному установочному винту из каждой коробки, которая удерживает боковые пластины. С помощью отвертки выверните винты и отложите их для повторного подключения.
- Всепогодные электрические коробки
Есть несколько способов подключить розетку снаружи вашего дома.Один из них — вырезать обычную распределительную коробку внутри стены и открыть только отверстие коробки наружу. Затем, после добавления розетки прерывателя цепи замыкания на землю, закройте розетку прокладкой и крышкой, чтобы герметизировать соединение со стеной. Другой способ — прикрепить стойкий к погодным условиям ящик к стене с помощью монтажных кронштейнов, имеющихся внутри коробки, и пары шурупов, чтобы надежно прикрепить его к стене. Эти крепления являются внешними, поэтому внутри коробки нет отверстий.
Основы блока автоматических выключателейдля каждого домовладельца
Каждый домовладелец должен быть знаком с работой и особенностями панели автоматического выключателя / блока электрического выключателя, которая находится в подсобном помещении и подает питание в дом. Знание того, что это такое, почему это важно и как работает, может помочь вам в устранении неполадок с электричеством в доме и избежать опасных ситуаций.
И, к счастью, это не сложно!
Вот все, что домовладельцу нужно знать о панели автоматического выключателя / распределительной коробке :
Как работает коробка автоматического выключателя?Панель главного выключателя — это, по сути, большой выключатель, который безопасно распределяет электроэнергию в ваш дом.В коробке автоматического выключателя также находятся другие более мелкие вспомогательные переключатели, которые подключаются к определенным областям вашего дома. Эти небольшие переключатели называются выключателями, и их функция заключается в обеспечении электробезопасности.
Таким образом, как домовладельцу, вам нужно будет получить доступ к главной панели автоматического выключателя только при отключении питания или при выполнении ремонта или замены.
Почему коробка автоматического выключателя важна для домашней безопасности?
Электроэнергия, которая течет из линии вашей коммунальной компании, проходит через счетчик в главную панель автоматического выключателя .Это делает вас и вашу семью уязвимыми к поражению электрическим током от вашей бытовой техники, системы отопления, вентиляции и кондиционирования воздуха и электронного оборудования, а поражение электрическим током, ожоги и пожары могут нанести серьезный ущерб жизни и имуществу.
Панель автоматического выключателя обеспечивает питание, но также имеет функции безопасности, которые защищают проводку и предотвращают поражение электрическим током и возгорание из-за перегрузки или перегрева. Механизм безопасности панели автоматического выключателя защищает ваш дом и его жителей от всех опасностей, связанных с неправильным заземлением, короткими замыканиями, колебаниями напряжения, неисправной проводкой и поврежденной изоляцией.
Основные функции безопасности панели автоматического выключателяОсновные источники электропитания и материалы для панели автоматического выключателя:
- Главный автоматический выключатель — это выключатель, который включается и выключается для управления протеканием тока. Таким образом, если возникает перегрузка из-за короткого замыкания или из-за того, что слишком много приборов работают одновременно, соответствующий автоматический выключатель автоматически отключается, чтобы перекрыть прохождение тока.Стандартные выключатели можно подразделить на следующие две категории:
- Однополюсный выключатель — Эти однополюсные выключатели обычно рассчитаны на ток от 15 до 20 ампер, обычно встречаются в большинстве автоматических выключателей и могут выдерживать напряжение до 120 вольт.
- Двухполюсный выключатель — Эти полюсные выключатели доступны с разной силой тока и могут выдерживать напряжение 240 вольт. Двухполюсные выключатели предназначены для крупной бытовой техники, такой как кондиционеры, водонагреватели, стиральные машины и плиты.
- Прерыватели цепи от дугового замыкания — Это прерыватели цепи специального назначения, разработанные для дополнительной защиты от электрических пожаров и поражения электрическим током.
- Субпанели — субпанели представляют собой небольшие блоки выключателей , предназначенные для обработки большего количества цепей, когда у вас нет места для размещения новых цепей.
- Шины — Два ряда на главной панели автоматического выключателя подключаются к шинам под напряжением. Здесь ток течет от главного выключателя к разветвительным цепям и достигает розетки.
В идеале в большинстве домов должны быть коробки автоматических выключателей на 100 или 200 ампер, в зависимости от количества электроэнергии, которое требуется панели, и количества цепей, добавленных к главной панели автоматического выключателя.
Итак, когда кому-то нужен автоматический выключатель большего размера, они могут иметь в виду усилители или количество цепей.
Предупреждающие знаки для замены коробки автоматического выключателяВ идеале долговечности и надежности коробки выключателя должно хватить на 25-30 лет, но вам может потребоваться заменить ее раньше, если вы заметите любой из следующих признаков:
- Автоматический выключатель постоянно срабатывает
- Автоматический выключатель не сбрасывается
- Перегрев источников электропитания и материалов
- Запах гари в щите выключателя
- Физическое повреждение электроснабжения и материалов
Если вы проверяете панель автоматического выключателя в какой-либо момент, это, вероятно, связано с проблемами с электричеством или с отключением питания.Но прежде чем приступить к проекту своими руками, имейте в виду следующие моменты:
- Включите и выключите переключатель и проверьте различные области вашего дома, контролируемые главным выключателем
- Всегда работайте сухими руками и на сухой поверхности
- Избегайте повторного сброса отключения питания, если автоматический выключатель не сбрасывает
- Не прикасайтесь к поврежденной и оголенной проводке и не пытайтесь устранить ее, всегда вызывайте лицензированного и сертифицированного электрика!
Если вы часто сталкиваетесь с проблемами, связанными с панелью автоматического выключателя, переключитесь на наши высококачественные, надежные и долговечные автоматические выключатели, чтобы вы всегда были спокойны.Позвоните нам по телефону 1.800.458.9600.
D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения.Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.
Что это за зеленая штучка у меня во дворе?
Что зеленого, округлого и торчащего из земли?
Кустарник? Гигантское яйцо эму? Пухлый садовый гном?
Это зеленый купол, и хотя он может показаться довольно скромным, на самом деле он обеспечивает подключение вашего дома и окружающих к электросети.
Что это такое и почему на лужайке перед моим домом?
Как и столбы, эти купола, также известные как зеленые электрические коробки или столбы, помогают обеспечивать электричеством, подключая дома к электросети.
Обычно их можно найти на обочинах домов или в парках, где есть подземные источники энергии. Не все передние края будут иметь купол, так как один блок питания может обслуживать несколько объектов.
Кожухи купола защищают находящиеся внутри электрические провода под напряжением. Точно так же, как вы относитесь к любому электрическому оборудованию осторожно, вам нужно быть осторожным с ним.
Типы куполов
Есть два типа столбов — мини-столб и универсальный столб. Оба типа столбов могут подключать до четырех домов, но универсальный столб также помогает подключать подземную сеть. Это включает в себя коммутацию, соединение подземных линий и работы по техническому обслуживанию подземных кабелей высокого напряжения.
Большинство столбов имеют куполообразную форму, но новые столбы выглядят как зеленый квадрат. Независимо от того, как они выглядят, все они делают одно и то же и имеют напряжение от 240 В до 415 В.
Это означает, что они обладают отличной мощностью.
Держите дистанцию
Прикосновение к неповрежденному зеленому куполу не повредит вам, но если он поврежден и вы не заметите, оголенный провод от зеленого купола так же опасен, как упавшая линия электропередачи.
И многие получают повреждения. Каждый месяц мы получаем около 200 сообщений о повреждениях куполов, часто в результате наезда на них транспортных средств или попадания газонокосилок. Но мы также видели случаи, когда дети прыгали на них, и люди использовали их как пень для крикета.
Правильнее всего сообщить о поврежденном зеленом куполе — просто не трогайте его и не заглядывайте внутрь. Держитесь на безопасном расстоянии, около восьми метров, и сделайте безопасный звонок, сразу же сообщив нам об этом.
Производство электроэнергии в вашем доме — Как работают электросети
И, наконец, мы подошли к проводу, который подводит электричество к вашему дому! Мимо типичного дома проходит ряд столбов с одной фазой питания (на 7200 вольт) и заземляющий провод (хотя иногда на полюсе может быть две или три фазы, в зависимости от того, где находится дом в распределительной сети).В каждом доме к столбу прикреплен барабан трансформатора .
Во многих пригородных районах распределительные линии проходят под землей и есть зеленые трансформаторные коробки в каждом или двух домах.
Задача трансформатора — снизить напряжение 7200 вольт до 240 вольт , что составляет нормальную бытовую электрическую сеть. Давайте еще раз посмотрим на этот столб снизу, чтобы увидеть, что происходит:
- Обратите внимание, что по полюсу проходит оголенный провод.Это заземляющий провод. У каждой опоры на планете есть один. Если вы когда-нибудь наблюдали, как электроэнергетическая компания устанавливает новую опору, вы увидите, что конец этого оголенного провода прикреплен в виде катушки к основанию опоры и, следовательно, находится в прямом контакте с землей, протяженностью от 6 до 10 футов (1,8 м). до 3 метров) под землей. Это хорошее надежное заземление. Если вы внимательно осмотрите столб, вы увидите, что заземляющий провод, проходящий между полюсами (и часто оттяжки, идущие с боков), прикреплен к этому прямому соединению с землей.
- Два провода выходят из трансформатора и три провода идут в дом. Два от трансформатора изолированы, а третий — голый. Оголенный провод — это провод заземления. На каждый из двух изолированных проводов подается 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт. Такое расположение позволяет домовладельцу использовать приборы как на 120, так и на 240 вольт. Трансформатор имеет такую конфигурацию проводов:
240 вольт поступает в ваш дом через счетчик ватт-часов , который измеряет ваше потребление электроэнергии, поэтому энергетическая компания может взимать с вас плату за прокладку всех этих проводов.Раньше считыватели счетчиков периодически проверяли ваш счетчик, чтобы записать ваше использование. В рамках национального обновления технологии интеллектуальных сетей миллионы бытовых счетчиков были заменены интеллектуальными счетчиками , которые напрямую связываются с энергокомпанией. Утилита может не только удаленно считывать данные с вашего счетчика, но и мгновенно получать уведомления в случае отключения электроэнергии, что сокращает время восстановления [источник: DOE].
% PDF-1.6 % 1 0 объект >>> / Pages 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >> эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2014-08-06T15: 01: 16-05: 002014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 16-05: 00Adobe Acrobat 8.0 Приложение для объединения файлов / pdf
