Датчик движения для света – Датчик движения для включения света: виды, выбор, схемы

Человек придумал огромное количество электронных устройств, предназначенных для защиты его жизни и имущества. Одновременно удобным и надежным средством на сегодняшний день является датчик движения для включения света, существует ни одна схема включения данных устройств в зависимости от параметров контролируемого помещения.

Датчик движения для освещения реагирует на появление крупного объекта в зоне распространения его лучей или волн в зависимости от технологии, примененной в устройстве. Первые модели этих электронных помощников изначально применялись для повышения качества охраны объектов производственного назначения. Сегодня они используются практически повсеместно и не только с целью обеспечения порядка, но и в качестве удобного средства, позволяющего без лишних действий включить освещение, тем самым обеспечив себе комфортные условия для перемещения. Сенсор движения, применяемый для включения света, реагирует на появление в его чувствительной зоне человека или крупного животного. Реакцией на появление объекта является коммутация цепей питания.

Варианты использования датчика движения

Кроме осветительных устройств сенсор движения может быть использован и для включения других средств оповещения. Это может быть звуковой маячок или система центральной сигнализации. При дополнении охранного комплекса сенсор монтируется при наиболее важных входах в здание или в коридорах. Также можно использовать датчик в качестве коммутатора для включения освещения в темных помещениях, где постоянно требуется включать светильник.

Намного проще и удобнее автоматизировать процесс. Сенсор при появлении в зоне действия человека автоматически замкнет цепь питания лампы и после ухода объекта из зоны — отключит. В зависимости от модификации датчик может быть настроен на отсрочку момента отключения после пропадания человека от 10 с до 7 м. Это позволит не только обеспечить комфортные условия передвижения, но и экономию электрической энергии, потому что свет будет гореть только при нахождении человека в зоне действия излучателя и приемника.

Функциональные возможности и особенности работы датчика движения

Прежде чем узнать, как установить датчик движения на свет, необходимо ознакомиться с его возможностями и разновидностями. Это позволит понять, какой принцип необходимо применить при выполнении монтажа того или иного типа.

В зависимости от места установки сенсора подразделяются на:

• периметрические — получили использование в качестве средств контроля обширных территорий, в частности, улиц;
• периферийные;
• внутренние.

По способу действия на:

• ультразвуковые;
• микроволновые;
• инфракрасные активные;
• инфракрасные пассивные.

По виду сигнала датчики подразделяются на:

• тепловые;
• звуковые;
• колебательные.

В зависимости от функциональных возможностей датчики подразделяются на следующие типы:

• Универсальные или многофункциональные. Используются не только для определения движения в контролируемой зоне, но также определяют и необходимость включения. Если уровень освещенности соответствует заданному значению, то светильник не включается, если нет, то включается.
• Комнатные. Применяются в основном для мониторинга активности в помещении, работая в составе системы сигнализации. Активируют средства оповещения.

Как установить датчик движения на свет

Монтаж сенсора движения для включения света может выполняться несколькими способами, что зависит от дизайна помещения или некоторых требований от заказчиков.

В зависимости от того, как поставить устройство, их различают по следующим типам:

• Накладной. Сенсор монтируется на стене.
• Потолочный. Устройство контроля устанавливается на потолке, может быть интегрировано освещение с датчиком движения света в едином корпусе или расположен непосредственно возле светильника.
• Врезной. Монтаж устройства выполняется методом встраивания в стену, основное предназначение — обнаружение активности в офисных помещениях или жилых комнатах.

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

• сенсор;
• соединительные провода;
• светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник. Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора. Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

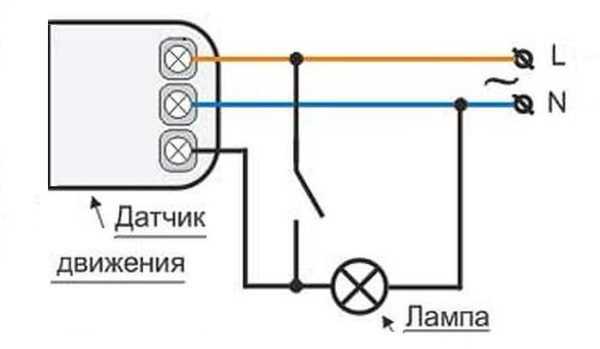

Совмещение датчика движения с выключателем

Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.

Важно помнить, что для реализации включения сенсора по данной схеме, необходимо строго следить за цветом проводов, чтобы не допустить непредвиденного короткого замыкания.

Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.

Схема подключения нескольких датчиков

Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.

Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.

Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной  коммутации. Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения.

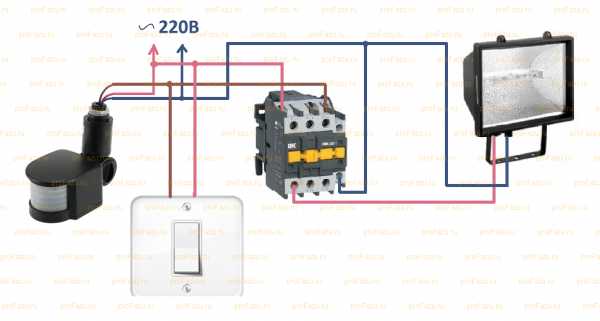

При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.

Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.

Как правильно установить датчик движения включения света

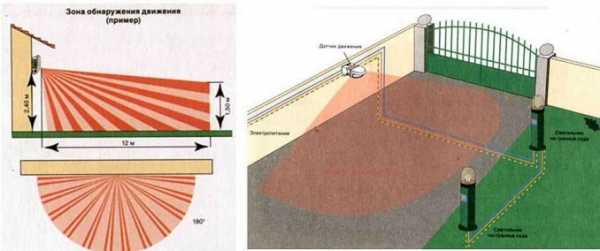

Как правильно установить сенсор движения, реагирующий на свет, чтобы система работала надежно без ложных срабатываний. Первым делом необходимо определить параметры помещения. Важно, чтобы угол обзора сенсора был максимальным и охватывал большую площадь.

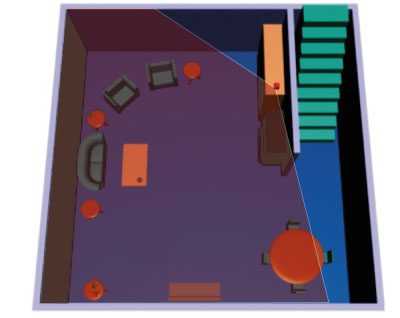

Если зоны покрытия одного датчика недостаточно, то их используется несколько. При этом они устанавливаются по углам изогнутого помещения неправильной формы. Установленный датчик не должен пересекаться своей контролируемой зоной с соседним. Кроме этого важно запомнить и другое правило монтажа, чтобы не возникало ложного срабатывания датчиков: в зоне действия сенсора не должно быть сантехнических труб, силовых и высокочастотных кабелей, деревьев и кустарников.

Чтобы правильно монтировать светильник с датчиком движения или отдельный сенсор, следует обратить внимание на инструкцию, которая имеется в комплекте с каждым датчиком. Как правило, производители представляют различные варианты монтажа и их комбинации с целью обеспечения наилучших показателей работы.

При выполнении монтажа датчиков движения на улице необходимо использовать защитные клеммные коробки. Сами сенсоры должны быть надежно сокрыты под козырьками строений и защищены от попадания снега или дождя.

Настройка датчика движения для освещения

В продаже имеется несколько разновидностей датчиков в зависимости от функциональных возможностей. Из них можно выделить:

• Простые. Используются только для коммутации цепи питания светильника в постоянно темных помещениях, реагирующие на перемещение в контролируемой зоне.
• Универсальные. Предусмотрена регулировка времени работы после автоматического включения (TIME), порога чувствительности в инфракрасных датчиках (SENS) и момента включения при определенном уровне освещенности (LUX). Настройка датчика движения для освещения может быть осуществлена в пределах от 10 секунд до 7 минут, что обычно требуется на лестничных площадках. Схема подсветки лестницы с датчиком движения в таком случае ничем не отличается от приведенных выше.

Регулируемый сенсор позволяет обеспечить лучшую экономию электрической энергии и обеспечить наиболее комфортные условия для передвижения по помещению в зависимости от уровня освещенности.

Видео по теме

profazu.ru

Обзор видов датчиков движения для включения света

Датчик движения – это достаточно миниатюрный электронно-оптический прибор, который обнаруживает движение объектов в области срабатывания сенсора . Прибор сам по себе достаточно бесполезен, однако в комплекте с звуковой или световой сигнализацией, осветительными приборами, видео-регистратором, вытяжкой, звуковой аппаратурой и с аппаратурой передачи данных просто незаменим.
Задача датчика движения – обнаружить перемещение объекта в зоне своего действия, и обеспечить подачу напряжения питания с выбранной задержкой на подключенные к нему приборы. В результате происходит включение лампы, сирены или любого другого устройства подключенного через устройство.

Сфера применения

Автоматическое управление освещением: в повседневной жизни, чаще всего сегодня применяют самые простые датчики движения для управления освещенностью определенного жизненного пространства или территории. Их рекомендуется использовать для управления освещением в гаражах, подвалах, в подъездах домов, придомовой территории, уличных фонарей.

Рекомендуется применять там, где у человека часто заняты руки или неудобно искать выключатель, а также во всех местах, где не требуется круглосуточное освещение. Здесь как раз приходит на помощь автоматика. Простой автоматический датчик, сам принимает решение о включении\выключении подключенного к нему осветительного устройства в нужное время и в нужном месте.

Охранная сигнализация: применение прибора также оправдано в качестве элемента охранной сигнализации. Правильно настроенный и установленный датчик определит уже на расстоянии примерно 12 метров нарушителя линии охраны, и следом включается система оповещения (сирена, освещение), а возможно и устройства фото и видео-фиксации нарушения. Особенно это полезно при охране гаражей, дач, автостоянок, дверей складов и т.п.

Современные системы охраны, например, на базе микроконтроллеров типа ARDUINO даже могут отправить вам SMS сообщение о факте срабатывания устройства на охраняемом объекте. Это существенно увеличит шансы на сохранность имущества и отпугнет потенциальных злоумышленников. Так, на звук придёт сторож и проверит объект, а SMS сообщение в виде звонка на мобильный телефон будет тому дополнительной гарантией.

Различные автоматизированные системы управления (АСУ): в производстве применяются также различные датчики движения. Такие устройства работают на конвейерах, элеваторах, весах и их задача обеспечивать технологический процесс производства, а в случае аварийных ситуаций выключать оборудование.

Класификация приборов

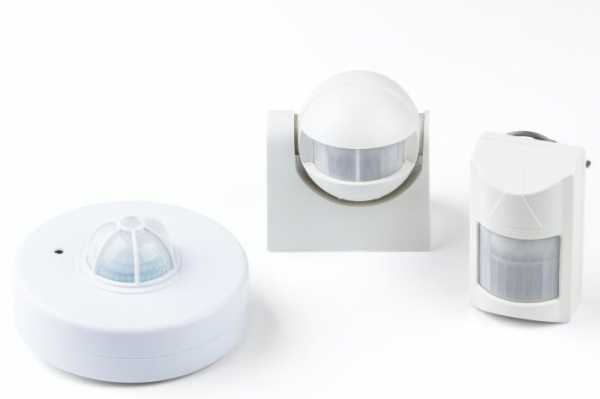

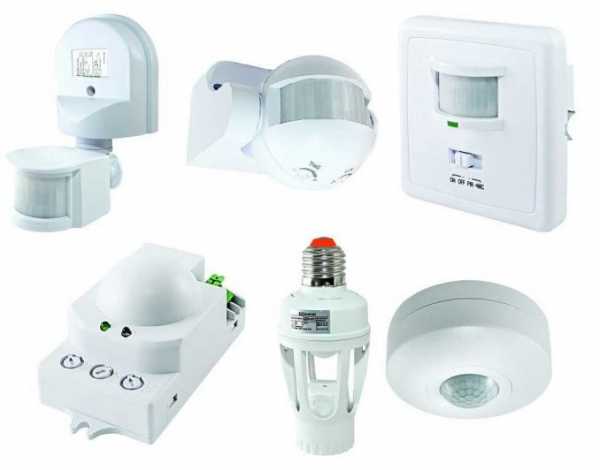

По способу монтажа приборы делятся на:

Накладные; потолочный или настенный вариант крепления при помощи обычных дюбелей. Обычно монтируются на высоте 2,5- 3 метра от уровня пола. Могут иметь внутренний\наружный угловой кронштейн, для крепления на углу. В качестве примера, это датчик движения от фирмы DELUX(Китай) YCA1021, имеет угол обзора 180° , расстояние обнаружения 11 м, рабочая температура от -20 до +40 градусов Цельсия и может коммутировать нагрузку до 1,2 кВт.

Встраиваемые; монтируются в стену или потолок, и находятся с ней в одной плоскости. Например, Uniel USN-015, потолочный, встраиваемый прибор, с максимальным углом обзора 360 градусов. Обычно устанавливаются в монтажные коробки (такие же как под розетки) рядом с выключателем, светильником или в отверстие на потолке.

Существуют и гибридные варианты, так комплект от фирмы COCO (Нидерланды) для коридора, прихожей, ванной комнаты – автоматически включит освещение при входе в помещение. Фирма предлагает приобрести беспроводной датчик движения AWST-6000 и встраиваемый радио-выключатель ACM-1000. Устройства имеют такие характеристики: дальность работы приемника 70 м, запитан от сети 220V/50Hz, питание передатчика от двух батареек (размер АА) 1.5V. Комплект имеет класс защиты IP20, и мощность коммутации до 1кВт.

По климатическому исполнению приборы делятся на:

• Для уличного применения; такой датчик движения для включения света «видит объект» на расстоянии до 500 метров. Рабочий диапазон прибора от -40 до +60 градусов Цельсия. Пылевлагозащищённое исполнение корпуса.
• Для использования в помещении; такие устройства предназначены только для использования внутри помещений. Рабочий диапазон от -20 до +40 градусов Цельсия.

По типу используемого электропитания:

1. От осветительной сети 220В;
2. От аккумулятора или батарей;

Разновидности по волновому спектру

Инфракрасный вид реагирует на тепловое излучение объекта. Понятно, что теплые потоки воздуха от радиаторов отопления и кондиционеров, а также от животных могут вызывать ложное срабатывание. Выполняйте настройку и монтаж с учетом этого. Такие датчики применяются только внутри помещений. Этот тип абсолютно безвреден для здоровья.

Ультразвуковой датчик излучает волны в диапазоне частот от 20 до 60 кГц. Звук отражается от объекта, улавливается и анализируется датчиком. Дальность действия таких устройств не высока, также при медленном перемещении иногда возможно несрабатывание устройства. Ультразвук может неплохо отпугивать комаров, но если в доме есть собаки и кошки, устанавливать такой датчик не стоит.

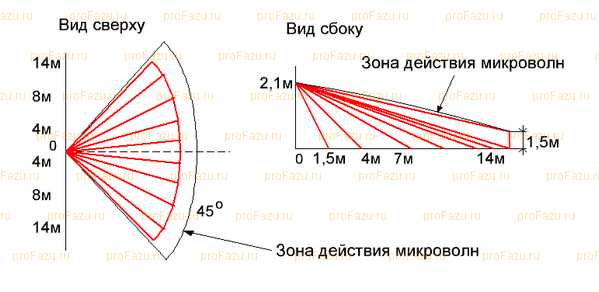

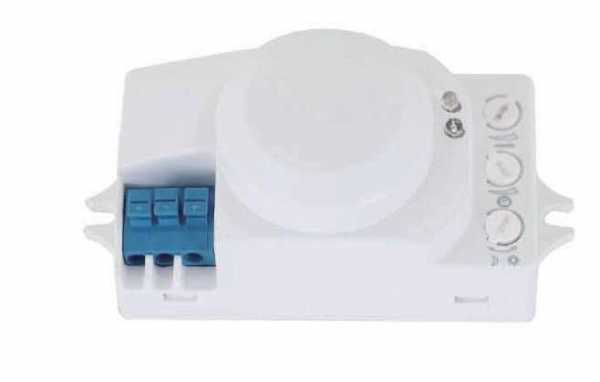

Микроволновые: вместо звуковой волны используется электромагнитная волна, частотой примерно 1ГГц. Устройство имеет маленький размер и может быть скрыто при монтаже. Радиус действия этого типа датчиков может быть достаточно большим и определяется мощностью СВЧ передатчика и конечно чувствительности приемника. На работу сенсора окружающая среда особо не влияет. Цена — самый большой недостаток этого прибора.

По количеству контактов для монтажа:

• Двухконтактные датчики применяются в паре с обычными лампами. Обычными считаем любые лампы, которые включены в осветительную сеть 220V, как простая и известная всем лампа накаливания.
• Трёхконтактные модели, можно использовать уже с любыми видами ламп. Также они рекомендуются для подключения катушки магнитного пускателя, при подключении мощной нагрузки.

Критерии выбора лучшей модели

При выборе модели датчика, нужно для себя четко понимать, в каких условиях будет эксплуатироваться прибор, и какой нагрузкой он будет управлять. Поэтому учитывайте при выборе мощность лампы, которая будет подключена к датчику. Обратите внимание, на рынке уже существуют модели светильников и даже патронов ламп, где уже встроен сенсор движения

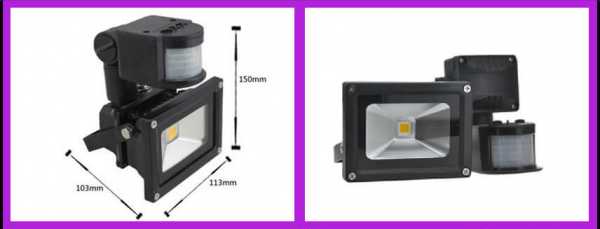

Модель прожектора с датчиком LED-FL-10

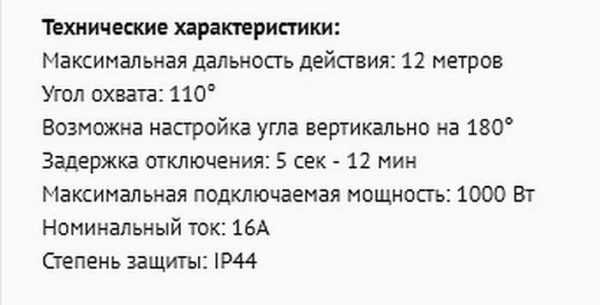

Например, модель от фирмы EUROELECTRIC с торговым названием LED-FL-10. Это светодиодный светильник размером 100*125 (мм), мощностью всего около10 Вт, обеспечивает световой поток 800 лм. Наиболее важные физические характеристики это угол обзора и радиус действия.

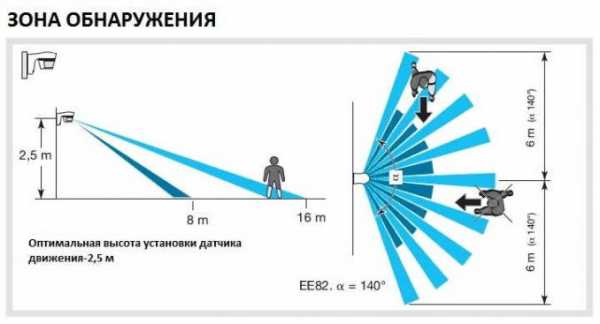

Угол обзора датчика, это величина в градусах, определяет «угол видения» от точки расположения сенсора. Уличному прожектору, необходим датчик с углом обзора 180-360 градусов, а для управления лампой освещения домофонной двери в подъезде, вполне хватит потолочного варианта датчика с углом обзора от 20 градусов и выше.

Радиус действия. Для бытового применения вполне достаточно расстояния 10-15 метров, именно такую дальность обнаружения обеспечит большинство моделей с инфракрасным сенсором.
Различные схемы подключения и выбор места для крепления. Правильно расположение и настройка любого прибора — залог его правильной работы долгое время.

При монтаже нужно обеспечить зону обнаружения движущихся объектов, защиту от внешних воздействий, способных вызвать неправильное срабатывание или несрабатывание, а также надежное подключение к электропроводке. Высота установки прибора регламентируется изготовителем. Технически работа по установке датчика не сложная, но специфическая, требующая определенного практического опыта.

Поэтому, если вы не пользуетесь в жизни индикаторной отверткой, тестером и резиновыми рукавицами — лучше сразу обратиться к специалистам. Наиболее просто монтируются 2-контактные датчики, они включаются последовательно с люстрами, светильниками или одиночными лампами накаливания. В случаях, когда необходимо включить свет принудительно и надолго, параллельно датчику советуем сразу установить выключатель (такой вариант возможен при работе в смотровой яме гаража).

В длинных или больших помещениях (коридорах) желательно установить сразу несколько датчиков. Они подключаются параллельно, и срабатывание любого из сенсоров замыкает цепь, и включает освещение во всем коридоре.

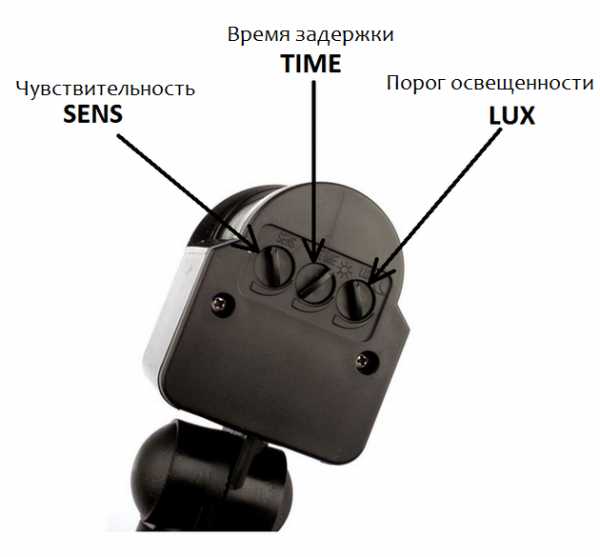

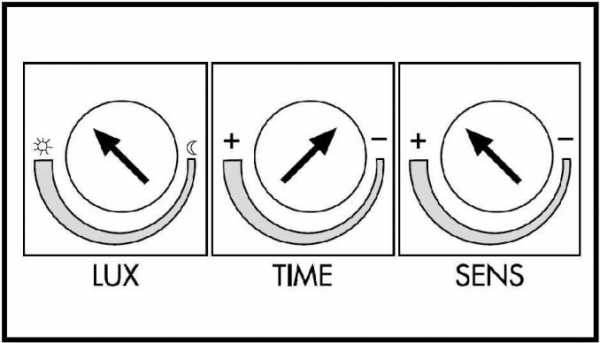

Настройка чуствительности прибора

LUX – этот параметр определяет освещенность, при которой произойдет включение или выключение ламп освещения. При монтаже желательно сначала установить на максимальное значение.

TIME – определяет время задержки выключения освещения после того, как человек вышел из зоны работы прибора. Обычно эта величина более10-ти секунд. Учитывайте длину коридора помещения и время на закрытие двери ключами.

SENS – определяет порог срабатывания прибора, т.е. чувствительность сенсора. Чем больше чувствительность, тем больше дальность обнаружения движения. Подбирается индивидуально.
MIC (микрофон) – обычно также подбирается индивидуально, но изначально советуем ставить на минимум.

Сегодня, мировая промышленность предлагает очень широкий ассортимент датчиков движения, которые можно применять в самых различных вариантах. Какой из них выбрать – решать Вам, с учетом всех нюансов описанных в этой статье, но какую бы модель Вы не выбрали, применение датчиков движения, как компонента системы «умный дом», позволит сберечь электроэнергию, сэкономит время, деньги и избавит от рутинного поиска выключателей на стене в темноте.

Оценка статьи:

Поделиться с друзьями:

proosveschenie.ru

Обзор уличных датчиков движения для включения света

Сегодня освещение на улице интересует главным образом жителей частного сектора или дачных поселков. Для многоквартирных домов освещением улицы занимаются городские службы.

А вот для дачников и людей, живущих в частных домах, отличным решением будет установка уличного датчика движения для автоматического включения на приусадебном участке света.

Такой уличный девайс практически незаменим, он сразу решает несколько проблем, не только по вопросам освещения улицы, но и по возможности охраны частной собственности.

Ассортимент выбора

На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.

Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.

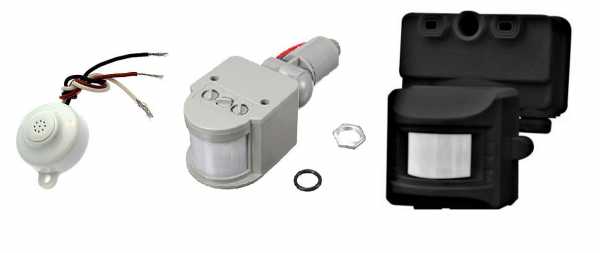

Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.

Обратите внимание! Выбор места следует делать на основании требований, предъявляемых прибору. Датчик движения должен иметь широкий охват работы, чтобы адекватно и в полной мере выполнять свои функции по включению света.

Размещение прибора

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.

Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.

Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:

Микроволновой, Ультразвуковой,
Инфракрасный

• микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;

• ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;

• инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.

На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:

• активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
• пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.

Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:

• потолочные;
• стеновые.

Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.

Параметры выбора

Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:

• место размещения;
• способ крепления;
• степень защищенности;
• мощность и дальность оборудования;
• габариты и размеры;
• границы, в которых должно происходить срабатывание сигнала;

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д.

• возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.

Помимо этого выбор следует делать и на основании следующих параметров:

Размещение аппарата

• качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
• скорость включения освещения при наличии движения;
• эстетичность освещенности и внешний вид прибора;
• долговечность.

Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.

Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию.

Где используются

Главным назначением датчика движения, как не трудно догадаться, является включение света на улице в ночное время. Такая функция очень востребована в следующих ситуациях:

• в дачных поселках, где имеются проблемы с освещением улиц местными властями;
• освещение приусадебного участка в ночное время, без необходимости механического подключения освещения;
• освещение в труднодоступных местах, удаленных от главного дома построек;
• как прибор, информирующий о проникновении на территорию посторонних. В данном случае датчик включает свет и активирует звуковой сигнал;
• освещение кладовок, гаражей и других хозяйственных построек.

Кроме этого, автоматизация включения освещения при наличии движения в заданной области позволяет экономить электроэнергию. А это очень важно, так как в последнее время палата за электричество все увеличивается.

Как действует прибор

Как уже отмечалось несколько выше, принцип действия датчика движения заключается в считывании прибором определенного, в зависимости от модели, сигнала и замыкание электроцепи, что приводит к включению света.

Принцип работы

Алгоритм работы прибора состоит из следующих этапов:

• прибор считывает сигналы, поступающие с контролируемой области;
• при обнаружении изменений (движение), сигнал попадает на улавливающую матрицу, и прибор замыкает электрическую цепь;

Обратите внимание! В роли датчика по приему сигнала может выступать специальная улавливающая матрица — линза Френеля (фотоэлемент).

• замыкание цепи приводит к включению света.

Любой уличный датчик для регистрации движения и включения освещения работает по принципу непрерывного контроля над выбранной зоной обозрения.

На этом принципе работают все уличные датчики движения. При этом каждый прибор можно настроить в индивидуальном порядке, что позволяет исключить возможность его активации домашними животными. Но в таком случае следует помнить, что свет может включаться на проезжающий мимо транспорт или просто прохожего.

Отдельно стоит отметить, что при своей работе уличный датчик также сверяется с уровнем освещенности контролируемого пространства. Так, если движение было зарегистрировано в светлое время суток, то свет включаться не будет.

Наличие оценки контролируемой зоны на предмет освещенности позволяет экономить электроэнергию и получать автоматические освещение только когда это нужно – ночью. При этом ложные срабатывания датчика можно максимально минимизировать с помощью правильной настройки.

Настройка параметров

Датчики движения настраиваются при помощи специальных потенциометров, которые бывают трех видов:

• время. То есть, это временной интервал, в течение которого прибор будет работать. Обычно этот параметр выставляется в диапазоне 5-10 с. Правильно выбранное время задержки позволит избежать ненужной активации оборудования. Временной интервал зависит от приобретенной модели;
• чувствительность. От того, насколько выше будет этот параметр, зависит скорость реакции оборудования на движение в зоне контроля. В ситуации, когда происходят частые срабатывания вхолостую, чувствительность датчика следует понизить. Для того чтобы определить нужную чувствительность аппаратуры, необходимы в среднем три подстройки;

Обратите внимание! Перенастройка чувствительности делается в зависимости от времени года.

• уровень освещенности. Вы выбираете уровень освещенности, на который прибор должен будет реагировать включением.

Внеся правильно настройки, датчик будет срабатывать без сбоев, точно как часы.

Установка прибора

Уличный датчик подключается к электросети по аналогии с обычным выключателем. Лучше, чтобы подключением занимались профессионалы, но можно справиться и самому, если вы разбираетесь в электричестве.

Процедура подключения такова:

• отключаем электроэнергию;
• открываем прибор, сняв с него защитную крышку;
• подключаем по нужной схеме;

Схема подключения

• кабель от датчика присоединяем к общей проводке дома. Подключение происходит через распределительную коробку;
• после этого устанавливаем сенсоры, реагирующие на уровень освещенности. В быту их называют сумеречными выключателями. После их подключения и настройки прибор будет срабатывать только ночью.

Как видим, выбор уличных датчиков, реагирующих на движение включением освещения, достаточно обширен и требует скрупулезности. Зато потом вы в полной мере сможете оценить его достоинства и комфорт от автоматизированного подключения света. Но не забывайте, что ключом к успеху здесь служит не только правильный выбор, но и грамотная установка.

1posvetu.ru

принцип действия и способы подключения :: SYL.ru

Датчик движения для включения света — устройство, способное обнаруживать перемещения человека или других живых объектов и, соответственно, управлять освещением.

С помощью специальных датчиков (тепловых, звуковых и т. д.) он фиксирует изменения в пространстве и включает, выключает или регулирует степень освещения. Датчик присутствия для включения света, реагирующий на тепло, может зимой даже не «заметить» человека, идущего мимо, если последний очень тепло одет. Тем не менее он с легкостью зафиксирует любое живое существо в теплое время года.

Как это работает?

Принцип работы, который имеет датчик движения для включения света, заключается в использовании сенсора (пироэлектрического устройства). Он функционирует очень точно за счет повышения напряжения на выходе, при условии увеличения уровня ИК-излучения по сравнению с общим фоном. Свет включается с помощью внутреннего реле датчика.

Вне зависимости от типа устройства, выходные сигналы, которые получает датчик присутствия для включения света, в зависимости от необходимости поступают прямо на контроллер, выдающий сигналы управления на контрольный пункт:

• сигнализацию;
• реле для включения света;
• вентиляционную систему;
• систему кондиционирования помещения.

Это помогает «умному дому» быть крайне полезным для хозяев.

Например, пока вы открываете дверь, дом уже начал проветривать комнату, заполняя ее свежим воздухом. Либо же, наоборот, начинает проветривание или охлаждение, когда в помещении нет никого.

Виды датчиков движения

На современном рынке можно встретить множество устройств, которые так или иначе определяют присутствие кого-то в доме или на улице. Общее понятие «датчик движения для включения света» можно разделить на 4 типа, в зависимости от основного сенсорного элемента:

• ИК датчик для включения света (инфракрасный).
• УЗ датчик (ультразвуковой).
• СВЧ датчики (микроволновые).
• Комбинированные.

Кроме того, существует датчик звука для включения света и хлопковый датчик.

Каждый из них устанавливается в определенном месте и наиболее хорошо выполняет свои функции при правильной, рациональной установке.

ИК датчик

Инфракрасный датчик освещенности для включения света обнаруживает изменения теплового излучения живых существ или других объектов (например, автомобиля) с помощью нескольких линз, которые являются индикаторами.

Преимущества:

• Повышенная точность.
• Широкий температурный диапазон использования.
• Безвреден для домашних животных.

Недостатки:

• Излишняя чувствительность к бытовым приборам (батареи, кондиционеры).
• Реакция на солнечный свет.
• Отсутствие фиксации объектов, покрытых непропускающими излучение материалами.

Назначение инфракрасного датчика движения

Основные задачи инфракрасных датчиков — это:

• Экономия электроэнергии. Свет будет гореть только в том случае, если это на самом деле нужно.
• Эффект присутствия. При установке датчика на улице перед воротами на участке, в подъезде, на окнах нижних этажей во время его срабатывания появляется чувство, будто кто-то есть дома. Это, с одной стороны, вызывает ощущение комфорта, а с другой, отпугивает грабителей и бандитов.

Несмотря на всю его полезность, случается так, что людям этот датчик освещенности для включения света действует на нервы. Его способность успокаивать и заботиться о невыключенном освещении нравится далеко не всем.

Часто можно услышать: «Что он там щелкает?», «Мне что теперь все время нужно двигаться, чтоб свет был включен?», «А если я не хочу, чтоб он был включен?»

Ответ на все эти вопросы один, и он достаточно прост: при установке датчика необходимо лишь применить несколько дополнительных выключателей, которые идеально подойдут под требования жильцов и создадут возможность комфортной эксплуатации системы.

Сама схема подключения датчика для включения света будет описана немного ниже в этой статье.

УЗ датчики

Измерение окружающего пространства с помощью звуковых волн — прерогатива ультразвуковых датчиков. Они генерируют звуковые волны, которые при любом движении отражаются от объектов. Частота этих отражений непрерывно измеряется, и получается своеобразный эхолот. Сигнал поступает на приемник датчика и отдает команду по включению или отключению освещения.

Такие датчики чаще всего используют в автопроме для создания систем парктроник.

Преимущества:

• Возможность установки на больших площадях.
• Нечувствительность к погодным условиям.
• Устойчивость к загрязнениям и пыли.
• Сопоставимость с разными материалами корпуса.
• Максимально широкий температурный диапазон для работы.

Недостатки:

• Чувствительность домашних животных к ультразвуку.
• При длительном использовании может вызывать головную боль.

Микроволновые датчики

СВЧ датчик темноты для включения света работает за счет излучения высокочастотных электромагнитных волн, которые при попадании на объект отражаются, и качество этих отражений фиксируется сенсором. Любые изменения в сигнале запускают программу, установленную владельцем.

Преимущества:

• Возможность обнаружения объектов за преградами.
• Устойчивость к агрессивной окружающей среде.

Недостатки:

• Не безопасен для организма человека.

Можно устанавливать только там, где проходимость людей минимальная.

Комбинированные датчики

Комбинированные датчики освещенности для включения света подразумевают симбиоз сразу нескольких технологий обнаружения объектов.

Достоинства:

• Возможность наиболее точной работы.
• Полный контроль необходимой для наблюдения зоны.
• Широкие возможности индивидуальных настроек.

Недостатки:

• Установку может произвести только специалист.
• При выходе из строя одной из систем потребуется полная переналадка.

Хлопковые датчики

Многие видели такое устройство в фильмах, но не всем посчастливилось испытать его лично. Как это здорово: вот легли вы спать, а свет выключить забыли. Теплая постель не хочет отпускать. Решение — хлопок, и свет погашен. Срочно нужно включить свет? Хлоп — и комната снова освещается.

Дистанционная регулировка света, бесспорно, очень удобна. Но не стоит путать хлопковый выключатель и акустический (о нем речь пойдет ниже).

Такое устройство работает иначе, нежели датчик освещенности для включения света.

С его помощью можно регулировать не только освещение, но и:

• вентиляцию;
• трансформаторы;
• любое электрооборудование.

Важно! Обязательно соблюдайте требования к ограничениям по мощности нагрузки.

Алгоритм действий:

• Первый хлопок — включение напряжения.
• Второй хлопок — отключение.

Очень просто, согласитесь.

Рекомендации

Хлопковый сенсор — это своеобразный датчик шума для включения света. А значит, его установка целесообразна только в тех помещениях, где стационарный уровень шума не слишком высок. И уж тем более не там, где планируется праздник. Аплодисменты гостей могут устроить настоящую дискотечную светомузыку.

Идеальное помещение:

• подсобка;
• подвал;
• кладовка;
• спальня;
• детская комната.

Где не стоит устанавливать хлопковый датчик:

• многолюдные помещения;
• офисы;
• производственные комнаты;
• мастерские и т. д.

Крайне рекомендуется устанавливать подобное оборудование в детской комнате. Это не только удобно, но и обеспечивает дополнительную безопасность вашему ребенку. Обычные выключатели находятся достаточно высоко, и детям приходится либо залезать наверх, либо просить помощи у родителей. Частота падений со стула в такой ситуации впечатляет, и травматизм очень высок. Хлопок — хорошая альтернатива.

Полезно это и для людей с ограниченными возможностями.

Акустические датчики

Отличие этого типа выключателя от предыдущего незначительно, но есть. Акустический датчик реагирует абсолютно на любой звук, превышающий заданный порог в децибелах. Его установка целесообразна в подъездах с целью экономия электроэнергии.

Как только хлопает дверь, раздаются шаги, свет включается, и его выключение происходит через несколько секунд после того, как все затихло. Важное отличие: хлопковый реагирует только на хлопки!

Параметры датчиков движения

Разумеется, каждый датчик автоматического включения света имеет свои параметры, но в целом есть определенные стандарты характеристик:

• Напряжение — 220-240 В и 50 Гц.
• Таймер задержки (время включения) — 2-8 секунд.
• Время подачи напряжения — устанавливается с помощью регулятора.
• Чувствительность к свету — 2-1000 Люкс. Устанавливается на переключателе. Минимальное количество режимов — 2 на простейших моделях. Чтобы было понятнее: 100 Люкс означает, что датчик будет работать только в темное время суток. На максимальных настройках возможности работы датчика не ограничены по степени освещенности.
• Дистанция обзора — до 15 метров. При комбинировании разных типов датчиков этот параметр может быть увеличен.
• Скорость срабатывания — 0,5-1,5 миллисекунд. В случае если объект движется медленно, а его температура (одежда) сливается с общим тепловым фоном, сенсоры не срабатывают. Слишком быстрое движение также вызывает затруднения с обнаружением.
• Максимальный ток — может быть разным, в зависимости от области, в которой будет применяться датчик, от необходимого минимума до 1500 Вт. Мощность нагрузки определяет электромагнитное реле.
• Угол обзора — 360 градусов для потолочных датчиков. Для настенных — от 100 (для угловых) до 180 (для прямой стены). Высота становится решающим фактором в возможностях обзора: чем выше, тем больше.

Схемы ИК датчиков

Для примера используем китайский датчик LX-01 и подключим его к обычной лампе накаливания.

Схема подключения датчика включения света (алгоритм действий):

• Выберите модель датчика, которая вам нравится.
• Определите помещение для установки.
• Учитывайте планировку помещения (окна, двери, схемы передвижения людей, высокая мебель).

Важно! Если в помещении нет окон, то это преимущество, ведь датчик не придется дополнительно настраивать на степени освещенности — в комнате всегда темно. Если в комнате есть двери на каждой стене — датчик выбранного типа придется закрепить в углу, так как он имеет угол обзора 120 градусов.

• Изучите схему подключения к сети, которая всегда прилагается к инструкции.
• Не подключайте датчик иначе, не путайте провода, иначе при включении вы услышите хлопок, и устройство навсегда будет испорчено.
• По необходимости добавьте в схему контрольный выключатель, чтобы была возможность регулировать освещение вручную.
• Прозвоните все провода, прежде чем подключить устройство к сети с помощью тестера.
• Провод, выходящий от выключателя к лампе, соедините с красным контактом датчика.
• Провод по другую сторону от выключателя — к коричневому контакту.
• К голубому контакту — провод, подходящий к осветительному прибору не со стороны лампочки.

Готово!

Заключение и советы

Важно! Обязательно соблюдайте все меры безопасности при работе с электричеством:

• Наденьте плотные резиновые перчатки.
• Отключите электроэнергию в квартире.
• По завершении работ заизолируйте оголенные провода.

Осталось только повесить датчик на стену и проверить его работоспособность! Для этого выходите из комнаты и закройте за собой двери.

Зайдите в помещение. В первый раз датчик движения для включения света иногда срабатывает с задержкой. Это не страшно, у вас будет возможность отрегулировать параметры позже с помощью контроллера.

Если вы устанавливали хлопковый или акустический датчик — произведите соответствующий звук. Приятного использования!

www.syl.ru

Как подключить датчик движения к светодиодному прожектору

Датчики движения — приборы управления системами освещения, реагирующие включением напряжения питания на перемещение объектов в своем «секторе ответственности». Подобные приборы еще не столь давно использовались лишь в системах обеспечения безопасности различных организаций. Но сейчас – это доступная всем техника. Они прекрасно показывают себя в освещении придомовых территорий. Датчики движения широко применяются и в жилых домах, частных и многоквартирных, значительно повышая комфортность эксплуатации систем освещения. Кроме того, благодаря таким усовершенствованиям можно достигнуть немалой экономии расхода электроэнергии.

В ассортименте магазинов представлено немало осветительных приборов, уже оснащенных датчиком движения. Произвести их установку, конечно же, проще. Но нередко возникает необходимость разнести осветительный прибор и датчик на определенное расстояние. В принципе – тоже сложностей это вызвать не должно. В настоящей статье мы и посмотрим, как подключить датчик движения к светодиодному прожектору, применяемому, например, для освещения двора.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.

 Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Уличные датчики предназначены для контроля за прилегающими к дому территориями. Они обычно отличаются довольно значительными параметрами дальности восприятия. В некоторых приборах она может исчисляться сотнями метров. Правда, для использования в масштабах двора частного дома такие дальности не особо актуальны.

Такие системы удобны для хозяев при освещении двора, например, при возвращении домой или выходе из дома затемно. Свет будет включен, пока человек не выйдет из сектора датчика, а затем автоматически отключится. Да и для охранных целей такой прибор станет нелишним. Внезапно включившийся яркий прожектор наверняка спугнет злоумышленника, пытающегося под покровом темноты попасть на охраняемую территорию.

Внутренние датчики предназначены для работы в помещениях дома. От наружных приборов они отличаются меньшим сектором обзора, слабой защищённостью от атмосферных воздействий различного рода. Понятно, что и стоимость их обычно значительно ниже.

Цены на датчики движения

датчик движения

Ознакомьтесь с требованиями и вариантами автоматизации, в нашей новой статьи на нашем портале — «Освещение в подъезде».

 Встроенные и отдельно располагаемый датчики

Этот критерий во многом перекликается с указанным выше. Но он уже предопределяет изначальную конструктивную взаимосвязь датчика с подключенным к нему осветительным прибором.

• Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.

• Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.

• Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

По заложенному принципу выявления перемещающихся объектов датчики могут быть инфракрасными, ультразвуковыми, микроволновыми и комбинированными.

• Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Инфракрасные сенсоры чаще всего устанавливаются внутри жилых помещений. И их настраивают таким образом, чтобы они реагировали на передвижения людей, игнорируя домашних животных.

Этот тип приборов включает в себя комплекс специальных зеркал и линз, влияющих на сенсор. Чувствительность датчика зависит от того, сколько линз он имеет, а их может быть в одном приборе до тридцати пар.

Инфракрасные датчики имеют свои положительные и отрицательные стороны, выраженные в следующих особенностях:

• Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.

Перечислим «плюсы» и «минусы» таких приборов

• Микроволновые сенсоры. Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.

Микроволновые сенсоры считаются более совершенными, чем ультразвуковые их «конкуренты». Они более чувствительные, меньше подвержены воздействию атмосферных помех.

• Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и — высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики.

Цены на светодиодные прожекторы

светодиодный прожектор

• Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben»  и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» ,  «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
• Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
• Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
• Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
• Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
• Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
• Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Схемы подключение датчика движения к осветительному прибору

Начиная этот раздел, необходимо сразу отметить следующее. Несмотря на разнообразие моделей, практически все датчики движения подключаются к осветительным приборам по сходной схеме. Исключением являются светильники, которые требуют преобразования напряжения. Но и здесь вся разница в том, что в цепь включается блок питания.

Цены на светодиодные светильники

светодиодный светильник

Стандартное исполнение системы подключения подавляющего большинства датчиков движения – это клемма с тремя контактами. Два из них – это обычные фаза (L) и ноль (N). Третий контакт может обозначаться буквой «А», «L оut» или даже просто исходящей стрелкой →. Но в любом случае это тоже фаза, но уже идущая на осветительный прибор при срабатывании датчика.

А. Отсюда – самая простая схема подключения датчика движения к светодиодному прожектору.

Несколько пояснений. Силовой кабель сети 220 вольт объединяет три проводника. Коричневый (на схеме, в реальности может иметь и иную окраску) – фаза L, синий – ноль N, и зелено-желтый – защитное заземление РЕ.

Заземление РЕ идет непосредственно на прожектор – так как в большинстве случаев здесь металлический корпус, эта мера является необходимым условием безопасности эксплуатации.

Ноль N коммутируется одинаково к соответствующим клеммам обоих приборов.

Фаза идет на клеммный контакт L датчика движения.

И, наконец, с контакта А клеммы датчика фаза при срабатывании прибора будет подаваться на контакт L прожектора. Таким образом, при замыкании цепи в датчике движения включатся осветительный прибор.

Б. Показанная выше схема предполагает прямое включение системы «прожектор + датчик движения» к электрической сети. Но часто предусматривают и выключатель. С ним могут быть, кстати, разные варианты.

Так, следующая схема демонстрирует, что выключатель может быть установлен в разрыв фазы, идущей на клеммы датчика движения.

Совершенно очевидно, что при выключенном положении выключателя питание прерывается полностью. То есть не работает сам датчик движения и, соответственно, фаза никак не может поступить и на прожектор. При включении – система работает в характерном для нее «ждущем режиме», то есть реагирует включением света на движение в «секторе ответственности».

В. А вот такое расположение выключателя в схеме, как показано ниже, имеет уже совсем иное предназначение.

Хорошо видно, что питание на датчик движения не прерывается. Когда включатель находится в положении «выкл», то есть с разомкнутыми контактами, система работает в характерном для себя режиме, то есть включением прожектора руководит датчик. Но нередко бывают ситуации, когда требуется осветить участок двора, так сказать, на постоянной основе – выполнение тех или иных хозяйственных работ с наступлением сумерек, прием гостей и т.п. То есть не должно быть зависимости от срабатывания сенсоров движения. Все просто – при включенном выключателе свет будет гореть постоянно, так как фаза по участку цепи, показанному на схеме фиолетовым цветом, идет непосредственно на прожектор, минуя датчик.

Г. Можно применить схему и с двухклавишным выключателем. Тогда, по мере необходимости, можно выбирать наиболее подходящий в текущий момент режим работы системы.

Что получается при такой схеме:

— При выключенных обеих клавишах система полностью обесточена.

— Включение клавиши №1 переводит систему в режим отслеживания движения в заданном секторе и включения прожектора по датчику.

— Включение клавиши №2 (независимо от положения клавиши №1) просто напрямую включает прожектор.

Д. Иногда сложная конфигурация территории (помещения) вынуждает устанавливать два датчика движения, а то и более.  В этом случае их размещают так, чтобы «сектор ответственности» одного пересекался с зоной другого. То есть движущийся человек постоянно оказывается в поле зрения приборов.

Удобнее всего в таких случаях произвести параллельное подключение датчиков движения. Пример показан на схеме ниже.

Понятно, что в работе оба прибора полностью независимы друг от друга, но каждый из них в равной степени способен управлять прожектором.

Реже применяется схема последовательного включения датчиков, когда фаза на каждый последующий прибор идет с управляющей клеммы А предыдущего. Вряд ли такой способ будет уместен во дворе в сочетании с прожектором. Поэтому схему приводить нет особого смысла.

Е. Выше уже говорилось, но уточним – большинство бытовых датчиков движения рассчитано на работу в сети 200 В. Но бывает необходимо по тем или иным причинам подключить светильник, требующий постоянного пониженного напряжения (12, 24 или 36 вольт). Это часто практикуется, например, в гаражах и других хозпостройках, требующих повышенных мер безопасности.

Значит, схема несколько видоизменяется.

Проводники рабочего нуля и заземления подключены к блоку питания. А фаза на него поступает по тому же принципу, что показывался выше – через датчик движения. И уже с блока питания снимается постоянное напряжение, которое с соблюдением полярности передается на осветительный прибор.

Ж. Еще одна схема, к которой в современных условиях прибегать приходится редко, но все же…  Это на тот случай, если доведется иметь дело с устаревшей моделью датчика движения, не имеющей собственного встроенного фотореле. Получается, что если оставить такую систему в рабочем состоянии в светлое время суток, прибор все равно будет включать никому не нужное освещение при «засечке» движущегося объекта.

Производить по утрам обесточивание, а вечером запуск – нередко просто забывается. Проблема решается установкой в цепи еще одного устройства – фотореле. Это, кстати, как раз тот прибор, которые автоматически включает уличное освещение при наступлении сумерек.

Схема с отдельным фотореле будет выглядеть следующим образом:

Ничего сложного нет. Тем более что принцип расположения контактов на клеммах фотореле в точности совпадает с датчиком движения.

Важно – фаза от сети питания приходит именно на клемму L фотореле. А затем с выходной клеммы А подается на входную L датчика. И далее – по уже известной нам схеме.

Автоматика фотореле настроена (или позволяет настраиваться) на определённый уровень освещенности. Как только она падает ниже установленной границы, срабатывает реле, и фаза пойдет на датчик движения. То есть днем он стоит обесточенный, но с наступлением сумерек включается в работу. И при поступлении питания на него начинает отслеживать движение объектов в своем секторе, замыкая при необходимости цепь питания прожектора.

*  *  *  *  *  *  *

Были рассмотрены все основные схемы подключения датчика движения к осветительному прибору. Можно еще раз отметить, что несмотря на весьма широкое разнообразие моделей, принцип их подключения сохраняется общим.

Кроме того, если прибор приобретается в магазине, то к нему обязательно будет приложена инструкция. В ней обычно подробно излагаются все стороны установки датчика движения – крепление по месту, электрическая коммутация и точная окончательная настройка регулируемых параметров.

Сложно что-либо добавить. Разве что можно просто посмотреть видео, в котором мастер делает небольшой обзор инфракрасного датчика движения «FERON Sen 11». А затем показывает принцип его включения в схему с осветительным прожектором. После просмотра всё должно стать окончательно ясно.

Видео: Как подключается и тестируется датчик движения «FERON Sen 11»

*  *  *  *  *  *  *

Итак, выполнение подключения датчика движения к прожектору или обычному светильнику обычно не вызывает затруднений даже у начинающих мастеров. Кроме того, каждый производитель обязательно предоставляет покупателю инструкцию и схему сборки системы, что еще сильнее упрощает задачу. Но при проведении работ, кроме рекомендаций инструкции, в обязательном порядке должны соблюдаться все требования безопасности. Электричество не любит и зачастую не прощает небрежности, пренебрежения правилами и иных «шуток». Все электромонтажные операции должны производиться исключительно после того, как мастер гарантированно убедился, что проводка на участке работы обесточена.

stroyday.ru
