Ретро проводка в деревянном доме: фото, видео, монтаж

Создание интерьера под старину является весьма популярным на сегодняшний день, особенно в дачных домах из дерева и банях. В связи с тем, что данные постройки являются легковоспламеняемыми, правилами ПУЭ допускается осуществлять монтаж открытой электропроводки. Тут-то и возникает проблема – провода могут испортить дизайн комнат своим скучным внешним видом. Чтобы «убить одним выстрелом двух зайцев» — не нарушать правила ПУЭ и в то же время сохранить декоративный дедовский интерьер, рекомендуется использовать специальную витую электропроводку. Далее мы как раз и расскажем читателям сайта Сам Электрик, как сделать ретро проводку в деревянном доме своими руками и какие подводные камни могут возникнуть при монтаже.

Устройство декоративной электропроводки

Как и обычный кабель, витые провода состоят из двух или трех жил, в зависимости от того, присутствует ли система заземления в деревянном доме либо квартире. Что касается внешней изоляции проводов, она имеет декоративный внешний вид, который, собственно, и создает эффект ретро стиля. Чаще всего в качестве внешней оболочки используется шелк, пропитанный негорючим составом. Помимо этого, токопроводящие жилы дополнительно защищены ПВХ изоляцией, окрас которой соответствует стандартам цветовой маркировки проводов. Жилы ретро проводки медные, сечением от 0,75 до 2,5 мм

Помимо этого к комплекту электропроводки под старину в деревянном доме можно отнести дизайнерские розетки, выключатели, распределительные коробки ну и, конечно же, фарфоровые изоляторы. Все они имеют соответствующий внешний вид, характерные ретро стилю, что можно увидеть на фото и видео ниже.

Видеообзор всех комплектующих

Взвешиваем все «За» и «Против»

Перед тем как переходить к инструкции по монтажу ретро проводки в деревянном доме своими руками, необходимо выяснить, нужна ли она вообще, взвесив все преимущества и недостатки такого варианта.

Что касается положительных моментов, то это, конечно же, оригинальный внешний вид, который дополнит интерьер комнаты с деревянной отделкой стен под старину. Недостатков же значительно больше. Основными минусами считается значительно повышенная стоимость ретро проводки (особенно если производителем являются лидирующие фирмы — Fontini либо Bironi) и ограниченность в условиях применения. По поводу последнего нужно отметить, что так как сечение провода не превышает 2,5 мм², использовать такую проводку для подключения варочной панели либо других мощных электроприборов запрещается, т.к. жилы не выдержат высокие токовые нагрузки.

Подведя итог, хотелось бы отметить, что если Вы можете потратиться на более дорогой комплект проводов, розеток и выключателей и при этом проводка не будет использоваться для работы мощной бытовой техники, такой вариант будет очень оригинальным и разумным. В противном же случае можно использовать кабельные каналы «под дерево», которые также применяются при монтаже электропроводки в деревянном доме.

Обзор готового варианта электрической линии под старину Вы можете увидеть на данном видео примере:

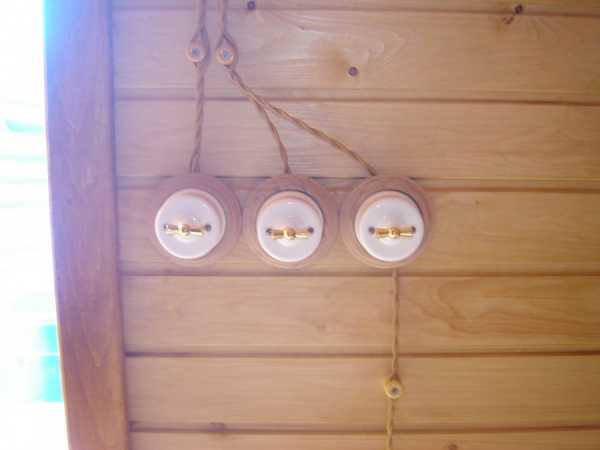

Внешний вид готовой электросети

Особенности монтажа

Вот мы и подобрались к наиболее интересующему Вас вопросу – как самостоятельно провести ретро проводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать рекомендации, предоставленные ниже и действовать согласно следующей пошаговой инструкции:

Определите, где будут установлены все выключатели, розетки, светильники и на основании этого начертите схему электропроводки под старину. Для примера рекомендуем просмотреть схему проводки в однокомнатной квартире.

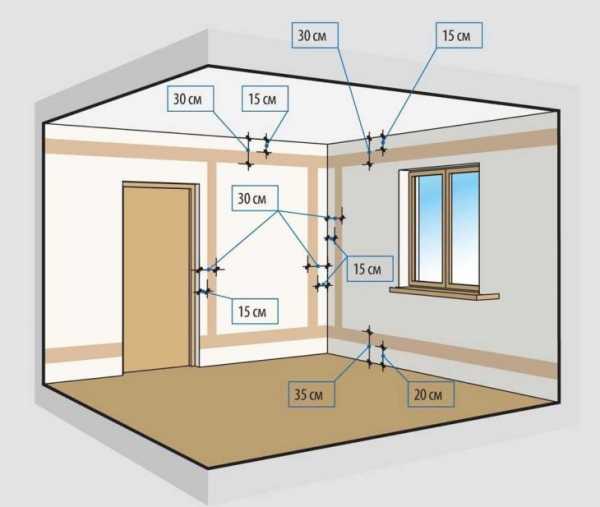

Перенесите наброски на стены в соответствии с подготовленной схемой. Чтобы соблюдалась горизонтальность всех линий, рекомендуем использовать самодельный лазерный уровень либо купить специальное устройство от производителя, как показано на фото ниже.

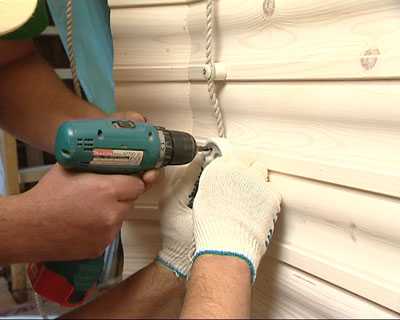

Установите фарфоровые ролики вдоль размеченной трассы. Расстояние между изоляторами при установке должно быть одинаковым по всей протяженности проводки в стиле ретро. Как правило, расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Крепление фарфоровых роликов осуществляется с помощью саморезов по дереву.
Установите накладные розетки, выключатели и распределительные коробки под старину в соответствующих местах согласно схеме.
Протяните ретро проводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой либо клеммами ваго. Использовать скрутку проводов в деревянных домах не следует из соображений пожаробезопасности. Натягивать проводник нужно так, чтобы минимальное расстояние между стеной и электропроводкой было не менее 1 см (согласно правилам ПУЭ). На потолке производить монтаж нужно опираясь на это же требование.
После окончания электромонтажных работ проверьте правильность проделанной работы визуальным осмотром и замером сопротивления мультиметром. Если все в порядке, можете включать автоматические выключатели и пользоваться электричеством в бане либо деревянном доме.

Вот по такой технологии осуществляется монтаж ретро проводки своими руками. Как Вы видите, ничего сложного нет, главное быть внимательным и придерживаться простейших правил, которые мы предоставили. Обращаем Ваше внимание на то, что не следует протягивать электропроводку под старину на улице, т.к. для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли. Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности.

На видео мастер доходчиво объясняет, как провести электропроводку на изоляторах:

Советы специалиста

Как сэкономить на материале

Как мы уже говорили выше, электропроводка под старину по цене значительно превышает даже специальный негорючий кабель ВВГнг, который также используется при монтаже проводки в бане и домике из дерева. Чтобы сэкономить на покупке декоративного витого провода, можно от распределительного щитка провести группа обычных кабелей в трубе либо гофре под полом, либо в специальном электротехническом плинтусе, а в местах ответвления провода к розеткам и выключателям использовать электропроводку под старину. Таким образом, Вам потребуется купить совсем немного дорогостоящего материала и в то же время сохранить всю изысканность ретро стиля.

На этом мы и закончим обзор ретро проводки в деревянном доме. Надеемся, что теперь Вы знаете, что это такое, и как самому осуществить монтаж электропроводки под старину. Напоследок рекомендуем просмотреть фото идеи по использованию декоративного «дедовского» варианта провода в интерьере.

Оригинальные фото идеи

Предоставленные ниже картинки показывают, как можно делать необычный интерьер под старину в бане и деревянном доме, используя не только ретро провода, но и окрашенные трубы. Вот, какие идеи мы нашли в интернете:

Также читают:

samelectrik.ru

Ретро проводка в деревянном доме

В деревянном доме возможен только наружный способ проводки. Это предусмотрено правилами пожарной безопасности. Для оформления интерьеров со стенами из круглых бревен используется открытая ретро проводка. Скрученные вместе электрошнуры крепятся на керамических изоляторах так, что остается воздушный зазор между проводами и стеной.

Широкий ассортимент расцветок оплетки и разнообразие крепежной фурнитуры, включая розетки, выключатели распределительные и защитные устройства, не ограничивают дизайнеров в выборе. Такие детали делают интерьеры деревянных домов уникальным.

Ретро проводка становится элементом декора интерьеров в стиле лофт, кантри, винтаж, шале. По монтажу такая проводка проще кабель-канальной и закрытой.

Краткое содержимое статьи:

Особенности монтажа
Чтобы ретро проводка в интерьере не бросалась в глаза, допустим смешанный тип. Для этого участки проводки закрывают декоративными изолирующими трубами.

Верхнюю наружную проводку нередко сочетают с нижней. Видимый ретро кабель в этом случае подводится к розеткам, светильникам от пола. В этом случае участки проводки, монтируемые у пола, закрывают металлом, чтобы уберечь от возможных повреждений и грызунов. Расход ретро кабеля в случае комбинированного монтажа будет меньше, на закрытых участках используют электрошнур проще и дешевле ретро кабеля.
Во многих дизайнерских решениях применим именно смешанный тип монтажа. В этом случае сокращаются расходы на приобретение ретро фурнитуры. Не нужны распаечные коробки в стиле ретро, существенно сокращается расход изоляторов.
Необходимые требования
При устройстве наружной проводки в деревянных домах необходимо соблюдать определенные параметры, регламентированные противопожарными правилами.

Любая инструкция для монтажа проводки содержит несколько правил:
максимальное расстояние между изоляторами на вертикальных участках не должно превышать 80 см, на горизонтальных и потолочных – 50 см;
провод плотно натягивается между изоляторами, провисания недопустимы;
расстояние провода, выключателя или розетки от стены, дверного косяка или оконного проема не менее 10 см, от водопроводных и газовых коммуникаций не менее полуметра;
соединение проводов методом скрутки недопустимо, их необходимо спаивать или соединять при помощи клемм.

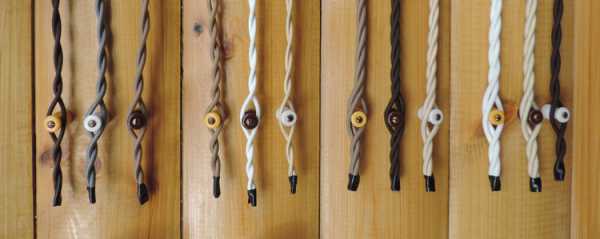

Готовый ретро шнур
Самый толстый готовый ретро шнур выдерживает максимальную мощность до 6 кВт. Для котлов отопления, кухонных плит, стиральных машин используют более мощный провод в тканевой оплетке. Его скручивают вручную в процессе крепления к изоляторам. Готовые провода тонкого и среднего диаметра подходят для комнат идеально. Они имеют двойную изоляцию.
При производстве кабеля к тканевой оплетке медную жилу сначала изолируют винилом. Затем делают декоративную оплетку. Для нее используются негорючие синтетические волокна.
Плетения из натурального хлопка или шелка пропитывают специальными огнеупорными составами. Окраска таких шнуров бывает самой разнообразной.
Плетение шнура
На контурах для подключения мощных электроприборов применяют монтаж наружной проводки в ретро стиле из декоративного шнура собственного плетения. В целях экономии средств можно плести шнур на всю длину проводки. Его делают скруткой или в виде косички из трех или четырех проводов. Такое плетение удобнее при большом количестве выключателей и розеток.
Невитого медного провода в невоспламеняющейся оплетке потребуется как минимум в 2,5 раза больше. Шнур плетется минимум в две жилы, плюс усадка. При плетении длина кабеля уменьшается до 30% в зависимости от его толщины. Плетение делают нужной плотности. Интерьер с самодельным проводом в стиле кантри выглядит более эффектно.
Для ретро проводки идеально подходит провод многожильный медный провод РГКМ. Он выдерживает высокие температуры, до 180°С, применим для саун и бань.
При плетении необходимо учитывать, что со шнура осыпается стекловолокно, эти частицы легко сдуваются феном или втягиваются пылесосом. Расцветка такого шнура белая и серая. Цветовая палитра провода БПВЛ разнообразнее.
Керамические или пластиковые изоляторы

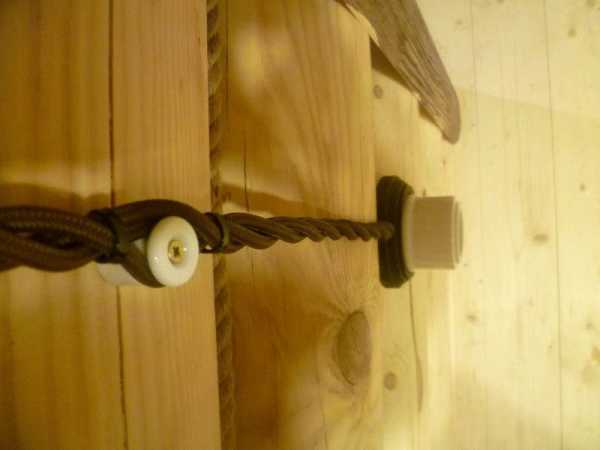

Подставкой для витого провода в ретро проводке служит изолятор. Называемый роликом. Он имеет сквозное отверстие. Для крепления таких роликов выпускают специальные саморезы с декоративными шляпками.
В основном применяются керамические изоляторы. Пластиковые со временем покрываются микротрещинами. Есть изоляторы из металла, но они применяются в исключительных случаях.
По размеру ролики делаются для тонких и плотных шнуров, они отличаются оп диаметру и высоте. Габаритные размеры: высота от 1,8 до 2,4 см, диаметр от 18 до 22 мм. Современные технологии позволяют выпускать ролики разных цветов, от белого до темно-коричневого.
На один погонный метр требуется не менее 3-х изоляторов. На стенах из калиброванного оцилиндрованного дерева проводку крепят шагом два или три бревна. На ровном брусе делают максимально возможный шаг.

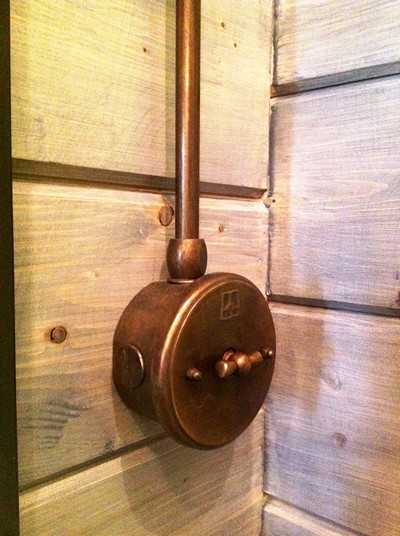

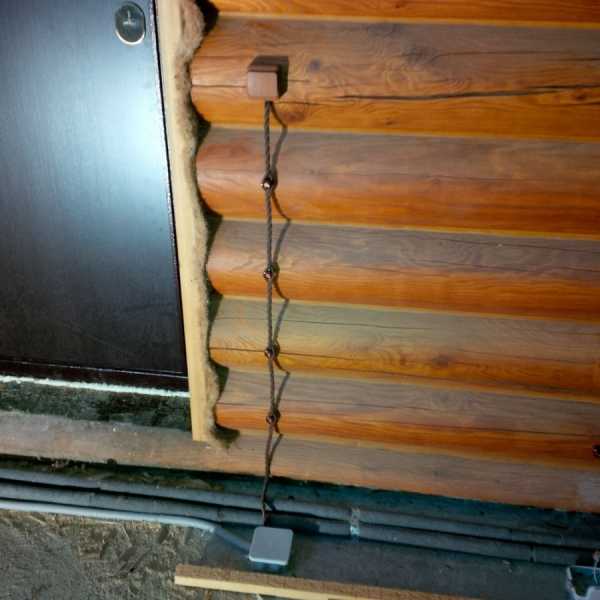

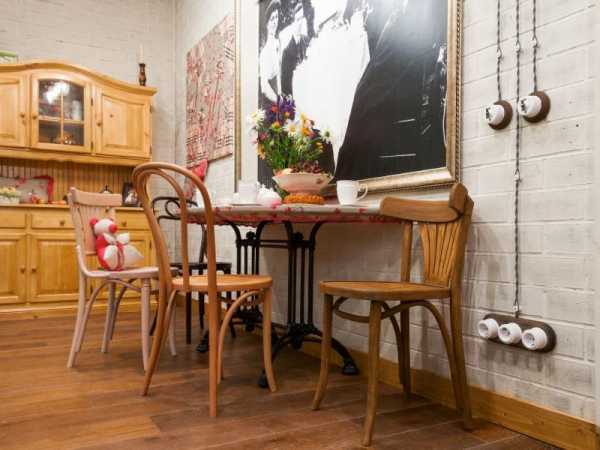

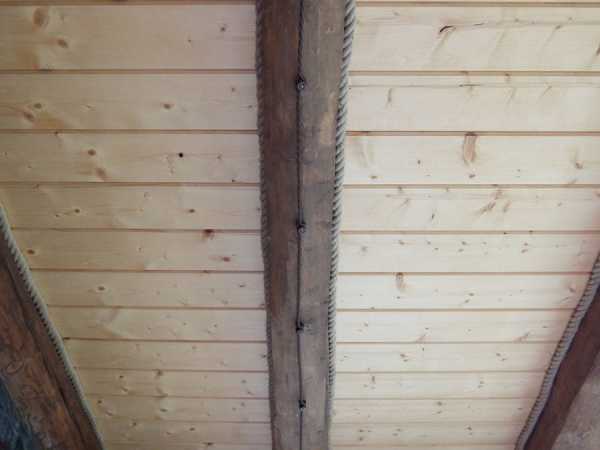

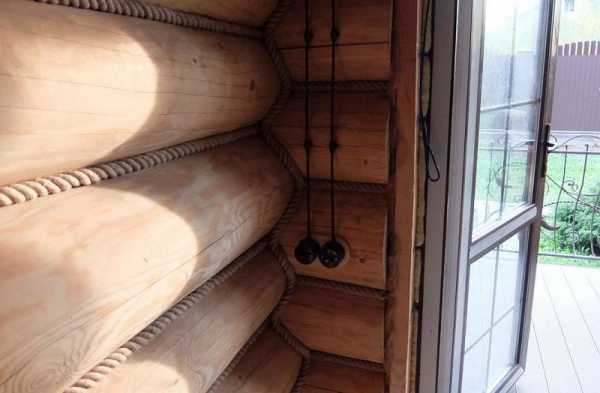

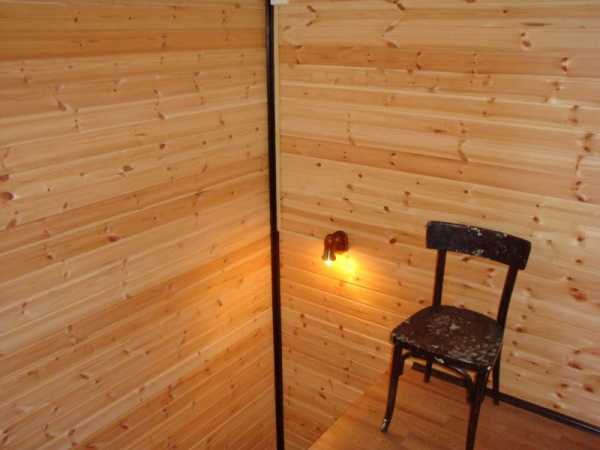

Фото ретро проводки в деревянном доме
Вам понравилась статья? Поделитесь 😉
electrikexpert.ru
Ретро проводка в деревянном доме, монтаж электропроводки на изоляторах

Пережив моду на современные интерьеры, многие владельцы загородной недвижимости потянулись, как говорится, к истокам. В наше время тенденция поменялась — в моде винтажный стиль жилища. Причем это не просто пластиковые накладки «под бревно», а именно строительство полноценных деревянных домов, со всеми вытекающими позитивными и негативными факторами.
Про позитив пусть рассуждают архитекторы, мы с вами, как раз рассмотрим проблемные вопросы: ретро проводка в деревянном доме.
Те, кто помнит деревянную избушку у бабушки в деревне, наверняка видел толстые витые провода, которые тянулись вдоль потолка и опускались по стенам к выключателям и редким розеткам.
Причем провода отличались от используемых сегодня — это была прочная конструкция из резиновой изоляции и толстой тряпочной оплетки. Поскольку мебели в таких жилищах было немного, все линии были на виду. Это отчасти снижало опасность повреждения: все под контролем.
Тем не менее, при таких открытых линиях, организовать короткое замыкание можно на «раз-два». Достаточно резко прислонить к проводу лопату (в прихожей), или неаккуратно взмахнуть металлическим инструментом (нож, молоток). Поэтому Правила устройства электроустановок однозначно запретили подобную организацию электропитания, предписав спрятать провода в каналы или трубы. Наружная прокладка в принципе возможна, но выполнить монтаж без нарушений сложно и дорого, особенно своими руками.
На самом деле, организация энергоснабжения в жилых домах не подвержена тотальному контролю надзорными органами. Да и технологии шагнули далеко вперед. Потому открытая проводка в стиле ретро не только возможна, но и безопасна. Доверяя профессионалам, вы перекладываете на них ответственность за соблюдение норм ПУЭ. Однако это стоит немалых денег. К слову, проводка под старину, ретро выключатели и розетки, также имеют высокую стоимость.
Отчасти по причине определенной эксклюзивности, а на самом деле, из-за применения дорогостоящих материалов (надо обеспечить безопасность без ущерба для дизайна), и отсутствия массового производства. Сэкономить можно лишь на оплате труда бригады электриков. Поэтому все чаще подобные работы выполняются своими руками.
Интересно, что тенденция распространена не только в загородных особняках. Ретро проводка в квартире уже не редкость. Причем требования безопасности в многоквартирных домах по умолчанию жестче: за вашу красоту могут поплатиться и соседи. Пожар в подъезде редко касается только одной квартиры.
Но не будем сгущать краски. На самом деле, можно выполнить монтаж ретро проводки так же надежно и безопасно, как традиционную закладку кабеля в бетонную стену.
Как правильно выполнить монтаж ретро проводки в деревянном доме?
Для начала рассмотрим применяемые материалы
Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:
Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.
Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.
Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.
Все проблемы отходят на задний план, если вы решите в точности выполнить требования Правил устройства электроустановок, и проложить проводку в трубах

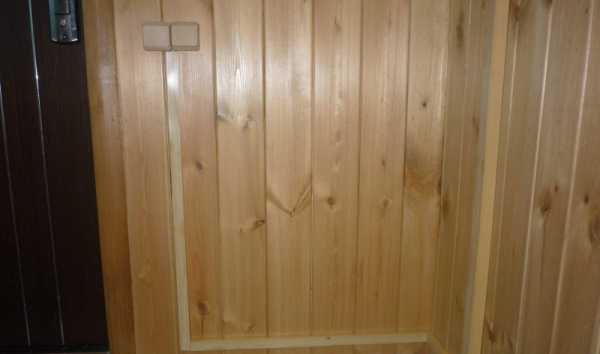

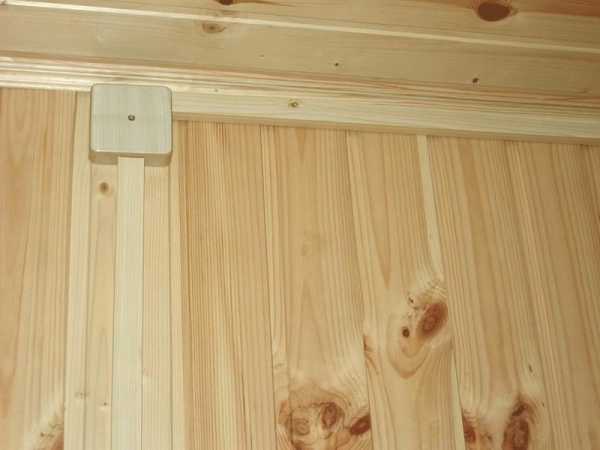

Укладка в кабельных каналах (трубы не обязательно должны быть круглыми) не предусматривает особых требований к проводам. А вот сами трубы должны быть выполнены из негорючего материала. Кроме того, их стенки при возгорании кабеля (внутри), не должны раскалиться настолько, что дерево рядом с ними загорится.
Действительно, не все хотят винтажности: электропроводка в стиле ретро может быть заменена на аккуратные прямоугольные короба из негорючего пластика. На них даже наносится расцветка под дерево.
На самом деле, если вы не фанат ретростиля, это самый удобный и безопасный вариант организации электроснабжения. Электрика в любой момент может быть модернизирована, причем именно своими руками (мы все таки говорим об экономии). Внутри такого короба всегда можно проложить дополнительную линию.
Справедливости ради, расширяться может и электропроводка на изоляторах.
Правда выглядит это не всегда эстетично. Опять же, всегда есть возможность спрятать жгуты проводов в малозаметном углу. Тогда применяется пожароустойчивый гофр. А если в этом месте будет висеть кухонный шкафчик, или установлена декоративная накладка, все магистральные кабели можно уложить рядом.

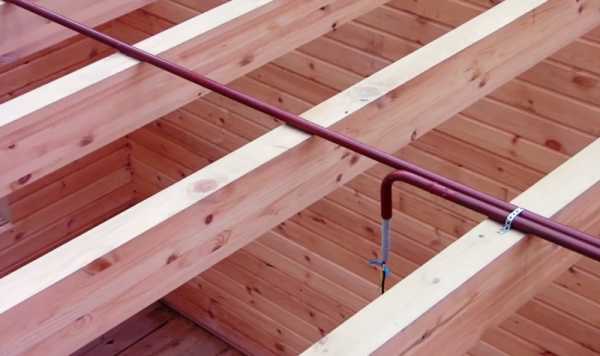

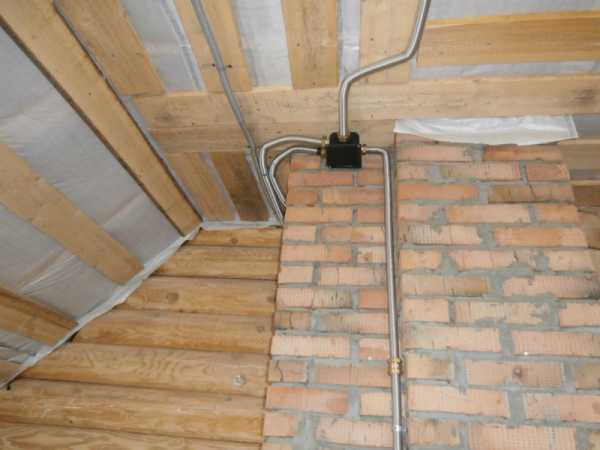

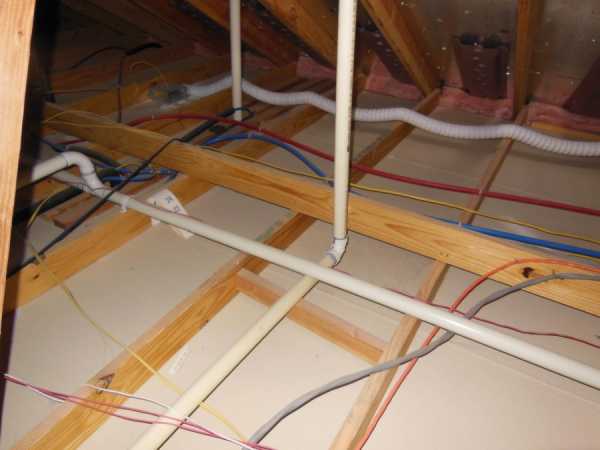

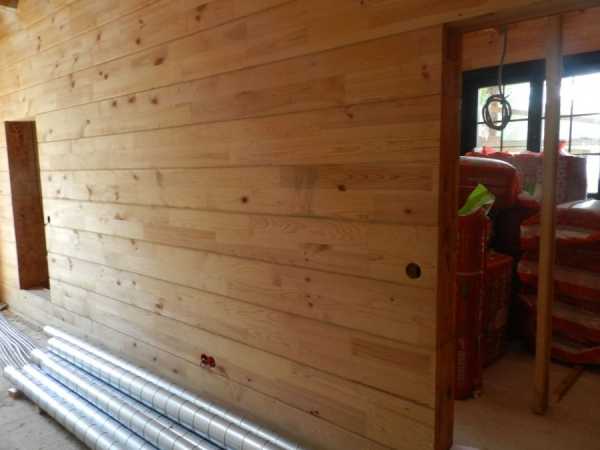

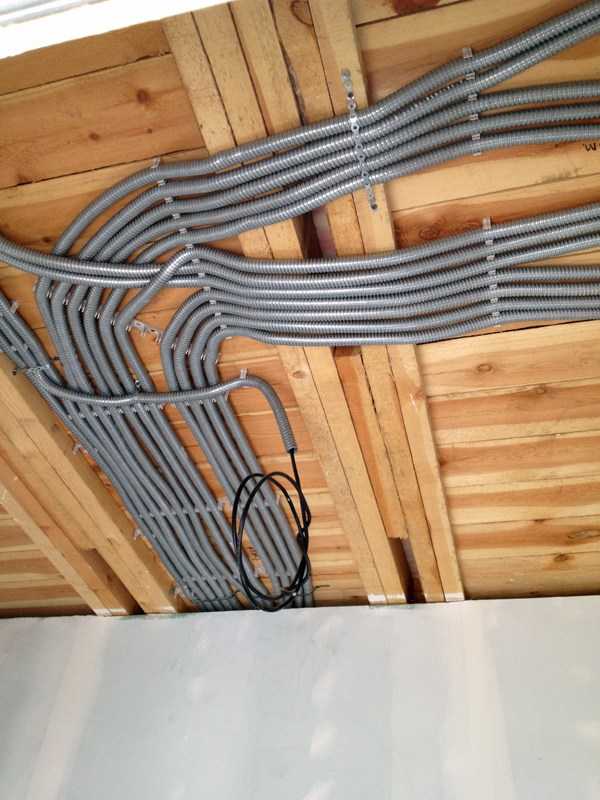

Но вернемся к трубам. Идеальный с противопожарной точки зрения способ — силовые магистрали уложить в стальные каналы, и распаячные коробки выполнить из того же материала. При этом ужесточаются требования к изоляции проводов (постоянный контакт с металлом). Оптимальное решение — укладка основных линий в межпотолочном пространстве.
За подвесным декоративным потолком (разумеется, деревянным), эстетика не нужна. А вот по стенам можно выполнить монтаж электропроводки на изоляторах. Каждый кабель имеет относительно небольшую нагрузку: либо розетка, либо одиночный выключатель.
Деревянный дом по идеологии не подразумевает мощных электроприборов. Бойлер и стиральную машинку можно вынести в отдельное помещение: котельную из камня. Это на порядок повысит устойчивость жилища к пожарам.
А если вам не нравится открытые провода, но есть тяга к винтажным интерьерам — есть оригинальное решение: ретро проводка в трубах. Кто сказал, что кабельные каналы вещь сугубо утилитарная? Дизайн можно обыграть как угодно.
Есть целые комплекты в едином стиле. А для экономии — эта дорогостоящая красота заводится в межпотолочное пространство, где проложены обычные стальные трубы и коробки. Или придерживаемся единого стиля — на всех поверхностях состаренная латунь.
Но вернемся к проводам на изоляторах

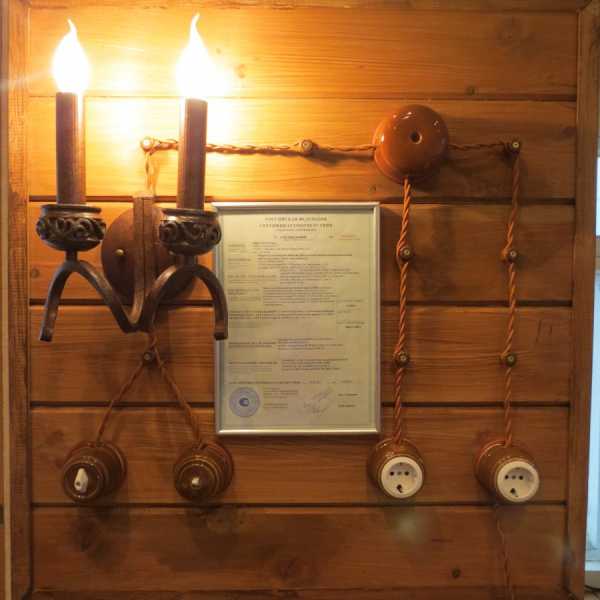

Повторяя стиль 1920–1940 годов, дизайнеры разработали целую систему, где проводка ретро безопасно размещается на керамических катушках, отлично вписываясь в бревенчатый дизайн. Безопасность в первую очередь обеспечивается применением специальных материалов: провод для ретро проводки не только красивый, но и негорючий. Внутренняя изоляция из традиционных материалов, не поддерживающих горения, а наружная (якобы тканевая) оплетка — из стекловолокна. Для нормальной коммутации предусмотрены пожаробезопасные коробочки, которые незаметно прячутся под потолком.
Правда для открытой проводки есть ограничения. Сечение провода не может быть выше 2.5 мм². Это несколько ограничивает мощность конечных устройств. Особенно если рабочее напряжение в домашней сети 12 или 24 вольта. Сила тока в сравнение с привычными 220 V возрастает почти в десять раз.
Это интересно
В современных экологически чистых жилищах с установленными солнечными панелями, низковольтные сети освещения — это реальность сегодняшнего дня. Многие владельцы подобных коттеджей ошибочно полагают, что 12 вольт безопаснее, чем 220. С точки зрения поражения электротоком — это так. А вот пожарная безопасность напротив, ниже. При одинаковой мощности и снижении напряжения питания, открытая ретро проводка должна выдерживать не привычные 3–5 Ампер, а 40–60. Соответственно и требования к проводнику с изоляцией на порядок выше.

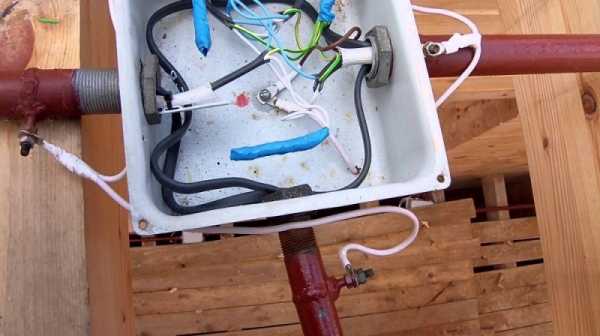

Размещение распределительных и коммутационных устройств

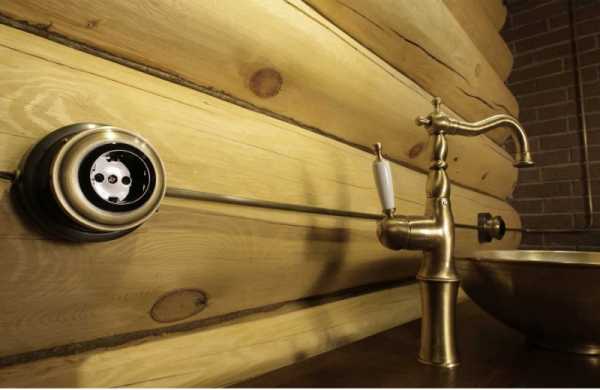

Крепление на стены привычных выключателей, коробочек и розеток, в доме из круглого бревна превращается в проблему. Кроме понятных ограничений пожарной безопасности, на покатую поверхность ничего не прикрутишь.
Этот вопрос решается установкой специальных подложек из негорючего диэлектрика. Разумеется, материалы стилизованы по дерево, и вписываются в единый стиль.
Как правило, нет необходимости ровнять поверхность: подиум прикручивается прямо на круглое бревно. За прочность можно не беспокоиться, это не гипсокартон, а шуруп в дереве.
Для тех, кого не устраивают прокладки под выключателями — есть иное решение. Корпус можно подровнять под «посадочное место». Правда, конструкция самого выключателя должна обеспечить пожарную безопасность в месте контакта с деревом.
Разумеется, современный дом, построенный в ретро стиле, не может обойтись без интернета, телефона и прочих линий связи. Коммутационные разъемы для них есть, в одном стиле с розетками и выключателями. А вот ретро интернет кабель еще не придумали. Проблема решается в комплексе: 220 вольт на косичках с изолятором, и некрасивые связные провода прячем в ретротрубу.
Итоговые советы
Мы рассмотрели все нюансы организации проводки в ретростиле. Ее можно проложить в деревянном загородном доме, и современной каменной многоэтажке.
Главное отличие от традиционных способов укладки — нет возможности откатить назад и все переделать. Если вы неправильно протянули кабель в бетонной стене — штробим заново, штукатурим и клеим обои. На деревянной стене так не получится. Любой вкрученный шуруп должен остаться там навсегда, иначе дыру ничем не замажешь. Поэтому перед началом работ по монтажу, необходимо с особой тщательностью распланировать укладку, и разметить трассы проводов.
Разумеется, любая электропроводка организуется с перспективой развития. Поэтому поговорка «Семь раз отмерь — один отрежь!» — в нашем случае особенно актуальна.
Видео по теме

profazu.ru
135 фото лучших безопасных решений

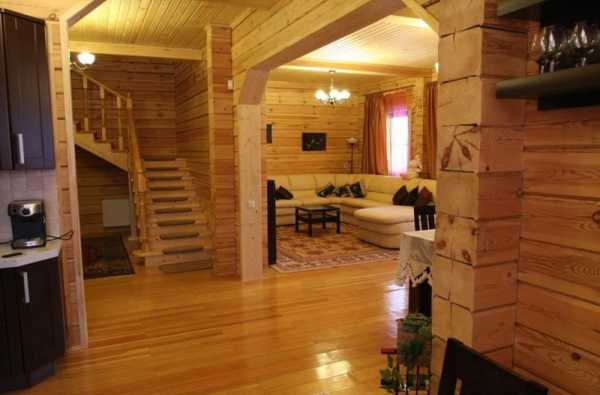

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.
Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.
Методика проведения работ:
Определение мощности электрического устройства и разработка проектной документации;
Выбор требуемого кабеля, розеток, приборов;

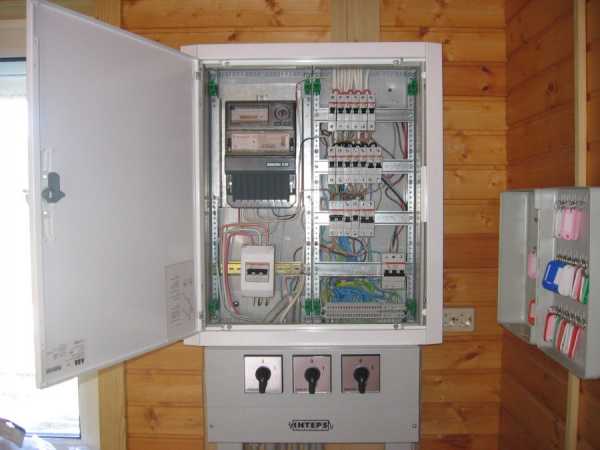

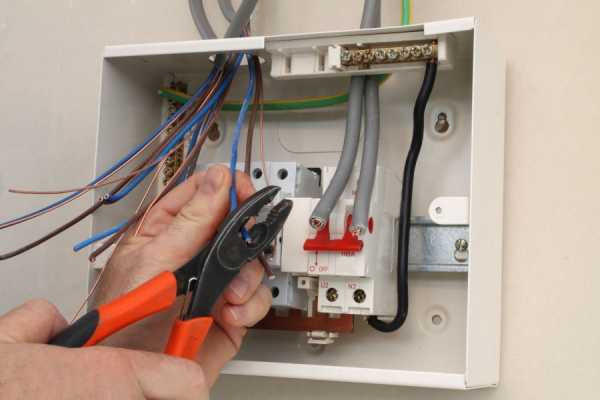

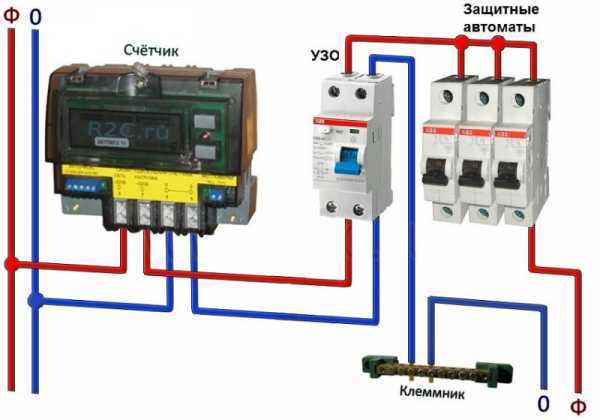

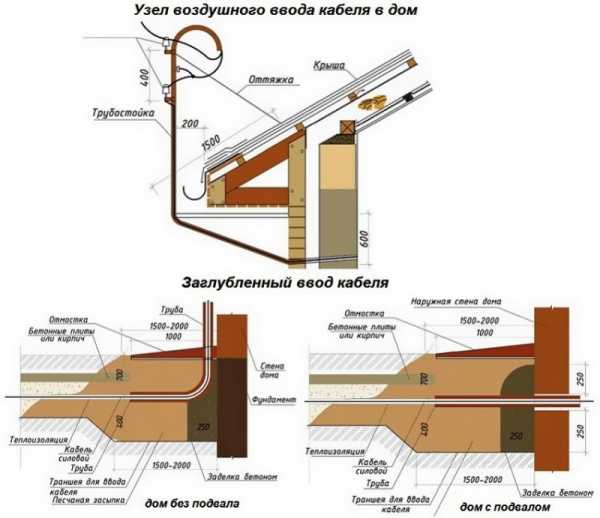

Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
Монтаж электротехнических устройств, осветительных устройств;
Монтаж УЗО, обустройство заземления;
Проведение испытаний профилактического характера.

Подготовка проектной документации
Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

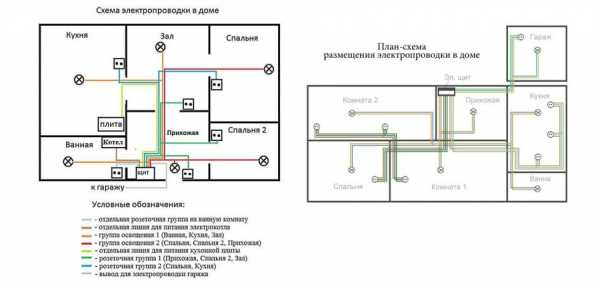

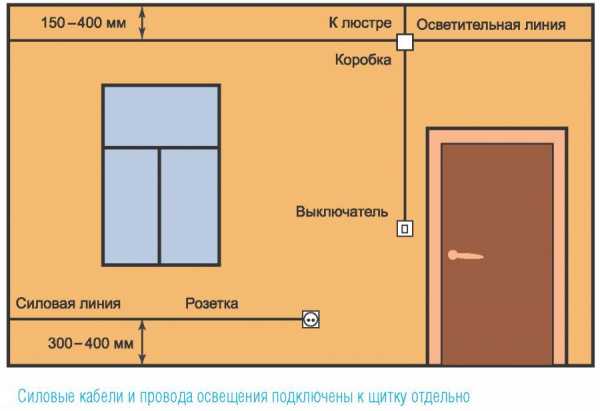

производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
выбирается кабеля для всех электроточек;
на схеме обозначаются точки установки коробок распределительных;
отмечается возможность всех устройств;
приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;
определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.
Разновидности электропроводки
Существует несколько методов проложить электропроводку в жилье из природного массива:
Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.
Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

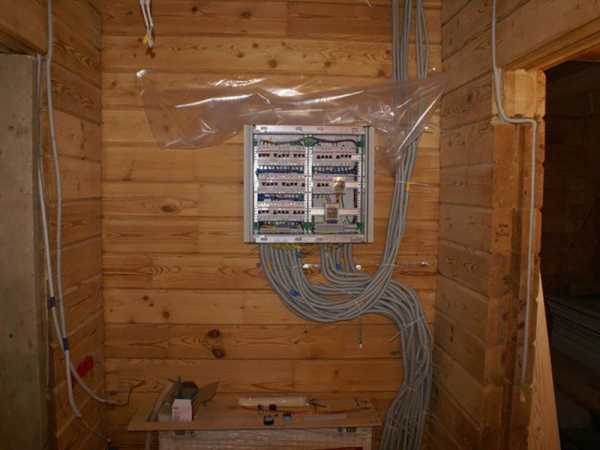

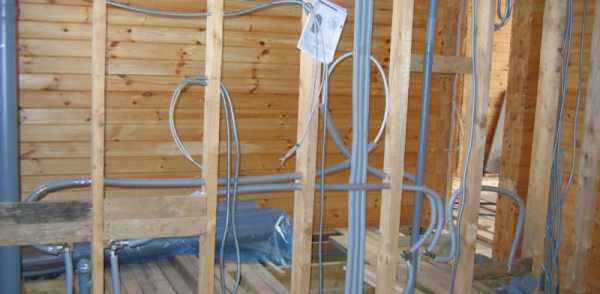

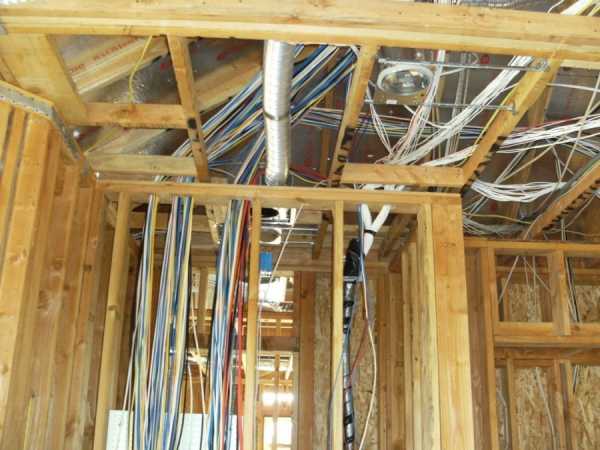

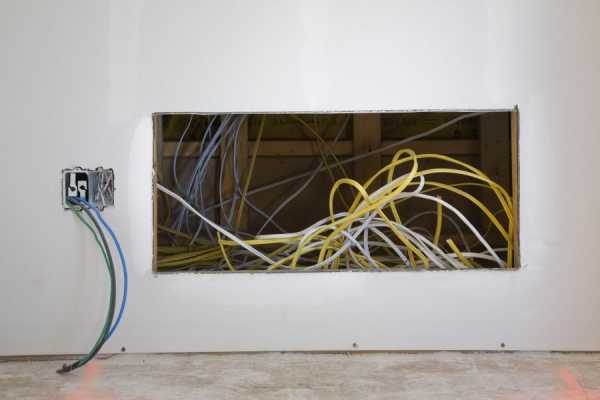

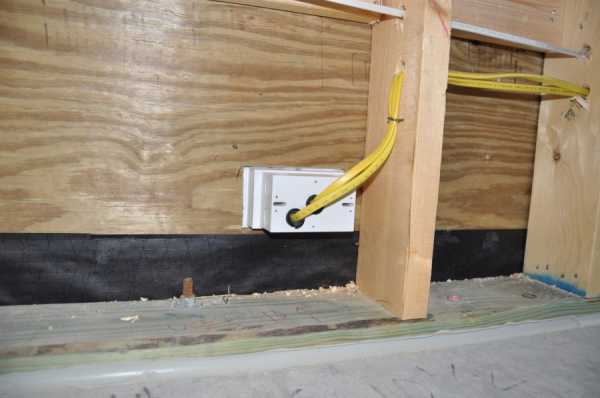

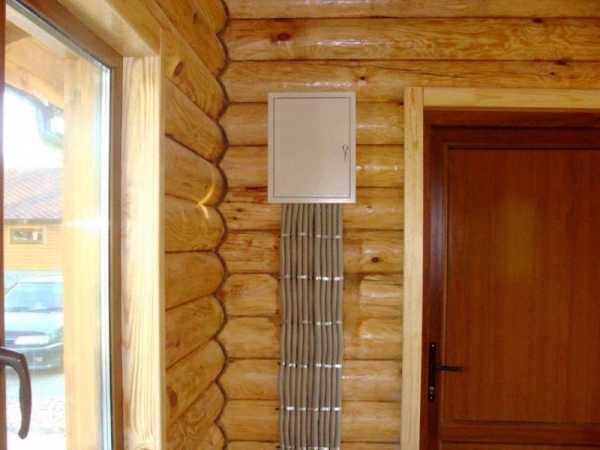

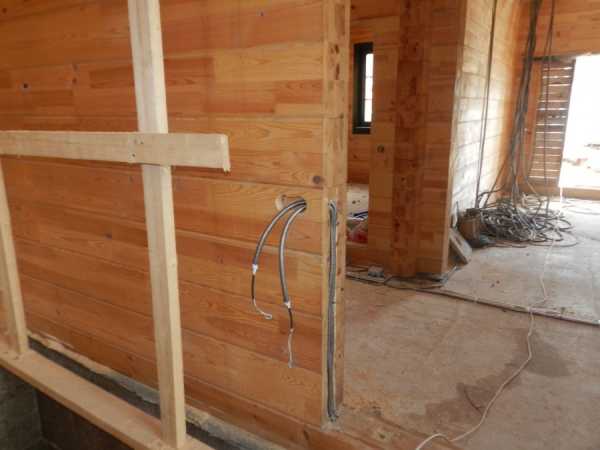

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.
Особенности проводки закрытого типа

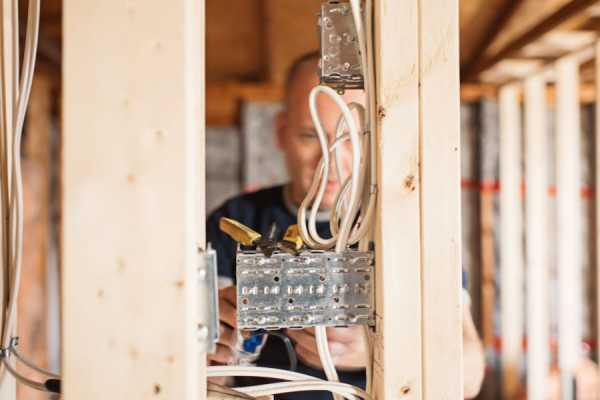

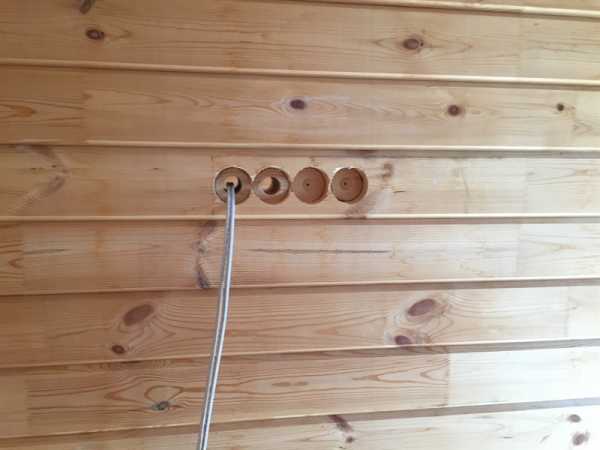

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.
В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.
Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.
Правила установки проводки в сооружении из древесины
Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:
В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
Непременно стоит проследить за оттенком провода.
Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

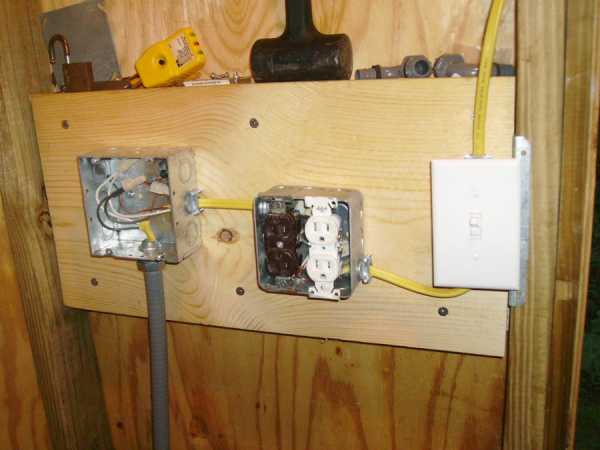

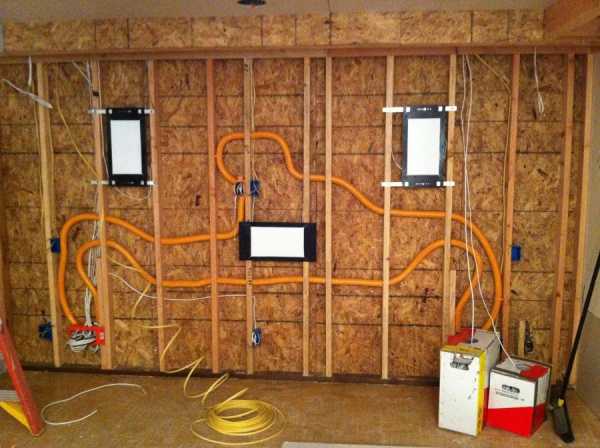

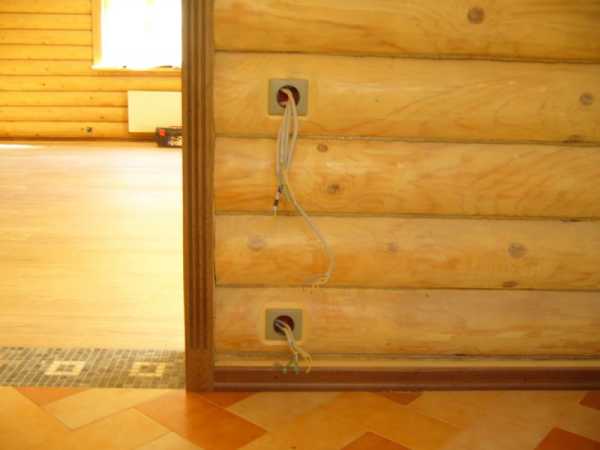

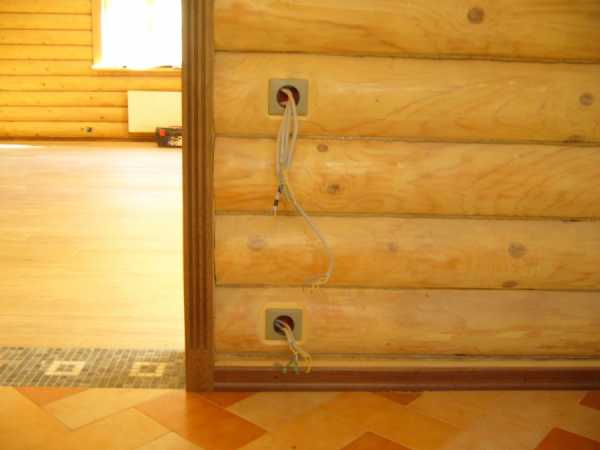

Фото электропроводки в деревянном доме

Также рекомендуем посетить:
mojdominfo.ru
фото, расчет материалов и монтаж

Электрокоммуникации в жилых помещениях на заре электрификации монтировались из витого алюминиевого кабеля.
Две отдельные жилы в одинарной изоляции скручивались в витую пару и в таком виде монтировались на стену с помощью фарфоровых изоляторов. Распределительные коробки в то время не использовались.
Современная ретро-проводка изготавливается по современным технологиям и представляет собой достоверную имитацию старины, превосходя оригинал практически по всем техническим и эксплуатационным характеристикам. В конструкцию проводки добавлены элементы, необходимые для обеспечения безопасности в соответствии с современными нормативами.
Общая информация
Первый слой изоляции выполняется из винила, второй – оплетка из негорючего волокна, поверх него – декоративная оплетка из хлопчатобумажного волокна, стекловолокна или шелковых нитей. С целью обеспечения безопасности, тканевая изоляция из натуральных волокон пропитана огнеупорным лаком.
Токопроводящие жилы кабеля в стиле ретро выполняются из меди. Производятся два типа кабелей для ретро-проводки: осветительные и основные, для розеточных групп подключения. Различия между ними сводятся к толщине токопроводящих жил.
Для освещения используют кабели сечением 1,5 мм ², розеточную часть проводки выполняют из проводов 2,5 мм ². Для подключения электроплиты и других мощных потребителей электроэнергии придется прокладывать скрытые линии, так как ретро-кабели большего сечения не производятся.

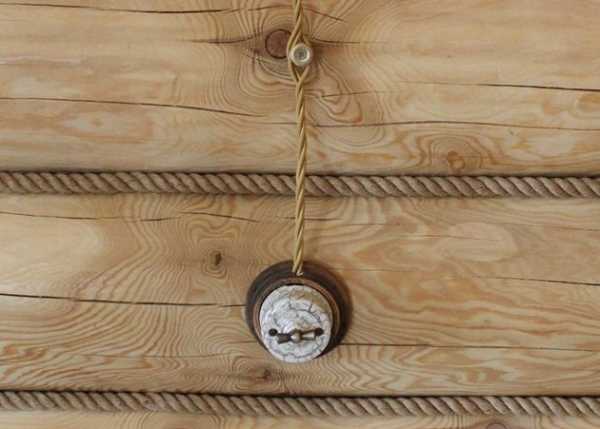

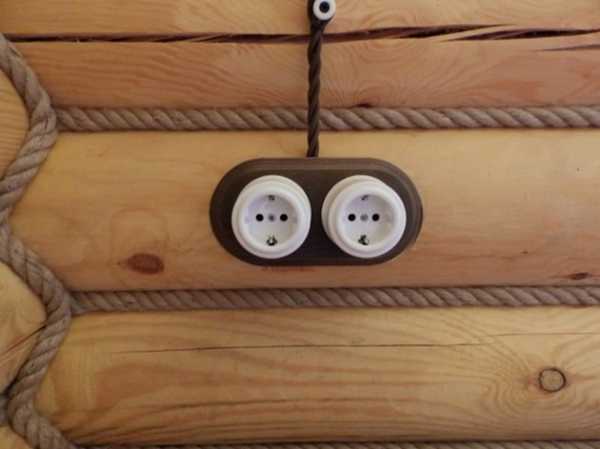

Образцы ретро-проводки в деревянном доме представлены на фото:
Электропроводка в стиле ретро применяется при оформлении в деревянном доме интерьеров в исторических стилях «простонародного» происхождения: винтаж, кантри, прованс, а также в некоторых вариациях стиля лофт. Оформление интерьера деревянного дома с элементами старины – решение распространенное и вполне естественное.
Открытая (наружная) ретро-проводка на изоляторах отлично дополнит колорит выбранного стилевого направления в деревянном доме.
В домах из оцилиндрованного бревна качественно установить кабель-каналы технически невозможно. Поэтому установка на изоляторах остается единственным способом обеспечения электропитания при сохранении эстетики помещения.
Преимущества
Недостатки
Открытость электрокоммуникаций на изоляторах имеет и отрицательные стороны. Прямым следствием расположения поверх опоры является меньшая прочность по сравнению с коммуникациями закрытого типа.
Внешнее расположение конструктивных элементов предполагает наличие свободного пространства. В небольшом доме это может оказаться критичным.
Если в доме предполагается наличие внутренней отделки, открытая проводка заметно усложняет отделочные работы во время ремонта.
Расчет материалов
Как правило, открытая проводка в стиле ретро на самом деле оказывается комбинированной. Выдержать единообразие стиля при подводе электроэнергии в дом и подключении мощных стационарных потребителей тока невозможно. Ретро-кабель большого сечения не производится.
Вводной кабель и индивидуальные группы подключения вроде электроплиты, электрокотла и другого мощного оборудования монтируют скрытым способом. При расчете необходимого количества провода учитываются только осветительная и розеточная часть проводки.
При выборе монтажных элементов стоит учесть небольшой нюанс: цены материалов сильно варьируют не только в зависимости от происходжения материала, но и в зависимости от цвета исполнения. Например, коричневый комплект обойдется едва ли не втрое дешевле синего или золотистого.
Ориентировочные цены на комплектующие:
Кабель – 5 000 -15 000 руб/бухта;
Ролик- изолятор – 20-50 руб/шт;
Выключатель, розетка – 600-3600 руб/шт;
Подложки и другие элементы изоляции – 500-1 800 руб/шт.
Кроме упомянутых элементов понадобятся распределительные коробки, саморезы или шурупы, клеммники или СИЗ. Крепежные элементы подбирают после выбора изоляторов. При этом исключается вероятность ошибки в размерах крепежа.
Набор инструмента для монтажа открытой проводки на изоляторах:
Отвертка;
Нож;
Уровень;
Пассатижи;
Шуруповерт;
Дрель.
Монтаж на изоляторах
Электромонтажные работы выполняются после окончания отделки, если таковая была предусмотрена. Порядок действий при монтаже открытой проводки выглядит следующим образом:
Создание подробного плана электрокоммуникаций с указанием мест расположения точек подключения относительно мебели и других элементов интерьера.

Составление схемы подключения всех устройств, потребляющих электроэнергию.
На плане и в схеме подключения учитываются все точки подключения, включая индивидуальные, предназначенные для мощных стационарных потребителей.
Разметка кабельных трасс с помощью уровня. Маршруты прокладываются по кратчайшему пути, строго вертикально или горизонтально, повороты выполняют под прямым углом.
Установка распределительных коробок и роликов-изоляторов по разметке.
Монтаж проводов.
Замер изоляции на сопротивление и испытательное подключение.
Ролики устанавливают с шагом примерно около полуметра, при этом расстояние между точкой подключения и ближайшим изолятором должно составлять не менее 5 см. на поворотах устанавливают по два ролика на расстоянии 45 см под углом 45° относительно проложенного участка трассы.
Соединение проводов выполняется спайкой или с помощью клеммников. Для прохода сквозь стену применяются керамические проходники.
Ретро-проводка в деревянном доме несложна в исполнении и как правило свидетельствует об отличном вкусе владельца дома.
Полезная и познавательная видео-инструкция, как правильно проложить ретро-проводку в деревянном доме:
elektrik24.net
красивые винтажные розетки и выключатели + фото
В настоящее время многие дизайнеры ищут новые приёмы и методы обустройства деревянного дома. В том числе стиль интерьеру придаст и необычная проводка-ретро. Все деревянные конструкции считаются легковоспламеняемыми, поэтому многие специалисты советуют проводить в них именно открытую проводку. Но так как большое количество проводов может испортить интерьер, то необходимо хорошо изучить данный вопрос и разобраться с традиционными схемами.
Устройство декоративной проводки ретро
На первый взгляд сделать винтажную проводку не составляет труда, так как нет необходимости штробить стены, а особенно, если мы делаем её в доме из бревна, где полностью отсутствуют внутренняя облицовка стен и потолков.
Красивая ретро-проводка в современном деревянном доме
Такая проводка монтировалась ещё в начале прошлого века и выполнялась с помощью нескольких одножильных проводов, где волокна были скручены по спирали.
Раньше не было специальных разветвительных коробок и поэтому все точки прокладки проводов осуществлялись на керамических или более дорогих фарфоровых изоляционных роликах. Для того чтобы отдельные волокна не были видны, мастера прятали их под специальной оплёткой.
Белая ретро-проводка на кирпичной стене интерьера в стиле Лофт
Естественно, такой способ в современных домах будет небезопасным и неэстетичным, поэтому специалисты предлагают своим клиентам установку проводки а-ля «ретро», которая располагается на стенах и потолке.
Для того чтобы провода имели эстетичный вид производители покрывают их специальным материалом.
Обычно для создания красивого ретро-стиля производители используют шелковую оплётку различных цветов в зависимости от цвета стен деревянного дома и задумки дизайнера. Перед установкой такой проводки её обрабатывают специальными негорючими составами. Медные провода для создания винтажной проводки могут быть сечением 0,5–2,5 миллиметра. Иногда для большего эффекта специалисты используют специальные инженерные трубы.
Декоративные провода и выключатели для монтажа красивой винтажной проводки в деревянном доме
Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.
Деревянные дома достаточно специфичны, так как не всегда в них делают внутренние облицовочные работы, что существенно усложняет прокладку кабеля внутри стен. Для того чтобы не портить внешний вид интерьера специалисты рекомендуют часть проводки делать наружной, то есть в винтажном стиле.
Ретро-розетки и выключатели для винтажной проводки в доме
Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается.
Виды проводки «под старину»
Существует несколько различных видов проводки «под старину», которые сегодня пользуются большой популярностью среди владельцев срубов.
Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.
В настоящее время отечественные и зарубежные производители предлагают не только провода для создания красивой винтажной проводки, но и все дополнительные элементы к ней: изоляторы, коробки для разветвления, розетки и выключатели. Сегодня самым большим спросом пользуется проводка российской марки «Гусев», а также зарубежных производителей Bironi, Salvador, Villaris.
Стилизация ретро-проводов и изолирующих роликов марки Villaris
Первый слой такой проводки изготовлен из винила, а второй производится из хлопковой или шелковой ткани, которая пропитана специальным огнеупорным составом. Также производители предлагают провода в обвязке из стекловолокна.
Плюсы и минусы электропроводки в стиле ретро
Перед тем как принять решение по созданию такой проводки в своём доме, необходимо ознакомиться с её преимуществами и недостатками, так как это очень важно для будущей эксплуатации всех электроприборов.
Преимущества
Оригинальный и необычный внешний вид.
Большой выбор цветов.
Простота монтажа проводов.
Соответствие всем нормам безопасности.
Доступ для корректировки и обслуживания.
Нет необходимости штробления стен.
Возможность создания винтажного стиля в деревянном доме.
Недостатки
Высокая стоимость (особенно, если приобретать провода и другие детали зарубежных производителей).
Ограниченность условий использования. Так как сечение провода не более 2,5 миллиметров, то подключать к такой проводке мощные электроприборы, такие как варочная панель, микроволновая печь и другие не представляется возможным. Она просто не выдержит высоких нагрузок тока.
Совместно с ретро-проводкой придётся монтировать обычную, для того чтобы можно было подключить любые электроприборы.
Необходимость привлечения специалистов для создания сложной системы кабелей в доме из дерева.
Монтаж винтажной проводки в доме
Мы подошли к самому важному вопросу — монтажу винтажной проводки. Главное, следовать всем указанным инструкциям и правильно создать проектировку будущей разводки, так чтобы она могла не только в полной мере выполнять свои функции, но и быть эстетически привлекательной.
Мы не сможем провести наружный кабель во всём деревянном доме, поэтому вводить систему придётся с использованием проводов большего сечения. Это предусмотрено нормами безопасности. Для электрического питания плиты и котла используют специальные кабельные короба или трубы небольшого диаметра.
Инженерные трубы для монтажа ретро-проводки в доме
Провода разных марок монтируются от щитка далее к распределительным кабелям, а затем укладываются в негорючий защитный короб, который предусмотрен для них по своим размерам и параметрам.
Керамический распределительный короб для ретро-проводки
При покупке винтажных проводов необходимо убедиться в качестве выполнения оплётки и её соответствию всем нормативным стандартам. Очень важно узнать информацию о степени возгораемости кабелей и выделению ними дыма. Класс открытой проводки имеет маркировку «НГ».
Кабель марки НГ для монтажа ретро-проводки
Процесс проектирования
В самом начале надо определить, где должны располагаться в помещении все выключатели, розетки, а также различные приборы освещения и затем начертить предварительную схему будущей проводки.
Для того чтобы впоследствии выключатель или розетку не перекрывала мебель, необходимо точно определиться с её расстановкой.
Мы предлагаем две типовые схемы создания проводки в одной комнате, ванной, прихожей и кухне.
Схема ретро-проводки в деревянном доме
Второй вариант схемы предназначен для монтажа наружной проводки в зале, прихожей, ванной комнате, санузле, кухне.
Вторая схема создания ретро-проводки
Для правильного расчёта необходимо выполнить такие предварительные проектировочные работы:
Определиться с количеством розеток, выключателей и коробок для распределения.
Рассчитать высоту крепления всех устройств и способ их подсоединения.
Разметить места установки всех приборов освещения. Перед тем как рассчитывать длину провода, необходимо учесть высоту потолка. Если он опускаться не будет, то нам необходимо будет сделать запас около 20 см, а если мы будем его опускать, то запас составит примерно 50 см.
Так как наша электропроводка будет винтажного типа, то придётся использовать провода с различным сечением для того, чтобы можно было подключать различные электроприборы.
Для освещения нам понадобятся провода 3*1,5 мм.
Для подключения розеток — 3*2,5 мм.
Более мощные приборы потребуют создания обычной проводки с кабелями сечением около 3*4 мм. Поэтому приобретать придётся все кабели отдельно.
В конце суммарное количество всех проводов нам надо будет умножить на 1,1 или 1,2. Это необходимо для того, чтобы в будущем нам точно хватило кабеля и не пришлось докупать и монтировать кусками.
Так как для создания винтажной проводки мы не сможем использовать провода с большим сечением, то придётся всё-таки в некоторых местах делать обычную проводку.
Расчёт материалов
Для того чтобы правильно рассчитать метраж провода необходимо воспользоваться лазерным устройством, которое поможет правильно проложить трассы по самому удобному и кратчайшему пути.
Принцип работы лазерного уровня для разметки стен и потолков
Также надо просчитать количество изоляторов, которые должны быть проложены через каждый 40 или 50 сантиметров провода. Так, например, если вы рассчитали, что на весь дом вам понадобится 100 метров провода, то умножаем это число на 2 и получаем 200 штук изоляторов.
Простой способ расчёта материалов
Некоторые люди предпочитают пользоваться более простым методом расчёта материалов. Даже некоторые специалисты применяют на практике этот несложный способ, так как по опыту знают, сколько надо покупать метров кабеля для помещений, определённого объёма.
Для того чтобы быстро рассчитать метраж необходимо знать площадь всех помещений дома. Затем мы суммарную цифру умножаем на «2».
Но такой расчёт поможет вам узнать метраж только одной определённой линии, а вот, сколько провода необходимо для подключения розеток будет пока неизвестно.
В этом случае надо приобретать провода в пропорции 1:1,5. Одна часть для проводки света во всех помещениях деревянного дома, а полторы части приходится на розетки. Так, например, если дом имеет площадь в 100 квадратных метров, то необходимо будет купить кабеля 200 метров для обеспечения света и 300 метров для розеток.
Также нам необходимо выбрать накладные розетки, которые будут соответствовать всем мерам безопасности. Под каждую розетку надо укладывать специальную подложку, которая послужит защитным барьером от нагрева.
Выключатели необходимо приобретать поворотные или тумблерные. Они смогут прекрасно подчеркнуть весь дизайн интерьера с винтажной проводкой.
Монтажные коробки можно выбрать любые. Главное — это правильно подобрать нужную форму и цвет.
Монтаж проводов, накладных выключателей и розеток в деревянном доме
Для начала нам необходимо перенести все горизонтальные и вертикальные линии на стены. Специалисты рекомендуют использовать лазерный уровень, чтобы проводка получилась красивой и ровной.Делаем разметку на стенах деревянного дома для прокладки ретро-проводки
Вдоль всей размеченной трассы мы крепим изоляторы из керамики или фарфора на расстоянии друг от друга около 50 сантиметров.Крепление роликов для ретро-проводки на расстоянии 50 см друг от друга
Расстояние между розеткой или выключателем и начальным роликом должно быть не меньше 5 сантиметров. Изоляторы крепим саморезами по дереву.Схема монтажа ретро-проводки по комнате
В соответствии с разработанной схемой монтируем розетки и выключатели с подложками, а также распределительные коробки.Прикручиваем розетку для ретро-проводки
После того как мы прикрепили все изоляторы, установили розетки и выключатели нам необходимо протянуть провода между ними. Провода мы соединяем между собой пайкой или клеммами. Скручивать их в домах из дерева специалисты не рекомендуют, так как это не соответствует мерам безопасности.монтаж ретро-проводки с установкой распределительных коробов
Кабели мы натягиваем так, чтобы расстояние между ними и стеной было не меньше одного сантиметра в соответствии со стандартами ПУЭ. На потолке проводку монтируем также как и на стенах.
После того как мы закончили все работы по протяжке проводов проверяем правильность подключения и замеряем сопротивление специальным устройством мультиметром. Если все сделано правильно, то можно включать автоматы и пользоваться электроэнергией.Щиток в деревянном доме для подключения наружной проводки
Совет: как можно сэкономить на старинной проводке
Кабели для создания винтажной проводки достаточно дорогие и по своей стоимости превышают даже негорючие материалы типа ВВГнг, которые предназначены для монтажа в деревянных строениях.
Для экономии мы можем провести от щитка определённое количество проводов в специальной инженерной трубе или гофре. Это можно сделать под полом или в техническом плинтусе. Там, где начинаются ответвления кабелей к розеткам и выключателям можно сделать провода под ретро — стиль.
Декоративная ретро-проводка в интерьере
Таким образом, не будет необходимости приобретать дорогостоящие провода для всего дома, и в то же время вы сможете создать настоящий винтажный декор.
Видео: как сделать красивую старинную проводку
Если придерживаться всех правил монтажа проводки в стиле ретро, то можно сделать её в своём доме без привлечения специалистов. Главное — это быть очень внимательным и соблюдать все меры безопасности. Также очень важно приобрести качественные провода, розетки, изоляторы и выключатели. Вы сможете создать действительно необычный ретро-интерьер с красивой проводкой, винтажными светильниками и лампами.
tehznatok.com
Электропроводка в деревянном доме — 105 фото реализации надежных систем
Проведение электромонтажных работ – один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.
Соответствие всем правилам безопасности – важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.
Проведение работ своими силам?
Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.
Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.
Этапы работ
Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:
Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.
Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.
Разработанная схема электропроводки в деревянном доме, безусловно, станет хорошим подспорьем для приобретения электроматериала и его размещения.
Следуя спецификациям нужно составить список всего необходимого и в точных объёмах. Произвести закупки электроматериалов. Необходимо строго следовать схеме. В список покупок должны войти кабели, розетки, выключатели, распаячные коробки, кабель-каналы, система заземления, УЗО и так далее.
Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.
Выбор кабеля
Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.
Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов
После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.
Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.
Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.
Нужно, чтобы в определённых случаях к ним можно было легко подобраться. Если предполагается, что помещение будет обшиваться панелями, кабель-провод заключается в металлический рукав и распределяется за стенками отделочных покрытий.
После монтажа проводов и электроприборов проводят организацию профилактических испытаний.
После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.
Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:
проведение визуального осмотра;
замер силы сопротивления изоляционного кабельного покрытия;
проведение профилактического измерения сопротивления заземления;
анализирование работы автоматических выключателей.
Разработка проекта домашнего электроснабжения
Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.
Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.
Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.
Главное – безопасность дома!
Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

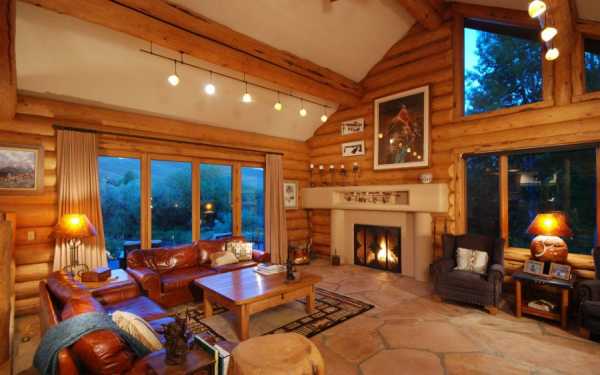

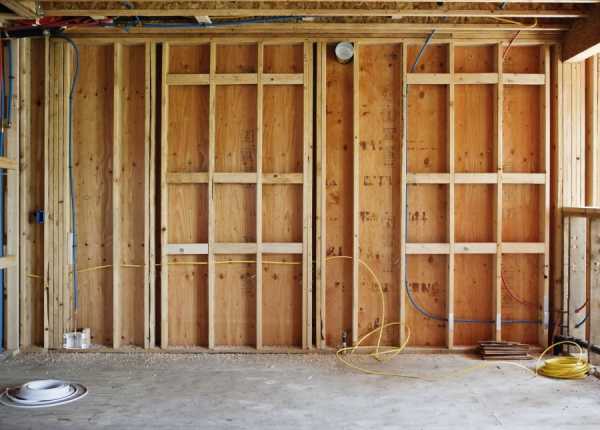

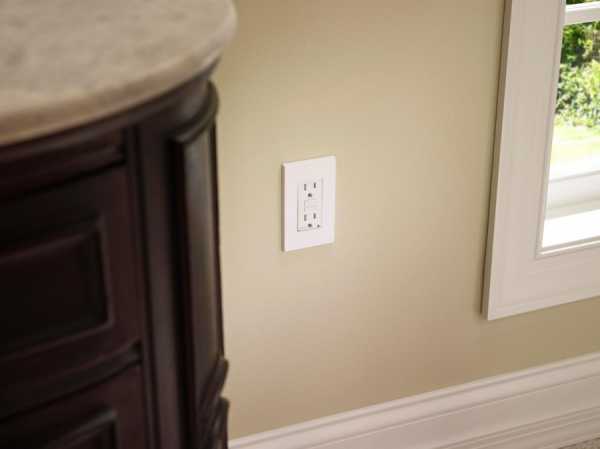

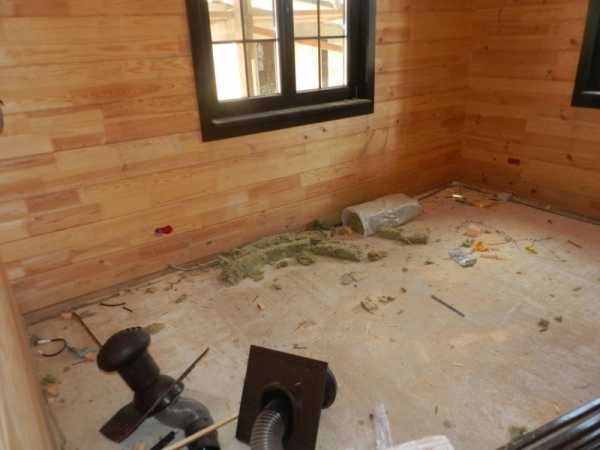

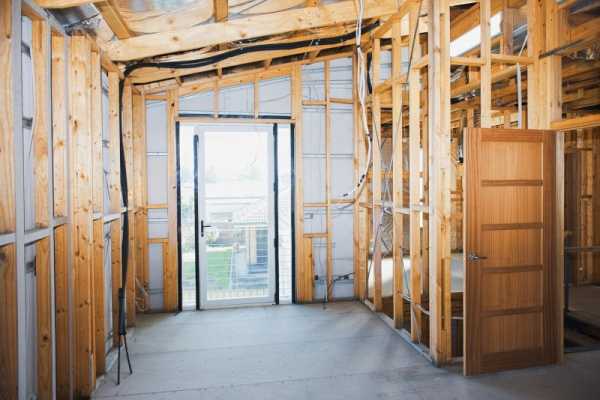

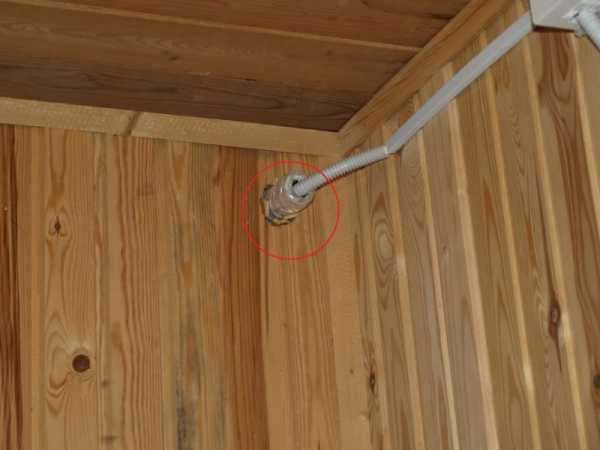

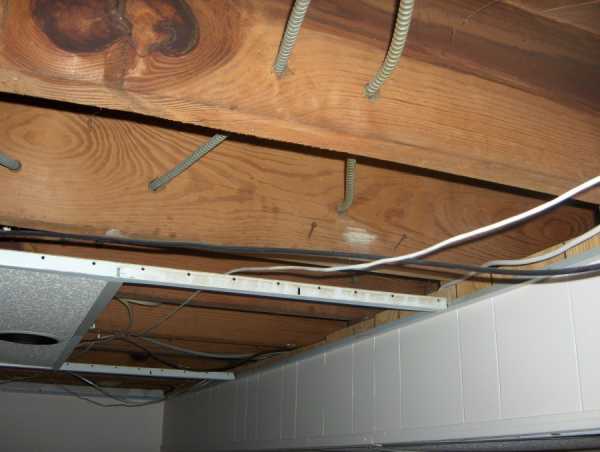

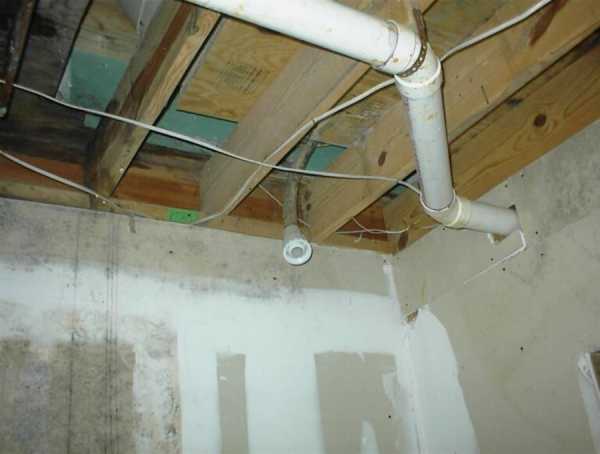

Фото электропроводки в деревянном доме
Также рекомендуем посетить:
strojka-gid.ru
No related posts.
