Микросхема К561ИЕ8. Описание и схема включения

Довольно популярная микросхема К561ИЕ8 (зарубежный аналог CD4017) является десятичным счетчиком с дешифратором. В своей структуре микросхема имеет счетчик Джонсона (пятикаскадный) и дешифратор, позволяющий переводить код в двоичной системе в электрический сигнал появляющийся на одном из десяти выходов счетчика.

Счетчик К561ИЕ8 выпускается в 16 контактном корпусе DIP.

Технические параметры счетчика К561ИЕ8:

• Напряжение питания: 3…15 вольт
• Выходной ток (0): 0,6 мА
• Выходной ток (1): 0,25 мА
• Выходное напряжение (0): 0,01 вольт
• Выходное напряжение (1): напряжение питания
• Ток потребления: 20 мкА
• Рабочая температура: -45…+85 °C

Габаритные размеры микросхемы К561ИЕ8:

Назначения выводов К561ИЕ8 :

• Вывод 15 (Сброс) — счетчик сбрасывается в нулевое состояние при поступлении на данный вывод сигнала лог.1. Предположим, вы хотите, чтобы счетчик считал только до третьего разряда (вывод 4), для этого вы должны соединить вывод 4 с выводом 15 (Сброс). Таким образом, при достижении счета до третьего разряда, счетчик К561ИЕ8 автоматически начнет отсчет с начала.
• Вывод 14 (Счет) – вывод предназначен для подачи счетного тактового сигнала. Переключение выходов происходит по положительному фронту сигнала на выводе 14. Максимальная частота составляет 2 МГц.
• Вывод 13 (Стоп) – данный вывод, в соответствии от уровня сигнала на нем, позволяет останавливать или запускать работу счетчика. Если необходимо остановить работу счетчика, то для этого необходимо на данный вывод подать лог.1. При этом даже если на вывод 14 (Счет) по-прежнему будет поступать тактовый сигнал, то на выходе счетчика переключений не будет. Для разрешения счета вывод 13 необходимо соединить с минусовым проводом питания.
• Вывод 12 (Перенос) – данный вывод (вывод переноса) используются при создании многокаскадного счетчика из нескольких К561ИЕ8. При этом вывод 12 первого счетчика соединяют с тактовым входом 14 второго счетчика. Положительный фронт на выходе переноса (12) появляется через каждые 10 тактовых периодов на входе (14).
• Выводы 1-7 и 9-11 (Q0…Q9) — выходы счетчика. В исходном состоянии на всех выходах находится лог.0, кроме выхода Q0 (на нем лог.1). На каждом выходе счетчика высокий уровень появляется только на период тактового сигнала с соответствующим номером.
• Вывод 16 (Питание) – соединяется с плюсом источника питания.
• Вывод 8 (Земля) – данный вывод соединяется с минусом источника питания.

Временная диаграмма работы счетчика К561ИЕ8

На рисунке ниже приведено условное обозначение микросхемы К561ИЕ8:

Несколько примеров применения счетчика К561ИЕ8

Бегущие огни на светодиодах

Если вы хотите построить бегущие огни на 10 светодиодах, то для этого можно использовать микросхему К561ИЕ8 совместно с таймером NE555.

Схема позволяет организовать быстрое поочередное свечение каждого светодиода. Источник тактовых импульсов построен на таймере NE555, который включен в схему как генератор прямоугольных импульсов. Частота импульсов на выходе NE555, а следовательно и скорость бегущих огней, регулируется переменным резистором R2.

Так же можно увеличить число светодиодов путем каскадного подключения счетчиков. Такую работу К561ИЕ8  вы можете посмотреть в программе Proteus.

3 счетчика К561ИЕ8 каскадом (Proteus) (13,5 Kb, скачано: 2 439)

Таймер на К561ИЕ8

С помощью десятичного счетчика К561ИЕ8 можно собрать простой таймер. При нажатии кнопки SА1 происходит разряд конденсатора С1 через резистор R1. Когда кнопка SА1 отпущена, конденсатор C1 будет заряжаться через резистор R2, вызывая нарастающий фронт на тактовом входе (14) счетчика К561ИЕ8. Это приведет к тому, что на выходе Q1 появляется высокий логический уровень (практически напряжение питания), в результате чего будет светиться светодиод HL1.

В то же время конденсатор С2 начнет заряжаться через сопротивления R4 и R5. Когда напряжение на нем достигнет примерно половины напряжения питания, это приведет к сбросу счетчика. Выход Q1 перейдет в низкий уровень, светодиод погаснет и конденсатор С2 будет разряжаться через диод VD1 и резистор R3. После этого схема будут оставаться в таком стабильном состоянии, пока кнопка SА1 не будет нажата снова.

Изменяя сопротивление R4 можно выбирать необходимый интервал таймера в диапазоне от 5 секунд и 7 минут. Ток потребления данной схемы в состоянии ожидания составляет несколько микроампер, в режиме работы примерно 8 мА в основном за счет свечения светодиода.

Полицейский проблесковый маячок

Эта схема имитирует огни полицейского проблескового маячка. В результате работы устройства, чередуется мигание красных и синих светодиодов, причем каждый цвет мигает по три раза.

Генератор тактовых импульсов для счетчика К561ИЕ8 построен на таймере NE555. Ширина этих импульсов может быть изменена путем подбора сопротивлений R1, R2 и емкости C2. Импульсы с выхода счетчика, через диоды, поступают на два транзисторных ключа, которые управляют миганием светодиодов.

www.joyta.ru

Лабораторная работа — Счётчик с дешифратором

Федеральное Агенство по Образованию РФ

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ

(ТУСУР)

Кафедра телевидения и управления

ОТЧЕТ

О лабораторной работе по дисциплине

“Цифровые устройства и микропроцессоры”

СЧЕТЧИК С ДЕШИФРАТОРОМ

Выполнили

студенты гр. 145-3:

Абраменко А.Ю.

Берестенников М.Г.

Ольховецкая М.М.

Проверил:

Потехин В.А.

ТОМСК 2008

Введение

Целью данной работы является знакомство с принципами работы схемы счетчика с дешифратором.

2 Описание схемы устройства.

Принципиальная схема приведена на рисунке 2.1. Она включает в себя счетчик D1,

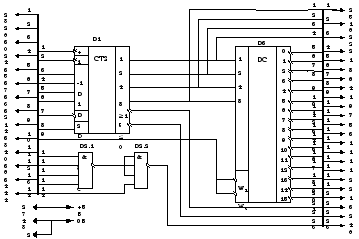

Рисунок 2.1 – Принципиальная схема счетчика с дешифратором

Счётчик D1 (микросхема К155ИЕ7) — это двоичный реверсивный счетчик. Вход R — асинхронный вход установки в нулевое состояние высоким уровнем напряжения. Т. е. это вход, который служит для исполнения микрокоманды установки в ноль: Y1: Сч(4):=0;

Входы ‘+1″, «-1» — счетные входы для выполнения микрооперации счета:

Счет на увеличение: +1: Y2: Сч(4)= Сч(4)+1.

Счет на уменьшение: -1: Y3: Сч(4)= Сч(4)-1.

Причем, при отсутствии какого-либо из управляющих сигналов на счетные входы должен быть подан высокий уровень напряжения. При подаче на вход «+1» импульсов с генератора на выходах 1, 2, 4, 8 счетчика образуется двоичный код, соответствующий числу импульсов, пришедших на счетный вход. Т. к. счетчик четырехразрядный, то он имеет 16 состояний:

1 — 0000

2 — 0001

3 — 0010

….

16 — 1111

Когда счетчик находится в состоянии 1111, то очередной импульс на его входе «+1» переведет выходы 1, 2, 4, 8 счетчика в нулевое состояние, а на выходе «>15» появится сигнал переноса единицы в старший разряд (низкий уровень сигнала).

Если счетчик работает на вычитание (“-1”), то при переходе состояния из 0000 в состояние 1111 возникает заем из старшего разряда. Это отображается появлением сигнала низкого уровня на выходе “<=0”.

Входы D1, D2, D4, D8 предназначены для записи четырехразрядного кода в счетчик, причем этот код записывается при поступлении на вход С сигнала низкого уровня, т.е. в счетчике реализуется микрооперация присвоения: Y4: Сч(4):=D; где D- четырехразрядный двоичный код на входах D1, D2, D4,D8. При выполнении микрооперации установки на всех остальных входах (+1,-1) должны быть установлены высокие уровни сигналов.

Дешифратор D3 – это комбинационная схема для преобразования четырехразрядного двоичного кода (подается на входы 1,2,4,8) в 16-разрядный унитарный двоичный код.

Унитарный двоичный код – это такой код, который характерен отличным значением одного разряда от всех остальных. Выход дешифратора, который имеет значение разряда отличное от остальных, называется возбужденным. Дешифратор описывается следующей системой булевых функций:

;

;

;

………………………………..

;

где — сигналы на входах управления

;

Х0 — сигнал на входе 1;

Х1 — сигнал на входе 2;

Х2 — сигнал на входе 4;

Х3 — сигнал на входе 8;

Yi- сигнал на i-м выходе.

Таким образом для “включения” дешифратора в работу необходимо, чтобы на управляющих входах присутствовали сигналы низкого уровня. Каждой кодовой комбинации на входах 1,2,4,8 соответствует свой вход Yi, причем возбужденный вход принимает низкое значение уровня сигнала.

Счетчик D1 помимо счета может выполнять функцию делителя входной частоты. По отношению к входной частоте f (на входах +1 или -1) частота на выходе 1 имеет значение f:2 на выходе 2- f:4, на выходе 4 – f:8, на выходе 8 – f:16.

2 План работы

1) Проверим работу счетчика и дешифратора при счете на возрастание и убывание.

2) Соберем делитель частоты с коэффициентом деления 16-N, где N- двоичное четырехразрядное число, подаваемое на входы D1, D2, D4, D8. Число N записывают, когда на вход С поступает сигнал низкого уровня. Чтобы счетчик всегда вел счет с N до 15 необходимо при выработке каждого импульса переполнения (“>15”) записывать в счетчик снова это же число N. То есть надо припаять выход ”>15” ко входу С.

Для того чтобы счетчик вел счет на возрастание необходимо подавать тактирующие импульсы на вход “+1”, при этом на вход “-1” должен подаваться высокий уровень сигнала. Для того чтобы счетчик вел счет на убывание нам необходимо подавать тактирующие импульсы на вход “-1”, при этом на вход “+1” должен подаваться сигнал высокого уровня.

Для записи в счетчик нового числа необходимо на вход “C” (Clock) подавать сигнал высокого уровня. Его будем подавать с выходов “≥15” или “≤0” счетчика. На вход “R” (Reset) должен подаваться сигнал низкого уровня. Подача сигнала высокого уровня приводит к сбросу счетчика.

Для того чтобы включить дешифратор в работу, на входы “W1” и “W2” должен подаваться сигнал низкого уровня.

Выходные сигналы с дешифратора наблюдаем с помощью индикаторов.

3 Произведем распайку выводов

Подадим питание на схему счетчика с дешифратором:

Вывод I47 (+5 В) припаяем к выводу 27 платы макета.

Вывод J47 (0В) припаяем к выводам 2 и 48 платы макета.

Сигнал на входах предустановки счетчика D8, D4, D2, D1 будем задавать тумблерами F₅,F₄,F₃,F₂, соответственно, и контролировать индикаторами D₃,D₂,D₁,D₀.

Счетный вход «+1» задается тумблером F₈ и контролируется индикатором D₇.

Счетный вход «-1» задается тумблером F₇ и контролируется индикатором D₆.

Вход установки «С» задается тумблером F₁ и контролируется индикатором D₅.

Вход сброса «R задается тумблером F₆ и контролируется индикатором D₄.

Вход разрешения дешифратора припаяем непосредственно к общему проводу.

Выходы дешифратора контролируются индикаторами А₇-А₀, В₇-В₀.

Выходы счетчика контролируются индикаторами С₃,С₂,С₁,С₀.

Выходы переноса счетчика контролируются индикаторами: «>15» — D₂, «<0» — D₁.

4 Проверка работы

Будем вести счет вперёд, т. е. на вход “-1” счетчика подадим сигнал высокого уровня (тумблер F₇ включен), а на вход “+1” счетчика будем подавать тактовые импульсы. Тумблер F₆ (вход “R” счетчика) выключен. Тумблер F₆ (вход “R” счетчика) включаем и выключаем, т. е. сбрасываем счетчик. Индикаторы С₃,С₂,С₁,С₀ не горят. Индикаторы А и В горят все кроме индикатора В₀, сигнализируя состояние 0000 счетчика. Тумблер F₈ (вход “+1” счетчика) периодически включаем и выключаем. Индикаторы С₃,С₂,С₁,С₀ отображают увеличивающийся двоичный код. Значение числа увеличивается каждое включение/выключение тумблера F₈. На индикаторах А и В происходит сдвиг потухшего индикатора на одно положение влево. Индикация доходит до А₇, затем снова тухнет В₀, т. е. счетчик сбросился на ноль (0000). При этом тухнет индикатор переноса D₂ «>15».

Будем вести счет назад, т. е. на вход “+1” счетчика подадим сигнал высокого уровня, а на вход “-1” счетчика будем подавать тактовые импульсы. Тумблер F₆ (вход “R” счетчика) выключен. Тумблер F₈ включен, т.е. на вход “+1” счетчика подается сигнал высокого уровня. Тумблер F₆ (вход “R” счетчика) включаем и выключаем, т. е. сбрасываем счетчик. Индикаторы С₃,С₂,С₁,С₀ не горят. Индикаторы А и В горят все кроме индикатора В₀. Тумблер F₇ (вход “-1” счетчика) периодически включаем и выключаем. Индикаторы отображают уменьшающийся двоичный код. Значение числа уменьшается каждое включение/выключение тумблера F₇. На индикаторах А и В происходит сдвиг потухшего индикатора на одно положение вправо. Индикация идет от А₇ до В₀ , затем снова тухнет А₇, т. е. счетчик установился в 1111. При этом тухнет индикатор переноса D₁ «<0».

Организуем счетчик со счетом от 8 (1000) до 15 (1111). Для этого зададим N=1000, подав на входы D1, D2, D4, D8 счетчика двоичный код т. е. включив тумблер F₅. Соединим выход переполнения «>15» со входом установки счетчика С, припаяв соответствующий провод.

Будем вести счет вперёд, т. е. на вход “-1” счетчика подадим сигнал высокого уровня (тумблер F₇ включен), а на вход “+1” счетчика будем подавать тактовые импульсы. Тумблер F₆ (вход “R” счетчика) включаем и выключаем, т. е. сбрасываем счетчик. Загорается индикатор С₃, что соответствует числу 1000. Индикаторы А и В горят все кроме индикатора А₀. Тумблер F₈ (вход “+1” счетчика) периодически включаем и выключаем. Индикаторы С₃,С₂,С₁,С₀ отображают двоичный код. Значение числа увеличивается каждое включение/выключение тумблера F₈. Происходит сдвиг потухшего индикатора на одно положение влево. Индикация доходит до А₇, затем снова тухнет А₀, т. е. счетчик сбросился в состояние 1000.

Таким образом, мы получили счетчик, считающий от 8 до 15, значит коэффициент пересчета счетчика равен 16-8=8.

5 Выводы

В данной лабораторной работе мы ознакомились с принципиальной схемой устройства счетчика и дешифратора, проверили работу счетчика на возрастание, на убывание, также собрали делитель частоты.

studfile.net

Семисегментный дешифратор, использующий как прямые, так и инверсные выходы BCD-счётчика

«Двоичные часы» успели и войти в моду, и выйти из неё, и снова стал актуальным перевод двоично-десятичного кода в более удобный для считывания человеком позиционный или семисегментный. Автор выбрал второе.

Лежащее на поверхности решение — преобразовать код в позиционный, затем диодной матрицей в семисегментный. Так иногда делают, но есть и другой вариант: дешифратор, состящий из четырёх инверторов, позволяющих помимо прямых сигналов с выходов счётчика получать и инверсные, а также формирователей сигналов для каждого из сегментов индикатора:

Но здесь дешифратор предназначен для подключения к этому счётчику, у которого и так уже есть и прямые, и инверсные выходы, отчего дополнительные инверторы в дешифраторе становятся не нужны. Выходы Q0 — Q3 и Q0′ — Q3′ счётчика подключаются, соответственно, к входам B0 — B3 и B0′ — B3′ дешифратора. Формирователь сигнала для каждого из сегментов состоит из:

• одного или нескольких диодных «И»
• диодного «ИЛИ» (если требуется)
• транзисторного ключа, управляющего светодиодом сегмента (индикатор должен быть с общим катодом).

Благодаря показанной внизу цепочке из двух диодов напряжение питания индикатора примерно на один вольт ниже напряжения питания логики.

К ключам обязательно надо добавить резисторы в цепях базы и нагрузки. Автором применён индикатор с такой цоколёвкой:

В таком виде дешифратор может отображать на индикаторе только символы 0 — 9. Но применённый совместно с ним счётчик можно переводить переключателем из двоично-десятичного в двоичный режим. Добавив в дешифратор дополнительные диоды, можно отображать также символы A — F. Или дефис, L, C, G, E и пробел, если вы предпочитаете их.
