Подключение дифавтомата: выбор, схемы подкючения

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Назначение, технические характеристики и выбор

Содержание статьи

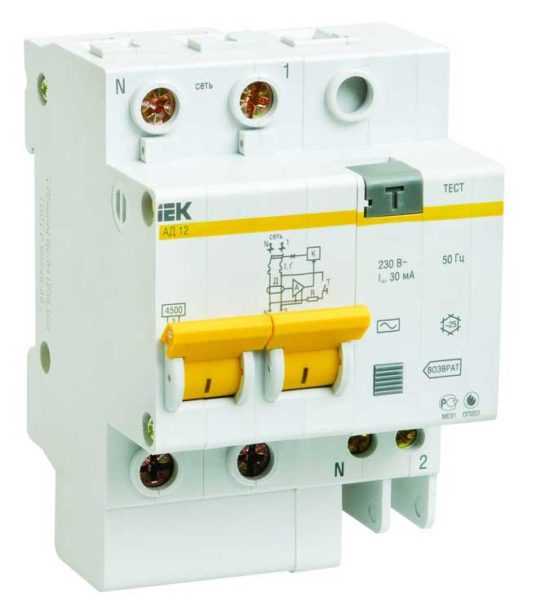

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

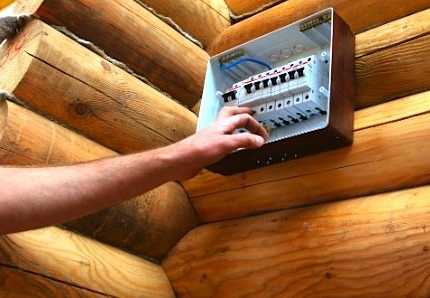

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

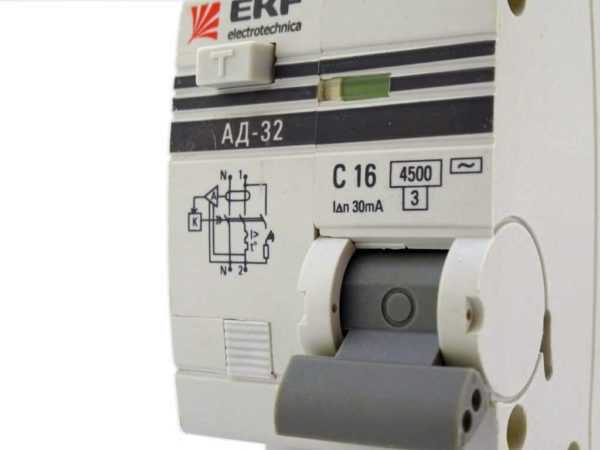

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

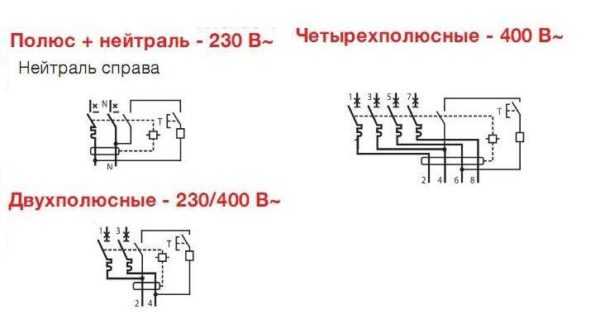

Обозначение дифавтоматов на схемах

Номинальный ток

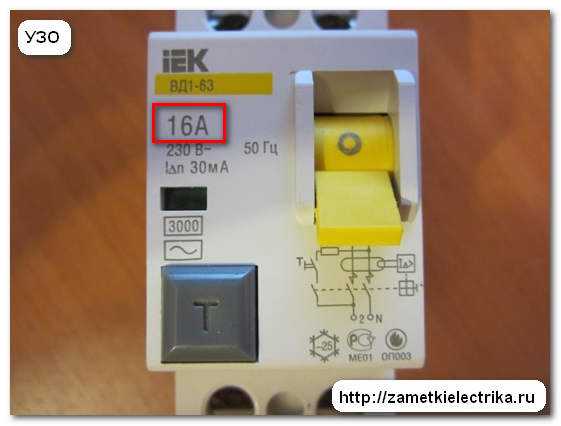

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

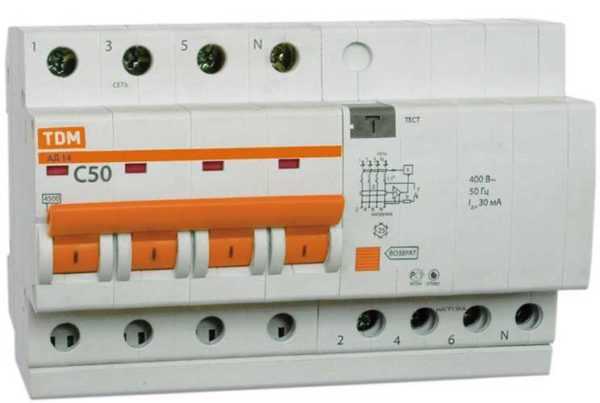

Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

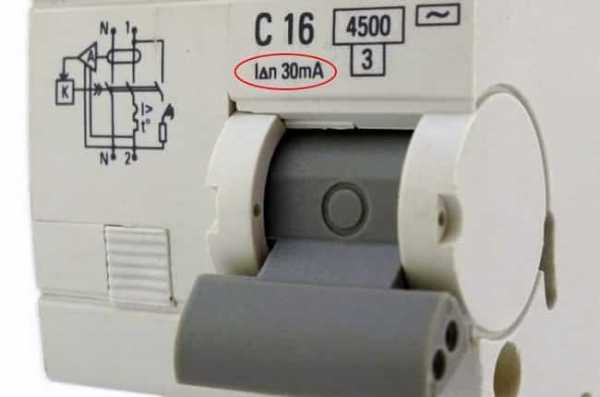

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение	Расшифровка	Область применения
АС	Реагирует на переменный синусоидальный ток	Ставят на линии, к которым подключена простая техника без электронного управления
А	Реагирует на синусоидальный переменный ток и пульсирующий постоянный	Применяется на линиях, от которых запитывается техника с электронным управлением
В	Улавливает переменный, импульсный, постоянный и сглаженный постоянный.	В основном применяется на производстве с большим количеством разнообразной техники
S	С выдержкой времени отключения 200-300 мс	В сложных схемах
G	С выдержкой времени отключения60-80 мс	В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

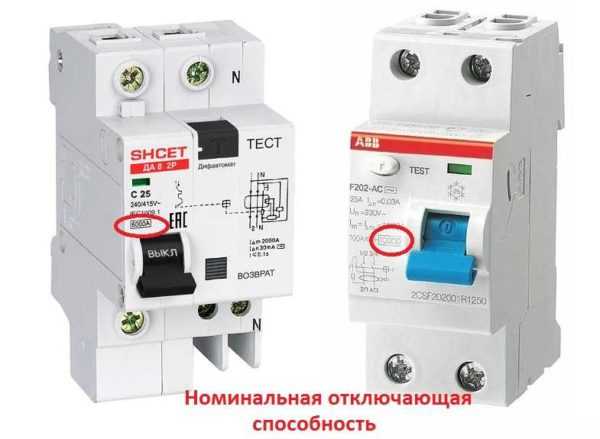

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

Токоограничение дифавтомата

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

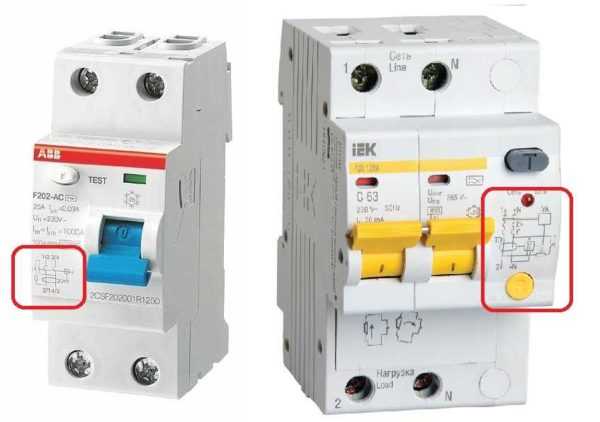

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

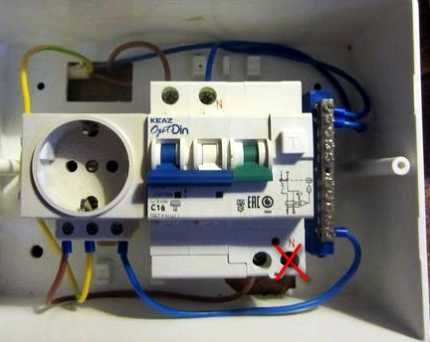

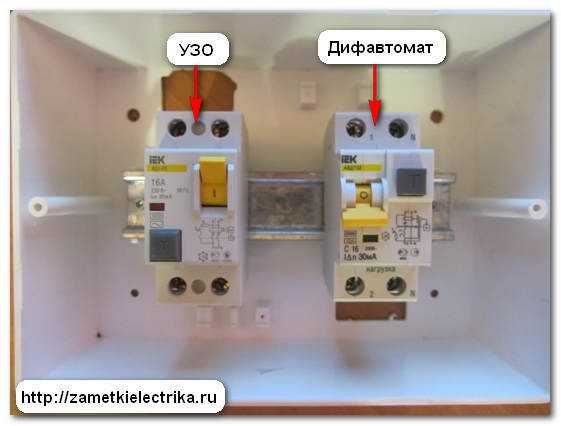

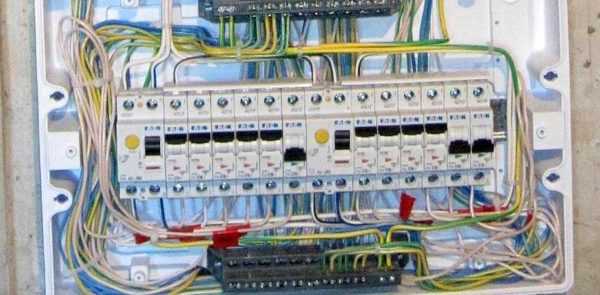

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

stroychik.ru

основы работы, контроль дифференциального тока, подключение и маркировка

Установка приборов защиты является обязательным элементом безопасного использования электрических сетей. В качестве таковых применяются автоматические выключатели и устройства защитного отключения (УЗО). Приспособление, объединяющее эти два вида устройств, получило название дифференциальный автомат. Для защиты крайне важно использовать продукцию известных компаний, например, диф автомат АВВ 16А. Такой подход надёжно обезопасит при возникновении нештатной ситуации.

История возникновения компании

Датой основания компании ABB считается 1988 год. Образованная объединением шведской фирмы ASEA и швейцарской Brown, Boveri & Cie компания все свои производства направила на изготовление электротехнической продукции. В начале 90-х годов фирма ABB начинает занимать лидирующие позиции в странах восточной Европы и Азии. В 2000 году Asea Brown Boveri Ltd признаётся в третий раз самой перспективной компанией по индексу Доу — Джонса и завоёвывает часть рынка США по выпуску электротехнической продукции.

Главными направлениями в развитии компании являются: производство электрооборудования, автоматизация процессов, изготовление системы защиты. С 2011 года, после приобретения швейцарского предприятия Newave, компания добавляет к своему производству выпуск и обслуживание источников бесперебойного питания.

До начала 80-х годов для защиты электрических линий от возгорания применялись автоматические выключатели. Их назначение было в отключении участка цепи при возникновении на нём высоких значений тока, вызванных коротким замыканием (КЗ) или неисправностью в нагрузке. Совместно с ним в 90-е годы начали применять УЗО, которое оберегало живой организм от пагубного воздействия электрического тока в случае возникновения утечки.

Совмещение этих двух приборов защиты в одном корпусе и привело к появлению дифференциального автомата. Изготовление устройства, способного обеспечить комплексную защиту, не обошла стороной и швейцарская компания, наладившая выпуск дифференциальных автоматов ABB.

Принцип работы

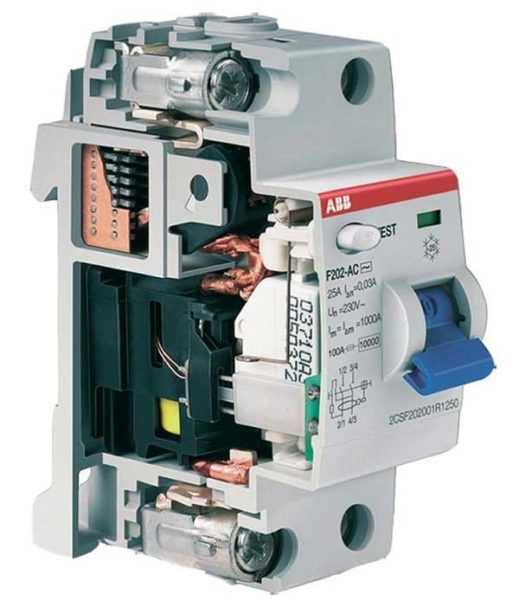

Объединение устройств в одном корпусе позволяет уменьшить занимаемое место в электрическом щитке с сохранением всех возможностей защиты. При этом обеспечив простоту подключения, все устройства, выпускаемые под торговой маркой ABB, изготавливаются из негорючего и прочного пластика. Конструктивно прибор состоит из следующих частей:

расцепитель;
рычаг управления;
дугогасящая камера;
магнитоэлектрическое реле;
дифференциальный трансформатор;
коммутирующие клеммы:
схема тестирования устройства.

Дифференциальный автомат состоит из двух одновременно работающих частей в режимах УЗО и автоматического выключателя. Задача первой части следить за дифференциальным током, выявлять ток утечки. Вторая часть служит для механического разрыва линии электропередачи при появлении больших значений на ней тока.

Основным элементом первой части является дифференциальный трансформатор, состоящий из сердечника тороидальной формы с двумя обмотками. Ток, протекая по обмоткам в разных направлениях, создаёт в них встречно направленные магнитные потоки, равные по величине. В результате чего результирующее магнитное поле в сердечнике равно нулю. Фактически это обозначает, что ток фазового проводника равен току нулевого провода.

Если на линии возникает дифференциальный ток, то через фазовый проводник начинает проходить большее значение тока, чем по нейтральному проводнику. Равновесие магнитных потоков нарушается и под воздействием поля, во вторичной обмотке наводится электродвижущая сила (ЭДС). При возникновении ЭДС появляется ток, воздействующий на реле. С соленоида снимается питание, и он размыкает контакты, к которым подключена нагрузка.

Для проверки дифференциальной части устройства на лицевую поверхность выводится кнопка, которая симулирует появление тока утечки. Такая кнопка имеет надпись «Тест». Если её нажать и устройство исправно, то электрическая цепь разорвётся.

Вторая часть работает на принципе изменения формы биметаллической полоски под действием тепла. Ток попадает на неё через катушку соленоида. Пластина представляет собой два тонких спрессованных металла с разным коэффициентом линейного расширения. Пластина и соленоид вместе образуют узел, называемый расцепителем.

Таким образом, при возникновении больших величин тока, биметаллическая пластинка нагревается и начинает изгибаться, при этом разрывая контакт. Соответственно, разрывая и электрическую цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе компании ABB.

При разрыве контакта образуется искра, которая может повредить внутренние элементы. Для избежания этого применяется дугогасящая камера, состоящая из параллельно расположенных пластин, в которых дуга и рассеивается.

Разновидности и рекомендации

Основная классификация устройств защиты ABB происходит по способу управления. Оно может быть с независимым источником питания и не требующим его. Устройства с дополнительным блоком питания позволяют автоматически подключить нагрузку к линии электропередачи при восстановлении работы. Кроме этого, диф автоматы разделяются:

По типу регистрации — электромеханические и электронные. Отличие в том, что электромеханические не требуют дополнительного питания, так как напряжение для его работы берётся из промышленной сети. Трансформатор для достижения величины силы тока, обеспечивающего нужное напряжение, делается большим, соответственно, и само устройство габаритнее, чем электронное. Электронное устройство дополняется усилителем для сигнала, увеличивая значение регистрируемого тока утечки.
По виду монтирования — стационарные и переносные.
По количеству полюсов — двухполюсные и четырёхполюсные. Каждый полюс — это вход для линии электропередачи. Количество зависит от типа сети.
По стойкости к импульсному напряжению — реагирующие или нет на импульсный сигнал.

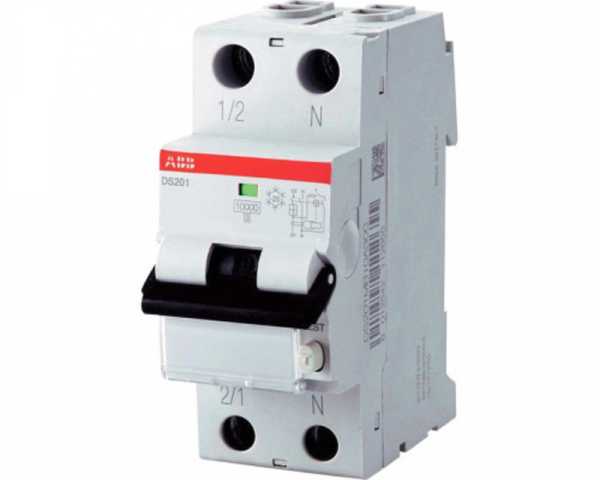

При этом некоторые серии, например, DS201 и DS202 имеют в своём составе индикатор положения основных силовых контактов. Если устройство сработает в режиме защиты от тока утечки, то специальное красное окошко поменяет цвет и станет зелёным, вне зависимости от положения выключателя. Это позволяет всегда правильно определить состояние устройства, несмотря на то, как оно расположено на din — рейки.

Параметры и характеристики

Технические характеристики дифференциальных автоматов сочетают в себе все параметры автоматических выключателей и УЗО. При этом они бывают селективного типа и неселективного. Селективный тип применяется в качестве вводного устройства для контроля всей электролинии. Из основных характеристик диф. автоматов АВВ выделяют следующее:

Номинальный ток. Величина тока, который проходя через устройство, не вызывает его срабатывания. Выпускаются строго определённого значения от 1 до 63 ампер. Например, диф. автомат на 16 А серии DS951B-16.
Временно-токовая характеристика. Характеризуется соотношение действительной силы тока, пропускаемого через автомат, к его рабочему значению. Обозначает степень чувствительности срабатывания автомата.
Дифференциальный ток. Обозначает величину тока утечки, вызывающего срабатывание защиты устройства. Имеет стандартные номиналы: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA.
Рабочее напряжение. Значение, обеспечивающее бесперебойную работу устройства.
Отключающая величина. Значение тока, появляющееся на линии и не приводящее к повреждению диф. автомата. Стандартные значения 3000 A, 4500 A, 6000 A, 10 000 А.
Класс токоограничения. Определяется скоростью реакции устройства на появление аварийной ситуации.
Тип управления защитой. Электромеханический или электронный.
Тип дифференциальной защиты. Зависит, с каким типом тока утечки работает автомат. Тип AC работает при синусоидальном сигнале. Тип A при синусоидальном и постоянном сигнале. Тип B для защиты от токов утечки всех форм.
Температурный диапазон. Диапазон температуры, при котором устройство обеспечивает соответствие своих характеристик рабочим.

Из всех характеристик для домашнего применения в первую очередь следует обращать внимание на чувствительность и мощность устройства. Низкая чувствительность более 30 мА обеспечивает защиту при непрямом контакте и возникновения повреждения изоляции. Устройства с чувствительностью 500 мА считается противопожарными, а с величиной 100−300 мА используются как вводный автомат. В качестве групповых приборов применяются автоматы со значением 30 mA, а для отдельных розеток на 10 mA.

Мощность выбирается согласно номинальной силе тока диф. автомата. Она характеризует значение, которое выдерживает электропроводка без повреждения. Определяется сечением провода и материалом, из которого он изготовлен. В домах наиболее популярные для использования автоматы со значением 16 A, они применяются для защиты провода сечением от 1,5 м². Автоматы номиналом 25 A, 32 A используются в квартирах как вводные.

Подключение автомата

Диф. автомат ABB крепится в щитке на din рейку. Установка устройства происходит в разрыв электрической линии, путём зажатия электрических проводов в винтовом зажиме. Рекомендация по подключению фирмы ABB выглядит следующим образом:

Дифференциальный автомат устанавливается выше линии электросети, на din рейку, c возможностью свободного доступа к нему.
Вводная линия подключается к верхним клеммам автомата, а выходная подводится снизу.
Неподвижная часть рычага управления должна быть сверху, то есть выключение устройства производится переключением рычага сверху вниз.
Соединение проводов происходит последовательно. Кабели разных цепей соединять запрещено.
К устройству подключаются провода лишь той цепи, которая защищается. Нельзя объединять нейтральные провода различных цепей.
После выполнения монтажа работоспособность проверяется нажатием контрольной кнопки.

Устройства предназначены для работы на линиях, совместно с которыми используется заземляющая шина. Но при её отсутствии работа также возможна. Отличие заключается в том, что если существует заземление, диф. автомат мгновенно сработает при возникновении тока утечки на землю. А при отсутствии заземляющих контактов для срабатывания устройства понадобится дотронуться до повреждённого места.

В этом случае дифференциальный ток возникнет через орган живого организма, и автомат сработает. Время воздействия тока до срабатывания автомата составляет малые доли секунды, и неопасно для человека.

Маркировка и обозначение

Маркировка устройства поможет увидеть все основные технические параметры, не смотря в описание. Она помогает отличить дифференциальный прибор от УЗО. Для этого на корпусе устройства указывается электрическая схема, содержащая как расцепитель, так и трансформатор.

Рабочий ток наносится без величины измерения в амперах после буквы, обозначающей тип времятоковой характеристики, например, С16. Буквой N обозначается контакт для подсоединения нулевого провода. Значком вида IP 24 обозначается степень защиты, а в прямоугольнике ставится цифра, соответствующая коммутационной способности при КЗ.

Например, вот таким видом обозначается дифференциальный автомат, рассчитанный на номинальный ток 16 А: ABB DS951 1P+N, C 16A, 30мА, тип А134. Расшифровать можно следующим образом:

ABB DS951 — модельный ряд;
1P+N — количество полюсов;
C — характеристика сигнала;
30мА — дифференциальный ток на землю;
16А — номинальный ток;
тип А134 — для переменного напряжения. Отключающая способность 6 кА.

Дифференциальные автоматы компании ABB отличаются высоким качеством корпуса, большим сроком службы и высокой механической прочностью. Качество устройств подтверждается сертификатами и сроком гарантии, которую даёт производитель на свою продукцию. Быстродействие автоматов дифференциального тока позволяет мгновенно прекратить подачу электроэнергии, что гарантирует защиту и безопасность потребителям.

220v.guru

Простой рецепт подбора дифавтомата для вашего дома

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения

Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

: Дифавтомат ABB на 10А тип С

: Дифавтомат ABB на 16А тип С

: Дифавтомат ABB на 25А тип С

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

Розетки – автомат на 16А, тип С;
Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

Проточный водонагреватель;
Накопительный водонагреватель;
Электроварочная панель;
Электродуховой шкаф;
Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Подключение двойной розетки в один подрозетник

Немецкие розетки ABB объединяют надежность и стильный дизайн

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Как собрать удобный распределительный щит своими руками

electricadom.com

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет для дома, его жильцов и техники много рисков. Исключить большинство из них способна установка автоматического выключателя дифференциального тока (АВДТ) – дифавтомата.

Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

наличие тока утечки;
неожиданное короткое замыкание;
перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько вариантами расположения проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, узнать особенности их применения и подключения, чтобы обеспечить максимальную защиту себя и бытовой техники за минимальные деньги.

Система с единственным дифавтоматом

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Оно монтируется сразу после электросчетчика. К выходу АВДТ подключаются все имеющиеся электрические контуры.

Необходимо, если это возможно, установить в начале каждой цепи . Так надо, чтобы можно было проводить ремонт электропроводки в одной комнате без выключения света во всей квартире.

Единственный дифавтомат на всю квартиру – самый бюджетный вариант, но и он способен защитить жильцов от удара током при случайном контакте с поверхностью под напряжением

Максимальная токовая нагрузка защитного устройства должна соотноситься с мощностью одновременно подключенной техники и характеристиками электросчетчика. Желательно, чтобы АВДТ срабатывал раньше, чем предохранители на приборе учета.

К единственному дифавтомату сверху подключаются питающие провода от электросчетчика, а снизу выходят те, к которым присоединяется внутриквартирная разводка. Плюсом такой схемы является простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

К недостатку описываемого варианта электрозащиты относится неудобство поиска причины выбивания дифавтомата. Так как обесточивается сразу вся квартира, то определить, в какой комнате находится причина срабатывания АВДТ, довольно трудно.

Кроме того, если проблема с электропроводкой возникнет только в одном помещении, то напряжение нельзя будет включить во всей квартире. Чтобы избежать минусов схемы с единственным дифавтоматом, рекомендуется присмотреться к другим вариантам его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов является более надежной и удобной в обслуживании. На первом уровне находится подключенный после электросчетчика АВДТ, через который проход вся нагрузка. Выходящие из него провода параллельно подключаются к нескольким дифавтоматам, число которых равно количеству электрических контуров в квартире.

Для установки нескольких дифавтоматов продаются специальные щиты, которые позволяют экономить место на стене, сохраняя удобство подключения электропроводов

Устройства второго уровня могут быть менее мощными и иметь меньший пороговый ток утечки. Это позволит сэкономить, сохранив эффективность оборудования.

Теоретически отдельное защитное устройство можно подключить к каждому бытовому прибору, но на практике это нецелесообразно. Иногда в отдельный контур выделяют наиболее мощное оборудование в ванной – стиральную машину, электрифицированную душевую кабину, джакузи.

К преимуществам двухуровневой схемы подключения дифференциального автомата относят:

Надежность и безопасность. Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электроэнергию одновременно со следующими за ним защитными устройствами.
Легкость поиска электроконтура, в котором возникла неисправность.
Возможность отключения лишь одной комнаты от электричества на период ремонтных работ.

К недостаткам такого варианта защиты электросети можно отнести лишь необходимость покупки нескольких дифавтоматов и сложность в выделении места для их установки.

Двухуровневую схему рационально использовать при разветвленной сети с несколькими электрическими контурами. Если же к электросчетчику подключено минимум техники, то будет достаточно установки единственного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие заключается лишь в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он позволяет сэкономить деньги и место за счет исключения одного защитного устройства из схемы.

В одноуровневой схеме подключения дифавтоматов рекомендуется использовать коммутирующую шину, которая упорядочивает электрические провода и упрощает их монтаж

Минусом такого способа монтажа является отсутствие в цепи дублирующего устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенности установки и сфер применения распределенной одноуровневой схемы, то они идентичны таковым в двухуровневом варианте.

Установка дифавтоматов без заземления

Принципиальная схема подсоединения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Разница заключается лишь в отсутствии специальной жилы, которая должна подходить к каждой электроточке, обеспечивая съем тока с корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электрической проводки, но создает дополнительные риски при эксплуатации бытовой техники

В старых многоэтажках и частных домах просто не была предусмотрена. В результате такой непредусмотрительности возникал риск поражения человека током при контакте с техникой и конструкциями, которые случайно оказались под напряжением.

Дифавтомат функционально замещает провод заземления, разрывая электрическую цепь за сотые доли секунды после определения утечки тока. За это время электроудар не успевает навредить человеку, а воздействие ограничивается максимум легким испугом.

Дополнительно АВДТ защищает оборудование от перегрузок и короткого замыкания, чем выгодно отличается от обычного заземления.

Отличия в действии дифференциальных автоматов и УЗО перечислены и , посвященной вопросам сравнения двух типов защитных устройств для электропроводки.

Схема при трехфазной сети

Иногда возникает необходимость установить дифавтомат в здании, куда подведена сеть 380В. Это может быть гараж, магазин или небольшое промышленное помещение. В таком случае применяются те же схемы, что и в сети 220В. Отличается только сама конструкция дифавтомата.

Подключение проводов трехфазной сети к клеммам дифференциального автомата проводится в строгом соответствии с маркировкой на его корпусе

АВДТ для трехфазного напряжения имеет четыре входных клеммы и столько же выходных, от которых идут провода к электроприборам. Желательно, чтобы в электрическом контуре была жила заземления. Но при отсутствии таковой на ток утечки обязательно среагирует дифавтомат и обесточит помещение.

Преимущества и недостатки разных вариантов подключения АВДТ к трехфазной сети такие же, как и при напряжении 220В.

Особенности монтажа селективных дифавтоматов

Большинство селективных дифавтоматов имеют в названии индекс S. Эти устройства отличаются от обычных АВДТ увеличенным временем срабатывания при обнаружении тока утечки.

Селективные дифавтоматы применяются только в качестве главного прибора в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения электропитания во всей сети.

Селективный дифаппарат рационально покупать только при монтаже двухуровневых схем. Если он будет единственным в квартире, то задержка срабатывания станет, наоборот, его недостатком

Их особенность заключается в следующем. При появлении тока утечки его могут обнаружить дифавтоматы обоих уровней. Какой из них сработает первым, отдается на откуп случайности, но обычно отключают электричество оба.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только один электроконтур, а остальная квартира продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым пороговым током утечки.

Существует и другая схема подключения, без селективного устройства, которая позволяет добиться избирательного отключения АВДТ второго уровня при появлении тока утечки.

Для этого центральный аппарат выбирается с пороговым значением параметра в 100мА, а второстепенные – 30 мА. В таком случае первыми будут срабатывать дифавтоматы второго уровня, избирательно отключая только один электроконтур. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать селективным дифавтоматам, которые обеспечивают большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

Проверить целостность АВДТ и работоспособность его тумблеров.
Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
Отключить напряжение в квартире и проверить его отсутствие индикатором.
Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
Работы по подключению необходимо производить при полном обесточивании всех проводов.
Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Выводы и полезное видео по теме

С какими трудностями можно столкнуться при подключении защитных устройств, вы узнаете из следующих видеороликов.

Тестирование двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение защитного дифференциального автомата – процесс несложный. Главным условием быстрого монтажа является четкое соблюдение рекомендованных электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сами АВДТ будут надежно служить долгие годы.

Хотите поделиться собственным опытом в подключении дифференциального автомата? Знаете тонкости установки прибора, не приведенные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото в расположенном ниже блоке.

sovet-ingenera.com

Что такое дифавтомат, для чего применяют, схемы, как подключить

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Безопасность – это важно
При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.
Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).
Ниже рассмотрим следующие вопросы:
Что это за изделие?
Для чего применяют, и какие виды дифавтоматов бывают?
Из каких элементов он состоит, и как работает?
Как расшифровать обозначения и подключить дифавтомат?
В чем причины срабатывания?
Определение дифавтомата
Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.
В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.
Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.
Сфера применения
Дифавтомат применяется для решения следующих задач:
Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.
В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).
Какие виды бывают?
Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.
В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.
Конструктивные особенности, принцип действия и схема дифавтомата
Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.
К основным стоит отнести:
Дифференциальный трансформатор;
Группа расцепителей (тепловой и электромагнитный).
Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.
Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.
В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.
Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.
Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:
Параллельно одной из существующих обмоток;
Отдельной обмоткой на трансформатор.
После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.
Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.
Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.
Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.
В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.
Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.
В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.
На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.
Как расшифровать обозначения на корпусе?
Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.
Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.
К наиболее важным обозначениям стоит отнести:
АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.
Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.
Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.
Как подключить устройство?
Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.
Здесь возможны следующие варианты:
Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
Наличие заземления — существуют сети с заземлением или без него.
Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.
С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.
Рассмотрим основные способы подключения в щитке:
Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.
По каким причинам может сработать дифавтомат?
В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.
С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).
Рассмотрим каждый из вариантов более подробно:
Срабатывание без нагрузки.
В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.
Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.
В такой ситуации АВДП может срабатывать ложно.
Причиной проблемы может быть:
Поврежденная изоляция;
Наличие скруток;
Просчеты в расположении распредкоробок;
Электрофурнитура.
Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.
Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.
Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.
При замыкании «нуля» и «земли».
Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.
Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.
Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.
С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.
В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.
Читайте по теме — как действует электрический ток на организм человека.
Итоги
Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.
Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.
5 (100%) 1 голос[ов]
elektrikexpert.ru
принцип работы, характеристики, схемы подключения
В распределительных щитах, устанавливаемых на входе внутренней электросети дома или квартиры, практикуется использовать автоматические выключатели (АВ) и устройства защитного отключения (УЗО). Первые срабатывают при перегрузке и КЗ, вторые обеспечивают защиту от поражения электротоком. Можно заменить такие два устройства одним дифавтоматом. Давайте рассмотрим принцип работы этого электроаппарата, его основные характеристики и назначение.
Принцип работы дифавтоматов АВВ
На лицевой стороне электроаппарата имеется схема его устройства (см. рис. 1). На ней видно, что помимо электромагнитной и тепловой защиты, у прибора также имеется дифференциальный трансформатор тока (ДТТ). С его помощью при возникновении утечки (например, при пробое на корпус) производится отключение электролинии.
Рисунок 1. Схема устройства дифавтомата АВВ и его размеры
Обозначения:
Электромагнитный и тепловой расцепитель;
ДТТ.
Принцип работы ДДТ продемонстрирован на рисунке 2.
Рис 2. Принцип действия выключателя дифференциального тока
Обозначения:
А – дифтрансформатор;
В – пороговое устройство;
С – исполнительное устройство;
D – кнопка включения цепи тестирования;
E – контакты силового выключателя;
F – контакт для отключения цепи тестирования;
Rt – сопротивление тестовой цепи;
1, 2 и N – клеммы дифатомата.
При нормальном режиме работы устройства через первичные обмотки ДТТ протекают встречные токи i₁ и i₂, с равным абсолютным значением. Соответственно, величина их векторной суммы будет равна нулю. При таком условии возникшие в сердечнике магнитные потоки будут направлены навстречу друг к другу и взаимно компенсироваться, то есть их суммарное значение также будет равно нулю. Следовательно, подключенный к вторичной обмотке расцепитель не инициируется, и автомат остается включенным.
В аварийном режиме по одной из первичных обмоток дополнительно будет протекать ток, возникший в результате замыкания на землю. При таком условии значение векторной суммы токов будет больше нуля, соответственно, общий магнитный поток также будет положительным. Это вызовет появление тока во вторичной обмотке ТТ, что приведет к срабатыванию механизма расцепителя, который отключит внешнюю электрическую цепь.

Характеристики дифференциальных автоматических выключателей ABB
Как правило, основные параметры дифференциального защитного устройства указываются на его лицевой стороне, перечислим их:
Величина номинального тока (указывается в амперах) и категория время-токовой характеристики (в быту используется «С»). В соответствии со стандартом, аппараты могут быть: С6, С10, С16, С25, С32, С50, С65 и С100. Номинал тока и категория (отмечены красным кругом)
Указание величины отключающего дифференциального тока, стандартные значения: 10, 30, 100, 300 и 500 мА. Ток утечки
Рабочее напряжение на некоторых моделях может не указываться. Как правило, это 220 В у двухполюсных моделей и 380 В у четырехполюсных.
На лицевой панели маркируется, к какому классу относится дифзащита «А» или «АС». В первом случае она может отслеживать переменный и постоянный ток утечки, во втором -только переменный. Параметр приводится в виде соответствующего графического символа.
Указание номинальной отключающей способности, то есть максимально допустимого тока КЗ, который сможет отключить электрический аппарат, не потеряв работоспособность. Стандартные параметры: 3000 А, 4500 А, 6000 А и 10000 А.
Категория токоограничения, характеризует скорость срабатывания устройства. У первой категории это 2,5-6 мс, второй – 6-10 мс и третьей – более 10 мс.
А) тип дифзащиты; В) номинальная отключающая способность; С) класс токоограничения
Назначение дифавтоматов АВВ
Основная задача этих устройств – обеспечить защиту от поражения электротоком при контакте с токоведущими элементами оборудования или пробое на корпус. Помимо этого, аппараты отключают нагрузку в случае КЗ или превышения номинального тока (при перегрузке).
Существует ряд бытовых приборов, которые в обязательном порядке должны подключаться через УЗО (например, стиральные машинки и бойлеры). Но такие устройства не обеспечивают защиту от КЗ и перегрузки, поэтому их используют совместно с обычными АВ, что ведет к повышенному расходу свободного места в распределительном щитке.
Поскольку дифавтомат объединяет в себе функции УЗО и АВ, то можно заменить эти два устройства одним. Это позволяет использовать щит на меньшее количество юнитов, который будет более компактным.
Схемы подключения
Рассмотрим несколько типовых схем подключения дифавтоматов. Начнем с варианта, где используется один общий электроаппарат.
Схема щита с одним общим дифавтоматом
Подключение по приведенной схеме имеет свои сильные и слабые стороны. Этот вариант наиболее экономный в финансовом плане и позволяет собрать щит с минимальным количеством модулей. Слабая сторона заключается в том, что такая компоновка не позволяет определить, в какой линии происходит утечка тока, вызвавшая срабатывание защиты.
Второй вариант предполагает установку АВДТ на каждую линию, где требуется максимальный уровень безопасности (например, для стиральной машины).
Установка АВДТ на отдельные линии
Преимущества такого решения очевидны – при возникновении нештатной ситуации обесточивается только проблемная линия. Что касается недостатков, то к ним можно отнести высокую стоимость реализации проекта (АВДТ стоит дороже связки УЗО и АВ), а также увеличение задействованных модулей в щите.
Наибольший уровень безопасности обеспечивает селективная схема включения, при которой АВДТ устанавливается на общий ввод и на каждую линию. Чтобы обеспечить селективность, в качестве общего устройства должен использоваться электроаппарат с более высоким параметром тока утечки (например, 100 мА) или имеющий метку «S». Это обозначение наносится на приборы, у которых имеется задержка времени срабатывания.
Обозначение селективного дифавтомата
Правила подключения и установки
Выполняя подключение АВДТ, следует руководствоваться тремя основным правилами:
Верхние клеммы устройства (1 и N) являются входом, нижние(2 и N) – выходом на нагрузку. Обратное подключение может привести к потере аппаратом работоспособности.
Необходимо соблюдать полярность. Ноль должен подводиться к верхней клемме, с пометкой «N», а фаза подключается к контакту «1». Как правило, модуль с функциями АВ устанавливается только на фазу, следовательно, при неправильном подключении не будет работать защита от КЗ и перегрузки.
Нельзя соединять между собой нулевые выходы (распространенная ошибка начинающего электрика), поскольку это вызовет срабатывание защитного устройства. То есть, к клеммам «2» и «N», находящимся в нижней части аппарата, подключается только соответствующая линия электропроводки.
Не рекомендуется устанавливать АВДТ в перевернутом положении, поскольку это может внести путаницу в схему распределительного щита.
После установки нужно проверить работоспособность устройства, делается это путем нажатия кнопки «Тест». Если прибор рабочий, произойдет срабатывание. Такое тестирование рекомендуется проводить раз в месяц.
Теперь вы владеете всей информацией, позволяющей получит ответ на вопрос «диф автомат АВВ – что это такое?». Осталось только дать советы, как подбирать эти устройства.

Как выбрать дифавтомат АВВ?

АВДТ компании АВВ или продукция других производителей подбирается по следующему алгоритму:
В первую очередь необходимо определиться с количеством полюсов. Для однофазной сети используются двухполюсные аппараты, трехфазной – четырехполюсные. Как правило, первые – двух модульные, вторые занимают место четырех модулей.
Осуществляем выбор рабочего напряжения. Как правило, с этим проблем не возникает, двухполюсные аппараты рассчитаны на 220 В, четырехполюсные – на 380 В. Но возможны нюансы, поэтому рекомендуем проверить указанное на приборе значение.
Выбираем время-токовую характеристику (в быту используется категория «С») и параметры номинального тока. Например, для линий освещения можно использовать автоматы С10, для подключения групп розеток – С25, для общего прибора на несколько линий: С50, С65 и С100. Если предполагается селективная схема, то выбираем устройство с пометкой «S».
Осуществляем подбор чувствительности тока утечки. Для осветительных сетей будет достаточно 10 мА, на группы розеток – 30 мА. У общего электроавтомата этот показатель должен быть в пределах 100-300 мА.
Выбираем класс дифзащиты. В быту используется много оборудования, оснащенного преобразователями напряжения (например, компьютерная техника). Поэтому эффективную защиту смогут обеспечить только АВДТ с дифзащитой класса «А», отслеживающие как переменные, так и постоянные токи утечки.
Проверяем наличие в автомате встроенной защиты сети от обрыва нуля. Это очень важный момент, поскольку, если произойдет такой обрыв, то АДВТ «не выбивает» при образовании цепи между фазным проводом и заземлением.
Понравилась статья? Поделиться с друзьями:

www.asutpp.ru
Отличие дифференциального автомата от УЗО

Здравствуйте, уважаемые читатели и гости сайта http://zametkielectrika.ru.
Анализируя полученные письма, я сделал вывод, что многие из Вас до сих пор не видят разницы между дифференциальным автоматом и УЗО, поэтому в этой небольшой статье я решил подробно разъяснить Вам этот вопрос.
Речь пойдет об функциональном и внешнем отличии дифференциального автомата от УЗО. Чтобы не запутать Вас окончательно, сразу внесу поправки в наименование и обозначение этих устройств:
устройство защитного отключения (УЗО) — он же выключатель дифференциальный (ВД)
дифференциальный автомат или, сокращенно, дифавтомат — он же автоматический выключатель дифференциального тока (АВДТ)
В качестве примера рассмотрим продукцию от фирмы IEK:
УЗО типа ВД1-63, 16 (А), 30 (мА)
дифференциальный автомат типа АВДТ32, С16, 30 (мА)
Вот они:

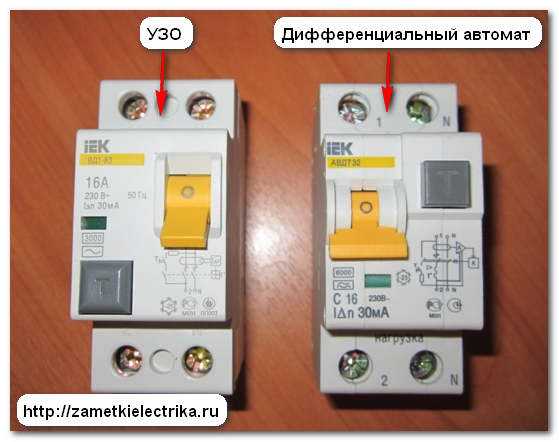

По фотографиям видно, что по внешним признакам они очень похожи.

Главное отличие дифференциального автомата от УЗО
В первую очередь необходимо знать, что у этих двух устройств разная функциональность, что является их основным отличием.
1. Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее. Об этом я писал в следующих своих статьях (переходите по ссылочкам и читайте):
Еще раз повторю, что УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузов — его само необходимо защищать, устанавливая перед ним автоматический выключатель. Более подробно об этом я рассказывал в статье про выбор и покупку УЗО.
2. Дифавтомат или дифференциальный автомат — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.
Условно, дифавтомат можно представить в виде тождества:
Если сказать проще, то дифавтомат — это тоже самое УЗО, только с функцией защиты от токов короткого замыкания и перегруза.
Надеюсь, что с этим все понятно. А теперь давайте разберемся, как же эти два устройства отличить между собой.
Как отличить УЗО от дифавтомата?
1. Надпись названия устройства
В настоящее время большинство производителей, чтобы не вводить в заблуждение покупателей (а чаще и самих продавцов), начали на лицевой стороне или сбоку на крышке писать название устройства, либо это УЗО (выключатель дифференциальный), либо дифавтомат (автоматический выключатель дифференциального тока).
2. Маркировка
Второй способ отличить УЗО от дифавтомата — это обратить внимание на маркировку.
Если на корпусе указана только величина номинального тока, а буква перед цифрой отсутствует, то значит это устройство защитного отключения (УЗО). В моем примере у ВД1-63 на корпусе указан только номинальный ток 16 (А), а буква типа характеристики — отсутствует.
Если перед цифрой, которая указывает значение номинального тока, изображена буква В, С или D, то значит это дифференциальный автомат. Например, у дифференциального автомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.
3. Схема
Третий способ несколько сложнее, чем второй, но все равно имеет право на жизнь. Посмотрите внимательно схему подключения на корпусе.
Если на схеме изображен только дифференциальный трансформатор с кнопкой «Тест», то это УЗО.
Если же на схеме изображены дифференциальный трансформатор с кнопкой «Тест» и обмотки электромагнитного и теплового расцепителей, то значит это дифавтомат.
4. Габаритные размеры
Сейчас этот параметр уже не актуален, но когда выпускались первые дифавтоматы, то они были на порядок шире, нежели УЗО, т.к. в корпусе дополнительно нужно было разместить тепловые и электромагнитные расцепители. В настоящее время наоборот, дифавтоматы стали выпускать с габаритными размерами меньше, чем УЗО.
Как Вы видите, в моем примере УЗО ВД1-63 и дифавтомат АВДТ32 имеют совершенно одинаковые размеры. Поэтому данный пункт при отличии УЗО от дифавтомата во внимание брать не стоит.
Для тех кто ленится читать материал в текстовом виде, смотрите видео:
P.S. В данной статье мы разобрали все отличия дифференциального автомата от УЗО и научились внешне отличать их друг от друга. Теперь нам нужно сделать выбор в ту или иную сторону. Об этом читайте в моей следующей статье: «Что выбрать? УЗО или дифавтомат». Жду от Вас вопросов и комментариев.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru
No related posts.
