Как выбрать дифавтомат по мощности и току утечки
Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке. Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат. Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.Какие бывают аналоги?
Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.
На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО.
Когда рационально выбирать дифференциальный автомат?
Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности. Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса.
При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.
Критерии выбора
Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.
Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.
Токовый номинал и характеристика. Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:
Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:
Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.
Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:
- А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
- АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.
Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.
Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.
Напоследок рекомендуем просмотреть полезное видео по теме:
Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!
Рекомендуем также прочитать:
Какой автомат ставить на стиральную машину?
В статье рассмотрено, какой автомат защиты от короткого замыкания нужно ставить на стиральную машину, на сколько ампер выбрать устройство отключения, какой нужен номинал характеристик автомата. Мы дадим советы по выбору и монтажу устройств электрозащиты.
Что такое автомат для стиральной машины?
Автомат защиты – это устройство, которое предотвращает поломку оборудования при коротком замыкании и перегрузке электрической сети. Устройство состоит из нескольких основных частей:
- корпус из изоляционного материала;
- трансформатор;
- механизм разрыва цепи, состоящий из подвижных и неподвижных контактов;
- система самодиагностики;
- колодки для подключения проводов;
- крепления на DIN-рейку.
Когда напряжение или сила тока превысят допустимую величину, электрическая цепь разомкнется.
Зачем нужен?
Современная стиральная машина расходует много электроэнергии в режиме нагрева воды и отжима. Через сеть проходит большой ток, который нагревает провода. Вследствие этого они могут загореться, особенно когда проводка алюминиевая. Если такого не случится, может расплавиться изоляция, и тогда произойдет короткое замыкание. Датчики защиты следят, чтобы сила тока не превысила предельных значений, не произошло возгорания.
Обычно машинка устанавливается в ванной комнате, в которой большая влажность воздуха. Лишняя влага негативно влияет на сопротивление изоляторов, они начинают пропускать ток. Даже если дело не дойдет до короткого замыкания, на корпус прибора попадет опасное для жизни человека напряжение.
При касании к такому устройству будет удар током, последствия которого непредсказуемы и зависят от электрического потенциала на корпусе. Повреждения усилятся, если коснуться одновременно машинки и токопроводящего предмета, например, ванны.
Устройства защитного отключения следят, чтобы на корпус машинки не попало напряжение из питающей сети, а при его появлении немедленно отключают оборудование. Стиральные машины лучше подключать к отдельным автоматам. Дело в том, что они очень мощные потребители тока и создают сильную нагрузку на электросеть. Тогда при коротком замыкании отключится только машинка, а все остальные приборы продолжать работать дальше.
При включении мощного потребителя могут возникать скачки напряжения. Они негативно влияют на все подключенные к сети приборы. Поэтому дополнительно к устройствам защиты рекомендуется использовать стабилизатор напряжения. Так что система электрической безопасности очень актуальна. И существует целый ряд приборов для ее обеспечения.
Виды
Приборов для защиты от поражения электрическим током существует несколько видов. Они различаются по принципу действия, но схожи по схеме подключения.

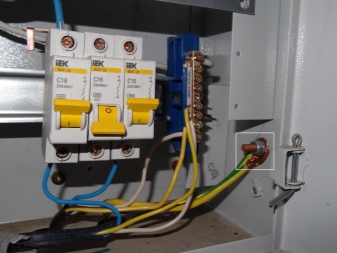

Автомат защитного отключения или АО
Представляет собой датчик, который реагирует на потребляемую мощность. При прохождении тока провод нагревается, при превышении температуры чувствительный элемент (обычно это биметаллическая пластина) размыкает цепь. Датчик нужен для мгновенного отключения прибора при коротком замыкании. Если нагрузка незначительно превышает допустимую, задержка может составлять до 1 часа.
Раньше «автомат» был обычным плавким предохранителем, который нужно было менять после каждого срабатывания. Нынешние устройства многоразовые и могут эксплуатироваться годами.
УЗО

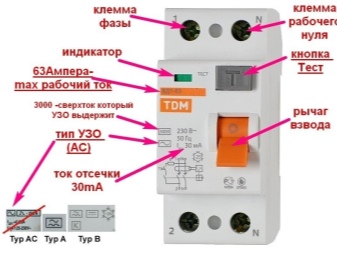

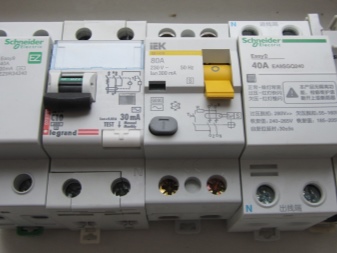

УЗО (устройство защитного отключения) контролирует токи в двух проводах силовой линии. Оно сравнивает токи в фазе и в нулевом проводе, которые должны быть равны между собой. Разница между ними называется током утечки, и если она больше определенной величины – потребитель отключается. Утечка может быть вызвана разными причинами – например, из-за влажности изоляции. В результате корпус стиральной машины может оказаться под напряжением. Основная задача УЗО – не допустить, чтобы ток утечки был выше определенной величины.
Дифавтомат

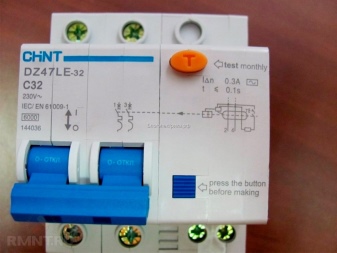

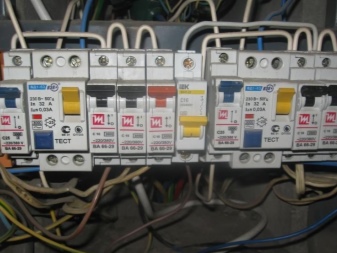

Дифференциальный автомат – это устройство, объединяющее автомат защитного отключения и УЗО в одном корпусе. Достоинства такого решения – простота подключения и экономия места на DIN-рейке. Недостаток – в случае срабатывания невозможно определить причину неисправности. Кроме того, цена такого устройства высока. На практике обычно применяется схема с отдельными АО и УЗО. Это позволяет в случае неисправности менять только одно устройство.
Как выбрать?
Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.
Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

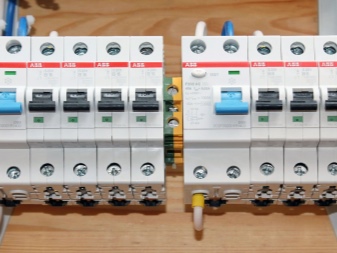

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.
Дадим несколько общих советов по выбору устройств защиты.
- Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
- Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
- Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
- Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
- На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.
Теперь выбранный прибор нужно подключить.
Как установить и подключить?

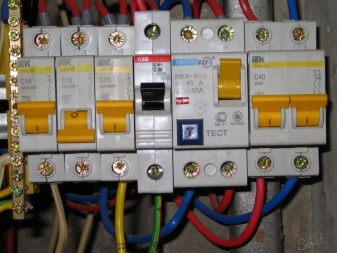

Монтаж устройств защиты не составит труда даже для неспециалистов. Нужно просто следовать схеме. Из инструментов понадобится только нож для зачистки проводов и отвертка. Устанавливать приборы лучше за пределами ванной комнаты. Проследите, чтобы тумблеры были легкодоступными. Монтаж выполняется в такой последовательности.
- Найдите на входном проводе фазу и ноль.
- Подключите при необходимости стабилизатор напряжения.
- Фаза проводки заводится на вход АО.
- Выход АО коммутируется со входом фазы на УЗО.
- Рабочий ноль подключается на нулевой вход УЗО.
- Оба выхода с УЗО подключаются к питающей розетке.
- Провод заземления коммутируется с соответствующей клеммой на розетке.
- Приборы устанавливаются на DIN-рейку на защелках.
- Проверьте, что все контакты плотные. Особенно это касается удлинителей.

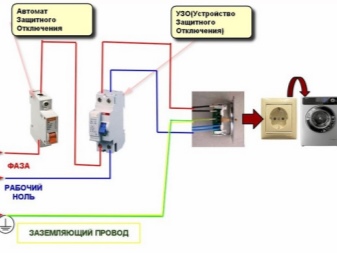

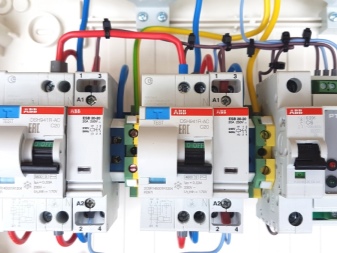

Для монтажа воспользуйтесь приведенной ниже схемой.
Никогда не ставьте выключатели в провод заземления. Не рекомендуется использовать вместо заземления зануление (это когда вывод «земля» подключается к рабочему нулю). В штатном режиме схема хорошо работает. Но при коротком замыкании ток течет по нулевому проводу. Тогда вместо отвода потенциала зануление направляет его на корпус.
Если штатного заземления нет, провод для него все равно проложите. При модернизации электросистемы он пригодится. DIN-рейка также должна быть к нему подключена.
Но иногда бывает, что при правильном подключении машина не работает, поскольку система питания обесточена.
Почему отключается автомат

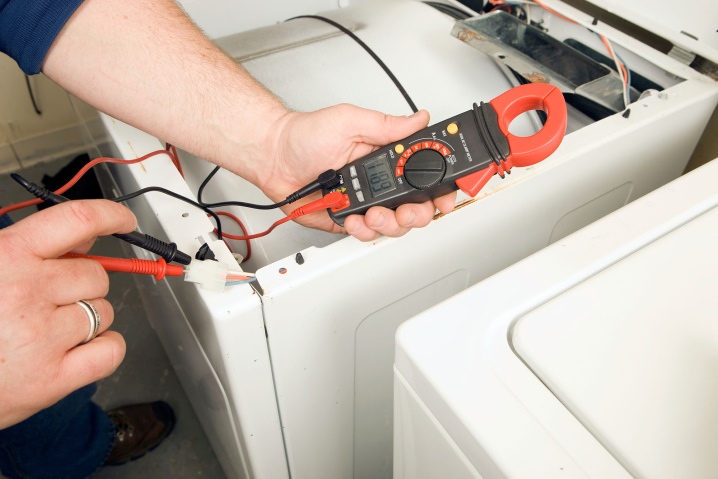

Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.
- Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
- Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
- Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.
- Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
- Брак устройств защиты.
- Испортилась сама стиральная машина.
Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.
О подключении стиральной машины к УЗО смотрите далее.
stroy-podskazka.ru
Какой автомат лучше ставить на стиральную машинку
Автор Мария Петрова На чтение 7 мин.
Большинство пользователей бытовой техники приняло тот факт, что стиральная машина в доме должна подключаться к отдельному вводу, идущему непосредственно от счетчика. Но необходимость установки отдельного комплекса защитных устройств, к сожалению, понимают не многие. Автомат для стиральной машины способен защитить бытовую технику. Но он не изолирует человека от токов утечки. Поэтому нужно подбирать комплект устройств вдумчиво, основываясь на простых физических правилах их работы.
Автомат для стиральной машины — что это и зачем
Во многих информационных источниках, как в интернете, так и в печатных изданиях, в роли защиты упоминается только УЗО на стиральную машину. Это не полный ответ на вопрос. Автоматическая система реагирования на неполадки должна:
- отсекать устройство от сети, если стиралка вошла в режим короткого замыкания;
- защищать человека от токов утечки, опасных для здоровья;
- иметь номинальную мощность каждого из узлов, гарантирующую работоспособность при максимальном потреблении стиралки.
Для нейтрализации всех опасных факторов недостаточно ставить автомат защитного отключения. Не полностью защищает технику и энергосеть УЗО. Множеством недостатков обладает дифавтомат для стиральной машины. Каждое устройство защиты контролирует определенные параметры сети, поэтому важно правильно подобрать перечень оборудования.
УЗО, АО, дифавтомат и принцип их работы
Чтобы правильно понять, почему нужно устанавливать несколько защитных устройств, вначале следует рассмотреть принципы их работы и контролируемые параметры сети. Разумно вести описание от простых изделий к более сложным.
Автомат защитного отключения (АО)
Простейший однофазный автомат является аналогом плавкого предохранителя. Это наиболее понятное описание его работы. Устройство срабатывает при превышении номинальных токов, позволяя контролировать мощность и подключать к определенному участку сети ограниченное число потребителей. Это гарантирует отсутствие аварийных режимов, связанных с перегрузкой проводки.
Установка автомата позволяет защитить участки общей сети от аварийных режимов. Если машинка уходит в режим короткого замыкания, срабатывание защитного отключения позволит сохранить работоспособность остальных устройств в квартире. Таким образом, главная характеристика автомата — это надежный контроль токов на линии машинки и блокировка аварийных режимов.
УЗО
Задача устройства защитного отключения заключается прежде всего в нейтрализации опасных факторов для человека. УЗО контролирует токи в двух проводах силовой линии. При повреждении изоляции или нарушении работы узлов стиралки изменяется характеристика утечки. При превышении определенного значения тока УЗО отключает питание установки.
Токи утечки несут большую опасность для человека. При этом стоит понимать, что стиральная машина работает в условиях влажности, а на полу часто бывает вода. В этом случае вероятность поражения током человека достаточно велика. Установка УЗО для стиральной машины является обязательной.
Дифавтомат
Дифавтомат для стиральной машины — это комплексное устройство. Оно имеет функциональность УЗО и автомата защитного отключения. Подключать такой компактный и удобный узел достаточно просто. Но есть подводные камни, заключенные в сложности идентификации проблемы.
Неудобство применения дифавтомата стоит рассмотреть подробнее. При появлении аварийного режима узел срабатывает и предотвращает развитие нежелательных последствий. Однако определить, что именно сработало, УЗО или автомат отключения, — невозможно.
В результате такой механики реагирования дифференциальный узел заставляет проверять сразу все факторы. Начиная с короткого замыкания, заканчивая целостностью проводки всей сети. Это как минимум неудобно. Поэтому на практике вместо дифавтомата рекомендуется последовательно подключать отдельные узлы УЗО и АО. Такой подход позволяет четко идентифицировать проблему. Если сработал автомат — речь идет о превышении рабочих токов. УЗО же точно укажет на проблемы с изоляцией в сегменте сети.
Подход с использованием двух отдельных узлов системы защиты имеет еще одно преимущество — экономию средств. Дифавтомат достаточно дорогой. При возникновении сложной аварийной ситуации устройство выходит из строя и заменяется полностью. При разделении защиты на два отдельных блока, УЗО и АО, нужно будет купить только одно изделие для восстановления работоспособности системы.
Какое УЗО или дифавтомат ставить
Принципы выбора оборудования основываются прежде всего на характеристике электрической сети. Анализируя, какие узлы поставить, учитывают:
- рабочее напряжение сети;
- схему подключения, для которой может понадобиться однополюсный или многополюсный аппарат защиты;
- фазность электрической сети;
- коммутируемую мощность, по которой выбирают автомат ампер, УЗО или дифавтомат.
Существуют и отдельные правила выбора параметров для разных типов устройств. Для АО (автомата отключения) главной характеристикой выступает число ампер тока в рабочем режиме. Сколько именно оно должно составлять, определяется по параметрам стиральной машинки. Например, для агрегата с пиковой мощностью 3.5 кВт будет достаточно АО на 16 А.
УЗО выбирается по граничному показателю тока утечки, при котором происходит срабатывание. Для человека в численном выражении опасным значением считается 30 мА. Именно с таким значением следует покупать УЗО. Если же перестраховываться и приобретать дорогую модель с граничной утечкой в 10 мА — можно добиться негативного эффекта. Например, автоматика будет срабатывать при каждой попытке включения машинки из-за особенностей ее инженерного решения или характеристик проводки бытовой сети.
Соединяя перечисленные критерии выбора, покупают дифавтомат для стиральной машины. Его узел расцепителей должен иметь номинал ампер не ниже 16, с маркировкой С16. Для машинок, мощность которых превышает 3500 Вт, нужно купить дифавтомат С25 или выше. Блок УЗО выбирается по показателю граничного тока утечки, а также маркировке: рекомендуется покупать оборудование класса А.
Установка и подключение

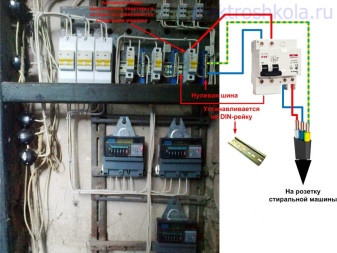

Наиболее просто подключается к стиральной машине дифференциальный автомат. Это устройство двухполюсное. Вход коммутируется с проводами проводки, необходимо соблюдать фазность: назначение контактов указано в техническом паспорте прибора. Если в системе питания машинки используется стабилизатор напряжения, рекомендуется установить его после дифавтомата.
Выходы дифференциального блока выводятся непосредственно к розетке стиральной машины. Для правильной работы системы обязательно делается заземление. Его провод коммутируется к соответствующему контакту стиралки.

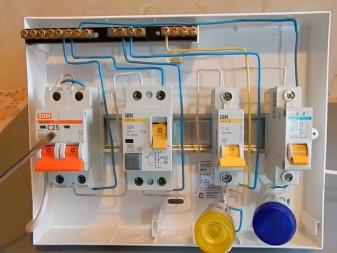

Не представляет сложности и схема коммутации с использованием раздельных узлов автомата защитного отключения и УЗО. Последний блок — двухполюсный. Коммутация производится по следующей схеме:
- фаза проводки заводится на вход автомата отключения;
- выход АО соединяется с контактом фазы на входе УЗО;
- на второй контакт входной группы УЗО подается ноль проводки;
- два выхода устройства защитного отключения заводятся на розетку для питания машинки.
В такой схеме также обязательно использовать заземление. Провод заводится на розетку включения машинки. Выбор устройств по номиналу для коммутации такого рода рекомендуется делать с взаимным технологическим запасом. Автомат устанавливается с номиналом, строго соответствующим пиковой мощности потребления машинки. К примеру, 16 ампер.
УЗО в этом случае рекомендуется выбирать на заметно большие токи: 20 и более ампер. Это позволит гарантировать сохранение его работоспособности в аварийной ситуации. Ток в режиме короткого замыкания, приводящий к отсечке автомата, не является критическим для УЗО и не приводит к аварии.
Почему выбивает систему защиты
Нередки случаи, когда после установки системы защиты она срабатывает при каждой попытке включения машинки. Эта проблема может вызываться как особенностями энергосистемы, так и неверным выбором оборудования и схемы его подключения.
- Малая нагрузочная способность сети вызывает резкие скачки напряжения при коммутациях мощного оборудования. Машинка, меняя режимы работы, вызывает срабатывание защиты. Чтобы устранить такую проблему, рекомендуется использовать стабилизатор напряжения.
- Элементы защитной системы неверно коммутированы. Самая распространенная ошибка пользователей — неправильное подключение фазы и нулевого провода.
- Сделан неверный выбор оборудования по мощности или другим параметрам сети. Например, номинал дифавтомата или УЗО не позволяет работу с машинкой.
- В кабеле подключения машины или линии проводки происходит замыкание из-за повреждения или нарушения параметров (истощения, растрескивания) изоляции. Токи утечки или режим КЗ приводит к срабатыванию защиты.
- Одно или несколько устройств комплекса защиты неработоспособны или действуют неверно.
- В инженерных цепях стиралки возникают нештатные режимы работы. Например, превышение потребления тока из-за неисправностей нагревателя, ошибок управляющего блока электроники, замыкание обмоток двигателя.
Самой опасной ситуацией, которая часто игнорируется потребителями, является физическое превышение показателей тока утечки номиналу УЗО. Защита срабатывает совершенно правильно. Но владельца это не устраивает.
Вместо того, чтобы устранить проблему в виде намокания токоведущих частей с поврежденной изоляцией, пользователь устанавливает УЗО с большим номиналом срабатывания или совсем убирает узел контроля. Делать этого не стоит ни в коем случае. Если происходит срабатывание защиты, нужно тщательно анализировать причины и устранять проблемные места.
bezsorinki.ru
Выбор дифавтомата для домашних электросетей
Сегодня мы с вами поговорим об устройстве, в котором сосредоточился весь диапазон защиты от электрического тока в домашних условиях. Это дифференциальный автомат, в котором сосредоточены функции обычного автомата и УЗО, обеспечивающие защиту от токов перегрузки, КЗ (короткого замыкания), а также от токов утечки, что особенно важно для предотвращения поражения током человека.
Удобен такой прибор тем, что упрощает монтаж электрических сетей в доме, экономит пространство в распределительном щите.
Что же следует учесть при его выборе?
1. Фазность сети и номинальное напряжение. Трехфазной сети соответствует дифференциальный автомат на четыре полюса, куда подключаются фазы и нулевой проводник. Для однофазной сети следует приобрести дифавтомат на два полюса. В первом случае значение напряжения соответствует 380В, во втором — 220В.
Технические характеристики дифференциальных автоматов, в принципе, ничем не отличаются от характеристик УЗО и обычных автоматов. Чтобы вам было легче разобраться с ними при покупке, рассмотрим сразу их буквенное и цифровое отображение на передней панели прибора.
2. Номинальный ток нагрузки, измеряемый в амперах, который дифференциальный автомат проводит через себя длительное время. Это стандартные значения, установленные на уровне 16, 20, 25 , 32, 40, 50, 63, 80, 100А.
3. Время-токовая динамическая характеристика, которая показывает, насколько быстро срабатывает автомат при токах короткого замыкания, обозначается буквами B, C и D, ее можно увидеть перед цифрой номинального тока нагрузки на передней панели. Именно наличие этой буквы является визуальным отличием дифференциального автомата от УЗО.
Время-токовая характеристика определяет, на сколько зависит время срабатывания автомата от силы протекающего через него тока. Иными словами буквы B, C и D указывают, при каком токе электромагнитный расцепитель автомата мгновенно срабатывает. Значения: B = 3-5, C = 5-10, D = 10-20. Например, рассмотрим автоматы одинаковые по номинальному току нагрузки (16А), но с разными время-токовыми характеристиками — B16 и C16. Это означает, что у В16 диапазон тока, при котором срабатывает автомат, равен 16(3-5) = 48-80А, а у С16: 16(5-10) = 80-160А. То есть, при токе, например, 100А первый диффавтомат отключится мгновенно, второй — не сразу.
Оба варианта пригодны для использования в квартирах, частных домах и административных зданиях, где особо мощные моторы не используются. Но для бытовых разводок все же чаще используют дифавтомат C, например, для розеточной цепи — С16 или С25, для освещения — C6 или C10. Для вводных квартирных или домовых расцепителей — С50, С63.
Дифавтоматы D применяют в производственных сетях, где к питанию подключены электромоторы и другие мощные механизмы с большими пусковыми токами.
Еще один способ отличить УЗО от дифференциального автомата: посмотреть схему. На схеме УЗО отсутствуют тепловой и электромагнитный расцепители, тогда как на дифавтомате они обозначены.
4. Номинальный отключающий дифференциальный ток — это характеристика принадлежит УЗО, входящего в состав автомата. Она обозначается буквой «дельта» и значением тока утечки в миллиамперах. Например, для розеток и освещения применяют дифавтоматы на 10-30 мА, для ввода — 100-300 мА.
5. Типы встроенного УЗО. Как известно, классификация УЗО по типам такова: тип АС — срабатывающие на переменный ток утечки, тип А — на постоянный ток устройств с электронными преобразователями (телевизоры, компьютеры, стиральные машины и так далее). Такая классификация характерна и для УЗО в дифференциальных автоматах. Отсюда следует, что свой выбор автомата для домашних сетей следует остановить на дифавтомате с УЗО типа А.
На передней панели автомата еще указывается напряжение, на которое рассчитан автомат, например, 230В, и напряжение отключения Uоткл. 265В. А также максимальный ток, при котором автомат разомкнет цепь.
Кнопка тест существует для проверки работоспособности дифавтомата, воспользуйтесь ею при установке прибора.

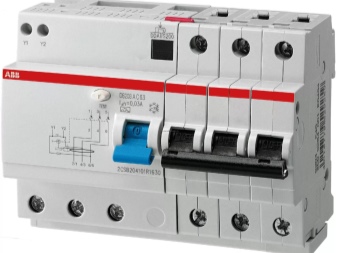

Если в распределительном щите мало места, вы можете воспользоваться обычными автоматами-выключателями для линий освещения и электроплиты. Но на общий вход, на кабель штепсельных розеток, а также в сетях, в составе которых есть защитный нулевой проводник PE, следует установить дифавтомат или УЗО, это является требованием ПУЭ. Защитное заземление предназначено для спасения человеческой жизни. Если оно не предусмотрено, то защита от токов утечки не является эффективной.
Как защищен дифференциальный автомат от обрыва «нуля»?
Как мы знаем, дифференциальный автомат совместил в себе простой автоматический выключатель и УЗО. Действия обычного автомата не вызывает вопросов, а вот чтобы срабатывало УЗО, то есть дифференциальная защита, нужна подача электропитания. Это происходит, если все проводники — фазный и нулевой — находятся в порядке. Если пропадает «фаза», то ток утечки не возникнет и проблем не будет, но если оборван «нулевой» провод, то «фаза» становится причиной утечки, при этом, УЗО не сработает, поскольку в сети отсутствует напряжение.
Возникает ситуация, которую желательно исключить. Для этого используется реле напряжения, которое включается в состав дифференциального автомата в виде блока защиты от обрыва «нуля». Наличие реле на схеме, которая есть на шильдике прибора, тоже является отличительной чертой дифавтомата от обычного автомата. Если приобретён дифференциальный автомат без такого блока, советую установить реле напряжения на входе для контроля.
Производители. Дифференциальные автоматы можно приобрести, как от европейских, так и от отечественных производителей, но, при этом, придерживаться проверенных брендов, а не вестись на чрезмерно низкую стоимость.
Посудите сами, дифференциальный автомат — это устройство в доме, на котором лежит функция защиты от утечки тока, а значит, защита здоровья и жизни человека, к тому же, эта функция не ничем не дублируется.
Поэтому, такое устройство, вне всякого сомнения, должно быть качественным. В каталоге нашего интернет-магазина вы сможете познакомиться с продукцией немецких, российских и китайских производителей. Это компании AВВ, IEK, о которых я коротко расскажу, чтобы развеять ваши сомнения.
Немецкая электротехническая продукция АBB авторитетна во всём мире. В ассортименте всегда есть устройства защиты от утечки тока — автоматические дифференциальные выключатели, применяемые в быту и на промышленных предприятиях. Изделия изготавливаются из высококачественного материала с применением новых технологий. Технические характеристики всегда высоки и соответствует нормам. Отсюда с уверенностью можно сказать о надежности автоматических выключателей, которые призваны защищать человека.
Принцип модульности, который используют производители, сделает ваш выбор практичным, поскольку на DIN-рейку вы сможете установить нужное число приборов, которые можно подключить и отдельно, и в группе.
Группа IEK — это ведущие российские производители, электротехническая продукция которых в 2014 году стала лауреатом рейтинга «Марка №1» в России. Продукция долговечна, с оптимальной ценой, ее ассортимент постоянно расширяется, поэтому компании-разработчики используют производственные мощности не только России, но и других стран, в том числе Китая, где в последние десятилетия налажено самое современное производство электротехнических приборов.
Удачных вам покупок!
Ваш Кузьмич
kuzmich24.ru
Подключение дифавтомата: выбор, схемы подкючения
Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.
Назначение, технические характеристики и выбор
Содержание статьи
Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.
Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.
Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком
Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.
Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.
Характеристики и выбор
Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.
Обозначение дифавтоматов на схемах
Номинальный ток
Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.
Четырехполюсный дифавтомат для подключения в сети 380 В
Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.
Время-токовая характеристика или тип электромагнитного расцепителя
Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).
Номинал дифавтомата и его время-токовая характеристика
Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.
Номинальное напряжение и частота сети
Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.
Напряжение и частота, на которые рассчитан дифференциальный автомат защиты
Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.
В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.
Номинальный отключающий дифференциальный ток или ток утечки (уставки)
Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).
Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.
Ток утечки или уставки на диф автомате
На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).
Класс дифференциальной защиты
Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).
| Буквенное обозначение | Графическое обозначение | Расшифровка | Область применения |
|---|---|---|---|
| АС |  | Реагирует на переменный синусоидальный ток | Ставят на линии, к которым подключена простая техника без электронного управления |
| А |  | Реагирует на синусоидальный переменный ток и пульсирующий постоянный | Применяется на линиях, от которых запитывается техника с электронным управлением |
| В |  | Улавливает переменный, импульсный, постоянный и сглаженный постоянный. | В основном применяется на производстве с большим количеством разнообразной техники |
| S | С выдержкой времени отключения 200-300 мс | В сложных схемах | |
| G | С выдержкой времени отключения60-80 мс | В сложных схемах |
Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.
Номинальная отключающая способность
Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.
Отключающая способность дифавтомата
Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.
На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.
Класс токоограничения
Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.
Токоограничение дифавтомата
На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.
Температурный режим использования
Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.
Обозначение повышенной морозостойкости дифавтомата
Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.
Наличие маркеров о причине сработки
Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.
Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.
Флажок, который показывает причину отключения
Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.
Тип конструктивного исполнения
Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.
Производитель и цена
В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.
Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.
Как подключить дифавтомат
Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.
Крепление на динрейку
Электрическое подключение
Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.
Схема подключения дифавтомата обычно есть на корпусе
В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

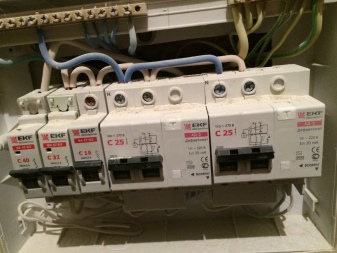

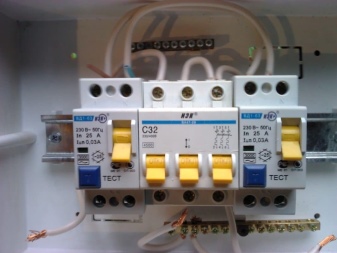

Подключение дифавтомата на распределительном щитке
Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.
Проверка работоспособности
После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

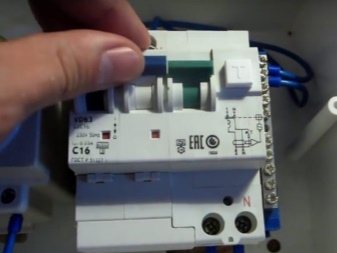

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен
Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.
Схемы
При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.
Схемы бывают разного уровня сложности
Простая схема
Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

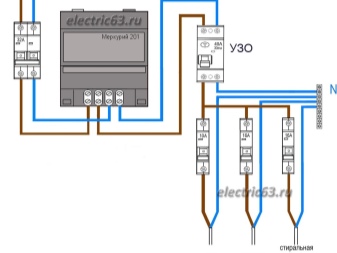

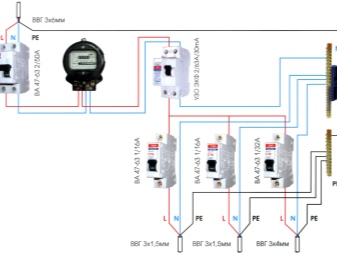

Простая схема подключения дифавтомата на небольшую сеть
Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.
Более надежная защита
Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.
Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство
Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.
Селективные схемы
В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.
Селективная схема установки дифавтомата
При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.
Основные ошибки подключения дифавтоматов
Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:
- Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
- Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
- С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
- Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
- При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
- При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.
Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.
stroychik.ru
Подключение дифавтомата в щитке после счетчика, схемы и правила для автоматов и УЗО
При монтаже электропроводки всегда возникает вопрос: как подключить дифавтомат, где его установить, сразу после счетчика или перед ним, на каждую группу ставить или один на несколько? Это естественно, так как хочется безопасности и надежности в доме.
Сейчас все больше людей начинают использовать дифавтоматы в качестве средств защиты от токов утечки и короткого замыкания. Многие производители стали выпускать приборы с индикаторами, показывающими, какой из автоматов отключил линию, дифференциальный или обычный.
Становится понятна причина отключения и упрощается поиск неисправности. Остался еще один аргумент, мешающий повсеместному замещению автоматических выключателей и УЗО дифференциальными автоматами. Это цена, но при недостатке места в электрощитке, он становится не таким значимым.
Покупка защитных устройств
Прежде, чем приступать к монтажу и подключению дифавтоматов, нужно определиться с их видами. Внешне они все одинаковы, но характеристики различаются очень сильно, даже при одинаковом номинальном токе. В однофазной электрической сети используются двухполюсные автоматические выключатели дифференциального тока, в трехфазной цепи применяют четырехполюсные приборы.
При покупке дифавтомата обращайте внимание на целостность корпуса. Даже незначительные механические повреждения могут сместить положение внутренних элементов устройства, что может привести к его неисправности.
Обязательно проверьте его работоспособность на месте. Обычно в магазинах по продаже электрооборудования имеются специальные стенды для проверки.
Приборы должны быть приобретены именно те, которые указаны в схеме или вычислены специалистом с учетом всех возможных нагрузок. Это не провода, которые можно установить большего сечения, здесь все связано с чувствительностью устройства к токам утечки или короткого замыкания. Маркировка дает полную характеристику прибора.
Некоторые люди покупают дифавтоматы с учетом вроде бы всех требований по номинальному току, отключающему, по току мгновенного отключения, но упускают такой момент, как максимальный ток короткого замыкания, который способен выдержать прибор.
Цифры в прямоугольнике на передней панели, как раз об этом и говорят. Если в старых домах с алюминиевой проводкой допустимо подключение дифавтоматов на 3000 или 4500 А, то в новых с медными проводами, хорошей изоляцией токи короткого замыкания в 6000 А не редкость.
Поэтому на этот параметр тоже обращайте внимание. Если вместо запланированных по проекту медного провода сечением 2,5 мм2 решили заменить на более надежный, как может показаться, сечением 4 мм2, то нужно учесть это при приобретении автомата, выбирайте с большим максимальным током короткого замыкания. Иначе возможен скорый поход в магазин за новым автоматом.
Как подключать
Установка УЗО и дифавтоматов производятся одинаково. При подключении проводов к приборам надо следовать старому правилу.
Начиная от вводного автомата и до последнего надо подсоединять все, что является для данного устройства нагрузкой к нижним контактам. Его выходные контакты, находящиеся сверху, подсоединяют к входным контактам устройства расположенного в схеме, выше его по иерархии, если считать от вводного автомата.
Хотя у некоторых производителей приборы могут работать при любом подключении, соблюдение этого порядка соединения позволяет уменьшать количество ошибок при монтаже устройств.
На дифавтоматах всегда указывается, куда нужно подключать нулевой или фазный провод. Обозначение на схеме, изображенной на передней панели всех контактов, позволяет безошибочно провести подключение.
Путать провода нельзя, так как может случиться так, что автоматический выключатель от токов перегрузки и короткого замыкания будет контролировать нулевой вместо фазного провода.
Последовательность монтажных действий при подключении дифавтомата такая:
- перед установкой приборов в щитке выключите вводной автомат;
- индикаторной отверткой проверьте отсутствие напряжения в сети, если есть мультиметр, перепроверьте им, здесь перестраховываться полезно;
- установите на DIN-рейку первым слева селективный (противопожарный) дифавтомат. Ставить автомат легко, просто защелкните его на рейке, если необходимо, сдвиньте его к краю;
- откусите необходимой длины куски провода и зачистите от изоляции их концы, примерно по 1 см. Для этого используйте специальный инструмент, если его нет, то можно применить бокорезы. При зачистке изоляции старайтесь не повредить сам провод. Он должен быть монолитный.
Концы входных проводов подсоединяйте к верхнему разъему дифавтомата. Подключение противоположных концов происходит к счетчику, ноль к нолю, фаза к фазе.
Следите, чтобы не зажималась изоляция. По возможности для монтажа используйте разноцветный провод. В дальнейшем это облегчит поиск неисправностей, да и при установке упрощаются работы.
Последний этап монтажных работ
Если необходимо, установите дополнительные клеммные колодки для подключения нулевого или земляного проводников. Сами провода прокладывайте по горизонтали или по вертикали. Это облегчает чтение схемы соединений.
После противопожарного дифавтомата по схеме стоят устройства, контролирующие несколько или только одну электрическую группу. Это могут быть две, три розеточные или отдельная группа на стиральную машину.
Когда закончите подключение внутри электрического щита, можно заводить провода, которые идут от распределительных коробок. Внимательно следите, чтобы нулевой и фазный провод от одной группы попали на один дифавтомат.
Прозвоните всю цепь от розеток до дифавтомата. Особенно будьте внимательны при монтаже и прозвонке в распределительной коробке. Туда обычно подходят несколько нулевых, заземляющих и фазных проводов. Если перепутаете соединения, то автоматы будет постоянно выбивать.
Когда полностью закончите монтаж, проверьте, что вся нагрузка отключена от сети. Затем вводный автомат и все последующие надо включить. Смотрите, не сработает ли какой-нибудь из них.
Если все нормально, проверьте с помощью тестовой кнопки работоспособность всех дифавтоматов. Убедившись в их работоспособности, начинаете подключать последовательно на каждую линию нагрузку. Если все нормально, то автоматы не сработают.
Ошибки при монтаже
Монтаж дифференциального автомата прост, это иногда вводит в заблуждение и приводит к ошибкам, вызывающим постоянные отключения оборудования или, наоборот, к полному его «молчанию».
Дифавтомат ни на что не реагирует кроме тестовой кнопки, иногда, и на нее тоже. В основном это связано с невнимательностью при подключении или неисправностью прибора.
Наиболее распространенная ошибка совершается при подключении к дифавтомату проводов от разных линий. При подаче напряжения после монтажа дифавтомат сразу же отключается, и потом его невозможно включить, флажок не держится во включенном состоянии.
Иногда все собрано правильно, но устройство не встает на охрану, постоянно выключается. Начав разбираться, оказывается, что при подключении в клеммнике зажат не зачищенный конец, а защитный изоляционный слой провода. При подключении контролируйте, чтобы зажимался именно провод, а не его изоляция.
Бывает такое, что в электрическом щитке подключение правильное, прозвонка ничего не показывает, а дифавтомат все время отключается. Надо проверить линию, скорее всего где-то происходит соединение нулевого и земляного проводников. Для этого отключите в щитке нулевой и земляной провода данной линии и проверьте их на короткое замыкание.
Когда нулевые провода от двух дифавтоматов меняют местами, происходит мгновенное их выключение при подаче напряжения. Тест работает на обоих приборах.
Если к приборам нулевые провода подсоединили верно, а где-то на линии они закорочены, то при включении оба автомата нормально встают на контроль, при отсутствии нагрузки. Но стоит подключиться любому прибору, и срабатывают оба дифавтомата. При проверке кнопкой тест любого из них срабатывают оба.
Иногда нулевой провод с нижерасположенных по схеме устройств подключают не к нулевому контакту дифавтомата, а нулевой шине напрямую, минуя его.
В этом случае устройство становится на контроль, но при включении нагрузки или тестовой кнопки сразу срабатывает.
Бывает, что нулевой провод с выхода автоматического выключателя дифференциального тока подключают не к нагрузке, а к нулевой шине. При включении дифавтомат становится на контроль, подсоединение устройств к линии приводит к срабатыванию дифференциального выключателя.
Когда затрудняетесь определить ошибку в монтаже, лучший вариант, начать все с начала. Промаркировать каждый провод и после каждого подсоединения очередной группы проверять дифавтоматы. Это плата за невнимательность.
evosnab.ru
Как выбрать дифференциальный автомат для бойлера
Вы опять сидите без горячей воды, потому что ваше коммунальное предприятие в очередной раз чинит теплотрассы, или уже второй месяц проводит «профилактику» для подготовки труб к отопительному сезону? Бойлер — выход из ситуации для многих, особенно для дачников. Ассортимент бойлеров огромен — можно выбрать по дизайну, цвету, и цене. Но помните, что правильное подключение играет не меньшую роль, чем покупка самого нагревательного оборудования. О том как правильно подключить нам объяснили в интернет-магазине, который уже более 12 лет работает в сфере электротехнических товаров — «АксиомПлюс».
Содержание.
1. Обязательно (!) устанавливайте дифавтомат для бойлера.
2. Подключение бойлера «ответвлением» или «через отдельную линию».
3. Как выбрать защиту для бойлера — или правильно сказать «от бойлера».
4. Правильно выбранный номинальный ток — залог надежной работы.
5. И последнее, на что стоит обратить внимание — производители.
Видео-версия статьи
Подключение бойлера через дифференциальный автомат
Обязательно (!) устанавливайте дифавтомат для бойлера
Для этого есть ряд причин:
- Стальной бак корпуса — отличный проводник тока;
- Вода тоже проводник;
- Магниевый анод (металлический штырь с нанесенным на него слоем в 10-15 мм магниевого сплава) — защищает внутреннюю часть бойлера от коррозии, но улучшает проводимость тока;
- Накопление статического электричества;
- При длительном сроке эксплуатации может возникать коррозия, которая часто становится причиной утечки дифференциального тока.
Поэтому устанавливайте бойлер в недоступном для детей месте — не нужно лишний раз прикасаться к корпусу или вводить настройки. Следите за правильно выполненным заземлением и установкой дифференциального автомата, который защитит от «ударов» электрическим током, предотвратит пожар и защитит оборудование от короткого замыкания.
Подключение бойлера «ответвлением» или «через отдельную линию»
Для бойлера рекомендуется прокладывать отдельную линию и подключать его только в розетку с заземлением (по ссылкам можно узнать → как установить розетку и → сделать заземление в частном доме и → сделать заземление в многоквартирном доме). Для такой прокладки вам придется потратиться на кабель и отдельный дифавтомат (по ссылке можно узнать → как делать проводку в доме). Но если вы подключите водонагреватель как обычный электроприбор, то в случае перехода в аварийный режим обесточится вся квартира.
Приготовьтесь к тому, что вам придётся сидеть в темноте, пока не найдёте причину аварии. Но вы же устанавливаете водонагреватель для того чтобы свести к минимуму неудобства и обеспечить комфорт всем домочадцам, а не создавать дополнительные проблемы? Поэтому, отдельная линия для него — правильное решение. Если у бойлера нет встроенного УЗО, то и подавно.
Как выбрать защиту для бойлера — или, правильно сказать, «от бойлера»
Дифференциальный автомат — это два устройства в одном: УЗО и автоматический выключатель, и каждый имеет свои особенности. В УЗО главное правильно подобрать ток утечки. Проследите, чтобы устройства располагались по принципу селективности
— характеристики шли по возрастающей со стороны автомата бойлера. Тогда при аварии сработает то УЗО, которое ближе к месту утечки, а не вводное, и отключит только одну линию, а не обесточит весь дом. Для бойлера достаточно выбрать устройство дифзащиты с ΔI 30мА.
Скорость срабатывания — характеристика расцепления, бывает трёх видов:
- В — от 3 до 5×In — мгновенное срабатывание, подходит для бытовой техники без пусковых токов.
- С — от 5 до 10×In — имеет небольшую задержку срабатывания. Для оборудования с пусковыми токами.
- D — от 10 до 20×In — большая задержка, предназначено для мощного промышленного оборудования.
Для бойлеров выбирайте характеристику расцепителя В — этого вполне достаточно.
Тип механизма предпочтительно выбирать электромеханический (дифференциальный автомат продолжает функционировать даже при обрыве нулевого провода) с типом А (чувствительный к синусоидальному переменному и постоянному току) или AC (переменному току).
Правильно выбранный номинальный ток — залог надежной работы
Существует миф, что нужно выбирать автоматические выключатели и дифавтоматы с большим запасом по номинальному току — мол, так надежнее, не будет перегруза и ложных срабатываний. И часто покупают для маломощных устройств автоматы на 32 А или на 40 А.
Посмотрите на мощность вашего бойлера и выбирайте дифавтомат с номиналом в большую сторону. Но смотрите, чтобы запас не превышал 20%. Это важно, ведь при большом перевесе по номинальному току защита будет медленнее срабатывать (долго нагревается тепловой расцепитель). При КЗ, где уровень тока превышает в десятки раз допустимый, долгое срабатывание может иметь плачевные последствия.
Бойлеры не отличаются особой мощностью. Максимальная сила тока бытовой техники (которая встречалась нам) это 12 А. Поэтому дифференциального автомата с номинальным током в 20 А (ну максимум 25 А) будет достаточно для любого бытового бойлера. Но смотрите по вашему нагревательному оборудованию — помните про допустимый запас.
И последнее, на что стоит обратить внимание — производители
Настоятельно не рекомендуем покупать дешевую китайскую продукцию. Дифавтомат призван защищать не только оборудование, но и вашу жизнь, поэтому можно заплатить больше, и при этом спать спокойно, зная, что защита сработает в нужный момент и прослужит более 20 лет.
Рекомендуем выбирать что то из дифов Legrand, Hager, Eaton (Moeller), ABB, аргументируем это европейским качеством.
Чтобы долго не искать, дифференциальные автоматы по магазинам, вы можете отобрать их по всем характеристикам в «АксиомПлюс». Вам не понадобится много времени, ведь вы уже знаете все нужные параметры.
Подготовлено при информационной поддержке «АксиомПлюс».
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!chonemuzhik.ru
