Дифференциальный автомат: назначение, устройство, схема подключения

Дифференциальный автомат – уникальный аппарат, сочетающий в едином корпусе функции сразу двух защитных устройств – это одновременно УЗО и автоматический выключатель. Профессионалы рекомендуют использовать дифференциальные автоматические выключатели в обязательном порядке при устройстве или реконструкции проводки.

Каково назначение дифференциальных автоматов, по каким параметрам выбирается и какова его схема подключения – ответы на эти вопросы постараемся дать ниже.

Для чего нужны дифференциальные автоматы?

Прямым предназначением дифференциального автомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты сети.

Дифференциальный автомат обесточит контролируемую линию при возникновении:

• короткого замыкания;
• перегрева электрической проводки из-за превышения уставки номинального тока дифавтомата;
• утечки на землю больше, чем соответствующая уставка.

Так, простое устройство вполне способно обезопасить квартиру или частный дом, предотвращая возникновение чрезвычайных ситуаций, вызванных проблемами с электричеством.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата. Одно устройство, совмещающее в себе функции двух (УЗО и автоматического выключателя), занимает меньше места в электрическом щитке на размер однополюсного автомат – его ширина 17,5 мм.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата – замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Техническое устройство

Конструктивно дифавтоматы выполняются из диэлектрического материала. Задняя часть имеет специальное крепление для установки на DIN-рейку. Внутри они состоят из двухполюсного или четырёх полюсного выключателя и включенного последовательно с ним модуля дифзащиты. Данный модуль представляет собой дифференциальный трансформатор тока, через который проходят ноль и фаза, образуя тем самым первичную обмотку и обмотку управления — вторичную обмотку.

Как работает дифференциальный автомат

В основе принципа работы дифавтомата лежит использование специального трансформатора, функционирование которого строится на изменениях дифференциального тока в проводниках электричества.

При появлении токов утечки баланс нарушается, так как часть тока не возвращается. Фазный и нулевой провода начинают наводить разные магнитные потоки и в сердечнике трансформатора тока возникает дифференциальный магнитный поток. В результате этого в обмотках управления возникает ток и срабатывает расцепитель.

При перегреве в модуле автоматического выключателя срабатывает биметаллическая пластина и размыкает автомат.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

• Корпуса, изготовленного из негорючего тугоплавкого материала;
• Клемм с маркировкой, предназначенных для подключения проводников;
• Рычага включения-выключения. Количество зависит от модели конкретного устройства;
• Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
• Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Внимание! Электрические провода должны быть правильно подобраны, исходя из мощности нагрузки.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

• Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
• Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Подключение

Подключение дифавтомата – весьма несложный процесс. Верхняя часть дифференциального автомата содержит контактные пластины и зажимные винты, предназначенные для подключения нуля N и фазы L от счётчика. Нижняя часть располагает контактами, к которым и подключается линия с потребителями.

Подключение дифавтомата можно представить следующим образом:

1. Зачистка концов проводников от изоляционного материала примерно на 1 сантиметр.
2. Ослабление зажимного винта на несколько оборотов.
3. Подключение проводника.
4. Затягивание винта.
5. Проверка качества крепления простейшим физическим усилием.

Выбор между конфигурацией УЗО + автомат и обычным дифавтоматом должен обуславливаться наличием места в щитке и ценой самих устройств. В первом варианте сложность монтажа слегка возрастёт.

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Монтаж дифференциального автомата в данном случае можно провести двумя способами:

1. На входе после электросчётчика для всей квартирной проводки. При использовании данной схемы питающие провода подключаются к верхним клеммам. К нижним же подаётся нагрузка от различных электрических групп, разделённых автоматическими выключателями. Существенным минусом данного варианта является сложность поиска причины выхода из строя в случае срабатывания автоматики и полное отключение всех групп при неполадках.
2. На каждую группу потребителей по отдельности. Этот метод применяют для защиты в помещениях, где отмечается повышенный уровень влажности воздуха – ванные, кухни. Актуален метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детской. Понадобится несколько дифференциальных автоматов – несмотря на большие затраты, данный способ является наиболее надёжным и гарантирующим бесперебойное электроснабжение, а срабатывание любого из дифавтоматов не заставит сработать остальные.

При наличии трёхфазной сети в 380 В нужно применять четырёхполюсный дифавтомат. Вариант используется в новых домах или коттеджах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Использовать такое подключение дифавтоматов можно и в гаражах в связи с возможным использованием мощного электрооборудования.

Можно сделать вывод, что схема подключения дифференциальных автоматов мало чем отличается от аналогичных схем для УЗО. На выходе устройства должны быть подключены фаза и ноль от защищаемого участка сети. Безопасность именно этой группы и будет контролироваться.

Дифференциальные автоматы успешно применяются и в однофазных, и в трёхфазных сетях переменного тока. Установка такого устройства значительно повышает уровень безопасности при эксплуатации электроприборов. Кроме того, дифференциальный автомат может поспособствовать предотвращению пожара, связанного с возгоранием изоляционного материала.

Принцип работы дифференциального автоматического выключателя

Алгоритм действия дифференциальных выключателей строится на обеспечении надёжной защиты от возможных токов утечки. Например, в случаях косвенного касания с токопроводящими элементами или в моменты замыкания токоведущих частей на корпус. К выбору защитного устройства следует отнестись ответственно. Согласны?

Мы расскажем, как грамотно подобрать дифференциальный автоматический выключатель, наделенный расширенным защитным функционалом. В представленной нами статье детально описаны разновидности устройства, способного предотвратить массу угрожающих ситуаций. Даны ценные рекомендации будущим покупателям.

Содержание статьи:

Работа устройства дифференциального тока

Рассматривая стандартную конструкцию УЗО (УДТ), следует особо выделить три главных модуля:

1. Трансформатор тока суммирующий.
2. Расцепитель-преобразователь.
3. Устройство блокировки коммутирующих элементов.

Токоведущие проводники текущей схемы подключаются на контакты суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов даёт нуль, магнитное действие токоведущих проводников трансформатора взаимно компенсируется.

Магнитного поля, вызывающего за счёт эффекта индукции появление напряжения вторичной обмотки трансформатора, не образуется. Такое состояние соответствует нормальным условиям прохождения тока в схеме.

Прибор УДТ: 1 – контакты входной цепи; 2 – контакты выходной цепи; 3 – кнопка взвода; 4 – замыкающие контакты; 5 – трансформатор суммирующий; 6 – вторичная обмотка; 7 – устройство слежения; 8 – кнопка «тест»; 9 – тестовый проводник

Однако формирование даже небольшого тока утечки этот баланс нарушает. Область сердечника трансформатора оказывается под действием остаточного магнитного поля. Как результат – вторичная обмотка выдаёт напряжение.

Естественным образом срабатывает расцепитель, преобразующий электрическую величину в механическое действие. Далее срабатывает блокирующее устройство дифференциального тока.

Подобная техника защиты характеризуется как высокоуровневая, потому что разрыв цепи осуществляется независимо от напряжения сети или напряжения вспомогательного источника энергии. Именно такой принцип действия на 100% гарантирует срабатывание защиты в любых обстоятельствах.

Конструкция каждого выключателя дифференциального тока, как правило, оснащается тестовой клавишей. Так называемая «контрольная кнопка» специально выведена на фронтальную панель устройства, чтобы пользователи могли проверять эксплуатационную готовность защитного устройства.

Тестовая кнопка используется с целью проверки работоспособности устройства. Обычное применение кнопки – после первой установки прибора и запуска в работу, а также в рамках технического обслуживания

Если клавишу «Тест» нажать, механизм устройства искусственно формирует ток утечки. В этом случае исправный прибор обязательно срабатывает. Обычно кнопкой «Тест» пользуются сразу после установки автомата в схему, при первом подключении электричества. В последующем тестируют по графику, примерно один раз в квартал.

Виды приборов защитного отключения

Разнообразие автоматических дифференциальных выключателей впечатляет. Благодаря такому разнообразию открываются возможности организации эффективной защиты в проектах любого назначения. Рассмотрим несколько примеров конструктивного исполнения УЗО, чтобы оценить все существующие преимущества.

Устройства стандартного исполнения

Основное назначение стандартных приборов, к примеру, серии F, FH – защита обслуживающего персонала. Прямой/непрямой контакт с элементами оборудования, находящимися под напряжением, риск поражения электротоком – подобные ситуации сводятся к нулю, когда применяются выключатели серии F, FH.

Прибор из серии устройств защитного отключения известной компании ABB, выпускаемый серией F и FH. Изделие из категории экономичных, но вполне эффективных продуктов

Оптимальный выбор для применения в схемах бытовой и коммерческой сферы. Приборы также обеспечивают , если существуют риски возгорания кабелей в условиях долговременного воздействия тока утечки.

Этот вид устройств рассчитан для внедрения в сетях переменного тока при минимальных уровнях высоких гармоник и отсутствии постоянного напряжения. Ток нагрузки 16 – 63А, запас механической цикличности – 20000.

Ещё один пример стандартных селективных устройств – серия DS фирмы ABB. Они разработаны для установки и эксплуатации в схемах однофазных сетей. С ознакомит статья, прочитать которую мы очень советуем.

Назначение автоматических выключателей дифференциального тока серии DS – под организацию защитных схем против перегрузок и КЗ. Модули обеспечивают чёткую работу защитных функций на случайное прикосновение к токоведущим линиям или элементам оборудования.

Устройство селективного действия – продукт производства фирмы ABB. Изделия, подобные серийным модулям DS, показали долговременную безупречную работу на практике и поэтому пользуются спросом

Отличительная черта серийной разработки DS – наличие визуально определяемой индикации, сигнализирующей наличие тока утечки. Это одна из тех конструкций защитного устройства, благодаря которой имеется возможность предупреждать возгорание, сигнализировать о нарушении электрической изоляции. Допустимая нагрузка 6 – 40А. Цикличность – 20000.

«Домашний» дифференциальный выключатель серии АД, БД – продукт немецкой компании «Schneider Electric», был разработан, в первую очередь, для внедрения в состав бытовых электросетей.

Главное предназначение – исключение поражения физического тела электрическим током. Также этот вид защитных устройств вполне эффективно и оперативно защищает электрооборудование, кабели, технику.

Серия приборов специально разработанных для применения в сетях домашнего (квартирного) назначения. Проектировался этот вид дифференциальных выключателей немецким производителем «Schneider Electric»

Чувствительность автомата на предмет прямых (косвенных) контактов с частями электрооборудования под напряжением соответствует нормативу (30 мА). Стандартная чувствительность (100 – 300 мА) обеспечена и на случай определения токовой утечки в результате возгораний. Удачное решение для и служебных помещений.

Дифференциальные автоматы-моноблоки

Комплексно функционируют устройства-моноблоки, и в этом их главное отличие от стандартных разработок. Охватывают весь спектр защитных функций, которыми должны обладать современные приборы защиты. Правда устройства стандартного исполнения также обеспечивают пользователей широкой функциональностью.

Ярким примером автоматических выключателей дифференциального тока, действующих в комплексной функциональности, являются продукты всё той же компании «Schneider Electric». В частности, модели серии «Multi» – выключатели нагрузки селективного и мгновенного действий.

Ещё один вариант эффективных и надёжных устройств, разработанных в рамках проектов под названием «Multi». Приборы обладают широким спектром свойств, обеспечивающих защитные функции

Автоматы, в зависимости от модели, предназначены для установки в составе распределительных сетей административных (хозяйственных) зданий промышленных производств.

Эти УДТ обеспечивают разрыв цепей при токах утечки от 10 до 500 мА. Конструктивная особенность – возможность регулировки на исключение случайных срабатываний (грозовые разряды, пробой через слой пыли и т.п.).

Защитники от импульсных перенапряжений

Пожалуй, отдельным видом приборов следует считать и конструкторские разработки, подобные автоматическим выключателям, исполнение которых предусматривает защиту против импульсных перенапряжений.

Как правило, этот вид устройств наделяется сверхвысоким быстродействием, уровнем чувствительности 10 – 30 мА на случай срабатывания по факту прикосновения к токоведущим поверхностям. Эти же автоматы гарантируют надежную защиту оборудования от сверхтоков.

Устройства, разработанные под использование в цепях, где существует риск возникновения перенапряжений импульсного характера. Отличаются несколько продвинутой функциональностью

Диапазон номинальных токов обычно составляет здесь 6 – 63А при напряжениях 230 – 440 вольт. Коммутационная способность достигает значения 4500А. Конструктивно выпускаются под запитывание через 2 или 4 полюса.

Из той же серии, но несколько модифицированными видятся выключатели с характеристикой «А». Наглядный пример – серия АД12М, где отмечено расширение защитной функциональности. Среди дополнений – функция отключения на случай повышения сетевого напряжения свыше 265 вольт в течение 0,3 секунды.

Следует также отметить, что приборы, наделённые характеристикой «А», имеют существенные отличия от исполнения дифференциальных автоматов с характеристикой «АС». Первый вариант способен реагировать на постоянно-пульсирующий дифференциальный ток и на ток синусоидальной формы.

Мобильные устройства защитного отключения

Промышленность (зарубежная и отечественная) выпускает ещё одну разновидность автоматических дифференциальных выключателей в конструктивном исполнении мобильного типа. То есть речь идёт о переносных устройствах, управляемых дифференциальным током.

Такое исполнение характерно для современных моделей переносного типа. Мобильные защитные устройства дифференциального тока рекомендованы для применения в жилом секторе

Такие мобильные модули выполнены в виде миниатюрного блока, который попросту вставляется в розетку бытового назначения. Между тем, этот вид устройств предназначается под использование внутри помещений, входящих в группу особо опасных (с повышенной опасностью).

Эти приборы нередко устанавливаются как дополнительные модули к уже существующим .

Этот же вид устройств – переносной конфигурации, рекомендуется применять в бытовых условиях для защиты детей и пожилых людей. Как известно, сопротивление тела молодого и старого организмов несколько отличается от той же величины организма человека среднего возраста.

Поэтому переносные УЗО выполнены конструктивно как приборы, имеющие повышенный уровень уставки срабатывания. Это значение настройки обычно не превышает 10 мА для устройств мобильного типа.

Переносные автоматы, к примеру, серии УЗО-ДП, рассматриваются оптимальной защитой для частной городской и загородной недвижимости – коттеджей, дачных построек, гаражей и т.п.

Маркировка УЗО (УДТ) на корпусе приборов

Нужно заметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию относительно электромеханических и температурных параметров приборов.

Вся информация о рабочих характеристиках, сфере применения и даже об оптимальном варианте подключения нанесена на корпус защитного устройства в виде четкой, легко читаемой маркировки

По сути, пользователю даже нет необходимости обращаться к сопроводительной документации, так как, зная обозначения, все сведения можно получить прочтением информации с фронтальной части корпуса.

Среди обозначений рекомендуется изучить графику, показывающую характеристику автоматов относительно условий функционирования: «А», «В», «АС», «F», которая определяет чувствительность прибора к переменному и постоянному току разной формы.

Аббревиатурное же обозначение приборов часто отражает их типичную и серийную принадлежность. Например, «АД12М» – автомат дифференциальный, серийный номер – 12, модернизированный. Или так:  «ВД63» – выключатель дифференциальный, 63 серии.

Правда встречаются модели (как правило, импортные), имеющие несколько запутанную аббревиатуру, скажем – Fh300. Здесь: символ F – это серия устройства, H – вариант исполнения корпуса, 200  – серийный номер.

Или ещё пример: прибор, обозначенный аббревиатурой DS. Первый символ понятен без «перевода» – дифференциальный. Второй указывает на принадлежность устройства к разряду селективных устройств.

Вопрос выбора между требует детально изучения. Рекомендуем ознакомиться с материалом, разбирающим их отличия, специфику использования, а также преимущества с недостатками.

Как выбрать устройство дифференциального тока?

Выбирают устройства дифференциального тока аналогично тому, как делают это, к примеру, с автоматическими выключателями.

Выбор УДТ. При той обширной информации, что выводится на фронтальной панели модуля, выбирать приборы можно без затруднений непосредственно на месте приобретения

То есть выбор делается на основании традиционных критериев подбора электрооборудования подобного типа:

1. Цель применения.
2. Соответствие току нагрузки.
3. Критерий чувствительности на срабатывание.
4. Корпусное исполнение.

Для применения в условиях привычного быта обычно выбор приходится на однофазные приборы характеристики «АС» или «А». Для использования на бытовых сетях жилых строений лучше брать устройства чувствительностью 10-30 мА (на прикосновение) и 100 мА (пожарная защита и КЗ). Корпусное исполнение – максимально удобное под монтаж и в плане эксплуатации.

Следует отметить: устройство дифференциального тока монтируется всегда последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих приборов должны совпадать либо номинальный ток УДТ должен быть выше.

Выводы и полезное видео по теме

Еще больше интересной информации об устройстве, видах и принципе работы диффавтоматов можно узнать из следующего видеоролика:

Защитные устройства дифференциального тока фактически являются автоматическими выключателями, дополненными чувствительной системой определения токовой утечки.

Подобными приборами в обязательном порядке необходимо оснащать электросети, исполнение которых сопряжено с риском контакта людей и токоведущих частей оборудования. Схемы современного исполнения по умолчанию предполагают внедрение УДТ.

Хотите рассказать о том, как подбирали дифференциальный выключатель для защиты домашней или дачной сети? Располагаете полезной информацией по теме, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото и задавайте вопросы.

Дифференциальный выключатель | У электрика.ру

Сейчас вы познакомитесь с таким чудо-юдо зверем, как дифференциальный выключатель. В магазинах можно встретить и другое его название – дифавтомат. В большинстве случаев он обозначается АВДТ, что расшифровывается как автоматический выключатель дифференциального тока.

Чтобы вы не пугались слова «дифференциал», давайте и его расшифруем. С латинского языка это слово переводится, как разность. Ну а теперь можно прочитать аббревиатуру по другому – автоматический выключатель разного тока и здесь мы подходим к одному важному понятию работы дифавтомата – он размыкает цепь, если «видит» разный ток. Что это значит? По замкнутой цепи протекает один ток (школьный курс физики). Если это однофазный дифавтомат, то по фазному и нулевому проводнику должен протекать один и тот же ток, но с разным направлением, если дифавтомат трёхфазный, то сумма токов по фазам равна току по нулевому проводу. Как только эти токи начнут отличаться на заданную величину уставки, дифавтомат срабатывает и размыкает цепь. Точно такие же функции и у другого устройства, которое называется УЗО – устройство защитного отключения. В чём же тогда разница? Есть два отдельных устройства: автоматический выключатель и УЗО. А если эти устройства объединить в одно, то получится дифавтомат, который работает и как автомат, и как УЗО одновременно. С одной стороны это удобно, потому что есть дифавтоматы которые занимают столько же посадочных мест в электрощите, что и автоматы, но обладают свойствами УЗО. С другой стороны, это устройство, как правило, обходится в два раза дороже по сравнению с парой «УЗО-автомат». Больше никаких принципиальных отличий нет.

ЭТО ВАЖНО! Нельзя включать УЗО без автомата. УЗО не отключает токи короткого замыкания, только дифференциальные токи.

Зачем вообще были придуманы дифавтоматы и УЗО? Посмотрите внимательно на схему.

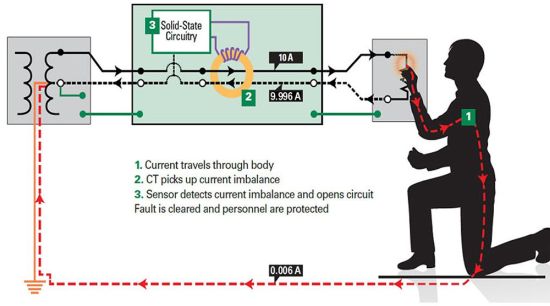

Ток I₃, который протекает через человека, очень мал для срабатывания обычного автомата или предохранителя, но человеку много и не надо – смертельный для нас ток составляет всего 60 мА. Такой ток потребляет лампочка мощностью 13,2 ватта в сети 220 вольт. Хотя на самом деле не важно, сколько будет вольт, смертелен именно ток, протекающий через тело человека. Дифференциальные автоматы выпускаются на следующие уставки: 10 мА (для сырых и особо опасных помещений), 30 мА (наиболее применяемый в повседневной жизни), 100 мА и 300 мА (для групповой защиты от токов утечки, применяются на выводах электростанций и подстанций или на вводах ВРУ). Срабатывание дифавтоматов – доли секунды. То есть, если вас ударит током и ток, протекающий через ваше тело превысит ток уставки (обычно 10 или 30 мА), то дифавтомат разомкнёт цепь, и вы отделаетесь лёгким испугом. В быту наиболее широко распространена именно такая цель применения дифференциальных выключателей.

Типы дифференциальных выключателей

По сути их всего два: электронный и электромеханический. Разница заключается в схеме, которая отвечает за срабатывание по дифференциальному току. Как можно понять из названия, в электронном АВДТ за это отвечает электроника, а в электромеханическом применена аналоговая схема – как правило, это специальный трансформатор и устройство расцепления. А вот характеристик будет немного больше.

Поскольку АВДТ это автомат и УЗО в одном флаконе и выпускается он на стандартные значения токов, то обозначения очень похожи на те, что вы видели у автоматических выключателей. В общем, у АВДТ есть две главные характеристики: дифференциальный ток и номинальный. Дифференциальный мы уже рассмотрели. Номинальный обозначается буквой и цифрой. Никаких отличий от автоматов здесь нет:

В – срабатывает при токе, кратном 3 и более от In;

С – срабатывает при токе, кратном 5 и более от In;

D – срабатывает при токе кратном 10 и более от In.

Цифра показывает номинальное значение тока. Если ток в цепи превышает это значение на 13% и более, то сработает тепловой расцепитель.

Характеристика А или АС

Класс А – защита от переменного (синусоидального), пульсирующего и постоянного дифференциального тока.



Класс АС – защита только от переменного (синусоидального) дифференциального тока.



Максимальная отключающая способность – это максимальный ток короткого замыкания, который, по гарантии производителя, будет отключен. Если ток короткого замыкания превысит данное значение, то отключения дифавтомата может и не произойти по разным причинам.

Класс токоограничения. Их всего три. 1 класс никак не отображается на АВДТ. Время отключения таких устройств более 10 миллисекунд. Время отключения 2 класса до 10 миллисекунд. И, наконец, время отключения 3 класса от 3 до 6 миллисекунд.

Кнопка проверки работоспособности АВДТ – имитирует замыкание на землю. Рекомендуется проверять раз в месяц, ибо срабатывание дифавтомата с помощью этой кнопки гарантирует вашу безопасность.

Кнопка возврат – выскакивает, если произошло срабатывание по дифференциальному току, пока не будет вновь утоплена, АВДТ включить не получится.

Принципиальная схема включения дифавтомата показывает элементы (тепловое и электромагнитное реле, электромеханическое или электронное дифференциальное устройство, схему включения тестовой кнопки и т.д.) в графическом виде по общепризнанным нормам.

Монтаж дифавтомата

В монтаже ничего сложного нет. Устанавливается он на специальную din-рейку. Для этого надо плоской отвёрткой оттянуть один или два специальных пластиковых крепления, установить на din-рейку дифавтомат и отпустить пластиковое крепление. Если крепление с фиксацией, то пальцем защёлкнуть крепление. Фазу и ноль подвести сверху (если только вдруг каким-то непостижимым образом не указано иное в паспорте, прилагаемом к дифавтомату или в принципиальной схеме, нанесенной на дифавтомат).

ВАЖНО!!! Практически во всех АВДТ имеется обозначение фазной и нулевой клеммы – не перепутайте, когда будете производить монтаж.

У одножильных проводов достаточно снять изоляцию (обычно 10-12 мм), для многожильных проводов желательно использовать специальные наконечники (типа НШВИ или НШВ подходящего диаметра, либо наконечник под опрессовку). Монтаж дифавтомата ничем не отличается от УЗО. Единственное, чего нельзя допускать, чтобы нулевой провод после дифавтомата не замыкался электрически с нулевым проводом до дифавтомата или с заземляющим проводником. То есть, взять фазу после дифференциального выключателя, а ноль до него не получится, ибо вызовет срабатывание дифференциальной защиты.

В зависимости от желаемого результата, дифавтомат устанавливается либо на вводе, либо на каждую защищаемую линию. Если поставить на ввод, то под защитой будет все оборудование, подключенное к щиту. В этом есть только одно неудобство – при срабатывании дифференциального реле отключится всё электричество в доме, но есть преимущество – значительная экономия средств. Если защищать каждую линию по отдельности, то это приведет к значительным расходам, но зато можно будет ставить АВДТ на меньший дифференциальный ток, что приведет к лучшей электробезопасности и касание к токоведущим элементам будет менее болезненным.

Рассмотрим общие вопросы

Можно ли заменить автомат на дифавтомат если в доме нет заземления?

Да, можно. Если через человека на землю начнёт протекать ток, то АВДТ сработает в любом случае, если значение превысит значение дифференциального тока. Единственное, что изменится в работе АВДТ, он не отключится, если произойдет пробой изоляции на корпус какого либо устройства. То есть, если, к примеру, возник пробой изоляции заземлённой стиральной машинки, то АВДТ сработает сразу. Если же машинка не была заземлена, то только после того, как к корпусу прикоснётся человек, через которого потечёт ток на землю.

Можно ли ставить дифавтоматы в старых домах на ток 10 мА. Теоретически можно, если состояние проводки удовлетворительное. Чем старее проводка, тем больше вероятность возникновения токов утечки. То есть, часть тока через постаревшую изоляцию уходит в землю и чем больше повреждений у изоляции, тем больше может быть ложных срабатываний. Решается установкой дифавтоматов на 30 мА или (если всё равно наблюдаются ложные срабатывания) нескольких дифавтоматов – по одному на каждую линию. Но лучшим вариантом будет замена электропроводки.

Можно ли ставить дифавтоматы на 100 и 300 мА, если нет на 30 мА?

Нет, нельзя. Для человека смертелен ток 60 мА. Поэтому АВДТ с дифференциальным током 100 и 300 мА считаются потенциально опасными для человека.

Обязательно ли на линию в ванную ставить АВДТ с дифференциальным током только 10 мА?

Нет, не обязательно, но крайне желательно. По-крайней мере, ГОСТ гласит так: если линия только на ванную, то следует устанавливать АВДТ на 10 мА, если ванная и другие помещения, то 30 мА.

Сработает ли дифавтомат, если я возьмусь за фазу и ноль, но буду стоять на диэлектрическом коврике?

Нет, не сработает. Это самая опасная ситуация от которой пока ещё не придумали защиты. Ток, который будет протекать через человека в этом случае будет считаться нормальным током как для дифавтомата, так и для автомата, и для УЗО.

Поделиться ссылкой:

Похожее

Что такое дифавтомат, для чего применяют, схемы, как подключить

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

Безопасность – это важно

При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.

Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже рассмотрим следующие вопросы:

• Что это за изделие?
• Для чего применяют, и какие виды дифавтоматов бывают?
• Из каких элементов он состоит, и как работает?
• Как расшифровать обозначения и подключить дифавтомат?
• В чем причины срабатывания?

Определение дифавтомата

Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.

В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.

Сфера применения

Дифавтомат применяется для решения следующих задач:

• Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
• Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).

Какие виды бывают?

Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.

В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

• Дифференциальный трансформатор;
• Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

• Параллельно одной из существующих обмоток;
• Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

• АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
• С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
• 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
• In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
• Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

• Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
• Наличие заземления — существуют сети с заземлением или без него.
• Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

• Поврежденная изоляция;
• Наличие скруток;
• Просчеты в расположении распредкоробок;
• Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.

конструкция, принцип работы, технические параметры

Автоматические выключатели способны обеспечить безопасность проводки, поддерживая условия, влияющие на работоспособность приборов. Однако эти устройства не могут защитить людей и животных от поражения электротоком при случайном касании к токоведущим частям подключённого оборудования. Дифференциальный автомат сочетает в себе функции автоматического выключателя нагрузки и УЗО. Он чувствителен не только к перегрузкам, но и к току утечки, что позволяет применять его для защиты людей от опасного напряжения.

Отключение питания дифавтоматом происходит за доли секунды (менее 0,04 с) после изменения параметров дифференциальных токов. За это время человек, попавший под напряжение, не успевает получить серьёзную травму, находясь под защитой автомата. Так же быстро расцепитель срабатывает при возникновении условий, соответствующих короткому замыканию, либо в результате других аварийных ситуаций, угрожающих разрушением электропроводки.

Назначение

Дифференциальные автоматы разрабатывались с целью комплексной защиты от опасных напряжений:

• человека, случайно коснувшегося оголенного провода или других токоведущих элементов различных электрических приборов;
• электрооборудования и бытовых приборов от перегрузок и сверхтоков, возникающих при КЗ;
• электрической проводки, оказавшейся под перенапряжениями в локальных электрических сетях.

Благодаря компактным габаритам и удобным крепёжным приспособлениям, упрощающим монтаж в электрическом щитке, эти устройства активно применяются в домашних сетях, офисных и производственных помещениях. Современные дифференциальные автоматы обладают функциями защиты, которые есть как у автоматических выключателей, так и в УЗО.

Сегодня всё чаще дифференциальные автоматы устанавливаются для защиты электрооборудования и людей в однофазных сетях (рисунок 1), так и в цепях с трёхфазным питанием. При этом контакты дифавтомата защищены дугогасительными камерами, поэтому способны выдерживать многократные коммутации в диапазоне номинальных напряжений, поддерживаемых в однофазных и трехфазных сетях.

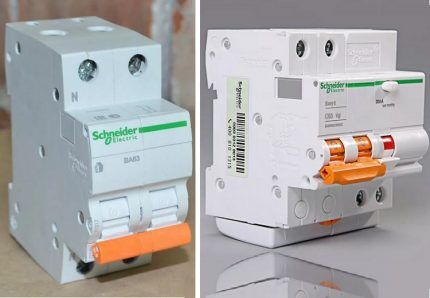

Рис. 1. Дифференциальный автомат для однофазной сети

Несмотря на многофункциональность данного электромеханического устройства, его не целесообразно устанавливать в сетях со старой электропроводкой. Дело в том, что в случае утечки электрического тока, имеющей место в цепях с изношенной изоляцией проводов, работа дифференциального автомата, будет сопровождаться частыми защитными отключениями. По той же причине не рекомендуется установка дифавтомата для защиты линий с подключенными компьютерами.

Конструкция и принцип работы

Конструктивно дифференциальный автомат сочетает в себе два устройства: автоматический выключатель и встроенный узел УЗО. Общий принцип построения дифференциального автомата прекрасно объясняет иллюстрация, показанная на рисунке 2. Обратите внимание на синюю кнопку «Тест». С её помощью в любое время можно проверить работоспособность автомата.

Рис. 2. Образное представление конструкции дифавтомата

В реальности эти устройства смонтированы в одном корпусе. У них имеется один рычаг управления, а размыкание контактов происходит под действием общего расцепителя. Разумеется, датчик срабатывания дифавтомата состоит из двух независимых механизмов: биметаллических пластин автоматического выключателя и дифференциального устройства УЗО.

Дифавтомат в разрезе показан на рис. 3.

Рис. 3. Конструкция дифавтомата

Защита цепей от перегрузок работает довольно просто. При значительном превышении допустимых величин номинальных токов или при длительной перегрузке линии происходит нагревание пластин. Одна из них выгибается, воздействуя на коромысло механизма расцепителя. Под действием пружины происходит резкое срабатывание защиты и контакты размыкаются. Для защиты от сверхтоков, возникающих при КЗ, применяется катушка токовой отсечки.

Рассмотрим более детально принцип работы модуля защиты УЗО. Для этого приведём пример структурной схемы дифференциального автомата (рис. 4).

Рис. 4. Структурная схема АВДТ

На схеме видно 2 взаимосвязанных узла: дифференциальный трансформатор (обозначен цифрой 3) и реле напряжения (4). Они образуют модуль дифференциальной защиты. В некоторых конструкциях дополнительно применяются электронные усилители с зависимым или с независимым питанием.

Дифференциальный трансформатор являет собой тороид с обмоткой. Сквозь него проходят силовые проводники (в данном примере их 2 – фаза и ноль). При протекании по ним токов нагрузки, образуются одинаковые по значению, но противоположно направленные магнитные потоки. При таких условиях они не могут наводить напряжения в обмотке трансформатора. Поэтому модуль дифференциальной защиты находится в стабильном равновесии и электричество свободно протекает сквозь замкнутые контакты.

Равновесие системы нарушается при появлении утечки в результате повреждения изоляции, пробивании на корпус и по другим причинам, включая прикосновение человека к токоведущим элементам, например к корпусу прибора, находящемуся под напряжением. В таких случаях возбуждаются обмотки трансформатора, а токи наводки поступают (обычно через усилитель с электронным модулем) на катушку магнитоэлектрического реле. Магнитное поле через якорь воздействует на шток, который запускает механизм расцепителя, в результате чего происходит молниеносное отключение участка защищаемой линии.

Защитный модуль реагирует появление дифференциального тока, а при его обнаружении процесс завершается защитным отключением. Порог срабатывания автомата задают путём регулировки уставок. В зависимости от конкретного предназначения дифавтомата его порог чувствительности может иметь разные значения. В частности, для защиты персонала, селективный дифавтомат должен среагировать при обнаружении дифференциального тока, величина которого не более 30 миллиампер.

Замыкание контактов выполняется внешним усилием на управляющий рычаг.

Обратим ваше внимание на одну важную деталь: трансформаторы тока возбуждаются только при утечке «на землю», например, при наличии защитного заземления. Это значит, что если человек попал под напряжение между проводом фазы и нейтралью (то есть, нет замыкания на землю) то прибор не сработает. Данное обстоятельство следует учитывать при обслуживании линий различных электросетей.

Аналогичная ситуация происходит при обрыве нулевых проводов или в случае отсутствия напряжения питания усилителя. Неисправность можно проверить кнопкой «Тест». Для обеспечения полной безопасности при выполнении ремонтных работ следует отключать дифференциальный автомат вручную, или вводный автомат.

Отличие дифавтомата от УЗО

Всякое устройство, предназначенное для защитного отключения, реагирует только на наличие дифференциальных токов, а дифавтомат отсекает ещё токи перегрузок и сверхтоки при КЗ. В этом главное отличие этих защитных аппаратов.

Визуально дифференциальный автомат от УЗО трудно отличить. У них одинаковые корпуса и даже габариты не слишком отличаются. Но эти устройства можно отличить по другим признакам:

• способу маркировки по номинальному току;
• по изображению электрической схемы на корпусе электроприбора;
• аббревиатурной надписи;
• названию устройства.

Рассмотрите внимательно рис. 5. На изображении видно условные надписи и схемы. По некоторым из них различают указанные приборы.

Рис. 5. Обозначения на корпусе

Расшифровка обозначений на корпусе

Маркировка.

На корпусе устройства указаны параметры по номинальному току. В нашем случае, на рисунке указано «50 А». Такая надпись проставляется на УЗО. В случае с дифавтоматом перед цифрой 50 добавляются большие латинские буквы B, C либо D, характеризующие тип расцепителя. Например, С32 означает что перед нами дифференциальный автомат, рассчитанный на номинальный ток 32 А, со встроенным расцепителем типа C.

Изображение схемы.

Смотрим на рисунок 5, справа. На схеме дифавтомата присутствуют дополнительные элементы: электромагнитный и тепловой расцепители. Этих элементов нет на схеме УЗО.

Аббревиатура.

На нашем рисунке указана серия устройства: ВД1-63. Буквы ВД обозначают выключатель дифференциальный, то есть УЗО. На дифавтомате будет красоваться надпись: «АВДТ», что расшифровывается как автоматический выключатель дифференциального тока.

Название.

Некоторые производители пишут название устройства на корпусе сбоку. Для УЗО – «Выключатель дифференциальный», а для дифавтомата – «Автоматический выключатель дифференциального тока».

Общие обозначения для обоих типов выключателей (см. рис. 5):

• напряжение переменного тока;
• дифференциальный ток;
• условный сверхток КЗ;
• тип УЗО;
• температурный диапазон.

Технические параметры

Приводим основные характеристики двухполюсных дифавтоматов, наиболее часто применяемых для защиты в однофазных сетях.

Таблица 1

Наименование дифавтомата	Количество полюсов	Номинальный ток, А	Ток утечки, мА
АВДТ 32 C40 30мА	2	40	30
АВДТ 32 C40 100мА	2	40	100
АВДТ 32 C50 100мА	2	50	100
АВДТ 32 C63 100мА	2	63	100
АВДТ 32 B16	2	16	10
АВДТ 32 B25	2	25	10
АВДТ 32 C6	2	6	30
АВДТ 32 C10	2	10	30
АВДТ 32 C16	2	16	30
АВДТ 32 C20	2	20	30
АВДТ 32 C25	2	25	30
АВДТ 32 C32	2	32	30

Типовые схемы подключения

Выбор схемы подключения дифавтомата зависит от того, какие задачи мы стремимся решить. Условно их можно разделить на два типа:

• схемы для защиты одним автоматом всех электрических групп;
• использование отдельных устройств, для каждой защищаемой группы (рис. 6).

Рис.6. Подключение АВДТ

Схема защиты отдельных групп более приемлема, так как при возникновении неполадок в группе, отключается не вся сеть, а лишь проблемные цепи. Такое подключение требует больше устройств АВДТ, но это оправдано.

При подключении дифференциального автомата мы советуем руководствоваться правилами:

1. Дифавтомат всегда устанавливается после вводного автомата и электросчётчика.
2. Нулевой провод на выходе АВДТ нельзя подсоединять к нейтралям других линий.
3. В старых домах с обветшавшей проводкой возможны утечки из-за плохой изоляции. Если защита дифавтоматом всё-таки нужна, то лучше использовать устройства с настройкой по токам утечки на грани 30 мА.

Как выбрать?

ПУЭ рекомендуют устанавливать дифференциальные автоматы в тех сетях, которые имеют защитный нулевой проводник. Для однофазных сетей выбираем двухполюсный автомат, а для трёхфазных – с четырьмя полюсами (других не бывает).

Обращаем внимание на два основных параметра: величину номинального электричества и показатель тока утечки. Важно, чтобы номинальный ток соответствовал расчётным значениям вашей защищаемой электрической группы. Для защиты от поражения электричеством следует выбирать устройства с минимальным показателем по току утечки. Считается, что 30 мА – это верхний предел, который нельзя превышать.

Тип встроенного УЗО учитывают в зависимости от того какие дифференциальные токи могут быть в защищаемых устройствах – синусоидальные (используем класс АС) или постоянные (защитят устройства класса А).

Менее важны параметры питания электронных усилителей, наличие защиты от обрыва нейтрали. Если вам трудно сделать правильный выбор – совет специалиста – лучший способ не ошибиться.

Видео в дополнение темы

Дифференциальный автомат — что это такое?

Прибор, предназначенный для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя проводки и подключенной к ней аппаратуры, в электрике называется автоматическим выключателем (АВ). Это устройство обычно называют проще – автоматом. Одной из его разновидностей является устройство защитного отключения, которое обесточивает линию при обнаружении утечки тока, тем самым предотвращая поражение людей электричеством при касании кабеля. Особенность УЗО такова, что его нельзя ставить без АВ, защищающего линию от КЗ и перенапряжения. Чтобы не подключать к линии два защитных прибора, был создан дифференциальный автомат – прибор, сочетающий в себе функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических автоматах известно практически всем, то, услышав слово «дифавтомат», многие спросят: «А это что такое?» Если говорить упрощенно, дифференциальный автоматический выключатель – это устройство защиты цепи, отключающее питание при любых неполадках, способных привести к повреждению лини или поражению людей током.

Аппарат состоит из нескольких основных частей:

• Пластиковый корпус, устойчивый к плавлению и возгоранию.
• Один или два рычага подачи и отключения питания.
• Маркированные клеммы, к которым подключаются входящие и выходящие кабели.
• Кнопка «Тест», предназначенная для проверки исправности прибора.

В последних моделях этих автоматов устанавливается также сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, из-за чего отключился прибор – из-за утечки тока или по причине перегрузки линии. Такая функция облегчает поиск неисправности.

Наглядно про устройство дифавтомата на видео:

Автоматические защитные выключатели дифференциального тока могут устанавливаться и в однофазных, и в трёхфазных линиях. Они предназначены для:

• Защиты электросети от сверхтоков КЗ и чрезмерного напряжения.
• Предотвращения утечки электротока, которая может привести к пожару или поражению электричеством людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают в распределительном щитке больше места, поскольку вместе с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Работа дифференцированного АВ при утечках электротока

Защита от утечек обеспечивается реле, входящим в состав дифавтомата. Когда параметры линии в норме, на него воздействуют равномерные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При пробое изоляционного слоя возникает утечка, в результате которой нарушается равномерность потоков, и реле вызывает срабатывание автомата.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

Порядок установки

Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.

Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.

Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, для чего он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим тщательно изучите порядок монтажа, а во время работы строго соблюдайте технику безопасности.

Дифавтомат устройство и принцип работы.

Приветствую Вас уважаемые гости и постоянные читатели сайта http://elektrik-sam.info!

Начинаем очередную серию публикаций в рамках курса «Автоматические выключатели, УЗО и дифавтоматы — подробное руководство», на этот раз посвященную дифференциальным автоматам. Начнем с рассмотрения устройства и принципа работы дифавтоматов.

Автоматический выключатель дифференциального тока или дифавтомат — это устройство, объединяющее в одном корпусе функции автоматического выключателя и УЗО. Т.е. он позволяет защитить контролируемую цепь от токов перегрузки и токов короткого замыкания (функции автоматического выключателя) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляции токоведущих частей электроустановки.

Конструктивно дифавтоматы изготавливаются из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка производится так же, как и установка УЗО.

Для однофазной сети 220В выпускаются двухполюсные дифавтоматы. К клеммам верхних полюсов подключается фазный и нулевой проводник питающей сети, а к зажимам нижних полюсов – фазный и нулевой проводник от нагрузки. При этом, в зависимости от марки производителя и серии они для своей установки на DIN-рейку могут занимать как два, так и более модулей.

Для трехфазной сети 380В выпускаются четырехполюсные дифавтоматы. К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают место больше четырех модулей, в зависимости от марки производителя. Т.е. полюсов для подключения проводов четыре, а занимаемое место в электрощите более четырех модулей, за счет блока дифференциальной защиты.

Применение двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить монтаж, вместо отдельно установленных автоматического выключателя и УЗО (которые вместе занимают три модуля).

Мы помним из раздела, посвященного устройствам защитного отключения, что УЗО не защищает от сверхтоков и требует установки последовательно с ним автоматического выключателя.

При разветвленной проводке с большим количеством групп, экономия места в электрощите может быть довольно существенной. Однако, зачастую стоимость дифавтомата больше, чем стоимость отдельно установленных автомата и УЗО.

Конструктивно дифавтомат состоит из двух- или четырехполюсного автоматического выключателя и включенного последовательно с ним модуля дифференциальной защиты. Подробно конструкцию и принцип работы автоматических выключателей и УЗО мы рассматривали в предыдущих разделах, ссылки на них внизу этой статьи.

Повторим вкратце основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазные проводники и содержит тепловой расцепитель для защиты от токов перегрузки и электромагнитный расцепитель (катушку соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как и у обычного автоматического выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, изгибается, и, если ток в цепи не уменьшается, приводит в действие механизм расцепления, размыкая защищаемую цепь.

При коротком замыкании ток в цепи мгновенно возрастает, наводимое в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепителя и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги, применяется дугогасительная камера.

Модуль дифференциальной защиты представляет собой дифференциальный трансформатор тока, через который проходит фазный и нулевой проводник (первичная обмотка) и обмотка управления (вторичная обмотка). В четырехполюсных дифавтоматах через дифференциальный трансформатор тока проходит три фазных проводника и нулевой.

В обычном режиме работы через фазный провод проходит ток к нагрузке, а через нулевой проводник от нагрузки, т.е. токи равны и направлены встречно. Геометрическая сумма токов равна нулю, наводимые ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

При возникновении тока утечки баланс токов нарушается, поскольку в фазном проводе вместе с током нагрузки протекает и ток утечки. Токи в фазном и нулевом проводниках наводят разные по величине магнитные потоки, их баланс нарушается и в тороидальном сердечнике трансформатора тока возникает разностный магнитный поток. Под действием разностного магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превысит пороговое значение, срабатывает механизм расцепления и силовые контакты дифавтомата отключаются от питающей сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханическим или электронным. В электронных при возникновении утечки, ток в обмотке управления подается на плату электронного усилителя с катушкой электромагнитного сброса и через механизм расцепителя отключает силовые контакты дифавтомата от питающей сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность при обрыве фазного или нулевого проводника со стороны питающей сети (подробно об этом смотрите видео работа УЗО при обрыве нуля), поскольку отсутствует питание, необходимое для работы платы усилителя.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, которые позволяют определить причину срабатывания:

— дифавтомат сработал от перегрузки по току: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или сработал модуль дифференциальной защиты дифавтомата в результате утечка тока.

Если таких индикаторов нет, тогда в случае отключения дифавтомата, неясно что вызывало срабатывание – перегрузка по току, или дифавтомат сработал в результате возникновения тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат отключился, значит он исправен.

Более наглядно принцип работы смотрите в видео Дифавтомат устройство и принцип работы:

Интересные материалы по теме:

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Принцип работы трехфазного УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

УЗО основные характеристики. Часть 1.

УЗО основные характеристики. Часть 2.

Автоматические выключатели — конструкция и принцип работы.

Doepke DFS2 Дифференциальный переключатель аудиосистемы | HFA

Ознакомьтесь с образцами, предоставленными Kemp Elektroniks
Розничная цена в странах Бенилюкса (включая НДС 21%):
Однофазная модель DFS2: 600 евро (пересмотренная)
Трехфазная модель DFS4: 845 евро

Помимо главного выключателя или, как в моем случае, комбинированного предохранителя / выключателя, в ящике есть два типа защитных элементов. Существует широко известный предохранитель или автоматический магнитный выключатель. Их функция, а также картридж с цилиндрическим предохранителем (остановка / zekering на голландском языке) или миниатюрный автоматический выключатель, сокращенно MCB (installatieautomaat на голландском языке), заключается в предотвращении возгорания в случае короткого замыкания или перегрева проводки.

Затем есть гораздо менее известный дифференциальный переключатель, также называемый автоматическими выключателями остаточного тока или сокращенно RCCB (aardlekschakelaar на голландском языке). Основная функция этих устройств — защита от поражения электрическим током. Дифференциальный переключатель сравнивает входной и выходной токи через фазу и нейтраль, их сумма должна быть равна нулю. Единственное возможное нарушение этого баланса — это когда на землю течет определенный ток. Если этот ток протекает через тело человека, это может быть опасно для жизни.Здесь срабатывает дифференциальный выключатель и отключает цепь от сети, если этот ток превышает 30 мА.

Поскольку дифференциальный переключатель стал обязательным в 1975 году в Нидерландах, многие аудиофилы опасались его негативного влияния на звук. Ведь теперь в силовой цепи появился лишний переключатель (+ индуктор). На форумах можно прочитать, как они испытали положительные изменения в звуке своей системы после обхода переключателя. Конечно, это не рекомендуется и даже не законно, но кто знает, верно? Ну, как рецензент, я ежедневно подключаю и отключаю большое количество оборудования, в том числе странный прототип, который еще не был полностью протестирован.Кроме того, хотя худшее, что произошло, это срабатывание предохранителя из-за высокого пускового тока, всегда существует вероятность того, что устройство вышло из строя таким образом, что не сработает автоматический выключатель. Итак, даже если я отказываюсь от качества звука, я просто не хочу ничем рисковать, обходя дифференциальный переключатель.

После замены стандартного автоматического выключателя Hager MKS 5 16 в квартире автоматическим выключателем GigaWatt G-C16A для аудиофилов, я знал, что стандартный дифференциальный выключатель все еще был в цепи, но, тем не менее, моя система звучала действительно великолепно, намного лучше, чем с стандартный автоматический выключатель.Через некоторое время после публикации обзора мне снова напомнил кто-то с аналогичной настройкой, чтобы обойти дифференциальный переключатель, намекая на значительное улучшение, которое должно быть достигнуто. Другой читатель сообщил мне, что у него есть ответ на мои молитвы. Он рассказал о новом дифференциальном переключателе для аудиофилов, который сделает мой выключатель GigaWatt в два раза лучше.

Как повезло, вскоре после этого ко мне обратился Рональд Кемп с просьбой сделать обзор совершенно новых дифференциальных переключателей аудиосистемы Doepke DFS2.Именно тот продукт, который мне рекомендовали всего несколькими днями ранее. Излишне говорить, что я прыгнул по случаю.

Технический

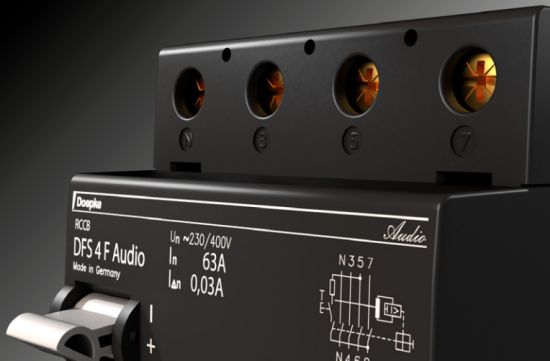

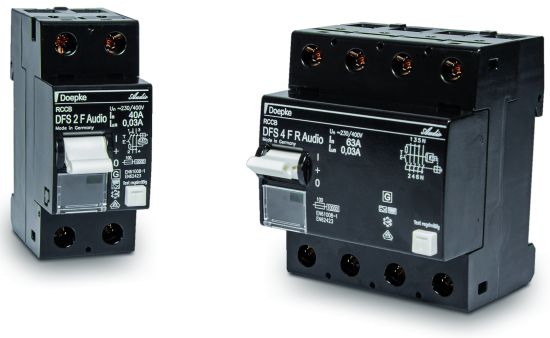

Doepke DFS2 Audio Grade Differential Switch — это аудиофильский RCCB, который заявляет, что не имеет недостатков, предлагая такую ​​же эффективную защиту от утечки на землю, как и стандартные устройства. Устройство также доступно как DFS4 для 3-фазной установки. Здесь протестирована однофазная модель DFS2.

Doepke была одной из первых компаний, которая разработала и произвела RCCB, и они производят высококачественные OEM-продукты для нескольких крупных компаний на рынке распределительных устройств.По словам производителя, DFS2 и DFS4 являются первыми в мире дифференциальными переключателями аудио / видео, и, действительно, я не могу сказать, что знаю о конкурирующем продукте.

Doepke DFS2 и DFS4 не были сертифицированы для США и, следовательно, не включены в список UL. Doepke продает ВДТ DFS4 в США, но для очень специальных приложений, где сертификация UL не является обязательной.

Благодаря сплошным посеребренным соединениям сечением до 50 мм2 и массивным внутренним проводам из бескислородной меди 0 AWG, большим контактным площадям с высоким гидравлическим давлением контакта для минимально возможного импеданса и полным отсутствием нежелательных индуктивных частей, эти переключатели доступны в виде одиночных фаза и трехфазный блок с номинальным током 40A / 63 A соответственно, которых должно хватить даже для самой большой аудиосистемы.

Увы, исключительное качество стоит немалых денег. Поэтому главный вопрос, на который я надеюсь ответить ниже, — это разумно ли инвестировать 600+ евро в переключатель Audio Grade?

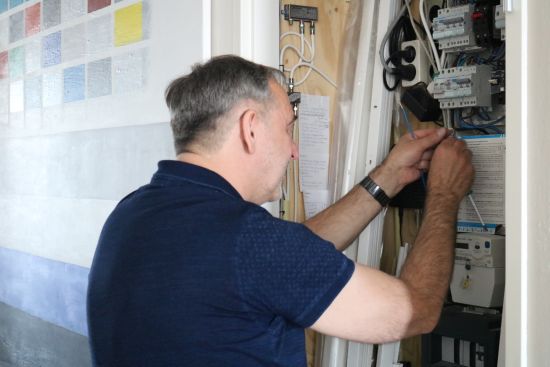

Вот Рональд Кемп, устанавливающий дифференциальный переключатель в мой ящик с утилитами

Установка

Рональд Кемп — не только продавец аудио / видео аксессуаров, он на самом деле имеет инженерное образование и официальные документы, позволяющие ему вносить изменения в коробку с утилитами.Согласившись на обзор дифференциального переключателя, Рональд любезно предложил установить дифференциальный переключатель сам.

Чтобы обеспечить возможность индивидуальных и повторных сравнений в течение более длительного периода времени, я попросил Рональда установить остаточный коммутатор независимо от существующей инфраструктуры, чтобы я мог самостоятельно переключать кабели. Но у него была идея получше: установка параллельно .

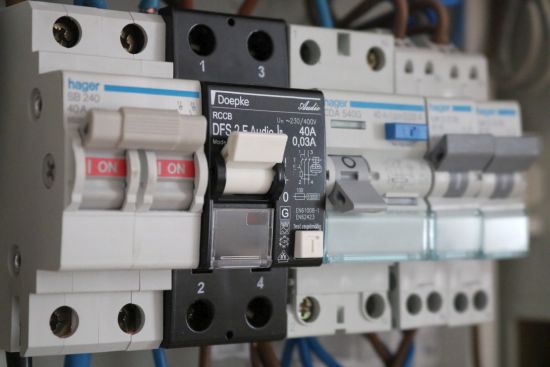

Рональд установил Doepke DFS2 рядом со стандартным коммутатором Hager CDA 540G, подключил входы параллельно и проделал то же самое с выходами двух переключателей.Все это он сделал с использованием новых одножильных кабелей 2,5 мм2 для обоих устройств. Таким образом, все, что мне нужно было сделать для сравнения, — это выключить один переключатель, а затем включить другой. Рональд заверил меня, что эта параллельная проводка не приводит к потере качества, потому что катушки и электроника в отключенном переключателе неактивны, но он также предложил завершить установку с помощью одного переключателя, как только я приму окончательное решение.

.

Реле перепада давления Реле перепада давления воздуха Реле перепада давления воздуха Реле перепада давления Таблица перепада давления | |

Больше количества, пожалуйста, свяжитесь с нами для получения лучшей скидки и почтовых расходов

Реле перепада давления Реле перепада давления воздуха Реле перепада давления ветра Дифференциальный манометр Микро-таблица перепада давления

(Поддержка оптовых заказов и заказов на индивидуальное обслуживание)

Реле перепада давления Реле перепада давления воздуха Реле давления ветра Дифференциальный манометр Микро таблица перепада давления

Материал: реле PA6.6, корпус из ПС, диафрагма из силикона

Параметры продукта: количество давления: 10 кПа

Температурный диапазон: температура среды и окружающей среды от 20 до 85 ° C

Спецификация: 8 * 5 PU трубка

Оплата и оформление

Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

ESCROW будет удерживать платеж, пока вы не получите свой заказ с удовлетворением.

Доставка

1. Мы отправляем ваши заказы в течение 2-7 рабочих дней после подтверждения оплаты.

2.В большинстве случаев товар доставляется в большинство стран в течение 8-15 рабочих дней. В некоторые отдаленные районы может потребоваться более 20 рабочих дней.

3. Если вы не получили товар в течение 30 дней, свяжитесь с нами, мы рассмотрим и решим проблему доставки.

07 Китай

07 Почта

Да

Способ доставки	Перевозчик	Отслеживание	Расчетная доставка	Да	8 ~ 20 рабочих дней	Иногда доставка по неизвестной причине может занять больше дней.
Срочная доставка	DHL, FedEx, UPS, TNT …	Да	3 ~ 5 рабочих дней
5 ~ 10 рабочих дней	Иногда доставка может занять больше дней по неясной причине.

Custom

1. Цена, которую вы заплатили за товар, не включает таможенные пошлины. Наш магазин не несет никаких обязательств в стране назначения.

2. Обычно мы отмечаем товары как ваши потребности в профессиональных / коммерческих счетах, и мы стараемся помочь минимизировать или избежать любых GST или V.A.T или другие налоги на импорт, но мы не можем гарантировать отсутствие налоговых сборов, поскольку это зависит от импортной политики вашей страны.

3. Если ваш подробный адрес относится к удаленному региону, стоимость экспресс-доставки будет выше стандартной.

4. Может взиматься плата, если доставка отклонена и отправлена ​​обратно в наш офис.

Возврат и возврат

1.Будет предложен обмен только на дефектный товар.

2. Неисправные продукты должны быть возвращены в течение 30 дней с даты размещения заказа.

3. Обработка возврата может занять до 7 рабочих дней после того, как мы получим ваш продукт. Обратная доставка будет оплачена покупателем. Все возвращенные товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретная причина возврата

4.Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.

5. Мы берем на себя всю стоимость доставки, если товар (ы) не соответствует рекламе.

Обратная связь

1.Мы оставим положительный отзыв после получения оплаты, пожалуйста, не забудьте дать нам и ПЯТЬ ЗВЕЗД на всех подробных рейтингах продавца

2. Если вы не удовлетворены своим опытом покупок, пожалуйста Свяжитесь с нами, чтобы получить решение, прежде чем вы решите оставить нейтральный или отрицательный отзыв, мы постараемся сделать все возможное, чтобы решить любые проблемы для вас как можно скорее, спасибо.

3. Мы будем предоставлять вам услуги как можно лучше, потому что обратная связь ПЯТЬ ЗВЕЗД — это то, к чему мы стремимся. Пожалуйста, напишите мне через «Мои сообщения» или «Почта», если у вас есть какие-либо вопросы о наших объявлениях или вашей покупке

Свяжитесь с нами

Мы приветствуем все сообщения в любое время и с радостью отвечаем на каждое сообщение мы получаем, как правило, в течение 24 часов.

Спасибо за вашу поддержку, желаю вам хорошего дня!

.
