размеры, мощность и схема подключения, компактные потолочные светильники с дневным светом
Для многих людей открытием станет то, что люминесцентные лампы имеют множество разновидностей. Они могут подбираться для какого угодно освещения: и для наружного, и для подсветки внутри дома. Характеристики лампочек также разнятся.
Что это такое и как называются?
Люминесцентные лампы часто называют лампами дневного света из-за их способности производить чистый белый свет, близкий к естественному. Они отличаются от всех остальных разновидностей за счет другого механизма создания освещения. Когда-то давно люминесцентные лампы не были популярны, поскольку спектр оттенков освещения был очень скуден: встречались только бело-зеленые или бело-розовые тона. Однако значительным преимуществом являлось то, что была возможность создавать светильники различных форм.
Стоит чуть подробнее остановиться на работе ламп. Они светятся благодаря тому, что электрический разряд в парах ртути в колбе создает ультрафиолет, с которым в дальнейшем реагирует люминофор – специальное напыление на стенках колбы. Он преобразует УФ-излучение до видимого глазу спектра света. По степени светоотдачи люминесцентные лампы мало чем уступают светодиодным. Люмены в светодиодных лампах не всегда тесно коррелируют с мощностью, и то же самое можно сказать о люминесцентных дневного света. Не стоит путать люмены с люксами: первые показывают светоотдачу лампочки, а вторые – степень освещенности помещения.
Для ламп дневного света производят различные цоколи: компактные люминесцентные лампочки можно даже купить на замену обыкновенным лампам накаливания. Мало того, что модели с люминофором более яркие, они потребляют гораздо меньше электроэнергии, а также менее вредны для здоровья глаз. Основным недостатком люминесцентных источников света является их вредность (если колба треснет, то длительное вдыхание паров ртути может сильно навредить человеческому организму). Еще один недостаток – невозможность использовать лампу при низкой температуре, так как она просто-напросто не включится.Виды и типы
Люминесцентные светильники подразделяют по множеству факторов. Один из них – размер. Бывают компактные модели или большие. Компактные образцы часто выбираются как альтернатива обыкновенным лампам накаливания в потолочные люстры. Их оснащают винтовым цоколем. Большие модели чаще всего вставляются в светильники, разработанные специально для них. Лампы бывают разных форм: длинные линейные, трубчатые, фигурные.
Готовая модель имеет соответствующую маркировку – обозначение световой температуры.
По температуре света различают следующие виды:
- ЛД – лампа дневного света;
- ЛХБ – лампа холодного белого света;
- ЛБ – лампа нейтрального белого света;
- ЛТБ – лампа теплого белого света;
- ЛЕ – лампа естественного света;
- ЛК, ЛЖ, ЛЗ, ЛГ, ЛС – красные, желтые, зеленые, голубые, синие соответственно;
- ЛУФ – ультрафиолетовые лампы, применяемые для обеззараживания помещений.
Цветная лампа пользуется широким признанием. Именно ее зачастую выбирают в уличный светильник, который позволяет использование люминесцентных лампочек. В случае с наружной подсветкой обязательно должны использоваться плафоны, создающие подходящий микроклимат для работы люминесцентных моделей. Для общественных заведений наподобие больниц, административных центров и так далее принято покупать люминесцентные светильники. Различают одноламповые, двухламповые, четырехламповые модели в зависимости от размера освещаемого участка. Стоит отметить, что из-за определенных особенностей работы ламп к ним нельзя применять диммер для регулировки интенсивности яркости света.
Еще одна популярная модель – люминесцентная энергосберегающая. Она выполняется из нескольких изогнутых спиралей и обычно имеет компактный вид и винтовой цоколь. На любой энергосберегающей лампочке обыкновенно пишут о принципе ее работы. Учтите, что в случае с люминесцентными вариантами стоит отдавать предпочтение только качественным вариантам, так как в случае разгерметизации колбы здоровью будет нанесен существенный вред.
В целом, различают варианты высокого и низкого давления. Первый тип применяется для создания уличного освещения, а второй – для подсветки жилых комнат дома.
Характеристики
Полностью узнать устройство той или иной модели можно, посмотрев на ее маркировку. Она отражает все характеристики лампы. Важной характеристикой является температура свечения. Подробнее про этот аспект было рассказано в предыдущем разделе. Для замера диаметра колбы применяется 1/8 дюйма в соответствии Международным стандартам. При маркировке ставится буква Т и соответствующая часть дюйма, например, Т8 (25,4 мм). Обратите внимание, что толщина лампы напрямую влияет на то, как долго она будет служить: более широкие в диаметре модели намного долговечнее тонких образцов.
Применяются следующие виды разъемов и цоколей:
- G23;
- 2G7;
- G24Q1;
- G24Q2;
- G24Q3;
Для того, чтобы определить напряжение сети, также достаточно просто взглянуть на лампу. Люминесцентный светильник может напрямую подключаться к сети с напряжением в 220 вольт или может потребоваться понизить напряжение до 127 В.
Конфигурация формы отражена в обозначении лампы. Помимо стандартных обозначений, есть и дополнительные.
К стандартным относятся:
- Линейная форма не имеет обозначения;
- U – подковообразная форма;
- S – спиральная форма, обычно применяется с компактными лампами;
- C – лампа-свеча;
- G – форма сферы;
- R – в форме обыкновенной лампы накаливания с рефлектором, задающим направление светового потока;
- T – лампа-таблетка.
К дополнительным значениям можно отнести следующие:
- M – малогабаритная. Буква идет после той, которая обозначает форму, например, ТМ – малогабаритная лампочка круглой плоской формы.
- P – корпус, рассеивающий свет.
Перечислены далеко не все характеристики, так как каждый производитель считает нужным привнести в конструкцию люминесцентных лампочек что-то свое. Есть, однако, такие важные показатели, как мощность, размеры ламп и принцип их работы, и на перечисленных пунктах хотелось бы остановиться подробнее.
Мощность
Маркировка мощности производится при помощи буквы W с последующей цифрой, указывающей на количество ватт в лампочке. Однако ориентироваться только на мощность не следует: в случае с люминесцентными светильниками их светоотдача значит намного больше. Ниже приведена таблица соответствия мощностей люминесцентных ламп и ламп накаливания при равной светоотдаче.
Чем больше мощность лампы, тем она шире или длиннее. Например, линейная конструкция мощностью 18W при диаметре 26 мм будет составлять 590 мм, при 30W – 895 мм, при 36 W – 1200 мм, а при 58W – 1500 мм.Таблица наглядно демонстрирует огромную экономичность светильников дневного света по сравнению с традиционными лампами накаливания. Классификация мощностей производилась на основе наиболее частого выбора. Сюда включены модели как уличного освещения, так и внутреннего.
Есть еще несколько нюансов, которые касаются мощности энергосберегающих ламп. Независимо от выбранной люминесцентной модели, со временем она потеряет часть яркости света. Это связано с постепенным выгоранием элемента внутри. Нужно знать и о том, что 30% всей потребляемой при работе мощности приходится на то, чтобы лампа загорелась. Некоторые светильники оснащены особой системы пуска, которая вовсе не делает их экономичнее. В таких случаях потребление электроэнергии просто растягивается во времени.
Независимо от мощности лампы, она не нагревается сильно. В отличие от ламп накаливания, предел нагрева люминесцентного варианта – 50-60 градусов Цельсия. Даже дотронувшись до светильника без перчаток, получить ожог практически невозможно. Совсем немногие современные модели лампочек могут похвастаться такими же отличительными свойствами.
Размеры
Как была сказано выше, различают компактные модели или стандартные линейные большого размера. В настоящее время чаще используются компактные люминесцентные лампы, так что логичным будет остановиться на них подробнее. Компактные образцы представляют собой лампочки с изогнутой трубкой. Встречаются как U-образные, так и спиральные модели. Компактные варианты изготавливают под разные виды цоколей, что открывает широкий простор для замены обыкновенных ламп люминесцентными энергосберегающими.
Есть модели с винтовыми цоколями, а есть предназначенные только для специальных люминесцентных светильников. Стоит отметить, что модели с винтовым цоколем дороже, поскольку все люминесцентные лампы требуют наличия балласта, и в подобных моделях он встраивается непосредственно в корпус цоколя.
Компактные энергосберегающие лампы дневного света отличаются от ламп накаливания такими характеристиками:
- Энергосберегающие модели поглощают на 80% меньше электрической энергии при такой же светоотдаче, что и лампы накаливания;
- Есть возможность выбрать модель желаемой световой температуры;
- Как правило, срок компактной люминесцентной модели значительно выше, чем предлагают производители ламп накаливания. Традиционные вольфрамовые лампочки служат порядка 1000 часов, в то время как качественная люминесцентная замена может проработать 6000-15000 часов без замены;
- Благодаря долговечности моделей дневного света на уход и поддержание их в рабочем состоянии уходит гораздо меньше времени, сил и денег.
Линейные большие модели чаще всего применяются для освещения в нежилых помещениях, например, на складах. Из-за высокого коэффициента пульсации, равного двойному показателю пульсации электросети их нельзя устанавливать для освещения движущихся конвейеров без дополнительных более стабильных ламп накаливания.
Принцип работы
Из-за особого строения лампы для долговременной работы ее обязательно снабжают балластом, позволяющим нивелировать негативные последствия того, что через лампу пропускается большое количество тока. Балласты бывают электромагнитные и электронные. Электромагнитный балласт более дешевый и простой по конструкции. Однако данная модель имеет ряд серьезных недостатков. Самым значительным из них является то, что лампы с таким балластом сильно и часто мерцают. Это ведет к быстрой усталости, потере сил, а также увеличивает нагрузки на глаза при долговременной работе в помещении с таким освещением.
В добавок ко всему варианты с электромагнитным балластом производят неприятный жужжащий шум, от которого быстро наступает головная боль. Есть и недостатки, не связанные с самочувствием человека. Например, лампы, оснащенные электромагнитным балластом, требуют времени на запуск. Обычно оно колеблется в пределах 1-3 секунд, но по мере износа модели будет увеличиваться. Также светильники потребляют больше электроэнергии, чем модели на электронном балласте.
Электронный балласт преобразует стандартное напряжение сети в высокочастотный переменный ток, использующийся в дальнейшем для питания лампы. Такие модели немного дороже, но они не производят шума, не мерцают, сам балласт занимает меньше места и весит тоже меньше. Встречаются модели, которые мгновенно загораются, однако подобная система пуска плохо сказывается на сроке службы люминесцентных ламп. Гораздо лучше, если имеется система предварительного прогрева. В таком случае пуск занимает примерно одну секунду, которая обычно не играет особой роли.
Таким образом, лучше всего выбрать модель с электронным балластом, поскольку ее стоимость не намного выше, а преимущества очевидны. Более того, на сегодняшний день такой вариант встречается чаще, чем с электромагнитным балластом, так что проблем с поисками возникнуть не должно.
Какие марки выпускают?
На сегодняшний день множество производителей выпускают всевозможные лампочки. Есть модели как российского, так и зарубежного производства. Ниже представлен ряд фирм, пользующихся большим доверием среди потребителей.
- GE – фирма, основанная Томасом Эдисоном. Если изначально General Electric специализировалась только на производстве ламп накаливания, то сейчас это одна из старейших и наиболее уважаемых мировых марок.
- Orsam – еще одна марка с мировым именем, которая производит различные виды осветительного оборудования, начиная от вариантов для авто и заканчивая грандиозными осветительными сооружениями для массовых мероприятий.
- Phillips предлагает люминесцентные модели высокого качества и комплектующие к ним. Лампы выпускаются разные: и трубчатые, и компактные. Есть разные виды цоколей, подходящих и к специальным светильникам, и к обычным.
- Lisma – это фирма-лидер по производству ламп в России. Компания предлагает образцы высокого качества, а также все детали к ним. Преимуществом является большой выбор моделей.
- Sylvania специализируется не на простых лампах, а на дружелюбных к окружающей среде. Как известно, птицы очень чувствительны в ультрафиолету, поэтому для комнат, в которых они содержатся, необходимо выбирать специальные модели. Подобные варианты как раз и выпускаются под данным брендом.
- РУПП «Витязь» выпускает среднюю по качеству продукцию, которая имеет демократичную цену. Многие люди отдают предпочтение лампам данной фирмы как раз из-за стоимости.
- Томский электроламповый завод занимается выпуском ламп с 2009 года и уже завоевал хорошую репутацию среди пользователей. Продукция имеет привлекательную цену и хорошее качество.
- ООО «Фотон» – один из лидеров на российском рынке, известный большим ассортиментом выпускаемой продукции. Здесь можно найти не только люминесцентные лампы, но и полноценные светильники.
Одним словом, выбирать есть из чего. Можно подобрать качественную модель на любой вкус и кошелек.
Как выбрать?
При выборе люминесцентных моделей нужно ориентироваться на множество факторов. Некоторые из них уже были приведены в данной статье. Лампа должна быть выпущена проверенным производителем. Плохо сделанные варианты в случае разгерметизации опасны для здоровья. Не стоит покупать китайскую подделку, поскольку она не прослужит долго, да и ртутные пары в воздухе никому не нужны.
Ориентируйтесь на то, для каких целей нужна лампа дневного света. Есть специализированные варианты для помещений, улицы, медицинских учреждений. Люминесцентные варианты используют повсеместно, в том числе для поддержания постоянной подсветки у цветов или для содержания животных. В последнем случае стоит особенно внимательно отнести к подбору варианта, он обязательно должен подходить для этих целей, в противном случае вы только навредите зверям. Не забудьте и про оптимальную световую температуру. Наиболее комфортным для глаз является естественный белый цвет. Комбинируя разноцветные модели, старайтесь подбирать высококачественные образцы.
Обращайте внимание и на тип балласта. Лучше всего предпочесть электронный, поскольку такие лампы зарекомендовали себя лучше.
Присмотритесь к тому, как работает лампа. Она может подразумевать встроенный стартер или его присутствие в светильнике.
Есть модели следующих типов:
- RS – rapid start – не требуют стартера и зажигаются без предварительного разогрева элементов.
- InS – instant start – модели с постепенным стартом «запаздывают» при включении на 1-3 секунды, но служат лучше.
- US – universal start – универсальные варианты.
- PHs – pre-heat start – требующие наличия стартера люминесцентные светильники.
Модели, не имеющие подобной маркировки требуют обязательного наличия стартера. Значит, сама лампа так устроена.
Как проверить исправность?
Для того, чтобы проверить, находится ли вышедшая из строя люминесцентная лампочка в пригодном состоянии, следует провести небольшой тест:
- Сначала достаньте саму лампу непосредственно из светильника и посмотрите, не почернела ли трубка. Как правило, наличие больших черных пятен говорит о том, что лампа отработала положенный срок и больше не загорится.
- Далее мультиметром нужно проверить, целые ли нити накала. Для проверки выставите его в режим проверки сопротивления и тестером поочередно проверьте каждую из нитей. Если какая-либо из них перегорела, значение на мультиметре будет равно единице. Простым языком, это означает, что электрическая цепь разорвана.
- Если оба приведенных фактора в полном порядке, значит, необходимо работать с балластом.
Самое простое, что можно сделать для проверки работы балласта – снять люминесцентную трубку, подключить к проводам корпуса обыкновенные кабели и между ними установить стандартную лампочку. Обратите внимание, что включать электроприбор в сеть без лампочки нельзя, в противном случае балласт может перегореть. Если лампочка загорелась, значит, балласт работает, и дело в самой люминесцентной трубке: может, лопнула колба или перегорела одна из нитей. Если лампочка не загорелась, значит, балласт неисправен, и придется менять весь светильник.
Данные способы подходят только для проверки уже находящихся в эксплуатации лампочек. Перед покупкой лампу дневного света следует проверять непосредственно в магазине. При наличии неприятного запаха, сильного мерцания или прочих вещей, вызывающих настороженность, смело просите заменить предоставленную вам модель, в противном случае она может перегореть уже спустя пару недель после покупки.
Как подключить?
Есть возможность подключить одну или две люминесцентных лампы одновременно. Для каждого из этих способов разработана своя схема подключения. Взгляните на схему. На ней наглядно показано, как и какие механизмы соединяют друг с другом для исправной работы. Для начала ток от сети поступает в дроссель, где преобразуется для дальнейшего питания лампы. После того, как ток поступил в саму лампу, он переходит на стартер. Далее ток переходит на другую спираль лампочки, замыкая цепь, и таким образом образуется электрический разряд внутри лампы, поджигающий пары ртути.
Для двух ламп принцип работы практически такой же, за исключением того, что ток из дросселя постепенно перетекает в два стартера.
Чтобы подключить лампу, следуйте приведенной ниже инструкции:
- Для начала нужно подобрать подходящий светильник. Обращайте внимание не только на эстетическую составляющую, но и на то, соответствует ли напряжение сети в вашем доме указанному на лампе. В противном случае, она быстро выйдет из строя.
- В зависимости от того, какой тип лампы вами выбран либо вкрутите ее в патрон, либо зафиксируйте в светильнике посредством защелкивания с двух сторон. Во втором случае следите за тем, чтобы закрепить ваш вариант так, как указано на корпусе светильника. Иногда работоспособность лампы зависит именно от того, насколько правильно соединили все контакты при подключении.
- Проверьте исправность лампы, включив ее. При правильной работе она не будет мерцать или шуметь.
Как видно, самостоятельное подключение лампы дневного света не представляет особых сложностей даже для новичка. Самое главное – помнить об элементарных правилах безопасности: не работать с оголенными проводами, когда механизм находится в режиме подачи тока.
Как поменять?
Многие люди испытывают сложности с тем, чтобы самостоятельно поменять лампу дневного света на новую из-за того, что понятия не имеют, как достать перегоревшую модель из корпуса. К счастью, ничего сложного в этом нет:
- Отключите питание. Желательно не просто выключить сам свет, а полностью обесточить квартиру.
- Крепко взявшись за лампу, начинайте вращать ее. Вращать придется до упора, итого угол составляет примерно 90 градусов. Так вы развернете штырьки лампы в вертикальное положение.
- Далее мягко потяните лампу на себя и вниз, пока она полностью не отсоединится. Отложите демонтированный источник света в безопасное место, чтобы он не разбился: помните, пары ртути опасны для здоровья и жизни!
- Аккуратно установите новую лампочку. Повторите траекторию, по которой вы вытягивали лампу, только в обратном направлении. Достигнув пазов, начинайте мягко подкручивать трубку до полной фиксации. Надежность крепления лампочки можно проверить, немного за нее потянув.
- Проверьте, работает ли прибор. Для этого включите ток в квартире и щелкните выключателем.
Можно с уверенностью заявить, что замена лампы очень проста, и при желании ее выполнит любой. Не забудьте вооружиться лестницей-стремянкой, если вы выполняете монтаж светильника на потолке. Так вы облегчите себе работу, заодно снизив вероятность случайно выронить неисправную люминесцентную лампу и разбить ее. При замене ламп в офисе, где панели из нескольких ламп обыкновенно защищают матовым стеклом, непременно протрите светильник внутри. Неизвестно, когда вам еще выпадет возможность очистить его от пыли, к тому же специально ради этого проделывать все приведенные манипуляции вряд ли захочется.
Срок службы и утилизация
Люминесцентные светильники обладают одним из самых долгих сроков службы на сегодняшний день. Некоторые производители заявляют, что их модели подходят для непрерывной работы в течение 20000 часов. Подобные цифры не могут не поражать, однако среднее значение эксплуатации подобных вариантов составляет 13000 часов. Модели, обладающие продолжительным эксплуатационным сроком, хороши для офисных помещений, в которых нет возможности постоянно заменять одни светильники другими. Стоит отметить, что трубчатые модели обычно работают дольше фигурных. Это же правило касается и диаметра ламп: более толстые модели можно эксплуатировать дольше, чем тонкие.
Как известно, внутри колбы находятся пары ртути, из-за чего утилизация светильников должна осуществляться по специальной технологии. За рубежом уже давно установлены штрафы за бездумное обращение с подобной техникой из-за большого вреда для экологии, наносимого утилизацией. Абсолютно на всех люминесцентных лампах стоит предупреждение о том, что их нельзя просто выбросить в помойное ведро. Ртуть является ядовитым веществом, и при случайном раскалывании лампы ее пары надолго останутся в воздухе, никуда не двигаясь и отравляя пространство. К сожалению, в России мало кто озабочен данной проблемой.
Однако не все обстоит так плохо. Есть некоторые фирмы, занимающиеся утилизацией люминесцентных светильников, но их пока не так много. Самым простым решением будет принести перегоревшую лампу в салон света. Как правило, специалисты там знают, что делать с лампочками дневного света, а некоторые даже сотрудничают с утилизирующими компаниями. Обязательно спросите, можно ли сдать перегоревшую колбу в ближайший к вам крупный салон осветительных приборов.
О том, как восстановить люминесцентную лампу своими руками, смотрите в следующем видео.
размеры, мощность и схема подключения, компактные потолочные светильники с дневным светом
Для многих людей открытием станет то, что люминесцентные лампы имеют множество разновидностей. Они могут подбираться для какого угодно освещения: и для наружного, и для подсветки внутри дома. Характеристики лампочек также разнятся.
Что это такое и как называются?
Люминесцентные лампы часто называют лампами дневного света из-за их способности производить чистый белый свет, близкий к естественному. Они отличаются от всех остальных разновидностей за счет другого механизма создания освещения. Когда-то давно люминесцентные лампы не были популярны, поскольку спектр оттенков освещения был очень скуден: встречались только бело-зеленые или бело-розовые тона. Однако значительным преимуществом являлось то, что была возможность создавать светильники различных форм. В скором времени новинку оценили дизайнеры, подсвечивая при помощи люминесцентных ламп необычных конфигураций всевозможные интересные детали. Так лампы прочно вошли в обиход.
Стоит чуть подробнее остановиться на работе ламп. Они светятся благодаря тому, что электрический разряд в парах ртути в колбе создает ультрафиолет, с которым в дальнейшем реагирует люминофор – специальное напыление на стенках колбы. Он преобразует УФ-излучение до видимого глазу спектра света. По степени светоотдачи люминесцентные лампы мало чем уступают светодиодным. Люмены в светодиодных лампах не всегда тесно коррелируют с мощностью, и то же самое можно сказать о люминесцентных дневного света. Не стоит путать люмены с люксами: первые показывают светоотдачу лампочки, а вторые – степень освещенности помещения.
Для ламп дневного света производят различные цоколи: компактные люминесцентные лампочки можно даже купить на замену обыкновенным лампам накаливания. Мало того, что модели с люминофором более яркие, они потребляют гораздо меньше электроэнергии, а также менее вредны для здоровья глаз. Основным недостатком люминесцентных источников света является их вредность (если колба треснет, то длительное вдыхание паров ртути может сильно навредить человеческому организму). Еще один недостаток – невозможность использовать лампу при низкой температуре, так как она просто-напросто не включится.
Виды и типы
Люминесцентные светильники подразделяют по множеству факторов. Один из них – размер. Бывают компактные модели или большие. Компактные образцы часто выбираются как альтернатива обыкновенным лампам накаливания в потолочные люстры. Их оснащают винтовым цоколем. Большие модели чаще всего вставляются в светильники, разработанные специально для них. Лампы бывают разных форм: длинные линейные, трубчатые, фигурные. Есть и более распространенные конфигурации, к примеру, круглая лампа или в форме свечи.
Готовая модель имеет соответствующую маркировку – обозначение световой температуры.
По температуре света различают следующие виды:
- ЛД – лампа дневного света;
- ЛХБ – лампа холодного белого света;
- ЛБ – лампа нейтрального белого света;
- ЛТБ – лампа теплого белого света;
- ЛЕ – лампа естественного света;
- ЛК, ЛЖ, ЛЗ, ЛГ, ЛС – красные, желтые, зеленые, голубые, синие соответственно;
- ЛУФ – ультрафиолетовые лампы, применяемые для обеззараживания помещений.
Цветная лампа пользуется широким признанием. Именно ее зачастую выбирают в уличный светильник, который позволяет использование люминесцентных лампочек. В случае с наружной подсветкой обязательно должны использоваться плафоны, создающие подходящий микроклимат для работы люминесцентных моделей. Для общественных заведений наподобие больниц, административных центров и так далее принято покупать люминесцентные светильники. Различают одноламповые, двухламповые, четырехламповые модели в зависимости от размера освещаемого участка. Стоит отметить, что из-за определенных особенностей работы ламп к ним нельзя применять диммер для регулировки интенсивности яркости света.
Еще одна популярная модель – люминесцентная энергосберегающая. Она выполняется из нескольких изогнутых спиралей и обычно имеет компактный вид и винтовой цоколь. На любой энергосберегающей лампочке обыкновенно пишут о принципе ее работы. Учтите, что в случае с люминесцентными вариантами стоит отдавать предпочтение только качественным вариантам, так как в случае разгерметизации колбы здоровью будет нанесен существенный вред.
В целом, различают варианты высокого и низкого давления. Первый тип применяется для создания уличного освещения, а второй – для подсветки жилых комнат дома.
Характеристики
Полностью узнать устройство той или иной модели можно, посмотрев на ее маркировку. Она отражает все характеристики лампы. Важной характеристикой является температура свечения. Подробнее про этот аспект было рассказано в предыдущем разделе. Для замера диаметра колбы применяется 1/8 дюйма в соответствии Международным стандартам. При маркировке ставится буква Т и соответствующая часть дюйма, например, Т8 (25,4 мм). Обратите внимание, что толщина лампы напрямую влияет на то, как долго она будет служить: более широкие в диаметре модели намного долговечнее тонких образцов.
О цоколях и их количестве также можно узнать по маркировке лампы.
Применяются следующие виды разъемов и цоколей:
- G23;
- 2G7;
- G24Q1;
- G24Q2;
- G24Q3;
Для того, чтобы определить напряжение сети, также достаточно просто взглянуть на лампу. Люминесцентный светильник может напрямую подключаться к сети с напряжением в 220 вольт или может потребоваться понизить напряжение до 127 В.
Конфигурация формы отражена в обозначении лампы. Помимо стандартных обозначений, есть и дополнительные.
К стандартным относятся:
- Линейная форма не имеет обозначения;
- U – подковообразная форма;
- S – спиральная форма, обычно применяется с компактными лампами;
- C – лампа-свеча;
- G – форма сферы;
- R – в форме обыкновенной лампы накаливания с рефлектором, задающим направление светового потока;
- T – лампа-таблетка.
К дополнительным значениям можно отнести следующие:
- M – малогабаритная. Буква идет после той, которая обозначает форму, например, ТМ – малогабаритная лампочка круглой плоской формы.
- P – корпус, рассеивающий свет.
Перечислены далеко не все характеристики, так как каждый производитель считает нужным привнести в конструкцию люминесцентных лампочек что-то свое. Есть, однако, такие важные показатели, как мощность, размеры ламп и принцип их работы, и на перечисленных пунктах хотелось бы остановиться подробнее.
Мощность
Маркировка мощности производится при помощи буквы W с последующей цифрой, указывающей на количество ватт в лампочке. Однако ориентироваться только на мощность не следует: в случае с люминесцентными светильниками их светоотдача значит намного больше. Ниже приведена таблица соответствия мощностей люминесцентных ламп и ламп накаливания при равной светоотдаче.
Чем больше мощность лампы, тем она шире или длиннее. Например, линейная конструкция мощностью 18W при диаметре 26 мм будет составлять 590 мм, при 30W – 895 мм, при 36 W – 1200 мм, а при 58W – 1500 мм. Таблица наглядно демонстрирует огромную экономичность светильников дневного света по сравнению с традиционными лампами накаливания. Классификация мощностей производилась на основе наиболее частого выбора. Сюда включены модели как уличного освещения, так и внутреннего.
Есть еще несколько нюансов, которые касаются мощности энергосберегающих ламп. Независимо от выбранной люминесцентной модели, со временем она потеряет часть яркости света. Это связано с постепенным выгоранием элемента внутри. Нужно знать и о том, что 30% всей потребляемой при работе мощности приходится на то, чтобы лампа загорелась. Некоторые светильники оснащены особой системы пуска, которая вовсе не делает их экономичнее. В таких случаях потребление электроэнергии просто растягивается во времени.
Независимо от мощности лампы, она не нагревается сильно. В отличие от ламп накаливания, предел нагрева люминесцентного варианта – 50-60 градусов Цельсия. Даже дотронувшись до светильника без перчаток, получить ожог практически невозможно. Совсем немногие современные модели лампочек могут похвастаться такими же отличительными свойствами.
Размеры
Как была сказано выше, различают компактные модели или стандартные линейные большого размера. В настоящее время чаще используются компактные люминесцентные лампы, так что логичным будет остановиться на них подробнее. Компактные образцы представляют собой лампочки с изогнутой трубкой. Встречаются как U-образные, так и спиральные модели. Компактные варианты изготавливают под разные виды цоколей, что открывает широкий простор для замены обыкновенных ламп люминесцентными энергосберегающими.
Есть модели с винтовыми цоколями, а есть предназначенные только для специальных люминесцентных светильников. Стоит отметить, что модели с винтовым цоколем дороже, поскольку все люминесцентные лампы требуют наличия балласта, и в подобных моделях он встраивается непосредственно в корпус цоколя.
Компактные энергосберегающие лампы дневного света отличаются от ламп накаливания такими характеристиками:
- Энергосберегающие модели поглощают на 80% меньше электрической энергии при такой же светоотдаче, что и лампы накаливания;
- Есть возможность выбрать модель желаемой световой температуры;
- Как правило, срок компактной люминесцентной модели значительно выше, чем предлагают производители ламп накаливания. Традиционные вольфрамовые лампочки служат порядка 1000 часов, в то время как качественная люминесцентная замена может проработать 6000-15000 часов без замены;
- Благодаря долговечности моделей дневного света на уход и поддержание их в рабочем состоянии уходит гораздо меньше времени, сил и денег.
Линейные большие модели чаще всего применяются для освещения в нежилых помещениях, например, на складах. Из-за высокого коэффициента пульсации, равного двойному показателю пульсации электросети их нельзя устанавливать для освещения движущихся конвейеров без дополнительных более стабильных ламп накаливания.
Принцип работы
Из-за особого строения лампы для долговременной работы ее обязательно снабжают балластом, позволяющим нивелировать негативные последствия того, что через лампу пропускается большое количество тока. Балласты бывают электромагнитные и электронные. Электромагнитный балласт более дешевый и простой по конструкции. Однако данная модель имеет ряд серьезных недостатков. Самым значительным из них является то, что лампы с таким балластом сильно и часто мерцают. Это ведет к быстрой усталости, потере сил, а также увеличивает нагрузки на глаза при долговременной работе в помещении с таким освещением.
В добавок ко всему варианты с электромагнитным балластом производят неприятный жужжащий шум, от которого быстро наступает головная боль. Есть и недостатки, не связанные с самочувствием человека. Например, лампы, оснащенные электромагнитным балластом, требуют времени на запуск. Обычно оно колеблется в пределах 1-3 секунд, но по мере износа модели будет увеличиваться. Также светильники потребляют больше электроэнергии, чем модели на электронном балласте.
Электронный балласт преобразует стандартное напряжение сети в высокочастотный переменный ток, использующийся в дальнейшем для питания лампы. Такие модели немного дороже, но они не производят шума, не мерцают, сам балласт занимает меньше места и весит тоже меньше. Встречаются модели, которые мгновенно загораются, однако подобная система пуска плохо сказывается на сроке службы люминесцентных ламп. Гораздо лучше, если имеется система предварительного прогрева. В таком случае пуск занимает примерно одну секунду, которая обычно не играет особой роли.
Таким образом, лучше всего выбрать модель с электронным балластом, поскольку ее стоимость не намного выше, а преимущества очевидны. Более того, на сегодняшний день такой вариант встречается чаще, чем с электромагнитным балластом, так что проблем с поисками возникнуть не должно.
Какие марки выпускают?
На сегодняшний день множество производителей выпускают всевозможные лампочки. Есть модели как российского, так и зарубежного производства. Ниже представлен ряд фирм, пользующихся большим доверием среди потребителей.
- GE – фирма, основанная Томасом Эдисоном. Если изначально General Electric специализировалась только на производстве ламп накаливания, то сейчас это одна из старейших и наиболее уважаемых мировых марок.
- Orsam – еще одна марка с мировым именем, которая производит различные виды осветительного оборудования, начиная от вариантов для авто и заканчивая грандиозными осветительными сооружениями для массовых мероприятий.
- Phillips предлагает люминесцентные модели высокого качества и комплектующие к ним. Лампы выпускаются разные: и трубчатые, и компактные. Есть разные виды цоколей, подходящих и к специальным светильникам, и к обычным.
- Lisma – это фирма-лидер по производству ламп в России. Компания предлагает образцы высокого качества, а также все детали к ним. Преимуществом является большой выбор моделей.
- Sylvania специализируется не на простых лампах, а на дружелюбных к окружающей среде. Как известно, птицы очень чувствительны в ультрафиолету, поэтому для комнат, в которых они содержатся, необходимо выбирать специальные модели. Подобные варианты как раз и выпускаются под данным брендом.
- РУПП «Витязь» выпускает среднюю по качеству продукцию, которая имеет демократичную цену. Многие люди отдают предпочтение лампам данной фирмы как раз из-за стоимости.
- Томский электроламповый завод занимается выпуском ламп с 2009 года и уже завоевал хорошую репутацию среди пользователей. Продукция имеет привлекательную цену и хорошее качество.
- ООО «Фотон» – один из лидеров на российском рынке, известный большим ассортиментом выпускаемой продукции. Здесь можно найти не только люминесцентные лампы, но и полноценные светильники.
Одним словом, выбирать есть из чего. Можно подобрать качественную модель на любой вкус и кошелек.
Как выбрать?
При выборе люминесцентных моделей нужно ориентироваться на множество факторов. Некоторые из них уже были приведены в данной статье. Лампа должна быть выпущена проверенным производителем. Плохо сделанные варианты в случае разгерметизации опасны для здоровья. Не стоит покупать китайскую подделку, поскольку она не прослужит долго, да и ртутные пары в воздухе никому не нужны.
Ориентируйтесь на то, для каких целей нужна лампа дневного света. Есть специализированные варианты для помещений, улицы, медицинских учреждений. Люминесцентные варианты используют повсеместно, в том числе для поддержания постоянной подсветки у цветов или для содержания животных. В последнем случае стоит особенно внимательно отнести к подбору варианта, он обязательно должен подходить для этих целей, в противном случае вы только навредите зверям. Не забудьте и про оптимальную световую температуру. Наиболее комфортным для глаз является естественный белый цвет. Комбинируя разноцветные модели, старайтесь подбирать высококачественные образцы.
Обращайте внимание и на тип балласта. Лучше всего предпочесть электронный, поскольку такие лампы зарекомендовали себя лучше.
Присмотритесь к тому, как работает лампа. Она может подразумевать встроенный стартер или его присутствие в светильнике.
Есть модели следующих типов:
- RS – rapid start – не требуют стартера и зажигаются без предварительного разогрева элементов.
- InS – instant start – модели с постепенным стартом «запаздывают» при включении на 1-3 секунды, но служат лучше.
- US – universal start – универсальные варианты.
- PHs – pre-heat start – требующие наличия стартера люминесцентные светильники.
Модели, не имеющие подобной маркировки требуют обязательного наличия стартера. Значит, сама лампа так устроена.
Как проверить исправность?
Для того, чтобы проверить, находится ли вышедшая из строя люминесцентная лампочка в пригодном состоянии, следует провести небольшой тест:
- Сначала достаньте саму лампу непосредственно из светильника и посмотрите, не почернела ли трубка. Как правило, наличие больших черных пятен говорит о том, что лампа отработала положенный срок и больше не загорится.
- Далее мультиметром нужно проверить, целые ли нити накала. Для проверки выставите его в режим проверки сопротивления и тестером поочередно проверьте каждую из нитей. Если какая-либо из них перегорела, значение на мультиметре будет равно единице. Простым языком, это означает, что электрическая цепь разорвана.
- Если оба приведенных фактора в полном порядке, значит, необходимо работать с балластом.
Самое простое, что можно сделать для проверки работы балласта – снять люминесцентную трубку, подключить к проводам корпуса обыкновенные кабели и между ними установить стандартную лампочку. Обратите внимание, что включать электроприбор в сеть без лампочки нельзя, в противном случае балласт может перегореть. Если лампочка загорелась, значит, балласт работает, и дело в самой люминесцентной трубке: может, лопнула колба или перегорела одна из нитей. Если лампочка не загорелась, значит, балласт неисправен, и придется менять весь светильник.
Данные способы подходят только для проверки уже находящихся в эксплуатации лампочек. Перед покупкой лампу дневного света следует проверять непосредственно в магазине. При наличии неприятного запаха, сильного мерцания или прочих вещей, вызывающих настороженность, смело просите заменить предоставленную вам модель, в противном случае она может перегореть уже спустя пару недель после покупки.
Как подключить?
Есть возможность подключить одну или две люминесцентных лампы одновременно. Для каждого из этих способов разработана своя схема подключения. Взгляните на схему. На ней наглядно показано, как и какие механизмы соединяют друг с другом для исправной работы. Для начала ток от сети поступает в дроссель, где преобразуется для дальнейшего питания лампы. После того, как ток поступил в саму лампу, он переходит на стартер. Далее ток переходит на другую спираль лампочки, замыкая цепь, и таким образом образуется электрический разряд внутри лампы, поджигающий пары ртути.
Для двух ламп принцип работы практически такой же, за исключением того, что ток из дросселя постепенно перетекает в два стартера.
Чтобы подключить лампу, следуйте приведенной ниже инструкции:

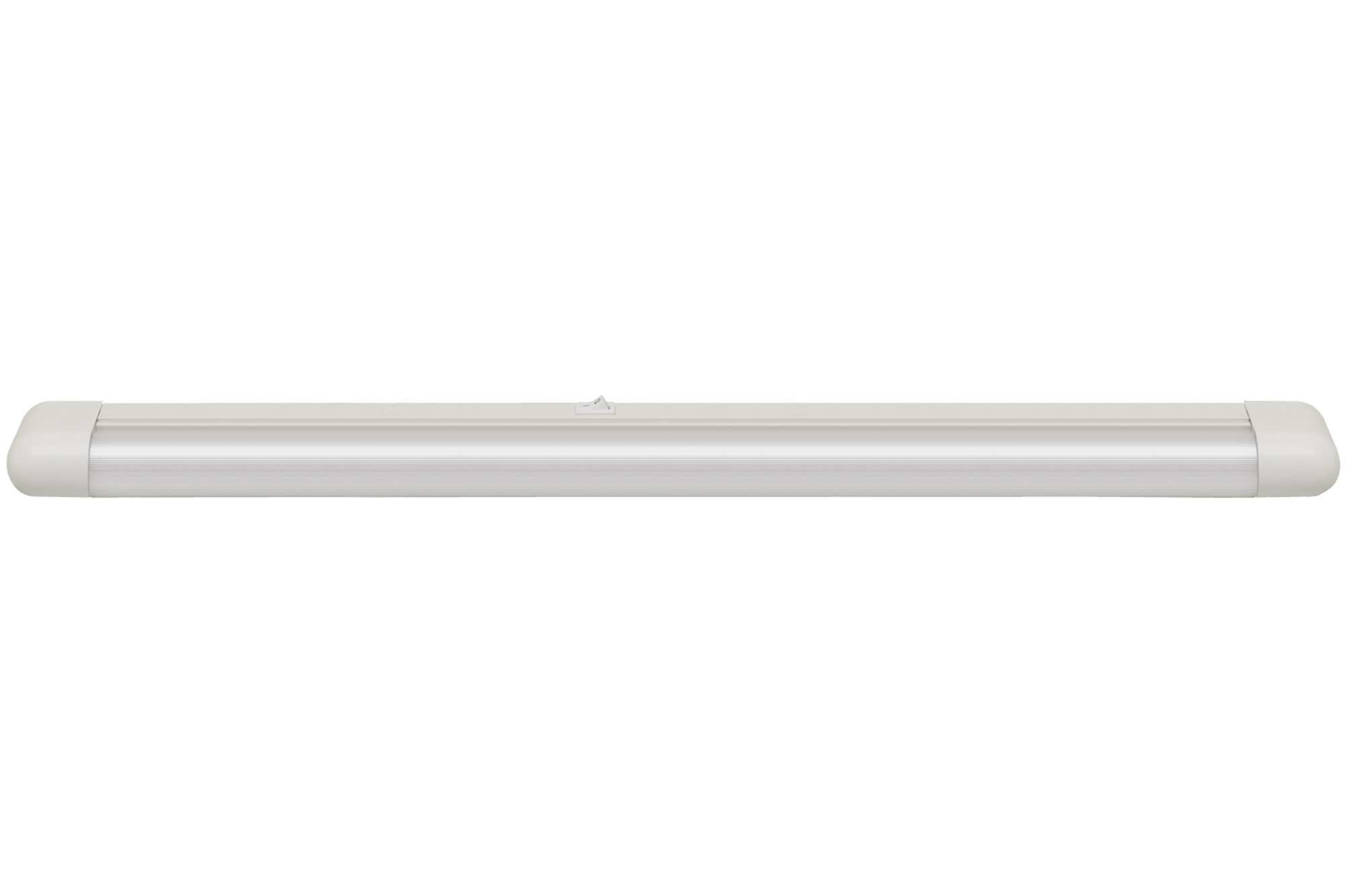

- Для начала нужно подобрать подходящий светильник. Обращайте внимание не только на эстетическую составляющую, но и на то, соответствует ли напряжение сети в вашем доме указанному на лампе. В противном случае, она быстро выйдет из строя.
- В зависимости от того, какой тип лампы вами выбран либо вкрутите ее в патрон, либо зафиксируйте в светильнике посредством защелкивания с двух сторон. Во втором случае следите за тем, чтобы закрепить ваш вариант так, как указано на корпусе светильника. Иногда работоспособность лампы зависит именно от того, насколько правильно соединили все контакты при подключении.
- Проверьте исправность лампы, включив ее. При правильной работе она не будет мерцать или шуметь.
Как видно, самостоятельное подключение лампы дневного света не представляет особых сложностей даже для новичка. Самое главное – помнить об элементарных правилах безопасности: не работать с оголенными проводами, когда механизм находится в режиме подачи тока.
Как поменять?
Многие люди испытывают сложности с тем, чтобы самостоятельно поменять лампу дневного света на новую из-за того, что понятия не имеют, как достать перегоревшую модель из корпуса. К счастью, ничего сложного в этом нет:
- Отключите питание. Желательно не просто выключить сам свет, а полностью обесточить квартиру.
- Крепко взявшись за лампу, начинайте вращать ее. Вращать придется до упора, итого угол составляет примерно 90 градусов. Так вы развернете штырьки лампы в вертикальное положение.
- Далее мягко потяните лампу на себя и вниз, пока она полностью не отсоединится. Отложите демонтированный источник света в безопасное место, чтобы он не разбился: помните, пары ртути опасны для здоровья и жизни!
- Аккуратно установите новую лампочку. Повторите траекторию, по которой вы вытягивали лампу, только в обратном направлении. Достигнув пазов, начинайте мягко подкручивать трубку до полной фиксации. Надежность крепления лампочки можно проверить, немного за нее потянув.
- Проверьте, работает ли прибор. Для этого включите ток в квартире и щелкните выключателем.
Можно с уверенностью заявить, что замена лампы очень проста, и при желании ее выполнит любой. Не забудьте вооружиться лестницей-стремянкой, если вы выполняете монтаж светильника на потолке. Так вы облегчите себе работу, заодно снизив вероятность случайно выронить неисправную люминесцентную лампу и разбить ее. При замене ламп в офисе, где панели из нескольких ламп обыкновенно защищают матовым стеклом, непременно протрите светильник внутри. Неизвестно, когда вам еще выпадет возможность очистить его от пыли, к тому же специально ради этого проделывать все приведенные манипуляции вряд ли захочется.
Срок службы и утилизация
Люминесцентные светильники обладают одним из самых долгих сроков службы на сегодняшний день. Некоторые производители заявляют, что их модели подходят для непрерывной работы в течение 20000 часов. Подобные цифры не могут не поражать, однако среднее значение эксплуатации подобных вариантов составляет 13000 часов. Модели, обладающие продолжительным эксплуатационным сроком, хороши для офисных помещений, в которых нет возможности постоянно заменять одни светильники другими. Стоит отметить, что трубчатые модели обычно работают дольше фигурных. Это же правило касается и диаметра ламп: более толстые модели можно эксплуатировать дольше, чем тонкие.
Как известно, внутри колбы находятся пары ртути, из-за чего утилизация светильников должна осуществляться по специальной технологии. За рубежом уже давно установлены штрафы за бездумное обращение с подобной техникой из-за большого вреда для экологии, наносимого утилизацией. Абсолютно на всех люминесцентных лампах стоит предупреждение о том, что их нельзя просто выбросить в помойное ведро. Ртуть является ядовитым веществом, и при случайном раскалывании лампы ее пары надолго останутся в воздухе, никуда не двигаясь и отравляя пространство. К сожалению, в России мало кто озабочен данной проблемой.
Однако не все обстоит так плохо. Есть некоторые фирмы, занимающиеся утилизацией люминесцентных светильников, но их пока не так много. Самым простым решением будет принести перегоревшую лампу в салон света. Как правило, специалисты там знают, что делать с лампочками дневного света, а некоторые даже сотрудничают с утилизирующими компаниями. Обязательно спросите, можно ли сдать перегоревшую колбу в ближайший к вам крупный салон осветительных приборов.
О том, как восстановить люминесцентную лампу своими руками, смотрите в следующем видео.
Люминесцентные лампы
Линейные люминесцентные лампы — экономичные и доступные источники света.
Люминесцентные лампы многие считают такой же классикой освещения, как и лампы накаливания. С этим тяжело спорить, учитывая, что первая люминесцентная лампа была выпущена аж в 1938 году, а в СССР такие лампы были разработаны в 1951 году. А первая газоразрядная лампа — предок современных люминесцентных ламп — была изобретена в 1956 году.
По сравнению с лампами накаливания линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).
Немного истории Изобретателем люминесцентной лампы (лампы дневного света) считается Эдмунд Гермер. Он и его команда в 1926 году получили бело-цветной свет от газоразрядной лампы, колба которой внутри была покрыта флуоресцентным порошком. Позже корпорация General Electric купила патент у Гермера и в 1938 году довела лампы дневного света до широкого коммерческого использования. Свет первых ламп напоминал естественный уличный свет в пасмурный день (примерно 6400К): считается, что именно тогда и появилось название «лампа дневного света». В Советском Союзе массовое производство люминесцентных ламп началось только в 1948 году, за что в 1951 году разработчики первой советской лампы дневного света стали лауреатами Сталинской премии второй степени. Советский ГОСТ 6825-64 определял только три типоразмера линейных люминесцентных ламп мощностью 20, 40 и 80 ватт (длиной 600, 1200 и 1500 мм соответственно). Колба имела большой диаметр 38 мм для более легкого зажигания при низких температурах. |
Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.
Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.
Выпускаются люминесцентные лампы с разными цветовыми температурами для разных целей, но наиболее распространены лампы цветности 4000К и 6500К. Подробнее о цветовых температурах и сферах их применения можно посмотреть в нашей статье Энергосберегающие лампы: слухи и мифы (слух №6).
Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.
Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.

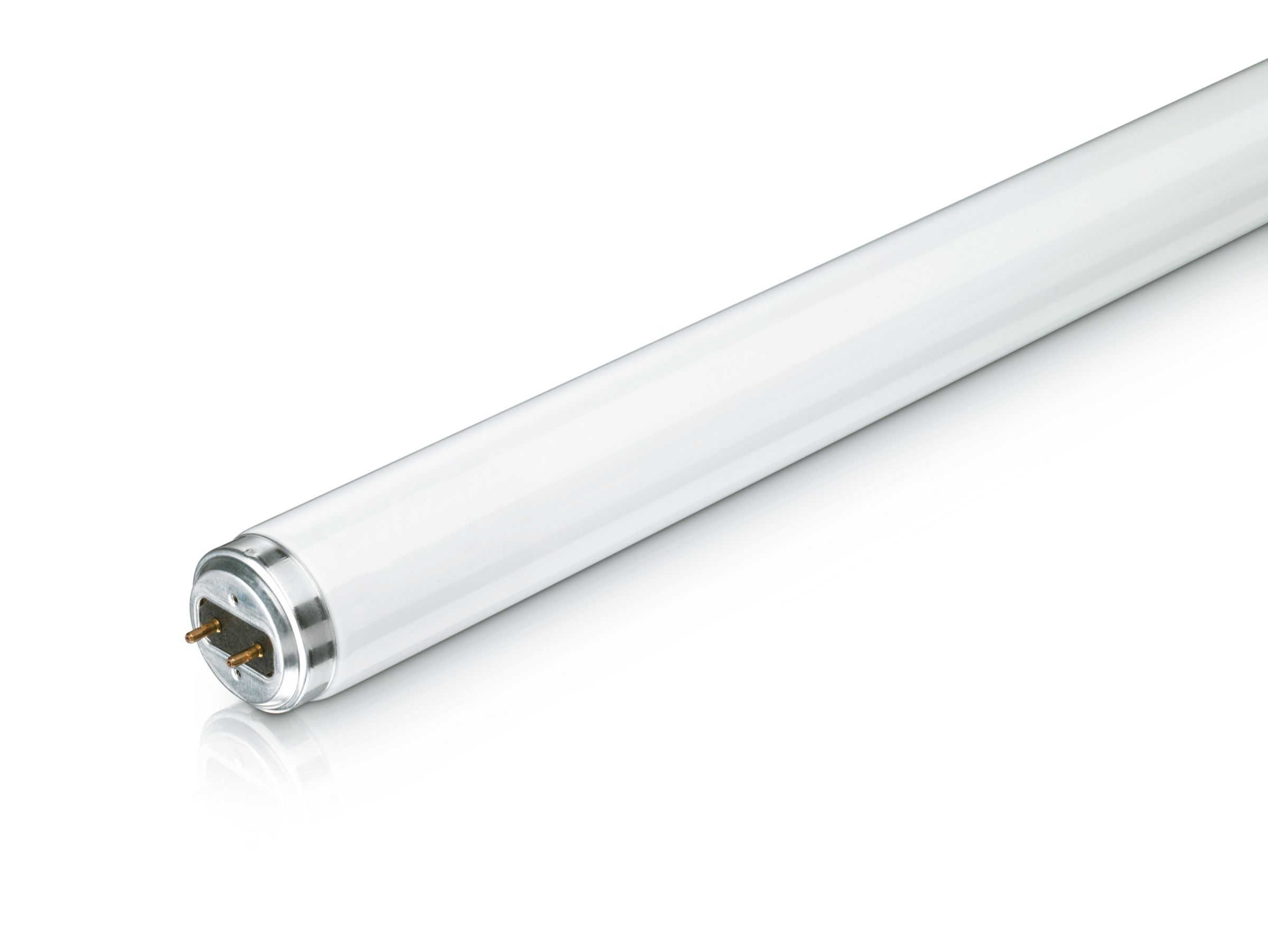

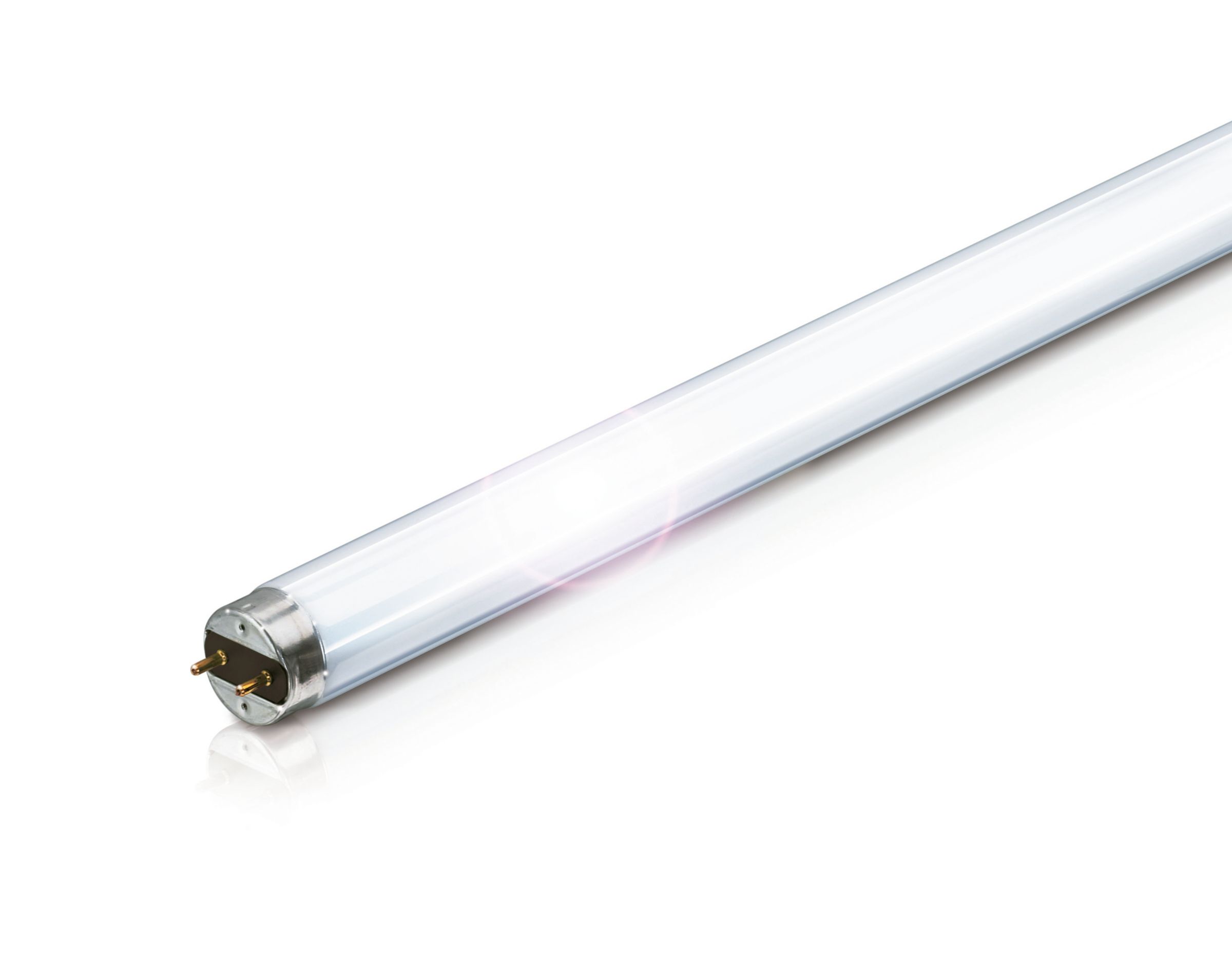

Стандартные линейные люминесцентные лампы с трубкой Т8 и цоколем G13 | |
Самый распространенный тип линейных люминесцентных ламп. Именно такие лампы мощностью 18 Вт («короткую») или 36 Вт («длинную») вспоминают в первую очередь, когда слышат словосочетание «люминесцентная лампа». И хотя ассортимент таких ламп состоит из моделей мощностью от 10 до 70 Вт, чаще всего используются именно лампы мощностью 18 и 36 Вт, которые взаимозаменяемы с советскими люминесцентными лампами ЛБ/ЛД-20 и ЛБ/ЛД-40 соответственно. Линейные люминесцентные лампы с трубкой Т8 и цоколем G13 используются в основном в промышленности (склады и производственные цеха), а также в офисах и муниципальных государственных учреждениях (администрации, школы, детские сады). Средняя продолжительность работы составляет 10000 часов. Диаметр трубки Т8 составляет 26 мм. Работают, как с электромагнитными дросселями (ЭмПРА) в связке со стартерами, так и с электронными балластами (ЭПРА). |
мощность | световой поток | цветовая температура | Ra (CRI) | длина с цоколем без штырьков | |
Osram L 18W/640 Philips TL-D 18W/33-640 (ЛБ-20) | 18 Вт | 1200 лм | 4000 К (холодный белый) | 60-69% | 590 мм |
Osram L 18W/765 Philips TL-D 18W/54-765 (ЛД-20) | 18 Вт | 1050 лм | 6500 К (холодный дневной) | 70-79% | 590 мм |
Osram L 36W/640 Philips TL-D 36W/33-640 (ЛБ-40) | 36 Вт | 2850 лм | 4000 К (холодный белый) | 60-69% | 1200 мм |
Osram L 36W/765 Philips TL-D 36W/54-765 (ЛД-40) | 36 Вт | 2850 лм | 6500 К (холодный дневной) | 70-79% | 1200 мм |
Osram L 15W/640 | 15 Вт | 850 лм | 4000 К (холодный белый) | 60-69% | 438 мм |
Osram L 15W/765 | 15 Вт | 740 лм | 6500 К (холодный дневной) | 70-79% | 438 мм |
Osram L 30W/640 | 30 Вт | 2100 лм | 4000 К (холодный белый) | 60-69% | 895 мм |
Osram L 30W/765 | 30 Вт | 1900 лм | 6500 К (холодный дневной) | 70-79% | 895 мм |
Osram L 58W/640 | 58 Вт | 4600 лм | 4000 К (холодный белый) | 60-69% | 1500 мм |
Osram L 58W/765 (вместо ЛД-80) | 58 Вт | 4000 лм | 6500 К (холодный дневной) | 70-79% | 1500 мм |
Osram L 70W/640 | 70 Вт | 5250 лм | 4000 К (холодный белый) | 60-69% | 1764 мм |
Стандартные линейные люминесцентные лампы с трубкой Т5 и цоколем G5 | |
Люминесцентные лампы T5 (в отличие от Т8) наиболее распространены именно в жилом секторе. Они более узкие, и поэтому светильники с ними лучше подходят для подсветки ниш или кухонных столов под шкафами. Ассортимент люминесцентных линейных ламп с трубкой Т5 состоит из моделей мощностью от 6 до 28 Вт (замена ламп накаливания от 30 до 140 Вт). В основном выпускаются лампы цветностью 4200К и 6400К. Лампы Т5 имеют цоколь G5 (5 мм между штырьками). Средняя продолжительность работы составляет 6000 — 10000 часов (в зависимости от производителя и модели). Диаметр трубки Т5 составляет 16 мм. Используются с электронными балластами (ЭПРА). |
мощность | световой поток | цветовая температура | длина трубки без цоколя | общая длина со штырьками | |
Uniel EFL-T5-06/4200/G5 | 6 Вт | 380 лм | 4000 К (холодный белый) | 211 мм | 225 мм |
Uniel EFL-T5-06/6400/G5 | 6 Вт | 350 лм | 6400 К (дневной) | 211 мм | 225 мм |
Uniel EFL-T5-08/4200/G5 | 8 Вт | 600 лм | 4000 К (холодный белый) | 288 мм | 302 мм |
Uniel EFL-T5-08/6400/G5 | 8 Вт | 580 лм | 6400 К (дневной) | 288 мм | 302 мм |
Uniel EFL-T5-13/4200/G5 | 13 Вт | 960 лм | 4000 К (холодный белый) | 516 мм | 530 мм |
Uniel EFL-T5-13/6400/G5 | 13 Вт | 940 лм | 6400 К (дневной) | 516 мм | 530 мм |
Uniel EFL-T5-21/4200/G5 | 21 Вт | 1850 лм | 4000 К (холодный белый) | 849 мм | 864 мм |
Uniel EFL-T5-21/6400/G5 | 21 Вт | 1660 лм | 6400 К (дневной) | 849 мм | 864 мм |
Uniel EFL-T5-28/4200/G5 | 28 Вт | 2470 лм | 4000 К (холодный белый) | 1149 мм | 1161 мм |
Uniel EFL-T5-28/6400/G5 | 28 Вт | 2350 лм | 6400 К (дневной) | 1149 мм | 1161 мм |

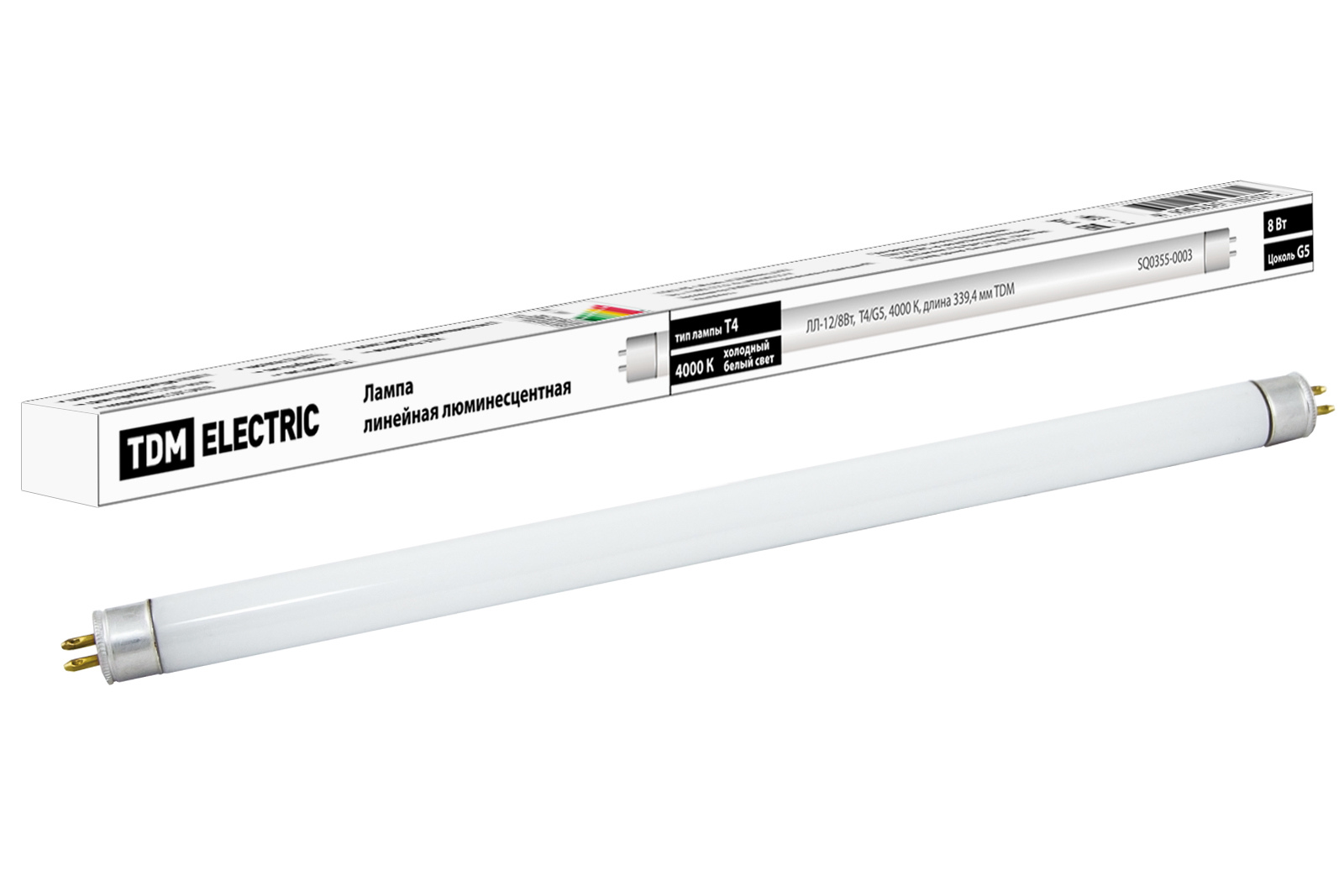

Стандартные линейные люминесцентные лампы с трубкой Т4 и цоколем G5 | |
Светильники для люминесцентных линейных ламп с трубкой Т4 получили меньшее распространение, чем светильники для ламп Т5. В основном такие люминесцентные лампы используются для местной подсветки — идеальный мебельный светильник! Выпускаются линейные люминесцентные лампы с трубкой Т4 мощностью от 6 до 24 Вт (замена ламп накаливания от 30 до 120 Вт), с цветовой температурой света 4200К и 6400К. Средняя продолжительность работы составляет 6000 — 8000 часов (в зависимости от мощности и производителя). Диаметр трубки составляет 12 мм. Работают с электронными балластами (ЭПРА). |
мощность | световой поток | цветовая температура | длина трубки без цоколя | общая длина со штырьками | |
Uniel EFL-T4-06/4200/G5 | 6 Вт | 380 лм | 4000 К (холодный белый) | 206 мм | 220 мм |
Uniel EFL-T4-06/6400/G5 | 6 Вт | 350 лм | 6400 К (холодный дневной) | 206 мм | 220 мм |
Uniel EFL-T4-08/4200/G5 | 8 Вт | 600 лм | 4000 К (холодный белый) | 326 мм | 340 мм |
Uniel EFL-T4-08/6400/G5 | 8 Вт | 580 лм | 6500 К (холодный дневной) | 326 мм | 340 мм |
Uniel EFL-T4-12/4200/G5 | 12 Вт | 940 лм | 4000 К (холодный белый) | 354 мм | 368 мм |
Uniel EFL-T4-12/6400/G5 | 12 Вт | 920 лм | 6500 К (холодный дневной) | 354 мм | 368 мм |
Uniel EFL-T4-16/4200/G5 | 16 Вт | 1210 лм | 4000 К (холодный белый) | 454 мм | 467 мм |
Uniel EFL-T4-16/6400/G5 | 16 Вт | 1195 лм | 6500 К (холодный дневной) | 454 мм | 467 мм |
Uniel EFL-T4-20/4200/G5 | 20 Вт | 1700 лм | 4000 К (холодный белый) | 553 мм | 567 мм |
Uniel EFL-T4-20/6400/G5 | 20 Вт | 1680 лм | 6500 К (холодный дневной) | 553 мм | 567 мм |
Uniel EFL-T4-24/4200/G5 | 24 Вт | 2020 лм | 4000 К (холодный белый) | 641 мм | 655 мм |
Uniel EFL-T4-24/6400/G5 | 24 Вт | 2010 лм | 6500 К (холодный дневной) | 641 мм | 655 мм |
Специальные люминесцентные лампы для растений и аквариумов Osram Fluora, Camelion Bio | |
Главной отличительной особенностью ламп для растений и аквариумов является акцент в красной и синей областях спектра. Применение Osram Fluora значительно улучшает протекание фотобиологических процессов в растениях: они при таком свете лучше растут и меньше болеют в условиях недостатка солнечного и тем более отсутствия дневного света! Также компания Osram Fluora рекомендует использовать специальные лампы для растений и аквариумов в общественных зданиях, где мало естественного дневного света: в офисах, торговых центрах, магазинах и ресторанах. Специальные линейные люминесцентные лампы Osram Fluora для аквариумов и растений выпускаются с трубкой Т8 (Ø 26 мм), цоколем G13 и мощностью от 15 до 58 Вт. |
мощность | световой поток | длина с цоколем без штырьков | |
Osram Fluora L 18W/77 | 18 Вт | 550 лм | 590 мм |
Osram Fluora L 36W/77 | 36 Вт | 1400 лм | 1200 мм |
Osram Fluora L 15W/77 | 15 Вт | 400 лм | 438 мм |
Osram Fluora L 30W/77 | 30 Вт | 1000 лм | 895 мм |
Osram Fluora L 58W/77 | 58 Вт | 2250 лм | 1500 мм |
Специальные люминесцентные лампы для освещения продуктов питания Osram Natura | |
Специальный люминофор ламп Osram Natura придает пищевым продуктам натуральный вид свежих и аппетитных продуктов! Рекомендуется использовать лампы в продуктовых магазинах, супермаркетах и рынках. Особенно актуален правильный свет для мясных магазинов и хлебобулочных отделов. Лампы Osram Natura благодаря специально подобранному световому спектру (цветность 76) придадут мясным, колбасным, булочным изделиям, овощам и фруктам более привлекательный и аппетитный вид. Замену таких ламп рекомендуется проводить каждые 10000 часов. Диаметр трубки Т8 составляет 26 мм, цоколь G13. |
мощность | световой поток | Ra (CRI) | длина с цоколем без штырьков | |
Osram Natura L 18W/76 | 18 Вт | 750 лм | 70-79% | 590 мм |
Osram Natura L 36W/76 | 36 Вт | 1800 лм | 70-79% | 1200 мм |
Osram Natura L 15W/76 | 15 Вт | 500 лм | 70-79% | 438 мм |
Osram Natura L 30W/76 | 30 Вт | 1300 лм | 70-79% | 895 мм |
Osram Natura L 58W/76 | 58 Вт | 2850 лм | 70-79% | 1500 мм |
Люминесцентные и светодиодные лампы дневного света, принцип работы и особенности
Это название прочно закрепилось за люминесцентными лампами.
Произошло это в тот период, когда они начали получать широкое распространение наряду с уже повсеместно используемыми лампочками накаливания. Ассоциации с дневным светом эти приборы обязаны оттенку своего свечения.
Действительно, по сравнению с желтоватым цветом лампочек накаливания, новые источники света выглядели более похожими на солнечное освещение.
Это связано, скорее всего, с субъективной оценкой цветового оттенка, воспроизводимого светильниками дневного света. Что же касается спектра видимого излучения, то непрерывный его характер у лампочек накаливания больше приближен к солнечному, чем линейчатый спектр люминесцентных.
В сравнении с дневным солнечным светом, спектр лампочек накаливания более интенсивен в жёлто-красной области, поэтому и имеет желтоватый оттенок.
Для точного числового определения цветовых оттенков, введено понятие цветовой температуры. Эта величина измеряется в кельвинах и численно равна температуре абсолютно чёрного тела, при которой оно излучает свет соответствующего оттенка.
Оттенки, соответствующие наименьшим значениям цветовой температуры, называют тёплыми, в них преобладают красные и жёлтые тона. С повышением цветовой температуры, увеличивается доля голубого цвета.
Следует заметить, что с задачей получения требуемой цветовой температуры источников искусственного освещения конструкторы этих приборов, в общем справляются. Путём применения различных люминофоров и фильтров можно получить оттенки свечения, соответствующие цвету солнца в различных его фазах и при разной погоде.
Но этого нельзя сказать о полном спектре излучения. Пока не создан источник искусственного освещения, обладающий столь же равномерным спектром излучения во всём диапазоне частот, как солнечный свет.
ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ ДНЕВНОГО СВЕТА
Эти приборы относятся к газоразрядным источникам света. Длительное время они выпускались исключительно в форме длинных стеклянных трубок, на концах которых располагались контакты для подключения к светильнику.
Трубка лампы дневного света заполнена инертным газом – аргоном, кроме этого, внутри неё находится небольшое количество ртути.
Зажигание происходит при пробое промежутка между электродами, находящимися на краях трубки. Тлеющий дуговой разряд, происходящий в аргоне с присутствием паров ртути, вызывает выделение ультрафиолетового излучения.
Внутренняя поверхность трубки покрыта специальным веществом – люминофором, основу которого составляют соединения фосфора. При поглощении ультрафиолетового излучения, люминофор излучает электромагнитные волны видимого спектра.
Для изменения цветовой температуры освещения, в люминофор могут вводиться дополнительные вещества, придающие свечению определённые оттенки.
Бытует мнение, что чем ближе искусственное освещение по спектру и цветовой температуре к естественному дневному солнечному свету, тем комфортнее ощущает себя человек.
Несмотря на это, вряд ли найдётся много людей, ощущающих себя более комфортно при освещении люминесцентными источниками дневного света, чем под обычными лампами накаливания.
Наиболее широкое распространение такие устройства получили в качестве осветительных приборов производственных помещений, офисов, мест общего пользования.
На это повлияло наличие некоторых преимуществ:
- повышенная светоотдача на 1 ватт мощности, превышающая аналогичный показатель лампочек накаливания приблизительно в 5 раз;
- более длительный срок службы;
- малое тепловыделение.
Главной причиной высокой популярности люминесцентных ламп на производственных объектах является экономическая эффективность. Необходимый уровень освещённости при их использовании вместо ламп накаливания достигается при меньших в 5 раз затратах электроэнергии.
Кроме этого, газоразрядные источники света, ввиду относительно большой поверхности светового излучения, создают заливающее освещение, не образующее тень.
Несмотря на эти преимущества, в бытовой сфере всеобщего перехода на люминесцентные светильники не случилось. Одна из причин уже была названа – это «неуютность» создаваемого ими освещения.
Вторая причина заключалась в том, что трубчатые исполнения предназначались для использования в специальных светильниках. Их дизайнерское оформление оставляло желать лучшего и на замену люстр в жилых помещениях они не годились.
Интересная метаморфоза произошла с люминесцентными лампами, когда кому-то пришла в голову идея свернуть газоразрядную трубку в спираль и снабдить её цоколем типа Е27 для обычных патронов. Конечно, при этом ещё пришлось сконструировать миниатюрное пусковое устройство, поместившееся там же.
На рынке это новшество было преподнесено как принципиально новая энергосберегающая лампа, и не особенно вдумчивому обывателю трудно было понять, что это старая люминесцентная конструкция в новой упаковке. Так началась вторая жизнь этого газоразрядного источника света.
Наличие общеупотребительного цоколя позволило использовать его практически везде, где до этого стояли лампы накаливания. В некоторых случаях, применение энергосберегающих ламп ограничивается только их размерами, которые чаще превышают размеры ламп накаливания.
Если говорить о недостатках газоразрядных источников, содержащих ртуть, то следует выделить главный минус, относящийся и к трубчатым и к спиральным исполнениям. Это их потенциальная опасность, связанная с возможностью выхода ртути наружу при повреждении колбы. Все лампы такого типа подлежат обязательной утилизации в установленном порядке.
Пришедшие в негодность осветительные приборы следует сдавать в специализированные организации, где осуществляется процедура их демеркуризации, причём на платной основе.
К сожалению, все эти нюансы некоторым покупателям неизвестны, так как недобросовестные продавцы могут об этом просто умалчивать. Другая часть пользователей таких ламп, сознательно не желает напрягаться с их утилизацией. По этой причине, увидеть их просто выброшенными на свалку не такая уж и редкость.
Имеются также некоторые эксплуатационные недостатки люминесцентных ламп. Светильники, укомплектованные дроссельными пусковыми устройствами старой конструкции, издают гудение при работе, а также, создают неприятное для глаз мерцание света. Кроме этого, зажигание происходит с некоторой выдержкой после включения выключателя.
СВЕТОДИОДНЫЕ (LED) ЛАМПЫ ДНЕВНОГО СВЕТА
Разработка белых светодиодов, обладающих повышенной яркостью свечения открыло новую страницу в технике искусственного освещения. Самым выдающимся качеством светодиодных (led) источников света является их уникальная светоотдача, в несколько раз превышающая этот показатель даже энергосберегающих ламп.
Технология изготовления светодиодных источников освещения на основе led диодов позволяет получить практически любые оттенки свечения, что открывает широкие возможности для их применения.
Производители светодиодной продукции на основе такой технологии, освоили выпуск светодиодных ламп, совместимых по цоколю практически со всеми существующими осветительными приборами.
Это касается всех видов обычных цоколей и штыревых контактов галогенных источников. Кроме этого, производится выпуск осветительных элементов на основе светодиодов, повторяющих форму и соединительные контакты трубчатых люминесцентных ламп.
Такая политика позволяет потребителю использовать светодиодные лампы, не меняя установленные ранее светильники.
Особенно актуально это при освещении больших производственных площадей, где применение полупроводниковой технологии приносит большой экономический эффект. При этом, тратить ресурсы на замену множества установленных светильников нет необходимости.
Можно отметить интересный момент, связанный с устойчивостью старых стереотипов. Несмотря на то, что светодиодные светильники, в силу своей технологической гибкости могут наиболее точно имитировать дневной солнечный свет, термин «лампа дневного света» продолжает применяться к люминесцентным источникам.
Это словосочетание в основном используется применительно к тем конструкциям led приборов, которые выполнены в форме газоразрядных ламп и предназначены для установки в старую люминесцентную арматуру.
С точки зрения потребителя, светодиодные светильники обладают рядом преимуществ, по сравнению с другими источниками света. В частности, сравнивая их с люминесцентными, можно отметить:
- высочайший уровень светоотдачи, пока не превзойдённый ни одним источником света;
- возможность выбрать led лампу или светодиодный элемент практически любой цветовой температуры;
- адаптер для питания светодиодной лампы значительно долговечней пускового устройства люминесцентной, так как здесь нет необходимости создавать импульсы высокого напряжения для пробоя газоразрядного промежутка;
- при изготовлении led приборов не применяются вредные для человека материалы, чем обусловлено отсутствие необходимости в строгом соблюдении правил утилизации.
Пока последним словом в такой технологии освещения являются филаментные источники, светодиодные сборки которых имитируют нити накала. Такие приборы имеют колбу и цоколь, абсолютно идентичные старой доброй лампочке Ильича.
© 2012-2020 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Люминесцентные лампы и комплектующие к ним
Люминесцентные лампы — одни из самых надежных, долговечных и экономически выгодных видов ламп. Другие их преимущества — невысокая температура нагрева во время эксплуатации, повышенная световая отдача. Замена люминесцентными лампами традиционных ламп накаливания дает ощутимую выгоду за счет экономии электроэнергии.
Люминесцентные лампы относятся к типу газоразрядных источников света. Основным источником оптического излучения в люминесцентных лампах является разряд в газе, который после преобразования покрытием люминофора превращается в видимый свет.
Наиболее распространены ртутные люминесцентные лампы, в которых в парах ртути происходит разряд, излучающий в ультрафиолетовом спектре.
Люминесцентные лампы необходимо утилизировать установленным образом.
На данный момент существует огромный выбор форм, длины и размеров люминесцентных ламп, который удовлетворит любым запросам к комплектации систем освещения самых разных помещений.
Люминесцентные трубчатые лампы (линейные) выполнены в форме прямой трубки.
Диаметр трубки обозначается так называемым Т-размером. После буквы Т идет значение диаметра в восьмых частях дюйма. Например, существуют люминесцентные лампы Т4, Т5, Т8 и т.д. То есть, маркировка T8 обозначает размер в 26 мм, а T12 — в 38 мм. Буква G указывает на тип цоколя. Буква W – на ваттность. Так, например, люминесцентная лампа 8W G5 расшифровывается как лампа на 8 ватт, тип цоколя – G5.
Подключение люминесцентных ламп необходимо производить с помощью пуско-регулирующих устройств (балластов). Пускорегулирующая аппаратура (ПРА) для люминесцентных ламп также помогает избавиться от мерцания и гула, увеличивает экономичность. Существуют балласты двух типов — электромагнитный балласт (дроссель) и электронный балласт (ЭПРА). С электромагнитным балластом для автоматического регулирования процесса зажигания лампы должен применяется пускатель (стартер). Также для подключения линейных люминесцентных ламп используются такие вспомогательные элементы как ламподержатели (патроны), стартеродержатели (патроны для стартера) и держатели для ламп (клипсы).
Люминесцентные лампы белого цвета |
Люминесцентные лампы применяются для освещения помещений, в рекламном производстве: для подсветки световых коробов и объёмных букв, для внутренней подсветки в игровых автоматах, а также для освещения рекламно-выставочных стендов, витрин, залов торговых центров и для других целей — везде, где нужен яркий белый свет. Более рассеянный, чем у других источников, свет и разнообразие размеров люминесцентных ламп позволяет подсветить большую площадь. Для создания равномерного светового поля рекомендуем располагать лампы на расстоянии 30 см друг от друга. Небольшие монтажные размеры системы подсветки, собранной на основе люминесцентных ламп, дают возможность незаметно расположить её за козырьком на стенах, потолке или в алюминиевом профиле.
Спектр излучения, который имеют энергосберегающие люминесцентные лампы зависит от состава люминофора, покрывающего ее внутренние стенки. Разный состав дает разную цветовую температуру. Лампы с температурой цвета 6400 К называют «люминесцентными лампами дневного света».
|
|
Лампа-кольцо |
Тип | Мощность, Вт | Цвет освещения | Диаметр трубки, мм | Длина, мм | Цоколь |
LC 22W / 760-010 | 22 | daylight | 29 | 216 | G 10q |
LC 32W / 760-010 | 32 | daylight | 32 | 307 | G 10q |
LC 40W / 760-010 | 40 | daylight | 32 | 409 | G 10q |
Цветные люминесцентные лампы |
Цветные люминесцентные лампы являются своеобразной альтернативой неоновым трубкам. Они удобны в монтаже и очень хорошо вписываются в интерьер — в выключенном состоянии они имеют обычный белый цвет и незаметны на потолке и других белых поверхностях, а при включении становятся цветными. Возможными областями применения могут быть: — системы освещения в залах дискотек и клубов; — подсветка разнообразных ниш на фасадах зданий; — входы и витрины магазинов и торговых павильонов; — другие варианты оформления — везде, где необходимо получить насыщенный цветной свет. |
Тип | Мощность, Вт | Цвет освещения | Диаметр, мм | Длина, мм | Цоколь |
LT 18W / 014 | 18 | pink (розовый) | 26 | 590 | G13 |
LT 18W / 017 | 18 | green (зеленый) | 26 | 590 | G13 |
LT 18W / 019 | 18 | violet (фиолетовый) | 26 | 590 | G13 |
LT 36W / 019 | 36 | violet (фиолетовый) | 26 | 1200 | G13 |
LT 58W / 015 | 58 | red (красный) | 26 | 1500 | G13 |
LT 58W / 017 | 58 | green (зеленый) | 26 | 1500 | G13 |
Лампы ультрафиолетового излучения |
Ультрафиолетовые лампы применяют для облучения вывесок и конструкций, созданных из флюоресцентных пластиков, оклеенных плёнками или окрашенных специальными красками, способными светиться при облучении ультрафиолетом. Наиболее ярко данный эффект проявляется в затемненных помещениях — барах, клубах, дискотеках и концертных залах. |
Тип | Мощность, Вт | Диаметр, мм | Длина, мм | Цоколь |
LT 15W / 073 | 15 | 26 | 438 | G13 |
LT 18W / 073 | 18 | 26 | 590 | G13 |
LT 30W / 073 | 30 | 26 | 895 | G13 |
LT 36W / 073 | 36 | 26 | 1200 | G13 |
Комплектующие к люминесцентным лампам |
Электромагнитные ПРА (дроссели, ЭМПРА) для подключения люминесцентных ламп |
|
|
Тип | Номер | Напряже- ние, В | Частота, Гц | Мощность лампы, Вт | Ток лампы, А | Тип лампы | Конденсатор 220В/250В ±10% µF | cos φ индукт. | EEI | Перегрев EN 60920 Δt/ΔtAH °C |
LSI-С | 9.26.53.004 | 230 | 50 | 1 х 4 | 0.170 | Т5 | 2 | 0.27 | В2 | 50/70 |
1 х 6 | 0.160 | 0.31 | ||||||||
1 х 8 | 0.145 | 0.35 | ||||||||
2 х 4 | 0.145 | 0.38 | ||||||||
LSI-NL 15 | 9. 26.53.115 | 230 | 50 | 1 х 15 | 0.350 | Т8 | 4.3 | 0.3 | С | 60/100 |
LSI-NL 18 | 9.26.53.218 | 230 | 50 | 1 х 18 | 0.370 | Т8 | 4.3 | 0.33 | С | 70/120 |
LSI-NL 30 | 9.26.53.230 | 230 | 50 | 1 х 30 | 0.365 | Т8 | 4.3 | 0.49 | С | 65/150 |
LSI-NL 36 | 9.26.53.136 / 9.26.53.336 / 9.26.25.436 | 220 | 50 | 1 х 36 | 0.430 | Т8 | 4.3 | 0.48 / 0.49 / 0.50 | С | 65/160 / 65/180 / 65/165 |
LSI-NL 36 | 9.26.53.236 | 230 | 50 | 1 х 36 | 0.430 | Т8 | 4.3 | 0.47 | С | 65/165 |
LSI-NL 58 | 9. 26.52.158 | 220 | 50 | 1 х 58 | 0.670 | Т8 | 6.0 | 0.48 | С | 65/170 |
Тип | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | ||
с | I | L | ||||
LSI | 37 | 90.5 | 105 | 41 | 26 | 0.33 |
LSI-NL 15 | 60 | 137.5 | 155 | 41 | 26 | 0.52 |
LSI-NL 18 | 60 | 137.5 | 155 | 41 | 26 | 0.50 |
LSI-NL 30 | 60 | 137.5 | 155 | 41 | 26 | 0. 51 |
LSI-NL 36 | 60 | 137.5 | 155 | 41 | 26 | 0.51 / 0.50 |
LSI-NL 58 | 104 | 180 | 195 | 41 | 26 | 0.83 |
ЭПРА — электронные балласты (КНР) |
- Описание
- Электронные балласты для подключения электролюминесцентных ламп Т5 и Т8. Корпус — алюминиевый, по бокам — пластиковые крышки с отверстиями под крепеж.
- ЭПРА могут применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).
- Комплектация
- ЭПРА укомплектованы проводами двух цветов, патронами и клипсами.
Количество и номинал ламп | Напряжение, В | Частота, Гц | Тип ламп | Тип корпуса | Габаритные размеры (длина х ширина х высота), мм |
2 лампы на 20-40 Вт | 220 | 50 | Т8 | металлический | 153 х 40 х 28 |
2 лампы на 58-65 Вт | 220 | 50 | Т8 | металлический | 153 х 40 х 28 |
Схема подключения:
Электронный пуско-регулирующий аппарат (балласт) для разрядных ламп, используется для обеспечения режима зажигания и стабилизации тока при включении люминесцентных ламп в сеть переменного тока с частотой 50 Гц, номинальным напряжением 220 В.
ЭПРА обладают рядом преимуществ по сравнению с электромагнитными дросселями:
- ЭПРА позволяют подключить люминесцентные лампы без использования стартера.
- ЭПРА обеспечивают стабилизацию силы тока питания лампы, что увеличивает срок ее службы, поскольку токи на пусковых режимах значительно превышают номинальное значение, а это может привести к выходу лампы из строя.
- Исключение из схемы электронного балласта электромагнитного элемента (то есть самой дроссельной катушки) позволило избавиться от шума и повысить коэффициент полезного действия, так как исчезли потери на вихревые токи и нагрев дросселя.
- При помощи балласта зажигание лампы происходит практически мгновенно и без привычного мерцания. В дальнейшем, благодаря схеме автоматической стабилизации тока, обеспечивается ровное свечение без стробоскопических эффектов и вне зависимости от колебаний сетевого напряжения.
- Общее снижение энергопотребления осветительного прибора при использовании ЭПРА может достигать 60%, срок службы источников света (ламп) возрастает примерно на 50%.
- ЭПРА значительно повышают степень безопасности эксплуатации осветительных приборов, поскольку обеспечивают защиту от короткого замыкания и перегрева, подавление радиочастотных помех, отключение неисправных источников света, плавный автоматический перезапуск лампы.
- ЭПРА более легкие, чем электромагнитные дроссели.
Технические характеристики:Напряжение сети: 198-242 В.Частота переменного тока: 50-60 Гц.
Компактные ЭПРА — узкие электронные балласты для тонких световых коробов (КНР) |
|
- Описание
- Габаритные размеры этих электронных балластов позволяют устанавливать их в профиль для создания тонких световых коробов.
- ЭПРА может применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).
- Комплектация
- Встроенные провода двух цветов с клеммами.
Количество и номинал ламп | Напряжение, В | Частота, Гц | Тип ламп / диаметр, мм | Тип корпуса | Габаритные размеры (длина х ширина х высота), мм |
2 лампы на 4-20 Вт | 220 | 50 | Т5 / 16 | металлический | 214 х 15 х 15 |
2 лампы на 22-28 Вт | 220 | 50 | Т5 / 16 | металлический | 320 х 18 х 18 |
Стартеры предназначены для запуска люминесцентных ламп и используются в схеме подключения лампы к дросселю. При одиночном подключении лампы к дросселю используют стартеры на напряжение 220 В. При последовательном подключении на один дроссель двух ламп, используют 2 стартера на напряжение 127 В.
Наименование | Люминесцентная лампа | Схема подключения |
Narva BSt 65 | 4..65 Вт | одиночная 220В |
Narva BSt 20 | 4..22 Вт | одиночная 127В; последовательная 220В |
Sylvania FS-11 | 4..65 Вт | одиночная 220В |
Osram St 111 | 4..65 Вт | одиночная 220В |
Osram St 151 | 4..22 Вт | одиночная 127В; последовательная 220В |
1. ПРА | ||
Одиночное соединение люминесцентных ламп | Схема последовательного соединения люминесцентных ламп |
Ламподержатели (патроны) для двухцокольных люминесцентных ламп |
Описание Патроны для Т-ламп отличаются высокой надежностью и безопасностью. Особую роль играют свойства ротора, обеспечивающего надежную теплоизоляцию. Корпус из поликарбоната имеет маркировку температуроустойчивости Т130. Для всех патронов максимально допустимая температура на задней стороне патронов Тм составляет 110°С. Чтобы подключить одну трубчатую электролюминесцентную лампу, необходимо 2 патрона. При использовании схемы подключения со стартером, один из патронов выбирается со стартеродержателем. Предлагаются накидные и поворотные (более удобные) ламподержатели. «LST», Великобритания-Китай Все изделия фирмы «LST» удовлетворяют национальным и международным стандартам безопасности VDE и имеют надлежащие сертификаты качества CE, РОСТЕСТ. Ротор производится из термопластичной пластмассы РВТ (полибутелентерефталата) и обеспечивает долгосрочную тепловую стойкость до 140°С. Фиксация штырьков лампы предотвращает их искривление и обеспечивает хороший контакт. |
«A.A.G. STUCCHI», Италия
Компания «A.A.G. STUCCHI» основана в 1944 году,имеет международные сертификаты ISO 9002,ISO 14001,ISO 9001 и является одним из крупнейших в мире производителей компонентов для светотехнической индустрии.
Степень защиты ламподержателей: IP 20. Номинальный ток и напряжение: 2 А — 250В.
«Vossloh Schwabe», Германия
Компания «Vossloh Schwabe» является мировым лидером по производству и продажам комплектующих для светотехники.
Особенностью патронов является большой ротор из полибутелентерефталата, характеризующийся термоустойчивостью. Для обеспечения хорошего контакта и предотвращения искривления штырьков цоколя лампы, ротор снабжен специальными штырьковыми опорами. Степень защиты: IP 20. Номинальная мощность: 2/250. Отверстия под винты М3.
Ламподержатели (патроны) для кольцевых люминесцентных ламп |
Описание
«A.A.G. STUCCHI», Италия
Корпус из поликарбоната имеет маркировку температуроустойчивости Т110. Степень защиты: IP 20. Номинальный ток и напряжение: 2 А — 250В.
«Vossloh Schwabe», Германия
|
Цоколь лампы | Тип лампы | Комплектация | Крепление | Код | Вид | Чертеж | Производитель |
G10q | T-R9 кольцевая | без стартеро- держателя | на автоматических защелках | ST103/P | «A. A.G. STUCCHI» |
Стартеродержатели (патроны для стартера) |
|
Посадочный размер | Крепление | Код | Фото | Чертеж | Производитель |
25 мм | крепление на винт | LST 15. 917 | «LST» |
Клипсы (держатели) для люминесцентных ламп |
|
Тип (диаметр) лампы | Код | Фото | Чертеж | Производитель |
для лампы Т5 (16 мм) | LST 17. 011 | «LST» | ||
для лампы Т8 (26 мм) | LST 15.011 | «LST» |
Компактные люминесцентные энергосберегающие лампы |
Компактные люминесцентные энергосберегающие лампы «ГЕЛЬВЕТИКА» («Гельветика-Трейдинг», Россия-КНР) |
|
|
Лампы люминесцентные (энергосберегающие) купите в Гарант-Энерго по лучшей цене
Люминесцентные газоразрядные лампы используют в своей работе принцип электрического разряда в заполненной газом среде. Еще в 1856 году Генрих Гайсслер впервые провел электрический ток через газ, пробив его с помощью включенного в цепь соленоида. Процесс сопровождался синим свечением стеклянной трубки, заполненной газом. Уже тогда была реализована стандартная схема включения газоразрядной лампы: для получения напряжения, пробивающего газ и возбуждающего разряд, был использован прообраз современного электромагнитного балласта – индуктивное сопротивление соленоида.
Лампы дневного света отличаются от обычных газоразрядных ламп тем, что источником света в них является не сам разряд, а вторичное излучение, создаваемое специальным покрытием колбы – люминофором. Это вещество испускает видимый свет под воздействием ультрафиолета – невидимого глазу излучения. Явление люминесценции известно человеку достаточно давно, еще с восемнадцатого века. Однако практический интерес к нему начал возникать лишь с конца девятнадцатого века. Не обошлось здесь без неутомимого и многогранного изобретателя Томаса Эдисона, который после выдачи «путевки в жизнь» лампе накаливания увлекся другими принципами испускания света и в 1893 году представил на Всемирной выставке в Чикаго электрическую люминесцентную лампу. В отличие от ламп накаливания, новика тогда широкого распространения не получила – приборы были сложны в изготовлении, дороги, громоздки, давали неровный и не слишком приятно окрашенный свет. Первыми пробили себе дорогу газоразрядные лампы, в которых для получения видимого света в заполнявшие колбу газы (азот и углекислый газ) добавляли пары металлов (ртути и натрия).
Какое практическое применение нашло люминесцентное освещение?
Люминесцентные линейные лампы стали использоваться на практике только с 1926 года, когда развитие химических технологий позволило создать флуоресцентный порошок, испускающий при поглощении энергии ровный свет со спектром, близким к дневному свету. Поэтому изобретателем лампы дневного света считается Эдмунд Джермер, разработавший первую такую лампу для серийного производства. В газоразрядной лампе он увеличил давление газов, а стенки колбы покрыл изнутри порошком. Патент Джермера приобрела знаменитая фирма General Electric, и уже к 1938 году люминесцентное освещение использовалось повсеместно. Приобретать новые источники света стали хозяева коммерческих фирм и промышленных предприятий, поскольку на рабочих местах клерков или операторов станков освещение получалось более естественным и меньше утомляющим глаза.
Так люминесцентные лампы начали свое победное шествие по общественным помещениям. Оказалось, что лампы дневного света ощутимо экономичнее ламп накаливания – на создание одинаковой освещенности они требуют в несколько раз меньшее количество электроэнергии. Да и больший срок службы многократно окупает их относительную дороговизну. Но выявились и недостатки, ограничивавшие до последнего времени столь же широкое распространение этих ламп в быту. Прежде всего, это повышенный шум при работе и эффект «мерцания», вызванный низкой частотой розжига лампы.
На предприятии как-то особо не обращаешь внимания на тихое гудение, которым сопровождают свою работу приборы люминесцентного света. Шума и без этого хватает. А вот дома, в тишине и покое, неприятный гул сердечника электромагнитного балласта может и из себя вывести. При этом «с возрастом» люминесцентные осветительные приборы начинают гудеть сильнее, да и свечение их может перестать быть равномерным – выгорая, люминофор теряет свои свойства послесвечения, и лампа начинает «пульсировать». Собственно, и сама частота переменного тока, с которой разжигается лампа при работе с электромагнитным балластом, раздражает человеческий глаз. Так что, несмотря на нашу любовь к техническим новинкам, купить лампы дневного света для дома решались лишь единицы, вплоть до середины 80-х годов двадцатого века.
Прогресс и современное состояние люминесцентных ламп
Что же изменилось? Прогресс не стоит на месте. Развитие электроники позволило создать электронные балласты (ЭПРА) – приборы, осуществляющие розжиг газового разряда и при этом питающие люминесцентные газоразрядные лампы током высокой частоты, которую не воспринимают ни человеческий слух, ни зрение. Лампы стали светиться без шума и пульсаций. Кроме того, та же электроника дала возможность на порядок уменьшить размер и массу пускорегулирующих аппаратов, что открыло более широкие перспективы для использования газоразрядных ламп низкого давления.
Миниатюризация электронных компонентов привела к тому, что электронный балласт для самых простых ламп стал помещаться в объем спичечной коробки. В последнее время широкое распространение получили так называемые энергосберегающие лампы. Разнообразие их форм, размеров и цветов свечения удовлетворит сейчас самые придирчивые вкусы. Но знаете ли вы, что, собираясь приобрести энергосберегающие лампы взамен обычных лампочек накаливания, вы намереваетесь купить люминесцентные компактные лампы? Да-да, те самые, о которых мы рассказываем. Только миниатюрные. Их длинная колба-трубка изготовлена малого диаметра и свернута в виде спирали или буквы U, а электронный балласт спрятан внутрь пластикового корпуса. И вместо штырьковых цоколей использован обычный патрон или «миньон», как для ламп накаливания. А принцип работы и внутренний состав остался тем же.
Так что теперь лампы дневного света прочно завоевали и наш быт, уже почти полностью вытеснив лампочку накаливания. Кто же в наш век экономии захочет покупать осветительный прибор, в котором большая часть потребляемой энергии тратится на бесполезный разогрев колбы? Энергосберегающие люминесцентные лампы купить выгоднее и надежнее. Да они и попросту красивее – полет фантазии производителей порождает самые изысканные формы. Если вы бережете электроэнергию и остроту своего зрения, а также хотите забыть о том, что это такое – замена перегоревшей лампочки, советуем вам приобрести люминесцентные светильники для дома.
Типы современных люминесцентных ламп
Линейные лампы общего освещения
Самый большой класс ламп, используемых сегодня – это люминесцентные линейные лампы общего освещения. По-другому их называют «трубчатыми», поскольку устройство представляет собой трубку-колбу с нанесенным люминофором, наполненную газом. Как правило, линейные лампы применяются для офисного, коммерческого и производственного освещения, освещения административных и спортивных объектов, больниц и учебных заведений, и т.д. Их классификация довольно обширна, поэтому остановимся обобщенно на самых распространенных типах – Т12, Т8 и Т5.
Люминесцентные линейные лампы Т12 можно отнести скорее к устаревшему осветительному оборудованию, но оно пока не вышло из обихода и все еще используется. Отличительная особенность – диаметр колбы 38 мм, длина, мощность и технические характеристики ламп могут варьироваться, в зависимости от производителя и марки. Лампы Т12 рассчитаны на работу с электромагнитным ПРА, и устанавливаются в старых типовых светильниках общего освещения, которыми до сих пор оснащены многие производственные и административные здания. Срок службы устройств зависит от производителя, но он, как правило, не превышает 9 тыс. часов. В настоящее время, изготовление таких приборов постепенно сворачивается, а некоторые светотехнические фирмы уже отказались от их выпуска.
Люминесцентные лампы Т8, которые пришли на смену Т12, – это наиболее распространенный сегодня тип ламп. Они обладают меньшим диаметром (26 мм), что позволяет создавать более компактные светильники, и характеризуются улучшенными параметрами светоотдачи и цветопередачи. И главное – они более надежны и экономичны в эксплуатации. Срок службы ламп Т8 может доходить до 12-15 тыс. часов при использовании электромагнитного балласта, и до 35 тыс. часов при использовании ЭПРА, в зависимости от производителя и марки устройства. Такие приборы могут использоваться и в энергосберегающих системах освещения.
Люминесцентные линейные лампы Т5 – наиболее «продвинутый» тип устройств, применяемых в сфере общего освещения. Это последнее поколение люминесцентных источников света, предназначенное для работы только с электронными ПРА. В странах Европы, в США и Японии производители активно переходят на выпуск ламп Т5, постепенно снижая производство их предшественников, поэтому можно говорить о том, что новинка постепенно завоевывает рынок. Диаметр газоразрядной трубки Т5 составляет всего 16 мм, более совершенные приборы имеют отличную цветопередачу, повышенную световую отдачу, уменьшенное снижение светового потока с течением времени.
Немаловажным фактором является значительное сокращение содержания ртути в приборах – практически в 7-10 раз (в сравнении с Т8). Лампы Т5 – это основной источник люминесцентного света, используемый в создании современных энергоэффективных осветительных систем, «умных» цифровых световых систем. Единственный фактор, препятствующий быстрому распространению новых люминесцентных ламп – цена, которая пока существенно выше, чем у предшественников. Однако, по мере роста производства новинки, стоимость Т5 постепенно снижается. Кроме того, с точки зрения долгосрочной перспективы, покупка более экономичных и долговечных ламп Т5 даже по сегодняшним ценам является выгодным вложением, которое со временем окупится.
При выборе люминесцентного источника света следует учитывать распространенные в России обозначения: Л – люминесцентная, Б – белый цвет, Д – дневной цвет, Ц – с улучшенной цветопередачей, У – универсальная. Таким образом, «лампа люминесцентная ЛБ» означает, что прибор выдает излучение белого цвета с цветовой температурой до 4200 К.
Компактные люминесцентные лампы (КЛЛ) для домашнего освещения
Мы уже упомянули о сравнительно новом классе современных ламп с люминесцентным излучением – о компактных энергосберегающих лампах, предназначенных для домашнего освещения. Впрочем, для освещения в офисах и административных зданиях, где установлены светильники под лампы накаливания, они тоже отлично подойдут. Сегодняшние производители предлагают не только множество оригинальных декоративных форм для таких устройств, но и максимально адаптируют их для бытового применения. Компактные энергосберегающие лампы выпускаются как с типовыми цоколями Е27, как у обычной лампы накаливания, так и с цоколями Е14 для компактных светильников, что открывает широкие возможности для их использования.
Стоит отметить еще один новый класс – лампы люминесцентные энергосберегающие для замены галогенных ламп в накладных и встраиваемых потолочных светильниках. Данные приборы также выпускаются со стандартными цоколями, что делает процесс замены галогенных ламп на люминесцентные простым. Последние не только более экономичны и долговечны, чем «галогенки», но и почти не нагреваются, что является существенным плюсом, например, при использовании в светильниках для натяжных потолков. Встраиваемые и накладные светильники с люминесцентного света могут использоваться не только для общего, но и для акцентного домашнего освещения.
Важными моментами при подборе люминесцентного освещения для дома или офиса является мощность и цветовая температура лампы. С мощностью все более-менее просто – производители обычно пишут, аналогом какой по мощности лампы накаливания является КЛЛ. Если же такая информация на упаковке отсутствует, то можно мощность люминесцентной компактной лампы умножить на пять, и вы узнаете, лампу накаливания какой мощности вы сможете заменить.
Несколько сложнее с цветовой температурой (цвет излучения) – обычному человеку стандартное обозначение в Кельвинах вряд ли что скажет. Для домашнего использования рекомендуется «теплый белый цвет» (до 2500 К), который имеет мягкий желтый оттенок как свет в лампах накаливания. Также подойдет «белый свет» и «холодный белый цвет» с цветовой температурой до 4200 К. А вот «холодный белый свет» и «дневной цвет» с более высокой цветовой температурой (до 6500 К) в домашней обстановке будет создавать дискомфорт, утомлять глаза, мешать отдыху. Зато для офиса «дневной цвет», способствующий созданию рабочей атмосферы, – это хороший вариант. Обозначение цветовой температуры, как правило, можно найти на упаковке КЛЛ.
Специальные люминесцентные лампы
Меняя характеристики люминофора, производители ламп могут добиваться различных эффектов. Например, регулировать параметры светового излучения, подбирая оптимальные вариации светового спектра для различных нужд. Так появились специальные лампы для растений, где акцент сделан на красной и синей частях светового спектра, наиболее важных для роста и развития растений. Выпускаются лампы для аквариумов, адаптированные для нужд подводных обитателей. Лампы для торгового освещения способны подчеркивать те или иные достоинства различных групп товаров. Лампы люминесцентные цветные применяются дизайнерами для формирования специфических декоративных эффектов, а лампы для соляриев используются для загара. Как правило, для специальных целей сейчас выпускаются линейные лампы Т8, обладающие измененными светотехническими параметрами.
Какие виды люминесцентных ламп вы можете приобрести через нашу компанию?
Компания «Свет Консалтинг» реализует как стандартные, так и специальные лампы люминесцентные «лб», в том числе и в регионы. В качестве примера приведем наиболее популярные источники света от ведущих производителей:
- Лампа люминесцентная Osram 18W 640 (стандартные лампы дневного освещения)
- Лампа люминесцентная Philips 18W 640 (такие же стандартные люминесцентные лампы)
Такие лампы используются в каждом офисе или на производстве – это небольшие (60 см), трубки Т8, которые ставят в светильники, стандартно монтируемые в навесной потолок типа Армстронг. Из-за широкого распространения встроенных светильников и большого количества клиентов, желающих купить такие лампы люминесцентные, цена на них уже упала практически до себестоимости у всех производителей. Одним словом, все просто грузят такие осветительные приборы оптом и делают себе «оборот» при крохотной наценке на единицу продукции (конечно, розничных магазинов это не касается).
В компании «Свет Консалтинг» вы можете приобрести не только стандартные источники света. Также нашим клиентам мы предлагаем широкий выбор качественных специальных ламп от лучших производителей. Вот примеры специальных люминесцентных ламп:
- Лампа с точным солнечным спектром — для растений – Narva Bio Vital .
- Лампа для подсветки продуктов и мясных прилавков — Philips MASTER TL-D Food 58W/79
- Лампа люминесцентная цветная, дизайнерская – Philips TL-D 18W/16 Yellow .
- Лампа для загара — Philips CLEO Effect 70W SLV
- Лампа для растений — Sylvania GRO-LUX 18W
В большинстве случаев, специальные лампы люминесцентные купить оптом невозможно – их просто никто не держит у себя на складе. Например — цветные люминесцентные лампы привозят только под конкретный дизайнерский проект. Обычно их привозят под заказ и по 100% предоплате. Некоторые лампы даже не делают стандартно на заводах, а изготавливают только под заказ конкретного клиента – например, лампы для полимеризации пластмасс. Если вам необходимы источники света для особых нужд, в компании «Свет Консалтинг» вы можете заказать любые специальные лампы, представленные в нашем каталоге.
Необходимо так же обратить внимание на ценообразование в этом сегменте. Дело в том, что люминесцентные лампы в розницу и люминесцентные лампы оптом — могут различаться в цене в 2-3 раза. Такая же ситуация с люминесцентными светильниками. Люминесцентный светильник в единственном экземпляре (допустим, выставленный в сети Метро, бренд Навигатор, лампа 30 ватт), тогда как такие же люминесцентные светильники оптом купить можно у нас прмерно (пс. уточняю, речь идёт про обычный линейный люимесцентный светильник). Так что продажа люминесцетных светильников, как и ламп, тоже подвержена сильным ценовым колебаниям в зависимости от объёма сделки. Это на бытовом ассортименте. В области продажи промышленных светильников дневного света, соответственно, с энергосберегающими лампами дневого света, ситуация другая. Их не продают в сетевых магазинах, а оптовые поставки часто осуществляются не со склада, а под заказ. Это накладывает отпечаток не на цену люминесцетнтного светильника дневного света, а на срок поставки. Иногда (под проект) надо 200 светильников, а на складах хранится всего 40. И продажа люминесцентных светильников в количестве 40 штук может быть осуществлена в течение 3 дней, а остальные могут изготавливаться (на том же Филипсе), таможится и доставляться 2 месяца.
Флуоресцентные лампы(люминесцентные). Виды и устройство.Работа
В современный период флуоресцентные лампы получили широкое применение среди других видов осветительных ламп. Уже в 70-х годах они начали заменять обычные лампы накаливания на производстве и в различных учреждениях. Они имеют достаточно высокую эффективность, качественно освещают помещения и территории.
Флуоресцентная лампа – это источник света, получаемого от свечения разрядов газа. Она состоит из стеклянной трубки, на внутренней поверхности которой нанесен слой люминофора. На торцах трубки находятся электроды в виде спиралей. В полость трубки закачан инертный газ и пары ртути. Под напряжением на электродах в лампе образуется разряд газа, ток проходит по парам ртути, возникает свечение.
Технология изготовления этих ламп постоянно совершенствуется, уменьшаются размеры, повышается яркость и качество света. С 2000-х годов такие лампы используются в домашнем хозяйстве. В настоящее время лампы получили название люминесцентных. По сути и принципу действия это одни и те же лампы. Хотя старое название также используется, поэтому в разной литературе они называются по-разному.
Типы флуоресцентных ламп и их устройство
У нас в стране энергосберегающими лампами называют (люминесцентные) флуоресцентные лампы для бытового применения. Многие не знают, что лампы в виде спирали, которые используются в быту, и называются энергосберегающими, являются по принципу действия флуоресцентными лампами. Энергоэффективность приборов освещения делится на два класса: А и В.
Наиболее правильной будет классифицировать флуоресцентные лампы по различным признакам. Учитывая технологию производства и область применения, выделяют следующие типы ламп:
- Стандартные флуоресцентные лампы диаметром 26 мм, имеющие несколько слоев люминофора.
- Флуоресцентные лампы компактных размеров, имеющие трубку различной конфигурации, также покрытой люминофором.
- Лампы специального назначения.
Также флуоресцентные лампы делятся по другим признакам:
- Мощность энергии потребления.
- Световой поток.
- Цветовая температура.
- Индекс цветопередачи.
- Длина лампы.
- Размер цоколя.
- Вид подключения.
- Размещение пускателя. Размещается в корпусе лампы или в светильнике.
Основным элементом флуоресцентных ламп являются пары ртути в малой концентрации. При прохождении через них электрического тока образуется ультрафиолетовое излучение. Люминофор – это химическое вещество, находящееся на внутренней поверхности трубки лампы, преобразующее ультрафиолетовое излучение в видимый для глаз свет. Качество света зависит от состава люминофора.
Принцип действияПри включении питания в стартере образуется небольшой тлеющий разряд, под действием него нагреваются электроды.
Один из электродов изготовлен из биметаллического материала. При нагревании он изгибается и прикасается к другому электроду. В итоге в цепи резко увеличивается электрический ток, разряд в стартере прекращается. Повышающийся ток нагревает электроды флуоресцентной лампы. они начинают выпускать электроны. Это является подготовкой к запуску работы лампы.
Электроды в стартере в это время охлаждаются, биметаллический элемент выправляется, и между электродами появляется зазор. Сила тока в схеме значительно снижается. В дросселе появляется мгновенное повышенное напряжение, которое называется напряжением самоиндукции. Оно препятствует снижению этого тока. При суммировании с напряжением цепи, напряжение самоиндукции образует в лампе короткий импульс напряжения, которого хватает для образования электроразряда в газе.
Сначала разряд возникает в аргоне, а затем, когда газ разогреется, в ртутных парах. Во время свечения лампы напряжение на электродах, а значит и электродах стартера, подключенного к лампе по параллельной схеме, меньше напряжения цепи на размер ЭДС самоиндукции, появляющейся в дросселе при загорании лампы.
Поэтому, дроссель предназначен не только для запуска люминесцентной лампы, но и в создании препятствия неограниченного повышения тока разряда. Если бы дросселя не было, то при увеличении тока лампа разрушилась бы, либо вышли из строя предохранители сети питания квартиры.
Конденсатор С1 в схеме стартера предназначен для подавления помех радиочастотных волн. А емкость С2 служит для увеличения коэффициента мощности.
Особенности и преимущества флуоресцентных лампУльтрафиолетовое излучение заставляет светиться люминофор видимым для глаза человека светом. Стекло колбы лампы не дает выхода вредному ультрафиолетовому излучению. Этим оно защищает наши глаза.
Бактерицидные лампы имеют в своей конструкции кварцевое стекло, которое легко пропускает ультрафиолет. Такие лампы применяются для дезинфекции и кварцевания помещений в медицине. Большое распространение имеют сегодня лампы с амальгамами кадмия и другими элементами. В них давление ртути снижено, вследствие чего расширяется интервал температур отдачи света до 60 градусов. Для чистой ртути эта величина составляет 25 градусов.
При возрастании температуры воздуха больше 25 градусов, температура стенок лампы и давление паров ртути повышается, а поток света снижается. Еще сильнее уменьшается поток света при снижении температуры и давления паров. При этом запуск ламп затрудняется. Поэтому в холодное время применение флуоресцентных ламп ограничено.
Чтобы решить эту проблему, разработана конструкция безртутных люминесцентных ламп, в которых давление инертного газа низкое. В них слой люминофора начинает светиться от излучения с величиной длины волны 58-147 нанометров. Так как давление газа в таких лампах не зависит от температуры воздуха, то поток света не изменяется. Сегодня существуют лампы нового поколения Т5. Они более компактны, в них используется высокочастотный пускатель.
Чем больше длина лампы, тем сильнее поток света. Это происходит из-за уменьшения анодно-катодных потер в потоке света. Поэтому выгоднее применить одну лампочку на 36 ватт, чем 2 лампы по 18 ватт. Срок действия у таких ламп ограничивается распылением катодов. Также снижают срок службы колебания напряжения сети питания и частые переключения.
ДостоинстваФлуоресцентные лампы нашли широкое применение в связи с тем, что они обладают значительными достоинствами, по сравнению с простыми лампами накаливания.
- Повышенная эффективность. Световая отдача выше в 10 раз, чем у ламп накаливания, КПД 25% по сравнению с лампами накаливания – 7%.
- Большой срок работы – до 20000 часов.
- Требуется подключение балласта для нормальной работы лампы.
- Устойчивая работа лампы зависит от температуры воздуха.
Излучение света оказывает на людей значительное воздействие, как психологическое, так и физиологическое, но чаще благотворное. Самым полезным считается дневной свет. Он оказывает влияние на процессы жизни человека, обмен веществ, развитие в физическом плане и т.д. Искусственное освещение отличается от дневного света. Лампы накаливания излучают желтый и красный спектр света, ультрафиолет отсутствует, поэтому они считаются теплыми источниками света.
Еще одним достоинством люминесцентных ламп является возможность образования света разного спектра, от теплого до дневного. Это делает богаче цветовую палитру домашнего быта. Для разных областей применения рекомендуют свои цвета.
Как изготавливают флуоресцентные лампыЭта лампа была изобретена в 1909 году. До сих пор ее конструкция принципиально не изменилась. Их изготовление является сложным процессом. Нужна механическая хореография, которая включает в себя сварку, и плавку, а также изгибы, пайка, окраска.
Технологический процесс начинается с трубок из стекла. До этого их тщательно подвергают промывке в теплой воде для удаления примесей и грязи. Далее трубкам придается специфическая форма. Их подвергают нагреву в течение половины минуты, потом быстро сгибают по шаблону. Автоматический станок изгибает трубки со скоростью 14 штук в минуту.
Изогнутые трубки идут в камеру, в которой наносится небольшой слой фосфора на внутреннюю поверхность. Фосфор образует световой поток, преобразуя ультрафиолет, образующийся во время ионизации паров ртути. С краев трубки убирают излишки фосфора, для последующей пайки.
Теперь нужно установить компоненты электросхемы. Монтажным автоматом изготавливается катодное устройство. По ним будет поступать ток. Проводникам придается нужная форма, затем их нагревают до определенного значения температуры. Это является подготовкой к следующему этапу, потому что важно не дать катодному покрытию перейти на штырьки.
Нити лампы вставляют в опору. Эмиссионное вещество в этом процессе имеет большое значение. Она испускает электроны, участвующие в образовании светового потока. На следующем этапе соединяют подставку и стеклянную трубку. Пайка производится при высокой температуре.
Теперь остается самый важный процесс, во время которого выкачивают воздух из трубки и заполняют ее инертным газом. На этой же операции в трубку впрыскивается капля ртути, которая очень важна для образования света.
Следующий этап – это размещение проводов, чтобы установить крышку, закрывающую трубку. Крышка создает электрический контакт, и надевается на конец трубки. Она должна иметь абсолютную герметичность, чтобы не было утечки. Теперь лампа готова.
Каждый образец лампы ставят на испытательное колесо для проверки качества.
После тщательной проверки флуоресцентные лампы перевозят на упаковку. Эта операция требует необходимой точности и ловкости. С помощью фосфора, ртути и паяльных ламп изготавливается устройство, не изменившееся за последний век.
Похожие темы:
Как читать номер детали лампочки: линейные люминесцентные лампы
Чтение артикула лампочки вызывает желание перекреститься или потускнеть?
Так же, как и в случае с языками, номера некоторых легких компонентов может быть очень сложно перевести и понять. Не помогает то, что каждый производитель говорит на своем диалекте.
Линейные люминесцентные лампы вписываются в эту группу сложных для чтения товаров. Но, как правило, существует структура, которой следуют линейные люминесцентные лампы.
Вот пример общего номера детали:
F32T8 / TL741 / ALTO
На самом деле это означает следующее:
ФОРМА И ВОДА / CRI и KELVIN / ОПИСАНИЕ
Мы объясним, что именно означают все цифры и буквы, но не забывайте номер детали нашего примера по мере продвижения.
Форма и мощность люминесцентных ламп, каталожные номера
Первая часть номера детали сообщает нам форму и мощность лампы.Важно отметить, что мы говорим в общих чертах, но в этом разделе могут быть нюансы производителя.
Вот часть номера детали, которую мы разбираем: F32T8 . Мы можем разделить его на три части.
F = тип освещения
32 = мощность
T8 = форма
«F» обозначает флуоресцентный тип освещения. Это довольно просто. Далее мощность.
Мощность люминесцентной лампы
В нашем примере мощность составляет 32 .
Ваттность — это мощность, необходимая для работы линейных люминесцентных ламп. В этом случае мощность говорит нам о двух вещах. Количество электроэнергии, потребляемой трубкой, составляет и длины трубки.
Диаметр просто говорит нам о толщине трубки, но нам нужна мощность, чтобы определить ее длину.
Форма люминесцентной лампы
Теперь мы объясняем, что означает T8 . Линейные люминесцентные лампы обычно включают букву «Т» в аббревиатуре формы с номером после нее.
Эта буква «Т» обозначает трубу, а следующее за ней число — диаметр трубы. Это число делится на 8, чтобы перевести его в дюймы. Таким образом, T8 имеет диаметр в один дюйм.
Вот полезная диаграмма, показывающая различные диаметры трех распространенных люминесцентных ламп:
Производители по-разному сокращают линейные флуоресцентные формы.
Вот список общеупотребительных сокращений:
Производитель | T5 | Т8 | Т12 |
Philips | F (Ватты) T5 | F (Ватты) T8 | F (Ватты) T12 |
Сильвания | FP (Вт) | FO (Ватт) | F (Ватты) T12 |
GE | F (Ватты) T5 | F (Ватты) T8 | F (Ватты) T12 |
Если вы готовы заказывать новые линейные люминесцентные лампы, убедитесь, что вы зарегистрировали бизнес-аккаунт, чтобы получать скидки.
CRI и цветовая температура в флуоресцентных каталожных номерах
Вторая часть номера детали сообщает нам серию CRI и температуру трубки по Кельвину. Также в этом разделе могут быть нюансы производителя.
Напоминаем, что вот вторая часть номера детали нашего примера: TL741 . Мы разделим это на две части.
TL7 = CRI (индекс цветопередачи)
41 = Цветовая температура
CRI люминесцентных ламп
Если индекс цветопередачи для вашей линейной люминесцентной лампы отличается от приведенного выше примера, вероятно, это другой производитель.Кажется, что каждый крупный производитель обозначает свою серию CRI по-своему.
Вот разбивка общих серий CRI по продуктам на сегодняшний день:
CRI серии | Филипс | Сильвания | GE | |
T8 | 800 серии | TL8 | 8 | SPX |
900 серии | TL9 | 9 | НЕТ | |
T5 | 800 серии | 8 | 8 | 8 |
900 серии | 9 | 9 | НЕТ |
Выбор правильного коэффициента цветопередачи для линейных люминесцентных ламп очень важен в зависимости от области применения.
CRI — это число от 0 до 100, которое предсказывает, насколько хорошо продукт передает цвет. Чем выше число, тем более естественными должны быть цвета.
Серия CRI следует тем же рекомендациям. Серия 800 означает, что индекс цветопередачи составляет от 80 до 90. Это хороший вариант для областей, где вас не слишком беспокоит качество цветов, таких как лестничные клетки и гаражи.
Серия 900 означает, что индекс цветопередачи составляет 90 или выше. Это отличный вариант для коммерческих офисов и розничных магазинов.
Если вы снимаете с потолка линейный люминесцентный светильник, и он не соответствует ни одному из них, это может быть серия 700. Производство серии 700 практически остановилось после подписания Закона о энергетической независимости и безопасности (EISA).
Это также может быть Т12. Сегодня производители трубок T12 часто исключают серию CRI из артикула.
Цветовая температура люминесцентных ламп
Серия CRI связана с числом, которое представляет температуру Кельвина или цветовую температуру трубки.
В нашем примере цветовая температура представлена как 41 . Это означает, что трубка имеет температуру 4100 Кельвинов или очень холодный (синий) источник света.
В других случаях производители будут использовать буквы типа «CW» (холодный белый) для обозначения цветовой температуры.
Чтобы узнать больше о CRI и о том, как он влияет на ваше освещение, ознакомьтесь с нашим Руководством по CRI и CCT.
Описание номеров деталей люминесцентных ламп
Последний раздел — вот где действительно проявляются различия между производителями.В отрасли мы называем этот последний раздел «описанием». Это дает нам дополнительную информацию о трубе. Например, это энергоэффективный, с низким содержанием ртути и балластный метод запуска. Описаний может быть несколько или ни одного.
В нашем примере последняя часть числа — ALTO . Это то, что Philips использует, чтобы отметить низкий уровень ртути.
Вот список общих описаний, которые вы увидите в конце номеров деталей:
RS — Быстрый старт
HO — высокий выход
VHO — очень высокая производительность
ECO — с низким содержанием ртути (Sylvania и GE)
ALTO — с низким содержанием ртути (Philips)
SS — Super Saver (Сильвания)
EW — Econo Watt (Philips)
WM — Watt Miser (GE)
ADV — Энергетическое преимущество (Philips)
XPS — повышенная производительность (Sylvania)
Если это все еще звучит для вас как тарабарщина, ничего страшного.Мы уделяем время тому, чтобы по-настоящему понять сложность номеров деталей, чтобы упростить и упростить вашу работу. Свяжитесь со специалистом по освещению для получения дополнительной информации. Или вы всегда можете поискать артикульный номер лампочки в нашем интернет-магазине.
Все, что вам нужно знать о светодиодных лампах
Замена люминесцентных ламп на светодиодные может быть запутанным и пугающим процессом. Мы составили это руководство, чтобы прояснить все тонкости замены люминесцентных ламп на светодиодные ламповые.1) Преимущества светодиодных трубок над люминесцентными лампами
Многие преимущества светодиодных трубок перед люминесцентными лампами описаны достаточно подробно, поэтому мы не будем углубляться в подробности, но три основных преимущества:
- Более высокая эффективность , экономия энергии (до 30-50%)
- Более длительный срок службы (обычно 50 тыс. часов)
- Без ртути
2) Размеры люминесцентных ламп и модернизация светодиодных ламп
Поскольку люминесцентные светильники устанавливаются часто в потолок и подключены непосредственно к электросети, они относительно дороги и их трудно заменить полностью.
В результате часто бывает наиболее экономичным просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу на светодиодную лампу.
Таким образом, важно понимать, какие типы люминесцентных ламп были разработаны, чтобы правильно установить светодиодную лампу на место.
За прошедшие годы производители люминесцентных ламп разработали множество различных размеров и типов.
- T8 4 фута: 4-футовые люминесцентные лампы T8 сегодня являются наиболее часто используемым типом.Их длина составляет 48 дюймов, а диаметр лампы — 1 дюйм.
- T12 4 фута: 4-футовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они такой же длины, как лампы T8, но имеют больший диаметр лампы на 1,5 дюйма.
- T5 4 фута: Четырехфутовые люминесцентные лампы T5, как правило, являются наиболее эффективными, а также одними из новейших типов ламп, представленных в 2000-х годах в США. Обычно они обозначаются T5HO (высокая мощность) и обеспечивают большую яркость, чем их аналоги T8.Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, например, 1 фут, 2 фута и 3 фута, и обычно используются в непотолочных светильниках, таких как настольные лампы.
Трубки T8 и T12 также доступны с другой длиной, например, 8-футовые трубы, но 4-футовые трубы остаются наиболее распространенными типами. Светодиодные ламповые лампы
повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой при модернизации, и имеют те же названия форм-факторов (например,грамм. 4-футовый светодиодный трубчатый светильник T8).
Крепления T8 и T12 обычно имеют одинаковую длину и используют одни и те же штыри, поэтому механически они обычно перекрестно совместимы.
Светильники T5 НЕ совместимы с лампами T8 и T12 из-за их различных размеров штырей и фактической длины.
3) Люминесцентные балласты и модернизация светодиодных ламп
Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагрева. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания, которые можно подключать непосредственно к электросетям.
В светильниках люминесцентных ламп обычно балласт находится внутри светильника, и доступ к нему без снятия светильника с потолка невозможен. Переделку балласта люминесцентных ламп должны производить только те, кто хорошо разбирается в электромонтажных работах.
Source
Люминесцентные лампы T5, T8 и T12 работают немного по-разному и, следовательно, имеют разные типы люминесцентных балластов.
Светодиодные лампы, с другой стороны, работают иначе, чем люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).
Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные ламповые лампы совместимы с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторного подключения проводки. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.
3A) Светодиодная трубка UL типа A — Совместимость с балластом
Обычно конструкция «UL Type A» — эти светодиодные трубчатые лампы совместимы с люминесцентными балластами.Они наиболее просты в использовании, поскольку не требуют переналадки люминесцентного светильника.
Светодиодная трубка UL типа A по существу ведет себя так же, как люминесцентная лампа, и ее легко заменить.
Идеально подходит для: Потребителей, которые не устраивают или предпочитают избегать электромонтажных работ, осветительных установок с высокими затратами на оплату труда электриков
Недостатки : Люминесцентные балласты могут выйти из строя, требуя постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью люминесцентных балластов; более низкий общий электрический КПД из-за балласта.
3B) Светодиодные трубчатые лампы UL типа B — байпас балласта
Светодиодные трубчатые лампы со спецификацией «UL типа B» несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.
Светодиодные трубки UL типа B можно разделить на одно- и двухсторонние.
В односторонней конфигурации используются только два контакта на одном конце трубки (один контакт = ток, один контакт = нейтраль), а два контакта на другом конце электрически не работают и используются только для удерживая лампу на месте.
Для несимметричных конфигураций важно направление установки лампы — неправильная конфигурация может привести к тому, что лампа не загорится, или к потенциально опасному риску возгорания. В односторонних конфигурациях на одном конце трубки обычно имеется наклейка с надписью «AC INPUT» или аналогичной. Некоторые несимметричные конфигурации могут принимать питание с любого конца.
В двусторонней конфигурации два контакта на каждой стороне трубки имеют одинаковую полярность.Следовательно, патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].
Идеально подходит для: инсталляций, в которых возможно изменение электропроводки; более высокая эффективность и более низкие затраты на обслуживание.
Недостатки : требуется комфорт и знания в области электромонтажа и электробезопасности.
3C) Светодиодная трубка UL типа C — дистанционный драйвер
Светодиодные трубки UL типа C относительно редки, но обеспечивают наибольшую гибкость и эффективность для системы освещения.В отличие от светодиодных трубок UL типа B, в них отсутствует светодиодный драйвер, встроенный в светодиодную трубку, и поэтому требуется отдельное устройство светодиодного драйвера, которое должно быть подключено между светодиодной трубкой и электросетью.
Идеально для: минимальных затрат на техническое обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры драйвера светодиодов, такие как регулировка яркости 0-10 В и другие возможности подключения к Интернету вещей.
Недостатки : Требуется больше всего электромонтажных работ, так как люминесцентный балласт необходимо удалить, а затем заменить драйвером светодиода.
3D) Шунтированные и нешунтированные надгробия
Надгробия — это «розетки» или патроны, в которые будут устанавливаться светодиодные ламповые лампы, обеспечивающие как механическую поддержку, так и электрический ток.
Надгробные плиты имеют два электрических контакта, соответствующих двум контактам люминесцентной / светодиодной лампы. Два электрических контакта могут быть:
i) не подключены к какому-либо источнику электроэнергии
ii) один подключен к току, другой подключен к нейтрали
iii) оба подключены к фазе или нейтрали
Сценарий ii) называется без -shunted, в то время как сценарий iii) называется shunted.«Шунтирование» относится к объединению двух отдельных цепей в одну. В результате шунтирования оба контакта надгробного камня имеют одинаковую электрическую полярность.
В общем, люминесцентные светильники, которые никогда не заменялись на светодиоды или балласты с мгновенным запуском , имеют нешунтированные надгробные плиты , в то время как те, которые были заменены на светодиоды или балласты с мгновенным запуском , могут иметь шунтированные надгробные плиты .
Иногда надгробные плиты шунтируются снаружи, как показано на фотографии выше, где вводы проводов открыты только с одной стороны.Однако в некоторых случаях надгробные плиты можно шунтировать изнутри, когда вводы проводов с обеих сторон открыты, но соединены внутри надгробия.
Поскольку некоторые надгробные плиты внутренне шунтируются, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь укажет на шунтированные надгробные плиты.
3E) Определите, совместим ли ваш светодиодный трубчатый светильник с шунтированной или нешунтированной конфигурацией надгробных плит.
Если ваш светодиодный трубчатый светильник является односторонним, он НЕ совместим с шунтированными надгробиями.Это связано с тем, что каждый из двух контактов в надгробной плите должен иметь противоположную полярность, чтобы однотактный светодиодный ламповый светильник работал. Однако в случае шунтированного надгробия это невозможно из-за внутреннего короткого замыкания.
Если у вас шунтированные надгробия, вам нужно будет перемонтировать или заменить их и подключить в соответствии со схемой проводки производителей односторонних светодиодных трубок.
Если ваша светодиодная трубка является двусторонней, она, вероятно, совместима как с шунтированными, так и с шунтированными надгробиями.Причина в том, что два контакта на каждом конце светодиодной трубки рассчитаны на одинаковую полярность, поэтому, шунтируются они или нет, не должно влиять на окончательную результирующую схему.
Имейте в виду, что в этом разделе обсуждается, является ли само надгробие шунтированным или не шунтируемым — обязательно правильно подключите провода к надгробной плите, чтобы они соответствовали электрической схеме производителя, чтобы обеспечить безопасную установку.
3F) Что делать, если вы не хотите обо всем этом беспокоиться?
Установка светодиодной трубки неправильного типа может привести к преждевременным отказам и потенциально опасным коротким замыканиям и пожару.
Мы рекомендуем искать светодиодные лампы, которые совместимы с любой из потенциальных электрических конфигураций люминесцентного светильника — например, светодиодные лампы 3-в-1 Waveform Lighting T8.
Обычно называемые совместимыми 3-в-1, эти светодиодные трубки совместимы с любой из следующих конфигураций:
i) Без снятия люминесцентного балласта (UL типа A / совместимость с балластом)
ii) С удалением или обходом люминесцентного балласт (UL тип B / байпас балласта) и шунтированные или нешунтированные надгробные плиты (двусторонние)
iii) с удалением или обходом флуоресцентного балласта (UL тип B / байпас балласта) и нешунтированные надгробные плиты (односторонние)
4) Фотометрические характеристики светодиодных ламп — цветовая температура (CCT), люмены и индекс цветопередачи (CRI)
Обычно называемые основными фотоэлектрическими характеристиками, также важно, чтобы качество излучаемого света было таким же или превышало качество вашего нынешнего люминесцентного освещения.
Коррелированная цветовая температура (CCT)
Большинство люминесцентных ламповых ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, поскольку они считаются наиболее подходящими для розничной торговли и офисных помещений соответственно. Однако за последние годы многие разработки люминесцентных ламп позволили использовать широкий диапазон цветовых температур.
Точно так же доступны светодиодные трубчатые лампы с широким диапазоном цветовых температур. Как правило, внешний вид светодиодных ламп и люминесцентных ламп с одинаковым рейтингом цветовой температуры будет одинаковым.
Световой поток
Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является лучшим показателем для определения яркости лампы.
Лучший способ сравнить яблоки с яблоками — это сравнить значение светового потока люминесцентной лампы со светодиодной трубкой. Обычно люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.
Одна вещь, которую следует отметить в светодиодных ламповых лампах, заключается в том, что они имеют тенденцию направлять свет вниз, а не на полные 360 градусов в люминесцентных лампах.Следовательно, при установке в потолочный светильник светодиодный трубчатый светильник может обеспечить более полезный световой поток, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.
Индекс цветопередачи (CRI)
Индекс цветопередачи (CRI) измеряет степень, в которой цвета объектов выглядят точными и точными под источником света. Большинство люминесцентных ламп имеют индекс цветопередачи около 80, и большинство светодиодных ламп также имеют индекс цветопередачи около 80. 80 CRI приемлем для большинства приложений, но для улучшенного качества цвета и сред, где цветовое восприятие важно, ищите более высокий рейтинг CRI в светодиодной трубке.
5) Стоимость и финансирование светодиодных трубок
Наконец, мы немного поговорим о соображениях стоимости при покупке светодиодных трубок. В последние годы цена на светодиодные трубчатые лампы снизилась до уровня, позволяющего конкурировать с люминесцентными лампами, поэтому закупочная цена ламп делает светодиодные ламповые лампы очень привлекательным вариантом.
Если, однако, выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на ремонт электрической проводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности изменения проводки, необходимой для люминесцентного светильника.Как правило, на каждый 4-ламповый люминесцентный светильник у квалифицированного электрика может уйти 15-25 минут.
Если предположить, что электрику, заряжающему 100 долларов в час, требуется час, чтобы завершить перемонтаж трех люминесцентных светильников с 4 лампами, мы можем рассчитать затраты на рабочую силу более 8 долларов на лампу. Вы можете увидеть, как затраты на рабочую силу быстро увеличивают первоначальную стоимость проекта, добавляя привлекательности светодиодных ламповых светильников, совместимых с UL типа A.
Подсчитайте, сколько затрат на электроэнергию и техническое обслуживание сэкономят светодиодные ламповые лампы, и определите период окупаемости.Как правило, чем короче, тем лучше!
Также следует учитывать гарантийные условия производителя. В идеале период окупаемости короче гарантии, так как таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию затрат при использовании светодиодных ламп.
Освещая опасности, связанные с люминесцентными лампами
Компактные люминесцентные лампы, давно рекламируемые защитниками окружающей среды как более эффективная и долговечная альтернатива лампам накаливания, которыми освещаются дома более века, сталкиваются с сопротивлением со стороны мусорной промышленности официальные лица и некоторые ученые-экологи, которые предупреждают, что ядовитые внутренности луковиц представляют большую угрозу для здоровья и окружающей среды, чем считалось ранее.
Флуоресцентные лампы — изогнутые спиральные лампы, которые генерируют свет за счет нагрева газов в стеклянной трубке — обычно считаются потребляющими более чем на 50 процентов меньше энергии и служат в несколько раз дольше, чем лампы накаливания.
Когда несколько лет назад люминесцентные лампы впервые попали на полки магазинов, потребители жаловались на производимый ими громкий шум, резкий свет, голубоватый цвет, неуклюжую форму и долгое время, необходимое для их нагрева.
С тех пор лампы, известные как КЛЛ, были модернизированы, и строгие правительственные правила помогли решить большинство этих проблем.Но хотя лампы чрезвычайно энергоэффективны, одна проблема никуда не делась: все КЛЛ содержат ртуть, нейротоксин, который может вызывать повреждение почек и головного мозга.
Количество крошечное — около 5 миллиграммов, или едва покрывает кончик ручки, — но этого достаточно, чтобы заразить до 6000 галлонов воды сверх безопасных для питья уровней, экстраполированных на основе исследования Стэнфордского университета по ртути. Даже новейшие лампы, рекламируемые как «с низким содержанием ртути», могут загрязнить более 1000 галлонов воды сверх безопасных уровней.
Нет никаких сомнений в том, что люминесцентные лампы в целом экономят энергию и уменьшают загрязнение окружающей среды в целом. Средняя лампа накаливания длится от 800 до 1500 часов; спиральная люминесцентная лампа может работать до 10 000 часов. По данным Агентства по охране окружающей среды США, всего за год с начала 2007 года в Калифорнии было приобретено 9 миллионов люминесцентных ламп, что предотвратило выброс 1,5 миллиарда фунтов углекислого газа по сравнению с традиционными лампами.
«Их использование фактически снижает общие выбросы в окружающую среду, даже несмотря на то, что они содержат в себе незначительное количество ртути», — сказал Марк Кохорст, старший менеджер по окружающей среде, здоровью и безопасности Национальной ассоциации производителей электрооборудования.
Общественность, агентства плохо осведомлены о рисках
Пока в лампе содержится ртуть, КЛЛ совершенно безопасны. Но в конечном итоге любые лампочки — даже КЛЛ — ломаются или перегорают, и большинство потребителей просто выбрасывают их в мусорное ведро, сказала Эллен Силбергельд, профессор наук о здоровье окружающей среды в Университете Джона Хопкинса и редактор журнала Environmental Research.
«Это огромное количество ртути, которое в настоящее время будет попадать в поток отходов без предварительной подготовки», — сказала она.
Производители и Агентство по охране окружающей среды заявляют, что сломанные КЛЛ необходимо обрабатывать осторожно и перерабатывать, чтобы ограничить опасные пары и распространение ртутной пыли. Но, как обнаружила Брэнди Бриджес из Эллсуорта, штат Мэн, бывает трудно найти руководящие принципы, как это сделать.
«Это была просто извивающаяся лампочка, к которой я потянулся, чтобы поменять», — сказал Бриджес. «Когда лампочка ударилась об пол, она разбилась.
Когда Бриджес начал обзванивать местные правительственные учреждения, чтобы узнать, что делать, «я была потрясена, увидев, насколько неинформированными были буквально все, с кем я разговаривала», — сказала она. «Даже наш собственный токсиколог не знал, что мне сказать».
В конце концов штат направил ее в частную фирму, занимающуюся уборкой помещений, которая, по оценке, оценила содержание ртути в 2000 долларов. После того, как Бриджес публично пожаловалась на ее затруднительное положение, государственные чиновники изменили свою рекомендацию: просто выбросьте ее в мусорное ведро, сказали они.
Разбила лампочку? Пять шагов для очистки
Согласно EPA, это был неправильный ответ. Он предлагает подробную 11-шаговую процедуру, которой вы должны следовать: Проветрите комнату в течение четверти часа. Носить перчатки. Упакуйте мусор в два мешка. Используйте изоленту, чтобы снять остатки с ковра. Не пользуйтесь пылесосом, так как это только усугубит проблему. В следующий раз, когда вы будете пылесосить это место, немедленно выбросьте пылесос.
В целом, однако, EPA одобряет использование люминесцентных ламп, ссылаясь на их экономию энергии.Силбергельд также не препятствует их использованию из-за их экономии энергии, но она сказала, что EPA может посылать смешанные сигналы сбитым с толку потребителям.
«Это своего рода ирония в том, что, с одной стороны, агентство говорит:« Не волнуйтесь, это очень небольшое количество ртути ». Затем у них есть целая страница [инструкции], как действовать в ситуации, если вы сломай одну, — сказала она.
Ограниченные возможности для безопасной переработки
Проблема утилизации на этом не заканчивается. В идеале сломанные лампы и их остатки следует утилизировать на предприятии, разрешенном для обращения с люминесцентными лампами, но такие объекты встречаются нечасто.
Калифорния — один из семи штатов (Миннесота, Огайо, Иллинойс, Индиана, Мичиган и Висконсин), в которых запрещено выбрасывать люминесцентные лампы как обычные отходы. И все же количество квалифицированных предприятий по переработке отходов ограничено примерно одним на округ. В других штатах сбор КЛЛ проводится только в определенное время года — например, два раза в год в округе Колумбия и только один раз в год на большей части территории Джорджии.
На самом деле квалифицированных мест для переработки КЛЛ настолько мало, что крупнейшим переработчиком люминесцентных ламп в Америке является мебельная сеть Ikea.
«Я думаю, что сотни миллионов [КЛЛ] будут находиться на свалках по всей стране», — сказал Леонард Уорт, глава сертифицированного предприятия Fluorecycle Inc. в Инглесайде, штат Иллинойс.
Попав на свалку, луковицы могут лопнуть, даже если они правильно упакованы, заявила Ассоциация твердых отходов Северной Америки. Отсюда ртуть может попадать в почву и грунтовые воды, а ее пары могут распространяться по воздуху, потенциально подвергая рабочих воздействию токсичных уровней яда.
Промышленность, работающая над более безопасными лампами
Кохорст из группы производителей электротехники признал, что утилизация была сложной проблемой. Но он сказал, что люминесцентные лампы настолько энергоэффективны, что их полная безопасность стоит времени и денег.
«Это отличный продукт, и они будут продолжать решать наши энергетические проблемы, и постепенно мы будем искать решение и для их утилизации», — сказал Кохорст.
А пока производители ламп накаливания не сдаются без боя.
General Electric Corp., крупнейший в мире производитель традиционных лампочек, заявила, что к 2010 году она надеется выпустить на рынок новую высокоэффективную лампу накаливания, которая будет в четыре раза эффективнее, чем сегодняшняя 125-летняя технология. Он сказал, что такие лампы будут близко конкурировать с люминесцентными лампами по эффективности, без ртути.
(Msnbc.com является совместным предприятием Microsoft Corp. и NBC Universal, которая является подразделением General Electric.)
Однако, если проблема утилизации должна быть решена, скорость, по-видимому, потребуется.По данным отрасли, в прошлом году потребители купили более 300 миллионов КЛЛ, но, возможно, они просто обменивают одну проблему (низкая энергоэффективность) на другую (опасные материалы на миллионы фунтов, уходящие прямо в землю).
«Лампа одна, ну и что? Десять ламп, ну и что? Миллион ламп — это что-то, — сказал Уорт из Fluorecycle.
«Сто миллионов ламп? Теперь это совсем другая игра ».
Отремонтируйте балласт люминесцентного света за 5 минут с помощью наших советов
За два дня до Дня благодарения я вошел в нашу прачечную, чтобы постирать нижнее белье, и заметил, что свет не работает.
После короткой фразы из трех слов (используйте свое воображение) у меня начались воспоминания о том, что привело к этому моменту времени.
Во-первых, свет в нашей прачечной был с трудом включиться в течение нескольких дней до этого.
Тогда просто перестал работать вообще .
Если вы дадите мне 5 минут, я покажу вам, как это исправить, и вы сэкономите от 75 до 90 долларов, если сделаете это самостоятельно. Давайте начнем!!
Начало работы: как проверить, что ваш балласт люминесцентного света сломан
Для этого проекта вам понадобятся всего три вида инструментов:
Одно свидетельство того, что ваш балласт является причиной неработающего люминесцентного света лампочки с трудом включаются.
Как я уже сказал во вступлении, мы заметили, что это происходит в течение 3-4 недель.
Хороший способ проверить, что ваш балласт является виновником, — включить детектор напряжения и подержать его рядом с проводами, подающими питание на балласт.
Если питание идет на балласт, а к люминесцентным лампам ничего не поступает, это показатель того, что балласт мертв — к сожалению, очень похоже на крутого старичка по имени Синий в старой школе (для всех вас, поклонников Уилла Феррелла, Синий персонаж умирает во время, кхм, борьбы !!)
Как удалить старый балласт и светПрежде чем делать что-либо еще, отключите цепь, которая подает питание на свет.
Затем с помощью детектора напряжения еще раз проверьте, что на свет не подается электричество. Большое спасибо Марку за то, что он напомнил мне, что я забыл добавить этот СУПЕР ВАЖНЫЙ совет. Но именно поэтому у меня есть такие замечательные фанаты, как вы, которые ловят мою рассеянность !!!!
Всего несколько винтов крепят балласт к люминесцентному свету.
Удалите эти винты отверткой, но не выбрасывайте их в мусор. В первую очередь потому, что вы можете не получить новости с винтами с новым балластом.
Вы можете удалить балласт до или после снятия люминесцентной лампы с потолка.
Чтобы не разбить стекло по всему полу, я настоятельно рекомендую снять люминесцентные лампы. Они прикреплены к балласту, и вам придется отсоединить заглушку.
Но будьте осторожны, как вы увидите на видео, на этом этапе я чуть не сломал лампочку. Иногда я такой болван.
Только два винта крепят люминесцентный светильник к распределительной коробке.Используйте отвертку, чтобы ослабить эти винты, но помните, что свет будет немного падать с потолка.
Сдвиньте раму светильника и снимите ее с винтов распределительной коробки.
На этом этапе сделайте снимок существующей проводки . Это даст вам ссылку и поможет с подключением нового балласта.
Если вы не особенно сильны или у вас слабые плечи, попросите друга или родственника помочь с этой частью.
Пусть они держат свет, пока вы отключаете балласт от распределительной коробки.Или, если вам действительно не нравится электричество или ваш друг / родственник (шутка), вы можете вместо этого подержать свет и позволить кому-то другому его отключить.
Ослабьте все гайки проводов. Мне нравится разбирать черные или горячие провода, затем белые или нулевые провода и, наконец, землю. Мне просто легче делать это в таком порядке.
Вытяните балластные тросы из рамы.
Вот как просто удалить балласт люминесцентного света.
Добавление нового балласта к флуоресцентному светуВам нужно будет взять старый балласт с собой в строительный магазин.Было бы неплохо позвонить и узнать, есть ли у них на складе подходящий балласт.
Я обзвонил несколько мест, где не было необходимого мне балласта. И на самом деле, с купленным балластом у меня все же возникли небольшие проблемы (поясняю в конце видео).
Установите новый балласт на раму люминесцентного светильника и затяните его винтами, которые вы сохранили от старого балласта.
Проведите черный, белый и зеленый провода нового балласта через отверстие в фонаре.
Попросите друга или родственника подержать фонарь, пока вы подключаете его к распределительной коробке. Серьезно, мне пришлось позвать жену в прачечную, чтобы помочь. Мне было плохо, что ей пришлось держать свет, пока я возился с проводами.
Но вот в чем суть брака — помогать друг другу через болезнь или здоровье !!
Если у вас есть перекрученные провода, как на картинке ниже, отрежьте их комбинированными инструментами для зачистки и снимите 3/4 дюйма изоляции.
Подключите новый балласт таким же образом, как и старый. На этот раз я рекомендую сначала подключить заземление, затем нейтраль (белый провод) и, наконец, провод под напряжением (черный цвет).
Закручивайте гайку для проводов до тех пор, пока соединение между проводами от потолка и балластом не станет надежным.
Вставьте все провода обратно в распределительную коробку как можно аккуратно.
Наденьте рамку люминесцентной лампы на винты, оставленные в распределительной коробке. Затяните винты, добавьте люминесцентные лампы и замените плафон.
БАМ !!!! Готово.
Вот мое пошаговое видео-руководство для вашего удовольствия от просмотра. Это покажет вам, насколько легко заменить балласт, по крайней мере, я на это надеюсь !!
Если вы можете заменить выключатель света или розетку, вы определенно можете заменить старый неработающий балласт.
Как я уже сказал в начале, вы сэкономите от 75 до 90 долларов, сделав это самостоятельно. Несколько лет назад я заплатил нашему электрику, чтобы он сделал аналогичный ремонт при аренде, и вот сколько это была плата.
И по праву !! Но мне нравится копить деньги на список покупок, который, кажется, растет каждую неделю.
Что дальшеЕсли вы устанавливаете другие электрические устройства, у нас есть несколько руководств о том, как подключить выключатель света, как подключить диммер и как установить розетки GFCI в ванных комнатах.
Как всегда, спасибо за чтение, просмотр и участие в нашем замечательном сообществе.
Задайте свои вопросы ниже, и мы будем рады помочь.
Ура,
Лампа накаливания, да. Флуоресценция, мы увидим.
Что еще более важно, лампа накаливания воздействует на красный, или теплый, конец цветового спектра. Флуоресценция работает на противоположном конце, с холодным синим. Лампа накаливания горит теплом сиянием, словно раскрасневшееся счастливое лицо. Когда тускнеет, он тлеет, как очаг. Флуоресцентный свет покрывает поверхность прохладной, как пепел, в тусклом свете выглядит бледной.И не все лампочки потускнеют.
Но самой большой неудачей флуоресцентного света в завоевании дома может быть его собственный большой успех, завоевавший рабочее место и другие коммерческие сферы. У людей ассоциации с ним не только плохие, но и очень плохие. Любой, кто когда-либо сидел при плоском люминесцентном свете в кабинете офиса, приемной, правительственном бюро, дешевом ресторане или грязном мотеле, прекрасно это понимает. Вы приравниваете флуоресцентный свет к своему начальнику, продлению лицензии, несварению желудка и разводу.Не красивые закаты, красное вино, закуски у камина и ужины при свечах. «Накаленный» вечер.
Честно говоря, за 150 с лишним лет люминесцентный свет улучшился. «Раньше он гудел, гудел, мерцал, это выглядело действительно как институт», — сказал Рассел Лесли, профессор Политехнического института Ренсселера в Трое, штат Нью-Йорк, и заместитель директора его Исследовательского центра освещения. «Технологии преодолели все эти проблемы». Тем не менее, он добавил о люминесцентных лампах в домах, «несмотря на все эти усилия, проникновение не было огромным.
Wal-Mart считает, что улучшение качества света компактных люминесцентных ламп и снижение цен за последние пять лет привлечет клиентов, ищущих долгосрочной экономии. Лампочки сейчас обычно стоят от 2 до 4 долларов; лампы накаливания обычно стоят от 25 до 60 центов.
Профессор Лесли сказал, что, по его мнению, сопротивление большинства людей находится в уме.
«С современными технологиями вы не сможете различить разницу, если не увидите лампочку», — сказал он.«Мы сделали тесты». Компактные люминесцентные лампы с тугой скрученной трубкой выглядят как лучевые пушки, особенность субботнего вечера с другой планеты. Вы чувствуете, что ставите дом на охрану, а не зажигаете его, когда ввинчиваете их в лампы, как это сделал я, и свет на столе был приятным, спокойным и мягко клиническим, как будто вы находитесь напротив врача на Парк-авеню. .
Переработка и утилизация КЛЛ и других ламп, содержащих ртуть | Компактные люминесцентные лампы (КЛЛ)
EPA рекомендует потребителям воспользоваться доступными местными вариантами утилизации КЛЛ, люминесцентных ламп и других ламп, содержащих ртуть, и всех других опасных бытовых отходов, а не выбрасывать их вместе с обычным бытовым мусором.
На этой странице:
Преимущества утилизации КЛЛ
Переработка предотвращает выброс ртути в окружающую среду. КЛЛ и другие люминесцентные лампы часто ломаются, когда их бросают в мусорный бак, мусорный бак или уплотнитель, либо когда они попадают на свалку или мусоросжигательную печь. Узнайте больше о КЛЛ и ртути.
- Другие материалы в лампах используются повторно. Переработка КЛЛ и других люминесцентных ламп позволяет повторно использовать стекло, металлы и другие материалы, из которых состоят люминесцентные лампы.Практически все компоненты люминесцентной лампы могут быть переработаны.
- В вашем регионе может быть запрещено утилизация и / или требовать переработки. Некоторые штаты и местные юрисдикции имеют более строгие правила, чем Агентство по охране окружающей среды США, и могут потребовать, чтобы вы утилизировали КЛЛ и другие ртутьсодержащие лампочки. Посетите search.Earth911.com Exit, чтобы связаться с местным агентством по сбору мусора, которое сообщит вам, существует ли такое требование в вашем штате или местности.Нам известно, что в следующих штатах запрещено выбрасывать ртутьсодержащие лампы на свалки: Следующие ссылки выходят с сайта Выход
Начало страницы
Где утилизировать КЛЛ
Короткий ответ: посетите search.Earth911.com Выйдите, чтобы узнать.
Более длинный ответ: Переработка при / использовании:
Обратитесь в местное агентство по сбору мусора Посетите поиск . Earth911.com Exit, чтобы найти графики сбора в вашем районе или места высадки, если сборы у обочины недоступны. Обратите внимание, что агентства по сбору мусора:- предоставляют услуги, которые обычно бесплатны, хотя некоторые могут взимать небольшую плату.
- иногда собирают опасные бытовые отходы только один или два раза в год, поэтому жителям придется держать свои лампочки до тех пор, пока не начнется сбор. Другие агентства по сбору платежей предоставляют услуги по сбору платежей в течение всего года.
- может также собирать краски, пестициды, чистящие средства или батарейки.
- обычно принимает отходы только от жителей, хотя некоторые программы сбора включают также и малые предприятия.
Многие магазины бытовой техники и другие розничные продавцы предлагают утилизацию в магазинах.
Посетите search.Earth911.com Выйдите, чтобы найти магазины в вашем районе, или просмотрите список ниже.
Обязательно уточняйте в магазине перед тем, как отправиться в путь; не все магазины в региональных или общенациональных сетях могут участвовать, а некоторые магазины могут утилизировать только определенные типы ламп (например, магазин может утилизировать КЛЛ, но не 4-футовые люминесцентные лампы).
Следующие ссылки выходят с сайта ВыходУзнайте об услугах обратной связи
Некоторые производители ламп и другие организации продают предварительно маркированные комплекты для утилизации, которые позволяют отправлять использованные лампы по почте в центры утилизации. Стоимость каждого комплекта включает стоимость доставки в центр утилизации. Вы заполняете комплект старыми лампочками, запечатываете его и приносите на почту или оставляете почтовому перевозчику. Веб-сайты, которые предоставляют дополнительную информацию об услугах обратной почты.
Следующие ссылки выходят с сайта ВыходОбратите внимание
- U.S. EPA не одобряет, не рекомендует, не сертифицирует, не разрешает и не одобряет эти услуги.
- Могут существовать и другие подобные услуги, о которых нам не известно.
- Мы предоставляем эти ссылки только для удобства наших посетителей.
Если ваш государственный или местный природоохранный орган разрешает вам выбрасывать использованные или сломанные КЛЛ в обычный бытовой мусор, запечатайте лампу в полиэтиленовом пакете и поместите ее в наружный мусор для следующего обычного сбора мусора.
Опасны ли компактные люминесцентные лампы?
Лампочки постоянно ломаются. Так почему же одна сломанная лампочка в доме в штате Мэн заставила Департамент охраны окружающей среды штата направить домовладельца к специалисту по дезинфекции?
Ответ кроется в типе сломавшейся лампочки — компактная люминесцентная лампочка — и в том, что было внутри этой лампочки. Компактные флуоресцентные лампы, как и их трубчатые флуоресцентные предшественники, содержат небольшое количество ртути — обычно около пяти миллиграммов.Ртуть важна для способности люминесцентной лампы излучать свет; ни один другой элемент не оказался столь же эффективным.
Ртуть, которую иногда называют ртутью, не менее эффективна для включения белого света, но также очень токсична. Это особенно вредно для мозга как плода, так и детей. Вот почему чиновники ограничили или запретили его использование в приложениях от термометров до автомобильных и термостатических переключателей. (Один переключатель термостата, который все еще распространен во многих домах, может содержать 3000 миллиграммов (0.1 унция) ртути, или целых 600 компактных люминесцентных ламп.)
Проблема возникает, когда лампа выходит из строя. Ртуть выделяется в виде пара, который можно вдыхать, и в виде мелкого порошка, который может оседать на ковре и других тканях. По крайней мере, один случай отравления ртутью был связан с флуоресцентными лампами: статья 1987 года в журнале Pediatrics описывает 23-месячного ребенка, который потерял в весе и сильно высыпал после того, как коробка с восьмифутовыми (2,4-метровыми) трубчатыми луковицами сломалась. игровая площадка.
Государственные и федеральные правительственные агентства говорят, что поломки, хотя и заслуживают осторожности, обычно можно недорого устранить с помощью хозяйственных товаров.(В случае штата Мэн штат подтверждает предоставление направления, но настаивает на том, что домовладельца проинформировали о том, что в таком шаге нет необходимости.)
Джим Берлоу, директор отдела минимизации и управления опасными отходами Агентства по охране окружающей среды США (EPA), рекомендует начать с открытия окон и выйти наружу. «Любые проблемы часто решаются по большей части за счет быстрого проветривания помещения», — говорит он. «Выведите всех людей и домашних животных из комнаты на 15 минут и дайте комнате проветриться.Если у вас есть система центрального отопления или HVAC [система отопления, вентиляции и кондиционирования], вы не хотите, чтобы она всасывала дым, поэтому выключите ее ».
Важно не прикасаться к тяжелому металлу. .После проветривания комнаты большие части лампы следует зачерпнуть с твердых поверхностей жесткой бумагой или картоном или снять с коврового покрытия в перчатках, чтобы избежать контакта. Используйте липкую ленту или клейкую ленту, чтобы собрать более мелкие фрагменты; затем, на твердых поверхностях протрите участок влажным бумажным полотенцем или влажной салфеткой.Все материалы следует поместить в герметичный полиэтиленовый пакет или, что еще лучше, в стеклянную банку с металлической крышкой.
«Если он попадет в банку, это неплохая защита», — заявляет Берлоу. «Мы обнаружили, что пластиковые пакеты на самом деле не содержат паров ртути, поэтому, безусловно, если у вас есть пластиковый пакет, выньте его на улицу, когда закончите». Как правило, следует избегать использования пылесосов или веников, поскольку они могут распространить ртуть в другие части дома.
Утилизировать неповрежденные луковицы тоже может быть головной болью.Во многих регионах незаконно выбрасывать флуоресцентные лампы вместе с обычным мусором, но ближайший пункт переработки или возврата может находиться за много миль. (И, учитывая количество бутылок и банок, которые попадают на свалки, несмотря на широкое распространение программ рециркуляции обочины, кажется вероятным, что любой барьер для рециркуляции приведет к относительно низким темпам утилизации; в 2004 году Ассоциация переработчиков освещения и ртути оценила уровень утилизации ртутных ламп в жилых домах составляет 2 процента.) Многие предприятия по переработке бытовых отходов и некоторые поставщики принимают флуоресцентные лампы; EPA и Earth 911 поддерживают онлайн-каталоги мест сбора.Среди крупных продавцов люминесцентных ламп IKEA предлагает бесплатно забрать компактные люминесцентные лампы в свои магазины.
«Мы в первую очередь предпочитаем не бросать их на свалки», — говорит Берлоу. «Переработка действительно замыкает круг в этом вопросе, насколько это возможно прямо сейчас. Но, с другой стороны, мы также не видим огромных рисков, связанных с их попаданием на свалки».
А компактные люминесцентные лампы фактически уменьшают загрязнение ртутью из крупнейшего источника в США: угольных электростанций.«Вероятно, самое важное, что нужно людям для подключения к компактным флуоресцентным лампам, — это экономия значительного количества энергии», — добавляет Берлоу. «Мы говорим о сокращении от двух третей до трех четвертей энергии, связанной с освещением».
Джеймс Дакин, старший инженер-консультант GE Lighting в Кливленде, говорит, что замена освещения без использования ртути может быть в разработке: светодиоды (СИД) быстро развиваются. «Светодиоды, возможно, являются наиболее многообещающей альтернативой, не содержащей ртути, — говорит он, — но в настоящее время им не хватает общего компромисса между эффективностью / цветом / стоимостью.
