Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Требования к монтажу и обозначениям нулевых шин отражены в ПУЭ в пунктах 1.1.29-1.1.31 (см. Главу 1.1). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

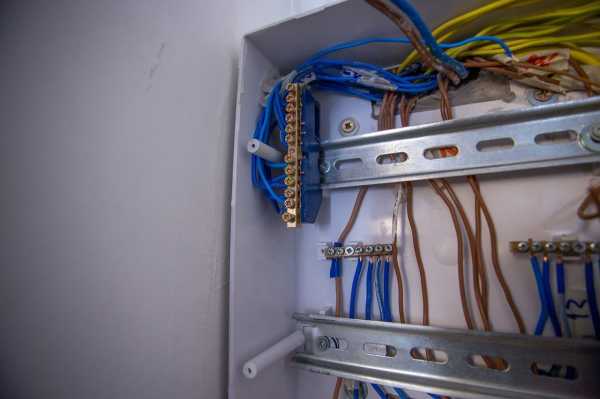

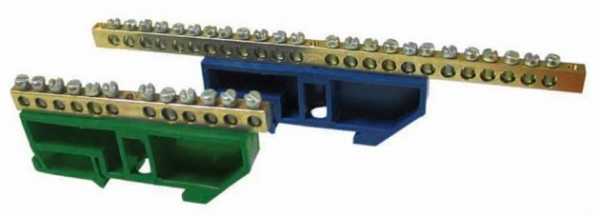

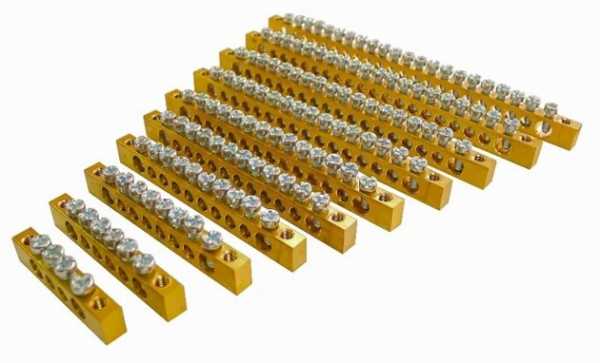

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

  1. Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
  2. Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
  3. Значительно повысить эффективное использование защитных автоматических устройств.
  4. Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.
  5. Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин. Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

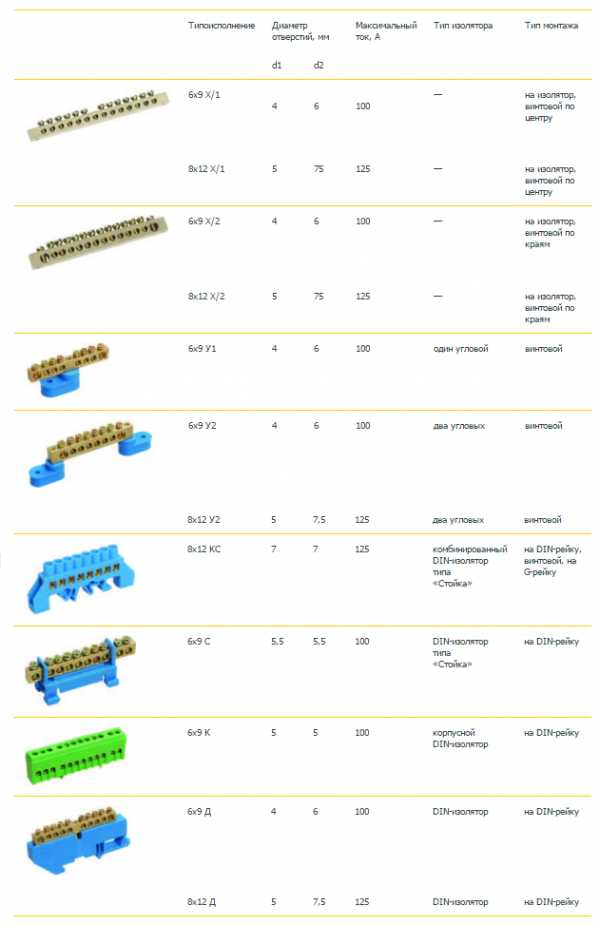

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Наверняка вы не знаете:

samelectrik.ru

Шина (энергосистема) — Википедия

У этого термина существуют и другие значения, см. Шина.

Шина — проводник с низким сопротивлением. Термин «шина» не распространяется на геометрическую форму, габариты или размеры проводника[1]. В низковольтных электрических установках шины используют для подсоединения нескольких отдельных электрических цепей. В высоковольтных установках шинами, как правило, соединяют друг с другом высоковольтные устройства в тех местах, где требуется низкое активное и реактивное сопротивление; это позволяет существенно сократить площадь установки, расход материала и трудозатраты. В открытых установках — электрических подстанциях и высоковольтных распределительных устройствах — шины могут эксплуатироваться на открытом воздухе без защитных кожухов. Жёсткие шины изготавливают из меди, стали или алюминия, в форме пластин (полосок), прутков и профилей трубчатого, прямоугольного или иного сечения. Гибкая шина может представлять собой металлическую пластину из меди (или комплект пластин) или кабельное изделие из скрученных жил. Шины могут выпускаться оголёнными или в защитной оболочке.

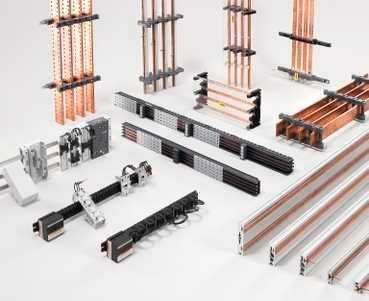

Шинопровод представляет собой устройство из неизолированных или изолированных проводников, изоляторов и конструкций, которые служат для передачи и распределения электроэнергии в производственных помещениях, на территориях промышленных предприятий и т. д. По сравнению с обычными видами электропроводок шинопроводы имеют высокую надёжность электроснабжения и меньшие затраты времени и средств при монтажных работах, они дают возможность переместить в цехе электроприемники в любое место и безопасно отсоединить и присоединить их без перерыва в электроснабжении других электроприемников. Кроме того, они занимают мало места и не требуют особого ухода. Наибольшее распространение шинопроводы получили в установках до 1 000 В в виде комплектных магистральных или распределительных линий. Наряду с этим в устройствах 6, 10, 35 кВ кабельные и обычные шинные магистрали также стали заменяться комплектными шинопроводами. Их устанавливают на электростанциях (в блоке генератор—трансформатор), на крупных подстанциях (в качестве шинных магистралей), на промпредприятиях (для питания энергоемких установок) и др.

Конструкция шинопровода зависит от размеров шин, их формы и взаимного расположения, типа изоляторов и способа защиты шин от воздействия окружающей среды. Шинопроводы могут быть открытыми (неизолированные шины на опорных изоляторах) или закрытыми, с изоляционным или металлическим корпусом. Наибольшее применение комплектные закрытые шинопроводы находят в сетях низкого напряжения. В шинопроводах чаще всего используют плоские алюминиевые шины. Шинопроводы различных серий и типов комплектуются из отдельных секций различной конфигурации. Секции могут быть прямые, угловые, ответвительные и другой формы. В состав комплектного шинопровода, кроме секций могут входить: ответвительные коробки, содержащие защитную аппаратуру ответвлений; переходные узлы для соединения между собой шинопроводов различного типа и другие конструктивные элементы.

По назначению шинопроводы подразделяют на магистральные, распределительные, осветительные и троллейные.

Магистральные шинопроводы

Магистральными называются шинопроводы, предназначенные для сооружения магистральных линий, связи подстанций по стороне низкого напряжения, для питания распределительных шинопроводов, распределительных пунктов, отдельных крупных электроприемников напряжением до 1 000 В частотой 50 Гц. Шинопроводы представляют собой комплектную электрическую сеть, состоящую из конструкций для крепления и отдельных секций, соединяемых между собой предусмотренным способом. Они изготавливаются отдельными секциями нормализованной длины — прямые и фигурные (угловые и ответвительные), что позволяет собрать шинопровод любой конфигурации.

В зависимости от РУНН снимающего напряжение монтируются различные концевые фланцы.

Распределительные шинопроводы

Распределительные шинопроводы – это шинопроводы с меньшими номинальными токами (обычно 250, 400, 630 А) и большим числом ответвлений. Служат для непосредственного присоединения к ним электроприемников.

Для предотвращения случайных механических повреждений распределительные шинопроводы прокладывают на высоте 2,5 – 3м от пола, с использованием следующих вариантов крепления:

— непосредственное крепление к потолку;

— подвешивание к потолку или фермам при помощи жёстких подвесок;

— непосредственное крепление к стене или колоннам здания;

— опирание на опоры, прикреплённые к полу

Осветительные шинопроводы

 применяют для подключения осветительных приборов или потребителей небольшой мощности и выпускают на токи от 25 до 40 А.

Троллейные шинопроводы

применяют для питания цеховых электроприемников подвижного состава (например, кранов, кран-балок, монорельсовых дорог, напольных тележек, установок для раскроя тканей) и выпускают на токи от 35 А до 1 кА.

Достоинства шинопроводов. Основными достоинствами шинопроводов являются:

·          простота монтажа;

·          гибкость в эксплуатации – в отличие от кабельных, шинные системы можно легко изменять, дополнять или переносить в другое помещение, здание и устанавливать заново без особых капитальных затрат;

·          компактность конструкции, простота осмотра и высокая эксплуатационная надёжность;

·          шинопроводы в меньшей степени горючи по сравнению с обычными силовыми кабелями.

К недостаткам шинопроводов можно отнести их более высокую стоимость по сравнению с кабелями. Однако, если сравнивать вцелом проект системы электроснабжения с использованием шинопроводов и кабельных линий, учитывая затраты на выполнение монтажных работ и эксплуатационные расходы, то применение шинопроводов выглядит экономически оправданным.

Токопроводящее устройство, состоящее из шин, установленных на опорах из изоляционного материала в каналах, коробах или подобных оболочках, и оснащённое установочно-соединительной арматурой, называется шинопроводом. Шинопроводы могут быть устроены на месте установки из разрозненных элементов или собраны из модульных секций шинопровода заводского изготовления.

Шинопровод может состоять из следующих элементов:

  • прямые секции с узлами ответвления или без них;
  • секции для изменения положения фаз, разветвления, поворота, а также вводные и переходные;
  • секции ответвлённые.
  • Внутри распределительного шкафа: шина с отводками, защищаемыми плавкими вставками. Сверху справа — главный автоматический выключатель.

  • Шинопровод тока промышленной частоты и подключенные к нему предохранители в шкафу. Цвета шин соответствуют стандартам СССР.

  • Шинопровод тока промышленной частоты и подключенные к нему автоматические выключатели в шкафу. Цветовая маркировка шин соответствуют стандартам СССР.

  • Шинопровод тока промышленной частоты в шкафу. Выполнена разводка на комплектные предохранители. Ввод и шины защищены от касания изоляционными накладками.

  • Шинопровод тока промышленной частоты и подключенный к нему главный автоматический выключатель (электронный расцепитель) в шкафу.

  • Двухполюсная шина для соединения аппаратов на DIN-рейке

  • Шины на ток 1500 А (ввод в крупное здание)

  • 110 кВ
  1. ↑ ГОСТ Р 51321.1-2007. Устройства комплектные низковольтные распределения и управления. Часть 1 : УСТРОЙСТВА, ИСПЫТАННЫЕ ПОЛНОСТЬЮ ИЛИ ЧАСТИЧНО. Общие технические требования и методы испытаний.

ru.wikipedia.org

для чего нужна, основные характеристики и правила монтажа, какими бывают, и какого производителя выбрать

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

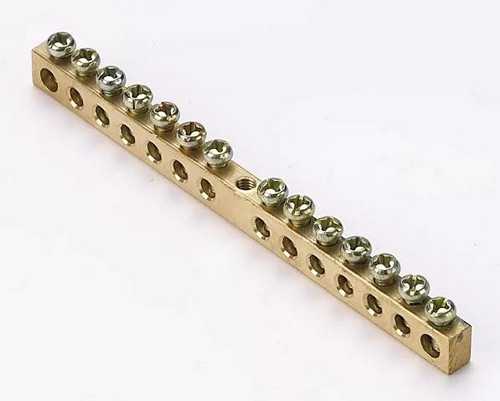

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Использование общей нулевой шины для подключения нуля и заземления приведет к замыканию. Стоит понимать отличие между разделением и объединением по типу PE и N.

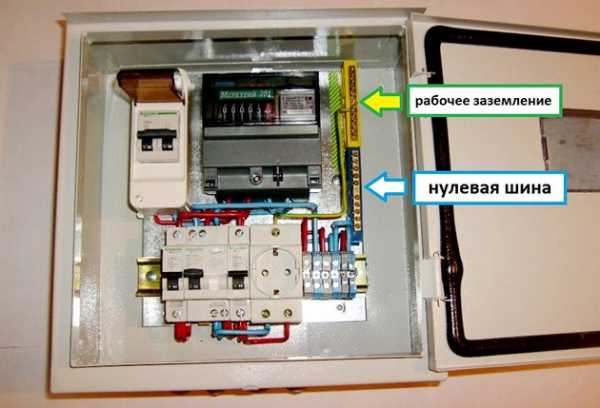

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

  1. Токопроводящая жила из прочного металла.
  2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Если проводник произведен без корпуса, в таком случае его монтаж производят на изоляторах.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Характеристики

Выбирая необходимые нулевые шины, стоит предъявлять четкие требования к конструкции. Главное — это сечение провода. Руководствуясь четким правилом «сечение провода не превышает сечение в главной заземляющей шины», можно выполнить качественное обеспечение электросети и сэкономить средства на обслуживании в дальнейшем.

Поскольку многие используемые распределительные щиты выполнены с использованием DIN реек, удобно будет установить клеммное оборудование идентичной конструкции.

Характеристики нулевой шины разнятся, в зависимости от типа ее установки. Разделяют два вида устройств по схеме распределения, отвечающим требованиям ПУЭ:

  1. TN-S.
  2. TN-C.

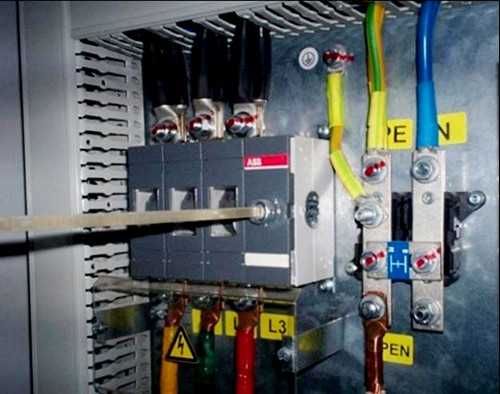

В первом случае шина с заземлением, которая являет собой заземленную наглухо нейтраль, в которой соединение с защитной землей обеспечивается исключительно в данной точке. Далее по проводникам с изоляцией уже в щиток заводятся только две шины. Такая схема считается наиболее безопасной, поскольку нулевая и заземляющая шина отделены непосредственно на вводе устройства в помещение.

В распределительном щите вновь объединять шины запрещено. Если происходит повреждение нулевой шины от генерирующего оборудования до конечного потребителя, то само заземление не страдает.

Во втором варианте представлена устаревшая, но популярная схема по типу TN-C. В данном случае заземление не представлено отдельным проводником, а в самом в щитке есть исключительно нулевая шина. Здесь также соединять землю и ноль нельзя. Поэтому здесь понятия «земля» в его привычном представлении нет.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

  1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
  2. Монтаж через угловые изоляторы.
  3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

  1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
  2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно. При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть.

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Полезное видео

elektrika.expert

Основные виды и типы электротехнических шин / Статьи и обзоры / Элек.ру

В данной статье будут рассмотрены основные виды и типы электротехнических шин и регламентирующих их производство документов.

Электротехническая шина — это проводник с низким сопротивлением (активным и реактивным), к которому могут подсоединяться отдельные электрические цепи (в низковольтных установках и сетях) или высоковольтные устройства (электрические подстанции, высоковольтные РУ и т.д.). Использование шин обеспечивает экономию площади установки, материало- и трудозатрат.

В качестве основного материала для изготовления электротехнических шин как правило используют алюминий и медь.

Производство шин регламентируется рядом ГОСТов и технических условий:

ГОСТ 15176-89 Шины прессованные электротехнического назначения из алюминия и алюминиевых сплавов. Технические условия. В ГОСТе регламентируются параметры, в соответствии с которыми должны изготовляться алюминиевые шины — толщина, ширина, длина, площадь поперечного сечения, диаметр окружности и соответствующая им масса на 1 метр для готовых шин. Указываются допустимые предельные отклонения от указанных величин, марки алюминия, требования к качеству, внешнему виду, механическим и электрическим параметрам. Приводятся правила маркировки, упаковки и приема шин данного типа.

ГОСТ 434-78 Проволока прямоугольного сечения и шины медные для электрических целей. Технические условия. В стандарте указаны номинальные размеры и расчетные сечения медных шин, марки меди, удельное электрическое сопротивление и предельные отклонения размеров. Приводятся допустимые длины шин и массы бухт, а также возможные отклонения от данных величин. Предъявляются требования к материалу изготовления шин, внешнему виду готовых изделий (допустимые дефекты, цвета). Изложены правила упаковки, транспортировки и хранения, приемки и испытаний.

ГОСТ 10434-82 Соединения контактные электрические. Классификация. Общие технические требования. Приведена классификация контактных соединений по таким параметрам как: область применения, климатическое исполнение и категории размещения электротехнических устройств, конструктивное исполнение. Указаны требования к конструкции, электрическим и механическим параметрам, надежности и безопасности в зависимости от классификации. Даны ссылки на ряд сопутствующих ГОСТов.

ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия. Приведена классификация профилей данного типа (по типу, по состоянию материала и типу прочности). Даны ссылки на ГОСТы с номинальными размерами, указаны величины предельных отклонений. Описаны технические требования к маркам алюминиевых сплавов для изготовления профилей, к механическим свойствам, допустимым дефектам, качеству поверхности и внешнему виду готовых изделий. Описаны условия транспортировки и хранения, правила приемки, методы испытаний.

ТУ 1-5-009-80 Шины электротехнические из алюминиевых сплавов.

ТУ 16.705.002-77. Шины алюминиевые прямоугольные. Описаны технические условия для изготовления алюминиевых шин прямоугольным сечением. Указаны номинальные и допустимые размеры, марки сплавов, электрические характеристики.

Согласно классификации, существует несколько типов шин.

Сборная шина — это шина, к которой могут подключаться распределительные шины и блоки ввода/вывода.

Силовая шина (шина электропитания) — шина, которая служит для передачи энергии внутри силовых блоков и между элементами мощных преобразовательных устройств и характеризуется высокими значениями токов и напряжений. Силовая шина может являть собой твердую неизолированную шину, твердую шину в изоляции или конструкцию из набора чередующихся проводящих и изолирующих слоёв. Твердая неизолированная медная шина поставляется производителями с изолирующими шинодержателями различных типов и изолирующими экранами, исключающими непосредственный доступ к клеммам силовых шин. Данные шины характеризуют большая допустимая плотность тока и высокое напряжение изоляции. В качестве материала шин зачастую используется медь и медные сплавы, а также алюминий. По способу крепления силовые шины могут быть вертикальные, горизонтальные, изолированные, задние/ступенчатые и универсальные (мультистандартные).

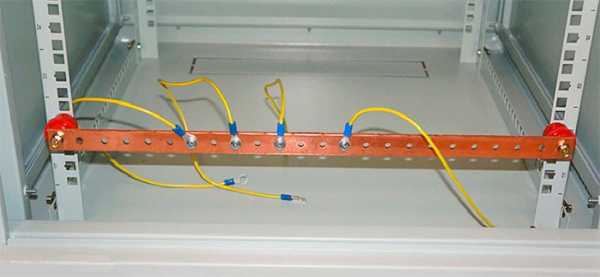

Шина заземления — главная деталь заземляющей системы электроустановок и электросетей. Её также называют главная заземляющая шина ГЗШ. С шиной заземления соединяется рабочий ноль, защитные нулевые проводники и провода внешних заземлений. Обычно ГЗШ являет собой медную пластину с перфорированными отверстиями. Хотя иногда встречаются и стальные ГЗШ.

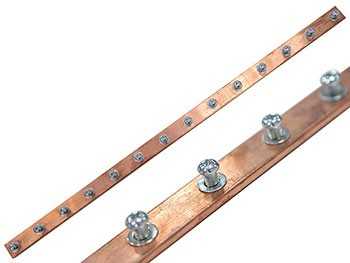

Перфорированная медная шина заземления

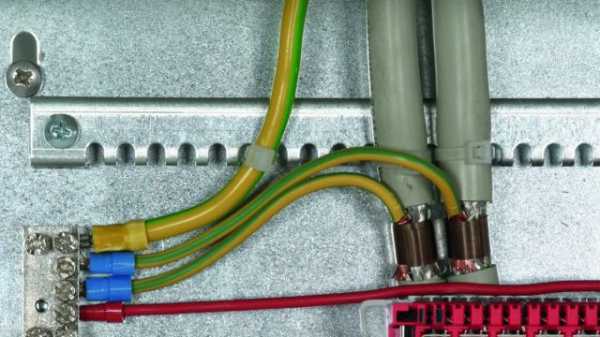

Перед подключением к ГЗШ, провода заземления должны быть опрессованы наконечником для кабелей или соединительной гильзой, а затем уже подключены на болт с гайкой (например М5). Шина также комплектуется опорными изоляторами с крепежом.

Шина заземления на опорных изоляторах с проводами заземления

Шины для крепления на DIN-рейке — шины, применяемые для крепления на монтажных рейках в электрических щитах или шкафах управления. Данный тип шин зачастую производят из латуни или луженой меди, а диэлектрическое основание, которым осуществляется крепление к монтажным рейкам, из полиамида. Шинами на din-рейку являются нулевые шины, коммутирующие в щитах нулевые провода и провода заземления, или же распределительные шины. Встречаются также шины на din-рейку в корпусе. Такие шины называются распределительными шинами в блоке или распределительными блоками.

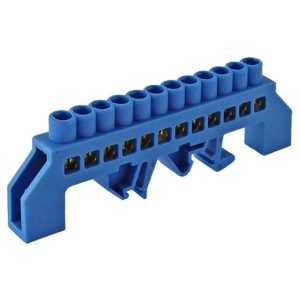

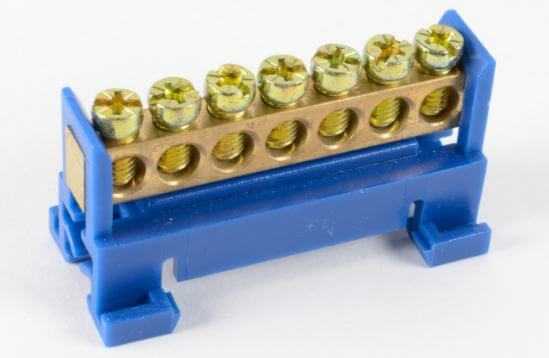

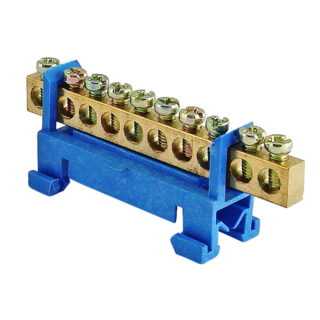

Шина нулевая в изоляторе на DIN-рейку

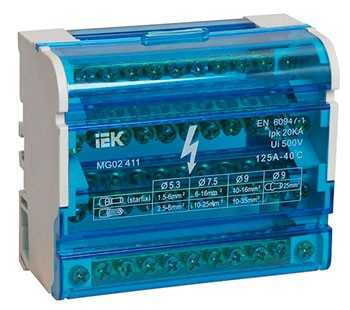

Распределительная шина в блоке

Распределительная шина — это шина, подключенная к сборной шине и питающая устройство вывода. Данная шина входит в состав одной секции НКУ (низковольтного устройства распределения и управления). Одним из видов распределительных шин являются соединительные или гребенчатые шины. Они предназначены для параллельного включения модульных автоматов, УЗО, дифференциальных автоматов, контакторов и т.д. Гребенчатые шины исполняются из медной пластины прямоугольного сечения и помещаются в пластиковый корпус.

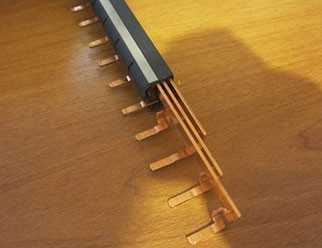

Гребенчатая шина

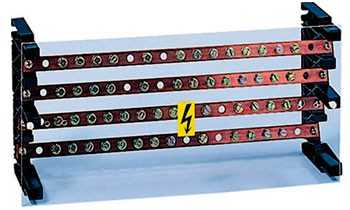

Частным случаем распределительных шин являются ступенчатые распределительные блоки. Блоки состоят из ступенчатых изоляционных опор, с помощью которых осуществляется крепление, и как правило 4-х медных шин. На шинках находятся отверстия: резьбовые (М6) для отходящих цепей и без резьбы для питания распределительного блока. Блок может устанавливаться как горизонтально (в зоне коммутационного оборудования), так и вертикально (в кабельном канале шкафа). К лицевой части блока крепится изолирующий экран.

Ступенчатый распределительный блок

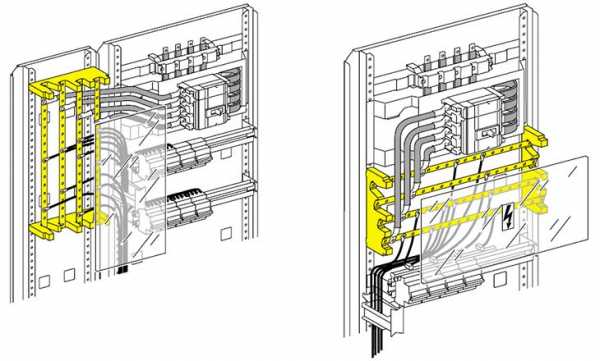

Схема горизонтальной и вертикальной установки распределительного блока

Номинальные значения параметров шин указаны в приведенных в начале статьи ГОСТах. Поэтому далее в статье будут приведены лишь ключевые характеристики различных типов шин.

Выпуск алюминиевых шин марки ШАТ регламентирует ТУ 16-705 002-77. Данные шины изготавливают прямоугольным сечением. Диапазон изменения ширина шины ШАТ — от 10 до 120 мм, толщины — от 3 до 12 мм, поперечного сечения — от 30 до 1440 мм 2. Величина удельного сопротивления не больше 0,0282 мкОм*м. Шины марок АД0 и АД31 (ГОСТ 11069-79 и ГОСТ 15176-89) изготавливаются прямоугольным сечением площадью от 30 до 25800 мм2. Диапазон изменения толщины данных шин — от 3 мм до 110 мм, ширины — от 6 мм до 500 мм. Значение удельного сопротивления постоянному току: шины АД0 — до 0.029 мкОм*м; шины АД31 — от 0,0325 до 0,0350 мкОм*м (зависит от типа). Диапазон длительно допустимых токов (определяется сечением шины) — от 165 А до 2300 А. Для производства шин используется алюминий А5, А5Е, А6, А7, АД00, АД0 и алюминиевые сплавы АД31 и АД31Е. Для изменения свойств материала используются следующие технологии: закаливание и естественное состаривание, закаливание и искусственное состаривание, не полное закаливание и искусственное состаривание, а также горячее прессование (без термической обработки). Длина алюминиевых шин зависит от площади поперечного сечения и должна быть равной или кратной: от 3 до 6 м для шин сечением до 0.8 см2; от 3 до 8 м — для шин сечением от 0.8 до 1.5 см2; от 3 до 10 м — для шин сечением более 1.5 см2. Колебания в длине — не более 20мм. Алюминиевые шины отличаются малым весом и невысокой стоимостью.

Медные шины согласно ГОСТ 434-78 выпускаются таких марок: ШММ — шина медная мягкая, ШМТ — шина медная твердая, ШМТВ — шина медная твердая из бескислородной меди. Минимальная и максимальная ширина медных шин — 16 мм и 120 мм, толщина — 4 мм и 30 мм, поперечное сечение — 159 мм 2 и 1498 мм2. Значение удельного электрического сопротивления — не больше 0,01724 мкОм*м. Диапазон длительно допустимых токов — от 210 до 2950 А (шина 120×10) и выше при большей толщине, для гибкой медной шины — от 280 до 2330 А. Масса шин в бухте должна быть в пределах от 35 кг до 150 кг. Длина шин согласно ГОСТ — от 2 до 6 м. Твердые медные шины в сравнении с мягкими обладают меньшей проводимостью и применяются там, где требуется прочный и неподвижный шинопровод. Для изготовления мягких шин используется медь марок М1, М1М, М2. Гибкие шины более распространены, они обладают большей прочностью, долговечностью и лучшими характеристиками. Для изготовления шин из бескислородной меди используют особые медные сплавы, не имеющие в своем составе оксидов. Медные шины отличают такие преимущества в сравнении с алюминиевыми: высокая удельная проводимость (в 1,6 выше чем у алюминиевых шин), механическая прочность, теплопроводность и гибкость, коррозийная стойкость, стыковые контакты с другими шинами не окисляются. По причине высокой окисляемости на открытом воздухе и хрупкости, применение алюминиевых шин имеет ряд ограничений. Они не используются в машинах и механизмах с подвижными частями или вибрирующим корпусом. Поэтому в случаях, когда к токоведущим частям предъявляются повышенные требования, применяются медные шины.

Шины являют собой токоведущие части электрических установок, соединяя между собой оборудование различного типа: генераторы, трансформаторы, синхронные компенсаторы, выключатели, разъединители, контакторы и т.д. Током нагрузки определяется сечение шин, также учитывается устойчивость к току к.з.

Шинный мост из жестких неизолированных шин применяется: на выводах генераторов, на входах главных распределительных устройств, в соединениях трансформатора с РУ и КРУ на 6 — 10 кВ, ГРУ и трансформатора связи.

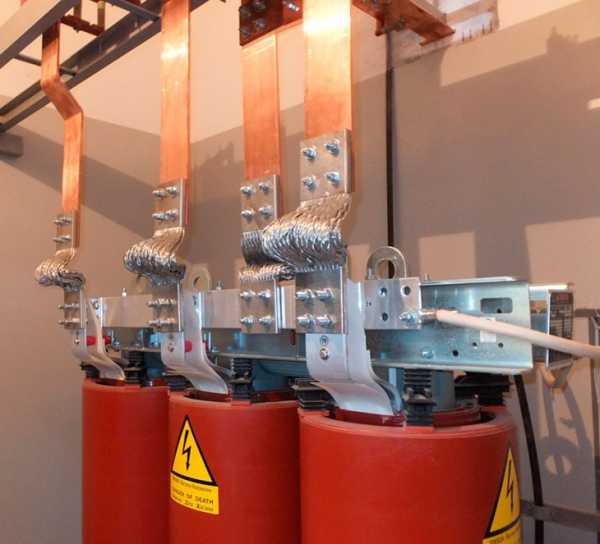

Шинный мост от силового трансформатора

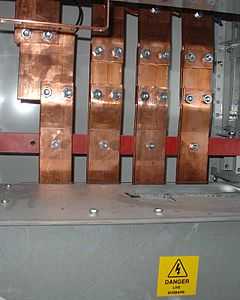

Соединения из жестких неизолированных шин прямоугольным или коробчатым сечением выполняются в закрытых РУ 6 — 10 кВ (в том числе сборные шины), в качестве соединений между ГРУ и трансформатором собственных нужд, между шкафами распределительных щитов. Шины коробчатого сечения рекомендуют использовать при больших токах, они обеспечивают меньшие потери и лучшее охлаждение. Крепление жестких шин осуществляется с помощью опорных изоляторов. Гибкие шины применяются в РУ на 35 кВ и выше, в соединениях блочных трансформаторов с ОРУ.

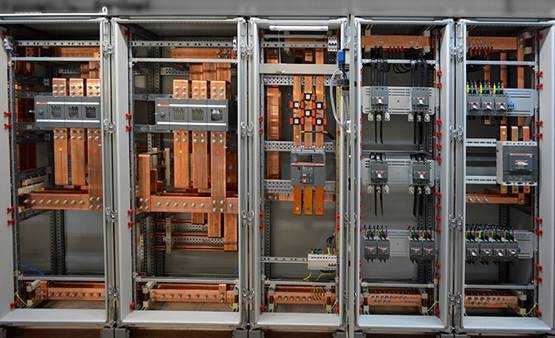

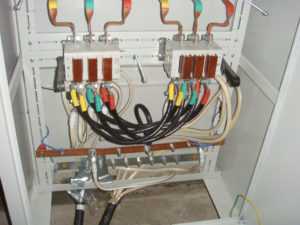

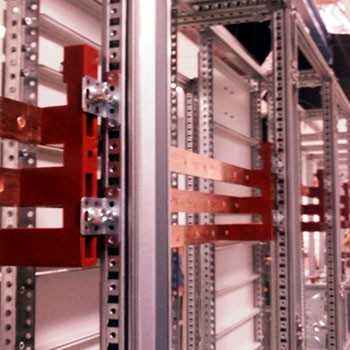

ГРЩ с медной ошиновкой

Во всех типах соединений в низковольтных установках и сетях промышленного назначения для передачи, распределения электроэнергии и подключения управляющих устройств используются медные изолированные шины (как жесткие, так и гибкие). Конструктивно данные шины являют собой одну или несколько медных тонких пластин иногда луженых с концов, покрытых изолирующей оболочкой как правило из ПВХ или другого диэлектрика с высоким сопротивлением. Данные шины являются альтернативой как кабелям, так и жесткой ошиновке и могут служить соединением между: главной силовой машиной и распределительным оборудованием (контакторами, прерывателями цепи, переключателями и т.д.), выводом трансформатора и шинопроводом, шинопроводом и электрическим шкафом.

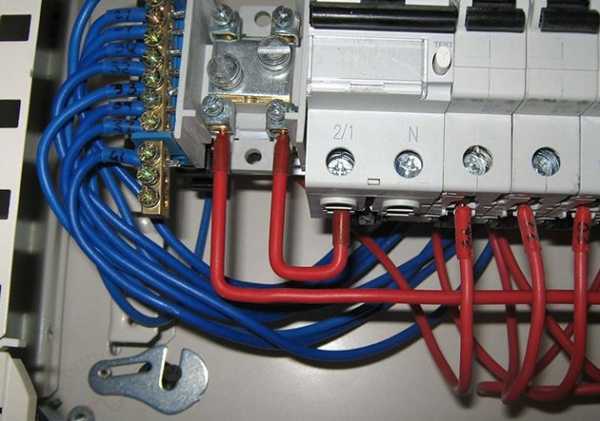

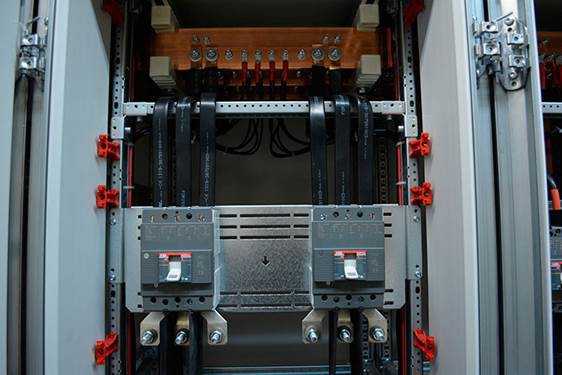

Коммутация гибкой изолированной шиной отходящих автоматов

Применение изолированных шин позволяет экономить место, так как шины можно располагать гораздо ближе друг к другу, чем в случае неизолированной ошиновки. Преимущества изолированных шин — устойчивость к коррозии и простота монтажа. Крепежные отверстия контактных площадок делаются пробивкой непосредственно в материале контакта, что лишает потребности в кабельных наконечниках и устраняет проблемы плохого присоединения контактов. Большим спросом пользуются именно гибкие изолированные медные шины. Их главное преимущество в сравнении с жесткими — более легкий монтаж, так как нет необходимости в специнструментах и резке шины, если нужен поворот в плоскости. Гибкая шина легко меняет форму в зависимости от потребностей монтажа. Однако ряд производителей выпускают твердые изолированные шины, в том числе и по запросу. Крепление изолированных шин осуществляется с использованием болта и контактных шайб. Затягивать необходимо ключом, имеющим ограничения по моменту затяжки. Крепеж не должен быть в смазке.

Крепление медной изолированной шины

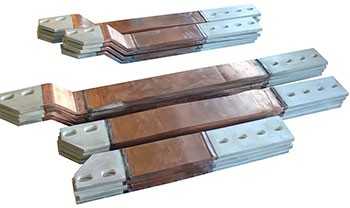

Еще одной разновидностью гибких шин являются медные плетённые шины. Такая шина сплетена из медных полос и является очень гибкой. Она используется в местах, подверженных сверхсильной вибрации, таких например, как трансформаторные шинные мосты. Данные шины также применяются для подключения различного оборудования к шинопроводам и линиям шин. Контактные площадки плетённых шин бывают как со сверлением, так и без. Выпускаются также плетённые шины, изготовленные особым методом — диффузионной сварки под давлением. Тонкослойные материалы свариваются путем пропускания через них постоянного тока под давлением. Такие шины также называют пластинчатые шинные компенсаторы или гибкие пластинчатые шины. Они имеют большую токопроводимость и меньшее тепловыделение.

Шинные компенсаторы

Их применяют там, где необходимы компенсация теплового расширения, вибро- или сейсмоустойчивость, а также где происходит регулярный изгиб в одной оси. Например это могут быть: гибкие токопроводы для сварочных аппаратов, автоматических выключателей, шины питания для индукционных печей и печей сопротивления и т.д.

Жесткая медная шина более всего подходит для замены кабеля, используется в распределительных устройствах, а также для изготовления шинных сборок и шинопроводов. Производителями выпускаются как перфорированные так и гладкие шины различных размеров, в соответствии с ГОСТ. Производителями шин в настоящее время выпускается множество зажимов, соединителей и шинодержателей, облегчающих монтаж и обеспечивающих надёжный контакт. Зажимы предназначены для соединения жестких и гибких шин различного типа, биметаллические пластины — для алюминиевых и медных шин.

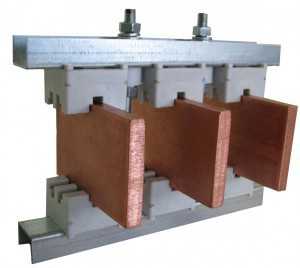

Шинодержатели выпускаются плоские, регулируемые плоские, компактные и усиленные, ступенчатые, а также универсальные.

Универсальный шинодержатель

Производителями предлагается широкий выбор изоляторов: опорные, проходные, изоляторы типа «лесенка». Все они используются для фиксации шин внутри шкафов и корпусов. Изоляторы одной стороной крепятся с помощью болтов к монтажному корпусу, с другой к ним крепится шина.

Шинный изолятор типа «лесенка»

Производителей меди и алюминия на рынке РФ можно пересчитать «по пальцам», точнее объединяющих их холдинги. Брендов электротехнических шин огромное количество, одних только марок мы насчитали более сотни (по всем типам шин) в виду этого нами принято решение развить эту тему и создать отдельный сайт полностью посвященный электротехническим шинам.

В этой связи приглашаем всех участников рынка электротехнических шин разместить информацию о своих продуктах на новом сайте.

Источник: Шинопровод.РУ

www.elec.ru

Нулевая шина: разновидности, для чего нужна

Как известно, система электропитания конечного потребителя строится по схемам, рекомендованным Правилами устройства электроустановок (ПУЭ). На объект подводится силовой кабель, дальнейшая разводка происходит в распределительном щитке. Для удобства монтажа и упорядочения линий электропитания, вводы с разными значениями объединяются в контактные группы. Шина с фазой, нулевая шина — это контактная колодка, в которой присутствует возможность надежного подключения нескольких проводников для питания электроустановок.

Требования, предъявляемые к нулевой шине

  • Для групповой сети, шина должна быть единым проводником, без возможности коммутации между ее частями.
  • Сопротивление должно быть одинаковым по всей длине.
  • В пределах одной групповой линии, допускается объединение проводников PE (защитное заземление) и N (рабочий нуль).
    При этом после разделения ввода PEN на шины PE и N, конечные потребители подключаются на разные шины.

    Важно! Использование одной шины для подключения рабочего нуля и заземления, запрещено! Это принципиальный вопрос, необходимо понимать разницу между разделением и объединением PE и N.

    С момента разделения, линии заземления и нуля могут быть проложены в одном силовом кабеле, но проводники должны быть изолированы.

  • Вне зависимости от способа подключения (трехфазное или однофазное), сечение нулевого проводника должно соответствовать сечению любого из фазных проводников. То же требование предъявляется к сечению самой шины.
  • Сечение соединительных проводов от шины до конечной электроустановки, не может быть выше, чем сечение входного силового провода.
  • Если шина представляет собой конструкцию с отверстиями для подключения проводников, действительным сечением считаются геометрические параметры в самой тонкой части.
  • Требований по обязательному изготовлению нулевой рабочей шины из определенного металла не существует. Однако на практике, применяется медь или латунь. При расчете сечения алюминиевых шин, по отношению к медным, применяется коэффициент 1.52.

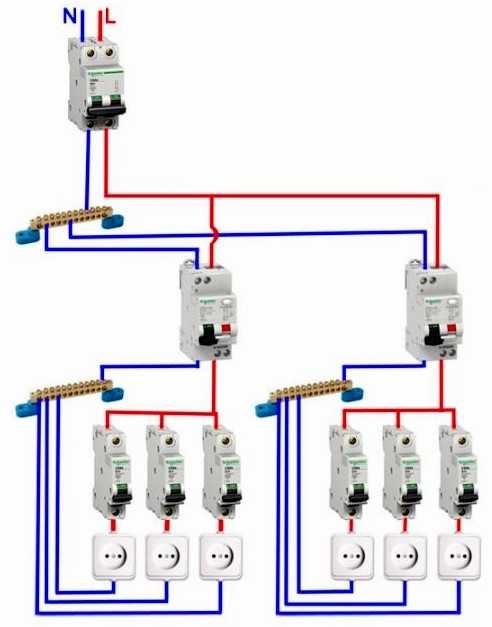

Для удобства рассмотрим однофазную схему, которая применяется в большинстве квартир многоэтажных домов. Две основные линии: фаза и нуль, присутствуют всегда. Они заводятся в прибор учета (счетчик электроэнергии), а на выходе становятся доступными для дальнейшей разводки. В зависимости от применяемой системы, может быть установлена либо только нулевая шина, либо нулевая и заземляющая.

Почему применяются разные системы заземления

  1. Схема, не противоречащая современным Правилам устройства электроустановок (ПУЭ): TN-S. К вам в распределительный щиток заходят три проводника (напомним, речь идет об однофазной схеме).
    На установке, производящей электроэнергию (в нашем случае — трансформаторная подстанция), шина нулевая с заземлением представляют собой глухо заземленную нейтраль. Соединение с защитной землей происходит лишь в этой точке. Затем по изолированным проводникам, в щиток заводятся две шины. Эта система является самой безопасной с точки зренияНулевая и заземляющая шины разделены на уровне вводного устройства в объект. На уровне конечного распределительного щитка (группы потребителей) шины снова объединять запрещено. В случае повреждении нулевой шины на пути от генерирующего оборудования до потребителя, заземление остается в целости и сохранности.
  2. Устаревшая, но широко применяемая в зданиях старой постройки схема TN-C. Заземление не выведено отдельным проводником, в щитке присутствует лишь нулевая шина.Соединять с нулем проводник заземления, запрещено Правилами устройства электроустановок. Поэтому в данной схеме подключения «земли» в привычном понимании просто нет.

Для чего нужна нулевая шина

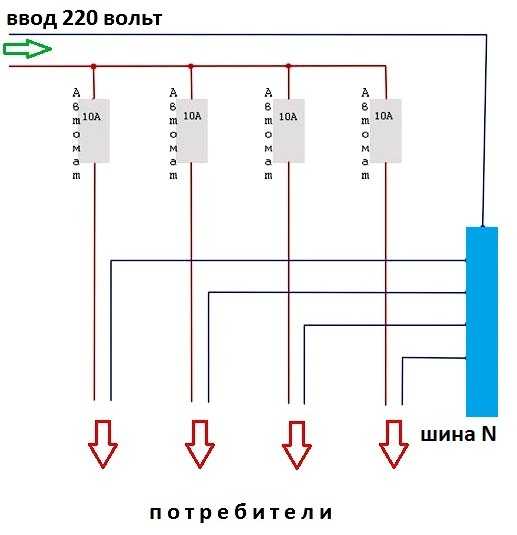

Силовой и нулевой провода, необходимо распределить от щитка до каждого индивидуального потребителя (или группы потребителей). Типовая схема квартирного щитка выглядит так:

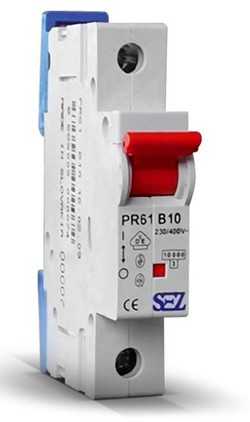

Все силовые провода коммутируются защитными автоматами. А рабочий нуль соединяется с каждым потребителем напрямую. Для того чтобы выполнить групповое соединение без проблем на единственном контакте, разработана нулевая шина.

  • Обеспечивается оперативное подключение нескольких равнозначных линий.
  • Все контакты находятся под визуальным контролем.
  • Появляется возможность эффективного использования автоматов: нулевой проводник размыкать автоматом не обязательно. Значит, коммутационное оборудование может состоять из одной линии.
  • Гарантируется неразрывная цепь нуля от силового кабеля на входе, до каждой электроустановки.
  • Грамотное разделение электропроводки в рамках одной системы.
  • Технически правильное подключение устройств защитного отключения (УЗО), возможно лишь в случае организации нулевой шины в соответствии с ПУЭ.

Какими бывают нулевые шины

По сути, это усиленный проводник открытого типа (в контактной зоне), на который можно с помощью винтовых или иных соединителей завести нулевые проводники. Типичная конструкция — прямоугольный брусок из прочного металла с хорошей проводимостью: чаще всего латунь, или иные сплавы на основе меди.

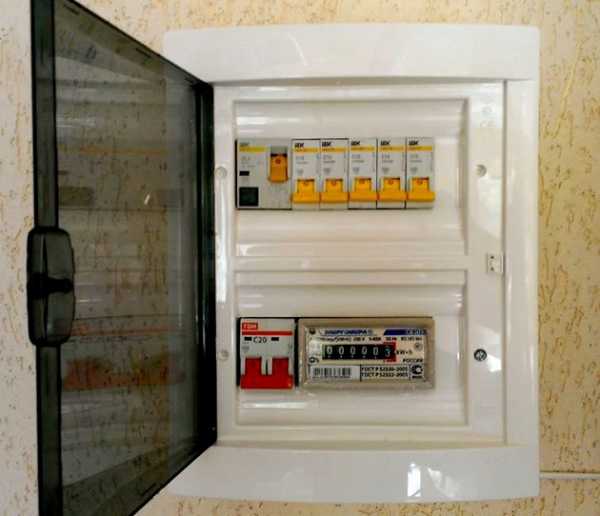

Размещается эта контактная колодка внутри распределительных устройств. Вне зависимости от конструкции, после монтажа не должно быть доступа к токоведущим частям. В генерирующей установке, нуль является глухо заземленным. А в точке подключения, любое прикосновение к открытым проводникам может быть опасным. Поэтому в щитках, где после открытия крышки открывается доступ ко всем элементам, применяются относительно защищенные конструкции.

Если щиток после монтажа всегда закрыт для доступа, за исключением выключателей защитных автоматов, можно использовать полностью открытые нулевые рейки.

Такие колодки непосредственно монтируются на корпус (внутри) щитка из пластмассы, или через диэлектрические проставки, на металлическую коробку.

Поскольку большинство распределительных щитов выполнены с применением DIN реек, разумно устанавливать любое клеммное оборудования подобной конструкции.

Установив такую рейку в одном ряду с дифференциальными автоматами, несложно аккуратно подключить каждый абонентский кабель внутри щитка.

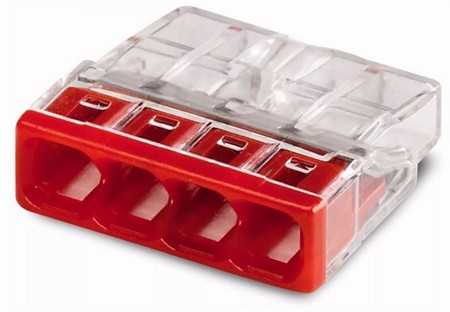

Существуют клеммы быстрого монтажа: по типу WAGO. Есть соблазн не «мудрить» с винтовыми зажимами, а выполнить соединение «по-быстрому».

Но такие зажимы не являются на 100% надежными. К тому же, качество контактов невозможно проверить визуально. Еще одна проблема — в разъемах WAGO нет возможности извлечь один проводник, не разрушив всю линейку.

Какого производителя выбрать

На самом деле, предпочтения тому или иному логотипу не связаны с качеством. Фурнитуру для монтажа электропроводки выпускают все известные электротехнические предприятия. И если у вас вся розеточная сеть, защитные автоматы и проводка, произведены фирмой IEK, ABB, Legrand или Schneider Elerctric — есть смысл нулевые рейки и шины защитной земли покупать с таким же логотипом.

Экстремально дешевые изделия «noname», могут просто треснуть при эксплуатации, обеспечив гарантированные проблемы для дорогостоящего электрооборудования.

Видео по теме

profazu.ru

определение, конструктивные особенности, назначение и установка

Содержание статьи:

В процессе монтажа электрических цепей в распределительных устройствах и силовых блоках используют шинопровод, или электротехническую шину. Так называют конструкцию – проводник, изготовленную из металла с низким удельным сопротивлением.

Преимущества использования шинопроводов

Шина электрическая более удобна в применении, чем группа проводов

Применение шины в электрике вместо кабельной продукции обеспечивает существенную экономию материальных, энергетических и трудовых ресурсов:

  • Монтаж занимает в 2 раза меньше времени, чем прокладка кабеля.
  • Срок службы – до 30 лет без необходимости сложного технического обслуживания.
  • Гибкая конфигурация позволяет выполнить качественный и безопасный монтаж сети в зависимости от пути ее пролегания.
  • Шинопровод имеет более эстетичный вид, чем групповая прокладка провода.
  • Экранирование проводника исключает воздействие электромагнитного поля на расположенную рядом офисную технику.
  • Конструкция пожаробезопасна и соответствует требованиям безопасности для уровня защиты IP55.

Область применения электрических шин – подключение электрических цепей в низковольтных сетях или высоковольтных разрядных устройств, подстанций и т.д.

Классификация шин по форме сечения

Поперечное сечение шин

В зависимости от формы поперечного сечения шинопровода различают:

  • трубчатые конструкции;
  • прямоугольные модели;
  • коробчатые проводники;
  • двух- или трехполосные модели.

Преимущества проводников с прямоугольным сечением – эффективное отведение тепла и низкое сопротивление силы тока, что снижает активную и ограничивает реактивную энергию. Таким образом удается обеспечить существенную экономию дорогостоящих энергоресурсов, что имеет важное значение для крупных коммерческих и производственных объектов.

Область применения шинопровода прямоугольного сечения – монтаж сетей и распределительных устройств силой тока в диапазоне 2000-4000А. Возможно соединение нескольких плоских шин для получения двух- или трехполосных конфигураций.

Плоские и коробчатые модификации шинопровода находят применение в сетях, работающих под напряжением до 35кВ.

Оптимальной модификацией считается трубчатая электрическая шина. В числе ее основных преимуществ – эффективное теплоотведение, высокая прочность и равномерность распределения образующегося электрического поля.

Металлы, используемые в производстве шин

В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:

  • медь;
  • алюминий;
  • сталь;
  • сталеалюминий – стальной сердечник, покрытый повивкой из алюминиевых проводов.

В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.

Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.

Маркировка электрических шин

Маркировка нулевых шин

Нанесение цветовой маркировки на электротехнические шины регламентировано действующими стандартами. Соблюдение их требований является обязательным для каждого производителя. Нанесение маркировки может осуществляться как на этапе производства, так и после его завершения. В первом случае используется цветная изоляция, во втором – цветная изоляционная лента, указывающая на разные фазы проводника.

Цветовое обозначение шин позволяет точно определить их тип и назначение:

  • Заземляющий проводник отмечен желтым и зеленым цветами в виде чередующихся продольных полос.
  • Нейтральный и рабочий проводник обозначен с помощью синего цвета.
  • Соединение проводников подразумевает использование всех трех оттенков в разных вариантах: изоляция с продольными желтыми и зелеными полосами и синей линией на конце либо синяя изоляция с желто-зеленой полосой в местах соединений и на концах проводника.

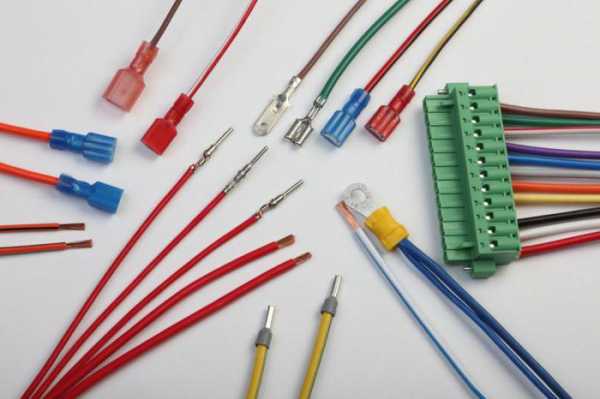

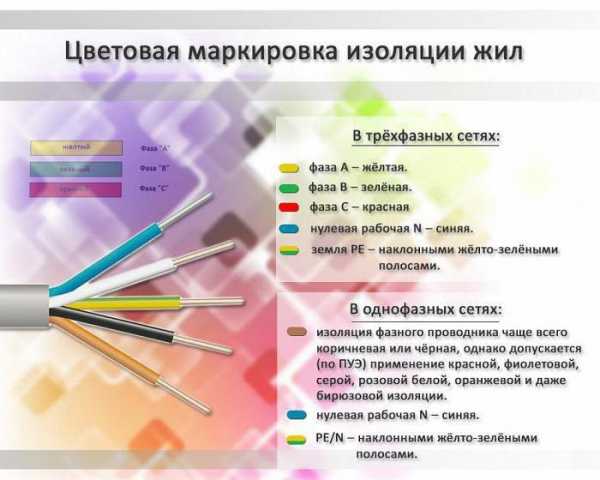

В сетях трехфазного тока фаза А отмечена желтым цветом, фаза В – зеленым, фаза С – красным.

Согласно требованиям действующих стандартов, одновременно с цветовой маркировкой проводников для сетей переменного тока используется следующее буквенное обозначение проводников:

  • в однофазной сети – L;
  • в трехфазной сети – L с цифрами от 1 до 3;
  • средний – М;
  • нейтральный, или нулевой – N;
  • заземляющий – PE;
  • совмещенный рабочий и нулевой – PEN (сочетание обозначений каждого из использованных проводников).

Модели для сетей постоянного тока маркируются литерой L со знаком + или -, соответственно – положительный или отрицательный проводник.

Нулевая шина

Шина нулевая на Дин-рейке

Подключение заземляющих и нейтральных рабочих проводников выполняется с помощью нулевой шины. Ее конструкция состоит из токопроводящей жилы и пластикового основания, которое монтируется на DIN рейку. Жила изготавливается из специальной электротехнической меди или латуни. В конструкции токопроводящего элемента имеются отверстия и зажимные болты. Их наличие позволяет выполнить аккуратную и безопасную разводку кабелей в узлах распределительных устройств. Модели нулевых шин изготавливают разной длины, что позволяет проделать в жиле требуемое количество монтажных отверстий. Основная область их применения – сети переменного или постоянного тока, рассчитанные на рабочее напряжение до 400В.

Благодаря применению нулевой шины удастся:

  • повысить эффективность используемых защитных автоматических устройств;
  • создать одновременно несколько точек подключения нагрузок к нулевому проводнику;
  • аккуратно и безопасно разделить нулевые и рабочие проводники;
  • выполнить заземление видимого типа с использованием пластикового устройства с крышкой для защиты клемм;
  • смонтировать единую цепь от точки заземления до каждой нагрузки.

Важное условие при выборе нулевой шины – учет ограничений по максимально допустимой площади сечения проводов. Это обеспечит безопасность эксплуатации сети и бесперебойное электроснабжение на объекте. Кроме того, подбор оптимальной модификации проводника осуществляется с учетом предельного количества подключаемых нагрузок.

Монтаж нулевой шины выполняется непосредственно внутри электрического щитка или на металлическую рейку с помощью болтового соединения. Различают открытый и закрытый способы монтажа. Первый вариант предусмотрен для электрических шкафов с закрытой конструкцией, что исключает доступ посторонних лиц к внутреннему содержимому. Монтаж закрытым способом оптимален для сетей, к которым подключается дорогостоящее энергоемкое оборудование – станки и механизмы, электроинструмент и т.д.

strojdvor.ru

Шины электрические: описание, маркировка

Шины электрические необходимы для соединения отдельных элементов электроустановок в единое целое.

Определение

Шины электрические соединительные позволяют объединить все элементы электроустановки в одно целое. По сути, это проводники, сопротивление которых находится на низком уровне.

При совокупности нескольких шин в одной точке говорят о шинопроводах. Как правило, они устанавливаются на изоляторах, которые одновременно служат в качестве опор. Прячется он в специальный короб (канал). Благодаря этому он защищается от факторов окружающей среды. Шинопровод всегда должен быть устойчивым к возникающим динамическим и тепловым нагрузкам, ударным тока электросети.

Шины электрические выполняются в нескольких исполнениях. Для их деления на виды предусмотрено несколько классификаций.

По способу исполнения выделяют гибкие и жесткие шины. Их по-другому называют плоскими и трубчатыми. Гибкие шины не перекручиваются. Они не должны обладать высокой степенью тяжения. Причем степень тяжения всех проводов должна быть одинакова. Под влиянием температуры длина шины может изменяться. Поэтому жесткие модели оснащаются гибкими перемычками, которые должны компенсировать эти изменения. Кроме того, они оснащаются виброгасителями.

Кроме того, шины электрические могут быть изолированными и неизолированными. Уже из названия понятно, что в первом случае шина имеет слой изоляции, а во втором – нет.

Классификация шин по форме сечения

По форме поперечного сечения электрические шины делятся на следующие виды:

  • Прямоугольные.
  • Двухполосные.
  • Трехполосные.

Плоские шины с прямоугольным сечением хорошо отводят тепло. Их использование целесообразно в сети с большой силой тока (от 2 тысяч до 4,1 тысячи ампер). В таких случаях они соединяются в группы по несколько штук. При этом образуется двух- или трехполосная шина.

Сборные шины обладают рядом недостатков:

  • Сложно проводить монтажные работы.
  • Индуктивный ток, который распределяется неравномерно.
  • Низкая способность выдерживать механические воздействия.
  • Снижена способность к охлаждению.
  • Низкая устойчивость к коротким замыканиям.

В сети с напряжением 10-35 киловольт могут быть использованы коробчатые или плоские изделия. Наиболее эффективной считается трубчатая. Она обладает рядом преимуществ. Она прочна, хорошо отводит тепло. Электрическое поле вокруг нее распределяется равномерно. Благодаря этому не появляется коронирование.

Виды материала для изготовления шин

В зависимости от материала, из которого изготавливается шина, выделяют следующие шины электрические:

  • Сталеалюминевые.

Последний вариант представляет собой сердечник, выполненный из оцинкованных стальных проводов, вокруг которого повиты провода из алюминия.

Алюминиевые шины обладают следующими преимуществами:

  • Устойчивы к возникновению коррозии.
  • Обладают высоким показателем электропроводности.
  • Небольшой вес.
  • Стоимость их ниже, чем других видов.

Для их производства используются пластичные марки алюминия с минимальным количеством примесей. Могут быть использованы низколегированные сплавы алюминия, магния и кремния. Дополнительные элементы позволяют увеличить прочность, пластичность, упругость.

Медные шины могут содержать в своем составе до 99,9 % меди. Такие изделия обладают маркировкой М1. Широко используются марки ШМТ и ШМТВ, которые производятся из бескислородной марки. Они отличаются степенью мягкости. Первые две буквы маркировки ШММ и ШМТ обозначают «Шина медная». Идущая далее буква «М» характеризует мягкие изделия, «Т» — твердые.

Маркировка при переменном трехфазном токе

Определить элементы электроустановок помогут «подсказки», которые выражаются в цветовом и буквенном обозначении шин и проводов. Они выбираются неслучайно. Их регламентируют стандарты.

Существует два способа цветового обозначения шин. Первый подразумевает, что маркировка электрических шин наносится на этапе изготовления. Производитель использует изоляцию разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используют цветную изоленту, с помощью которой отмечают разные фазы.

В случае с трехфазным током маркировка будет выглядеть так:

  • Фаза «А» окрашивается в желтый цвет.
  • Фаза «В» окрашивается зеленым цветом.
  • Фаза «С» окрашивается красным цветом.

Обозначение проводников

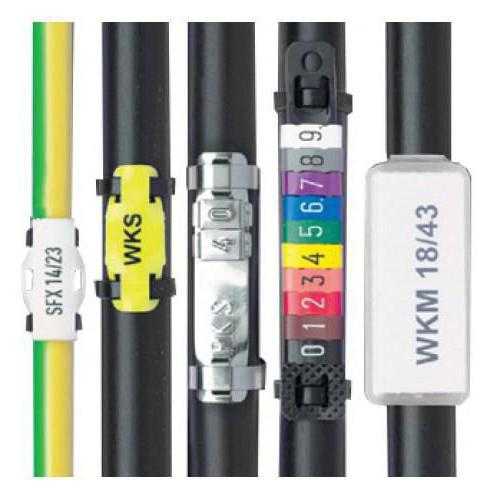

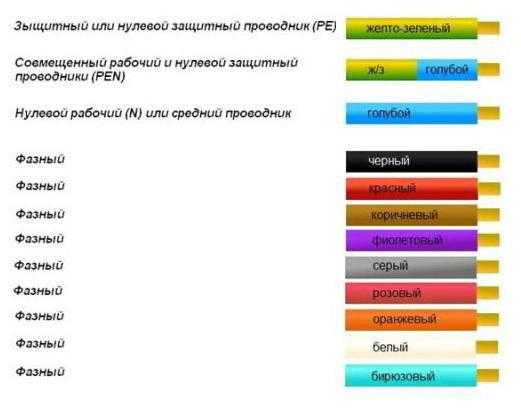

Заземляющий проводник маркируется РЕ. Он всегда обозначается желто-зеленым цветом. Цвета идут продольными линиями. Причем использование этих двух цветов по отдельности запрещено ГОСТом. Для нейтрального и среднего проводника (рабочего) с маркировкой N используется синий цвет.

При соединении нулевых защитных и рабочих проводников сочетают все три цвета. Маркировка в данном случае выглядит как PEN. Проводник выполняется синего цвета, а на его конце и в местах соединения выполняется полоса желто-зеленого цвета. В настоящее время допустимо выполнять и противоположную окраску: желто-зеленый проводник с синей полосой на конце.

Буквенная маркировка

Правильно прочитать схему, определить тип шины или провода поможет буквенное обозначение. Как и цвета, буквы имеют свою расшифровку.

Провода и шины электрические при переменном токе расшифровываются следующим образом:

  • L – проводник однофазной сети.
  • L с цифрами 1, 2 или 3 – проводник в трехфазной сети.
  • N – нулевой проводник (или нейтральный).
  • М – средний проводник.
  • PEN – совмещенные нулевые проводники (защитный и рабочий).

При постоянном токе обозначения будут иметь следующий вид:

  • L+ – проводник плюсовой (или положительный).
  • L- – проводник минусовой (или отрицательный).

Все эти маркировки и обозначения носят обязательный характер. Они регулируются принятыми регламентами.

Запомнить все это сразу сложно. Но опытный электрик знает все это. Такая маркировка позволит определить, где и что подключено. А простому человеку этого будет достаточно, чтобы понять, к примеру, какая необходима шина для автоматов электрических. Она может понадобиться при ремонте электрической проводки в доме. К ней позже легко подключить дополнительные источники.

fb.ru

0 comments on “Для чего нужна шина в электрике – Нулевая шина: устройство, назначение, характеристики

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
