Дрл без дросселя – Бездроссельные лампы ДРВ

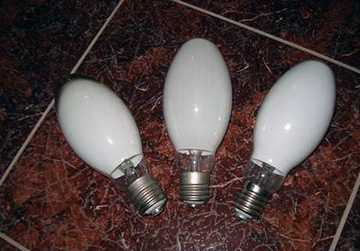

Бездроссельные лампы ДРВ

Сегодня мы с вами продолжим разговор про ртутные газоразрядные лампы высокого давления. В одной из прошлых статей, мы с вами обсуждали такие лампы, как ДРЛ, сегодня поговорим про ДРВ. Казалось бы в названии поменялась всего одна буква, но разница в самих лампах огромна. ДРВ, в отличии от ламп из прошлой статьи имеют возможность запуска без дросселя. Согласитесь, при всех плюсах ртутной газоразрядной лампы высокого давления, запустить ее без дросселя, было бы очень круто. Но не стоит торопиться с выводами. Как и в любом другом случае, есть подводные камни, которые нужно иметь в виду, что бы не поскользнуться. Именно о них, и разнице между ДРЛ и ДРВ, мы сегодня и поговорим.

Принцип и особенности работы

Что же такое лампа ДРВ? Это комбинированная, ртутно-вольфрамовая лампа. Это означает, что она комбинирует горелку лампы ДРЛ и вольфрамовую нить накаливания. Горелка лампы устроена совершенно так же, как и в лампе ДРЛ, поэтому, подробно о ней говорить не будем. Поговорим про разницу. Лампа ДРЛ для включения требует индукционный пускорегулирующий аппарат, который разжигает лампу. Для ламп ДРВ такая аппаратура не нужна, но сказать что ее в конструкции лампы нет, нельзя. В комбинированных лампах есть вольфрамовая нить, которая и выполняет работу индукционного пускателя. От этого зависит один очень важный показатель — световой поток. Казалось бы, световой поток должен быть больше, чем у обычной лампы ДРЛ, ведь помимо горелки есть еще и вольфрамовая нить. Но это только кажется на первый взгляд и не имеет ничего общего с действительностью. Принцип работы индуктивного пускорегулирующего аппарата заключается в том, что когда напряжение проходит амплитудное значение, дроссель начинает отдавать накопленную энергию. Амплитудное значение — это самое максимальное значение напряжение на всей кривой изменения электрического тока. Как вы помните, электрический ток имеет частоту, а значит график изменения. И если ток имеет частоту 50 герц, то он проходит этот график пятьдесят раз в секунду. Соответственно амплитудное значение проходит такое же количество раз. Дроссель является ограничителем напряжения и ограниченную мощность накапливает, отдавая ее в период показателей амплитудного значения. Но в лампах ДРВ, вместо индукционного балласта, применяется вольфрамовая нить, а это прямой стартер. Его суть в том, что он ограничивает ток только сопротивлением и не питает его в период снижения значений ниже амплитудных. Все это сказывается на световом потоке и как следствие он ниже на 40‒50 процентов, нежели у ламп ДРЛ.

Давайте подробнее разберёмся в принципе действия вольфрамовой нити. Пусковой потенциал вольфрамовой нити рассчитывается специально под ту или иную лампу. Получается, что напряжение на старте в горелке равно двум падениям электрического потенциала, то есть примерно 20 вольтам. По мере разгорания лампы оно становиться равно 70‒90 вольтам. И лампа начинает светить. Но теперь только ловкость рук и никакого мошенничества. Во-первых, лампа не получает подпитки в период не амплитудного значения. Во-вторых, вольфрамовая нить из-за высоко сопротивления ест много мощности. Эти параметры и не дают световому потоку быть выше. Также, срок службы комбинированной ртутно-вольфрамовой лампы намного меньше, чем ДРЛ и не превышает 4000 часов. Так происходит потому, что есть вольфрамовая нить накаливания. Она не такая, как лампе накаливания — она находится в аргоне и сама по себе гораздо толще. Аргон — инертный газ, который снижает износ тела накала. Но вольфрам металл с огромным электрическим сопротивлением и из-за него нить накала, все равно очень быстро разрушается. И как только она перегорит, лампа больше никогда не включится.

Преимущества и применение

Прочитав все выше написанное, у вас возник вопрос: но если световой поток горелки меньше, то почему его не компенсирует вольфрамовое тело накала? Так происходит потому, что что коэффициент полезного действия вольфрамовой нити, как источника света, даже в заполненной аргоном колбе, не превышает 5‒6 процентов. Плюс серьезное снижение светоотдачи горелки делают своё дело. Световой поток обычной лампы ДРЛ составляет 50 и более люмен. Световой поток ДРВ, даже ведущих производителей светотехники, не превышает 30 люмен. Но это не делает их менее популярными. Они очень часто используются для прямой замены ламп накаливания. Ведь это очень выгодно. Вам не нужно менять светильник. Для ртутных газоразрядных ламп высокого давления нужен пускорегулирующий аппарат, а значит специальный светильник. Представьте, вам нужно организовать энергосбережение в освещении предприятия, но бюджета не хватает на новые светильники, не говоря уже о светодиодах. Вы можете просто выкрутить лампы накаливания, и на их место вкрутить комбинированные ртутно-вольфрамовые лампы. Для этого не нужно менять светильники и тратить деньги. Но такой источник света во много раз эффективнее обычной лампы накаливания. Но такие источники света совсем не популярны в освещении улиц и магистралей. Виной тому очень короткий срок службы. Мы с вами знаем, что поменять лампу в шестиметровой мачте уличного освещения без специальной техники очень сложно. Нужно, как бы это банально не звучало, залезть на такую высоту. Поэтому, такие лампы снискали огромную популярность при оснащении производственных предприятий. Так же они очень популярны в садово-парковом освещении, да и везде, где можно легко заменить лампу.

Есть два основных преимущества ламп ДРВ — прямое включение и прямая замены лампы накаливания. Первое, заключается в отсутствии потребности в индукционном дросселе. А это значит, что ее можно просто вкрутить вместо лампы накаливания и забыть об этом. Из минусов, можно выделить так же два основных — низкий световой поток, по сравнению с лампами ДРЛ и короткий срок службы. Так что придется идти на компромисс. Есть ещё два неочевидных преимущества — рабочее напряжение и время розжига. Рабочее напряжение ламп ДРВ составляет 220 вольт. Время розжига и выхода на рабочую мощность составляет от 3 до 7 минут, что по своей сути равно тому же показателю у ртутных газоразрядных ламп высокого давления.

Правильный выбор

Теперь поговорим о правилах выбора подобных ламп. Они совершенно такие же, как и у ламп ДРЛ. Основной критерий это мощность. Она бывает от 150 до 1000 ватт. Световой поток таких ламп составляет от 8000 до 50000 люмен. Такие характеристики светового потока характерны только для ламп ведущих производителей, которым свойственно высокое качество. В противном случае, показатели ламп будут гораздо ниже. Для ламп самой маленькой мощности есть возможность выбора цоколя Е27. Все остальные лампы комплектуются только цоколем Е40. Цветовая температура таких ламп, благодаря комбинированному ртутно-вольфрамовому источнику света равна 4000 кельвинов. Лампы мощностью 750 и 1000 ватт делают не все производители и их достаточно сложно найти.

Вывод

Комбинированными ртутно-вольфрамовыми источниками света можно успешно заменить лампы накаливания. Это очень выгодно, если вы оперируете маленьким бюджетом, но нужно заняться энергосбережением. Но нужно не упускать из внимания тот факт, что в 2020 году такие источники света будут запрещены. Вообще все товары содержащие ртуть, кроме медицинских будет запрещено производить, импортировать и экспортировать. Так что энергосберегающее освещение с помощью ламп ДРВ, это скорее временное решение. Которое со временем придётся заменить чем-то более современным. Но пока, это хороший и действительно эффективный источник света. До новых встреч!

shop.p-el.ru

Как сделать дроссель на лампу ДРЛ 250

Так как лампы высокого давления ДРЛ 250 имеют довольно долгий срок службы и высокую экономичность по сравнению с лампами накаливания, их с успехом применяют для освещения дачных участков, двора частного дома, а иногда даже гаражей внутри.

Они годами доказали свою надежность, качество освещения, и все это за небольшую сумму. Приобрести лампу ДРЛ 250 не составит особого труда. Она есть в продаже как специализированных магазинах, так и на рынках.

Проблему может составить дроссель, который входит в схему питания лампы. Так как он состоит из медной проволоки, стоимость его, даже бывшего в употреблении довольно высока. Поэтому в этой статье будет описано — как сделать дроссель для этой лампы из других часто встречающихся материалов. Например, из трех дросселей распространенных некогда светильников дневного света. Такие дроссели применялись в светильниках на лампы ЛД 40, соответственно дроссель у них был 40 Ватт. Также светильники на лампы ЛД 80 в которых дросселя рассчитаны на 80 Ватт. Для замены дросселя под лампу ДРЛ 250 ватт, вам понадобится два дросселя на 80 Ватт и один на 40 Ватт. Схемы их соединения можно видеть на рисунке.

Здесь видно, что все дроссели соединяются в параллель, то есть соединенные в параллель дроссели образуют один общий балласт.


Один провод, идущий от розетки 220 соединяется с одним концом дросселей, а другой провод в розетке 220 идет прямо на лампу. Провод с выхода дросселей идет на второй контакт лампы. Вариант монтажа дросселей на корпусе светильника можно увидеть на фотографиях.

Здесь также видно как подключаются провода. Очень важно позаботиться, чтобы контакты на клеммах дросселей имели хорошее соединение, иначе они будут искрить и нагреваться. На фото можно видеть, как работает такой дроссель и запускает лампу ДРЛ 250.

Такая конструкция была сделана и испытана, показавши хорошие результаты. Помимо монтажа дросселей на светильники, можно сделать отдельный ящик в котором они будут располагаться, а провода с него вывести на лампу. Такой вариант сборки обойдется гораздо дешевле покупки специального дросселя. Хотелось бы напомнить, что по правилам монтажа ламп ДРЛ, они должны находиться на высоте не менее трех метров. Так как считается, что они излучают достаточно много ультрафиолета, а это нежелательно для человеческой кожи.
На этом все. Пробуйте, и у вас получиться.

sdelaysam-svoimirukami.ru

Схема подключения лампы ДНАТ — 5 ошибок. Запуск от ДРЛ дросселя. Двух и трехконтактное ИЗУ.

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Если исходить из ее мощности и освещаемой площади, то она до сих пор считается одной из экономически выгодных по энергосбережению ламп.
Некоторые любители “растений” активно ее применяют для гроубоксов.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Схема подключения и что нужно для запуска ДНаТ

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

  • сам дроссель (баласт), на который подается фаза
  • далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Зачем нужен конденсатор

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Для ламп разной мощности нужно подбирать соответствующую емкость. Вот рекомендуемые параметры емкости конденсаторов, в зависимости от мощности дросселей:

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Как подключить лампу ДНаТ

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора.

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Имейте в виду, что дроссель должен обязательно устанавливаться только в разрыв фазного провода идущего на лампу, а не нулевого.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

Далее расключаете фазу. Один провод с автомата монтируете на входящий контакт дросселя.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Разница подключения 2-х и 3-х контактных ИЗУ

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

То есть, строго после балласта, вы должны завести в ИЗУ фазу, а в другую его клемму подать ноль. Не важно, откуда вы его возьмете, хоть непосредственно с самого патрона.

Кстати, двухконтактные уже давно не рекомендуют к использованию и вот почему.

Процесс поджига связан с импульсом высокого напряжения (от 2-х до 5кВ). И этот импульс параллельно подается не только на лампу, но и на дроссель.

А это запросто может пробить изоляцию ПРА, если она на это не рассчитана.

Поэтому такое параллельное подключение чаще встречается в натриевых лампах низкого напряжения, либо в тех, где достаточно импульса зажигания не более 2кв.

Конденсатор подключается параллельно всей цепи. Просто один провод заводите на фазу автомата, другой на ноль.

Все что остается это протянуть кабель и расключить патрон.

От пускового устройства до самой лампы рекомендуемая длина кабеля – не более 1,5м.

От чего взрывается ДНаТ

Если вы прикасались к поверхности лампы руками, перед включением обязательно протрите ее чистой сухой тряпочкой.

Это связано с высокой температурой нагрева в процессе работы – до 350 градусов.

Любые жирные пятна от пальцев рук, под такими температурами превратятся в почерневшие кляксы.

Это в конечном итоге приведет к тому, что лампа рано или поздно лопнет или треснет.

Кстати, многие боятся при ее эксплуатации в теплицах, что если на разогретый корпус попадет капля воды, ДНаТ может взорваться. На самом деле это не так.

Изделие выполнено из термостойкого стекла и мелкие брызги ей не особо страшны.

Только если вы не начнете заливать ее из шланга, как показано в этом популярном ролике:

Поджиг и запуск

При первой подаче напряжения начинается поджиг лампы. Данный стартовый этап и выход на максимальную яркость может занимать от 5 до 10 минут.

Цвет свечения должен быть ярко желтым до 150Лм на ватт.

Если уличное освещение выполненное такими моделями имеет раздражаюший, грязно оранжевый оттенок, это означает только одно – плафоны давно никто не мыл, и на них пыль и грязь.

Качественные, хорошие лампы всегда дают приятный оранжевый спектр.

Лампы ДНаТ весьма устойчивы и не боятся различного рода вибраций и встрясок.

Недостатки в таких лампах, безусловно имеются.

  • световой поток несколько падает после 15 000 часов непрерывной работы
  • громоздкая схема управления
  • в конце срока своей эксплуатации, начинает меняться цвет свечения

Изменение идет с желтого в сторону оранжевого с краснотой или даже полностью красного.

  • многих также не устраивает долгий процесс запуска – до 10 минут
  • сам дроссель после длительной работы издает постоянный гул

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Подключение лампы ДНаТ от дросселя ДРЛ

Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.

Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.

И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).

Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.

С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.

  • световой поток ДРЛ 250Вт – 13000Лм
  • световой поток такой ДНаТ 220Вт – 18000Лм

Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.

Иначе это будет сказываться на сроках службы светильника.

Ошибки при подключении

1Неправильное подключение 4-х контактного дросселя.

Часто в продаже встречаются 4-х, пяти и даже шести контактные дросселя. Как их подключать?

Некоторые ошибочно полагают, что на одни контакты нужно заводить фазу-ноль 220В, а с других подключать лампу. Это далеко не так.

Всегда на таких моделях должна быть указана схема подключения.

Строго следуйте этой схеме. На разных видах и подключение может быть разным.

2Вкручивание лампы в патрон голыми руками.

Как уже говорилось выше, нежелательно к такой лампочке прикасаться пальцами рук. А если такое все же произошло, всегда протирайте ее перед запуском.

3Подключение лампы от дросселя большей мощности.

В этом случае через лампочку пойдет ток, рассчитанный именно на ту мощность, под которую и произведен дроссель. Нельзя в 400 ваттный балласт включать 250 ваттную ДНаТ. Технические параметры у ламп разные.

Достаточно всего нескольких минут свечения, чтобы внутренняя колба перегрелась от такой работы. Иногда она просто потухнет, затем остынет и снова потухнет. И так далее, с определенной периодичностью.

Вот яркий пример такого неправильного подключения и его последствия.

4Включение ДНаТ от дросселя для ламп ДРЛ.

Светить такая лампа конечно будет, но продолжительность времени ее работы, никто гарантировать вам не сможет.

5Применение схемы без конденсатора.

При данной ошибке ждите постоянного перегрева проводов. Вот известное видео, наглядно объясняющее, зачем же ДНаТу конденсатор.

svetosmotr.ru

Создание самодельного дросселя на лампу ДРЛ 250

Создание  самодельного дросселя на лампу ДРЛ 250
Поскольку лампы высокого давления ДРЛ 250 отличаются своей долговечностью, надежностью и высокой экономичностью работы по сравнению со стандартными лампами накаливания, то их часто применяют для создания освещения на дачных участках , во дворах частных домов, гаражах и т.д. Сами по себе подобные лампы довольно просто приобрести в любом специализированном магазине, они имеют вполне приемлемую цену и весьма распространены. Проблемой является то, что дроссель, который входит в схему питания лампы состоит из меди и может стоить гораздо дороже. Поэтому автор решил попробовать изготовить подобный дроссель самостоятельно.

Материалы и инструменты, которые использовал автор дя создания самодельных дросселей лампы ДРЛ 250:
1) 40 ватт дроссели от лампы ЛД 40
2) 80 ватт дроссели от ламп ЛД 80
3) провода
4) паяльная лампа
5) паяльные принадлежности

Рассмотрим более детально на примере фотографий, как именно собрать самодельный дроссель для ламп ДРЛ 250.
Как уже сказано выше обычные дроссели для лампы ДРЛ 250 стоят достаточно дорого, так как состоят из медной проволоки. Поэтому он решил сделать его сам из более дешевых аналогичных материалов. В качестве таких материалов автор выбрал другие дроссели из менее мощных ламп дневного освещения.

До использования ламп ДРЛ 250 автор использовал лампы ЛД 40 и ЛД 80, в которых имеются дроссели на 40 и 80 Ватт соответственно. Поэтому создавать дроссель для ДРЛ 250 было решено из них. Произведя некоторые расчеты автор получил, что для одного дросселя ДРЛ 250 необходимо как минимум два дросселя по 80 ватт и один на 40 ватт.


Ниже приведена схема их соединения:

Как видно из схем, все дроссели соединяются в параллель, образуя таким образом общий балласт. Это важно, так как при последовательном включении дросселей индуктивность будет складываться и индуктивное сопротивление соответственно увеличивается. Поэтому при последовательном включении ток будет ограничен на уровне 20-ваттной лампы.

Один из проводов идущих от розетки стандартной розетки напряжением 220 В автор соединил с одним из концов дросселя, а другой провод из розетки пустил прямо на лампу. Провод, который идет с выхода дросселей, автор подключил ко второму контакту лампы. Практическое применение подобной схемы представлено на фотографиях ниже:



На этих фотографиях так же заметно как именно подключаются провода. Автор замечает, что необходимо сделать так, чтобы контакты на клеммах дросселей имели достаточно хорошее соединение, в противном случае они будут искрить и нагреваться, что может привести к поломке.

На следующей фотографии видно как осуществляется работа такого дросселя и что он способен запускать лампу ДРЛ 250:


По заверениям автора подобная схема достаточно надежна для использования. Так он предполагает в будущем использовать отдельный ящик в котором будут располагаться дроссели, и просто выводить с него провода на лампы. Такой вариант сборки обошелся автору дешевле, чем покупка специального дросселя для лампы ДРЛ 250. Так же автор напоминает, что при испытания следует уделять особое внимание технике безопасности, а так же советует располагать лампы на высоте не менее трех метров, так как считает что они изучают довольно много ультрафиолета.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как подключить дроссель к лампе дрл

Правильное подключение лампы ДРЛ

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

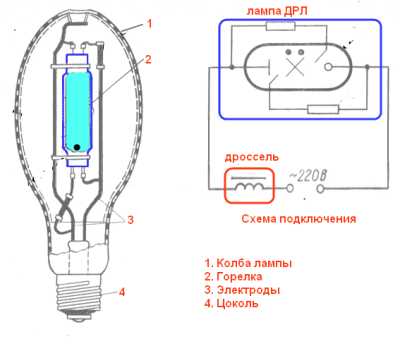

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

  • Цоколь – является основанием и подключается к сети.
  • Кварцевая горелка – центральный механизм прибора.
  • Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

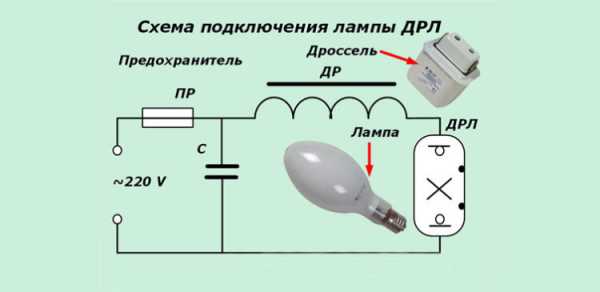

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Схема подключения лампы ДРЛ и устройство лампы

Дуговая ртутная люминесцентная или люминофорная лампа чаще всего применяется в освещении открытых площадей, сельскохозяйственных территорий, а также производственных или складских помещений, вне зависимости от их размеров.

Правильная схема подключения лампы ДРЛ – гарантия долгой и беспроблемной работы такого современного осветительного прибора.

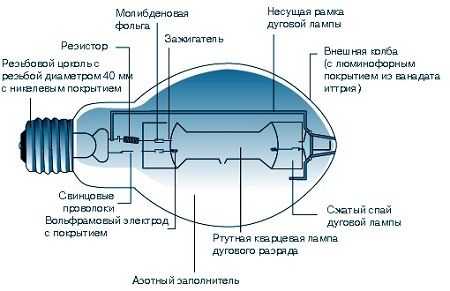

Устройство лампы ДРЛ

Основной принцип функционирования, а также непосредственно само устройство ДРЛ-ламп, относительно сложные, но именно это и помогает придавать современным осветительным приборам все необходимые качественные характеристики.

Горелка представлена тугоплавкими и обладающими химической стойкостью прозрачными материалами. Хорошо зарекомендовали себя современное кварцевое стекло или керамическое исполнение устройства. Внутренняя часть заполняется инертными газами с добавлением минимального количества ртути металлического типа.

Схема устройства лампы

В процессе подачи напряжения наблюдается возникновение тлеющего разряда, переходящего через определенный промежуток света в дуговой. Ограничение тока происходит при помощи сопротивления пускорегулирующих устройств.

Электрическим разрядом обуславливается появление хорошо различимого голубого или фиолетового излучения, возбуждающего свечение слоя люминофора, расположенного с внутренней стороны светопрозрачного баллона лампы.

В процессе горения отмечается сильный нагрев лампы, поэтому такой источник освещения применяется в приборах, оснащаемых термостойкими проводами и высококачественными патронами. Благодаря особому устройству, ДРЛ-лампа обладает высокими показателями световой отдачи, а также характеризуется повышенной устойчивостью к негативным внешним воздействиям.

Стабильная работоспособность сохраняется вне зависимости от внешних температурных показателей.

Стандартная мощность всех выпускаемых на сегодняшний день осветительных ДРЛ-приборов:

Средний срок эксплуатации качественного осветительного прибора этого типа от хорошо зарекомендовавших себя производителей составляет 10 тысяч часов. Некоторые недостатки, которыми характеризуется дуговая ртутная люминесцентная или люминофорная лампа, делают невозможным широкое применение такого источника света в жилых помещениях.

Важно помнить, что в процессе функционирования ДРЛ-лампы интенсивно образуется озон, поэтому в помещениях, освещаемых такими приборами, необходимо обеспечивать достаточную по производительности вентиляционную систему.

Основные функциональные части обычной лампы ДРЛ

Главные элементы современной дуговой ртутной люминесцентной или люминофорной лампы:

  • цокольное основание, подключаемое к патрону осветительного прибора;
  • кварцевая горелка, являющаяся центральным механизмом осветительного прибора;
  • стеклянный баллон, служащий основной защитной оболочкой всех внутренних элементов.

Как и большинство традиционных ламп, ртутно-люминесцентный источник освещения представляет собой стеклянный баллон, в нижней части которого устанавливается цоколь с резьбой. Свечение происходит за счёт наличия ртутно-кварцевой горелки, которая имеет форму трубки и заполняется смесью на основе аргона и ртути.

Четырех-электродные лампы оснащаются основными и дополнительными электродами, которые соединяются с главными катодами посредством противоположных полярностей при наличии дополнительного угольного резистора. Добавочные электроды не только стабилизируют работу осветительного прибора, но также способствуют значительному упрощению процесса зажигания.

Основной функцией цокольной части является прием сетевой электроэнергии посредством точечного и резьбового элемента с контактов патрона, который вмонтирован в осветительный прибор.

На следующем этапе осуществляется передача электрической энергии на электроды.

Внутри кварцевой колбы присутствует пара ограничителей сопротивления, которые включены в одну цепь с дополнительными электродами.

Особенностью внутренней поверхности стеклянной колбы является слой люминофора, который и отвечает за свечение.

При выборе ДРЛ-лампы нужно обращать внимание на параметры, представленные напряжением питания, мощностью, световым потоком, продолжительностью свечения, видом цокольной части, габаритами и общим весом изделия.

Материал для ламп

Конструкцией ртутно-люминесцентного источника освещения предусматривается обязательное наличие стандартной стеклянной колбы, которая выступает в качестве барьера, отделяющего любые внешние неблагоприятные факторы от функциональной части, а также предотвращает их остывание.

Кроме всего прочего, на внутреннюю поверхность баллона наносится тонкий слой люминофора, легко преобразующего ультрафиолетовое излучение в красный спектр свечения.

Объединенные синие, красное и зеленое излучение обуславливают получение в результате традиционного белого свечения.

Схема подключения лампы ДРЛ через дроссель

Одним из основных отличий ДРЛ-ламп от остальных осветительных приборов является подключение к электрической сети посредством пускорегулирующей аппаратуры или ПРА, представленной дросселем. Это стабилизирующее устройство способствует преобразованию номинального сетевого напряжения в пусковое. Отсутствие дросселя спровоцирует практически мгновенное перегорание лампочки при включении.

Схематично такой вариант подключение можно представить в виде последовательного подсоединения дуговой ртутной люминесцентной или люминофорной лампы при помощи дросселя к электрической сети.

Схема подключения лампочки через дроссель

В большинстве своём, все современные и качественные светильники, относящиеся к категории ртутно-люминесцентных ламп, характеризуются наличием уже встроенной пускорегулирующей аппаратуры. Такие модели несколько дороже стандартных светильников.

Бюджетные модели необходимо снабжать дросселем самостоятельно. Любые дроссели функционируют в качестве стабилизатора, а также эффективно корректируют работу осветительного прибора.

Благодаря правильной работе пускорегулирующей аппаратуры, ртутно-люминесцентные лампы в процессе эксплуатации не мигают и работают в непрерывном режиме даже при наличии нестабильного входящего напряжения.

Следует отметить, что дроссель вырабатывает заложенный производителем ресурс в процессе эксплуатации значительно быстрее, чем сам ртутно-люминесцентный светильник, поэтому умение самостоятельно выполнить замену такого пускорегулирующего устройства очень актуально.

Заключение

Столбовые осветительные приборы, относящиеся к категории дуговых ртутных люминесцентных или люминофорных ламп, являются долговечным, очень эффективным и достаточно экономичным оборудованием, которое удачно сочетает в себе мощность и декоративный внешний вид.

Владельцами загородной недвижимости такие современные источники света ценятся очень высоко за возможность получить качественное освещение с минимальными затратами времени и денежных средств.

Видео на тему

Лампа освещения ДРЛ

Еще недавно лампа освещения ДРЛ (дуговая ртутная люминесцентная) была самой распространенной в уличных светильниках. Однако лампы ДНаТ по многим светотехническим характеристикам превосходят лампы освещения ДРЛ, но тем не менее сегодня на рынке у них большой выбор и они много где до сих пор применяются. В первую очередь это связано с цветопередачей, у ДРЛ белый дневной цвет, у ДНаТ оранжевый.

Принцип работы лампы освещения ДРЛ

Лампа освещения дуговая ртутная люминесцентная

  1. – колба из стекла, наполненная парами ртути
  2. – обыкновенный цоколь, может быть Е14, 27, 40
  3. – горелка
  4. – основные рабочие электроды
  5. – поджигающий электрод
  6. – резистор, ограничивающий пусковой ток

На основной и поджигающий электрод подается напряжение. Так как они между собой находятся близко, то образовывается тлеющий разряд и в нем возникает большое количество свободных электронов и положительных ионов. Это тем самым вызывает разряд между рабочими электродами, и он преобразовывается в дугу и разряд, излучающий сильное ультрафиолетовое излучение. Оно не создает видимый для человеческого глаза свет. По этой причине на внутренней стороны колбы нанесен слой люминофора, который при помощи эффекта люминесценции создает освещение, которое мы знаем и видим.

Освещенность ртутной люминесцентной лампы прямо пропорциональна напряжению питающей электрической сети. При его понижении на 10 %, освещенность уменьшается на 20 – 25 %. Если напряжение уменьшается до 80 % от номинального (220 В ). то она может не зажечься, а работающая может погаснуть. При работе она сильно нагревается. По этой причине рекомендуется использовать при подключении патрона в светильниках термостойкие провода. Во время включения в ней проходит большой ток, и пары ртути постепенно переходят в газообразное состояние. Стабилизация процессов до рабочего длиться 10 – 15 минут. Так же стоит отметить, что чем ниже температура, тем дольше она будет разгораться. Если пропало напряжение, и лампа потухла, то она не включится заново, пока не остынет.

Рис.2. Светотехнические характеристики

Как видно из таблицы, энергоэффективность ламп ДРЛ (50 – 60 Люмен/Ватт ) существенно меньше ДНаТ (80 – 120 Люмен/Ватт ). Но, тем не менее, они широко применяются для освещения дворовых территорий, улиц, садов, парков, а так же для подсветки домов и зданий. Основной тип светильников, где они используются, это ЖКУ.

Рис. 3. Подключение дросселя

Если ее включить без подключения дросселя ДРЛ, то она перегорит. Выбор дросселя осуществляется в соответствии с ее мощностью. Самая распространенная мощность 125, 250, 400 Вт. Дроссель уменьшает пусковой ток, а конденсатор компенсирует реактивную составляющую мощности, что экономит электроэнергию до 50 %. Дроссель и конденсатор это пускорегулирующая аппаратура, которая идет в комплекте со светильником.

В последнее время в продаже появились лампы освещения ДРЛ прямого включения, то есть включается в сеть без дросселя.

Так как внутри ДРЛ находятся пары ртути, то к ее хранению предъявляются особые требования.

Источники: http://proosveschenie.ru/proizvodstvennye-pomeshheniya/pravilnoe-podklyuchenie-lampy-drl.html, http://proprovoda.ru/osveshhenie/lampy/sxema-podklyucheniya-lampy-drl.html, http://www.stroymasterok.com/inzhenernye-sistemy/elektrika/osveshhenie/lampa-osveshheniya-drl/

electricremont.ru

Подключение дрл через конденсатор. Горят дрл


и Помимо прочего попробую предположить, что включение и выключение происходит не всегда четко. и случаются ложные срабатывания. То есть дергает. То включит, то отключит. На глаз может быть не видно, ДРЛ запускает не мгновенно, но если при включении фотореле не четко фиксирует что достаточно уже стемнело и передергивает, раз два, три то это будет изменением режима запуска. То же и при выключении. Просто вариант к левым дросселям. Видел нечто подобное на лестничном освещении, глаз реле засвечивался светом ламп и оно дергало. Иногда минут по пять, пока до него доходило, что уже темно. На лампах накаливания это видно.
А вообще стоило бы проконтролировать если есть возможность и есть чем, форму чем питается и в рабочем режиме и в режиме запуска, Конечно не предлагаю лезть на столб с осцилографом.. Но.
-20 dB , а была темка про лампы, по моему в электронике от а до я, года полтора назад если не вру. Там в основном про УФ, но затрагивали и обычные и ДРЛ. И вообще ртутные высокого давления, по моему даже паспорта кто то выкладывал. Говорилось и про бездроссельное включение и надежность причинами отказов.
Стиралку ПЗУ когда то и я делал, и кустарную проверялку денег, Скажу та них эти поджиговые колбы не дохнут, но там и режим не совсем тот. А вот годятся для них колбы и от дохлых ДРЛок. Так что видимо отказ ламп, не только в поджиге. Они перестают работать, как целое. Я с ДРЛ не возился, только с их инициаторами.
m.ix , металлический налет, при выходе на режим он почти весь испаряется. То ли сами электроды испаряет потом осаждает на стекло, то ли ртуть помогает, сначала растворяет, а затем переносит, не знаю. Но с нагревом этот налет почти уходит. Когда то с этими УФ наигрался вдоволь, глаза себе попалил капитально, несмотря на очки. И позже бывало. до слезания кожи с нежных участков (нос )

ДОБАВЛЕНО 11/18/2009 08:33

m.ix , твою идею про длинную линию я понял. Не знаю, вряд ли. Вот с тонким проводом… Но с длинной линией думаю нет, не сопоставимы уровни того чем от длинны обогатится то что по проводу идет и те напруги, что требует ДРЛ.
Тем более (правда не скажу на каком именно расстоянии допустима установка пускорегулирующих устройств для ДРЛ) на практике часто вижу, что ставится все достаточно отдаленно. Хотя на сечение провода стоило бы внимание обратить и не только от лампы до дросселя, но и вообще, то есть к дросселю от щита или что там.
С пробоем и изоляцией ты тоже не прав, там где пробьет, уже не зарастет и выгорит в считанные дни если не часы, особенно при сырой погоде.

Широко используются дуговые ртутные люминофорные (ДРЛ) лампы высокого давления. Они применяются в производственных помещениях и на других объектах, не требующих качественной цветопередачи. Принцип работы ДРЛ лампы достаточно сложен, однако это позволяет придать осветительным приборам необходимые характеристики. Чтобы понять, как работает такая лампочка, нужно хорошо знать ее конструкцию.

Устройство лампы ДРЛ

Стандартная лампа ДРЛ состоит из стеклянной колбы, у которой снизу установлен цоколь с резьбой. Освещение происходит с помощью ртутно-кварцевой горелки, выполненной в виде трубки. Внутренняя часть трубки заполнена аргоном и небольшим количеством ртути.

У каждой лампы ДРЛ расшифровка аббревиатуры соответствует полному названию дуговых ртутных ламп. В более ранних конструкциях символ Д означал дроссель или лампу, где используется дроссель. В настоящее время используются бездроссельные лампы ДРЛ, доступные многим потребителям. Поэтому в связи с изменениями функциональности, в маркировке лампы ДРЛ расшифровка буквы Д была изменена.

Самые первые лампочки этого типа были оборудованы лишь двумя электродами. В связи с этим для их запуска требовалось дополнительное крупногабаритное устройство поджога, работающего за счет высоковольтного импульсного пробоя газового промежутка горелки. Эти лампочки были постепенно сняты с производства и заменены четырехэлектродными конструкциями, запускающимися только с помощью дросселя.


В четырехэлектродной лампочке имеются основные и дополнительные электроды. Соединение электродов с главными катодами осуществляется путем соединения противоположных полярностей добавочным угольным резистором. Применение дополнительных электродов позволяет стабилизировать работу лампы и значительно упростить ее зажигание.

Основная функция заключается в приеме электрической энергии из сети через точечный и резьбовой элемент от контактов патрона, установленного в светильнике. Затем, происходит подача электроэнергии к электродам. В кварцевой колбе имеются ограничивающие сопротивления в количестве двух штук, находящиеся в одной цепи с дополнительными электродами. На внутреннюю поверхность колбы наносится люминофор.

Принцип работы лампы ДРЛ

Каждая горелка изготавливается из прозрачного тугоплавкого материала, устойчивого к химическим воздействиям. Для этого используются керамические материалы или кварцевое стекло. Инертный газ, закачиваемый внутрь, имеет точную дозировку. Окончательный дуговой электрический разряд создается путем добавления металлической ртути, обеспечивая нормальное свечение лампы.


Запуск выполняется с помощью зажигающих электродов. Когда к лампочке подается питающая электрическая энергия, происходит создание тлеющего разряда между зажигающим и основным электродом, которые расположены очень близко относительно друг друга. В результате, происходит накопление носителей зарядов, достаточных для появления пробоя на расстоянии между первым и вторым основным электродом. Тлеющий разряд в самые короткие сроки принимает дуговую форму.

Устойчивый свет и работа лампы типа ДРЛ начинается примерно через 10-15 минут, после подачи электроэнергии. В течение этого времени ток, протекающий в лампочке, значительно выше номинального значения и ограничивается сопротивлением, находящимся в пускорегулирующей аппаратуре. Продолжительность пуска напрям

levevg.ru

Есть лампа ДРЛ250 подскажите как разжечь без дросселя

включить через стабилизатор тока, отрегулировав ток так, чтобы на лампе было среднее напряжение, как при работе через дроссель. В качестве стабилизатора можно использовать как БАРЕТТЕР последовательно включённые сДРЛ лапмы накаливания. Такое подойдёт чтоб прсто запустить лапу из любопытства, но нормально так она не сможет работать да икпд будет очень низким. Дроссель же найти очень просто- СОЕДИНИТЬ ПАРАЛЛЕЛЬНО 6 40- ватных ДРОССЕЛЕЙ от ЛАМП ДНЕВНОГО СВЕТА ДРЛ250 будет нормально работать с мощностью 250 -160 вт (для стабилизации разряда на меньшей мощности 1-2 дросселя отключаются. Если мощность на ДРЛ меньше номинальной на 30 прцентов то лампа начмнает работать уже неустойчиво

Коротыш будет, пробки вышибет, и глаза тоже….))

Последовательно через лампочку накаливания достаточной мощности.

Никак. После запуска лампа потребляет меньше напряжение, чем то которое требуется для разжигания. Для этого и требуется дроссель. Лучше использовать ЛМ-ки. Они не требуют дроссели в отличии от ДРЛ. ДРЛ — дроссельно ртутная лампа.

touch.otvet.mail.ru

0 comments on “Дрл без дросселя – Бездроссельные лампы ДРВ

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
