Двигатель 2сд – Стационарные бензиновые двигатели производства СССР — Википедия

Стационарные бензиновые двигатели производства СССР — Википедия

В СССР в различные годы выпускались несколько серий стационарных бензиновых двигателей для привода электрических генераторов, насосов, сельскохозяйственных машин. Эти же двигатели широко использовались на маломерных судах.

Двигатели серии Л были разработаны в конце 30-х годов на Ульяновском моторном заводе и производились до начала 60-х годов. Серия включала в себя три двигателя, унифицированных по цилиндро-поршневой группе: Л-3/2, Л-6/2 и Л-12, соответственно одноцилиндровый, двухцилиндровый и четырёхцилиндровый. Рабочий объем цилиндра — 300 см³. Рабочая частота вращения — 2000 об/мин. Цилиндровая мощность 3 л.с. Двигатели карбюраторные, четырёхтактные. Охлаждение — жидкостное. Смазка — разбрызгиванием.

Двигатели «Л» изначально разрабатывались для привода электрогенераторов, насосов и др., но нашли применение и для лодок.

УД — марка многоцелевых малолитражных бензиновых двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом. УД расшифровываются как

Ульяновский Двигатель, в простонародии — «Топ-нога». Двигатели четырёхтактные, воздушного охлаждения, с нижним расположением клапанов. С 1952 года выпускались 3 основных модели и их модификации:

• УД-1 одноцилиндровые двигатели мощностью 4 л.с. с нижним расположением клапанов; 305 см³
• УД-2 двухцилиндровые двигатели мощностью 8 л.с. с нижним расположением клапанов; 610 см³
• УД-4 четырёхцилиндровые двигатели мощностью 15 л.с. с нижним расположением клапанов; 1220 см³

С 1967 года начат выпуск двигателей еще двух моделей, верхнеклапанных, с конструкцией, базирующейся на моторе малолитражки «Запорожец» ЗАЗ-965:

• УД-15 — одноцилиндровые двигатели мощностью 6 л.с. с верхним расположением клапанов;
• УД-25 — двухцилиндровые двигатели мощностью 12 л.с. с верхним расположением клапанов;

Базовые модели двигателей на заводе комплектовались различным оборудованием, которое обозначалось литерой после цифр:

• Г — двигатели, предназначенные для привода генераторов. Комплектовались электростартером и переходным кожухом. Магнето с фиксированным углом опережения зажигания.
• С — двигатели, предназначенные для привода малогабаритных сельхозмашин. Комплектовались понижающим редуктором. Магнето с фиксированным углом опережения зажигания.
• В — двигатели для маломерных судов. Комплектовались разобщительной муфтой, реверс-редуктором, гребным валом и гребным винтом, магнето с регулятором угла опережения зажигания. Изначально имели водяное охлаждение, но серийно выпускались с воздушным (под маркой ПД-221).
• Т — двигатели, предназначенные для работы на минитракторах и катках для асфальта. Комплектовались переходным фланцем для коробки передач, электростартером, бумажным воздушным фильтром, магнето с регулятором угла опережения зажигания (выпускались также под маркой СМ-12).
• М — модернизированные в 90-х годах двигатели.

Эти двигатели выпускались и другими заводами под марками ПД, СК и УД на «Петропавловском заводе малолитражных двигателей» (Петропавловск, Казахстан)^[1] и СМ на заводе «Серп и Молот» (Харьков, Украина).

Основное применение двигателей — бензиноэлектрические агрегаты серии АБ. Применялись также для привода средств малой механизации: микротракторов, катков для асфальта, компрессоров, лебёдок и в качестве стационарных двигателей на хозяйственных, рыбацких и бакенщицких лодках.

Двигатели УД относятся к среднефорсированным карбюраторным двигателям и характеризуются удельной массой порядка 9 кг/л.с., что является нормальным показателем для современных стационарных двигателей.

Конструкция двигателей рассчитана на продолжительную работу при номинальной мощности в тяжёлых условиях (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 часов. По своим удельным показателям двигатели УД-15М и УД-25М находятся на одном уровне со стационарными двигателями аналогичной долговременной мощности, выпускаемыми в США и лишь немного уступают современным типам стационарных двигателей Honda и Robin Subaru.

Следует учитывать, что для зарубежных двигателей в технических характеристиках указывается кратковременно реализуемая максимальная мощность, а для двигателей УД — долговременная. Например, двигатель УД-15 по своей долговременной мощности сопоставим с двигателем Robin Subaru 8,5hp, а УД-25 с двигателем Robin Subaru 18hp^{[источник не указан 3439 дней]}. Несколько большая масса двигателей УД (по сравнению с зарубежными аналогами) объясняется тем, что при их проектировании важно было обеспечить совместимость по привязочным размерам с предыдущими моделями. Поэтому двигатели получили картер излишне большого размера и излишне тяжелый маховик-вентилятор. Следует отметить, что после модернизации двигателей в 90-х годах их масса и размеры были уменьшены.

Характеристики:

• карбюраторный, четырехтактный, одноцилиндровый, с воздушным охлаждением и рабочим объемом цилиндра 520 см³;
• ход поршня 90 мм;
• диаметр цилиндра 86 мм; степень сжатия — 5,3; номинальная мощность — 4,5 л.с.;
• число оборотов коленчатого вала при этой мощности не более 2000 об/мин.

ЗИД-4,5 оснащён встроенным редуктором , передаточные числа 1:2.91, 1:6, вал которого вращается со скоростью 333 об/мин на первой передаче и со скоростью 687 об/мин — на второй. Расход топлива 1,5 кг/ч. Система зажигания с маховичным магнето, запуск — шнуром или пусковой рукояткой, габаритные размеры: 615×490×678 мм. Сухой вес двигателя 65 кг. Существовали также версии с диаметром цилиндра 82 мм и стальной улиткой охлаждения вместо алюминиевой.

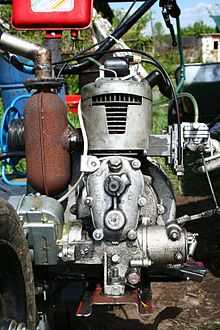

Двигатель 2СД-М1 на мотоблоке

2СД — серия двухтактных бензиновых стационарных двигателей, унифицированных по деталям цилиндро-поршневой группы и коленчатого вала с двигателями мотоцикла «Минск». Двигатели имеют воздушное охлаждение. Выпускались Петропавловским заводом малолитражных двигателей. Основное топливо — бензин А-72, топливо допустимое Б-70 или А-76. Масло для топливной смеси MC-20 в пропорции 1:33 по объёму. Свеча зажигания экранированная А10Н с резьбой M18×1,5 или неэкранированная с резьбой M14×1,25 через переходник. Рабочий объем — 123 см

3, температура эксплуатации −50 … +50 градусов, допускалось использование эфира для зимнего пуска. Угол опережения зажигания −8 градусов для низкокачественных топлив, −4 градуса для нормального. Номинальные обороты 3000 об. в мин. Мощность номинальная 0.75-1.0 квт. Имели следующие модификации:

• 2СД-В — первая модификация с карбюратором К-55, степень сжатия 5,5 , под А-66 бензин;
• 2СД-М — модификация с карбюратором К-41;
• 2СД-М1
   — модификация с карбюратором К-41 и измененной головкой цилиндра (степень сжатия 6,5)
• 2СД-М2 — модификация с измененным пусковым механизмом.
• 2СД-М1К — модификация для работы на керосине (запуск осуществлялся на бензине)

Двигатель СД-60 Б/3 — модификация двигателя бензиномоторной для генератора тип ГАБ-0,5-0/115/Ч-400 и пилы «Дружба», дефорсированная до 1,2 л.с., оснащенная регулятором частоты вращения и предназначенная для продолжительной работы.

Карбюраторный двигатель, используется в качестве силового агрегата для привода различных машин, потребляющих не свыше 5 л. с. Двигатель рассчитан на номинальную мощность 5,5 л. с. при 3000 об/мин. При работе в комплекте электростанции скорость двигателя — 1500 об/мин.

Техническая характеристика:^[2]

Тип двигателя	двухтактный с двухканальной возвратной продувкой
Число цилиндров	1
Диаметр цилиндра	74 мм
Ход поршня	68 мм
Рабочий объем цилиндра	292 см3
Степень сжатия	5,8
Мощность номинальная	3,7 л. с.
Число оборотов	1500 об/мин.
Магнето	М-25Б левого вращения
Тип свечи	АПУ с гайкой Б, ГОСТ 2048-54
Тип карбюратора	К-12-3
Горючее	Бензин А-66 ГОСТ 2084-51
Система смазки	Примешивание автола 10 к бензину в соотношении 1:25
Удельный расход горючего	380-420 г на л.с./час
Сухой вес двигателя	40 кг
Габариты	370×440×620 мм

На базе двигателей автомобилей ГАЗ и УАЗ были созданы конвертированные стационарные двигатели. Как правило, конструкция двигателя практически не отличалась от базовой модели. Основное различие было в системах двигателей. Так в системе питания устанавливался карбюратор, лишенный эконостата и ускорительного насоса. Двигатели дооборудовались центробежным регулятором частоты вращения. В комплект двигателя включался пульт управления и щиток приборов. Система охлаждения оснащалась более производительным радиатором.

• ГАЗ-331 (позже ЗМЗ-331) — модификация двигателя автомобиля ГАЗ М-20 «Победа». Долговременная мощность, в зависимости от модицикации от 26 до 33 л.с.

1. ↑ Двигатели УД (СК) (неопр.). moymotoblok.ru. Дата обращения 5 декабря 2018.
2. ↑ Шестопалов, К.С. Справочная книга сельского киномеханика. — М.: Издательство «Советская Россия», 1964. — 600 с.

• Руководство по обслуживанию двигателя Л-6/2. М.: Оборонгиз, 1940.

ru.wikipedia.org

Тридцать три года. — DRIVE2

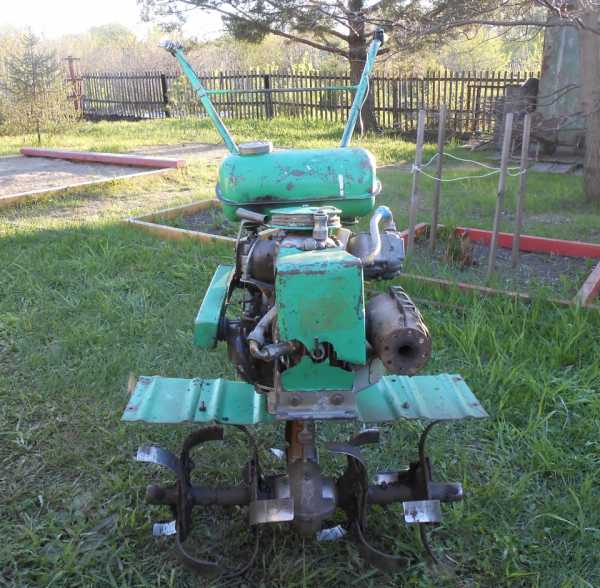

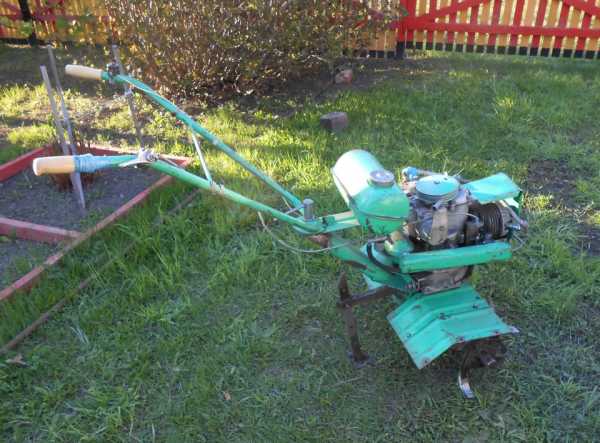

Создатели назвали его «Пчёлка» и были в корне не правы. Никакого приятного пчелиного жужжания нет и в помине. На холостых оборотах агрегат издаёт классическое мотоциклетное «дрыг-дыг-дыг», а на максимальных — вой поршневого бомбардировщика на выходе из пике. Ну да ладно — как назвали, так назвали. Родился он (мотокультиватор) в 1983 году на петропавловском заводе МЛД и был подарен моему отцу на юбилей сослуживцами.

Полный размер

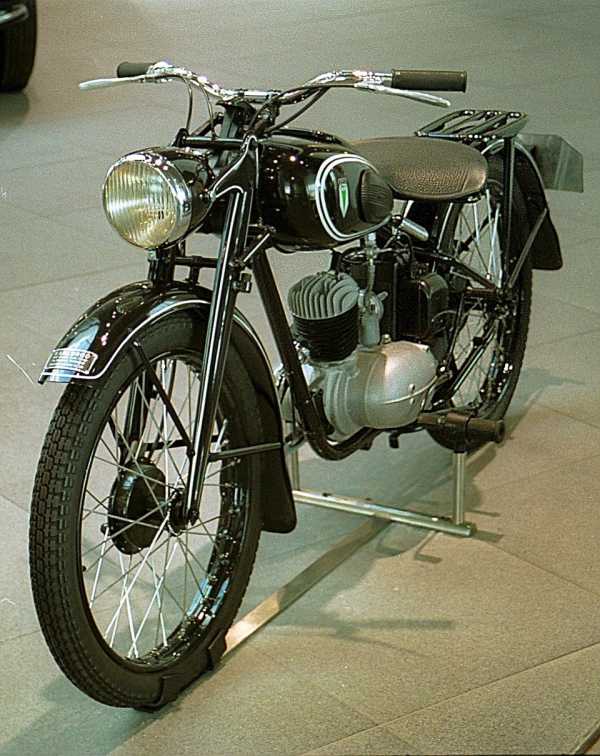

Отступление 1: Что общего между этой зелёной железякой и немецким мотоциклом DKW RT 125 1939 года? Ни много ни мало — шатунно-поршневая группа и коленвал. После последней мировой войны этот весьма удачный мотоцикл скопировали множество заводов по всему миру (даже Ямаха), ну и мы, естественно — М-1 в Минске и К-125 в Коврове. Стране нужен был лёгкий стационарный двигатель взамен устаревшей тяжеленной серии «Л» для небольших генераторов и насосов. Так родился двигатель 2СД-М с множеством модификаций, имеющих одну и ту же основу от DKW. Примечательно, что была даже модификация, работающая на керосине! Выпускается этот двигатель и сейчас, т.е. почти 7 десятков лет!

Полный размер

Продолжение: Некотрое время работал на родительской даче, потом пару-тройку лет простоял в гараже сломанный, а году этак в 91-м попал в мои руки с напутствием «почини и пользуйся». С поломкой я разобрался быстро — всего-то и было: отпаялся со своего места подвижный контакт прерывателя и припаялся к неподвижному. И трудовая жизнь «Пчёлки» пошла в полную силу. 8 соток дача + 7 соток картошки — ежегодная норма. После весенней пахоты двигатель снимался и переделывался в насос, а иногда и в привод деревообрабатывающего станка. В общем, работа на износ, которая продолжается и по сей день.

Отступление 2: ТТД (тактико-технические данные): Двигатель двухтактный 2СД-М2, рабочий объём — 123 куб.см. Диаметр цилиндра/ход поршня — 52/58 мм. Мощность — 2 л.с. (и хорошо, что только 2, брыкается культиватор при работе как два коня, третью лошадь мне точно не удержать! И, кстати, не зря говорят: «Пашет не трактор, пашет тракторист!») Топливо — бензин А-72 (ну где ж его найдёшь, приходится лить А-80) в смеси с любым маслом (кроме подсолнечного) в пропорции 30/1 (пол-ковшичка на ведро). Расход — бак на пол-дня. Главная передача — червячный редуктор с вертикальным валом, дифференциал отсутствует. Глушитель — прямоток, заодно выполняет роль тормозного парашюта, с оглушительным хлопком эффектно выбрасывая вперёд струю пламени при остановке двигателя.

Полный размер

Продолжение: Поломки были, куда же без них. Вышеупомянутые контакты прерывателя — самая незначительная. Году на пятнадцатом жизни ощутимо снизилась мощность, ухудшился, а потом и совсем пропал запуск. Вскрытие показало залегание колец и, самое страшное — стопорное кольцо поршневого пальца выскочило из своего гнезда и задрало и поршень и цилиндр. Так бы обошлось заменой колец, а пришлось менять и цилиндр и поршень. Примерно через 5 лет кольца были заменены ещё раз и служат до сих пор. На центробежном сцеплении один раз поменял накладки и несколько раз пружинки, стягивающие грузики, пока не понял, что можно и без пружин. Однажды разрушился подшипник редуктора, потребовалась замена. Вскрытие показало страшную правду — червячная пара изношена настолько, что зацепления осталось на пару мм, не больше. Это уже серьёзно. Редуктор стоит дорого, здесь его не найти, а ехать в соседнюю страну… При том, что всё остальное тоже «на подходе». Посовещались, и я решил во фразе «Ремонтировать нельзя добивать» запятую расположить после слова нельзя. Вот и «добиваю» … уже лет 8. Столько же не проделывал никакое техобслуживание. Карбюратор внешне напоминает кусок земли, воздушный фильтр — лучше вообще промолчу, про внешний вид тоже, тем не менее, каждую весну, простояв зиму в ржавом железном сарае, чудесный мой агрегат с первого-второго раза заводится и пашет, пашет, пашет, и конца краю этому не видать, и умирать не собирается, да и пусть живёт и… Слава советской технике (хоть и с немецкими корнями)!

И на закуску, маленькое видео:

Всем успехов в труде!

www.drive2.ru

2СД Википедия

В СССР в различные годы выпускались несколько серий стационарных бензиновых двигателей для привода электрических генераторов, насосов, сельскохозяйственных машин. Эти же двигатели широко использовались на маломерных судах.

Серия «Л»

Двигатели серии Л были разработаны в конце 30-х годов на Ульяновском моторном заводе и производились до начала 60-х годов. Серия включала в себя три двигателя, унифицированных по цилиндро-поршневой группе: Л-3/2, Л-6/2 и Л-12, соответственно одноцилиндровый, двухцилиндровый и четырёхцилиндровый. Рабочий объем цилиндра — 300 см³. Рабочая частота вращения — 2000 об/мин. Цилиндровая мощность 3 л.с. Двигатели карбюраторные, четырёхтактные. Охлаждение — жидкостное. Смазка — разбрызгиванием.

Двигатели «Л» изначально разрабатывались для привода электрогенераторов, насосов и др., но нашли применение и для лодок.

Серия «УД»

УД — марка многоцелевых малолитражных бензиновых двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом. УД расшифровываются как Ульяновский Двигатель, в простонародии — «Топ-нога». Двигатели четырёхтактные, воздушного охлаждения, с нижним расположением клапанов. С 1952 года выпускались 3 основных модели и их модификации:

• УД-1 одноцилиндровые двигатели мощностью 4 л.с. с нижним расположением клапанов; 305 см³
• УД-2 двухцилиндровые двигатели мощностью 8 л.с. с нижним расположением клапанов; 610 см³
• УД-4 четырёхцилиндровые двигатели мощностью 15 л.с. с нижним расположением клапанов; 1220 см³

С 1967 года начат выпуск двигателей еще двух моделей, верхнеклапанных, с конструкцией, базирующейся на моторе малолитражки «Запорожец» ЗАЗ-965:

• УД-15 — одноцилиндровые двигатели мощностью 6 л.с. с верхним расположением клапанов;
• УД-25 — двухцилиндровые двигатели мощностью 12 л.с. с верхним расположением клапанов;

Базовые модели двигателей на заводе комплектовались различным оборудованием, которое обозначалось литерой после цифр:

• Г — двигатели, предназначенные для привода генераторов. Комплектовались электростартером и переходным кожухом. Магнето с фиксированным углом опережения зажигания.
• С — двигатели, предназначенные для привода малогабаритных сельхозмашин. Комплектовались понижающим редуктором. Магнето с фиксированным углом опережения зажигания.
• В — двигатели для маломерных судов. Комплектовались разобщительной муфтой, реверс-редуктором, гребным валом и гребным винтом, магнето с регулятором угла опережения зажигания. Изначально имели водяное охлаждение, но серийно выпускались с воздушным (под маркой ПД-221).
• Т — двигатели, предназначенные для работы на минитракторах и катках для асфальта. Комплектовались переходным фланцем для коробки передач, электростартером, бумажным воздушным фильтром, магнето с регулятором угла опережения зажигания (выпускались также под маркой СМ-12).
• М — модернизированные в 90-х годах двигатели.

Эти двигатели выпускались и другими заводами под марками ПД, СК и УД на «Петропавловском заводе малолитражных двигателей» (Петропавловск, Казахстан)^[1] и СМ на заводе «Серп и Молот» (Харьков, Украина).

Основное применение двигателей — бензиноэлектрические агрегаты серии АБ. Применялись также для привода средств малой механизации: микротракторов, катков для асфальта, компрессоров, лебёдок и в качестве стационарных двигателей на хозяйственных, рыбацких и бакенщицких лодках.

Двигатели УД относятся к среднефорсированным карбюраторным двигателям и характеризуются удельной массой порядка 9 кг/л.с., что является нормальным показателем для современных стационарных двигателей.

Конструкция двигателей рассчитана на продолжительную работу при номинальной мощности в тяжёлых условиях (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 часов. По своим удельным показателям двигатели УД-15М и УД-25М находятся на одном уровне со стационарными двигателями аналогичной долговременной мощности, выпускаемыми в США и лишь немного уступают современным типам стационарных двигателей Honda и Robin Subaru.

Следует учитывать, что для зарубежных двигателей в технических характеристиках указывается кратковременно реализуемая максимальная мощность, а для двигателей УД — долговременная. Например, двигатель УД-15 по своей долговременной мощности сопоставим с двигателем Robin Subaru 8,5hp, а УД-25 с двигателем Robin Subaru 18hp^{[источник не указан 3439 дней]}. Несколько большая масса двигателей УД (по сравнению с зарубежными аналогами) объясняется тем, что при их проектировании важно было обеспечить совместимость по привязочным размерам с предыдущими моделями. Поэтому двигатели получили картер излишне большого размера и излишне тяжелый маховик-вентилятор. Следует отметить, что после модернизации двигателей в 90-х годах их масса и размеры были уменьшены.

Двигатель ЗИД-4,5 (УМЗ-5)

Характеристики:

• карбюраторный, четырехтактный, одноцилиндровый, с воздушным охлаждением и рабочим объемом цилиндра 520 см³;
• ход поршня 90 мм;
• диаметр цилиндра 86 мм; степень сжатия — 5,3; номинальная мощность — 4,5 л.с.;
• число оборотов коленчатого вала при этой мощности не более 2000 об/мин.

ЗИД-4,5 оснащён встроенным редуктором , передаточные числа 1:2.91, 1:6, вал которого вращается со скоростью 333 об/мин на первой передаче и со скоростью 687 об/мин — на второй. Расход топлива 1,5 кг/ч. Система зажигания с маховичным магнето, запуск — шнуром или пусковой рукояткой, габаритные размеры: 615×490×678 мм. Сухой вес двигателя 65 кг. Существовали также версии с диаметром цилиндра 82 мм и стальной улиткой охлаждения вместо алюминиевой.

Двигатель «2СД»

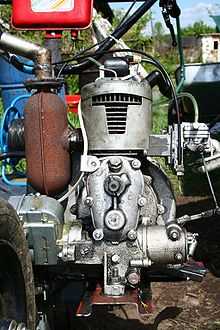

Двигатель 2СД-М1 на мотоблоке

2СД — серия двухтактных бензиновых стационарных двигателей, унифицированных по деталям цилиндро-поршневой группы и коленчатого вала с двигателями мотоцикла «Минск». Двигатели имеют воздушное охлаждение. Выпускались Петропавловским заводом малолитражных двигателей. Основное топливо — бензин А-72, топливо допустимое Б-70 или А-76. Масло для топливной смеси MC-20 в пропорции 1:33 по объёму. Свеча зажигания экранированная А10Н с резьбой M18×1,5 или неэкранированная с резьбой M14×1,25 через переходник. Рабочий объем — 123 см³, температура эксплуатации −50 … +50 градусов, допускалось использование эфира для зимнего пуска. Угол опережения зажигания −8 градусов для низкокачественных топлив, −4 градуса для нормального. Номинальные обороты 3000 об. в мин. Мощность номинальная 0.75-1.0 квт. Имели следующие модификации:

• 2СД-В — первая модификация с карбюратором К-55, степень сжатия 5,5 , под А-66 бензин;
• 2СД-М — модификация с карбюратором К-41;
• 2СД-М1 — модификация с карбюратором К-41 и измененной головкой цилиндра (степень сжатия 6,5)
• 2СД-М2 — модификация с измененным пусковым механизмом.
• 2СД-М1К — модификация для работы на керосине (запуск осуществлялся на бензине)

Двигатель «СД-60» Б/3

Двигатель СД-60 Б/3 — модификация двигателя бензиномоторной для генератора тип ГАБ-0,5-0/115/Ч-400 и пилы «Дружба», дефорсированная до 1,2 л.с., оснащенная регулятором частоты вращения и предназначенная для продолжительной работы.

Двигатель «ОДВ-300В»

Карбюраторный двигатель, используется в качестве силового агрегата для привода различных машин, потребляющих не свыше 5 л. с. Двигатель рассчитан на номинальную мощность 5,5 л. с. при 3000 об/мин. При работе в комплекте электростанции скорость двигателя — 1500 об/мин.

Техническая характеристика:^[2]

Тип двигателя	двухтактный с двухканальной возвратной продувкой
Число цилиндров	1
Диаметр цилиндра	74 мм
Ход поршня	68 мм
Рабочий объем цилиндра	292 см3
Степень сжатия	5,8
Мощность номинальная	3,7 л. с.
Число оборотов	1500 об/мин.
Магнето	М-25Б левого вращения
Тип свечи	АПУ с гайкой Б, ГОСТ 2048-54
Тип карбюратора	К-12-3
Горючее	Бензин А-66 ГОСТ 2084-51
Система смазки	Примешивание автола 10 к бензину в соотношении 1:25
Удельный расход горючего	380-420 г на л.с./час
Сухой вес двигателя	40 кг
Габариты	370×440×620 мм

Модификации двигателей «Москвич»

Модификации двигателей ГАЗ, ЗМЗ, УМЗ

На базе двигателей автомобилей ГАЗ и УАЗ были созданы конвертированные стационарные двигатели. Как правило, конструкция двигателя практически не отличалась от базовой модели. Основное различие было в системах двигателей. Так в системе питания устанавливался карбюратор, лишенный эконостата и ускорительного насоса. Двигатели дооборудовались центробежным регулятором частоты вращения. В комплект двигателя включался пульт управления и щиток приборов. Система охлаждения оснащалась более производительным радиатором.

• ГАЗ-331 (позже ЗМЗ-331) — модификация двигателя автомобиля ГАЗ М-20 «Победа». Долговременная мощность, в зависимости от модицикации от 26 до 33 л.с.

Модификации двигателей ЗИЛ

Примечания

1. ↑ Двигатели УД (СК) (неопр.). moymotoblok.ru. Дата обращения 5 декабря 2018.
2. ↑ Шестопалов, К.С. Справочная книга сельского киномеханика. — М.: Издательство «Советская Россия», 1964. — 600 с.

Литература

• Руководство по обслуживанию двигателя Л-6/2. М.: Оборонгиз, 1940.

wikiredia.ru

2СД Википедия

В СССР в различные годы выпускались несколько серий стационарных бензиновых двигателей для привода электрических генераторов, насосов, сельскохозяйственных машин. Эти же двигатели широко использовались на маломерных судах.

Серия «Л»[ | ]

Двигатели серии Л были разработаны в конце 30-х годов на Ульяновском моторном заводе и производились до начала 60-х годов. Серия включала в себя три двигателя, унифицированных по цилиндро-поршневой группе: Л-3/2, Л-6/2 и Л-12, соответственно одноцилиндровый, двухцилиндровый и четырёхцилиндровый. Рабочий объем цилиндра — 300 см³. Рабочая частота вращения — 2000 об/мин. Цилиндровая мощность 3 л.с. Двигатели карбюраторные, четырёхтактные. Охлаждение — жидкостное. Смазка — разбрызгиванием.

Двигатели «Л» изначально разрабатывались для привода электрогенераторов, насосов и др., но нашли применение и для лодок.

Серия «УД»[ | ]

УД — марка многоцелевых малолитражных бензиновых двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом. УД расшифровываются как Ульяновский Двигатель, в простонародии — «Топ-нога». Двигатели четырёхтактные, воздушного охлаждения, с нижним расположением клапанов. С 1952 года выпускались 3 основных модели и их модификации:

• УД-1 одноцилиндровые двигатели мощностью 4 л.с. с нижним расположением клапанов; 305 см³
• УД-2 двухцилиндровые двигатели мощностью 8 л.с. с нижним расположением клапанов; 610 см³
• УД-4 четырёхцилиндровые двигатели мощностью 15 л.с. с нижним расположением клапанов; 1220 см³

С 1967 года начат выпуск двигателей еще двух моделей, верхнеклапанных, с конструкцией, базирующейся на моторе малолитражки «Запорожец» ЗАЗ-965:

• УД-15 — одноцилиндровые двигатели мощностью 6 л.с. с верхним расположением клапанов;
• УД-25 — двухцилиндровые двигатели мощностью 12 л.с. с верхним расположением клапанов;

Базовые модели двигателей на заводе комплектовались различным оборудованием, которое обозначалось литерой после цифр:

• Г — двигатели, предназначенные для привода генераторов. Комплектовались электростартером и переходным кожухом. Магнето с фиксированным углом опережения зажигания.
• С — двигатели, предназначенные для привода малогабаритных сельхозмашин. Комплектовались понижающим редуктором. Магнето с фиксированным углом опережения зажигания.
• В — двигатели для маломерных судов. Комплектовались разобщительной муфтой, реверс-редуктором, гребным валом и гребным винтом, магнето с регулятором угла опережения зажигания. Изначально имели водяное охлаждение, но серийно выпускались с воздушным (под маркой ПД-221).
• Т — двигатели, предназначенные для работы на минитракторах и катках для асфальта. Комплектовались переходным фланцем для коробки передач, электростартером, бумажным воздушным фильтром, магнето с регулятором угла опережения зажигания (выпускались также под маркой СМ-12).
• М — модернизированные в 90-х годах двигатели.

Эти двигатели выпускались и другими заводами под марками ПД, СК и УД на «Петропавловском заводе малолитражных двигателей» (Петропавловск, Казахстан)^[1] и СМ на заводе «Серп и Молот» (Харьков, Украина).

Основное применение двигателей — бензиноэлектрические агрегаты серии АБ. Применялись также для привода средств малой механизации: микротракторов, катков для асфальта, компрессоров, лебёдок и в качестве стационарных двигателей на хозяйственных, рыбацких и бакенщицких лодках.

Двигатели УД относятся к среднефорсированным карбюраторным двигателям и характеризуются удельной массой порядка 9 кг/л.с., что является нормальным показателем для современных стационарных двигателей.

Конструкция двигателей рассчитана на продолжительную работу при номинальной мощности в тяжёлых условиях (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 часов. По своим удельным показателям двигатели УД-15М и УД-25М

ru-wiki.ru

Двигатель 2-СД-В

Стационарные малолитражные двигатели 2-СД-В.

Стационарные малолитражные двигатели 2-СД-В.
Двигатель 2-СД-В (рис. 25)—одноцилиндровый, двухтактный, мощностью 2 л.с.
Шатун двутаврового сечения имеет головки. Верхняя головка соединяется с поршнем с помощью плавающего поршневого пальца, удерживаемого от ними осевых двумя пружннами стопорными кольцами, вставленными в кольцевые выточки бобышек поршня. Кривошипная головка шатуна снабжена двухрядным роликоподшипником. Ролики катаются непосредственно по телу головки шатуна.
Коленчатый вал двигателя разъемный с двумя противовесами-маховиками. Вал установлен на трех шарикоподшипниках.
Коленчатый вал установлен в собранном виде вместе с шатуном, для чего картер выполнен из двух половин с разъемом по оси цилиндра. На передней цапфе коленчатого вала закреплена шестерня 13, которая приводит по вращение магнето и регулятор оборотов. На заднем конце коленчатого вала закреплена крыльчатка 16 вентилятора двигателя. На ступице крыльчатки имеются кулачки, которые находится в постоянном зацеплении с муфтой 17 сцеплении. Система питания состоит из карбюратора, воздушного фильтра и топливного бака. Топливо я поплавковую камеру саомотеком через топливный краник с отстойником.
На двигателе установлен карбюратор 1 типа К 26А, работающий но принципу пневматического торможения топлива. Карбюратор крепится непосредственно на патрубке впускного канала цилиндра. В процессе работы двигателя его обороты регулируются (устанавливаются) с помощью дросселя карбюратора, который соединен с регулятором оборотов. Воздух для смесеобразования в карбюратор поступает через воздушный фильтр.
Смазка кривошипно-шатунного механизма осуществляется маслом АК-10, находящимся в топливном смеси двигателя
Смазка шестерен привода магнето и пускового механизма производится разбрызгиванием, для этого масло заливается непосредственно в картер привода через заливное отверстие.
на двигателе установливается Магнето М-30Б (КАТЭК) без автомата опережения.
Магнето приводится во вращение от коленчатого вала двигателя.
Рис. 25. Двигатель 2-СД-В
1 — карбюратор; 2 — воздушный фильтр; 3 — направляющий кожух; 4 — цилиндр; 5 — поршень
с шатуном; 6 — голсека цилиндра; 7 —краник декомпрессора; 8 — свеча; 9 — сапун; 10 — картер двигателя; 11 — пусковой механизм; 12 — валик пусковой рукоятки; 13 — шестерня привода магнето; 14 — контрольная пробка; 15 — коленчатый вал; 16 — крыльчатка вентиляции; 17 — муфта сцепления; 18 — тяга дроссели; 19 — регулятор оборотов; 20 — валик привода магнето; 21 — ведомая шестерня привода магнето; 22 — магнето; 23 — провод высокого напряжения; 24 — глушитель.

aralex.ru

Стационарные бензиновые двигатели производства СССР

В СССР в различные годы выпускались несколько серий стационарных бензиновых двигателей для привода электрических генераторов, насосов, сельскохозяйственных машин. Эти же двигатели широко использовались на маломерных судах.

Серия «Л»

Двигатели серии Л были разработаны в конце 30-х годов на Ульяновском моторном заводе и производились до начала 60-х годов. Серия включала в себя три двигателя, унифицированных по цилиндро-поршневой группе: Л-3/2, Л-6/2 и Л-12, соответственно одноцилиндровый, двухцилиндровый и четырехцилиндровый. Рабочий объем цилиндра — 300 см³. Рабочая частота вращения — 2000 об/мин. Цилиндровая мощность 3 л/с. Двигатели карбюраторные, четырехтактные. Охлаждение — жидкостное. Смазка — разбрызгиванием.

Двигатели «Л» изначально разрабатывались для привода электрогенераторов, насосов и др., но нашли применение и для лодок.

Серия «УД»

УД — марка многоцелевых малолитражных бензиновых двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом. УД расшифровываются как Ульяновский Двигатель. Двигатели четырёхтактные, воздушного охлаждения. С 1952 года выпускались 3 основных модели и их модификации:

• УД-1 одноцилиндровые двигатели мощностью 4 л.с. с нижним расположением клапанов; 305см»
• УД-2 двухцилиндровые двигатели мощностью 8 л.с. с нижним расположением клапанов; 610см»
• УД-4 четырёхцилиндровые двигатели мощностью 15 л.с. с нижним расположением клапанов;1220см»

С 1967 года начат выпуск двигателей еще двух моделей:

• УД-15 одноцилиндровые двигатель мощностью 6 л.с. с верхним расположением клапанов;
• УД-25 двухцилиндровые двигатели мощностью 12 л.с. с верхним расположением клапанов;

Базовые модели двигателей на заводе комплектовались различным оборудованием, которое обозначалось литерой после цифр:

• Г — двигатели, предназначенные для привода генераторов. Комплектовались электростартером и переходным кожухом. Магнето с фиксированным углом опережения зажигания.
• С — двигатели, предназначенные для привода малогабаритных сельхозмашин. Комплектовались понижающим редуктором. Магнето с фиксированным углом опережения зажигания.
• В — двигатели для маломерных судов. Комплектовались разобщительной муфтой, реверс-редуктором, гребным валом и гребным винтом, магнето с регулятором угла опережения зажигания. Изначально имели водяное охлаждение, но серийно выпускались с воздушным (под маркой ПД-221).
• Т — двигатели, предназначенные для работы на мини-тракторах и катках для асфальта. Комплектовались переходным фланцем для коробки передач, электростартером, бумажным воздушным фильтром, магнето с регулятором угла опережения зажигания (выпускались также под маркой СМ-12).
• М — модернизированные в 90-х годах двигатели.

Эти двигатели выпускались и другими заводами под марками ПД (Петропавловск, Казахстан) и СМ (завод «Серп и Молот», Харьков, Украина).

Основное применение двигателей — бензиноэлектрические агрегаты серии АБ. Применялись также для привода средств малой механизации: микротракторов, катков для асфальта, компрессоров, лебёдок и в качестве стационарных двигателей на хозяйственных, рыбацких и бакенщицких лодках.

Двигатели УД относятся к среднефорсированным карбюраторным двигателям и характеризуются удельной массой порядка 9 кг/л.с., что является нормальным показателем для современных стационарных двигателей.
Конструкция двигателей рассчитана на продолжительную работу при номинальной мощности в тяжёлых условиях (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 часов. По своим удельным показателям двигатели УД-15М и УД-25М находятся на одном уровне со стационарными двигателями аналогичной долговременной мощности, выпускаемыми в США и лишь немного уступают современным типам стационарных двигателей Honda и Subaru-Robin. Здесь следует учитывать, что для зарубежных двигателей в технических характеристиках указывается кратковременно реализуемая максимальная мощность, а для двигателей УД — долговременная. Например, двигатель УД-15 по своей долговременной мощности сопоставим с двигателем Subaru-Robin 8,5hp, а УД-25 с двигателем Subaru-Robin 18hp. Несколько большая масса двигателей УД (по сравнению с зарубежными аналогами) объясняется тем, что при их проектировании важно было обеспечить совместимость по привязочным размерам с предыдущими моделями. Поэтому двигатели получили картер излишне большого размера и излишне тяжелый маховик-вентилятор. Следует отметить, что после модернизации двигателей в 90-х годах их масса и размеры были уменьшены.

Двигатель ЗиД-4,5 (УМЗ-5)

Двигатель ЗИД-4,5 карбюраторный, четырехтактный, одноцилиндровый, с воздушным охлаждением и рабочим объемом цилиндра 520 см3; ход поршня 90 мм; диаметр цилиндра 86 мм; степень сжатия — 5,3; номинальная мощность — 4,5 л. с.; число оборотов коленчатого вала при этой мощности не более 2000 об/мин; ЗИД-4,5 оснащен встроенным редуктором, вал которого вращается со скоростью 333 об/мин на первой передаче и со скоростью 687 об/мин — на второй. Расход топлива 1,5 кг/ч. Система зажигания с маховичным магнето, запуск — шнуром или пусковой рукояткой, габаритные размеры: 615X490X678 мм; вес сухого двигателя 65 кг.

Двигатель «2СД»

Двигатель 2СД-М1 на мотоблоке

2СД — серия двухтактных бензиновых стационарных двигателей, унифицированных по деталям цилиндро-поршневой группы и коленчатого вала с двигателями мотоцикла «Минск». Двигатели имеют воздушное охлаждение. Выпускались Петропавловским заводом малолитражных двигателей. Основное топливо — бензин А-72, топливо допустимое Б-70 … А-76. Масло для топливной смеси MC-20 в пропорции 1:33 по объёму. Свеча зажигания экранированная А-10 Н с резьбой M18x1,5 или неэкранированная с резьбой M14x1,25 через переходник. Рабочий объем — 123 см.куб. температура эксплуатации -50 … +50 градусов, допускалось использование эфира для зимнего пуска. УОЗ -8 градусов для низкокачественных топлив, -4 градуса для нормального. Номинальные обороты 3000 об.в мин. Мощность номинальная 0.75-1.0 квт. Имели следующие модификации:

• 2СД-в — первая модификация с карбюратором К-55, степень сжатия 5,5 , под А-66 бензин;
• 2СД-М — модификация с карбюратором К-41;
• 2СД-М1 — модификация с карбюратором К-41 и измененной головкой цилиндра (степень сжатия 6,5)
• 2СД-М2 — модификация с измененным пусковым механизмом.
• 2СД-М1К — модификация для работы на керосине (запуск осуществлялся на бензине)

Двигатель «СД-60»

Двигатель СД-60 — модификация двигателя бензиномоторной пилы «Дружба», дефорсированная до 1,5 л.с., оснащенная регулятором частоты вращения и предназначенная для продолжительной работы.

Двигатель «ОДВ-300В»

Карбюраторный двигатель, используется в качестве силового агрегата для привода различных машин, потребляющих не свыше 5 л. с. Двигатель рассчитан на номинальную мощность 5,5 л. с. при 3000 об/мин. При работе в комплекте электростанции скорость двигателя — 1500 об/мин.

Техническая характеристика:^[1]

Тип двигателя	двухтактный с двухканальной возвратной продувкой
Число цилиндров	1
Диаметр цилиндра	74 мм
Ход поршня	68 мм
Рабочий объем цилиндра	292 см куб.
Степень сжатия	5,8
Мощность номинальная	3,7 л. с.
Число оборотов	1500 об/мин.
Магнето	М-25Б левого вращения
Тип свечи	АПУ с гайкой Б, ГОСТ 2048-54
Тип карбюратора	К-12-3
Горючее	Бензин А-66 ГОСТ 2084-51
Система смазки	Примешивание Автола 10 к бензину в соотношении 1:25
Удельный расход горючего	380-420 г на л. с./час
Сухой вес двигателя	40 кг
Габариты	370х440х620 мм

Модификации двигателей «Москвич»

Модификации двигателей ГАЗ

• ГАЗ-331 (позже ЗМЗ-331) — модификация двигателя автомобиля ГАЗ М-20 «Победа».

Модификации двигателей ЗИЛ

См. также

Примечания

1. ↑ Шестопалов, К.С. Справочная книга сельского киномеханика. — М.: Издательство «Советская Россия», 1964. — 600 с.

Литература

• Руководство по обслуживанию двигателя Л-6/2. М.: Оборонгиз, 1940.

dic.academic.ru
