Что надо знать про двигатель 3С при покупке Тойоты|Слабый мотор

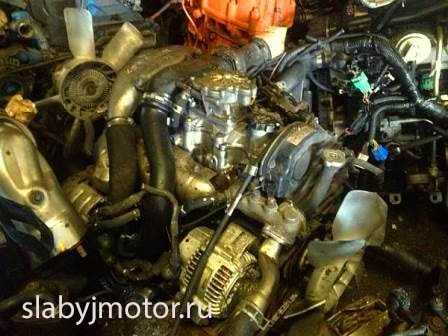

Дизельный двигатель 3C, это третья модификация в серии С для Тойоты и по логике он должен иметь конструктивные отличия от двух предыдущих модификаций 1С и 2С. Но не всегда в новых модификациях моторов мы видим их отсутствие, так получилось и с 3С. Все недостатки и слабые места от первых двух модификаций двигателя остались. Хотя изъяны можно найти во всем, на как бы мы не говорили плохо про двигатели от «Тойоты» они намного лучше аналогичных движков большинства автомобилей европейских марок.
С данными двигателями изготавливались следующие Тойоты:
С дизельным мотором 3С-Е
- Калдина СТ197/199, 1998-2002 гг.;
- Королла СЕ101/102/105/107, 1998-2002 гг.;
- Королла СЕ113/116, 1998-2000 гг.;
- Королла СЕ121, 2000-2002 гг.;
- Литайс/Таун Айс СМ70/75/80/85, 1999 гг.;
- Литайс/Таун Айс CR42/52, 1998-2006 гг.;
- Спринтер СЕ102/105/107, 1998-2002 гг.;
- Спринтер СЕ113/116, 1998-2000 гг.
С движком 3С-Т с турбонаддувом
- Камри CV40/43 1994-1998 гг.;
- Естима CXR10/11/20/21 1992-1993 гг.;
- Литайс/Таун Айс CR22/29/31/38 1993-1996 гг.;
- Литайс Ноах/Таун Айс Ноах CR40/50 1996-2001 гг.;
- Виста CV40/43 1994-1998 гг.
С турбированным дизелем 3С-ТЕ
- Калдина СТ216 1998-2002 гг.;
- Карина СТ211/216 1998-2001 гг.;
- Корона СТ211/216 1997-2001 гг.;
- Естима CXR10/11/20/21 1993-1999 гг.;
- Гайя CXM10 CXM10 1998-2004 гг.;
- Ипсум CXM10 1997-2001 гг.;
- Пикник CXM10 1997-2001 гг.
Слабые места двигателя 3C
Все слабые места двигателя как болезнь передались от движков 1C и 2С и дополнительно для Тойота Эстима:
- Выпускной коллектор;
- Сальники;
- Генератор.
Выпускной коллектор (у Тойоты Эстима)
Выпускной коллектор лопается или деформируется.
Генератор
Генератор закидывает водой и грязью при езде по мокрой и грязной дороге. Не редко по этой причине вода попадает внутрь генератора и он выходит из строя.
Недостатки двигателя 3C
Наследственные недостатки от двигателей 1C и 2С и дополнительно (для Тойоты Эстима):
- Выпускной коллектор трескается;
- Течи масла через сальники;
Выпускной коллектор трескается (у Тойоты Эстима)
Недостаток объясняется низким расположением двигателя в результате и плохого обдува при движении. Коллектор перегревается и при попадании воды или грязи он трескается. Происходит примерно тоже самое, что и с головкой в следствии нехватки тосола.
Течи масла через сальники (у Тойоты Эстима)
Низкое расположение двигателя усиливает перегрев мотора 3С, особенно при недостаточном уровне тосола в системе охлаждения, масло при высокой температуре разжижается и протекает через сальники.
В заключении, можно сказать, что двигатель все же неплохой, и если вы покупаете авто то убедитесь в отсутствии большого пробега, если не хотите заниматься ремонтом.
P.S. Уважаемые владельцы «Тойот» с двигателями 3С! Вы можете выкладывать здесь свои комментарии про двигатели 3С.
Похожие записи:
slabyjmotor.ru
Замечания по двигателю 3C-ТЕ. 15 (Р1221) 33 (Р1420) 47 (Р1230) — Toyota Caldina, 2.2 л., 1997 года на DRIVE2
Полный размер

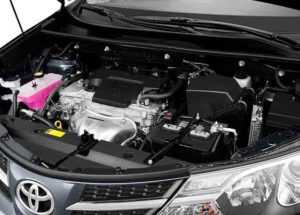

Подкапотное пространство.
7 февраля.
1_5_3_3_4_7.
При умеренном движении загорается Чек и пропадает тяга. При агрессивном движении — тапку в пол, с буксом со светофора, на поворотах угла — джекичана нет. На холостых оборотах двигатель работает ровно, можно по газовать — нареканий нет, всё работает как и должно. Когда стоишь, газу даёшь — фары и приборка ярче загораются, потом чуть гаснут. Не хорошо!
8 февраля.
На утро ставлю заряженный аккумулятор 12,6в, зачищаю, смазываю и притягиваю клеммы. Поездил пол дня, всё работает как и должно. Вечер. Пробег за день 40 км, на 30 км зажегся Чек, ошибка 15. Аккумулятор выдает напряжение 12,6в., на холостых оборотах напряжение 14в.
11 февраля.
Всё плохо. Чеки зажигаются, напряжение на холостых при всём включенном оборудовании 12 вольт. Прокатился в область, накатал 200 км без единого чека. Ищу генератор. 27060-64340
Самодиагностика:
1_5_3_3_4_7
Диагностика:
15 (Р1221) Электропневмоклапан управления закрытием дроссельной заслонки
(дополнительный пневмопривод).
Причина неисправности: 1. Скорость автомобиля более 5 км/час. 2. Разница показаний датчика положения дроссельной заслонки более 2 секунд.
33 (Р1420) Неисправность электропневмоклапана управления закрытием главной дроссельной заслонки.
Причина неисправности: Напряжение аккумуляторной батареи постоянно. Разрыв или короткое замыкание в цепи электропневмоклапана более 0,5 секунд.
47 (Р1230) Датчик положения дроссельной заслонки 89452-21020
Причина неисправности: Разрыв или короткое замыкание в цепи датчика более 0,5 секунд.
Map 100 кПаИногда полезно менять фильтра: сажевый, топливный, воздушный, сетки ТНВД.
ДВИГАТЕЛИ TOYOTA 3C-E, 3C-T, 3C-TE Уст
www.drive2.ru
Тойотовские дизеля 3C, 3C-L, 3C-E, 3C-TL, 3C-TLE, 3C-TLC
Двигатель 3C один из самых странных и нелогичных за всю историю Тойоты в последние 20 лет! Напомню, что тройка в начале названия двигателя обозначает, что это третья модификация, а две предыдущих — 1С и 2C. Логично предположить, что все недостатки предыдущих двух модификаций в этом двигателе устранили. Однако, вот что я заметил:1. Модификация 2C имела максимальную мощность 68кВт и имела почти идеальные соотношения диаметра цилиндра и хода поршня (85мм Х 86мм). А 3C прибавил всего 1кВт (до 69кВт) и стал самым длинноходным дизелем в истории Тойоты (86мм Х 94мм) — понятно, что в максимальном моменте он добавил более существенно, но много ли вы слышали про длинноходные моментные дизеля!?
2. По канонам двигателестроения для 4х цилиндровых рядных моторов объемом более 2.0 литра уже желательно иметь балансировочные валы…. Здесь их почему-то нет.
3. Спецификация завода утверждает, что эти моторы могли быть установлены на огромное число моделей:
3C-E (степень сжатия 23.0, 58кВт/ 4400 об./мин., 147Н*м /
2400 об./мин.)
CT197/199 Caldina 1998-2002 (Праворучка)
CE101/102/105/107 Corolla 1998-2002 (Праворучка)
CE113/116 Corolla 1998-2000 (Праворучка)
CE121 Corolla 2000-2002 (Праворучка)
CM70/75/80/85 LiteAce / TownAce 1999–present (Праворучка)
CR42/52 LiteAce / TownAce 1998-2006 (Праворучка)
CE102/105/107 Sprinter 1998-2002 (Праворучка)
CE113/116 Sprinter 1998-2000 (Праворучка)
3C-T (версия с турбочарджером)
CV40/43 Camry 1994-1998 (Праворучка)
CXR10/11/20/21 Estima 1992-1993 (Праворучка)
CR22/29/31/38 LiteAce / TownAce 1993-1996 (Праворучка)
CV40/43 Vista 1994-1998 (Праворучка)
3C-TE (степень сжатия 22.6, 69кВт/ 4000 об./мин., 211Н*м / 2200 об./мин.)
CT216 Caldina 1998-2002 (Праворучка)
CT211/216 Carina 1998-2001 (Праворучка)
CT211/216 Corona 1997-2001 (Праворучка)
CXR10/11/20/21 Estima 1993-1999 (Праворучка)
CXM10 Gaia 1998-2004 (Праворучка)
CXM10 Ipsum 1997-2001 (Праворучка)
CXM10 Picnic 1997-2001 (Европейка)
Но, честно говоря, я видел эти моторы от силы раз пять в жизни — то ли спецификация врет, то ли их не очень охотно покупали и потом они поумирали быстрее, чем до меня их довезли….
4. В целом серия C просуществовала с января 1982 года по август 2004, т.е. 22 года! При этом двигатель был простейшей конструкции с вихревой камерой сгорания, одним распредвалом и 8 клапанами на 4 цилиндра. С ременным приводом ГРМ и ненадежным масленным насосом с приводом от этого же ремня! Как он без взяток выполнял экологические нормы (даже в Японии) я не представляю. А учитывая его низкие мощностные характеристики, мне совершенно не верится, что его покупали люди в здравом рассудке….
Если у Вас есть собственные материалы о негативных сторонах этого двигателя, пожалуйста, пришлите их на мой адрес для публикации.
Отзывы читателей:
27 05 10 00:03 А что тут негативного? Отъездил 6 лет на Town Ace Noah с двигателем 3C-T. Проехал 100т.ыс. км. (авто брал без пробега по РФ, на спидометре было 70 тыс.км.) По двигателю только масло менял каждые 5 тыс. км., да топливный фильтр два раза, когда топливо плохое продали на заправке. Уровень масла почти не менялся. Расход 8-10 л. на 100 км. (Питер)
Назад
anti-toyota.narod.ru
Свап мотора 3C-TE на 3S-GTE часть 2 подготовка. — Toyota Carina, 2.0 л., 1999 года на DRIVE2
Вчера пришли не достающие запчасти:
Шланг гура на рул. рейку, эл. проводка подторпедная, привода левый, правый от Toyota Caldina ST215W, масло в двигатель Neste CITY PRO LL 5W30.
Привода, эл. проводка, шланг ГУР
Ещё нужно будет прикупить масло в МКПП но пока ещё думаю какое, может посоветуете, какое купить?
Мои варианты:
1. Castrol 4008177071737 Syntrans Transaxle 4008177071737
2. Масло трансмиссионное Toyota «HYPOID Gear Oil 75W-90» 08885-81026
Под замену сразу буду менять расходники:
Передняя и задняя подушка двигателя от дизеля, ремень гидрача, ремень ГРМ, ремень генератора и кондея, ролики, резиновая прокладка клапанной крышки, воздушный фильтр, топливный фильтр, свечи. (Все покупал оригинал фирмы Toyota) все намера можно увидеть на фото.
подушки ДВС
антифриз
Сделал к топливному фильтру крепление, нашел от Газ24 фитинг с шлангом, при необходимости будем надеется, что шланг выдержит давление.
крепление
фитинг
Вчера прикупил ништяки:
Нулевик с пайбом от Toyota Caldina ST215W МКПП, регулятор жидкости тормозов от Toyota Caldina ST215W, и крепление троса газа.
нулевик
Подготовка к смене мотора подходит к концу, на сегодняшний день для полного замена дизеля (3СТЕ) на бензин (3S-GTE) нам нужно:
1. Двигатель 3S-GTE (Toyota Caldina ST215W GT-T) с навесным оборудованием.
2. Лапка газа, трос газа
3. Полная трасса ГУРа
4. Коробка МКПП (S54-06d) TORSEN LSD от Toyota Celica ST202 3S-GE маховик и корзина от Toyota Celica ST205, сцепление диск Exedy
6. Привода Левый, правый от Toyota Caldina ST215W и правый от Toyota Celica ST205 мотор 3SGE
7. Радиатор ОЖ, Радиатор кондиционера, трубки радиатора кондея
www.drive2.ru
3S-GE — двигатель Toyota Altezza 2.0 литра
Один из наиболее известных двигателей концерна Toyota своего времени появился в 1984 году. Это был классический мотор с распределенным впрыском и 4-цилиндровым чугунным блоком, но оснащенный спортивной 16-клапанной ГБЦ, разработанной инженерами из компании Ямаха. В отличии от других двс серии ремень ГРМ вращает тут оба распредвала, а не только впускной. Агрегат получил огромное количество передовых систем, подробнее о них мы расскажем ниже.
Все бесчисленные версии этого силового агрегата условно подразделяются на пять поколений:
Первое поколение
Второе поколение выпускалось с 1989 по 1993 год и отличить его можно было по иной крышке. Степень сжатия в моторе подняли до 10 и мощность возросла до 155 и 165 л.с. соответственно. Также система регулируемого впуска T-VIS здесь уступила свое место более эффективной ACIS.
Третье поколение силовых агрегатов или 3S-GE gen3 компания производила с 1993 по 1999 год. Степень сжатия снова подросла до 10.3, мощность экспортных двс до 170, японских до 180 л.с.
Четвертое поколение 3S-GE Beams разделилось на две версии, они отличались цветом крышек. Модификацию Grey Top выделял черно-серый верх и она развивала мощность от 180 до 190 л.с.
Модификация Red Top с красной клапанной крышкой была немного мощнее: от 190 и до 200 л.с. Технически эти силовые агрегаты практически не отличались, степень сжатия подросла до 11.1, впервые для серии тут появилась система фазорегуляции типа VVT-i на впускном распредвалу.
Пятое поколение или Black Top ставилось лишь на японскую модель Altezza с 1997 по 2005 год. Именно на этом агрегате дебютировала фирменная система двойной фазорегуляции Dual VVT-i. Версия этого мотора для автоматической коробки со степенью сжатия 11.1 развивала 200 л.с. Модификация для механической коробки имела степень сжатия 11.5 и развивала около 210 л.с.
otoba.ru
Двигатели Тойота 4s, 2с, 5е, 3с те: характеристики, неисправности и тюнинг
Японская компания Тойота является одним из крупнейших производителей автомобилей в мире. Двигатели Тойота зарекомендовали себя как высокотехнологичные, надежные и долговечные силовые агрегаты.
В модельной гамме этого автопроизводителя можно найти как экономичные трех и четырехцилиндровые моторы, так и мощные дизельные двигатели с шестью и восемью цилиндрами.
Большой популярностью также пользуются экономичные двигатели Toyota, которые отличаются надежностью и нетребовательностью в уходе. Предлагаем вам небольшой обзор двигателей Toyota.
Технические характеристики
Технические характеристики мотора 4S:
Скачать .xls-файл
Скачать картинку
Отправить на email
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Годы выпуска | 1987– 1999 |
| Вес двигателя, | 155 кг |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | рядный |
| Рабочий объем двигателя | 1.8 |
| Мощность | 105-125 лошадиных сил на 5600-6000 оборотах |
| Количество цилиндров | 4 |
| Количество клапанов | 4 |
| Ход поршня | 86 |
| Диаметр цилиндра | 82 |
| Степень сжатия | 9.3 |
| Крутящий момент, Нм/об.мин | 149-162Нм / 2800 |
| Экологические нормы | ЕВРО 3 |
| Топливо | Аи 95 |
| Расход топлива | 6,7л/100 км в смешанном цикле |
| Масло | 5W-30 — 10W-30 |
| Объем масла | 4.2 |
| При замене лить | 4,0 литра |
| Замена масла проводится, | 10 тысяч км |
| Ресурс мотора — по данным завода — на практике | н.д 300 |
Двигатель 4s устанавливается на Toyota: Corona, Camry, Caldina, Celica, Mark II, Carina.
Описание
Наибольшее распространение на сегодняшний день получили турбированные четырехцилиндровые и атмосферные шестицилиндровые моторы Тойота. Все силовые агрегаты этого производителя рассчитаны на использование бензина с октановым числом не ниже А 93.
Современные двигатели серии beams оснащаются многоточечной системой впрыска, которая одновременно обеспечивает великолепные показатели экономии топлива и улучшает динамические характеристики автомобилей.
Отметим, что на рынке распространены карбюраторные двигатели Toyota, которые могут работать на низкооктановом бензине, отличаются простотой конструкции, легкостью в уходе и ремонте.
- Все современные моторы от этого производителя оснащаются системами гидрокомпенсаторов, что исключает необходимость автовладельцу выполнять регулировку зазора клапанов. Это значительно упрощает выполнение сервисных работ.
- Отметим также, что большинство моделей шестицилиндровых двигателей от этого производителя оснащается цепным приводом ГРМ, что исключает необходимость сервисного обслуживания этого узла. Тогда как большинство четырехцилиндровых моторов имеет ременной привод ГРМ, который требует замены в зависимости от своей модификации по прошествии 50-70 тысяч километров пробега.
- Использование двухвальной компоновки и современных систем управления работой мотора позволило существенно снизить шум работающего силового агрегата. Автовладельцу лишь необходимо учитывать, что такие моторы Toyota предъявляют повышенные требования к качеству используемого моторного масла. Именно поэтому все сервисные работы рекомендуется выполнять точно в срок и не экономить на качестве расходных материалов.
- Одним из первых инжекторных четырехцилиндровых двигателей Toyota стал мотор получивший индекс 4S. Данная модификация – это модернизированный двигатель 2с. Объем этого силового агрегата составляет 1.8 литра.
- Из особенностей силового агрегата данного типа можем отметить уменьшенный до 82 миллиметров диаметр цилиндра (у двигателя 2с – 86 миллиметров), а также измененную форму выпускного и впускного коллектора.
- Впервые двигатель 4s появился в 1987 году и смог продержаться на конвейере до 1999 года. Этот мотор в зависимости от своего поколения выдавал мощность от 105 до 125 лошадиных сил. Благодаря использованию инжектора и полностью автоматической системы управления этот мотор отличался плавностью хода и великолепной тягой в широком диапазоне оборотов. Необходимо отметить всеядность двигателей 4S, которые могли работать на низкооктановом бензине.
- Бензиновый мотор с маркировкой 5E и рабочим объемом 1,5 литра стал, наверное, одним из самых массовых силовых агрегатов выпущенных этим японским автопроизводителем. Это мотор 5а имел великолепные показатели топливной экономичности и при этом отличался достойными мощностными характеристиками.
- Двигатель 5е появился в 1990 году и продержался на конвейере 8 лет. За эти годы было выпущено около десятка миллионов экземпляров двигателей 5е и его модификаций 5а, которые устанавливались на Toyota Corolla и другие массовые модели этого японского автопроизводителя.
Техническое обслуживание
Из преимуществ этого силового агрегата можно отметить простоту его конструкции и легкость выполнения ремонта. Сервисное обслуживание не представляло сложности и заключалось в регулярной замене масла и работе с ремнем ГРМ.
Необходимо сказать, что мотор серии 4а использовал специальную внутреннюю конструкцию, при которой обрыв ремня ГРМ не приводил к проблемам с клапанами. Менять ремень ГРМ на этом моторе серии beams рекомендуется каждые 100 тысяч километров пробега.
Модификации
Из дизельных модификаций двигателей Toyota большой популярностью пользуется турбомотор 3C TE и двигатели D4. Дизельный двигатель 3C TE имеет рабочий объем 2,2 литра и оснащается полностью электронным управлением. Из особенностей этого силового агрегата можно отметить его всеядность, что позволяет использовать низкокачественную солярку.
Двигатели 3с имеют отличные показатели мощности в 94 лошадиных силы. При этом благодаря высокому крутящему моменту автомобили с 3C TE отличаются великолепными динамическими характеристиками и обеспечивают отличное ускорение.
Отметим, что дизельные двигатели имеют ременной привод ГРМ. Автовладельцу необходимо учитывать, что при обрыве ремня необходимо выполнять дорогостоящий капитальный ремонт. Именно поэтому нужно производить все сервисные работы в полном соответствии с требованиями автопроизводителя.
Неисправности
| НЕИСПРАВНОСТИ | ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ |
|---|---|
| Повышенный уровень масла и наличие в нем запаха бензина. | Подобное характерно для выхода из строя топливного насоса, что приводит к попаданию бензина в картер двигателя. Ремонт двигателя Тойота в данном случае заключается в замене повреждённого насоса и моторного масла с фильтром. |
| Двигатель плохо набирает обороты, машина потеряла мощность и тупит. | С большой долей вероятности засорен клапан EGR. Необходимо вскрыть мотор и очистить засорившийся клапан. |
| Плавают обороты. | Загрязненная дроссельная заслонка или выпускной коллектор. Необходимо вскрыть мотор, провести очистку коллектора и дроссельной заслонки. |
| Появление заметных вибраций мотора. | Вышла из строя подушка, которую необходимо заменить. В отдельных случаях вибрации могут возникать по причине одного неработающего цилиндра. |
Тюнинг
Тюнинг тойотовского силового агрегата серии 4S – это достаточно сложная и трудоемкая работа.
- Возможно использование прямоточного выхлопа и установки дополнительного паука на выхлоп. Это позволяет получить около 10 дополнительных лошадиных сил.
- Вскрывать мотор и производить глубокий инженерный тюнинг мы бы вам не рекомендовали. Во-первых, эта работа отличается сложностью, а во-вторых, автовладелец не получает должной прибавки мощности. То же самое можно сказать и по поводу установки дополнительной турбины. Моторы серии 4а и 4S не рассчитаны на значительное увеличение показателей мощности, поэтому при установке даже маломощной турбины его показатели ресурса заметно снижаются.
dvigatels.ru
Серия S. Двигатели 1S, 2S, 3S-FE, 3S-GE, 3S-GTE, 5S — DRIVE2
Серия S двигателей Toyota представляет из себя 4-х цилиндровые моторы с прямым расположением цилиндров и рабочим объемом от 1,8 до 2,2 литров. У всех двигателей серии блок цилиндров изготовлен из чугуна, а головка блока из алюминия.
Двигатель 1S
Двигатель 1S с объемом цилиндров 1,8 л(1832 куб. см) является первым двигателем в серии. Он является членом тойотовского LASRE семейства (Lightweight Advanced Super Response Engine), что означает «супер легкий и мощный двигатель». Диаметр цилиндра составляет 80,5 мм, а ход поршня 90 мм. Двигатель впервые был продемонстрирован в 1982 году и был установлен на большое количество как передне- так и задне-приводных моделей Toyota.
2S
Двигатель 2S имеет рабочий объем цилиндров равный 2 литрам(1995 куб. см), диаметр и ход поршня составляют 84 мм и 90 мм соответственно. Этот мотор был призван стать самым последним в серии S не оснащенным тойотовским twincam (два распределительных вала по схеме DOHC).
Двигатель 2S-E
Во второй раз Toyota пересмотрела блок в серии S. Двигатель оснастили электронным впрыском EFI. В основном он производился на для экспортных вариантов Toyota Camry и Toyota Celica для американского рынка. Его распределительный вал был оснащен гидравлическими толкателями для клапанов, что положительно сказалось на уровне шума.
3S
Двигатель 3S основанный на двигателе 2S имеет схожий рабочий объем цилиндров 2 л(1998 куб. см). Инженеры Toyota решили пересмотреть проблему длинного хода поршня на 2S. В результате был увеличен диаметр цилиндра на 2 мм и уменьшен ход поршня на 4 мм. Это позволило установить клапана большего размера, в результате чего увеличилась мощность двигателя.
Первый 3S был построен в мае 1984 года и производился до 2007 года.
Двигатель 3S-FC
Двигатель 3S-FC является двух карбюраторной версией 3S-FE. Он устанавливался на простые комплектации Toyota Camry и ее близнеца Holden Apollo (SL и SLX комплектации). Мощность двигателя составляет 111 л.с. при 5600 оборотах в минуту и 166 Н · м при 3200 оборотах в минуту.
Двигатель 3S-FE
Двигатель 3S-FE производился с 1986-го по 2000-й год. Он является самым массовым мотором в серии. Рабочий объем цилиндров составляет 2.0 л. Мощность двигателя составляет 140 л.с. при 6000 оборотах в минуту и крутящий момент 186 Н · м при 4400 оборотах в минуту. Степень сжатия 9.5:1. Двигатель получил квадрат цилиндров из-за одинакового диаметра цилиндров и хода поршня, которые составили 86 мм. Система зажигания устанавливалась электронная – DIS-2, одна катушка на пару цилиндров. Газораспределительная система имеет два распределительных вала верхнего расположения и выполнена по схеме DOHC с четырьмя клапанами на цилиндр. Двигатель 3S-FE получил электронную систему питания – систему электронного впрыска топлива EFI. Мотор рассчитан на работу на 92-м бензине. Несмотря на свою надежность, 3S-FE имеет ряд характерных недостатков, например, ремень газораспределительного механизма (ГРМ) дополнительно приводит в действие водяную помпу и масляный насос, что в свою очередь сказывается на его сроке службы. Плюсом является то, что при обрыве ремня ГРМ клапана не встречаются с поршнями и не загибаются. В 1996-м году двигатель был доработан, и после чего появилась возможность обрыва шатунных болтов.
С двигателем 3S-FE нужно быть аккуратным при замене моторного масла. Для моторов до 1996-го года выпуска рекомендуемая вязкость масла 5W50, а для 3S-FE начиная с 1996-го года рекомендуемая вязкость заводом изготовителем 5W30.
В целом мотор получился надежным, а основные проблемы начинаются только после 200 000 км. пробега.
Двигатель 3S-FE устанавливался на автомобили:
Toyota Camry (1987-1991)
Toyota Celica T160 / T180 / T200
Toyota Carina (1987-1992)
Toyota Carina (1990-1992)
Toyota Carina E (1993-1998)
Toyota Corona T170 / T190
Toyota Avensis (1997-2000)
Toyota RAV4 (1994-2000)
Toyota Picnic / Ipsum (1996-2002)
Toyota MR2
Двигатель 3S-GE
Двигатель 3S-GE производился с 1984-го по 2005-й год. Он является одной из форсированных версий серии S. За всю историю 3S-GE было произведено 5 поколений этих двигателей. Это четырехцилиндровый двигатель с прямым расположением цилиндров, чугунным блоком и головкой блока цилиндров из алюминиевого сплава. Мотор был спроектирован TMC(Toyota Motor Corporation) совместно с фирмой Yamaha.
При разработке двигатель 3S-GE конструкторам ставилась задача построить легкий двигатель. В первом поколении двигатель 3S-GELU имел массу 143 кг.
Коленчатый вал расположен в картере двигателя вращается на пяти подшипниках изготовленных из алюминиевого сплава и уравновешивается восемью противовесами. Масляные отверстия расположены в середине коленчатого вала, чтобы обеспечить смазывание шатунов, подшипников, поршней и других движущихся частей. Впускной коллектор имеет четыре независимых канала, что дает выигрыш в инерции и увеличивает момент силы на низких и средних оборотах.
Газораспределительный механизм имеет DOHC конфигурацию, а оба распределительных вала приводятся в движение одним зубчатым ремнем ГРМ.
Поршни изготовлены из алюминиевого сплава для того, чтобы выдержать высокие температуры. Для предотвращения загиба клапанов при разрыве ремня ГРМ на всех поколениях кроме последнего на поршнях были сделаны выемки. Поршневые пальцы на своих посадочных местах заблокированы стопорными кольцами. Головка блока оснащена системой OSTS, которая позволяет произвести замену прокладки без снятия распределительных валов. Регулировка зазоров клапанов осуществляется при помощи прокладок устанавливаемых на толкатели клапанов.
Первое компрессионное кольцо и маслосъемное кольцо изготовлены из стали, а второе компрессионное кольцо из чугуна. Оба компрессио
