Двухполюсной индикатор напряжения – Указатель напряжения. Виды и применение. Работа и применения

Указатель напряжения. Виды и применение. Работа и применения

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

Рассмотрим существующие виды указателей напряжения, и как они разделяются.

По напряжению:

• До 1 кВ.
• Свыше 1 кВ.

Указатели напряжения до 1 кВ делятся по числу полюсов:

• Однополюсные.
• Двухполюсные.

Универсальные указатели делятся по виду измеряемого тока:

• Для переменного тока.
• Для постоянного тока.

По виду индикатора:

• Светодиодные.
• Цифровые.

Также, существуют бесконтактные указатели.

Устройство и принцип действия

Рассмотрим подробнее конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Такие указатели имеют один полюс. Для определения наличия напряжения достаточно прикоснуться этим полюсом к токоведущему элементу. Соединение с заземлением создается по телу человека, когда он пальцем руки касается контакта на указателе. При этом возникает очень малый ток, не более 0,3 миллиампера, лампа начинает светиться.

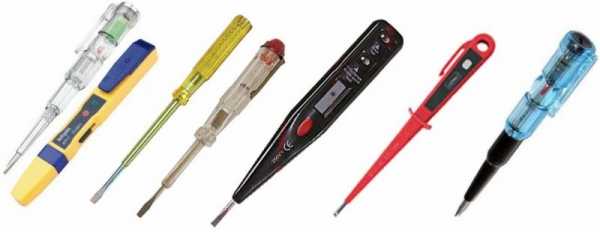

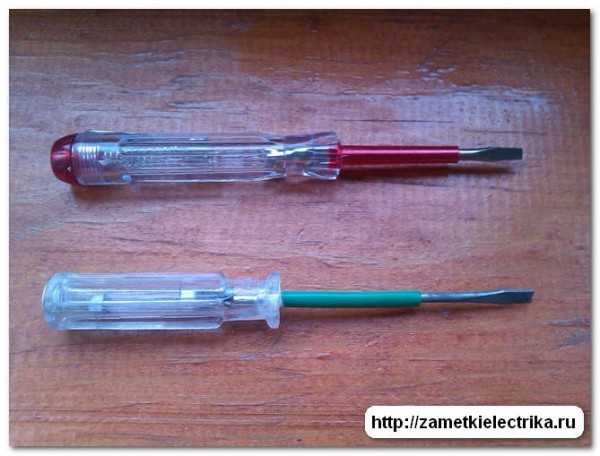

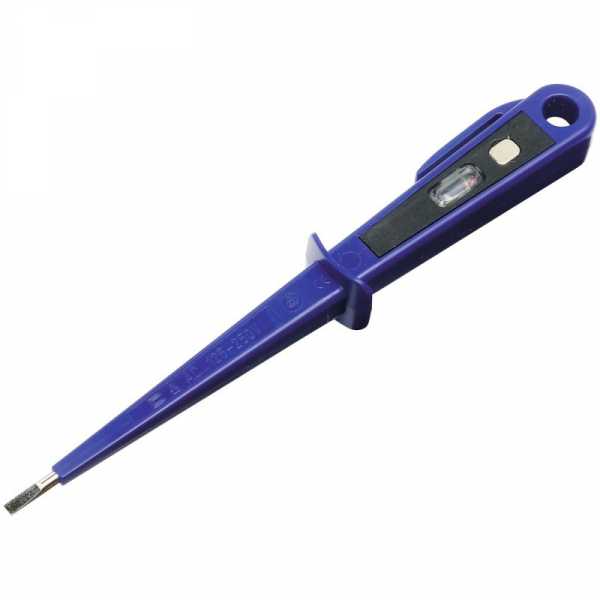

Чаще всего однополюсный указатель изготавливается в виде отвертки или авторучки из диэлектрического прозрачного материала, или со смотровым окошком. В корпусе расположен резистор и неоновая лампочка. Внизу корпуса находится пружина и щуп, а вверху контактная площадка для касания пальцем.

Указатель с одним полюсом используется только для проверки переменного тока, так как при постоянном токе неоновая лампа не будет гореть, даже если есть напряжение. Его целесообразно использовать для контроля фазных проводников, фазы в выключателе, розетке или патроне и в других аналогичных местах.

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу («контрольку»), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Из недостатков однополюсных указателей можно отметить их малую чувствительность. Они показывают наличие напряжения только от 90 В.

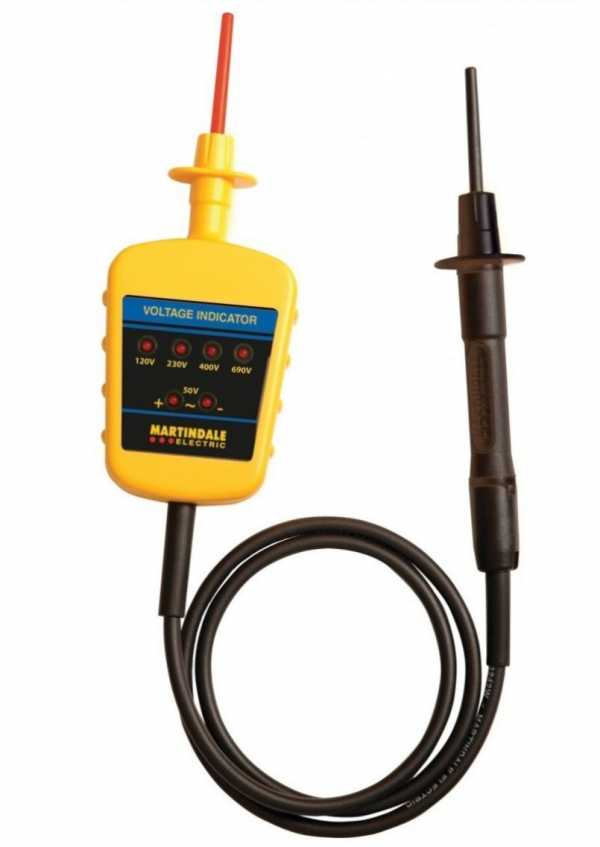

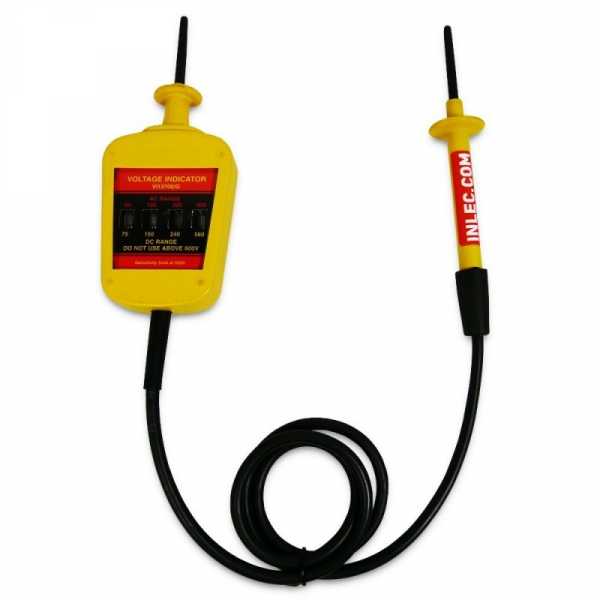

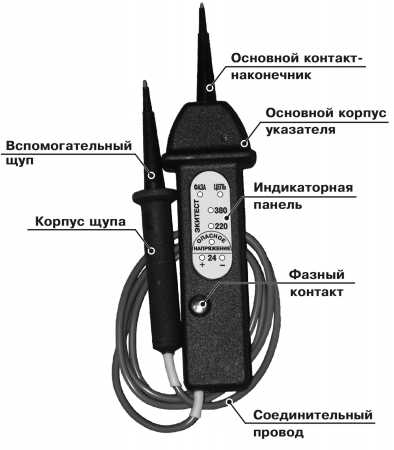

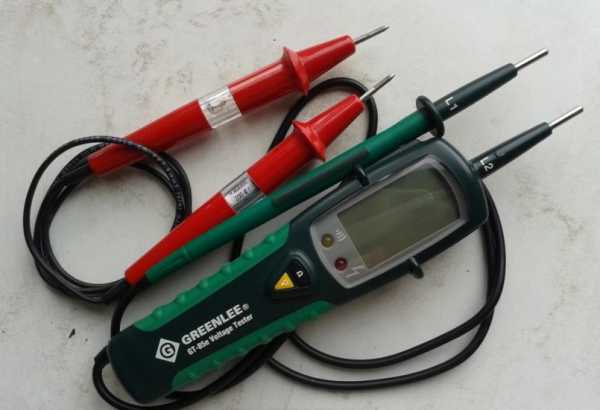

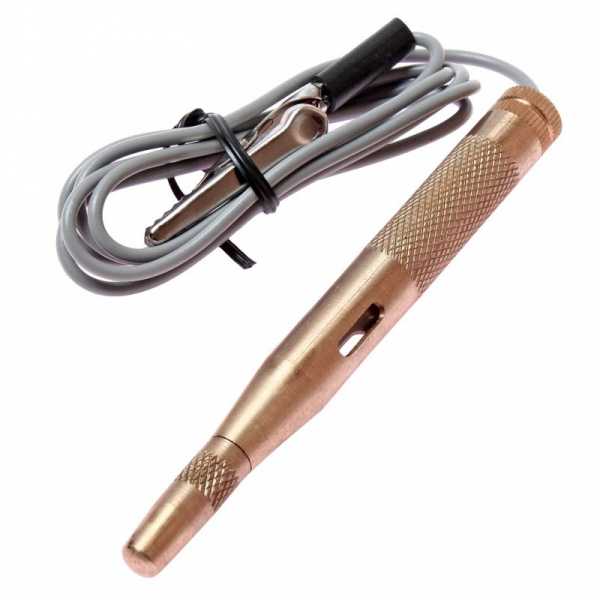

Двухполюсный указатель напряжения

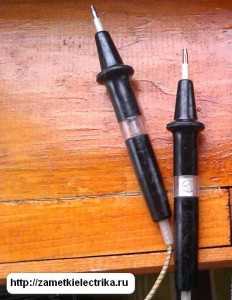

Состоит из 2-х отдельных частей, выполненных из диэлектрического материала и медного гибкого изолированного проводника, соединяющего эти части.

На этом рисунке показано устройство двухполюсного указателя. Неоновая лампа зашунтирована сопротивлением. Это снижает чувствительность указателя к воздействию наведенного напряжения.

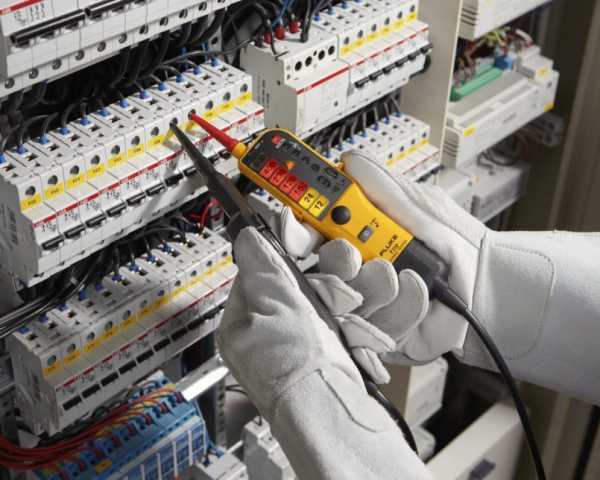

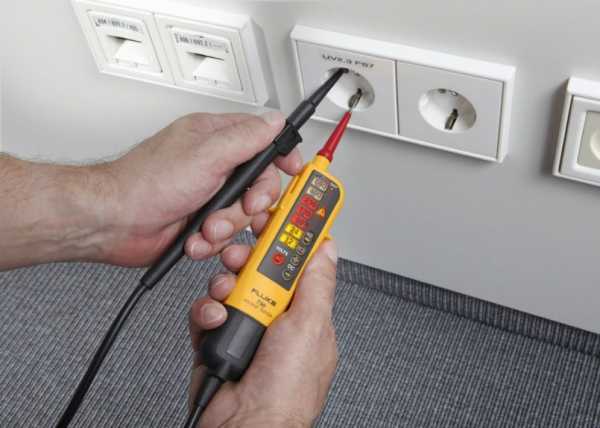

Чтобы определить отсутствие или наличие напряжения с помощью двухполюсного указателя, необходимо прикосновение к двум элементам устройства, между которыми может быть напряжение. Если напряжение присутствует, то неоновая лампа будет светиться при протекании через нее тока, который зависит от разности потенциалов между элементами устройства, к которым выполнено прикосновение указателем.

Ток, протекающий через лампу, имеет очень малую величину (несколько миллиампер). Это достаточно, чтобы лампа выдавала устойчивый сигнал света. Чтобы ограничить увеличивающийся ток в лампе, последовательно к ней подключен резистор.

На основе вышеописанного указателя производятся индикаторы, которые определяют значение напряжения.

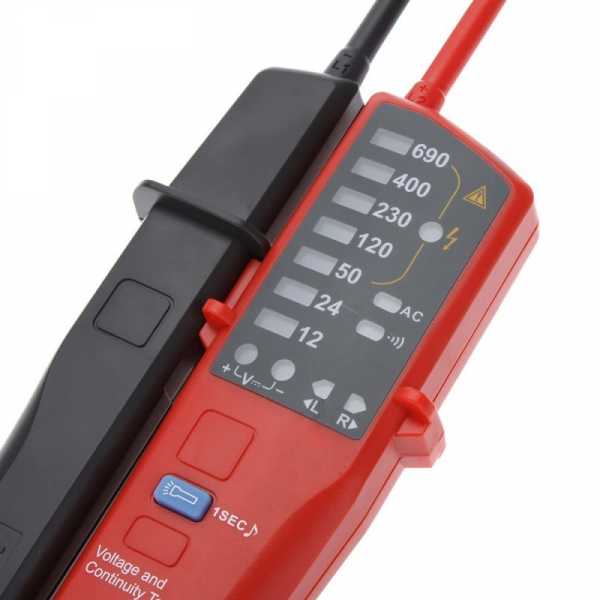

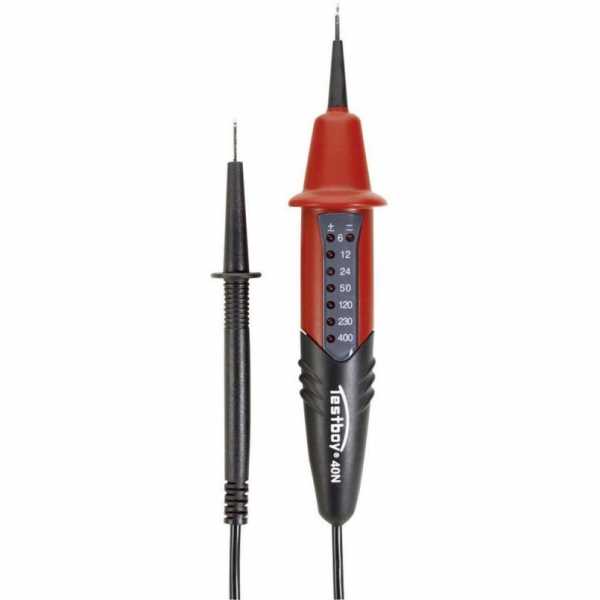

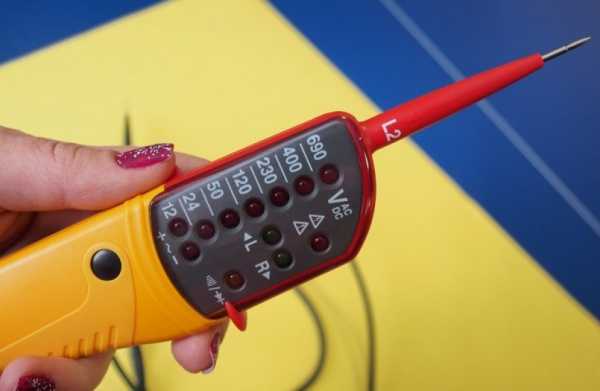

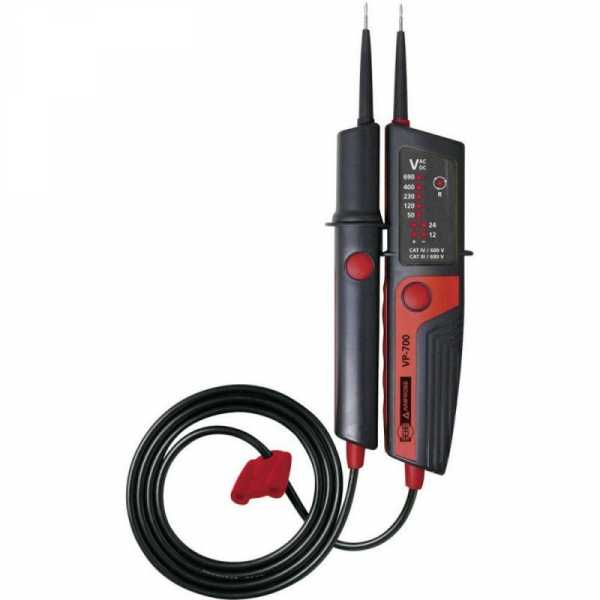

В этом указателе применяется специальная светодиодная шкала на корпусе, имеющая градуировку на конкретные значения напряжения: 12 … 750 В.

Указатели напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы во время прохождения по ней зарядного тока конденсатора (емкостного тока). Конденсатор подключается по последовательной схеме с неоновой лампой. Такой указатель напряжения еще называют высоковольтным. Он годится только для контроля переменного напряжения, им касаются только к фазе. Никаких контактных площадок для пальцев на них нет.

Различные модели указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать резиновые перчатки. Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Такой контроль выполняется путем подноса щупа к токоведущим элементам устройства, которые точно находятся под напряжением. Также проверку работоспособности иногда проводят с использованием источников повышенного напряжения, либо мегомметром. Высоковольтный указатель в условиях гаража можно проверить следующим образом: приблизить указатель к работающему двигателю мотоцикла или автомобиля, а именно, к одной из свеч зажигания.

Согласно правилам безопасности указатель напряжения запрещается заземлять, так как провод заземления может случайно прикоснуться к частям, находящимся под напряжением, вследствие чего произойдет поражение электромонтера электрическим током. Высоковольтный указатель напряжения и без подключения заземления образует четкий сигнал работы.

Заземление указателя напряжения допускается заземлять только в случае, когда емкость указателя относительно земли очень незначительная, и ее не достаточно для контроля наличия напряжения. Это бывает при работах с воздушными линиями, находясь на деревянных опорах.

Универсальные указатели

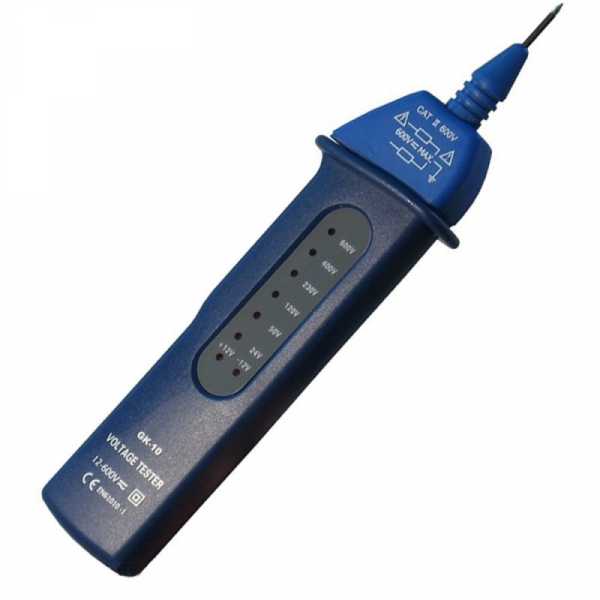

Используются для контроля нуля и фазы, а также проверки напряжения и его значения в интервале 12-750 вольт для переменного тока, и до 0,5 кВ для постоянного тока.

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют светодиоды, а вместо источника напряжения – конденсатор повышенной емкости.

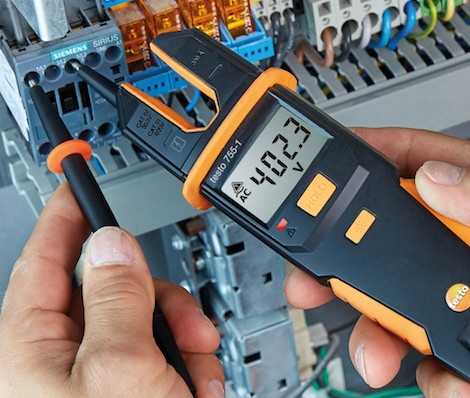

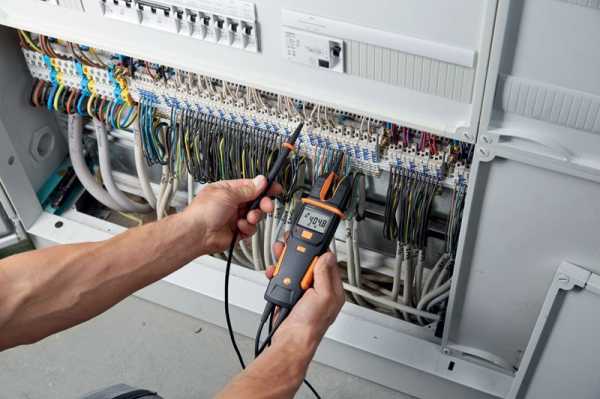

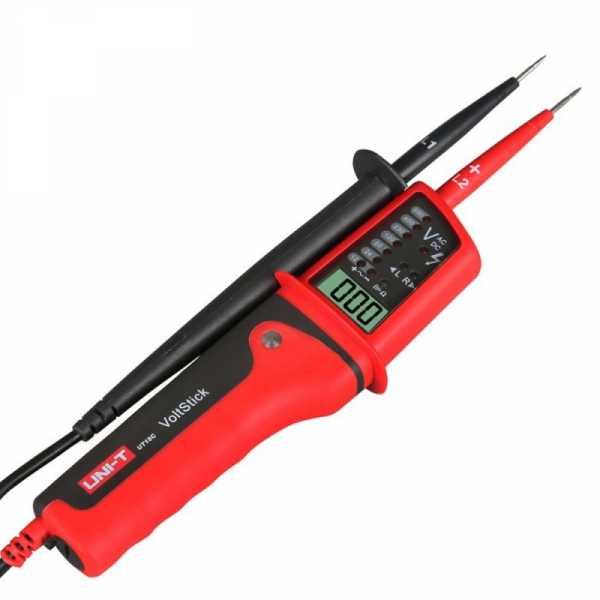

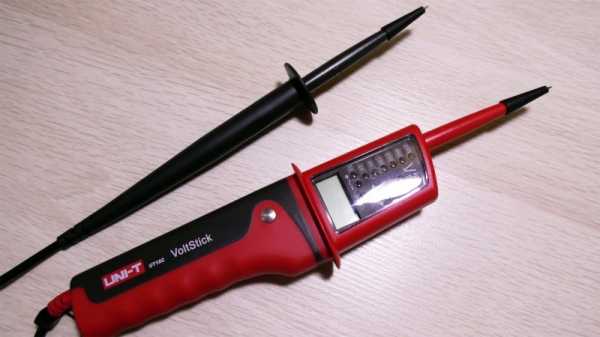

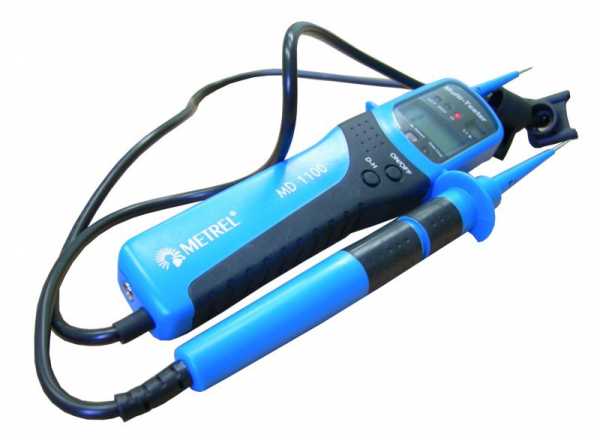

Указатель напряжения может оснащаться цифровым ЖК дисплеем с выводом напряжения в вольтах. При наибольшем значении напряжения 220 В на дисплее отображаются все значения от наименьшего до наибольшего. Этот прибор отображает ориентировочное значение, и имеет низкую точность показаний. Преимуществом такого устройства является отсутствие источника питания.

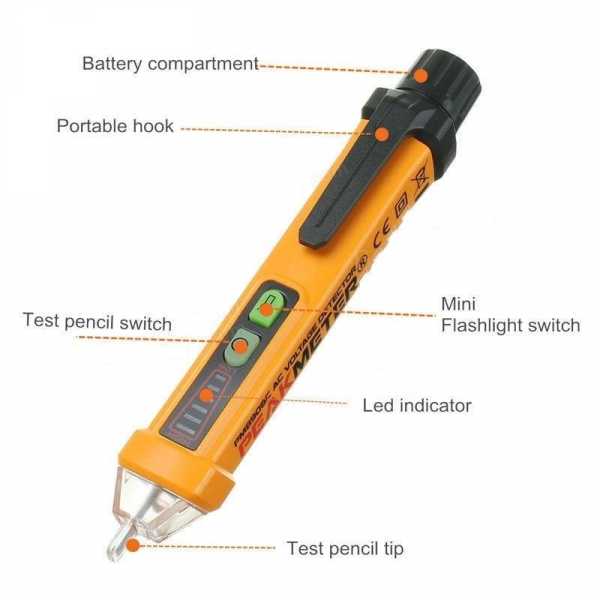

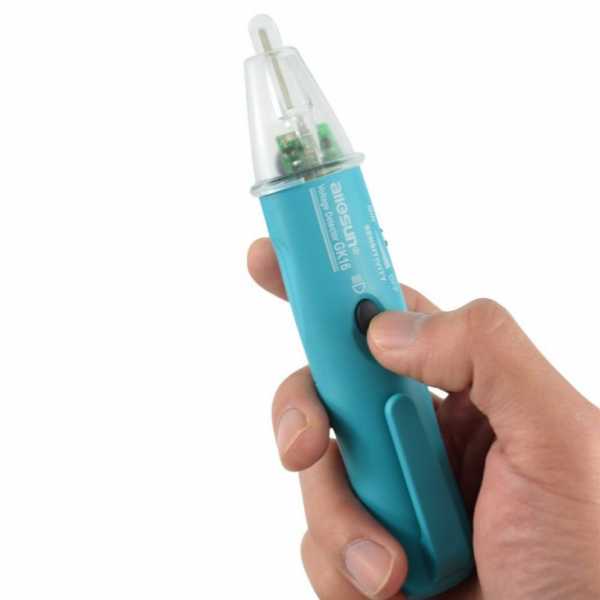

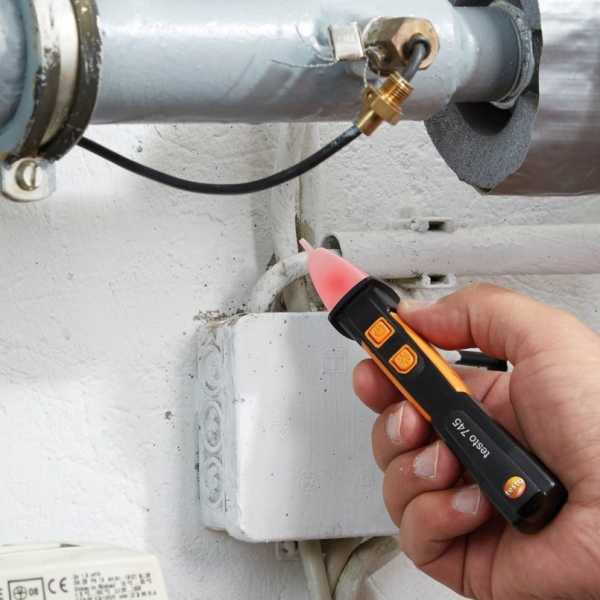

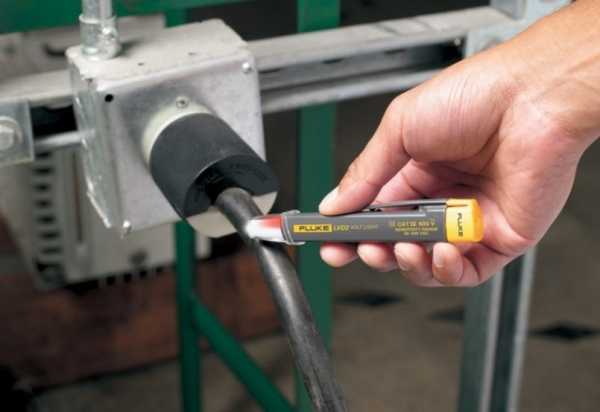

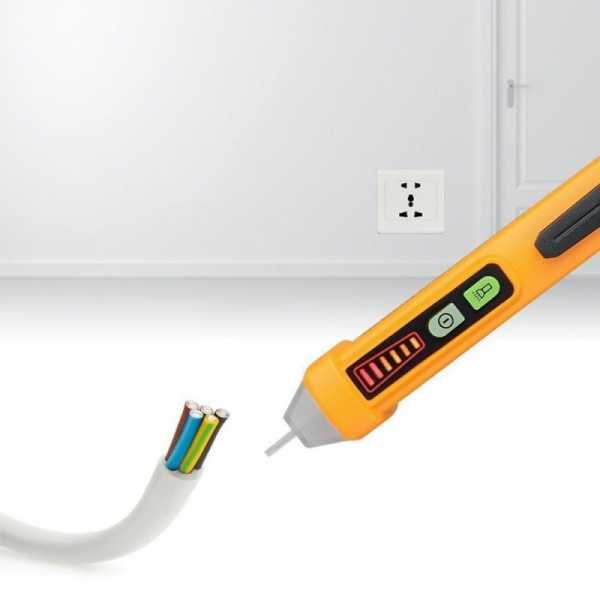

Бесконтактный указатель напряжения служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах. Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

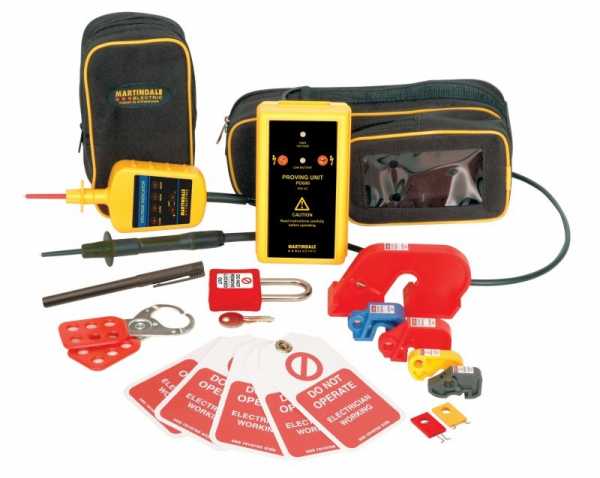

Перед применением указателя нужно убедиться в его работоспособности и правильных показаниях. Чтобы это проверить, необходимо произвести контроль напряжения в сети, которая точно находится под напряжением, и убедиться в том, что прибор работает. Только после этого допускается его применение в работе.

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

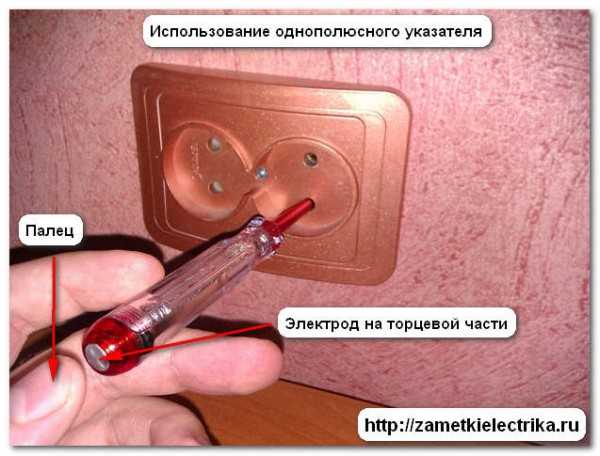

Чтобы найти фазу на токоведущих элементах или проводах с помощью однополюсного указателя, необходимо взять указатель в правую руку за диэлектрическую рукоятку, прикоснуться щупом к проверяемому проводнику или токоведущему элементу. При этом левую руку нужно отвести за спину, чтобы ей случайно не прикоснуться к токоведущим элементам или заземлению. Пальцем правой руки коснуться металлического контакта однополюсного указателя. Прикасаться удобнее большим пальцем.

Если неоновая лампочка при этом светится, это значит, что проверяемый вами токоведущий элемент находится под напряжением фазы. Если лампа не горит, значит это ноль, либо напряжение отсутствует вовсе.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой фазы или ноля. По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

При проверке напряжения необходимо работать аккуратно и осторожно, соблюдая правила безопасности, так как это очень опасно для жизни человека.

Похожие темы:

electrosam.ru

Индикатор напряжения двухполюсный — Всё о электрике в доме

С электричеством нужно быть на Вы. (мудрость, проверенная временем).

Многие, наверное, слышали, что настоящий электрик не тот, что не боится электричества, а тот, который способен избежать прямого контакта с электричеством. По статистике, от поражения электрическим током, погибают чаще всего электрики со стажем от десяти и более лет. Именно в этом возрасте притупляется чувство опасности. Некоторые электрики со стажем проверяют наличие электричества на ощупь, да-да, именно на ощупь. Но зачем рисковать жизнью собственной, когда есть приборы, показывающие наличие напряжения?

Приборов показывающих наличие напряжения достаточно много – от самого простого индикатора напряжения на газоразрядной лампочке (неонке) и заканчивая приборами показывающими не только наличие напряжения но и множество других параметров.

В данной статье мы рассмотрим индикаторы и указатели напряжения. которые чаще всего используют в своей практике, как профессиональные электрики, так и домашние мастера. В электроустановках чаще всего применяются указатели с сигнальными лампами.

Относительно недавно у нас появились индикаторы напряжения, позволяющие обнаружить наличие напряжения без прямого контакта с токоведущим проводником.

Примером данного типа приборов служит индикатор китайского производства (хоть везде и пишется, что сделано в Германии) – MS-18, MS-58 и.т.д.

Состоят такие индикаторы из светодиода, двух миниатюрных батареек и пары радиодеталей. Такими индикаторами можно безопасно пользоваться, имея достаточно опыта и знаний в электричестве, так как индикаторы эти реагируют на все подряд. Начинающим электрикам и людям без опыта, использовать данные пробники нежелательно и даже опасно.

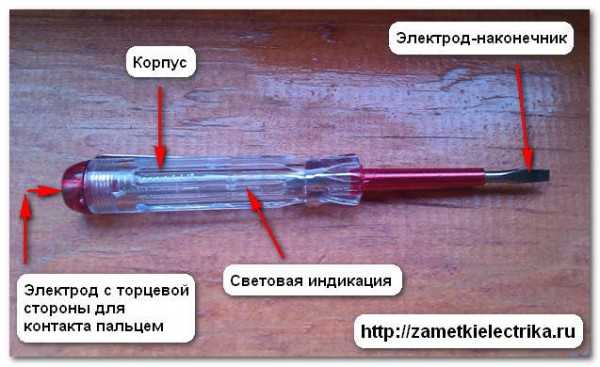

Самым популярным среди начинающих электриков и домашних мастеров, можно назвать индикаторную отвертку. Наверняка такой инструмент найдется у каждого домашнего мастера.

Разновидностей такого индикатора напряжения множество. Самые простые состоят из неоновой лампочки, сопротивления от нескольких сотен кОм до 1 мОма, прозрачного корпуса и жала-отвертки.

Внимание! Индикаторная отвертка предварительно проверяется на рабочей розетке. Во время проверки яркий свет гореть не должен, иначе огонек внутри отвертки не будет виден. При проверке надо прижать специальный вывод на торце отвертки.

Однополюсные указатели напряжения состоят из сигнальной неоновой лампы с порогом зажигания не выше 90 В и добавочного сопротивления, помещенных в изолированный корпус, имеющий сходство с авторучкой. Корпус имеет контакт со стороны упорного кольца и контакт на головке. При проверке наличия напряжения необходимо коснуться рукой контакта на головке указателя. Связь с землей осуществляется через тело человека.

Пользоваться таким пробником достаточно просто- жалом отвертки касаетесь оголенного проводника или токоведущей части оборудования, пальцем касаетесь металлической части пробника, это может быть небольшое кольцо или просто кусочек жести на колпачке. При наличии напряжения – неоновая лампочка загорается. Названий у индикаторов таких очень много – ИНО-70, ИН-91 и т.д.

Однополюсный указатель напряжения типа ИН-90; ИН-91: а — схема, б — способ применения, 1 — изолирующий корпус, 2 — щуп в виде отвертки, 3 — контакт, 4 — отверстие в корпусе для наблюдения за свечением, Л — неоновая лампа типа ИН-3, R — резистор типа ВС, 1 МОм; 0,5 Вт, Rи— сопротивление изоляции проводов сети относительно земли.

Однополюсные указатели напряжения могут быть изготовлены собственными силами. На рисунке приведены данные для изготовления указателя- напряжения УНН-10. В качестве сигнальной лампы использован тиратрон с холодным катодом типа МТХ-90, с порогом зажигания 90 B.

При невозможности получения неоновой лампы или тиратрона допускается в качестве индикатора наличия напряжения использовать лампу накаливания мощностью не более 10 Вт, заключенную в один из корпусов указателя напряжения. Во втором корпусе монтируется проволочное добавочное сопротивление. Для сети 380 В и лампы на 220 В мощностью 10 Вт величина добавочного сопротивления должна быть 5000 Ом.

Следующими по популярности среди электриков можно назвать двуполюсные указатели напряжения. Состоят такие индикаторы из двух частей. В одной из частей находятся вся начинка прибора, во второй части находится щуп.

Двухполюсный указатель напряжения: а — индикатор УНН-10: б — индикатор МИН-1, Т — тиратрон типа МТХ-90, R1— шунтирующий резистор типа МЛТ-0,5, 1 МОм, R2— добавочный резистор типа МЛТ-2, 0,24 МОм, Л — лампа тлеющего разряда типа ИН-3: R — шунтирующий резистор типа ВС, 10 МОм, Rд — добавочный резистор типа ВС З МОм.

Двухполюсный указатель напряжения состоит из неоновой лампы, добавочного сопротивления и контактов 1. Неоновая лампа зашунтирована резистором. чтоб не возникало свечения под действием емкостного тока. Элементы указателя закреплены в двух пластмассовых корпусах 2, соединенных гибким проводом 3 длиной 1 м с изоляцией повышенной надежности.

Двухполюсные указатели требуют прикосновения к двум точкам электроустановки, между которыми необходимо определить наличие или отсутствие напряжения.

Разновидностей таких индикаторов достаточно много. По функционалу они тоже отличаются.

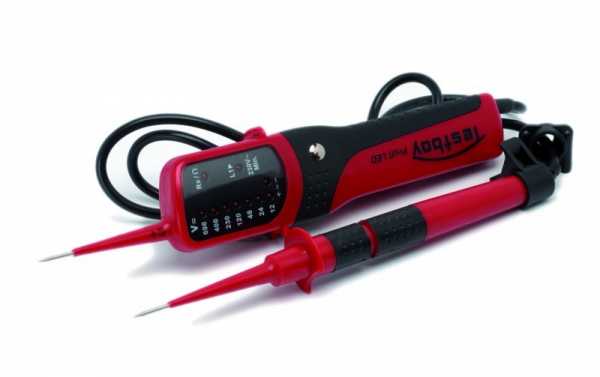

Самые простые индикаторы показывают только наличие напряжения. Примером такого индикатора можно назвать приборы серии ПИН-90 (-2м, -2му), УН500,-453, УННУ-1, УНН-10, МИН-1 и т.д. Более продвинутые модели – серии ЭЛИН-1 (-СЗ, -С3 ИПМ, -С3 Комби) и многие другие приборы, показывают не только наличие напряжения на исследуемом участке цепи, но еще и его номинал, полярность напряжения.

В качестве индикации используются: неоновые лампочки, светодиоды различных цветов, цифровые и индикаторы. Также существуют и комбинированные индикаторы, где наряду со световой индикацией присутствует и звуковая, что делает работу с приборами более комфортной и безопасной.

В отличие от однополюсных указателей и индикаторов, для того чтобы узнать о наличии напряжение данными (двуполюсными) приборами, необходимо использование двух щупов. Применение таких приборов дает более полную картину о наличии или отсутствии напряжения, что, несомненно, очень важно в работе электриков.

Кроме проверки на наличие или отсутствия напряжения на участке исследуемой цепи, некоторые двуполюсные индикаторы можно использовать в качестве «прозвонки», то есть, проверить цепь на обрыв.

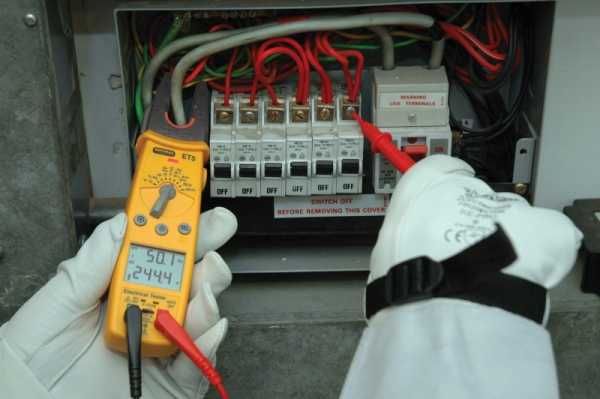

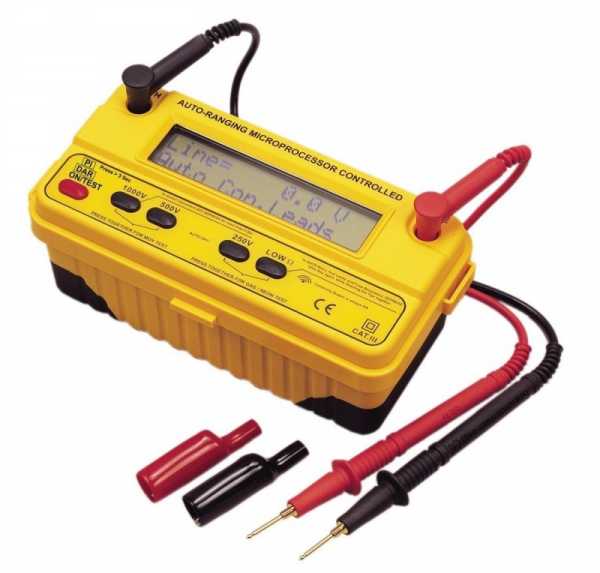

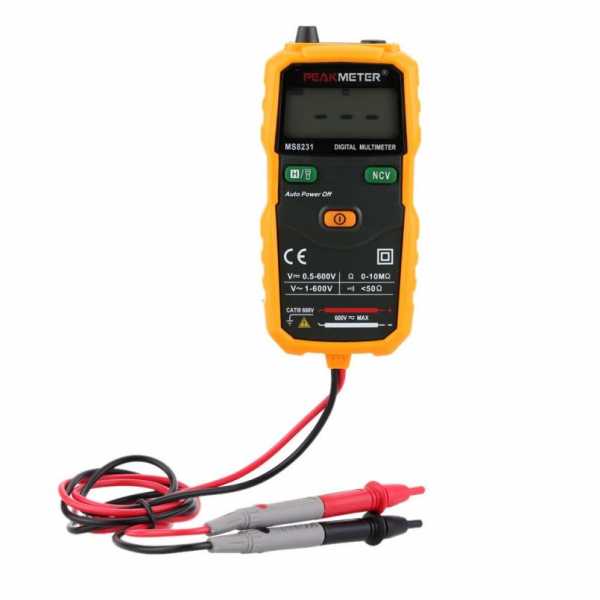

Также достаточно популярны среди электриков цифровые приборы – мультиметры – тестеры. Эти универсальные приборы позволяют проверить напряжение, сопротивление и т.д. В качестве индикации используется цифровое табло, звуковая и световая индикация.

Некоторые модели оснащены «клещами», которые позволяют измерить силу тока. не нарушая изоляции проводника. Также многие модели тестеров комплектуются термодатчиком, при помощи которого можно измерить температуру оборудования – трансформаторов, двигателей, силовых ключей.

1. Использовать в качестве указателя напряжения контрольную лампу (обычный патрон с двумя выводами) в сетях с линейным напряжением больше 220 В не разрешается, так как при ошибочном включении на линейное напряжение в сети 380/220 В лампа взрывается и осколки могут ранить работающего.

2. В практике часто изготовляют однополюсные указатели напряжения своими силами, обычно в виде отвертки. При этом бывают случаи неправильного изготовления, и тогда возникает опасность поражения током. Нельзя делать стержень отвертки длиной более 20 мм. Если стержень длинный, возникает опасность прикосновению к нему во время проверки напряжения. Желательно плотно натягивать на стержень изолирующую трубку, оставляя неизолированным участок длиной не более 5 мм. Со стороны, близкой к источнику напряжения, обязательно должно быть упорное кольцо, выступающее на 3-4 мм, чтобы не допустить соскальзывания руки.

Особое внимание нужно уделить выбору неоновой лампочки, чтоб порог зажигания не превышал 90 В. Наиболее подходит лампа типа ИН-3. Добавочное сопротивление должно быть не менее 200 кОм.

Корпус следует изготовлять из эбонита или пластмассы темного цвета, при котором легче заметить свечение лампочки. Изготовленные указатели следует обязательно испытать.

В любом случае, используя индикаторы и указатели напряжения, необходимы знания и навыки при работе с ними. Также не стоит забывать и о технике безопасности. И, доверяйте профессионалам, электричество, как известно, шуток и ошибок не прощает!

Электрик Инфо – электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Принцип действия и устройство указателей напряжения

Переносные приборы, назначение которых проверка наличия или отсутствия напряжения на токоведущих частях называют указателями напряжения. У всех указателей присутствует сигнал световой, загорание которого сигнализирует о наличии напряжения на части цепи, которая подлежит проверке, или же между двумя частями, подлежащими проверке. Указатели напряжения, собственно как и электрические сети, делятся на указатели до 1000 В и, соответственно, выше 1000 В. Также они могут быть однополюсными или двухполюсными.

Однополюсные указатели напряжения

Как и индикаторные отвертки они требуют прикосновение только лишь к одной токоведущей части. «Земля» в таком случае будет обеспечиваться через тело человека, который своим прикосновением к специальному контакту указателя напряжения замыкает цепь протекания тока. Как следствие, через человека протекает электрический ток, который не превышает 30мА и является безопасным для его жизни и здоровья.

Такие указатели напряжения изготавливают, как правило, в виде автоматических ручек. Их корпус имеет смотровое отверстие и выполнен из изоляционных материалов.

В корпусе, как вы, наверное, уже догадались, размещают резистор и сигнальную лампу. На верхнем конце корпуса закрепляют металлический плоский контакт, для касания пальцем оператора, а на нижнем конце корпуса располагают металлический щуп, которым касаются токоведущих частей.

Его рекомендовано применять в схемах вторичной коммутации – определение фазного провода в электросчетчиках, проверка наличия напряжения на губках автоматических выключателей. предохранителей и других устройств.

Двухполюсные указатели напряжения

Такие указатели напряжения требуют прикосновение не к одной, а к двум частям электроустановки. Принцип действия – свечение неоновой лампы или накаливания лампы (мощность не более 10 Вт) при протекании через нее тока, который возникает из-за наличия разности потенциалов между частями электроустановки к которым в данный момент подключен указатель. При этом лампа потребляет очень малый ток (несколько миллиампер), но при этом обеспечивает довольно устойчивый и четкий сигнал.

Для ограничения тока, протекаемого через лампу, в цепь, последовательно лампе, ставят резистор.

Двухполюсные указатели напряжения применимы для установок переменного и постоянного тока. Однако при использовании данного устройства в цепи переменного тока металлические части указателя (щуп, цоколь лампы, провод) могут создавать емкость относительно фазы или земли достаточную для того, чтоб при касании всего лишь к одной фазе электроустановки лампочка загоралась. Поэтому данную схему дополняют шунтирующим резистором, который шунтирует неоновую лампу.

Использовать вместо указателя напряжения обычную лампу накаливания, ввернутую в патрон (ее называют контрольной лампой), заряженный двумя проводами запрещено. Это вызвано тем, что лампа, при включении ее на большее чем она рассчитана напряжение, может произойти разрыв ее колбы защитной, что может привести к травмам оператора или операторов проводящих проверку наличия напряжения сети.

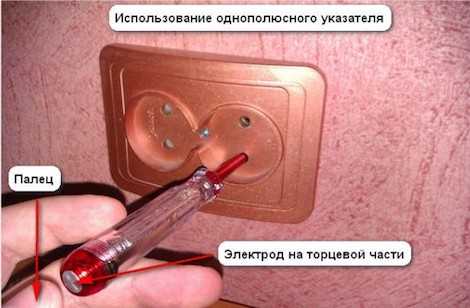

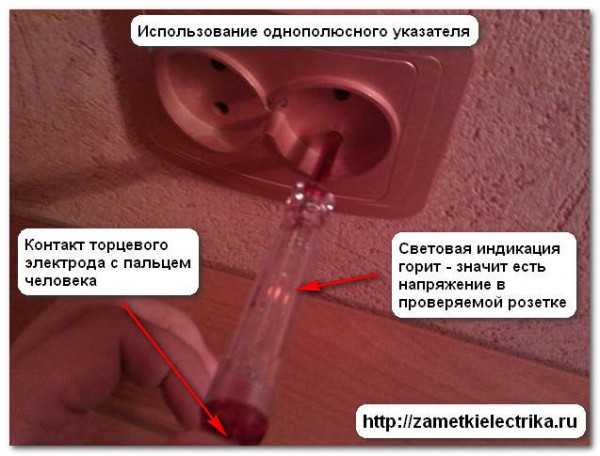

Проверка наличия напряжения однополюсным указателем напряжения:

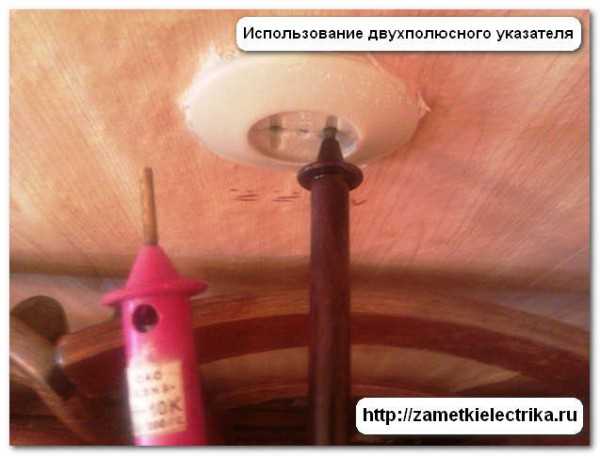

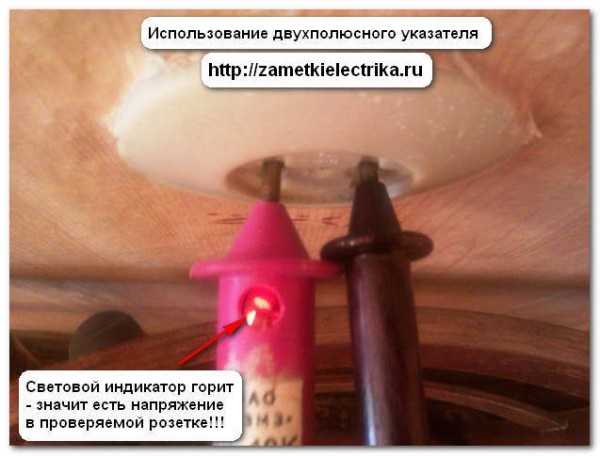

Проверка наличия напряжения двухполюсным указателем напряжения:

Post navigation

Какие бывают указатели напряжения?

Разновидности устройств

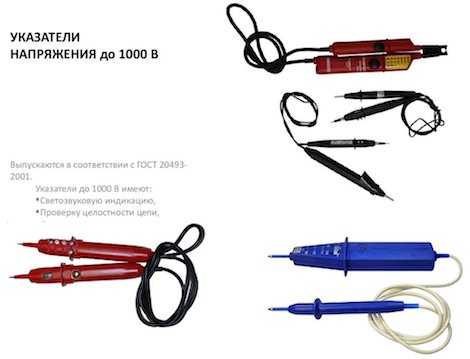

Указатели до 1000 вольт и выше 1000 вольт имеют разные внешние и конструктивные особенности. Для низковольтных измерений, до 1 кВ, существуют два вида устройств:

• однополюсный, реагирующий на протекание емкостного тока;
• двухполюсный, подает индикацию при протекании через него активного тока.

Однополюсный указатель предназначен для работы в цепях переменного тока, для обнаружения фазного проводника, в цепях освещения, при фазировке электросчетчика, проверке патронов в светильниках. Проще говоря для обнаружения провода под напряжением.

Однополюсные устройства индикации фазы имеют одинаковую конструкцию и, как правило, состоят из газоразрядной лампы индикатора, с порогом зажигания от 90 до 120 вольт и резистора на 1 МОм резистора, подключенного последовательно. Резистор ограничивает ток до безопасной величины, порядка 0.5 мА.

Индикатор ИН — 90 изготовлен в виде отвертки.

К недостаткам таких индикаторов можно отнести низкую чувствительность (порог индикации некоторых приборов начинается от 90 вольт), а также чувствительность к наводкам в соседних проводах.

Для сетей выше 1000 вольт указатели напряжения изготавливаются с рукоятками из изоляционного материала и длинной, исключающую приближение человека к токонесущим элементам. Внешний вид УВН-10 предоставлен на фото ниже:

При измерении напряжений выше 1000 вольт прибегают к использованию дополнительных защитных средств: резиновые рукавицы, боты или изоляционный коврик. Узнать, какие электрозащитные средства используют в установках выше 1000 вольт. вы можете из нашей статьи!

Двухполюсный указатель состоит из двух корпусов из изоляционного материала и гибкого медного проводника в изоляции, который их соединяет. Схема двухполюсного индикатора напряжения типа УНН-10:

В данной схеме газоразрядный индикатор шунтирован резистором, что делает схему нечувствительной к наведенным напряжениям. Также на его основе выпускается индикатор с указателем величины напряжения УН-1:

В данном приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с градуировкой 127, 220, 380, 500 Вольт.

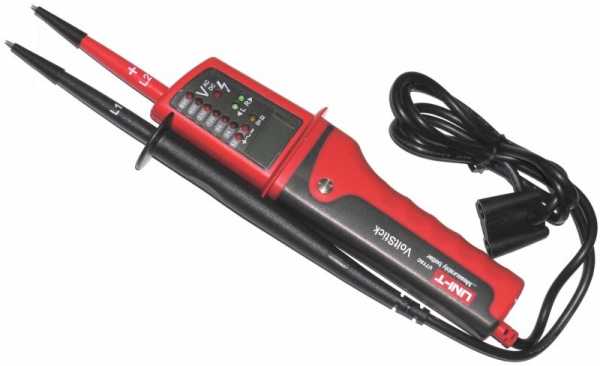

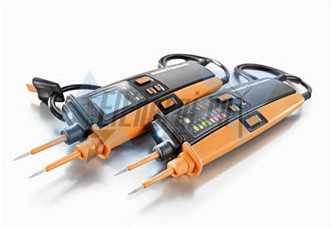

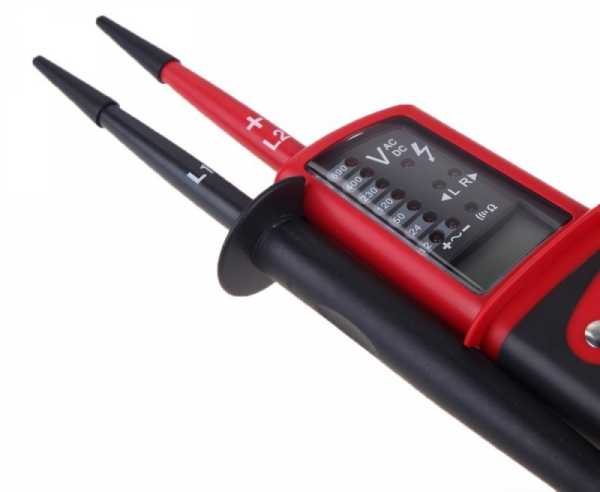

Также существуют указатели напряжения универсальные, для определения фазы и нуля. проверки наличия напряжения и с указанием ее величины от 12 до 380 В. Для работы в цепях постоянного, до 500 вольт и переменного тока, до 380 вольт. Их можно дополнительно использовать для прозвонки целостности соединений.

В данных приборах в качестве световых индикаторов используют светодиоды, а в роли источника питания конденсатор большой емкости.

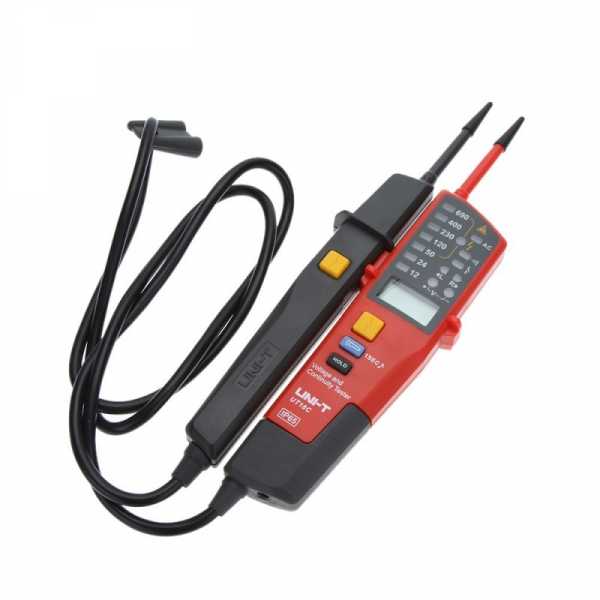

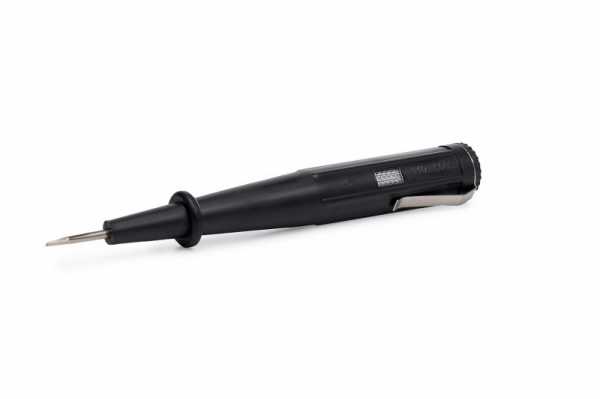

Цифровой указатель напряжения имеет ЖК экран с нанесенными значениями в вольтах. При максимальном значении 220 вольт на экране светятся все значения от минимального до максимума. Т.е. данный тестер показывает приблизительное значение. Единственный плюс такой модели — отсутствие источника питания.

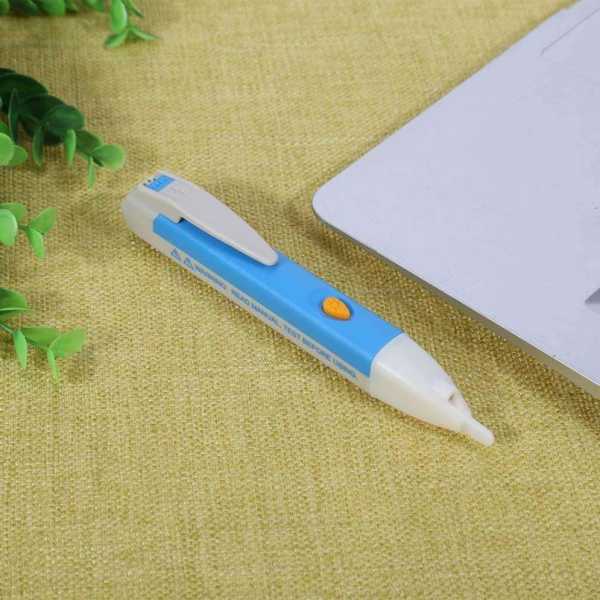

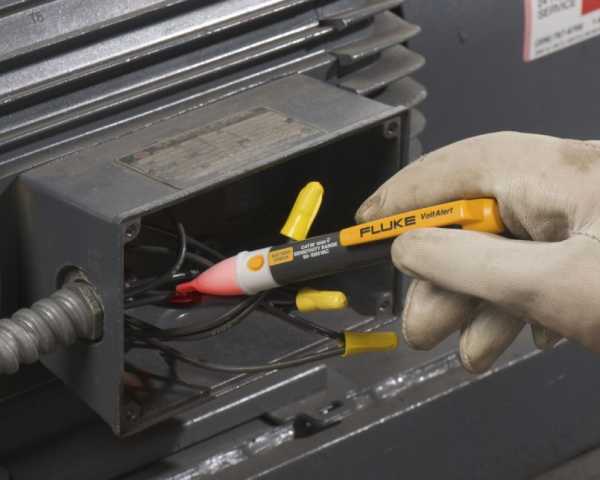

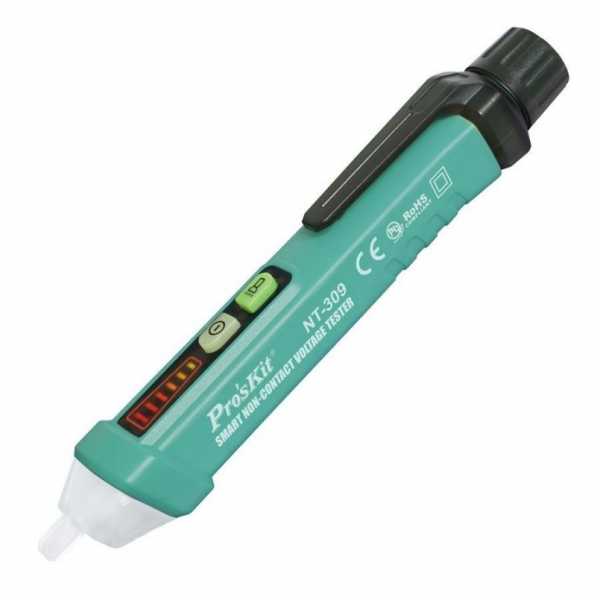

Бесконтактные индикаторы предназначены для обнаружения проводников под напряжением, в том числе и скрытых в стенах или панелях. Схема данного прибора реагирует на переменное электромагнитное поле, оснащена световой и звуковой индикацией. О данных устройствах мы рассказывали больше, когда говорили о том, как найти электропроводку в стене .

Правила использования

Перед использованием указателя напряжения необходимо удостовериться в его исправности. Для этого в заведомо рабочей сети нужно проверить индикацию прибора. Только после положительного результата разрешается его использовать.

Запрещено в качестве индикатора использовать лампу накаливания, ввиду ее низкой надежности, и высокой травмоопасности. При поиске фазы необходимо установить щуп указателя на интересующий проводник, прибор держать в правой руке, левую руку спрятать за спину, большим пальцем правой руки дотронутся до торцевого контакта. Это для однополюсного индикатора.

Для двухполюсного щуп с индикатором поставить на интересующий проводник или клемму, а второй щуп на ноль или соседнюю фазу. Как видно ничего сложного нет в работе с данными приборами. Помните об опасности работы под напряжением, и соблюдайте меры личной безопасности.

Напоследок рекомендуем просмотреть видео, в котором специалист рассмотрел существующие типы указателей напряжения и правила пользования данными устройствами:

Вот мы и рассмотрели виды, назначение и правила пользования указателем напряжения. Надеемся, предоставленная информация была для вас познавательной и полезной!

Будет интересно прочитать:

Источники: http://electrik.info/main/electrodom/262-indikatory-i-ukazateli-napryazheniya.html, http://elenergi.ru/princip-dejstviya-i-ustrojstvo-ukazatelej-napryazheniya.html, http://samelectrik.ru/kakie-byvayut-ukazateli-napryazheniya.html

electricremont.ru

Индикатор напряжения: однополюсная и двухполюсная модификации

В современном мире, на работе и в быту, людей окружают электрические приборы. Однако при отсутствии напряжения в сети или повреждении проводки они становятся бесполезными. Чтобы найти причину неисправности, применяют индикатор напряжения. Этот прибор также используется для проверки состояния электрических сетей и оборудования перед началом ремонтных и монтажных работ.

Виды приборов

Только убедившись в отсутствии разности потенциалов в сети и на токоведущих частях электрических машин, можно безопасно выполнять какие-либо электротехнические работы. Электрооборудование делится на низковольтное (до 1кВ) и высоковольтное (свыше 1кВ). Соответственно индикаторы (указатели) бывают низкого (УНН) и высокого напряжения (УВН).

Индикаторы бывают двух типов:

• однополюсные;
• двухполюсные.

Однополюсный пробник

Используется только в цепях переменного тока напряжением до 1кВ. Требуют касания к оборудованию в одной точке. Цепь замыкается через человека на землю. Свечение индикатора вызывает протекающий емкостной ток.

Предназначен для проверки узлов вторичной коммутации. С его помощью можно обнаружить фазу в проводниках или на узлах любого низковольтного электрооборудования, в том числе бытового. Чаще всего применяется при работах с освещением, проверке патронов, выключателей, фразировке электросчётчика.

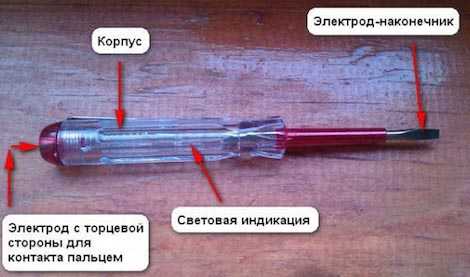

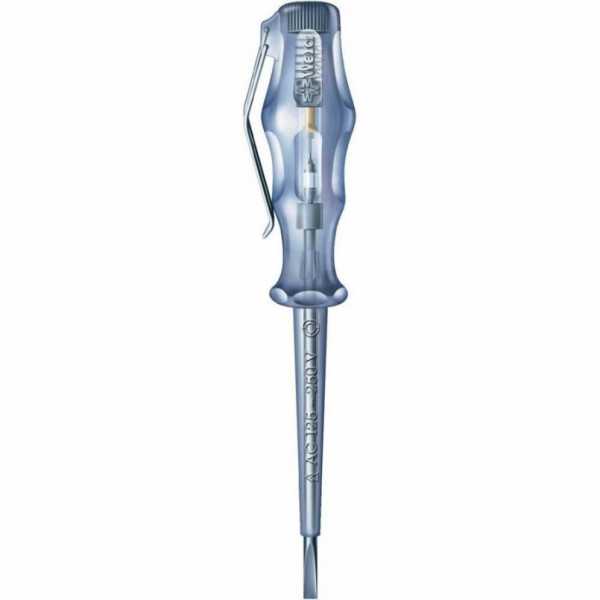

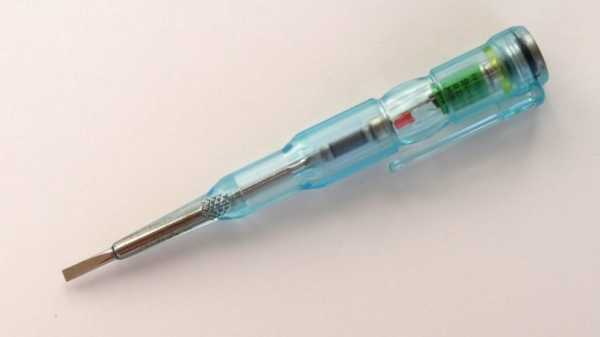

Самая распространённая конструкция представлена в виде отвёртки или авторучки. Позволяет проверить присутствие или отсутствие фазного напряжения. Корпус изготовлен из прозрачного диэлектрического материала. В нём расположены детали устройства:

• штырь — отвёртка;
• газоразрядная лампа — индикатор с порогом зажигания до 90 вольт;
• резистор номиналом 1Мом, подключенный последовательно, обеспечивает безопасную величину тока (около 0,5мА), достаточную для свечения индикатора;
• пружина — обеспечивает надёжный контакт между всеми деталями;
• торцевой контакт для касания пальцем.

Пользоваться таким индикатором просто. Нужно отвёрткой коснуться оголённой части проводника или токоведущей части электрооборудования, а пальцем дотронуться до торцевого контакта. Если в этой точке есть разность потенциалов (фаза), лампа прибора должна засветиться.

Выпускаются такие индикаторы под названиями: ИНО-70, ИН — 90, ИН-91 и другими. Недостатком этих устройств является низкая чувствительность и подверженность наводкам от соседней электропроводки.

Двухполюсные устройства

Может использоваться в работе с переменным и постоянным током. В процессе нужно коснуться к двум точкам оборудования, между которыми может быть разность потенциалов. Неоновая лампа светится при протекании активного тока.

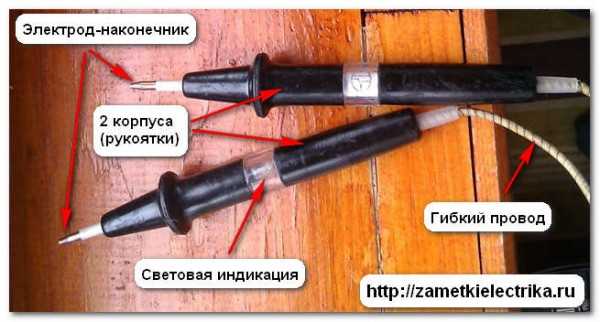

Двухполюсный индикатор напряжения состоит из двух диэлектрических корпусов с электродами — наконечниками. Соединяются корпуса гибким, изолированным, медным проводником длиной 1 м. Содержимое одного из корпусов — неоновая лампа, шунтированная резистором. Дополнительный резистор, ограничивающий ток, может быть в этом же корпусе или другом.

Неоновая лампа светится при появлении тока, вызванного разностью потенциалов между точками касания к электрической установке. Ток величиной несколько миллиампер обеспечивает чёткое свечение — сигнализацию наличия фазового провода.

Примерами таких двухполюсных указателей напряжения могут быть модели УНН-10К, УН-500, ПИН-90М и так далее. Такие устройства более функциональны. В отличие от однополюсных они позволяют проверить целостность нулевого (заземляющего) провода и определить линейное и фазное напряжение:

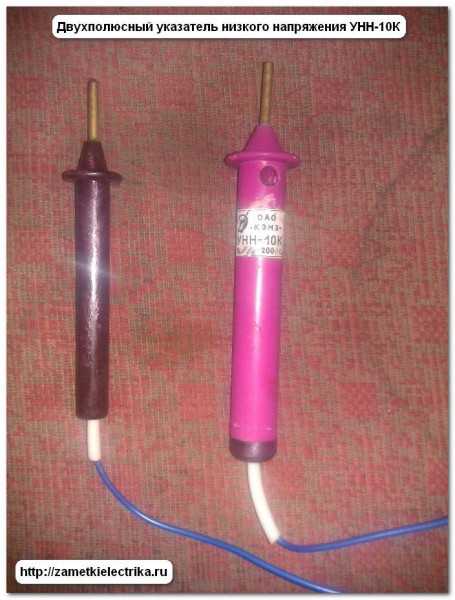

1. Указатель УНН-10К может работать в сетях с переменным и постоянным током разностью потенциалов от 110 В до 500 В.

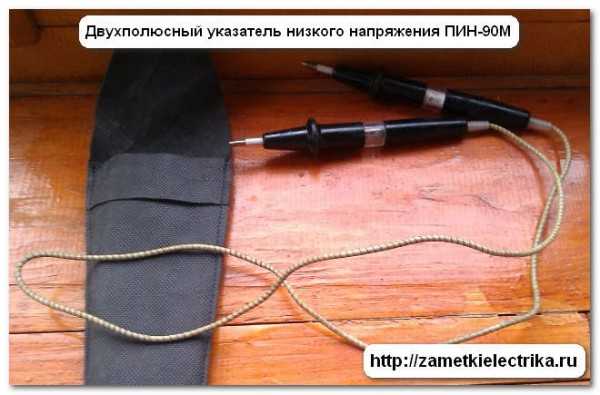

2. Указатель ПИН-90М. Его конструкция и принцип действия аналогичны предыдущему, но прибор может использоваться в сетях с диапазоном от 50 В до 1000 В.

Указатель высокого напряжения (УВН)

Используется в распределительных устройствах высоковольтного оборудования при выполнении профилактических и ремонтных работ. Даёт возможность обнаружить большую разность потенциалов, проконтролировать фазировку.

Наибольшее распространение получили указатели типа УВН-10 и УВНУ-10. Принцип работы основан на возникновении емкостного тока при внесении рабочей части устройства в электрическое поле оборудования под напряжением. Этот ток возбуждает свечение индикатора.

Конструктивно УВН состоит из трёх основных элементов:

• рабочая часть;
• изолирующая часть;
• рукоятка с ограничивающим кольцом.

Перед работой указатель необходимо собрать. Для этого выкручивают рабочую часть из изолирующей, переворачивают её и ввинчивают обратно. Щуп должен оказаться на месте, противоположном рукоятке.

Выпускается несколько модификаций таких указателей. В рабочей части для контакта с узлом под напряжением может присутствовать электрод-наконечник (УВН-10) или отсутствовать для указателя бесконтактного типа.

Индикаторная часть чаще всего совмещена с рабочей и включает световую или комбинированную (светозвуковую) индикацию (УВНУ-10 СЗ ИП).

Для световой индикации применяют газоразрядные лампы, а в более современных конструкциях — светодиоды. Сигналы, световой и звуковой, должны легко распознаваться.

Изолирующая часть указателя изготавливается из диэлектрика с повышенными диэлектрическими и механическими характеристиками. Должна иметь гладкую поверхность и быть влагостойкой (не поглощать влагу). На ней не должно быть царапин, трещин и расслоений.

Универсальные тестеры

В последнее время получили признание благодаря большей функциональности. Как правило, это двухполюсные указатели. Индикация комбинированная — светозвуковая. Тестеры позволяют оценивать величину разности потенциалов постоянного и переменного тока в пределах от 12 В до 660 В, а также выполнять проверку электрических цепей на обрыв.

Отсутствие обрыва в цепи сигнализируется непрерывным зуммером. В однополюсном режиме можно узнать полярность постоянного тока и определить фазу для переменного тока. Световыми индикаторами в таких устройствах являются светодиоды повышенной яркости. Источники питания — встроенный конденсатор большой ёмкости или миниатюрный литиевый аккумулятор.

Параллельно со световой индикацией работает звуковая сигнализация (пьезоизлучатель звука), что делает работу с ним более безопасной и комфортной. Пример подобных приборов — УННДП-12−660

Правила пользования

Приступая к работе с указателем напряжения, нужно убедиться в его целостности и работоспособности. Разность потенциалов, для которой он предназначен, должна быть выше рабочего напряжения проверяемого электрооборудования. Дата следующего лабораторного испытания указателя не должна быть просрочена.

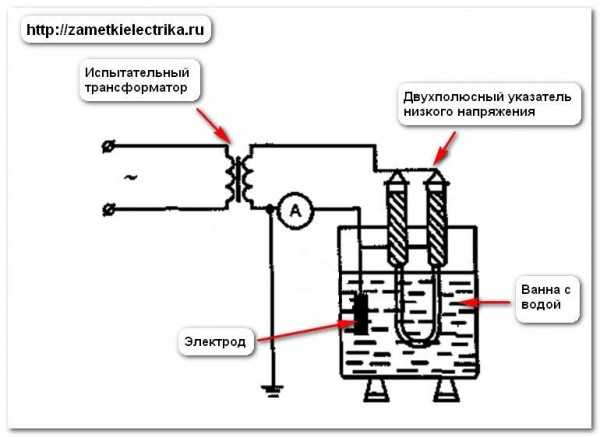

Перед работой с указателем низкого напряжения (УНН) его нужно проверить на работоспособность. Для проверки можно использовать подключенную розетку напряжением 220 В. Однополюсный индикатор должен определить фазу, а двухполюсный — наличие напряжения 220 В.

Для проверки указателя высокого напряжения (УВН) его щуп приближают к частям электроустановки, на которую подано высокое напряжение. Должна сработать сигнализация. Все операции с УНН нужно делать в диэлектрических перчатках.

Работы на электрооборудовании под напряжением связаны с риском для жизни и здоровья. Указатели относятся к основным средствам электрозащиты и при правильном использовании обеспечат безопасность при работе с электрическими приборами.

220v.guru

Как использовать индикатор напряжения — обзор устройств, их разновидности и функции (115 фото)

Современные дома буквально кишат разнообразной техникой и электроприборами. И очень часто в связи с этим возникает необходимость в ремонте и установке электрических розеток разного типа. Это обязывает иметь в домашнем наборе специализированные инструменты для работы с электричеством.

Один из самых распространенных и необходимых приборов для электрики — индикатор напряжения. По фото индикаторов напряжения в сети можно легко определить, что разновидностей приборов очень много.

О том, какие бывают приборы для замера напряжения и как ими пользоваться мы и расскажем в данной статье.

Краткое содержимое статьи:

Однополюсные индикаторы

Самые простейшие и распространенные варианты индикаторов напряжения — однополюсные. Устройство такого прибора содержит в себе лампу-индикатор и резистор. Все это находится в прозрачном корпусе из диэлектрического материала.

Снаружи находится один контакт, называемый жалом. Вся конструкция на вид напоминает отвертку, поэтому зачастую такой индикатор напряжения и называют отверткой.

Перед тем, как непосредственно использовать такой прибор, его проверяют на приборе, находящемся под напряжением. Для этого прикасаются жалом индикатора к электрическому проводнику и ждут сигнала индикатора.

Важно помнить, что использование прибора возможно только с соблюдением техники безопасности.

Во-первых, прибор используют только на электрической сети, имеющей напряжение не более 1000 В. Во-вторых, держаться при этом можно только за рукоятку, на которой находится диэлектрик. Если дотронуться до самого жала, сильно ударит током.

Что касается того, как пользоваться индикатором напряжения, то все очень просто и понятно. На верхней части рукоятки всегда имеется отличающееся цветом место.

При работе с устройством необходимо палец положить именно на это место , тем самым замкнется цепь. Далее жало прислоняют к электропроводнику и после загорания лампочки становиться понятно, что напряжение есть.

При определении фазы все действия будут такие же. Прикладывается индикатор к одному проводу, если лампочка загорается, то это фаза, если нет, то провод нулевой.

Виды однополюсных индикаторов

В торговых точках можно найти массу вариантов таких приборов. Самые распространенные, как уже говорилось, простые отвертки с неоновой лампочкой.

При помощи такого варианта можно определить, какой провод является фазой, а так же понять, есть ли напряжение в сети. Принцип работы прост и с ним разберется абсолютно любой.

Есть так же еще один вариант — отвертка на батарейке. Она немного сложнее устроена, чем первый вариант и стоит дороже, но она имеет и более широкое и удобное использование.

При проверке фазы, к примеру не нужно держаться за кончик рукояти. А так же, прибором можно проверить разрыв в электрической сети.

Третий вид приборов такого характера еще более удобен. Они имеют некоторые дополнительные функции и более сложное устройство.

Однако это все же такие же индикаторные отвертки и принцип работы остается прежним. Они не намного дороже предыдущих вариантов, но более удобны и просты в использовании.

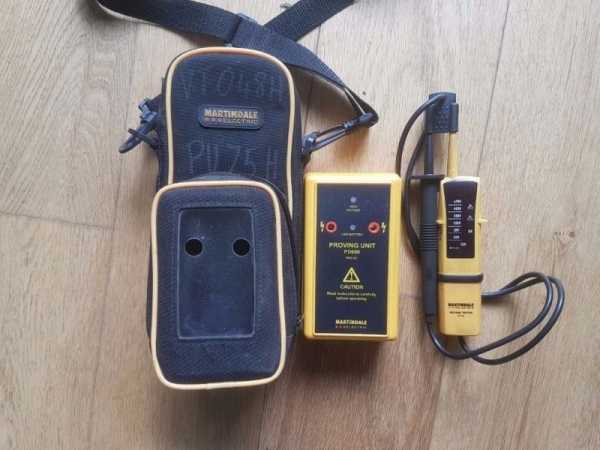

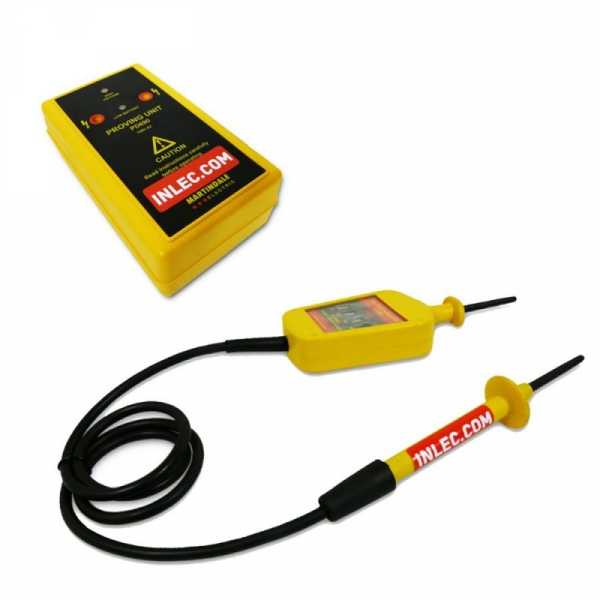

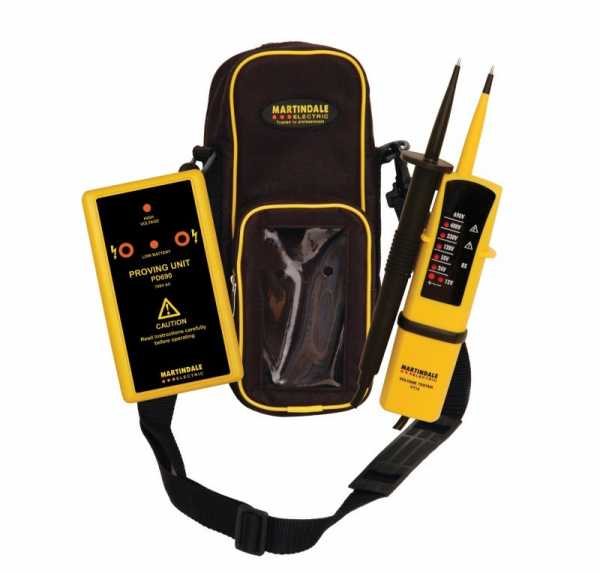

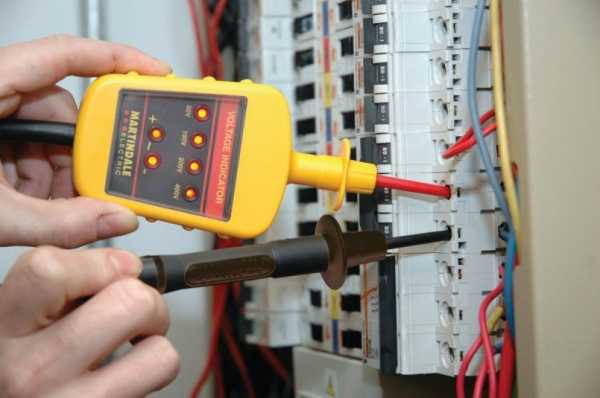

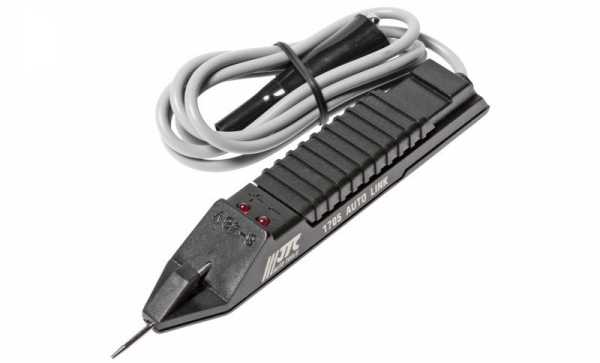

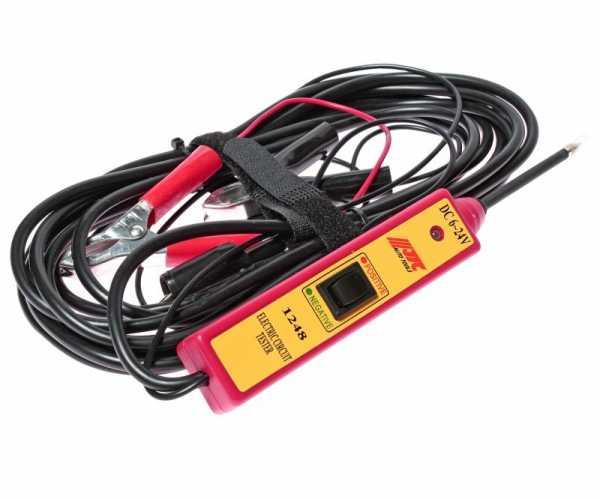

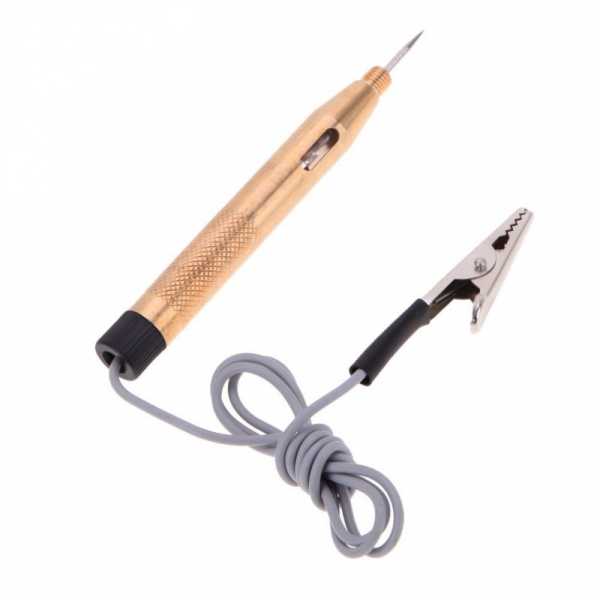

Двухполюсный индикатор

Устройства двухполюсные более сложны и содержат они два диэлектрических корпуса. В состав каждого из корпусов входит все то же, что и в обыкновенную отвертку-индикатор.

Однако некоторые модели кроме светового сигнала могут подавать и звук. А так же важно отметить, что оба корпуса между собой соединены проводком, длина которого в каждом варианте различна.

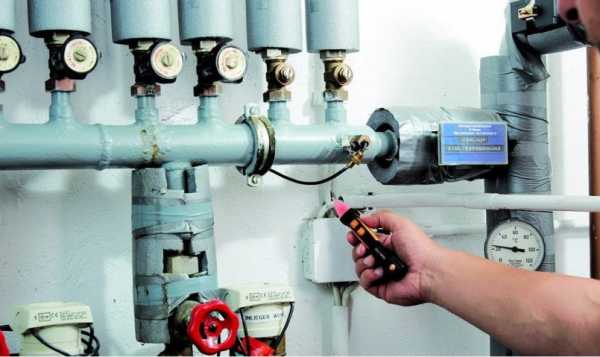

Есть модели, которые являются бесконтактными индикаторами напряжения.

При помощи такого прибора можно определить не только фазу или наличие напряжения в сети. Они дают возможность определить наличие тока между двумя электрическими контактами в цепи.

Ассортимент приборов очень обширен и в большей степени отличия между ними по функционалу. Но все приборы такого характера считаются профессиональным инструментом электрика, так как они наиболее точны и удобны даже при выполнении сложных работ.

Таким образом, двухполюсной индикатор напряжения больше подойдет для тех, кто профессионально занимается электричеством.

Фото советы как использовать индикатор напряжения

Вам понравилась статья? Поделитесь 😉

electrikexpert.ru

Указатели напряжения. Устройство и принцип работы

Переносные приборы, назначение которых проверка наличия или отсутствия напряжения на токоведущих частях называют указателями напряжения. У всех указателей присутствует сигнал световой, загорание которого сигнализирует о наличии напряжения на части цепи, которая подлежит проверке, или же между двумя частями, подлежащими проверке. Указатели напряжения, собственно как и электрические сети, делятся на указатели до 1000 В и, соответственно, выше 1000 В. Также они могут быть однополюсными или двухполюсными.

Однополюсные указатели напряжения

Как и индикаторные отвертки они требуют прикосновение только лишь к одной токоведущей части. «Земля» в таком случае будет обеспечиваться через тело человека, который своим прикосновением к специальному контакту указателя напряжения замыкает цепь протекания тока. Как следствие, через человека протекает электрический ток, который не превышает 30 мкА и является безопасным для его жизни и здоровья.

Такие указатели напряжения изготавливают, как правило, в виде автоматических ручек. Их корпус имеет смотровое отверстие и выполнен из изоляционных материалов.

В корпусе, как вы, наверное, уже догадались, размещают резистор и сигнальную лампу. На верхнем конце корпуса закрепляют металлический плоский контакт, для касания пальцем оператора, а на нижнем конце корпуса располагают металлический щуп, которым касаются токоведущих частей.

Его рекомендовано применять в схемах вторичной коммутации – определение фазного провода в электросчетчиках, проверка наличия напряжения на губках автоматических выключателей, предохранителей и других устройств.

Двухполюсные указатели напряжения

Такие указатели напряжения требуют прикосновение не к одной, а к двум частям электроустановки. Принцип действия – свечение неоновой лампы или накаливания лампы (мощность не более 10 Вт) при протекании через нее тока, который возникает из-за наличия разности потенциалов между частями электроустановки к которым в данный момент подключен указатель. При этом лампа потребляет очень малый ток (несколько миллиампер), но при этом обеспечивает довольно устойчивый и четкий сигнал.

Для ограничения тока, протекаемого через лампу, в цепь, последовательно лампе, ставят резистор.

Двухполюсные указатели напряжения применимы для установок переменного и постоянного тока. Однако при использовании данного устройства в цепи переменного тока металлические части указателя (щуп, цоколь лампы, провод) могут создавать емкость относительно фазы или земли достаточную для того, чтоб при касании всего лишь к одной фазе электроустановки лампочка загоралась. Поэтому данную схему дополняют шунтирующим резистором, который шунтирует неоновую лампу.

Использовать вместо указателя напряжения обычную лампу накаливания, ввернутую в патрон (ее называют контрольной лампой), заряженный двумя проводами запрещено. Это вызвано тем, что лампа, при включении ее на большее чем она рассчитана напряжение, может произойти разрыв ее колбы защитной, что может привести к травмам оператора или операторов проводящих проверку наличия напряжения сети.

Проверка наличия напряжения однополюсным указателем напряжения:

Проверка наличия напряжения двухполюсным указателем напряжения:

elenergi.ru

Указатель низкого напряжения | Заметки электрика

Уважаемые гости и постоянные читатели, приветствую Вас на страницах сайта «Заметки электрика».

Продолжаем изучать вопросы по электробезопасности, а в частности средства защиты, применяемые во время эксплуатации и ремонтов электроустановок.

Сегодняшняя статья будет посвящена указателям низкого напряжения.

Указатели низкого напряжения (УНН) применяются для проверки наличия, либо отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут выполняться работы. Также УНН используют для проверки совпадения фаз, т.е. фазировки низковольтного электрооборудования.

Внимание!!! Прочитайте статью действие электрического тока на организм человека.

Указатели низкого напряжения, или по-другому их еще называют указатели напряжения до 1000 (В) бывают 2 типов:

• однополюсные
• двухполюсные

Поэтому и применение будет зависеть от того, какой Вы указатель используете.

Существует большое количество разновидностей указателей низкого напряжения от различных производителей.

На каждом виде я останавливаться не буду, а расскажу только о самых распространенных и надежных указателях низкого напряжения, применяемых лично мною.

Например, однополюсный указатель низкого напряжения в виде индикаторной отвертки применяется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Принцип действия такого указателя основан на протекании емкостного тока.

Двухполюсный указатель низкого напряжения (УНН-10К) имеет более широкое применение. Его можно использовать в электроустановках, как переменного тока напряжением от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного тока напряжением от 110 (В) до 500 (В).

Его принцип действия основан на свечении газаразрядной лампы при протекании через нее активного тока.

Двухполюсный указатель низкого напряжения (ПИН-90М) использую ни чуть не реже. Его принцип действия и конструкция аналогична УНН-10К.

Разница заключается лишь в пределах контролируемого напряжения. У него рабочее напряжение находится в пределах от 50 (В) до 1000 (В).

Совсем недавно я обзавелся указателем напряжения «Контакт-55ЭМ». Переходите по ссылочке и читайте инструкцию о том, как им пользоваться.

Внимание!!! Проверять отсутствие напряжения на токоведущих частях с помощью контрольных ламп ЗАПРЕЩЕНО!!!



Из чего состоит двухполюсный указатель низкого напряжения?

Двухполюсный указатель низкого напряжения состоит из 2 корпусов. Корпуса выполняются из электроизоляционных материалов и содержат в себе элементы, которые реагируют на наличие напряжения в проверяемой цепи в виде звуковой или световой индикации.

Два корпуса соединяются между собой гибким проводом длиной не меньше 1 метра.

Размеры корпусов двухполюсного указателя напряжения не нормируется.

На каждом корпусе двухполюсного указателя напряжения крепится электрод-наконечник, длина неизолированной части которого не должна быть больше 0,7 (см).

Из чего состоит однополюсный указатель низкого напряжения?

Однополюсный указатель напряжения состоит, в отличие от двухполюсного, из одного корпуса. Аналогично, корпус должен быть выполнен из материалов, обладающих электроизоляционными свойствами.

В корпусе установлены следующие элементы:

• электрод-наконечник
• электрод для контакта пальцем
• световая и звуковая индикация



Испытание указателя низкого напряжения

Указатели низкого напряжения (УНН) в процессе эксплуатации должны периодически проходить следующие электрические испытания:

• испытание изоляции рукояток и проводов
• испытание повышенным напряжением
• определение напряжения индикации
• измерение тока, проходящего через УНН при наибольшем рабочем напряжении

1. Испытание изоляции рукояток и проводов указателей низкого напряжения

Испытание изоляции рукояток корпусов и проводов указателей низкого напряжения проводится 1 раз в год по следующей принципиальной схеме:

Оба корпуса (рукоятки) двухполюсного указателя низкого напряжения заворачивают в фольгу. Соединительный провод опускают в ванну с водой, где температура воды должна находиться в пределах 10 — 40° С. Необходимо выдержать расстояние 0,8 — 1,2 (см) между водой и корпусами указателя.

Первый вывод от испытательного трансформатора соединяем к электродам-наконечникам. Второй (заземленный) вывод необходимо опустить в ванну с водой и соединить с фольгой.

Аналогично, проводят испытание изоляции корпуса (рукоятки) и у однополюсных указателей низкого напряжения. Корпус заворачивают в фольгу по всей длине. Необходимо выдержать расстояние 1 (см) между фольгой и электродом, находящимся на торцевой части указателя. Один вывод от испытательного устройства соединяем к электроду-наконечнику. Другой (заземленный) вывод — к фольге.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) подается в течение 1 минуты.

Для УНН с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Испытание указателей низкого напряжения повышенным напряжением

Испытание указателей низкого напряжения повышенным напряжением проводится следующим образом.

Испытательное напряжение величиной 1,1 от наибольшего рабочего напряжения УНН прикладывается между электродами-наконечниками у двухполюсных указателей, или между электродом-наконечником и торцевой частью у однополюсных указателей  в течение 1 минуты.

3. Определение напряжения индикации

Напряжение от испытательного устройства плавно повышают, при этом фиксируя напряжение индикации указателя напряжения (УНН).

Указатели низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при наибольшем рабочем напряжении

Напряжение от испытательного устройства плавно повышают до наибольшего рабочего напряжения 1000 (В), при этом фиксируют величину тока, протекающего через УНН.

У двухполюсных указателей напряжения величина тока не должна превышать 10 (мА).

У однополюсных указателей напряжения величина тока не должна превышать 0,6 (мА).



Как пользоваться указателем напряжения?

Перед применением и использованием указателя низкого напряжения, необходимо убедиться в его исправном состоянии, путем прикосновения к токоведущим частям электроустановки, находящимся заведомо под напряжением. Также необходимо проверить наличие штампа о проведении испытаний УНН.

Проверка отсутствия напряжения указателем низкого напряжения производится на токоведущих частях путем непосредственного контакта. Время контакта должно быть не менее 5 секунд.

При использовании однополюсного указателя низкого напряжения применение диэлектрических перчаток не допустимо, т.к. необходимо обеспечить контакт между электродом на торцевой части корпуса и пальцем человека.

P.S. На этом статью на тему указатель низкого напряжения я завершаю. Если у Вас возникли вопросы при изучении материала статьи, то прошу задавать их в комментариях. Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить Вам прямо на почтовый ящик.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Указатель напряжения до 1000в — однополюсный и двухполюсный

Содержание:

1. Общие требования к приборам
2. Устройство и работа двухполюсных указателей
3. Однополюсные указатели напряжения
4. Проведение эксплуатационных испытаний

Перед выполнением электромонтажных работ или ремонте оборудования электростанций необходимо в обязательном порядке осуществить проверку параметров сети, на предмет наличия или отсутствия тока. С этой задачей помогает справиться указатель напряжения до 1000 В, с помощью которого проверяются токоведущие части. Только убедившись в отсутствии напряжения можно выполнять проверки электрических схем, контролировать исправность электроустановок, обнаруживать повреждения и т.д.

Все указатели оборудуются световыми сигналами. Если такой индикатор загорается, значит на проверяемом участке или между участками имеется напряжение. Чаще всего используются указатели напряжения до 1000В, которые могут быть одно- или двухполюсными.

Общие требования к приборам

Все типы указателей напряжения являются переносными универсальными приборами. С их помощью проверяются клеммы электроустановок, токоведущие части, а также токоведущие провода на наличие напряжения. Данное устройство имеется у каждого специалиста, при выезде на объект для проведения электромонтажных работ.

Указатели напряжения должны соответствовать определенным требованиям:

• Указатели напряжения до 1000 В должны быть оборудованы индикаторами, нагрузка на которые не превышает 90 вольт.
• Однополюсные приборы помещаются в общий корпус. Двухполюсные размещаются в двух отдельных корпусах, соединенных электрическим шнуром.
• Каждый индекатор, независимо от конструкции, условно разделяется на несколько поверхностей: изолированная рабочая, определяющая и держатель.
• Некоторые модели имеют рабочую часть, соединенную с индикатором.
• Перед началом работ указатель должен проверяться воздействием напряжения 2 кВ. Время проверки не превышает 1-й минуты.

Нормы электробезопасности предусматривают использование во время работ специального энергокомплекта, состоящего из диэлектрических ботинок и перчаток. Весь перечень технических требований к указателям напряжения подробно описывается в нормативных документах государственного стандарта.

При активном токе используются двухполюсные приборы, а при емкостном – однополюсные. Первые могут применяться при постоянном и переменном токе, а вторые – только при переменном токе. Самым безопасным считается бесконтактный указатель, снимающий информацию через электромагнитное поле. В большинстве случаев предпочтение отдается двухполюсным указателям.

Устройство и работа двухполюсных указателей

Принцип действия этих приборов основан на сравнении потенциалов при его подключении к токоведущим частям проверяемого устройства. В этот момент в резисторах указателя происходит повышение или понижение сопротивления. Незначительный ток, протекающий в клеммах или проводах воздействует на индикатор, после чего начинается подача светового или звукового сигнала.

Отсутствие реакции индикатора означает соответственно и отсутствие напряжения. Если сигнал индикатора плавно затухает, это свидетельствует о наличии в проводах остаточной энергии.

Как правило, двухполюсный указатель состоит из двух корпусов, изготовленных из диэлектрических материалов. Внутри них располагаются элементы определяющие напряжение и осуществляющие звуковую и световую индикацию. Для соединения корпусов используется гибкий провод, длина которого составляет 1 метр и более.

На вводах в корпус провод оборудуется амортизационными втулками или усиленной изоляцией. В каждом корпусе имеется наконечник-электрод, крепко закрепленный на установленном месте. Его неизолированная часть должна быть не более 7 мм, за исключением указателей, предназначенных для работы с воздушными линиями, у которых этот параметр зависит от технических условий.

Иногда, при наличии переменного тока, в металлических деталях указателя может образоваться емкость по отношению к земле или другим фазам электрооборудования. В этом случае ее вполне достаточно, чтобы индикаторная лампочка начала светиться, когда к фазе прикасается всего один щуп. Данное явление устраняется за счет шунтирующего резистора, сопротивление которого одинаковое с добавочным резистором.

Однополюсные указатели напряжения

Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов. Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.

Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.

В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.

Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение. С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.

Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.

Проведение эксплуатационных испытаний

Такие испытания проводятся на предмет технического состояния прибора и его способности выполнять свои функции. Подобные мероприятия предполагают испытание изоляции, определение напряжения индикации, проверку работоспособности прибора в условиях повышенного напряжения.

Одновременно проверяется ток, протекающий через устройство при его максимальном рабочем напряжении. В некоторых случаях может быть проверено напряжение в цепях постоянного тока. Выполняется проверка, насколько правильно индикатор реагирует на полярность.

В самом начале выполняется плавное увеличение напряжения от нулевой отметки. Одновременно производится фиксация напряжения индикации, а также тока, проходящего по указателю при его максимальном рабочем напряжении. Далее прибор на протяжении одной минуты выдерживается в условиях повышенного испытательного напряжения. Оно должно быть выше максимального рабочего напряжения указателя примерно на 10%.

В двухполюсном приборе испытательное напряжение прикладывается между обоими наконечниками-электродами, а в однополюсном – между наконечником-электродом и кнопкой электрода, расположенной в торце или сбоку.

electric-220.ru

No related posts.
