Формула расчета сечения провода по мощности

Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.

Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети

Расчет сечения кабеля по мощности: таблица с важными характеристиками

Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

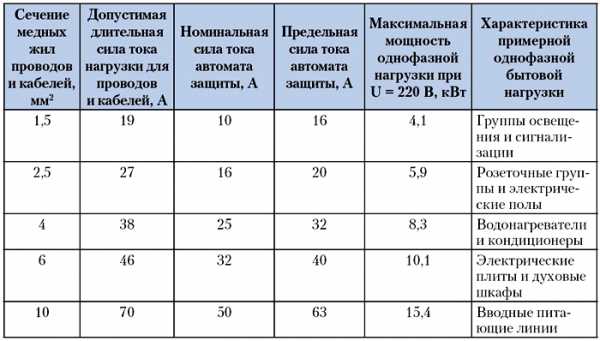

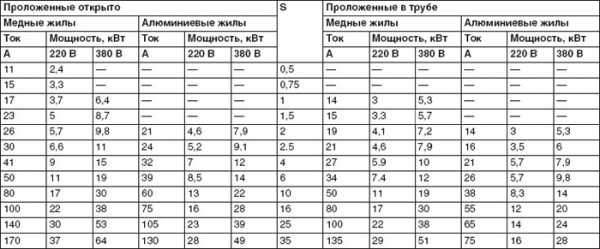

Такая таблица поможет подобрать оптимальные параметры

Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

Расчет по нагрузке

Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

Так проводится расчет с учетом нагрузки

В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

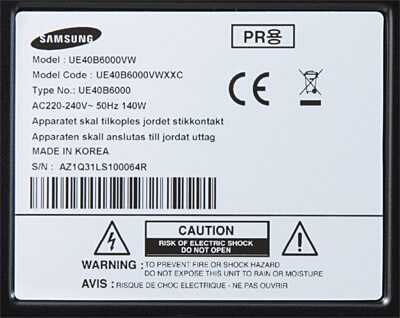

Особенности потребления тока

Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.

Расчет по длине

Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

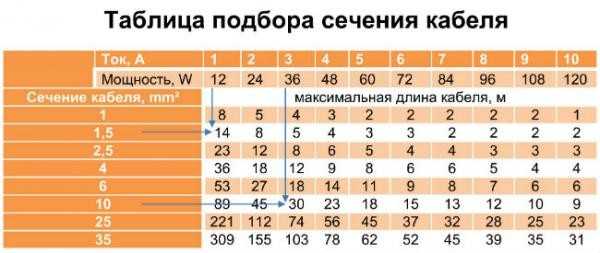

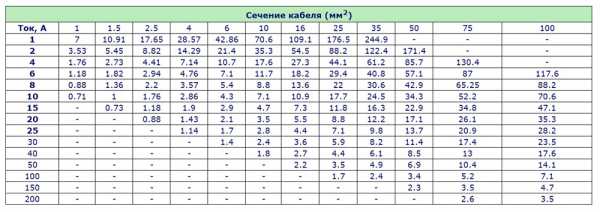

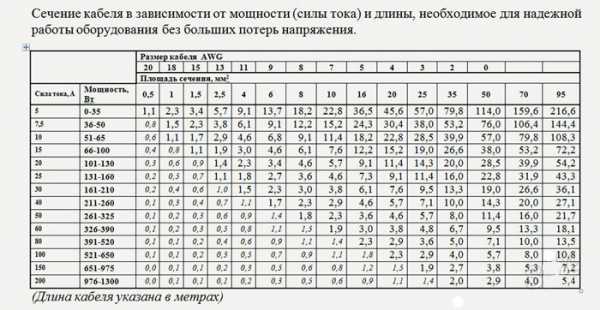

Применение таблицы помогает узнать значение сечения кабеля по длине

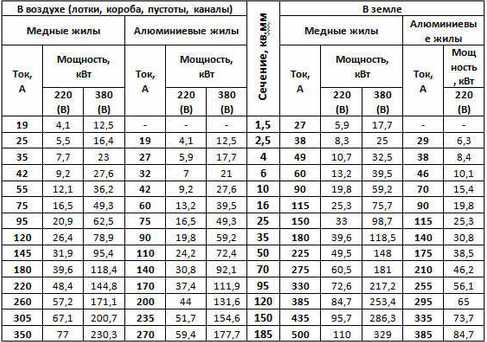

Использование таблицы сечения проводов по мощности

На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.

Узнать точный показатель можно, используя различные параметры

Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:

рассчитать показатель силы тока;
округлить до наибольшего показателя, используя таблицу;
подобрать ближайший стандартный параметр.

Статья по теме:

Как повесить люстру на натяжной потолок. Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.

Формула расчетов мощности по току и напряжению

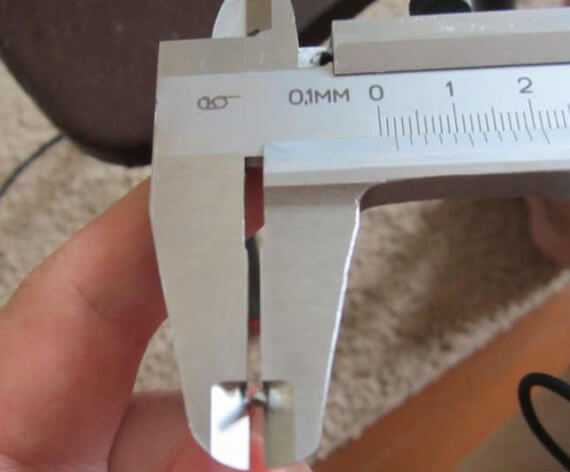

Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.

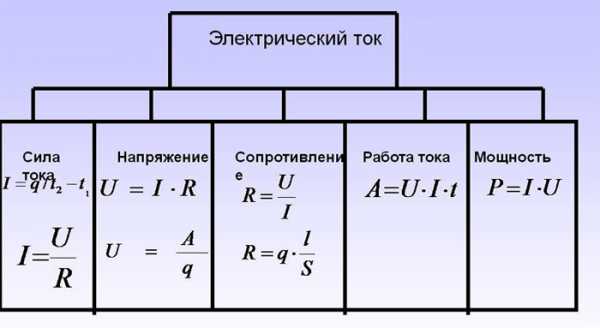

Стандартные формулы для определения силы тока

Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.

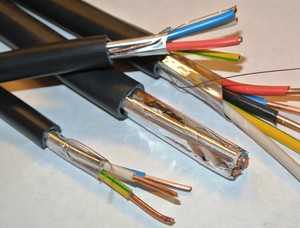

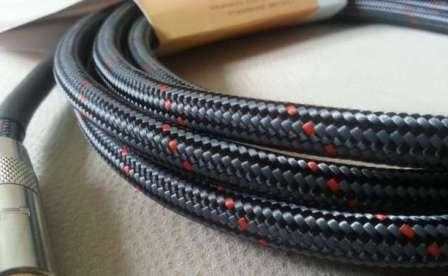

Варианты кабеля для разных назначений

Какие есть примеры?

Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.

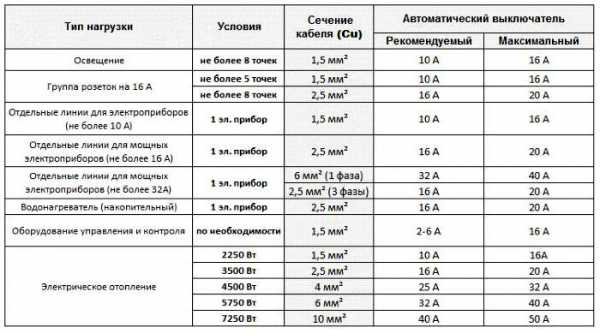

Определение сечения провода с учетом разных видов нагрузки

Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

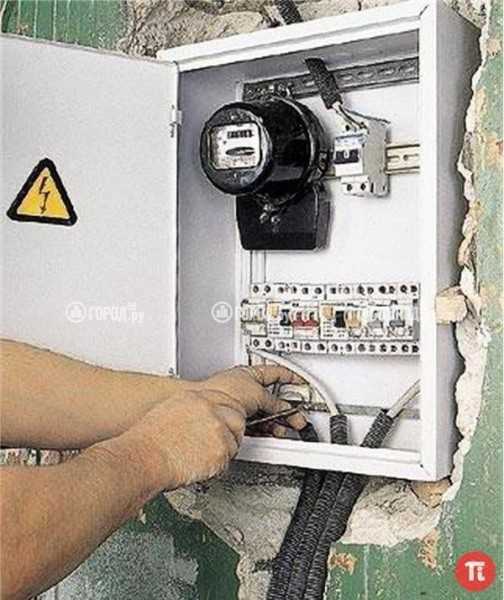

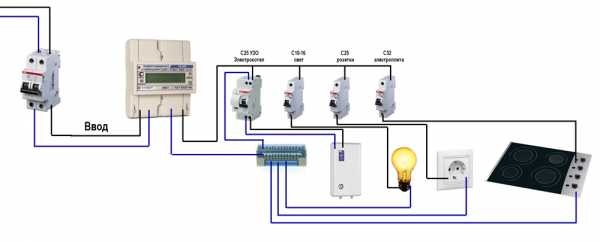

Схемы прокладки кабелей

Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.

Схема трехжильной проводки

Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.

Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.

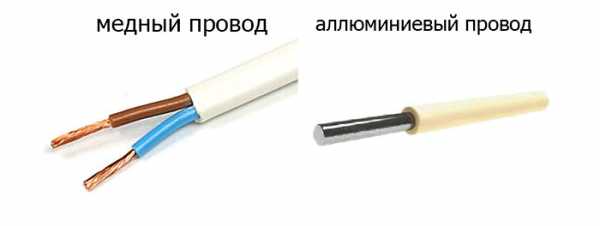

Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

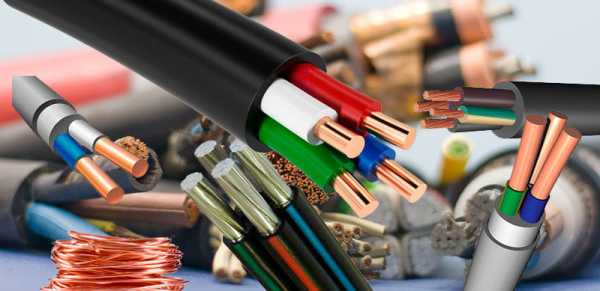

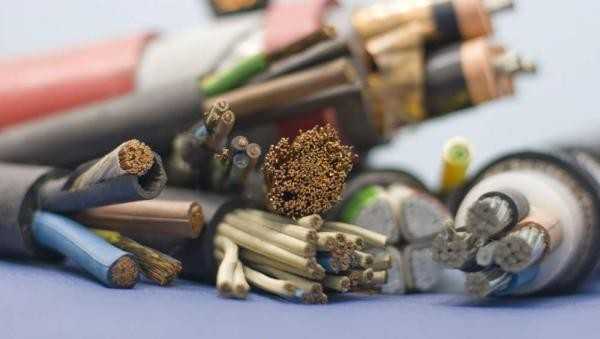

Основные материалы для кабелей

Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.

Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

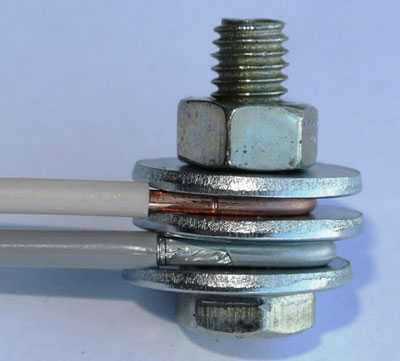

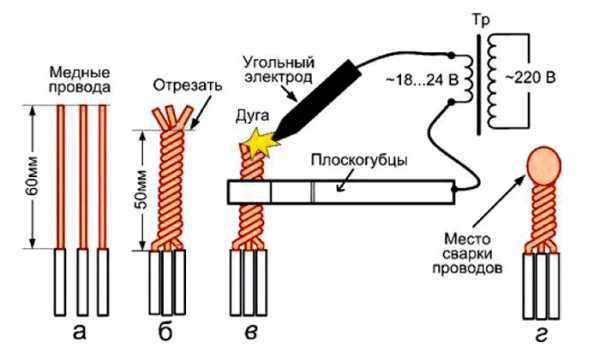

Варианты соединения проводов

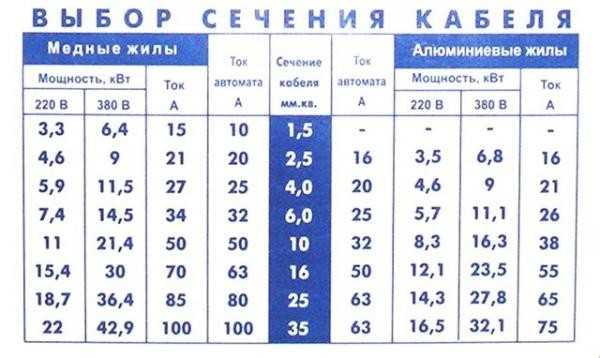

Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.

Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

Калькулятор позволяет рассчитать сечение токоведущих жил электрических проводов и кабелей по электрической мощности.

Вид электрического тока

Вид тока зависит от системы электроснабжения и подключаемого оборудования.

Выберите вид тока :

Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт

Номинальное напряжение

Введите напряжение: В

Только для переменного тока

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:

Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Длина кабеля

Введите длину кабеля: м

Допустимое падение напряжения на нагрузке

Введите допустимое падение: %

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

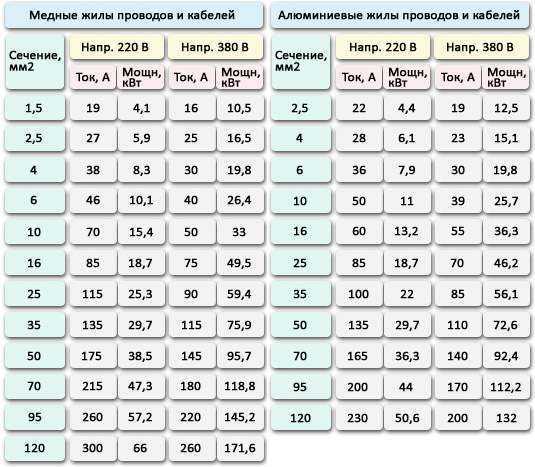

Таблица сечения кабеля по мощности и току

Сечение

Токопроводящие жилы

мм.кв.

1,5

2,5

120

Сечение

токопроводящие жилы

мм.кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

120

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей. Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.

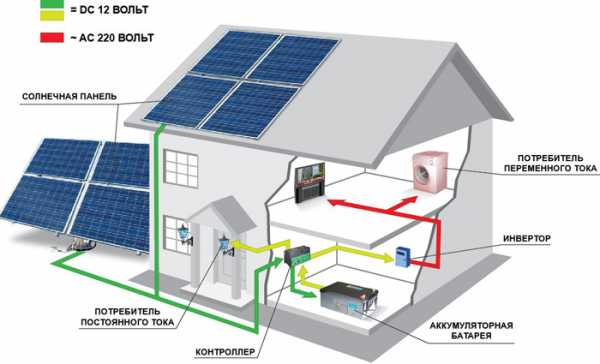

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более. В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

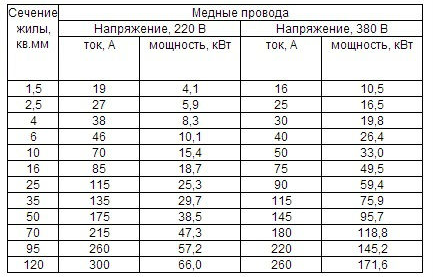

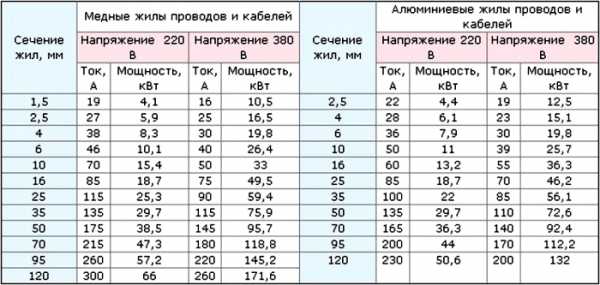

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами

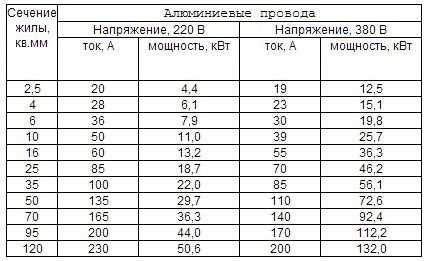

Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Медные жилы проводов и кабелей
Напряжение 220В		Напряжение 380В
Алюминиевые жилы, проводов и кабелей
Напряжение, 220В		Напряжение, 380В
Сечение токопроводящей жилы, мм²	Для кабеля с медными жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75.9
50	175	38.5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Сечение токопроводящей жилы, мм²	Для кабеля с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,2

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной – 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

высокая прочность;
упругость;
стойкость к окислению;
электропроводность больше, чем у алюминия.

Недостаток медных проводников – высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P – мощность, Вт; U – напряжение, В; I – ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.

Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечение проводника, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Для расчета алюминиевых проводов применяют таблицу.

Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечения проводника, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшится и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

Длина провода, единица измерения – м. При её увеличении растут потери.
Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.

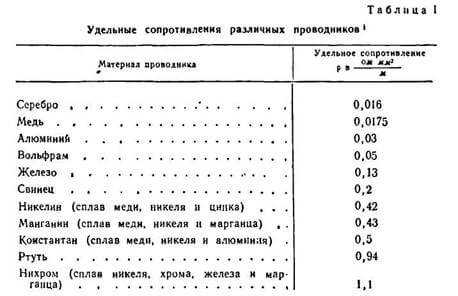

Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
С помощью таблиц ПУЭ определяют сечение провода по току.
Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
Находим падение напряжения из соотношения: ΔU=I*R.
Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

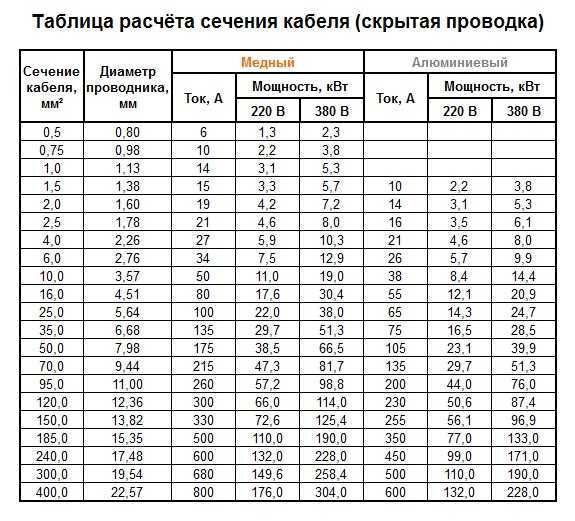

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

mytooling.ru

Как рассчитать сечение кабеля по мощности, длине, току

На сегодняшний день существует широкий ассортимент кабельной продукции, с поперечным сечением жил от 0,35 мм.кв. и выше.

Если неправильно выбрать сечение кабеля для бытовой проводки, то результат может иметь два итога:

Чересчур толстая жила «ударит» по Вашему бюджету, т.к. ее погонный метр будет стоить дороже.
При неподходящем диаметре проводника (меньшем, чем необходимо), жилы начнут нагреваться и плавить изоляцию, что вскоре приведет к самовозгоранию электропроводки и короткому замыканию.

Как Вы понимаете, и тот и другой итог неутешительный, поэтому перед монтажом электропроводки в доме и квартире необходимо правильно рассчитать сечение кабеля в зависимости от мощности, силы тока и длины линии. Сейчас мы подробно рассмотрим каждую из методик.

Расчет по мощности электроприборов

Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы, то в скором времени аварии не избежать.

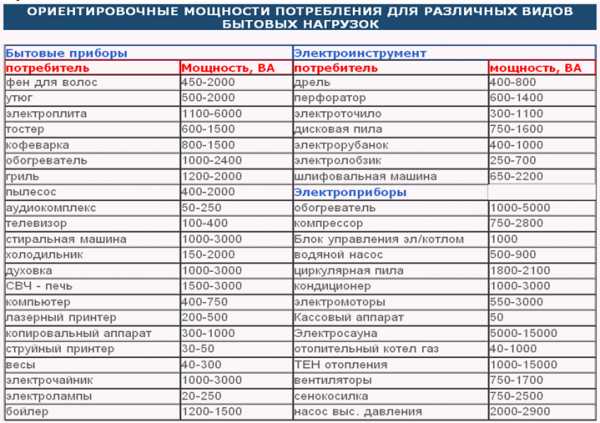

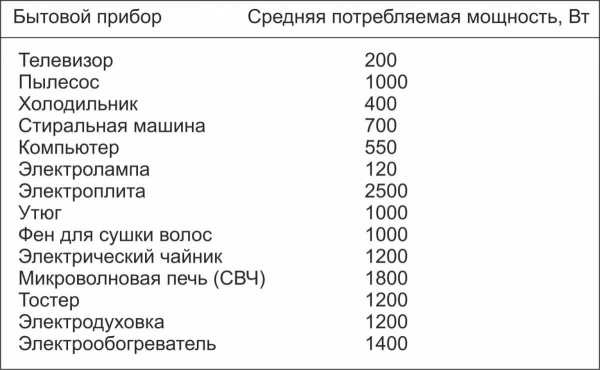

Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого прибора отдельно (плиты, телевизора, светильников, пылесоса и т.д.). После этого все значения суммируются, и готовое число используется для выбора кабеля с жилами с оптимальной площадью поперечного сечения.

Формула расчета имеет вид:

Pобщ = (P1+P2+P3+…+Pn)*0.8,

Где: P1..Pn–мощность каждого прибора, кВт

Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%. Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.

Таблицы выбора сечения кабеля по мощности:

Это приведенные и упрощенные таблицы, более точные значения вы можете найти в ПУЭ п.1.3.10-1.3.11.

Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные. Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.

Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:

Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки. Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.

Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении. То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка. В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.

Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!

Расчет по токовой нагрузке

Расчет сечения кабеля по току более точный, поэтому лучше всего пользоваться им. Суть аналогична, но только в данном случае необходимо определить токовую нагрузку на электропроводку. Для начала по формулам считаем силу тока по каждому из приборов.

Если в доме однофазная сеть, для расчета необходимо воспользоваться следующей формулой:Для трехфазной сети формула будет иметь вид:Где, P – мощность электроприбора, кВт

cos Фи- коэффициент мощности

Более подробно о формулах, связанных с вычислением мощности, можно прочитать в статье: https://samelectrik.ru/kak-najti-moshhnost-toka.html.

Далее все токи суммируются и по табличным значениям необходимо выбрать сечение кабеля по току.

Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин. При монтаже открытой электропроводки допустимые токовые нагрузки и мощность будут значительно большими, чем при прокладке проводки в трубе.

Повторимся, любой расчет сечения проводится для конкретного прибора или их группы.

Таблица выбора сечения кабеля по току и мощности:

Расчет по длине

Ну и последний способ, позволяющий рассчитать сечение кабеля – по длине. Суть следующих вычислений заключается в том, что каждый проводник имеет свое сопротивление, которое с увеличением протяженности линии способствует потерям напряжения (чем больше расстояние, тем больше и потери). В том случае, если величина потерь превысит отметку в 5%, необходимо выбрать проводник с жилами покрупнее.

Для вычислений используется следующая методика:

Нужно рассчитать суммарную мощность электроприборов и силу тока (выше мы предоставили соответствующие формулы).
Выполняется расчет сопротивления электропроводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение необходимо разделить на выбранное поперечное сечение кабеля.

R=(p*L)/S, где p — табличная величина

Обращаем Ваше внимание на то, что длина прохождения тока должна умножаться в два раза, т.к. ток изначально идет по одной жиле, а потом возвращается назад по другой.

Рассчитываются потери напряжения: сила тока умножается на рассчитанное сопротивление.

U_потерь=I_{нагрузки}*R_{провода}

ПОТЕРИ=(U_потерь/U_ном)*100%

Определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
Итоговое число анализируется. Если значение меньше 5%, оставляем выбранное сечение жилы. В противном случае подбираем более «толстый» проводник.

Допустим мы рассчитали, что сопротивление жил у нас 0,5 Ома, а ток 16 Ампер, тогда:

U_потерь=16*0,5=8 Вольт

ПОТЕРИ=(8/220)*100%=0,03636*100%=3,6%

Что вполне допустимо для большинства случаев, согласно ГОСТ 29322-14 «Стандартные напряжения». Подробнее в статье: https://samelectrik.ru/kakoe-otklonenie-napryazheniya-v-seti-schitaetsya-predelnym.html.

Таблица удельных сопротивлений:

Если Вы протягиваете линию на довольно протяженное расстояние, обязательно производите расчет с учетом потерь по длине, иначе будет высокая вероятность неправильного выбора сечения кабеля.

Видео примеры расчетов

Наглядные видео примеры всегда позволяют лучше усвоить информацию, поэтому предоставляем их к Вашему вниманию:

Видео инструкция: как самому рассчитать сечение жил

Видео инструкция: как правильно выбрать диаметр кабеля?

Похожие материалы:

samelectrik.ru

Формула расчета сечения кабеля по мощности и длине

Выбор и расчет сечения кабеля по мощности, по длине, по нагрузке: формулы и таблицы ⋆ Прорабофф.рф

Выбор сечения кабеля мощности необходим при проведении проводки в помещение. Начинать этот процесс лучше с детального плана и полных расчетов до покупки нужных материалов.

Их в магазинах огромное разнообразие. Сначала требуется провести расчет сечения кабеля по нагрузке. Даже при самых тщательных измерениях, он все равно будет приблизительным.

При том, что заранее продуманы все осветительные приборы и их мощность, учтена вся бытовая техника, общее значение их мощности будет усредненным. К полученной цифре лучше прибавить еще процентов 5 на всякий случай.

Поэтому большинство людей считают, что этих показателей хватит для выбора стандартного медного кабеля:

0,5мм2 для кабелей для точечных светильников, установленных в доме.
1,5мм2 станет достойным выбором для проводов у люстр.
2,5мм2 подходит для проводов розеток.

С точки зрения бытового потребления энергии с учетом всех электроприборов, эти размеры выглядят приемлемо. Так считается, пока, например, на кухне не включатся в одно время холодильник, микроволновка, электрочайник и тостер. Результат может стать плачевным. Сечение кабеля и мощность нагрузки тесно взаимосвязаны.

При проведении проводки требуется учитывать расчет сечения кабеля по диаметру жилы провода. Не всегда указания на маркировке покупаемого провода бывают правдивой. Для избегания домашних «аварий» в дальнейшем, лучше самим произвести расчет. Существует несколько достаточно простых способов.

Воспользоваться специальными измерительными инструментами – электронным микрометром или штангенциркулем. Этот способ быстрый, но требует затрат на эти приборы.
«Дедовский» метод при наличии карандаша, провода и линейки. Кабель зачищается и плотными витками наматывается на карандаш. Затем измеряется длина намотки и делится на количество жил. Витков обязано быть минимум 15 для лучшей точности.
Применение готовых расчетов сечения кабеля по диаметру жил в таблицах.

Важно помнить: расчет ведется только по диаметру открытой жилы. Провод вполне может выглядеть должного размера за счет изоляции.

При выборе кабеля для применения в бытовых целях стоит учитывать расчет сечения кабеля по длине. Для этого заранее ставятся отметины на поверхности во всех точках, где будут розетки, включатели, светильники и остальное. Делаются обмеры расстояния, и кабель режется исходя из них, но с хорошим запасом.

Формула расчета сечения кабеля состоит из внесения данных длины, площади его сечения и удельного сопротивления проводника. Затем следует рассчитать данные токов, поделив суммарную мощность нагрузки на размер напряжения в сети. Далее рассчитывается вероятная величина понижения напряжения. После этого оценивается размер уменьшения напряжения к номинальному напряжению в сети в процентном соотношении, и выбирается сечение провода, не превышающий 5 процентный рубеж.

Формула по силе тока – I= P/U x cosф. В этой формуле I – сила тока (Ампер) P – суммарное показание мощности (Ватт) U – сила напряжения (В) cosф – показатель, равный единице.

При показателе общей суммарной мощности потребителей в 3,8кВт, их надо разделить на 220Вольт. Получится 17,3 Ампера. Определяясь по данным таблицы ПУЭ, выбор сечения кабеля из меди или алюминия найти легко. С показателем силы тока в 17,3 (А) сечение медного кабеля составляет 1,5мм2.

Сечение кабеля и мощность – таблица представлена в статье. Это общедоступная таблица расчета сечения кабеля по мощности.

Сечение кабеля для ввода в дом или квартиру

Как уже говорилось выше, после подсчетов всей нагрузки и выбора провода по его составу, можно проводить последние вычисления: сечение вводного кабеля в квартиру. Возьмем за пример квартиру из двух комнат, в которой вся нагрузка распределяется на силовую и осветительную. Главная силовая нагрузка – это, обычно, розетки в ванной и на кухне. Именно здесь расположено большинство бытовых приборов – бойлер, стиральная машинка, микроволновки, холодильник и множество мелких помощников по хозяйству.

Для этой группы розеток выберем провод с сечением 2,5мм2. Это допустимое сечение кабеля при условии, что нагрузка распределяется на несколько розеток. В случае использования всех приборов в одной розетке, такое сечение категорически не подходит. В такой ситуации требуется максимальное сечение кабеля до 6мм2.

Окончательный вывод о размере сечения кабеля можно делать только после всех расчетов. Например, в комнатах на все розетки идет малое распределение нагрузки и там сечение провода допускает 1,5мм2.

Следует помнить, раз нагрузка в помещениях квартиры разная, значит покупать провод необходимо с разным сечением.

Самая большая нагрузка в квартире идет на вводном участке, поэтому там сечение так же должно быто максимальным – 4-6мм2. При расчетах желательно опираться на данные в ПУЭ, но там они часто завышены. Рассмотрим на примере, какое сечение кабеля для электроплиты требуется, а какое рекомендуется.

Электроплита относится к категории силовой нагрузки и по стандарту ей вполне подойдет кабель с сечением 2,5мм2. Но в ПУЭ эти показатели завышены, с целью обезопасить жилое помещение от электрических аварий.

Что учитывается при подключении электроплиты:

Во-первых, показатели инструкции к прибору и рекомендации ПУЭ. Владельца чудо техники ожидают повышенные денежные затраты, если к электроприбору, имеющему силовые показатели сечения 2,5мм2 поставить провода с увеличенным сечением 6мм2, рекомендуемые ПУЭ. При этом переплата составит 50-70% от цены кабеля с сечением 2,5мм2.
Во-вторых, требуется проверить электросчетчик. Нужно, чтобы вводный в квартиру кабель был обязательно трехжильным. Он в обязательном порядке обязан быть 6мм2 по меди.
В-третьих, проверяется автоматический вводный выключатель. Номинальный ток в нем должен быть 45-50 Ампер.
В-четвертых, нужно позаботиться об устройстве защитного отключения.
В-пятых, правильно выбрать силовую розетку. При однофазовом подключении электроплиты, она должна быть на 25-32 Ампера и с тремя контактами.

И только после всех перечисленных действий стоит приступать к выбору кабеля. Его сечение по меди не должно быть ниже 4мм2.

Установление проводки в квартире или доме требует высокого профессионализма. Вопрос о том, чтобы сделать все своими руками не должен даже подниматься, если владелец помещения не имеет нужного образования и годы практики.

Мало построить дом или сделать капитальный ремонт в квартире. Электропроводка – это важнейшая часть при проектировании здания. Именно она делает помещение пригодным для жилья, давая ему освещение, тепло и необходимые для жизни коммуникации. Установленная проводка может стать помощником для владельца помещения, а может быть его серьезной проблемой. Следует тщательно изучить, как правильно рассчитать сечение кабеля, сколько его нужно, а еще лучше, доверить это специалистам. Слишком тонкая и опасная для жизни наука – электропроводка.

xn--80ac1bcbgb9aa.xn--p1ai

Формула расчета сечения кабеля по мощности

www.el-cab.ru

таблица и формула, фото и видео урок как рассчитать сечение кабеля по мощности и длине

Электрическая проводка – это важнейшая часть большой коммуникационной системы, которая снабжает дом электроэнергией. От ее качественной и долгой эксплуатации зависит качество работы освещения и бытовых электрических приборов, которых в последнее время становится в каждом доме все больше и больше. Поэтому все чаще встречаются на строительных порталах вопросы, которые касаются именно электропроводки. И один из таких вопросов, как правильно провести расчет сечения кабеля по мощности, а точнее сказать, по нагрузке.

Опытные электрики на глаз определяют приблизительно данный показатель. Инженеры пользуются специальными таблицами, которых в Интернете в свободном доступе большое количество. Но давайте рассуждать здраво. В каждом доме есть определенное количество бытовых приборов, у которых разная мощность. Это первое. Второе – количество комнат и служебных помещений может быть сильно отличаться в каждом доме. А это влияет на потребляемую мощность по освещению. К тому же у кого-то в доме висят многорожковые люстры, а кто-то обходится и точечными светильниками. Плюс разнообразие всевозможных ламп.

Таблица расчета сечения кабеля

Третье – это опять-таки мощность бытовых приборов, которую подсчитывают по фактическим показателям. То есть, практически пересчитывают по пальцам, какими приборами и с какой мощностью владельцы домов пользуются. И самое важное, что при подсчете общей мощности нет необходимости учитывать фактор, который влияет на то, как работают приборы и освещение: постоянно или периодически. Важно знать общую нагрузку на кабель.

Формула расчета

Итак, существует формула расчета сечения электрического кабеля или провода по мощности. Вот она:

I=P*K/U*cos φ – эта формула применяется для однофазных сетей с напряжением в 220 В.

В ней

«Р» – это суммарная мощность всех бытовых приборов и освещения.
«К» – это тот самый коэффициент одновременности, то есть, он выравнивает показатель мощности по временному показателю. Ведь не все время же мы пользуемся освещением или приборами. Это величина постоянная и равна 0,75.
«U» – напряжение 220 В.
cos φ – это также постоянная величина, равная единице.

Практически в этой формуле все величины, кроме общей мощности, постоянные. Поэтому в основе расчета лежат именно нагрузки, которые создают бытовые приборы и светильники. То есть, величина тока зависит от потребляемой мощности. Эти показатели обычно указываются в технической документации, которая поступает в комплекте с электрическим прибором. Нередко производители указывают ее на бирках. Вот только некоторые показатели мощности основных бытовых приборов, используемых чаще других.

Освещение от 300 Вт до 1500 Вт. Как было сказано выше, все зависит от количества и вида ламп.
Телевизор от 140 до 300 Вт. Это мощность современных моделей.
Холодильник от 300 до 800.
Утюг от 1000 до 200. Это один из самых энергопотребляемых агрегатов.
К этой же категории относится электрочайник: 1000-2500 Вт.
Добавим сюда же стиральную и посудомоечную машину – 2500 Вт.
Микроволновая печь в среднем в пределах 1000 Вт.
Компьютер от 300 до 600 Вт.

Можно было бы сюда добавить и другие приборы, к примеру, фен, музыкальный центр, пылесос, бойлер и так далее. То есть, для подсчета сечения электрического кабеля по мощности необходимо сначала определить, сколько приборов есть в доме. Складывая их мощность, устанавливается суммарная общая потребляемая мощность, которая и будет действовать на электрическую проводку.

Итак, все величины вставляются в формулу, по которой определяется сила тока. Давайте подсчитаем мощность всех вышеперечисленных приборов по минимальной ставке. И определим, какой кабель будет необходим. Общая мощность составляет – 6540 Вт или 6,54 кВт. Вставляем ее в формулу:

I=6540*0,75/220=22,3 А

Теперь для определения сечения кабеля потребуется таблица, в которой установлено соотношение двух величин.

Внимание! Величина электрического тока в таблицах обычно показана целыми цифрами. Поэтому стоит округлить наш полученный результат до большей величины. Это создаст определенный запас прочности. В нашем случае это будет 27 А по медным проводам, и 28 А по алюминиевым. Соответственно сечение кабеля будет 2,5 мм² по меди и 4 мм² по алюминию.

Теперь вы знаете, как рассчитать сечение кабеля.

Расчет сечения кабеля по помещениям

Вышеописанный расчет с формулой предназначается для вводного кабеля в дом. Но давайте рассмотрим внутреннюю разводку по комнатам и помещениям. Все дело в том, что с освещением все более или менее понятно. Бросаете под него во все комнаты кабель сечением 1,5 мм², и будьте уверены, что все вы сделали правильно. Ни перегрева, ни замыкания у вас не будет.

С розетками все не так просто. Есть в доме комнаты, где наличие бытовых приборов зашкаливает. Это кухня и ванная. В последней обычно часто работает стиральная машина и фен. Кстати, у него немаленькая мощность от 1000 до 2500 Вт. Так что нагрузку этот небольшой прибор создает приличную.

Так вот необходимо решить одну очень важную задачу – правильно распределить нагрузку по розеточным группам. К примеру, на кухне. Сначала рассчитывается сила тока по вышеописанной формуле, где в качестве потребляемой мощности складываются мощности всех присутствующих на кухне бытовых электрических приборов, плюс освещение. Производится выбор сечение кабеля, который будет заходить в эту комнату. А вот по розеткам растащить проводку под каждый бытовой прибор с меньшим сечением. Для холодильника отдельно, для кофеварки и чайника отдельно, для посудомоечной машины отдельно. И так по всем точкам.

Таблица расчета сечения кабеля по длине

Многие могут сказать, не много ли розеток для одного небольшого помещения? Есть альтернатива, запитать на блок розеток (двойную или тройную) кабель большего сечения. Придется провести еще один расчет. То есть, вариаций на схему разводки электрических контуров может быть много. Но во всех случаях придется использовать формулу и таблицы определения кабельного сечения. Хотя специалисты уверяют, что оптимальный вариант – это под каждый прибор свою розетку.

И еще один момент, касающийся длины кабеля и его потери напряжения. По законам физики, чем длиннее провод, тем больше у него потери напряжения. Поэтому электрики проводят расчет сечения провода по его длине. Правда, внутреннюю разводку такому расчету не подвергают. Слишком мизерны потери.

Какой кабель лучше: медный или алюминиевый

Не будем глубоко вникать в этот вопрос. Просто сделаем небольшой сравнительный анализ.

Медный кабель более прочный и гибкий. При многократном изгибе он не ломается.
Медь хоть и окисляется, но не так интенсивно, как алюминий. Поэтому контакты эксплуатируются дольше.
Показатель проводимости медных жил почти в два раза больше, чем у медных. Отсюда и более высокая нагрузка, которую медный кабель выдерживает.
Алюминиевый провод почти в четыре раза дешевле медного.

Для внутренней разводки электропроводки рекомендуется применять медный кабель

Существуют современные правила проведения электрической разводки. Так вот в них рекомендуется внутреннюю разводку проводить медными проводами, а внешнюю алюминиевыми.

Заключение по теме

Итак, подводя итог всему вышесказанному, необходимо сделать заключение, что расчет мощности приборов и сечения кабеля по нагрузке – ответственный процесс. Допущенная в расчетах ошибка может обойтись очень дорого. Так что внимательность и только внимательность.

onlineelektrik.ru

расчёт и пользование матрицей при выборе диаметра проводника

Безопасности электрических сетей уделяется повышенное внимание, существует ряд типоразмеров проводников для различных условий работы. Чтобы правильно подобрать нужный размер, вычисляют сечение кабеля по мощности и таблицам. Это позволяет обеспечить токопроводимость на оптимальном уровне, не допуская перегрева и разрушения изоляции жил. Расчёт диаметра проводов можно выполнить и по токовой нагрузке с помощью математических формул и табличных матриц.

Срез провода и жилы кабеля

Неправильный выбор сечения проводов опасен возможностью возгорания изоляции при недостаточной площади среза. Обратная ситуация — избыточный диаметр приводит к удорожанию электросети и чрезмерному весу конструкции. Форма сечения проводника обычно круглая, но бывает и прямоугольной, площадь, соответственно, определяется по формулам круга S=(3,14*D²)/4=0,785*D² и четырёхугольника S=a*b, где:

S — сечение провода, мм2;
D — Ø проволоки, мм;
a и b — стороны квадрата в миллиметрах.

Чтобы рассчитать площадь многопроволочного проводника, определяют квадратуру единичного электропровода и умножают на их количество. Измерить диаметр можно штангенциркулем или обычной линейкой. Есть и упрощённый способ: снять размер всего пучка свитых проволок и определить площадь по той же формуле, но с введением поправочного коэффициента 0,91 на неплотность прилегания проводников. Для удобства пользования существуют таблицы зависимости площади среза от диаметра проводника.

Ø одной проволоки или пучка, мм	1,0	1,6	2,5	3,2	4,5
Площадь сеч. провода/свивки, мм2	0,7/0,6	2,0/1,8	5,0/4,5	8,0/7,3	16,0/14,5

Толщину тонкой проволочки определяют микрометром, а при его отсутствии — линейкой. Сначала снимается изоляция, металлическая нить вплотную наматывается на участок карандаша. Затем замеряется длина покрытого отрезка и делится на количество витков — получится искомый диаметр. Чем больше оборотов сделано вокруг стержня, тем точнее замер.

В электротехнике применяются чаще медные проводники — они имеют меньший диаметр при равной токовой пропускной способности, удобны в монтаже и долговечны. Регламент ПУЭ предписывает использовать в жилых зданиях кабели с жилами из меди. Преимущества перед алюминиевыми проводами сохраняются на малых диаметрах: при возрастании площади масса и стоимость изделий увеличивается. При токовой нагрузке I ≥50 А явное превосходство меди исчезает, и электрики переходят на использование кабелей с жилами из алюминия.

Для обустройства ЛЭП применяются самонесущие изолированные провода — СИП электро. В отличие от ранее применявшихся оголённых с креплением на изоляторах и разнесённых в пространстве, новые изделия представляют собой пучок покрытых диэлектриком (светостойкий полиэтилен) алюминиевых проводов с проложенным внутри стальным сердечником или без него. Такая конструкция позволяет ставить опоры на большем расстоянии и без изоляторов передавать напряжение до 35 тысяч вольт.

Значение протяжённости и факторы нагрева

Обстоятельства, влияющие на подсчёт сеч. кабеля по киловаттам и токовой нагрузке, можно условно разделить на 2 группы: факторы, касающиеся нагрева проводников, и показатели, относящиеся к протяжённости электросети. От правильности подбора характеристик кабелей и проводов зависит безопасность жилых и производственных помещений, здоровье и жизнь людей, в них находящихся.

Причины роста температуры провода

Движение электронов по проводнику вызывает его нагревание. Считается, что допустимый ток не должен поднимать температуру жил кабельного шланга больше, чем на 60ºС. Когда провод горячий, нужно немедленно принимать меры к устранению нарушений. Причиной нагрева могут быть следующие факторы:

Площадь сечения проводника не соответствует приложенной нагрузке: сила тока превышает допустимый ампераж. Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.
Материал проводника — в квартире должны быть проложены электросети из медных кабельных жил, они имеют меньшее сопротивление по сравнению с алюминием. Участки, не соответствующие требованиям правил, следует заменить.
Тип проводника — одиночная проволока или свивка из нескольких нитей. Многожильная конструкция более гибкая, но при одинаковом диаметре токовая пропускная способность монопроводника выше, нагревается он меньше.

Способ прокладки кабеля также влияет на температурный режим: плотно уложенные в трубу силовые магистрали греются сильнее, чем рассредоточенные на открытом пространстве. Поэтому скрытая в стене проводка принимается несколько большего сечения против расчетной величины. Изоляционное покрытие — ещё один параметр: низкое качество диэлектрика приводит к скорому его разрушению от нагрева.

Зависимость потерь от протяжённости линии

На подсчёт сеч. кабеля воздействует удалённость источника тока от потребителя. Если напряжение на токоприёмнике меньше исходного на 5% и больше, длина магистрали учитывается при определении размера проводника. Существуют таблицы сечения проводов по току и мощности, учитывающие потери от сопротивления движению электронов на дальние расстояния. Вот пример: значения длин указаны в десятках метров, а сеч. жил кабельного рукава (верхняя строка) — в мм2.

Передаваемая мощность, кВт	Сила тока, А	4	10	16	25	35	50	70	95
1	4,6	13,5	33,5	53
5	23	3	7	10,5	17	23,5	31,5	46,0	63
10	45		3,4	5,4	8,4	12	15,5	23,0	32
16	73				5,3	7,4	9,9	14,5	20
18	82				4,7	6,5	8,8	12,5	17,5
20	91					5,9	7,9	11,5	16

Чтобы правильно выбрать сечение проводника, нужно учесть весь комплекс факторов, обозначенных в п. 1.3 ПУЭ. Некоторые поправки к расчётам вводятся через коэффициенты. Обязательно обращают внимание на такие характеристики:

температура окружающей среды, в какой будет эксплуатироваться кабель; обычно это +25ºС, при отклонении пользуются таблицами ПУЭ;
комплектация электрощита: не стоит все провода подключать к одному автомату, иначе клеммы будут перегружены и сработает защита;
количество токоприёмников, находящихся в помещении, их мощность суммируется.

Основным фактором для выбора кабеля и его сечения остаётся нагрузка на электросеть или ток. Все иные обстоятельства также учитываются в расчётах, а результат увеличивается на 20-30% для создания резерва пропускной способности проводника.

Расчёт диаметра проводника по мощности

Прежде чем определять соотношение сечения кабеля и нагрузки на него, необходимо сделать подготовку. Каждый провод способен выдержать только ту мощность, которая не превысит разрешённых значений. Последовательность расчёта:

Переписываются все электроприборы, которые будут подключены посредством планируемого кабеля, с указанием данных шильдика — бирки токоприёмника или технического паспорта о мощности.
Собираются сведения о времени работы каждого потребителя для определения коэффициента одновременности включения нагрузки.
Суммированные показатели мощности с учётом коэф. использования во времени дают расчётную нагруженность сети.
Сверяются с таблицей сечения провода и нагрузки для определения диаметра жил кабельного изделия. Найденная по матрице из правил цифра увеличивается на 10―15% и принимается за рассчитанное сеч.

В соответствии с изложенным порядком, расчётную мощность сети определяют по формуле Роб=(Р1+Р2+Р3+…+Рn)*Ко, где Ко — коэффициент одновременности. Если подключаются электроплита 2,9 кВт, чайник 0,8 и утюг мощностью 1,7 киловатта, то при Ко=0,8: Роб=(2,9+0,8+1,7)*0,8=4,3. С поправкой на 15% — 5,0 кВт. Дальше смотреть таблицу сечения медного провода по мощности.

Сеч. провода, мм2	Рассчитанная Роб для сети 220 V, кВт	То же, в сети 380 В
1,5	4,1	10,5
2,5	5,9	16,5
6,0	10,1	26,4
10,0	15,4	33,0

Поскольку бытовая сеть 220 вольт, а ближайшая величина нагрузки 5,9 кВт, то пл. сеч. медного провода принимается 2,5 мм². Соотношения мощности и толщины провода из алюминия будут иными.

Формула определения сечения по току

Аналогичным образом высчитывается сечение провода из таблицы по току и мощности. Используется формула общей силы тока Iоб=(Р1+Р2+Р3+…+Р n)/220 для 220 V. Для 380 вольт Iоб=(Р1+Р2+Р3+…+Рn)/(√3*380), ампер. В качестве примера приводится расчёт алюминиевого проводника для сети 220 В: общая нагрузка Р=10 кВт; Iоб=10000/220=45,5 А. По таблице сечения кабеля по мощности и току подбирается ближайший типоразмер.

Размер провода, жилы из Al, мм2	Ток, А: потенциалы 220/380 В	Потребление в сети, кВт: значения 220/380 вольт
2,5	20/19	4,4/12,5
4	28/23	6,1/15,1
6	36/30	7,9/19,8
10	50/39	11,0/25,7

Из матрицы видно, что искомым параметром является пл. сеч. 10 мм². Если те же 10 кВт подключаются в сети 380 V, будет достаточно жилы 2,5 мм². Матрицы ПУЭ составлены для различных условий подсчётов, ими удобно пользоваться.

rusenergetics.ru

Расчет сечения проводов и кабелей по потребляемой мощности, таблицы

В современном технологическом мире электричество практически стало на один уровень по значимости с водой и воздухом. Применяется оно в практически любой сфере человеческой деятельности. Появилось такое понятие, как электричество еще в далеком 1600 году, до этого мы знали об электричестве не больше древних греков. Но со временем оно начало более широко распространяться, и только в 1920 году оно начало вытеснять керосиновые лампы с освещения улиц. С тех пор электрический ток начал стремительно распространяться, и сейчас он есть даже в самой глухой деревушке как минимум освещая дом и для коммуникаций по телефону.

Само электричество представляет из себя поток направленных зарядов, движущихся по проводнику. Проводником является вещество способное пропускать через себя эти сами электрические заряды, но у каждого проводника есть сопротивление (кроме так называемых сверхпроводников, сопротивление у сверхпроводников равняется нулю, такое состояние достижимо за счет понижения температуры до -273,4 градуса по Цельсию).

Но в быту сверхпроводников, конечно же, еще нету, да и появиться в промышленных масштабах еще нескоро. В повседневности, как правило, ток пропускается через провода, а в качестве жилы используется в основном медные или алюминиевые провода. Медь и алюминий популярны прежде всего, за счет своих свойств проводимости, которая обратно электрическому сопротивлению, а также из-за дешевизны, по сравнению, например, с золотом или серебром.

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Данная статья предназначена научить вас как рассчитать сечение провода. Это как чем больше воды вы хотите подать, тем большего диаметра труба вам нужна. Так и здесь, чем больше потребление электрического тока, тем больше должно быть сечение кабелей и проводов. Вкратце опишу что это такое: если вы перекусите кабель или провод, и посмотреть на него с торца, то вы как раз и увидите его сечение, то есть толщину провода, которая определяет мощность которую данный провод способен пропустить, разогреваясь до допустимой температуры.

Для того чтобы правильно подобрать сечение силового провода нам нужно учитывать максимальную величину потребляемой нагрузки тока. Определить значения токов можно, зная паспортную мощность потребителя, определяется по такой формуле: I=P/220, где P — это мощность потребителя тока, а 220 — это количество вольт в вашей розетке. Соответственно если розетка на 110 или 380 вольт, то подставляем данное значение.

Важно знать, что расчет значения для однофазных, и трехфазных сетей различается. Для того чтобы узнать на сколько фаз сеть вам нужно, требуется подсчитать общую сумму потребления тока в вашем жилище. Приведем пример среднестатистического набора техники, которая может быть у вас дома.

Простой пример расчета сечения кабеля по потребляемому току, сейчас мы вычислим сумму мощностей подключаемых электроприборов. Основными потребителями в среднестатистической квартире являются такие приборы:

Телевизор — 160 Вт
Холодильник — 300 Вт
Освещение — 500 Вт
Персональный компьютер — 550 Вт
Пылесос — 600 Вт
СВЧ-печь — 700 Вт
Электрочайник — 1150 Вт
Утюг — 1750 Вт
Бойлер (водонагреватель) — 1950 Вт
Стиральная машина — 2650 Вт
Всего 10310 Вт = 10,3 кВт.

Когда мы узнали общее потребление электричества, мы можем по формуле рассчитать сечение провода, для нормального функционирования проводки. Важно помнить что для однофазных и трехфазных сетей формулы будут разные.

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

I = (P × K и ) / (U × cos(φ) )

где:

I — сила тока;
P — мощность всех потребителей энергии в сумме
K и — коэффициент одновременности, как правило, для расчетов принимается общепринятое значение 0,75
U — фазное напряжение, которое составляет 220V но может колебаться в пределах от 210V до 240V.
cos(φ) — для бытовых однофазных приборов эта величина сталая, и равняется 1.

Если есть необходимость рассчитать ток быстрее, то можно опустить значение cos(φ) и значение K и . Результат в таком случае отличается в меньшую сторону на 15%, если мы применим формулу:

I = P / U

Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности. Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону. Так как запас мощности должен присутствовать.

Расчет сечения провода сети с тремя фазами (трехфазной)

А теперь разберем формулу подсчета сечения провода для трехфазных сетей.

Для рассчета сечения питающего кабеля воспользуемся следующей формулой:

I = P / (√3 × U × cos(φ))

Где:

I — сила тока, по которой выбирается площадь сечения кабеля
U — фазовое напряжение, 220V
Cos φ — угол сдвига фаз
P — показывает общее потребление всех электроприборов

Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.

Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.

Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.

Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3. Это значение нужно для упрощения внешнего вида самой формулы:

U линейное = √3 × U фазное

Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).

Понятие длительного тока

Также один не менее важный момент при выборе кабеля для трехфазной и однофазной сети состоит в том, что необходимо учитывать такое понятие, которое звучит как допустимый длительный ток. Этот параметр показывает нам силу тока в кабеле, которую может выдержать провод в течение неограниченного количества времени. Определить эго можно в специальной таблице. Также для алюминиевых и медных проводников они существенно различаются.

В случае когда данный параметр превышает допустимые значения, начинается перегрев проводника. Температура нагрева является обратно пропорциональной силе тока.

Температура на некоторых участках может увеличиваться не только из-за неверно подобранного сечения провода, а и при плохом контакте. К примеру, в месте скрутки проводов. Такое довольно часто происходит в месте контакта медных кабелей и алюминиевых. В связи с этим поверхность металлов подвергается окислению, покрываясь оксидной пленкой, что весьма сильно ухудшает контакт. В таком месте кабель будет нагреваться выше допустимой температуры.

Когда мы провели все расчеты, и сверились с данными из таблиц, можно смело идти в специализированный магазин и покупать необходимые Вам кабели для прокладки сети у себя дома или на даче. Главное ваше преимущество перед, например, вашим соседом будет в том что вы полностью разобрались в данном вопросе с помощью нашей статьи, и сэкономите кучу денег, не переплачивая за то, что вам хотел продать магазин. Да и знать о том, как рассчитать сечение тока для медных или алюминиевых проводов никогда не будет лишним, и мы уверены что знания полученные у нас, неоднократно пригодятся на вашем жизненном пути.

elektro.guru

Самостоятельный расчет сечения кабеля по мощности

Во всех странах Европы и СНГ принята стандартизация кабелей по площади поперечного сечения. Регуляция этих параметров выполняется согласно соответствующего ПЭУ, или, как называют еще этот норматив, «Правила устройства электроустановок». Выбор нужного сечения кабеля по допустимым параметрам тока осуществляется посредством специальных таблиц.

Расчеты «на глаз» являются неправильными и грозят нарушением техники безопасности, что может спровоцировать КЗ, пробои в проводке и т.п. Данный показатель может существенно отличаться для каждого отдельного жилья, в зависимости от количества установленных там потребителей электропитания, их мощности. Отсутствие правильного предварительного расчета перед монтажом проводки может обернуться дорогостоящим ремонтом квартиры или электросети, угрозой жизни людям.

Для чего нужен расчет сечения кабеля?

Правильный выбор сечения электрического кабеля позволит смонтировать проводку таким образом, чтобы жители квартиры были в безопасности, как и их имущество. В погоне за экономией многие выбираются для разводки по квартире кабеля меньшей толщины или нужной, только вместо медной сердцевины останавливаются на алюминиевой.

Это приводит к таким последствиям:

Прохождение токов большой мощности по несоответствующему кабелю приводит к его нагреванию, что разрушает изоляцию или просто перегорает, оставляя слабую цепь без питания.
В некоторых случаях резкие скачки электричества способны настолько разогреть металл проводов, что возникает возгорание за счет термического воздействия на окружающие воспламеняющиеся объекты, например, обои, вагонку или другие покрытия стены.
С повышением температуры кабеля в цепи растет сопротивление, что провоцирует изменения вольтамперных характеристик участка электропитания, для многих приборов такое «соседство» чревато поломками.
Разрушенная изоляция оголяет провод, который для человека может быть опасным при контакте с ним, уберечься достаточно сложно, если место дефекта неизвестно.
Найти проблемный сегмент проводки, вмурованной в стену, достаточно сложно, что в некоторых случаях требует замены проводки по всей длине от источника к проблемному месту. В конечном итоге выливается в крупную сумму, поскольку необходимо заплатить за работу электрика, купить новый, но уже с нормальными характеристиками, кабель, произвести ремонтные работы по ходу залегания провода.

Очевидно, что экономия на организации электросети в доме – это не лучший вариант сохранения своих средств. Тем более, что помимо финансовых затрат на ремонт проводки и квартиры в местах ее демонтажа, есть риск здоровью и всему имуществу. Пожаро- и электробезопасность является приоритетным правилом.

Чтобы правильно подобрать нужный кабель, необходимо выполнить следующие предварительные расчеты:

Посчитать, для каждого помещения общее число установленных электроприборов.
Для каждой точки подключения к электросети рассчитать рабочую суммарную нагрузку.

ПРИМЕР: К первой розетке будет подключаться вытяжка мощностью 500 Вт, электроплита на 5 кВт и посудомоечная машина 2 кВт. От второй розетки питается холодильник 800 Вт, микроволновая печь на 1,5 кВт и электрочайник на 2 кВт. Тогда суммарная нагрузка на первую точку составит 7,5 кВт, а на другую – 4,3 кВт, таким образом, на кухню будет идти нагрузка на 11,8 кВт. Это без учета светильника, поэтому всегда необходимо делать запас минимум на 20-30%, чтобы не только обезопасить себя, но и иметь возможность в будущем добавить какой-то электроприбор и не заставлять работать проводку на своем экстремальном пороге.

Выбрав материал проводника (алюминий или медь), необходимо произвести расчет нужного сечения в соответствии с полученной величиной нагрузки на отдельное помещение.

Все зависит от того, как будет организовываться сеть, предусмотрен электрораспределительный считок с разводкой по потребителям, точки планируется соединять параллельно или последовательно.

ВАЖНО: Электропроводимость меди больше, чем алюминия, поэтому провода из этих материалов одинакового сечения не будут давать равный результат при расчете по мощности, что необходимо учитывать.

Что влияет на нагрев проводов?

Причина перегрева проводки может крыться в разных проблемах сети, поэтому для правильного расчета необходимо знать основные «слабые места» кабелей, из-за которых у них поднимается температура. При прохождении тока по металлу, материал нагревается всегда, однако снижение этого параметра достигается разными методами.

Провода греются, в зависимости от:

Качество и материал изоляционного покрытия не соответствуют требуемым параметрам. Низкокачественный диэлектрический материал оболочек кабелей легко подвергается разрушению от термического воздействия при прямом контакте, проводя тепло лучше.
Какой способ укладки проводки использовался. Для открытых проводов показатель нагрева гораздо ниже, чем для плотно «упакованных» в закрытую пластиковую трубу.
Тип жил в кабеле. Различают многожильные и одножильные. Разница заключается в том, что одинакового сечения моножильная проводка способна выдержать большую силу тока, чем несколько более тонких проводков, хотя многожильный кабель более гибкий и удобный для монтажа.
Материал сердцевины. Величина нагрева зависит от физических качеств металла. Медь обладает более низким сопротивлением, чем алюминий, поэтому меньше греется и может передавать токи более высокого напряжения и силы при одинаковом сечении.
Площадь поперечного сечения кабеля. Все изучали в школе скин-эффект – течение электрического тока по поверхности проводника. Чем больше площадь сечения – тем больше площадь поверхности, по которой передается электричество, поэтому толстые провода способны передавать значительные нагрузки, а тонкие при таких показателях просто перегорают.

Устройство кабеля

Для лучшего понимания процесса расчета проводника по сечению в зависимости от мощности потребляемого тока, необходимо понимать суть процесса передачи электричества. Для наглядности лучше представить несколько тонких водопроводных труб, которые необходимо располагать по окружности параллельно друг другу.

Чем шире эта окружность, тем большее количество таких труб поместится при плотном расположении. Напор на выходе крупной систем будет гораздо больше, чем у маленькой. С электричеством также, в силу того, что ток течет по поверхности проводника, толстые кабели смогут поддерживать большие нагрузки.

Неправильное вычисление сечения по мощности выполняется, когда:

Токоведущая жила слишком широкая. Затраты на проводку возрастают существенно, нерационально используется ресурс кабеля.
Ширина токоведущего канала меньше необходимой. Плотность тока возрастает, нагревая проводник и изоляцию, что приводит к утечке электричества и образованию «слабых мест» на кабеле, повышая пожароопасность проводки.

В первом случае для жизни опасности нет, но неоправданно высокие затраты на материал.

Простой способ

Формула мощности заключается в вычислении посредством умножения напряжения в проводнике на силу протекающего тока. Бытовая сеть рассчитана на напряжение 220 В, поэтому для определения сечения кабеля необходимо знать мощность и силу тока в цепи. После расчета предполагаемой нагрузки и силы тока по таблицам ПЭУ находится размер кабеля. Этот расчет подходит для розеток.

Для питания осветительных приборов, которые подключаются к отдельному выходу с распределителя, традиционно берется кабель сечением 1,5 кв. мм. Если розетки будут использоваться для питания нескольких мощных приборов, например, телевизора или фена, то нужно правильно распределять нагрузку, соотнося ее с диаметром провода согласно показателям мощности потребителей. При отсутствии возможности разбития розеточных групп рекомендуется приобретать медный кабель с сечением 6 кв. мм.

Площадь сечения и диаметр

Определить площадь сечения кабеля проще всего по диаметру сердцевины. Диаметр измеряется в мм, а площадь – в кв. мм. Согласно этим показателям можно найти в таблице допустимую мощность по типу и размеру провода. При отсутствии данных о диаметре проводки, площадь находится по такой формуле:

S = 3,14 * D2 / 4 = 0,785D2,
где:
S – площадь поперечного сечения кабеля;
D – значение диаметра.

Если форма сердцевины проводника квадратная или прямоугольная, то сечение вычисляется умножением ширины на длину, как площадь прямоугольника.

Выбор сечения проводника

Критерии соответствия сечения выбранных проводников:

Конфигурация электрощита. Питание всех имеющихся потребителей от одного автоматического выключателя создаст непосильную нагрузку на него, что провоцирует нагрев клемм и регулярное срабатывание. Для устранения проблемы рекомендуется разделить на несколько групп электропроводку с отдельным выключателем в щитке.
Тип используемого кабеля. Медный провод более дорогой и качественный, но правильный расчет алюминиевой проводки позволит собрать нужную конфигурацию с меньшими затратами.
Длина проводника. Является главным критерием для кабелей из алюминия. При большом метраже наблюдаются существенные потери электричества в сети, поэтому следует делать большую прибавку запаса. Для меди при скрытом монтаже достаточно прибавки в размере 20-30 %.

Точный расчет сечения кабеля должен производиться с учетом таких показателей:

Тип и вид изоляции.
Длина участков и их конфигурация.
Вариант и способ прокладки (наружная или скрытая).
Температурный режим помещения.
Процент и уровень влажности в комнате.
Максимально допустимый перегрев.
Разница показателей мощности потребителей, подключаемых к одной розетке.

Существуют нижние границы размера сечения кабеля для разных участков бытовой электросети:

Для розеток нужен провод с сечением не меньше 3,5 кв. мм.
Подключение элементов освещения питаются от проводки не тоньше 1,5 кв. мм.
Питание оборудования с повышенной мощностью требует кабеля с сечением от 4-6 кв. мм.

Это правило действует при разграничении групп потребителей по мощности в электрощите для повышения защиты оборудования, безопасности всей системы.

Расчет на основе нагрузки

Процесс расчета примерного сечения нужной проводки для квартиры можно произвести самостоятельно, сделать это не сложно. Однако все работы по устройству электросети в помещении следует доверять опытным специалистам.

Расчет поперечного сечения проводника производится в следующем порядке:

Все приборы, которые находятся в помещении и питаются от электросети, подсчитываются и заносятся в список.
Согласно имеющимся у приборов паспортам, записывается напротив каждого устройства значение номинальной мощности.
Определяется продолжительность подключения каждого прибора при одновременной работе, также вносится в список.
Рассчитывается поправочный коэффициент, который зависит от времени работы в сутки и вычисляется в процентном соотношении к 24 часам, записывается напротив каждого прибора.
После умножения номинальной мощности оборудования на поправочный коэффициент, производится суммирование всех полученных значений приборов списка.
Полученное значение необходимо найти в специальной таблице, в зависимости от выбранного материала проводки, прибавить к нему примерно 15 % «про запас».

ВАЖНО: Полученные цифры, как и указанные в паспорте устройств данные по номинальной мощности, являются усредненными показателями, поэтому следует прибавить еще 5 % к этим значениям.

Существует очень распространенное заблуждение о возможности монтажа проводки с различным диаметром сердцевины, в зависимости от потребителя. Это может привести к возгоранию (редко, но случается), разрушению изоляционного слоя, короткому замыканию, поскольку в одном помещении пущенная от одного распределителя электрика будет разрушительно действовать на несоответствующие по мощности светильники или другие мелкие потребители, запитанные на тонкие кабели. Такая ситуация не редкая для подключения нескольких электроприборов к одной точке, например, стиральной машины, кофеварки и мультиварки.

Особенности расчета мощности скрытой проводки

Вычисление для скрытой проводки отличается, чем для кабелей, уложенных открытым способом. Все зависит от изменения свойств проводников, их изоляции в закрытом пространстве.

Если проводник расположен на поверхности и контактирует с воздухом, то получает большую возможность отдавать вырабатываемое тепло, сохраняя низкую температуру. Плотно упакованные провода не могут настолько хорошо остужаться за счет отсутствия циркулирующего воздуха, поэтому нагреваются более интенсивно.

Первое правило для монтажа скрытой проводки гласит о необходимости проведения расчетов с запасом примерно 20-30 %, чтобы в процессе эксплуатации избежать перегрева. Согласно второй норме, наличие нескольких проводников в одном канале требует запаса не меньше 40 %.

ВАЖНО: Единственный корректный способ вычисления сечения кабеля –значение потребляемой мощности.

Не рекомендуется делать плотную укладку кабелей, лучше для каждого из самостоятельных проводов оборудовать отдельную гофротрубу.

Расчет сечения кабеля по мощности

После произведения подсчета мощности для отдельного помещения или группы потребителей, следует провести вычисление силы тока в бытовой сети с напряжением 220 В. Для этого существует формула:

I = (P1 + P2 + … + Pn) / U220,
где:
I – искомая сила тока;
P1 … Pn – мощность каждого потребителя по списку – от первого до n-ого;
U220 – напряжение в сети, в нашем случае это 220 В.

Формула расчета для трехфазной сети с напряжением 380 В выглядит так:

I = (P1 + P2 + …. + Pn) / √3 / U380
где:
U380 – напряжение в трехфазной сети, равное 380 В.

Сила тока I, полученная в расчетах измеряется в Амперах, обозначается А.

Таблицы составляются согласно показателю пропускной способности металла в проводнике. Для меди это значение равно 10 А на 1 мм, для алюминия – 8 А на 1 мм.

Определить сечение согласно пропускной способности следует по такой формуле:

S = I / Z,
где:
Z – пропускная способность кабеля.

ПРИМЕР: Сеть бытовая с напряжением 220 В. Для кухни требуется рассчитать сечение проводника при учете подключения потребителей с общей мощностью 5 кВт.
I = (P1 + P2 + …. + Pn) / U220 = Pобщ / U220 = 5 000 / 220 = 22,73 ≈ 23 (А)
Для расчета запаса следует воспользоваться правилом «5 А», что означает к полученному значению прибавить еще 5 Ампер:
I = 23 + 5 = 28 (А)
Учитывая монтаж проводки с использованием трехжильных кабелей, по таблице для полученного значения тока минимальная площадь сечения провода будет равной 3 кв. мм.

Таблица соотношения величины тока и минимального сечения кабеля

Сечение сердцевины проводника, кв. мм	Сила тока в проводниках, положенных в одной трубе, А					Сила тока в кабеле, положенном открытым способом, А
Сечение сердцевины проводника, кв. мм	один 3-жильный	один 2-жильный	четыре 1-жильных	три 1-жильных	два 1-жильных	Сила тока в кабеле, положенном открытым способом, А
0,5	—	—	—	—	—	11
0,75	—	—	—	—	—	15
1	14	15	14	15	16	17
1,2	14,5	16	15	16	18	20
1,5	15	18	16	17	19	23
2	19	23	20	22	24	26
2,5	21	25	25	25	27	30
3	24	28	26	28	32	34
4	27	32	30	35	38	41
5	31	37	34	39	42	46
6	34	40	40	42	46	50
8	43	48	46	51	54	62
10	50	55	50	60	70	80
16	70	80	75	80	85	100
25	85	100	90	100	115	140
35	100	125	115	125	135	170
50	135	160	150	170	185	215
70	175	195	185	210	225	270
95	215	245	225	255	275	330
120	250	295	260	290	315	385
150	—	—	—	330	360	440
185	—	—	—	—	—	510
240	—	—	—	—	—	605
300	—	—	—	—	—	695
400	—	—	—	—	—	830

Таблица мощности, тока и сечения медных проводов

Согласно ПЭУ, допускается расчет сечения проводника в зависимости мощности потребителей. Для медного сердечника кабеля приведены в таблице вычисления для сети с напряжением 380 В и 220 В.

Сечение сердцевины проводника, кв. мм	Медные сердцевины кабелей
	Напряжение сети 380 В		Напряжение сети 220 В
	Мощность, Вт	Сила тока, А	Мощность, Вт	Сила тока, А
1,5	10,5	16	4,1	19
2,5	16,5	25	5,9	27
4	19,8	30	8,3	38
6	26,4	40	10,1	46
10	33	50	15,4	70
16	49,5	75	18,7	80
25	59,4	90	25,3	115
35	75,9	115	29,7	135
50	95,7	145	38,5	175
70	118,8	180	47,3	215
95	145,2	220	57,2	265
120	171,6	260	66	300

Согласно данному документу, в жилых зданиях рекомендуется прокладывать кабеля с медными жилами. Для обеспечения питания инженерного оборудования некоторых типов допускается посредством алюминиевой проводки с минимальным сечением не менее 2,5 кв. мм.

Таблица мощности, тока и сечения алюминиевых проводов

Согласно данным таблицы, для определения сечения алюминиевой сердцевины проводки следует учитывать такие поправочные коэффициенты: согласно расположению (в земле, скрыто, открыто), по температурному режиму, в зависимости от влажности и т.п. В приведенной ниже таблицы расчеты верны для проводов с резиновой или пластмассовой изоляцией марок АППВ, ВВГ, АВВГ, ВПП, ППВ, ПВС, ВВП и др. Кабели с бумажным экранированием или без изоляции должны рассчитываться по соответствующим их типу таблицам.

Сечение сердцевины проводника, кв. мм	Медные сердцевины кабелей
	Напряжение сети 380 В		Напряжение сети 220 В
	Мощность, Вт	Сила тока, А	Мощность, Вт	Сила тока, А
2,5	12,5	19	4,4	22
4	15,1	23	6,1	28
6	19,8	30	7,9	36
10	25,7	39	11	50
16	36,3	55	13,2	60
25	46,2	70	18,7	85
35	56,1	85	22	100
50	72,6	110	29,7	135
70	92,4	140	36,3	165
95	112,2	170	44	200
120	132	200	50,6	230

Длина и сечение

Из полученного значения расчетов по сечению кабеля нужно определять допустимую длину электропроводки. Это особенно актуально при создании удлинителей. Точные значения, которые получаются в расчетах, дополнительно следует увеличивать на 15 см (коммутационный запас для обжима, сварки или пайки). Эта операция особенно важна для участков с большими дополнительными нагрузками при эксплуатации электросети.

Для бытового вычисления используется следующая формула:

I = P / U * cosφ,
где:
Р – мощность потребителей, Вт;
I – сила тока, А;
U – напряжение электросети, В;
сosφ = 1 – поправочный коэффициент поправки по фазе.

Плотность тока

Для медного кабеля с сечением сердечника 1 кв. мм среднее значение этого показателя варьируется в пределах от 6 до 10 А. По медной проводке с сечением 1 кв. мм может протекать ток, силой 6-10 А без перегрева или оплавления изоляционного покрытия. По стандартам ПЭУ, прибавляется 40 % запаса для защиты от возможного перегрева оболочек.

Нижняя граница в 6 А позволяет использовать проводку без ограничений по времени, верхняя, в 10 А – это допустимые значения кратковременных нагрузок на сеть. Возрастание силы тока до значения 12 А (большего за верхнюю границу для выбранного сечения) ведет к увеличению плотности тока, ее перегреву с последующим оплавлением защитной оболочки.

Заключение

Самостоятельный расчет толщины требуемого для проводки кабеля легко осуществляется без посторонней помощи. Если в помещении есть распределительных щиток с разведением потребителей по группам мощности, а также нет каких-то особых сложных систем в монтаже, то ремонтные работы можно произвести без привлечения специалистов. Однако наличие повышенных показателей температурного режима, влажности или подведения электричества от одного автоматического выключателя требует помощи профессионалов.

fasaddomstroy.ru

Формула для расчета сечения кабеля по мощности – ., ,

Формула расчета сечения провода по мощности

Расчет сечения кабеля по мощности: таблица с важными характеристиками

Расчет по нагрузке

Расчет по длине

Использование таблицы сечения проводов по мощности

Формула расчетов мощности по току и напряжению

Какие есть примеры?

Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

Вид электрического тока

Материал проводников кабеля

Суммарная мощность подключаемой нагрузки

Номинальное напряжение

Только для переменного тока

Способ прокладки кабеля

Количество нагруженных проводов в пучке

Длина кабеля

Допустимое падение напряжения на нагрузке

Таблица сечения кабеля по мощности и току

Для чего нужен расчет сечения?

Расчет сечения кабеля для постоянного тока

Для чего нужен расчет сечения кабеля

Выбираем по мощности

Как рассчитать по току

Расчет сечения кабеля по мощности и длине

Открытая и закрытая прокладка проводов

Как рассчитать сечение кабеля по мощности, длине, току

Расчет по мощности электроприборов

Расчет по токовой нагрузке

Расчет по длине

Видео примеры расчетов

Формула расчета сечения кабеля по мощности и длине

Выбор и расчет сечения кабеля по мощности, по длине, по нагрузке: формулы и таблицы ⋆ Прорабофф.рф

Сечение кабеля для ввода в дом или квартиру

Формула расчета сечения кабеля по мощности

таблица и формула, фото и видео урок как рассчитать сечение кабеля по мощности и длине

Формула расчета

Расчет сечения кабеля по помещениям

Какой кабель лучше: медный или алюминиевый

Заключение по теме

расчёт и пользование матрицей при выборе диаметра проводника

Срез провода и жилы кабеля

Значение протяжённости и факторы нагрева

Причины роста температуры провода

Зависимость потерь от протяжённости линии

Расчёт диаметра проводника по мощности

Формула определения сечения по току

Расчет сечения проводов и кабелей по потребляемой мощности, таблицы

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода сети с тремя фазами (трехфазной)

Понятие длительного тока

Самостоятельный расчет сечения кабеля по мощности

Для чего нужен расчет сечения кабеля?

Что влияет на нагрев проводов?

Устройство кабеля

Простой способ

Площадь сечения и диаметр

Выбор сечения проводника

Расчет на основе нагрузки

Особенности расчета мощности скрытой проводки

Расчет сечения кабеля по мощности

Длина и сечение

Плотность тока

Заключение

0 comments on “Формула для расчета сечения кабеля по мощности – ., ,”

Добавить комментарий Отменить ответ

Рубрики
