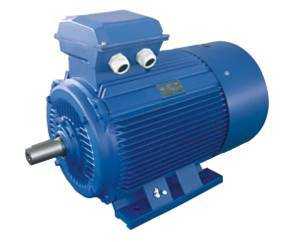

Электродвигатель АИР160S2 15 кВт | АИР160S4 15кВт | АИР160S6 11 кВт

Общепромышленные асинхронные электродвигатели АИР 160S2, АИР 160S4, АИР 160S6, АИР 160S8 изготавливаются по умолчанию:
— на двойное напряжение 380/660В (шесть клемм в коробке выводов). Изготовление электродвигателей на другое напряжение производится по заказу.
— климатического исполнения У, категории размещения — 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
— режим работы — продолжительный, S1.
— степень защиты — IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м³, двигатель защищен от брызг воды с любого направления).

Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенной температурной защитой и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей:

— на лапах (IM 1081, 1001, 1011)
— фланцевые (IM 3081, 3001, 3011)
— комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Исполнение IM1081 подразумевает возможность монтажа двигателя горизонтально или вертикально валом вниз.

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.

Двигатель аналогичен по размерам и параметрам двигателям 5АИ 160S4 (S2,S6,S8), АДМ 160S2 (S4,S6,S8), А160S4 (S2,S6,S8), АД160S2 (S4,S6,S8), АИРМ132М4 (М2,М6, М8).

Нужны цены? Жмите здесь → цены на электродвигатели

Технические характеристики электродвигателя
АИР 160 S2, АИР 160 S4, АИР 160 S6, АИР 160 S8



Электро- двигатель	Мощность	Об/мин.*	Ток при 380В, А*	KПД, %*	Kоэф. мощн.*	Iп/ Iн	Мп/ Мн	Мmax/ Мн	Момент инерции, кгм2*	Масса, кг*
АИР160S2	15 кВт	2925	30	88,4	0,88	7,5	2,2	2,4	0,0500	116
АИР160S4	15 кВт	1450	30	89,0	0,85	7,5	2,2	2,3	0,0600	120
АИР160S6	11 кВт	970	24,5	87,5	0,78	6,5	2,0	2,1	0,0700	125
АИР160S8	7,5 кВт	720	18	85,0	0,73	6,0	1,9	2,0	0,0800	125

* — параметры имеют незначительные отличия в зависимости от производителя двигателя.

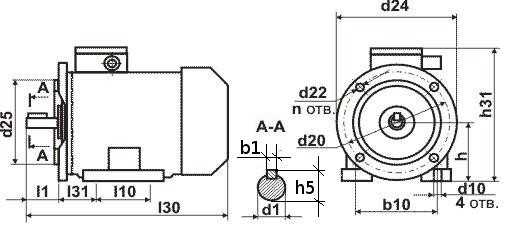

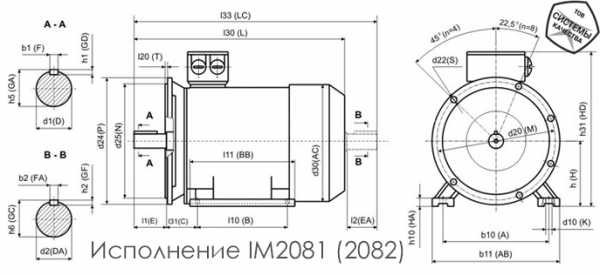

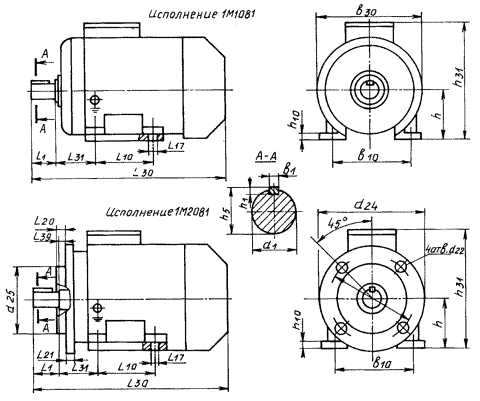

Габаритно-присоединительные размеры двигателей исполнений IM1081, 2081, 3081



Тип	l30*	h31*	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	l21*	l20*	h10*	h5	b1
АИР 160 S2	625	435	350	110	178	108	42	15	300	19	250	254	4	160	15	5	20	45	12
АИР 160 S4,6,8							48											51,5	14

* — размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.

Электродвигатель АИР160S2, АИР160S4, АИР160S6 и АИР160S8 применяются для комплектации следующего оборудования: насосов К 80-50-200, К100-80-160, СМ80-50-200а/2, ПК63-22,5, вентиляторов и прочего оборудования.
Иногда ошибочно путают в наименовании марки буквы S и C: АИР160С2, АИР160С4, АИР160С6.

Ранее электродвигатели выпускались под марками:

— АИР 160 S2, 15 кВт, 3000 об. — АО2-52-2 (13 кВт), 4А160S2, 4АМ160S2.
— АИР 160 S4, 15 кВт, 1500 об. — АО2-61-4 (13 кВт), 4А160S4, 4АМ160S4.
— АИР 160 S6, 11 кВт, 1000 об. — АО2-61-6 (10 кВт), 4А160S6, 4АМ160S6.
— АИР 160 S8, 7,5 кВт, 750 об. — АО2-61-8, 4А160S8, 4АМ160S8.

Быстрый переход — | электродвигатель АИР 160 М2 | АИР 160 М4 | АИР 160 М6 | АИР 160 М8

electronpo.ru

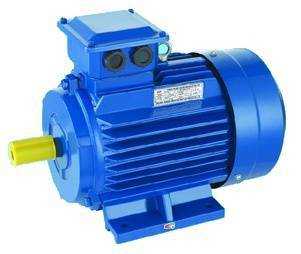

Электродвигатели АИР132М2, АИР132М4, АИР132М6, АИР132М8

Общепромышленные асинхронные электродвигатели АИР 132 М2, АИР 132 М4, АИР 132 М6, АИР 132 М8 изготавливаются по умолчанию:
— на двойное напряжение 380/660В, для двигателей АИР132М4, АИР132М2 и 220/380В, для эл-двигателей АИР132М6, АИР132М8. Изготовление электродвигателей на другое напряжение производится по заказу.
— климатического исполнения У, категории размещения — 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
— режим работы — продолжительный, S1.
— степень защиты — IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м³, двигатель защищен от брызг воды с любого направления).

Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенным датчиком температурной защиты и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей:
— на лапах (IM 1081, 1001, 1011)
— фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
— комбинированные, лапы+фланец (IM 2081, 2001, 2011).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.

Двигатель аналогичен по размерам и параметрам двигателям 5АИ 132М4 (М2, М6, М8), АДМ 132М2 (4, 6, 8), А132М2 (4,6,8) , АД 132М2 (М4,М6,М8).

Нужны цены? Жмите здесь → цены на электродвигатели

Технические характеристики электродвигателя
АИР 132 М2, АИР 132 М4, АИР 132 М6, АИР 132 М8

Электро- двигатель	Мощность	Об/мин.*	Ток при 380В, А*	KПД, %*	Kоэф. мощн.*	Iп/ Iн	Мп/ Мн	Мmax/ Мн	Момент инерц., кгм2*	Масса, кг*
АИР132М2	11 кВт	2910	21,1	88,0	0,90	7,5	1,6	2,0	0,0227	78
АИР132М4	11 кВт	1450	22,2	88,5	0,85	7,5	2,4	2,9	0,0349	84
АИР132М6	7,5/7,6 кВт	950	16,5	85,5	0,81	7,0	2,0	2,2	0,0597	82
АИР132М8	5,5 кВт	700	13,6	83,0	0,74	6,0	1,8	2,2	0,0935	82

* — параметры имеют незначительные отличия в зависимости от производителя двигателя, масса электродвигателя указана в чугунном исполнении.

Габаритно-присоединительные размеры двигателей исполнений IM1081, 2081, 3081

Тип	l30*	h31*	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	l21*	l20*	h10*	h5	b1
АИР 132М2,4,6,8	510	345	350	80	178	89	38	12	300	19	250	216	4	132	18	5	13	41	10

* — размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.

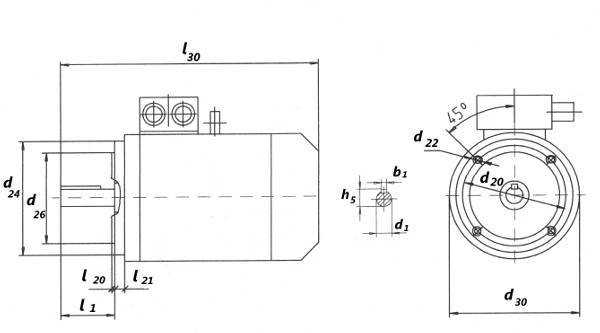

Габаритно-присоединительные размеры электродвигателя исполнения IM 3681

Эл-двигатель	Фланец		l30	d24	l1	d1	d20	d22	d25	l21	l20	h5	b1	d30
	ГОСТ	DIN
АИР 132 М2, 4, 6	FT130	C160	505	160	80	38	130	M8	110	15	3,5	41	10	255
	FT150	C180		180			150	M12	120	18	5,0

Электродвигатели АИР132М2, АИР132М4, АИР132М6 и АИР132М8 применяются для комплектации следующего оборудования: насосов К80-50-200а, К100-80-160а, СДВ80/18, Ш40-4, вентиляторов, компрессоров и других.

Ранее электродвигатели выпускались под марками:

— АИР 132 М2, 11 кВт, 3000 об. — АО2-51-2 (10 кВт), 4А132М2, 4АМ132М2.
— АИР 132 М4, 11 кВт, 1500 об. — АО2-52-4 (10 кВт), 4А132М4, 4АМ132М4.
— АИР 132 М6, 7,5 кВт, 1000 об. — АО2-52-6, 4А132М6, 4АМ132М6.
— АИР 132 М8, 5,5 кВт, 750 об. — АО2-52-8, 4А132М8, 4АМ132М8.

Быстрый переход — | электродвигатель АИР 160 S2 | АИР 160 S4 | АИР 160 S6 | АИР 160 S8

electronpo.ru

Электродвигатели АИР



Двигатели общепромышленные серии АИР

Электродвигатель используется в качестве машины для преобразования энергии из электрической в механическую. Он работает по принципу электромагнитной индукции и состоит из статора и ротора, в которых при помощи электрического тока создаются вращающиеся или неподвижные магнитные поля.

Электродвигатели АИР – это серия асинхронных двигателей с электрическим приводом. АИР охватывает большой диапазон мощности – от 0,06 кВт до 315 кВт. Применяется во многих промышленных отраслях: машиностроении, станкостроении, сельском хозяйстве, деревообрабатывающей промышленности, системах вентиляции, подъемниках, транспортерах, соосном оборудовании и так далее.

Структура серии АИР включает в себя следующие группы исполнения электрических двигателей:

• основное;
• модификация в зависимости от условий окружающей среды – химически стойкое, тропическое, сельскохозяйственное;
• в зависимости от точности установочных размеров – повышенной или высокой точности;
• в зависимости от установки дополнительных устройств – с электромагнитным тормозом, с фазным ротором, с повышенным уровнем скольжения, узкоспециальные, многоскоростные и так далее.

Условные обозначения электродвигателей пример:

1. Обозначение электродвигателя АИР происходит по схеме: АИ12 333 456-788, где:
2. А – электродвигатель асинхронный
3. И – унифицированная серия
4. 1 – привязка мощности по установочным размерам
5. 2 -Р – с повышенным пусковым моментом, а С – с повышенным скольжением
6. 333 – габариты двигателя в мм
7. 4 – установочный размер в зависимости от длины станины
8. 5 – длина статочного сердечника
9. 6 – количество полюсов
10. 7 – дополнительное обозначение модификации электродвигателя (Б – с температурной защитой, П – с повышенной точностью, Х2 – стойкие к химическим веществам, С – сельскохозяйственные) 88 – климатическое исполнение двигателя

Условия эксплуатации двигателя

Электродвигатель АИР может использоваться при температуре от -40 до +40 градусов и влажности воздуха до 98% при исполнении У1, У2. Важно защитить двигатель от взрывоопасных веществ и сильной запыленности. Окружающая среда не должна содержать токопроводящей пыли, агрессивных паров и газов, если двигатель используется нестойкий к химическим веществам.

Конструктивные особенности

Для электродвигателя АИР детали изготавливаются из чугуна или алюминия. Двигатели бывают с одним или двумя цилиндрическими концами вала. Такая конструкция обеспечивает высокую надежность оборудованию, сохранение технических характеристик в заданный эксплуатационный срок, а также легкость в монтаже и простоту в эксплуатации.

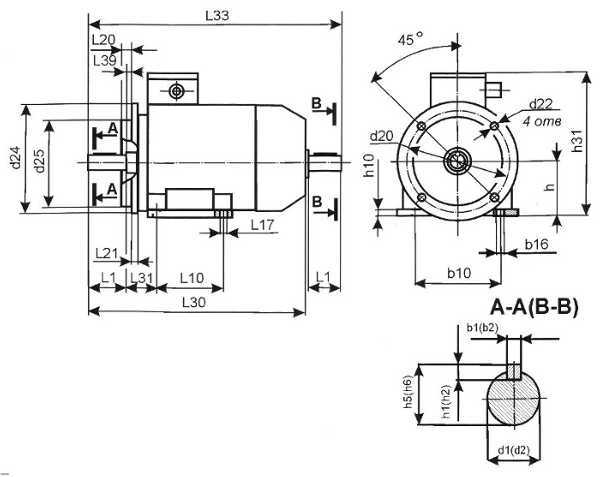

Габаритно-присоединительные размеры электродвигателей АИР:

Эл.двигатель	Число полюсов	Размеры, мм
		l30	h41	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	h5	b1
АИР 56 А, В	2;4	218	148	140	23	71	36	11	5,8	115	10	95	90	4	56	12,5	4
АИР 63 А, В	2;4	237	161	160	30	80	40	14	7	130	10	110	100	4	63	16	5
АИР 71 А, В	2;4;6	273	188	200	40	90	45	19	7	165	12	130	112	4	71	21,5	6
АИР 80 А	2;4;6	300	207	200	50	100	50	22	10	165	11	130	125	4	80	24,5	6
АИР 80 В	2;4;6	320	207	200	50	100	50	22	10	165	11	130	125	4	80	24,5	6
АИР 90 L	2;4;6	350	217	250	50	125	56	24	10	215	14	180	140	4	90	27	8
АИР 100 S	2;4	376	227	250	60	112	63	28	12	215	14	180	160	4	100	31	8
АИР 100 L	2;4;6	420	277	250	60	140	63	28	12	215	14	180	160	4	100	31	8
АИР 112 М	2; 4; 6; 8	475	297	300	80	140	70	32	12	265	14	230	190	4	112	35	10
АИР 132 S	4; 6; 8	510	345	350	80	140	89	38	12	300	19	250	216	4	132	41	10
АИР 132 М	2; 4; 6; 8	498	325	350	80	178	89	38	12	300	19	250	216	4	132	41	10
АИР 160 S	2	625	435	350	110	178	108	42	15	300	19	250	254	4	160	45	12
АИР 160 S	4; 6; 8	625	435	350	110	178	108	48	15	300	19	250	254	4	160	51,5	14
АИР 160 М	2	670	435	350	110	210	108	42	15	300	19	250	254	4	160	45	12
АИР 160 М	4; 6; 8	670	435	350	110	210	108	48	15	300	19	250	254	4	160	51,5	14
АИР 180 S	2	700	460	400	110	203	121	48	15	350	19	300	279	4	180	51,5	14
АИР 180 S	4	700	460	400	110	203	121	55	15	350	19	300	279	4	180	59	16
АИР 180 М	2	740	460	400	110	241	121	48	15	350	19	300	279	4	180	51,5	14
АИР 180 М	4; 6; 8	740	460	400	110	241	121	55	15	350	19	300	279	4	180	59	16
АИР 200 М	2	775	505	450	110	267	133	55	19	400	19	350	318	8	200	59	16
АИР 200 М	4; 6; 8	775	505	450	140	267	133	60	19	400	19	350	318	8	200	64	18
АИР 200 L	2	775	505	450	110	305	133	55	19	400	19	350	318	8	200	59	16
АИР 200 L	4; 6; 8	775	505	450	140	305	133	60	19	400	19	350	318	8	200	64	18
АИР 225 М	2	835	535	550	110	311	149	55	19	500	19	450	356	8	225	59	16
АИР 225 М	4; 6; 8	865	535	550	140	311	149	65	19	500	19	450	356	8	225	69	18
АИР 250 S	2	880	590	550	140	311	168	65	24	500	19	450	406	8	250	69	18
АИР 250 S	4; 6; 8	880	590	550	140	311	168	75	24	500	19	450	406	8	250	79,5	20
АИР 250 М	2	905	590	550	140	349	168	65	24	500	19	450	406	8	250	69	18
АИР 250 М	4; 6; 8	905	590	550	140	349	168	75	24	500	19	450	406	8	250	79,5	20
АИР 280 S	2	1110	660	660	140	368	190	70	24	600	24	550	457	8	280	74,5	20
АИР 280 S	4,6,8	1110	660	660	170	368	190	80	24	600	24	550	457	8	280	85	22
АИР 280 М	2	1180	660	660	140	419	190	70	24	600	24	550	457	8	280	74,5	20
АИР 280 М	4,6,8	1180	660	660	170	419	190	80	24	600	24	550	457	8	280	85	22
АИР 315 S	2	1290	765	660	140	406	216	75	28	600	24	550	508	8	315	79,5	20
АИР 315 S	4,6,8,10	1290	765	660	170	406	216	90	28	600	24	550	508	8	315	95	25
АИР 315 М	2	1325	765	660	140	457	216	75	28	600	24	550	508	8	315	79,5	20
АИР 315 М	4,6,8,10	1325	765	660	170	457	216	90	28	600	24	550	508	8	315	95	25
АИР 355 S, M	2	1495	1010	800	170	500|560	254	85	28-6	740	24	680	610		355	90	22
АИР 355 S, M	4,6,8,10	1525	1010	800	210	500|560	254	100	28-6	740	24	680	610		355	106	28



Основные технические характеристики:

Электродвигатель	Мощность кВт	Об/мин.	Ток при 380В, А	KПД, %	Kоэф. мощн.	Iп/ Iн	Масса, кг	Электродвигатели выпускавшиеся ранее
АИР 56 А2	0,18	3000		65	0,78	5	3,5	4АА56А2 4ААМ56А2
АИР 56 В2	0,25	3000		66	0,79	5	3,8	4АА56В2 4ААМ56В2
АИР 56 А4	0,12	1500		57	0,66	5	3,6	4АА56А4 4ААМ56А4
АИР 56 В4	0,18	1500		60	0,68	5	4,2	4АА56В4 4ААМ56В4
АИР 63 А2	0,37	3000		72	0,84	5	5,2	4А63А2 4АМ63А2
АИР 63 В2	0,55	3000		75	0,81	5	6,1	4А63В2 4АМ63В2
АИР 63 А4	0,25	1500		65	0,67	5	5,1	4АА63А4 4ААМ63А4
АИР 63 В4	0,37	1500		68	0,7	5	6	4АА63В4 4ААМ63В4
АИР 63 А6	0,18	1000		56	0,62	4	4,8	4АА63А6 4ААМ63А6
АИР 63 В6	0,25	1000		59	0,62	4	5,6	4АА63В6 4ААМ63В6
АИР 71 А2	0,75	3000		79	0,8	6	8,7	4А71А2 4АМ71А2
АИР 71 В2	1,1	3000		79,5	0,8	6	9,5	4А71В2 4АМ71В2
АИР 71 А4	0,55	1500		71	0,71	5	8,1	4А71А4 4АМ71А4
АИР 71 В4	0,75	1500		72	0,75	5	9,4	4А71В4 4АМ71В4
АИР 71 А6	0,37	1000		65	0,63	4,5	8,6	4А71А6 4АМ71А6
АИР 71 В6	0,55	1000		69	0,68	4,5	9,9	4А71В6 4АМ71В6
АИР 80 А2	1,5	3000	3,6	82	0,85	6,5	12,4	4А80А2
АИР 80 В2	2,2	3000	5,0	83	0,87	6,4	15,0	4А80В2
АИР 80 А4	1,1	1500	3,1	76,5	0,77	5,0	11,9	4А80А4
АИР 80 В4	1,5	1500	3,9	78,5	0,80	5,3	13,8	4А80В4
АИР 80 А6	0,75	1000	2,3	71	0,71	4,0	11,6	4А80А6
АИР 80 В6	1,1	1000	3,2	75	0,71	4,5	15,3	4А80В6
АИР 80 А8	0,27	750	1,5	58	0,59	3,5	12,8	4А80А8
АИР 80 В8	0,55	750	2,2	58	0,60	3,5	14,8	4А80В8
АИР 90 L2	3	3000	6,5	84,5	0,85	7,0	19,0	4А90L2
АИР 90 L4	2,2	1500	5,3	80	0,79	6,0	18,1	4А90L4
АИР 90 L6	1,5	1000	4,2	76	0,70	5,0	19,0	4А90L6
АИР 90 LA8	0,75	750	2,4	70	0,71	4,0	17,7	4А90LA8
АИР 90 LB8	1,1	750	3,3	74	0,72	4,5	20,5	4А90LB8
АИР 100 S2	4	3000	8,4	87	0,88	7,5	26,0	4А100S2
АИР 100 L2	5,5	3000	11,0	88	0,88	7,5	31,5	4А100L2
АИР 100 S4	3	1500	7,2	82	0,82	7,0	23,0	4А100S4
АИР 100 L4	4	1500	9,3	85	0,84	7,0	29,2	4А100L4
АИР 100 L6	2,2	1000	5,9	81,5	0,74	6,0	27,0	4А100L6
АИР 100 L8	1.5	750	4,5	76,5	0,70	3,7	24,0	4А100L8
АИР 112 М2	7,5 кВт	3000	14,7	87,5	0,88	7,5	49	4А112М2 4АМ112М2
АИР 112 М4	5,5 кВт	1500	11,3	85,5	0,86	7	49	4А112М4 4АМ112М4
АИР 112 МА6	3 кВт	1000	7,4	81	0,76	6	43	4А112МА6 4АМ112МА6
АИР 112 МВ6	4 кВт	1000	9,1	82	0,81	6	48	4А112МВ6 4АМ112МВ6
АИР 112 МА8	2,2 кВт	750	6,16	76,5	0,71	6	44	4А112МА8 4АМ112МА8
АИР 112 МВ8	3 кВт	750	7,8	79	0,74	6	49	4А112МВ8 4АМ112МВ8
АИР 132 М2	11 кВт	3000	21,1	88	0,9	7,5	78	4А132М2 4АМ132М2
АИР 132 S4	7,5 кВт	1500	15,1	87,5	0,86	7,5	70	4А132S4 4АМ132S4
АИР 132 М4	11 кВт	1500	22,2	88,5	0,85	7,5	84	4А132М4 4АМ132М4
АИР 132 S6	5,5 кВт	1000	12,3	85	0,8	7	69	4А132S6 4АМ132S6
АИР 132 М6	7,5 кВт	1000	16,5	85,5	0,81	7	82	4А132М6 4АМ132М6
АИР 132 S8	4 кВт	750	10,5	83	0,7	6	69	4А132S8 4АМ132S8
АИР 132 М8	5,5 кВт	750	13,6	83	0,74	6	82	4А132М8 4АМ132М8
АИР 160 S2	15 кВт	3000	30	88	0,86	7,5	109	4А160S2 4АМ160S2
АИР 160 М2	18,5 кВт	3000	35	90	0,88	7,5	124	4А160М2 4АМ160М2
АИР 160 S4	15 кВт	1500	29	89	0,87	7	121	4А160S4 4АМ160S4
АИР 160 М4	18,5 кВт	1500	35	90	0,89	7	137	4А160М4 4АМ160М4
АИР 160 S6	11 кВт	1000	23	87	0,82	6,5	118	4А160S6 4АМ160S6
АИР 160 М6	15 кВт	1000	31	89	0,82	7	136	4А160М6 4АМ160М6
АИР 160 S8	7,5 кВт	750	18	85	0,65	6	118	4А160S8 4АМ160S8
АИР 160 М8	11кВт	750	26	87	0,68	6	152	4А160М8 4АМ160М8
АИР 180 S2	22 кВт	3000	41,5	90,5	0,89	7	160	4А180S2 4АМ180S2
АИР 180 М2	30 кВт	3000	55,4	91,5	0,9	7,5	180	4А180М2 4АМ180М2
АИР 180 S4	22 кВт	1500	42,5	90,5	0,87	7	170	4А180S4 4АМ180S4
АИР 180 М4	30 кВт	1500	57	92	0,87	7	190	4А180М4 4АМ180М4
АИР 180 М6	18 кВт	1000	36,9	89,5	0,85	6,5	180	4А180М6 4АМ180М6
АИР 180 М8	15 кВт	750	31,3	89	0,82	5,5	180	4А180М8 4АМ180М8
АИР 200 М2	37 кВт	3000	71	91	0,87	7	220	4А200М2 4АМ200М2
АИР 200 L2	45 кВт	3000	84	92	0,88	7,5	240	4А200L2 4АМ200L2
АИР 200 М4	37 кВт	1500	68,3	92,5	0,89	7,5	245	4А200М4 4АМ200М4
АИР 200 L4	45 кВт	1500	83,1	92,5	0,89	7,5	270	4А200L4 4АМ200L4
АИР 200 М6	22 кВт	1000	44	90	0,83	6,5	225	4А200М6 4АМ200М6
АИР 200 L6	30 кВт	1000	59,6	90	0,85	6,5	250	4А200L6 4АМ200L6
АИР 200 М8	18,5 кВт	750	39	89	0,81	6	225	4А200М8 4АМ200М8
АИР 200 L8	22 кВт	750	45,9	90	0,81	6	250	4А200L8 4АМ200L8
АИР225М2	55 кВт	3000	99,3	92,5	0,91	7,5	320	4А225М2 4АМ225М2
АИР225М4	55 кВт	1500	101	93	0,89	7	335	4А225М4 4АМ225М4
АИР225М6	37 кВт	1000	72,7	91	0,85	6,5	305	4А225М6 4АМ225М6
АИР225М8	30 кВт	750	62,2	90,5	0,81	6	305	4А225М8 4АМ225М8
АИР250S2	75 кВт	3000	134,6	93	0,91	7,5	425	4А250S2 4АМ250S2
АИР250М2	90 кВт	3000	160	93	0,91	7,5	455	4А250М2 4АМ250М2
АИР250S4	75 кВт	1500	137,8	94	0,88	7,5	450	4А250S4 4АМ250S4
АИР250М4	90 кВт	1500	163	94	0,89	7,5	480	4А250М4 4АМ250М4
АИР250S6	45 кВт	1000	87	92,5	0,85	6,5	390	4А250S6 4АМ250S6
АИР250М6	55 кВт	1000	105	92,5	0,86	6,5	430	4А250М6 4АМ250М6
АИР250S8	37 кВт	750	77,9	92,5	0,78	6	400	4А250S8 4АМ250S8
АИР250М8	45 кВт	750	93,6	92,5	0,79	6	430	4А250М8 4АМ250М8
АИР280S2	110 кВт	3000	198	93,7	0,9	7,2	590	4А280S2 4АМ280S2
АИР280М2	132 кВт	3000	235	94	0,9	8,5	620	4А280М2 4АМ280М2
АИР280S4	110 кВт	1500	196	95,3	0,87	6,5	790	4А280S4 4АМ280S4
АИР280М4	132 кВт	1500	230	95,5	0,88	6,5	885	4А280М4 4АМ280М4
АИР280S6	75 кВт	1000	137	94,5	0,86	6,5	745	4А280S6 4АМ280S6
АИР280М6	90 кВт	1000	164	94,5	0,86	6,5	780	4А280М6 4АМ280М6
АИР280S8	55 кВт	750	106	93,9	0,85	6	725	4А280S8 4АМ280S8
АИР280М8	75 кВт	750	141	93,8	0,84	6	790	4А280М8 4АМ280М8
АИР315S2	160 кВт	3000	279	94.5	0,92	7,2	940	4А315S2 4АМ315S2
АИР315М2	200 кВт	3000	339	95	0,94	7,2	1040	4А315М2 4АМ315М2
АИР315S4	160 кВт	1500	286	94,5	0,91	5,5	940	4А315S4 4АМ315S4
АИР315М4	200 кВт	1500	352	95,5	0,92	5,5	1040	4А315М4 4АМ315М4
АИР315S6	110 кВт	1000	200	93,5	0,9	6	940	4А315S6 4АМ315S6
АИР315М6	132 кВт	1000	239	94	0,9	6,5	1040	4А315М6 4АМ315М6
АИР315S8	90 кВт	750	173	93,5	0,85	6	940	4А315S8 4АМ315S8
АИР315М8	110 кВт	750	209	93,5	0,85	6	1040	4А315М8 4АМ315М8
АИР355S2 *	250 кВт	3000	433	95,3	0,92	7,1	1616	4А355S2 4АМ355S2
АИР355М2 *	315 кВт	3000	544	95,6	0,92	7,1	1786	4А355М2 4АМ355М2
АИР355S4 *	250 кВт	1500	442	95,3	0,90	6,9	1546	4А355S4 4АМ355S4
АИР355М4 *	315 кВт	1500	556	95,6	0,90	6,9	1862	4А355М4 4АМ355М4
АИР355S6 *	160 кВт	1000	292,3	94,5	0,88	6,7	1360	4А355S6 4АМ355S6
АИР355М6 *	200 кВт	1000	364,9	94,7	0,88	6,7	1788	4А355М6 4АМ355М6
АИР355МВ6 *	250 кВт	1000	454,8	94,9	0,88	6,7	1934
АИР355S8 *	132 кВт	750	261	93,7	0,82	6,4	1564	4А355S8 4АМ355S8
АИР355М8 *	160 кВт	750	314,7	94,2	0,82	6,4	1634	4А355М8 4АМ355М8
АИР355МВ8 *	200 кВт	750	387,4	94,5	0,82	6,4	1856
АИР355М10 *	110 кВт	600	230	93,2	0,78	6,0	1520	4А355М10 4АМ355М10
АИР355МВ10 *	132 кВт	600	275	93,5	0,78

ntcreductor.ru

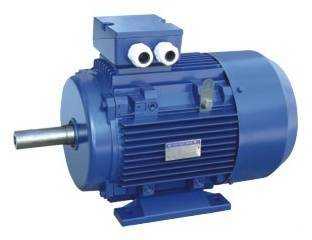

Электродвигатель АИР90L2 3кВт | АИР90L4 2,2кВт | АИР90L6 1,5кВт | АИР90LA8 0,75кВт

Общепромышленные асинхронные электродвигатели АИР90L2, АИР90L4, АИР90L6, АИР90LА8, АИР90LB8 изготавливаются по умолчанию:
— на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).
— климатического исполнения У3 или У2. (Подробнее о климатическом исполнении и категории размещения смотрите ГОСТ15150 в разделе «Ссылки»)

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей:
— на лапах (IM 1081, 1001, 1011)
— фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
— комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479 в разделе нашего сайта «Ссылки».

Двигатели аналогичны по размерам и параметрам двигателям 5А 90L2 (4, 6, 8), 5АИ 90L4 (2, 6, 8), АДМ 90L6 (2, 4), АД90L2 (4, 6, 8).

Нужны цены — жмите сюда → купить электродвигатели АИР

Технические характеристики электродвигателя АИР 90L2, АИР 90L4, АИР 90L6, АИР 90LA8, АИР 90LB8

Электро- двигатель	Мощность	Об/ мин*	Ток при 380В, А*	KПД, %*	Kоэф. мощн.*	Iп/ Iн	Мп/ Мн	Мm/ Мн	Момент Н·м	Момент инерции, кгм2*	Масса, кг*
АИР90L2	3 кВт	2870	6,1	84,5	0,88	7,0	2,3	2,6	9,9	0,0024	20,6
АИР90L4	2,2 кВт	1420	5,2	81,0	0,83	6,0	2,0	2,6	14,8	0,0056	19,7
АИР90L6	1,5 кВт	935	4,2	76,0	0,75	5,0	2,0	2,3	15,3	0,0066	20,6
АИР90LA8	0,75 кВт	705	2,6	72,5	0,71	4,0	1,5	2,0	10,1	0,0063	19,5
АИР90LB8	1,1 кВт	710		76	0,72	4,5	1,5	2,2	14,8	0,0090	22,3

* — параметры имеют незначительные отличия в зависимости от производителя двигателя.

Габаритно-присоединительные размеры двигателей АИР90 исполнений IM1081, 2081, 3081

Тип	l30*	h31*	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	l21*	l20*	h10*	h5	b1
АИР 90L2,4,6,8	350	217	250	50	125	56	24	10	215	14	180	140	4	90	12	4	10	27	8

* — размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.


Габаритно-присоединительные размеры электродвигателей АИР90 исполнения IM 3681

Эл-двигатель	Фланец		l30	d24	l1	d1	d20	d22	d25	l21	l20	h5	b1	d30
	ГОСТ	DIN
АИР 90 L2, L4, L6	FT115	C140	350	140	50	24	115	M8	95	16	3,0	27	8	175
	FT130	C160		160			130	M8	110	10	3,5



Электродвигатели АИР 90, 3кВт, 2,2кВт, 1,5кВт, 0,75кВт, 1,1кВт применяются для комплектации следующего оборудования: насосов, вентиляторов и прочего оборудования.

Ранее двигатели выпускались под марками:

АИР 90 L2, 3 кВт, 3000 об — АО2-31-2, 4А90L2, 4АМ90L2.
АИР 90 L4, 2,2 кВт, 1500 об — АО2-31-4, 4А90L4, 4АМ90L4.
АИР 90 L6, 1,5 кВт, 1000 об — АО2-31-6, 4А90L6, 4АМ90L6.
АИР 90 LA8, 0,75 кВт, 750 об — 4А90LA8, 4АМ90LA8.
АИР 90 LB8, 1,1 кВт, 750 об — 4А90LB8, 4АМ90LB8.

Быстрый переход — | электродвигатель АИР100S2 | АИР100S4

electronpo.ru

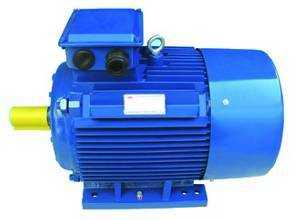

Электродвигатель АИР100L2 5,5кВт | АИР100L4 4кВт | АИР100L6 2,2кВт

Общепромышленные асинхронные электродвигатели АИР100L2, АИР100L4, АИР100L6, АИР100L8 изготавливаются по умолчанию:
— на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).
— климатического исполнения У3 или У2. (Подробнее о климатическом исполнении и категории размещения смотрите ГОСТ15150 в разделе «Ссылки»)

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.

  Монтажное исполнение двигателей:
— на лапах (IM 1081, 1001, 1011)
— фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
— комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479 в разделе нашего сайта «Ссылки».

Двигатели аналогичны по размерам и параметрам двигателям 5А 100L2 (4, 6, 8), 5АИ100L4 (2, 6, 8), АДМ90L6 (2, 4).

Нужны цены — жмите сюда → стоимость электродвигателей

Технические характеристики электродвигателя АИР 100L2, АИР 100L4, АИР 100L6, АИР 100L8

Электро- двигатель	Мощность	Об/мин.*	Ток при 380В, А*	KПД, %*	Kоэф. мощн.*	Iп/ Iн	Мп/ Мн	Мmax/ Мн	Момент инерции, кгм2*	Масса, кг*
АИР100L2	5,5 кВт	2850	11	88	0,88	7,5	2,1	2,4	0,0080	32
АИР100L4	4 кВт	1410	9	85	0,84	7,0	2,1	2,4	0,0130	29
АИР100L6	2,2 кВт	940	5,4	81,5	0,74	6,0	1,9	2,2	0,0200	27
АИР100L8	1,5 кВт	700	4,1	76,5	0,70	3,7	1,6	2,0	0,0123	26

* — параметры имеют незначительные отличия в зависимости от производителя двигателя.

Габаритно-присоединительные размеры двигателей АИР100 исполнений IM1081, 2081, 3081

Тип	l30*	h31*	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	l21*	l20*	h10*	h5	b1
АИР 100 L2, L4, L6, L8	420	277	250	60	140	63	28	12	215	14	180	160	4	100	14	4	9	31	8

* — размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.


Габаритно-присоединительные размеры электродвигателей АИР90 исполнения IM 3681

Эл-двигатель	Фланец		l30	d24	l1	d1	d20	d22	d25	l21	l20	h5	b1	d30
	ГОСТ	DIN
АИР 100 L2, L4, L6	FT130	C160	4250	160	60	28	130	M8	110	14	3,5	31	8	218
	FT165	C200		200			165	M10	130	14	3,5



Электродвигатели АИР 100L, 5,5кВт, 4кВт, 2,2кВт, 1,5кВт применяются для комплектации следующего оборудования: насосов (К65-50-160, К80-65-160а, СМ80-50-200/4, НМШ5-25 и др.), вентиляторов и прочего промышленного оборудования.

Ранее двигатели выпускались под марками:

АИР 100 L2, 5,5 кВт, 3000 об — АО2-41-2, 4А100L2, 4АМ100L2.
АИР 100 L4, 4 кВт, 1500 об — АО2-41-4, 4А100L4, 4АМ100L4.
АИР 100 L6, 2,2 кВт, 1000 об — АО2-32-6, 4А100L6, 4АМ100L6.
АИР 100 L8, 1,5 кВт, 750 об — 4А100L8, 4АМ100L8.

Быстрый переход — | электродвигатель АИР 112 М2 | АИР 112 М4 | АИР 112 МA6 | АИР 112 МB6 | АИР 112 МA8 | АИР 112 MB8

electronpo.ru

Электродвигатель АИР56А4 0,12 кВт | АИР56В4 0,18 кВт | АИР56А2

Общепромышленные трехфазные асинхронные электродвигатели АИР 56В4, АИР 56А4, АИР 56В2, АИР 56А2 изготавливаются по умолчанию:

— на напряжение 220/380В (шесть клемм в коробке выводов).
— климатического исполнения У, категории размещения — 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
— режим работы — продолжительный, S1.
— степень защиты — IP54.

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.

  Монтажное исполнение двигателей:
— на лапах (IM 1081, 1001, 1011)
— фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
— комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479 в разделе нашего сайта «Ссылки».

Двигатели аналогичны по размерам и параметрам двигателям 5АИ 56 В4 (2, 6, 8), 4ААМ 56 А4.

Нужны цены? Жмите здесь → Купить электродвигатели

Технические характеристики электродвигателя АИР 56 В4, АИР 56 А4, АИР 56 В2, АИР 56 А2

Электро двигатель	Мощность	Об/мин.* (синхр)	Ток при 380В, А*	KПД, %*	Kоэф. мощн.	Iп/ Iн	Мп/ Мн	Мm/ Мн	Момент Н·м	Момент инерц., кг·м2*	Масса, кг*
АИР 56А2	0,18 кВт	2700 (3000)	0,55	65	0,77	5,3	2,2	2,2	0,64	0,00042	4,2
АИР 56А4	0,12 кВт	1325 (1500)	0,5	57	0,66	4,6	2,1	2,2	0,85	0,00070	4,2
АИР 56В2	0,25 кВт	2720 (3000)	0,73	68	0,78	5,3	2,2	2,2	0,87	0,00047	4,5
АИР 56В4	0,18 кВт	1325 (1500)	0,7	61	0,68	5,0	2,1	2,2	1,27	0,00080	4,5

* — параметры имеют незначительные отличия в зависимости от производителя эл-двигателя. Масса приведена для алюминиевого корпуса, IM1081.

Габаритно-присоединительные размеры эл-двигателей

Тип	L1	L10	L17	L21	L30	L31	L33	b1 b2	b10	b16	h	h5 h6	h20	h41
АИР56	23	71	5,8	10	218	36	234	4	90	8,8	56	12,5	7	148
Тип	d1 d2	d20		d22		d24		d25
		2081 3081	2181 3681	2081 3081	2181 3681	2081 3081	2181 3681	2081 3081	2181 3681
АИР56	11	115	65-85	10	М5-М6	140	80-99	95	50-70



Электродвигатели применяются для комплектации различного промышленного оборудования: насосов, задвижек. вентиляторов и др.

Ранее двигатели выпускались под марками:

АИР 56 А2, 0,18кВт, 3000 об/мин — 4АА56А2, 4ААМ56А2
АИР 56 А4, 0,12кВт, 1500 об/мин — 4АА56А4, 4ААМ56А4
АИР 56 В4, 0,18кВт, 1500 об/мин — 4АА56В4, 4ААМ56В4
АИР 56 В2, 0,25кВт, 3000 об/мин — 4АА56В2, 4ААМ56В2

Быстрый переход — электродвигатель АИР 63А2 | АИР 63А4

electronpo.ru

Габариты и чертежи электродвигателей АИР

В статье собрана техническая информация по электродвигателям АИР: способы монтажа, габаритно-присоединительные размеры. Эти параметры будут полезны для подбора электромотора либо определения маркировки старого двигателя.
Заказать новый электродвигатель по телефону

Чертеж исполнения IM2081 на лапах с фланцем

Таблицы с габаритно-присоединительными размерами

Размеры электродвигателей АИР 56-63 габарита >>>

Двигатель	Габаритные размеры				Крепеж по лапам, мм		Крепеж фланец, мм		Масса
	l30/d30/h41, мм	l1, мм	H, мм	D1,мм	l10	b10	d20	d22	кг
АИР 56А2	197/145/88	23	56	11	71	90	115	10	3.5
АИР 56В2									3.8
АИР 56А4									3.4
АИР 56В4									3.8
АИР 63А2	226/170/140	30	63	14	80	100	130	10	4.5
АИР 63В2									5.1
АИР 63А4									4.5
АИР 63В4									5.3
АИР 63А6									4.9
АИР 63В6									5.2

Размеры электродвигателей АИР 71-90 габарита >>>

Двигатель	Габаритные размеры				Крепеж по лапам, мм		Крепеж фланец, мм		Масса
	l30/ d30/h41, мм	l1, мм	H, мм	D1,мм	l10	b10	d20	d22	кг
АИР 71А2	270/185/163	40	71	19	90	112	165	12	8.7
АИР 71В2									9.5
АИР 71А4									8.1
АИР 71В4									9.4
АИР 71А6									8.6
АИР 71В6									9.9
АИР 71В8
АИР 80А2	297/205/180	50	80	22	100	125	165	12	12,4
АИР 80А4									11.9
АИР 80А6									11.6
АИР 80А8									12.8
АИР 80В8									14.8
АИР 80В2	321/205/180								15
АИР 80В4									13.8
АИР 80В6									15.3

Размеры электродвигателей АИР 100-132 габарита >>>

Размеры электродвигателей АИР 160-180 габарита >>>

Размеры электродвигателей АИР 200-225 габарита >>>

Размеры электродвигателей АИР 250-280 габарита >>>

Размеры электродвигателей АИР 315-355 габарита >>>

Таблицы содержат показатели:

• габариты корпуса (длина — l31, ширина – d30, высота – h41)
• высота вала — h
• длина вала – l1
• диаметр вала — d
• крепеж по лапам – l10, b10
• диаметр фланца – d20
• диаметр отверстий крепления фланца — d22
• масса — m

Цель статьи: обеспечить быстрый и удобный доступ к подбору электродвигателя

Обратитесь к специалисту «Систем Качества» за консультацией. Мы с удовольствием поможем Вам подобрать и купить электродвигатель АИР, соответствующий параметрам вашего производственного процесса, осуществить ремонт АИР, подобрать запчасти к электродвигателю.

xn--80aqy.com.ua
