Генераторы ОС | Ремонт электрооборудования.

Генераторы ОС распространенная серия промышленных генераторов которые выпускались длительное время с середины прошлого века.  Такие генераторы работали в различных отраслях промышленности и сельского хозяйства.

Достаточно большое количество их применялось и в речном и морском флоте, как основные и резервные генераторы питания. Практически все армейские части ремонтных баз и подразделений имели в своем арсенале МТО–АТ мастерские на базе ЗИЛ 131, или УРАЛа, основой электропитания которых являлись генераторы ОС и ЕСС-5.

Основное достоинство данной модели генераторов их высокая надежность работы при минимуме обслуживания. На практике, такие генераторы в режиме постоянного включения при 70% загрузке работали без технического обслуживания по 8000 часов, пока не начинал греметь передний роликоподшипник.

Генератор ОС, безстанинного типа с передним и задним подшипниковыми щитами. Ротор четырех полюсный, имеет демпфирующие обмотки. Аппаратура управления выполнена в виде навесного блока, который закреплен на заднем подшипниковом щите. Система возбуждения статического типа выполнена на полупроводниковых выпрямителях серии ВС.

Генераторы ОС имели две модификации, на напряжение 220В и 380В с точностью регулировки выходного напряжения 2% и 5%, в зависимости от этого и системы регулировки и коррекции напряжения кардинально отличались одна от другой.

Генераторы ОС, в базовой комплектации, можно было использовать в зависимости от вида корректора напряжения как для параллельной работы с точностью 2%, так и с точностью регулировки выходного напряжения 5%, где параллельная работа нескольких генераторов невозможна. Схема и описание работы генератора ОС для простого варианта регулятора 5% расположена здесь.

Если ваш генератор имеет более сложную схему возбуждения и регулировки, то посетите страницу с описанием корректора напряжения, точность которого составляет 2%.

Ваш генератор разграбили охотники за цветным металлом и у него только кольца и щетки, тогда вам сюда.

Вам понравилась эта запись Генераторы ОС? Не забудьте нажать на кнопку социальных сетей. Поделитесь записью с друзьями!

elektroshcola.ru

Генераторы ОС5 — 51(52, 91) — Промышленное электрооборудование — Каталог статей

            Каталог                                                                                                 Скачать: схема, описание

ГЕНЕРАТОРЫ ОС5-51 (52, 91)

Технические данные
Основные номинальные данные генераторов

Таблица 1

>Обозначение типа
Мощн. кВт/кВА
Частота, Гц
Напряж., В
Ток, А
Частота вращения об/мин
КПД, % пок. экон. энергопотр.
  ОС5-51-У2
  ОС5-51-УХЛ*2
  ОС5-51-Т2
4/5 50
230
400
12,60
7,22
1500
81,5
  ОС5-51-У2
  ОС5-51-Т2
60
230
400
440
12,60
7,22
6,50
1800
  ОС5-52-У2
  ОС5-52-УХЛ*2
  ОС5-52-Т2
8/1050
230
400
25,10
14,44
1500
85,8
  ОС5-52-У2
  ОС5-52-Т2
60
230
400
440
25,10
14,44
13,00
1800
  ОС5-91-У2
  ОС5-91-УХЛ*2
  ОС5-91-Т2
60/75
50
 230
400
188,20
108,20
1500
91
  ОС5-91-У2
  ОС5-91-Т2
60
230
400
440
188,20
108,20
98,40
1800
              Генераторы обеспечивают работу трехфазных асинхронных двигателей номинальной мощностью до 70% номинальной мощности генератора с моментом на валу до 70% номинального, при изменении частоты вращения генератора (привода) в пределах от 0,6 до 1,1 номинальной частоты вращения и нагрузке генератора по току не менее 20% номинальной.
Генераторы предназначены для продолжительного () режима работы. Допускается работа генератора в кратковременном () и повторно кратковременном() режимах.
Генераторы самовозбуждаются без постороннего источника питания.
Превышения температур обмоток генераторов и элементов системы возбуждения и автоматического регулирования напряжения над температурой окружающего воздуха (измеренные методом сопротивления) не должны превышать значений, указанных в таблице.

Таблица 3

Обмотка
Класс изоляции по ГОСТ 8865-87
Превышение температуры, ºС
исполнения
 У и УХЛ*2
Т
 У и УХЛ*2
Т
  Основная и дополнительная статора
F
F
100
90
  Возбуждения
F
F
100
90
  Системы регулирования напряжения
B
B
80
75

              Абсолютная температура подшипников и полупроводниковых диодов не должна превышать 100ºС.
Основная обмотка статора соединена в звезду и имеет четыре вывода – три фазных и один нулевой.
Генераторы допускают как правое так и левое направление вращения.
Маркировка на выводах генератора С1; С2; С3 обеспечивается при правом направлении вращения (если смотреть со стороны привода)….

            Каталог                           Схемы генераторов и их подробное описание можно скачать  здесь

При использования данного материала на других ресурсах, активная  ссылка на источник обязательна.

touck.ru

Креативные генераторы для всего | RandomAll

Генераторы

Добавить свои варианты в генераторы
  • Генераторы персонажа
  • Генератор фэнтезийного имени
  • Генерирует довольно вариативные фэнтезийные имена для персонажа.

  • Генератор внешности персонажа
  • Генерирует текстовое описание внешности персонажа мужского и женского пола.

  • Генератор второстепенного персонажа
  • Генерирует второстепенных персонажей, давая им краткое описание.

  • Генератор характера
  • Генерирует случайные черты характера персонажа.

  • Генератор мотивации
  • Генерирует побуждение к действию для перснонажа.

  • Генератор способностей
  • В чём хорош и плох персонаж.

  • Особенности персонажа
  • Генерирует особенности и манеру поведения персонажа.

  • Генератор случайной профессии
  • Генератор случайной профессии. На данный момент в списке находятся только реальные профессии.

  • Случайная раса
  • Генерирует название случайной фэнтезийной расы, уже придуманной людьми.

  • Генератор суперспособностей
  • Данный сервис генерирует случайную суперспособность и даёт её описание.

  • Генераторы мира
  • Генератор идей для сюжета
  • Генерирует готовую идею для сюжета.

  • Генератор ключевых слов для сюжета
  • Альтернативный генератор сюжета.

  • Неловкий момент
  • Генерирует курьез, произошедший с героем.

  • Неожиданный поворот
  • Резкий сюжетный поворот.

  • Генератор названий книг
  • Генерирует название книг, рассказов, историй и т.д.

  • Генератор названия континента
  • Генерирует название континента

  • Генератор названия вымышленной страны
  • Генерирует название континента

  • Генератор названия вымышленного города
  • Генерирует название вымышленного города.

  • Генератор описания страны
  • Генерирует описание вымышленной фэнтезийной страны.

  • Общие
  • Генератор случайных чисел
  • Настраиваемый генератор случайных чисел.

  • Генератор имён
  • Генерирует случайное имя. Имена в основном русские, но может попасться и что-то особенное.

  • Генератор фамилий
  • Генерирует случайную фамилию. Фамилии в основном русские.

  • Случайная дата
  • Генерирует случайную дату в интервале.

  • Случайное время
  • Генерирует случайное время в интервале.

  • Генератор стран
  • Генерирует название случайной страны.

  • Генератор русских городов
  • Генерирует название случайного русского города.

  • Игральные карты
  • Вытянуть одну или несколько карт из польностью настраиваемой колоды.

  • Бросить кубики
  • Бросить игральные кубики.

  • Монетка
  • Бросить монетку.

randomall.ru

ОС общего назначения. Генерация ОС — КиберПедия

Различают три типа ОС общего назначения: поддерживающие однопрограммный режим работы и диалоговый способ общения, обеспечивающие пакетную обработку задач в режиме мультипрограммирования и ОС разделения времени. 1. ОС общего назначения, поддерживающие однопрограммный режим работы и диалоговый способ общения включают в себя средства, обеспечивающие ввод и вывод инфы, управляют работой системных обрабатывающих программ — трансляторов, редакторов, предоставляют пользователю сведения о ходе выполнения задач, обеспечивают работу с библиотеками. Обычно такие ОС называют мониторными. Они не повышают производительности ЭВМ, но позволяют программисту вмешиваться в ход выполнения задания, что резко повышает производительность его работы, особенно на этапе отладки программ.

2.ОС общего назначения, обеспечивающие пакетную обработку задач в режиме мультипрограммирования применяются в ВС средней и большой производительности. В RAM ЭВМ одновременно находится несколько системных и пользовательских задач, и когда одна из них обрабатывается процессором, то для остальных осуществляются необходимые обмены с внешним устройством (ВУ).

Эффективность использования ВС при этом во многом зависит от состава пакета задач, подлежащих выполнению, так как могут возникать ситуации, когда все задачи находятся в состоянии ожидания и процессор. Эффективность работы пользователя при этом невысокая, так как в условиях пакетной обработки задач он не имеет возможности вмешиваться в процесс выполнения своей прои. Если для решения очередной задачи не хватает ресурсов, ОС должна принять одно из следующих решений:

—отобрать часть ресурсов у какой — либо другой задачи, выполнявшейся в данный момент и менее приоритетной;

—подождать, пока какая-нибудь из решаемых задач завершится и освободит требуемый ресурс;

—пропустить вне очереди ту задачу, чья очередь еще не подошла, но для выполнения которой ресурсов достаточно.

3. ОС разделения времени позволяют реализовать возможность повышения производительности труда пользователя за счет его доступа к своей задаче в процессе ее выполнения и повышения производительности ВС за счет мультипрограммирования. Режим разделения времени создает иллюзию одновременного доступа нескольких пользователей ко всем вычислительным ресурсам ВС. Каждый пользователь общается с системой так, как если бы ему одному принадлежали все вычислительные ресурсы: он может остановить выполнение своей задачи в нужном месте, просмотреть требуемые области RAM, с заданного места выполнить свою программу по командам и т.д. На самом же деле каждый пользователь получает для своей задачи достаточную зону RAM, процессор и прочие вычислительные ресурсы только в течение определенного и достаточно малого интервала времени, как уже говорилось выше — кванта.



Генерация ОС — процесс создания конкретного варианта ОС, наиболее полно учитывающего запросы возможных пользователей и конфигурацию ЭВМ в конкретной ситуации. ОС поставляются в виде дистрибутивных носителей, содержащих модули всех управляющих и обрабатывающих программ. В процессе генерации формируются ядро ОС — часть наиболее часто используемых управляющих модулей, постоянно присутствующих в оперативной памяти, и системные наборы данных. Процесс генерации ОС осуществляется с помощью специальной прои — генератора ОС. Затем решается вопрос о том, какие из всех возможных средств и составных частей следует включить в состав сгенерированной ОС. При этом уточняется, какие из модулей ОС будут резидентными, то есть будут постоянно присутствовать в RAM в составе ядра, а какие модули — транзитными, то есть постоянно будут находиться на жестком диске, а в RAM будут попадать по мере надобности. Следует помнить, что всякое перемещение модулей ОС между жестким диском и RAM, как и всякий обмен, осуществляется относительно медленно. Решение этого вопроса основывается на поиске наилучшего компромисса между быстродействием и размером ядра ОС, так как если все модули сделать резидентными, то быстродействие ОС окажется максимальным, но максимальным будет и размер RAM, занимаемой под ядро ОС. В противном случае мы проиграем в быстродействии, но сэкономим память. Поскольку ЭВМ используются в различной конфигурации (отличаются емкость RAM, количество внешних устройств и т.п.), необходимо при генерации перечислить весь состав технических средств вычислительного комплекса, внешних устройств. В результате можно сгенерировать вариант ОС, максимально учитывающий функциональное назначение и конфигурацию конкретной вычислительной системы.



cyberpedia.su

Синхронные генераторы серии ОС и ГСФ

Подробности
Категория: Электрические машины

Генераторы серии ОС имеют мощность 8, 16, 30 и 60 кВт и две модификации, которые, обеспечивают точность регулирования напряжения ±2 или ±5%.
Генераторы серии ОС выпускаются в исполнении М201 имеют несколько типоразмеров. Условное обозначение этих генераторов аналогично обозначению генератора ЕСС. Конструкция генератора бесстанинная. Пазы статора открытые, обмотка выполнена из готовых секций с изоляцией класса В из кремнийорганической резины. Ротор гребенчатый с демпферами, катушки ротора съемные. Статическая система возбуждения на полупроводниках для автоматического регулирования напряжения размещена непосредственно на генераторе.

Типоразмер генератора

Sh, кВ*А

Рн, кВт

Номинальный ток, А

КПД, %

ОС-51

5

4

12,55/7,22

80

ОС-52

10

8

25,10/14,45

82

ОС-71

20

16

50,20/28,9

86,8

ОС-72

37,5

30

94,1/54,1

89

ОС-91

75

60

188,2/108,2

90,5

ОС-92

125

100

314/180

91,5

ГСФ-100М

120

100

314/181

80

ГСФ-200

250

200

625/361

80

leg.co.ua

Основное электрооборудование и принципиальные схемы ДЭС



Синхронные генераторы

Генераторы с машинной системой возбуждения в качестве возбудителя имеют генератор постоянного тока, связанный с валом генератора текстропной (ременной) передачей или фланцем. Обычно возбудитель имеет мощность, равную 1,5-2,5% номинальной мощности генератора ДЭС.

Рис.1. Принципиальная схема генератора с машинной системой возбуждения.

На рис.1 изображена принципиальная электрическая схема генератора с машинной системой возбуждения. Схема состоит из генератора 1, возбудителя 2 и реостатов регулирования напряжения 3.

В станине статора в специальных пазах уложена обмотка статора 4, концы которой 20 выведены в коробку выводов генератора. Ротор генератора состоит из железного сердечника с намотанной на нем обмоткой возбуждения 5. Концы обмотки 5 выведены на контактные кольца 7 и через щеточную систему и провода 6 — в коробку выводов возбудителя 8.

Полюсы возбудителя представляют собой сердечники с намотанной на них обмоткой возбуждения 11 и имеют слабое остаточное намагничивание. Поэтому в межполюсном пространстве всегда имеется магнитное поле. Концы 10 и 12 обмотки 11 заведены в коробку выводов 8. При помощи токосъемных щеток с коллектора 21 снимается постоянное напряжение (выводы 9 и 13 возбудителя). При пуске двигатель (дизель) вращает вал генератора 1 с ротором и соединенный с ними якорь возбудителя. При этом обмотки якоря возбудителя пересекают магнитное поле, создаваемое полюсами возбудителя в межполюсном пространстве, и в них индуктируется переменная электродвижущая сила (ЭДС).

С помощью коллектора ЭДС преобразуется в напряжение постоянного тока, и по обмотке возбуждения возбудителя 11 пройдет ток, что вызовет в свою очередь усиление магнитного поля в межполюсном пространстве, и, следовательно, в обмотке якоря возбудителя начнет индуктироваться большая ЭДС. Этот процесс будет продолжаться до получения на зажимах возбудителя напряжения, обусловленного сопротивлением 14 в цепи обмотки возбуждения возбудителя. Обмотка возбуждения генератора 5, соединенная с обмоткой якоря возбудителя, является ее нагрузкой. При протекании тока по обмотке возбуждения генератора 5 создается магнитное поле, которое замыкается через сердечник (станину) статора. Ротор генератора вращается, магнитное поле пересекает неподвижную статорную обмотку 4 и индуктирует в ней переменную ЭДС, которая снимается с концов 20 в коробке выводов генератора.

С помощью реостатов 14, 15, 17 (в неавтоматическом режиме, контакт 18 замкнут) или, изменяя сопротивление угольного столба 19 (в автоматическом режиме, контакт 16 замкнут), можно регулировать напряжение на якоре возбудителя и тем самым изменять напряжение на выводах статорной обмотки генератора.

Генераторы имеют встроенные (ДГС) или выносные возбудители (ПС-93-4 и СГД). Машинный возбудитель усложняет конструкцию генератора, увеличивает его размеры и массу, кроме того, коллектор и щетки имеют повышенную повреждаемость, поэтому генераторы с машинным возбуждением заменяют генераторами со статической системой возбуждения.

Техническая характеристика генераторов с машинной системой возбуждения приведена в табл.1.

Таблица 1

Технические характеристики генераторов ДЭС с машинной системой возбуждения

Серия ДГС состоит из четырех типоразмеров: 81-4; 82-4; 91-4, 92-4. Первая цифра обозначает габарит (ВОСЬмой или девятый), вторая — длину (первая или вторая), третья — количество полюсов (четыре). Генераторы имеют две формы исполнения: М101 — на лапах с двумя одинаковыми подшипниковыми щитами, соединение с двигателем при помощи эластичной муфты или ременной передачи и М202 — на лапах с двумя подшипниковыми щитами, один из которых имеет фланец, соединение с двигателем только эластичной муфтой.

Все типоразмеры ДГС имеют одинаковое устройство, но отличаются размерами статора, ротора, диаметром корпуса, сечением и количеством витков провода, размерами пазов. Возбудители применяются типов ВС-13/7 и ВС-13/11, они отличаются длиной активных частей.

Статор 2 генератора ДГС-82-4/М201 (рис.2) состоит из чугунной литой станины, сердечника, набранного из листов электротехнической стали, и обмотки. В полузакрытые овальной формы пазы статора уложена катушечная двухслойная обмотка из круглого обмоточного провода. Обмотка удерживается в пазах клиньями.

Ротор генератора 3 состоит из цельнокованого вала, к средней часта которого привернуты полюсы, набранные из листовой стали. На изолированные полюсы намотаны катушки медного изолированного провода прямоугольного сечения. Концы обмотки ротора присоединены к двум контактным кольцам 10, расположенным внутри подшипникового щита. Контактные кольца изготовлены из меди и надеты на изолированную миканитом чугунную втулку. Узел контактных колец посажен на вал ротора.

Рис.2. Синхронный генератор ДГС-82-4/М201.

Подшипниковые щиты 1 и 4 чугунные. Для прохождения охлаждающего воздуха в щитах имеются окна, защищенные с боков и снизу предохранительными решетками Подшипники генератора закрыты крышками. Наружные крышки чугунные, внутренние стальные. Наружное кольцо роликоподшипника заключено в ступицу щита.

Для добавления смазки роликоподшипника у генератора исполнения М201 имеется маслоход, ввинченный в ступицу щита, у генератора исполнения М101 — два болта, ввинченных в наружную крышку щита. Смазку добавляют в подшипники через маслоход, ввинченный в капсулу подшипника, или отодвинув наружную крышку при снятом возбудителе.

Траверса контактных колец 10 укреплена на внутренней стороне капсулы и имеет на каждом пальце два латунных щеткодержателя с щетками ЭГ-4Э.

Для охлаждения отдельных узлов генератора предусмотрена аксиальная система вентиляции Центробежный вентилятор 11 укреплен на валу со стороны привода. Поток охлаждающего воздуха засасывается вентилятором по двум параллельным путям: окна переднего щита каналы между пакетом железа статора и станиной — пространство между лобовой частью обмотки статора и диском вентилятора, возбудитель — окна капсулы шарикоподшипника — междуполюсное пространство ротора.

Якорь 13 возбудителя ВС-13/7 5 посажен на выступающий конец вала генератора и закреплен болтом, коллектор 15 — на втулку якоря.

Волновая обмотка якоря 14 из круглого провода пропитывается изоляционным лаком лаком. Секции удерживаются в пазах при помощи бандажей из стальной проволоки или стеклобандажной ленты. Станина возбудителя 5 чугунная, а сердечники полюсов 12 собраны из листовой стали и изолированы.

Обмотки полюсов 17 из круглого провода намотаны на сердечник и пропитаны изоляционным лаком. Полюсы прикреплены к станине болтами.

Траверса коллектора 6 представляет собой металлическое кольцо, имеющее четыре пальца из пластмассы, на котором укреплено по два латунных щеткодержателя 16.

Генераторы имеют две коробки выводов: для выводов обмотки статора 8 и для выводов обмотки возбудителя и ротора 9. Клеммные коробки состоят из доски зажимов, чугунного корпуса и крышки.

В передвижных станциях применяется генератор ПС-93-4 мощностью 75 кВт (рис.3). Он имеет 9-й габарит, 3-ю габаритную длину и четыре полюса. Возбудитель размещается сверху, на корпусе генератора, что делает более удобной компоновку электростанции. Генератор соединяется с возбудителем типа ВС-13/9 с помощи клиновидных ремней.

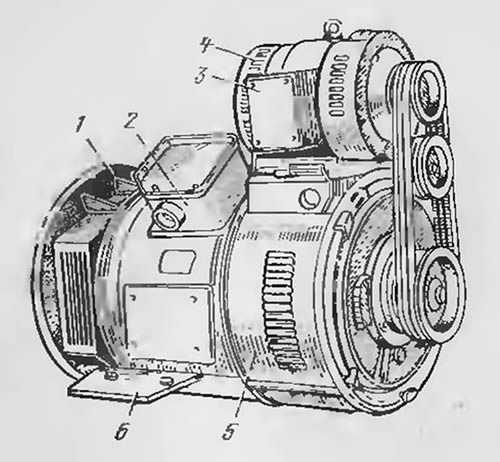

Рис.3. Генератор ПС-93-4 с возбудителем ВС-13/9.
1 — задний подшипниковый щит; 2 — коробка выводов генератора;
3 — коробка выводов возбудителя; 4 — корпус возбудителя; 5 — корпус генератора;
6 — боковые плоскости с отверстиями для крепления генератора.

Стальная станина статора имеет боковые плоскости 6 с отверстиями для крепления генератора. Сердечник набран из листов электротехнической стали и покрыт специальным лаком. Крепление сердечника к ребрам станины аналогично креплению ДГС, а пазы имеют прямоугольную открытую форму. В пазах укладывается обмотка статора из неизолированного провода прямоугольного сечения, изолированная слоями миканита и пропитанная компаундом. Пазы закрываются специальными гетинаксовыми клиньями. Выводы обмотки статора заведены в коробку выводов генератора.

Ротор генератора выполнен из стального вала, на котором укреплены полюсы, набранные из листовой стали. На изолированные полюсы намотаны катушки из медного провода, выводы которых присоединены к контактным кольцам.

Генератор охлаждается с помощью воздуха, который аксиальным вентилятором прогоняется между полюсам ротора и лобовыми частями статорной обмотки и выбрасывается наружу через окна в заднем подшипниковом щите.

Серия СГД имеет три типоразмера: 11, 12, 13 и обозначается СГД-13-42-12. Первые две цифры обозначают габарит генератора (11, 12, 13) , вторая группа цифр — длину активной части статора в сантиметрах (24, 36, 46 и т. д.), третья группа — число полюсов генератора (4, 10, 12). Генераторы большой мощности имеют обозначение, например, СГД-625-1500, где первая группа цифр обозначает мощность генератора в киловольт-амперах, а вторая — число оборотов генератора минуту.

Генераторы имеют одинаковое устройство и различаются только размерами, сечением проводов и количеством витков. С генераторами этой серии применяют возбудители серий ВС, П-70 (71, 72) и ВСМ-21/12. Возбудитель, установленный на корпусе генератора, соединяется с генератором текстропной передачей.

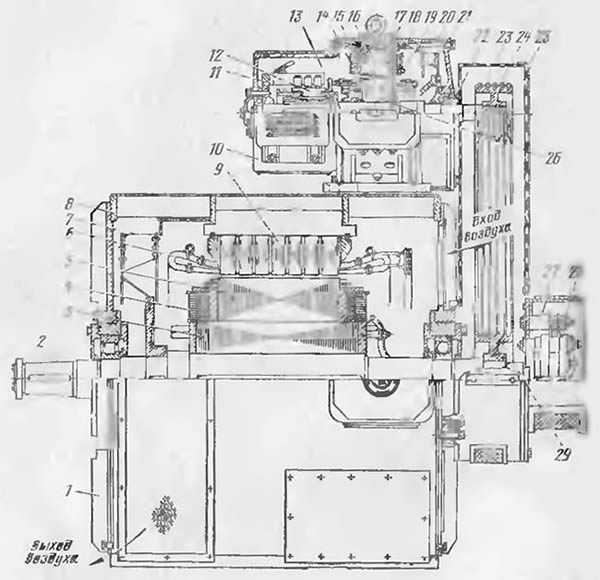

Рис.4. Синхронный генератор СГД-400-1000.

Статор генератора СГД-400-1000 (рис.4) имеет сварную стальную станину 8 с окнами для входа и выхода воздуха, рамы для подъема машины и два бруска для установки возбудителя. Сердечник статора 9 набран в пакеты из лакированных с обеих сторон колец, штампованных из листовой электротехнической стали толщиной 0,5 мм и имеющих прямоугольные пазы.

В пазы заложены двухслойная обмотка 6 из прямоугольной обмоточной меди. Витковая и корпусная изоляции выполнены из стекломикаленты. Закрывают пазы стеклотекстолитовые клинья.

Ротор генератора выполнен с явно выраженными полюсами, остов ротора 3 набран из штампованных листов стали и насажен на вал генератора 2. Обмотки полюсов 4, расположенные на изолированных сердечниках 5, изготовлены из неизолированной шинной меди и имеют изоляцию из асбестовой бумаги, покрываемой сверху лаком. Успокоительная обмотка состоит из медных стержней и расположена в башмаках полюсов. Выводы обмотки ротора с помощью кабеля присоединены к контактным кольцам 28.

Постоянный ток подается в обмотку ротора с помощью контактной траверсы с щетками 27.

Шкив генератора 29 с помощью клиноременной передачи 23 и шкива возбудителя 24 вращает вал возбудителя 13.

Центробежный вентилятор 7, закрепленный на втулке вала ротора, обеспечивает аксиально-радиальную вентиляцию генератора. Подшипниковые щиты 1 и кожух 25 закрывают корпус генератора.

Станина возбудителя типа П-70 15 выполнена сварной из листовой стали, на ней болтами укреплена магнитная система, состоящая из четырех главных и четырех добавочных полюсов. Сердечники главных полюсов 17 собраны из штампованных листов электротехнической стали и стянуты стальными заклепками в пакеты, сердечники добавочных полюсов 16 стальные, массивные. На сердечнике главных полюсов установлены катушки последовательной обмотки 19 и катушки шунтовой обмотки 18.

Катушка последовательной обмотки состоит из одного витка неизолированной ленточной меди, а катушка шунтовой обмотки изготовлена из прямоугольной меди. Обе катушки обмотаны снаружи стекломикалентой и пропитаны лаком. Катушки добавочных полюсов 14 также изготовлены из неизолированной ленточной меди, изолированы стекломиканитом и пропитаны лаком. На вал якоря возбудителя 13 насажен пакет якоря 26, состоящий из штампованных листов электротехнической стали и имеющий открытые пазы прямоугольной формы для укладки обмотки якоря. Обмотка якоря состоит из катушек, выполненных из прямоугольной меди, изолированных стекломикалентой, уложенных в открытые пазы железа якоря и закрепленных бандажами из стальной луженой проволоки.

Коллектор 12 собран из отдельных медных пластин, изолированных друг от друга прокладками из миканита, а выводные концы обмоток секции якоря впаяны в шлицы коллекторных пластин. Коллектор в собранном виде посажен на вал возбудителя. Над коллектором укреплены щетки, установленные в обоймы траверсы возбудителя 11. Подшипниковые щиты 10, 20 и крышка 22 крепятся к станине и закрывают возбудитель.

Вентиляция возбудителя аксиальная. Напор воздуха для вентиляции создается центробежным вентилятором возбудителя 21.

Генераторы со статической системой возбуждения.

В этих генераторах статическая система, состоящая из неподвижных элементов (силового трансформатора, выпрямителей и т.д.), преобразует переменный ток на выводах генератора в постоянный для питания обмотки возбуждения и регулирования напряжения генератора.

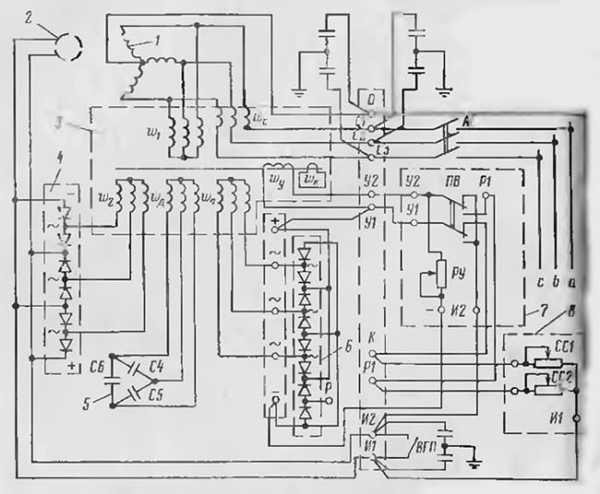

Рис.5. Принципиальная схема генератора со статической системой возбуждения.

Схема генератора со статической системой возбуждения (рис.5) состоит из обмоток статора 1, обмоток ротора 2 и статической системы возбуждения (блока возбуждения и блока управления). Блок возбуждения состоит из силового трансформатора 3, селеновых выпрямителей 4, блока конденсаторов 5 и силовых выпрямителей питания 6. Элементы блока возбуждения смонтированы на литом основании, которое крепится к станине генератора и закрывается сверху колпаком.

Блок управления 7 состоит из переключателей работы П5, резистора уставки напряжения РУ и отдельно стоящих резисторов для регулирования статизма 8. С помощью блоков 7 и 8, установленных на отдельном щите, управляют выходными параметрами генератора. Принцип работы генератора аналогичен работе генератора с машинной системой возбуждения, за исключением работы статической системы.

Для поддержания напряжения на выводах генератора неизменным при любой нагрузке необходимо, чтобы ток возбуждения генератора изменялся в соответствии со значением и характером его нагрузки. В статической системе возбуждения (рис.5) использован принцип фазового компаундирования. В обмотке W2 компаундирующего трансформатора 3 и селеновых выпрямителях происходит сложение и выпрямление двух составляющих тока возбуждения: от обмотки W1 пропорциональной напряжению генератора, и от обмотки Wc, пропорциональной току генератора, сдвинутых относительно друг друга под углом, зависящим от характера нагрузки (cosφ).

Система статического возбуждения автоматически обеспечивает изменение тока возбуждения при изменении значения и характера нагрузки генератора. Так как выпрямители 4 имеют нелинейное сопротивление, что не обеспечивает начального самовозбуждения, в системе предусмотрен резонансный контур, образованный емкостью Хс конденсаторов С4-С6, подключенных к обмотке Wд, и индуктивностью рассеяния XL первичной обмотки Wi. Специальным подбором параметров при частоте 50 Гц обеспечивают XL=Xc тогда ток возбуждения уже не будет зависеть от сопротивления выпрямителей 4 и обмотки возбуждения в процессе начального самовозбуждения.

Параметры трансформатора 3 обеспечивают стабильность напряжения генератора при cosφ от 0,4 до 1,0 с точностью ±5%.

Для более точной стабилизации напряжения (±3%) служит специальная обмотка управления Wy, в которую подается постоянный ток. При протекании постоянного тока по обмотке Wy образуется магнитный поток, который замыкается по сердечнику трансформатора 3. С изменением протекающего по обмотке Wy постоянного тока изменяется постоянный магнитный поток сердечника 3 и, следовательно, ток возбуждения генератора в обмотке W2. Так как обмотка Wy питается постоянным током от двух последовательно встречных источников: выпрямителя 4 (ток Iв пропорционален напряжению возбуждения генератора) и выпрямителя питания 6 через резистор РУ и сопротивление статизма СС1 (ток Iвп не зависит от нагрузки и неизменен для любого режима), то Iу=Iвп-(-Iв) и, следовательно, напряжение возбуждения генератора будет увеличиваться с ростом нагрузки.

При нагрузке с меньшим cosφ напряжение возбуждения возрастает больше, чем при нагрузках с большим cosφ, и, следовательно, ток подмагничивания трансформатора 3 (Iвп>Iв) при реактивных нагрузках генератора будет уменьшаться больше, чем при активных. Благодаря этому осуществляется коррекция параметров системы фазового компаундирования и достигается большая точность регулирования напряжения генератора по нагрузке, чем при неуправляемом варианте фазового компаундирования.

Уставку напряжения генератора регулируют резистором РУ, включенным последовательно в цепь обмотки Wy, а составляющую тока управления Iв можно корректировать резистором СС1.

Статическая система возбуждения обладает следующими достоинствами: отсутствием движущихся частей, высокой механической прочностью конструкций, надежностью и высокой точностью регулирования напряжения, небольшими эксплуатационными затратами.

Для начального возбуждения генераторы могут иметь резонансную систему с конденсаторами (генераторы типов ДГФ, ЕСС, ГСФ-100-БК, ОС, ГСС-104-4Б), или аккумуляторную батарею (ЕСС-5, ГСФ-100М, ГСФ-200), или генератор начального возбуждения (СГДС-11-46-4), или трансформатор напряжения (ЕСС-5). Принцип работы статической системы возбуждения одинаков для всех типов генераторов, за исключением схем начального возбуждения.

Техническая характеристика генераторов со статической системой возбуждения приведена в табл.2.

Таблица 2

Технические характеристики генератора ДЭС
со статической системой возбуждения

Серия ДГФ состоит из двух типоразмеров 82-4Б и 83-4Б (8-й габарит, 2-я или 3-я условная длина, четырехполюсный). Исполнение генераторов фланцевое, защищенное, с самовентиляцией, на двух щитовых подшипниках.

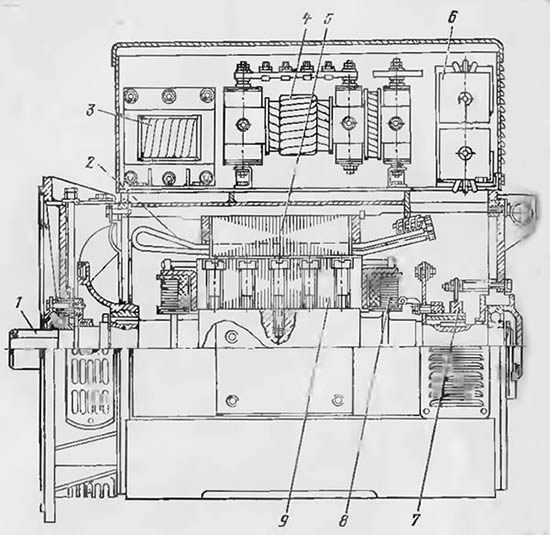

Рис.6. Синхронный генератор ДГФ-82-4Б.

Генератор ДГФ-82-4Б (рис.6) состоит из статора, ротора, системы возбуждения и двух подшипниковых щитов.

Статор состоит из чугунной станины на двух лапах, сердечника 5 и обмотки 2, ротор генератора — из вала 1, сердечника 9 с обмоткой возбуждения 8, контактных колец 7. Сердечник ротора собирается из листов электротехнической стали, а обмотка ротора намотана прямоугольными проводами. Катушки полюсов соединяются между собой последовательно. Ротор уравновешивается креплением балансировочных грузов к балансировочному кольцу с одной стороны и к воронке вентилятора — с другой.

Задний щит фланцевый, литой, чугунный, имеет два окна, закрытых съемными заглушками (через них открывается доступ к крышке роликоподшипника для его осмотра и пополнения смазки). Система статического возбуждения (3, 4, 6) установлена в верхней части генератора отдельным блоком и закрыта крышкой.

Серия ЕСС состоит из двух модификаций. У генераторов модификации ЕСС точность регулирования напряжения ±2%, что обеспечивает надежную параллельную работу. Генераторы модификации ЕСС-5 имеют упрощенную схему автоматического регулирования и точность регулирования напряжения ±5%, недостаточную для надежной параллельной работы.

У генераторов ЕСС в исполнении MI01 оба подшипниковых щита одинаковы, а в исполнении М201 один из подшипниковых щитов имеет фланец и допускает соединение с двигателем только эластичной муфтой. Генераторы серии ЕСС-5 выпускают только исполнения М101. Серии ЕСС и ЕСС-5 имеют несколько типоразмеров. Например, обозначение ЕСС-82-4/М101 расшифровывается: генератор серии ЕСС, 8-го габарита, 2-й длины, четырехполюсный, на лапах с двумя подшипниковыми щитами.

Генератор ЕСС устроен аналогично генератору ДГФ, а генераторы серии ЕСС-5 имеют кроме основной обмотки статора еще и дополнительную трехфазную обмотку, которая вкладывается в полузакрытые пазы статора и служит для питания схемы возбуждения.

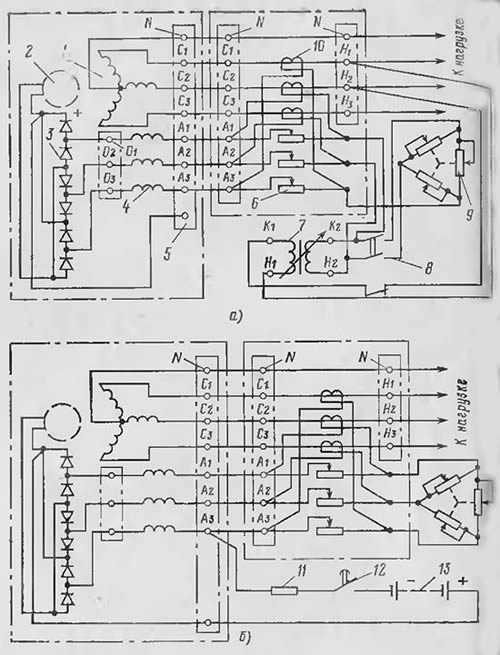

Рис.7. Принципиальная схема генератора ЕСС-5 с начальным возбуждением.

При пуске генератора ЕСС-5 (рис.7) за счет остаточного магнетизма в полюсах ротора 2 в основной 1 и дополнительной 4 обмотках, выведенных на доску зажимов 5, индуктируется ЭДС. Значение ЭДС дополнительной обмотки оказывается недостаточным для открытия выпрямителей 3 и самовозбуждения генератора. Поэтому для обеспечения начального возбуждения применяют два способа.

От аккумуляторной батареи 6-24 В (рис.7,б) подается кратковременный импульс постоянного тока на обмотку ротора. Импульс подается кнопкой 12 через токоограничивающий резистор 11 от источника постоянного тока 13.

От трансформатора начального возбуждения 7 (рис.7,а) через выключатель 8 подается остаточная ЭДС основной обмотки, которая, складываясь с ЭДС дополнительной обмотки, открывает выпрямители 3 и возбуждает генератор. Регулирование напряжения осуществляется с помощью стабилизирующего устройства, состоящего из компаундирующих трансформаторов 10, резисторов 6 и реостатов уставки 9.

Когда ток нагрузки генератора проходит по первичным обмоткам трансформатора 10, то в его вторичной обмотке индуктируется ЭДС, которая вызывает протекание тока по вторичным обмоткам трансформатора 10 и резисторам 6. Резистор 6 включен последовательно в цепь дополнительной обмотки возбуждения 4. Электродвижущая сила, создаваемая на резисторе 6 током нагрузки, и ЭДС дополнительной обмотки геометрически суммируются и вызывают в обмотке возбуждения увеличение тока.

Следовательно, этот ток будет пропорционален току нагрузки генератора и позволит поддерживать напряжение на выводах генератора постоянным. Реостат уставки 9 позволяет изменять напряжение генератора в пределах ±5% номинального значения.

Генераторы серии ГСФ имеют мощность 100 и 200 кВт, исполнение фланцевое, защищенное, на двух щитовых подшипниках, соединение с двигателем с помощью муфты и фланцевого подшипникового щита.

Устройство и принцип работы генератора ГСФ и генератора ДГФ аналогичны. Начальное возбуждение у генераторов ГСФ-200 и ГСФ-100М осуществляется подачей импульса постоянного тока от аккумуляторной батареи; начальное возбуждение генератора ГСФ-100 БК осуществляется с помощью резонансной системы с конденсаторами.

Генераторы серии ОС имеют мощность 8, 16, 30 и 60 кВт и две модификации, которые обеспечивают точность регулирования напряжения ±2 или ±5%.

Генераторы серии ОС выпускаются в исполнении M201 имеют несколько типоразмеров. Условное обозначение этих генераторов аналогично обозначению генератора ЕСС. Конструкция генератора бесстанинная. Пазы статора открытые, обмотка выполнена из готовых секций с изоляцией класса В из кремнийорганической резины. Ротор гребенчатый с демпферами, катушки ротора съемные. Статическая система возбуждения на полупроводниках для автоматического регулирования напряжения размещена непосредственно на генераторе.

В ДЭС используется только четырехполюсный генератор ГСС-104-4Б 10-го габарита и 4-й габаритной длины.

Исполнение генератора брызгозащищенное, с самовентиляцией, на двух щитовых подшипниках. Генератор сопрягается с приводным двигателем эластичной муфтой. Устройство и принцип действия этого генератора аналогичны устройству и принципу действия генератора.

Серия СГДС имеет устройство, аналогичное устройству генератора СГД, но обмотка возбуждения питается от статической системы самовозбуждения, состоящей из трансформаторов фазового компаундирование блока силовых выпрямителей, отдельного выпрямителя и генератора начального возбуждения Работа системы возбуждения этого генератора аналогична работе статической системы возбуждения других генераторов.



www.gigavat.com

0 comments on “Генератор ос – Генератор внешности персонажа | RandomAll

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
