Настроечный телевизионный сигнал — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 марта 2018; проверки требуют 7 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 марта 2018; проверки требуют 7 правок.

Настроечный телевизионный сигнал — это специальный тип телевизионного сигнала, служащий стандартной мерой при настройке телевизионных приёмников. Сигналы генерируются или телецентрами в технологических паузах вещания, или портативными генераторами сигнала.

Большинство операций по настройке аналоговых телевизоров выполняют именно с помощью простых сигналов.

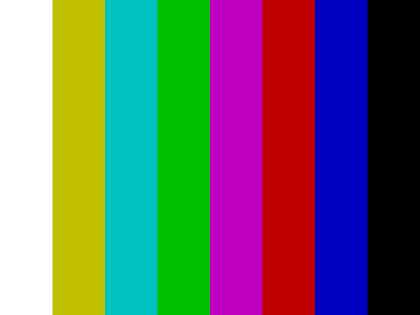

Вертикальные цветные полосы[править | править код]

Сигнал «вертикальные цветные полосы» является в настоящее время основным сигналом для настройки большинства узлов аналоговых телевизоров. Большинство напряжений и осциллограмм на принципиальных схемах телевизоров приводятся именно при условии подачи на вход сигнала «вертикальные цветные полосы».

В сигнале «вертикальные цветные полосы» 8 полос:

Белая
Жёлтая
Голубая
Зелёная
Пурпурная
Красная
Синяя
Чёрная

Сигнал формируется из трёх цветовых компонентов — красной, зелёной и синей, каждая из которых имеет два состояния — нулевая яркость и 75 % яркость.

Существует также разновидность сигнала «вертикальных цветных полос» с девятью полосами (дополнительная белая полоса справа после черной), менее употреблявшаяся в отличие от первого.

Горизонтальные цветные полосы[править | править код]

Сетчатое поле[править | править код]

Сетка из горизонтальных и вертикальных белых линий на чёрном поле. Число линий сетки в обоих направлениях может меняться в широких пределах. Этим сигналом проверяют и настраивают центровку изображения, геометрические и нелинейные искажения растра, статическое и динамическое сведение.

Шахматное поле[править | править код]

Назначение сигнала аналогично сетчатому полю. Оба бывают только двух градаций яркости — минимальной и максимальной. Генератор сигнала шахматного поля несложно собрать даже на аналоговых элементах.

Серая шкала[править | править код]

Десять вертикальных полос, яркость которых возрастает от левого края к правому. В нижней части кадра присутствуют два прямоугольника с яркостью в 15 и 100 % белой полосы. Сигнал используется для проверки воспроизведения градаций серого цвета при приёме чёрно-белого сигнала и баланса белого цвета при приёме цветного сигнала.

Сигналы цветных полей[править | править код]

Красное поле, зелёное поле и синее поле — тестовые сигналы, заполняющие весь экран телевизора указанным цветом. Служат для оценки и регулировки чистоты цвета.

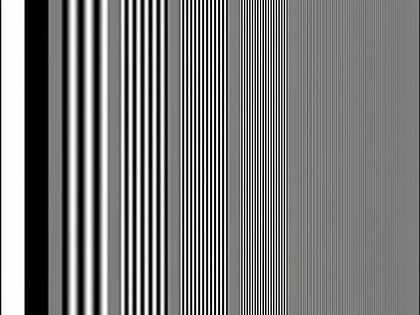

«Пачки» синусоидальных сигналов[править | править код]

На вход подаются «пачки» из синусоидальных сигналов различной частоты. Служит для оценки частотного отклика тракта.

Позволяют произвести комплексную проверку и настройку телевизора с помощью одного изображения. Изображения таблиц на заре телевидения отпечатывались в типографии и снимались с помощью специального проектора. Для этой же цели часто использовалась специальная передающая трубка — моноскоп, изображение на которой было сформировано на специальной пластине-мишени и считывалось электронным лучом. С наступлением эры цветного ТВ таблицы стали генерировать электронным способом. Примеры:

УЭИТ — универсальная электронная испытательная таблица
Philips PM5544 — наиболее распространенная в Европе таблица
Таблица Telefunken FuBK
Самая первая настроечная таблица — для механического телевидения
Знакомая старшему поколению телезрителей таблица ТИТ-0249бис
Таблица первого платного ТВ KS2XBS Phonevision
Таблица SMPTE применяется обычно для телевизионных каналов стандарта NTSC
Таблица телевидения Нидерландов, используемая с 1978 по 1988 годы

В настоящее время на рынке преобладают телевизоры на жидкокристаллических экранах, которые являются полностью или почти полностью цифровыми, даже если и работают с аналоговым входным сигналом. Жидкокристаллический экран совершенно фокусировки изображения, геометрических искажений, чистоты цвета, сведения лучей. Такие телевизоры обычно либо налаживаются на заводе при помощи цифровых логических анализаторов сигнала, либо, чаще всего, налаживается некий образец, затем налаживается технология производства серийного изделия. Само серийное изделие, ввиду специфики работы цифровых устройств, производится уже только с минимально необходимым контролем по приборам. Остальной контроль происходит преимущественно по визуальным таблицам. Всё это, вкупе с низкой потребностью в ремонте (изделие работает долго и надёжно, а если отказывает, то порой его выгоднее заменить на новое, чем ремонтировать), отвело простые настроечные сигналы на задний план. В настоящее время применяются в основном комплексные настроечные сигналы — настроечные таблицы.

Настроечный телевизионный сигнал на жидкокристаллическом телевизоре отображается, как правило, во время профилактики на телеканалах

ru.wikipedia.org

Генератор цветов пряжи при вязании.: elenawal — LiveJournal

Автор — Рязаночка77. Это цитата этого сообщения

Генератор цветов пряжи при вязании.
Генератор цветов пряжи при вязании позволяет получить представление о том, как будут сочетаться цветовые полосы в готовом изделии.
Операции по порядку:
1 Выбрать цвет пряжи (минимум два)
Поставить галочку в квадратике..

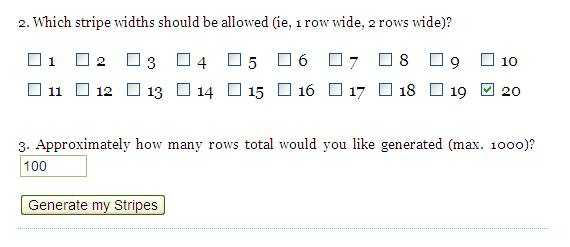

2. Ширина полос (указать кол — во рядов). Я выбрала «3»
3. Количество рядов (не более 1000). Я выбрала «100»
Жмем на кнопочку. Появляется картина с цветными полосами.

4. Выбираю «20» и «100».

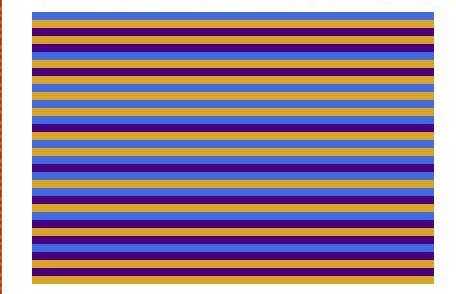

5. Получается вот эта картина.

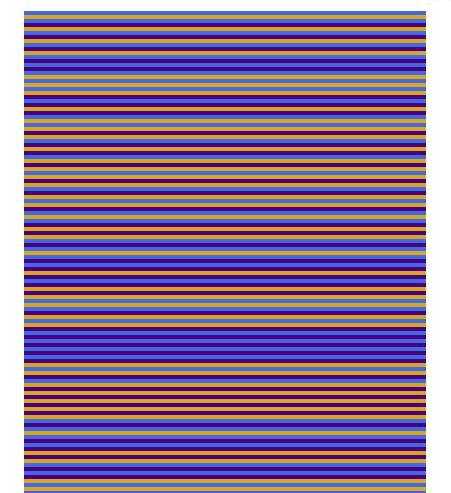

6. А если выбрать 1 полосу и «200», то получается эта картина.
Удачи вам в сочетании цветов пряжи! 🙂
Источник

Оригинал записи и комментарии на LiveInternet.ru

elenawal.livejournal.com

Генератор цветовых сочетаний | Творим ТУТ — Вязание крючком, обучение. мастер-классы

Генератор цветовых сочетаний

Начиная новый проект каждая рукодельница всегда продумывает цветовую гамму. И вот тут-то и начинаются первые «муки творчества». Всегда проще пойти по уже готовому пути и пользоваться готовыми схемами и описаниями, в которых мастера делятся не только тонкостями создания работы, но и дают точные перечень используемых материалов. Но, многие рукодельницы привносят что-то свое и в этом случае самое первое изменение — это выбор цвета. Продумывая эскиз будущего изделия мы отталкиваемся от предпочтительной цветовой гаммы. Может наш шедевр будет в зеленой гамме, а может в розовой. На меня каждый раз, когда я рисую схемы или планирую новую работу, прямо этакий ступор нападает)) И если я продумываю ниточный проект (вязалку или вышивку), то еще не так все запущено, а вот бисер… Все бисерщицы прекрасно знают, что эти стеклянные бусинки в пакетике, или насыпанные кучкой на листочек, или в готовом изделии — это три огромные разницы)) Конечно, есть мастера, у которых подбор цвета не вызывает проблем, но что делать таким как я, у которых, как я говорю, монохромное мышление?

Ползая по сети наткнулась на несколько полезных сервисов по подбору цветовых сочетаний. Хочу поделиться этими сайтами с Вами, надеюсь, что эти сервисы помогут и Вам.

Многие видели такие картинки

Есть сайт, где такие готовые цветовые палитры выложены во множестве вариантов. Любую картинку можно сохранить к себе на компьютер.

Еще нашла сайт, который генерирует такие палитры из изображения. Конечно, в интернете такой сайт не единственный, но мне понравился именно этот. Он абсолютно прост в работе. Просто загружаете фотографию и пользуетесь готовой палитрой. Можно скачать созданную палитру как готовый набор для фотошоп, а можно сделать скрин экрана и сохранить свою, только что созданную палитру, в виде обычной фотографии. Ссылочка на он-лайн генератор. Нажимаете и пользуйтесь на здоровье))

И третий ну о-о-очень полезный сервис — Цветовой круг он-лайн. Еще один очень полезный сервис. Если не хотите создавать палитру из понравившейся фотографии, а просто подобрать сочетающиеся цвета, то этот сервис просто не заменим. Классная штука! Играться можно очень долго))

Интересные статьи

tvorimtut.ru

Персональный сайт — Как сделать малогабаритный генератор телевизионных сигналов.

Генератор Испытательных Телевизионных Сигналов (ГИТС) необходим для ремонта проверки и регулировки параметров телевизоров.

Применение современных микроконтроллеров позволило значительно сократить количество деталей, уменьшить потребление и габариты устройства.В предлагаемом приборе для формирования сигналов используется всего две микросхемы.

Предлагаемый ГИТС формирует десять сигналов.

— Горизонтальные цветные полосы.
— Вертикальные цветные полосы.
— Чёрное поле.
— Белое поле.
— Синее поле.
— Красное поле.
— Зелёное поле.
— Шахматное поле.
— Совмещённый сигнал сетки и точек.
— Сигнал для центровки растра.

Сигналы соответствуют основным параметрам системы вещательного

телевидения. [1]

Развёртка через строчная.
Число периодов строк в периоде кадров — 625.
Число периодов полей в периоде кадров — 2.
Номинальная частота кадров — 25 Гц.
Номинальная частота полей — 50 Гц.
Формат 4:3. · Частота строк — 15625 Гц.
Длительность синхронизирующего импульса строк — 4,8 мкс.
Длительность гасящего импульса полей -1612 мкс.
Длительность гасящего импульса строк -12 мкс.
Длительность уравнивающих импульсов — 2,4мкс.

Все выше перечисленные параметры, а также управление генератором реализовано программно на микроконтроллере фирмы MICROCHIP PIC16F84 [2].

Микроконтроллеры семейства PIC16F84 объединяют все передовые технологии микроконтроллеров. Позволяют осуществлять многократное электрически перепрограммирование, минимальное энергопотребление, высокую производительность, мощную RISC архитектуру. Широкие возможности и низкая стоимость сделали их хорошим выбором для инженерных решений.

Схема модуля формирователя сигналов синхронизации и основных цветов показана на рис1.

Выводы порта В микроконтроллера DD1 (RB1-RB6) используются для подключения 9-кнопочной клавиатуры, RB1-RB3 запрограммированы на вывод данных, RB4-RB6 — на ввод. Вывод RB0 запрограммирован как выход сигналов синхронизации. RA0, RA1, RA2 — Выходы сигналов основных цветов: синего, красного, зелёного соответственно. RA3 используется для формирования сигналов 100% -ной амплитудной яркостью при формировании уровня белого, 75% -ной амплитудной яркостью и 100%-ной насыщенностью при формировании цветов. Выходы (входы) RA0-RA3 порта А имеют уровни TTL (5V.). В таблице 1 приведено состояние логических уровней на выводах RA0-RA3 при формировании испытательного сигнала вертикальных цветных полос.

Таблица 1.

Цветные Полосы.	RA0 (B)	RA1(R)	RA2(G)	RA3(Y)
1. Белый	1	1	1	1
2. Жёлтый	0	1	1	0
3. Голубой	1	0	1	0
4. Зелёный	0	0	1	0
5. Пурпурный	1	1	0	0
6. Красный	0	1	0	0
7. Синий	1	0	0	0
8. Чёрный	0	0	0	0

На элементах R1,R2,VD1,C4 выполнен узел внешнего сброса микроконтроллера при включении питания. Добавив резисторную матрицу Рис 2. можно получить чёрно-белый видео сигнал. В принципе такого генератора вполне достаточно для проверки, ремонта развёртывающих устройств телевизора, регулировки геометрических искажений растра, регулировки сведения, регулировки баланса цвета, контроля прохождения сигнала по цепям телевизора. Кроме того, многие современные телевизоры не имеют каких-либо регулировок в блоке обработки цвета кроме регулировки баланса цвета. Поэтому цветные испытательные сигналы требуются не часто.

Ток потребления этого варианта генератора в зависимости от формируемого сигнала:

Но если требуется более функциональный прибор, с формированием цветного сигнала необходим кодер основных сигналов RGB в полный телевизионный сигнал. Поскольку в нашем регионе (Латвия) телевизионное вещание ведётся в стандарте PAL, то рассматривались кодеры только этого стандарта. Из доступных на рынке микросхем кодеров PAL (MC13077,MC1377,CXA1145) была выбрана CXA1145 из соображения наиболее простого изготовления кодера (на изготовление кодера ушло десять минут). В мастерской по ремонту игровых приставок была куплена неисправная плата от игровой приставки Sega MegaDriwe и от платы отрезана (ножницами для металла) часть кодера фото 1.


Фото 1.	Фото2.

Схема генератора вместе с кодером PAL на Рис 3.

Амплитуда входных сигналов RGB (выводы 2,3,4) микросхемы CXA1145 должна быть один вольт. Делители на резисторах R3-R11 необходимы для согласования уровней TTL с входными уровнями кодера. Сигнал синхронизации поступает на вывод 10 и имеет амплитуду 5V. Позиционные обозначения компонентов на схеме Рис.3 соответствуют обозначениям элементов на печатной плате кодера приставки SEGA MD2. Полный телевизионный сигнал PAL стандарта снимается с 20-го вывода микросхемы кодера. Выходные сигналы R0,G0,B0 выводы 23,22,21 можно использовать для подключения к европейскому разъёму «SCART». К сожалению, более подробного описания микросхемы CXA1145 найти не удалось. Так как не все телевизоры имеют входы видео сигнала, желательно иметь возможность подключения генератора к телевизору через гнездо для подключения антенны. Для этого понадобится радиочастотный модулятор. Проще всего использовать модулятор от приставки SEGA или других игровых приставок, но качество работы таких модуляторов не очень хорошее. Более качественные модуляторы у видео магнитофонов и спутниковых тюнеров. Автор использовал модулятор от видео плеера SONY фото 2. Хорошо, если удастся найти модулятор с переключением стандарта звука B/G D/K. Это позволит (добавив НЧ генератор 1кГц) настраивать канал звука с разными поднесущими частоты звукового сопровождения (5.5/6.5).

Прошивка микроконтроллера файл Gp_txt.zip.

Схема программатора prg4.gif. Программу для записи микроконтроллера можно получить на сайте: http://www.ic-prog.com/index1.htm

При программировании кристалла следует установить:

OSC = HS
WDT = OFF
PWRTE = OFF
CP = OFF

Фотографии конструкции и внешнего вида прибора. Размеры корпуса 150х80х33 мм.

При необходимости к генератору может быть подключен формирователь сигналов ТЕЛЕТЕКСТА . Подробнее

Вариант печатной платы, которую можно взять за основу при самостоятельном изготовлении кодера на CXA1145. Фаил 71кб. pcb.zip

Литература:

Индивидуальные видео средства. Под редакцией С.А. Седова КИЕВ НАУКОВА ДУМКА 1990 752с.
Однокристальные микроконтроллеры MICROCHIP: PIC16F8X. /Пер. С англ. А.Н.Владимирова. — Рига; ORMIX, 1996. — 120c.

По просьбам посетителей сайта выкладываю новую версию прошивки микроконтроллера генератора испытательных сигналов. В отличие от предыдущей версии, выбор необходимого испытательного сигнала осуществляется двумя клавишами: «паттерн + » и «паттерн — «. Сканирование клавиш происходит в фоне основной программы формирования испытательного сигнала (многозадачный режим ). Поэтому при переключении паттернов не происходит срыва синхронизации. Испытательные сигналы переключаются в следующей последовательности:

1. Сигнал для центровки растра. >>> 2. Совмещённый сигнал сетки и точек. >>> 3. Шахматное поле.>>> 4.Горизонтальные цветные полосы.>>> 5. Вертикальные цветные полосы. >>> 6. Красное поле.>>> 7. Зелёное поле. >>> 8. Синее поле. >>> 9. Белое поле. >>> 10.Чёрное поле.

Схема подключения клавиш.

Прошивка: gp3key.zip

В раздел файлы добавил прошивки под контроллер PIC16F628.
