Кабели для групповых линий
Как видно из приведенной таблицы, кабель ВВГнг запретили прокладывать в жилых и общественных зданиях. Это вызвано тем, что при его нахождении в зоне открытого огня, он выделяет много высокотоксичных веществ.
ГОСТ Р 53769-2010 содержит общие технические условия на кабели, определяет основные технические характеристики кабелей, правила приемки, методы контроля.
Знание ГОСТ 30244-94 необходимо для понимания классификации строительных материалов по группам горючести: НГ, Г1, Г2, Г3 и Г4.
СП 31-110-2003 определяет способ прокладки кабелей в зависимости от группы горючести материалов строительных конструкций, по которым прокладываются кабели. Правильно выбрать способ прокладки кабелей можно только после изучения сертификатов пожарной безопасности всех строительных материалов, в которых должна быть указана группа горючести.
Сейчас на стройках при отделке помещений часто можно увидеть импортные строительные материалы, не сертифицированные в России. При использовании таких материалов могут возникнуть большие проблемы при сдаче объекта в эксплуатацию. А при проектировании электропроводки проектировщик не может однозначно определиться со способом прокладки кабелей при отсутствии сертификатов на отделочные и строительные материалы. В результате в проекте могут быть допущены ошибки.
В плане выбора типа исполнения кабелей СП 31-110-2003 потерял актуальность (исполнение кабелей подбираем по ГОСТ Р 53315-2009), поэтому до внесения соответствующих изменений в СП 31-110-2003 пользоваться им будем только для выбора способа прокладки кабелей.
Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:
— за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1, электропроводки выполнять кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах;
— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2, Г3 электропроводки выполнять кабелями в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;
— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;
— электропроводка должна быть сменяемой.
Локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок. В случае необходимости требуемые толщины стенок стальной трубы можно найти в Таблице 14.1 СП 31-110-2003.
В зданиях со строительными конструкциями, выполненными из негорючих (НГ) и слабогорючих материалов (группа Г1), допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций.
В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается: скрытая прокладка под штукатуркой кабелей сечением не более 6 мм2 по намету штукатурки.
ПУЭ определяет общие требования и принципы организации электромонтажных работ.
Часто бывает так, что электромонтажные работы выполняются по проекту, который был выполнен несколько лет назад. В таких случаях будет не лишним выяснить, не было ли изменений в нормативных требованиях по предусмотренным в проекте кабелям.
10 февраля 2013 г.
К ОГЛАВЛЕНИЮ
electromontaj-proekt.ru
групповая прокладка — это… Что такое групповая прокладка?
- групповая прокладка
3.5 групповая прокладка: Ряд кабелей с расстоянием по воздуху в свету между ними не более 300 мм.
Смотри также родственные термины:
3.1.2 групповая прокладка (с позиций пожарной опасности) : Ряд кабелей с расстоянием по воздуху в свету между ними не более 300 мм.
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
- Групповая полоса частот
- групповая прокладка (с позиций пожарной опасности)
Смотреть что такое «групповая прокладка» в других словарях:
групповая прокладка (с позиций пожарной опасности) — 3.1.2 групповая прокладка (с позиций пожарной опасности) : Ряд кабелей с расстоянием по воздуху в свету между ними не более 300 мм. Источник: СТО 70238424.29.240.20.010 2011: Силовые кабельные линии напряжением 110 500 кВ. Условия создания. Нормы … Словарь-справочник терминов нормативно-технической документации
Прокладка кабеля групповая — Групповая прокладка: ряд кабелей с расстоянием по воздуху в свету между ними не более 300 мм… Источник: ГОСТ Р 53315 2009. Кабельные изделия. Требования пожарной безопасности (утв. Приказом Ростехрегулирования от 18.02.2009 N 91 ст) … Официальная терминология
ГОСТ Р 53315-2009: Кабельные изделия. Требования пожарной безопасности — Терминология ГОСТ Р 53315 2009: Кабельные изделия. Требования пожарной безопасности оригинал документа: 3.5 групповая прокладка: Ряд кабелей с расстоянием по воздуху в свету между ними не более 300 мм. Определения термина из разных документов:… … Словарь-справочник терминов нормативно-технической документации
СТО 70238424.29.240.20.010-2011: Силовые кабельные линии напряжением 110 — 500 кВ. Условия создания. Нормы и требования — Терминология СТО 70238424.29.240.20.010 2011: Силовые кабельные линии напряжением 110 500 кВ. Условия создания. Нормы и требования: 3.1.1 грозовые перенапряжения : Перенапряжения, возникающие в результате воздействия на электрическую установку… … Словарь-справочник терминов нормативно-технической документации
Кабель — Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей … Википедия
ГОСТ 17527-2003: Упаковка. Термины и определения — Терминология ГОСТ 17527 2003: Упаковка. Термины и определения оригинал документа: 96 амортизатор: Вспомогательное упаковочное средство, предохраняющее продукцию в таре от механических воздействий Определения термина из разных документов:… … Словарь-справочник терминов нормативно-технической документации
поилка — Схема индивидуальной автопоилки для свиней: 1 поильная чаша; 2 крышка клапана; 3 седло клапана; 4 клапан; 5 прокладка уплотнительная; 6 стакан; 7 амортизатор; 8 регулировочный болт нажимного … Сельское хозяйство. Большой энциклопедический словарь
ГОСТ Р ИСО 5577-2009: Контроль неразрушающий. Ультразвуковой контроль. Словарь — Терминология ГОСТ Р ИСО 5577 2009: Контроль неразрушающий. Ультразвуковой контроль. Словарь оригинал документа: 2.8.2 автоматическое сканирование: Перемещение преобразователя по поверхности ввода, реализованное механическими средствами.… … Словарь-справочник терминов нормативно-технической документации
SolidWorks — Тип САПР Разработчик SolidWorks Corporation Операционная система Windows Последняя версия 2013 SP1 (ноябрь 2012) Лицензия … Википедия
ПОИЛКА — автоматическая (автопоилка), автоматически действующее устройство для поения с. х. ж ных, позволяющее им получать воду в любое время суток и в нужном кол ве. Различают П. индивидуальные и групповые. Индивидуальные П. применяют для поения кр. рог … Сельско-хозяйственный энциклопедический словарь
normative_reference_dictionary.academic.ru
Одиночная прокладка кабеля
Одиночная прокладка кабеля
Одиночная прокладка кабеля
В чём заключаются особенности одиночной прокладки кабеля
Одиночную прокладку кабеля от группового способа отличить очень легко. Если расстояние по воздуху между проложенными кабелями более 30 сантиметров, то речь идёт об одиночном варианте, если это расстояние меньше, – это групповой способ прокладки кабеля. Одиночная прокладка кабеля широко применяется в самых разных инженерных сооружениях, в том числе и когда дело касается монтажа за пределами помещений. Это возможно при надлежащем соблюдении определённых условий эксплуатации, предполагающих защиту от воздействия атмосферных явлений.
Прокладка кабелей представляет собой весьма непростой со всех точек зрения процесс, поэтому к его выполнению следует подходить со всей тщательностью и особым вниманием. Ведь от качества выполненного электромонтажа напрямую зависит работоспособность электросетей, надёжность и эффективность их эксплуатации, а также такой важный показатель как безопасность для имущества и человека. Поэтому при монтаже и ремонте кабельных линий крайне важно сделать правильный выбор в пользу исполнителя электромонтажных работ. Поручать такое важное и очень ответственное дело следует только специалистам, обладающим высокой квалификацией, которые имеют для этого все необходимые разрешительные документы и допуски, а также большой и успешный опыт проведения работ.
Особенности групповой прокладки кабелей
В отличие от одиночной прокладки кабелей, к групповому способу предъявляются более серьёзные требования в плане пожарной безопасности. Каждый из кабелей получает свой индекс пожарной безопасности от 1 до 4, что подразумевает предел распространения горения кабеля (чем выше – тем устойчивее). Учитывать ещё необходимо огнестойкий предел кабеля (от 1 до 8), то есть то время, в течение которого сохраняется работоспособность кабельной линии при оказании на неё воздействия огня.
При выполнении монтажных работ по групповой прокладке кабелей в производственной сфере нужно учитывать больше нюансов, чем в жилом секторе. К числу ключевых и наиболее значимых можно отнести уровень содержания различных агрессивных веществ, условия работы под воздействием высоких температур и уровень применяемой нагрузки и мощностей.
Вообще же нюансов и тонкостей существует довольно много, учесть их все необходимо ещё на стадии создания проекта электроснабжения, чтобы потом не пришлось сталкиваться с серьёзными проблемами при сдаче объекта в эксплуатацию. В частности это может касаться такого, казалось бы, простого вопроса как выбор марки и производителя кабеля.
Всё дело в том, что далеко не все даже самые качественные кабели иностранного производства имеют сертификацию в России и это может стать серьёзной проблемой.
Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.
Дата публикации:15.05.2015
energy-systems.ru
Кабели для групповых линий — Все об электромонтаже и проектировании
Как видно из приведенной таблицы, кабель ВВГнг запретили прокладывать в жилых и общественных зданиях. Это вызвано тем, что при его нахождении в зоне открытого огня, он выделяет много высокотоксичных веществ.
ГОСТ Р 53769-2010 содержит общие технические условия на кабели, определяет основные технические характеристики кабелей, правила приемки, методы контроля.
Знание ГОСТ 30244-94 необходимо для понимания классификации строительных материалов по группам горючести: НГ, Г1, Г2, Г3 и Г4.
СП 31-110-2003 определяет способ прокладки кабелей в зависимости от группы горючести материалов строительных конструкций, по которым прокладываются кабели. Правильно выбрать способ прокладки кабелей можно только после изучения сертификатов пожарной безопасности всех строительных материалов, в которых должна быть указана группа горючести.
Сейчас на стройках при отделке помещений часто можно увидеть импортные строительные материалы, не сертифицированные в России. При использовании таких материалов могут возникнуть большие проблемы при сдаче объекта в эксплуатацию. А при проектировании электропроводки проектировщик не может однозначно определиться со способом прокладки кабелей при отсутствии сертификатов на отделочные и строительные материалы. В результате в проекте могут быть допущены ошибки.
В плане выбора типа исполнения кабелей СП 31-110-2003 потерял актуальность (исполнение кабелей подбираем по ГОСТ Р 53315-2009), поэтому до внесения соответствующих изменений в СП 31-110-2003 пользоваться им будем только для выбора способа прокладки кабелей.
Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:
— за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1, электропроводки выполнять кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах;
— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2, Г3 электропроводки выполнять кабелями в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;
— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;
— электропроводка должна быть сменяемой.
Локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок. В случае необходимости требуемые толщины стенок стальной трубы можно найти в Таблице 14.1 СП 31-110-2003.
В зданиях со строительными конструкциями, выполненными из негорючих (НГ) и слабогорючих материалов (группа Г1), допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций.
В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается: скрытая прокладка под штукатуркой кабелей сечением не более 6 мм2 по намету штукатурки.
ПУЭ определяет общие требования и принципы организации электромонтажных работ.
Часто бывает так, что электромонтажные работы выполняются по проекту, который был выполнен несколько лет назад. В таких случаях будет не лишним выяснить, не было ли изменений в нормативных требованиях по предусмотренным в проекте кабелям.
10 февраля 2013 г.
К ОГЛАВЛЕНИЮ
www.electromontaj-proekt.ru
Одиночная прокладка кабеля на практике
Не секрет, что во время создания новых кабельных линий практикуются различные способы прокладки токопроводящих элементов. Например, прокладка кабеля по зданию может производиться в одну или в несколько токопроводящих жил. Или, как говорят профессионалы, различают групповой и одиночный способ прокладки кабеля. Различить их между собой довольно просто:
- Если расстояние между двумя токопроводящими элементами превышает 30 см, речь идет об одиночном способе прокладки.
- Если расстояние между двумя кабелями менее 30-ти см, значит, применялась групповая прокладка кабеля.
Первый способ, который на профессиональном с
www.el-cab.ru
Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений
Вопрос от 19.01.2018:
Как необходимо практически исполнять соединения электрических проводов до 1000 В различного сечения (1,5 – 10мм2)?
Ответ: Управление рассмотрело обращение от 12.01.2018 № 25/3-ог и разъяснило, что соединение электропроводов следует выполнять в соответствии с ГОСТ 10434-82 «Соединения контактные электрические». Решения по способам (вариантам) соединения для жил электропроводов, кабелей могут быть отражены в проектной документации.
Вопрос:
В Ростехнадзор поступил запрос на предоставление информации о нормативных документах, регламентирующих совместную прокладку кабелей.
Ответ: Специалисты Управления государственного строительного надзора Ростехнадзора ответили на данный вопрос.
Сведения о совместной прокладке кабелей приведены, в частности, в перечисленных ниже документах.
В соответствии с п. 2.1.15 Правил устройства электроустановок (далее – ПУЭ) (шестое издание) в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):
- Всех цепей одного агрегата.
- Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.
- Цепей, питающих сложный светильник.
- Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
- Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.
Согласно п. 2.1.16 ПУЭ в одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключение см. в 2.1.15, п. 5 и в 6.1.16, п. 1 ПУЭ). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч из несгораемого материала.
Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т. п.).
В Техническом циркуляре Ассоциации «Росэлектромонтаж» от 13.09.2007 № 16/2007 «О прокладке взаиморезервирующих кабелей в траншеях» указано, что при проектировании взаиморезервирующих кабельных линий необходимо руководствоваться следующим:
- Взаиморезервирующие кабели рекомендуется прокладывать по разным трассам, т. е. в разных траншеях с расстоянием между траншеями не менее 1 м или прокладывать кабели в одной траншее с расстоянием между группами кабелей не менее 1 м.
- Расстояние между траншеями увеличивается до 3 м для кабелей от третьего источника к электроприёмникам особой группы I категории.
- В стеснённых условиях, например для объектов городской инфраструктуры, допускается прокладка взаиморезервирующих кабельных линий в одной траншее с уменьшением расстояний между ними, за исключением третьей линии для питания электроприёмников I категории особой группы.
Совместная прокладка с уменьшенным расстоянием выполняется в соответствии с требованиями п. 2.3.86 ПУЭ шестого издания при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей.
Также требования по сближению электропроводок с другими инженерными сетями установлены в п. 528 Национального стандарта Российской Федерации «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, утверждённого и введённого в действие приказом Федерального агентства по техническому регулированию и метрологии от 13.12.2011 № 925-ст.
tk-servis.ru
Одиночная прокладка кабеля на практике
Не секрет, что во время создания новых кабельных линий практикуются различные способы прокладки токопроводящих элементов. Например, прокладка кабеля по зданию может производиться в одну или в несколько токопроводящих жил. Или, как говорят профессионалы, различают групповой и одиночный способ прокладки кабеля. Различить их между собой довольно просто:
- Если расстояние между двумя токопроводящими элементами превышает 30 см, речь идет об одиночном способе прокладки.
- Если расстояние между двумя кабелями менее 30-ти см, значит, применялась групповая прокладка кабеля.
Первый способ, который на профессиональном сленге называется одиночная прокладка кабеля, нашел очень широкое распространение при создании инженерных коммуникаций на объектах самого разнообразного функционального предназначения. Он применим как для внутреннего пространства электрифицируемых помещений, так и для наружных электрических систем. Одиночные кабельные системы смогли себя очень хорошо зарекомендовать на практике. Особенно, если в процессе выполнения электромонтажных работ соблюдались основные требования, касающиеся условий эксплуатации токопроводящих элементов и их защиты от воздействия разрушительных факторов окружающей среды.
В теории все мероприятия, связанные с монтажом электрических кабельных систем, выглядят довольно просто. На практике же монтаж кабельных линий характеризуется как очень непростой процесс (с какой бы точки зрения вы ни пытались на него взглянуть). Именно поэтому к его выполнению следует подходить со всей ответственностью, вниманием и профессионализмом. А, учитывая, что от качества выполнения электромонтажных работ зависит электробезопасность и эффективность электроустановки в целом, особо пристальное внимание следует уделить выбору подрядчика, который будет заниматься реализацией задач, прописанных в проекте на систему электроснабжения.
Ключевое правило, которое необходимо соблюдать, выбирая исполнителя, заключается в том, что к электромонтажным работам следует допускать специалистов-практиков, располагающих соответствующими знаниями, навыками, разрешениями и допусками. В идеале прокладка кабельных линий должна осуществляться представителями профильных электромонтажных компаний, которые составляют достойную конкуренцию индивидуальным исполнителям, работающим на рынке электромонтажных услуг.
Особенности прокладки одиночных кабельных линий
Больше всего одиночные кабельные линии востребованы на объектах, к которым предъявляются повышенные требования электробезопасности. К таким объектам следует относить жилые многоквартирные дома, здания, деятельность которых связанна с большим скоплением людей, а также производственные цеха. И если электрификация жилых и общественных объектов не предполагает особых требований к выполнению электромонтажных работ, то электромонтажные работы – прокладка кабеля в производственных цехах имеет целый перечень особенностей, которые следует учитывать уже на стадии проектирования. Речь идет о нижеследующем:
- об особых температурных режимах, в которых будет осуществляться эксплуатация кабельных систем;
- об опасности воздействия агрессивных химических веществ на защитную оболочку токопроводящих элементов;
- о высокой нагрузке, которая возлагается на электрические линии современных промышленных помещений и т. д.
Правильный учет вышеперечисленных факторов отражается в выборе соответствующей маркировки токопроводящих элементов (выбранная марка кабеля должна быть устойчива к воздействию вредных факторов, наличие которых характерно для того или иного помещения), а также в применении определенных защитных конструкций, с помощью которых организуется электроснабжение объектов на территории специализированных объектов.
Еще раз напоминаем, что успех во время осуществления комплекса проектных и электромонтажных мероприятий зависит от того, насколько правильно был выбран подрядчик, который будет заниматься строительством той или иной системы электроснабжения.
center-energo.com
Отличие совместной и одиночной прокладки кабелей и проводов
От того насколько правильно совмещены цепи разных устройств, по отношению друг к другу, напрямую зависит помехозащищенность измерительных схем, а соответственно и правильная работа системы или установки в целом.
Воздействие помех в случае совместной прокладки проводников и кабелей разного предназначения
Помехи в цепях измерительных устройств могут появляться, к примеру, под влиянием электромагнитных полей, которые возникают в процессе работы разнообразных промышленных установок – токопроводов, индукционных печек и другого аналогичного оборудования. Помимо всего прочего, наводки могут быть обусловлены еще и наличием емкостных связей между теми цепями, которые располагаются в едином, пакете проводников, или же в одной защитной трубе.
Следует отметить, что помехи, появившиеся вследствие индукционных связей между измерительными цепями, которые располагаются в кабеле, на работу устройств сказываются, как правило, не существенно. Но, при этом, их влияние значительно увеличивается, если речь идет о наводках от токопроводов и прочих силовых кабелей, которые проложены по той же линии, что и провода измерительных устройств. Что касаемо помех от проводимости изоляции проводников, то при качественной изоляции они практически отсутствуют.
Заметим также, что воздействию помех подвергаются не только измерительные линии и цепи. Так, вследствие емкостных связей могут негативным образом взаимодействовать между собой и цепи управления/сигнализации. В частности, в схемах с достаточно длинными линиями, в которых присутствует общий обратный проводник, вполне могут возникать ложные сигналы, приводящие в свою очередь к неверным срабатываниям исполнительных элементов. В связи с этим, в процессе проектирования и монтажа систем очень важно уделять внимание вопросу совместного расположения цепей разного целевого предназначения. Следует понимать, что от этого зависит не только общая стоимость осуществления электро-проводок, но и нормальная работоспособность всей системы.
Прокладка кабелей и проводников разного назначения – основные требования
На сегодняшний день, нормативная документация, в которой детально рассматривается воздействие электрических наводок на функционирование устройств автоматизации, практически отсутствует. Лишь довольно длительная эксплуатация систем и установок дает возможность определиться с требованиями по отношению к электропроводкам этих систем.
В случае отсутствия соответствующих нормативных документов, или же данных по непосредственной эксплуатации следует учитывать те требования, выполнение которых рекомендует предприятие-производитель. Правда, это не самый лучший вариант, ведь, как правило, такие рекомендации составлены при условии прокладки цепей только одной системы.
В этой статье выделены те основные требования, в которых регламентируется прокладка цепей разного предназначения, которыми следует руководствоваться в ходе проектирования и непосредственного монтажа систем автоматики.
В одной защитной трубе можно размещать цепи электропитания, управления и линии оповещения, в том числе цепи управления электромоторами, задвижками и т.п. за исключением:
а) измерительных линий, а также элементов автоматизации, в которых наводки вследствие воздействия цепей иного назначения, превышают допустимые нормы. Если же выявить и оценить указанное воздействие невозможно, то измерительные цепи устройств следует прокладывать обособленно — в защитных трубах или же в отдельных кабелях;
б) стационарно монтируемых цепей питания освещения щитов, а также электропитания специального инструмента – для соблюдения норм электро-безопасности;
в) цепей пожарных систем. Если имеются рекомендации от завода-производителя обуславливающие прокладку измерительных цепей при помощи специфических проводников (к примеру, экранированных), то такие нормы должны быть выполнены в обязательном порядке. В противном же случае, нет уверенности в том, что приборы будут работать действительно нормально.
Если речь идет о прокладке линий совместно с силовыми проводниками в каналах, или же открыто – в помещениях и внешних установках следует руководствоваться следующими правилами:
а) в случае двустороннего размещения кабельных элементов, проводники, по возможности, должны располагаться на противоположной стороне по отношению к силовым проводникам;
б) В случае одностороннего размещения конструкций, провода приборов и систем автоматизации необходимо размещать под силовыми проводниками. В свою очередь, между ними следует монтировать специальные разделительные перегородки, изготовленные из асбеста и имеющие огнестойкость не меньше 0,25 ч;
в) кабеля и проводники приборов и систем допускается располагать возле силовых проводников (до 1 кВ), если это предусмотрено в правилах, которые предъявляются по отношению к совместной прокладке проводников;
г) проводники приборов и систем с резервируемыми цепями, линиями управления и т.п. рекомендуется размещать на разных полках, с разделением их при помощи специальных перегородок;
д) расстояние между элементами, на которых закрепляются проводники установок, должно составлять не меньше 100 мм (по вертикали). При этом расстояние между проводниками, располагающимися на единой полке, может быть произвольным.
На основании специфики расположения цепей должен разрешаться вопрос об использовании в установках автоматизации многожильных кабелей и проводов.
Основные методы прокладки цепей в объектах автоматизации
В процессе разработки электропроводок с использованием многожильных проводов, входящие цепи преобразователей-измерителей, датчиков, и т.п., которые рассредоточены по всему объекту, объединяются в специальных соединительных коробах. При этом от этих соединительных коробов, при помощи многожильного провода, цепи прокладываются к щитовому помещению (например, к комнате — операторской).
В том случае, если в помещениях присутствуют местные щиты, то цепи связанные с преобразователями, датчиками и т.п. элементами, объединяются именно в этих щитах. Там, где кабель вводится в щитовое помещение монтируются шкафы сборок-зажимов, посредством которых производятся все требуемые соединения. Если же шкафов сборок сразу несколько, то зажимы могут быть вполне установлены и в тех помещениях, которые примыкают к данному щитовому помещению. Подчеркнем, что проводка от шкафов до элементов щита управления осуществляется, при помощи каналов, или же специальных конструкций.
Использование многожильных магистральных проводов дает возможность уменьшить затраты на кабельные изделия; существенно ускорить сроки осуществления мероприятий по монтажу – благодаря возможности прокладки кабелей в не зависимости от завершенности работ по монтажу оснащения и оборудования, а также подготовленности щитового помещения. конверт одеяло на выписку За счет всего этого улучшается технология произведения монтажных операций в диспетчерских комнатах, уменьшается количество перемычек, благодаря выполнению всех соединений при помощи сборок-зажимов и т.п.
.cable-plus.ru

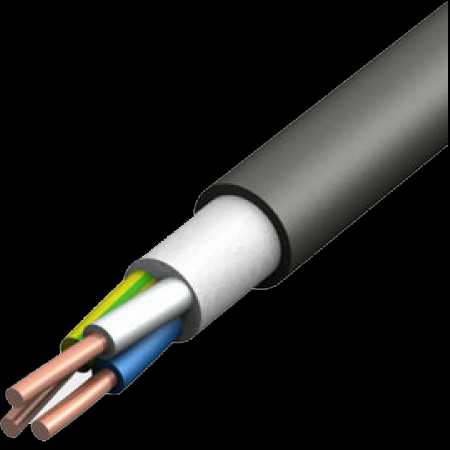

Кабель ВВГнг-LS, категории A F/R, A, B, C или D? — Дневник злостного критика-рецидивиста
Про единственный вариант кабеля, подходящего для прокладки в жилых домах (за исключением систем пожаротушения).
Согласно ГОСТу 31565-2012 (раздел 6, таблица 2), минимально разрешённым кабелем для прокладки во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, является кабель марки, в обозначении которой есть буквы «нг(*)-LS». Например, для прокладки в домах чаще всего используется кабель ВВГнг(A)-LS. При этом обращают особое внимание на то, чтобы кабель был сделан в соответствии с ГОСТом, а не c самопальным ТУ, поскольку в кабелях, сделанных в соответствии с такими ТУ могут быть произвольно занижены те или иные характеристики, например, сечение жил.Также удобнее работать с круглым кабелем с заполнителем между жилами. Круглый кабель не перекручивается, и при необходимости его легко заводить через гермовводы, а заполнитель служит дополнительным изолятором и ограничителем притока кислорода, что полезно в случае возгорания.
Хочу заметить, что кабель ВВГнг(A)-LS раньше назывался просто ВВГнг-LS, без буквы А. Теперь маркировка изменилась, чем внесла в неокрепшие умы домашних электриков дополнительную путаницу. Отмечу, что умы сегоднящних профессиональных электриков, как правило, вообще не замутнены печатью интеллекта и, как следствие, нюансами этих новых маркировок, что накладывает на нас, простых смертных, особую ответственность за их действия в наших домах. Так давайте же разберёмся, что же обозначает эта новая буква в столь привычном наименовании кабеля?
Итак, эта буква обозначает категорию испытаний кабеля и характеризует предел распространения его горения при групповой прокладке (ПРГП). Существуют категории «A F/R», «A», «B», «C» и «D», которые соответствуют показателям пожарной опасности «П1а», «П1б», «П2», «П3» и «П4» соответственно. Эти категории отличаются продолжительностью испытания, количеством неметаллического материала испытуемого образца кабеля и способом его крепления. Во всех категориях кабели, имеющие одну и более токопроводящую жилу сечением более 35 мм², испытывают при закреплении с зазором, а кабели с токопроводящей жилой сечением до 35 мм2 включительно испытывают при закреплении без зазора, что, наверное, логично, поскольку соответствует естественным условиям прокладки таких кабелей.
- Категория A F/R: Сечение свыше 35 мм², пучок из 7 литров материала изоляции на длине 1 м., время воздействия пламени — 40 мин.
- Категория A: пучок из 7 литров материала изоляции на длине 1 м., время воздействия пламени — 40 мин.
- Категория B: пучок из 3,5 литров материала изоляции на длине 1 м., время воздействия пламени — 40 мин.
- Категория C: пучок из 1,5 литров материала изоляции на длине 1 м., время воздействия пламени — 20 мин.
- Категория D: пучок из 0,5 литра материала изоляции на длине 1 м., время воздействия пламени — 20 мин.
Для общей информации напомню, что существуют следующие маркировки кабелей:
- без обозначения (например, просто ВВГ) — не распространяющие горение при одиночной прокладке.
- нг — не распространяющие горение при групповой прокладке.
- LS — (Low Smoke) с пониженным дымо- и газовыделением.
- HF — (Halogen Free) не выделяющие коррозионно-активных газообразных продуктов при горении и тлении.
- FR — (Fire Resistance) огнестойкие.
- LTx — (Low Toхic) с низкой токсичностью продуктов горения.
- ВВГ — Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
- ВВГнг — Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
- ВВГнг-LS — Для прокладки, сучетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
- ВВГнг-HF — Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
- ВВГнг-FRLS — Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
- ВВГнг-FRHF — То же.
- ВВГнг-LSLTx — Для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
- ВВГнг-HFLTx — То же.
- ВВГнг-FRLSLTx — Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
- ВВГнг-FRHFLTx — То же.
