Переделка дешевого ИБП для УМЗЧ
Для изготовления блоков питания усилителей мощности как правило применяются низкочастотные 50-герцовые трансформаторы. Они надежные, не создают вч-помех и сравнительно просты в изготовлении. Но есть и минусы – габариты и вес. Иногда такие недостатки оказываются решающими и приходится искать другие решения. Частично вопрос габаритных размеров (точнее, только высоты) решается применением торроидального трансформатора. Но такой трансформатор из-за сложности в изготовлении стоит немалых денег. И при этом все так же имеет значительный вес. Решением данной проблемы может стать использование импульсного блока питания.
Но тут свои особенности: сложность в изготовлении, или переделке. Чтобы приспособить под питание УМ компьютерный блок питания, необходимо перепаять половину платы и скорее всего, перемотать вторичную обмотку трансформатора. Но современная китайская промышленность выпускает в большом количестве 12-вольтовые блоки питания Ташибра и им подобные, обещая приличную выходную мощность, 50, 100, 150 Вт и выше. При этом стоимость таких блоков питания смешная.
На рисунке пара таких блоков, выше BUKO, ниже Ultralight, но по сути та же самая Ташибра. Они имеют небольшие отличия (возможно, были сделаны в разных провинциях Китая): вторичная обмотка Ташибры имеет 5 витков, а в BUKO – 8 витков. Кроме того, у Ultralight плата немного больше, предусмотрены места для установки дополнительных деталей. Несмотря на это, переделываются они идентично. Во время процесса доработки необходимо быть предельно аккуратным, поскольку на плате присутствует высокое напряжение, после диодного моста это 300 вольт. Кроме того, если случайно закоротить выход, то сгорят транзисторы.
Теперь о схеме.
Схема блоков питания от 50 до 150 ватт одинаковая, отличие только в мощности использованных деталей. Что нужно доработать?
1. Нужно подпаять электролитический конденсатор после диодного моста. Емкость конденсатора должна быть как можно больше. При данной переделке был применен конденсатор 100мкФ на напряжение 400вольт.
2. Нужно заменить обратную связь по току обратной связью по напряжению. Для чего это нужно? Для того, чтобы блок питания запускался без нагрузки.
3. Если это необходимо, то перемотать трансформатор.
4. Нужно будет выпрямить выходное переменное напряжение диодным мостом. Для этих целей можно применить отечественные диоды КД213, или импортные, высокочастотные. Лучше конечно же Шоттки. Также необходимо сгладить пульсации на выходе конденсатором.
Вот схема переделанного блока питания.
Синим кружочком отмечена катушка обратной связи по току. Чтобы ее отключить, нужно обязательно выпаять один конец, чтобы не создать короткозамкнутой обмотки. После этого можно смело замыкать контактные площадки катушки на плате. После этого необходимо организовать обратную связь по напряжению. Для этого берется кусок провода от витой пары и на силовой трансформатор мотается 2 витка. Затем тем же проводом мотается 3 витка на трансформатор связи Т1. После этого к концам этого провода припаивается резистор 2,4 — 2,7 Ом, мощностью 5 – 10 Ватт. К выходу преобразователя подключается 12-вольтовая лампочка, а в разрыв провода питания включается лампочка на 220 Вольт, 150 Ватт. Первая лампочка используется в качестве нагрузки, а вторая в качестве ограничителя потребляемого тока. Включаем преобразователь в сеть. Если сетевая лампочка не засветилась, значит с преобразователем все нормально и можно эту лампочку убирать. Снова включаем в сеть, уже без нее. Если 12-вольтовая лампочка на нагрузке не засветилась, значит не угадали с направлением намотки катушки связи на трансформаторе связи Т1 и ее нужно будет намотать в другую сторону. Не забываем после отключения питания разряжать сетевой конденсатор резистором на 1 кОм.
Если будет необходимо получить другое напряжение, мотается больше/меньше витков.
Частота работы блока питания с катушкой связи по напряжению где-то 30 кГц.
Затем собирается диодный мост, подпаиваются электролиты и параллельно им керамические конденсаторы для гашения высокочастотных помех. Вот еще варианты соединения вторичных обмоток.
Нужно помнить, что при закорачивании выхода блок питания сгорает – выгорают транзисторы, диоды и базовые резисторы.
Ну и пара фотографий переделанного блока питания.
Красной черточкой на плате отмечено место зкорачивания обмотки обратной связи по току.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. usamodelkina.ruРадиоКот :: ИБП для УМЗЧ сабвуфера.
РадиоКот >Схемы >Питание >Блоки питания >ИБП для УМЗЧ сабвуфера.
Всем доброго дня! Прошлый раз Aleks-23 опубликовал схему УМЗЧ для сабвуфера мощностью 150Вт. Такой УМЗЧ отлично работает в составе аудиоресивера системы 2+1. (Сделано три таких ресивера и две активных колонки, где в НЧ канале работает такой же усилитель).
Теперь настало время смастерить для него импульсный блок питания мощностью 300Вт. Основой данному блоку питания послужил БП АТХ на микросхеме 2003. Это усечённый вариант известной CG6105D. Ранее были опробованы варианты с IR2151, TL494. В БП с IR2151 нет стабилизации выходного напряжения. В БП на TL494 необходимо добавлять узел защиты от перегрузки, что не всегда удобно. В микросхеме 2003 уже есть встроенная защита от перегрузки. При использовании 2003 в блоке питания, схема включения которой, проще чем наTL494, получается не сложное и вполне надёжное устройство.
Схема БП.
Итак сетевое напряжение ~220В через разъём JP1, через бареттер R1 (бареттер служит для ограничения тока заряда конденсаторов С3, С4 при включении устройства, на дальнейшую работу блока питания не влияет), через предохранитель, через фильтр L1, C1 (служит для предотвращения попадания помех от блока питания в сеть) поступает на выпрямительный мост VD1. Далее выпрямленное напряжение поступает на емкостной делитель RU1, RU2, R2, R3, C3, C4.
При срабатывании защиты от перегрузки блок питания переходит в режим ожидания. Защита сбрасывается при отключении питания.
На транзисторах VT3, VT4 и трансформаторе TV3 собран вспомогательный блок питания, от которого питается драйвер инвертора.
Разъём JP2 12В для питания защиты от постоянного напряжения. Разъёмы JP3, JP4 12В для схемы охлаждения УМЗЧ и блока питания. +/-50В подключаются к УМЗЧ при помощи «пап» и «мам» от автопроводки.
Конструкция и детали.
Большая часть элементов взята от старого блока питания АТХ на микросхеме 2003. Эта микросхема очень надёжная и в неисправном блоке питания, как правило исправна. От блока питания применён дроссель фильтра L1, радиаторы, выпрямительный мост, трансформаторы TV2 – TV3, дроссели L3, L4 и пр. Трансформатор TV1 ERL-35 требует доработки. Также доработки потребует дроссель L2. Полностью от блока питания АТХ взят блок питания дежурного режима. При изменении рисунка печатной платы можно применять и другие схемы дежурного режима.
Драйвер блока питания собран на отдельной плате, которая впаивается в основную плату. Выпрямительные диоды VD8-VD11 установлены на отдельный радиатор, закреплённый над платой блока питания.
В трансформаторе TV1 необходимо перемотать вторичные обмотки. Для этого его нужно разобрать. О том, как разобрать трансформатор обсуждалось на различных форумах. Самый простой способ это варить на медленном огне минут 20. После чего аккуратно разъединяем половинки магнитопровода. Если не получается варим ещё. После того как магнитопровод демонтирован, разматываем половину первичной обмотки, как правило 20 витков. Необходимо запомнить фазировку этой обмотки, так ка она потом наматывается вновь. Далее снимаем экран и разматываем полностью вторичные обмотки до следующего экрана. Потом необходимо высушить трансформатор феном. Проводом диаметром 1 мм наматываем 18 витков, потом ещё 18 витков. Средняя точка оставляется длинной 7см. Далее мотаем проводом 0,59мм две обмотки по 4 витка. Потом ворачиваем назад экран и половину первичной обмотки, обязательно соблюдая фазировку. Между обмотками прокладываем изолирующий скотч, который удаляли при разматывании трансформатора. Для фиксации обмоток удобно использовать липкую ленту (скотч) шириной 10мм. Далее собираем магнитопровод, снова используя 10мм скотч, которым скрепляем половинки магнитопровода.
Дроссель L3, L4 готовые от БП АТХ.
Диоды выпрямителя VD8-VD11 устанавливаются на отдельный радиатор через слюдяную прокладку, смазанную теплопроводной пастой КПТ-8. Диоды прижимаются к радиатору алюминиевой пластиной.
У микросхемы 2003 удалены неиспользуемые ножки.
Блок питания в сборе.
Печатная плата блока питания.
Печатная плата драйвера.
Порядок сборки и наладка.
Печатные платы можно изготовит разными способами. В моём варианте это медицинский шприц с иглой, у которой напильником спилено остриё. В шприц наливается нитролак НЦ-218 разбавленный растворителем 646 и для цвета добавлены чернила от шариковой ручки. Игла выбирается из расчёта толщины проводников. Лак течёт самотёком. Наловчившись можно нанести рисунок дорожек. При слипании дорожек или монтажных площадок после просыхания лака, можно при помощи шила подкорректировать рисунок, удалив лишнее. Может, получается не так красиво как лутом, но надёжно. Когда платы вытравлены, лак снимается растворителем 646 и зачищается мелкой шкуркой. Затем платы покрываются спирто-канифольным флюсом и лудятся.
Монтаж начинают с перемычек, потом впаиваются резисторы, конденсаторы, разъёмы. Транзисторы VT1 и VT2 инвертора не впаиваются, плата драйвера то же. В первую очередь впаивают детали фильтра, диодный мост, конденсаторы делителя, варисторы и R1, R2, R3. Затем впаиваются детали вспомогательного блока питания. После его сборки нужно его проверить. Для проверки на выход 12В впаивают резистор 0,5Вт 1,5К (параллельно С31). На выход 5В (параллельно С34) впаивают маломощную лампу накаливания 12-28В или резистор 2Вт 470Ом…1К. Лампочка нагляднее. Питание ~220В на блок питания подают через лампу накаливания 40Вт. Включаем БП и замеряем выходные напряжения. На С34 4,8…5,2В, а С31 примерно 18В. Если блок питания не заработал, ищем ошибки.
Далее паяем плату драйвера. После сборки платы драйвера её нужно проверить. Для проверки необходимо на гибких проводниках от вспомогательного БП на плату драйвера подать 12В и 5В согласно схеме. Вывод PR замкнуть на массу. Подать питание на БП и замерить напряжение на выводах 7 и 8 микросхемы 2003. Должно быть примерно 1,4В. Далее вывод +12В через резистор 2,2К соединяем с выводом платы Vin. Замеряем напряжение на 7 и 8 ноге 2003. Должно быть примерно 2,2В. Резистор отпаиваем и снова на выводах 7 и 8 1,4В. Отпаиваем перемычку на землю с вывода РR платы и снова меряем напряжение на 7 и 8 ноге 2003. Должно быть 2,2В. На этом проверка платы драйвера закончена. Плату желательно покрыть лаком НЦ-218. После высыхания лака, плату драйвера можно впаять на своё место.
Далее впаиваем всё остальное.
Для наладки блока питания, потребуются 4 лампы накаливания 24В 5Вт. 2 лампы накаливания 12В с приборной панели автомобиля с током не более 1А. Последовательно с блоком питания в разрыв сетевого провода подключаем лампу накаливания 60Вт. R11 впаиваем 39К. Вместо R11-1 перемычка. R14 пока не впаиваем. К разъёмам JP3, JP4 подключаем лампочки 12В. К выходам +/-50В подключаем лампочки 24В по две включённые последовательно. Включаем питание. Лампа накаливания, включённая последовательно с БП должна загореться и погаснуть. Лампы на выходах должны загореться. Если лампа, включённая последовательно с БП светится в полный накал, необходимо искать проблему в монтаже. Если всё нормально, тогда отключаем питание и вместо лампы 60Вт впаиваем резистор 2Вт 1…6,2Ом, на всякий случай. Включаем питание и замеряем напряжение на выходах +/-50В. Впаивая вместо перемычки R11-1 резистор, увеличивая его сопротивление, подгоняем напряжение +/-50В. Далее подбирая сопротивление R14, добиваются срабатывания защиты при токе примерно 5А. Для этого потребуется регулируемая нагрузка.
Блок питания в сборе с радиатором.
На фото вариант блока питания, где вместо КД213А применено четыре диодных сборки MOSPEC F12C20C (12А 200В). Оба диода в сборке запараллелены. Два прибора распоожены с верху радиатора, два с низу.
Ну, вот и всё, пожалуй! Вопросы и комментарии приветствуются!
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
www.radiokot.ru
500 Ватт импульсный блок питания для аудиоусилителей
Многие знают как я люблю разбираться с разными блоками питания. В этот раз у меня на столе несколько необычный блок питания, по крайней мере такой я еще не тестировал. Да и по большому счету вообще не встречал ранее обзоров блоков питания подобной разновидности, хотя вещь по своему интересная и я раньше делал подобные блоки питания сам.Заказать я его решил из чистого любопытства, решил что может быть полезным. Впрочем подробнее в обзоре.
Вообще стоит наверное начать с небольшого лирического вступления. Много лет назад я довольно сильно увлекался аудиотехникой, прошел как через полностью самодельные варианты, так и «гибриды», где использовались УМ мощностью до 100 Ватт из магазина Юный техник, и полуразобранная Радиотехника УКУ 010, 101 и Одиссей 010, потом был Феникс 200У 010С.
Даже пробовал собрать УМЗЧ Сухова, но что-то тогда не пошло, уже и не вспомню что именно.

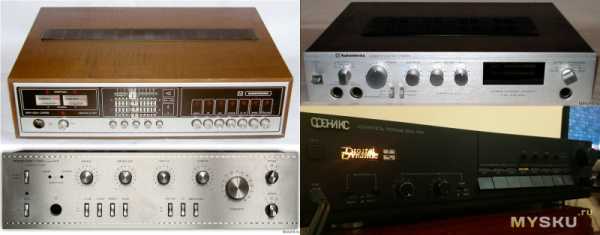

Акустика также разная была, как самодельная, так и готовая, например Романтика 50ас-105, Кливер 150ас-009.
Но больше всего запомнились Амфитон 25АС 027, правда они у меня были несколько доработаны. Попутно к небольшим изменениям схемы и конструкции я заменил родные динамики 50 ГДН на 75 ГДН.
Это и предыдущие фото не мои, так как моя аппаратура давно продана, а я потом перешел на Sven IHOO 5.1, а затем вообще стал слушать только мелкие компьютерные колоночки. Да, вот такой регресс.
Но вот что-то начали бродить в голове мысли, сделать что нибудь, например усилитель мощности, возможно просто так, возможно вообще все делать по другому. Но в итоге решил я заказать блок питания. Конечно я могу его сделать сам, мало того, в одном из обзоров я не только это делал, а и выложил подробную инструкцию, но к этому я еще вернусь, а пока перейду к обзору.
Начну со списка заявленных технических характеристик:
Напряжение питания — 200-240 Вольт
Выходная мощность — 500 Ватт
Выходные напряжения:
Основное — ±35 Вольт
Вспомогательное 1 — ± 15 Вольт 1 Ампер
Вспомогательное 2 — 12 Вольт 0.5 Ампера, гальванически отвязано от остальных.
Размеры — 133 x 100 x 42 мм
Каналы ± 15 и 12 Вольт имеют стабилизацию, основное напряжение ±35 Вольт не стабилизировано. Здесь я наверное выскажу свое мнение.
Меня часто спрашивают, какой блок питания купить для одного либо другого усилителя. На что я обычно отвечаю — проще собрать самому на базе известных драйверов IR2153 и их аналогов. Первый же вопрос, который следует после этого — так у них же нет стабилизации напряжения.
Да, лично на мой взгляд — стабилизация напряжения питания УМЗЧ не только не нужна, а иногда и вредна. Дело в том, что стабилизированный БП обычно больше шумит на ВЧ и кроме того, могут быть проблемы с цепями стабилизации, потому как усилитель мощности потребляет энергию не равномерно, а всплесками. Мы же слушаем музыку, а не одну частоту.
БП без стабилизации обычно имеет немного выше КПД, так как трансформатор всегда работает в оптимальном режиме, не имеет обратной связи и потому больше похож на обычный трансформатор, но с меньшим активным сопротивлением обмоток.
Вот собственно перед нами и пример БП для усилителей мощности.
Упаковка мягкая, но замотали так, что вряд ли получится его повредить в процессе доставки, хотя противостояние почты и продавцов наверное будет вечным.

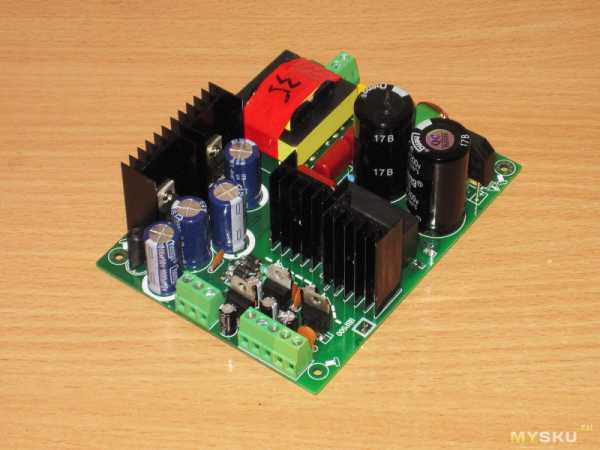

Внешне выглядит красиво, особо и не придерешься.
Размер относительно компактный, особенно если сравнивать с обычным трансформатором соответствующей мощности.
Более понятные размеры есть на странице товара в магазине.
1. На входе блока питания установлен разъем, что оказалось довольно удобным.
2. Присутствует предохранитель и полноценный входной фильтр. Вот только про термистор, защищающий от бросков тока как сеть, так и диодный мост с конденсаторами, забыли, это плохо. Также в районе входного фильтра расположены контактные площадки, которые надо замкнуть для перевода БП на напряжение 110-115 Вольт. Перед первым включением лучше проверить, не замкнуты ли площадки если у вас в сети 220-230.
3. Диодный мост KBU810, все бы ничего, но он без радиатора, а при 500 Ватт он уже желателен.
4. Входные фильтрующие конденсаторы имеют заявленную емкость 470 мкФ, реальная около 460 мкФ. Так как они включены последовательно, то общая емкость входного фильтра составляет 230мкФ, маловато для выходной мощности в 500 Ватт. Кстати плата предполагает установку и одного конденсатора. Но в любом случае поднимать емкость без установки термистора я бы не советовал. Причем справа от предохранителя есть даже место для термистора, надо только впаять его и перерезать под ним дорожку.
В инверторе применены транзисторы IRF740, хоть и далеко не новые транзисторы, но раньше я их также широко применял в подобных применениях. Как альтернатива, IRF830.

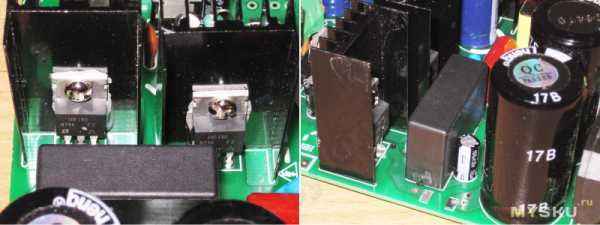

Транзисторы установлены на отдельных радиаторах, сделано это отчасти не просто так. Радиаторы соединены с корпусом транзистора, причем не только в месте крепления самого транзистора, а и монтажные выводы радиатора соединены на самой плате. На мой взгляд плохое решение, так как будет лишнее излучение в эфир на частоте преобразования, по крайней мере нижний транзистор инвертора (на фото он дальний) я бы отвязал от радиатора, а радиатор от схемы.
Управляет транзисторами неизвестный модуль, но судя по наличию резистора питания, да и просто моему опыту, думаю что не сильно ошибусь, если скажу что внутри стоит банальная IR2153. правда зачем делать такой модуль, для меня осталось загадкой.
Инвертор собран по полумостовой схеме, но в качестве средней точки используется не точка соединения фильтрующих электролитических конденсаторов, а два пленочных конденсатора емкостью 1мкФ (на фото два параллельно трансформатору), а первичная обмотка подключена через третий конденсатор, также емкостью 1мкФ (на фото перпендикулярно трансформатору).
Решение известное и по своему удобное, так как позволяет весьма просто не только увеличить емкость входного фильтрующего конденсатора, а и применить один на 400 Вольт, что может быть полезным при апгрейде.

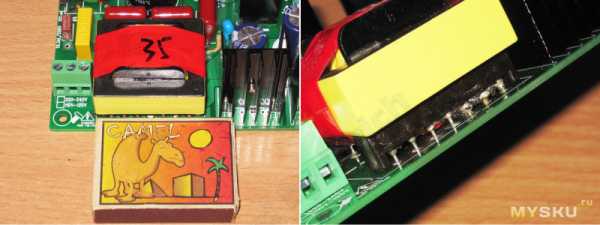

Габарит трансформатора весьма скромный для заявленной мощности в 500 Ватт. Я конечно протестирую еще его под нагрузкой, но уже могу сказать, что на мой взгляд его реальная длительная мощность на более 300-350 Ватт.
На странице магазина, в перечне ключевых особенностей, было указано —
3. Transformers 0.1 mm * 100 multi-strand oxygen-free enameled wire, heat is very low, efficiency is more than 90%.Что в переводе означает — в трансформаторе использована обмотка из 100 штук бескислородных проводов диаметром 0.1мм, уменьшен нагрев и КПД выше 90%.
Ну КПД я проверю потом, а вот насчет того, что обмотка многопроволочная, факт. Я конечно их не пересчитывал, но жгут довольно неплохой и данный вариант намотки действительно положительно сказывается на качестве работы трансформатора в частности и всего БП в целом.

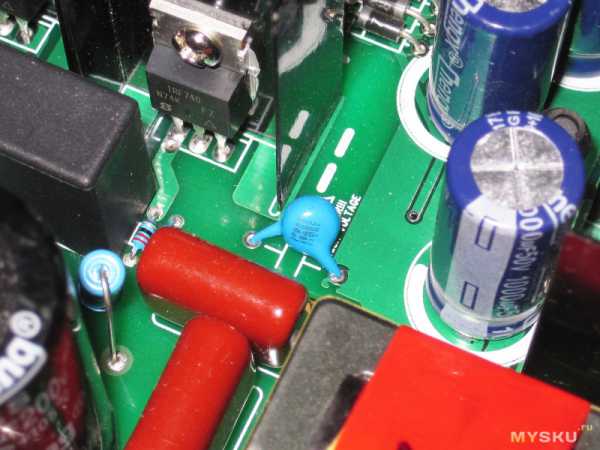

Не забыли и про конденсатор, соединяющий «горячую» и «холодную» сторону БП, причем поставили его правильного (Y1) типа.
В выходном выпрямителе основных каналов применены диодные сборки MUR1620CTR и MUR1620CT (16 Ампер 200 Вольт), причем производитель не стал колхозить «гибридные» варианты, а поставил как положено, две комплементарные сборки, одна с общим катодом, а другая с общим анодом. Обе сборки установлены на отдельных радиаторах и также как в случае с транзисторами, они не изолированы от компонентов. Но в данном случае проблема может быть только в плане электробезопасности, хотя если корпус закрыт, то ничего страшного в этом нет.
В выходном фильтре задействовано по паре конденсаторов 1000мкФ х 50 Вольт, что на мой взгляд маловато.
Кроме того, для уменьшения пульсаций между конденсаторами установлен дроссель, а конденсаторы, стоящие после него, дополнительно зашунтированы керамическим 100 нФ.
Вообще на странице товара было написано —
1. All high-frequency low-impedance electrolytic capacitors specifications, low ripple.В переводе — все конденсаторы имеют низкий импеданс для уменьшения пульсаций. В общем-то так то оно и есть, применены Cheng-X, но это по сути просто немного улучшенный вариант обычных китайских конденсаторов и я бы лучше поставил мою любимую Samwha RD или Capxon KF.

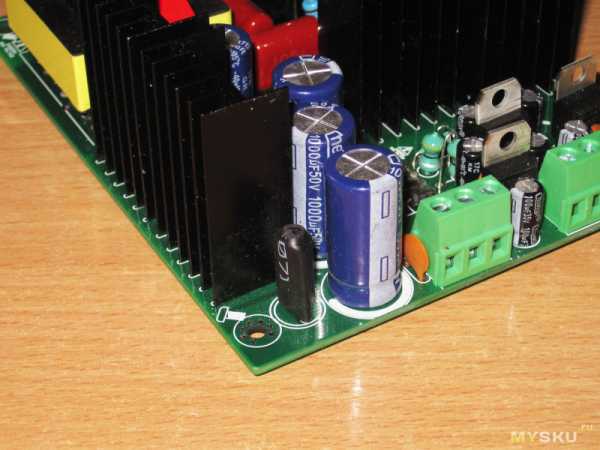

Параллельно конденсаторам нет разрядных резисторов, хотя место на плате для них имеется, потому вас могут ждать «сюрпризы», так как заряд держится довольно долго.

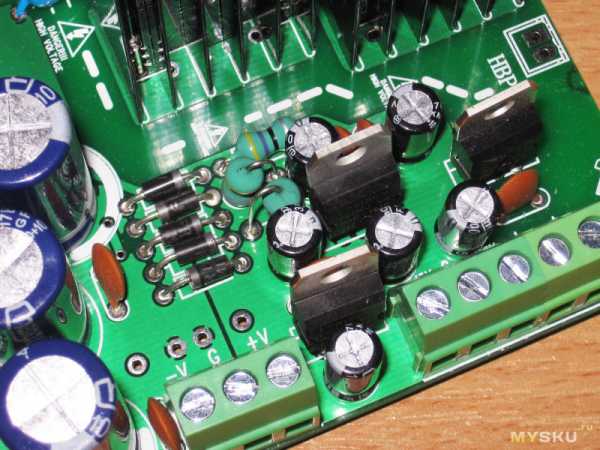

Дополнительные каналы питания подключены к своим обмоткам трансформатора, причем канал 12 Вольт гальванически отвязан от остальных.

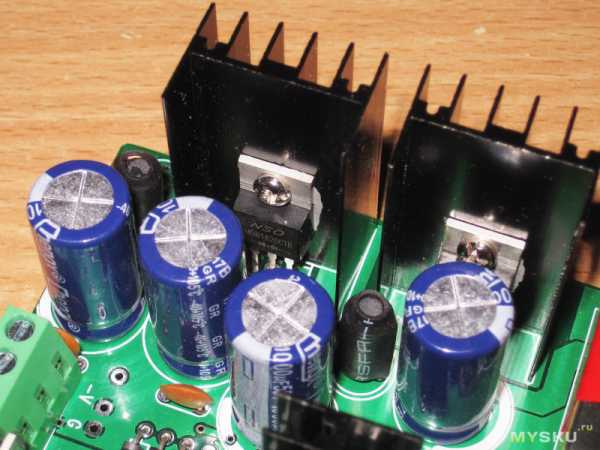

Каждый канал имеет независимую стабилизацию напряжения, дроссели для уменьшения помех и керамические конденсаторы по выходу. Но вы наверное заметили, что диодов в выпрямителе пять. Канал 12 Вольт питается от однополупериодного выпрямителя.
По выходу, как и по входу, стоят клеммники, причем весьма неплохого качества и конструкции.

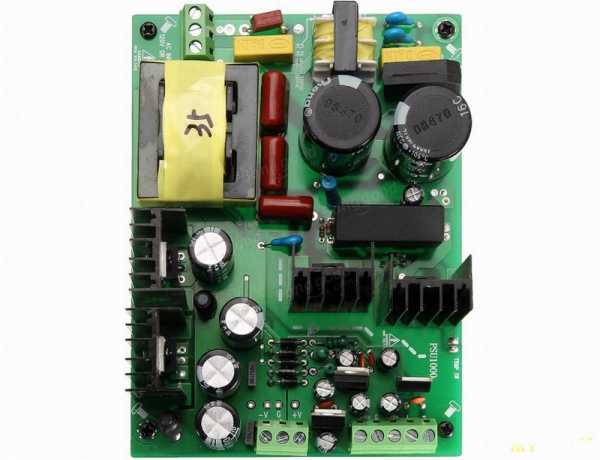

На странице товара есть фото сверху, где видно все и сразу. Уже потом заметил, что в магазине на всех фото есть монтажные стойки, в моем комплекте их не было 🙁
Печатная плата двухсторонняя, качество весьма высокое, использован стеклотекстолит, а не привычный гетинакс. В одном из узких место сделана защитная прорезь.

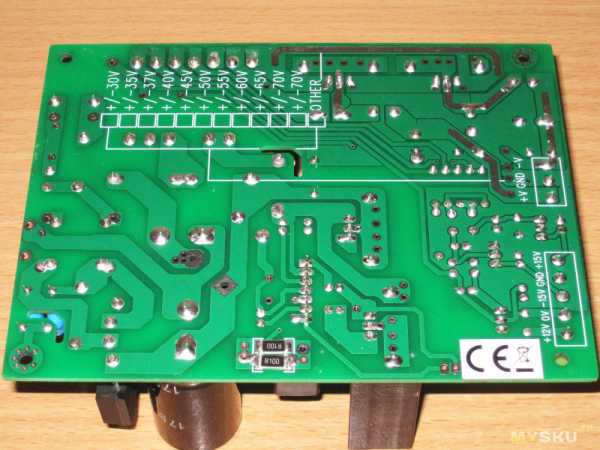

Снизу также обнаружилась пара резисторов, предположу, что это примитивная схема защиты от перегрузки, которую иногда добавляют к драйверам на IR2153. Но честно говоря, я бы на нее не рассчитывал.

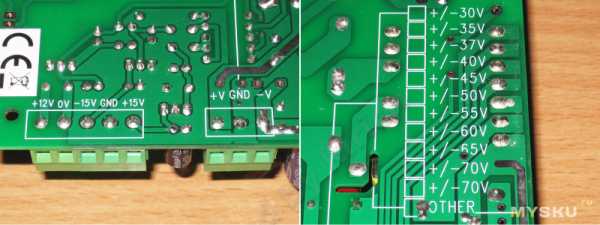

Также снизу печатной платы присутствует маркировка выходов и варианты выходных напряжений, под которые изготавливаются данные платы. Немного заинтриговали две вещи — два одинаковых варианта ± 70 Вольт и заказной вариант.
Перед тем, как перейти к тестам, немного расскажу о своем варианте подобного БП.

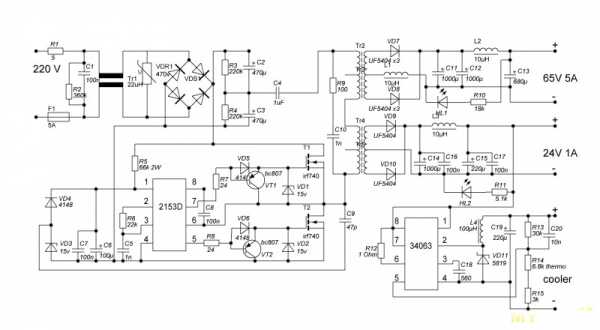

Примерно три с половиной года назад я выкладывал обзор регулируемого БП, где использовался блок питания собранный примерно по такой же схеме.
В собранном виде он также выглядел довольно похоже, извините за плохое качество фото.

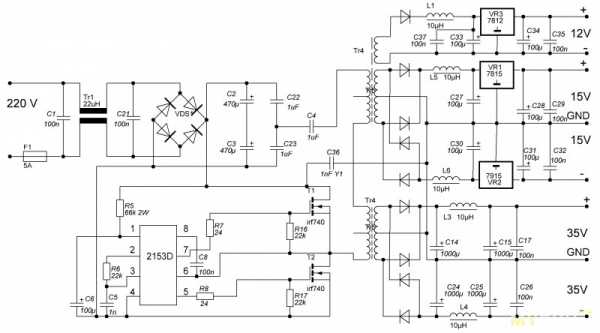

Если убрать из моего варианта все «лишнее», например узел регулировки оборотов вентилятора в зависимости от температуры, а также умощненный драйвер транзисторов и схему дополнительного питания от выхода инвертора, то мы получим схему обозреваемого БП.
По сути это тот же БП, только выходных напряжений больше. Вообще схемотехника данного БП совсем простая, проще только банальный автогенератор.
Кроме того обозреваемый БП снабжен примитивной схемой ограничения выходной мощности, подозреваю что реализована она так, как показано на выделенном участке схемы.
Но посмотрим на что способна данная схема и ее реализация в обозреваемом блоке питания.
Здесь надо отметить, что так как стабилизация основного напряжения отсутствует, то оно напрямую зависит от напряжения в сети.

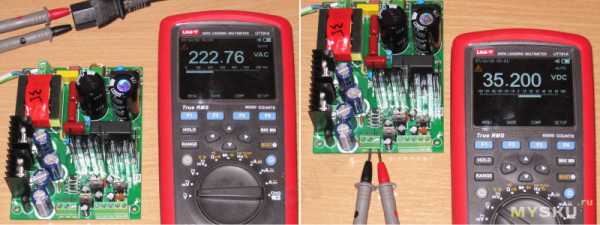

При входном напряжении 223 Вольта выходное составляет 35.2 в режиме холостого хода. Потребление при этом 3.3 Ватта.
При этом присутствует заметный нагрев резистора питания драйвера транзисторов. Его номинал 150 кОм, что при 300 Вольт дает рассеиваемую мощность порядка 0.6 Ватта. Данный резистор греется независимо от нагрузки блока питания.
Также заметен небольшой нагрев трансформатора, фото сделано примерно через 15 минут после включения.

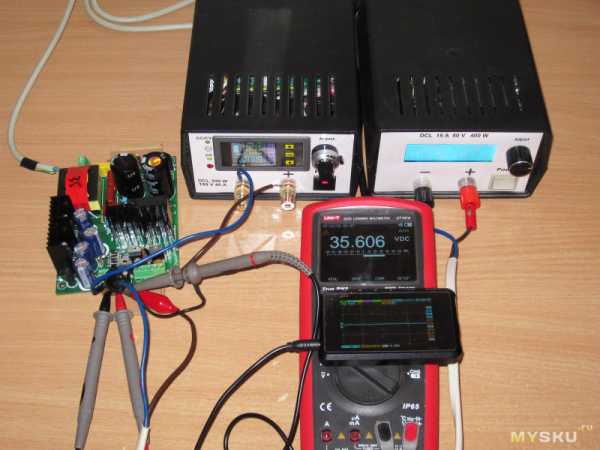

Для нагрузочного теста была собрана конструкция, состоящая из двух электронных нагрузок, осциллографа и мультиметра.
Мультиметр измерял один канал питания, второй канал контролировался вольтметром электронной нагрузки, которая была подключена короткими проводами.
Не буду утомлять читателя большим перечислением тестов, потому сразу перейду к осциллограммам.
1, 2. Разные точки выхода БП до диодных сборок, и с разным временем развертки. Частота работы инвертора составляет 70 кГц.
3, 4. Пульсации перед дросселем канала 12 Вольт и после него. После КРЕНки вообще все гладко, но есть проблема, напряжение в этой точке всего около 14.5 Вольта без нагрузки основных каналов и 13.6-13.8 с нагрузкой, что мало для стабилизатора 12 Вольт.
Нагрузочные тесты проходили так:
Сначала нагружал один канал на 50%, затем второй на 50%, потом нагрузку первого поднимал до 100%, а затем и второй. В итоге получалось четыре режима нагрузки — 25-50-75-100%.

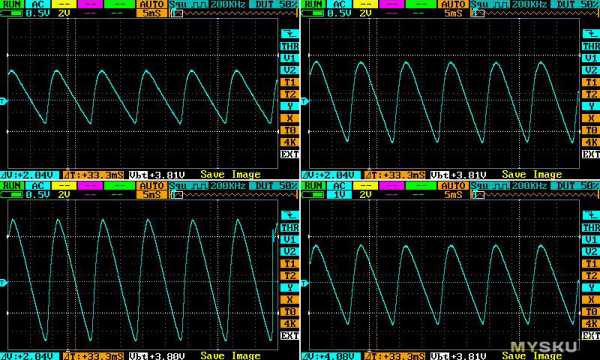

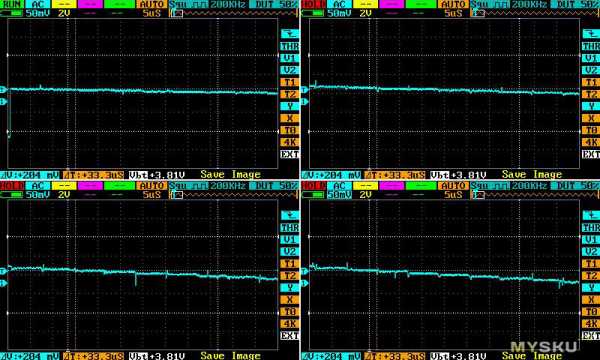

Сначала что на выходе по ВЧ, на мой взгляд очень даже неплохо, пульсации минимальны, а при установке дополнительного дросселя их вообще можно свести почти до нуля.
А вот на частоте 100 Гц все довольно грустно, маловата емкость по входу, маловата.
Полный размах пульсаций при 500 Ватт выходной мощности составляет около 4 Вольт.

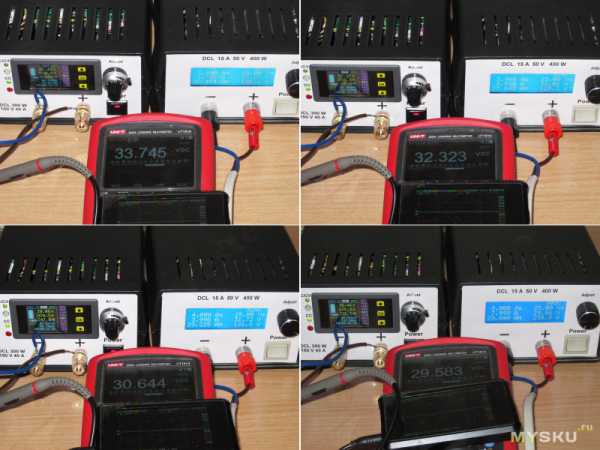

Нагрузочные тесты. Так как напряжение под нагрузкой проседало, то я по мере этого поднимал тока нагрузки чтобы выходная мощность примерно соответствовала ряду 125-250-375-500 Ватт.
1. Первый канал — 0 Ватт, 42.4 Вольта, второй канал — 126 Ватт, 33.75 Вольта
2. Первый канал — 125.6 Ватта, 32.21 Вольта, второй канал — 130 Ватт, 32.32 Вольта.
3. Первый канал — 247.8 Ватта, 29.86 Вольта, второй канал — 127 Ватт, 30.64 Вольта.
4. Первый канал — 236 Ватт, 29.44 Вольта, второй канал — 240 Ватт, 29.58 Вольта.
Вы наверное заметили, что в первом тесте напряжение не нагруженного канала больше 40 Вольт. Это обусловлено выбросами напряжения, а так как нагрузки нет совсем, то напряжение плавно поднималось, даже небольшая нагрузка возвращала напряжение в норму.

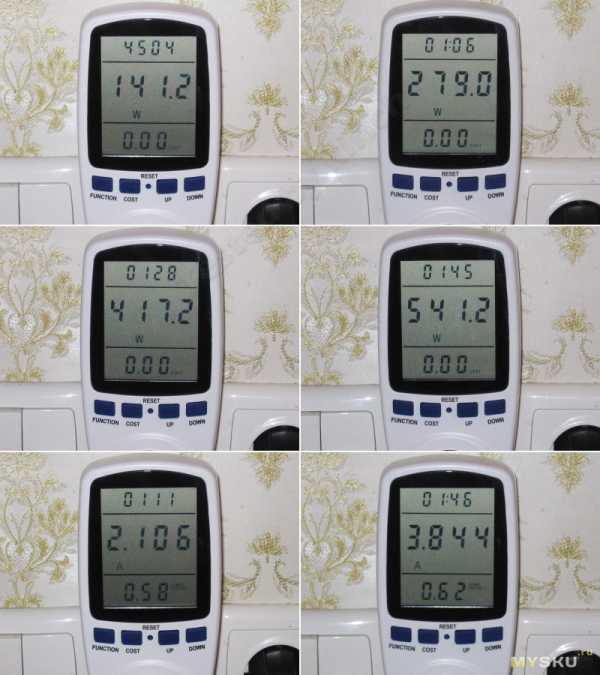

Одновременно измерялось потребление, но так как есть относительно большая погрешность при измерении выходной мощности, то расчетные значения КПД я также буду приводить ориентировочно.
1. 25% нагрузки, КПД 89.3%
2. 50% нагрузки, КПД 91.6%
3. 75% нагрузки, КПД 90%
4. 476 Ватт, около 95% нагрузки, КПД 88%
5, 6. Просто ради любопытства измерил коэффициент мощности при 50 и 100% мощности.
В общем-то результаты примерно похожи на заявленные 90%
Тесты показали довольно неплохую работу блока питания и все было бы замечательно, если бы не привычная «ложка дегтя» в виде нагрева. Еще в самом начале я оценил примерно мощность БП в 300-350 Ватт.
В процессе привычного теста с постепенным прогревом и интервалами по 20 минут я выяснил, что при мощности 250 Ватт Бп ведет себя просто отлично, нагрев компонентов примерно такой:
Диодный мост — 71
Транзисторы — 66
Трансформатор (магнитопровод) — 72
Выходные диоды — 75
Но когда я поднял мощность до 75% (375 Ватт), то через 10 минут картина была совсем дургая
Диодный мост — 87
Транзисторы — 100
Трансформатор (магнитопровод) — 78
Выходные диоды — 102 (более нагруженный канал)
Попытавшись разобраться с проблемой, я выяснил, что идет сильный перегрев обмоток трансформатора, в следствие этого прогревается магнитопровод, снижается его индукция насыщения и он начинает входить в насыщение в итоге резко увеличивается нагрев транзисторов (позже я регистрировал температуру до 108 градусов), затем я остановил тест. При этом тесты » на холодную» с мощностью в 500 Ватт проходили нормально.

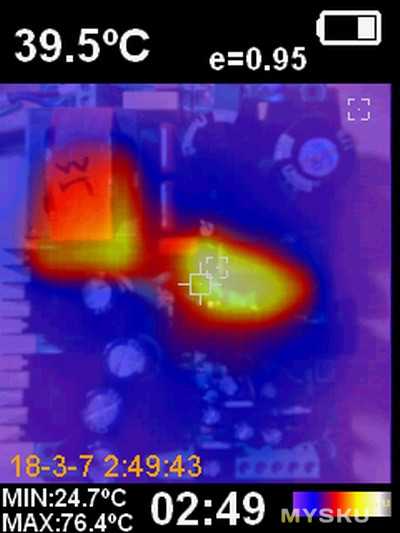

Ниже пара термофото, первое при мощности нагрузки 25%, второе при 75%, соответственно через пол часа (20+10 минут). Температура обмоток достигла 146 градусов и был заметный запах перегретого лака.
В общем теперь подведу некоторые итоги, отчасти неутешительные.
Общее качество изготовления очень хорошее, но есть некоторые конструктивные нюансы, например установка транзисторов без изоляции от радиаторов. Радует большое количество выходных напряжений, например 35 Вольт для питания усилителя мощности, 15 для предварительного усилителя и независимые 12 Вольт для всяких сервисных устройств.
Есть схемные недоработки, например отсутствие термистора по входу и малая емкость входных конденсаторов.
В характеристиках было заявлено что дополнительные каналы 15 Вольт могут выдать ток до 1 Ампера, реально я бы не ждал больше 0.5 Ампера без дополнительного охлаждения стабилизаторов. Канал 12 Вольт скорее всего вообще не выдаст более 200-300мА.
Но все эти проблемы либо не критичны, либо легко решаются. Самая сложная проблема — нагрев. БП может длительно отдавать до 250-300 Ватт, 500 Ватт только относительно кратковременно, либо придется добавлять активное охлаждение.
Попутно у меня возник небольшой вопрос к уважаемой общественности. Есть мысли сделать свой усилитель, соответственно с обзорами. Но какой был бы интереснее, усилитель мощности, предварительный, если УМ, то на какую мощность и т.п. Лично мне он не особо нужен, но вот поковыряться настроение есть. Обозреваемый БП к этому имеет слабое отношение 🙂
На этом у меня все, надеюсь что информация была полезна и как обычно жду вопросов в комментариях.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
mysku.ru
Импульсный блок питания для УНЧ
Импульсный блок питания для УНЧ — 600 Вт
Импульсный блок питания для УНЧ сконструирован для обеспечения напряжением питания двух канальный УМЗЧ. БП рассчитан на работу усилителя с выходной мощностью 200 Вт на каждый канал. Данное устройство состоит из двух печатных плат. На одной плате реализован фильтр сетевого напряжения, электромагнитное реле, трансформатор, диодный мост с фильтрующим конденсатором 1000 мкФ х 25v в его цепи. На другой плате собран модуль управления, трансформатор выпрямителя, а также в цепи фильтра конденсаторы и дроссели.
Биполярные транзисторы КТ626, а также мощные 2SK1120 MOSFET либо КП707В2 должны быть установлены на радиаторах с достаточной площадью рассеивания тепла. Наиболее эффективными радиаторами охлаждения являются теплоотводы из толстого алюминия, прошедшие фрезерную обработку. Их эффективность заключается в том, что помимо охлаждения электронных компонентов, они еще являются боковыми элементами корпуса усилителя. Модуль управления мощными выходными ключами смонтирован на небольшой самостоятельной плате, которая в свою очередь вмонтирована в модуль выпрямителя.
Модернизация ИБП
Чтобы обеспечить более корректную и надежную работу конструкции, импульсный блок питания для УНЧ был несколько модернизирован. В частности во вторичных обмотках трансформатора были установлены шунты в виде подавляющей помехи RC-цепи. Также была увеличена емкость фильтрующих конденсаторов до 10000 мкФ х 50v и зашунтированны конденсаторами 3,3 мкф 63v. Которые имеют очень малые потери и высокое сопротивление изоляции. Защита на входе не была задействована, но в случае необходимости ее можно применить в качестве защиты от пикового тока. Для этого нужно подать сигнал на вход из цепи шунта либо от трансформатора по току.
Предупреждение
Особое внимание! Все силовые тракты данного блока питания, за исключением вторичных цепей, находятся по высоким потенциалом сетевого напряжения, представляющего опасность для жизни! В процессе налаживания конструкции необходимо соблюдать максимально возможную осторожность. Желательно при настроечных работах, устройство подключить к сети через разделительный трансформатор.
Перед тем как впервые запустить импульсный блок питания, предохранитель на 2А в цепи напряжения 320v устанавливать пока не нужно. Вначале нужно произвести отладку схемы управления, а уже потом на место предохранителя 2А устанавливается лампа накаливания 220v мощностью 60 Вт. Но наиболее эффективный способ, при котором гарантируется целостность транзисторов — это включить устройство через понижающий напряжение трансформатор. Только когда полностью будет выполнены наладочные работы, тогда предохранитель ставится на место. Теперь импульсный блок питания можно испытать с нагрузкой.
На снимке: модуль инвертора, выпрямителя и цепи фильтров
На снимке: модуль фильтра сетевого напряжения и выпрямителя
На снимке: компоновка силовых ключей и диодов
Трансформатор
Трансформатор Т1 намотан на трех кольцах диаметром 45 мм из феррита 2000НМ1. Первичная обмотка содержит 2×46 витков изолированного провода 0,75 мм2 (мотается сразу двумя проводами). Вторичная обмотка намотана косой из 16 проводов диаметром 0,8 мм. Она содержит шесть витков, после намотки она делится на две группы, начала одной группы соединяются с конном другой. Дроссели DB3 и DR2 намотаны на ферритовом стержне 8 мм и выполнены проводом D=1,2 мм.
usilitelstabo.ru
Простой импульсный БП для УМЗЧ
Приветик всем!!!Представляю вашему вниманию испытанную мной схему достаточно простого импульсного сетевого блока питания УМЗЧ. Мощность блока составляет около 180 Вт.
Содержание / Contents
Входное напряжение — 220В;Выходное напряжение — ±25В;
Частота преобразования — 27кГц;
Максимальный ток нагрузки — 3,5А.Схема достаточно проста:
Она представляет из себя полумостовой инвертор с переключающим насыщаюшимся трансформатором. Конденсаторы С1 и С2 образуют делитель напряжения для одной половины полумоста, а так же сглаживают пульсации сетевого напряжения. Второй половиной полумоста являются транзисторы VT1 и VT2, управляемые переключающим трансформатором Т2. В диагональ моста включена первичная обмотка силового трансформатора Т1, который рассчитан так что он не насыщается во время работы.
Для надёжного запуска преобразователя, применён релаксационный генератор на транзисторе VT3, работающем в лавинном режиме.
Кратко принцип его работы. Конденсатор С7 заряжается через резистор R3, при этом напряжение на коллекторе транзистора VT3 пилообразно растёт. При достижении этого напряжения примерно 50 – 70В, транзистор лавинообразно открывается, и конденсатор разряжается через транзистор VT3 на базу транзистора VT2 и обмотку III трансформатора Т2, тем самым запуская преобразователь.
Чертёж платы не привожу, так как у каждого в заначке свои детали. Ограничусь лишь фото своей платы:
По моему, утюжить такую плату не имеет смысла, она слишком простая.
В качестве транзисторов VT1 и VT2 можно применить отечественные КТ812, КТ704, КТ838, КТ839, КТ840, то есть с граничным напряжением коллектор-эмиттер не менее 300В, из импортных знаю только J13007 и J13009, они применяются в компьютерных БП. Диоды можно заменить любыми другими мощными импульсными или с барьером шоттки, я, например, использовал импортные FR302.
Трансформатор Т1 намотан на двух сложенных кольцах К32×19Х7 из феррита марки М2000НМ, первичная обмотка намотана равномерно по всему кольцу и составляет 82 витка провода ПЭВ-1 0,56. Перед намоткой необходимо скруглить острые кромки колец алмазным надфилем или мелкой наждачной бумагой и обмотать слоем фторопластовой ленты, толщиной 0,2 мм, так же нужно обмотать и первичную обмотку. Обмотка III намотана сложенным вдвое проводом ПЭВ-1 0,56 и составляет 16+16 витков с отводом от середины. Обмотка II намотана двумя витками провода МГТФ 0,05, и расположена на свободном от обмотки III месте.
Трансформатор Т2 намотан на кольце К10×6Х5 из феррита той же марки. Все обмотки намотаны проводом МГТФ 0,05. Обмотка I состоит из десяти витков, а обмотки II и III намотаны одновременно в два провода и составляют шесть витков.
ВНИМАНИЕ!!! ПЕРВИЧНЫЕ ЦЕПИ БП НАХОДЯТСЯ ПОД СЕТЕВЫМ НАПРЯЖЕНИЕМ, ПОЭТОМУ НУЖНО СОБЛЮДАТЬ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ НАЛАДКЕ И ЭКСПЛУАТАЦИИ.
Первый запуск блока желательно производить подключив его через токоограничивающий резистор, представляющий из себя лампу накаливания мощностью 200 Вт и напряжением 220 В. Как правило, правильно собранный БП в наладке не нуждается, исключение составляет лишь транзистор VT3. Проверить релаксатор можно подключив эмиттер транзистора к минусовому полюсу. После включения блока, на коллекторе транзистора должны наблюдаться пилообразные импульсы частотой около 5 Гц.
Тема по этой статье на датагорском форуме. 1. Журнал «Радио», 1981, №10, с.56, «Экономичный блок питания», В. Цибульский, г. Тернополь2. Журнал «Радио», 1985, №6, с.51, «Усовершенствованный экономичный блок питания», Д. Барабошкин, г. Свердловск
3. «Источники вторичного электропитания радиоэлектронной аппаратуры», М: Радио и связь, 1981
4. Журнал «Радио», 1981, №12, с.54, «Блок питания цифрового частотомера», С. Бирюков
Спасибо Федору ([email protected]) за предоставленные ссылки на связанные материалы!
Александр (alx32)
Ульяновск
Я простой электрик
datagor.ru
РадиоКот :: ИБП за копейки!
РадиоКот >Лаборатория >Аналоговые устройства >ИБП за копейки!
Всем привет! Как то захотел я собрать усилитель на TDA7294. И друг продал за копейки корпус. Такой черный, красивый, а в нем когда то жил спутниковый ресивер 95-х годов. И как на зло ТС-180 не помещался, не хватило по высоте буквально 5 мм. Начал смотреть в сторону тороидального трансформатора. Но увидел цену, и как то сразу перехотелось. И тут же в глаз пал компьютерный БП, думал перемотать, но снова же куча регулировок, защит по току, брррр. Начал гуглить схемы импульсных блоков питания, большая плата, куча деталей, лень вообще что то делать стало. Но случайно на форуме нашел тему о переделке электронных трансформаторах Ташибра. Почитал так, вроде ничего сложного.
На следующий день поехал хоз-маг и купил пару подопытных. Одна така цацка стоит 40 грн.
Тот что сверху BUKO.
Снизу копия Ташибры, только имя сменилось.
Между собой они немного различаются. У ташибры например 5 витков у вторичной обмотке, а у BUKO 8 витков. У последнего еще немного плата побольше, с дырками под установку доп. деталей.
Но доработка обоих блоков идентична!
Во время доработок нужно быть предельно осторожным, т.к. на транзисторах присутствует сетевое напряжение.
И если вы случайно коротнете выход, и транзисторы сделают новогодний салют я не виноват, все вы делаете на свой страх и риск!
Рассмотрим схему.
Все блоки от 50 до 150 ватт идентичны, отличаются только мощностью деталей.
В чем состоит доработка?
1) Необходимо добавить электролит после сетевого диодного моста. Чем больше — тем лучше. Я поставил 100 мкф на 400 вольт.
2) Необходимо поменять обратную связь по току на связь по напряжению. Зачем? А затем что бп запускается только с нагрузкой, а без нагрузки он не запустится.
3) Перемотать трансформатор (при необходимости).
4) Установить на выходе диодный мост (например КД213, импортные шоттки приветствуются) и конденсатор.
В синему кружку катушка обратной связи по току. Необходимо выпаять ее 1 конец, и на плате ее замкнуть. Сделали КЗ на плате? Значить идем дальше!
Потом берем кусок витой пары на силовой трансформатор мотаем 2 витка и на трансформатор связи мотаем 3 витка. На концы припаиваем к резистору 2.4-2.7 ом 5-10W. Подключаем лампочку на выход и ОБЯЗАТЕЛЬНО лампочку на 150 ватт в разрыв сетевого провода. Включаем — лампочка не засветилась, убираем ее, снова включаем и видим что лампочка на выходе светится. А если не засветилась то нужно провод в трансформатор звязи завести с другой стороны. Посветила лампочка теперь выключаем. НО перед тем как что то делать обязательно разрядите сетевой конденсатор резистором на 470 ом!!
Я собирал БП для стерео УНЧ на TDA7294. Соответственно мне нужно перемотать его на напряжение 2Х30 вольт.
На трансформаторе 5 витков. 12V/5вит.=2,8 вит/вольт.
30V/2,8V=11витков. Тоесть нам надо намотать 2 катушки по 11 витков.
Выпаиваем трансформатор из платы, снимаем 2 витка из транса, и соответственно сматываем вторичную обмотку. Потом я намотал катушки обычным многожильным проводом. Сразу одну катушку, потом вторую. И соединяем начала обмоток или концы и получаем средний отвод.
Тоесть таким образом мы можем намотать катушку на необходимое напряжение!
Частота блока питания с ОС по напряжению 30 кгц.
Потом я собрал диодный мост из КД213, поставил электролиты и обязательно надо керамику!!!

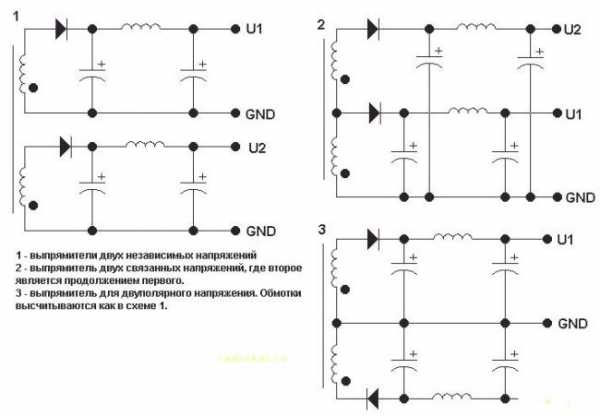

Как соединять катушки, и какие возможные вариации можно посмотреть на схеме из соседней статьи.
Запомните — при замыканию выхода бп горит! Я сам спалил один раз. Сгорели, диоды, транзисторы и резисторы в базе! Заменил их и бп благополучно начал работать!
Ну и теперь пару фотографий готового БП для УНЧ.
Красным обозначено место закорачивания ОС по току.
Вот еще есть вариация для шуруповерта. Трансформатор тут я не перематывал. Просто его поднял вертикально, и сбоку прилепил диодный мост. Все это дело установил в коробку из аккумулятора. И сзади поставил кнопку для выключения.
Резистор припаян на плату в свободный пятачок. Желательно применять резисторы на 10W т.к. он греется во время работы!
Таким образом мы получаем отличный ИБП за копейки, который можно применить куда угодно!!!
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
www.radiokot.ru
