Импульсные реле для управления освещением

Содержание

Вступление

В статье рассказывается об устройстве импульсных (бистабильных) реле, представлены различные модели и схемы подключения для управления освещением в доме или офисе.

Устройство импульсного реле

Импульсное реле — это электронное устройство (прибор электроавтоматики), которое последовательно замыкает и размыкает встроенный контакт при подаче на вход управления короткого импульса.

Устройство импульсного реле

Работает реле так:

• первое нажатие — встроенный контакт замыкается
• второе нажатие — размыкается
• и далее, по кругу.

Работа импульсного реле на примере BIS-402

Иногда такие реле называют бистабильными.

Для формирования управляющего импульса часто используют кнопочные выключатели, без фиксации. Ещё их называют «выключатели звонкового типа».

К контактам импульсного реле может быть подключена любая электрическая нагрузка: лампа, светильник, электродвигатель, электрический замок.

Да что угодно, лишь бы ток не превышал максимально допустимый для внутрених контактов реле.

Внешнее исполнение — стандартное, для установки на дин-рейку или в монтажную коробку.

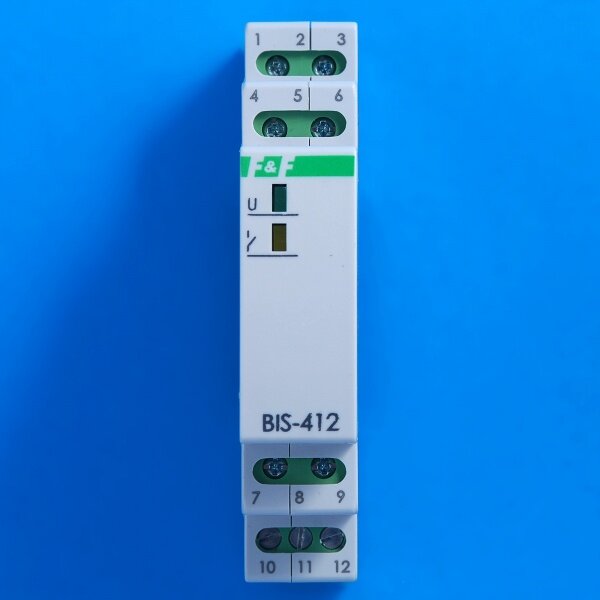

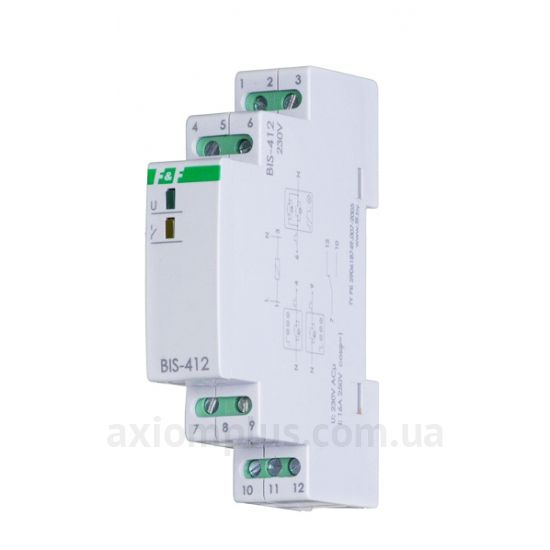

Импульсные реле BIS-412i и BIS-404

Для чего применяют импульсные реле?

Если вы посмотрите каталоги производителей электроавтоматики, то скорее всего, обнаружите импульсные реле в разделе «Управление освещением».

Действительно, с их помощью относительно просто организовать включение светильников из нескольких мест в длинных коридорах, подъездах, на лестницах многоэтажных домов. Вы можете установить такие кнопки где угодно и сколько угодно, соединить их параллельно друг другу тонким двужильным проводом, и подключить ко входу управления импульсного реле.

Параллельное соединение выключателей для управления освещением из нескольких мест.

Не нужно разбираться в путанных схемах коммутации, заморачиваться с проходными выключателями, выключателями-переключателями, прокладкой трех-четырех-жильных кабелей и прочими вещами, которые имеют место в случае традиционной, так называемой «перекрестной» схемы управления светильниками из нескольких мест.

Разновидности импульсных реле

На рисунке показана схема простого импульсного реле BIS-402 производства Евроавтоматика ФиФ. Здесь один вход управления и одна нагрузка.

Импульсное (бистабильное) реле BIS-402

Но есть приборы по-интереснее.

Например, некоторые импульсные реле умеют управлять двумя нагрузками, включать их как вместе, так и раздельно одной кнопкой.

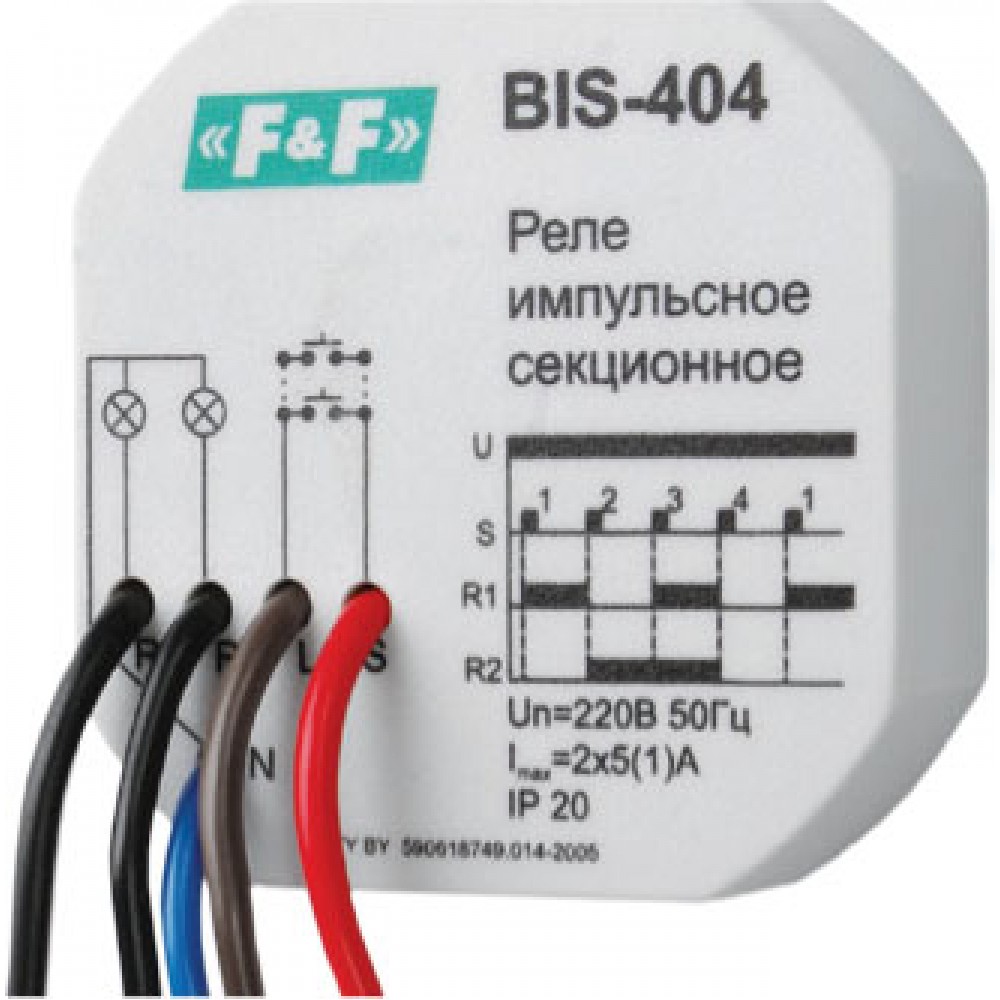

Реле BIS-404 производства Евроавтоматика ФиФ

Для BIS-404 вместо звонковой кнопки может применяться стандартный выключатель с фиксацией, что очень удобно в случае, если переделка существующей электропроводки невозможна или затруднена.

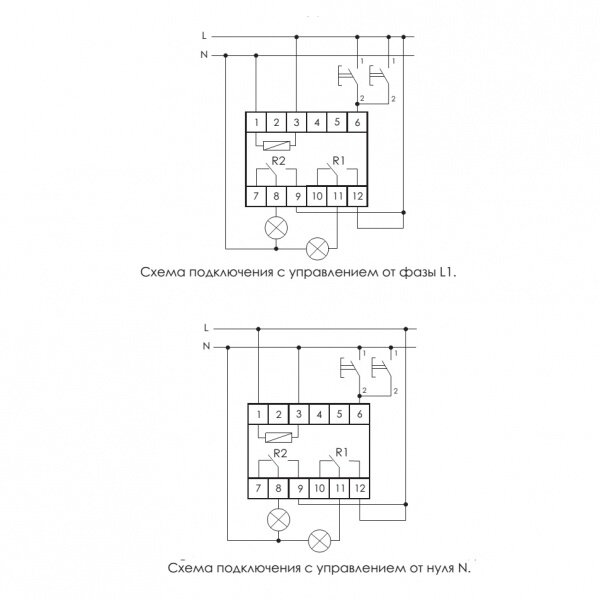

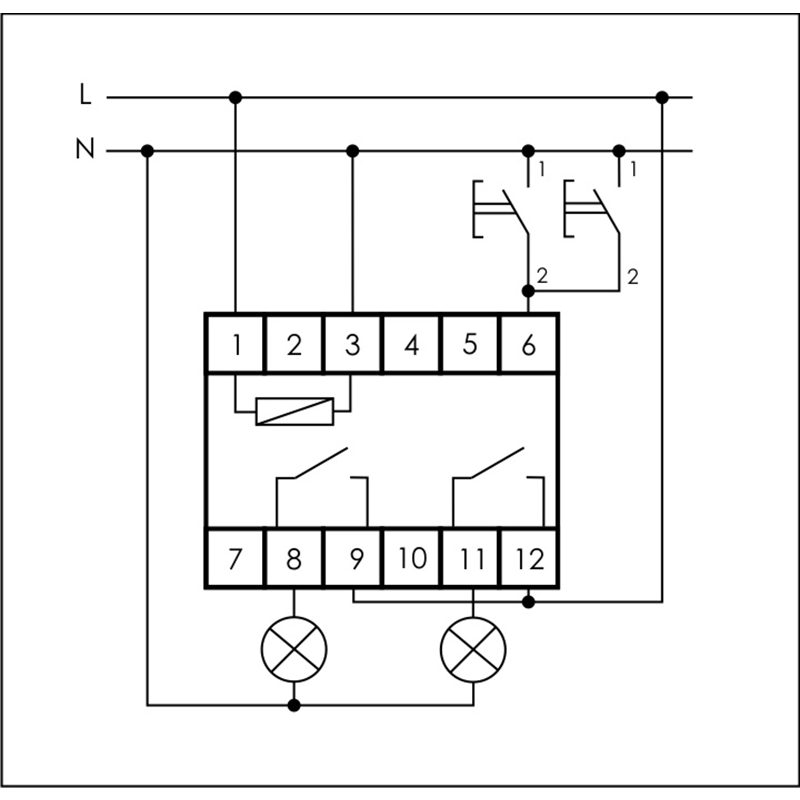

Схема подключения BIS-404 при использовании стандартного выключателя с фиксацией

Есть реле со встроенным таймером, они отлично подойдут для управления освещением в подъездах многоэтажных домов.

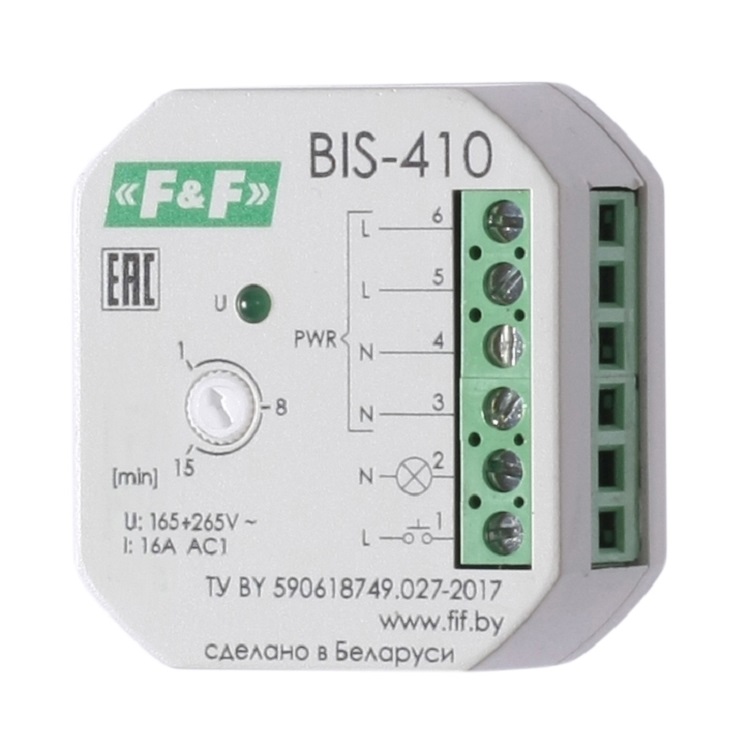

Импульсное реле BIS-410 со встроенным таймером от 1 до 15 минут.

Отдельный интерес представляют импульсные реле с тремя входами управления. Кроме обычного входа управления, здесь есть отдельный вход только для включения и отдельный — только для выключения нагрузки.

Реле с дополнительными входами «Включить» и «Выключить»

Применяют такие реле, чаще всего, в больших домах или гостиницах. Отдельные входы позволяют консьержу, нажатием одной кнопки, выключить весь свет на этаже, нажатием другой — включить. По такому же принципу можно организовать управление освещением во всей гостинице — из одного места включать свет на всех этажах, или наоборот, выключать.

Схема группового управления освещением на нескольких этажах

Конечно, практическая схема получается сложновата, но вы только представьте, сколько потребуется проложить проводов, выполнить различных соединений, возьмись мы решать подобную задачу традиционным путем, с применением перекрестных переключателей.

Для чего реле могут быть полезны вам, в вашем доме?

Думаю, для тех же коридоров и межэтажных лестниц, больших прихожих, внешнего и ландшафтного освещения, открывания электрозамков, систем полива, различных насосов и вытяжных вентиляторов.

Кстати, наш покупатель недавно задавал вопрос, как включать один, общий, вытяжной вентилятор в раздельном санузле, из туалета и ванной комнаты. Для этих целей отлично подойдет импульсное реле с таймером, например BIS-410 или BIS-413. Одну кнопку ставим в туалете, другую в ванной. Всë!

Так же импульсное реле может пригодиться при замене или модернизации светильников. Например, вы решили заменить люстру. Купили новую, большую, красивую, и… двусекционную, которая позволяет включать как часть ламп, так и все вместе. Вы понимаете, что это здорово, но у вас для люстры уже установлен одноклавишный выключатель, и в стене проложен двужильный кабель.

Что делать? Безвыходное положение?

Нет! Вам поможет импульсное реле BIS-404, пример установки которого [05:21] подробно показан в этом видео.

Новые реле с буквой «i»

В каталоге Евроавтоматика ФиФ появились импульсные реле, в названии которых добавилась буква i. При этом сами названия дублируются.

Например:

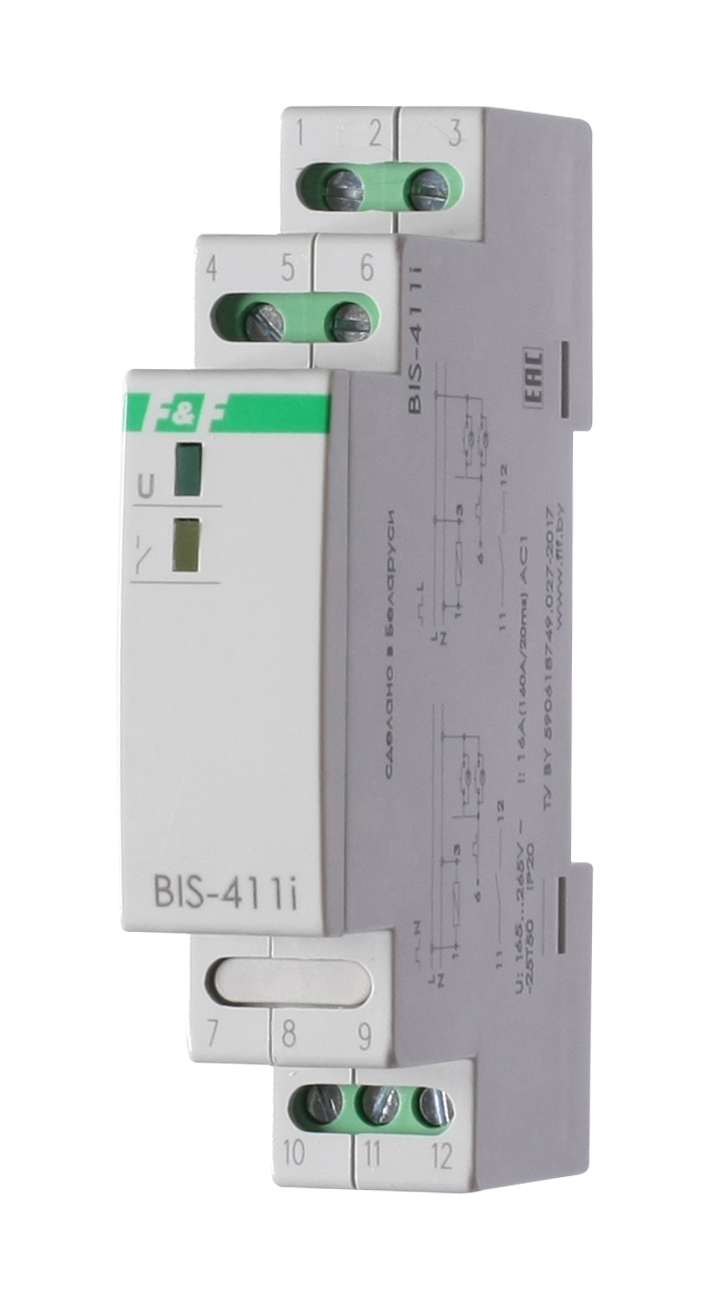

• BIS-411 — BIS-411i
• BIS-412 — BIS-412i
• BIS-413 — BIS-413i

Внешне ничем не отличаются, но реле с буквой i стоят дороже.

Разница в цене составляет от 50 до 400 ₽., в зависимости от модели.

Возникает очевидный вопрос: «Зачем платить больше?»

Дело в том, что встроенные контакты у новых реле способны кратковременно выдерживать ток до 125 Ампер. Правда, в течении всего 20 миллисекунд, но этого будет достаточно для того, чтобы использовать реле для включения мощных ламп накаливания, электродвигателей, электромагнитных клапанов и прочего оборудования с повышенным пусковым током.

Теперь вопрос: Как это реализовано на практике? Я вскрыл парочку BIS-412, старое и новое импульсное реле, и вот что увидел.

Устройство импульсного реле BIS-412i

В новых БИСах стоят электромагнитные реле HONGFA серии INRUSH, которые как раз и разработанны для того, чтобы выдерживать высокие пусковые токи, характерные для реактивной или ёмкостной нагрузки.

Так же в реле применяется более мощный микроконтроллер и преобразователь напряжения, благодаря которому реле работает как от постоянного, так и переменного напряжения, от 100 до 260 Вольт.

Преимущества

Получается, мы платим больше за:

1. Пусковой ток до 125 А (20мс)
2. Возможность работа от AC/DC 100 — 256 В за счет встроенного преобразователя.
3. И в случае BIS-412i — упрощенную схему группового подключения.

Сегодня вы можете выбирать между старыми и новыми реле, хотя в скором времени завод может полностью перейти на новые модели, с буквой «i».

Заключение

Теперь вы знаете, как устроены импульсные реле, для чего их применяют, чем они могут быть полезны в доме. Как видите, это не только отличное решение для того, чтобы включать светильники из нескольких мест, но иногда помогают справиться с противоположной задачей — одной кнопкой или выключателем управлять двумя светильниками.

Если у вас остались вопросы по импульсным реле, пишите в комментариях или обращайтесь в службу технической поддержки Скан Лайтс+. Можно воспользоваться формой обратной связи, чатом или электронной почтой [email protected]

Обязательно поможем ))

Импульсные реле – что это такое?

При необходимости управления осветительными устройствами из нескольких точек, удаленных на некотором расстоянии друг от друга, используют несколько проходных (перекрестных) выключателей. В данном случае к каждому отдельному выключателю ведется два-три провода (в зависимости от типа светильника) сечением, соответствующим току нагрузки данного осветительного устройства. Если количество мест, с которых планируется управлять светильниками, не более двух-трех, при этом расстояние до светильника сравнительно небольшое, способ применения традиционных проходных и перекрестных переключателей актуален. Во всех остальных случаях наиболее предпочтительно использовать для управления осветительными устройствами импульсные реле.

Что такое импульсное реле?

Приведем краткую характеристику данных электрических аппаратов и приведем аргументы в пользу их применения для управления осветительными устройствами. Для начала рассмотрим, что же такое импульсное реле. Принцип работы обычного электрического реле следующий. В реле есть катушка, которая втягивает сердечник, соединенный с группами контактов. При подаче напряжения на данную катушку, втягивается сердечник, который в свою очередь замыкает или размыкает контакты, в зависимости от их изначального положения. Основное преимущество реле заключается в том, что ток (напряжение), который подается на катушку управления реле, как правило, небольшой, а ток, который коммутируется контактными группами реле, может быть в несколько раз больше. При этом реле находится во включенном положении в том случае, если на катушке будет присутствовать напряжение (ток). Когда напряжение с катушки будет снято, реле будет выключено, и контакты примут исходное положение. Принципиальное отличие импульсного реле от реле традиционного типа в том, что для его включения не нужно постоянно подавать напряжение на цепь управления – достаточно одного импульса. Причем подачей импульса реле замыкается, таким же импульсом реле размыкается. Если для управления обычным реле необходимо постоянно подавать напряжение на катушку, то в случае использования импульсного реле электроэнергия, расходуемая цепями управления реле, потребляется только в момент подачи импульса. Применение импульсного реле в различных электронных устройствах не всегда оправдано, так как в нем отсутствует возможность контроля текущего положения контактных групп. Для осветительных сетей данное устройство подходит идеально. Ниже приведем краткую характеристику импульсных реле, применяемых для управления освещением. Импульсные реле бывают двух типов, в зависимости от принципа работы: электромеханические и электронные. Импульсное реле электромеханического типа имеет конструкцию по принципу работы аналогичную всем электромеханическим реле, независимо от типа – катушка, сердечник, контакты и другие механические устройства, которые обеспечивают выполнение одной функции – поочередного отключения и включения в случае подачи импульса на катушку управления. В импульсных реле электронного типа данную функцию выполняют полупроводниковые элементы или микропроцессоры. Основное преимущество импульсных реле электронного типа в том, что в них, помимо основной функции замыкания и размыкания контактов при подаче импульса, может быть реализовано множество дополнительных функций. Преимущества импульсного реле Legrand

Использование импульсных реле для управления осветительными устройствами

Приведем несколько примеров использования импульсных реле для управления светильниками. Например, в здании есть очень длинный коридор, в нем установлено несколько светильников. Для удобства управления осветительными устройствами планируется предусмотреть возможность включения освещения с четырех различных точек. Как и упоминалось в начале статье, что использование традиционных перекрестных и проходных выключателей для управления освещением актуально только в том случае, если расстояние между местами установки выключателей сравнительно небольшие и их общее количество не более двух-трех. В противном случае целесообразнее использовать для управления освещением импульсные реле. Использование импульсных реле для централизации управления Основное преимущество использования импульсного реле, по сравнению с обычными выключателями освещения в том, что для подключения кнопок управления данным реле можно выбрать провод с минимальным сечением. В то время как в случае использования обычных выключателей все провода (кабеля) должны иметь сечение, которое соответствует фактической нагрузке электроприборов, в данном случае осветительных устройств. Существуют отдельные типы импульсных реле, которые имеют несколько цепей управления. Например, при подаче импульса на первую цепь реле может замыкаться и размыкаться, а при подаче импульса на другую цепь – только размыкаться. Чем это удобно? С помощью данной функции можно реализовать возможность одновременного отключения всех светильников, расположенных во всем доме. Например, можно объединить цепи отключения всех реле, установленных для управления светильниками в доме, и вывести их на кнопку, расположенную недалеко от входной двери. Теперь, когда вам необходимо выйти из дома, не нужно бегать по всем комнатам и проверять отключенное положение светильников – достаточно нажать одну кнопку и все светильники отключатся. Также следует отметить такое преимущество использования импульсного реле, как удобство управления. Во-первых, кнопкой управлять значительно удобнее, чем клавишным выключателем. Во-вторых, благодаря тому, что для управления данным реле достаточно короткого импульса, можно дать волю фантазии и реализовать необычный способ включения освещения или других электроприборов при помощи импульсного реле.

Автоматика: Способы подключения импульсных реле – CS-CS.Net: Лаборатория Электрошамана

Данный пост написан по многочисленным просьбам народа, который у меня консультируется и которому я собираю щитки. Оказывается, самое сложное — это объяснить то, как при помощи одного кабеля-шлейфа подключить в подрозетниках кнопки к этим реле и всё задействовать. Сейчас я сделаю небольшой ликбез на тему того, как подключать импульсные реле и как делать разводку проводки под них.

Сначала напомним старые посты и кратко весь материал:

• ВНИМАНИЕ! С осени 2015 года импульсные реле серии E250 (E251, E257 C) сняты с производства. Вместо них надо использовать Новые импульсные реле серии E290. Читайте про них новый пост с обзором и ссылкой на каталог.
• Хитрая информация. Оказывается, кнопки для импульсных реле покупать не обязательно. Достаточно сделать (или найти подходящие) под них пружинки. Я написал про это отдельный пост: https://cs-cs.net/impulse-relay-buttons-ferum-ks.
• Так же у меня написан очень большой пост про КНОПКИ для импульсных реле и технологии их применения. Читайте его!
• Импульсное реле — это такая хитрая штука, которая позволяет управлять освещением при помощи кнопок без проходных выключателей: нажал кнопку — свет включился. Нажал ещё один раз — выключился. Профит здесь в том, что все кнопки управления подключаются параллельно на одну линию и их может быть бесконечно много.
• Такие реле бывают с центральным управлением: например, все реле можно сразу выключить, погасив весь свет в квартире.
• Эти реле бывают электронные и электромеханические. Электронные из неплохих производит компания «Меандр» (та самая, которая производит УЗМ-51м), а электромеханические — мой злой ABB.
  Внимание! На данный момент (написания поста) у ABB есть небольшие задержки с поставками реле, и они помечены (временно!) как снятые с производства, чтобы народ их не заказывал. Через один-два месяца ситуация наладится, и реле снова можно будет заказывать!
• Для управления этими реле можно прокладывать кабели на большое количество жил (кабели КВВГ и МКШ) и можно делать двойные кнопки управления — две кнопки в один подрозетник, что экономит место.

А сейчас вернёмся к самым, блин, азам, которые я считал настолько простыми, что пропустил их нафиг. Итак — как же подключить и использовать импульсное реле?

А давайте вспомним, что у него есть из контактов:

• A1-A2. Это контакты катушки реле. Катушка может иметь напряжение питания в 12, 24 вольта или на 220 вольт. Нам чаще всего для обычных задач удобна катушка на 220 вольт, потому что щиток у нас всё равно силовой, и все цепи управления проще тащить тем же сетевым напряжением.
  В электромеханических реле, если кратковременно (импульсно — отсюда и название реле) подать рабочее напряжение — то реле изменит своё состояние на противоположное. В электронных реле питание надо подавать сюда на всё время работы реле.
• 1-2 (или другая нумерация). Это контакт или контакты, которые замыкаются или размыкаются при работе реле. Важно понимать, что это ПРОСТО КОНТАКТЫ. На них не будет напряжения и не будет какого-то там «входа» или «выхода». У реле просто есть контакты, которыми мы сами в щитке должны замкнуть цепь питания лампочки (или какой-то другой нагрузки).
• ON, OFF — для реле с центральным управлением. Это контакты, которые принудительно переводят импульсное реле в выключенное или во включенное состояние. Напряжение питания подаётся на них обычно между одним из контактов катушки (чаще всего A2) и этим контактом. То-есть, для ABB, чтобы выключить реле — надо подать 220 вольт между OFF-A2.

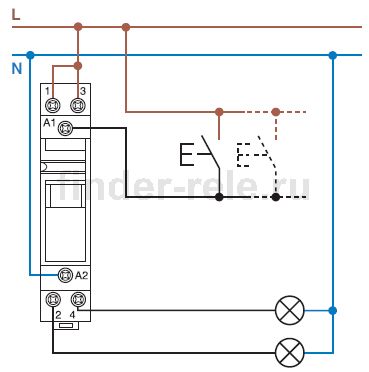

Итак, самая простая схема на словах у нас будет такой. Подадим фазу питания на кнопку (кнопки), которая будет переключать реле. Эту же фазу подадим на контакт «1», чтобы она шла через реле на питание лампочки. С кнопки заведём сигнал управления на контакт A1 катушки реле. А ноль подадим на лампочку и на контакт A2 реле. Вот что у нас получится:

Схема подключения импульсного реле

Здесь у нас применено хорошее и грамотное читерство, которое связано с заботой о людях. Здесь мы тем, что в начале всей схемы поставили автомат этой группы света, решили сразу несколько задач: защиту катушки реле. Защиту цепей управления. И защиту лампы. И ещё и защиту мозга человека, который будет знать: погасил автомат — и никакое реле не щёлкнет.

Структура щита с импульсными реле

Кнопок управления этим реле мы можем наставить сколько угодно. А теперь сразу поговорим о том, как нам грамотно и логически распределять в щите наши импульсные реле. По некоторым схемам, которые я видал на MasterCity.Ru, народ там не понимает структуры и косячит.

Итак, структура у нас состоит из вот каких уровней:

• Защита автомата света (УЗО) на несколько автоматов освещения. Скажем, есть у нас УЗО «Свет первый этаж», а под ним стоят автоматы «Свет Холл», «Свет Гостиная», «Свет Столовая». Здесь всё пока понятно — мы так щитки и собираем. В случае дифавтоматов тоже понятно: до дифов мы ничего не ставим, а сами дифы приравняем к автоматам и рассмотрим ниже:
• Автомат защиты группы света. Он у нас защищает кабели питания светильников. И в случае применения импульсных реле — кабели управления. Этот автомат у нас выбирается и ставится так же, как в случае проектирования обычного щитка. Вот надо нам на комнату поставить автомат на свет на 6А — ставим. Надо на 10А — ставим.
• Импульсные реле. А вот тут уже интересно и одновременно просто: на каждую группу света мы ставим своё реле. Если брать схему без импульсных реле, то вот будет у нас две клавиши выключателя: Свет верх и Свет бра. На каждую такую клавишу ставим импульсное реле, чтобы можно было отдельно разные виды света включать и выключать.
  А если же у нас одной клавишей включаются одновременно несколько типов света — то нам понадобится одно реле. В общем, одна «клавиша» выключателя — одно реле.

Такую структуру я изобразил на рисунке, чтобы было понятно. В Холле из примера у нас три группы света (скажем, потолок, подсветка пола и бра). В Гостиной — две группы (люстра из двух групп ламп), а в Столовой — одна группа света — светильник сверху.

Структура (схема) щитка на импульсных реле

Видите? Пока всё просто. И очень важно. То-есть, сначала мы «собираем» обычный щиток, который у нас заканчивается автоматами на свет. А уже на эти автоматы мы навешиваем импульсные реле по стольку штук, по скольку надо.

Ну что? Разрисуем эту структуру для примера из трёх групп? Вот, смотрите на схему:

Схема щитка с импульсными реле на три группы света

Здесь фаза питания с автомата у нас пошла на кнопки и на контакты «1» всех реле. Здесь мы можем использовать перемычки, потому что все три реле питаются с одного автомата. То-есть, головой думать не надо — запитываем все реле подряд. Ноль подаём на лампы и на контакты «A2» реле. «Выход» фазы с реле — на лампы нужной группы. А сигнал от кнопок — на A1 нужных реле. Всё!

И сразу же сделаем отступ о монтаже этого в щитке! Вот уж извините — фоток не будет, опишу на словах. Очень важно понять, что это на бумаге всё так красиво и просто соединяется. А на деле у вас получится несколько разных соединений и кабелей. В одной точке вам понадобится соединить ПуГВ, которым вы собираете щиток и ВВГ, который пришёл от ламп или кнопок. Ну-ка, давайте распишем кабели, которые у нас пойдут от щитка:

• Кабель на кнопки. ОДИН кабель на ВСЕ кнопки этого автомата. Посмотрите внимательно на схему. У всех кнопок есть один общий провод — фаза. Это будет одна жила кабеля. Далее нам нужен PE, чтобы защитить наш кабель. Это вторая жила кабеля. И ещё нам нужно столько жил в кабеле, сколько импульсных реле находится под его управлением. То-есть, для нашего примера нам нужен кабель на 5 жил: L, PE, Реле 1, Реле 2, Реле 3. А вот уже этот кабель мы тянем шлейфом от одного места, где будут стоять кнопки, до второго. От второго до третьего и так далее — как с розетками. Про это как раз писалось в посте про кабели для кнопок и управления.
• Кабели на светильники. Так как то, что включает светильники у нас находится теперь в щите на DIN-рейке, то кабели, которые идут на светильники у нас тоже тянутся от щитка. От каждого реле — один кабель на одну группу светильников. Здесь мы поступаем так, как привыкли: мы считаем что наше реле — это выключатель света. Вот так, как бы мы разводили кабели в случае, если этот выключатель находится в комнате — так и поступаем.
  Обычно хватает одного кабеля, а дальше он прямо на светильниках разводится шлейфом. В нашем примере кабелей будет три штуки — у нас три реле.

И вот здесь я НАСТОЯТЕЛЬНО советую использовать в щитке КЛЕММЫ для подключения этих кабелей! Это ОЧЕНЬ упрощает сборку щитка и подключение кабелей. Потому что с точки зрения кабелей у вас получается так, что одна жила кабеля подключается строго в одну «дырку» клеммы. А с точки зрения щитка вы можете всё, что вам надо, соединить проводом ПуГВ, используя наконечники НШВИ(2).

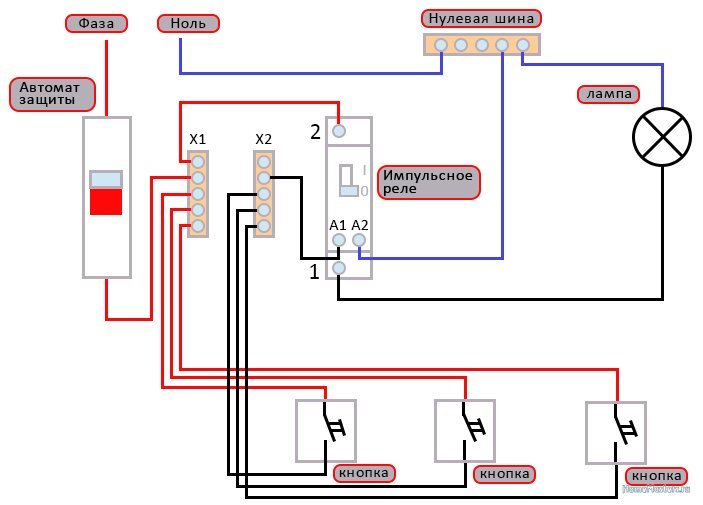

Вот смотрите, как будет выглядеть монтаж щитка без клемм и c клеммами:

• Без клемм. Фаза 220 пошла на импульсные реле от автомата. Потом под этот же автомат или под контакт реле надо подсунуть кабель от кнопок. Получается, что в щитке это надо как-то помечать. А жилы кабеля раздирать по всему щитку: одна на автомат, другая на реле.
  Провода от этого же кабеля кнопок пошли на импульсные реле. Ну, положим, катит. Но опять, тому кто будет подключать щиток, будет не совсем удобно заводить жилы кабеля среди монтажа щитка. То же самое с фазными проводами лампочек.
  Нулевые провода от лампочек и от катушек реле надо куда-то подключать… куда? Городить для каждого автомата нулевую шинку? Ну и нафига?
• С клеммами. Фаза от автомата пошла на реле. Оттудова пошла на клеммы.
  Ноль пошёл на клеммы, потом на реле.
  И осталось тупо соединить клеммы кнопок и катушки реле, и клеммы фаз ламп и «выходные» контакты реле. Всё! А потом стянуть стяжками, убрать в перфокороб и прочее по желанию.

Так что умоляю: любите себя и свою работу. Используйте клеммы!

Реле с центральным управлением

Пойдём чуть глубже в удивительный мир автоматики, хехе. Рассмотрим импульсные реле с центральным управлением. Как я уже писал, эти реле позволяют себя выключить кучей. То-есть удобно погасить весь свет в квартире. Сразу показываю схему, потому что она была у меня в архивах и там были хорошие пояснения:

Схема подключения импульсного реле с центральным управлением

Итак, в обычном варианте управления реле с центральным управлением ничем не отличается от обычного реле. Поэтому все правила компоновки реле по группам и монтаж абсолютно такие же, как и в обычном случае. А вот с центральным выключением и включением будет некоторое западло. Ну, кто тут самый внимательный? Кто догадается первым?

Суть западла вот в чём. Чтобы отключить все импульсные реле — надо на все их контакты «OFF» подать фазу питания. Какая наша первая реакция? Элементарная: все контакты цепляем перемычкой подряд и подаём… а ЧТО подаём-то? Ведь разные импульсные реле у нас питаются от разных автоматов. А если щиток трёхфазный — то ещё и от разных фаз… И соединить все контакты «OFF» подряд мы не можем. Иначе или УЗО посрабатывают, или межфазное 380 прилетит на катушки обмоток.

В каталоге к импульсным реле есть некие групповые модули, которые вроде как предназначены для разделения сигналов управления. Но в каталоге не написано про то, разделяют ли они питание. А схема дана для одной фазы на все группы реле. А модули эти под заказ 8 недель.

Мы же делаем надёжные решения? И делаем их брутально? Ага. Надёжно и брутально. А что у нас ещё может дать хорошую гальваническую развязку? Во! Обычное РЕЛЕ! Промежуточное, например. Когда-то я делал их краткий обзорчик на серии CR-P. Тогда схему сброса всех-всех реле под разными автоматами и фазами мы можем собрать вот каким образом:

Схема сброса реле с центральным управлением

Вся управляющая штука (кнопки и сброс реле) крутится вокруг того автомата, от которого эти реле питаются. То-есть через контакты реле сброса та же самая фаза с того же самого автомата подаётся на контакты OFF этих же реле. Ура! А вот катушки всех реле сброса мы запитаем от кнопки «Выключить всё» от какого-нибудь отдельного автомата. Или от автомата света коридора, где обычно эта кнопка и находится. А так как у серии реле CR-P есть реле с двумя группами контактов — то одно реле CR-P будет нам сбрасывать до двух автоматов питания этих реле.

Такое решение я постоянно применяю в своих щитах, и оно у меня самое надёжное и отработано годами. Когда я его придумал — я решил не париться и не искать других. Однако, практика и разные интересные задачки заставили меня пересматривать концепты. И я придумал и использую ещё и другое решение.

Я выношу ВСЕ цепи управления по всей квартире на отдельный автомат в щитке. Помните, у нас в импульсном реле катушка и контакты нагрузки никак не связаны. Поэтому управлять всеми реле мы можем, используя одно питание (да даже чуть ли не 24 вольта), а их контактами коммутировать обычное питание с автоматов освещения на лампы.

В этом случае нам промежуточные реле сброса нафиг не нужны. Мы экономим деньги и модули в щите и даже получаем профит в случае электромеханических реле ABB. У них есть рычажок для ручного включения реле. Значит мы можем подать себе свет в комнату, отключить цепи управления и при свете ковыряться с кнопками, подключая их. А это тоже нам на руку!

Разводка и подключение кабеля кнопок управления к кнопкам

А теперь — метафизика. Шучу. Но почему-то эта простая тема у многих вызывает ступор и взрыв мозга. Я попробую дать общие принципы и как-нибудь её разъяснить. Я говорю о том, как же нам проложить кабель кнопок управления и подключить его к этим самым кнопкам. Давайте осмыслим то, что мы имеем:

• Кабель кнопок (управления реле). У нас там есть одна общая фазная жила и несколько жил — по одной на каждое реле. Если замыкать эти жилы с фазной — то соответствующие реле будут щёлкать. Кабель подключен в щитке на клеммы и там он нас сейчас не интересует.
• Разные места на стене, где должны стоять эти кнопки. Согласитесь, раз уж мы вложили денег в импульсные реле, то глупо делать кнопки их управления только в одном месте помещения. Накидайте этих кнопок везде: у окна, у дивана, у стола!

А теперь внимание, сложность! Вбейте себе в голову то, что кабель управления мы разводим ШЛЕЙФОМ по всем местам, где у нас будут находиться кнопки управления не зависимо от числа кнопок. То-есть, если у нас при входе в комнату стоит три кнопки, а у дивана — две — то кабель у нас идёт от щитка до входа в комнату, от входа — к дивану.

Почему у нас в одном месте может быть больше кнопок управления, а в другом меньше? Это зависит от дизайна и внешнего вида. Например, при входе в комнату нам удобно управлять всем-всем светом сразу: мало ли что мы забыли выключить. А вот у дивана блок из трёх кнопок будет большим, и туда можно поставить двойную кнопку (один подрозетник) и завести на неё только самое необходимое из групп света.

А теперь ещё раз внимание! Кабель управления-то у нас ОДИНАКОВЫЙ ВЕЗДЕ! То-есть в ЛЮБОМ месте, где проходит этот кабель, у нас есть возможность управлять ЛЮБЫМ реле — достаточно только подключить на кнопку нужную жилу этого кабеля, которая за это реле и отвечает.

Это может дать нам такой профит: если когда-нибудь мы решим, что с дивана удобнее управлять подсветкой, а не верхним светом — то нам надо просто перекинуть жилы кабеля управления. И всё. Ничего в щитке или где-то ещё перекоммутировать не надо! А ещё мы можем, например, имея 5 групп управления, везде в комнате распихать блоки по 4 кнопки. И в разных углах комнаты сделать управление разными группами света так, как нам будет удобнее.

А теперь простыми словами: кабель управления ведётся шлейфом по всем местам, где будут кнопки управления этим светом. Вот есть у вас кабель управления светом гостиной. Вот везде, где вам нужны кнопки управления светом гостиной (хоть в холле перед ней) — вы закладываете этот кабель «Кнопки света гостиной» шлейфом. Так как в кабеле всегда есть все жилы управления светом — то если нам что-то не понравилось, мы можем изменить назначение кнопки, просто поменяв жилы, которые она замыкает.

А сейчас я покажу, как нам монтировать наши кнопки в подрозетниках. Кто не читал — напоминаю пост про монтаж в подрозетниках и настоятельно советую его освежить в памяти. Нам понадобится объёмное мышление и немного клемм WAGO на две «дырки». Дальше мы вспоминаем, что у любой кнопки обычно есть две дырки на каждый контакт, как у розеток для того, чтобы кнопки можно было соединять шлейфом. И вот тут всё встаёт на места.

Концепт соединения у нас будет вот какой: фазу управления (на ней нет нагрузки почти никогда, кроме катушек реле, которые подключаются в момент нажатия кнопок) мы соединяем шлейфом через все кнопки подрозетника. И отправляем её дальше на следующий шлейф и блок кнопок. Жилы управления, которые у нас задействованы, мы соединяем шлейфом прямо на кнопках. А PE и не используемые в этом блоке жилы мы соединяем вместе через WAGO. Получаем вот такое чудо:

Схема монтажа кнопок управления импульсными реле

Ну как? Всё просто и понятно? А если нам теперь надо изменить назначение кнопки, то мы выдернём из неё ненужые жилы. Соединим их WAGO, чтобы не нарушать цепь. А на их место воткнём другие жилы, которые раньше были соединены WAGO. Профит!

Разные схемы подключения

Эти схемы я достал из своего щитка в 19″ формате с автоматикой для Ктулхулизации. Здесь видно, как у меня были назначены жилы кабелей управления и нагрузок. В кабели я заложил ещё и ноль питания на всякий случай: млао ли в том же подрозетнике надо будет что-то засветить и скоммутировать?

Пример схем с импульсными реле (лист 1)

Это схема блока 5 кнопок на три группы реле: включить все группы, управлять группами в отдельности и выключить все группы сразу.

Пример схем с импульсными реле (лист 2)

А это схема блока, в котором все реле выключаются после срабатывания датчика присутствия.

Пример схем с импульсными реле (лист 3)

Приведу описание из своего документа:

Реле E257 имеют следующие контакты управления: A1, A2*, ON, OFF. При подаче различных сигналов контакт A2* является общим для них. При подаче напряжения между контактами A1-A2* реле изменяет своё положение (вкл/выкл) на противоположное. При подаче напряжения по контактам A2*-ON реле принудительно включается, а при подаче напряжения по A2*-OFF – выключается.

Реле времени CT-MFD используются в режиме формирования прямоугольного импульса по спаду управляющего сигнала (фазы питания) по контакту Y1. При подаче фазы на Y1 ничего не происходит (импульс будет сформирован только по пропаданию фазы на Y1). Своими контактами реле кратковременно (на длительность импульса в 0,5-1 сек) замыкает цепь OFF всех реле E257.

Датчик движения подаёт фазу одновременно на питание цепи LED-Светильников и на управляющий контакт Y1 реле времени CT-MFD. Когда датчик движения закончит питать подсветку (интервал работы настраивается в датчике), фаза с него пропадёт на контакте Y1 реле CT-MFD. Это вызовет формирование импульса, который выключит все импульсные реле E257, погасив свет полностью (эквивалентно ручному нажатию кнопки «Выкл все»).

Вот такая вот система — эти импульсые реле! Если есть какие вопросы — задавайте в комментах!

Что такое импульсное реле – схема подключения для управления освещением

Для удовлетворения современных требований освещения квартир, офисных помещений и предприятий используются сложные системы электрификации. При их проектировании для решения отдельных задач применяется ряд оборудования, которое постоянно усовершенствуется.

Так, импульсное реле для управления освещением из нескольких мест стало использоваться относительно недавно. Постепенно оно вытесняет стандартные схемы с проходными выключателями.

Блок: 1/6 | Кол-во символов: 434
Источник: https://sovet-ingenera.com/elektrika/rele/impulsnoe-rele-dlya-upravleniya-osveshheniem.html

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут.

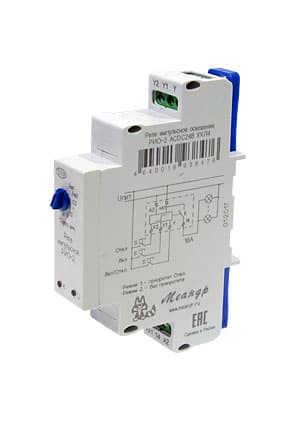

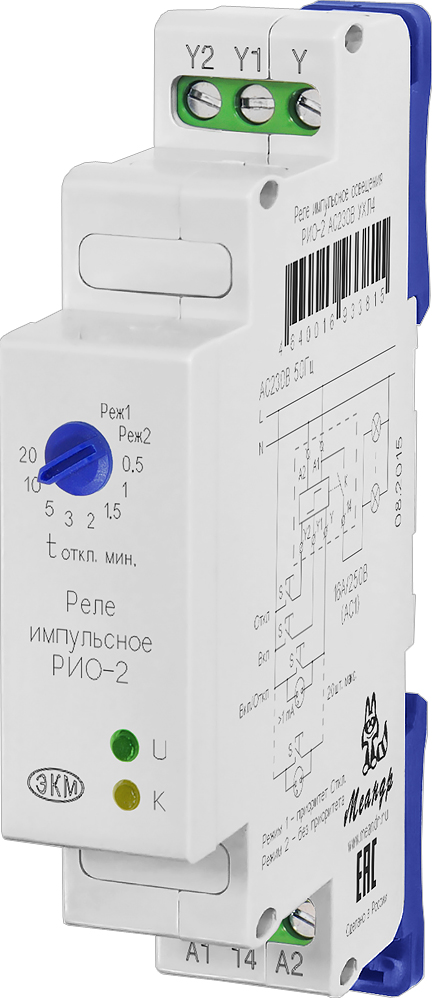

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Блок: 2/7 | Кол-во символов: 2726
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Структурная схема бистабильного реле

Принцип работы импульсного реле показан на анимированом рисунке (присмотритесь к нему внимательно):

1. Фазовый потенциал ( L ) идёт как на кнопу, так и на реле.
2. Когда используем кнопку ( S1 ), чтобы подать потенциал на реле, оно замыкает внутренний контакт реле и подает питание для лампы, даже если кнопка ( S1 ) будет отпущена.
3. Последующая подача на реле потенциала с помощью кнопки отключит лампу до тех пор, пока кнопка не будет нажата снова.
4. И лампа, и реле должны быть подключены к нейтральному ( N ) проводу, чтобы все функционировало так, как должно.

Блок: 2/8 | Кол-во символов: 594
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Сравнение схемы на проходных выключателях и импульсных реле

Самое главное преимущество всех этих реле заключается в том, что кнопки между собой подключаются параллельно и для этого достаточно двухжильного провода.

В независимости от того, какое количество кнопок вы задействуете – две, три, четыре и т.д.

Это существенно экономит затраты на кабель и упрощает подключение освещения.

Сравните наглядно схему и количество проводов одного и того же помещения, при монтаже проходных выключателей и импульсных реле.

Схема на проходных выключателяхСхема на импульсном реле

Как видите, во втором случае присутствует минимум двойная экономия (двухжильный кабель вместо четырехжильного, меньшее количество соединений, больше свободного места в распредкоробках). Функционал освещения в комнате от этого нисколько не пострадал.

Блок: 3/7 | Кол-во символов: 842
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Принцип действия и особенности установки

Работа осуществляется с помощью импульсной подачи: один импульс включает, другой выключает реле. Из-за наличия двух рабочих состояний — включенного и отключенного — такое устройство носит еще название бистабильного или блокировочного.

Блок: 3/8 | Кол-во символов: 277
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Как подключить импульсное реле

Чтобы правильно подключить импульсное реле, нужно понимать какие у него есть контакты и за что они отвечают.

 Как правило, это:

• два контакта на катушку питания А1-А2

На один из них, фаза либо ноль приходят постоянно, а на другой, как раз-таки и подается импульс после нажатия кнопки.

• силовые контакты 1-2, 3-4 и т.д.

Проходя через них, ток поступает на светильник.

Вот простейшая схема подключения одного импульсного реле на группу кнопочных выключателей.

Схема №1

Обратите внимание, что в импульсном реле нагрузка вовсе не проходит через кнопку. Нажимая ее, вы всего лишь даете импульс на катушку, которая и замыкает силовой контакт.

В некоторых моделях подавать управляющий импульс можно как через фазный проводник, так и через нулевой.

Представьте, что существенная и разветвленная часть эл.проводки у вас в доме даже не будет находится постоянно под напряжением, как это происходит с обычными выключателями света. Насколько это повысит пожаро и электробезопасность!

Некоторые разновидности имеют сразу несколько контактов. От них можно подключать две, три и более групп освещения.

Прохождение всей нагрузки через реле означает, что подгорание или выгорание контактов на кнопках практически исключено. Многие, радуясь такому обстоятельству, смело занижают сечение линий освещения до 0,5мм2 или 0,75мм2. Либо вообще “кидают” витую пару.

Однако не забывайте про правила, где четко говорится, что все групповые линии на светильники в жилых помещениях должны выполняться проводниками сечением минимум 1,5мм2.

При этом обратите внимание, все реле (группа или одиночное) должны обязательно подключаться после автомата.

Он защищает:

• кабель на цепи управления

Без него при коротком замыкании у вас просто сгорит эл. проводка.

Само реле не защищает ни от перегрузок, ни от КЗ.

Поэтому при сборке схемы в щитке, на каждый автомат освещения вы как бы “навешиваете” по одному или несколько импульсных реле.

Блок: 4/7 | Кол-во символов: 2015
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Управление реле из двух мест

Электрический потенциал от фазового провода ( L ) передается на клемму ( 2 ) кнопки ( S1 ), как при нажатии кнопки ( S1 ), так и ( S2 ). Внутри на схеме вы видите символ катушки, который управляет контактом реле, когда мы подаем напряжение на клеммы ( A1 ) и ( A2 ).

Таким образом мы можем прикрепить любое количество кнопок для независимого управления светом из разных мест. Если вы хотите добавить дополнительный элемент управления из другого места, просто введите в цепь еще одну кнопку и подключите её параллельно к любой другой кнопке, которая управляет этой лампой, или непосредственно к реле.

Блок: 4/8 | Кол-во символов: 630
Источник: https://2shemi. ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 — с центральным управлением

У имульсников ABB блок центрального управления можно докупить отдельно и присоединить его с левой стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей. Для электронных придется делать развязку через промежуточные реле.

Блок: 5/7 | Кол-во символов: 1514
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Бистабильное реле на две кнопки

Теперь возьмём бистабильное реле, которое может быть установлено вне коробки, например, в домашнем коммутационном аппарате. Так что вот для изучения еще одна схема подключения.

Это по-сути то же, что и в предыдущем рисунке, изменилась только форма реле.

Блок: 5/8 | Кол-во символов: 287
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Работа реле в нестандартных ситуациях

Многие задаются вопросом, а что будет с реле при исчезновении напряжения в доме и последующем его появлении? Не включатся ли в данном случае все светильники разом? Нет, такого не произойдет.

Однако статус положения контактов будет зависеть от конкретной модели. С памятью они или нет. Если память присутствует, то ранее включенные лампочки загорятся вновь. Там, где памяти нет, контакты просто разомкнутся.

А что будет, если два человека нажали на две кнопки одновременно? Это будет воспринято как одноразовое нажатие. То есть, лампочка либо загорится, либо потухнет, в зависимости от своего предыдущего положения.

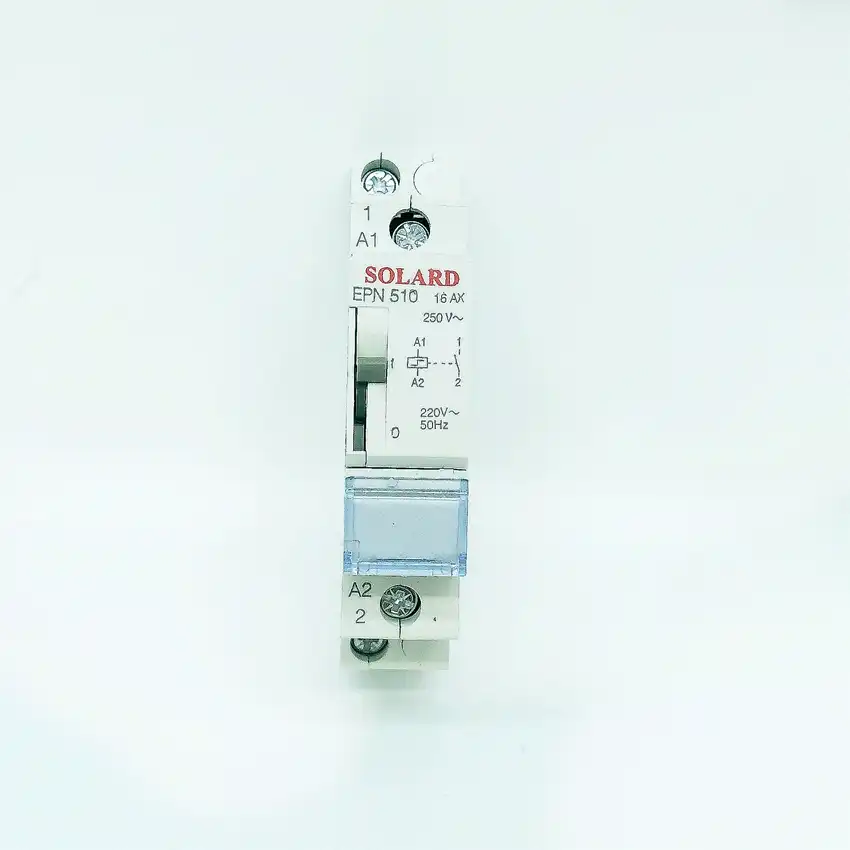

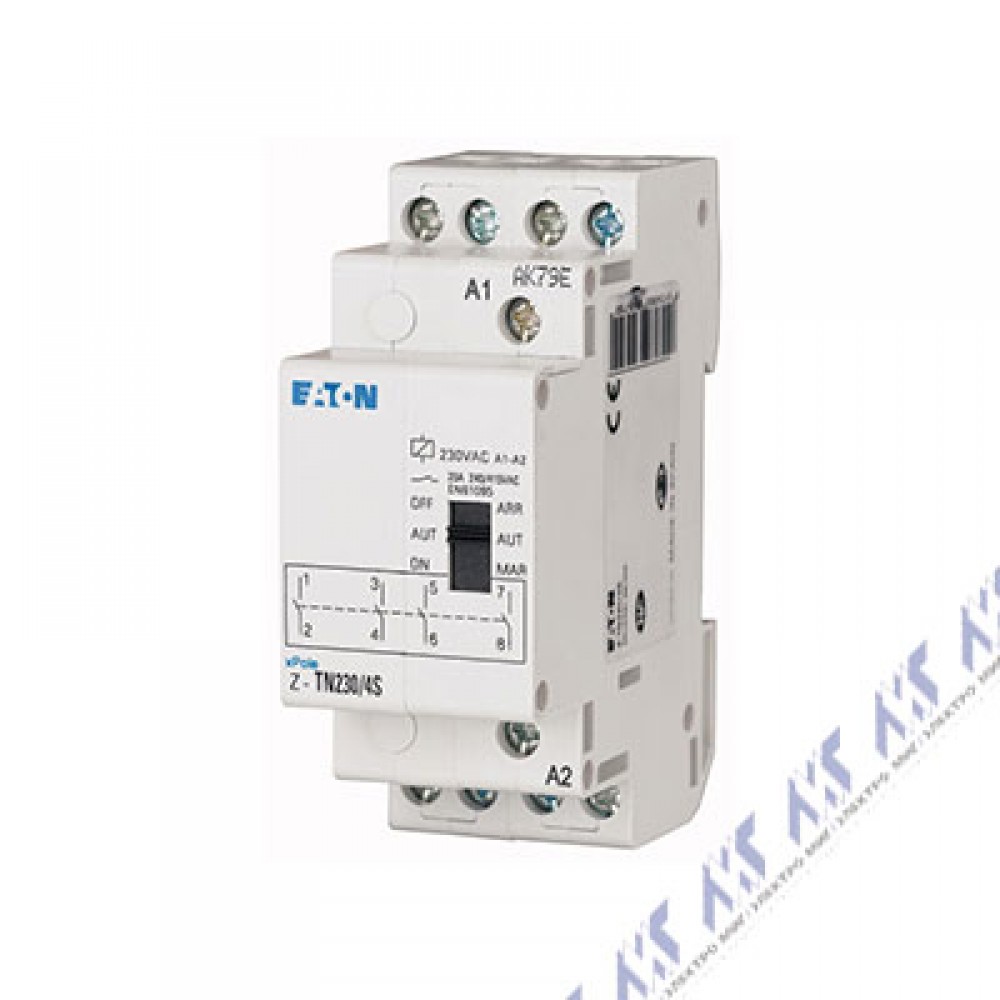

Импульсное реле для монтажа в эл.щиток имеет формфактор модульного контактора и устанавливается на дин-рейку. Номинальный ток большинства моделей 10-16А.

Этого вполне хватает для организации освещения в квартире или загородном доме.

Если вы захотите подключить более мощную нагрузку, тогда придется задействовать в схеме пускатель, либо выбирать модели на большие токи.

Блок: 6/7 | Кол-во символов: 1050
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Схема подключения для трех источников света при автоматическом управлении освещением, не требующая фиксации выключателей

Важно! Следует учитывать, что используется при такой схеме электрический ток силой в 16 ампер. для обеспечения защиты всей системы применяется выключатель, рассчитанный на 10 ампер. В этом случае у проводов должно быть сечение от 1,5 мм2. Кнопочные коммутаторы нужно соединять параллельно. Фазой является провод красного цвета, который должен проходить через все 3 выключателя кнопочного типа и замыкаться на силовой контакт, обозначенный в схеме числом 11.

Провод оранжевого цвета отвечает за фазу коммутации и должен подсоединяться к выходу, обозначенному Y, а затем идти через 14 клемму на лампы. Для соединения нулевой фазы провод ведут на клемму N, а потом — на светильник. Для выключения света нужно нажать на любой выключатель, чтобы осуществить кратковременную коммутацию провода фазы, выходящего на клемму Y. После этого произойдет размыкание контактов 11-14. При последующем нажатии схема действия будет такой же, но разомкнутые контакты поменяют свое положение, что приведет к включению света.

Недостатком такого подключения является то, что при коротком замыкании сложно будет найти повреждение. Сделать это легче при использовании второго варианта подключения импульсного реле.

Блок: 6/8 | Кол-во символов: 1313
Источник: https://cdelct. ru/accessories/podklyuchenie-impulsnogo-rele.html

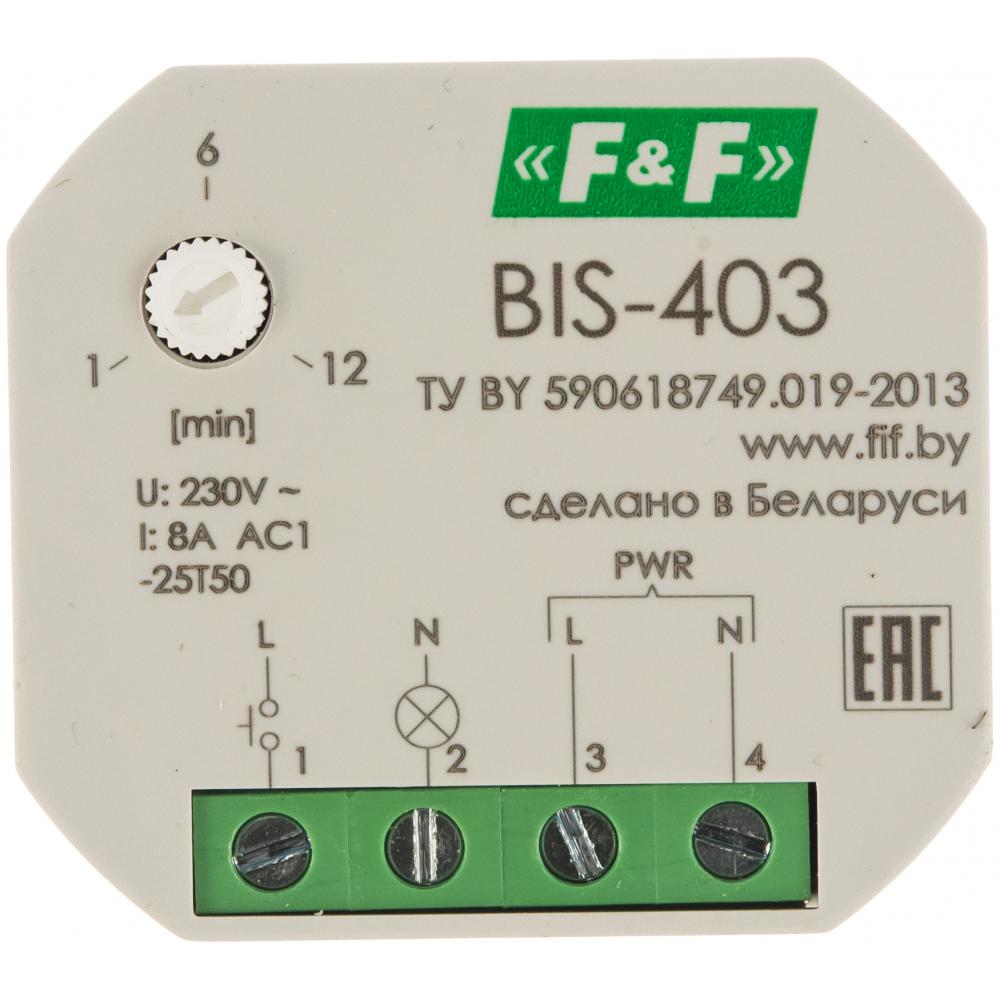

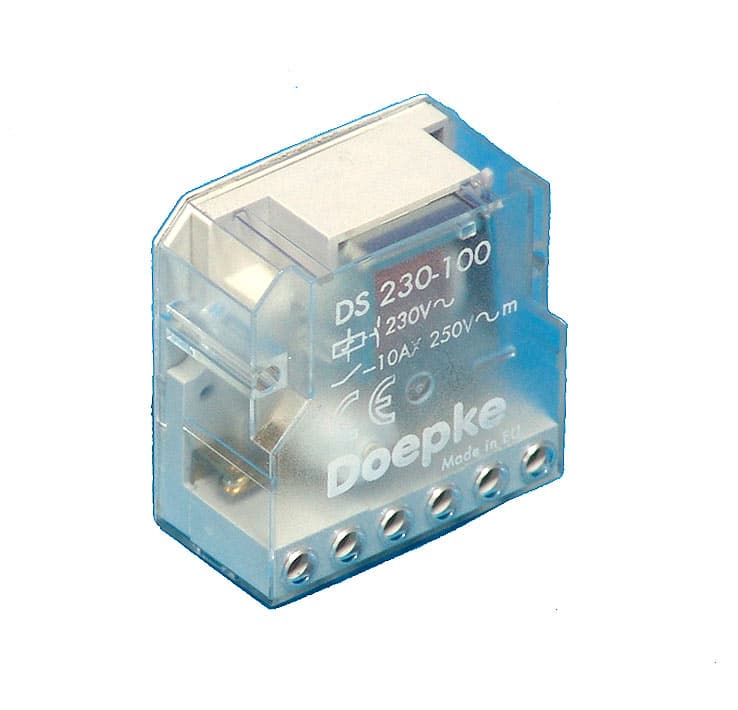

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

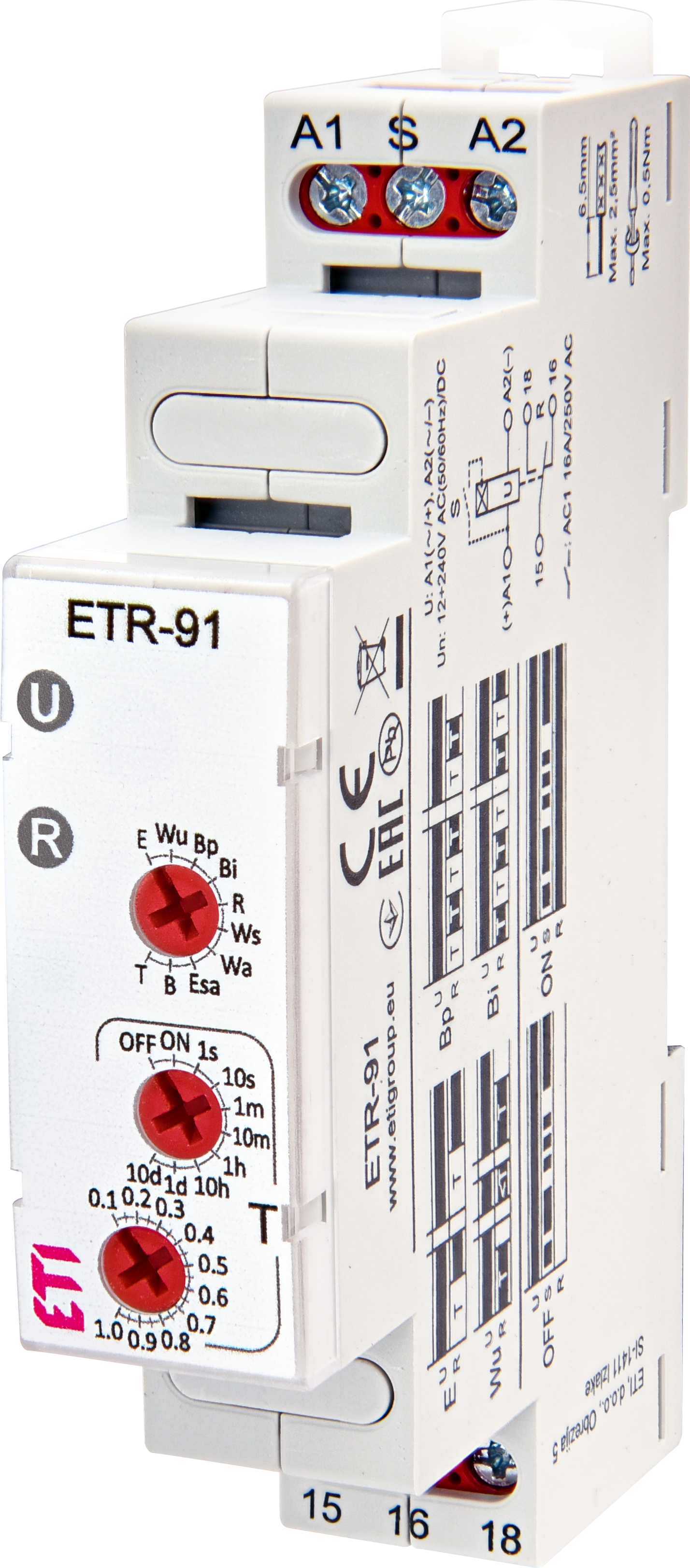

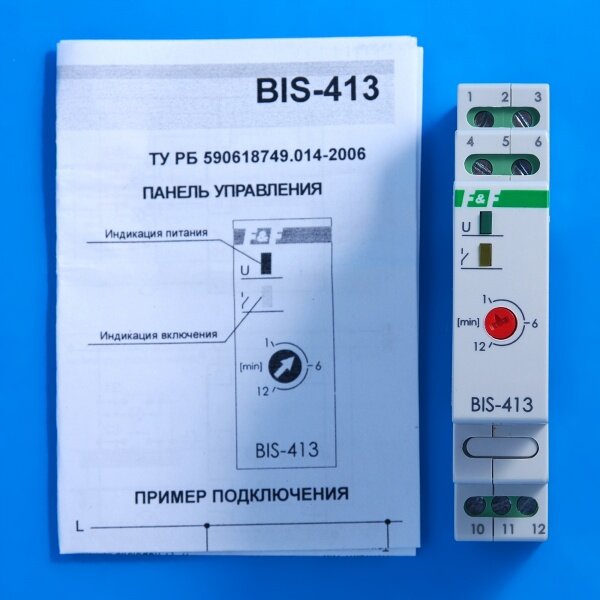

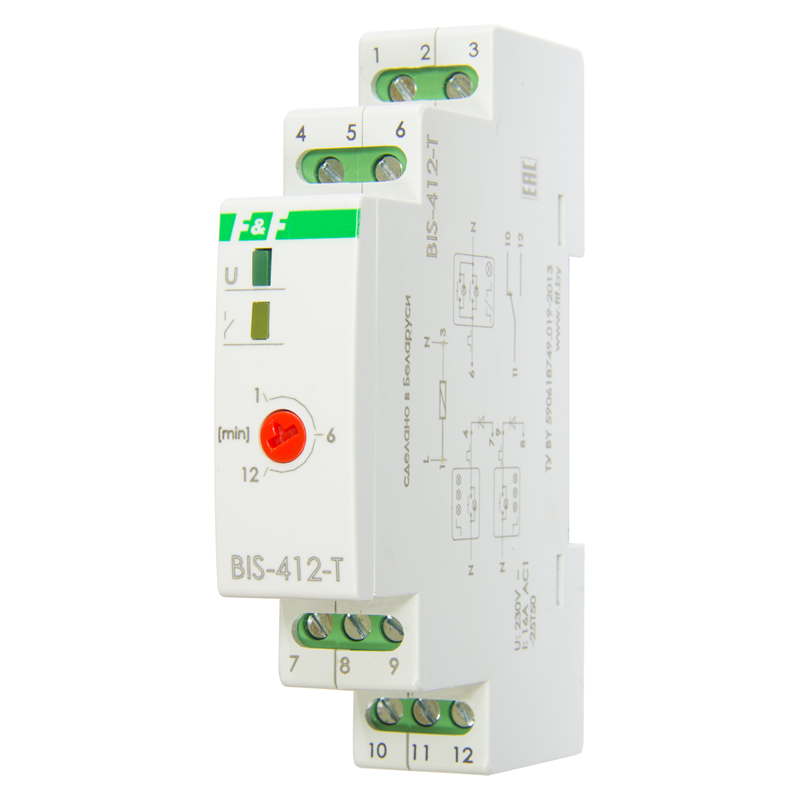

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Блок: 7/7 | Кол-во символов: 3095
Источник: https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/

Второй вариант монтажа

При использовании такого варианта соединения реле с выключателями потребуется меньше проводов, а их сечение может быть меньшим — от 0,5 мм2. В этом случае нужен еще один защитный аппарат. Такой вариант подключения используют реже первого. Выявление неисправностей в цепи здесь упрощается за счет использования двух автоматов, рассчитанных на 6 и 10 ампер.

Блок: 7/8 | Кол-во символов: 381
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Заключение

Современные системы освещения и электрификации очень активно используют импульсное реле. Требования на рынке к производителям таких реле становятся все выше, что рождает непрерывное развитие в данной сфере.

Большинству пользователей требуется расширенный функционал и гибкость управления освещением. Поэтому спрос стимулирует предложение, так как данная технология является очень востребованной на сегодняшний день.

Блок: 8/8 | Кол-во символов: 424
Источник: https://odinelectric.ru/equipment/chto-takoe-impulsnoe-rele

Вопросы и практические советы

Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?

Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.

Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?

Да. Каждое реле предназначено для определенного управляющего напряжения. В нашем случае это 220 В ( A1, A2 ). Контакт, соединяющий клеммы ( 1, 2 ), является так называемым беспотенциальным. Любой потенциальный уровень задается на терминале ( 1 ), он будет передан на терминал ( 2 ), когда контакт закроется.
Благодаря этому мы можем, например, управлять цепью питания 12 В с кнопками, которые передают управляющий сигнал 220 В.

Каждое бистабильное реле подключается так же?

Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.

Можно даже собрать реле с беспроводным управлением, где можно управлять освещением как с кнопки, так и с помощью радио пульта дистанционного управления.

В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.

Блок: 8/8 | Кол-во символов: 1668
Источник: https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/

Кол-во блоков: 23 | Общее кол-во символов: 25145
Количество использованных доноров: 5
Информация по каждому донору:

1. https://svetosmotr.ru/3-shemy-upravleniya-osveshheniem-na-impulsnom-rele/: использовано 6 блоков из 7, кол-во символов 11242 (45%)
2. https://sovet-ingenera.com/elektrika/rele/impulsnoe-rele-dlya-upravleniya-osveshheniem.html: использовано 3 блоков из 6, кол-во символов 3147 (13%)
3. https://odinelectric.ru/equipment/chto-takoe-impulsnoe-rele: использовано 3 блоков из 8, кол-во символов 2791 (11%)
4. https://cdelct. ru/accessories/podklyuchenie-impulsnogo-rele.html: использовано 4 блоков из 8, кол-во символов 2948 (12%)
5. https://2shemi.ru/impulsnoe-rele-dlya-upravleniya-osveshheniem-shema-bistabilnogo-rele/: использовано 6 блоков из 8, кол-во символов 5017 (20%)

Управление освещением на программируемых реле / Хабр

Автоматизация в доме, сегодня этим уже никого не удивить, часто встречаются фото шкафов домашней автоматики, по начинке, не уступающим шкафам промышленной автоматики.
Если в мире микроконтроллеров, первая программа начинается с «Hello World!», в домашней автоматизации, часто все начинается с управления освещением. Я не буду демонстрировать самодельные наборы на релейных блоках собранные на макетках, об этом и так достаточно информации. Я хочу рассказать как можно управлять освещением с помощью программируемых реле ОВЕН.

Предыстория

В последнее время часто встречаются запросы на подобные задачи, и как раз перед тем как я запланировал данную статью, меня попросили провести презентацию для ребят, которые занимаются монтажом инженерных систем. За основу, решили взять новинку ПР102, по этой модификации уже есть несколько обзоров в сети, а обсудив задачи, которые требуется реализовать, оказалось, что этот вариант подходит идеально. Алгоритмы для этих реле создаются в программе OwenLogic на языке функциональных блоков FBD, что облегчает порог вхождения для людей мало знакомых с программированием промышленных контроллеров. Особенности Из особенностей можно выделить большое количество каналов ввода вывода, как дискретных так и аналоговых в разных режимах работы, автоматный корпус, до 2 интерфейсов связи RS-485 для связи с внешним миром, поддержка дополнительных модулей расширения.

Техническое задание

Чтобы демонстрация была приближена к реальным условиям, было составлено краткое техническое задание по наиболее часто встречающимся алгоритмам.

Эти алгоритмы не были уникальными, так как по большей части под эти задачи уже созданы готовые блоки «макросы», доступные в онлайн библиотеке, упрощающие решение подобных задач, для более сложных алгоритмов, потребовалась незначительная корректировка готовых блоков.

В техническом задании основные алгоритмы выделены разным цветом и собраны в отдельные группы, в дальнейшем это позволит модифицировать программу под конкретный объект и функционал, все что потребуется это размножить методом «CTRL-C/CTRL-V» нужные узлы и связать входы прибора с его выходами.

По алгоритмам можно выделить следующие задачи:

• сценарии короткого и длинного нажатия;
• управление освещением и вытяжкой;
• общее выключение всех потребителей из одного места, с последующим возможным управлением потребителями по отдельности без дополнительных действий по снятию блокировки.

Реализация этих пунктов в программе OwenLogic:

Более подробные пояснения по реализации и особенностям каждого из алгоритмов, а так же проверка на реальном приборе, представлены в видео:

В описании к видео можно скачать примеры проектов в программе OwenLogic, и уже через 5 минут отработать их на своем компьютере в режиме симуляции, а также внести свои корректировки.

Данный пример демонстрирует, в основном, работу с дискретной логикой, для управления используются выключатели без фиксации «звонкового типа», я взял серию Asfora EPh2100121 от Schneider Electric:

несмотря на то, что используется дискретный сигнал, на одном входе можно реализовать до 4 сценариев, в том числе и аналоговое задание на управление нагревом или освещением через твердотельное реле. Использовать больше 2 режимов на одном входе, многим покажется не удобным, но это может помочь, когда свободные входы уже закончились, и дополнительный модуль ставить не хочется, а без этих двух режимов никак не обойтись.

Таким образом, небольшая коррекция одного блока позволила закрыть все пункты в задании.
Для дистанционного управления и контроля, в том числе и через мобильные приложения, систему можно расширить подключением к облачному сервису, или интегрировать в SCADA систему.

Шеф, все пропало

Еще один важный момент, на который хочу обратить внимание, это подбор реле по типу и мощности нагрузки. Как правило, большинство программируемых устройств с большим количеством выходов не содержат в себе мощных реле, обычно это компактные впаиваемые реле с максимальным током 5А. На первый взгляд, 5А это много и достаточно для большинства управляемых нагрузок, но очень часто после подключения светодиодных ламп или различных светодиодных лент через блоки питания мощностью 100-200 Ватт, через некоторое время обнаруживаем, что встроенные реле выходят из строя, «свариваются» контакты или просто выгорают. Тип нагрузки, именно на это нужно в первую очередь обращать внимание, в современном мире практически во всех лампах и блоках питания установлены импульсные источники питания, у которых на входе установлен конденсатор на сотни мкФ, второй вариант индуктивные нагрузки, коммутация такого рода нагрузки, быстро разрушают контакты реле, особенно если не используются защитные цепи. Обо всех этих моментах, а также как с этим бороться хорошо описано в книге «Мощные электромагнитные реле. Справочник инженера».
Для таких применений хорошей практикой является установка промежуточных реле на съемных колодках,

это, во-первых, позволяет быстро заменить вышедшие из строя реле, или перебросить провода на соседнюю группу, во-вторых, если есть ручной дублер, а он практически у всех реле есть, можно управлять в ручном режиме, хотя это и получается дороже, но позволяет оставить в работе остальные потребители и сократить время простоя при замене или перепрограммировании оборудования, так же наличие дополнительных групп контактов позволяет размножить управления на несколько групп потребителей, включить их параллельно или последовательно в зависимости от того с какие задачи нужно решить — снизить ток через контакты или уменьшить искрение на контактах.

Автоматизация не ограничивается освещением, сюда можно добавить защиту от затопления используя аналоговые каналы, контроль температуры, управление отоплением и вентиляцией. Наличие большого количества готовых блоков в программе OwenLogic позволяет быстро решать большинство задач по автоматизации.

Для задач, где не требуется большое количество каналов ввода/вывода можно использовать более простую модификацию программируемого реле ПР100, все алгоритмы будут так же функционировать, уменьшится только количество каналов.

Импульсное реле | Electric-Blogger.ru

2018-04-30 Статьи

В одной из своих статей на блоге, про использование в схемах управления освещением проходных выключателей, я упомянул про импульсные реле как альтернативу проходным и перекрестным выключателям.

В той же статье есть схема управления освещением коридора с двух мест. Для этой цели вполне подойдут обычные проходные выключатели.

На мой взгляд, использование импульсных реле оправданно в более сложных схемах, где большая протяженность линий, требуется управление с 3 и более мест, централизованное управление освещением всего дома. Это обусловлено тем, что в независимости от количества точек управления, схема практически не усложняется , чего не скажешь о схеме с использованием проходных и перекрестных выключателей, а также экономией расходов на проводе. Так как выключатели управляют не самой нагрузкой , а обмоткой импульсного реле, достаточно будет двухжильного провода сечением 0,75 мм2 .

Хочу сразу заметить, что обычные клавишные выключатели  не подходят для использования с импульсными реле. В данном случае применяются кнопочные выключатели, также можно использовать кнопки звонка, да и вообще любые кнопки без фиксации.

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным. Иногда может встречаться еще название блокировочное реле.

Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания.

Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны.

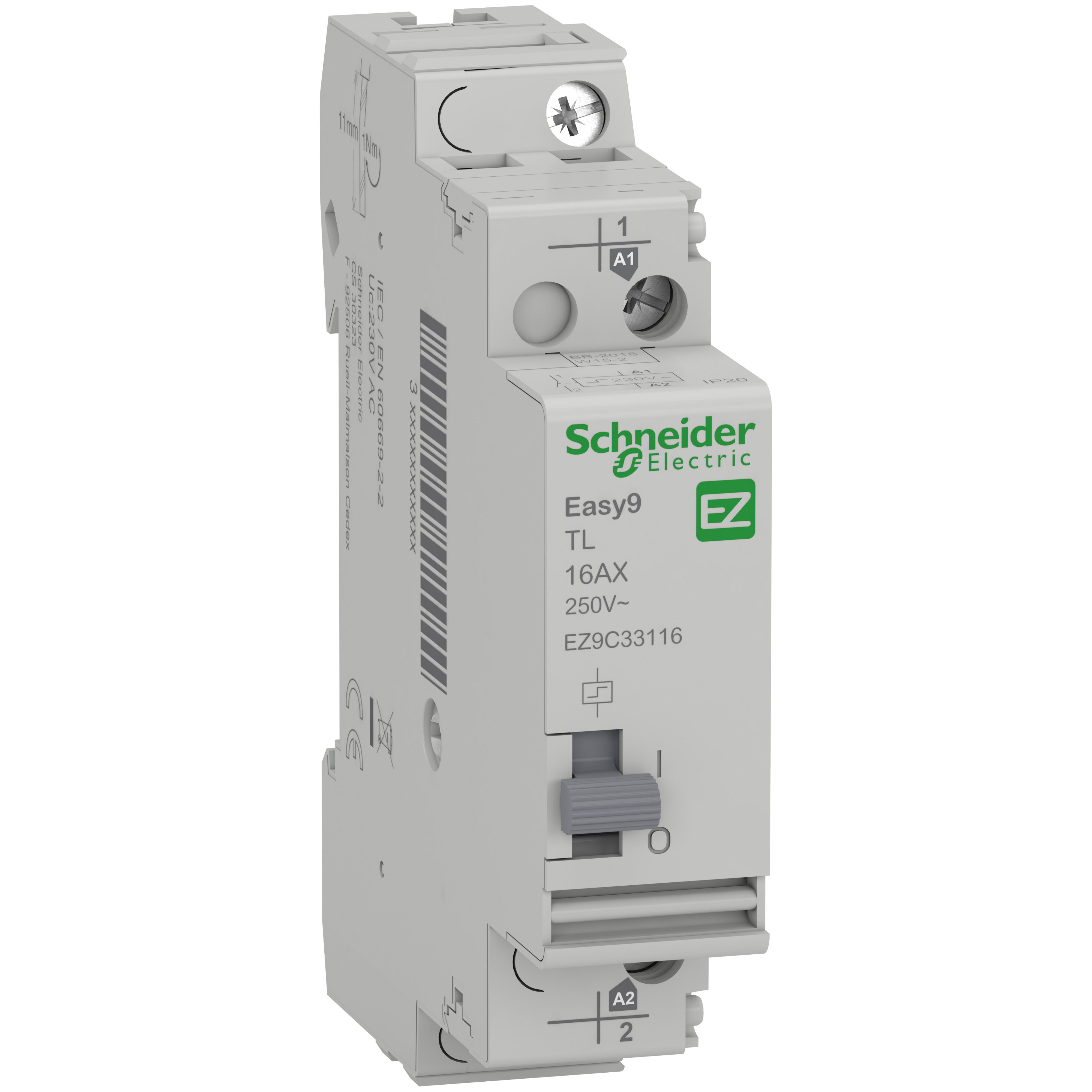

Для наглядности приведу фото Acti 9 ITL от компании Schneider Electric.

Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Переключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Переключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Схемы подключения импульсных реле

А теперь перейдем к схемам подключения импульсных реле. Самая простая схема управления освещением с двух мест будет такой:

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто.

Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Схема централизованного управления будет немного посложней:

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric.

По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле — централизованное управление освещением

Приветствую Вас, уважаемые читатели сайта elektrik-sam.info! В этой статье я хочу продолжить тему централизованного управления освещением, затронутую мной в предыдущей публикации.

Речь пойдет о построении схемы с использованием импульсных реле, которая позволяет при выходе из дома или квартиры одним нажатием на кнопку выключателя выключить свет сразу во всем доме!

В отличие от проходных выключателей, импульсные реле дают гораздо больше возможностей и позволяют более гибко и разносторонне подходить к вопросу управления освещением. Они обладают гораздо большим функционалом и последующей возможностью наращивания и усложнения схемы, по сравнению с проходными выключателями.

Давайте рассмотрим схему, которая позволяет управлять отдельно несколькими группами освещения из разных мест, а также централизованно выключать или выключать освещение сразу во всех группах.

Подробно о принципе действия и схемах подключения импульсных реле читайте в статьях:

Управление освещением на импульсных реле. Часть 1.

Управление освещением на импульсных реле. Часть 2.

Подробное объяснение самой схемы централизованного управления освещением на импульсных реле и принципа ее работы смотрите в видео внизу этой статьи.

Здесь же я вкратце напомню. Импульсные реле имеют обмотку и силовые контакты (или группу контактов). К обмотке обычно подключается ноль и фаза. На нашей схеме фазный провод подключается через нормально-разомкнутые подпружиненные кнопочные выключатели, которые при нажатии на них подают питание на обмотку импульсного реле. Ноль подключен к клемме А2, фаза через выключатели к клемме А1.

При каждом нажатии на клавишу выключателя, реле меняет состояние своих контактов с одного состояния на другое, например, с выключенного на включенное и т.д. К клемме 1 контактов подключается фазный провод от автоматического выключателя группы освещения, к клемме 2 — фазный провод от нагрузки. При замыкании контактов — фаза подается на светильник (или несколько светильников, люстру, подсветку и т.д.) и он включается; при размыкании — светильник гаснет.

Рассмотрим схему на примере импульсных реле iTLc Schneider Electric. При использовании реле от других производителей, необходимо уточнить в инструкции к ним назначение и маркировку контактов .

Обычно импульсные реле рассчитаны на управление нагрузкой до 16А. Если в управляемых группах используются мощные светильники, люстры или группы ламп, то для защиты каждой группы необходимо использовать отдельный автоматический выключатель, либо для коммутации силовой цепи нагрузки дополнительно использовать контактор.

Количество светильников, подключенных к одному реле, может быть любое. Главное, чтобы их суммарный ток не превышал максимально допустимый для данного типа реле.

В нашем примере каждая группа освещения защищена отдельным автоматическим выключателем.

Под защитой одного автоматического выключателя может находится несколько импульсных реле, каждое из которых управляет своей группой светильников. Главное, чтобы суммарный ток всех групп через автоматический выключатель не превышал 16А.

Количество кнопочных выключателей, подключаемых к одному импульсному реле, может быть любым. Иногда, правда, существует ограничение на длину используемого провода. Т.е. светильником можно управлять из большого количества мест! Это ведь здорово!

Мы можем включать и выключать свет отдельно на первом, втором этажах и в гараже. В нашем примере на первом и втором этажах светильники управляются из трех мест. В гараже из двух — при входе в гараж из дома и при выходе из гаража на улицу.

Выходя из дома, нет необходимости по отдельности выключать освещение во всем доме и гараже. Достаточно нажать на клавишу выключателя ОТКЛ., который установлен возле входной двери, и свет во всем доме погаснет.

Придя домой, можно нажать на выключатель ВКЛ. и свет включится сразу во всем доме.

В отличие от схемы централизованного управления освещением на проходных выключателях, схема на импульсных реле позволяет управлять освещением в каждой из групп, не зависимо от того, был ли централизованно включен или выключен свет выключателями у входной двери в дом.

Например, выйдя вечером из дома, и выключив выключателем ОТКЛ. свет во всем доме, жильцы, которые остались дома, могут при необходимости включать и выключать свет в доме, как и в обычном режиме.

Более подробно работу схемы смотрите в видео Импульсные реле — централизованное управление освещением

Полезные статьи по теме:

Импульсные реле с МАСТЕР-ВЫКЛЮЧАТЕЛЕМ

Управление освещением на импульсных реле. Часть 1.

Управление освещением на импульсных реле. Часть 2.

Импульсные реле.

Проходной выключатель или импульсное реле?

Книга по проходным выключателям и импульсным реле.

Схема подключения проходного выключателя.

Централизованное управление освещением на проходных выключателях.

Реле главного выключателя. Управление освещением, импульсное реле или сквозной выключатель

Я писал, что если мы используем решение «Умный дом» для управления системой освещения, вне зависимости от типа системы и производителя, то на этапе ремонта нам не нужно думать, какой выключатель будет сквозным, и какой кнопкой будет удобнее управлять. какой свет, так как уже в процессе настройки системы мы можем изменить назначение любой кнопки. А также в любое время после окончания ввода в эксплуатацию.

Если система управления освещением не планируется, но вы хотите управлять одной группой источников света из нескольких мест, то у нас есть два варианта:

1. Classic — выключатели и промежуточные выключатели (при управлении одной лампой с трех мест). Неудобно необходимость приобретать ровно на клавишных переключателей, более сложная (не для хорошего электрика, конечно) схема подключения и невозможность впоследствии изменить алгоритм работы.
2. Модерн — импульсные реле.

Как ни странно, гораздо более удобная и современная версия с импульсными реле встречается крайне редко.

Вот обычное импульсное реле ABB E290:

Проведем силовой кабель от лампочки к электрическому щитку, кабели от выключателей также выведем на электрический щит.

Переключатели должны быть импульсного типа ( моностабильные ), то есть те, на которые мы нажимаем, а потом сами отжимаются. Иногда их называют звонком , потому что дверной звонок также является такой кнопкой. Кстати, иногда можно сделать импульсный переключатель из классического переключателя (бистабильный, имеющий два положения), добавив туда пружину, которая после отпускания вернет ключ обратно.

Подключаем кабели от переключателей к управляющим контактам импульсного реле и получаем следующую систему: при кратковременном нажатии любого из переключателей свет меняет свое состояние на обратное. Нажатие переключателя 1 — включено, нажатие переключателя 2 — выключено, нажатие переключателя 3 — включено, нажатие переключателя 3 — выключено, и так далее.

Преимущества перед старой схемой выключателя:

1. Для одной световой группы может быть сколько угодно переключателей. Не менее 10 штук.
2. Вы всегда можете изменить назначение любой кнопки, переключив кабели в распределительном щите. Сегодня кнопка включает один свет, а завтра — другой, если мы решили, что так удобнее.
3. Так как кнопки импульсные, нет проблемы несовпадения положения переключателя с лампочкой, как в старой схеме с проходными переключателями
4. Кроме клавиш, можно подключить какой-либо другой внешний управляющий сигнал, например, приемник радиоуправления или GSM-модуль, который будет выдавать импульс.Или считыватель бесконтактных ключей.
5. Вы можете выбрать импульсные реле с управляющей катушкой не на 230 вольт, а на 12 или 24 вольта постоянного напряжения, это позволит проложить до выключателей не силовой кабель, а недорогие слаботочные, например витую пару или шариковую. винт. Вы можете сэкономить на кабеле и снизить пожарную опасность системы. А запасные жилы кабеля позволят вам в будущем при необходимости добавить ключи.

Нам нужно одно импульсное реле на одну управляемую световую группу.Стоимость его в среднем от 1500 до 2000 рублей при токе переключения 16 ампер. Есть импульсные реле на 32 А.

В общем, вот простое решение очень распространенной проблемы.

А можно сделать такую ​​схему, при которой определенный выключатель через импульсное реле будет выключать группу ламп, например целую комнату или этаж. Назовем это переключателем сценария. Или

Буду благодарен за любой короткий комментарий к тексту. Было ли это полезно? Остались вопросы? Нашли ошибку? Напишите об этом, пожалуйста.

Проектируем современные инженерные системы для квартир и загородных домов. Также консультации, шеф-монтаж, аудит. Отправляйте задания и любые вопросы на почту

Реле (от французского relais, или relayer — изменить, заменить) — электромеханическое устройство (переключатель), содержащее релейный элемент, и предназначенное для переключения электрических цепей при заданных входных воздействиях (изменениях электрических или неэлектрических входных величин. ).
Название реле часто указывает на особенности его основных органов (электромагнитное, магнитоэлектрическое, электротермическое, контактное, бесконтактное, биметаллическое, соленоидное и др. )) или конструкции реле в целом (герметичность, негерметичность).
Реле может одновременно управлять несколькими независимыми электрическими цепями. Долгое время исполнительные органы реле были исключительно контактными. С середины прошлого века в конструкциях реле используются магнитонасыщенные элементы (магнитные усилители) и полупроводниковые приборы (транзисторы, тиристоры), не требующие механических перемещений для управления электрическими цепями. С момента создания до настоящего времени наиболее распространенными остаются электромагнитные реле.
В соответствии с физической природой внешних явлений, вызывающих срабатывание реле, они подразделяются следующим образом:
a) электрически e с дальнейшим делением:
— по начальному состоянию контактов:
— реле с нормально замкнутыми контактами
— реле с нормально разомкнутыми контактами
— реле с переключающими контактами
— по типу управляющего сигнала:
— реле постоянного тока
— реле переменного тока
— по типу исполнения:
— реле электромеханические
— реле электромагнитные (обмотка электромагнита неподвижна относительно сердечника
)
— реле магнитоэлектрические (обмотка электромагнита с контактами подвижна
относительно сердечника)
— термостат ( биметаллические)
— герконовые реле
— по регулируемому значению:
— реле тока
— реле напряжения
— силовое реле
— реле контроля фаз
— реле контроля изоляции
— реле сопротивления
— реле частоты
— фотореле
— механический (рабочий объем, скорость, ускорение, давление, реле уровня и др. )
— прочее (термический, оптический, акустический, химический, магнитный и др.))

В зависимости от выполняемых функций различают:
— реле защиты
— реле контроля
— реле управления
— реле сигнализации и другие.

На схемах реле обозначено следующим образом:

1 — катушка реле (A1, A2 — цепь управления) 2 — замыкающий контакт 3 — размыкающий контакт 4 — замыкающий контакт с замедлителем при срабатывании 5 — замыкающий контакт с замедлителем при возврате 6 — импульсный замыкающий контакт 7 — замыкающий контакт без самовозврата 8 — открытый контакт без самовозврата 9 — размыкающий контакт с замедлителем при срабатывании 10 — размыкающий контакт с замедлителем при возврате 11 — общий контакт 11-12 — нормально закрытые контакты 11-14 — нормально разомкнутые контакты

Устройство реле
Основные части электромагнитного реле: электромагнит, якорь и переключатель. Электромагнит представляет собой электрический провод, намотанный на катушку с магнитным сердечником. Якорь представляет собой пластину из магнитного материала, которая управляет контактами через толкатель.
Схема простейшего электромагнитного реле:

Реле срабатывает при взаимодействии ферромагнитного якоря с обмоткой магнитного поля, по которой протекает ток. При определенном значении тока в обмотке реле якорь притягивается к сердечнику, переключая контакты в управляемой цепи.

Принцип работы реле
Работа электромагнитных реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике, когда ток течет по виткам его катушки. Детали реле установлены на основании и закрыты крышкой. Над сердечником электромагнита установлен подвижный якорь (пластина) с одним или несколькими контактами. Напротив них соответствующие парные неподвижные контакты.
В исходном положении якорь удерживается пружиной.При подаче управляющего сигнала электромагнит притягивает якорь, преодолевая его силу, и замыкает или размыкает контакты, в зависимости от конструкции реле. После отключения управляющего напряжения пружина возвращает якорь в исходное положение. В некоторые модели могут быть встроены электронные компоненты. Это резистор, подключенный к обмотке катушки для более четкого срабатывания реле, или / и конденсатор, параллельный контактам, для уменьшения дугового разряда и шума.
Управляемая цепь никак не связана электрически со схемой управления (эту ситуацию в электротехнике часто называют сухим контактом).Причем в управляемой цепи значение тока может быть намного выше, чем в цепи управления. Источником управляющего сигнала могут быть: слаботочные электрические цепи (например, дистанционное управление), различные датчики (света, давления, температуры и т. Д.) И другие устройства, имеющие минимальный ток и напряжение на выходе. Таким образом, реле фактически действуют как дискретные усилители тока, напряжения и мощности в электрической цепи … В настоящее время в электронике и электротехнике реле используются в основном для управления большими токами. .. В цепях с малыми токами для управления чаще всего используются транзисторы или тиристоры.
При работе сверхвысокими токами (десятки и сотни ампер) для исключения возможности пробоя контакты контролируемой цепи выполнены с большой площадью контакта и погружены в масло. Реле
до сих пор очень широко используются в бытовых электроприборах, в частности для автоматического включения и выключения электродвигателей (пусковые реле защиты), а также в электрических цепях автомобилей.Например, пусковое реле требуется в бытовом холодильнике, а также в стиральных машинах. В этих устройствах реле намного надежнее электроники, поскольку оно устойчиво к пусковым токам при пуске электродвигателя и, особенно, к сильным скачкам напряжения при его выключении.
Специальную группу реле составляют реле времени, которые в релейных устройствах выполняют функции временной задержки при передаче внешних воздействий снаружи или внутри релейного устройства.

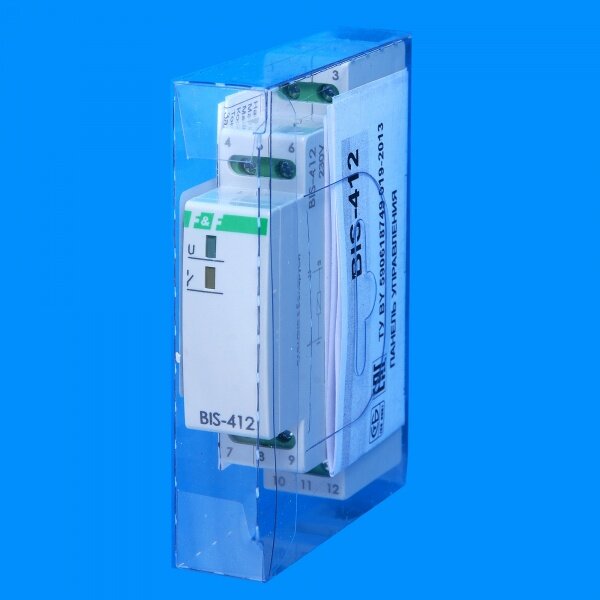

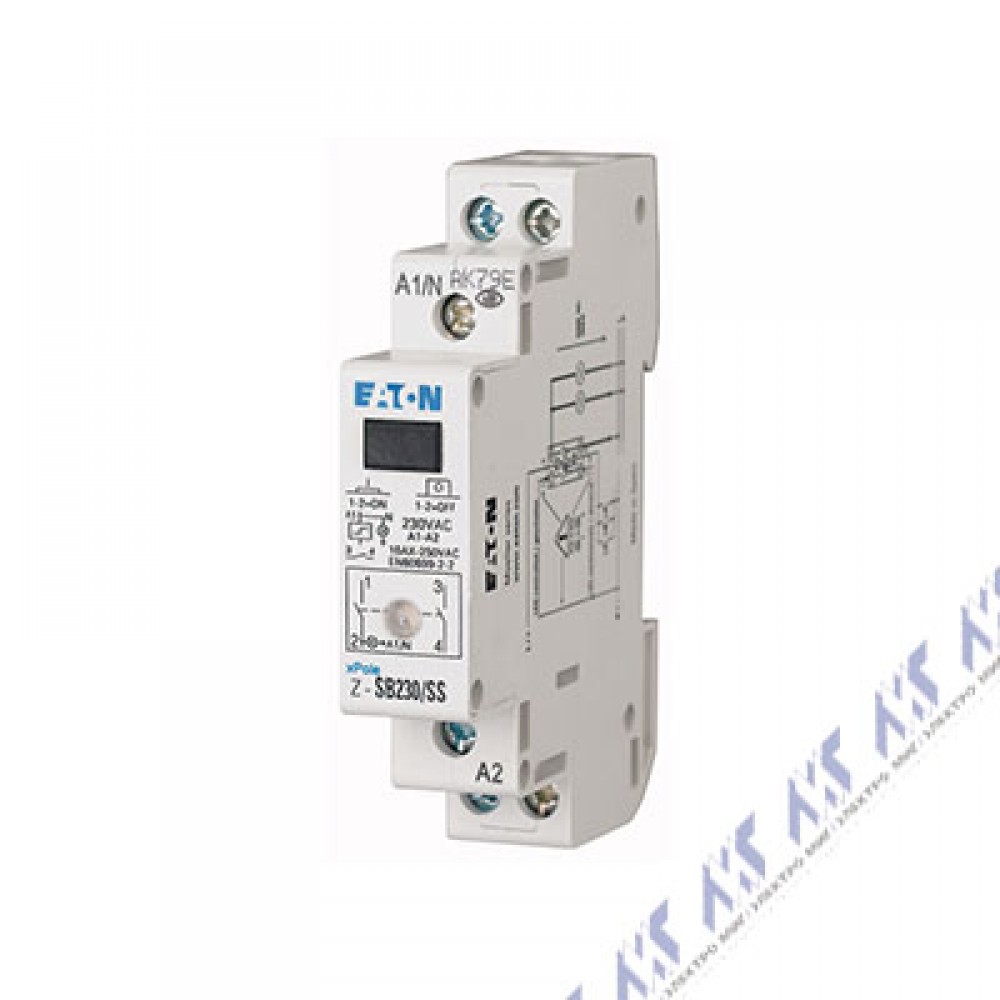

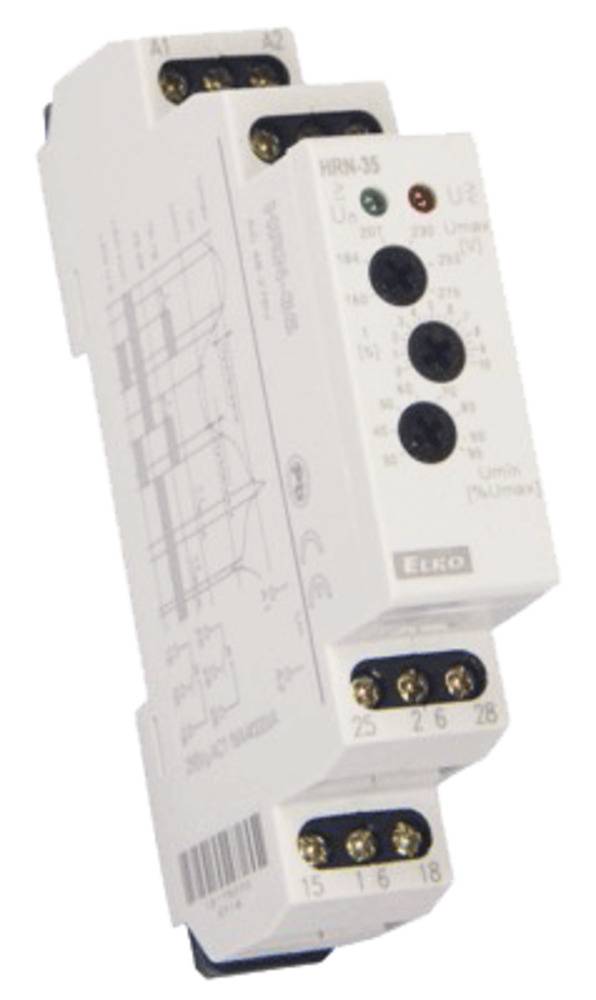

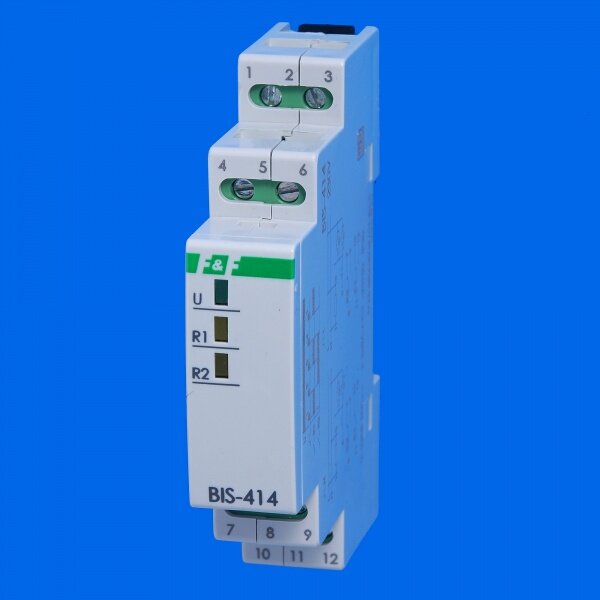

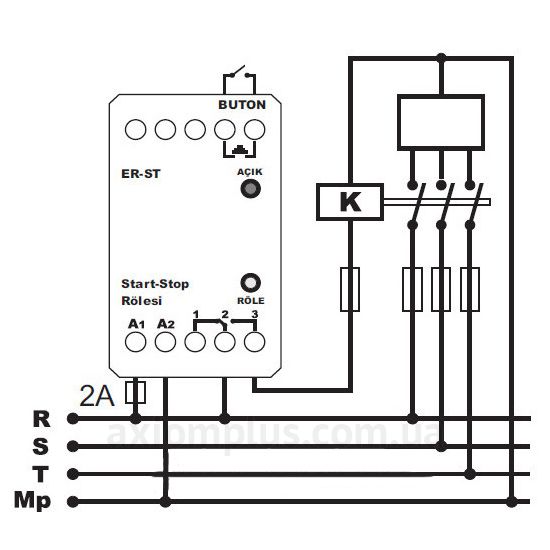

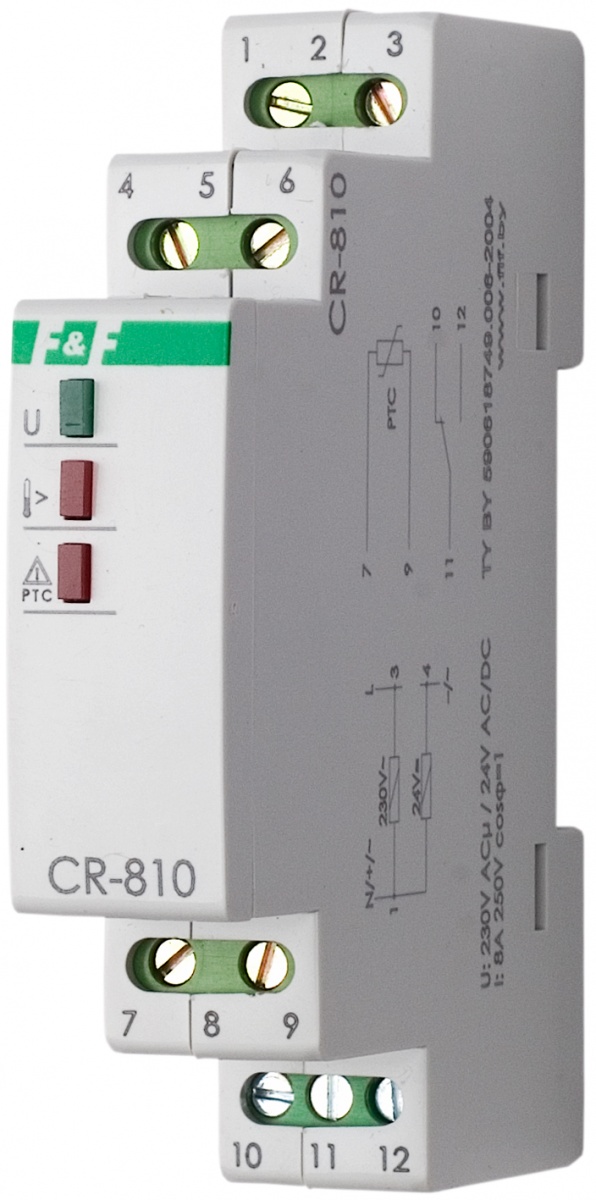

Ниже приведены фотографии реле известных брендов.
Цены представленных реле, а также информацию о других электромонтажных изделиях от различных производителей можно увидеть, нажав на соответствующую картинку или название бренда.

Реле

Реле

Реле

Одним из основных правил, которым следуют установщики при проведении электропроводки, является управление освещением, а точнее простота управления. Если помещение сравнительно небольшой по площади, то для управления осветительными приборами, установленными в данном помещении, достаточно одного выключателя света.

В том случае, если помещение большое или достаточно длинное, то для удобства управления установленными в нем светильниками целесообразнее предусмотреть возможность их включения с двух и более мест. Для реализации этой возможности используются сквозные и перекрестные переключатели или бистабильные реле. Ниже мы кратко опишем оба метода управления осветительными приборами, приведем их основные преимущества и недостатки, но сначала вспомним наиболее распространенный способ управления освещением с помощью одноклавишных и двухклавишных переключателей.

Управление освещением, переключатели однокнопочные и двухкнопочные

Кстати, в продаже также есть трехклавишные и четырехклавишные переключатели, но многим пользователям они не нравятся, так как у них слишком узкие клавиши. Это слишком неудобно для частого использования.

Обращаем ваше внимание на то, что большинство автоматических выключателей рассчитаны на ток 10 А. Многие об этом забывают, нагружая их чрезмерной нагрузкой или еще хуже через них, напрямую подключают мощное оборудование. Не делай этого.Если вы хотите использовать такие выключатели для подключения электрооборудования, используйте дополнительную автоматику, например силовое реле.

Схема подключения однокнопочного переключателя довольно проста. Как видно из схемы, фазный провод (L) проходит через контакт переключателя (это очень важно, фаза должна идти «в разрыв»), а нейтральный (N) провод идет прямо на свет источник (лампочка).

Практически все современные светильники предусматривают подключение заземляющего провода (РЕ), однако при подключении следует соблюдать осторожность и не путать с другими проводами (нулевым и фазным), а также при отсутствии «земли» в проводке ( относится к старым постройкам) ни в коем случае не используйте вместо него нейтральный провод.

Схема подключения двухклавишного переключателя практически такая же, как и у одноклавишного переключателя. Позволяет с одного места управлять двумя группами освещения или группами ламп светильника (например, люстрами).

Управление освещением, импульсное реле или сквозной выключатель

Использование проходных переключателей

Проходные и перекрестные выключатели имеют принцип действия, аналогичный традиционным выключателям света. Цепи освещения переключаются путем замыкания и размыкания контактов, через которые протекает ток нагрузки осветительных приборов.К проходным выключателям подключаются проводники, сечение которых соответствует нагрузке включаемых осветительных приборов.

Также следует отметить такую ​​особенность сквозных (крестовых) переключателей, как нефиксированное положение их управляющих клавиш. Если традиционные переключатели света имеют фиксированное положение «Вкл.» И «Выкл.», То в сквозных (перекрестных) переключателях положение переключателя включено и выключено в зависимости от положения других переключателей, предназначенных для управления одной линией освещения.То есть у одного и того же переключателя каждое из положений может быть как включенным, так и выключенным.

Например, на первом переключателе, чтобы включить освещение в комнате, ключ переключателя должен быть установлен в верхнее положение, чтобы выключить освещение в другом конце комнаты от другого переключателя, нажмите клавишу вверх, потом на первом переключателе для включения освещения уже нужно будет нажимать клавишу из верхнего положения вниз. Эта функция управления освещением несколько неудобна и требует привыкания.

Основным преимуществом использования сквозных (перекрестных) переключателей является простота схемы. Для реализации этого способа управления светильниками достаточно приобрести необходимый кабель, выключатели и подключить осветительные линии в распределительных коробках, установленных в помещении. Благодаря отсутствию в цепи управления каких-либо сложных устройств и элементов автоматики, эта схема очень надежна.

Использование бистабильных (импульсных) реле

Бистабильные реле или импульсные реле управляются подачей на них короткого импульса.Принцип управления осветительными приборами с помощью бистабильных реле заключается в следующем.

В распределительном щите к силовым контактам реле подключается цепь освещения, питающая ту или иную группу ламп. Кнопки управления, через которые подается импульс на бистабильное реле, подключены параллельно друг другу и к управляющим контактам бистабильного реле. То есть в этом случае для управления освещением к реле можно подключить неограниченное количество кнопок, каждая из которых подключается параллельно предыдущей.

Существенным преимуществом использования бистабильных реле является то, что проводники, по которым подается управляющий импульс от кнопок, могут иметь минимальное сечение, поскольку, в отличие от проходных выключателей, через них не протекает ток нагрузки осветительных приборов. Также существенным преимуществом является то, что для переключения цепей освещения достаточно короткого импульса — короткого нажатия кнопки, а клавиши сквозного и перекрестного переключателей имеют два положения.Также кнопки можно считать более надежными по сравнению с переключателями, так как в их конструкции всего одна пара контактов.

Если необходимо использовать двухкнопочные переключатели для включения и выключения двух независимых групп ламп, то для организации такого переключения из двух и более мест с помощью сквозных и перекрестных переключателей требуется прокладка двух пар проводов между лампами. переключатели.

В этом случае бистабильные реле имеют значительное преимущество.Поскольку при наличии в них двух пар силовых контактов управление реле осуществляется одной кнопкой.

Например, первое нажатие кнопки замыкает первую пару контактов, второе нажатие закрывает вторую пару силовых контактов, третье нажатие закрывает обе пары контактов, а следующее нажатие размыкает обе пары контактов. То есть для управления двумя отдельными группами ламп используется одна и та же кнопка, также подключенная к реле одной парой проводов.

Существуют также бистабильные реле с несколькими цепями управления, выполняющими разные функции.Например, одна цепь управления используется для включения и выключения цепи, а вторая цепь управления предназначена только для размыкания цепи.

В этом случае первая цепь управления будет использоваться для подключения кнопок для включения и выключения светильников из нескольких мест. Вторую цепь управления можно совмещать с цепями отключения других бистабильных реле, предназначенных для управления осветительными приборами в других помещениях, и подключать к одной кнопке, при ее нажатии освещение будет отключаться во всех помещениях.Эта функция достаточно актуальна для больших домов: установив аналогичную кнопку возле входной двери, можно перед выходом выключить освещение во всем доме из одной точки.

Управление освещением, видео

Цифровое импульсное реле

— Electronics-Lab.com

Введение

Во-первых, реле похоже на переключатель узла катушки. Этот переключатель активируется, когда на катушку подается электричество. В обычном реле электричество должно постоянно подаваться на катушку для поддержания контактов, но импульсное реле «запоминает» и требует лишь кратковременной подачи электричества.Другими словами, подайте импульс электричества на катушку, чтобы включить контакты реле, подайте другой импульс электричества, чтобы выключить контакты реле.

Итак, импульсное реле используют его для включения лампы с помощью кнопок, а не тумблеров. Что действительно удобно, так это параллельное соединение нескольких кнопок мгновенного действия и их размещение в разных местах. Я могу включить лампу в одной комнате и выключить ее в другой комнате, потому что это реле давало электричество лампе, а не выключатель.

Описание

Цифровое импульсное реле — это электронная схема, которая идеально имитирует все функции импульсного реле с храповым механизмом: первое нажатие кнопки включает реле, второе нажатие выключает его, а реле находится в операционной. загорается. Особенность этой схемы в том, что ее можно использовать в централизованной системе домашней автоматизации. Еще одно преимущество — более низкая цена по сравнению с импульсным реле с храповым механизмом.Цифровое импульсное реле невосприимчиво к электрическим помехам, соединение между кнопками и цепью может быть достигнуто с помощью неэкранированного кабеля любой длины.

Схема

Эта цепь работает, комната освещает. Основным компонентом схемы является микросхема IC1 (CD4017). Кнопки комнаты подключены нормально разводкой к цепи. Вся цепь отдельно с помощью оптопары, что означает, что цепь невосприимчива к электрическим помехам, которые могут исходить от кабеля, который соединяется с кнопками.

Сначала нажмите любую кнопку на GND IN оптопары. Выходной сигнал оптопары усиливается транзистором Q1 (BC557) вместе с цепью C1, R3, R4. Усиленный сигнал поступает на тактовый вывод 14 декадного счетчика IC1 (CD4017), счетчик увеличивается на 1, вывод 2 становится высоким и реле включено. Транзистор Q2 (2N2222), подключенный к выводу 2 IC1, управляет реле 12 В. Диод 1N4004 (D1) действует как диод свободного хода. LED1 показывает состояние ВКЛ / ВЫКЛ.

В секунду при нажатии любой кнопки IC1 переходит на 1, контакт 2 становится низким, реле выключено, а контакт 4 становится высоким.Если мы подключим диод D2, контакт 4 к контакту сброса CD4017, счетчик вернется в исходное состояние и будет готов к повторному нажатию кнопки для включения реле.

Компонент C2 — R6 сохраняет контакт сброса на +12 В при включении цепи до тех пор, пока C2 не нагружается до 12 В.

От транзистора Q2 коллектор является входом / выходом для использования в системе микроконтроллера (дистанционное управление GSM, управление через Интернет и т. Д.). При использовании в качестве входа, система микроконтроллера может подключаться к коллектору GND Q2, и реле включено.Или коллектор используется как ВЫХОД, сигнал получен, скажем, микроконтроллерной системой, если реле включено или выключено.

Источник питания схемы — 12 В постоянного тока. В режиме ожидания, когда реле выключено, цифровое импульсное реле потребляет 0 В. В противном случае, когда реле включено, потребление зависит от тока реле 12 В.

Установка

Список деталей

Импульсный выключатель OKTO для удобного управления освещением

Как работает импульсный переключатель или импульсное реле?

С помощью импульсного переключателя, такого как Theben OKTO, электрический ток можно включать и выключать с любого расстояния.Состояние переключения переключателя изменяется с помощью электрического импульса. Это переключает устройство обратно в предыдущее положение и механически удерживает его до следующего управляющего импульса. В результате, одними и теми же нагрузками можно управлять с помощью одного импульсного реле с несколькими кнопками.

Импульсные реле представляют собой простую, легкую в установке и экономичную альтернативу выключателям, двухпозиционным и промежуточным переключателям. Импульсные переключатели обычно проще и дешевле подключить к проводке .Схема подключения аналогична переключателю таймера лестничного освещения. Ток нагрузки протекает через одиночный беспотенциальный переключающий контакт , а не через все выключатели освещения. Это значительно снижает подверженность сбоям. Если кнопка выходит из строя, нагрузку можно переключить с помощью оставшихся кнопок.

Например, вы можете захотеть иметь возможность включать и выключать свет в нескольких точках длинного коридора. Это можно сделать с помощью перекрестной схемы с несколькими двухходовыми и промежуточными переключателями.Однако для этого потребуется сложная разводка с четырьмя проводами на промежуточный переключатель. Напротив, импульсные переключатели, такие как Theben OKTO, значительно упрощают установку. Для каждой кнопки требуется только два провода. Более того, существующие схемы можно быстро и легко расширить с помощью дополнительных кнопок.

Есть ли различия между импульсным переключателем и импульсным реле?

№. Электромеханический или электронный импульсный переключатель, такой как Theben OKTO, часто также называют импульсным реле, импульсным переключателем или шаговым переключателем.Несмотря на их разные названия, нет никакой разницы в их применении и в том, как они работают.

Какие бывают типы импульсных переключателей?

Импульсные переключатели, такие как Theben OKTO, доступны в электромеханических и электронных версиях. Устройства устанавливаются на DIN-рейку (DIN-рейка, монтажная рейка). Они рассчитаны на максимальный коммутируемый ток 16 А.

Электрические реле | Узнайте об общих типах реле тепловой перегрузки и реле Ice Cube в компании American Electric в Джексонвилле

---

---

Что такое реле?

Проще говоря, реле — это переключающие устройства.Реле бывают нескольких типов с разной конструкцией. Однако, как правило, это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом. Реле предназначены для того, чтобы логический сигнал с низким энергопотреблением мог управлять цепью гораздо большей мощности, управляя одной цепью путем размыкания и замыкания проводов в другой цепи.

Помимо контроля тока, реле играют важную роль в качестве защитных устройств. Некоторые защитные реле могут обнаруживать электрические аномалии, такие как перегрузка по току, минимальный ток или обратный ток.Правильное обслуживание реле может помочь предотвратить дорогостоящее повреждение оборудования и обеспечить правильную работу электрической системы.

Какие бывают типы реле?

В качестве электрических контактов реле может быть нормально замкнутым (NC) или нормально разомкнутым (NO). Термин обычно относится к состоянию, в котором реле находится, когда что-то еще не влияет на него. Чтобы понять разницу, помните, что «закрытое» состояние позволяет току течь, а «открытое» — нет.Реле в разомкнутом состоянии необходимо активировать или активировать, чтобы обеспечить протекание электрического тока. Выбор типа реле, NC или NO, определяется тем, как оно должно регулировать правильное функционирование электрической части, системы или приложения.

Еще одно важное различие между типами реле — это реле с фиксацией и без фиксации. Реле с фиксацией сохраняет свое состояние после срабатывания. Реле без фиксации, наоборот, сохраняет свое состояние только при срабатывании. Наши техники-электрики имеют опыт использования этих двух типов реле и большого количества других реле, используемых в электротехнических контрактах.

Подрядчики по электротехнике компании American Electric помогут вам решить любые проблемы с электричеством, которые могут возникнуть у вас, связанные с повреждением или отказом реле. Мы ваши эксперты по ретрансляции в Северной Флориде и Юго-востоке США. Наш опыт распространяется на многие типы реле и контакторов:

• Сменные реле общего назначения или реле «кубик льда»
• Реле управления освещением
• Реле импульсное и переменное
• Реле тепловой перегрузки
• Реле панели управления
• Электронные реле времени
• Пуск звезда / треугольник
• Контакторы определенного назначения
• Контакторы нереверсивные
• И многое другое.. .

В чем разница между EMR и ПЛК, и следует ли мне перейти на ПЛК?

Электромеханические реле (EMR) используют электричество для работы и могут быть найдены во множестве электронных устройств и приложений. В коммерческих и промышленных процессах долгое время использовались электромеханические реле, также называемые реле якоря, в качестве устройств управления цепями. Поскольку реле имеют движущиеся внутренние компоненты, они подвержены электрическому или механическому отказу. Кроме того, сложно угнаться за конкурентами, полагаясь на скорость обычной эстафеты.

Программируемые логические контроллеры (ПЛК)

могут предложить решение проблем надежности реле, скорости или даже уровня шума. ПЛК — это специализированные устройства, использующие компьютерные технологии для управления автоматизированными процессами в коммерческих и промышленных системах. Обновление до ПЛК или «интеллектуальных реле» может привести к общему снижению затрат с течением времени, большей эффективности и скорости процесса, а также большей функциональности. Они могут даже снизить уровень шума.

Как твердотельное устройство, ПЛК не имеет движущихся частей, поэтому поиск и устранение неисправностей и диагностика могут быть проще с помощью ПЛК.Если вы рассматриваете возможность обновления с EMR до PLC, обязательно спросите, есть ли у подрядчика по электротехнике специальное обучение для установки и обслуживания этого обновления в приложениях управления и автоматизации.

Почему я выбираю American Electric в качестве подрядчика или поставщика услуг по электротехнике?

В компании American Electric — Джексонвилл наши опытные электрики работают со многими типами реле и контакторов. Мы можем тестировать, диагностировать и заменять любые устройства управления цепями, которые могут вызывать проблемы с электричеством, оборудованием или системными приложениями.

Позвоните или свяжитесь с American Electric of Jacksonville, Inc.

Принцип честности! Готов работать для вас!

Импульсные реле Прогноз рынка, анализ тенденций и отслеживание конкуренции

Импульсные реле: введение

Импульсные реле — это бистабильные реле с фиксацией, которые позволяют переключать контакты при каждом импульсе. Большинство импульсных реле состоит из твердотельной цепи рулевого управления и реле магнитного согласования.При подаче питания эти компоненты импульсных реле определяют положение реле, а также включают питание противоположной катушки. При отключении питания контакты импульсного реле переводятся и остаются в своих положениях. Для переключения контактов импульсным реле требуется однонаправленный импульс. Импульсным реле требуется один импульс мощности для включения нагрузки, а другой — для отключения. Кроме того, импульсные реле не требуют перенаправления управляющих импульсов или изменения полярности. Одно из применений импульсных реле состоит в том, что они могут использоваться в качестве компенсаторов износа.Эта функция упрощает такие приложения, как несколько мест дистанционного управления для включения и выключения устройства с помощью одной кнопки или мгновенного переключателя на каждой удаленной станции. Например, конвейерную ленту можно включать или выключать из нескольких удаленных мест, установив по одному переключателю в каждой позиции.

Импульсные реле: драйверы рынка и возможности

Ожидается, что глобальный рост распространения оборудования, обеспечивающего промышленную автоматизацию, будет стимулировать рост мирового рынка импульсных реле.Импульсные реле обеспечивают промышленную автоматизацию за счет таких функций, как дистанционное управление промышленным освещением и оборудованием. Эта функция обеспечивает эффективность производственных процессов, а также безопасность персонала и продукции. Этот фактор будет стимулировать рост мирового рынка импульсных реле. Импульсные реле потребляют мало энергии, что делает их энергоэффективными. Этот фактор также сводит к минимуму общие расходы на техническое обслуживание. Ожидается, что такие факторы будут способствовать росту мирового рынка импульсных реле.

Производители используют различные подходы к проектированию, чтобы минимизировать затраты на установку импульсных реле. В идеале производители и монтажный персонал используют простоту, чтобы минимизировать затраты на установку импульсных реле. Предварительно запланированные места удаленного управления, где необходимо установить импульсные реле, позволяют предприятиям сократить будущие затраты, связанные с обслуживанием.

Узнать больше об отчете

Импульсные реле: сегментация рынка

На основе вспомогательного оборудования глобальный рынок импульсных реле можно разделить на следующие категории:

• Централизованное управление
• Индикация
• Гибрид (централизованное управление и индикация)
• Многоуровневое централизованное управление
• Пошаговое управление
• Управление с фиксацией
• Контроль задержки времени
• Другое вспомогательное оборудование

Другие вспомогательные устройства импульсных реле включают управление с помощью кнопок с подсветкой, а также управление и индикацию.В настоящее время сегменты централизованного управления и индикации занимают самую большую долю на мировом рынке импульсных реле. Сегмент многоуровневого централизованного управления импульсными реле занимает вторую по величине долю рынка и, как ожидается, будет обеспечивать самые высокие темпы роста на мировом рынке импульсных реле.

В зависимости от области применения глобальный рынок импульсных реле можно разделить на следующие категории:

• Промышленная автоматизация
• Промышленное освещение
• Промышленное оборудование
• Упаковочные машины
• Насосные машины
• Другие приложения

В настоящее время сегмент импульсных реле для промышленной автоматизации занимает самую большую долю на мировом рынке импульсных реле.Тем не менее, с увеличением числа обновлений, направленных на разработку долговечных и эффективных технологий промышленного оборудования, ожидается, что импульсные реле сегмента промышленных устройств продемонстрируют самые высокие темпы роста. Другие применения импульсных реле включают компрессоры, промышленные вентиляторы и т. Д.

Импульсные реле: обзор регионального рынка

Среди всех регионов Северная Америка занимает самую большую долю на мировом рынке импульсных реле, и ожидается, что в течение прогнозируемого периода темпы роста будут стабильными.Рост рынка импульсных реле в Северной Америке объясняется постоянно растущей тенденцией промышленной автоматизации в регионе. Рост располагаемого дохода как в коммерческом, так и в промышленном секторах также играет важную роль в стимулировании роста мирового рынка импульсных реле. Ожидается, что в странах Юго-Восточной Азии и других странах Азиатско-Тихоокеанского региона будут наблюдаться значительные темпы роста рынка импульсных реле. Ожидается, что страны Западной и Восточной Европы также будут демонстрировать стабильные темпы роста на рынке импульсных реле благодаря высокому присутствию решений для промышленной автоматизации и поставщиков услуг в этих регионах.

Доступны индивидуальные варианты покупки для ваших нужд

Импульсные реле: ключевые участники рынка

Несколько основных игроков, работающих на мировом рынке импульсных реле, включают Schneider Electric; Arteche; RS Components Pty Ltd; Корпорация «Мосрелай»; Analog Devices, Inc.; Т. е. Возможность подключения; Crouzet Automatismes; и Alion Electronics, среди прочих.

Региональный анализ включает:

• Северная Америка
• Латинская Америка
  • Бразилия
  • Мексика
  • Аргентина
  • Чили
  • Перу
  • Остальная часть Латинской Америки
• Европа
  • ЕС — 4 (Германия, Франция, Италия, Испания)
  • U.К.
  • BENELUX (Бельгия, Нидерланды, Люксембург)
  • NORDIC (Норвегия, Дания, Исландия, Швеция)
  • Восточная Европа (Польша, Украина, Чехия и др.)
  • Остальная Европа
• СНГ и Россия
• Япония
• APEJ
  • Большой Китай
  • Индия
  • Корея
  • Страны АСЕАН
  • Остальная часть APEJ
• Ближний Восток и Африка
  • Страны Персидского залива
  • Турция
  • Иран
  • Израиль
  • Южная Африка
  • Остальная часть MEA

Отчет представляет собой сборник информации из первых рук, качественной и количественной оценки отраслевых аналитиков, а также материалов отраслевых экспертов и участников отрасли по всей цепочке создания стоимости.В отчете содержится углубленный анализ тенденций материнского рынка, макроэкономических показателей и определяющих факторов, а также рыночной привлекательности по сегментам. В отчете также показано качественное влияние различных рыночных факторов на рыночные сегменты и географию.

Есть запрос, связанный с отчетом? Свяжитесь с нами напрямую

Импульсное реле с памятью — проверенная классика точности качества • ElkoEP

Импульсные реле памяти особенно полезны для управления освещением из разных мест, обычно в жилых или офисных зданиях.Они заменяют обычные установки, значительно сокращая затраты на материалы и провода и сводя к минимуму время установки. MR 41/42 Реле — это проверенное приспособление в ассортименте ELKO EP с отличным качеством, подкрепленное премиальной 5-летней гарантией!

Они помнят свой статус при отключении электроэнергии

Большим плюсом импульсных реле MR-41 и MR-42 является их способность «запоминать» свое состояние в случае сбоя питания.Поэтому при восстановлении питания он автоматически возвращается в предварительно заданное состояние. Реле MR 41/42 используется для управления различными приборами (освещение, кондиционер и т. Д.) С использованием кнопок для управления этими устройствами. Однако также можно использовать внешний контакт от другого устройства или устройств.

Простая масштабируемость установки

При использовании реле памяти / импульсов MR-41/42 вся установка состоит только из кнопок, соединенных параллельно и подключенных к управляющему входу прибора.К выходу прибора обычно подключается светильник (или несколько светильников). Еще одно преимущество этого подключения — легкость масштабирования, когда требуется дополнительная точка управления.

Центральное управление ВКЛ / ВЫКЛ Импульсные реле

MR-41/42 обеспечивают преимущество централизованного управления . Это позволяет одновременно включать и выключать несколько реле. Представьте себе многоэтажное здание, в котором в коридоре на каждом этаже установлено реле памяти, управляемое любым количеством кнопок на местном пульте управления на этаже.Затем отдельные реле памяти с каждого этажа подключаются через общий терминал для центрального управления к станции управления (например, сторожке, подсобному помещению), где все реле памяти могут быть включены или выключены одновременно (это полезно для например, для уборки, безопасности или безопасности), что все освещение выключено.

I mp реле памяти ulse MR-41/42

• Выключатели освещения лестниц, коридоров, больших помещений, систем управления, автоматики ‘
• Реле MR-41/42 запоминают свое состояние даже после сброса напряжения питания, так что реле всегда выключается в случае сбоя питания, но автоматически возвращается в предварительно заданное состояние при восстановлении питания
• Переключатели памяти (импульсные), управляемые многопозиционными переключателями освещения, на практике заменяют переключатели переменного тока и перекрестные переключатели
• Благодаря кнопочному управлению (неограниченное количество, параллельное соединение двумя проводниками) установка становится более понятной и быстрой для установки
• Импульсное реле экономит ваши деньги на материале и время установки благодаря двухпроводному параллельному кнопочному подключению
• Чешский продукт, лучшие компоненты, прецизионное качество с 5-летней гарантией

Полный ассортимент можно найти в разделе ТАЙМЕРЫ / РЕЛЕ .

Определение, принцип работы, преимущества, применение

Что такое реле с фиксацией?

Блокировочное реле — это управляющее устройство, работающее по импульсному управляющему сигналу. При каждом кратком импульсе, подаваемом на катушку, происходит изменение состояния контакта, который, следовательно, остается в своем положении без необходимости постоянного питания катушки.

Может управляться вручную, дистанционно, с нескольких точек управления или импульсами. Блокировочные реле чаще всего используются для управления цепями освещения в различных общественных местах с несколькими точками управления.

Реле с фиксацией также называют «бистабильными реле» или «импульсными реле».

Как работает реле с фиксацией?

Реле с фиксацией замыкает или размыкает свой контакт каждый раз, когда на его выводы катушки подается импульс сетевого напряжения. Импульс генерируется нажатием одной из кнопок. Все кнопки подключены параллельно.

Где используется блокировочное реле?

С помощью фиксирующих реле цепь освещения зоны может управляться из нескольких мест.Он хорошо подходит для использования в коридорах, на лестницах и в больших помещениях.

Как сбросить фиксирующее реле?

Блокировочные реле оснащены ручным приводом и селектором, которые отключают питание катушки, выводя систему из строя, например, в случае технического обслуживания.

В чем разница между реле с фиксацией и без фиксации?

Реле без фиксации — это электрический переключатель, который размыкается и замыкается под управлением другой электрической цепи.Реле с защелкой являются бистабильными, что означает, что они имеют два расслабленных состояния и работают с импульсным напряжением на катушке. Когда ток отключается, они остаются в текущем положении, а установочные реле возвращаются в исходное положение. Реле моностабильной установки имеют только одно расслабленное состояние и работают с постоянным напряжением на катушке.

Преимущества реле с фиксацией

• Спасает ригельные переключатели; освещением можно управлять с помощью кнопок вместо комбинации перекладины и трехпозиционных переключателей.
• Экономит проводники. можно использовать для цепи управления меньшее сечение, чем для цепи питания.
• Повышает комфорт управления; например, можно выключить все освещение, выходя из дома.
• Он предлагает бесшумную непрерывную работу по сравнению с тем же применением, использующим контакторы. Распределительный щит можно устанавливать в тихих помещениях (спальнях, офисах), не мешая пользователям.
• Экономит энергию. Когда требуется дистанционное управление, импульсное реле является оборудованием с самым низким собственным потреблением энергии.Это потому, что энергия нужна только для изменения его состояния с ВКЛ на ВЫКЛ, ВЫКЛ на ВКЛ. Для поддержания включенного состояния энергия не требуется.
• Реле с фиксацией управляют большим количеством ламп, чем контакторы с таким же номинальным током.

  No related posts.
