Классические[править | править код]
Индикатор фазыЧаще всего представляет собой отвёртку со встроенной неоновой лампой внутри, на одном конце которой жало, на другом — шунтовой контакт. Такой пробник должен в обязательном порядке содержать включённый последовательно с неоновой лампой резистор, имеющий номинальное сопротивление порядка 1 МОм и предельное рабочее напряжение не менее 300 В. Применяются также двухполюсные индикаторы, у которых вместо шунтового контакта используется изолированный провод с усиленной изоляцией и отдельным (вторым) наконечником. Эти индикаторы рассчитаны на напряжение до 1000 вольт.
С возможностью теста УЗО[править | править код]
Такие индикаторы представляют собой более сложную конструкцию, вместо шунтового контакта имеют выходящий из второго конца отдельный проводник. Преимуществом является возможность указания численного значения напряжения помимо наличия фазы, т.к. вместо неоновой лампы имеют подсвечиваемую светодиодами шкалу. Кроме определения фазы, их конструкцией предусмотрена возможность теста УЗО, о чём должно оповещаться в техпаспорте.
Высоковольтный[править | править код]
Как правило, используются в электроустановках напряжением до 10 кВ. Конструктивно представляют собой длинную пластиковую рукоятку, на которую навинчивается наконечник с конденсатором и неоновой лампой. При этом лампа и конденсатор отделены от рук оператора слоем изоляции, соответствующим напряжению электроустановки.
Определение фазного проводаДля определения фазового провода необходимо приставить жало индикатора к токонесущему проводнику и коснуться пальцем контакта на корпусе индикатора. Если токонесущий проводник является фазным, то из-за разницы потенциалов между проводником и телом человека, которое имеет некоторую электрическую ёмкость (десятки, сотни пФ), в неоновой лампе индикатора появится слабое свечение. Сила тока, протекающего при этом через тело человека, при напряжении сети 220 В и ёмкости, например 300 пФ (ёмкостное сопротивление на частоте 50 Гц около 11 МОм), составляет 0,02 мА. Такая сила тока считается безопасной для человека.
При проведении работ необходимо соблюдать правила техники безопасности, поскольку возможны: неисправность индикатора (отсутствие последовательного резистора или его закорачивание), повышенная влажность в помещении, плохая изоляция тела человека от металлических конструкций помещения — всё это в совокупности повышает вероятность поражения электрическим током.
- Техпаспорт электронного индикатора LUX
ru.wikipedia.org
ИНДИКАТОР ФАЗЫ
Когда проводятся ремонтные и электромонтажные работы, часто появляется необходимость в быстрой проверке на наличие напряжения на отдельных участках и элементах электрической цепи. Также довольно часто возникают случаи, когда срочно нужно убедиться, если ли надёжный контакт между разными элементами (частями) электрической цепи. Самый простой способ для таких проверок, это специальные индикаторы фаз, которые знакомы каждому, даже абсолютно далёкому от электрики человеку. Также часто используются устройства, позволяющие «прозванивать» цепь, они также называются пробниками.
Пробник – достаточно удобная вещь. Он почти не занимает места, а также довольно прост и надёжен в эксплуатации.
Индикатор фазы, обычно, выглядит как обычная отвертка с простейшим электрическим щупом. Индикаторная цепь состоит из последовательных включённых резисторов и неоновой лампочки. При измерении цепи на наличие фазы, следует подключить и собственное сопротивление человека, прикоснувшись пальцем к контакту, что находится на ручке отвёртки. Ниже приводятся 3 варианта схем индикаторной отвёртки.
Схема индикатора фазы на светодиоде
Схема индикатора фазы на неонке
Схема индикатора фазы на ЖК
Стоит отдельно отметить несколько особенностей, о которых обязательно стоит помнить, работая с индикаторной отвёрткой:
— При некоторых определённых условиях нулевой рабочий провод может оказаться под напряжением, и поэтому не следует прикасаться к нему при работе с цепью. Убедиться в том, что напряжение на проводе отсутствует, можно довольно просто, достаточно использовать индикаторную отвёртку.
— Бывают случаи, когда индикатор оказывается неисправен (примеров много, но, допустим, перегорела лампочка), и тогда он покажет вам отсутствующее напряжение. Поэтому мы призываем к осторожности – будьте внимательны, и всегда проверяйте индикатор перед работой на участках, где напряжение заведомо присутствует.
— Индикаторная отвёртка нужна лишь для того, что определить, есть ли фаза (потенциал) на определённом участке цепи, и это никак не может говорить нам о том, что на цепи присутствует рабочее напряжение между землёй и фазой. В том случае, если провод «земляного» индикатора обрывается (допустим, повреждается), индикатор обязательно покажет вам присутствие фазы, но при этом сама цепь всё равно остаётся разорванной.
— Также обратите внимание, что стоит особенно внимательно работать при ярком солнечном освещении (допустим под прямыми солнечными лучами). При таком освещении неоновый свет лампочки почти не разглядеть, и поэтому можно легко ошибиться, определяя, присутствует ли фазное напряжение.
— Перед тем, как начать работать с патроном люстры или любого другого осветительного прибора в вашей квартире, не полагайтесь на выключатель освещения (раз клавиша внизу – значит обязательно «выключено»), а всегда проверяйте наличие напряжения индикаторной отвёрткой. Для этого стоит проверить центральную клемму патрона и контакт, который соединяется с цоколем лампы.
Но есть куда более функциональный пробник электрика. Это двухполосный индикатор напряжения, благодаря которому можно проверить не только наличие или отсутствие напряжения между различными частями, а также между «землёй» и частями. В отличие от обыкновенной индикаторной отвертки, у двухполосного индикатора присутствует вспомогательный щуп, соединённый с основным блоком при помощи метрового шнура. Этот щуп нужен для возможности определения напряжения между точками цепи.
Говоря о пробниках, стоит, пожалуй, отнести сюда также и простейшее самодельное устройство, которое состоит из соединённой батарейки и лампочка. Старое название этого прибора – «Аркашка». С помощью такого достаточно несложного приспособления можно «прозвонить» абсолютно любой исследуемый участок цепи. Допустим, это может пригодиться, когда нужно удостовериться, что в электрической цепи нет обрывов.
До нашего времени дожила также нестареющая контрольная лампа. К слову, она запрещена нормами ПУЭ. Но при этом на сегодняшний день многие специалисты научились обходить эти требования, используя в устройстве лампочку меньшей мощности (15 Вт, как в швейном машинке или холодильнике), которая помещена в специальный прозрачный футляр.
el-shema.ru
4 схемы индикатора напряжения (фазы) на светодиодах своими руками
В любой технике в качестве отображения режимов работы используют светодиоды. Причины очевидны – низкая стоимость, сверхмалое энергопотребление, высокая надёжность. Поскольку схемы индикаторов очень просты, нет необходимости в покупке фабричных изделий.
Из обилия схем, для изготовления указателя напряжения на светодиодах своими руками, можно подобрать наиболее оптимальный вариант. Индикатор можно собрать за пару минут из самых распространённых радиоэлементов.
Все подобные схемы по назначению делят на индикаторы напряжения и индикаторы тока.
Работа с сетью 220В
Рассмотрим простейший вариант – проверка фазы.
Эта схема представляет собой световой индикатор тока, которым оснащают некоторые отвёртки. Такое устройство даже не требует внешнего питания, поскольку разность потенциала между фазовым проводом и воздухом или рукой достаточна для свечения диода.
Для отображения сетевого напряжения, например, проверки наличия тока в разъёме розетки, схема ещё проще.
Простейший индикатор тока на светодиодах 220В собирается на ёмкостном сопротивлении для ограничения тока светодиода и диода для защиты от обратной полуволны.
Проверка постоянного напряжения
Нередко возникает необходимость прозвонить низковольтную цепь бытовых приборов, либо проверить целостность соединения, например, провод от наушников.
В качестве ограничителя тока можно использовать маломощную лампу накаливания либо резистор на 50-100 Ом. В зависимости от полярности подключения загорается соответствующий диод. Этот вариант подходит для цепей до 12В. Для более высокого напряжения потребуется увеличить сопротивления ограничивающего резистора.

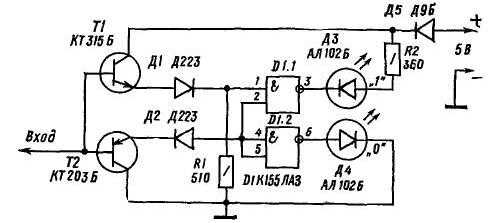

Индикатор для микросхем (логический пробник)
Если возникает необходимость проверить работоспособность микросхемы, поможет в этом простейший пробник с тремя устойчивыми состояниями. При отсутствии сигнала (обрыв цепи) диоды не горят. При наличии логического ноля на контакте возникает напряжение около 0,5 В, которое открывает транзистор Т1, при логической единице (около 2,4В) открывается транзистор Т2.
Такая селективность достигается, благодаря различным параметрам используемых транзисторов. У КТ315Б напряжение открытия 0,4-0,5В, у КТ203Б – 1В. При необходимости можно заменить транзисторы другими с аналогичными параметрами.

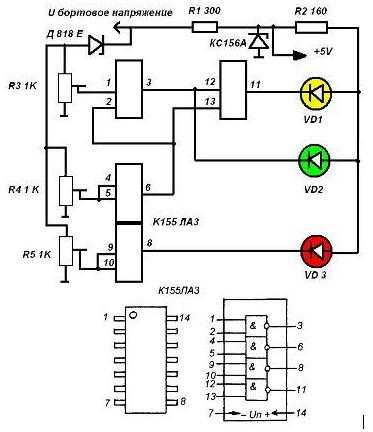

Вариант для автомобиля
Простая схема для индикации напряжения бортовой сети автомобиля и заряда аккумулятора. Стабилитрон ограничивает ток аккумулятора до 5В для питания микросхемой логики.
Переменные резисторы позволяют выставить уровень напряжения для срабатывания светодиодов. Настройку лучше проводить от сетевого стабилизированного источника питания.
Понравилась статья? Расскажите о ней! Вы нам очень поможете:)
svetodiodinfo.ru
Индикатор-пробник для поиска фазы и ноля
Индикатор- прибор, который служит для поиска ноля и фазы. Пользуются спросом световые индикаторы, так как они надежны и имеют малую стоимость.
Индикатор-пробник для поиска фазы и ноля на неоновой лампочке
Индикатор состоит из диэлектрического корпуса. Внутри него расположена неоновая лампочка и резистор. Если при касании лампочка загорается, значит это фаза. Если нет — это нулевой провод.
Внешне индикаторы отличаются, но принцип действия одинаковый. Во избежание замыкания, следует надеть на отвертку кусочек изоляционного материала. Не стоит закручивать отверткой индикатора винты, так как стержень запрессован в корпус. При большом усилии пластмасса может лопнуть.
Светодиодный индикатор – пробник для поиска фазы и ноля
Такой индикатор позволяет не просто искать фазу и ноль, но и прозванивать цепь, проверять работоспособность нагревательных элементов приборов, лампочек, сетевых проводов. Есть модели, которые имеют функцию поиска провода в стене без ее сверления или повреждения.
Конструктивно такой пробник ни чем не отличается от предыдущего. С тем отличием, что имеет активный элемент (микросхему или транзистор) вместо неоновой лампы, малогабаритные батарейки и светодиод. Прозвонка совершается в той же последовательности. Только не стоит браться за металлическую площадку на приборе! Она предназначена для проверки целыстности электрических цепей. Если вы коснетесь этой площадки при проверке ноля, то светодиод загорится и вам будет казаться, что это фазный провод.
По стандартам, фазный провод должен располагаться с правой стороны розетки.
Как самому сделать индикатор-пробник для поиска фазы и ноля на неоновой лампочке
Чтоб сделать такой прибор, достаточно припаять резистор к любому выводу неоновой лампочки. Резистор стоит заизолировать трубкой.
Корпус можно сделать из отвертки или шариковой ручки. Такой пробник не буде отличаться от купленного. Поиск фазы производится тем же образом.
Контролька электрика на лампочке
Контролька – маломощная лампочка, вкрученная в электро патрон, служащая для проверки наличия напряжения в сети. К патрону присоединены 2 проводника (многожильный провод) длинна которых 50 см.
Для проверки необходимо вставить провода врозетку. Если лампа горит- напряжение есть.
Контролька электрика на светодиоде
Контролька на лампочке требует внимания, так как она может разбиться. Поэтому, лучше использовать контрольку на светодиоде. Она малогабаритна. Ниже приведена схема такого прибора
Светодиод применен любого типа и цвета. Он включен в цепь последовательно с токоограничивающим сопротивлением. Пользуются ей так же просто.
Светодиод можно расположить к ручке. На фото автомобильная контролька.
Поиск фазы при наличии нулевого и заземляющего проводников
Если возникла необходимость в поиска фазы проводке, имеющей нулевой, фазный и заземляющий провода, это можно сделать контролькой. Присвойте каждому проводу номера (условно). Например, 1, 2, 3. Прикасайтесь к проводам по парам 1-2, 2-3, 3-1.
Изменения нужно фиксировать по лампочке:
- Прикосновение к 1- 2, лампа не светится. Провод 3 фазный
- Прикосновение к 2-3 и 3-1, 3 провод фазный.
Почему? При подсоединении провода к заземлению или нулю лампочка не будет светиться, потому что эти проводнике на щитке соединены вместе. Вместо контрольки можно использовать вольтметр, выбрав измерение переменного тока и рассчитанным до 300 В.
Поиск фазы и ноля картошкой
Если вы не имеете специальных приборов, то можно найти фазу картошкой. Один конец проводника следует присоединить к батарее или металлической трубе. Если труба покрашена, зачистите ее до голого металла.
Противоположный конец проводника воткните в срез картошки. Другой проводник так же втыкается в картошку через максимальное расстояние. Второй конец через резистор (не менее 1Мом) следует поднести к проводам электропроводки и поочередно коснуться их. Подождите. Если есть изменения в разрезе картошки, это фаза. Если изменения не наблюдаются — это ноль. Не стоит использовать этот метод, если не знаете правил безопасности при работе с электроустановками.
По материалам сайта: ydoma.info
teremguru.com
Индикаторы фазы на мтх 90 варианты схем. Индикатор фазы схема — самоделкин — сделай сам своими руками
При выполнении различных электромонтажных работ, установки розеток, выключателей требуется определить фазу и ноль. Это необходимо для безопасности электрика и правильного подключения проводов. Рассмотрим простейшие и столь необходимые пробники, позволяющие определить фазу без проблем.
Рассмотрено несколько способов лпределения фазы или нуля: с помощью индикатора фазы или индикаторной отвертки, с помощью мультиметра или вольтметра, с помощью самодельной контрольки электрика и метод нахождения фазы с помощью картошки
Если неоновую лампу взять за стеклянный корпус и коснуться одним из ее выводов фазного провода электросети, лампа начинает светиться. Ток, вызывающий свечение, протекает через электрическую емкость между пальцами и внутренними электродами лампы. Этот эффект можно использовать для изготовления простейшего индикатора фазного провода.
К одному из выводов лампы припаивают металлический штырь. Следует выбрать тот вывод, при использовании которого получается наиболее яркое свечение. На цоколь лампы надевают слегка растянутую ПВХ трубку. Полость в трубке с помощью соломинки от коктейля заполняют эпоксидным клеем.
В индикаторе можно использовать самые разнообразные малогабаритные лампы: ТН-0,5; МН-6, тиратрон МТХ-90 и др. Чувствительность индикатора несколько ниже, чем у традиционного индикатора с резистором.
Схема индикатора фазы из светодиода |
В состав схемы индикатора фазы входит ограничитель тока на резисторе, выпрямитель и релаксационный генератор импульсов. Частота вспышек светодиода при сетевом напряжении 220 В около 3 Гц: Если взять большую емкость конденсатора, то произойдет уменьшение частоты и как следствие, увеличение яркости свечения светодиода. Данный светодиодный индикатор позволяет определять напряжение от 45 В. Для сравнения схема выше позволяет индицировать напряжения только от 75 В.
Фазное напряжение попадает на диодный мост VD1 через резистор R1 и конструктивный конденсатор C1. С выхода выпрямителя напряжение проходит на светодиод HL1, и он загорается, говоря о том, что исследуемый провод фазный. Индикатор можно собрать в пластмассовом корпусе авторучки или маркера. Конденсатор С1 представляет из себя свёрнутый в цилиндр и приклеенным к внутренней поверхности корпуса кусочек алюминиевой фольги и рукой электрика. Диэлектрической прокладкой в нем является стенка корпуса.
В схеме можно использовать как отечественные светодиоды типов АЛ307, АЛ336 так и импортные индикаторы, некоторое модели сверх ярких светодиодов позволят фиксировать напряжение от 15 вольт.
Чтобы добиться более заметного свечения светодиода, без увеличения тока через схему индикатор
Википедия — свободная энциклопедия
Избранная статья
Первое сражение при реке Булл-Ран (англ. First Battle of Bull Run), также Первое сражение при Манассасе) — первое крупное сухопутное сражение Гражданской войны в США. Состоялось 21 июля 1861 года возле Манассаса (штат Виргиния). Федеральная армия под командованием генерала Ирвина Макдауэлла атаковала армию Конфедерации под командованием генералов Джонстона и Борегара, но была остановлена, а затем обращена в бегство. Федеральная армия ставила своей целью захват важного транспортного узла — Манассаса, а армия Борегара заняла оборону на рубеже небольшой реки Булл-Ран. 21 июля Макдауэлл отправил три дивизии в обход левого фланга противника; им удалось атаковать и отбросить несколько бригад конфедератов. Через несколько часов Макдауэлл отправил вперёд две артиллерийские батареи и несколько пехотных полков, но южане встретили их на холме Генри и отбили все атаки. Федеральная армия потеряла в этих боях 11 орудий, и, надеясь их отбить, командование посылало в бой полк за полком, пока не были израсходованы все резервы. Между тем на поле боя подошли свежие бригады армии Юга и заставили отступить последний резерв северян — бригаду Ховарда. Отступление Ховарда инициировало общий отход всей федеральной армии, который превратился в беспорядочное бегство. Южане смогли выделить для преследования всего несколько полков, поэтому им не удалось нанести противнику существенного урона.
Хорошая статья
«Хлеб» (укр. «Хліб») — одна из наиболее известных картин украинской советской художницы Татьяны Яблонской, созданная в 1949 году, за которую ей в 1950 году была присуждена Сталинская премия II степени. Картина также была награждена бронзовой медалью Всемирной выставки 1958 года в Брюсселе, она экспонировалась на многих крупных международных выставках.
В работе над полотном художница использовала наброски, сделанные летом 1948 года в одном из наиболее благополучных колхозов Советской Украины — колхозе имени В. И. Ленина Чемеровецкого района Каменец-Подольской области, в котором в то время было одиннадцать Героев Социалистического Труда. Яблонская была восхищена масштабами сельскохозяйственных работ и людьми, которые там трудились. Советские искусствоведы отмечали, что Яблонская изобразила на своей картине «новых людей», которые могут существовать только в социалистическом государстве. Это настоящие хозяева своей жизни, которые по-новому воспринимают свою жизнь и деятельность. Произведение было задумано и создано художницей как «обобщённый образ радостной, свободной творческой работы». По мнению французского искусствоведа Марка Дюпети, эта картина стала для своего времени программным произведением и образцом украинской реалистической живописи XX столетия.
Изображение дня
Рассвет в деревне Бёрнсте в окрестностях Дюльмена, Северный Рейн-Вестфалия
ru.wikipedia.green
Светодиодный индикатор фазы — RadioRadar
Измерительная техника
Главная Радиолюбителю Измерительная техника
При электромонтажных работах зачастую требуется индикатор фазы. Ранее в таких устройствах применялись газоразрядные индикаторные лампы, сегодня вместо них можно использовать светодиоды повышенной яркости свечения, которые заметно светятся при токе в несколько десятков микроампер. Обеспечить гальваническую развязку может ёмкостная связь индикатора с рукой пользователя.
Рис. 1
Схема предлагаемого индикатора фазы показана на рис. 1. Фазное напряжение
поступает на диодный мост VD1 через токоограничивающий резистор R1 и конструктивный конденсатор CR. Выпрямленное напряжение подаётся на светодиод HL1, и он светится, показывая тем самым, что проверяемый провод действительно фазный. Индикатор смонтирован в пластмассовом корпусе авторучки подходящего размера. Конденсатор Ск образован свёрнутым в цилиндр и приклеенным к внутренней поверхности корпуса куском алюминиевой фольги и рукой пользователя. Диэлектрической прокладкой конденсатора служит стенка корпуса.
Рис. 2
Вариант конструкции индикатора показан на рис. 2. В наконечник 2 корпуса авторучки вставляют штырь (щуп) 1 — металлический стержень диаметром 1,5…2 и длиной 20…25 мм, к которому припаян токоограничиваю-щий резистор 4 (R1). Стержень закрепляют в наконечнике эпоксидным клеем 3. Взамен кнопки (или внутри неё) в колпачке корпуса 8 устанавливают све-тодиод 9, к выводам которого припаян диодный мост 7.
Один из свободных выводов диодного моста соединяют тонким изолироно в три раза больше внутреннего диаметра корпуса 5, а длина — на 10.15 мм короче длины его внутренней цилиндрической части. Для обеспечения надёжного контакта конец провода зачищают на длине 30.40 мм, несколько раз обёртывают краем фольги и плотно зажимают плоскогубцами. Затем фольгу сворачивают в цилиндр и приклеивают к внутренней поверхности корпуса.
При подборе корпуса следует выбрать тот, у которого диаметр больше, а стенки тоньше — это обеспечит большую ёмкость конструктивного конденсатора. Для увеличения его ёмкости корпус индикатора следует держать в руке возможно плотнее, от этого будет зависеть яркость свечения светодиода.
Рис. 3
Ток, протекающий через конденсатор Ск в этой конструкции, очень мал (всего несколько микроампер), поэтому далеко не всякий светодиод будет заметно светиться. Чтобы сделать индикацию более заметной без увеличения тока через устройство, в него можно ввести релаксационный генератор на основе симметричного динисто-ра DB3 или аналогичного (рис. 3). В этом случае при касании фазного провода щупом сначала заряжается конденсатор С1, а когда напряжение на нём достигает примерно 35 В, динистор открывается и через светодиод протекает импульс тока, вызывая вспышку света, которая хорошо заметна. Частота вспышек зависит от ёмкости конденсаторов Ск и С1: с увеличением ёмкости первого из них она увеличивается, а второго — снижается. Детали генератора монтируют непосредственно на выводах диодного моста.
Рис. 4
Дальнейшее увеличение яркости светового сигнала возможно за счёт увеличения тока через светодиод. Для этого конденсатор Ск заменяют резисторами R1, R3 (рис. 4) и устанавливают на внешней поверхности корпуса индикатора электрически соединённый с первым из них контакт E1 (желательно из металла с нержавеющим покрытием). Фольга в этом случае не понадобится, релаксационный генератор на динисторе VS1 можно оставить или исключить (т. е. подключить светодиод непосредственно к выводам диодного моста). Внешний вид индикатора показан на рис. 5.
Рис. 5
В устройстве применены резисторы МЛТ, С2-23, конденсаторы — керамические К10-17в. Симметричный динис-тор DB3 можно найти в вышедшей из строя компактной люминесцентной лампе (КЛЛ), из неё же можно извлечь диоды 1N4007 для сборки выпрямительного моста взамен указанного на схеме. Светодиод — любой повышенной яркости свечения в корпусе диаметром 3.5 мм. Его следует подобрать по яркости свечения при малом токе. Для этого имеющиеся светодио-ды поочерёдно подключают к источнику питания напряжением 12 В через резистор сопротивлением 100 кОм и выбирают экземпляр с максимальной яркостью.
Автор: И. Александров, г. Москва
Дата публикации: 08.07.2013
