Простые индикаторы СВЧ поля своими руками.
Я был сильно удивлён, когда мой простенький самодельный детектор-индикатор, зашкалил рядом с работающей СВЧ печкой в нашей рабочей столовой. Она же вся экранирована, может неисправность какая? Решил проверить свою, новую печь, ей практически не пользовались. Индикатор тоже отклонился на всю шкалу!Такой простенький индикатор я собираю за короткое время каждый раз, когда выезжаю на полевые испытания приемно-передающей аппаратуры. Очень помогает в работе, не надо таскать за собой массу приборов, простой самоделкой работоспособность передатчика всегда легко проверить, (где антенный разъём не до конца довернули, или питание забыли включить). Заказчикам такой стиль ретро-индикатора очень нравится, приходится оставлять в подарок.
Достоинство – это простота конструкции и отсутствие питания. Вечный прибор.
Делается легко, намного проще, чем точно такой же «Детектор из сетевого удлинителя и тазика для варенья» средневолнового диапазона. Вместо сетевого удлинителя (катушки индуктивности) – кусок медного провода, по аналогии можно несколько проводов параллельно, хуже не будет. Сам провод в виде окружности длиной 17 см, толщиной не менее 0,5 мм (для большей гибкости использую три таких провода) является как колебательным контуром внизу, так и рамочной антенной верхней части диапазона, который составляет от 900 до 2450 МГц (выше не проверял работоспособность). Можно применить более сложную направленную антенну и согласование с входом, но такое отступление не будет соответствовать названию темы. Переменный, построечный или просто конденсатор (он же тазик) не нужен, на СВЧ – два соединения рядом, уже конденсатор.Вместо высокоомных наушников — стрелочный индикатор. Магнитоэлектрическая система имеет преимущество — инерционность. Помогает плавно двигаться стрелке конденсатор фильтра (0,1 мкФ). Чем выше сопротивление индикатора, тем чувствительнее измеритель поля (сопротивления моих индикаторов составляет от 0,5 до 1,75 кОм). Заложенная в отклоняющейся или подёргивающейся стрелке информация действует на присутствующих магически.
Такой индикатор поля, установленный рядом с головой разговаривающей по мобильному телефону, сначала вызовет на лице изумление, возможно, вернёт человека к действительности, спасёт от возможных заболеваний.
Если есть ещё силы и здоровье обязательно ткните мышкой в одну из этих статей.
Вместо стрелочного прибора можно использовать тестер, который будет измерять постоянное напряжение на самом чувствительном пределе.| Схема индикатора СВЧ со светодиодом. |
| Индикатор СВЧ со светодиодом. |
Попробовал в качестве индикатора светодиод. Такую конструкцию можно оформить в виде брелка, используя плоскую 3-х вольтовою батарейку, или вставить в пустой корпус мобильного телефона. Дежурный ток устройства 0,25 мА, рабочий ток напрямую зависит от яркости светодиода и составит около 5 мА. Напряжение, выпрямленное диодом, усиливается операционным усилителем, накапливается на конденсаторе и открывает ключевое устройство на транзисторе, который включает светодиод.
Если стрелочный индикатор без батарейки отклонялся в радиусе 0,5 — 1 метра, то цветомузыка на диоде отодвинулась до 5 метров, как от сотового телефона, так и от СВЧ печки. Насчёт цветомузыки не ошибся, сами убедитесь, что максимальная мощность будет только при разговоре по мобильному телефону и при постороннем громком шуме.Регулировка.
Я собирал несколько таких индикаторов, и заработали они сразу. Но всё же нюансы бывают. Во включённом состоянии на всех выводах микросхемы, кроме пятого, напряжение должно быть равно 0. Если это условие не выполнено, соедините первый вывод микросхемы через резистор 39 кОм с минусом (землёй). Встречается, что конфигурация СВЧ диодов в сборке не совпадает с чертежом, поэтому надо придерживаться электрической схемы, а перед установкой я бы советовал прозвонить диоды на их соответствие. Для удобства пользования можно ухудшить чувствительность, уменьшив резистор 1мОм, или уменьшить длину витка провода. С приведёнными номиналами поля СВЧ базовых телефонных станций чувствует в радиусе 50 – 100 м.
С таким индикатором можно составить экологическую карту своего района и выделить места, где нельзя зависать с колясками или долго засиживаться с детьми.
| Та же фотография, что слева, но сделана два месяца СВЧ излучения гибнут деревья. Растения тоже являются индикатором СВЧ поля. |
| Находиться под антеннами базовых станций безопаснее, чем в радиусе 10 — 100 метров от них. |
Аналоговый индикатор
уровня.
Регулировка.
Во включённом состоянии на всех выводах микросхемы, кроме пятого, напряжение должно быть равно 0. Если это условие не выполнено, соедините первый вывод микросхемы через резистор 39 кОм с минусом (землёй). Встречается, что конфигурация СВЧ диодов в сборке не совпадает с чертежом, поэтому надо придерживаться электрической схемы, а перед установкой я бы советовал прозвонить диоды на их соответствие. Данный макет уже прошёл испытания.
| Макетная плата. |
| Макет индикатора поля. |
Интервал от 3-х горящих светодиодов до полностью потушенных составляет около 20 дБ.
Питание от 3-х до 4,5 вольт. Дежурный ток от 0,65 до 0,75 мА. Рабочий ток при загорании 1-го светодиода составляет от 3 до 5 мА.
Этот индикатор СВЧ поля на микросхеме с 4-я ОУ собрал Николай.
Вот его схема.
| Электрическая схема индикатора СВЧ. Пока использованы 3-и ОУ на 3-и светодиода. Питание от аккумулятора от 3,3 до 4,2 V. |
| Эскиз монтажной платы. |
| Размеры и маркировка выводов микросхемы LMV824. |
| Монтаж индикатора СВЧ на микросхеме LMV824. |
| Обратная сторона. Плата питается от аккумулятора. |
Аналогичная по параметрам микросхема MC33174D, включающая в себя четыре операционных усилителя, выполненная в дип-корпусе имеет больший размер, а поэтому более удобна для радиолюбительского монтажа. Электрическая конфигурация выводов полностью совпадает с микросхемой LМV824. На микросхеме MC33174D я сделал макет СВЧ индикатора на четыре светодиода. Между выводами 6 и 7 микросхемы добавлен резистор 9,1 кОм и параллельно ему конденсатор 0,1 мкФ. Седьмой вывод микросхемы, через резистор 680 Ом соединяется с 4-м светодиодом. Типоразмер деталей 06 03. Питание макета от литиевого элемента 3,3 – 4,2 вольта.
| Индикатор на микросхеме МС33174. |
| Оборотная сторона. |
Оригинальную конструкцию экономичного индикатора поля имеет сувенир сделанный в Китае. В этой недорогой игрушке есть: радиоприёмник, часы с датой, градусник и, наконец, индикатор поля. Бескорпусная, залитая микросхема потребляет ничтожно мало энергии, поскольку работает в режиме таймирования, на включение мобильного телефона реагирует с расстояния 1 метра, имитируя несколько секунд светодиодной индикацией аварийную сигнализацию передними фарами. Такие схемы выполняются на программируемых микропроцессорах с минимальным количеством деталей.
Дополнение к комментариям.
и для диапазона PMR (446 МГц).
Индикаторы СВЧ полей
для любительских диапазонов от 430 до 446 МГц можно сделать селективными,
добавив дополнительный контур L к Ск, где Lк
представляет собой виток провода диаметром 0,5 мм и длиной 3 см, а Ск —
подстроечный конденсатор с номиналом 2 – 6 пФ. Сам виток провода, как вариант,
можно изготовить в виде 3-х витковой катушки, с шагом намотанной на оправке
диаметром 2 мм тем же проводом. К контуру необходимо подсоединить антенну в
виде отрезка провода длиной 17 см через конденсатор связи 3.3 пФ.
| Диапазон 430 — 446 МГц. Вместо витка катушка с шаговой намоткой. |
| Схема на диапазоны 430 — 446 МГц. |
| Монтаж на частотный диапазон 430 — 446 МГц. |
Кстати, если серьёзно заниматься СВЧ измерением отдельных частот, то можно вместо контура использовать селективные фильтры на ПАВ-ах. В столичных радиомагазинах их ассортимент в настоящее время более чем достаточен. В схему необходимо будет добавить ВЧ трансформатор после фильтра.
Но это уже другая тема, не отвечающая названию поста.
dedclub.blogspot.com
ИНДИКАТОР ЭЛЕКТРОМАГНИТНОГО ПОЛЯ
Прежде чем браться за сборку жучка-передатчика, кроме естественно мультиметра, нужно иметь специальный индикатор излучаемого им электромагнитного поля. И желательно собирать широкополосную схему, способную без переделки реагировать на частоты от FM до GSM. Именно такой детектор мы и будем делать. Схема этого индикатора поля представляет собой усилитель постоянного тока на операционном усилителе с каскадом УВЧ и ВЧ детектором. На входе УВЧ установлен фильтр высоких частот L1, C2, L2, C3, который обрезает сигналы с частотой ниже 10 МГц, в противном случае, прибор начинает реагировать на фон электропроводки и другие помехи. Усилитель ВЧ выполнен по схеме с общим эмиттером, режим выставляется резистором R1 так, что бы на коллекторе VТ1 было напряжение равное половине питающего.
Через конденсатор С4 сигнал поступает на диодный детектор VD1, здесь необходимо применять СВЧ германиевый диод ГД402, ГД507, нельзя применять диод Д9, максимальная частота которого 40 МГц. Выпрямленный сигнал поступает на вход ОУ через фильтр L3,L4,С6,С7, которые препятствуют попадания на вход ОУ ВЧ составляющей. Операционный усилитель работает от однополярного питания, поэтому для его нормальной работы, при помощи делителя на R4; R5 создана искусственная “средняя точка”. Усиление микросхемы определяется отношением R6/R8 при малых сигналах на входе. При увеличении напряжения на выводе 6 микросхемы до 0,6 вольт происходит открывание диода VD2 и в цепь обратной связи усилителя подключается резистор R7, что уменьшает усиление и делает шкалу прибора линейной.
В качестве ОУ можно применить 140УД12 или 140УД6. В случае использования УД6 резистор R9 из схемы необходимо удалить. Резистором R10 осуществляется установка шкалы прибора на 0. VT1 — СВЧ транзистор, например КТ399. Катушка L1 — 8 витков, провода 0,5 на оправке 5 мм., L2 — 6 витков того же провода. Дросселя L3, L4 по 50 — 100 мкГн.
Следующая схема представляет собой доработанную конструкцию, применение дополнительного ОУ позволило исключить резисторный делитель напряжения и улучшить характеристики прибора. Схема очень простая и не должна вызвать трудностей в изготовлении и настройки.
Данная конструкция способна засечь:
- Радиомикрофон V пит=3 В. F=93 МГц — 4 метра.
- Радиомикрофон, одно транзисторный, Vпит=3 В. F=420 МГц — 3 метра.
- Радио микрофон Vпит=3 В. F=860 МГц — 80 см.
- Китайская телекамера Vпит=9В. F=1200 МГц. — 4 метра.
- Мобильный телефон, во время передачи — до 7 метров.
Советую делать данное изделие по тому варианту, что с 2-мя микросхемами. Работает хорошо. Микросхемы применял К140уд6. Вот файл с печаткой в приложении.
Проверял на сотовый телефон, отходил от детектора на 5 метров ловил его, дальше не вижу стрелку. В общем у данного изделия чувствительность действительно высокая. Сборка и испытание устройства — samodelkin121.
Форум
Обсудить статью ИНДИКАТОР ЭЛЕКТРОМАГНИТНОГО ПОЛЯ
radioskot.ru
НЕОБЫЧНЫЙ ДЕТЕКТОР ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ
Это интересное устройство позволяет услышать мир электромагнитного излучения, что нас окружает. Оно преобразует колебания высокой частоты излучения, генерируемого разнообразными электронными устройствами в слышимую форму. Можно использовать его возле компьютеров, планшетов, мобильных телефонов и т. д. Благодаря ему вам удастся услышать действительно уникальные звуки, создаваемые работающей электроникой.
Принципиальная электросхема
Схема предполагает реализацию данного эффекта с как можно наименьшим числом радиоэлементов. Дальнейшие улучшения и исправления лежат уже на вашем усмотрении. Некоторые значения деталей вы можете подобрать для своих потребностей, другие являются постоянными.
Процесс сборки
Сборка предполагает использование макетной платы размером не менее 15 x 24 отверстия, и особое внимание обращается на расположение элементов на ней. На фотографиях показано рекомендуемое расположение каждого из радиоэлементов и какие связи между ними выполнить. Перемычки на печатной плате можно выполнить из фрагментов кабеля или отрезанных ножек от других элементов (резисторы, конденсаторы), которые остались после их монтажа.
Сначала надо впаять катушки L1 и L2. Хорошо отодвинуть их друг от друга, что даст нам пространство и увеличит эффект стерео. Эти катушки являются ключевым элементом схемы — они ведут себя как антенны, которые собирают электромагнитное излучение из окружающей среды.
После впайки катушек можно установить конденсаторы C1 и C2. Их емкость составляет 2,2 мкФ и определяет нижнюю частоту среза звуков, которые будут услышаны в наушниках. Чем выше значение ёмкости, тем ниже звуки воспроизводящиеся в системе. Большая часть мощного электромагнитного шума лежит на частоте 50 Гц, так что есть смысл его отфильтровать.
Далее припаиваем резисторы по 1 кОм — R1 и R2. Резисторы эти, вместе с R3 и R4 (390 кОм) определяют усиление операционного усилителя в схеме. Инвертирование напряжения не имеет в нашей системе особого значения.
Виртуальная масса — резисторы R5 и R5 с сопротивлением 100 кОм. Они являются простым делителем напряжения, который в данном случае будет делить напряжение 9 V на половину, так что с точки зрения схемы питается м/с напряжением -4,5 V и +4,5 V по отношению к виртуальной массе.
Можно поставить в панельку операционный усилитель любой со стандартными выводами, например OPA2134, NE5532, TL072 и другие.
Подключаем аккумулятор и наушники — теперь мы можем использовать этот акустический монитор для прослушки электромагнитных полей. Батарею можно приклеить к плате скотчем.
Дополнительные возможности
Что можно добавить, чтобы увеличить функциональность? Регулятор громкости — два потенциометра между выходом из схемы и гнездом для наушников. Выключатель питания — сейчас схема включена все время, пока не отсоединится батарейка.
При испытаниях оказалось, что устройство очень чувствительно на источника поля. Вы можете услышать, например, как обновляется экран в мобильном телефоне, или как красиво поет кабель USB во время передачи данных. Приложенный к включенному громкоговорителю работает как обычный и вполне точный микрофон, который собирает эл-магнитное поле катушки работающего динамика.
Хорошо ищет кабеля в стене, на манер трассоискателя. Только надо поднять НЧ, увеличив все 4 ёмкости до 10 мкФ. Недостатком является довольно большой шум и ещё сигнал слишком слабый — нужен какой-то дополнительный усилитель мощности, например на PAM-8403.
Видео работы детектора ВЧ
Форум по измерительным устройствам
Обсудить статью НЕОБЫЧНЫЙ ДЕТЕКТОР ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ
radioskot.ru
Как сделать детектор электромагнитного излучения своими руками
Вокруг нас постоянно находится электромагнитное излучение, но человеческому слуху оно недоступно. Если вы хотите услышать электромагнитное излучение, то можно воспользоваться специальным прибором, который мы изготовим собственными руками.
Посмотрим как это делает автор в видео:
Для изготовления детектора электромагнитного излучения нам потребуется:
— старый кассетный плеер;
— клей;

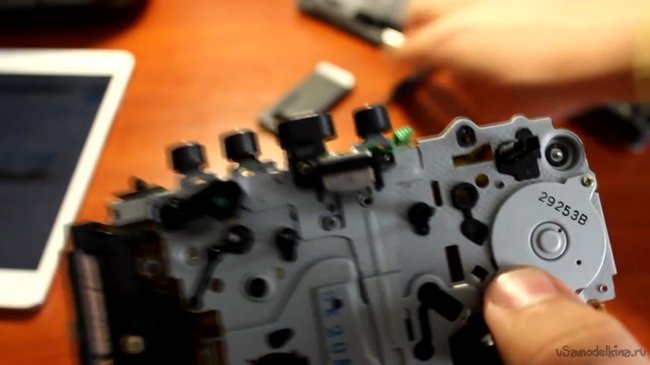

Кассетный плеер нужно разобрать и достать оттуда плату из самого корпуса. Рекомендуется ознакомиться с платой не только для саморазвития, но и для того, что бы при сборке и разборке этого девайса не сломать никакие детали. Эта часть очень чувствительна к электромагнитным волнам.
Самая важная деталь на плате – это считывающая головка, она в последующем нам пригодится.
Возле считывающей головки есть два проводка, которые закреплены болтиками. Эти болтики нужно будет открутить. После того, как болтики открутим, должна остаться считывающая головка, которая будет болтаться на шлейфе. С ней нужно быть предельно аккуратно, чтобы ее не оторвать.
Далее мы плату собираем опять в корпус, а головку приклеиваем на наружную часть корпуса с помощью клея.
Если в плеере нет внешнего динамика, то в специальный разъем присоединяем обычные наушники, которые помогут нам услышать электромагнитные волны.
Теперь мы прислоняем считывающую головку к телевизору. Мы можем услышать электромагнитное излучение. Излучение можно услышать на расстоянии до 40 см, чем дальше мы отходим, тем хуже будет слышен звук. Важно отметить, что сильно излучение нам дает старый телевизор (кубик).
Если присоединить наше устройство к телевизорам нового поколения (жидкокристаллический), то мы тоже услышим помехи, но уже не такие сильные.
Большим удивлением стал тот факт, что даже пульт для телевизора излучает электромагнитное излучение.
Не секрет, что излучение идет и от телефона. При проверке звук был похож на тот, когда вы звоните и у вас включены колонки. Излучение идет абсолютно от любого телефона, даже от самого крутого и навороченного, при этом не обязательно набирать номер, можно залезть в интернет.
Электромагнитное излучение выделяют даже обычные зарядки от телефона и ручка двери.
С помощью обычного плеера можно услышать излучения, которое не слышно ушами и не видно глазами.
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
кодирование и тестирование детектора ЭМП, решение проблем с антенной
Вдохновлённый версией схожего устройства, я настроился на то, что сооружу свой микроскопический индикатор электромагнитного поля. Целью было сделать его максимально маленьким, сохранив достаточно прочности, чтобы он не сломался у кого-нибудь в кармане. Вызовом здесь оказалась антенна. Как вы можете видеть на моей финальной фотографии, я решил использовать протоплату, чтобы помочь антенне сохранить свою форму, и я считаю, что справился превосходно.
Шаг 1: Части
- Микроконтреллер и сокет Atmel ATTiny85V — 1 шт
- Резистор 3.9M Ω — 1 шт
- Светодиоды (можно разного цвета)- 4 шт
- Разные провода
- Включатель или переключатель — 1 шт
- Батарейка-таблетка и гнездо для неё — 1 шт
Шаг 2: Кодирование и тестирование
Загрузите код в ATTiny85, как это сделать, можно повсеместно найти в интернете, так что следуйте одному из уроков, если вы никогда не работали с «сырым» микроконтроллером раньше.
Соберите проект на макетной плате, чтобы протестировать соединения перед тем, как будете переносить его на протоплату. Этот шаг, наверное, наиболее важный, так как значительно труднее будет чинить проект, который уже спаян на плате.
Так как я изменил код слегка, и вы, скорее всего, столкнётесь с некоторыми трудностями в вашей сборке, я прикрепил оригинальный код с Гитхаба: Github
Шаг 3: Готовим антенну
Скрутите антенну в желаемую форму. Это легко можно сделать, оборачивая провод вокруг карандаша и затем растягивая его до нужной длины. Вы спросите, а что такое хорошая длина? Итак, из этого вопроса вы узнаете, что длина провода будет влиять на то, какие частоты он сможет ловить. Тем не менее, так как мы не ищем специальную частоту и просто хотим поймать любой электрический шум, длина не важна в этой сборке. Я просто использовал весь свободный провод, который держал форму после скрутки.
Мой провод оказался шире, чем отверстия протоплаты, поэтому я просверлил отверстия побольше, чтобы он вошел в них.
Шаг 4: Устройство
С установленным самым большим компонентом, антенной, я решил, где расположить остальные части. Желая, чтобы светодиоды силы поля были установлены ближе к передней части, я поместил рабочий светодиод позади, таким образом (как я полагал), чтобы ATTiny было легко подключить.
Шаг 5: Финал
Со всеми деталями на своих местах, было несложно спаять все вместе. Мой проект не подразумевал кнопки ВКЛ\ВЫКЛ, только батарейку, которая включает и выключает его. Но я решил добавить кнопку позже, как вы видите, подцепив её снизу. Я заново использовал старые провода, которые обернул термоусадочной плёнкой. Это не только изолировало мою плохую сборку, но и защитило проводку от замыканий.
Шаг 6: Что можно поменять
Если бы я переделывал свой проект, я бы сперва поменял шаблон сборки детектора ЭМП. Поставил бы батарейку в нижнюю часть платы, чтобы кнопка была сверху. Таким образом и провода легли бы лучше. Или специально спроектировал бы печатную плату. Возможно, поменял кнопку на переключатель, чтобы не нужно было её постоянно зажимать. Возможно, использовал бы 3D принтер, чтобы сделать корпус и закрыть нижнюю половину электроники.
masterclub.online
Простой Индикатор напряженности электромагнитного поля для аппаратуры РУ.
На страницах «Паркфлаер» моделисты часто поднимают тему оперативной проверки исправности передатчика РУ и его антенны, что является самым важным моментом в надежности взаимодействия передатчика и приемника при проведении полетов РУ моделей.
Для проверки исправности передатчика и его антенны я пользуюсь простеньким самодельным Индикатором электромагнитного поля, который сделал из стрелочного индикатора уровня записи от старого магнитофона. Индикатор получился весьма маленький, меньше спичечной коробки и легко помещается в нагрудном кармане рубашки, что позволяет контролировать излучение передатчика и исправность его антенны в любой момент прямо в поле.
Для изготовления Индикатора кроме головки нужно два СВЧ диода, я использовал диоды КД514А. В качестве антенны используется полуволновый отрезок подходящего провода Ф 1 мм. Для передатчиков РУ на 2,4 гГц длина отрезка составляет 60 мм. Схема устройства простейшая.
Диоды припаять к клеммам индикатора. Вот так выглядят диоды КД514А.
Готовый приборчик.
Антенна приклеена эпоксидкой не к корпусу индикатора непосредственно, хоть он сделан из пластика, а через отрезок реечки. Дело в том, что шкала приборчика нарисована на металлической пластине, которая внутри корпуса крепится к задней крышечке и если антенну приклеить прямо к крышечке, то она будет находится в непосредственной близости от металлической шкалы на расстоянии 1,5 мм от неё, разделённая пластмассой донышка. В результате между металлической шкалой и антенной возникает небольшая ёмкость (но частота 2400 мГц !), которая прилично уменьшает чувствительность индикатора — стрелка отклоняется на меньший угол, а если сделать зазор 6…8 мм, то емкость становится ничтожно малой и стрелка отклоняется на большой угол. Поэтому пришлось сделать зазор из отрезка реечки. Такой вот ньюанс выявился при изготовлении Индикатора поля.
Тут видео, показывающее практическое применение Индикатора.
Для изготовления Индикатора поля подойдет любой микроамперметр на ток 50….100 мкА, не обязательно от магнитофона. Это повлияет только на размеры приборчика.
Вот хорошие головки М4206 на 100 мкА, но их в настоящее время сложно найти.
Можно использовать и другие СВЧ диоды, например : КД503, Д403, Д405, Д605, Д20.
Хороший СВЧ диод получается из транзистора ГТ346 с замкнутым с базой коллектором.
Он стоит в древних скд-24, достаточно чувствительный и работает до 2.4Ггц и выше.
Всем удачных полётов и мягкой посадки !
www.parkflyer.ru
Детектор электромагнитного излучения (50Hz~2000MHz)
Здравствуйте, дорогие друзья!Приобрел и проверил работоспособность детектора электромагнитного излучения. Прошу под уютненький кат:)
Начнем издалека, сам телевизор не смотрю, но когда бываю в гостях у родителей одним глазком посматриваю, когда общаюсь с мамой. Вот так вот случайно посмотрели с мамой кусочек передачи, в которой, съёмочная группа телеканала НТВ «Таинственная Россия» бегала на кладбище с детектором электромагнитных излучений.
Диктор, замогильным голосом, рассказывал: «На сегодняшний день достоверно известно, что повышенный электромагнитный фон на самом деле способен негативно влиять на людей. Толкать их на необдуманные, рискованные поступки и даже на самоубийство.» Ну и так далее, не помню привидений они там ловили или еще что-то, сейчас уже не важно.
Подумал, что бы неплохо померить излучение в серверной, к тому же мама тоже захотела такой. Высоковольтные линии электропередач внушают ужас многим людям, вернее близость проживания от них.
В интернете прочитал, что существуют бытовые датчики обнаружения «вредных электромагнитных полей, которые происходят от высоковольтных линий, экранов телевидения, компьютеров, печей СВЧ и т.д. Специалисты полагают, что, начиная с уровня 2-3mG, эти электромагнитные поля увеличивают опасности некоторых болезней (например, таких как рак).»
Есть видео про такой приборчик, правда цена там 2000 р, кому лень искать, вот ссылка www.chipdip.ru/video.aspx?vid=ID000258347
Есть еще и за 140 420 руб, вот тут www.ciklon.ru/prod/pribor/pribor-0.htm, но это уже для гурманов:)
Посидел, поискал китайские аналоги в интернет магазинах и наткнулся на этот экземпляр.
Побеседовал с продавцом, упросил как всегда дать скидку, в этот раз дали 20% как для «первого заказа в вашем магазине».
Оплатил 13$, отправили и дали трек. Ждал 24 дня, вот трек.
Трек
Посылка хорошо упакованная, герметично, прибор в отдельной коробке, состояние коробки отличное, батарейки в комплекте не было, это моя собственная:
Резко вставил батарейку:
Проверил работоспособность, пищало и показывало цифры на экране, при поднесении к силовым кабелям и бытовой технике, все в порядке, прибор работает. Управление очень простое: первая красная кнопка для включения, вторая для заморозки значения на экране.
Почти сразу же решил его разобрать:

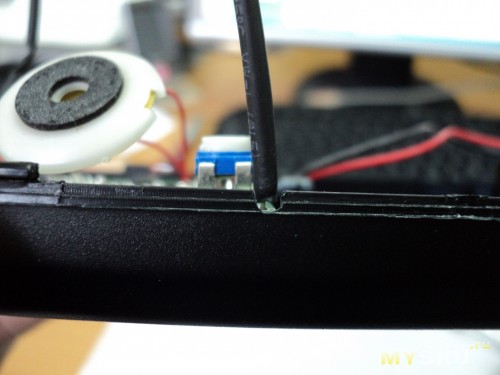

Несколько смутила скомканная внутри антенна, сразу решил ее расправить и пустить вдоль корпуса, сделав небольшие прорези канцелярским ножом (как в последствии оказалось, это было не лишнее, ибо чувствительно усилилась в разы):
Не совсем понятно, в каких единицах прибор измеряет напряженность электромагнитного поля, предположительно в миллигауссах (мГс). Сложно сказать точно, так как прибор не сертифицирован в России и использовать его для легально оценки пригодности к работе мест труда не получится (можно только нелегально:)
Померил напряженность вблизи «высоковольтных линий», прибор зашкаливает и яростно пищит, но при отдалении на 10 м от линии, затихает и показывает 0. Это сильно обрадовало маму, так как дом находиться далеко за границей этих 10 метров. Хотя железобетонную опору ЛЭП 220/380 В с фарфоровыми линейными изоляторами с трудом можно назвать высоковольтной.
В планах навестить дедушку и измерить в квартире фон «вредных полей» которые мешают ему спать.
Минусы:
1) Нет сертификации в России
Плюсы:
1) Компактный размер
2) Низкая цена
3) Малый вес
Это мой первый обзор такой сложной штучки. Просьба к господам технарям по лицу сильно не пинать:)
P.S.
Записал видео работы датчика без рук человека:
