И1.00-12 «Инструкция по монтажу электропроводок жилых и общественных зданий»
|
Файл загрузил: Sim Дата загрузки: 25 Октября 2015 года, 17:49
|
|||||||||||||||
Настоящая Инструкция разработана в дополнение к требованиям национального стандарта на электропроводки ГОСТ Р 50571-5-52-2011 (МЭК 60364-5-52:2009), СП 31-110-2003 и ПУЭ седьмого издания с учетом накопленного опыта монтажа электропроводок, применяемого в жилых и общественных зданиях.Загружается…
www.proektant.org
Электромонтажная инструкция
1. Инструкция обязательна к выполнению при производстве электромонтажных работ по проекту марки ЭОМ. Нарушение инструкции может привести к электротравме или возгоранию.
2.Перед началом выполнения электромонтажных работ руководитель работ и электромонтажники обязаны внимательно изучить проект электроснабжения объекта, и при возникновении вопросов связаться с проектной организацией для получения разъяснения по проекту и краткой консультации по монтажным работам.
3. Электромонтажники должны иметь разрешающие документы (группу допуска) для проведения электромонтажных работ.
4. По факту выполнения монтажных работ, рекомендуется составить исполнительную схему электропроводки, в виде планов квартиры и разверток стен, с указанием трассы прокладки проводов.
Действия, обязательные к выполнению.
1. Все сечения проводников, марка кабелей (проводов), прокладки должны строго соответствовать проектным решениям, изменять сечение кабеля (провода) на меньший запрещается.
2. Контактные электрические соединения должны выполняться в строгом соответствии с проектными решениями: пайка скрутки, соединительный изолирующий зажим (СИЗ), клеммная колодка, клеммник WAGO. Другие способы контакта соединений при проведении электромонтажных работ запрещаются.
3. При применении многожильных кабелей (проводов) все контактные части должны быть облужены, либо обжаты наконечниками.
4. Все проводники от источника до конечных потребителей должны быть цельнотянутыми.
5. Заземляющий проводник должен быть желто-зеленого цвета. Запрещается прокладка заземляющего проводника последовательно (шлейфом).

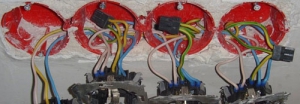

Соединение защитного (РЕ) проводника в розетках Рис. 1
6. Соединение защитного проводника должно осуществляться:
6.1 В одной глубокой монтажной коробке (в одной из розеток), устанавливается клеммник WAGO (облуженная скрутка), в котором коммутируются защитные проводники и в каждую розетку прокладывается отдельный заземляющий проводник.
6.2 Второй вариант: в каждой монтажной коробке устанавливается клемник WAGO (облуженная скрутка) и к каждой розетке присоединяется отдельный заземляющий проводник (см. рисунок 1).
7. Дополнительная система уравнивания потенциалов.

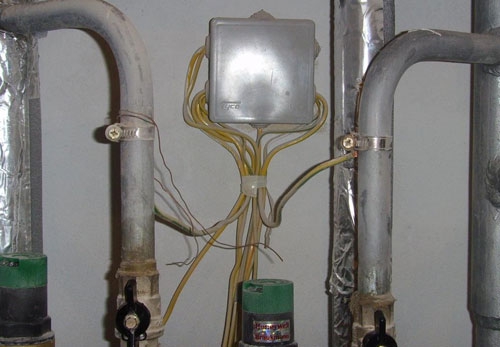

Система уравнивание потенциалов Рис. 2
Все пояснения имеются в разработанном проекте (см. лист 3 проекта, план дополнительной системы уравнивания потенциалов).
8. Все проводники должны иметь цветомаркировку, соответствующую п. 2.1.31 ПУЭ
8.1 голубого, синего цвета — для обозначения нулевого проводника электрической сети.
8.2 двухцветной комбинации желто-зеленого цвета — для обозначения защитного или нулевого защитного проводника.
8.3 фазные проводники любого другого цвета.
Пояснения к монтажу электрощитового оборудования
9. Количество, марка, тип, номинальные данные защитных и коммутирующих устройств (автоматы, УЗО, диффавтоматы) должны строго соответствовать проектным данным. Менять конфигурацию принципиальной схемы электрического щита строго запрещается.
10. Кабели (провода) не должны иметь задиров и оголенных частей при входе в шины, защитные и распределительные устройства, розетки, выключатели и электроприемники.
11. В электрощите, аппараты защиты и коммутации (автоматы, УЗО, диффавтоматы) должны быть промаркированы с указанием наименования нагрузки.
12. Защитные и распределительные устройства при снятой оперативной панели должны иметь на видимой части корпуса надпись с указанием номера группы по проекту.
13. Цветомаркировку кабеля (провода), в случае необходимости, можно осуществить с помощью разноцветных ПВХ трубок, либо цветной изолентой.
14. Все проводники электрощитового устройство должны быть аккуратно уложены и скреплены специальными стяжками.
15. Для распределения электроэнергии внутри электрощитового пространства использовать специальные гребенки с рассчитанными номиналами токов, либо проводом равным по сечению жилам вводного кабеля (провода).
16. При необходимости присоединения в одно гнездо (под один зажим) большого количества проводников, требуется установить шину и коммутировать проводники на шине.
Компания ТМ-Электро
Инженер II Категории:
Чичин Д.К.
Сервис от компании ТМ-Электро:
- Гибкая ценовая политика
- Гарантия качества выполнения работ
- Помощь в решении нестандартных ситуаций
- Постоянная обратная связь с клиентом
- Оперативный выезд инженеров
- Собственная курьерская служба
tmelectro.ru
Образец должностной инструкции электромонтажника в 2019-2020 году
Должностная инструкция электромонтажника применяется для более подробного описания аспектов, обозначенных в трудовом договоре. В актуальном законодательстве эта инструкция не упоминается, но Роструд рекомендует её к использованию, а в юридической практике по трудовым спорам она признается документом, имеющим правовую силу. Помимо этого, бизнес-практика как в нашей стране, так и за рубежом показывает полезность должностной инструкции. Все это определяет её значимость и предъявляет высокие требования к корректности её содержания и оформления.
Образец должностной инструкции электромонтажника
1. Общие положения
- Электромонтажник подчиняется начальнику комплексной бригады.
- Электромонтажник нанимается на работу и увольняется с неё приказом руководителя фирмы, по рекомендации начальника комплексной бригады.
- Лицо, которое претендует на эту позицию, должно соответствовать следующим требованиям:
- соответствующее средне-специальное образование;
- стаж работы в области монтажа и эксплуатации электротехнических объектов от 1 года.
- Электромонтажник обязан разбираться в нижеперечисленных вопросах:
- правилах проверки и тестирования электрооборудования;
- отраслевых технологиях, применяемых в работе фирмы;
- особенностях типов и моделей эксплуатируемого электротехнического оборудования;
- правилах эксплуатации соответствующих инструментов и оборудования;
- основных методах прокладки и соединения проводов с учетом требуемых параметров;
- правилах работы с силовыми кабелями;
- разновидностях деталей для крепежа;
- основных электрических схемах, используемые в его сфере деятельности;
- материалах, используемых при изготовлении электрооборудования и соответствующих технических конструкций;
- нормативах использования такелажных приспособлений;
- алгоритмах работ по электрификации необходимых объектов;
- нормах технической и пожарной безопасности;
- способах проведения требуемых измерений и расчетов в сфере электротехники;
- параметрах работ по демонтажу и монтажу электротехнических устройств;
- порядке работы с технической документацией;
- критериях оценки качества результатов проведенных работ;
- теоретических основах электротехники.
- На рабочем месте электромонтажник руководствуется:
- профессиональными стандартами и действующими законами;
- документами фирмы;
- сведениями из этой инструкции.
- На время отсутствия электромонтажника его обязанности выполняет другой специалист, определенный руководителем комплексной бригады.
2. Функции
За электромонтажником на его рабочем месте закрепляются следующие функции:
- Выполнение требуемых работ в сфере сборки и монтирования электротехнического оборудования.
- Прокладка проводов, укладка кабелей в соответствии с заданными параметрами.
- Проведение необходимых замеров, расчетов, измерений в сфере своей ответственности.
- Проведение тестирования и испытаний монтируемой техники.
- Выполнение комплекса действий по подготовке к монтированию соответствующего оборудования.
- Проведение работ по установке необходимых конструкций.
- Проверка выполненных электромонтажных работ на предмет соответствия требуемым параметрам.
- Настройка соответствующего оборудования в процессе проведения электротехнических работ.
- Соблюдение норм технической и пожарной безопасности.
- Взаимодействие с другими сотрудниками комплексной бригады в работах по электротехническому направлению.
- Заполнение необходимой технической документации.
- Уход за инструментами, инвентарем, оборудованием, которые предоставлены работодателем, а также их ответственное хранение.
3. Ответственность
Электромонтажник может быть привлечен к ответственности в нижеперечисленных ситуациях:
- За невыполнение или некомпетентное исполнение возложенных трудовых функций — в пределах, обозначенных в трудовом законодательстве.
- За совершенные в ходе работ правонарушения — в границах, данных в соответствующих разделах законодательства.
- За ущерб, нанесенный фирме по его вине, — в соответствии с правилами, данными в соответствующих разделах законодательства.
4. Права
Электромонтажнику предоставлены следующие права:
- Информировать руководство о возможных проблемах в сфере своей ответственности.
- Знакомиться с проектами разрабатываемых положений в сфере своей деятельности.
- Получать от служащих фирмы данные, которые нужны для выполнения спектра возложенных обязанностей.
- Требовать от менеджмента фирмы принятия мер по созданию и поддержанию соответствующих условий для работы.
- Получать за счет фирмы спецодежду, инвентарь и инструменты, необходимые для проведения требуемых работ, в соответствии с правилами, закрепленными во внутренней документации.
- Отказываться от работ в случае обнаруженных несоответствий требованиям техники безопасности.
ФАЙЛЫ
Скачать образец должностной инструкции электромонтажника .doc
Специфика составления должностной инструкции
В отечественном законодательстве по-прежнему отсутствуют нормативы, обязательные для составления должностной инструкции. Поэтому работодатели обладают значительной свободой при её написании, при условии что она не противоречит трудовому договору и положениям трудового законодательства. Тем не менее при её создании, наниматели ориентируются на определенные стандарты, особенно в части структуры документа. В типовую инструкцию входят 4 части:
- Общая часть.
- Обязанности сотрудника.
- Его возможная ответственность.
- Права, предоставленные ему работодателем.
Дополнительно к вышеперечисленным могут присоединяться и другие разделы, конкретизирующие отдельные аспекты деятельности работника. Обычно в этих разделах описывают условия работы, параметры должностных взаимосвязей и критерии оценки качества работы.
Внимание! Возможное изменение должностной инструкции требует письменного согласия работника. Поэтому нанимателю нужно с самого начала серьезно отнестись к её составлению.
Общий раздел
Вводная часть инструкции, в которой дается описание общих параметров трудовой деятельности специалиста. Описываются аспекты замены в случае его временного отсутствия, кому он обязан подчиняться, какими положениями должен руководствоваться в работе и прочие моменты. Основные пункты более-менее стандарты для специалистов одного класса, а значительные различия присутствуют лишь при описании требуемых от работника навыков, которые должны соотноситься с обязанностями, данными в следующей части. Так, требуемые навыки электромонтажников могут сильно разниться в электроэнергетическом секторе, промышленности, сфере строительных работ или в области ЖКХ.
Функции
Эта часть отведена для описания обязанностей, требуемых от специалиста. В зависимости от профиля фирмы, её размеров, организационной структуры и других параметров, часть трудовых функций может различаться, особенно те, которые не относятся к основным.
Для специалистов, чья деятельность протекает в условиях повышенного риска, отдельно упоминают обязанности по соблюдению нормативов технической безопасности.
Внимание! Если компания представляет специалисту инвентарь, инструменты, спецодежду, то необходимо в отдельном пункте прописать обязанность работника хранить и обеспечивать им надлежащее состояние.
Ответственность
В этой части приведен список проступков, за совершение которых служащий может быть привлечен к ответственности. Обычно перечисляют 3-4 нарушения, без конкретизации мер ответственности. Причина: наказание сотрудника может быть определено лишь после прохождения соответствующих разбирательств.
Права
Заключительный стандартный раздел, в котором приводится список прав, данных специалисту его работодателем. Этот перечень типовой для технических специалистов, но для профессий, сопряженных с производственным риском, может быть дополнен пунктом о возможном отказе от работ, в случае ненадлежащего состояния технологической безопасности на рабочих объектах.
После того как должностная инструкция составлена, её согласовывают с ответственными работниками фирмы: юристом, HR-менеджером, непосредственным начальником специалиста. После учета их корректировок документ передают для визирования руководителю фирмы. При этом инструкция должна быть распечатана с наличием всех признаков официального документа: расшифровкой подписей, перечислением реквизитов фирмы и пр.
Сам специалист подписывает инструкцию в ходе своего трудоустройства, вместе с другими требуемыми бумагами. Специалисту по его просьбе может быть выдана отдельная копия. Также возможно её выкладывание в локальную сеть фирмы, но с исключением имеющихся личных данных.
assistentus.ru
Ассоциация «Росэлектромонтаж» — Инструкция по монтажу вспомогательных цепей И 1.06.08
Инструкция по монтажу вспомогательных цепей И 1.06.08
скачать (31398 kb.)
Доступные файлы (1):
содержание
1.doc
Реклама MarketGid:Ассоциация «Росэлектромонтаж»
Инструкция
по монтажу вспомогательных цепей
№ И 1.06-08
Москва 2008
РАЗРАБОТАНА: ОАО «Южуралэлектромонтаж»
РАЗРАБОТЧИКИ: В.Д. Климанов, А.А. Аборнев, Н.Н. Ковков
ВЗАМЕН: ВСН 379-77 ММСС СССР
АННОТАЦИЯ
В Инструкции приведены основные нормы, правила и требования, касающиеся технологии монтажа вспомогательных электрических цепей (измерительных, управления, защиты, сигнализации), прокладываемых по панелям щитов, шкафов, пультов и в ячейках распределительных устройств, указания по прокладке проводов и кабелей и присоединению их к наборным зажимам и электроаппаратам.
Требования Инструкции, регламентированные действующими нормативно-техническими документами, являются обязательными.
В приложениях к инструкции приведены правила выполнения электрических схем, условные графические изображения элементов электрических схем, монтажные принадлежности, оборудование, приборы и монтажный инструмент, применяемые при монтаже второстепенных цепей.
Инструкция предназначена для проектных, монтажных организаций и заводов Ассоциации «Росэлектромонтаж».
Инструкция может быть использована специалистами эксплуатирующих организаций.
УТВЕРЖДЕНА
Президент Ассоциации
«РОСЭЛЕКТРОМОНТАЖ»
Е.Ф. Хомицкий
Дата введения 01.04.2008 г.
Содержание
| Термины и определения 1. Общие указания по монтажу вспомогательных цепей 2. Требования к электротехнической рабочей документации 3. Подготовка и организация монтажных работ 4. Индустриальные методы заготовки жгутов проводов 5. Монтаж каналов для прокладки проводов 6. Монтаж крепежных элементов для электроаппаратуры 6.1. Размещение крепежных элементов 6.2. Крепление монтажных реек 6.3. Установка монтажных пластин 6.4. Монтаж регулируемых крепежных элементов и пластин 7. Монтаж наборных зажимов 7.1. Способы подключения проводов в наборных зажимах 7.1.1. Винтовая клемма. 7.1.2. ТОР система (торцевое подключение проводов). 7.1.3. Пружинный зажим. 7.1.4. Технология IDC 7.1.5. Техника штекерного подключения. 7.2. Типы используемых клемм для наборных зажимов. 7.2.1. Клеммы РЕ. 7.2.2. Клеммы с предохранителем. 7.2.3. Многоэтажные распределительные клеммы. 7.2.4. Шинные клеммы с расцепителем для нейтрального провода. 7.2.5. Измерительные шинные клеммы с размыкателями. 7.2.6. Шинные клеммы с размыкателями. 7.3. Монтаж наборных зажимов. 8. Монтаж проводок внутри электроконструкций 8.1. Общие требования к монтажу проводок 8.2. Монтаж проводов в каналах. 8.3. Монтаж проводов свободно висящими жгутами без крепления к электроконструкции. 8.4. Монтаж гибких соединений. 9. Маркировка кабелей, проводов и жил контрольных кабелей 9.1. Требования к маркировке изолированных проводников. 9.2. Способы маркировки. 9.3. Методы нанесения надписей. 9.4. Прозвонка проводов и жил контрольных кабелей. 10. Присоединение проводов и жил контрольных кабелей 10.1. Требования к присоединению проводов и жил контрольных кабелей. 10.2. Подготовка проводов и жил контрольных кабелей к присоединению. 11. Требования к качеству работ 12. Сдача выполненных работ 13. Охрана труда при монтаже второстепенных цепей 14. Правила пожарной безопасности при монтаже второстепенных цепей Перечень использованных нормативных документов. Приложение 1 1.* Правила выполнения принципиальных схем. 2. Правила выполнения схем соединений. 3. Правила выполнения схем подключения. Приложение 2 1.* Изображения условные графические электрооборудования и проводок на планах. 2.* Условные графические обозначения катушек индуктивности, дросселей, трансформаторов и автотрансформаторов 3.* Условные графические обозначения предохранителей. 4.* Условные графические изображения устройств коммутационных и контактных соединений. Приложение 3 Приложение 4 Монтажные DIN-рейки Принадлежности Приложение 5 Портативные термотрансферные принтеры Стационарные термотрансферные принтеры Приложение 6 Приложение 7 Указатели низкого напряжения Указатель низкого напряжения универсальный УННУ 40÷1000 Указатель напряжения комбинированный УНК-04 Указатель низкого напряжения однополюсный УННО-(25÷1000) Приложение 8 Набор НКО Нож монтерский НМ-4. Клещи для снятия изоляции МБ-1М Ножницы секторные НС-1М Пресс-клещи для опрессовки кабельных наконечников. Приложение 9 Инструмент для нарезки кабеля. Инструмент для снятия изоляции. Инструмент для обжима кабельных наконечников. Отвертки электрические динамометрические. Приложение 10 Российский стандарт. Европейский стандарт. |
Аппаратура распределения и управления* — общий термин для коммутационных аппаратов и их комбинации с относящимися к ним устройствами управления, измерения, защиты и регулирования, а также для узлов, в которых такие аппараты и устройства соединяются с соответствующими фидерами, комплектующим оборудованием, оболочками и опорными конструкциями.
* ГОСТ Р 50030.1-2000 (МЭК 60947-1-99) Аппаратура распределения и управления низковольтная. Часть 1. Общие требования и методы испытаний.
Зажим* — одна или несколько частей вывода, необходимые для механического крепления и электрического присоединения одного или нескольких проводников.
* ГОСТ 18311-80 Изделия электротехнические. Термины и определения основных понятий.
^ * — дополнительная маркировка, обозначающая, к какому полюсу цепи постоянного тока подсоединен провод.
* ГОСТ Р 50509 (МЭК 391-72) Маркировка изолированных проводников.
^ знак, который ставится для обозначения провода или групп проводов на каждом конце и, при необходимости, на видимых частях по всей их длине.
^ система маркировки, которая характеризует каждый провод или группу проводов без учета их электрической функции.
Маркировка зависимая — система маркировки проводов или групп проводов, основанная на маркировке зажимов, к которым подсоединены провода, или на маркировке оборудования, к которому подсоединены группы проводов.
^ система маркировки проводов или групп проводов, независимая от маркировки зажимов, к которым подсоединены провода, или от маркировки оборудования, к которому подсоединены группы проводов.
^ система маркировки, которая использует одновременно зависимую и независимую маркировки.
Маркировка дополнительная — система маркировки, обычно применяемая как дополнение к основной маркировке и основанная на электрической функции каждого провода или группы проводов.
^ * — комбинация низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты, регулирования и т. п., полностью смонтированных изготовителем НКУ со всеми внутренними электрическими и механическими соединениями с соответствующими конструктивными элементами.
* ГОСТ Р 51321.1-2000 (МЭК 60439-1-92) Устройства комплектные низковольтные распределения и управления.
Примечание: сокращение НКУ используют для обозначения низковольтных комплектных устройств распределения и управления.
^ * — электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики и измерительные приборы.
*ПУЭ. Глава 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ.
Цепь главная (НКУ)* — все токоведущие части НКУ, включенные в цепь, предназначенную для передачи электрической энергии (МЭС 441-13-02).
* ГОСТ Р 51321.1-2000 (МЭК 60439-1-92) Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний.
^ все токоведущие части НКУ, включенные в цепь, предназначенную для управления, измерения, сигнализации, регулирования, обработки и передачи данных и т. д. и не являющуюся главной цепью (МЭС 441-13-03, с изменением).
^ * — вспомогательная цепь электротехнического изделия (устройства), функциональное назначение которой состоит в приведении в действие электрооборудования и (или) отдельных электротехнических изделий или устройств или в изменении значений их параметров.
* ГОСТ 18311-80 Изделия электротехнические. Термины и определения основных понятий.
^ вспомогательная цепь электротехнического изделия (устройства), функциональное назначение которой состоит в приведении в действие сигнальных устройств.
^ вспомогательная цепь электротехнического изделия (устройства), функциональное назначение которой состоит в измерении и (или) регистрации значений параметров и (или) получении информации измерений электротехнического изделия (устройства) или электрооборудования.
^ вспомогательная цепь электротехнического изделия (устройства), функциональное назначение которой состоит в приведении в действие электрической защиты электротехнического изделия (устройства) или электрооборудования.
^ совокупность взаимосвязанных электротехнических изделий, находящихся в конструктивном и (или) функциональном единстве, предназначаемая для выполнения определенной функции по производству или преобразованию, передаче, распределению или потреблению электрической энергии.
Электрооборудование — любое оборудование, предназначенное для производства, преобразования, передачи, распределения или использования электрической энергии, такое как машины, трансформаторы, аппараты, измерительные приборы, устройства защиты, кабельная продукция, электроприемники.
Электропроводка* — совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с Правилами устройства электроустановок.
* ПУЭ. Глава 2.1. Электропроводки
Скачать файл (31398 kb.)
gendocs.ru
| Документация | Нормативный документ | Форма | Образец |
| Реестр исполнительной документации | ВСН 012-88 (часть II) | скачать форму | скачать образец |
| Специализированные журналы | |||
| Общий журнал работ | РД-11-05-2007 | скачать форму | скачать журнал |
| Журнал прокладки кабелей | И 1.13-07 | скачать форму | скачать образец |
| Журнал монтажа кабельных муфт напряжением выше 1000 В | И 1.13-07 | скачать форму | скачать образец |
| Журнал верификации закупленной продукции (журнал входного контроля) | ГОСТ 24297-2013 | скачать форму | скачать образец |
| Журнал авторского надзора за строительством (если по договору осуществляется авторский надзор) | СП 11-110-99 | скачать форму | скачать образец |
| Исполнительные схемы | |||
| Исполнительный чертеж сетей электроснабжения и электроосвещения | скачать форму | скачать образец | |
| Акты освидетельствования скрытых работ | скачать форму | скачать образец | |
| Монтаж кабеленесущих систем | РД-11-02-2006 | ||
| Монтаж кабельных линий и их крепление к конструкциям здания | РД-11-02-2006 | ||
| Монтаж заземляющих устройств | РД-11-02-2006 | ||
| Устройство прохода через стены и перегородки сетей электроснабжения и электроснабжения | РД-11-02-2006 | ||
| Акты, протоколы и прочие документы | |||
| Акт освидетельствования сетей инженерно-технического обеспечения | РД-11-02-2006 | скачать форму | скачать образец |
| Обложка к комплекту технической документации по сдаче-приемке электромонтажных работ | И 1.13-07 | скачать форму | скачать образец |

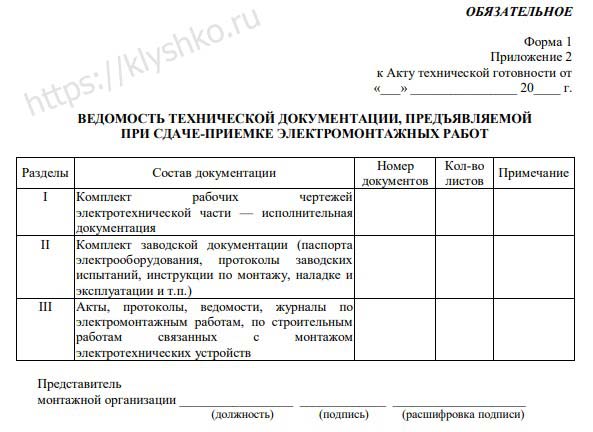

| Ведомость технической документации, предъявляемой при сдаче-приемке электромонтажных работ | И 1.13-07 | скачать форму | скачать образец |
| Акт технической готовности электромонтажных работ | И 1.13-07 | скачать форму | скачать образец |
| Ведомость изменений и отступлений от проекта | И 1.13-07 | скачать форму | скачать образец |
| Ведомость электромонтажных недоделок, не препятствующих комплексному опробованию | И 1.13-07 | скачать форму | скачать образец |

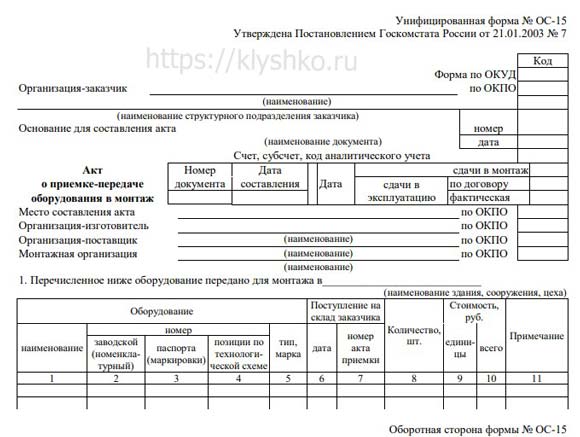

| Акт о приемке-передаче оборудования в монтаж | И 1.13-07 | скачать форму | скачать образец |
| Акт о выявленных дефектах оборудования | И 1.13-07 | скачать форму | скачать образец |
| Ведомость смонтированного электрооборудования | И 1.13-07 | скачать форму | скачать образец |
| Акт готовности строительной части помещений (сооружений) к производству электромонтажных работ | И 1.13-07 | скачать форму | скачать образец |
| Справка о ликвидации недоделок | И 1.13-07 | скачать форму | скачать образец |

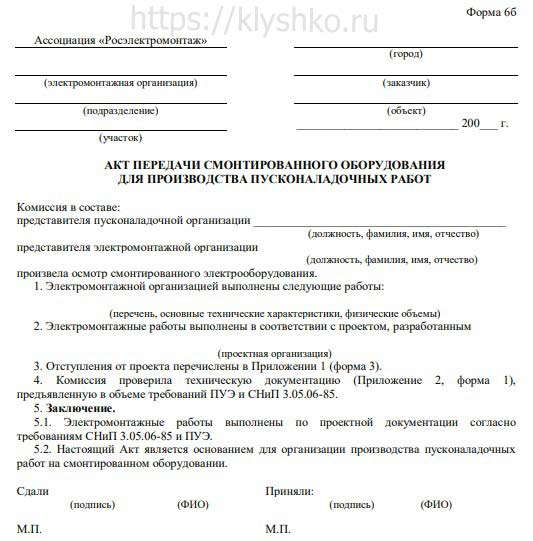

| Акт передачи смонтированного оборудования для производства пусконаладочных работ | И 1.13-07 | скачать форму | скачать образец |
| Акт о приемке и монтаже силового трансформатора | И 1.13-07 | скачать форму | скачать образец |
| Протокол осмотра и проверки технической готовности электромонтажных работ по аккумуляторной батарее | И 1.13-07 | скачать форму | скачать образец |
| Ведомость замеров при контрольном разряде аккумуляторной батареи | И 1.13-07 | скачать форму | скачать образец |
| Акт осмотра канализации из труб перед закрытием | И 1.13-07 | скачать форму | скачать образец |
| Протокол испытаний давлением локальных разделительных уплотнений или стальных труб для проводок во взрывоопасных зонах классов В-1 и В-1а | И 1.13-07 | скачать форму | скачать образец |
| Акт приемки траншей, каналов, туннелей и блоков под монтаж кабелей | И 1.13-07 | скачать форму | скачать образец |
| Протокол осмотра и проверки сопротивления изоляции кабелей на барабане перед прокладкой | И 1.13-07 | скачать форму | скачать образец |
| Протокол прогрева кабелей на барабане перед прокладкой при низких температурах | И 1.13-07 | скачать форму | скачать образец |
| Акт осмотра кабельной канализации в траншеях и каналах перед закрытием | И 1.13-07 | скачать форму | скачать образец |
| Акт готовности монолитного бетонного фундамента под опору ВЛ | И 1.13-07 | скачать форму | скачать образец |
| Акт готовности сборных железобетонных фундаментов под установку опор ВЛ | И 1.13-07 | скачать форму | скачать образец |
| Паспорт воздушной линии электропередачи | И 1.13-07 | скачать форму | скачать образец |
| Акт замеров в натуре габаритов от проводов ВЛ до пересекаемого объекта | И 1.13-07 | скачать форму | скачать образец |
| Паспорт заземляющего устройства | И 1.13-07 | скачать форму | скачать образец |
| Акт проверки осветительной сети на функционирование и правильность монтажа установочных аппаратов | Справочник ЦКС | скачать форму | скачать образец |
| Акт проверки осветительной сети на правильность зажигания внутреннего освещения | Справочник ЦКС | скачать форму | скачать образец |
| Акт проверки надежности крепления крюков под люстры и светильники | Справочник ЦКС | скачать форму | скачать образец |
| Акт рабочей комиссии о приемке оборудования после индивидуального испытания | СНиП 3.01.04-87 | скачать форму | скачать образец |
| Протокол сопротивления изоляции проводов и кабелей | |||
| Протокол проверки полного сопротивления петли «фаза-нуль» | |||
| Протокол измерения сопротивления растеканию тока контура заземления (заземляющего устройства) | |||
| Протокол проверки целостности цепи заземления | |||
| Протокол определение удельного сопротивления грунта | |||
| Протокол проверки обеспечения условий срабатывания УЗО | |||
| Прочие документы | |||
| Копии удостоверений электротехнического персонала | |||
| Копия свидетельства об аттестации электролаборатории | |||
| Паспорта, сертификаты качества, пожарные сертификаты, санитарно-гигиенические заключения на строительные материалы, изделия и конструкции | |||
| Комплект рабочих чертежей на строительство предъявляемого к приемке объекта, разработанных проектными организациями, с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ, согласованными с авторами проекта | |||
| Документы о согласовании отступлений от проекта при строительстве | |||
| Разрешительная документация | |||
| Информационный лист монтажной организации | |||
| Копия свидетельства СРО монтажной организации | |||
| Приказы на ответственные лица | |||
| Копии удостоверений персонала, занятого на электромонтажных работах | |||
| Рабочая документация со штампом Заказчика «В производство работ» | |||
| Проект производства работ (копия титульного листа и листа ознакомления) | |||
mavego.ru
Исполнительная документация по электрике
Здравствуйте, когда начинаешь разбираться в каком-нибудь новом деле то, кажется, что все очень сложно и трудно понять, как надо делать правильно. С исполнительной документацией по электрике, мне пришлось столкнуться в этом году на реконструкции промышленного объекта, работая инженером ПТО. В этой статье об составление исполниловки я расскажу не как электрик, а как птошник, который мало чего понимает в самих работах.
Есть такой нормативный документ как «Инструкция по оформлению приемосдаточной документации по электромонтажным работам И 1.13-07» в котором расписан порядок оформления, показаны формы актов и порядок сдачи выполненных работ по электрики:1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Устанавливаются единые формы приемосдаточной документации по электромонтажным
работам.
1.2. Единые формы приемосдаточной документации охватывают все виды
электромонтажных работ, на которые распространяются требования СНиП 3.05.06-85
«Электротехнические устройства».
Инструкция не распространяется на оформление приемосдаточных документов:
— на ревизию, сушку, ремонт электрооборудования и пусконаладочные работы;
— на монтаж электрических машин;
— на монтаж контактных сетей промышленного и городского электрифицированного
транспорта.
1.3. Комплексная приемка оборудования в целом, включая электрооборудование,
осуществляется рабочей комиссией, назначенной заказчиком (застройщиком), при этом
составляется акт рабочей комиссии о приемке оборудования после индивидуального испытания
(форма 1а).
Актом оформляется передача заказчику оборудования всего объекта или по отдельным
установкам на крупных и сложных объектах. Актом также удостоверяется, что оборудование
отвечает требованиям приемки для его комплексного опробования.
В инструкции показаны примеры формы актов, ведомостей и журналов, остается только разобраться, как эти формы заполнять и к каким электромонтажным работам из проекта они относятся.
Исполнительная документация по электрике, пример
Давайте на примере одного из проектов, который мы делали, разберемся, как правильно оформлять исполнительную документацию по электрике. Проект по разделу ЭМ (силовое электрооборудование), который состоит из таких чертежей как:- Общие данные;
- Технологическая схема с перечнем электроприводов;
- Принципиальная схема распределительной системы;
- Схема электрическая принципиальная управления задвижками. Схема подключения клеммой коробки;
- Схема электрическая принципиальная управления насосом;
- Перечень электроприводов с условиями управления;
- Подключения кабелей к клемникам контролера;
- План расположения электрооборудования и прокладки электрических сетей;
- Схема заземления;
- Кабельнотрубный журнал.
В общестрое прораб должен ежедневно вести исполнительную документацию, принимать материалы, заполнять спецжурналы, составлять и подписывать различные акты. Электрика не исключение ответственное лицо за выполнение данного вида работ должен изучить проект, составить заявки на материалы или получить оборудование у заказчика, ежедневно заполнять спецжурналы, составлять и подписывать акты.
Сейчас во многих строительных фирмах составление исполнительной документации скидывают на инженеров ПТО и электрика не исключение, почему так происходит, читайте в этой статье.
Подрядчик, принимая оборудования в монтаж, от заказчика должен оформить и подписать акт по форме ОС-15 «Акт о приемке-передаче оборудования в монтаж». Если подрядчик находит дефекты в передаваемом оборудование, то заполняется форма ОС-16 «Акт о выявленных дефектах оборудования».
А бывает и такое прораб или рабочий (прораб может отправить рабочего на склад заказчика) принимает оборудование от заказчика и не делает входной контроль, во время монтажа обнаруживают дефекты, тогда заказчику трудно будет что-то предъявить. Представители заказчика могут сказать, что вы приняли, в накладной расписались, при передачи никто не говорил, что есть дефекты, значит, вы испортили во время монтажа.Такие моменты должен знать производитель работ или инженер МТО (материально-технического обеспечения), а если вы работаете в ПТО (производство-техническом отделе), то вам стоит напомнить прорабу, что он при получении оборудования он должен оформить форму ОС-15 и отдать ее вам.
Вся исполнительная документация по разделу ЭМ состоит из следующих актов:
- Ведомость технической документации;
- Акт технической готовности;
- Ведомость изменений и отступлений от проекта;
- Ведомость смонтированного оборудования;
- Протокол измерения сопротивления изоляции;
- Протокол на барабане перед прокладкой;
- Журнал прокладке кабелей;
- Ведомость передаваемых паспортов и сертификатов на оборудование;
- Акт готовности строительной части помещений к производству электромонтажных работ;
- Акт передачи смонтированного оборудования.
Примеры заполнения данных актов и протоколов можно посмотреть здесь Перед началом реализации проекта заказчик должен предоставить приказы на ответственные лица, которые будут проверять и принимать выполненные работы.
При оформлении исполнительной документации по электрики, к ведомости передаваемых паспортов и сертификатов на оборудование необходимо приложить все эти документы.
Обычно это большая проблема, так как во время монтажа рабочие, распаковывая оборудование, сертификаты и паспорта выкидывают, которые обычно вложены в коробки с оборудованием или прикреплены на барабаны с электрическими кабелями, так как считают, что эти бумаги никому не нужны. Некоторые прорабы не собирают эти документы и не предупреждают рабочих, чтоб ему их сдавали, может по не знанию, а может из-за разгильдяйства.
А инженеры ПТО, которые в конечном итоге комплектуют исполнительную документацию, не могут найти паспорта, сертификаты на материалы и электрические кабеля. В этом случае приходиться созваниваться с поставщиками и просить у них, чтоб еще раз предоставили все сопутствующие документы.
Есть вопросы по исполнительной документации по электрике напишите в комментариях постараюсь помочь.
С уважением, Олег Клышко
Cтатьи похожей тематики:
Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!
klyshko.ru
Бланки — Должностная инструкция электромонтажника
Общество с ограниченной ответственностью «Бета»
ООО «Бета»
Должностная инструкция электромонтажника
№ 326-ДИ
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящая должностная инструкция определяет должностные обязанности, права и ответственность Электромонтажника ООО «Бета».
1.2. Электромонтажник назначается на должность и освобождается от должности приказом генерального директора ООО «Бета» по представлению производителя работ.
1.3. Электромонтажник подчиняется непосредственно производителю работ.
1.4. На должность Электромонтажника назначается лицо, прошедшее профессиональное обучение по программам профессиональной подготовки по профессиям рабочих, программам переподготовки рабочих, программам повышения квалификации рабочих, без предъявления требований к опыту практической работы.
1.5. Электромонтажник должен знать:
– условные изображения на чертежах и схемах;
– правила распаковки монтируемого электрооборудования;
– правила приемки монтируемого электрооборудования от заказчика;
– требования охраны труда:
– при эксплуатации электроустановок потребителей;
– при работе на высоте;
– условные изображения на чертежах и схемах;
– правила изготовления деталей для крепления электрооборудования;
– сортаменты материалов, используемых для изготовления деталей крепления электрооборудования;
– правила пользования электрифицированным инструментом;
– правила установки деталей крепления;
– правила применения средств индивидуальной защиты;
– правила пробивки гнезд, отверстий и борозд по готовой разметке вручную;
– производственные инструкции:
– по подготовке поверхностей полов, стен, колонн, перекрытий для прокладки кабелей и установки электрооборудования;
– по подготовке кабельной продукции к монтажу;
– по монтажу и вязке простых электросхем, связыванию групп проводников и нанесению на них изоляции;
– по монтажу силовой цепи в распределительных секциях и коммутации магнитных станций, щитков управления, аппаратов и приборов;
– рациональную организацию труда на рабочем месте;
– санитарные нормы и правила проведения работ;
– правила подготовки к монтажу кабельной продукции;
– правила монтажа простых схем по шаблону и образцу;
– наименование, назначение и способ применения простейшего слесарного и электромонтажного инструмента и приспособлений;
– элементарные сведения по электротехнике;
– правила монтажа и вязки простых электросхем по чертежам и образцам, связывания групп проводников и изолирования их;
– правила монтажа силовой цепи в распределительных секциях со свободным допуском к месту установки;
– правила коммутации магнитных станций, щитков управления, аппаратов и приборов.
1.6. В своей деятельности Электромонтажник руководствуется:
– локальными нормативными актами ООО «Бета», в том числе Правилами внутреннего трудового распорядка;
– приказами (распоряжениями) генерального директора ООО «Бета»;
– настоящей должностной инструкцией.
1.7. В период временного отсутствия Электромонтажника его обязанности возлагаются на работника, назначаемого приказом генерального директора ООО «Бета».
2. ДОЛЖНОСТНЫЕ ОБЯЗАННОСТИ
Электромонтажник выполняет следующие виды работ:
2.1. Приемка монтируемого электрооборудования от заказчика:
– распаковка монтируемого электрооборудования и уборка упаковочного материала;
– проверка комплектности электрооборудования, передаваемого заказчиком для монтажа;
– проверка сохранности пломб изготовителя, госповерителя (для электрооборудования, входящего в реестр средств измерений);
– проверка сроков поверки монтируемого электрооборудования, включенных в реестр средств измерений;
– проверка гарантийного срока на монтируемое электрооборудование;
– складирование монтируемого электрооборудования.
2.2. Изготовление деталей для крепления электрооборудования, не требующих точных размеров, и установка деталей крепления электрооборудования:
– разметка деталей по шаблону;
– изготовление деталей для крепления электрооборудования;
– крепление конструкций для монтажа электрооборудования к несущим конструкциям;
– стяжка резьбовых соединений.
2.3. Подготовка поверхностей полов, стен, колонн, перекрытий для прокладки кабелей и установки электрооборудования:
– сверление отверстий механизированным инструментом в стенах, перекрытиях;
– пробивка (пропил) борозд (штраб) в бетонных (кирпичных) конструкциях.
2.4. Подготовка кабельной продукции к монтажу электрооборудования:
– резка защитных и маркировочных трубок и провода в размер на пневматических, механических и ручных ножницах по упору или образцу;
– изготовление скоб, хомутиков и кабельных наконечников небольшого размера;
– зачистка провода и установка кабельных наконечников;
– изолировка проводников и маркировка кабеля.
2.5. Монтаж и вязка простых электросхем, связывание групп проводников и нанесение на них изоляции по чертежам и образцам:
– сборка простых электросхем по чертежам и образцам;
– изготовление жгутов согласно чертежам, связывание групп проводников и нанесение на них изоляции;
– подключение элементов электросхем согласно монтажным схемам (таблицам).
2.6. Монтаж силовой цепи в распределительных секциях со свободным допуском к месту установки, коммутация магнитных станций, щитков управления, аппаратов и приборов:
– установка силового электрооборудования согласно схеме размещения;
– коммутация магнитных станций, щитков управления, аппаратов и приборов согласно схеме размещения;
– подключение линий связи согласно монтажной схеме;
– сборка резьбовых соединений.
3. ПРАВА
Электромонтажник имеет право:
3.1. Требовать отсвоего непосредственного руководителя и генерального директора ООО «Бета» содействия в исполнении должностных обязанностей и реализации прав.
3.2. Повышать свою квалификацию.
3.3. Запрашивать лично или по поручению своего непосредственного руководителя от работников отчеты и документы, необходимые для выполнения должностных обязанностей.
3.4. Знакомиться с проектами решений генерального директора ООО «Бета», касающимися деятельности Электромонтажника.
3.5. Представлять на рассмотрение своего непосредственного руководителя предложения по вопросам своей деятельности. В том числе ставить вопросы о совершенствовании своей работы, улучшении организационно-технических условий труда, повышении размера зарплаты, оплате сверхурочных работ в соответствии с законодательством и положениями, регламентирующими систему оплаты труда работников ООО «Бета».
3.6. Получать от работников ООО «Бета» информацию, необходимую для ведения своей деятельности.
4. ОТВЕТСТВЕННОСТЬ
Электромонтажник несет ответственность:
4.1. За неисполнение или ненадлежащее исполнение своих обязанностей, предусмотренных настоящей должностной инструкцией, – в соответствии с действующим трудовым законодательством.
4.2. За другие правонарушения, совершенные в период осуществления своей деятельности (в т. ч. связанные с причинением материального ущерба и ущерба деловой репутации ООО «Бета»), – в соответствии с действующим трудовым, гражданским, административным и уголовным законодательством.
5. УСЛОВИЯ РАБОТЫ
5.1. Режим работы Электромонтажника определяется в соответствии с Правилами внутреннего трудового распорядка, установленными вООО «Бета».
5.2. Работодатель проводит оценку эффективности деятельности Электромонтажника в соответствии с Комплексом мероприятий по оценке эффективности, утверждаемым приказом генерального директора ООО «Бета».
Должностная инструкция разработана в соответствии с приказом генерального директораООО «Бета» № 1-Пр от 01.06.2015.
Должностную инструкцию составила:
Начальник отдела кадров _________________________ Е.В. Васильева
С инструкцией ознакомлен:
________________ Д.В. Ефремов
Юрист _________________________ Н.А. Павлов
www.moedelo.org
