Сварочный инвертор переменного и постоянного тока

Многочисленные подделки низкого качества вынуждают людей делать своими руками сварочные инверторы переменного и постоянного тока, которые более надёжны и проще ремонтируются. Как изготовить такой агрегат своими руками и сделать его долговечным и работоспособным в условиях нестабильного напряжения на даче и в сельской местности? На этот вопрос мы ответим в данной публикации и поэтапно соберём надёжный и практичный сварочный инвертор для соединения разных деталей. Наша задача — обеспечить малые габариты оборудования и небольшой вес конечного устройства для удобства работы с ним.

Виды сварочных аппаратов

Для надёжного соединения металлов в любом строительстве используются сварочные аппараты, основой которых является силовой трансформатор, служащий преобразователем напряжения и потребляемого тока. По принципу действия агрегаты для сварки делятся на следующие типы:

с использованием постоянного тока;
аппараты переменного тока;
трёхфазные устройства;
сварочные инверторы.

До недавнего времени самым популярным был сварочный аппарат постоянного тока, основным недостатком которого был значительный вес. Вместе с тем несложная конструкция такого изделия позволяла в домашних условиях изготовить самоделку, не уступающую промышленным образцам. Кроме силового трансформатора, в конструкцию входят выпрямительные диоды и сглаживающий конденсатор большой ёмкости, а также дроссели и сопротивления. Таким образом, сварочный аппарат собрать своими руками не так уж и сложно.

Ещё проще выглядит сварочный аппарат переменного тока, представляющий собой силовой трансформатор, во вторичной обмотке которого делают несколько выводов с разным количеством витков. Это делают для регулировки сварочного тока в зависимости от толщины соединяемого материала. Такие сварочные аппараты переменного тока просты в изготовлении, но имеют низкую комфортность при работе, хотя шов получается более равномерным и прочным.

Трёхфазные агрегаты изготавливают из трёх трансформаторов, соединённых в звезду с шестью диодами, подсоединёнными по трёхфазной мостовой схеме. Такое подключение позволяет потребить небольшой ток и распределить равномерно по фазам нагрузку.

Далее рассмотрим сварочные инверторы с переменным током высокой частоты, которые отличаются небольшим весом и габаритами. Суть их работы состоит в том, что переменное сетевое напряжение 220 вольт с частотой 50 Гц выпрямляется, а затем преобразуется в высокочастотное переменное напряжение 20—50 кГц. Такой подход позволяет уменьшить потребление тока и понизить вес агрегата, не ухудшая его технических характеристик.

Важно помнить, что самодельные сварочные аппараты с постоянным током используются только с соответствующими электродами.
Преимущества самодельного инвертора
Для строительных работ с применением металлоконструкций желательно иметь свой аппарат для сварки, но его цена в розничных сетях зачастую оказывается слишком высокой. Можно собрать самодельный сварочный аппарат, который снизит стоимость конечного изделия, но без определённых затрат всё же обойтись не удастся. В частности, затраты на высокочастотные транзисторы, а также тиристорный регулятор тока для сварочного аппарата и выпрямительные диоды станут необходимыми.
Инвертор обладает следующими преимуществами:
малый вес, около 10 кг, в зависимости от мощности;
коэффициент полезного действия — более 90 %;
малое потребление электроэнергии;

широкие пределы работы схем регуляторов тока, что позволяет работать по разным технологиям сварки элементов из разных металлов;
высокая стабильность напряжения на электроде позволяет сделать ровный и качественный шов;
можно использовать электроды разного типа;
современные схемы и элементная база дают возможность устранить залипание электродов и обеспечивают ускоренный розжиг дуги.
Необходимые комплектующие и инструменты
Мы видим, что инвертор в сварочных работах является незаменимым инструментом, лёгким и удобным в эксплуатации. Для того чтобы обеспечить его качественную сборку, понадобятся, кроме радиодеталей, следующие инструменты:
мощный паяльник с припоем и флюсом;
набор отвёрток и пассатижи;
электродрель или шуруповёрт с набором свёрл;

ножовка, нож, ножницы;
подходящий по размеру корпус для монтажа инвертора.
Поскольку работа инвертора сопровождается нагревом элементов, необходимо обеспечить принудительную систему вентиляции, а диоды и транзисторы размещать на радиаторах.
Чтобы понять суть сборки аппарата, необходимо разобраться в принципиальной схеме устройства и взаимодействия его составляющих между собой. Сварочный инвертор состоит из следующих основных узлов:
сетевое напряжение 220 В, 50 Гц поступает на первичный низкочастотный диодный выпрямитель, после которого постоянное напряжение фильтруется конденсаторами;
постоянное напряжение подаётся на инвертор, выдающий на выходе высокочастотное переменное напряжение;

далее располагается понижающий трансформатор;
затем вторичный высокочастотный выпрямитель;
постоянный ток через дроссель идёт на электрод;
со входа и выхода высокочастотного трансформатора осуществляется соединение с блоком обратной связи, который корректирует работу инвертора в зависимости от параметров сварочного тока;
блок управления сварочным инвертором.
Последовательность сборки сварочного аппарата
Собственноручная сборка инвертора подразумевает использование как можно большего количества готовых элементов, поскольку этот агрегат довольно сложный и без знания основ радиоэлектроники не обойтись. При окончательной проверке и отладке понадобятся осциллограф и тестер, рассчитанный на замеры токов большой силы.
Самостоятельно можно перемотать трансформатор, адаптируя его к вашим запросам, или создать дроссель. Под силу разместить диоды и тиристоры на радиаторах, закрепить шины из алюминиевых или медных полос, но собрать и отладить блоки обратной связи и управления можно только при помощи специалиста.

При сборке сварочного аппарата очень важно соблюдать правила техники безопасности, поскольку электрооборудование связано с риском поражения током.
Проводя работы по монтажу узлов инвертора, необходимо соблюдать ряд требований, а именно:
корпус для аппарата нужно выбирать так, чтобы в нём компактно, но не скученно были размещены все элементы инвертора;
при намотке трансформатора нужно следить за плотной укладкой витков обмотки, надёжно изолировать их и закреплять;
силовые диоды, тиристоры и транзисторы надёжно закреплять на радиаторах с использованием теплопроводящей пасты;
лучше всего использовать медные провода и шины, поскольку их токопроводящие свойства выше, чем у алюминия;
к качеству всех компонентов следует относиться очень внимательно, потому что от них зависит долговечность устройства;

обеспечить бесперебойную работу системы охлаждения с помощью мощных вентиляторов, а в корпусе просверлить отверстия для циркуляции воздуха;
тщательно пропаивать все электрические соединения.
Окончательная отладка сварочного инвертора должна проводиться под контролем специалиста.
Итоги
При сборке сварочного инвертора своими руками вы обеспечите себя незаменимым и удобным аппаратом для сварки металлов, а кроме того, сможете существенно сэкономить. Важно ответственно подходить к выбору деталей и электронных компонентов, а при необходимости обращаться за помощью к профессионалам. При окончательной отладке их помощь и аппаратура обеспечат безупречную и длительную работу инвертора.
electrod.biz
Какой инвертор выбрать для переменного тока

При выборе сварочного инвертора, Вы задаетесь вопросом что нужно учитывать при выборе сварочного аппарата?
Это качество, цена или же доступность, сейчас все разберем по полочкам.
Виды сварочного инвертора для переменного тока
При выборе сварочного аппарата есть несколько пунктов на которые Вам следует обратить внимание(возможно они есть в характеристике данного инвертора):
1. Антиприлипание при включении
2. Форсаж дуги
3. Горячий старт
4. Эффект примерзания

Возможен такой вариант что их и не будет в характеристике данного инвертора это и будет отличать его от дугового.
Интересно! Как выбрать сварочный аппарат от 220 вольт?
В топовых моделях инверторов, есть небольшое отличие, а именно, это мощнейшие вентиляторы которые не дают им нагреваться, но правда собирают немного пыли.
Детали при выборе сварочного инвертора для переменного тока
— Практически в 19-26% случаев, инверторы имеют маленькую защиту при скачках напряжения. Это примерно 180Вт и до 280Вт, инвертор будет защищён. Такие показатели в большинстве у дорогих моделей, в аналогах более дешевого типа показатель будет от (9-14%).
— Воздуховод(вентиляция). Пыль, опасность под номером один для инвертора, обычно ее вкачивает вентилятором, который охлаждает сам инвертор, без него ему было б очень трудно. Производители постоянно тестируют новые защиты от пыли, так как это наиболее уязвимые части инвертора.
В лучшем случае, не стоит переплачивать, а выбрать среднюю по стоимости модель, и время от времени очищать инвертор от пыли, снимая корпус и вытирая ее мягкой кистью, или же можете воспользоваться продувом, взять пылесос или что-то другое. Кто чистил свой компьютер от пыли, будут себя чувствовать в своей тарелке.

Нужно также спросить на сервисе, как часто они ломаются, как часто покупают печатные платы, если консультант Вам скажет что они только под заказ, для Вас это хорошая новость того, что поломок мало.
Так как печатная плата одна из самых дорогих запчастей на инвертор. Также нужно учитывать то, если консультант не знает есть ли под заказ, или долго Вам не отвечает, возможно запчасти трудно вовсе заказать, и ждать по 2-3 месяца, тогда от покупки лучше отказаться.
— Что же касается диапазона по температуре, тут все легко чем выше температура тем больше процентов что защита сработает(выше +0⁰С градусов).
Протестировать градусов +40⁰С, допустимая норма, правда в наших краях, такое редко можно увидеть.) С плюсовой температурой все в порядке, а вот что касается минусовой температуры, тут все сложней, нужно учитывать все факторы.
Транзисторы, конденсаторы, микроконтроллеры, у всех есть диапазон для работы, под котором они работают, чем дороже запчасти тем легче ему будет усвоиться к данной температуре.
Думаю лучше будет спросить у консультанта, или же производителя, какой именно Вам подойдет инвертор, для средней температуры где Вы будете с ним работать.
Эту информацию Вам трудно будет найти, большинство в интернете ее нет, везде пишет что диапазон от -40⁰С до +40⁰С. Консультант может дать ссылку или же информацию которая соответствует стандартам работы, у нас это ГОСТ Р МЭК 60974-1-2004. Скачать его можете тут!
Если же хотите разобраться более детально, вот форумы где подробно все описано.
Инвертор в лютые морозы
— Большинство консультантов в магазинах, будут акцентировать внимание на горячий старт(HOT_start) на антиприлипании, в пример, при выключении не будет прилипать(Anti-Sticking), также антиприлипание при самой сварке(Arc-Force). Сами названия очень повязаны с инвертором. Ведь инвертор для того и был создан. Стоит учесть что когда Вам «навязывают» эти плюсы, это чисто маркетинговый ход, если не еще хуже. Это также стоит учесть.
Топ инверторов которые подходят для переменного тока
Дорогие модели:
Аппарат Jasic TIG 200P AC/DC (E101) аргонно-дуговая сварка
Технические характеристики аппарата
Инверторный сварочный аппарат Rilon Профи TIG 200P AC/DC
Сварочный инвертор для аргонодуговой сварки Welding Dragon PROTIG 250 ACDC
Дешевые модели:
1. Трансформатор сварочный BX1-250A VITA New 220-380V
2. Сварочный трансформатор переменного тока FUBAG TR 200
3. Трансформатор BX1-200A VITA
Регулятор тока для сварочного аппарата, тиристорный регулятор сварочного тока видео

dachnoe-delo.ru
особенности и отличие от инвертора
В двадцатом веке сварочный аппарат переменного тока был самым распространенным устройством сварки металлов в строительстве и промышленности. Это объясняется простотой конструкцией аппарата.
Если говорить кратко, он представляет собой силовой понижающий трансформатор, вторичная обмотка которого имеет несколько выводов. В зависимости от того какой метал нужно варить, какой толщины, каким электродом, сварщик выбирает тот или иной вывод вторичной обмотки.
Виды устройств
Сварочные аппараты, работающие за счет действия переменного тока, подразделяются на следующие виды:
оборудование для ручной электродуговой сварки с помощью отдельных электродов покрытых флюсом;
оборудование для ручной аргоновой электросварки с помощью неплавящихся электродов из вольфрама;
полуавтоматическое оборудование, осуществляющее сварку в среде защитного и инертного газа с помощью электродной проволоки;
оборудование контактной сварки.
В международной классификации электродуговая сварка получила обозначение ММА-АС или ММА-DC, в случае ручной электросварки одиночными электродами, а аргоновая сварка с неплавящимися электродами – TIG.
Конструкция на трансформаторах
Обычный аппарат для сварки по размерам и форме выглядел как стиральная бытовая машинка на колесах, только еще тяжелее. Замкнутый магнитопровод располагался вертикально. Внизу находилась первичная обмотка трансформатора.
Вторичная обмотка была подвижной. Она прикреплялась к гайке вертикального винта с ленточной резьбой. На крышке корпуса располагался рым-болт с ручкой.
При вращении ручки гайка с вторичной обмоткой перемещалась по винту, изменяя магнитный поток, проходящий через катушки. Таким образом, осуществлялась регулировка сварочного электротока.
Для перемещения аппарата на крышке имелась ручка, для присоединения проводов сварочной цепочки на боковой стенке располагался зажим. Все стенки имели щелевые отверстия для охлаждения трансформатора.
Говоря о таких аппаратах в прошедшем времени, имеется в виду, что сейчас в большинстве своем используют сварочные инверторы переменного и постоянного тока. Сварочным оборудованием на основе силового трансформатора практически не пользуются.
Чтобы сварочный шов получался качественным, требуется круто падающая вольтамперная характеристика трансформатора. Это достигается двумя способами. Первый вариант: в трансформаторе с нормальным магнитным рассеянием и отдельной реактивной катушкой (дросселем) регулировку сварочного процесса осуществляют за счет изменения зазора в сердечнике дросселя.
Второй вариант: регулировка осуществляется за счет изменения зазора между первичной и вторичной катушками. При этом изменение электротока в широком диапазоне не приводит к изменению напряжения дуги, что положительно сказывается на качестве шва.
Оборудование для контактной сварки
У аппаратов контактной сварки в момент сварочного процесса у маломощных устройств сварочный ток достигает 5000-10000 А, в мощных устройствах доходит до 500 кА. Поэтому к трансформаторам предъявляются высокие требования.
Они являются понижающими трансформаторами с рядом конструктивных особенностей:
чтобы получить максимальный электроток вторичная обмотка выполняется из одного витка;
первичная обмотка выполняется на дисковом сердечнике в виде отдельных секций. Разбивка катушек на секции необходима для регулировки электротока, а диск для равномерного охлаждения;
вторичная обмотка выполнена в виде параллельно соединенных медных дисков. Для защиты от влаги они залиты эпоксидной смолой;
предусматривается воздушное или водяное охлаждение.
Аппараты контактной сварки в большинстве своем однофазные с сердечниками броневого типа. Так как качество сварки сильно зависит от длительности сварочного импульса, то коммутационное оборудование достаточно сложное – плата за точность.
Аппараты испытывают большие механические нагрузки, до 400 пусков минуту, поэтому к ним предъявляются дополнительные требования по прочности конструкции.
Маломощные аппараты контактной сварки имеют сварочной ток до 5000 А, весят около 20 кг и сваривают металл толщиной до 2,5 мм. Широко применяются в домашних условиях и мелких мастерских.
Конструкция инвертора
Инверторы иногда называют сварочными аппаратами постоянного тока, поскольку при их работе на первом этапе происходит преобразование переменного напряжения в постоянное.
Инверторы активно вытесняют аппараты на трансформаторах благодаря небольшому весу, компактным размерам и высокой производительности.
Сварочный инвертор состоит из высоковольтного выпрямительного диодного моста и фильтра низких частот, генератора частоты в пределах 30-70 кГц, силовых высоковольтных ключей, разделительного конденсатора и понижающего трансформатора. Он выполняет функцию преобразователя низкочастотного переменного тока в высокочастотный.
Напряжение 220 В 50 Гц подается на выпрямительный мост, где происходит его выпрямление, фильтр снижает пульсации и поступает на электронные ключи выполненные на биполярных транзисторах с изолированным затвором или полевых транзисторах.
На выходе ключей, благодаря блоку управления на основе генератора частоты, получается сигнал частотой 30-70 кГц. Проходя через разделительный конденсатор, электроток избавляется от постоянной составляющей и поступает на первичную обмотку понижающего трансформатора.
На выходе вторичной обмотки получается высокочастотный переменный ток, который используется для сварки. По сути, сварочные инверторы переменного тока выполняются, как импульсные источники питания без выпрямительного блока на выходе.
Из-за быстрого перехода через ноль сварочные инверторные аппараты переменного тока имеют устойчивую, равномерную дугу, что положительно сказывается на качестве шва.
Использование инвертора позволяет получить малогабаритный аппарат большой мощности. Недостатком инвертора можно считать высокую чувствительность к скачкам напряжения.
Достоинства и недостатки
Ручная дуговая сварка переменным током работает на основе силового трансформатора, имеющего простую, надежную и недорогую конструкцию. Она может работать практически в любых условиях и длительное время без перерывов.
К недостаткам нужно отнести невысокую производительность сварочных работ, необходимость постоянного удаления шлака. Сварочный шов получается хуже, чем дает сварка постоянным током.
Аргоновая сварка с использованием аппарата переменного тока с неплавящимися электродами дает сварной шов высочайшего качества, позволяет варить металл большого сечения, отсутствуют брызги.
К недостаткам нужно отнести необходимость использования дополнительного оборудования в виде газовых баллонов и низкую производительность работ.
Электроды и особенности работ
Для сварки переменным электротоком электроды разработаны давно и имеют большое разнообразие. При использовании инверторов пришлось создавать новые электроды из-за специфики высокочастотного переменного тока.
Наиболее широко применяются электроды марок АНО, ОЗС, МР. Они используются для сварки углеродистых и низколегированных сталей. Обеспечивают легкое разжигание электрической дуги и равномерность ее поддержания, легкое удаление шлака. Могут применяться для сварочных аппаратов переменного и постоянного тока.
Главная особенность сварки переменным током заключается в изменении полярности протекающего через электрическую дугу тока. Из-за того, что на частоте 50 Гц время перехода через ноль довольно большое, дуга почти гаснет, получается неравномерной.
Это приводит часто к пористости шва, снижению его качества. При использовании высокочастотного переменного электротока этот недостаток практически преодолевается.
Использование постоянного позволяет получать сварочные швы более высокого качества за счет равномерного выделения теплоты в сварочной ванне. На постоянном токе электрическая дуга зажигается при меньшем напряжении, и ее легче поддерживать сварщику.
svaring.com
принцип работы, разновидности и области применения
Одна из самых значительных достижений 19-го века была связана не с землей или ресурсами, а с установлением типа электричества, которое все чаще стало внедряться в наши здания. Существует два вида тока: постоянный ток (DC) и переменный ток (AC). Ученых всегда интересовала возможность преобразования одного вида в другой. Так появился инвертор.

История появления преобразователя
В конце 1800-х годов американский электрик-пионер Томас Эдисон (1847−1931) вышел из своей лаборатории, чтобы продемонстрировать, что постоянный ток (DC) является лучшим способом подачи электроэнергии, чем переменный ток (AC), который был новой системой, поддерживаемой его сербским соперником Николой Тесла (1856−1943). Эдисон пробовал всевозможные хитрые способы убедить людей в том, что AC слишком опасен: от электроочистки слона до поддержки использования переменного тока в электрическом стуле для управления смертной казнью. Несмотря на это, система Tesla выиграла тот день, и мир с тех пор довольно много работает на электросети.
Единственная проблема заключается в том, что, хотя многие из наших приборов предназначены для работы с переменным током, маломощные генераторы часто производят постоянный. Это означает, что если вы хотите запустить что-то вроде гаджета с питанием от переменного тока от аккумуляторной батареи постоянного тока в мобильном доме, вам потребуется устройство, которое преобразует DC в AC-инвертор, как его называют.
Электричество постоянного и переменного тока
Когда преподаватели науки объясняют основную идею электричества как поток электронов, они обычно говорят о постоянном токе (DC). Мы узнаем, что электроны немного похожи на линию муравьев, идущих вместе с пакетами электрической энергии так же, как муравьи несут листья. Это достаточно хорошая аналогия для чего-то вроде базового фонарика, где у нас есть схема (сплошная электрическая петля), соединяющая батарею, лампу и выключатель, а электрическая энергия систематически транспортируется от батареи к лампе, пока вся энергия батареи истощается.
В больших бытовых приборах электричество работает по-другому. Источник питания, который поступает от розетки в стене, основан на переменном токе (AC), где электричество переключается в направлении 50−60 раз в секунду (другими словами, на частоте 50−60 Гц). Трудно понять, как AC доставляет энергию, когда он постоянно меняет свое мнение о том, куда он идет. Если электроны, выходящие из настенной розетки, добираются, скажем, на несколько миллиметров вниз по кабелю, тогда нужно обратить вспять направление и вернуться назад, как они когда-либо добираются до лампы на столе, чтобы та засветилась?
Ответ на самом деле довольно прост. Представьте, что между лампой и стеной заполнены электроны. Когда вы щелкаете на переключателе, все электроны, заполняющие кабель, вибрируют назад и вперед в нитях лампы — и это быстрое перетасовка преобразует электрическую энергию в тепло и лампа засвечивается. Электроны необязательно должны вращаться по кругу для переноса энергии: в АС они просто «бегут на месте».
Что предстваляет собой инвертор
Одним из наследий Теслы (и его делового партнера Джорджа Вестингауза, босса Westinghouse Electrical Company) является то, что большинство приборов, которые мы имеем в наших домах, специально разработаны для работы от сети переменного тока. Приборы, нуждающиеся в постоянном токе, но потребляющие электроэнергию от розетки переменного, нуждаются в дополнительной части оборудования, называемой выпрямителем, как правило, из электронных компонентов, называемых диодами, для преобразования AC в DC.
Инвертор выполняет противоположную работу, и довольно легко понять ее суть. Предположим, у вас есть аккумулятор в фонарике, а переключатель закрыт, поэтому DC течет по цепи всегда в том же направлении, что и гоночный автомобиль вокруг дорожки. Теперь, если вы вытащите батарею и развернете ее, предполагая, что это соответствует другому способу, он почти наверняка все еще подаст свет, и вы не заметите какой-либо разницы в освещение, которое вы получаете, — но электрический ток будет протекать противоположным образом.
Предположим, у вас были молниеносные руки, и они были достаточно ловкими, чтобы переворачивать батарею 50−60 раз в секунду. Тогда бы вы стали своего рода механическим инвертором, превратив питание постоянного тока батареи в переменный на частоте 50−60 Гц.
Конечно, инверторы, которые вы покупаете в электрических магазинах, работают не так, хотя некоторые из них действительно механические: они используют электромагнитные переключатели, которые быстро переключаются на текущее направление. Инверторы, подобные этому, часто производят так называемый прямоугольный выход: ток либо протекает в одну сторону, либо наоборот, или он мгновенно переключается между двумя состояниями.
Такие внезапные перемены направления опасны для некоторых видов электрооборудования. При нормальной мощности AC, он постепенно переходит с одной стороны в другую в виде синусоидальной волны.

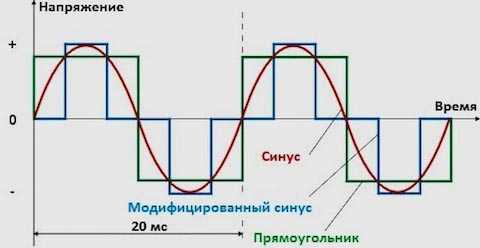

Электронные инверторы могут использоваться для создания такого рода плавно изменяющегося выхода переменного от входа постоянного тока. Они используют электронные компоненты, называемые индукторами и конденсаторами, для увеличения и снижения выходного тока, чем резкий, прямоугольный выходной сигнал включения / выключения, который вы получаете с помощью базового инвертора.
Инверторы также могут использоваться с трансформаторами для изменения определенного входного напряжения DC на совершенно другое выходное напряжение переменного (выше или ниже), но выходная мощность всегда должна быть меньше входной мощности. Из закона сохранения энергии следует, что инвертор и трансформатор не может выдавать больше энергии, чем они потребляют, и некоторая энергия должна быть потеряна как тепло, поскольку электричество протекает через различные электрические и электронные компоненты. На практике эффективность инвертора часто превышает 90 процентов, хотя базовая физика говорит нам, что какая-то часть энергии — какой бы она ни была — всегда где-то теряется.
Принцип работы устройства
Представьте, что вы аккумулятор постоянного тока, и кто-то хлопает вас по плечу и просит вас вместо этого произвести переменный. Как бы вы это сделали? Если весь ток, который вы производите, вытекает в одном направлении, как насчет добавления простого переключателя на ваш выход? Включение и выключение вашего тока может очень быстро обеспечить импульсы DС, которые могли бы выполнять как минимум половину работы. Чтобы сделать правильный AC, вам понадобится переключатель, который позволит полностью отменить ток и сделать это примерно 50−60 раз в секунду. Визуализируйте себя как человеческую батарею, которая меняет контакты туда и обратно более 3000 раз в минуту.
По сути, старомодный механический инвертор сводится к коммутационному блоку, подключенному к трансформатору. А так как электромагнитные устройства, которые меняют низковольтный переменный на высоковольтный ток или наоборот, используя две катушки провода (называемые первичной и вторичной) ранами вокруг общего железного ядра.
В механическом инверторе либо электродвигатель, либо какой-либо другой механизм автоматического переключения переворачивает входящий ток вперед и назад в основном просто путем изменения контактов и генерирует переменный во вторичном режиме. Коммутационное устройство работает так же, как в электрическом дверном звонке. Когда питание подключено, оно намагничивает переключатель, вытягивает его и очень быстро отключает. Пружина снова вернет переключатель, включив его, и потом будет повторять процесс снова и снова.
Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:
Регулирование напряжения.
Синхронизация частоты переключения ключей.
Защитой их от перегрузок.
Классификация инверторов
Инверторы могут быть очень большими и массивными, особенно если они имеют встроенные батарейные блоки, поэтому они могут работать автономно. Они также генерируют много тепла, поэтому у них большие радиаторы (металлические плавники) и часто охлаждающие вентиляторы. Самые маленькие инверторы — это более портативные коробки размером с автомобильное радио, которое вы можете подключить к гнезду прикуривателя, чтобы произвести AC для зарядки портативных компьютеров или мобильных телефонов.
Так же, как приборы различаются по мощности, которую они потребляют, инверторы различаются по мощности, которую они производят. Как правило, чтобы быть в безопасности, вам понадобится инвертор, рассчитанный на четверть выше максимальной мощности устройства, которое вы хотите использовать. Это позволяет предположить, что некоторые приборы (например, холодильники и морозильники или люминесцентные лампы) потребляют максимальную мощность при первом включении. Хотя инверторы могут обеспечивать максимальную мощность в течение коротких периодов времени, важно отметить, что они не предназначены для работы на пиковой мощности в течение длительного времени.
По принципу действия инверторы делятся на:
Автономные.
Инверторы напряжения (АИН).
Инверторы тока (АИТ).
Резонансные инверторы (АИР).
Зависимые (инверторы, ведомые сетью).
Здоровенные приборы в наших домах, которые используют большое количество энергии (такие вещи, как электрические нагреватели, лампы накаливания, чайники или холодильники), не очень заботятся о том, какую форму волны они получают: все, что они хотят, это энергия и как можно больше. Электронные устройства, с другой стороны, намного более суетливы и предпочитают более плавный вход, который они получают от синуидальной волны.
Многие инверторы работают как автономные устройства с аккумулятором, которые полностью независимы от сети.
Другие, так называемые утилитарно-интерактивные инверторы или инверторы с привязкой к сетке, специально разработаны для подключения к сети все время. Как правило, они используются для передачи электроэнергии от чего-то вроде солнечной панели обратно в сеть с точно правильным напряжением и частотой.
Это прекрасно, если ваша главная цель — создать собственную силу. Но это не так полезно, если вы хотите иногда быть независимыми от сети, или вам нужен резервный источник питания в случае сбоя, потому что если ваше соединение с сетью опускается, и вы не производите электричество самостоятельно (например, это ночное время, и ваши солнечные панели неактивны), инвертор тоже опускается, и вы полностью без энергии, независимо от того, генерируете ли вы свою силу или нет.
По этой причине некоторые люди используют бимодальные или двунаправленные устройства, которые могут работать как в автономном, так и в сетчатом режиме (хотя и не одновременно). Поскольку у них есть дополнительные части, они, как правило, более громоздки и дороже.
Крупные коммутационные устройства для применений передачи энергии, установленные до 1970 года, преимущественно использовали ртутно-дуговые клапаны. Современные инверторы обычно являются твердотельными (статические инверторы). Современный метод проектирования включает компоненты, расположенные в конфигурации моста H. Этот дизайн также довольно популярен среди небольших потребительских устройств.
Используя трехмерную печать и новые полупроводники, исследователи из Национальной лаборатории Oak Ridge Департамента энергетики создали инвертор мощности, который мог бы сделать электромобили более легкими, более мощными и более эффективными.

tokar.guru
Сварочный инвертор – энциклопедия VashTehnik.ru
Сварочный инвертор – прибор, где ток электрода регулируется за счёт изменения режима работы внутреннего преобразователя постоянного напряжения в переменное. Посредством подобного, на первый взгляд, странного хода удалось снизить вес оборудования, обеспечить подстройку под род работ в обширных пределах.
Сварочный инвертор
Сварочный преобразователь
Величина сварочного тока
В первую очередь сварочный инвертор позволяет легко реализовать удобный режим работы. В устройства без труда внедряется режим Антизалипания (автоматическое выключение при коротком замыкании), присутствуют иные особенности. Сегодня утверждение о высокой стоимости сварочного инвертора утратило силу. Огромная часть моделей потребляет настолько мало энергии, что пригодна к использованию в домашних условиях. Желающим купить Ресанту порой сложно понять, сколько Вт потребуется для снабжения устройства энергией.
У сварщиков в противовес большей части техники принято по-другому подходить к измерению возможностей прибора. Известно, что для использования электрода установленной толщины полагается получить на выходе инвертора определённый ток. Эти значения, как правило, указываются в инструкции. К примеру, для «четвёрки» ток занимает значения 120 — 200 А. Это зажжёт дугу, не допуская шанса спалить все окончательно. Если попробуете ток поставить меньше, работу выполнить окажется попросту невозможно.
Итак, сварочный инвертор характеризуется конкретной областью рабочих токов, по которой мастер делает вывод о пригодности оборудования в определённом случае. Для домашнего применения не берут инструмент с током более 200 А. Этого хватит, чтобы использовать электроды на 5 мм. А сверху ограничивает мощность. В параметрах показатель не фигурирует, но значение вычисляется по типичной формуле. На каждом сварочном инверторе расположена табличка, где указывается, помимо тока, рабочее напряжение. Для читателей показано на картинке, как вычисляется мощность.
Это важный параметр, сварочный инвертор способен легко спалить проводку. У большинства приборов отмечается параметр рабочего цикла (на картинке показан в процентах), определяющий, сколько времени от общего занимает активная часть. У читателей сразу возникнет вопрос: сколько длится общий интервал. По общепринятым соглашениям считается, что он составляет 10 мин. Если на рисунке указано, что током 160 А варят 70% времени, это означает 7 мин. Потом полагается сделать 3-минутную паузу, дать оборудованию остыть.
Применение таблицы значений
Указанные характеристики не затрагивают собственно сварочный инвертор. Большая часть техники выдаёт настраиваемый ток. Но лишь сварочный инвертор позволяет сдвигать настройки чрезвычайно плавно. Если говорить подробно, сварка может идти постоянным током или переменным. В примере рассматривается инвертор первого рода. Это понятно по значку, расположенному левее продолжительности цикла в процентах (две прямые черты, нижняя пунктирная). Переменный ток массово применяется для сварки цветных металлов.
Постоянный ток или переменный
В отдельном случае применяется собственная технология. К примеру, алюминий часто варят током обратной полярности, что помогает удалять оксидную плёнку с поверхности. Электроды требуется просушивать, предлагаются отдельные рекомендации по применению флюса. Разработана масса технологий, и сварочный инвертор обычно реализует лишь их часть. Преимущественно подразумевается сварка постоянным током черных металлов. В прочих случаях нужно внимательно изучать литературу. Как говорилось выше, сварка цветных металлов ведётся и постоянным, и переменным током, причём важно правильно соблюсти полярность.
Подчёркиваем, что сварочный инвертор становится лишь технологией получения переменного или постоянного тока, необходимого для правильной работы электродов. За остальное отвечает уже мастер, определяющий, какого рода ток используется, где взять электроды, как правильно подключить. Ряд терминов, идущих рука об руку со сварочными работами:
Дуговая сварка. Термин популярен в источниках. Означает, что в ходе сварочного процесс образуется дуга из ионизированного воздуха – ослепительное сияние, видимое при работах. Образующееся ударное повышение температуры позволяет без затруднений плавиться электроду (или проволоке). Иной вид сварки в гаражах не встречается.
Слово полуавтомат подразумевает автоматическую подачу электрода (чаще проволоки), мастеру остаётся лишь идти вдоль шва с заданной скоростью. Полуавтомат вполне способен оказаться инвертором, это сложное оборудование, большинству не по карману.
Обычно в системе обозначений подразумевается сварка черных металлов. Для этого применяются рядовые электроды, флюс обычно не нужен, как и среда инертного газа: приспособления служат, как правило, для защиты нежного цветного металла от агрессивного действия кислорода. Полярность используется прямая. Заземление подключается на чёрную клемму, а сварочный электрод на красную. Выше мы говорили, что для цветных металлов бывает с точностью до наоборот, но это уже тонкости, на которые обычный сварочный аппарат не рассчитан.
Пособие для сварщика
Какой ток использовать, описано в любом достойном справочном пособии для сварщиков. Настоятельно рекомендуем найти книгу и пользоваться в противовес мнению знакомых мастеров.
Как работает сварочный инвертор
Сказанное выше относится к большей части сварочных аппаратов, включая разновидности инверторов. Чтобы понять, в чем заключается особенность рассматриваемого класса приборов, кратко обратимся к структурной схеме. В состав сварочного инвертора входит блок для преобразования постоянного тока в переменный. Так снижается вес трансформатора. Чем выше частота, тем меньше размеры медной обмотки при равных потерях. Эта идея используется в любом импульсном блоке питания (адаптеры для ноутбуков, зарядные устройства для телефонов, системники персональных компьютеров), где установлен инвертор.
По утверждению Википедии дело обстояло так. На заре времён всеобщей электрификации требовалось решать задачи преобразования переменного тока в постоянный. Для этого применялись специфические механические устройства, где каждую половину периода направление электродов контакторов менялось на противоположное — инвертировалось. Оказалось, что устройства выполняют и обратную задачу: получение из постоянного тока переменного.
В Википедии прописана оговорка, что указанный путь толкования происхождения термина инвертор применительно к рассматриваемому контексту носит, скорее, характер предположительный. Истинные корни слова остаются неизвестными. А принцип действия понемногу эволюционировал. Если раньше применялись обычные двигатели, где вал сопрягался с контактором, сегодня часто используются электронные ключи в виде транзисторов, тиристоров и прочих силовых элементов. Путь развития последней ветки начался на заре XX столетия, когда впервые осознали полезность тиратронов.
Смысл: по слабому сигналу управляющей микросхемы большой мощности постоянное напряжение нарезается ключом на импульсы, без труда проходящих через трансформатор. Новички спрашивают: «Зачем это нужно?».
Ключ становится дозатором. В зависимости от способа нарезки он пропускает на выход необходимую мощность. Легко заметите, что в режиме на 100 А потребление ниже раза в 1,5. Ситуация реализуется при помощи инвертора. Его ключ нарезает постоянное напряжение пачками, оставляя пустой интервал. И чем пространство шире, тем меньше мощности проходит на выход. Подытожим:
Высокая частота нарезания импульсов позволяет пройти относительно малогабаритный трансформатор без потерь.
Электронный способ управления делает возможным варьирование выходной мощности в широких пределах.
Добавим, что в большинстве сварочных инверторов после трансформатора напряжение повторно выпрямляется: это делается для попадания возможностей изделия в круг задач максимального числа пользователей. Что закономерно повышает спрос на продукцию. Сварочный инвертор с режимом переменного тока понадобится далеко не каждому, вдобавок цветные металлы позволяют работать и постоянным током.
Какой сварочный инвертор выбрать
Большинство сварочных аппаратов сегодня строится по схеме инверторов. Простой трансформатор на три фазы практически не используется. Считается, что сварка цветных металлов переменным током оставляет более аккуратный шов. До покупки прибора узнайте, каким диаметром электрода, каким типом и на каком токе выполняются сварочные работы. Прибор обязан соответствовать. К примеру, сварочный инвертор из нашего примера годится исключительно для сварки покрытыми электродами диаметром до 5 мм включительно.
Выбор идеального прибора
При всем прочем сварка постоянным током плавящимся металлическим электродом обнаруживает максимальную скорость. Аргон стоит денег, выполнение работ в среде инертного газа потребует больших затрат. Получается, выполняется оценка предстоящих мероприятий, изыскивается золотая середина между:
Ценой.
Качеством.
Скоростью.
Простотой.
Доступностью расходных материалов.
Обратите пристальное внимание на последний пункт, если живете в провинции. Местные дельцы не всегда знают, что род тока бывает переменным. Дело доходит до смешного: самоуверенные в собственной неграмотности, бизнесмены даже не попытаются привезти технику на заказ. Не забудьте осведомиться о местах расположения сервисных мастерских. Часто случается, что магазины товар отказываются принимать обратно, даже если в инструкции напрямую указано на обязанность дилера.
Статистику по поломкам рекомендуется набирать на форумах. Наравне с откровенным незнанием темы владельцы сварочных аппаратов охотно делятся опытом и рассказывают о собственных успехах и неудачах.
vashtehnik.ru
Сварочные инверторы переменного тока: аппарат 380В, электроды
Сварочный инвертор переменного тока обладает чуть большей функциональностью, чем обычный выпрямитель. Ведь этот электроприбор изготавливается путем внедрения в конструкцию сварочного выпрямителя особого блока, генерирующего переменный сварочный ток.
И в данной статье мы расскажем, зачем нужны подобные технологические ухищрения.
Сварочный аппарат переменного тока: особенности конструкции
Компоновка сварочных аппаратов, генерирующих переменный ток, предполагает следующие конструкционные схемы:
Сочетание аппарата и отдельного дросселя.
Объединение аппарата и дросселя в общей конструкции.
Внедрение в конструкцию аппарата магнитного шунта подвижного типа.
Внедрение в схему аппарата обмотки подвижного типа.
В итоге, классические «переменные» аппараты состоят из следующих блоков:
Понижающего трансформатора, уменьшающего стандартные 220 (или 380) Вольт до 60-80 Вольт (сварочное напряжение).
Блока-дросселя и подвижных магнитных шунтов или обмоток, которые отвечают за изменение ЭДС в индукционных катушках, которое и провоцирует трансформацию стандартного напряжения в сварочное.
Согласитесь: схема выглядит очень громоздко. Поэтому «классические» аппараты похожи на миниатюрные (или не очень) трансформаторные будки.
А вот наиболее перспективная схема компоновки — сварочный инвертер AC/DC типа состоит из следующих блоков:
Преобразователя тока (выпрямителя), который трансформирует переменный ток в постоянный.
Блока транзисторов, осуществляющих обратную трансформацию (из постоянного в переменный с высокой частотой).
Понижающего блока, уменьшающего напряжение высокочастотного тока до 70 Вольт и увеличивающего его силу до 200-500 Ампер.
Такая компоновка гарантирует более стабильные характеристики пульсации переменного тока и обеспечивает устойчивое «горение» сварочной дуги.
При этом сам аппарат получается легче и компактнее, чем устройство на стандартном трансформаторе с подвижными шунтами или обмотками. И это сочетание функциональности и небольших габаритов постепенно убивает «индукционные» аппараты.
Зачем нужны аппараты переменного тока?
Понятно, что подобные схемы компоновки разрабатывались не просто так. Ведь «варить» металл можно обычным выпрямителем, генерирующим постоянный сварочный ток. Вот только такой (постоянной) сварке поддаются далеко не все материалы.
Например, алюминий можно «варить» только переменным сварочным током в режиме аргонодуговой сварки (TIG). Такую же «разборчивость» демонстрируют и некоторые сорта чугуна или высокоуглеродистых сталей.
Поэтому в промышленности оперируют либо универсальными аппаратами, генерирующими и AC и DC токи, либо парой из выпрямителя и генератора переменного тока. Впрочем, АС сварке найдется применение и в быту. Ведь «переменным» аппаратом можно заменить большинство сварочных выпрямителей. Поэтому на рынке существуют и бытовые и промышленные модели таких сварочных аппаратов.
Бытовые и промышленные аппараты переменного тока
Как отличить бытовой аппарат от промышленного устройства? Тут все просто – если напряжение на входе в сварочный аппарат переменного тока – 380 В, то перед вами промышленное устройство. Если на вход подают 220 Вольт – перед вами бытовой аппарат.
Еще один вариант классификации – это сравнение силы сварочного тока. Если аппарат генерирует до 200 Ампер, то его следует отнести в категорию «бытовых устройств». Промышленные сварочные машины способны сгенерировать и 400 и 500-амперный ток. А от силы тока зависит не только производительность, но и работоспособность аппарата (глубина плавления, габариты присадочного материала и так далее).
Сварочные электроды переменного тока
В качестве присадочного материала в переменных аппаратах используют либо прутковые электроды, либо проволоку, изготовленную из того же металла, что и свариваемые детали.
Диаметр электрода или присадочной проволоки зависит от глубины стыка и максимального сварочного тока. Причем первый параметр определяет подходящий габарит, а второй – позволяет сделать заключение о готовности аппарата работать с «подходящим» диаметром присадки. Ведь каждый миллиметр диаметра электрода должен «поддерживаться» 40-60 Амперами сварочного тока.
Флюс (защитная среда) у электродов для «переменных» аппаратов может иметь и стандартный и уникальный состав. Все зависит от режимов сварки и типа свариваемого металла.
В итоге, электроды под переменный ток можно встретить в сериях АНО, МР, ОЗС. Причем все «переменные» марки можно использовать в паре с обычным сварочным выпрямителем.
steelguide.ru
Что такое инвертор напряжения: применение и схема управления
Содержание:
Определение инвертора напряжения
Практическое применение
Принцип работы инверторных устройств
Схема управления
Основные типы преобразователей
Форма выходного напряжения
Напряжение холостого хода в сварочных инверторах
Довольно часто возникают ситуации, когда требуется получить переменный ток путем преобразования постоянного тока. Для этих целей существует специальный прибор – инвертор напряжения, в котором находится встроенный микропроцессор, позволяющий автоматически выбрать необходимый режим работы, преобразованием напряжения в сети. Он может постоянное напряжение в 12 или 24 Вольт, которое производит аккумуляторная батарея, преобразовывать в стандартное 220 Вольт для работы большинства электроприборов. Таким образом, инвертор напряжения служит для приборов, использующих стандартную электросеть, бесперебойным источником питания.
Определение инвертора напряжения
Инвертор напряжения, в том числе и сделанный своими руками — неотъемлемая часть различных генераторов, использующих энергию течения или падения воды, силу ветра или солнечное излучение. С помощью него все виды энергии могут преобразовываться в обыкновенные для бытовых приборов параметры напряжения в 220 вольт из напряжения 12В или из трёхфазного. Таким образом, данные приборы выполняют преобразование постоянного напряжения с одной величиной, в переменное напряжение с требуемой величиной.
По своей сути схема инвертора напряжения сама является генератором, с помощью которого можно подобрать и получить периодически изменяющееся напряжение. В отличие от стабилизаторов, выходные напряжения могут иметь синусоидальную, близкую к синусоидальной или импульсную формы. На практике эти устройства используются как самостоятельные устройства, или в качестве какой-то отдельной части в системах бесперебойного электроснабжения.
Пользу смогли оценить по достоинству обитатели регионов, которые испытали веерные отключения электроэнергии. Незаменим автономный инвертор напряжения в условиях стихийных бедствий. Очень важно его присутствие в медицинских и детских учреждениях, для безопасности банков, хранилищ, складов.
Применение инвертора на практике
Выбирая инвертор напряжения, следует помнить, что он поможет и освещение обеспечить при необходимости, и телевизор посмотреть, и даже чайник вскипятить. Для тех, кто вынужден длительное время проводить в дороге, автомобильный инвертор своими руками незаменимое устройство, позволяющее пользоваться обычными бытовыми приборами в поездках.
В большинстве случаев инверторы напряжения используются как запасные фазные источники электропитания. Если ток в розетке пропадает, приборы тут же начинают работать от аккумулятора в обычном режиме. Подача электроэнергии восстановилась — инвертор переходит к зарядке аккумулятора, при этом, не мешая приборам нормально работать от сети. При этом он беспрерывно контролирует ситуацию.
Особую популярность данные устройства приобрели при совместном использовании с компьютерными системами. В этом случае электроснабжение становится непрерывным, даже при внезапном исчезновении сетевого напряжения. В ход идет резервный аккумулятор, обеспечивающий корректное завершение работы и выключение компьютера.
Существуют большие источники бесперебойного питания АИН, оборудованные мощными инверторами с высокой емкостью аккумуляторов. Они способны подавать энергию потребителю в автономном режиме в течение нескольких часов. При возвращении сети в нормальный рабочий режим происходит автоматическое переключение потребителей на нормальное электроснабжение, а аккумуляторы переходят в режим зарядки.
Если же напряжение, которое выдает аккумулятор, падает ниже допустимого предела, в этом случае также начинается его подзарядка. При отсутствии такой возможности — просигнализирует о прекращении подачи электроэнергии и перейдёт в режим ожидания, до возобновления подачи электроэнергии.
Принцип работы инверторных устройств
Современные технологические схемы, связанные с преобразованиями электроэнергии, предполагают использование инверторов в качестве промежуточного звена совместно с другими устройствами. Их основной функцией является преобразование напряжения с высокой частотой трансформации, составляющей несколько десятков или даже сотен килогерц.
Подобная задача с технической точки зрения в настоящее время решается достаточно легко, поскольку принцип работы инверторов основан на полупроводниковых ключах, устойчивых к высоким токам. Специально для этих устройств были разработаны магнитопроводы с нужными параметрами и различные типы электронных микроконтроллеров.
Технические характеристики и физические свойства инверторов примерно такие же, как и у других компонентов, в том числе и силовых устройств. Они отличаются надежностью, высоким коэффициентом полезного действия, минимальной массой и габаритными размерами. Каждый такой прибор должен выдерживать все параметры входного напряжения. Импульсные помехи на выходе находятся в разумных пределах и не создают проблем потребителям.
Схема управления
В каждом инверторе имеются полупроводниковые ключи с обратными шунтирующими диодами в виде моста мостовая схема. Для управления данными элементами используется специальный контроллер. Регулировка и расчет выходного напряжения осуществляется автоматически, в соответствии с мощностью текущей нагрузки. С этой целью изменяется ширина импульса в преобразователе высокой частоты. Данный процесс известен в качестве широтно-импульсной модуляции – ШИМ.
Выходное напряжение низкой частоты отличается симметричными полуволнами за счет постоянной ширины импульса низкочастотного блока.
Выходные ключи инвертора управляются путем специального алгоритма, при котором происходит последовательная смена структур в силовой цепи. За прямой структурой идет короткозамкнутая и далее – инверсная. Таким образом, мгновенная мощность выходной нагрузки инвертора представляет собой пульсации, протекающие с удвоенной частотой. В связи с этим режим работы первичного источника при прохождении через него пульсирующих токов, должен учитывать расчет определенных помех, образующихся на входе инвертора.
Основные типы преобразователей
Все преобразователи напряжения с 12 до 220В разделяются на несколько типов:
Первый вариант осуществляет превращение напряжения 12 вольт в 220. Пользуются популярностью у автолюбителей из-за возможности подключения телевизоров, пылесосов и других стандартных электротехнических устройств.
Во втором варианте, наоборот, инверторы 220 вольт преобразуют в 12. В основном используется в сложных эксплуатационных условиях, обеспечивая электробезопасность. Например, в специальном оборудовании, предназначенном для помещений с повышенной влажностью.
Третий инвертор тока по своей сути является стабилизатором, выполненным на основе двух инверторов. Вначале происходит преобразование 220 вольт в 12, а затем эти 12В вновь преобразуются в 220. В результате двойного преобразования на выходе получается напряжение с идеальной синусоидой. Бытовая техника и оборудование, у которых микросхема с электронным управлением надежно работают совместно с такими преобразователями. Данное устройство используется как стабилизатор напряжения для сварочного инвертора.
Все инверторы имеют три рабочих режима – пусковой, длительный и перегрузочный. В первом случае мощность нагрузки лишь на доли секунды в два раза превышает номинал устройства. Во втором случае нагрузка соответствует номиналу выбранного прибора. В режиме перегрузки расчет мощности подключенных потребителей может быть выше номинала в 1.3 раза. Подобный режим модель среднего инвертора выдерживает около 30 минут.
Форма выходного напряжения
В разных инверторах напряжение на выходе отличается по форме. Если это прямоугольник, то расчет коммутации группы ключей, дополненных обратными диодами, осуществляется таким образом, чтобы на нагрузке возникло переменное напряжение и обеспечивался контроль над режимом циркуляции в цепях реактивной энергии.
Выходное напряжение становится пропорциональным за счет относительной продолжительности импульсов управления или между сигналами, управляющими группами ключей, сдвигаются фазы. Если же циркуляция реактивной энергии находится вне зоны контроля, в этом случае величина и форма напряжения находятся под непосредственным влиянием потребителя.
Преобразователь напряжения, имеющий на выходе ступенчатую форму, с помощью предварительного преобразователя высокой частоты, производит формирование ступенчатой однополярной кривой напряжения. По своей форме она приближена к синусоиде, у которой полный период составляет половину периода напряжения на выходе. Далее, под влиянием низкочастотной мостовой схемы однополярная ступенчатая кривая становится двумя стабилизированными половинками кривой с разной полярностью, форма которой приблизительно напоминает синусоиду.
Напряжение холостого хода в сварочных инверторах
При использовании преобразующих устройств в практических целях, встречается такое понятие, как напряжение холостого хода сварочного инвертора. Данное состояние образуется за счет изменения напряжения 220 или 380 вольт с частотой 50 Гц, то есть может использоваться и трехфазный инвертор напряжения. Вначале оно становится напряжением постоянного тока, а затем вновь превращается в переменное, но уже с высокой частотой на выходе – в пределах 20-50 кГц.
Далее осуществляется расчет и подача этого высокочастотного напряжения к регулятору. Данный элемент поддерживает нужный уровень тока и напряжения, необходимых для зажигания дуги. Напряжение холостого хода не опасно при случайном касании токоведущих частей во время работы со сваркой, тогда как завышенное напряжение может вызвать серьезные негативные последствия.
electric-220.ru
No related posts.
