устройство аппарата, из чего состоит и как работает?

Сварка относится к самым эффективным методам, позволяющим надежно соединять металлические детали. Достигнуть наиболее качественных результатов в создании разнообразных конструкций из металла можно с помощью инвертора.

Данный инструмент широко применяется не только в производственных целях, но и в бытовых условиях. Поэтому важно понимать принцип работы .

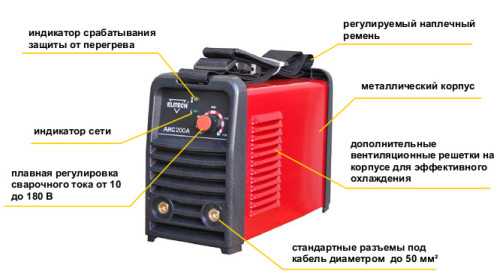

Устройство и основные характеристики инверторов

Еще совсем недавно подобные агрегаты были достаточно простыми по схеме работы. Со временем аппарат был существенно модернизирован и дополнен электроникой.

В результате такие характеристики инверторных аппаратов, как его эффективность и функциональность существенно повысились. А самое главное, в процессе подобных модификаций, устройство не стало стоить дороже.

Как показывают современные тенденции, цена на аппарат, наоборот, снизилась, что не может не радовать сварщиков.

Устройство сварочного инвертора очень схоже с блоками питания, используемыми в компьютерах.

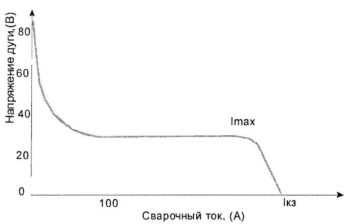

Вольт амперная характеристика инвертора для сварки.

Их схожесть заключается в принципе преобразования энергии, которое осуществляется в соответствии со следующими основными этапами:

• выпрямление переменного напряжения электросети 220 В;
• преобразование напряжения в переменное высокой частоты;
• снижение высокочастотного U;
• выпрямление пониженного напряжения.

Выше лишь кратко перечислены основные действия данного прибора. Как видно, импульсные блоки питания персональных компьютеров выполняют такие же операции, что известно даже чайникам.

Раньше главным узлом являлся мощный трансформатор. Он также позволял понижать входное напряжение и снимать со вторичной обмотки большие токи, величина которых могла достигать сотен ампер. Данных параметров было вполне достаточно, чтобы осуществлять сварку.

Недостатком такого агрегата является слишком большой вес, делающий мобильность инструмента минимальной. С целью уменьшения габаритов и веса были разработаны инверторы.

Из чего состоит данный узел? Главными элементами тут являются транзисторы, подключенные к понижающему трансформатору. Они переключаются со значительно большей частотой вплоть до 80 кГц. Это позволяет уменьшить размеры трансформатора до минимума. В то же время их мощность остается такой же высокой, как и у больших собратьев.

Однако напряжение в сварочном инверторе должно быть постоянным. В этих целях используется выпрямитель, представленный диодным мостом и конденсаторами, работающими на сглаживание выходного напряжения.

Принцип работы устройства

Принцип работы сварочного аппарата с инвертором основан на преобразовании токов высокой частоты до необходимой величины. Это и есть основное отличие от традиционного трансформаторного устройства.

В следствие того, что токи преобразуются непосредственно перед процедурой сварки, подобные устройства отличаются относительно малыми габаритами и весом.

Всем известно, в бытовой электросети величина напряжения составляет 220 вольт, а частота переменного тока – 50 Гц. Такие значения не подходят для проведения сварочных работ.

Аппарат инверторного типа позволяет обеспечить необходимые значения, подходящие для розжига дуги и поддержания ее горения.

Важным моментом является возможность инверторной обеспечивать указанные величины питания в широком диапазоне значений, что позволяет сваривать металлы в различных условиях.

Принцип работы инвертора для сварки.

Внутреннее устройство прибора предполагает наличие выпрямителя. Он запитывается от обычной бытовой электросети. Его главная задача: преобразование переменного тока в постоянный. Во время данного процесса напряжение не изменяется. Далее блок устройства выполняет обратное преобразование.

В результате указанных операций, частота тока значительно увеличивается. Вместо стандартного значения в 50, оно повышается до нескольких десятков тысяч герц. Такие большие величины достигаются благодаря использованию тиристоров и транзисторов.

В результате, на трансформатор поступает напряжение с высокой частотой. Далее происходит увеличение силы тока за счет снижения напряжения. Трансформаторы, позволяющие осуществить такой переход, отличаются незначительным весом и размерами.

В результате сварочные аппараты стали более мобильными. Такие устройства проще использовать в бытовых целях, например, в маленькой мастерской, на даче или даже дома.

Стоит отметить, что современные устройства отличаются высоким коэффициентом полезного действия, вплоть до 90 процентов.

Раньше данные приборы имели более простое устройство, очень близкое к описанному выше. Однако современные конструкции предусматривают наличие дополнительной электроники, повышающей функциональность инструмента.

Достаточно часто используются различные электронные узлы, на основе микропроцессоров. В результате осуществляется контроль напряжения и тока. Если их значения отклоняются от оптимальных, тогда они корректируются.

Таким образом, оборудование может функционировать без сбоев, а также повышается диапазон выбора параметров сварки.

Технические параметры

Итак, как работает инверторный сварочный аппарат – понятно. Данный принцип остается неизменным для всех типов таких устройств. Тем не менее на рынке доступно большое количество различных моделей, представленных как отечественным производителем, так и зарубежными компаниями.

Хотя принцип действия инверторных сварочных аппаратов остается неизменным, некоторые характеристики все же отличаются, а именно:

• величина сварочного тока может варьироваться в широком диапазоне значений: профессиональным устройствам свойственны широкие интервалы, а вот бытовым вариантам более узкие;
• продолжительность включения, показывающая длительность работы на выбранном токе без перерывов.
• холостой ход;
• напряжение электросети.

Таким образом, характеристики будут зависеть от параметров выходного выпрямителя, а также преобразователя частоты тока.

Еще к немаловажным критериям относится мощность прибора. В промышленных агрегатах она может быть очень высокой и достигать двадцати киловатт. Конечно же, использовать подобное оборудование в бытовых целях невозможно. Простая электросеть попросту не рассчитана на подобные нагрузки.

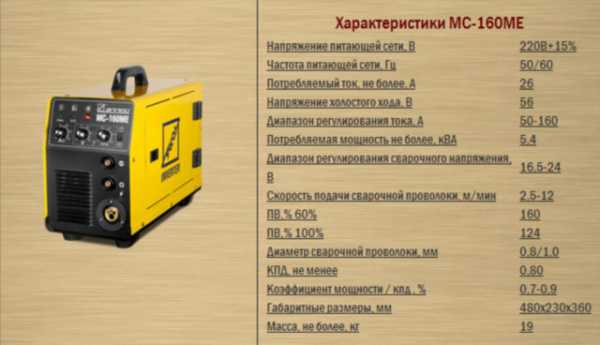

Характеристики сварочного инвертора.

Стоит понимать: стоимость инструмента будет зависеть от мощности. Чем она выше, тем больше придется заплатить.

Практически все современные типы подобных устройств способны осуществлять следующие :

• полуавтоматическая в среде инертных или активных газов, так называемая MIG/MAG;
• ручная дуговая с применением электродов;
• аргонодуговая в среде защитного газа.

В случае использования устройств в последнем типе сварки, инверторы могут комплектоваться дополнительными функциями. К таким относится возможность постепенного снижения силы тока, бесконтактное зажигание дуги, сварка в импульсном режиме, регулировка длительности обдува поверхности газом и т.д.

Процесс сварки в ручном режиме становится более простым и комфортным из-за наличия функции форсажа дуги – ее розжига простым касанием поверхности соединяемых металлических частей конструкции.

В инверторах могут быть реализованы и другие функции. Все они призваны сделать процесс сварки более простым. Тут важно понимать: количество «наворотов» устройства неукоснительно ведет к увеличению его стоимости.

Работа в среде инертных газов также может быть облегчена некоторыми дополнительными возможностями агрегата.

Среди них:

• «мягкий финиш» – автоматическое дожигание проволоки после окончания ее подачи;
• «синергетика» – автоматическое «подстраивание» параметров сварки под значения, заранее заданные мастером;
• «2/ такта» – возможность переключения подачи проволоки с автоматического режима на ручной и обратно;
• «индуктивность» – позволяет понизить количество разбрызгиваемого металла, а также контролировать ширину шва и стабильность дуги.

Плюсы и минусы инверторной сварки

Устройство инверторного обладает рядом несомненных преимуществ. Благодаря им данный тип оборудования получил широкое распространение как в промышленности, так и в домашнем использовании.

Как известно, все, что необходимо от сварщика – это плавное перемещение электрода над линией соединения без соприкосновения с поверхностью детали. Электрод должен находиться на расстоянии в несколько миллиметров от изделия.

На первый взгляд кажется, что подобная операция достаточно легка. На деле же этот простой процесс превращается в невероятно тяжелую процедуру. Это связано с особенностями работы в маске, в которую постоянно летят искры, не дающий контролировать процесс соединения с высокой точностью.

Применения простого трансформатора сопровождено некоторыми рисками, описанными ниже.

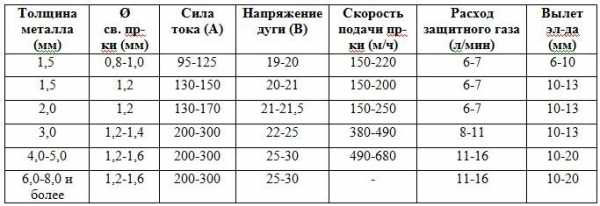

Таблица силы тока для сварки инвертором.

Так, например, касание электрода поверхности изделия приведет к короткому замыканию. Если подобное произойдет, то оторвать его будет достаточно тяжело. Придется приложить приличные усилия, в противном случае сработает теплозащита или, что еще хуже, загорится обмотка трансформатора.

В инверторе такой недостаток попросту отсутствует. Случайное прикосновение электрода к поверхности не повлечет за собой катастрофических последствий. Микропроцессор практически мгновенно отреагирует на падение напряжения и подплавит электрод. В результате оторвать его от детали не составит труда.

Если же соприкосновения не происходит, но электрод находится достаточно близка к поверхности конструкции, процессор распознает такой сценарий действий и прекратит поступление выходного напряжения. Это позволит избежать перегрева трансформатора.

Технологические достоинства

Устройство и принцип работы сварочного инвертора обладает рядом преимуществ по сравнению со своими традиционными аналогами, работающими по трансформаторной схеме, а именно:

• достаточно большая , соизмеримая с низкочастотными трансформаторами;
• маленький вес и габариты, позволяющие без труда перемещать оборудование по цеху, мастерской или дому;
• широкие возможности по настройке параметров сварки;
• низкий расход электродов;
• высокая эффективность;
• возможность осуществления сварочного процесс в различных пространственных положениях;
• совместимость с разными типами электродов.

Выше перечислены лишь основные плюсы. На деле, каждый откроет для себя еще больше положительных сторон использования подобного инструмента.

В любом случае повышенный комфорт сварки и возможность выполнения более качественной работы по достоинству оценит любой сварщик.

Недостатки

Как показано выше, обладает множеством положительных моментов. В таком случае возникает вопрос: почему же многие сварщики до сих пор используют традиционные трансформаторные приборы?

Параметры сварочных инверторов.

Главной причиной такого положения вещей является высокая стоимость оборудования. Инверторы минимум в два раза дороже. Данный факт относится к ключевым при ответе не поставленный вопрос.

Еще одним недостатком сварочного инвертора является высокий процент выхода устройств из строя. Достаточно лишь загрязниться электронике – и аппарат может сломаться.

В связи с отмеченной проблемой возникает необходимость в постоянной чистке «внутренностей» с применением сжатого воздуха.

Маленькие размеры инструмента также не относятся только к плюсам. Есть и обратная сторона медали. Наличие большого количества электронных систем ограничивает возможность работы с устройством на открытой местности во время дождя или при повышенной влажности.

Плохая погода может попросту поломать прибор, а ряд дешевых устройств и вовсе не будет функционировать при отрицательных температурах. Работа в пыльных условиях также сопряжена с риском поломки.

Со сваркой тоже не все так гладко, как может показаться на первый взгляд. В первую очередь это относится к резке толстого металла. Если напряжение на выходе сварочного аппарата будет нестабильным, что связано с перепадами в сети, характерными для сельской местности, то преобразующий узел выйдет из строя.

Один из самых больших минусов – это дорогой ремонт. В основе работы прибора заложен транзисторный блок, стоимость которого может достигать четверти стоимости самого инструмента. Таким образом, окончание срока гарантийного обслуживания сопряженно со значительными тратами в случае поломки.

Подобные агрегаты сильно востребованы в сельской местности, где постоянно появляются задачи, связанные с соединением тех или иных металлических изделий.

Высокая мобильность позволяет без труда использовать их во дворе, перенося устройство с одного места на другое. Однако отсутствие сервисных центров станет большой проблемой в случае выхода аппарата из строя.

Итог

Принцип работы сварки с использованием инвертора вместо трансформатора обладает рядом достоинств. Благодаря им подобное оборудование широко применяется и в промышленности и бытовых условиях.

В данной статье достаточно детально рассмотрено устройство такого аппарата. Эта информация позволит не только разобраться с основами работы инвертора, но и поможет при выборе и покупке инверторной сварки.

tutsvarka.ru

Принцип работы сварочного инвертора с пояснениями на схеме преобразователя

Сварочные инверторы всё более уверенно занимают нишу производственного сварочного оборудования, приходя на смену традиционной трансформаторной технике. В том, что этот тренд носит глобальный характер, сомневаться не приходится.

Инверторное оборудование объективно успешней справляется со стоящими перед ним задачами.

Преимущества инверторной техники

Превосходство сварочных инверторов над классическими преобразователями трансформаторного типа просматривается как в технологическом, так и в экономическом аспекте.

Если вкратце перечислить преимущества, приобретаемые при внедрении инвертора, получится примерно следующее:

• более высокий коэффициент полезного действия, превышающий 90%, что предопределяет само устройство сварочного инвертора, характеризуемое отсутствием магнитных потерь в стальном сердечнике трансформатора, присущим «классике»;
• способность работать в условиях изменения уровня питающего напряжения в широких пределах, не снижая при этом технологических параметров;
• возможность очень точной установки тока сварки с цифровой индикацией его величины и жёстким поддержанием уровня в процессе сварки;
• кардинально сниженные габаритные размеры и вес конструкции;
• целый ряд совершенно новых возможностей, присущих только инверторным аппаратам, вот только некоторые из них.

К новым возможностям относится наличие специфических функций, среди которых hot start, anti sticking, arc force, и других, делающих процесс сварки доступным даже новичку. Есть возможность использования электродов, предназначенных для сварки, как переменным, так и постоянным током.

Что касается обычно называемых недостатков, присущих данному виду оборудования, то в первую очередь, речь идёт о сравнительно высокой цене этих приборов.

По этому поводу можно сказать следующее. Вспомните, как изменялись цены компьютерных и мобильных новинок буквально в течение нескольких лет. Дальнейшее совершенствование технологии и увеличение массовости производства неизбежно приведут к значительному снижению цен на сварочные инверторы.

Пояснения на схеме

Принцип работы сварочного аппарата, построенного на основе инвертора, иллюстрирует схема.

Структурная схема инвертора для сварки начинается с обозначения входящего тока и выпрямителя. Сетевое напряжение выпрямляется мостом из мощных диодов, установленных на радиаторы для рассеивания выделяющегося тепла.

Форма выпрямленного напряжения, имеющая ярко выраженные пульсации, схематически изображена в квадрате схемы, соответствующем выпрямителю.

Перед входом в инвертор, в общем-то, представляющем собой преобразователь напряжения, пульсации фильтруются с помощью конденсаторов большой ёмкости (на структурной схеме не показаны).

В инверторе, поступающее постоянное напряжение преобразуется в переменное, имеющее высокую частоту. Преобразование осуществляется за счёт переключения с большой частотой мощных ключевых полевых транзисторов, созданных по IGBT технологии.

При работе транзисторов выделяется большая мощность, поэтому их монтируют на массивных алюминиевых радиаторах. В свою очередь, работой транзисторов управляет высокочастотный генератор, основу которого составляет микросхема контроллера, работающего по принципу широтно-импульсного модулирования.

В этой части, принципиальная схема сварочного инвертора повторяет схемы импульсных блоков питания, используемых в радиоэлектронной аппаратуре с прошлого века.

Полученные в результате инвертирования высокочастотные импульсы поступают на трансформатор, где происходит снижение их амплитуды до уровня, на котором будет осуществляться сварка.

Далее, трансформированное высокочастотное напряжение окончательно фильтруется конденсаторами и поступает на выходные клеммы сварочного инвертора.

Частота генерируемого при работе инвертора тока достигает значения нескольких десятков килогерц. Именно высокая частота лежит в основе принципа работы аппарата инверторной сварки.

Благодаря принципу высокочастотного преобразования удалось добиться снижения веса и уменьшения размеров сварочных аппаратов в несколько раз.

В основном это обусловлено очень малой массой и габаритами высокочастотных трансформаторов, конденсаторов и дросселей.

Управление током

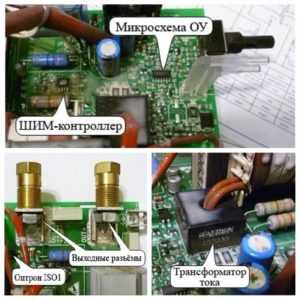

Регулирование сварочного тока инвертора производится посредством электронного регулятора с обратной связью, изображённого на схеме. С помощью потенциометра, расположенного на лицевой панели сварочного инвертора, выбирается требуемая величина тока сварки.

При вращении ручки потенциометра, устанавливается некий уровень опорного напряжения на входе логических элементов, построенных на операционных усилителях.

Сигнал, поступающий по линии обратной связи с датчика тока, расположенного на выходе аппарата, сравнивается компаратором с уровнем заданного регулирующим потенциометром напряжения.

При несовпадении уровней напряжения задающей цепи и сигнала датчика тока, происходит изменение амплитуды управляющего импульса, поступающего на контроллер.

При этом происходит изменение скважности импульсов, генерируемых контроллером, что вызывает изменение режима переключения транзисторов и в конечном итоге, величины тока сварки.

То есть, принцип регулирования заключается в том, что схема всегда стремится поддерживать соответствие между значениями заданного и фактического тока, что обеспечивает его стабильность.

В качестве контроллера, формирующего регулируемые сигналы широтно-импульсной модуляции, обычно применяется микросхема TL494, производимая американской фирмой Texas Instruments, либо её аналоги.

Приведённая структурная схема показывает только принцип работы и взаимодействия отдельных функциональных блоков. Детализованная электросхема каждого типа инверторов может иметь индивидуальные особенности.

Автоматические функции сварочного оборудования

Чтобы понять, как работают инверторные сварочные аппараты в различных ситуациях, следует ознакомиться с принципом работы некоторых их функций.

ARC FORCE

Эта функция призвана осуществлять форсирование дуги. В процессе работы сварщика иногда капля расплавленного электрода, не оторвавшись вовремя и не попав в сварочную ванну, зависает, уменьшая зазор.

Это может грозить прилипанием электрода к детали. Принцип работы arc force заключается в кратковременном увеличении тока, который «сдувает» каплю металла.

ANTI STICK

В начале работы, в процессе розжига дуги, электрод может прилипнуть к заготовке. Принцип функции anti stick состоит в том, что в этот момент происходит резкое снижение сварочного тока. После отрыва электрода режим работы аппарата возвращается к норме.

HOT START

Работа этой опции помогает легко зажечь электрическую дугу. Принцип данной автоматической функции прост. При разжигании дуги, в момент отрыва электрода от заготовки, происходит кратковременное увеличение значения сварочного тока, что способствует более надёжному розжигу дуги.

Все функции способствуют более быстрой и надежной работе инвертора, что в итоге приводит к высокому качеству сварного шва.

svaring.com

Устройство сварочного инвертора: принцип работы, схема

Все чаще для сварки стали использовать не трансформаторные сварочные аппараты, а инверторные. Они не просаживают сеть, ими легче варить. Это обусловлено тем, что устройство сварочного инвертора значительно отличается от трансформаторного сварочного аппарата.

Содержание статьи

Чем сварочный инвертор лучше трансформатора

Начнем с того, что такое инверторный сварочный аппарат. Это устройство для ручной или полуавтоматической сварки, работающее от сетевого напряжения. Есть аппараты, которые подключают к сети 220 В, есть на 380 В. Вне зависимости от количества фаз, сварочный ток (который идет на электрод) постоянный. Так что варить инверторным сварочным аппаратом легче — дуга стабильна и не скачет. Кроме того, есть такие опции как «антизалипание» и защита от перегрева. Но это не все его плюсы.

Сварочный инверторный аппарат намного меньше и легче трансформаторного. Это важно, особенно, если надо таскать его по участку. Еще одно преимущество — он не «садит» сеть, не «дает» скачков напряжения.

В чем же дело, чем отличается инверторный аппарат от трансформаторного? Весь секрет в тройном преобразовании напряжения. Сначала переменное напряжение преобразуют в постоянное, а затем снова в переменное, но уже очень высокой частоты. Его затем на вторичном выпрямителе снова преобразуют в постоянный ток. Он и используется при сварке. Это и есть вкратце принцип работы сварочного инвертора.

Благодаря современной схемотехнике, качественные сварочные инверторы обладают высокой надежностью.

Как работает инверторный сварочный аппарат: блок-схема

Принципиальные схемы инверторных сварочников разных фирм отличаются, как отличается и элементная база. Но состоят все они из тех же блоков, так как принцип работы у всех одинаковый.

В первичном НЧ (низкочастотном) выпрямителе сетевое напряжение преобразуется в постоянное, которое подается на вход инвертора. Инвертор преобразует постоянное напряжение частотой 50 Гц в переменное напряжение высокой частоты (десятки кГц). Высокочастотный трансформатор понижает напряжение и увеличивает ток, который может превышать 250 А. Именно сила тока нужна при сварке. Вторичный выпрямитель преобразует переменное напряжение в постоянное, а дроссель завершает преобразование и на электрод уходит постоянный ток.

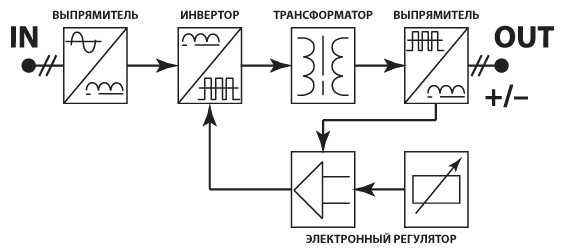

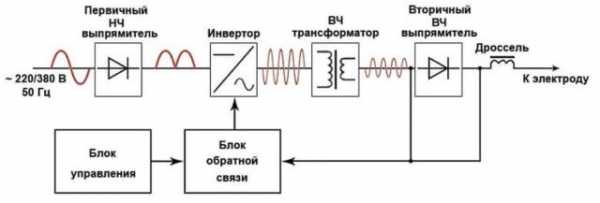

Блок-схема сварочного инверторного аппарата

Это общий принцип работы инверторного сварочного инвертора. Как видите, он называется так потому что инвертор — ключевой элемент схемы.

Инвертор — это устройство для преобразования постоянного тока в переменный с изменением величины напряжения. Обычно представляет собой генератор периодического напряжения, по форме приближённого к синусоиде, или дискретного сигнала.

Большая часть инверторных сварочных аппаратов имеет еще контроллеры и устройства поддержания заданных параметров. Выполнены они обычно на базе процессоров, хотя есть и электромеханические модели.

Для чего нужны все эти преобразования и почему инверторный сварочный аппарат такой маленький и легкий

Для чего столько ступеней преобразования? Для того чтобы получить на выходе ток в сотни ампер и не перегрузить при этом электрическую сеть. Вторая задача — получить постоянный ток, так как варить на «постоянке» проще. Дуга стабильна, ее проще контролировать.

В простейших трансформаторных сварочных аппаратах выпрямление происходило на трансформаторе и, после некоторой стабилизации (несколько конденсаторов), сразу шло на электрод. Для преобразования сетевого напряжения частотой 50 Гц трансформатор требуется большой по размеру, так как диаметр проволоки должен быть большим. И это определяло размеры самого аппарата и его вес.

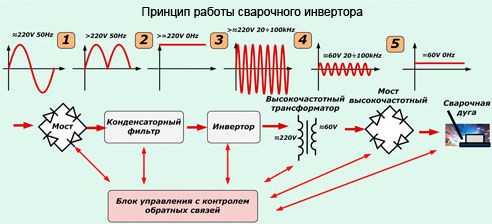

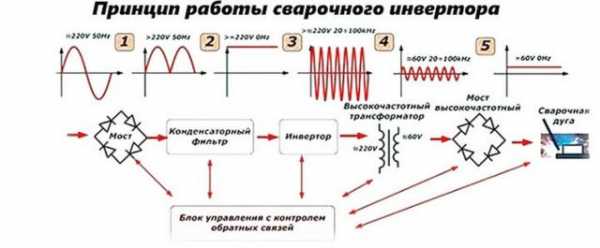

Принцип работы сварочного инвертора: ступени преобразования напряжения и тока

В инверторах путем преобразований частоту увеличивают до нескольких десятков килогерц (может быть 50-80 кГц) и уже после этого преобразуют в постоянное. Высокочастотное переменное напряжение преобразуется в постоянное на трансформаторе малого размера. Он в разы меньше и легче. Именно поэтому инверторные сварочники такие компактные и легкие. Но так как ступеней преобразования много, требуется контроль и согласование работы всех блоков. Поэтому инверторные сварочные аппараты при малых размерах и весе стоят больше. Хоть, вроде, налицо экономия материалов. А дело в том, что есть еще контролеры, которые стоят немало.

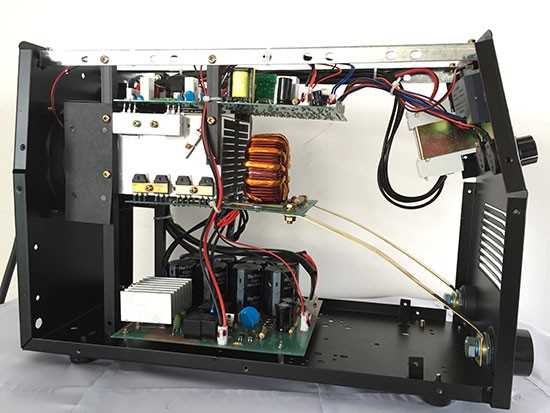

Устройство сварочного инвертора: описание работы и назначение блоков на базе схемы РЕСАНТА САИ 140

У каждого производителя принципиальные схемы инверторных сварочных аппаратов разные. Мало того, даже разные линейки одного и того же производителя могут существенно отличаться. Но устройство сварочного инвертора имеет общие черты. Блоки те же. Просто собраны смогут быть по-разному. Это входной выпрямитель на базе мощного диодного моста и сглаживающих конденсаторов, инвертор — на ключевых транзисторах (тип IGBT или MOSFET) и выходной выпрямитель на базе высокочастотного понижающего трансформатора и диодного моста с выходным конденсаторным фильтром.

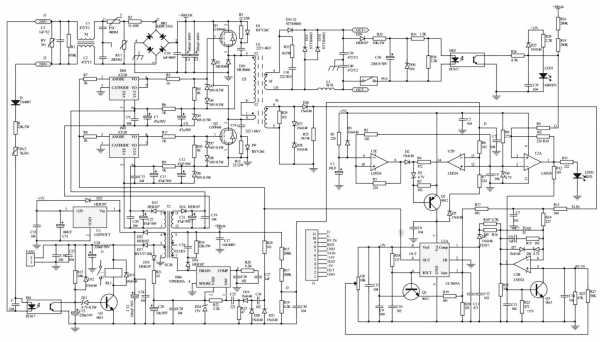

Принципиальная схема инверторного сварочного аппарата РЕСАНТА САИ 140

Далее рассмотрим, как работает сварочный аппарат, основываясь на схеме инверторного сварочного аппарата РЕСАНТА САИ 140. Он не лучше и не хуже остальных, просто есть его схемы.

Первичный выпрямитель и конденсаторный фильтр

Задача первичного выпрямителя — преобразовать синусоиду частотой в 50 Гц в постоянный ток. В реалии он получается не совсем постоянным, а с некоторой пульсацией, но это уже явно не синусоида. Реализуется это обычным диодным мостом, который «переворачивает» нижнюю полуволну синусоиды.

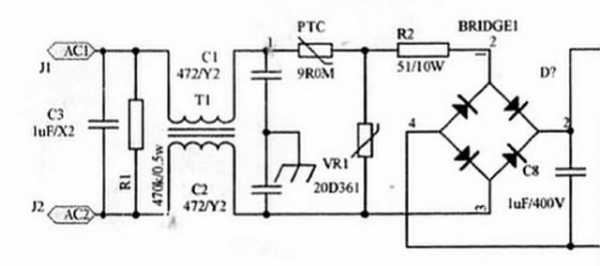

Как работает сварочный инвертор: первая ступень преобразования напряжения в Ресанта САИ 140

Сетевое напряжение через входную стабилизирующую группу попадает на конденсаторы С1 и С2. Основная задача —  снятие статического напряжения на землю. Именно поэтому включать инверторную сварку крайне желательно в розетку с действующим заземлением, а не просто с имеющимся контактом.

Далее, диодный мост «переворачивает» нижнюю полуволну. На его выходе получается пульсирующее напряжение. Для сглаживания пульсаций ставят конденсаторы (в приведенной схеме это конденсатор С8 ёмкостью 1 микрофарад на напряжение 400 В ). На их выходе напряжение уже постоянное. Конденсаторы стоят с солидным запасом по напряжению — 400 Вольт и выше, так как на выходе диодного моста напряжение уже больше чем сетевое — порядка 320-350 В. А если учесть еще возможные скачки… вот и ставят с запасом — на 400 В.

И конденсаторы, и диоды при работе сильно греются. Для лучшего отвода тепла их монтируют на алюминиевые радиаторы. Часто еще делают дополнительный обдув — ставят вентилятор. Если вы хотите, чтобы сварочный аппарат прослужил долго, следите за тем, чтобы кулер был в рабочем состоянии.

Инвертор

Блок инвертора преобразует постоянное выпрямленное напряжение низкой частоты в переменное напряжение высокой частоты. Реализуется обычно на ключевых транзисторах, которые открываются и закрываются с большой частотой. Именно они формируют переменное напряжение с частотой в десятки килогерц. Управляет их переключением контроллер.

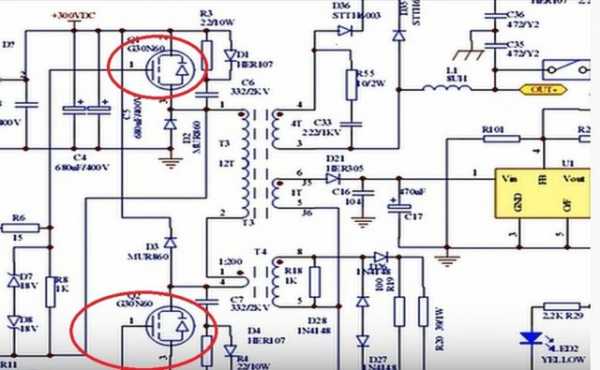

Силовые транзисторы G30N60, при помощи которых преобразуется постоянный ток в высокочастотный переменный

G30N60 — биполярный транзистор с изолированным затвором (IGBTs).

На выходе инвертора получаем не синусоиду, а практически прямоугольные импульсы. Но для дальнейшего выпрямления это не проблема. Зато частота высокая, что значит, что вторичный выпрямитель можно сделать на небольшом по размеру трансформаторе.

Выпрямление и стабилизация

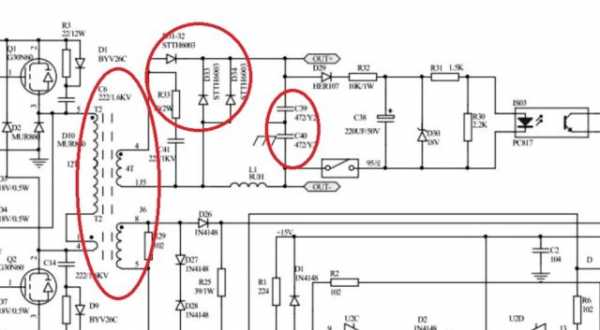

Полученное высокочастотное напряжение подается на высокочастотный трансформатор. Напряжение на нем понижается, ток увеличивается. Через его первичную обмотку протекает высокое напряжение небольшой силы тока, а со вторичной снимается более низкое напряжение, но сила тока уже порядка 150-220 ампер — в зависимости от мощности и класса аппарата.

Выходное преобразование напряжения перед подачей на электрод

Для получения постоянного напряжения на выходе трансформатора стоит диодный мост. Он выдает уже практически постоянное напряжение, которое «доглаживается» выходными конденсаторами и идет на сварочный электрод. Диоды на выходном мосту стоят особые — с высокой скоростью срабатывания (не более 40-55 наносекунд). Они должны сглаживать напряжение частотой в десятки килогерц, так что скорость срабатывания должна быть очень высокой. Если в процессе ремонта возникла необходимость их замены, то надо подбирать именно с высоким быстродействием. Иначе работать аппарат не будет.

STTH6003CW — диод быстродействующий 300В, 30А, 55нс.

Остальные блоки на схеме — это как раз управление, «дополнительные опции» типа защит от перегрева и залипания электрода.

На что обратить внимание при выборе сварочного инвертора

Речь пойдет не о характеристиках, а о выборе марок и производителей. Ситуация на рынке со сварочными инверторами не лучше и не хуже, чем с остальными инструментами или бытовой техникой. Очень много товара из Поднебесной.  Ценовая категория — от самого дешевого, до среднего. Есть также российские аппараты, украинские и белорусские. Они, в основном, в среднем ценовом диапазоне, хотя есть и более дорогие линейки. «Европейцев» в последние годы очень мало и цена далеко не «средняя».

Как работает сварочный инвертор — это одно. Надо еще, чтобы он был ремонтопригодным. Схемотехника может существенно различаться

Так что же выбрать? Оптимально — нормальный Китай и аппараты производства стран СНГ. И будьте осторожны. Очень много дешевых китайских подделок, которые имитируют российские, украинские или белорусские марки или даже «нормальный» товар из Поднебесной. В «фирменных» приборах заявленные параметры соответствуют реальным. И, если вы выставили ток, скажем, 130 ампер, на выходе вы получите именно 130 ампер плюс-минус пару процентов. В дешевых же поделках приходится потом «опытным» путем переписывать цифры на регуляторах. Потому что при положении регулятора 150 А, но на выходе может быть всего 90 А. В лучшем случае — 110-120 А, что явно не радует.

Ремонт и сервис

Второй момент, на который надо обратить внимание при выборе сварочного инверторного аппарата — его ремонтопригодность и доступность элементной базы. Производители разделились на два лагеря. У одних компоненты для ремонта стоят недорого, легкодоступны. Следовательно, ремонт быстрый, без особых проблем и недорого. Вторая группа производителей исходит из того, что нечего ремонтировать — покупайте новый аппарат. Элементная база подбирается особая, просто так ее не найти, приходится заказывать. Поставляет ее тот же производитель по очень высоким ценам. Так что действительно, часто получается дешевле купить новый аппарат, чем ремонтировать вышедший из строя.

Важно чтобы заявленные характеристики совпадали с реальными

Как ни странно, сварочные инверторы «второй группы» обычно работают нормально и довольно долго. Так что отзывы о работе обычно положительные. Но вот ремонт… Это проблема.

Ну, и следует обратить внимание на наличие сервисных центров в вашем регионе. И на то, на какой срок дают гарантию. Не только производители, но и сервисники. Может получиться так, что гарантия на аппарат солидная — несколько лет. А на ремонтные работы — всего месяц-два-три. Скажем, вам не повезло, ваш сварочник сломался очень быстро. Отвезли в мастерскую, они отремонтировали, а на отремонтированный аппарат дают гарантию два месяца. И все. Дальше «за свои деньги».

elektroznatok.ru

Технические храктеристики и принцип действия инвертора — Моя ковка

И профессионалы, и любители, умеющие обращаться со сварочным аппаратом, теперь имеют хорошую возможность более легко и быстро выполнять поставленные задачи. На сегодняшний день специализированные магазины имеют в продаже так называемые сварочные инверторы. Именно они повышают и качество, и удобство сварочных работ. Принцип действия инвертора значительно отличается от обычного сварочного оборудования, чем повышает его технические характеристики.

Конструкция сварочного инвертора.

Совсем недавно сварочные аппараты представляли собой агрегаты, которые обладали большим весом.

И трансформаторы, и выпрямители были очень неудобны в работе и доставляли массу проблем. Современные инверторы ничуть не уступают в характеристиках сварочным аппаратам прошлого, однако обладают одним существенным плюсом: меньшим весом, а значит, мобильностью. Естественно, что при использовании инвертора, производительность сварочных работ возрастает.

Хочется отметить, что сегодня инверторные сварочные аппараты являются наиболее популярными и самыми распространенными среди представителей этого вида оборудования.

Принцип работы инвертора

Принцип работы инвертора.

Если вы занимаетесь сварочными работами, то вам будет не лишним знать хотя бы немного информации, касающейся принципа работы инвертора.

1. Итак, его действие основано на преобразовании тока. Если подробнее, то ток переменного характера от электросети, частота которого составляет 50 Гц, передается на выпрямитель.
2. После чего он проходит через фильтр, который сглаживает его, в результате чего получается ток постоянного характера. Это постоянный ток в процессе преобразования (с помощью инвертора) вновь превращается в переменный, отличительной чертой которого от исходного является его частота.
3. На выходе она соответствует уже значению от 20 до 50 кГц. Сварка может осуществляться при достижении силой тока показателей от 100 до 200 А. Достигается такой результат понижением напряжения высокой частоты, в результате чего сила тока набирает нужный показатель.

Способы подключения сварочного инвертора.

Именно высокая частота решает все проблемы технического характера и позволяет сделать сварочный аппарат инверторного типа настоящим шедевром электросварки по сравнению с другим оборудованием.

Аппараты для сварки, имеющие в своей основе трансформаторы, работают совсем по другому принципу, нежели инверторы. Инверторные сварочные аппараты работают по принципу преобразования тока высокой частоты в отличие от трансформаторов, в которых происходит преобразование ЭДС с помощью индукционной катушки. Так преобразование тока предварительного характера помогает уменьшить габариты трансформатора.

Например, для достижения силы тока в 160 А понадобится трансформатор, вес которого не будет превышать 250 г. Если брать сварочный аппарат обычного типа, то для достижения тех же показателей уже требуется достаточно неудобный и тяжелый трансформатор, вес которого составляет 18 кг.

После того как принцип действия сварочного аппарата по типу инвертора стал понятен, можно переходить к оценке его достоинств и недостатков.

Вернуться к оглавлению

Особенности сварочного аппарата инверторного типа

Принцип работы частотного преобразователя.

Самым основным достоинством, о котором говорилось выше, считается вес инвертора. Он в несколько раз меньше, чем у обычного сварочного аппарата. Кроме того, в качестве еще одного достоинства можно отметить возможность использования для выполнения сварочных работ электродов переменного, а также постоянного тока. Этот показатель важен при работе с цветными металлами и чугунными деталями.

Инвертор для сварки оснащается специальной регулировкой силы сварочного тока. У нее достаточно широкий диапазон, что не характерно для сварочных агрегатов прошлого. Чем это хорошо? Тем, что появляется возможность использования сварки аргонодугового типа с помощью неплавящегося электрода.

Схема принципа раба функции «горячий старт».

Вот еще несколько полезных усовершенствований, которыми обладают современные сварочные инверторы.

1. Это наличие такой функции, как «горячий старт». Она создана для удобного поджига электрода. При ее включении возникает ток, обладающий максимальным значением.
2. Еще одна полезная функция предназначена для снижения силы сварочного тока до минимального показателя. Это необходимо при коротком замыкании, чтобы не возникло залипания электрода при контакте с рабочей поверхностью.
3. Но это еще не все, еще одно усовершенствование носит название «ARC FORCE», оно отвечает за предотвращение залипания в тот момент, когда происходит отрыв капли металла, сила тока увеличивается до оптимального параметра.

Инвертор удобен в эксплуатации и прост в работе, но стоит дорого.

Что касается имеющихся недостатков, то, прежде всего, это цена. Сварочные инверторы стоят дороже своих собратьев из прошлого (трансформаторов). Обратите внимание и на то, что, как любые электронные аппараты, инверторы чувствительны к пыли. Именно поэтому специалисты рекомендуют два-три раза в год очищать оборудование от пыли изнутри. Эксплуатация инвертора в условиях строительства или пыльного производства предполагает более частую очистку.

Низкие температуры тоже неприемлемы для эксплуатации сварочных инверторов. Если температура воздуха не поднимается выше -15°С, то работа инвертора находится под большим вопросом, так как его исправность в этих условиях будет напрямую зависеть от порядочности производителя и от того, какого качества детали использовались при изготовлении аппарата.

Узнать о возможности работы при низких температурных режимах можно ознакомившись с техническими характеристиками приобретенного инвертора. Еще одни важный момент: для исправной работы инвертора длина одного кабеля для подключения не должна быть более 2,5 м, что тоже можно отнести к недостаткам, так как вызывает некоторые неудобства в работе.

Вернуться к оглавлению

Повышенная комфортность и удобство

Принцпипиальная электрическая схема сварочного инвертора.

Сварка дугового характера — достаточно трудоемкая и ответственная работа. Чтобы выполнить ее на высоком уровне, рабочий (сварщик) должен иметь за своими плечами и опыт, и определенные знания. Создание сварочного аппарата инверторного характера намного упростило процесс сварки, чем исключило некоторые из имевшихся проблем.

1. Первая из них касается процесса поджигания дуги. У сварочных аппаратов прошлого (трансформаторного типа) напряжение на выходе является пропорциональным входному. Так как наши электрические сети не отличаются высоким стабильным напряжением, то возможность поджигания дуги становится очень сомнительной, так как при таких условиях происходит залипание электрода. Если же действовать методом добавления трансформаторного тока, то возникает ситуация пережигания металла.
2. Конструкция сварочного аппарата (инвертора) полностью противоположна трансформатору, в ней выходное напряжение не имеет зависимости от входного, и сила сварочного тока находится в стабильном состоянии, даже несмотря на низкое напряжение в сети. В результате этого вы получаете дугу устойчивого характера с отсутствием процесса залипания электродов.
3. Сварочные аппараты трансформаторного типа частенько дают результат в виде пережженного или недожженного металла. Зависит это от стабильности значения силы тока в процессе сварки. А она напрямую зависит от напряжения электросети. В случае пережженного металла шов будет некачественным, слабым и подверженным образованию различных дефектов, например появлению отверстий. При противоположной ситуации, когда металл недожжен, опять же страдает качество шва. При работе со сварочным инвертором таких ситуаций не возникает, так как сила тока в нем не колеблется и остается стабильной на протяжении всего периода работы.

Вернуться к оглавлению

Некоторые рекомендации

Если работу выполняет сварщик с небольшим опытом работы, то очень возможно, что ему еще сложно удерживать дугу. После того как образовалась дуга, электрод необходимо наклонить не более чем на 15°, а затем перемещать вдоль стыка свариваемых элементов. Направление наклона может быть различным: и по движению электрода, и наоборот.

Помимо движения вдоль шва существует необходимость перемещения в перпендикулярном направлении по отношению к выполняемому шву. От этого будет зависеть длина дуги. Большинство электродов предназначены для короткой дуги. Именно поэтому возникает необходимость постоянного перемещения электрода перпендикулярно шву.

Помимо того, что сварочные инверторы имеют постоянный ток и поддерживают стабильное напряжение, они дают возможность не относиться очень строго к показателям длины дуги, а это делает сварку более легкой и быстрой. Особенно это важно для не очень опытных сварщиков, не имеющих достаточного опыта.

moyakovka.ru

Принцип работы сварочного инвертора — схема и устройство

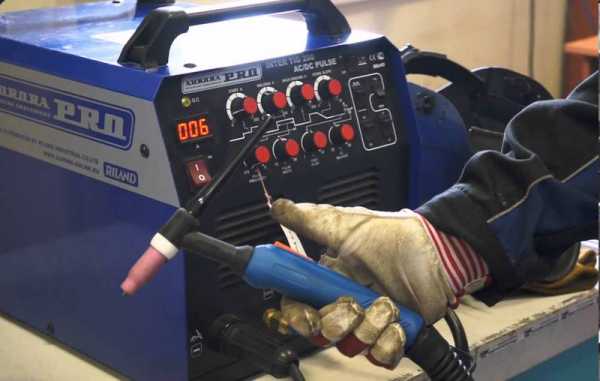

И сварщики профессионалы, и домашние мастера оценили принцип работы сварочного инвертора, поэтому эти приборы постепенно вытесняют с рынка традиционные сварочные трансформаторы и выпрямители. И скоро настанет то время, когда они будут царить на современном рынке сварочного оборудования. Что такое сварочный инвертор, почему они появились недавно? Необходимо отметить, что принцип инвертности, а соответственно и сам сварочный агрегат появились не вчера. Принципиальные схемы аппаратов были разработаны в 70-х годах прошлого века. Но в современном виде сварочные приборы появились недавно.

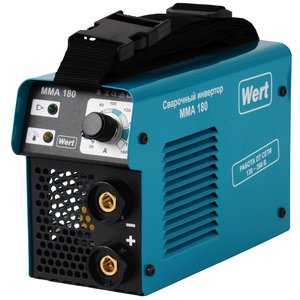

Устройство сварочного инвертора

До недавнего времени инверторный аппарат был достаточно простым по схеме работы. Со временем инженеры дополнили ее электроникой, что повысило функциональность агрегата. Самое интересное состоит в том, что от этого цена сварочного инвертора не стала выше. Как показывает тенденция продаж, она постепенно снижается, что всех и радует.

Внимание! Термин «инверторный» не относится к процессу сварки. Это не методика. Это источник питания аппарата.

В чем заключается принцип действия сварочного аппарата инверторного типа?

• Работает он от сети переменного тока напряжением 220 или 380 вольт и частотой тока 50 Гц. Включается в обычную розетку, если разговор ведем о бытовом сварочном инверторе.
• Поступивший в инвертор сварочный ток проходит через фильтр, где он сглаживается и становится постоянным.
• Полученная электрическая энергия проходит через блок транзисторов (с большой частотой коммутации), в результате получается опять переменный ток только с большей частотой – 20-50 кГц.
• Далее, напряжение тока преобразуется, оно на выходе инвертора снижается до 70-90 вольт. По закону Ома снижение напряжение дает повышение силы тока. На выходе (на конце электрода) будет сила тока, равная 100-200 ампер. Это и есть сила тока сварки.

Именно высокая частота тока является главным техническим решением в инверторных сварочных аппаратах. Оно позволяет добиться максимальных преимуществ перед другими источниками питания электрической сварочной дуги. В инверторах необходимая для сварки сила тока достигается изменением высокочастотного напряжения. В обычных сварочных трансформаторах этот процесс происходит за счет изменения электродвижущей силы (ЭДС) катушки индукции, которая является основной частью трансформатора.

Именно предварительное преобразование электроэнергии позволяет использовать в инверторах трансформаторные блоки с небольшими размерами. Для сравнения можно привести такой пример. Если необходимо на выходе получить ток силой 160 ампер, то для этого в инверторе потребуется установить трансформатор весом 300 г. Такой же ток на выходе обычных сварочных трансформаторов получится, если в него будет вмонтирован трансформатор с медной проволокой (катушкой) весом 20 кг.

Почему так происходит? Основным элементов сварочного аппарата трансформаторного типа являлся сам силовой трансформатор с катушками первичной и вторичной обмотки. Именно катушка позволяла снижать переменное напряжение и получить на выходе из второй обмотки токи большой величины, пригодные для инверторной сварки металлов. Появляется зависимость от падения напряжения до увеличения силы тока. При этом длина медной проволоки на вторичной обмотке уменьшалась, но увеличивался его диаметр. Отсюда и большие габариты сварочного аппарата, и его большой вес.

Принципиальная электрическая схема инверторного аппарата

В сварочных аппаратах инверторного типа все наоборот, небольшие размеры и вес. Но как получить высокочастотное напряжение, если его частота в сети всего лишь 50 Гц? На помощь приходит принципиальная инверторная схема прибора, которая состоит из мощных транзисторов. Именно они могут переключаться с частотой напряжение 60-90 кГц.

Но чтобы транзисторы заработали, необходим постоянный ток. Его получают посредством использования выпрямителя. Этот блок представляет собой соединение двух элементов: диодный мост, который выпрямляет переменное напряжение сети, и фильтрующие конденсаторы, с помощью которых происходит сглаживание. На выходе выпрямителя получается постоянно напряжение величиною более 220 вольт. Это первый этап преобразования напряжения и силы тока.

Полученное напряжение является источником питания для работы всей схемы аппарата. А так как мощные ключевые транзисторы подключены к трансформатору (понижающему), то и переключаться они будут с высокой частотой. Соответственно и сам сварочный агрегат будет работать на такой высокой частоте. Чтобы все это работало (преобразовывалось), необходимо в схему установить большое количество дополнительных элементов.

Чтобы разобраться в принципиальной схеме сварочного инвертора, необходимо рассмотреть любую модель.

Силовой блок

Не будем повторяться и рассказывать, как работает инверторный сварочный аппарат. Пройдемся по нюансам и элементам прибора.

• Сетевой выпрямитель. Его задача – из переменного тока сделать постоянный.
• Помеховый фильтр. Его устанавливают специально для того, чтобы помехи высокочастотного типа, появляющиеся в процессе работы сварочного инвертора, не попали в питающую сеть.
• Инвертор (преобразователь). По сути, это блок из мощных ключевых транзисторов, которые чаще всего собираются по принципу косого моста. Обязателен в связке радиатор, с помощью которого отводится тепло от транзисторов. Они подключаются к высокочастотному трансформатору, где через его обмотку происходит коммутация напряжения. Обратите внимание, что в самом трансформаторе преобразование напряжения (постоянное в переменное) не происходит. Эта обязанность возложена на транзисторы. Основное назначение трансформатора – это понижение напряжения до 60-70 вольт. В нем в первичной обмотке течет ток с большим напряжением, но с малой силой тока. Во вторичной, наоборот, с малым напряжением, но с большой силой.
• Выходной выпрямитель. Это диодный мост, в котором установлены диоды быстрого действия. Они за мгновения могут открыться и закрыться. Свойства очень важное, потому что эти элементы выпрямляют переменный высокочастотный ток. Простые диоды, установленные в инвертор, не успевали бы закрываться и открываться. В результате произошел бы их перегрев, итог – выход из строя.

Внимание! Необходимо знать, что на конденсаторах, установленных в фильтр, напряжение будет больше, чем на выходе диодного моста. Величина – 1,4-1,5 раз. При стабильном напряжении в сети в 220 вольт, на конденсаторах будет напряжение 310 вольт. Если в сети будет скачок, к примеру, до 250 вольт, то внутри аппарата в конденсаторах напряжение поднимется до 350 вольт. Вот почему используются конденсаторы с номинальным напряжением 400 В.

Вот основные элементы силового блока устройства инверторного сварочного аппарата. Есть еще блок управления, но он влияет на удобство работы агрегата и на его настойку (ручная или автоматическая).

Теперь вы знаете, из каких частей состоит инверторный источник сварочного тока. Еще раз повторимся. Это выпрямитель, инвертор, собранный из транзисторов, трансформатор, который понижает напряжение, и установленный на выходе выпрямитель. Для начинающих сварочников эти элементы ни о чем не говорят. И вроде бы знать о них им нет необходимости. Ведь работать с инвертором одно удовольствие.

• Он легкий (спасибо маленькому трансформатору).
• Легко варит достаточно толстые металлические детали (спасибо высокому току и низкому напряжению).
• Электрод не прилипает к поверхности металла (спасибо функции «Arc Force»).
• Процесс поджига электрода упрощен за счет подачи на его конец в начале работы тока большой силы. Эта функция сварочного инвертора называется Hot Start.
• Если появляется короткое замыкание при залипании электрода, напряжение в аппарате резко снижается до минимума. Это оберегает его от выхода из строя.

Итак, мы разобрались в устройстве сварочного инвертора, в его принципиальной схеме, и как он работает. Необходимо отметить, что к работающему сварочному инвертору (принцип работы у всех моделей одинаковый) есть несколько требований, два из которых – это длина питающего кабеля не больше 15 м и частота проводимого обслуживания – не реже двух раз в год. В основном его надо почистить от пыли.

Поделись с друзьями

1

0

2

0

svarkalegko.com

Принцип работы инвертора напряжения

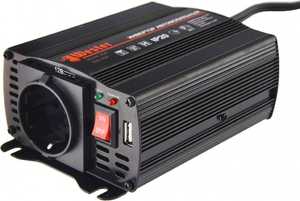

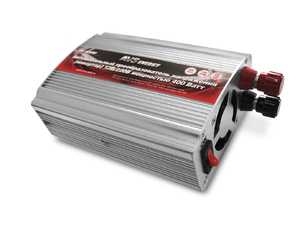

Инвертор напряжения (ИН, DC/AC converter) предназначен для преобразования электрической энергии, получаемой от источника постоянного тока в электрическую энергию переменного тока.

Эта технология применяется в различных сферах. Преобразователи работают как автономно, так и в составе сложных систем, предназначенных для обеспечения электрической энергией различных объектов. Востребованность инверторов связана с развитием технологий и появлением риска потери ценных данных и остановки оборудования при отключении питания.
В этой статье мы рассмотрим принцип работы инвертора напряжения с чистым синусом и отметим преимущества данной технологии. Вы узнаете об отличительных особенностях эксплуатации преобразователей от ведущих производителей.

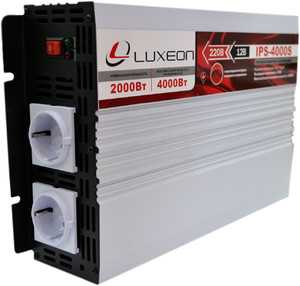

Как работает инвертор напряжения с «чистым синусом»

Принцип работы такого инвертора напряжения выглядит следующим образом.

1. В результате предварительного преобразования формируется напряжение постоянного тока, близкое по значению к выходному синусоидальному напряжению. После этого энергия направляется на мостовой инвертор.

2. На мостовом ИН происходит преобразование постоянного напряжения в переменное. Его форма приближена к синусоидальной. Нужные характеристики достигаются за счет применения специального принципа управления транзисторами (многократной широтно-импульсной коммутации).
Принцип этой технологии заключается в следующем. На интервале каждого полупериода соответствующая пара транзисторов мостового ИН многократно коммутируется на высокой частоте. Длительность подачи импульсов варьируется по синусоидальному закону.

3. Высокочастотный фильтр нижних частот придает напряжению точную синусоидальную форму («чистый синус»).
Кроме описанной выше схемы существуют и другие принципы построения и работы инверторов.

Такое оборудование применяют реже, т. к. устройства имеют существенные недостатки по сравнению с инверторами с «чистым синусом».

Преимущества применения инверторов с «чистым синусом»

Начнем с того, что многие современные аппараты оснащают импульсными блоками питания. Для них форма напряжения не имеет значения. Присутствующие на рынке телевизоры, магнитофоны, зарядные устройства и некоторые другие виды техники будут одинаково хорошо работать при подключении к любому инвертору. На режим работы оборудования повлияет только действующее значение напряжения.

Однако существует большая группа приборов, которая либо совсем не будет работать при подключении к инвертору с прямоугольной/ступенчатой формой напряжения, либо будет работать, но при этом ухудшатся эксплуатационные характеристики и сократится срок службы. Некоторые виды техники могут в скором времени выйти из строя. В эту группу оборудования входят приборы с трансформаторными БП, некоторые LCD-телевизоры, синхронные электродвигатели, насосы и газовые котлы, применяемые в системах отопления, кондиционеры и другие используемые в промышленности и быту агрегаты.

Вывод: преобразователи напряжения с «чистым синусом» универсальны. Режим работы любого устройства, подключенного к такому инвертору, будет правильным и стабильным.

Особенности оборудования ведущих производителей

Основные лидеры рынка — Victron Energy и Out Back Power. Инверторы этих концернов распространены по всему миру и находят применение в различных сферах.

Работа инверторов обеспечивает резервное электроснабжение:

• загородных домов;
• фермерских хозяйств;
• банков;
• медицинских учреждений;
• передвижных лабораторий;
• транспортных средств;
• технических помещений;
• промышленных предприятий;
• коммерческих зданий и других объектов различного назначения.

Инверторные установки Victron Energy имеют ряд преимуществ:

• Надежность. Концерны применяют передовые технологии в процессе производства оборудования. Инверторы устойчивы к двукратным перегрузкам.
• Долговечность. Техника служит десятки лет.
• Простота введения в эксплуатацию. Подключение агрегатов происходит без каких-либо проблем.
• Удобство. Инверторы запускаются в автоматическом режиме. Работа не сопровождается образованием выхлопных газов. Устройства практически бесшумны.
• Большой набор полезных функций. При необходимости вы сможете добавить мощность к сети или генератору или подключить инверторы к альтернативным источникам энергии.

1 декабря 2016

www.vega-volt.ru
