Изоляторы электрические: назначение, применение, монтаж

Содержание:

1. Основные характеристики
2. Назначение и свойства
3. Применение аппаратных и станционных изоляторов
4. Изоляторы для наружной и внутренней установки
5. Монтажные работы
6. Видео

В процессе монтажа линий электропередачи, различных электроустановок и прочей аппаратуры серьезное внимание уделяется надежной изоляции токоведущих частей между собой и от земли. Эту функцию выполняют электрические изоляторы, разделяющиеся на несколько основных типов, в зависимости от условий эксплуатации. Кроме того, эти изделия служат креплениями для проводов и других токоведущих частей, использующихся в электроустановках. В соответствии со своим назначением изоляторы могут быть станционными, аппаратными и линейными.

Основные характеристики

Ко всем изоляторам, независимо от их назначения, предъявляются общие требования. Они должны обеспечивать достаточный уровень электрической прочности. Этот показатель зависит от значения напряженности электрического поля, при котором изоляционный материал начинает терять свои диэлектрические свойства.

Каждый изолятор должен иметь достаточную механическую прочность, обеспечивающую устойчивость к динамическим воздействиям, возникающим при коротких замыканиях между токоведущими частями. Свойства изоляторов сохраняются неизменными, несмотря на дождь, снегопад и прочие агрессивные воздействия окружающей среды. Теплостойкость изолирующих устройств обеспечивает сохранение их свойств при перепадах температур в определенных пределах. Поверхность изоляторов должна быть устойчивой к действию электрических разрядов.

Основными электрическими характеристиками являются следующие:

• Номинальное и пробивное напряжения. Пробивным считается минимальное значение напряжения, вызывающее пробой изолятора.
• Значения разрядных и выдерживаемых напряжений, при которых изолятор сохраняет работоспособность в сухом и мокром состоянии.
• Импульсные разрядные напряжения с различными полярностями.

Механическими характеристиками изоляторов считаются их вес и размеры, а также минимальное значение номинальной разрушающей нагрузки, измеряемой в ньютонах. Данная нагрузка воздействует на головку изолятора перпендикулярно оси.

Назначение и свойства

Основной функцией линейных изоляторов является крепление проводов воздушных ЛЭП и шин, устанавливаемых в открытые распределительные устройства электростанций и подстанций. Материалом для этих изделий служит закаленное стекло или фарфор. Конструкции таких изоляторов бывают штыревыми и подвесными.

Штыревые виды изоляторов применяются для воздушных линий электропередачи, напряжение которых составляет до 1 кВ, а также на воздушных ЛЭП, напряжением от 6 до 35 кВ. При напряжении 6-10 кВ используются одноэлементные изоляторы, а при 20-35 кВ – двухэлементные.

Крепление штыревых изоляторов на опорах осуществляется с помощью штырей или крюков. Для повышения надежности изоляции и крепления на одну анкерную опору может устанавливаться сразу 2-3 изолятора.

Среди подвесных изоляторов наибольшее распространение получили изделия тарельчатого типа. Как правило, они применяются на воздушных ЛЭП напряжением более 35 кВ. В их конструкцию входит стеклянная или фарфоровая изолирующая часть, а также стержень и головки, изготовленные из металла. Для соединения всех элементов между собой применяется цементная связка.

При сильном загрязнении атмосферы для воздушных ЛЭП разработаны специальные изоляторы, устойчивые к грязи, имеющие более высокие разрядные характеристики и увеличенную длину пути утечки.

Сборка подвесных устройств производится в гирлянды поддерживающего и натяжного типа. Для первого варианта используются промежуточные опоры, для второго – анкерные. Количество изоляторов в отдельной гирлянде устанавливается в зависимости от напряжения на данной линии. К примеру, воздушные ЛЭП напряжением 35 кВ в каждой гирлянде содержат 3 изолятора, при 110 кВ их будет уже 6-8 штук, а при 220 кВ – 10-14 и далее в такой же пропорции.

Применение аппаратных и станционных изоляторов

С помощью этих изолирующих устройств осуществляется изоляция и крепление шин распределительных устройств, находящихся в электростанциях и подстанциях. С их помощью изолируются токоведущие части различной электрической аппаратуры.

Большинство аппаратных и станционных изоляторов изготавливается из фарфора, максимально отвечающего всем требованиям, предъявляемым к этим изделиям. Для некоторых деталей аппаратуры, выполняющих изолирующие функции, применяется бакелит, гетинакс или текстолит. Данные элементы устанавливаются внутри приборов под защитными кожухами и при необходимости заливаются изоляционным маслом.

Различные виды креплений выполняются с помощью специальной металлической арматуры, закрепленной на фарфоровом основании. Для крепления используются специальные цементирующие замазки, у которых коэффициент объемного расширения приближен к фарфору. Качество изоляторов можно улучшить за счет покрытия глазурью наружной фарфоровой поверхности.

Сама арматура рассчитана на повышенные механические нагрузки. Конструкция этих элементов включает в себя квадратные или овальные фланцы. В нижней части расположены отверстия для болтов, а сверху предусмотрены металлические головки, к которым крепятся проводники. У изоляторов, рассчитанных на низкие механические нагрузки, фланцы и головки отсутствуют. Вместо них изделия оборудованы металлическими фасонными вкладышами, в которых предусмотрены резьбовые отверстия, закрепленные в глубине фарфорового основания. Такие конструкции обладают меньшими размерами и весом.

Изоляторы для наружной и внутренней установки

Каждое устройство определенного типа имеет специфические отличия. Изоляторы, предназначенные для наружной установки, обладают более развитой поверхностью с большей площадью, за счет которой микроразрядное напряжение увеличивается. Это позволяет устройству нормально работать не только в загрязненном состоянии, но и во влажных условиях, под дождем и другими осадками.

Изоляторы, рассчитанные на различные номинальные напряжения, можно отличить по активной высоте фарфора. Изделия с разными разрушающими механическими усилиями отличаются диаметром.

Типичными представителями наружных устройств являются опорно-штыревые изоляторы. Их фарфоровое тело отличают далеко выступающие ребра или крылья, защищающие от дождя. Крепление к основанию осуществляется чугунным штырем с фланцем. Верхняя часть закрыта чугунным колпаком, в котором нарезаны отверстия под крепление токоведущих частей.

У изоляторов, предназначенных для внутренней установки, фарфоровое тело имеет коническую форму. На корпусе установлено 1-2 ребра небольших размеров.

Следует отдельно остановиться на проходных изоляторах, устанавливаемых в стенах и перекрытиях внутри помещений для прохода шин. Также они применяются для выводов токоведущих частей из зданий и корпусов аппаратуры. Проходные изоляторы состоят из полого фарфорового корпуса с небольшими ребрами. Крепление в стене осуществляется с помощью фланца, установленного в средней части корпуса.

У проходных изоляторов номиналом в 2000 А стержни имеют прямоугольное сечение. При номинале свыше 2000 А изоляторы, называемые шинными, изготавливаются без стержней. На торцах у них установлены специальные колпаки для фиксации стальных планок с прямоугольными отверстиями, предназначенными для крепления токоведущих шин.

Конфигурация наружных и внутренних проходных изоляторов имеет существенные отличия. Например, фарфоровый корпус, находящийся на воздухе, оборудован более развитыми ребрами, делающими всю конструкцию несимметричной.

У проходных изолирующих устройств, рассчитанных 110 кВ и более, вводная часть, помимо фарфоровой, оборудуется маслобарьерной или бумажно-масляной изоляцией. В последнем варианте на токоведущий стержень накладывается кабельная бумага в несколько слоев. Между ними устанавливаются алюминиевая фольга, выполняющая функции проводящих прокладок. Образуется своеобразный герметичный конденсаторный ввод, равномерно распределяющий потенциал во всех направлениях.

Монтажные работы

Перед началом монтажа все изоляторы тщательно осматриваются и отбраковываются. Необходимо заранее проверить сопротивление фарфоровых конструкций с помощью мегаомметра на значение напряжения 2500 В. Стеклянные изделия не проверяются.

При наличии штыревых изделий, установка кронштейнов, траверс и других элементов выполняется заранее, до подъема опоры воздушной линии. Штыревая часть находится в строго вертикальном положении. Для деревянных опор используются стандартные крюки, без траверс. На все металлические детали заранее наносится защитное покрытие.

Закрепление изоляторов на штырях или крюках проводится разными способами. Чаще всего используются полиэтиленовые уплотнительные колпачки, насаживаемые на места креплений.

electric-220.ru

Электрические изоляторы: назначение, виды, конструкция, классификация

Обязательным условием для передачи электрической энергии является проводниковый материал, необходимый для протекания тока. Но для исключения возможности попадания потенциала на несущие конструкции и другие элементы устанавливаются электрические изоляторы. В современной электротехнике невозможно представить себе работу каких-либо силовых устройств без изоляторов.

Что из себя представляют электрические изоляторы?

Электрические изоляторы представляют собой диэлектрический элемент электроустановки, конструктивно выполняемый из изоляционного материала и армирующих деталей. Диэлектрик предназначен для электрического отделения, а металлические конструкции позволяют зафиксировать как сам изолятор, так и проводники на нем. В качестве диэлектрического материала используется стекло, полимер или керамика.

Назначение

Электрические изоляторы предназначены для крепления шин, проводов, тралеи и прочих токоведущих элементов к корпусу электроустановки, консолям опор и прочим конструкциям. Помимо этого они изолируют проводники при прохождении через стены, позволяют отделить электроустановки друг от друга и прочие несущие функции.

В зависимости от места установки их подразделяют на внутренней и наружной. Также немаловажное значение играет класс напряжения, на который рассчитан тот или иной изолятор. Из-за чего будет отличаться его конструктивное исполнение и определенные технические характеристики, определяющие возможность их применения в тех или иных электроустановках [ 1 ].

Основные технические характеристики

В соответствии с требованиями нормативных документов, для электрических изоляторов регламентируются такие характеристики:

• Сухоразрядное напряжение – это  такая величина, при которой произойдет электрический разряд в условиях сухого состояния поверхности. Перекрытие изолятора
• Мокроразрядное напряжение – определяет такую же величину, как и предыдущий параметр, но при условии попадания дождя на поверхность. При этом рассматривается такой вариант, когда направление струй располагается под углом 45°.

Рис. 2. Изолятор под дождем

При таком потоке струй под углом 45°, которые обозначены на рисунке 2 буквой А, обеспечивается максимальное обтекание поверхности Б, и, как следствие, обеспечивается минимальное сопротивление электрическому току – от 9,5 до 10,5 кОм*см. Этот параметр всегда ниже сухоразрядного.

• Напряжение пробоя – представляет собой такую величину, при которой произойдет пробой между двумя полюсами. В зависимости от конструкции, полюса могут быть представлены стержнем и шапкой либо шиной и фланцем.
• Механическая прочность – проверяется нагрузкой на изгиб, разрыв или срез головки. При этом конструкцию жестко закрепляют и прикладывают к ней усилие, плавно повышаемое до такого уровня высочайшего напряжения в материале, которое приводит к разрушению.
• Термическая устойчивость – испытывается посредством попеременного нагревания и резкого охлаждения. Состоит из двух-трех циклов, в зависимости от материала и конструкции. После чего прикладывается электрический потенциал, создающий множественные разряды.

Проверка технических характеристик.

Следует отметить, что испытательные процедуры не являются обязательными для всех изоляторов, выпускаемых на заводе. Электрическим, термическим и механическим воздействиям подвергаются только 0,5% от партии. Обязательной для всех изоляторов  является проверка напряжением перекрытия в течении трех минут, при котором на изоляторе возникают искровые разряды.

У подвесных изоляторов обязательно проверяется механическая характеристика. Для этого в течении минуты к нему прикладывается механическая нагрузка, которую регламентируют заводские или государственные нормы.

Такие испытания обеспечивают нормальную работу электрических изоляторов при номинальных токах и номинальных напряжениях в сети. А также, достаточный уровень надежности. Кроме этого, некоторые модели подвергаются периодической проверке в ходе эксплуатации. По результатам периодических осмотров и испытаний они могут проходить очистку, выбраковку и замену.

Типовая конструкция

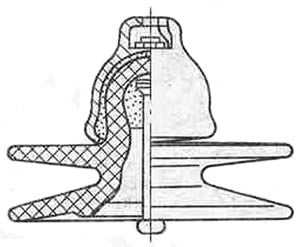

Для начала разберем пример типовой конструкции на эскизе штыревого изолятора.

Рис. 3. Изолятор в разрезе

Как видите на рисунке 3, в конструкции предусмотрены ребра А и Б. Которые позволяют увеличить электрическую прочность за счет удлинения пути для тока утечки по поверхности. В связи с различными углами уклона ребер обеспечивается возможность защиты от выпадающих осадков. Так ребра А имеют меньший уклон, поэтому они наиболее актуальны для твердых осадков – снега, грязи и т.д. Потому что влага может подлизываться под низ и значительно сокращать величину разрядного напряжения.

В отличии от них, юбки Б позволяют полностью исключить возможность попадания влаги при дождливой погоде. Это обеспечивает постоянный запас сопротивления, которое и гарантирует величину напряжения пробоя. Помимо этого, юбки Б не боятся намерзания гололеда и могут обеспечивать нормальную работу высоковольтных линий в случае сложной метеорологической ситуации.

Для крепления головки стержня предусмотрена резьба В, которая позволяет закрепить конструкцию на консоли или армирующих крюках. В верхней части находится желоб Г для фиксации провода. Дополнительно провод увязывается проволокой для более надежного крепления воздушных ЛЭП.

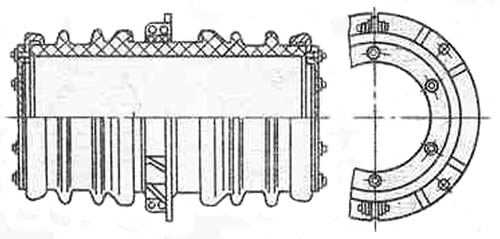

Рис. 4. Конструкция проходного изолятора

Проходной изолятор имеет немного иную конструкцию, так как его задача не только изолировать токоведущую шину от стены, но и обеспечить нормальное протекание тока внутри самого изолятора. Посмотрите, шина обжимается с обеих сторон алюминиевой крышкой для ее надежного закрепления снаружи. Внутри механическое крепление осуществляется за счет герметика, который помимо этого предотвращает попадание загрязнителей и агрессивных веществ. Также для удобства крепления проводов или шин может устанавливаться дополнительный лепесток на самой крышке, как показано на рисунке 4.

Защитная оболочка из кремнийорганической резины препятствует электрическому пробою по поверхности от шины до фланца. Изоляция от пробоя внутренних элементов выполняется посредством стеклопластиковой трубы, которая помещается внутрь ребристой рубашки. Более детальную информацию о параметрах можно почерпнуть из обозначения модели.

Обозначения изоляторов

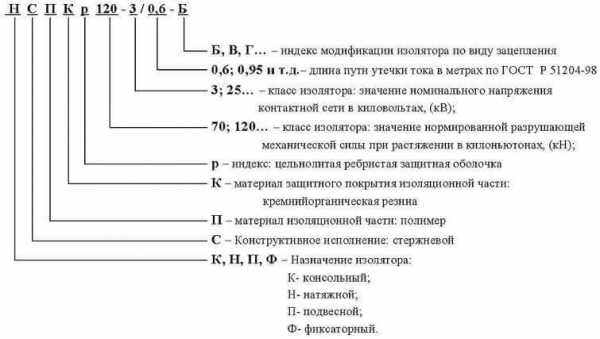

В маркировке каждого изделия содержится информация о его типе, материале и прочих характеристиках. Посмотрите пример маркировки для изолятора НСПКр 120 – 3/0,6 – Б.

• Первая буква Н указывает на назначение модели, в данном случае Н – натяжной. Также может быть К – консольный, Ф – фиксаторный, П – подвесной.
• С – обозначает, что это стержневой изолятор.
• П – изоляционный материал, в данном случае П – полимер.
• К – наружное покрытие, в данном случае кремнийорганическая резина.
• р – индекс, обозначающий, что защитная оболочка ребристая цельнолитая.
• 120 – показатель нормированного разрушающего усилия в кН.
• 3 – класс напряжения проводов ВЛ, для которого применяется.
• 0,6 – обозначает длину пути тока утечки, измеряемую в метрах.
• Б – обозначает вид зацепления.

Классификация

Для обеспечения надежного электроснабжения и соблюдения максимального уровня безопасности в каждом конкретном случае в электроустановках должны применяться изоляторы соответствующего типа и конструкции. В зависимости от критерия выделяют несколько параметров их классификации.

По назначению

В зависимости от назначения выделяют такие виды изоляторов:

• Стационарные – применяют для механического крепления токоведущих стержней или ошиновки в распределительных устройствах. В зависимости от назначения стационарные изоляторы дополнительно подразделяются на опорные и проходные. Так опорные изоляторы выступают в роли основания, на которое крепятся шины в ячейках или несущих конструкциях. Проходные изоляторы позволяют провести токоведущий элемент сквозь стену или перекрытие помещения.
• Аппаратные – имеют схожее назначение со стационарными, но применительно к каким-либо аппаратам. К примеру, аппаратные изоляторы нашли широкое применение в выпрямительных установках, силовых приборах, комплектных подстанциях, установках аппаратов высокого напряжения и прочих агрегатах. Посмотрите на рисунок 5, здесь представлен пример его использования, где он имеет обозначение АИ. Рис. 5. Пример аппаратных изоляторов
• Линейные – используются для наружной установки под высоковольтные линии или ошиновку открытых распредустройств. Отличительной чертой линейных изоляторов является наличие широких ребер или юбок, предназначенных для увеличения пути поверхностного пробоя в случае выпадения осадков.

По материалу исполнения

В зависимости от применяемого диэлектрика выделяют такие виды изоляторов:

• С фарфоровым корпусом – отличаются высокой механической прочностью на сжатие, но боятся динамических воздействий. Для предотвращения появления проводящих каналов, из-за оседания пыли и грязи на поверхности, керамический материал покрывается глазурью.
• Полимерные изоляторы – подразделяются на модели, которые имеют упругую деформацию и монолитные. Отличаются куда большим удельным сопротивлением материала, чем фарфоровые. Но мягкая поверхность в большей мере подвержена загрязнению, чем покрытый глазурью фарфор. Помимо этого из-за воздействия ультрафиолета полимер разрушается и утрачивает свойства, поэтому их применяют для внутренней установки.
• Стеклянные электрические изоляторы – отличаются не такой высокой прочностью, подвержены сколам при динамических воздействиях. Но в отличии от других материалов не подвержены воздействию агрессивных реагентов. Обладают меньшим весом и более просты в обслуживании, чем фарфоровые.

По способу крепления на опоре

В зависимости от способа крепления бывают:

Классификация по способу крепления

• Штыревого типа (а) – крепятся посредством металлической арматуры и выступают в роли опоры воздушных ЛЭП, откуда и возникло название опорно-штыревые изоляторы.
• Подвесные (б) – выполняются тарельчатыми изоляторами, которые собираются в гирлянды, в зависимости от класса напряжения присоединенных к ним электрических аппаратов.
• Стержневые (в) – имеют форму сплошного стержня, который устанавливается в качестве опорного или подвешивается за элементы арматуры в качестве натяжного. Опорно-стержневые изоляторы устанавливается в распредустройствах для изоляции шин. На их краях посредством чугунных крыльев крепятся токоведущие части.

Видео в дополнение темы

Обзор электрических изоляторов типа “ПС”:

Понравилась статья? Поделиться с друзьями:



www.asutpp.ru

виды, назначение и область применения

Вы, наверное, замечали, что провода ЛЭП закреплены на опорах на гирляндах из фарфоровых или керамических тарелок. Эти тарелки называется изоляторами. Они несут как изолирующую, так и монтажную роль механического крепления. Изоляторы воздушных линий электропередач бывают разными, в зависимости от расположения, места применения и напряжения линии, которую они держат. В этой статье мы рассмотрим виды электрических изоляторов и их назначение.

Характеристики изоляторов

Электрический изолятор – это изделие, предназначенное для крепления провода, кабеля или шины на несущей конструкции линии электропередач и предотвращения её пробоя на землю. Они бывают разных видов и изготавливаются из диэлектрических материалов – фарфора, стекла и полимеров.

Так как электрическое предназначение изоляторов – обеспечить изоляцию проводника от несущей конструкции, то основными характеристиками являются:

• Сухоразрядное напряжение – напряжение, при котором наступает искровой разряд по поверхности в сухом её состоянии при нормальных условиях окружающей среды.
• Мокроразрядное напряжение – то же самое, но под дождем, если его струи попадают на изолятор под углом в 45 градусов. Сила дождя при этом равна 5 мм/мин, удельное объемное сопротивление воды — 9500-10500 Ом*см (при 20°С). Так как вода проводит электрический ток – мокроразрядное напряжение всегда ниже сухоразрядного.
• Пробивное напряжение – напряжение, при котором наступает пробой тела изолятора между стержнем и шапкой (для подвесных изделий). Стержень и шапка при этом являются электродами.

Конструкция

Конструктивно все электрические изоляторы различаются способами крепления к несущей конструкции и крепления кабеля. Главной задачей этого изделия является предотвращение электрических разрядов, для этого они выполняются в виде тарелок или стержней с ребрами. Эти ребра нужны для того, чтобы разряд развивался под углом к силовым линиям поля. На рисунке ниже вы видите примеры типовых изделий разных форм и конструкций:



Различие по материалу исполнения

Чтобы рассмотреть классификацию видов и типов изоляторов нужно сначала разобраться, как их различают. Итак, в первую очередь они классифицируются по материалу изготовления:

1. Фарфоровые.
2. Стеклянные.
3. Полимерные.

Фарфоровые можно назвать классикой, такие применялись раньше даже при наружной проводке в домах. Обычно они белого цвета, но могут быть и других цветов. Такие можно увидеть на разных электроустановках. Достоинством является то, что они выдерживают большие нагрузки на сжатие, обладают хорошими диэлектрическими свойствами.

Однако они бьются и ломаются. Отсюда возникает необходимость регулярной проверки их целостности, а часто для этого приходится отключать электроустановку и вытирать с них масло, пыль и другие загрязнения. Также проблемой является их большой вес.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Полимерные используются в помещении, на улице редко, в качестве исключения. Можно иногда увидеть опорные изоляторы из полимеров на ВЛ 10 кВ или других напряжений средней величины, но редко, или на неответственных линиях. Это обусловлено тем, что с течением времени и под действием УФ-излучений они стареют, внутренняя структура распадается и ухудшаются их электрические и механические характеристики.

Однако для оборудования, которое доступно для регулярного обслуживания и ремонта они применяются часто. Например, это могут быть опорные изоляторы шин в трансформаторных подстанциях и распределителях.

Типы по конструкции и назначению

По конструкции выделяют три основных разновидности изоляторов ВЛ:

• штыревые;
• подвесные линейные;
• опорные и проходные.

Штыревые относятся к линейным изоляторам. Используются в ЛЭП до 35 кВ. В том числе на линиях 0,4 кВ. Этот тип исполнения цельный, на нем есть канавка для закрепления провода и отверстия для установки на траверсы, крюки, штыри.

Интересно: на ВЛ от 6 до 10 кВ используют одноэлементные изоляторы, а на 20-35 – из двух элементов.

Подвесные используются на высоковольтных воздушных линиях напряжением 35 кВ и больше. Они бывают двух типов поддерживающими (стержневыми) и натяжными.

Натяжные тарельчатые изоляторы работают на растяжение и удерживают линию на опоре, монтируются под углом. Конструктивно они выполнены в виде фарфоровой или стеклянной тарелки. В нижней части обычно выступает стержень с расширяющейся шляпкой. Сверху расположена металлическая крышка с отверстием специальной формы, такой чтобы в ней можно было закрепить нижний стержень. Таким образом происходит унификация и вы можете набрать в гирлянду столько изоляторов, сколько нужно для достижения нужных номинальных напряжений пробоя. Такая гирлянда получается гибкой, она удерживает линии электропередач на опоре.

На промежуточных опорах устанавливают подвесные стержневые изоляторы. Они выполнены в виде опорного стержня, на его концах металлические части для крепления к опоре и проводам. Они устанавливаются вертикально и провод ложится на них – это и есть основное отличие от предыдущих. Также они отличаются тем, что натяжные изоляторы выдерживают больший вес, поэтому могут использоваться на опорах, расположенных дальше друг от друга.

Интересно: на ответственных участках и для повышения надежности монтажа ЛЭП могут использоваться сдвоенные гирлянды натяжных изоляторов.

Опорные и проходные изоляторы уже являются станционными, а не линейными. Этот вид так называется потому что используется внутри электростанций и трансформаторных подстанций. Изготовляются из полимеров или фарфора. Опорные используют для крепления токопроводящих шин к заземленным конструкциям, например, корпусу трансформаторов или внутри вводных и распределительных электрощитов.

Маркировка изоляторов всех разновидностей подобная, обычно она содержит сведения о типе изделия и номинального напряжения линии, например:

Для того чтобы провести кабель или шину через стену используются проходные изоляторы. Эта разновидность изделий с полым телом, в котором расположена токоведущая часть. Для повышения изолирующих свойств может иметь дополнительно масляный барьер или маслобумажную прокладку. Такой тип изоляторов позволяет прокладывать линию до 110 кВ. Бывают и другого типа – без токопровода внутри, просто диэлектрический полый цилиндр с отверстием, который надевается на кабель.

На это мы и заканчиваем нашу статью. Теперь вы знаете, какие бывают изоляторы для воздушных линий электропередач и где применяется каждый вариант исполнения!

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

Электрический изолятор — это… Что такое Электрический изолятор?

Электри́ческий изоля́тор — электротехническое устройство, предназначенное для электрической изоляции и механического крепления электроустановок или их отдельных частей, проводов, шин, воздушных линий связи и проводного вещания, находящихся под разными электрическими потенциалами.

Классификация

Линейный штыревой изолятор ШФ-10Г Линейный штыревой изолятор с крепёжным крюком Фарфоровый роликовый изолятор

Электрические изоляторы классифицируются по назначению, конструктивному исполнению, материалу изготовления, техническим характеристикам и условиям эксплуатации.

• Опорный.
  • Для работы в помещениях — с гладкой поверхностью и ребристые.
  • Для работы на открытом воздухе — штыревые, стержневые.
• Проходной.
  • Для работы в помещениях — с токоведущими шинами (токопроводами), без токоведущих шин.
  • Для работы на открытом воздухе — с нормальной и усиленной изоляцией.
• Высоковольтные вводы для работы на открытом воздухе — в герметичном и негерметичном исполнении.
• Линейный для работы на открытом воздухе — штыревой, тарельчатый, стержневой, орешковый, анкерный.
• Защитный — полый изолятор, предназначенный для использования в качестве изолирующей защитной оболочки электротехнического оборудования.
• Такелажный изолятор для установки между работающими на растяжение тросами оттяжек антенных мачт, подвесками контактной сети, проводами антенн.

Электрические изоляторы могут изготавливаться из стекла, фарфора и полимерных материалов. Фарфоровые изоляторы покрываются глазурью для улучшения изолирующих свойств.

Опорный изолятор

Опорный изолятор предназначен для крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций, комплектных распределительных устройствах. По конструкции представляет собой деталь из изоляционного материала цилиндрической или конической формы, внутрь которой заделана металлическая арматура с резьбовыми отверстиями для крепления шин и монтажа изолятора. Для повышения рабочего (разрядного) напряжения изолятора на его боковой поверхности предусматриваются рёбра, увеличивающие длину пути утечки.

Проходной изолятор

Предназначен для прово́да токоведущих элементов через стенку, имеющую другой электрический потенциал. Проходной изолятор с токопроводом содержит токоведущий элемент, механически соединенный с изоляционной частью.

Литература

• Электротехнический справочник. В 3-х т. Т. 2. Электротехнические изделия и устройства / Под общ. ред. профессоров МЭИ (Гл. ред. И. Н. Орлов) и др. — 7-е изд., испр. и доп. — М: Энергоатомиздат, 1986. — Т. 2. — 712 с. — 90 000 экз.
• ГОСТ 27744-88 Изоляторы. Термины и определения.

Ссылки

См.также

Линейный изолятор

dic.academic.ru

Изолятор (электрический) — это… Что такое Изолятор (электрический)?



Изолятор (электрический)

Изолятор электрический, устройство для электрической изоляции и механической связи частей электрического устройства, находящихся под различными электрическими потенциалами. И. состоит из диэлектрика (собственно И.) и деталей для его крепления (арматуры). Наиболее часто И. изготовляют из фарфора и стекла. В радиотехнических устройствах и других высокочастотных установках И. выполняют из стеатита, ультрафарфора и других материалов с малыми диэлектрическими потерями (см. Электроизоляционные материалы).

Конструкция и размеры И. определяются прикладываемыми к ним механическими нагрузками, электрическим напряжением установок и условиями их эксплуатации. И. линий электропередачи и открытых распределительных устройств электрических станций и подстанций подвергаются воздействию атмосферных осадков, которые особенно опасны при сильном загрязнении окружающего воздуха. В таких И. для увеличения напряжения перекрытия (электрического разряда по поверхности) наружная поверхность делается сложной формы, которая удлиняет путь перекрытия. На линиях электропередачи напряжением от 6 до 35 кв применяют так называемые штыревые И. (рис. 1), на линиях более высокого напряжения — гирлянды из подвесных И. (рис. 2), число которых в гирлянде определяется номинальным напряжением линии. В открытых распределительных устройствах для крепления ошиновок или установки аппаратов, находящихся под напряжением, обычно используют опорные изоляторы штыревого типа (рис. 3), которые при очень высоких напряжениях (до 220 кв) собирают в колонки, устанавливая один на другой. Для вывода высокого потенциала через заземлённую поверхность (например, крышку бака трансформатора) служат проходные И. На рис. 4 показан проходной И. на 110—220 кв, фарфоровый корпус которого разделён цилиндрическими барьерами из твёрдого диэлектрика и заполнен трансформаторным маслом, что обеспечивает необходимую электрическую прочность изоляции между токопроводящим стержнем и фланцем. Нижняя часть этого И. находится внутри бака трансформатора, благодаря чему имеет значительно меньшие размеры, чем верхняя, расположенная на открытом воздухе. И. для установок, работающих в закрытых помещениях, изготовляют из бакелита или фарфора, со значительно более простой формой наружной поверхности, например опорный И. фланцевого типа.

Лит.: Изоляторы. М. — Л., 1941; Богородицкий Н. П., Фридберг И. Д., Высокочастотные неорганические диэлектрики, М., 1948; Техника высоких напряжений, под ред. Д. В. Разевига, М. — Л., 1968; Долгинов А. И., Техника высоких напряжений в электроэнергетике, М., 1968.

Д. В. Разевиг.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

• Изолятор (мед.)
• Изоляционизм

Смотреть что такое «Изолятор (электрический)» в других словарях:

• ИЗОЛЯТОР ЭЛЕКТРИЧЕСКИЙ — 1) вещество с очень большим уд. электрич. сопротивлением (диэлектрик). 2) Электротехнич. устройство для изоляции частей электрооборудования, находящихся под разными электрич. потенциалами, и предупреждения КЗ на землю, корпус, сооружение.… …   Большой энциклопедический политехнический словарь

• изолятор электрический — устройство для электрической изоляции и зачастую механической связи частей электрического устройства, находящихся под различными электрическими потенциалами, и для предупреждения короткого замыкания на корпус или заземление. Изоляторы изготовляют …   Энциклопедия техники

• ИЗОЛЯТОР — всякое тело, не проводящее электричества; употребляется дли разобщения проводников, для изоляции. В частности: фарфоровые колпачки, стеклянные ролики, вокруг котор. обматываются и через котор. проходят проволоки телеграфа, телефона и проч. Полный …   Словарь иностранных слов русского языка

• изолятор для вилки — изолятор для штырей изолятор для штыревых контактов изолятор для штыревых контакт деталей [Интент] Тематики соединитель электрический (разъем) Синонимы изолятор для штыревых контакт деталейизолятор для штыревых контактовизолятор для штырей EN… …   Справочник технического переводчика

• изолятор для розетки — изолятор для гнезд изолятор для гнездовых контактов изолятор для гнездовых контакт деталей [Интент] Тематики соединитель электрический (разъем) Синонимы изолятор для гнездизолятор для гнездовых контакт деталейизолятор для гнездовых контактов EN… …   Справочник технического переводчика

• электрический изолятор — электрический изолятор; изолятор Конструкция, предназначенная для изолирования и механического крепления токоведущих частей …   Политехнический терминологический толковый словарь

• изолятор — Изделие, служащее для электрической изоляции и механического крепления частей электрических устройств, находящихся под разными потенциалами [ГОСТ 21962 76] изолятор Электротехническое устройство, предназначенное для электрической изоляции и… …   Справочник технического переводчика

• изолятор (электрического соединителя) оснащенный замковым устройством с принудительным защелкиванием — [Интент] Тематики соединитель электрический (разъем) EN positive latch design …   Справочник технического переводчика

• Электрический изолятор — Электрический изолятор  электротехническое устройство, предназначенное для электрической изоляции и механического крепления электроустановок или их отдельных частей, проводов, шин, воздушных линий связи и проводного вещания, находящихся под… …   Википедия

• Изолятор — В Викисловаре есть статья «изолятор» Изолятор  средство для изоляции (отделения, обособления, отграничения) чего либо от остальной среды. Изоляторами …   Википедия

dic.academic.ru

Электрические изоляторы. Что такое электрические изоляторы?

Электрический изолятор Википедия

Стеклянные изоляторы на ОРУ

Лине́йный изоля́тор — устройство для подвешивания и изоляции проводов и кабелей на опорах воздушной линии электропередачи (ВЛ) или воздушных линий связи (ВЛС).

Классификация[ | код]

Многошейковый изолятор РФО на крюке Линейный штыревой изолятор ШФ-10Г Фарфоровый роликовый изолятор

Электрические изоляторы классифицируются по назначению, конструктивному исполнению, материалу изготовления, техническим характеристикам и условиям эксплуатации.

• Опорный.
  • Для работы в помещениях — с гладкой поверхностью и ребристые.
  • Для работы на открытом воздухе — штыревые, стержневые.
• Проходной.
  • Для работы в помещениях — с токоведущими шинами (токопроводами), без токоведущих шин.
  • Для работы на открытом воздухе — с нормальной и усиленной изоляцией.
• Высоковольтные вводы для работы на открытом воздухе — в герметичном и негерметичном исполнении.
• Линейный для работы на открытом воздухе — штыревой, тарельчатый, стержневой, орешковый, анкерный.
• Защитный — полый изолятор, предназначенный для использования в качестве изолирующей защитной оболочки электротехнического оборудования.
• Такелажный изолятор для установки между работающими на растяжение тросами оттяжек антенных мачт, подвесками контактной сети, проводами антенн.

Электрические изоляторы могут изготавливаться из стекла, фарфора и полимерных материалов. Фарфоровые изоляторы покрываются глазурью для улучшения изолирующих свойств.

По материалу изготовления[ | код]

По материалу изготовления изоляторы подразделяются на фарфоровые, стеклянные и полимерные:

• Фарфоровые изоляторы изготавливают из электротехнического фарфора, покрывают слоем глазури и обжигают в печах.
• Стеклянные изоляторы изготавливают из специального закалённого стекла. Они имеют бо́льшую механическую прочность, меньшие размеры и массу, медленнее подвергаются старению по сравнению с фарфоровыми, но имеют меньшее электрическое сопротивление.
• Полимерные изоляторы изготавливают из специальных пластических масс.
  • предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций.

По способу крепления на опоре[ | код]

По способу крепления на опоре изоляторы подразделяются на штыревые и подвесные:

• Штыревые изоляторы (крепятся на крюках или штырях) применяются на воздушных линиях до 35 кВ
• Подвесные изоляторы (собираются в гирлянду и крепятся специальной арматурой) применяются на ВЛ 35 кВ и выше.
• Линейные опорные изоляторы (крепятся к траверсам или стойкам опор ЛЭП с помощью болтов) применяются на ВЛ до 154 кВ (в отечественной практике — на ВЛ 6-10 кВ).

Обозначения изоляторов[ | код]

Изолятор ШФ 20Г

В обозначение изоляторов входят:

• буквы, которые указывают на их конструкцию: Ш — штыревой, П — подвесной
  • материал: Ф — фарфор, С — стекло, П — полимер
  • назначение: Т — телеграфный, Н — низковольтный, Г — грязестойкий (для подвес

ru-wiki.ru

Изолятор (электрический)

Изолятор электрический, устройство для электрической изоляции и механической связи частей электрического устройства, находящихся под различными электрическими потенциалами. И. состоит из диэлектрика (собственно И.) и деталей для его крепления (арматуры). Наиболее часто И. изготовляют из фарфора и стекла. В радиотехнических устройствах и других высокочастотных установках И. выполняют из стеатита, ультрафарфора и других материалов с малыми диэлектрическими потерями (см. Электроизоляционные материалы). Конструкция и размеры И. определяются прикладываемыми к ним механическими нагрузками, электрическим напряжением установок и условиями их эксплуатации. И. линий электропередачи и открытых распределительных устройств электрических станций и подстанций подвергаются воздействию атмосферных осадков, которые особенно опасны при сильном загрязнении окружающего воздуха. В таких И. для увеличения напряжения перекрытия (электрического разряда по поверхности) наружная поверхность делается сложной формы, которая удлиняет путь перекрытия. На линиях электропередачи напряжением от 6 до 35 кв применяют так называемые штыревые И. (рис. 1), на линиях более высокого напряжения — гирлянды из подвесных И. (рис. 2), число которых в гирлянде определяется номинальным напряжением линии. В открытых распределительных устройствах для крепления ошиновок или установки аппаратов, находящихся под напряжением, обычно используют опорные изоляторы штыревого типа (рис. 3), которые при очень высоких напряжениях (до 220 кв) собирают в колонки, устанавливая один на другой. Для вывода высокого потенциала через заземлённую поверхность (

10i5.ru

Изоляторы



Различают изоляторы следующих видов: опорные, проходные и подвесные. Изоляторы должны отвечать ряду требований, определяющих их электрические и механические характеристики, в соответствии с назначением и номинальным напряжением, а также загрязненностью воздуха в районе установки.

К электрическим характеристикам относятся: номинальное напряжение, пробивное напряжение, разрядные и выдерживаемые напряжения промышленной частоты в сухом состоянии и под дождем, импульсные 50%-ные разрядные напряжения обеих полярностей. Основной механической характеристикой является минимальная разрушающая нагрузка, Н, приложенная к головке изолятора в направлении, перпендикулярном оси, а также жесткость или отношение силы, приложенной к головке изолятора в направлении. перпендикулярном оси, к отклонению головки от вертикали, Н/мм.

Жесткость опорных изоляторов зависит от их конструкции и номинального напряжения. Изоляторы для напряжения до 35 кВ включительно обладают очень большой жесткостью, поскольку высота их относительно мала. Изоляторы для более высоких напряжений имеют большую высоту и меньшую жесткость. Она составляет в зависимости от конструкции от 300 до 2000 Н/мм для изоляторов 110 кВ и 150-200 Н/мм для изоляторов 220 кВ. Это означает, что при КЗ головки изоляторов заметно отклоняются от своего нормального положения под действием электродинамических сил на проводники. Однако изоляторы не разрушаются при условии, что нагрузка на головку не превышает минимальной разрушающей нагрузки.

Опорные изоляторы предназначены для изоляции и крепления шин или токоведущих частей аппаратов на заземленных металлических или бетонных конструкциях, а также для крепления проводов воздушных линий на опорах. Их можно разделить на стержневые и штыревые.

Опорные стержневые изоляторы для внутренней установки

Рис.1. Опорный стержневой изолятор для внутренней установки
серии ИО 10 кВ с квадратным фланцем и колпаком

Опорные стержневые изоляторы для внутренней установки серии ИО изготовляют для номинальных напряжений от 6 до 35 кВ. Они имеют фарфоровое коническое тело с одним небольшим ребром (рис.1). Снизу и сверху предусмотрены металлические детали (армировка) для крепления изолятора на основании и крепления проводника на изоляторе.

Высота фарфорового тела определяется номинальным напряжением. Диаметр тела и вид армировки определяются минимальной разрушающей нагрузкой: чем больше последняя, тем прочнее должен быть укреплен изолятор на основании. Изоляторы, рассчитанные на значительную механическую нагрузку, имеют снизу квадратные фланцы с отверстиями для болтов, а сверху — металлические колпаки с нарезными отверстиями для крепления шинодержателя и проводника. Элементы арматуры охватывают тело изолятора и соединены с фарфором цементным составом.

Изоляторы серии ИО изготовляют с минимальной разрушающей нагрузкой от 3,75 до 30 кН.

Опорные стержневые изоляторы для наружной установки

Рис.2. Опорный стержневой изолятор для наружной установки серии ИОС 110 кВ

Опорные стержневые изоляторы для наружной установки серии ИОС (рис.2) отличаются от изоляторов описанной выше конструкции более развитыми ребрами, благодаря которым увеличивается разрядное напряжение под дождем. Их изготовляют для номинальных напряжений от 10 до 110 кВ. Минимальная разрушающая нагрузка находится в пределах от 3 до 20 кН.

Опорные штыревые изоляторы

Рис.3. Опорный многоэлементный изолятор (мультикон) 245 кВ

Опорные штыревые изоляторы серии ОНШ также предназначены для наружной установки. Они имеют фарфоровое тело с далеко выступающими ребрами (крыльями) для защиты от дождя. Длина пути тока утечки по поверхности диэлектрика значительно больше соответствующего пути тока утечки по изолятору, предназначенному для внутренней установки. Изолятор укрепляется на основании с помощью чугунного штыря с фланцем.

Для крепления токоведущих частей предусмотрен чугунный колпак с нарезными отверстиями. Штыревые изоляторы изготовляют для номинальных напряжений от 10 до 35 кВ и минимальной разрушающей нагрузки от 5 до 20 кН. Изолятор, показанный на рис.3, рассчитан на номинальное напряжение 35 кВ. Штыревые изоляторы 110-220 кВ представляют собой колонки из нескольких изоляторов 35 кВ.

Рис.4. Опорный штыревой изолятор для наружной установки серии ОНШ 35 кВ

В Англии, Франции и других странах строят опорно-штыревые изоляторы (рис.4), составленные из большого числа фарфоровых элементов 2, соединенных между собой цементной связкой 3, получившие название «мультикон». Вверху изолятора крепится колпак 1, а внизу — металлический фланец. Высота изолятора для напряжения 245 кВ составляет 2300 мм. Такие изоляторы, собранные в одиночные колонки, используются в РУ до 765 кВ. Они обладают малой жесткостью и в то же время высокой прочностью на изгиб.

Проходные изоляторы

Проходные изоляторы предназначены для проведения проводника сквозь заземленные кожухи трансформаторов и аппаратов, стены и перекрытия зданий.

Проходные изоляторы для внутренней установки до 35 кВ включительно имеют полый фарфоровый корпус без наполнителя с небольшими ребрами. Для крепления изолятора в стене, перекрытии предусмотрен фланец, а для крепления проводника — металлические колпаки. Длина фарфорового корпуса определяется номинальным напряжением, а диаметр внутренней полости — сечением токоведущих стержней, следовательно, номинальным током.

Рис.5. Проходной изолятор для внутренней установки 10 кВ, 250-630 А

Рис.6. Проходной изолятор для внутренней установки 20 кВ, 8000-12500 А

Изоляторы с номинальным током до 2000 А (рис.5) снабжены алюминиевыми стержнями прямоугольного сечения. Изоляторы с номинальным током свыше 2000 А (рис.6) поставляются без токоведущих стержней. Размеры внутренней полости выбраны здесь достаточными, чтобы пропустить через изолятор шину или пакет шин прямоугольного сечения, а при очень большом токе — трубу круглого сечения.

Фланцы и колпаки, в особенности у изоляторов с большим номинальным током, изготовляют из немагнитных материалов (специальных марок чугуна, а также силумина — сплава на основе алюминия и кремния) во избежание дополнительных потерь мощности от индуктированных токов. У изоляторов, предназначенных для ввода жестких и гибких шин в здания РУ или шкафы КРУ наружной установки, часть фарфорового корпуса, обращенная наружу, имеет развитые ребра (рис.7) для увеличения разрядного напряжения под дождем.

Рис.7. Проходной изолятор наружно-внутренней установки 35 кВ, 400-630 А

Проходные изоляторы 110 кВ и выше в зависимости от назначения получили названия линейных или аппаратных вводов. Кроме фарфоровой они имеют бумажно-масляную изоляцию. На токоведущий стержень наложены слои кабельной бумаги с проводящими прокладками между ними. Размеры слоев бумаги и прокладок выбраны так, чтобы обеспечить равномерное распределение потенциала как вдоль оси, так и в радиальном направлении.

Рис.8. Герметизированный бумажно-масляный ввод 500 кВ с выносным бачком давления

Ввод (рис.8) состоит из следующих частей: металлической соединительной втулки 1, предназначенной для закрепления ввода в кожухе аппарата или в проеме стены, верхней 2 и нижней 3 фарфоровых покрышек, защищающих внутреннюю изоляцию от атмосферной влаги и служащих одновременно резервуаром для масла, заполняющего ввод. Вводы, предназначенные для аппаратов с маслом, имеют укороченную нижнюю часть; это объясняется более высоким разрядным напряжением по поверхности фарфора в масле сравнительно с разрядным напряжением в воздухе.

Вводы обычно герметизированы. Для компенсации температурных изменений в объеме масла предусмотрены компенсаторы давления, встроенные в верхнюю часть ввода или помещенные в особый бачок давления 4, соединенный с вводом гибким трубопроводом. Вводы имеют измерительное устройство, которое служит для контроля давления в системе ввод-бак.

Подвесные изоляторы

Подвесные изоляторы предназначены для крепления многопроволочных проводов к опорам воздушных линий и РУ. Их конструируют так, чтобы они могли противостоять растяжению.

Рис.9. Подвесной тарельчатый изолятор

Тарельчатый изолятор (рис.9) имеет фарфоровый или стеклянный корпус в виде диска с шарообразной головкой. Нижняя поверхность диска выполнена ребристой для увеличения разрядного напряжения под дождем, а верхняя поверхность диска — гладкой, с небольшим уклоном для стекания дождя. Внутри фарфоровой (стеклянной) головки цементом закреплен стальной оцинкованный стержень. Сверху фарфоровую головку охватывает колпак из чугуна с гнездом для введения в него стержня другого изолятора или ушка для крепления гирлянды к опоре. Число изоляторов в гирлянде выбирают в соответствии с номинальным напряжением.

Внутренней и наружной поверхностям фарфоровой головки придана такая форма, чтобы при тяжении провода фарфор испытывал только сжатие (как известно, прочность фарфора при сжатии значительно больше, чем при растяжении). Так обеспечивают высокую механическую прочность тарельчатых изоляторов. Они способны выдерживать тяжения порядка 10⁴-10⁵Н. Механическую прочность подвесных изоляторов характеризуют испытательной нагрузкой, которую изоляторы должны выдерживать в течение 1 ч без повреждений.

Расчетную нагрузку на тарельчатые изоляторы принимают равной половине часовой испытательной.

В местностях, прилегающих к химическим, металлургическим, цементным заводам, воздух содержит значительное количество пыли, серы и других веществ, которые образуют на поверхности изоляторов вредный осадок, снижающий их электрическую прочность. Вблизи моря и соленых озер воздух имеет большую влажность и содержит значительное количество соли, которая также образует вредный осадок.

Нормальные изоляторы, используемые в районах, удаленных от источников загрязнения, имеют отношение длины пути утечки к наибольшему рабочему напряжению около 1,5 см/кВ. Для РУ, подверженных загрязнению, применяют изоляторы особой конструкции или увеличивают число изоляторов в гирляндах. Прибегают также к периодической обмывке или обтирке изоляторов.

Рис.10. Подвесной изолятор для местностей с загрязненным воздухом

Тарельчатые изоляторы, предназначенные для местностей с загрязненным воздухом (рис.10), имеют увеличенную длину пути тока утечки и выполнены так, чтобы поверхность их была в наибольшей мере доступна очищающему действию дождя и ветра.

При одинаковой степени загрязнения и увлажнения разрядные напряжения у изоляторов особой конструкции приблизительно в 1,5 раза выше, чем у изоляторов обычного исполнения.



www.gigavat.com

No related posts.
