Юсб распиновка – Распиновка разъёмов USB 2.0

homius.ru

USB 3.0. Распиновка

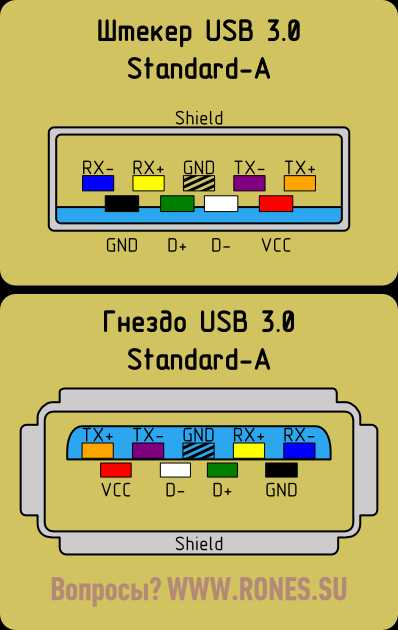

Распиновка коннекторов USB 3.0 типа A

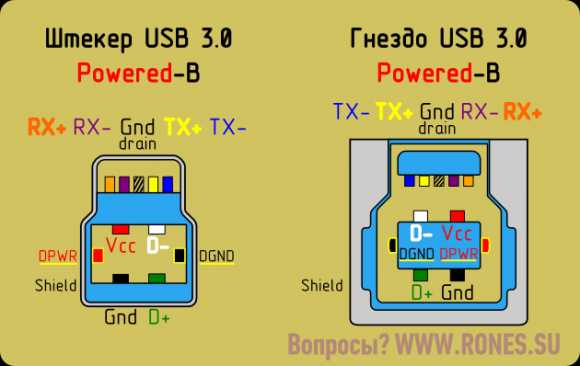

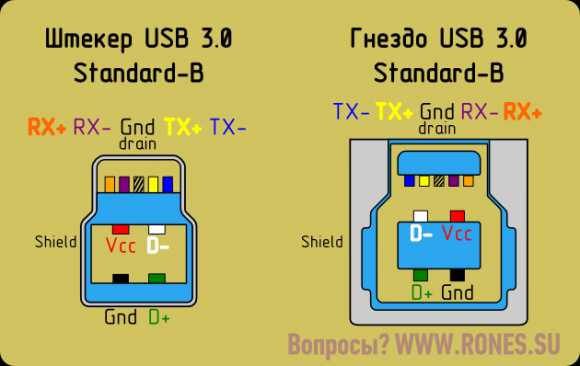

Распиновка коннекторов USB 3.0 типа B

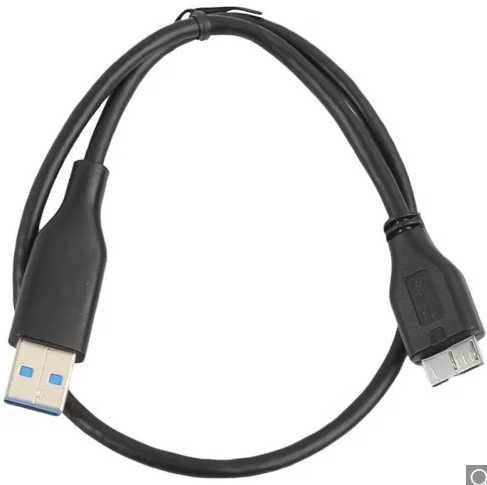

Кабель «USB-A 3.0 to USB-B micro 3.0»

Обратите внимание! У всех коннекторов «USB 3.0 типа B» назначение контактов RX и TX (приём и передача) меняется местами. Таким образом контакты RX разъёма A в кабеле соединены с контактами TX разъёма B. И наоборот — контакты TX (разъём A) соединены с контактами RX (разъём B).

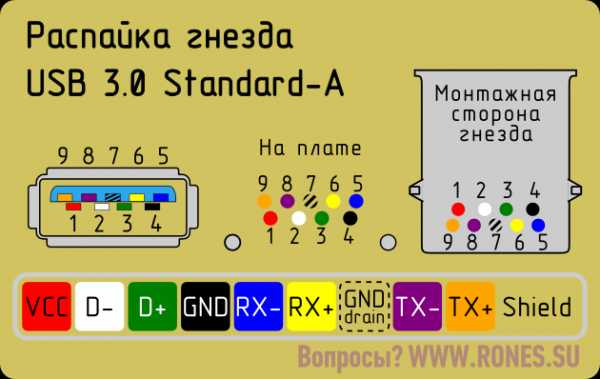

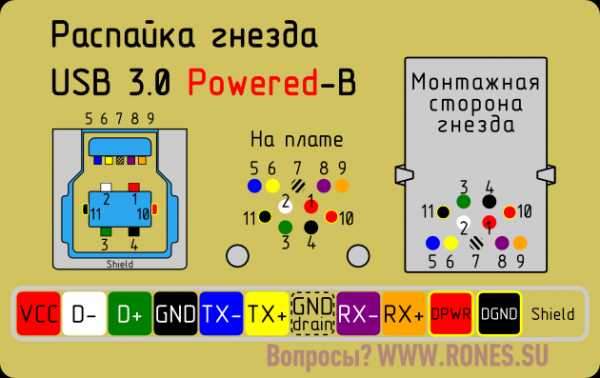

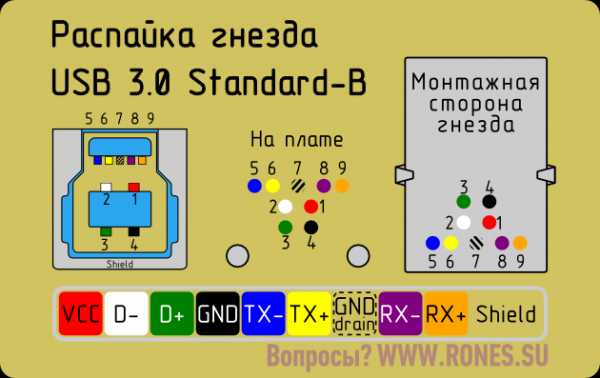

Схемы распайки гнёзд USB 3.0

rones.su

Распиновка USB разъемов. — novoselovvlad.ru

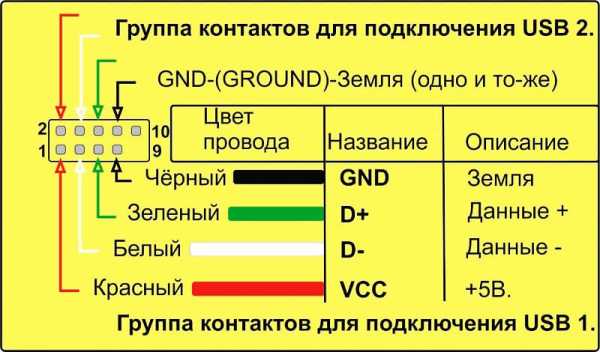

Цветовое обозначение проводов интерфейса USB 2.0

Разъем «Мама» имеет маркировку F(female), а «папа» — М(male)

Male USB 3.0 Standard-A, Female USB 3.0 Standard-A. Стандартные разъемы USB 3.0, сверху «папа», снизу «мама». Используются для подключения периферийных устройств как USB 3.0, так и USB 2.0, USB 1.1, USB 1.0.

Male USB 2.0 Standard-A, Female USB 2.0 Standard-A. Стандартные разъемы USB 2.0, сверху «папа», снизу «мама». Используются для подключения периферийных устройств как USB 2.0, так и USB 1.1, USB 1.0.

OTG USB 2.0 A Female/micro-B Male. Используется в основном для подключения к телефону или планшету флешек и принтеров.

Data Cable USB 2.0 A Male/ micro-B Male Используется для подключения телефона или планшета к компьютеру. Зарядных устройств.

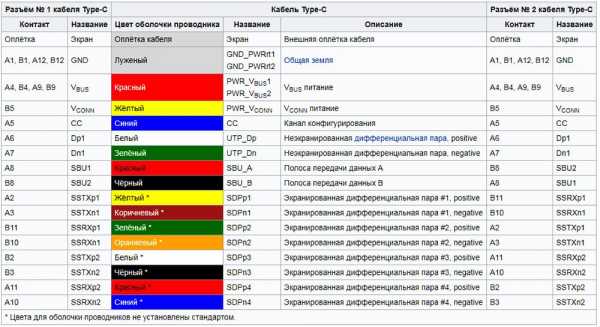

Распиновка USB type-C Female (мама сверху) и USB type-C Male (папа снизу).

SAMSUNG Galaxy Tab
Data-cable/USB 2.0 A Male
распиновка.

SAMSUNG Galaxy Tab
OTG-host\USB 2.0 A Female распиновка.

novoselovvlad.ru

Распиновка USB по цветам — 3 вида интерфейса, распайка и схемы

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.
Также USB делят на 2 типа:

• А — подключается в гнездо «маму» на компьютере или хабе;
• Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

• Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
• Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
• Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у флешки ADATA — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели  еще быстрее — 3.1.

Читайте также: Рейтинг мониторов для дизайнеров и фотографов — 10 моделей для работы с фото

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.
У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

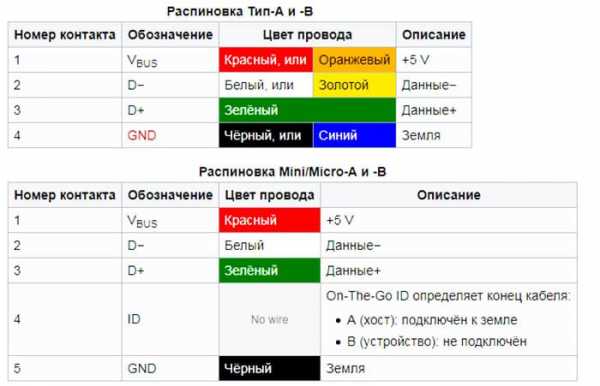

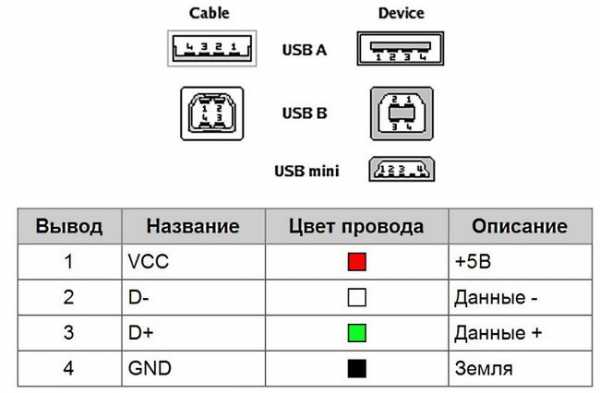

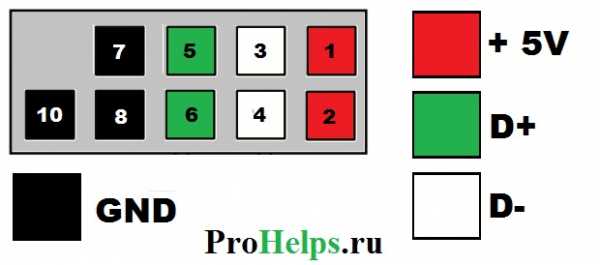

Распайка USB 2.0

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Интересно: Как подключить видеокарту к компьютеру: инструкция для чайников в 3 разделах

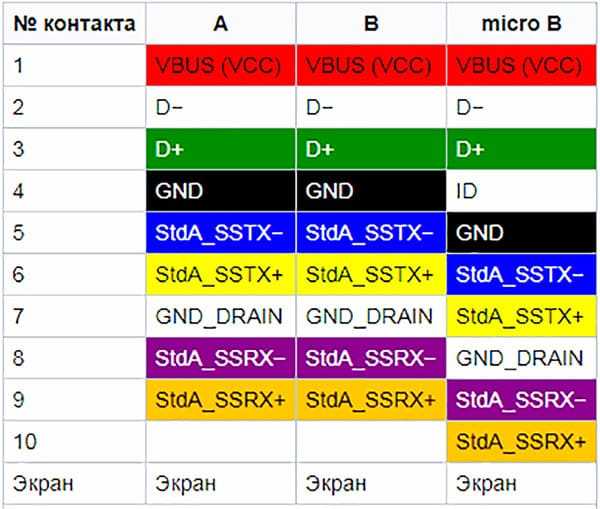

USB 3.0

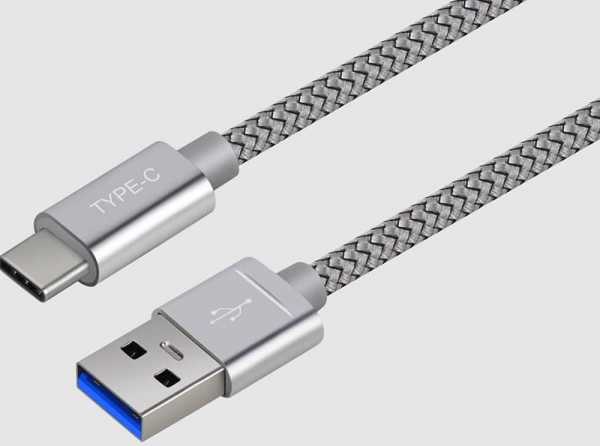

В 3й ветви (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Смотрите также: 10 лучших облачных сервисов хранения информации

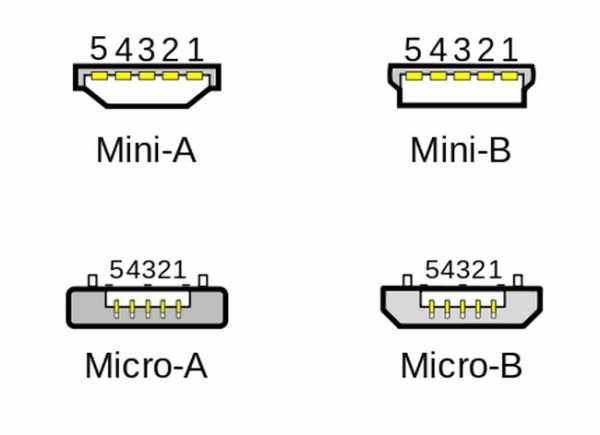

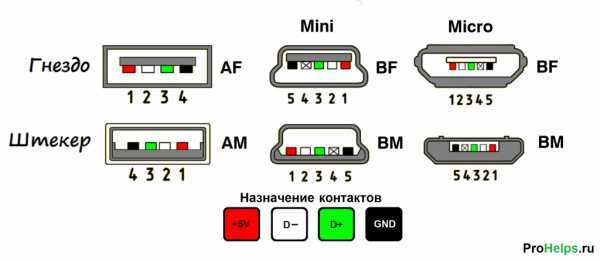

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — стандарт для большинства гаджетов. Они отличаются миниатюрными габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют одинаковую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов выглядит следующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).

Дополнительный коннектор для экранирования встречается не везде, и потому не имеет номера.

Примечание: контакт №4 в В типе не задействуют.

Полезно: Как можно соединить системный блок и телевизор — 6 вариантов подключения

Вывод и советы

Цветовая схема распайки позволяет решать задачи, которые связаны с ремонтом, быстрее, поскольку дает возможность быстро понять, какой провод за что отвечает. Она также позволяет на глаз определить, что перед пользователем: 2.0 или 3.0. Поскольку у более новых видов интерфейса растет и пропускная способность, стоит отдавать предпочтение именно им: стоят такие кабели не намного дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта между поколениями нет: более скоростные модели работают с более медленными. Но стоит учитывать, что при подключении смартфона на 3.0 к компьютеру, в котором стоит 2.0, инфо будет передаваться с быстротой, присущей старой версии.


www.moyo.ua

Распиновка USB разъёма | Мастер Винтик. Всё своими руками!

Распайка Micro USB разъема на планшете (телефоне, ноутбуке)

В этой статье мы рассмотрим варианты распиновок USB разъёмов.

Распиновка 5-х пинового разъёма

Micro USB разъем содержит пять контактов:

1 контакт: +5 Вольт питания зарядки

2 контакт: прием сигнала (D-)

3 контакт: передача сигнала (D+)

4 контакт: не задействован. Только при подключения OTG кабеля, замыкает на корпус, что обеспечивает поиск и установку нового устройства.

5 контакт: общий (минус)

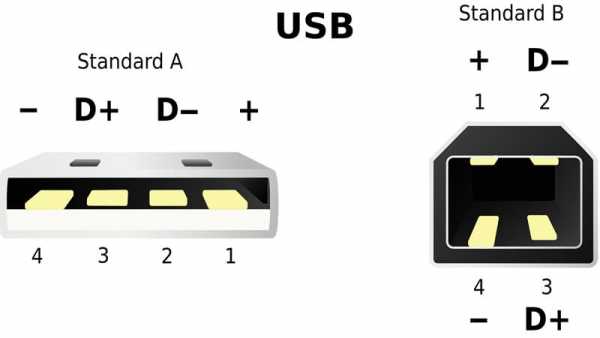

Распиновка 4-х пинового разъёма USB

Распиновка USB 3.0 стандарта А и В

Рассматриваемый выше стандарт USB 2.0 обеспечивает максимальную скорость передачи сигнала до 480 Мегабит в секунду, а стандарт USB 3.0 позволяет передавать данные со скоростью до 5 Гигабит в секунду. Скорость стандарта USB 3.0 в десять раз быстрее, чем USB 2.0.

Также добавлено ещё четыре контакта, которые предназначены для организации высокой скорости, быстрой зарядки и других преимуществ с силой тока до 1 Ампер!

Но для поддержки старых устройств новый разъём USB 3.0 имеет всё те же четыре контакта.  Пару для приема и передачи данных и вторую для питания. См. фото ниже.

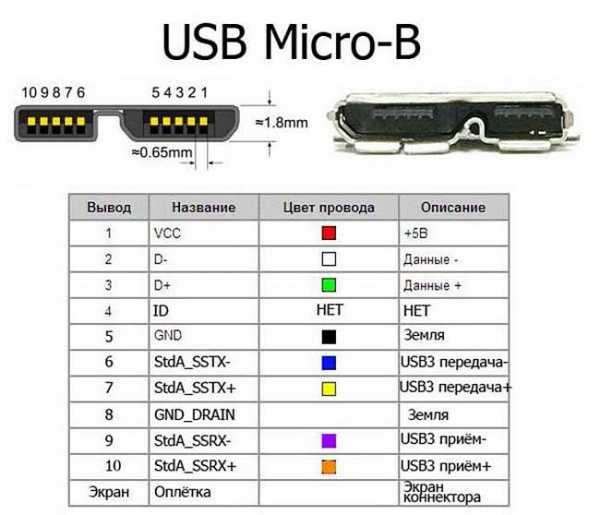

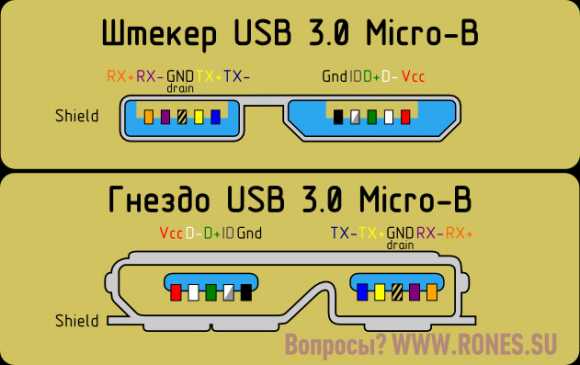

Распиновка  микро-USB 3.0

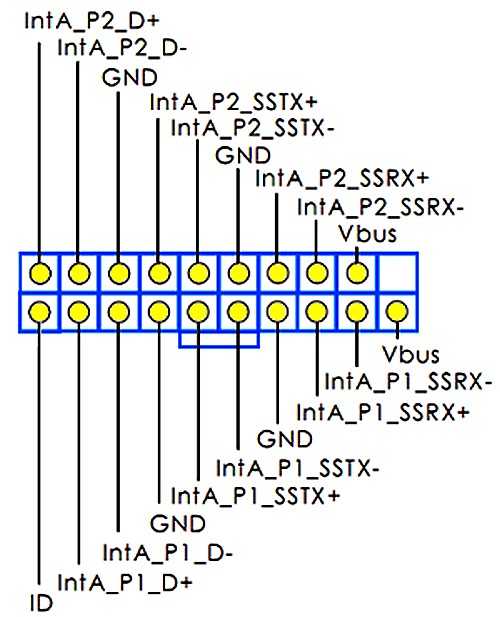

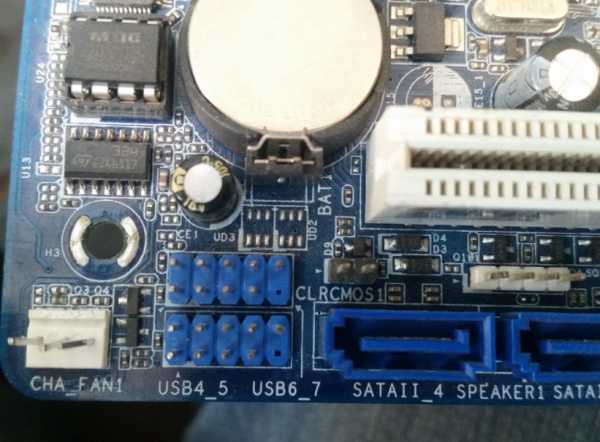

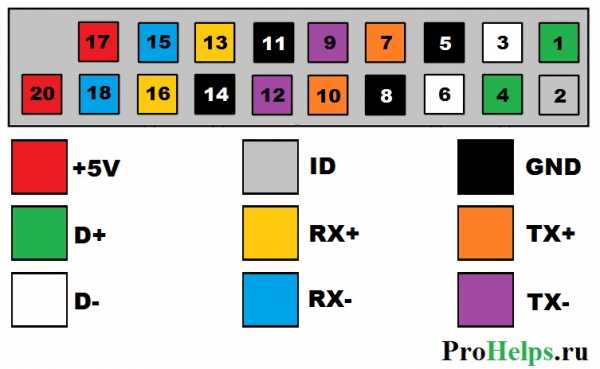

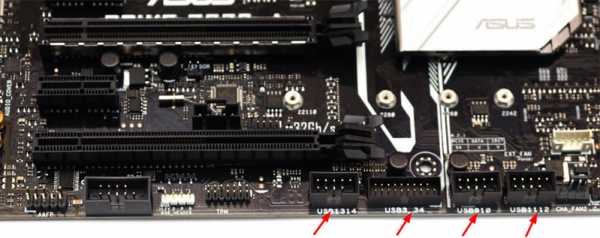

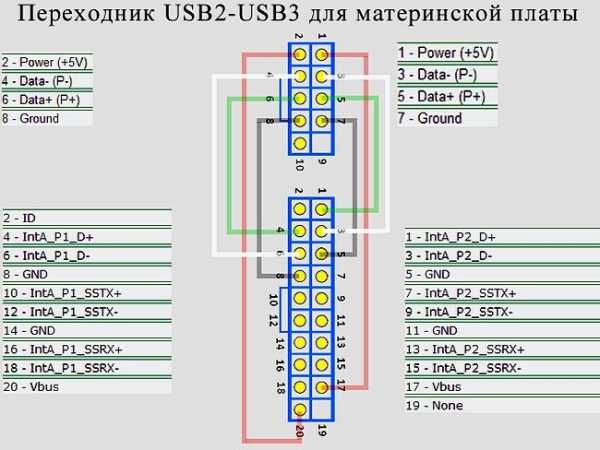

Распиновка USB 3.0 на материнской плате

Используется для соединения с разъёмом на передней панели компьютера.

О том, как перепаять самому разъём USB, а также возможные неисправности и способы их устранения можете посмотреть в этой статье.
