Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Когда заходит речь про кабель ВВГ, технические характеристики могут в значительной степени варьироваться в зависимости от того, какого типа данный провод, какую он имеет маркировку, какое количество жил в него входит и иных параметров. Тем не менее, можно выделить ряд ключевых характеристик, что в той или иной степени относятся к каждому из силовых кабелей подобного типа.

Кабель ВВГ изготовляется по ГОСТ 16442-80.Код ОКП 352100.

Описание и техническая документация

Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм² в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм² в одножильном кабеле, 95 мм² в двух-, четырёх- жильном и до 50 мм² в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм² приведены ниже.

Основные жилы	1,5	2,5	4	6	10	16	25	35	50
Нулевая жила	1,5	1,5	2,5	4	6	10	16	16	25
Жила заземления	1,0	1,5	2,5	2,5	4	6	10	16	16

Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).

Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм² диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм² на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.

Напряжение кабеля, кв	Номинальное сечение жил, мм	Номинальная толщина изоляции, мм	Минимальная толщина изоляции,мм
0,66	1 — 2,5	0,6	0,44
	4 и 6	0,7	0,53
	10 и 16	0,9	0,71
	25 и 35	1,1	0,89
	50		1,07
1-2,5	0,8	0,62	1,3
	4-16	1,0	0,8
	25 и 35	1,2	0,98
	50	1,4	1,16

Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.

Диаметр под оболочкой, мм	Номинальная толщина изоляции, мм	Минимальная толщина изоляции,мм
До 6	1,2	0,92
6 – 15	1,5	1,18
15 – 20	1,7	1,35
20 – 30	1,9	1,52
30 – 40	2,1	1,69

Длительно-допустимый ток ВВГ

Длительно-допустимый ток, который поддерживает данный кабель, варьируется от количества жил, от их сечения, а также от того, где пролегает электропровод – в земле или на воздухе. Минимальный ток равен 19 А, в любом случае, лучше уточнить спецификации конкретного кабеля, что вы приобретаете. Допустимые токи нагрузки для электропровода сечением до 50мм

2, проложенных на воздухе, указаны в таблице.

Номинальное сечение жил, мм2	Допустимый ток нагрузки, А
Номинальное сечение жил, мм2	С двумя основными жилами	С тремя основными жилами	С четырьмя основными жилами
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	166	141	131
50	208	177	165

Номинальный ток, при этом, может быть 0,66 или 1 киловатт, а его частота равняется 50 герц. Мощность при минимальной площади сечения кабеля достигает 3,5 кВт. Что касается сопротивления, то оно варьируется от площади сечения жил. Когда оно равно 1,5 мм2, то сопротивление равно 12 МОм/км, когда оно менее 4 мм2 – 10 МОм/км, когда равно 5 мм2 – 9 МОм/км, а от 10 до 240 мм2 данный показатель равняется 7 МОм/км. Принято брать в расчёт сопротивление при температуре, равной +20 градусов Цельсия.

Технические характеристики силового кабеля ВВГ

Электрическое сопротивление токопроводящих жил кабеля до 50 мм² на постоянном токе должно быть не более указанного в таблице.

Номинальное сечение,мм ²	1,5	2,5	4	6	10	16	25	35	50
Сопротивление жилы, Ом/км	12,1	7,41	4,61	3,08	1,83	1,15	0,727	0,524	0,387

Электрическое сопротивление изоляции на 1 км длины при температуре 20 ⁰С составляет не менее 7 – 12 МОм в зависимости от сечения жил.

Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.

Условия хранения силового кабеля

Провода хранятся под навесами, либо в помещениях закрытого типа. Также разрешено хранение кабеля на барабанах на открытых площадках в обшитом виде. При этом изменяется срок хранения: в помещениях закрытого типа срок хранения составит 10 лет, под навесом на открытом воздухе — 5 лет, на барабанах на открытых площадках — всего 2 года.

Масса и габариты: основные параметры

Примерные наружные размеры и массы отдельных кабелей сечением до 50 мм² для целей упаковки и транспортировки приведены в таблице ниже. В зависимости от производителя указанные цифры могут варьироваться с 10% отклонением.

Сечение кабеля	Значение наружного размера для целей упаковки и транспортировки, мм	Значение массы для целей упаковки и транспортировки, кг/км
Плоские кабели	(а х в)
2х1,5	5 х 7,5	70
2х2,5	5,5 х 8	90
2х4	6 х 9,5	140
2х6	7 х 10,5	180
3х1,5	5 х 9,5	95
3х2,5	5,5 х 11	135
3х4	6 х 13	200
Кабели со скрученными жилами	Диаметр
3х1,5	8	90
3х2,5	9,5	135
3х4	11	200
3х6	12	260
3х10	14,5	410
3х16	17	590
3х25	20,5	810
3х35	23	1300
3х50	27	1700
3х4+1х2,5	12	230
3х6+1х4	14	310
3х10+1х6	16	480
3х16+1х10	19	650
4х1,5	8,5	110
4х2,5	10	170
4х4	12	240
4х6	13	320
4х10	16	510
4х16	19	750
4х25	23	1150
4х35	26	1550
4х50	31	2200
5х1,5	9,5	135
5х2,5	11	205
5х4	13	300
5х6	14	405
5х10	17,5	630
5х16	21	950
5х25	26	1450
5х35	29	1900
5х50	35	2700

Температурный режим и условия эксплуатации

Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С. Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля. Срок службы — 30 лет.

Смотрите также:

kabel-vvg.ru

расшифровка, технические характеристики и способы прокладки

Для построения электрических сетей внутри и снаружи зданий можно использовать применять кабель ВВГ – стандартного типа или любых других модификаций. Данное изделие идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Востребованность и распространенность ВВГ связаны с огромным разнообразием видов и возможностей его применения.

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

ВВГ не предназначен для прокладки под землей: из-за отсутствия брони уже спустя несколько месяцев изделие выйдет из строя. При сильном желании сделать это потребуется качественная гофрированная труба или монтаж кабельной канализации.

Сфера использования провода зависит от конкретной модификации, которая указывает на материал изготовления токоведущих жил, изоляционного слоя и наружной оболочки.

к содержанию ↑

Расшифровка и виды

Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.

к содержанию ↑

Модификации оболочки

ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.

Подробнее о популярных модификациях ВВГ:

ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».

к содержанию ↑

Число токоведущих жил и их форма

Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.

Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.

к содержанию ↑

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
изоляция из ПВХ, не поддерживающего горение;
скрутка из двух-пяти жил;
заполнение в виде негорючего поливинилхлоридного пластиката;
ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
двухжильные кабели выпускаются с проводниками одинакового сечения;
если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Выбор между ВВГнг и ВВГнг LS зависит от конкретного места прокладки и условий эксплуатации. Если риск возгорания достаточно высок, то в идеале нужно отдать предпочтение модификации кабеля негорючего типа с минимальным выделением дыма, газа и токсичных веществ (на что указывают латинские буквы LS).

к содержанию ↑

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

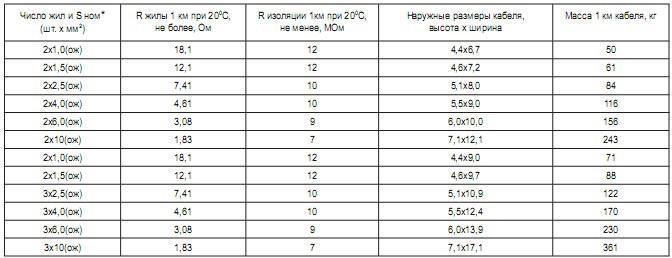

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

к содержанию ↑

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

к содержанию ↑

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

эксплуатационный срок – до 30 лет;
максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

к содержанию ↑

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
Сечение жилы, кв. мм	одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

к содержанию ↑

Способы прокладки кабеля

Фактически любой кабель может прокладываться двумя способами – открытым и скрытым. Но существуют более специфичные разновидности монтажа, включая формирование воздушных и подземных ЛЭП.

Открытое положение

В соответствии с технико-эксплуатационными характеристиками, заявленными в техническом паспорте кабеля, открытая прокладка возможна на сооружениях и поверхностях, изготовленных из негорючих или трудногорючих материалов. К ним относятся бетон, штукатурка, кирпич, гипсовые изделия и т. д.

Открытый монтаж допустим на подвесных сооружениях при использовании специального троса (по воздуху). Важно грамотно подобрать стальной прут, который исключит провисания, растяжение и другие последствия механического воздействия и нагрузки на кабель своим весом.

Если кабель может быть поврежден при механическом воздействии, то понадобится дополнительная защита. В случае прокладки открытым методом по деревянной конструкции, не поддерживающей горения, следует использовать специальные гофрированные трубы, металлические рукава, кабель-каналы, лотки.

к содержанию ↑

Скрытый вариант

Данный метод монтажа линий электрической передачи наиболее распространен в жилых комнатах. ВВГ может прокладываться в пустотах стен, прятаться под штукатуркой и другими отделочными материалами. При этом желательно подбирать те из них, которые не поддерживают горения.

Поскольку угроза механических повреждений при скрытой прокладке минимальна, поэтому использование дополнительной защиты не требуется. Исключение из правил – монтаж провода в пустотах стен в деревянных домах. В таком случае понадобятся гофрированные трубы и другие негорючие защитные изделия. Для организации скрытой проводки нужно ориентироваться на нормативные документы и ГОСТ, в которых четко прописаны правила монтажа ВВГнг-кабеля.

к содержанию ↑

Расположение под землёй

Без специальных защитных компонентов прокладка ВВГ-кабеля под землей недопустима. Это связано с тем, что конструкция провода не подразумевает использование вспомогательных средств в виде брони. Поэтому, если нет альтернативных вариантов прокладки, придется применять герметичные коробы, сформировав конструкции и эстакады. Для повышения безопасности можно построить тоннели и кабельные канализации.

к содержанию ↑

Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

В таблице ниже представлено сравнение технико-эксплуатационных характеристик основных разновидностей кабеля ВВГ:

Сравниваемый параметр	ВВГ	ВВГнг	ВВГнг-LS
Допустимое напряжение, В	660	660	1000
Частота, Гц	50	50	50
Число токоведущих жил	1-5	1-5	1-5
Сечение жил, кв. мм	1,5-240	1,5-240	1,5-240
Срок эксплуатации	10 лет – в закрытой комнате, 5 лет – на улице под навесом	30	30
Заполнение	отсутствует	отсутствует	пластикат
Не распространяет огонь	одиночный монтаж	одиночная или групповая прокладка	одиночная или групповая прокладка
Возможность эксплуатации в сложных условиях	допустима	допустима	допустима

Подводя итог, отметим, что медный провод ВВГнг-LS – лучший вариант для эксплуатации в жилых помещениях или офисах, где постоянно трудятся люди. Модификация ВВГнг, хоть и отвечает многим требованиям пожарной безопасности (в том числе не распространяет огонь при групповом монтаже), но в идеале должна использоваться лишь при наружной установке или в стационарном оборудовании, расположенном за пределами зданий. Это касается даже промышленных объектов. Стандартный ВВГ выделяет много дыма и токсичных веществ, что будет фатальным для человека и изготавливаемой продукции.

Кабель ВВГ: расшифровка, технические характеристики и способы прокладки

220.guru

Технические характеристики и условия эксплуатации кабеля ВВГ

Кабели маркировки ВВГ целиком и заслуженно обеспечивают работу как бытовой техники, так и значительной части оборудования торговых предприятий, предприятий обслуживания, ведь в большинстве случаев такие объекты рассчитаны на потребление переменного тока напряжением до 1 кВ.

Сегодня, кабельная продукция марки ВВГ используется как для прокладки наружных, так и скрытых линий электросетей внутри помещений, но при этом, чаще всего при выборе данного вида проводника, потребители обращают на один параметр – сечение токопроводящей жилы, не упуская другие характеристики кабеля.

Технические характеристики кабеля ВВГ:

Номинальное напряжение, выдерживаемое кабелем – 660 В, 1000 В.
Температурный диапазон эксплуатации от – 50 до 50 градусов Цельсия.
Относительная влажность воздуха 98% при + 35 градусах Цельсия.
Минимально допустимая температура укладки без предварительного прогрева строительной длины -15 градусов Цельсия.
В режиме перегрузки температура токопроводящих медных жил может составлять – 95 градусов Цельсия.
Предельная длительная температура жил провода 70 градусов Цельсия.
При коротком замыкании температура токопроводящих жил может повыситься до – 350 градусов Цельсия, при этом изоляция не будет обугливаться и возгорание не произойдет.
Наибольшая температура нагрева нитей во время короткого замыкания 160 градусов Цельсия, 140 градусов для кабеля с жилами площадью сечения более 300 кв. мм.
Наименьший допустимый радиус изгиба проводника при прокладке в нормальных температурных условиях – 10 диаметров его поперечного сечения.
Нормативный срок эксплуатации – 30 лет.

Описание и техническая документация

Основным документом, определяющим технические параметры и условия производства кабельной и проводниковой продукции подобного класса, является российский стандарт 2010 года ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..». Данный норматив содержит все общие требования к изделиям такого типа, а именно, на проводниковую кабельную продукцию, применяемую для напряжения 0,66; 1,0 и 3 кВ.

Этот государственный стандарт нормирует и единую систему маркировки данного вида кабельной продукции. Особо следует отметить, что технические условия ТУ заводов производителей кабельно-проводниковой продукции разрабатываются уже на основании данного ГОСТ. Кроме этого, любая выпускаемая предприятиями продукция подлежит обязательной сертификации, это еще одно из требований данного ГОСТ.

Одним из главных параметров силовых питающих кабелей согласно ГОСТ 53769 – 2010 является степень его пожарной безопасности, а именно, условия прокладки, температурного режима эксплуатации, необходимые меры пожарной защиты.

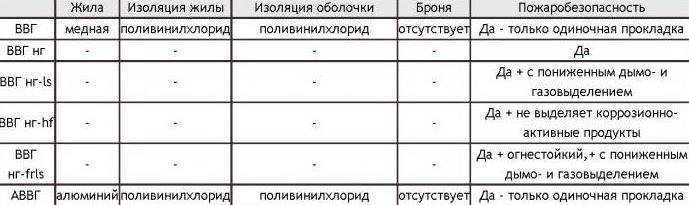

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:
- «П» – полимерная изоляция;
- «Пв» – изоляция из полиэтилена;
- «В» – поливинилхлоридная изоляция жил;
Третья буква говорит о наружной изоляции проводника:
- «В» – поливинилхлоридная наружная изоляция;
- «Шв» – кабель имеет защитный шланг;
- «Шп» – материал шланга наружной оболочки полиэтилен;
- «П» – полимерная наружная оболочка;
Четвертый знак обозначает наличие бронированной оплетки:
- «Б» – кабель бронированный, имеет защитную бронированную оплетку;
- «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
- отсутствие знака говорит о материале, не поддерживающем горение;
- «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
- «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
- «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
- «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

«О» – говорит о однопроволочной жиле;
«М» – указывает на многопроволочные жилы;
«С» – жилы кабеля имеют вид секторов;
«К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

Длительно-допустимый ток ВВГ

Расчет токовых нагрузок на проводники типа ВВГ берется из расчета при переменном напряжении 660 в и 1000 в, и при применении в сетях с постоянным током для напряжения 1500 в и 2400 в соответственно.

Допустимый длительный ток А для проводов с поливинилхлоридной изоляцией зависит от того в каком исполнении выполнен провод – 2, 3, 4 или 5-жильного, и как предусмотрена прокладка кабеля:

Сечение токопроводящей жилы, мм2	Для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250

Условия хранения, масса и габариты

Условия хранения провода ВВГ соответствуют условиям кабельной продукции:

Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.

Масса и габариты проводов ВВГ зависят от сечения и числа токопроводящих жил. Основные параметры приведены в таблице:

Число жил ВВГ, мм2	Число жил ВВГнг, мм2	Диаметр, мм	Масса кг/км
1х1,5	1х1,5	5,0	39,0
1х2,5	1х2,5	5,4	50,0
1х4	1х4	6,0	70,0
1х6	1х6	6,5	91,0
1х10	1х10	7,8	140,0
1х16	1х16	9,9	224,0
1х25	1х25	11,0	321,0
1х35	1х35	12,0	418,0
1х50	1х50	13,5	550,0
1х70	1х70	15,2	765
1х95	1х95	17,3	1028
1х120	1х120	19,2	1279
1х150	1х150	22,2	1595
1х185	1х185	24,7	1993
1х240	1х240	27,7	2573
1х300	1х300	31,0	3218
2х1,5	2х1,5	7,1	60,0
2х2,5	2х2,5	7,9	81,0
2х4	2х4	9,8	136,0
2х6	2х6	10,8	178,0
2х10	2х10	13,2	272,0
3х1,5	3х1,5	7,5	89,0
3х2,5	3х2,5	8,9	121,0
3х4	3х4	10,3	174,0
3х6	3х6	11,4	236,0
3х10	3х10	14,0	373,0
3х16	3х16	15,8	564,0
3х25	3х25	19,5	876,0
3х35	3х35	21,6	1159,0
3х50	3х50	25,2	1556,0
4х1,5	4х1,5	8,1	106,0
4х2,5	4х2,5	9,6	160,0
4х4	4х4	11,2	233,0
4х6	4х6	12,4	316,0
4х10	4х10	15,3	499,0
4х16	4х16	17,4	731,0
4х25	4х25	21,5	1138,0
4х35	4х35	24,3	1534,0
4х50	4х50	27,8	2045,0
5х1,5	5х1,5	9,4	139,0
5х2,5	5х2,5	10,4	192,0
5х4	5х4	12,3	288,0
5х6	5х6	13,6	393,0
5х10	5х10	16,8	624,0
5х16	5х16	19,5	939,0
5х25	5х25	24,1	1456,0
5х35	5х35	27,5	1965,0

Температурный режим и условия эксплуатации

Технические характеристики эксплуатации данного вида проводов зависят от многих факторов, в том числе и от температуры и условий эксплуатации кабелей:

Согласно нормативной документации, оптимальным режимом работы кабеля является температура, при которой жилы нагреваются не более чем до +50 градусов, а кратковременная повышенная температура проводников до +70 градусов не влечет за собой уменьшения эксплуатационных качеств.
Температура нагрева кабеля во время испытания его характеристик «на отказ», позволяет констатировать, что все нити должны выдерживать короткое замыкание длительностью непрерывно до 4 секунд, а нагрев непосредственно жил при этом может достигать +160 градусов Цельсия.
Кроме этого, кабели испытываются и при введении чрезвычайного режима, во время которого работа под нагрузкой в течение 8 часов за непрерывный промежуток 24 часа или 1000 часов за весь срок службы жила может нагреваться до 80 градусов Цельсия.
Результаты термических испытаний показывают, что ПВХ внешнее покрытие и внутренняя изоляционная оболочка токопроводящих жил не теряет формы при повышении температуры до 80 градусов.
Разрушение наружной оболочки и внутренней изоляции не должно происходить при скачке температуры до 150 градусов на протяжении 60 минут.
Нормальными температурными параметрами работы этого вида проводника являются температура воздуха от -50 до +50 градусов Цельсия.
Влажность окружающего воздуха при этом может достигать 98%, при температуре 35 градусов.

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Обзор производителей

Завод «Энергокабель»

Из города Электроугли, производит продукцию различного назначения, в том числе и силовые кабели типа ВВГ. Основанное в 2000 году производство позволяет на самом современном уровне выпускать продукцию отличного качества. Основное направление – силовые, негорючие, имеющие изоляцию и внешнюю оболочку из полимерных композитов кабели, рассчитанные на напряжение 0,66 и 1 кВ.

Цена на кабели ВВГ:

марка 2х1.5(П) – 11,24 руб;
марка 2х2.5(П) – 18,44 руб;
марка 2х4.0(П) – 28,72 руб;
марка 2х6.0 – 41,97 руб;

ЗАО «Кабельный завод «Кавказкабель ТМ»

С 2004 года является продолжателем традиций торговой марки «Кавказкабель», выпускающей продукцию с 1958 года. Основные образцы продукции провода и силовые кабели для различных направление использования – силовые, корабельные, для насосов и сигнализации.

Производственное объединение ООО «Рыбинсккабель»

Город Рыбинск. С момента основания завода – 1949 года выпускает весь ассортимент кабельной продукции и проводов для электротехнической промышленности. Но основное направление – это провода для различных электрических машин и приборов. Стоит отметить, что данное предприятие представляет наибольшую палитру продукции марки ВВГ, как в наименованиях, так и размерных длинах.

Цены на трехжильные проводники:

3х1.5(П/кр) – 16,76-16,97 руб;
3х2.5(П/кр) – 27,57-28,02 руб;
3х4.0(П/кр) – 42,82-43,56 руб;
3х6.0(П/кр) – 62,70-63,92 руб;

ОАО «ПОДОЛЬСККАБЕЛЬ»

Лидер предприятий кабельной промышленности в Московской области. Завод занимает первое место среди предприятий машиностроения московского региона. «Подольсккабель» – предприятие, динамично развивающее свое производство на основе внедрения новых высокотехнологичных производств.

Четырехжильные провода реализуются в ценах:

4х1.5 – 22,34 руб ;
4х2.5 – 37,05 руб;
4х4.0 – 58,26 руб;
4х6.0 – 85,41 руб;
4х6.0 – 85,41 руб;
4х10.0 – 159,03 руб;
4х16.0 – 255,43 руб;

«Амурский кабельный завод»

Это единственный завод, выпускающий кабельно-проводниковую продукцию на Дальнем Востоке, основное направление выпуск высокотехнологичных силовых кабелей для различных отраслей промышленности как в России, так и за ее пределами. Всего в арсенале завода около 8000 макроразмеров, при этом все производимые товары сертифицированы как для отечественного рынка, так и для поставок за рубеж.

Многожильные провода ВВГ в 5-жильном исполнении:

5х1.5 – 27,75 руб ;
5х2.5 – 47,39 руб ;
5х4.0 – 72,40 руб ;
5х6.0 – 106,27 руб ;
5х10.0 – 198,94 руб ;
ввг 5х16.0 – 318,10 руб ;

slarkenergy.ru

виды и характеристики, преимущества и алгоритм выбора качественного изделия

Очень часто возникает необходимость подключения электрооборудования до 1000 В к источнику питания при помощи силового кабеля. Для этой цели подойдет силовой кабель типа ВВГнг, который является оптимальным изделием для прокладки линий электропитания. Для его применения следует ознакомиться с конструкцией, техническими характеристиками, а правила его тестирования помогут выбрать качественное изделие.

Общие сведения

Кабель ВВГнг является разновидностью ВВГ, который предназначен для проводки внутри и снаружи помещений. Он покрыт надежной оболочкой, состоит из медных жил. Каждая из них имеет изоляционное покрытие. Основное отличие от ВВГ — обработка специальным раствором, который не воспламеняется. Об этом свойстве свидетельствует индекс «нг». Обычный кабель ВВГ обладает обычной поливинилхлоридной изоляцией, которая не обладает огнезащитными свойствами.

Аббревиатура и виды

Некоторую информацию о кабеле можно узнать по аббревиатуре. Жилы бывают медными и алюминиевыми. Литера «А» свидетельствует о том, что жила алюминиевая. Если она медная, то в аббревиатуре эта литера не указывается. Все остальные модели обладают медными жилами. Буква «В» указывает на материал изоляционного покрытия. Из аббревиатуры «ВВГнг» следует, что эта кабельная продукция имеет двойное виниловое изоляционное покрытие. «Г» свидетельствует об отсутствии брони. Индекс «нг» указывается на обработку специальным химическим соединением, которое не горит.

ВВГгн является гибким кабелем с двойным виниловым покрытием, который защищен от возгораний, но не защищен от внешних механических воздействий, поскольку не является бронированным. Броня состоит из специальной стали, которая защищает кабель от разных механических воздействий. Существует несколько видов ВВГ, которые отличаются техническими характеристиками:

ВВГ.
ВВГнг.
ВВГнг-ls.
ВВГнг-frls.
ВВГ-П.
ВВГнг-П.
ВВГнг-Пls.
ВВГ-Э.

Первая модель является базовой, которая при совместной укладке с другими моделями кабелей может воспламеняться. Внешняя оболочка ВВГнг обработана галогеновыми химическими растворами, которые препятствуют возгоранию. Третий вид оснащен внешней изоляционной оболочкой, состоящей из безгалогенового поливинилхлорида. Провод используется в местах, которые подвержены высокой вероятности возгорания. Индекс «ls» (low smoke) расшифровывается как «минимум дыма».

ВВГнг-frls, ВВГнг-П и ВВГнг-Пls тоже имеют специальную обработанную изоляцию и обладают противопожарными свойствами. Кроме того, происходит незначительное количество выделения дыма при их тлении. Индекс «П» указывает на плоскую форму кабеля, «К» — круглая форма, а во всех остальных случаях он имеет форму сегмента. ВВГ-Э является экранированным ВВГ-кабелем. Существуют также и модификации, которые также обработаны защитной жидкостью от возгораний.

Форма, сечение и изоляция

Жила является основной составляющей токопроводящего изделия. ВВГнг может содержать разное количество жил, количество которых находится в диапазоне от одной до пяти о чем свидетельствует его маркировка. Например, в многожильном ВВГнг 3х2,5 количество медных жил равно три. По структуре каждая из них состоит из одной или нескольких медных проволок. Определить структуру жилы можно по маркировке, поскольку если есть литера «О», она является цельной, а не многожильной. Для многожильных типов применяется литера «М». Провода ВВГнг классифицируются по тому, как уложены жилы, следующим образом:

Круглые.
Секторальные.
Плоские.

Первый тип содержит жилы, обладающих небольшим сечением и маркируются литерой «К». Секторальный (сегментный) тип жил представляет часть сектора круга, в который укладываются медные проволоки. Он маркируется буквой «С». В кабелях с плоскими жилами медные проводники укладываются вдоль одной плоскости.

Площадь поперечного сечения — параметр кабельной продукции ВВГнг, который находится в диапазоне от 1,5 кв. мм. до 50 кв. мм. Он влияет на электропроводимость, или сопротивление, изделия. Его можно узнать из маркировки. Например, ВВГнг 3х2,5 состоит из 3 медных жил, площадь поперечного сечения которых составляет 2,5 кв. мм. Это сечение является оптимальным, поскольку его значение распространяется только на силовые жилы, а не на нулевую и землю, сечение которых немного меньше.

Электропроводимость одной жилы, длина которой составляет 1000 м, измеряется при помощи омметра. Однако не всегда кабель обладает сопротивлением, которое указано в его технических характеристиках. Изделие можно эксплуатировать при условии, что значение его сопротивления на 1000 м составляет не более 12 Ом.

Изоляция кабеля является одним из его главных характеристик, которая зависит от площади поперечного сечения и напряжения. Например, изоляционный слой при напряжении составляет 0,9 мм при сечении, равном 16 мм. кв. Кроме того, существует еще один существенный параметр — сопротивление изоляции между жилами кабеля. Оно измеряется мегаомметром и должно составлять не менее 0,5 МОм.

Основные технические характеристики

Кабель состоит из медных жил. Для изоляции применяется пластик поливинилхлоридного типа (ПВХ), который используется также для внешней изоляции. Провод не воспламеняется. Технические характеристики зависят от напряжения. Они для ВВГнг 3х2,5 при напряжении 660 В следующие:

Номинальная площадь поперечного сечения (S): 2,5 кв. мм.
Масса 1000 м: 135 кг.
Общий диаметр кабеля в поперечном сечении: 930 мм.
Толщина изоляционного покрытия: 0,6 мм.
Радиус изгиба для жилы, содержащей одну проволоку, составляет 93 мм, а для многопроволочной жилы — 70 мм.
Токовая нагрузка: в земле — 37 А, а в воздухе — 28 А.
Допустимый ток при коротком замыкании: 270 А.
Сопротивление изоляционного слоя 1000 м кабеля: не менее 10 МОм.

Радиус изгиба — допустимый радиус, при котором не произойдет нарушение целостности жил и изоляционного слоя ВВГнг-кабеля. Допустимая токовая нагрузка — номинальное значение силы тока, при котором не произойдет нагревание изделия, приводящее к короткому замыканию. При повышении температуры сопротивление увеличивается и это приводит к перегрузке источника питания, поскольку электрическое устройство из-за повышенного сопротивления силового кабеля начинает потреблять больше электрической энергии.

Кабельная продукция, которая находится в воздухе (навесной монтаж), подвержена влиянию перепадов температур, влияющих на величину электропроводимости изделия, больше, чем, находящаяся под землей. При коротком замыкании сила тока увеличивается и это приводит к значительному нагреву проводов и электроприборов. В результате его действия, существует высокая вероятность выхода электрооборудования и кабельной продукции из строя. В зависимости от напряжения, которое проходит через кабель, меняются его характеристики. Отличия характеристик ВВГнг 3х2,5 при значении напряжения в 1000 В следующие:

Радиус изгиба: для одной жилы — 97 мм, а для многопроволочного изделия — 73 мм.
Толщина изоляционного слоя: 0,7 мм.
Один километр кабеля весит 144 кг. Эта величина зависит от качества меди.
Сопротивление изоляции 1000 метров составляет 10 МОм.

ВВГнг-кабель, длина которого находится в диапазоне от 0,5 до 7,2 км, наматывается на специальный барабан.

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
Сооружения со слабой, средней и сильной коррозийными активностями.
Пожароопасные помещения.
Жилые и общественные здания.
Взрывоопасные территории.

ВВГнг обладает преимуществами перед некоторыми силовыми кабелями. Это связано прежде всего с бесперебойной и качественной подачей электроэнергии. К основным достоинствам провода можно отнести следующие: простота монтажа, эксплуатация при широком диапазоне температур и защита от возгорания.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
Взять омметр для измерения сопротивления жил кабеля ВВГнг.
Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

rusenergetics.ru

Кабель ввгнг характеристики

Провод ВВГНГ: технические характеристики

Электротехническое оборудование сегодня представлено на рынке в широком ассортименте. Среди подобной продукции особой популярностью пользуется провод ВВГнг.

Тем, кто решил осуществить разводку низковольтных внутренних и наружных электросетей, опытные мастера рекомендуют использовать именно это токопроводящее оснащение. Информация о проводе ВВГнг и его технических характеристиках представлена в данной статье.

Что собой представляет изделие?

Провод ВВГнг – это разновидность силового кабеля ВВГ, с помощью которого осуществляется подводка электропитания к оборудованиям внутри помещений, а также к внешним кабельным конструкциям и электроприборам. Конструктивно кабель ВВГ (ГОСТ 16442-80) представлен одной или несколькими токопроводящими жилами, каждая из которых оснащена своим изоляционным покрытием. В силовом кабеле жилы скручиваются друг с другом и содержат общую изоляционную оболочку.

Аббревиатура

Первая буква в электротехнической токопроводящей системе указывает на материал, из которого изготовлена жила. Если бы она была алюминиевой, то аббревиатура на данном проводе начиналась бы с буквы «А». Поскольку в марках ВВГ она отсутствует, то, значит, жилы всех изделий медные.

Буква «В» указывает на материал, из которого изготовлено изоляционное покрытие: винил (поливинилхлорид). Поскольку «В» стоит в аббревиатуре дважды, это означает, что провод ВВГнг (ГОСТ 53762-2010) оснащен двойной виниловой изоляцией. Поливинилхлорид используется для изготовления обмотки провода и внешнего изоляционного слоя.

Наличие символа «Г» в обозначении свидетельствует о том, что кабель не содержит брони. За счет этого провод обладает достаточной гибкостью, но в то же время не является защищенным от внешних механических воздействий.

При одиночной укладке электротехнических токопроводящих изделий не происходит их возгорания. При совместной укладке ВВГнг с другими проводами, с целью предотвратить горение кабеля, он обрабатывается специальным антивоспламенительным раствором. Об этом свидетельствует обозначение «НГ». Для базового же кабеля ВВГ предусмотрена обычная поливинилхлоридная изоляция, потому для него не характерно наличие самозатухающих и огнезащитных свойств.

Виды проводов

ВВГ. Базовая модель с обычной поливинилхлоридной изоляцией. Провод при совместной укладке может воспламеняться.
ВВГнг. Изолирующий слой оснащен специальными галогеновыми химическими элементами, препятствующими возгоранию кабеля.
ВВГнг Is. Провод оснащен изоляционной оболочкой из безгалогенового поливинилхлорида. При помощи данного вида кабеля ВВГ осуществляется распределение и передача электрической энергии к оборудованию, относящемуся к аналогичному классу напряжения. За счет свойственных ему технических характеристик провод ВВГнг ls в первую очередь используется в местах с особенно высокой вероятностью возгорания. Провод в маркировке еще дополнен обозначением (Low Smoke).
ВВГнг-frls. Изоляционный слой данного провода также изготовлен из безгалогеновых материалов. Кабель обладает противопожарными свойствами. При тлении пластмассовой изоляции данного провода происходит выделение незначительного количества дыма.

Жилы

Данный элемент является основой любого токопроводящего электротехнического изделия. Провод ВВГнг может содержать одну или несколько медных жил. Их количество варьируется от 1 до 5. О том, сколько в кабеле жил, можно судить по его маркировке. На их количество указывает самая первая цифра. Например, провод ВВГнг 3х 2,5 оснащен тремя медными жилами. Структурно каждая из них может представлять собой отдельную медную проволоку, или несколько, скрученных между собой.

Определить это также можно по маркировке. Обозначение «М» стоит на тех кабелях, которые содержат многопроволочные медные жилы. И наоборот, «0» имеется на изделиях с однопроволочной жилой.

Форма

В зависимости от того, каким образом жилы уложены в проводе, изделия ВВГнг могут быть:

Круглыми. Такую форму имеют кабели, которые содержат жилы с небольшими сечениями. Провода округлой формы маркируют буквой «К».
Сегментными, или секторальными.Каждой из жил придается форма определенной части сектора круга. Такие провода обозначают символом «С».
Плоскими. В таких проводах жилы укладываются вдоль одной плоскости. Такая форма характерна для проводов с небольшим сечением.

Сечение

В электротехнических изделиях ВВГнг данный параметр варьируется в пределах от 1,5 мм кв. до 50 мм кв. Количество сечений указывается второй цифрой. Например, в проводе ВВГнг 3 х2 5 жилы имеют сечение 2,5 мм кв. Тем не менее встречаются и провода, сечение которых может составлять 400 мм. кв. Однако такие кабели изготавливаются по специальному заказу. Если указан параметр 4 мм кв., это не значит, что именно такое сечение имеют все пять жил провода ВВГнг. 2,5 кв. мм считается оптимальным их показателем, поскольку у нулевого проводника и проводника заземления сечение обычно меньше.

Лучшей проводимостью обладает то оснащение, у которого показатель сечения больше. Проводимость измеряется как сопротивление проводника на тыс. метров длины. Например, кабель, сечение которого составляет 1,5 мм кв. обладает сопротивлением до 12 Ом, а изделие с сечением 50 мм кв. – 0,39 Ом.

Провод можно эксплуатировать, если на длину тыс. метров его сопротивляемость будет в пределах 7-12 Ом. Показатель сопротивления измеряется при температуре не выше 20 градусов.

Изоляционное покрытие

Толщина изоляции зависит от таких параметров провода, как его номинальное сечение и напряжение, на которое он рассчитан. При сечении кабеля 16 мм. кв. и напряжении не более 660В толщина изоляционного покрытия составляет 0,9 мм. Если данный провод будет эксплуатироваться при напряжении 2,5 кВ, то толщина изоляции должна составлять 1 мм. Для провода ВВГнг 3х2 5 мм кв. при напряжении 0,66 кВ она не превысит 0,60 мм. Для работы при 1 кВ номинальная толщина изоляции составит 0,70 мм.

Напряжение

Перед эксплуатацией провод должен пройти электрические испытания. Изделие, которое предназначено для работы при напряжении 66 кВ, сначала в течение 10 минут проверяется при напряжении 3 кВ. Провод, рассчитанный на 1 кВ, должен выдержать 3,5 кВ.

Согласно ГОСТу, каждый провод в зависимости от типа обладает определенными механическими характеристиками. Те изделия, которые используют многожильные проводники, можно изгибать на радиус 7,5 диаметра кабеля. Однопроволочные изделия легко изгибаются на радиус 10 диаметров.

Температура

Показатели номинальной температуры кабеля варьируются от -50 до +50 градусов. Оптимальный температурный режим для монтажа провода составляет: – 15 градусов. При более низкой температуре работать с кабелем не рекомендуется. В противном случае, как утверждают электрики, изделие будет крошиться и даже может поломаться.

Описание провода ВВГнг 3х2,5

Изделие состоит из трех токопроводящих медных жил. В качестве изолятора применяется поливинилхлоридный пластик (ПВХ). Данный материал используется также в качестве обмотки. Провод при групповой прокладке не воспламеняется. Для изделия не предусмотрен защитный покров.

Технические характеристики при напряжении 0,66 кВ

Данное токопроводящее изделие при указанной величине напряжения отличается следующими параметрами:

Номинальное сечение жилы составляет 2,5 мм кв.
Провод длиной в одну тыс. метров весит 135 кг.
В поперечном сечении диаметр составляет 9,3 см.
Изоляционное покрытие жил имеет толщину 0,60 мм.

www.el-cab.ru

Провод ВВГНГ: технические характеристики

Что собой представляет изделие?

Аббревиатура

В чем заключается отличие ВВГнг от провода ВВГ?

Виды проводов

ВВГ. Базовая модель с обычной поливинилхлоридной изоляцией. Провод при совместной укладке может воспламеняться.
ВВГнг. Изолирующий слой оснащен специальными галогеновыми химическими элементами, препятствующими возгоранию кабеля.
ВВГнг Is. Провод оснащен изоляционной оболочкой из безгалогенового поливинилхлорида. При помощи данного вида кабеля ВВГ осуществляется распределение и передача электрической энергии к оборудованию, относящемуся к аналогичному классу напряжения. За счет свойственных ему технических характеристик провод ВВГнг ls в первую очередь используется в местах с особенно высокой вероятностью возгорания. Провод в маркировке еще дополнен обозначением (Low Smoke).
ВВГнг-frls. Изоляционный слой данного провода также изготовлен из безгалогеновых материалов. Кабель обладает противопожарными свойствами. При тлении пластмассовой изоляции данного провода происходит выделение незначительного количества дыма.

Жилы

Форма

В зависимости от того, каким образом жилы уложены в проводе, изделия ВВГнг могут быть:

Круглыми. Такую форму имеют кабели, которые содержат жилы с небольшими сечениями. Провода округлой формы маркируют буквой «К».
Сегментными, или секторальными.Каждой из жил придается форма определенной части сектора круга. Такие провода обозначают символом «С».
Плоскими. В таких проводах жилы укладываются вдоль одной плоскости. Такая форма характерна для проводов с небольшим сечением.

Сечение

Изоляционное покрытие

Напряжение

Возможность изгибания

Температура

Описание провода ВВГнг 3х2,5

Технические характеристики при напряжении 0,66 кВ

Данное токопроводящее изделие при указанной величине напряжения отличается следующими параметрами:

Номинальное сечение жилы составляет 2,5 мм кв.
Провод длиной в одну тыс. метров весит 135 кг.
В поперечном сечении диаметр составляет 9,3 см.
Изоляционное покрытие жил имеет толщину 0,60 мм.
Многопроволочное изделие обладает минимальным радиусом изгиба 7 см. Если жила содержит одну проволоку, то радиус изгиба – 93 мм.
Провод рассчитан на допустимую токовую нагрузку 37 А (в земле) и 28 А (на воздухе).
При коротком замыкании допустимым для провода считается 0,27 кА.
Показатель электрического сопротивления изоляционного слоя не превышает 10 МОм.

Характеристики провода при напряжении в 1 кВ

При указанной величине напряжения ВВГнг 3х2,5 обладает следующими параметрами:

Сечение жилы: 2,5 мм кв.
Провод длиной тыс. метров весит 144 кг.
Многопроволочное изделие характеризируется минимальным радиусом изгиба 0,73 см, а жила с одним проводом рассчитана на изгибание радиусом 0,97 см.
Толщина изоляционного слоя составляет 0,70 мм.
Показатель электрического сопротивления изоляции на 1 тыс. метров составляет 10 МОм.

Провода продаются в скрученном виде, в барабанах. Их длина варьируется от 500 до 7200 метров.

Применение

Местом для укладки проводов ВВГнг могут быть:

Сухие и сырые помещения: туннели, каналы, галереи, шахты, коллекторы, производственные помещения.
Частично затапливаемые сооружения, в которых отмечена слабая, средняя или сильная коррозийная активность.
Специальные кабельные эстакады блоков и мостов.
Помещения в жилых и общественных зданиях.
Пожароопасные помещения.
Взрывоопасные зоны.

Заключение

Эксплуатационный гарантийный срок провода составляет не менее пяти лет. Как утверждают потребители, использовать ВВГнг можно и значительно дольше. Востребованность данного токопроводящего изделия объясняется соотношением его высоких технических характеристик и сравнительно низкой стоимости.

fb.ru

Кабель ВВГнг-ls (frls) | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Кабель ВВГ нг ls – это подвид кабеля ВВГ, так же, как и его «старший» собрат, предназначенный для передачи и распределения электрического тока в условиях, когда при частоте до 50 Гц применяется номинальное напряжение в 0,66, 1 или же 6 кВ в тех или иных установках стационарного типа. Впрочем, есть и отличия. В частности, данный кабель больше всего подходит для применения в местах, где вероятность возгорания является особенно высокой. Об этом нам сообщает его маркировка.

Расшифровка кабеля ВВГ нг ls

Расшифровка её незамысловата и, по сути, содержит в себе описание ключевых технических характеристик продукта. «ВВГ» означает «винил-винил-голый», что показывает, что используются два слоя из поливинилхлорида, а затем какой-либо защитный слой отсутствует. Буквы «нг» говорят о том, что кабель не распространяет горение. Ну а «ls» означает «LowSmoke», то есть, по-русски, низкий уровень дыма. Отсутствие буквы «А» означает, что рассматриваемый кабель – медный. Кстати, не удивляйтесь, если вам встретится менее привычная аббревиатура frls – это одно и то же. Просто «fr» означает «FireResistance», то есть устойчивый к огню, а это, по сути, то же, что и «нг». Применение ВВГ нг ls ввиду его свойств становится доступным в большем количестве мест, особенно на относительно опасных производствах.

Испытание пожароустойчивости. Сравнение с кабелем NUM

Испытание горючести кабелей с индексом «НГ» и без него.
1. сюжет: Жжем кабель NUM и ВВГнг-LS при равных условиях;
2. сюжет: Жжем кабель NUM имитируя групповую прокладку;

По своей сути данный кабель мало чем отличается от ВВГ нг – впрочем, два отличия имеются. Например, в кругложильных кабелях (а форм-фактор жилы может быть круглый, плоский или же треугольный) применяется заполнитель без галогенов, а также невулканизированная резина, что обладает очень хорошей степенью пожаробезопасности. Также для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от традиционных ВВГ.

В остальном всё так же количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм², пропорционально площади сечений изменяется и диаметр, допустимый ток в зависимости от типа и количества жил может варьироваться от 21А до 704А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр. Если вы решите купить подобный кабель, внимательно прочитайте его описание в магазине – ведь вам может попасться товар не с теми характеристиками, что вам нужны. От характеристик сильно варьируется цена, причём стоимость может вырастать в сотни раз, если увеличивается число жил и их общая площадь. Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.

Диапазон тепрературного режима при использовании ВВГнг: от -30°С до +50°С
Относительная влажность воздуха должна составлять до 98% при +35 градусов по Цельсию.

Минимальный радиус изгиба при прокладке

кабелей одножильных — 10 наружных диаметров,
кабелей многожильных — 7.5 наружных диаметров.

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С

Число жил, сечение, мм2	ВВГнг-LS				Число жил, сечение, мм2	ВВГнг-LS
	диаметр, мм		масса, кг			диаметр, мм		масса, кг
	0.66 кВ	1 кВ	0,66 кВ	1 кВ		0,66 кВ	1 кВ	0,66 кВ	1 кВ
1х1,5	5.9	6.3	43	48
1х2,5	6.2	6.6	54	60	3х2,5+1х1,5	10.0	11.0	190	215
1х4	6.9	7.5	75	86	3х4+1х2,5	11.8	12.8	262	302
1х6	7.4	8.0	98	109	3х6+1х4	12.9	14.4	359	409
1х10	7.7	8.0	149	155	3х10+1х6	15.3	16.3	539	579
1х16	9.3	9.7	221	227	3х16+1х10	18.7	19.2	826	858
1х25	10.8	11.0	322	327	3х25+1х16	22.7	23.2	1376	1408
1х35	11.8	12.0	415	421	3х35+1х16	22.6	23.1	1692	1723
1х50	13.3	13.5	556	563	3х50+1х25	24.7	25.1	2252	2288
1х70	—	15.8	—	806	3х70+1х35	28.1	28.5	—	2708
1х95	—	17.8	—	1083	3х95+1х50		30.8	—	3621
1х120	—	19.5	—	1370	3х120+1х70		34.8	—	4576
1х150	—	21.4	—	1658	3х150+1х70		37.9	—	5423
1х185	—	23.80	—	2020	3х185+1х95		41.8	—	6835
1х240	—	26.60	—	2665	3х240+1х120		45.9	—	8787
2х1,5	7.6	8.4	93	113	4х1,5		52.0	147	169
2х2,5	8.2	9.7	124	156	4х2,5	9.3	10.0	196	220
2х4	10.2	11.4	189	223	4х4	10.2	11.1	284	327
2х6	11.3	12.4	245	282	4х6	11.8	13.1	377	424
2х10	13.6	14.0	383	398	4х10	13.0	14.4	592	610
2х16	16.1	16.5	538	553	4х16	15.9	16.5	887	910
2х25	19.4	19.8	905	928	4х25	19.5	20.0	1431	1472
2х35	21.2	21.6	1180	1205	4х35	22.7	23.2	1878	1912
2х50	25.0	25.4	1569	1600	4х50	25.5	25.9	2493	2528
2х70	—	24.3		1694	4х70	29.1	29.5	—	3056
2х95		27.0		2220	4х95		31.2	—	4102
2х120		29.3		2723	4х120		35.5	—	5081
2х150		31.8		3336	4х150		38.9	—	6183
2х185		35.0		4015	4х185		42.6	—	7701
2х240		39.0		5190	4х240		46.7	—	10069
3х1,5	8.0	9.4	114	143	5х1,5		52.7	180	202
3х2,5	9.3	10.2	164	182	5х2,5	11.9	12.0	235	263
3х4	10.8	12.0	233	270	5х4	12.8	14.4	344	394
3х6	11.8	13.1	310	350	5х6	14.1	15.7	463	519
3х10	14.4	14.9	480	496	5х10	17.4	17.9	720	756
3х16	16.5	17.4	681	721	5х16	20.9	21.4	1078	1103
3х25	20.4	20.9	1167	1193	5х25	25.3	25.8	1695	1735
3х35	22.6	23.1	1519	1548	5х35	27.9	28.4	2153	2204
3х50	26.4	26.8	1991	2046	5х50	32.2	32.7	2900	2962
3х70		28.3	—	2354	5х70		36.5	—	3858
3х95		31.6	—	3131	5х95		39.3	—	5101
3х120		34.6	—	3864	5х120		43.9	—	6304
3х150		38.0	—	4774	5х150		47.7	—	7815
3х185		41.5	—	5850	5х185		53.3	—	9569
3х240		47.0	—	7596	5х240		59.0	—	12406

Также существуют другие разновидности провода ВВГ:

kabel-vvg.ru

Кабель ввгнг технические характеристики – Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Описание и техническая документация

Длительно-допустимый ток ВВГ

Технические характеристики силового кабеля ВВГ

Условия хранения силового кабеля

Масса и габариты: основные параметры

Температурный режим и условия эксплуатации

Смотрите также:

расшифровка, технические характеристики и способы прокладки

Расшифровка и виды

Модификации оболочки

Число токоведущих жил и их форма

Основные характеристики

Конструктивные особенности

Вес

Поперечное сечение

Технические и эксплуатационные показатели

Длительно допустимый ток

Способы прокладки кабеля

Открытое положение

Скрытый вариант

Расположение под землёй

Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

Технические характеристики и условия эксплуатации кабеля ВВГ

Описание и техническая документация

Маркировка

Длительно-допустимый ток ВВГ

Условия хранения, масса и габариты

Температурный режим и условия эксплуатации

Область применения

Обзор производителей

Завод «Энергокабель»

ЗАО «Кабельный завод «Кавказкабель ТМ»

Производственное объединение ООО «Рыбинсккабель»

ОАО «ПОДОЛЬСККАБЕЛЬ»

<img decoding="async" src="/800/600/https/slarkenergy.ru/wp-content/uploads/2016/06/kabelniy-zavod.jpg" alt="кабельный завод" />

«Амурский кабельный завод»

виды и характеристики, преимущества и алгоритм выбора качественного изделия

Общие сведения

Аббревиатура и виды

Форма, сечение и изоляция

Основные технические характеристики

Эксплуатация кабельной продукции

Применение и преимущества использования

Алгоритм проверки кабельной продукции

Кабель ввгнг характеристики

Провод ВВГНГ: технические характеристики

Что собой представляет изделие?

Аббревиатура

Виды проводов

Жилы

Форма

Сечение

Изоляционное покрытие

Напряжение

Температура

Описание провода ВВГнг 3х2,5

Технические характеристики при напряжении 0,66 кВ

Провод ВВГНГ: технические характеристики

Что собой представляет изделие?

Аббревиатура

В чем заключается отличие ВВГнг от провода ВВГ?

Виды проводов

<img decoding="async" src="/800/600/https/fb.ru/misc/i/gallery/41600/1935415.jpg" alt="провод ввгнг 3 " />

Жилы

Форма

<img decoding="async" src="/800/600/https/fb.ru/misc/i/gallery/41600/1935400.jpg" alt="провод ввгнг 3х2 " />

Сечение

Изоляционное покрытие

Напряжение

Возможность изгибания

Температура

Описание провода ВВГнг 3х2,5

Технические характеристики при напряжении 0,66 кВ

Характеристики провода при напряжении в 1 кВ

Применение

Заключение

Кабель ВВГнг-ls (frls) | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Расшифровка кабеля ВВГ нг ls
