Как определить по цвету провода: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР

Как отличить провода по цвету и маркировке — Домострой

Зная цветовую маркировку проводов и буквенные обозначения (N, L, PE) можно легко обойтись без вызова электрика в случае, если нужно повесить люстру или заменить розетку. Это поможет самостоятельно найти фазу и ноль без специальных приборов. И, как минимум, обеспечит безопасность результата трудов хозяина, который не перепутает проводники и не устроит замыкание.

Если говорить про типовые квартиры, то к светильникам и розеткам подведены силовые кабели с тремя проводами (трехжильные). Это однофазная сеть с заземлением. Все три провода отличаются внешне — изоляция фазы, ноля и земли окрашена в разные цвета.

Кроме того, стоит знать буквенную и графическую маркировку, которая встречается на клеммах подключения (часто идут в комплекте со светильниками) и корпусах розеток.

Фото: © Sibnet.ru

Ноль всегда синий

По проводу нейтрали, или нолю, который еще называют пустой фазой, ток возвращается (сбрасывается) обратно от потребителя. Ноль также служит для нейтрализации скачков напряжения, то есть, выравнивая нагрузки в сети, чтобы на выходе обеспечивались стабильные 220 V (Вольт). Буквенное обозначение «N» — это первая буква от английского слова «neutral».

Нулевой провод всегда синий или голубой. Из экономии некоторые производители ограничиваются узкой полосой на белой неокрашенной изоляции провода, но это полоса тоже обязательно синяя. Этот же цвет используют иностранные производители.

Фото: © Sibnet.ru

Разноцветная фаза

Через фазный проводник проходит (рабочее) напряжение. Провод рабочей фазы обозначается буквой «L» — от английского слова «line» (линия). Согласно отечественному ГОСТ Р 50462-2009, для фазы рекомендуется использовать коричневую или черную изоляцию. Однако допускаются вариации (кроме синего, желтого и зеленого). Поэтому можно встретить фазные провода и белого, и фиолетового, и красного цвета, особенно в импортных приборах. Есть производители, которые считают, что яркие цвета сделают провод более заметным и таким образом заставят быть осторожнее при монтаже.

Пятижильные силовые кабели (три фазы, нейтраль и заземление) встречаются в трехфазной сети. Такая сеть идет от электростанций, далее внутри строений-потребителей она разветвляется на отдельные фазы. Вряд ли с трехфазным кабелем можно столкнуться при мелком ремонте в квартире (таким образом могут быть подключены только старые электроплиты), но знать, все же стоит. В этом наборе рекомендуемые цвета для фаз — черный, коричневый и серый.

Желто-зеленое заземление

Заземляющий проводник, или земля служит безопасности. Название происходит от того, что по этому соединению опасный заряд (например, образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким образом заземление защищает человека от удара током.

Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все реже — при ремонте электрики рекомендуют и монтируют сеть с землей.

Чаще всего изоляция заземляющего провода желто-зеленая. Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами, а специальными символами (см. таблицу).

СОВЕТ: Полной гарантии, что в вашем доме провода соединены в соответствии с цветами, нет — человеческий фактор встречается в любой области. Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет индикаторная отвертка. Это очень простой инструмент, который можно приобрести практически в любом хозяйственном магазине.

В прозрачной ручке такой отвертки имеется неоновая лампочка или светодиод. На конце ручки контактная пластина, на которой нужно держать палец во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного провода фазы под напряжением, то лампочка загорится, если нулевого — нет.

Цветовая маркировка проводов и кабелей. Стандарт для Республики Беларусь

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только.

Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему. Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности…

К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) производителя «АВТОПРОВОД», сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3×1,5 и ВВГ-П 3×2,5 расцветка жил следующая:

• зеленая + красная + белая

Далее были кабели (Белтелекабель) с жилами:

• белая + белая с черной полосой + белая с синей полосой,
• белая + белая с коричневой полосой + белая с черной полосой

были и более приятные, «правильные» кабели по расцветке жил (почему правильные узнаете чуть позже):

• желто-зеленая + голубая + белая
• желто-зеленая + голубая + черная
• желто-зеленая + голубая + коричневая (правда эта были не кабели ВВГ а установочный ПВС и шнур ШВВП, которые не должны применяться в стационарной электропроводке, но это другая история)

Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.

Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Например, в одном кабеле ноль черный, в другом кабеле черным цветом оказалась земля*.

Ошибка 2. При таких разных по цвету проводах, не были обозначены (с помощью изоленты или термоусадочных трубок) заземляющие и нейтральные жилы. Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой.

Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения. Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку.

Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола (как делаю я). Лишний кабель всегда можно использовать как перемычки для подключения розеток.

*Термины: НОЛЬ (N) — рабочий нейтральный проводник, ЗЕМЛЯ (PE) – защитный проводник

Выводы которые я сделал при подключении щита, очень простые:

1. Я перестал использовать кабели без желто-зеленой или голубой маркировки для линий розеток и питания освещения.
2. В других случаях, я всегда отмечаю жилы с помощью изоляционной ленты для обозначения заземления (желто-зеленая изолента), нуля (синяя изолента) и фазы (красная изолента при однофазной электропроводки или желтая, зеленая, красная при трехфазной электропроводке).

Как-то незаметно меньше стал использовать кабель «АВТОПРОВОД»,  а все больше «КОБРИНАГРОМАШ». С расцветкой у последнего, полный порядок.

А теперь давайте разбираться с цветами в электропроводке.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т. д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) — ЖЕЛТЫЙ
• L2 (фаза B) — ЗЕЛЕНЫЙ
• L3 (фаза С) — КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE —  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N — всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L — может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 — коричневый, L2 — черный, L3 — серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый — всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый — это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Цветовая маркировка проводов » сайт для электриков

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» – это рабочий ноль, вторая буквами «PE» – это защитный ноль. Их расцветка соответственно:

• Голубая.
• Желто-зеленая.

Какого цвета провод заземления

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Цветная маркировка проводов и кабелей

Всем привет. Рад вас видеть у себя на сайте. Я продолжая наполнять статья рубрику электропроводка. В прошлый раз мы с вами

говорили про то, как расшифровывается маркировка провода ПуВВ

А сегодня давайте поговорим о такой важной теме как цветная маркировка проводов и кабелей

Согласитесь со мной, что в нынешнее время не один электромонтёр не может себе представить, как можно смонтировать хоть малейший участок какой-то электрической цепи без использования проводов и кабелей с разноцветной изоляцией. А эта разноцветная изоляция придумана не просто так – для красоты, а несёт в себе определённую информацию.

Обратите внимание

Во-первых, каждый определённый цвет провода указывает на то к какой группе он принадлежит, и куда его нужно подключать (облегчает монтаж сетей).

Во-вторых, значительно уменьшается вероятность ошибочного подключения проводов при монтаже, что впоследствии могло бы привести к короткому замыканию в то время когда на сети будет подано напряжение для проверки. А так же снижается вероятность поражения электрическим током тех людей, которые в дальнейшем будут обслуживать и ремонтировать эти сети.

Все цвета проводов выбраны и приведены к единому стандарту – ПУЭ (Правила устройства электроустановок).

В этой книге указано какого цвета должны быть жилы проводов и кабелей. А так же какая у них должна быть буквенная и цифровая маркировка.

Цвет проводов и шин переменных трёхфазных сетей

На всех электрических станциях и подстанциях, на высоковольтных вводах и выводах трансформаторов и других любого рода электрических установках, проводники и шины окрашиваются в такие цвета:

фаза A – красится жёлтым цветом

фаза B – красится зелёным цветом

фаза C – красится красным цветом

ноль N – окрашивается в синий цвет.

Кстати, чтобы не путаться в цветах, могу дать вам один хороший практический совет

Обратите внимание на то, что все цвета идут по алфавиту. Надеюсь, алфавит вы знаете, и помните, что сначала стоит буква «ж», потом «з», а потом «к»

Я когда ещё учился в лицее, то именно таким образом запомнил последовательность окрашивания шин.

А вот у кабелей расцветка на много разнообразнее. Согласно правилам устройства электроустановок, фазные провода всех существующих монтажных кабелей должны иметь окраску следующих цветов: красный, чёрный, серый, коричневый, розовый, белый, фиолетовый, оранжевый, бирюзовый.

Совмещённый рабочий ноль и защитный ноль (PEN) – должен иметь синий цвет по всей длине провода и жёлто-зелёные полосы по концам. Или же может быть наоборот – жёлто-зелёный цвет по всей длине, а на концах синий цвет.

Что касается однофазной сети, то она может быть выполнена путём ответвления от трёхфазной. В такой ситуации желательно чтобы цвета проводников совпадали по цвету.

Это нужно учесть при проектировании сетей, и при закупке материалов. А так же нужно покупать провод в таком количестве чтобы его хватило полностью на всю разводку.

Важно

К примеру, если делать проводку в квартире, то кабеля должно хватить на все комнаты.

Если случилось так, что приходится делать монтаж проводами не имеющие цветной маркировки, а такие имеются, ведь не все заводы изготовители придерживаются правил, то тогда на концах нужно использовать цветную термоусадку, кембрик или делать пометки цветной изолентой.

Цветная маркировка в сетях постоянного тока

Не стоит так же забывать о том, что кроме сетей переменного тока, ещё существуют сети постоянного тока. Но в таких сетях используются только два проводника: провод с положительным зарядом (+), и провод с отрицательным зарядом (-).

По всем нормативным документам, которые регламентируют цвет изоляции, провод положительного заряда, то есть плюс — окрашивается в красный цвет, а с отрицательным зарядом, минус — окрашивается в синий цвет.

Ещё в последнее время я часто встречаю, что минус красится чёрным цветом.

А теперь для закрепления материала я советую вам посмотреть видео ролик.

С уважением Александр!

Маркировка проводов по цвету

В советское время такое понятие, как «цветовая маркировка» отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях — красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Какие цвета в элетропроводке?

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами — «РЕ», которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается «PEN» и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Красный и черный – цвета фазы. Встречаются и другие:

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза — A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета

Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

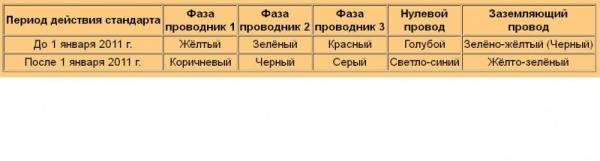

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Öâåòà íóëåâîãî ðàáî÷åãî è íóëåâîãî çàùèòíîãî ïðîâîäíèêà

Íóëåâûå ðàáî÷èå ïðîâîäíèêè (N) îáîçíà÷àþòñÿ ãîëóáûì öâåòîì. Íóëåâîé çàùèòíûé ïðîâîäíèê (ÐÅ) ìàðêèðóåòñÿ æåëòî-çåëåíûìè ïîïåðå÷íûìè èëè ïðîäîëüíûìè ïîëîñêàìè. Òàêàÿ êîìáèíàöèÿ äîëæíà îáÿçàòåëüíî ïðèìåíÿòüñÿ èñêëþ÷èòåëüíî äëÿ ìàðêèðîâêè çàçåìëÿþùèõ ïðîâîäíèêîâ.

Ñîâìåùåííûé íóëåâîé ðàáî÷èé è íóëåâîé çàùèòíûé ïðîâîäíèêè (PEN) – ñèíèé öâåò ïî âñåé äëèíå øíóðà ñ æåëòî-çåëåíûìè ïîëîñêàìè â ìåñòàõ ñîåäèíåíèÿ èëè íà êîíöàõ. Âàæíî óïîìÿíóòü, ÷òî ÃÎÑÒ ñåãîäíÿ ðàçðåøàåò îáðàòíûé âàðèàíò îêðàñêè, òî åñòü æåëòî-çåëåíûå ïîëîñû ñ ñèíèì öâåòîì â ìåñòàõ ñîåäèíåíèÿ.

Åñëè îáîáùèòü, òî öâåò ïðîâîäà äîëæíà ðàñïðåäåëÿòüñÿ òàê:

1.    Ñîâìåùåííûé (PEN) – æåëòî-çåëåíûé ñ ãîëóáûìè ìåòêàìè íà êîíöàõ;

2.    Íóëåâîé ðàáî÷èé (N) – ãîëóáîé (ñèíèé) öâåò;

3.    Íóëåâîé çàùèòíûé (ÐÅ) – æåëòî-çåëåíûé.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Играют ключевую роль для обслуживания и ремонта. Сильно упрощается работа для мастеров и скорость устранения проблемы.

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

A Руководство по цветовому кодированию электропроводки | Графическая продукция

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать на вашем предприятии? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что в более старых версиях могут использоваться другие цветовые коды. На рабочем месте рекомендуется задокументировать применяемый цветовой код.Таким образом, работа будет безопаснее, а техническое обслуживание в будущем упростится.

Цветовые коды электрических соединений США

В США следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или устройством).

Цвета проводов переменного тока 120/208/240 В

Эти системы распространены в домашних и офисных помещениях.

• Фаза 1 — черный
• Фаза 2 — Красный
• Фаза 3 — Синий
• Нейтральный — Белый
• Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, с использованием соединения «с высокой ветвью», провода этой фазы должны быть помечены оранжевым цветом.(Это требуется в статье 110.15 NEC.) Однако эти дельта-системы с высокой ветвью редко встречаются в новых установках.

Цвета проводов переменного тока 277/480 В

Эти высоковольтные системы широко используются в промышленных двигателях и оборудовании.

• Фаза 1 — Коричневый
• Этап 2 — Оранжевый
• Фаза 3 — Желтый
• Нейтральный — серый
• Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Для случаев с более высоким напряжением становится еще более важным иметь задокументированную систему маркировки проводов.Более подробные метки могут включать такую ​​информацию, как идентификация цепи или соответствующая точка отключения для блокировки / маркировки.

Цвета проводов питания постоянного тока

Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного (постоянного тока), а не переменного (переменного тока).

• Положительный (незаземленный) — Красный
• Отрицательный (незаземленный) — Черный
• Земля — ​​белый или серый

Международные коды цветов электропроводки

Цветовые коды проводов могут различаться.В некоторых регионах цветовой код определяется законом; другие области полагаются на общепринятую практику. В разных сферах популярны разные коды.

Европейская (IEC) цветовая кодировка проводов

В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (МЭК) для параллельных цепей переменного тока. Этот стандарт был первоначально опубликован как IEC 60446, но в 2010 году был объединен с IEC 60445.

• Фаза 1 — Коричневый
• Фаза 2 — Черный
• Этап 3 — Серый
• Нейтральный — синий
• Земля — ​​зеленый с желтой полосой

Канадские цветовые коды проводов для сети переменного тока

В Канаде стандарты цветовой кодировки проводов устанавливаются Канадскими электротехническими правилами (CEC).Цветовой код для силовой проводки переменного тока аналогичен коду, используемому в Соединенных Штатах:

• Фаза 1 — Красный
• Фаза 2 — Черный
• Фаза 3 — Синий
• Нейтральный — Белый
• Земля — ​​зеленый с желтой полосой

Цветовое кодирование провода данных

Проводка, используемая для телекоммуникационных или компьютерных сетевых приложений, использует другой подход для идентификации кабелей передачи данных. Стандарт ANSI / TIA / EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов.Этот стандарт обеспечивает последовательный подход, который со временем может применяться ко многим различным типам соединений.

Хотя цвет может быстро предоставить некоторую информацию, объем информации ограничен. Например, если маркер кабеля синий, это может указывать на то, что он входит в определенную подгруппу локальной сети. Тем не менее, печатный текст на этикетке может определить, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере он должен быть подключен, а также когда кабель был установлен.При информационной проводке печатные этикетки могут быть необходимостью.

Маркеры проводов должны быть видны во время установки и нормального обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны иметь высококонтрастную и прочную печать. Какая бы система маркировки не использовалась для кабелей и проводов на вашем предприятии, маркировка должна быть достаточно прочной, чтобы прослужить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Самые узкие провода будут иметь цветовую маркировку производителя с использованием изоляции разных цветов.Если провода больше # 6 AWG, они обычно производятся с черной изоляцией. В этих случаях во время установки следует добавить цветовую кодировку с помощью цветных полос, которые оборачиваются вокруг провода.

Там, где более подробная информация полезна (или даже необходима), линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Для создания чистых профессиональных этикеток для вашего проекта доступны самоклеящиеся проволочные обертки и термоусадочные трубки.

Система цветового кодирования электропроводки

Открывая розетку или коробку выключателя света, вы можете столкнуться с удивительным набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Зная назначение каждого провода, вы будете в безопасности, а электрическая система вашего дома будет в отличном рабочем состоянии.

Смотреть сейчас: Общие сведения о системе цветового кодирования электропроводки

Цветовая маркировка электрических кабелей и проводов

Неметаллический (или NM) электрический кабель на 120 и 240 вольт состоит из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой кодировкой.Оболочка связывает внутренние провода вместе, а его внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендованное использование. Например, белая оболочка означает, что внутренние провода имеют калибр 14, а желтая оболочка означает, что они имеют калибр 12.

Но если посмотреть глубже, то цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что для нейтральных проводов следует использовать белый или серый цвет, а в качестве заземляющих проводов — неизолированные медные или зеленые провода.Помимо этого, существуют общие общепринятые правила в отношении цвета проводов, указывающие на их назначение.

Черные провода: горячие

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для обозначения проводов источника, по которым питание от электрической сервисной панели направляется к месту назначения, например к свету или розетке. Даже если вам разрешено использовать белый провод в качестве горячего провода, пометив его изолентой, обратное не рекомендуется и не допускается.Другими словами, не используйте черный провод в качестве нейтрального или заземляющего провода или для каких-либо других целей, кроме как для переноски электрических нагрузок под напряжением.

Красные провода: горячие

Красные провода используются для обозначения проводов под напряжением.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одно полезное применение красных проводов — это соединение проводных датчиков дыма, чтобы при срабатывании одного сигнала тревоги все остальные срабатывали одновременно.

Белые провода с черной или красной лентой: горячий

Когда белый провод дополняется красной или черной маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой из черной или красной изоленты (но могут использоваться другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухпроводном кабеле можно использовать для второго горячего провода в приборе на 240 В или в розетке.Этот белый провод необходимо несколько раз обмотать черной изолентой, чтобы показать, что он используется не для нейтрали.

Оголенные медные провода: заземление

Голые медные провода — самый распространенный тип проводов, используемых для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток возвращается на землю или землю. Оголенные медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и приспособления, а также к металлическим каркасам или корпусам приборов.Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не требуют заземления.

Зеленые провода: земля

Иногда для заземления используют зеленые изолированные провода.

Винты заземления на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод для каких-либо целей, кроме заземления.

Белые или серые провода: нейтраль

Белый или серый цвет обозначают нейтральный провод.

При осмотре белого или серого провода убедитесь, что он не обмотан изолентой. Это указывало бы на горячую проволоку. Старые провода иногда могут потерять изоляционную ленту. Таким образом, если внутри коробки есть неплотная петля из ленты, есть вероятность, что она оторвалась от нейтрального провода.

Термин нейтральный может быть опасно вводящим в заблуждение, поскольку, по всей видимости, подразумевает неэлектрифицированный провод. Важно отметить, что нейтральный провод также может нести ток и может шокировать вас.В то время как провода, обозначенные как горячие (черные или красные изолированные провода), передают питание от сервисной панели (коробки выключателя) к устройству, нейтральные провода передают питание обратно к сервисной панели. Таким образом, как горячий, так и нейтральный провода могут привести к поражению электрическим током и травмам.

Синие и желтые провода

Синие и желтые провода иногда используются в качестве горячих проводов внутри электрического кабелепровода.

В кабеле NM редко встречаются синие и желтые провода.Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.

Электропроводка (цветовая кодировка проводов)

18 октября 2017 г.

Электричество является важным компонентом практически на каждом этапе производства и большинства других отраслей. В большинстве предприятий электричество будет поступать в одну точку здания, а затем распределяться почти по всем углам через серию проводов. Даже используемые инструменты и машины заполнены проводами, которые используются для проведения электричества для выполнения любых необходимых действий.

Хотя электричество используется постоянно в течение дня без особых размышлений, на самом деле оно может вызвать множество проблем. Если что-то не подключено должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам. Вот почему существуют хорошо зарекомендовавшие себя цветовые коды проводов, гарантирующие, что те, кто работает с этим типом оборудования, могут гарантировать, что все подключено безопасно и эффективно.

Существует довольно много различных стандартов цветовой кодировки проводов, поэтому важно понимать, каким из них следовать в какой ситуации.Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа электричества, для которого она предназначена, а также других факторов. Изучение различных вариантов, которые можно использовать в той или иной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении питания постоянного тока обычно используются два или три провода. Раскраска следующая:

• Положительный — Провод для положительного тока красный.
• Отрицательный — Провод отрицательного тока черный.
• Заземление — Заземляющий провод (если есть) будет белым или серым.

переменного тока бывает разных типов в зависимости от того, сколько вольт будут нести провода. Для проводов на 120, 208 или 240 В используются следующие стандарты цвета проводки. Важно отметить, что при таком типе проводки имеется несколько фаз, каждая из которых будет иметь свой провод цвета, чтобы было понятно, что это такое для тех, кто с ней работает.

• Фаза 1 — Проводка фазы 1 должна быть черной.
• Фаза 2 — Проводка фазы 2 должна быть красной.
• Фаза 3 — Проводка фазы 3 должна быть синей.
• Нейтраль — Нейтраль должна быть белого цвета.
• Заземление — Заземление может быть зеленым или зеленым с желтой полосой.

В некоторых необычных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой опорой. Хотя они и редки, их можно идентифицировать, посмотрев на провод, помеченный оранжевым цветом, который будет проводом с более высоким напряжением.

Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезной опасности смертельного поражения электрическим током или других проблем очень важно правильно указать эти цветовые коды.

Это стандарты цветовой кодировки проводов, которые используются в США. В Европе и других странах действуют разные стандарты. В большинстве случаев машина, произведенная за границей для использования в Америке, будет подключена в соответствии с цветовыми стандартами США. Выделить время, чтобы убедиться, что это так, перед использованием оборудования — всегда разумный шаг в плане безопасности.

Еще одна важная вещь, о которой следует помнить при рассмотрении безопасности электрических проводов, — это проводка данных на объекте. Кабели, которые используются для передачи данных в компьютерные системы, часто считаются безвредными, поскольку они несут информацию, а не электричество.

Некоторые типы сетевых кабелей пропускают достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимую электроэнергию от сетевого кабеля, к которому они подключены.Если кто-то порежет эти провода или они изношены, они могут стать причиной поражения электрическим током или возгорания.

Кабели для передачи данных обычно окрашиваются в цвет в соответствии с потребностями и стандартами предприятия, а не в соответствии с электрическими стандартами из-за более низкого напряжения. Наклейка этикеток или предупреждающих знаков рядом с этими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

Используемые цветовые коды проводов применимы только к тем проводам, по которым проходит электричество.Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и опломбирован черным или серым кабелем. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.

В этом случае важно уделить время и правильно пометить провода и электрические кабелепроводы, чтобы предупредить людей о потенциальных опасностях. Используя промышленный принтер этикеток, легко идентифицировать каждый комплект проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.

Размещение предупреждающих знаков в любом месте, где кто-то может взаимодействовать с электрическими проводами, особенно с проводами высокого напряжения, является еще одной хорошей идеей для повышения общей безопасности. Эти знаки могут служить хорошим напоминанием тем, кто находится поблизости, о наличии опасных проводов. Есть много знаков, которые можно использовать в зависимости от конкретной ситуации.

Тем, кто ежедневно работает непосредственно с электропроводкой, необходимо сначала обучить тому, что означает каждый из цветовых кодов проводки.Но если они будут регулярно выполнять свою работу, она станет для них второй натурой.

Тем, кто не работает все время напрямую с электромонтажом, также необходимо пройти такое обучение, и во многих отношениях это даже более важно. Без надлежащего руководства, обучения и документации они могут подвергнуть риску себя или весь объект, если им потребуется каким-либо образом взаимодействовать с проводкой. Любой, кто будет иметь дело с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

Возможно, более важным, чем прямое обучение, будет обеспечение того, чтобы каждый знал, куда обращаться, чтобы ссылаться на цветовые коды. Помещения должны иметь какой-либо справочный материал, который может быть плакатом, книгой, компьютерной системой или любыми другими вещами. Как бы ни передавалась информация, она должна быть легко доступной, чтобы люди могли ее найти, когда она понадобится.

Если на объекте есть провода, которые были проложены до стандартов, которые используются сейчас, важно предпринять шаги для решения этой проблемы безопасности.Один из вариантов — удалить и заменить всю проводку на объекте. У старой проводки могут быть другие проблемы, связанные с безопасностью, поэтому это может быть хорошим решением в таких ситуациях.

Если это невозможно, нанесение ярлыков проводов через каждые несколько футов — еще один способ передать необходимую информацию, которая в противном случае была бы указана цветом кабеля. Это может быть хорошим и доступным решением для приведения старых отжимов в соответствие с лучшими стандартами безопасности.

ресурсов

цветов электрических проводов и их значение, решено!

Фото: istockphoto.com

Q: Я заменяю нагревательный элемент в своем электрическом водонагревателе. Провода, идущие к элементу, черно-белые, но белый провод обернут красной лентой. Я запутался — я думал, что белый всегда считался «нейтральным» проводом. Что означают эти цвета электрических проводов и что обозначает красная лента?

A: Вы правы, белая оболочка обычно обозначает нейтральный провод , но это не всегда так просто расшифровать.В этом случае ваш водонагреватель, вероятно, подключен с помощью двухжильного гибкого бронированного кабеля «BX» или «MC» — это заводской кабель с металлической оболочкой, защищающей черный, белый и неизолированный медный провод. Горячий провод или «токоведущий» провод в черной оболочке обычно передает питание 110-вольтовой лампе или розетке, в то время как нейтральный провод будет уносить энергию, а неизолированный медный провод заземления может проводить любую избыточную энергию, которая в противном случае могла бы быть опасность поражения электрическим током или возгорания.

Однако, если размеры соответствуют нагрузке, двухпроводные армированные кабели также могут использоваться для подачи питания на 220-вольтовые приборы, такие как водонагреватель или скважинный насос, что здесь усложняется.Поскольку для этих приборов не требуется нейтраль, но используются два токоведущих проводника и заземляющий провод, электрик может использовать белый цвет для передачи вторичной фазы (также называемой «вторичная ветвь») 220-напряжения. Это разрешено кодексом при условии, что провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих обслуживающего персонала, электриков или опытных мастеров по ремонту, что провод не нейтраль , а проводник с током.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цвета электрических проводов. Это не ошибка: в новых конструкциях часто используются готовые кабели, и, хотя они более удобны, они имеют меньшее количество вариантов цвета проводов. Как видно на примере электрического водонагревателя, электрикам часто приходится перенаправлять белый провод, чтобы он работал как токопроводящие проводники, и им следует соответствующим образом кодировать цветом в зависимости от нового обозначения.

До того, как готовые кабели стали нормой, электрики прокладывали пустые трубки между главной панелью и стеновыми и потолочными коробками и заполняли трубки проводами разных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый — установка, которую все еще можно увидеть в старых домах сегодня.

Фото: istockphoto.com

Заземляющий провод нельзя использовать в качестве нейтрали, даже если он подключается к той же шине на главной панели — это серьезное нарушение техники безопасности, которое может вызвать поражение электрическим током, серьезную травму или смерть. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные мастера-самоделки подключат белый нейтральный провод от нового переключателя к заземляющему проводу. Не делайте этой ошибки . Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, или к белому, черному или любому другому цветному проводу, немедленно остановите и вызовите электрика, чтобы он разобрался.
