Простая схема подключения двух стареньких телефонных аппаратов для организации двухсторонней линии связи.Вышло так, что после обмена квартиры два простых дисковых телефонных аппарата стали лишними. В новой квартире не было телефонной точки, да никто об этом и не жалел — у всех сотовые.
Аппараты так и лежали в кладовке несколько лет, пока не понадобилось организовать двухстороннюю связь между гаражом и дачным домиком (оба объекта на одном участке).
Принципиальная схема
И так, схема типового телефонного аппарата показана на рисунке 1. В1 и М1 это составляющие телефонной трубки -угольный микрофон и электромагнитный капсюль. F1 — звонок. S1, S2 — номеронабиратель, пока его не трогают S1 замкнут, а S2 разомкнут.
А когда набирают номер, S2 замыкается, а S1 размыкает цепь столько раз, сколько единиц набранной цифре, например, крутанули «9» — разомкнул линию девять раз. S3 — это рычажный переключатель.
Рис. 1. Принципиальная схема типового телефонного аппарата.
Когда трубка висит он в таком положении, как на схеме, то есть, подключает к линии звонок. А когда трубку снимаем вместо звонка он подключает трубку. Задача в том, как соединить эти две схемы между собой.
Поискав в интернете нашел несколько вариантов, но все они с дополнительными вызывными кнопками. Либо сложные схемы на цифровых микросхемах, — индивидуальные мини-АТС.
В упрощенном виде, телефонная линия представляет собой источник постоянного тока напряжением около 60 V с внутренним сопротивлением около 1000 Ом.
Когда идет сигнал вызова она превращается в источник переменного напряжения около 100V с таким же внутренним сопротивлением. То есть, в принципе, чтобы «поговорить» нужно соединить телефонные аппараты как на рисунке 2.
Рис. 2. Простейшая схема соединения двух телефонных аппаратов.
Но теперь стает вопрос за вызовом. В принципе, он решается даже в такой схеме, особенно с некоторыми простыми моделями телефонных аппаратов, снабженных электронными звонками. Вспомните, что происходит если поднять трубку одного из параллельных телефонов, — звонок второго аппарата звякнет или пискнет.
А если начать набирать номер, то это звяканье или попискивание будет продолжаться все время, пока номер набирают. Так что, вот вам и сигнал вызова, — поднять трубку и набрать «0». Второй аппарат звякнет десять раз. Есть и недостаток, во-первых, не все телефонные аппараты ведут себя таким образом, — это зависит от конструкции конкретного звонкового устройства.
Во-вторых, даже если звук и есть, то он не такой громкий, как обычный вызов. Выходит, что для полноценного вызова нужен источник переменного напряжения.
Самый простой способ подать переменное напряжение по отдельному проводу. Большой проблемы это не создает, потому что сейчас легко купить трехпроводной кабель, — он используется для электропроводки с заземлением и продается в любом магазине электротоваров. К тому же провода у него разноцветные, что не дает перепутать при подключении.
Получается схема, показанная на рисунке 3. Источник питания — готовый трансформатор Т1 с выходным напряжением 42V. Напряжение через выпрямитель на диоде VD2 поступает на конденсатор С1.
Где образуется постоянное напряжение около 60V. Оно через диод VD1 и резистор R1 поступает на телефонные аппараты ТА1 и ТА2.
Рис. 3. Принципиальная схема соединения телефонных аппаратов с возможностью вызова.
Переменное напряжение снимается до выпрямителя и подается на телефонные аппараты через кнопки-переключатели S1 и S2. Если нажимаем на S1 переменное напряжение поступает на ТА2, который находится в состоянии повешенной трубки, и поэтому звонит.
Если нажимаем S2 переменное напряжение поступает теперь на ТА2, который находится в состоянии повешенной трубки и звонит. Таким образом, чтобы вызвать абонента ТА2, абонент ТА1 нажимает кнопку S1, отпускает её и слушает ответ. Чтобы вызвать абонента ТА1, абонент ТА2 делает тоже самое, но нажимает кнопку S2.
Детали и конструкция
Кнопки S1 и S2 можно установить в корпусах телефонных аппаратов, — там обычно очень много свободного места. Трансформатор Т1 готовый, можно использовать любой трансформатор со вторичным напряжением от 36 до 50V. Трансформатор может быть даже самым маломощным, — ток нагрузки в этой схеме не более 50 мА.
Карлов М. РК-08-17.
Здравствуйте, уважаемые любители опытов и экспериментов своими руками!
Мы уже затрагивали тему телефонной связи на страницах блога о науке и технике своими руками. Тогда речь шла о телефоне из пластиковых стаканчиков. К сожалению, такой телефон очень хорошо демонстрирует некоторые законы акустики, но на практике может быть применим только в довольно идеальных условиях — нить телефона должна быть натянута и не должна касаться каких-либо препятствий. Да и длина нити ограничена. Другое дело обычный проводной телефон. В его применимости сомневаться не приходится. Несмотря на распространение мобильной связи, он еще не скоро будет вытеснен из квартир и офисов. О нем и поговорим, а заодно и построим свою собственную простейшую телефонную сеть, лишенную вышеуказанных недостатков.
Знаете ли вы, что телефонная связь берет свое официальное начало еще в 19 веке, и с тех пор принципиальная конструкция телефона практически не изменилась? Это действительно так. Конечно, в деталях телефон стал другим — в состав современного телефонного аппарата входят электронные компоненты, которых просто не существовало на момент изобретения. В телефонных сетях функционируют автоматические телефонные станции, осуществляющие коммутацию абонентов между собой. Появились различные телефонные сервисы. Однако назначение телефонного аппарата любой схемы остается неизменным с момента его изобретения Александром Беллом в 1876 году — преобразование звука в электрический сигнал и передача его по линии связи до нужного абонента и обратное преобразование в звуковой сигнал. И в этом классической телефонной связи нет равных.
Чтобы продемонстрировать это утверждение давайте сравним вышеупомянутый телефон из пластиковых стаканчиков с обычной телефонной сетью. О недостатках первого мы уже говорили — это небольшая дальность, отсутствие препятствий на пути линии связи, обеспечение натяжения нити. Кроме того, давайте оценим скорость распространения звука в первом и втором типе связи. Так, скорость распространения звуковой волны в железе составляет примерно 5000 метров в секунду. Даже если бы мы нашли способ устранить затухание звуковой волны, звук, скажем, из Москвы во Владивосток шел бы 30 минут! Не знаю как вам, а мне бы быстро надоел такой телефон — до Марса радиосигнал доходит быстрее! Другое дело скорость распространения электрического импульса — 300 000 километров в секунду. Лучшего посредника для передачи звука не найти. Нужно лишь только придумать способ преобразования звуковой волны в электрический сигнал и наоборот. И такой способ как раз и нашел Александр Белл.
В его телефонном аппарате звуковой сигнал преобразовывался в электрические импульсы, которые по проводам достигали противоположного аппарата и там преобразовывались обратно в звуковой сигнал. Все оказалось настолько же простым, насколько и гениальным! Конечно, в первой телефонной сети не было ни телефонных станций, ни номеронабирателей, ни других современных телефонных прелестей. Были только два телефонных аппарата, соединенных между собой электрическим проводом. Я вам предлагаю проверить возможность существования такой телефонной сети. Более того, такую телефонную связь вполне реально использовать на практике, например, чтобы телефонизировать домашнюю мастерскую. А если провести такой телефон к месту игры вашего ребенка, то он надолго останется ключевым звеном во многих играх.
Итак, нам понадобятся:
- два телефонных аппарата;
- электрический провод.
- источник постоянного тока.
- телефонный патч-корд.
Что касается электрического провода — здесь можно себя не ограничивать — для ваших экспериментальных или домашних нужд можно использовать любую длину телефонного провода. Тип провода тоже может быть практически любой. Я в своих экспериментах использовал 30 метров витой пары.
Что же касается источника постоянного тока, то можно сказать следующее. В телефонной сети напряжение на линии в состоянии покоя (при положенной трубке) составляет 60 вольт. Но для наших экспериментов вполне будет достаточно напряжения от двух батареек типа «Крона». Можно воспользоваться и блоком питания на 12-20 вольт.
Берем патч-корд и разрезаем его напополам.
Концы зачищаем. Жилы патч-корда зачастую бывают очень тонкими, просто ножом зачищать их бывает неудобно. Можно их обжечь.
В случае использования батареек, соединяем их последовательно. Удобно воспользоваться клипсами-контактами, но можно обойтись и без них.
Включаем наш источник тока в цепь последовательно, то есть в разрыв одного из проводов.
Не забываем изолировать контакты.
Все, можно пользоваться! Единственный существенный недостаток такой схемы — это отсутствие возможности вызова абонента. Чтобы обеспечить такую возможность, нужно либо обеспечить подачу в линию переменного напряжения, как это делается в городских сетях, либо провести дополнительную линию для обеспечения звукового или светового вызова.
Два телефона в одном устройстве
Виртуализация телефонов позволит сотрудникам приносить на работу
личные устройства при сохранении надежной защиты и безопасности корпоративного контента
В современном бизнесе все громче заявляет о себе «проблема двух телефонов». Компании хотят предоставить своим сотрудникам заведомо надежные, защищенные и управляемые телефоны, с которых в случае необходимости можно в централизованном порядке легко стереть все данные. Сотрудники же хотят пользоваться любыми устройствами по своему выбору, загружая на них любые понравившиеся им приложения. Как показало исследование, организованное компанией Ciscoв 14 странах, включая Россию(2011 CiscoConnectedWorldTechnologyReport), 81 процент студентов колледжей хотят приносить на работу свои личные устройства. Эти требования все труднее игнорировать, тем более, что они все чаще исходят не только от рядовых сотрудников, но и от старших руководителей компаний.
Пока эта проблема решается примитивнейшм способом: сотруднику приходится носить с собой два телефона — личный и корпоративный. Между тем с помощью новых технологий одну телефонную трубку Android можно превратить в две виртуальных и в результате получить корпоративный телефон и личный телефон в одном устройстве, с которым можно делать все, что вам заблагорассудится.
Есть два решения, основанные на разных подходах к телефону двойного назначения. Решение VMwareHorizonсоздает виртуальную машину, предоставляющую безопасную управляемую среду для корпоративного использования и более открытую среду для личных дел. Решение же EnterproidDivide(его под торговой маркой Toggleк концу года обещает выпустить на рынок компания AT&T) создает на телефоне безопасную рабочую среду в так называемой «песочнице» (sandbox). В обоих случаях пользователь может быстро и легко переключаться между корпоративным и личным режимом работы.
Подход компании VMwareотличается большей широтой. Он действительно превращает телефон в систему, выглядящую как два отдельных телефона. Каждый из них имеет свой номер, и на каждом установлены свои приложения, причем приложения личного телефона не могут получать доступ к корпоративным данным, и, наоборот, личные данные остаются недоступными для корпоративных приложений. В случае необходимости корпоративный телефонный номер можно стереть в удаленном режиме вместе со всеми корпоративными данными и приложениями.
До конца текущего года компания Verizonнамерена предложить решение VMwareсвоим корпоративным заказчикам. Вначале оно будет поддерживаться только на телефонах Android от компании LG, но впоследствии должно распространиться на все телефонные аппараты с операционной системой Android. Verizonобещает поддерживать раздельный биллинг двух виртуальных телефонов. В результате компания будет платить только за работу корпоративного телефона, а абонент будет оплачивать связь личного характера через отдельный счет. Еще один оператор — Telefónica- работает над аналогичным проектом в Европе вместе с компаниями LGи VMware.
Пока речь идет о решениях только для телефонов с операционной системой Android, но наверняка появится спрос на функции двойного назначения и для устройств iPhone. Компания Apple, однако, не предоставляет внешним разработчикам достаточно глубокий доступ к своей операционной системе, что не дает возможности разработать виртуальную машину. Разве что компания Enterproid, по ее словам, ведет работу по встраиванию своей услуги Divide (разделение аккаунтов) в устройства iPhoneи операционную систему WindowsPhone 7.
Компания ResearchInMotionпредлагает услугу Balanceдля своих телефонов BlackBerry. Когда телефон BlackBerryработает через корпоративный сервер BlackBerryEnterpriseServer, функция Balanceне дает возможности устанавливать связь между личными и корпоративными приложениями (к примеру, в этом режиме вы не сможете копировать данные из корпоративного приложения и сбрасывать их в личные приложения, а социальные сети не смогут получить доступ к корпоративным данным). Кроме того, эта функция позволяет ИТ-администраторам стирать корпоративные данные без ущерба для личной информации.
Подобные решения, очевидно, будут становиться все более популярными, поскольку, как уже говорилось, сотрудники требуют от работодателей все большей свободы выбора мобильных устройств, а эти решения позволяют сравнительно легко и экономично удовлетворить требования всех заинтересованных сторон.
Дополнительную информацию рад предоставить
Александр Палладин, руководитель пресс-службы Сiscoв СНГ и Грузии
(тел. +7 985 226-3950)
О компании Cisco
Cisco – мировой лидер в области сетевых технологий, меняющих способы человеческого общения, связи и совместной работы.Чистый объем продаж компании в 2011 финансовом году составил $43,2 млрд. Информация о решениях, технологиях и текущей деятельности компании публикуется на сайтах www.cisco.ru и www.cisco.com.
Cisco, логотип Cisco, CiscoSystems и логотип CiscoSystems являются зарегистрированными торговыми знаками CiscoSystems, Inc. в США и некоторых других странах. Все прочие торговые знаки, упомянутые в настоящем документе, являются собственностью соответствующих владельцев.
Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.
Как подключить телефонный аппарат или АОН сразу к двум телефонным линиям?
Эта статья о простом устройстве для автоматической коммутации телефонного аппарата или приставки АОН-а с двумя телефонными линиями.
Началось всё это лет десять тому назад, когда у меня очередной раз перестал работать телефон. Вызвал я мастера с АТС и сразу ему посоветовал, чтобы он искал неисправность за пределами моей квартиры. В этих поисках я вызвался его сопровождать, так как от качества работы телефона зависели мои доходы.
Самые интересные ролики на Youtube
Нужно сказать, что наладить работу этой линии нашим горе-мастерам не удавалось на протяжении нескольких лет. И лишь спустя годы кто-то из них, как он сам сказал, пошевелил где-то в подвале кабельную муфту, после чего, телефон стал работать хорошо. Видимо в месте соединения кабелей есть некачественная пайка или замыкание.
Итак, спустился я с мастером на несколько этажей ниже, где он открыл щит, чтобы проверить соединение. Тогда то меня и удивило, что при существующих очередях на получения телефона, рядом с уже полностью занятым десятипарным кабелем был прикручен ещё одни кабель, где была занята только одна пара. Я попросил разъяснений у мастера, на что он мне ответил, что этот кабель завели сюда по ошибке, в то время как один из 22-х этажный подъездов нашего дома ещё не телефонизирован. Узнав об этом, я на следующий день поехал в центральный офис АТС и подал заявление на подключение второго телефона. Вот так у меня образовалась вторая линия.
Так как мне при ремонте всевозможной техники приходилось иметь дело и с телефонами, то я при поиске двухлинейного аппарата, уже примерно знал, что именно нужно искать.
Как ни странно, но большинство телефонных аппаратов очень плохо осуществляют свою основную функцию, а именно передачу звука на расстояние. А специфика моей работы требовала как раз идеального прослушивания соединяемых абонентов.

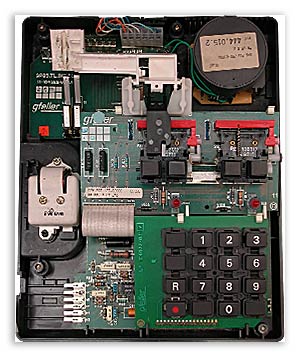

Поиски телефона с приличными звуковыми характеристиками, привели меня к покупке двух двухлинейных телефонов белорусского производства выполненных по швейцарской лицензии. Покупать пришлось через знакомых, так как такие телефоны у нас поступили только в органы внутренних дел.
Это очень простые телефоны, у которых даже коммутация линий осуществляется механическим переключателем, хотя и с элементами механической же логики.
Набор номера только импульсный, но, зато, целых две микросхемы отвечают за звук и при этом оба канала телефона имеют хорошую гальваническую развязку. Качество звука этих телефонов с лихвой компенсирует отсутствие всяких прибамбасов. Даже когда ваш собеседник прикрывает трубку рукой и кому-то что-то говорит, то на другом конце провода, вы можете всё это слышать.
Пока я занимался прокладкой кабелей, наши парламентарии наконец-то пришли к выводу, что определение номера звонящего абонента не является вопиющим нарушением прав человека. (До этого они именно так и считали.)
Так что, наша новая цифровая АТС Ericsson начала оказывать платные услуги по определению номера. При этом качество определения гарантировалось только в случае использования дорогущих приставок, которые предлагалось купить у самой АТС или её дилеров.
Покупать сразу четыре приставки было накладно, и для начала было куплено только две, по одной на каждую линию. Но, бегать каждый раз из комнаты в комнату оказалось неудобно, и я решил сконструировать коммутаторы для этих приставок.
При исследовании поведения телефонной линии в режиме передачи сигнала АОН обнаружилось, что частотные посылки, передающие информацию о входящем номере, всегда передаются после первого звонка, вне зависимости от его продолжительности. Ну, а, зная это, построить коммутатор оказалось уже несложно.
В качестве основного коммутирующего элемента устройства, было выбрано поляризованное электромагнитное реле, так как построить коммутатор с полной гальванической развязкой на существующих в тот момент КМОП ключах было сложно, да и надёжность такого устройства оставляла бы желать лучшего.
Поляризованное же реле, позволяло не только осуществить полую гальваническую развязку между линиями, но и не требовало источника постоянного питания, так как питание ему необходимо только в момент переключения.

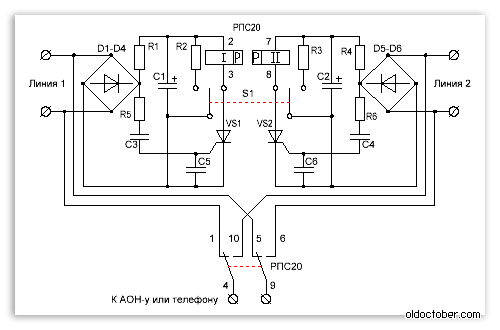

Электрическая схема автоматического коммутатора телефонных линий.
- D1-D6 – КЦ407
- R1, R4 – 1 МОм
- R2, R3 – 300 Ом
- R5*, R6* – 1… 100 кОм
- C1, C2 – 22мкФх160В
- C3, C4 – 2,2мкФх160В
- C5, C6 – 10нФ
- VS1, VS2 – КУ101E
Описание работы схемы.
В период ожидания, конденсатор C1 заряжается током, текущим из Линии 1, через выпрямитель D1-D4 и резистор R1 до напряжения 40-60Вольт.
Первый импульс сигнала вызова, поступающего из Линии 1, благодаря диодному мосту D1-D4, подаётся в нужной полярности через резистор R5 и конденсатор C3 на управляющий электрод тиристора VS1. Тиристор отпирается и разряжает конденсатор C1 на левую обмотку реле РПС20 (контакты 2 и 3). Реле РПС20 срабатывает и подключает своими контактами (1, 4 и 5, 9) Линию 1 к телефонному аппарату.
Когда сигнал вызова приходит по Линии 2, то срабатывает правая по схеме обмотка реле РПС20 и телефонный аппарат подключается к Линии 2.
Переключатель S1 имеет три положения: «Авто», «Линия 1» и «Линия 2» (на схеме переключатель находится в положении «Авто». Этот переключатель предназначен для принудительной коммутации той или иной линии и может пригодиться при коммутации двух линий к обычному телефонному аппарату.
Например, если Вы уже говорите по Линии 1, переключатель находится в положении «Авто», а к вам в это же самое время поступит вызов по Линии 2, то коммутатор разорвёт Линию 1 и переключит аппарат к Линии 2. Чтобы этого не произошло, нужно во время разговора выбрать соответствующую линию. Хотя, вероятность подобных накладок, конечно, крайне низка, но я всё же добавил эту функцию, так как кроме этого, переключатель позволяет выбирать линию, с которой осуществляется исходящий звонок. В частности, мне это позволяло выбирать и удерживать линию, для подключения к Интеренту через Dial-up.
Конструкция и детали.
Так как мне пришлось изготовить всего два таких коммутатора, то я не стал травить печатную плату, а собрал всё на отрезках платы для макетирования. Корпуса купил готовые на радиорынке.
Некоторые подробности об используемых радиодеталях.
Конденсаторы C1 и C2 лучше использовать импортные, так как у них на порядок ниже ток утечки. Желательно, чтобы ток утечки не превышал 10-20мкА. От величины этой утечки зависит сопротивление линии в режиме ожидания измеренное со стороны АТС.

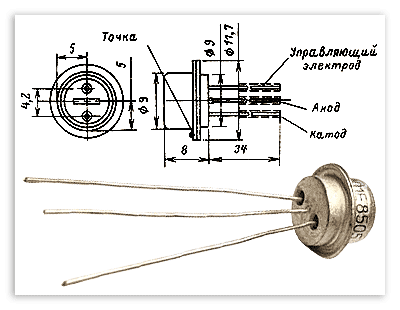

Тиристоры КУ101Е я использовал только потому, что тогда не нашлось других. Покупал их почти по доллару. Именно из-за применения КУ101E пришлось подбирать величину резисторов R5 и R6 для каждого экземпляра тиристора. С импортными тиристорами такой проблемы быть не должно. У них малый разброс параметров и более высокая чувствительность.
| Тип прибора | Катод | Управ. | Анод |
| BT169D(E, G) | 1 | 2 | 3 |
| CR02AM-8 | 3 | 1 | 2 |
| MCR100-6(8) | 1 | 2 | 3 |
Сейчас нет смысла использовать раритеты вроде КУ101, и лучше купить импортные тиристоры, например, BT169 (у нас они самые дешёвые).
Технические данные РПС20.

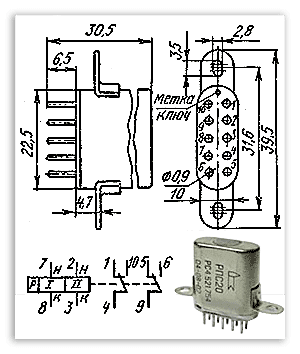

Цоколёвка (распиновка) поляризованного реле РПС20.
Реле РПС20 можно применить с любым паспортом, так как в представленной схеме надёжность его срабатывания зависит, не столько от приложенного напряжения, сколько от количества энергии накопленной конденсатором C1 или C2. Если реле всё же не переключается, то нужно увеличить ёмкость конденсаторов C1 и C2.
Предельные эксплуатационные данные.
Электрическая прочность: ~500B;
Сопротивление изоляции: 200Мом;
Мин. режим коммутации; 5мкА, 0,05В;
Гарантированное число коммутационных циклов: 10000.
Зависимость параметров от номера паспорта.
| Номер паспорта | Сопротивление, Ом | Напряжение, В | Напряж. срабат., В |
РС4.521.751 |
30+3 | 6 (-0,6 +1,2) | 3,6 |
РС4.521.752 |
130+19,5 | 12 (-1,2 +2,0) | 7,8 |
РС4.521.753 |
175±25 | 15 (-1,5 +3,0) | 10 |
РС4.521.754 |
660±132 | 27 (- 3 +5) | 18 |
РС4.521.755 |
660±132 | 27 (- 3 +5) | 18 |
РС4.521.756 |
500±75 | 27 (-5 +7) | 16 |
PG4.521.757 |
310+46,5 | 20 +2 | 13 |
РС4.521.758 |
18±1,8 | 4,6 +0,6 | 2,8 |
РС4.521.759 |
500+75 | 27 (- 5 +7) | 16 |
РС4.521.760 |
175±26 | 15 (-1,5 +3,0) | 10 |
РС4.521.761 |
30+3 | 6 (-0,6±1,2) | 3,6 |
РС4.521.762 |
130±19,5 | 12 (-1,2 +2,0) | 7,8 |
РС4.521.763 |
660±132 | 27 (-3 +5) | 18 |
Изображение коммутатора снаружи и изнутри.

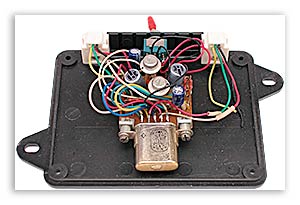

Вот так выглядит коммутатор изнутри. Для соединения с линиями и телефоном используются стандартные телефонные вилки и розетки типа RJ11

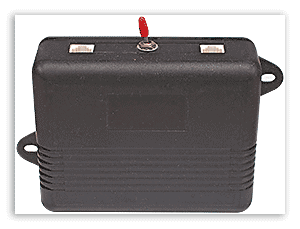

Внешний вид изделия в сборе. Я прикрутил коробку к стене рядом с телефонной розеткой. Но, наверное, если использовать подобный коммутатор для коммутации телефонного аппарата, то лучше расположить его радом с аппаратом или поместить схему внутрь телефонного аппарата.
13 Май, 2010 (13:35) в Сделай сам
Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».
Подключить стационарный, факс или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.
Какое напряжение в телефонной линии связи
Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.
Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.
Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения.
Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.
Какой потечет ток
при коротком замыкании проводов телефонной линии
В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.
Если измерять ток короткого замыкания в квартире, то за счет сопротивления проводов линии связи и в контактах соединительных коробок его величина не превысит 25 мА.
Схема подключения проводного стационарного телефона к АТС
От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с открытой крышкой.
Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным проводом ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.
Как видите, схема подключения проводного стационарного телефона или факса простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобства эксплуатации и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать. Полярность подключения телефона значения не имеет.
Как подключить телефон к линии связи
Подключение телефонных аппаратов, факсов в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.
Схема подключения телефона к советской телефонной розетке РТШК-4
Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.
Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.
В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам.
Для контроля целостности линии в розетке раньше устанавливался конденсатор (в настоящее время не устанавливается), который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат.
При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.
Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать.
Для работы телефона или факса не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клино
[ Начало ] >>> АТС, VoIP, системы безопасности, связь, телеком >>> Тема
|
Как на телефоне включить вторую линию
Сегодня расскажем как включить вторую линию на телефоне. Это полезная услуга, если ваша работа и жизнь связаны с частыми звонками по телефону, либо вы не хотите пропустить срочный или важный звонок. Инструкция по включению ориентирована на смартфоны под управлением Андроид: Хонор, Самсунг, Сяоми, для владельцев айфонов все действия аналогичны, различаться могут только названия пунктов. В начале статьи кратко расскажем, что такое “Вторая линия” или функция “Ожидания вызова”, а ниже дадим рекомендации как включить данную опцию. Обязательно прочитайте статью до конца – там расскажем как защитить устройство отключив установку из неизвестных источников, а так же как бороться с надоедливой рекламой и спамом в мессенджерах.
Зачем нужна вторая линия?
Самый яркий пример – ожидание срочного звонка по работе или от родственников. Допустим вы разговариваете по телефону и вам звонит еще кто-то. Если опция второй линии (или “Ожидание вызова”) отключена – человек получит короткие гудки “Занято”. Если ожидание вызова включено в настройках – вам поступит второй звонок и вы можете переключаться между ними. Простыми словами:
Вторая линия – возможность переключиться на поступивший звонок при активном разговоре по телефону. В смартфонах эта опция называется “Ожидание вызова”.
Как включить вторую линию (Ожидание вызова)
Для примера напишем инструкцию для смартфонов Xiaomi Redmi 5. На моделях других фирм действия аналогичны.
- Открываем настройки смартфона, заходим в “Приложения”, Системные приложения”. У вас пункт может называться “Все приложения”.
- Ищем в списке приложение “Телефон” и заходим туда.
Находим приложение Телефон
- Теперь переходим к пункту “Ожидание вызова”, открываем.
Заходим в Ожидание вызова
- Активируем ползунок уведомления о входящих вызовах в активированное положение.
Активируем ползунок и включаем функцию
- Теперь можно позвонить кому-нибудь, а третий человек должен набрать ваш номер.
- При поступлении такого звонка на экране можно ответить на входящий вызов.
- Предыдущий звонок окажется в “Режиме ожидания”, но вы можете свободно переключаться между ними.
Если не можете найти какой-либо из пунктов в настройках – воспользуйтесь поиском. В верхней строке можно сразу набрать соответствующий раздел настроек или название функции. Такая возможность реализована на всех Андроид смартфонах последних поколений.
Ищите необходимый пункт по названию
Можно объединить входящие звонки и разговаривать втроем и даже вчетвером. Для этого при двух звонках на экране появится надпись “Объединить” или “Конференция” нажмите на эту кнопку что бы начать одновременный разговор со всеми участниками беседы.
Если ожидание вызова не работает
У большинства мобильных операторов: МТС, Мегафон, Теле2, Йота, Билайн и прочих данная услуга включена по умолчанию. Если после активации ожидания вызова второго звонка не поступает – следует связаться с оператором вашей мобильной сети и попросить активировать услугу. Для связи с оператором используйте следующие номера:
- Для абонентов МТС 8 800 250 08 90.
- Сеть Мегафон: звонок на 8 800 550 0500 или на короткий номер 0500 с мобильного.
- Теле2 абонентам: 8 800 555 0611. Или по короткому номеру 611. После соединения нажмите 0 для соединения с сотрудником.
- Абоненты Йота 8 (800) 550-00-07.</li
- Для Билайна
8-800-700-0611или0611.
Полезные советы
Если вы пользуетесь смартфоном совсем недавно – подумайте о защите устройства и отключите установку приложений из неизвестных источников.
Пользователи мессенджеров типа Whatsap и Viber начали получать массовые рассылки со спамом от различных групп и пользователей. Зачастую это рассылка вирусных сообщений или реклама. Как бороться со спамом мы написали недавно в этой статье. Обядательно к прочтению как новичкам Андроид устройств, так и опытным пользователям.
Выводы
Как видим включить вторую линию на устройстве совсем просто. В комментариях пишите помогла ли вам данная инструкция и задавайте любые вопросы по использованию телефонов. На нашем портале много советов по настройке и решению ошибок для смартфонов Андроид и IOS. Изучите другие статьи о использовании и защите вашего смартфона. Мы стараемся освящать наиболее актуальные и полезные темы простыми словами. Принимаем запросы на решение ошибок в смартфонах, бытовой технике, исправления сбоев и багов при работе на персональных компьютерах, программах и играх.
Как работают двухлинейные телефоны | HowStuffWorks
Если вы выросли в семье с членом семьи, который монополизировал телефон, то вам не нужно, чтобы кто-то продавал вас, если у вас есть несколько телефонных линий. Помимо того, что вам не нужно беспокоиться о том, как королева азартных игр связывает линию, двухлинейные телефоны могут позволить кому-то, работающему дома, иметь отдельную линию, предназначенную для деловых звонков.
Деловые путешественники не могут жить без вещей.Двухканальные телефоны являются стандартной функцией в большинстве отелей, наряду с доступом в Интернет, подключениями для вашего MP3-плеера и эргономичными креслами. Телефоны также позволяют интернет-пользователям по коммутируемым каналам просматривать веб-страницы и одновременно сплетничать. Двухлинейные телефоны объединяют две отдельные телефонные линии (два разных телефонных номера) в одном устройстве.
Если у вас есть один из этих телефонов, вы, возможно, задаетесь вопросом, как две отдельные телефонные линии могут исходить от одного устройства.В конце концов, однолинейные и двухстрочные телефоны выглядят удивительно одинаково и подключаются одинаково. Где магия?
Выньте телефонный шнур из гнезда и внимательно посмотрите на него. Вы, вероятно, увидите четыре провода внутри. Некоторые телефонные шнуры имеют больше, а некоторые меньше, но стандартный номер четыре. Если это так с вашим шнуром, то, к удивлению, ваш бизнес или место жительства готовы к двум линиям. Оказывается, для одной телефонной линии требуется только два из этих проводов, поэтому у вас есть два запасных.Чтобы активировать вторую линию, все, что вам нужно сделать, это связаться с телефонной компанией и попросить представителя включить два других провода для вашей второй линии.
В этой статье вы узнаете, как абоненты могут использовать две телефонные линии на одном телефоне. В следующий раз, когда ваша вторая линия зазвонит в середине марафонского разговора члена вашей семьи, вы узнаете немного больше о механике происходящего. Далее узнайте, как работают двухлинейные телефоны, чтобы не пропустить ни одного звонка.
,Двухканальная телефонная механика | HowStuffWorks
Если вы выполнили домашнюю работу, то вы уже хорошо понимаете, как работают однолинейные телефоны, из статьи HowStuffWorks «Как работают телефоны». В то время как однолинейные телефоны имеют только одно гнездо, у двух линейных телефонов есть два или три. Если ваши телефонные линии не объединены в один шнур, вы подключаете первую линию к первому разъему, а вторую линию — ко второму. Если линии объединены, вы просто подключаете один шнур к третьему разъему, который предназначен для обнаружения всех четырех проводов.
На самом простом уровне двухлинейные телефоны устанавливают соединение так же, как однолинейные телефоны; у них просто два из всего. Проводники в телефонной розетке определяют наличие первой и второй наземной линии, а затем назначают каждую линию соответствующему пользовательскому интерфейсу. Функции первой линии управляются одним интерфейсом, а две строки — другим. Детекторы состояния внутри телефона распознают, подключены ли телефонные линии к стационарным телефонам, и затем работают соответствующим образом.Эти детекторы выбирают одну из двух телефонных линий для использования при проверке заданных условий, таких как номер телефона конкретной линии. В двух линейных телефонах также используются оптоизоляторы , которые изолируют линейные цепи и предотвращают перекрестные помехи.
Двухлинейные телефоны могут работать гибко в зависимости от того, как телефонные линии подключены. Иногда может использоваться только первая строка, иногда просто вторая строка, а иногда и обе. Механизм переключения внутри телефона обнаруживает, когда одна из линий используется, и вызывает загорание лампочки на телефоне, сигнализирующей об использовании линии.В зависимости от модели телефона могут существовать несколько других механизмов переключения для реализации таких функций, как удержание, внутренняя связь и конференц-связь. Конференц-связь позволяет телефонному пользователю, человеку на первой линии и человеку на второй линии, общаться друг с другом.
Несмотря на то, что в большинстве крупных компаний вы с большей вероятностью увидите телефон с шестью или двенадцатью линиями, у двухлинейных телефонов все еще есть место. Какой бы телефон с двумя линиями вы ни выбрали, если у вас болтливое домашнее хозяйство, дополнительные возможности линии оставят вас в размышлениях о том, как вы выжили с одним.Чтобы узнать больше о телефонах и двухлинейных телефонах, наберите некоторые ссылки на следующей странице.
Связанные Статьи HowStuffWorks
Больше замечательных ссылок
Источники
- Крист, Шон. «Заниматься собственной телефонной проводкой». (28 мая 2008 г.) http://www.ling.upenn.edu/~kurisuto/phone_wiring.html
- Донован, Дейв. «Как подключить вторую телефонную линию». Сделай сам. 2007. (28 мая 2008 г.) http: //www.doityourself.com / stry / addphoneline
- German, Kent. «Два номера на одном мобильном телефоне». CNET Отзывы. 8 августа 2006 г. (28 мая 2008 г.) http://reviews.cnet.com/4520-11282_7-6625917-1.html
- Home Tech Solutions. «Как мне… подключить вторую телефонную линию». 2008. (28 мая 2008 г.) http://www.hometech.com/learn/hdi11.html
- McAlevey et al. «Многофункциональная двухканальная телефонная система». Патент США. 12 мая 1986 г. http: //patft.uspto.gov/netacgi/nph-Parser? Sect1 = PTO1 & Sect2 = HITOFF & d = PALL & p = 1 & u =% 2Fnetahtml% 2FPTO% 2Fsrchnum.htm & r = 1 & f = G & l = 50 & s1 = 4691345.PN. & OS = PN / 4691345 & RS = PN / 4691345
- Михал, Кит А. «Добавление второй линии в существующие телефонные разъемы». Phone-Man’s Home Wiring Advice Page. 2006 г. (28 мая 2008 г.) http://www.homephonewiring.com/add-line2.html
- Recht, Thomas Stuart, et al. «Способ и устройство для управления работой многоканального телефона». 20 октября 1995 г. http://patft1.uspto.gov/netacgi/nph-Parser?Sect1=PTO1&Sect2=HITOFF&d=PALL&p=1&u=%2Fnetahtml%2FPTO%2Fsrchnum.htm & r = 1 & f = G & l = 50 & s1 = 5841851.PN. & OS = PN / 5841851 & RS = PN / 5841851
Вопрос: Если я использую два разных аккаунта Line, что я могу сделать, чтобы они оба были на одном iPhone?
Линиябыстро стала одним из самых популярных приложений для обмена мгновенными сообщениями, поскольку у некоторых людей есть две учетные записи. Функция, которая привлекает большинство пользователей, заключается в том, что ее можно использовать как с компьютера, так и с вашего смартфона. Некоторые ситуации, по которым вы можете использовать две учетные записи:
- Наличие личного кабинета и бизнес аккаунта.
- Использование одного аккаунта для друзей и другого для семьи.
Но проблема в том, что вы не можете войти в две учетные записи Line на одном iPhone по умолчанию, поэтому в этой статье мы покажем вам, как это легко сделать.
1. Использование двухлинейных учетных записей на одном iPhone без джейлбрейка
Первое решение, которое мы покажем вам, — это Line 2. Это приложение является просто копией исходного приложения Line, хотя и устанавливается как новое приложение, которое позволяет запускать два экземпляра одновременно.
1. Загрузите и установите приложение Line, если оно еще не настроено.
2. Откройте приложение «Safari» и перейдите на этот сайт.
3. Проведите пальцем вниз и нажмите приложение «Линия 2», затем нажмите кнопку загрузки и нажмите «Установить», чтобы разрешить установку стороннего приложения.
4. После того, как приложение установлено, откройте «Настройки> Общие> Профиль» и отсюда включите настройку «Доверить программное обеспечение VNE».
5. Наконец, откройте приложение Line 2, войдите под своей второй учетной записью, и вы готовы к работе!
Это самый эффективный способ иметь две учетные записи Line на одном iPhone, и самое приятное, что вам не нужно выходить из одной учетной записи, чтобы войти в другую — они могут работать одновременно.
2. Использование двухлинейных учетных записей на одном взломанном iPhone
Кроме того, вы можете сделать джейлбрейк вашего iPhone. Джейлбрейк устройства iOS предоставляет пользователям больше свободы по сравнению с системой iOS и позволяет иметь две учетные записи Line на одном iPhone. Если вы уже взломали свой iPhone, то следуйте приведенным ниже инструкциям.
1. Откройте приложение Cydia и перейдите в «Cydia> Управление> Источники».
2. Нажмите «Изменить», затем «Добавить» и введите этот репо.
3. После того, как репо добавлено и загружено, выполните поиск «Ломтики». Установите ломтики и следуйте инструкциям, которые отображаются на вашем iPhone.
4. После того, как приложение установлено, обновите его с помощью Springboard и найдите ломтики в приложении «Настройки».
5. Просто выберите приложение Line, введите данные своей учетной записи, нажмите кнопку «Домой» и откройте приложение Line по умолчанию. Будут показаны оба аккаунта — просто нажмите на тот, который вы хотите использовать.
К сожалению, перед использованием этого метода вам придется сделать джейлбрейк iPhone.Тем не менее, это будет сделано для любого, у кого есть взломанное устройство.
3. Сделайте резервную копию данных iPhone, включая данные линии, до джейлбрейка
Рекомендуется сделать резервную копию ваших данных Line на случай возникновения проблем. Мы предлагаем вам сделать резервную копию ваших данных, прежде чем следовать любому из методов, которые мы объяснили выше.
- Резервное копирование данных iPhone без перезаписи других резервных копий.
- Выборочно восстанавливайте любые резервные копии на вашем iPhone, не перезаписывая существующие данные.
- Экспорт данных из резервных копий iTunes или iCloud.
- Извлечение файлов с любого из ваших устройств iOS.
- Совместимо с iOS 7 или новее, даже с iOS 11.3.
Помимо этих нескольких функций, которые предоставляет iMyFone D-Port Pro, существует множество других, которые делают его полезным инструментом.
Прежде чем пытаться выполнить одно из указанных выше решений, вы можете сделать это с помощью следующего руководства.
1. Нажмите «Резервное копирование и экспорт с устройства», подключите iPhone и нажмите «Сделать полную резервную копию».
2. Прочтите информацию, отображаемую на дисплее, и нажмите «Резервное копирование», чтобы продолжить.
3. После завершения резервного копирования нажмите «Просмотр и экспорт резервной копии», чтобы убедиться, что все ваши данные линии были успешно скопированы.
Попробуй бесплатно Попробуй бесплатно
Если вы собираетесь сделать джейлбрейк вашего iPhone, то резервное копирование ваших данных имеет важное значение. Потеря данных не является редкостью при взломе, поэтому не рискуйте.
4. Восстановите резервную копию на iPhone с легкостью
Итак, после создания резервной копии с помощью нашего метода выше и джейлбрейка вашего iPhone, вы можете обнаружить необходимость восстановления некоторых потерянных данных. К счастью, существует несколько разных способов восстановления резервных копий с помощью iMyFone D-Port Pro.
Восстановление iTunes / iMyFone Backup
С этим первым решением мы покажем вам, как восстановить резервную копию, которую вы сделали с помощью iTunes или iMyFone.
1. Запустите iMyFone D-Port Pro и нажмите «Восстановить резервную копию на устройство».
2. Выберите резервную копию, которую вы хотите восстановить, и на следующем экране нажмите «Восстановить полную резервную копию».
3. Прочитайте информацию, отображаемую на экране, нажмите «Далее», и через несколько минут резервная копия будет восстановлена на вашем iPhone.
Попробуй бесплатно Попробуй бесплатно
С iMyFone вы можете быстро восстановить ваши данные, если есть резервная копия.
Восстановление iCloud Backup
С другой стороны, если вы создали резервную копию данных с помощью iCloud, следующий метод более подходит.
1. Откройте iMyFone D-Port Pro и нажмите «Восстановить резервную копию на устройство». Под списком резервных копий нажмите «Загрузить резервную копию iCloud» и введите данные своей учетной записи.
2. На экране отобразится список доступных резервных копий iCloud. Выберите один из них, нажмите «Далее», выберите любые типы данных, которые необходимо восстановить, и нажмите «Далее».
3. Резервная копия будет загружена и отсканирована. После этого установите флажки рядом с любыми типами данных, которые вы хотите восстановить, и нажмите «Восстановить», чтобы завершить процесс.
Попробуй бесплатно Попробуй бесплатно
Помимо того факта, что резервную копию нужно будет сначала загрузить из iCloud, это невероятно полезный метод.
Заключить…
Мы не можем не подчеркнуть важность создания резервной копии iPhone до того, как достаточно сделать джейлбрейк. Существует настолько высокий риск потери данных, что он просто не использует эту возможность, чтобы рискнуть. Используя бесплатную пробную версию этого инструмента резервного копирования и восстановления без колебаний.В настоящее время iMyFone не поддерживает возможность резервного копирования или восстановления только данных линии, но эта функция будет реализована в ближайшее время. Если вы хотите выполнять резервное копирование или восстановление только текстовых сообщений, данных WhatsApp или WeChat, iMyFone D-Port Pro — это инструмент для вас.
,- Товары
- Клиенты
- Случаи использования
- Переполнение стека Публичные вопросы и ответы
- Команды Частные вопросы и ответы для вашей команды
- предприятие Частные вопросы и ответы для вашего предприятия
- работы Программирование и связанные с ним технические возможности карьерного роста
- Талант Нанимать технический талант
