Как подключить двухклавишный выключатель к трем проводам – Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

domikelectrica.ru

Схема подключения двухклавишного выключателя

Независимо от того, насколько каждый из нас знаком с электричеством и законами электротехники, простейшее устройство «выключатель» знают все. За целый день мы пользуемся им больше, чем ложкой или вилкой – дома, на работе, в общественных местах. Поэтому так важно познакомиться с этим аппаратом поближе, узнать из чего он состоит, каких бывает разновидностей, на чём основывается принцип работы и как правильно подключить его в электрическую сеть. В данной статье предлагаем подробно поговорить об устройстве, которое находится посередине между самым простым и более сложными. Это – выключатель с двумя клавишами. Тех, кто занимается самостоятельно дома ремонтом электрической сети, наверняка заинтересует схема подключения двухклавишного выключателя.

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

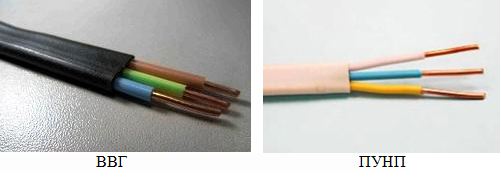

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Конструктивное устройство и принцип действия

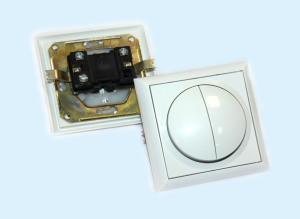

Устроен выключатель с 2-мя клавишами несложно.

Основная часть – это рабочий механизм, установленный в подрозетник. Его фиксация в монтажной коробке происходит двумя способами в зависимости от модели выключателя:

• с помощью металлической рамки, в которой для этого есть специально предназначенные отверстия;
• при помощи распорных лапок.

Главной частью рабочего механизма являются три контакта:

• один входящий, который должен соединяться проводом с источником питания;
• два отходящих, от них провода идут на две группы осветительных приборов (либо на две разные комнаты – туалет и ванную).

Все эти контакты неподвижные, а связь между ними осуществляется при помощи подвижных контактов, расположенных также в рабочей части.

Ещё у выключателя имеется защита, состоящая их двух клавиш и рамки, выполнены они из пластика. Каждая клавиша крепится на один приводной механизм, путём нажатия она будет замыкать входящий и отходящий контакты, тем самым подавая напряжение на одну группу светильников. Рамка из диэлектрического материала крепится сверху, чтобы исключить возможность прикосновения рукою к рабочей части выключателя. Она закрепляется защёлками либо двумя винтами.

Теперь немного всё это обобщим. Из распределительной коробки приходит провод на входящий неподвижный контакт выключателя, по нему поступает напряжение от источника питания. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные (входящий и один отходящий), по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Аналогично нажимаете другую клавишу, и приводите в работу вторую группу светильников.

Обратный процесс происходит в точности до наоборот. Нажали клавишу в обратную сторону, подвижный контакт разомкнул цепь между входящим и отходящим неподвижными контактами, напряжение по разорванной цепочке поступать уже не может и лампы на светильниках не горят.

Схема подключения

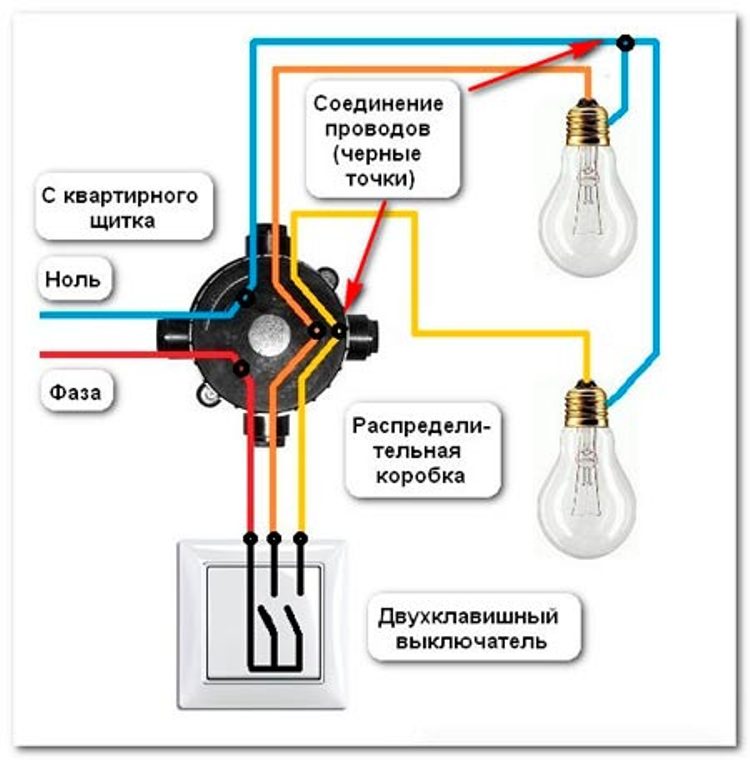

Схема подключения двухклавишного выключателя на две лампочки предусматривает, что в помещении уже смонтированы:

• Распределительная коробка. Она должна располагаться под потолком (ниже его на 10-30 см). Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.
• Выключатель 2-х клавишный. Каких-то особенных требований по его расположению нет, сейчас, как правило, устанавливают аппарат на уровне опущенной руки взрослого человека.
• В двух комнатах (например, ванной и туалете) установлены светильники. Основная работа будет производиться с патронами.

Итак, оборудование установлено, осталось только всё электрически увязать между собой, подать напряжение на двойной выключатель, а с него уже на лампы.

Прежде всего, не забудьте отключить вводной автомат на квартиру, чтобы исключить возможность попадания под напряжение!

К распределительной коробке подходит двухжильный провод, который подаёт из питающей сети «фазу» и «ноль».

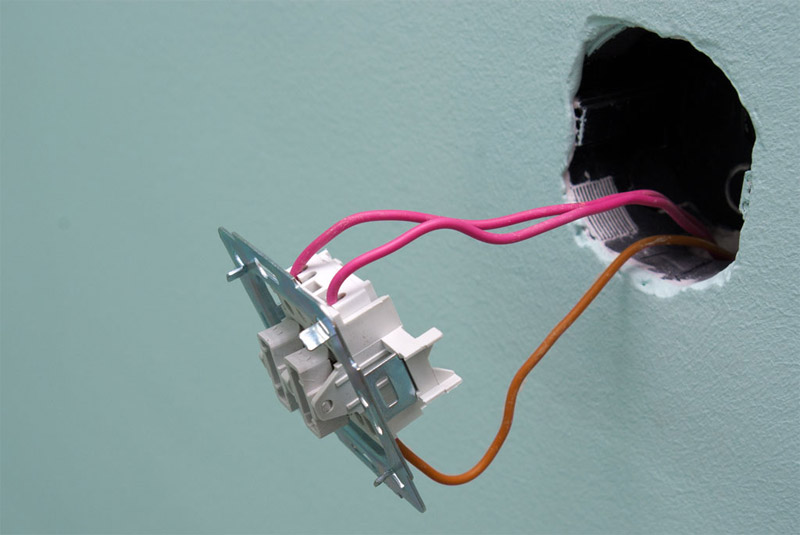

К двойному выключателю проложено три провода. Один из распределительной коробки, по которому будет поступать «фаза» на входящий неподвижный контакт, ещё два фазных провода, соединяющих неподвижные отходящие контакты с патронами светильников.

В патроне светильника есть два контакта, к одному подключается «фаза», ко второму крепится нулевая жила, которая в распределительной коробке соединяется с «нулём» питающей сети.

В распределительной коробке провода соединяются путём скрутки либо при помощи специальных зажимов. Если будете пользоваться первым способом, то обязательно место скрутки хорошо заизолируйте и наденьте сверху ПВХ трубки. Очень важно, чтобы все контактные соединения были максимально надёжными. Плохой контакт приводит к нагреву и выходу из строя оборудования.

Самое главное! Подсоединённый провод к входящему контакту выключателя должен быть только «фазой» и никак иначе. Если вы подсоедините «ноль» это будет не то, что неправильно, а опасно. При замене лампочек вы можете попасть под напряжение. Проследите за этим очень внимательно!

Собранная схема двойного выключателя опробуется путём включения вводного автомата на квартиру, потом поочерёдным нажатием клавиш выключателя и проверки рабочего состояния лампочек (они должны загореться).

Для более полного понимания подключения выключателя рекомендуем посмотреть вот это видео:

Теперь вы знаете, как подключить двойной выключатель, знакомы с его характеристиками, параметрами, разновидностями и условиями выбора. Осталось только обеспечить аппарату правильную эксплуатацию. Не бейте по клавишам, что есть силы, и выключатель прослужит вам много лет.

yaelectrik.ru

Схема подключения люстры на двухклавишный выключатель: правила

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание, что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника. Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

Для начала готовим нужный инструмент. Вам понадобятся:

• кусачки, для укорачивания проводов;
• канцелярский нож или специальные щипцы для очистки проводов от изоляции;
• клеммы любого удобного типа;
• плоскогубцы;
• отвертка-индикатор;
• тестер;
• перфоратор;
• крестовая отвертка;
• изолента;
• штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

stroyday.ru

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

• Не браться двумя руками за оголенные провода.
• Работать специнструментом из набора электрика с изолированными ручками.
• Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.

  Проверка индикатором фазы

• Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

• Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

  Если на выключатель заведен «ноль» — надо переделывать

• Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.

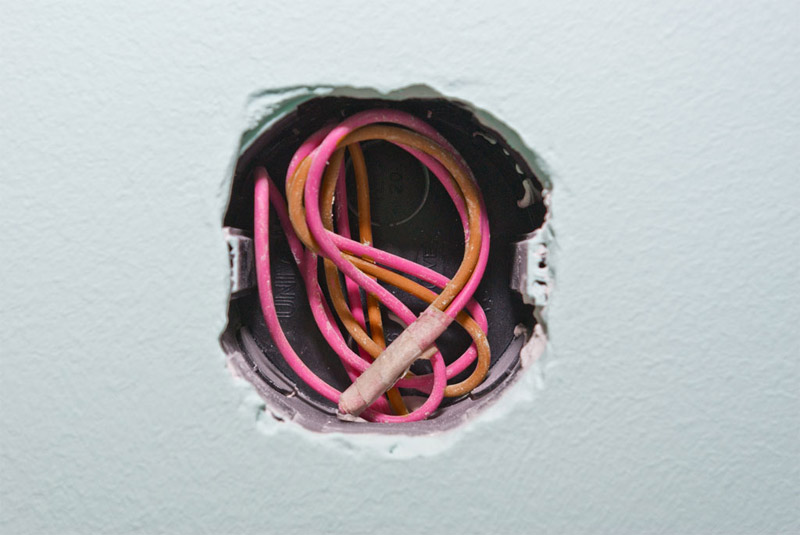

• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.

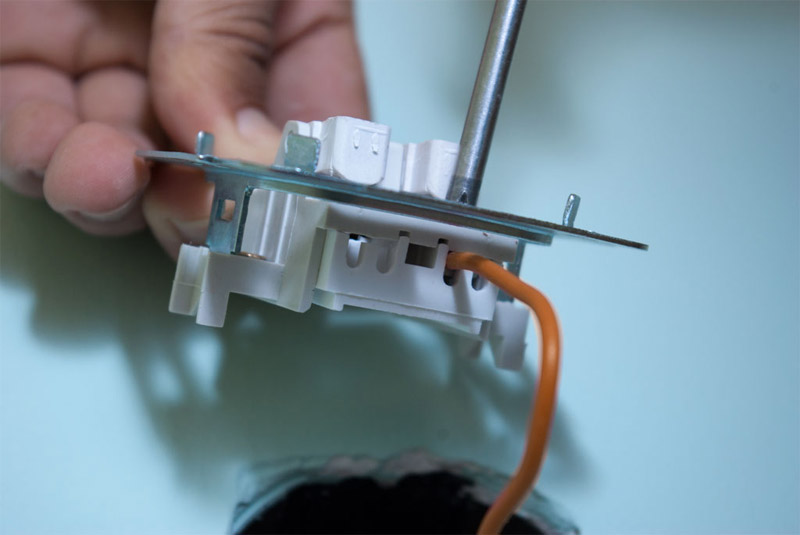

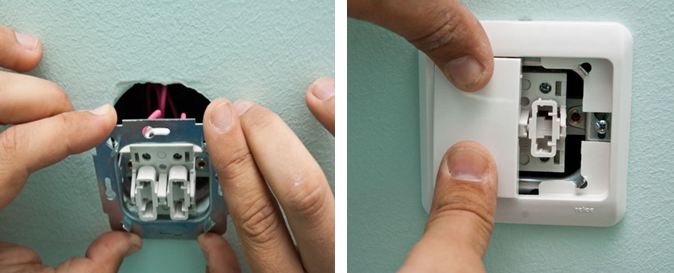

• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.

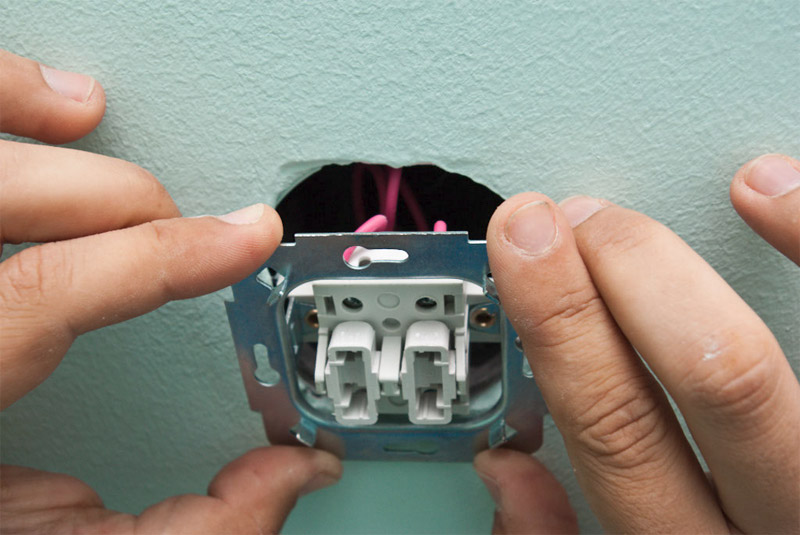

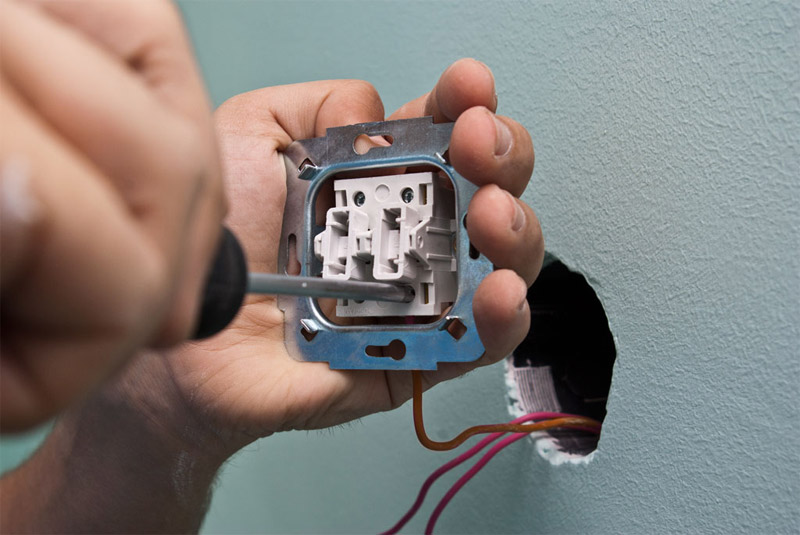

• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.

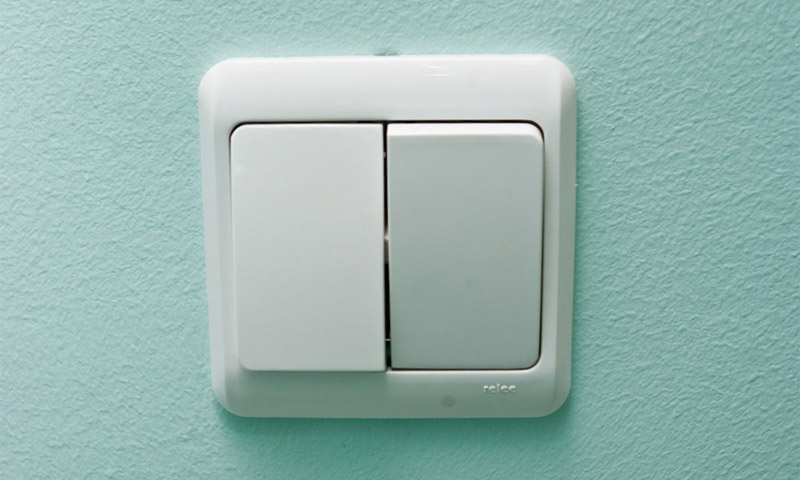

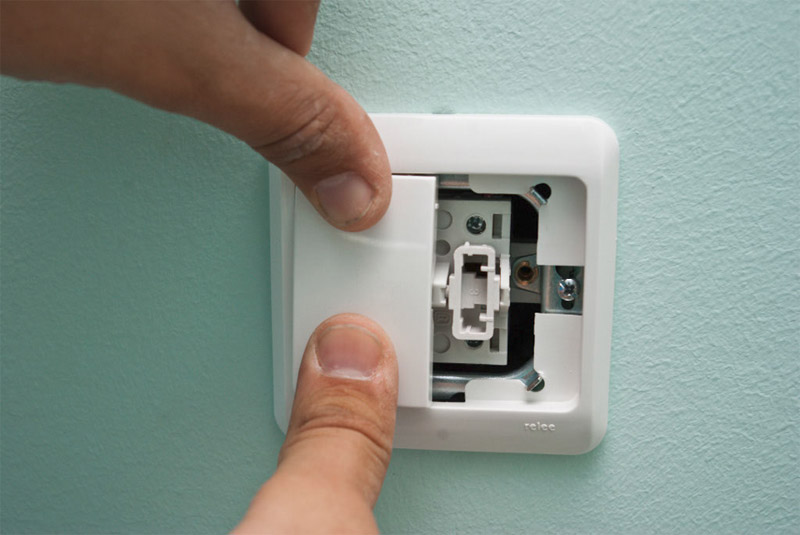

• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

elektroznatok.ru

Как подключить выключатель с двумя клавишами

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке. необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками. Особое внимание при этом следует уделить мерам предосторожности.
Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Видео по схеме установки двойного выключателя

Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

Как подключить выключатель с двумя клавишами? Подробная схема подключения

Двухклавишные модели широко распространены и устанавливаются практически на всех зданиях, сооружениях бытового и промышленного назначения. Переключатели этого вида обеспечивают управление светом из одного места в разных помещениях. Включают свет на люстрах с двумя группами ламп или две группы светильников в больших помещениях. Схема подключения двухклавишного выключателя не такая сложная, но для того, чтобы собрать схему и грамотно выполнить установку всех элементов, надо хорошо ознакомиться с деталями этого процесса.

• Конструктивные особенности двухклавишного выключателя
• Критерии выбора двухполюсного выключателя и других элементов схемы
• Устройство и принцип работы двухклавишного выключателя
• Схема подключения двухклавишного выключателя
• Особенности монтажа на стены

Конструктивные особенности двухклавишного выключателя

Как и все изделия, двухклавишные разделяют по следующим признакам:

Двухклавишный выключатель для скрытой проводки

Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

• По материалу, из которого сделан корпус

Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

Критерии выбора двухполюсного выключателя и других элементов схемы

Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х 8) = 1920 Вт.

I = Р/U = 1920Вт./220В = 8,7 А.

Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

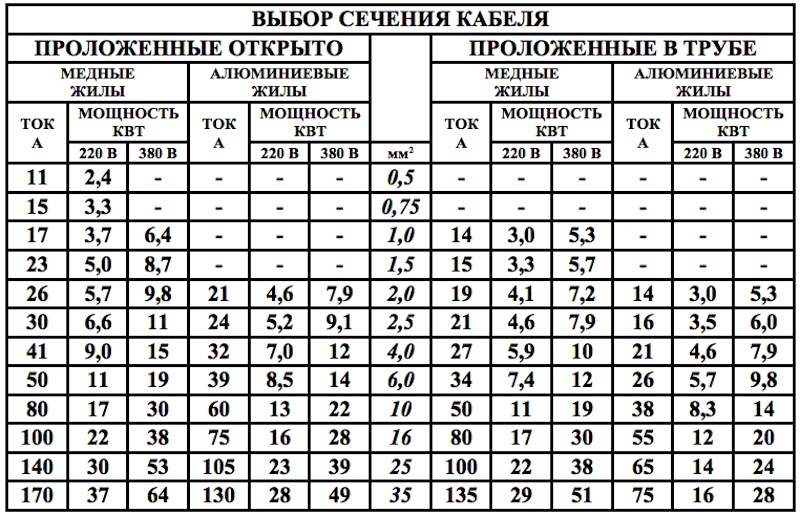

Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

Наиболее доступные и часто применяемые марки кабеля:

• ВВГ — три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке;

• ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

Устройство и принцип работы двухклавишного выключателя

Это механическая конструкция, с тремя контактами, один неподвижный (общий) и два независимых друг от друга. При нажатии на соответствующие клавиши латунные пластины перекидываются на общий контакт, замыкая цепь. Двухклавишные конструкции имеют 6 рабочих положений:

• 2 положения первой клавиши, включена или выключена;
• 2 положения второй клавиши, включена или выключена;
• 2 положения обоих клавиш включены или выключены.

Таким образом, происходит управление осветительными группами, подключенными к двухклавишному переключателю. Они могут работать одновременно при включении обеих клавиш или отдельно когда включена одна из них.

Схема подключения двухклавишного выключателя

При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

• от распределительного щита;
• от двухклавишного переключателя;
• от люстры, бра или другого светильника с двумя группами лампочек.

Схема подключения двухклавишного выключателя

Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

• от распределительного щита;
• от выключателя;
• два от разных светильников.

Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

Особенности монтажа на стены

В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Подрозетники лучше вставлять пластиковые с отверстиями под крепежные шурупы и фиксировать их гипсовым раствором.

Для надежного крепления покупайте двухклавишные изделия с конструкцией, которая предусматривает два способа крепления:

• Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
• По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и стене, используя пластиковые дюбеля и саморезы.

Закрепленный корпус на распорный механизм и саморезы никогда не выпадет из стены.

Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Провода между ними желательно прокладывать в пластиковых кабельканалах.

Зная конструктивные особенности, изделий для скрытой и внешней проводки, как собирается схема подключения двухклавишного выключателя, принципы работы цепи управления, вам будет легче сделать правильный выбор нужных элементов. Знания как подключить двухклавишный выключатель дают возможность ставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.

Как правильно подключить выключатель света

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

• индикатор напряжения;
• плоскогубцы;
• отвертка;
• нож;
• уровень;
• защитные перчатки и очки.

• перед началом работ отключите электропитание в вашей квартире;
• прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
• если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

Подключение проводов к выключателю.

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.

Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

Установка кнопок выключателя.

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.

krovati-i-divany.ru

Схема подключения двухклавишного выключателя на две лампочки: монтаж

Самостоятельное выполнение электромонтажных работ позволяет сэкономить немало денег и времени. Чтобы выполнить такие операции, нужно изучить их особенности, порядок выполнения и т.п.

Именно этими вопросами мы и займемся в нашей статье, рассмотрев особенности выполнения электромонтажных работ. Информация представлена в форме пошаговой инструкции, снабженной детальными фото, на которых проиллюстрирован поэтапный процесс монтажа.

И хотя схема подключения двухклавишного выключателя на две лампочки сначала может показаться сложной, но, разобравшись в принципе функционирования такого устройства, с монтажом справится даже начинающий электрик.

Содержание статьи:

Общие сведения о двухклавишном выключателе

Выключатель этого типа используют чаще всего для освещения в двух смежных помещениях или для управления многорожковой люстрой. Первый вариант традиционно применяют для раздельного варианта санузла или для светильников, установленных в разных комнатах.

Если оба осветительных прибора удобно включать из одной точки, разумнее установить одно устройство с двумя клавишами, а не два одинаковых одноклавишных выключателя.

Если организовать таким способом управление люстрой, можно регулировать освещенность комнаты, включая только часть лампочек или все одновременно. Такая схема может пригодиться и на кухне, например, для включения верхнего и нижнего света.

Не слишком опытному мастеру может быть не просто разобраться и порядком подключения выключателя с двумя клавишами. Но если понять принцип и последовательность выполнения работ, то проблем не возникнет.

Особенности монтажа выключателя

Предположим, что наша задача заключается в оснащении электропроводкой новостроя, которого еще не касалась рука электрика. Рассмотрим особенности выполнения электромонтажных работ по этапам.

Этап #1 — выполнение подготовительных работ

Для начала следует подготовить необходимые инструменты и материалы:

• однополюсной автомат и ;
• выключатель с двумя клавишами;
• распределительную коробку;
• два светильника;
• din – рейку, чтобы установить устройства для защиты проводки и хозяев;
• подходящий по размерам и типу подрозетник;
• ;
• изоленту;
• ленту с перфорацией для монтажа кабеля;
• крепежные элементы;
• отвертки, крестовую и плоскую, или шуруповерт с насадками;
• индикатор напряжения;
• нож, кусачки, пассатижи и т.п.

Начинают подключение с подготовительного этапа. Сначала нужно установить распределительную коробку, в которой будут собраны и соединены в соответствии со схемой все провода.

Чтобы защитить цепь от поломок и перегрузок, понадобится автомат, а для защиты владельцев помещения от ударов в случае утечке тока потребуется УЗО. Эти устройство нужно монтировать в распределительном щитке дома или квартиры, где для них предусмотрено подходящие места.

Схема подключения двойного выключателя поможет выполнить соединение всех элементов и проводов правильно. Понимание принципов существенно облегчит монтаж

Если по каким-то причинам такой монтаж невозможен, УЗО и автомат устанавливают на монтажной рейке, закрепленной прямо на стене. После этого нужно поставить подрозетник для выключателя.

Подрозетник нужно выбирать в зависимости от материала стены: под бетон или гипсокартон. Устройства для бетона используют и на других подобных основаниях: для кирпича, газо- и пенобетона, керамзитовых блоков и т.п. В стене делают отверстие нужного размера, а затем фиксируют коробку гибсовым или цементным раствором.

Начинать монтаж следует с установки защитных устройств (обычно в щитке), распределительной коробки и подрозетника для выключателя

Этап #2 — выбор и установка подходящего подрозетника

Для работ по гипсокартонной плите используются другие модели и способы монтажа . Они снабжены распорными элементами, которые позволяют зафиксировать устройство в отверстии. Такие же подрозетники берут для установки на стене с обшивкой из ДСП, фанеры и т.п.

Теперь можно начинать прокладку проводов. В соответствии с составленной схемой нужно сделать разметку и проложить штробы, если запланирована скрытая прокладка кабеля.

Для подключения выключателя в подрозетнике нужно оставить примерно 10 см провода. Жилы следует зачистить от изоляции на 10 мм

Подрозетники, предназначенные для монтажа по бетону, устанавливают в отверстие и фиксируют гипсовым или другим подходящим связывающим раствором

Выбирая подрозетник для выключателя, нужно обратить внимание на такой нюанс. Новые модели таких устройств выполняют из пластика, они имеют диагональ 67 мм. Старые, обычно металлические, аналоги немного больше, у них диагональ 70 мм. Эта небольшая разница может стать решающей.

Современные двухклавишные выключатели отлично подходят к 67-миллиметровым подрозетникам. Зафиксировать механизм внутри можно с помощью распорных ножек или на винтах.

В металлических моделях три дополнительных миллиметра могут сильно затруднить установку выключателя, поскольку длины распорных ножек, которые обычно находятся на боковых сторонах механизма, может не хватить для его надежного закрепления.

Для установки в фальш-стену из гипсокартона или другого легкого материала нужно брать подрозетники, которые крепятся с помощью распорных приспособлений

Если установка выполняется в подрозетник нового образца, помимо распоров следует использовать более надежный способ крепления винтами, для которых на металлической рамке выключателя имеются отверстия. Перед началом работ следует убедиться, что на коммуникациях отсутствует напряжение.

Этап #3 — тонкости работы с проводами

Для двухклавишного выключателя нужно взять трехжильный провод, который дополнен заземляющей жилой. Такие кабели имеют двойную изоляцию: внутреннюю, для каждой отдельной жилы, и наружную, для всего кабеля.

Сначала питающий кабель, подводят к защитным устройствам, затем прокладывают линию от защитного устройства к распределительной коробке.

Из распределительной коробки должны выходить четыре провода: к УЗО и автомату, к выключателю, и еще два – к двум светильникам

От коробки провод ведут к подрозетнику, а затем еще две линии – на светильники. В распределительной коробке нужно оставить концы около 150 мм, а для подрозетника хватит задела в 100 мм.

Теперь нужно . Номинал устройств защиты определяется отдельно для каждого конкретного случая в зависимости от мощности освещения.

Чаще всего в квартирах устанавливают УЗО на два полюса для отключения при необходимости двух отдельных линий, на входе в каждую из них ставят однополюсной автомат. Обе линии в случае незначительного энергопотребления могут подключаться для защиты к однополюсному УЗО, после которого в цепь включают по однополюсному автомату для защиты проводки.

Затем нужно выполнить соединение отдельных отрезков кабеля в общую сеть. Для этого следует снять слой наружной изоляции. Обычно начинают с провода, ведущего к распределительной коробке от защитных устройств, потом освобождают от изоляции отдельные жилы.

Под изоляцией находится три провода, изоляция на которых .

Внутренняя изоляция трехжильного провода различается по цвету для каждой жилы: для фазы, нуля и заземления. Нужно строго соблюдать эту маркировку

Одна жила предназначена для нуля, вторая – для заземления, третья – для фазы. Нужно запомнить, провод какого цвета выделен для каждой функции.

Перед подключением концы аккуратно . При этом нужно проследить, чтобы цветовая маркировка на жилах, подключенных к автомату, совпадала с теми, что из него выходят. Если нулевой провод проходит вверху по правой стороне, то и внизу он тоже должен быть справа.

Заземление для осветительных приборов не всегда предусмотрено в стандартных квартирных схемах. В этом случае третий провод остается неиспользованным.

Если же контур заземления имеется, следует его подключить, чтобы дополнительно защитить освещение от возможных аварий. Этот контур присоединяют к соответствующим контактам на осветительных приборах. В новых моделях светильников обычно есть контакты для заземления.

Такая мера предосторожности при подключении двухклавишного выключателя на две лампочки обязательна, если освещение устанавливают в ванной комнате или другом помещении с высокой влажностью. Жилы заземления, которые не были использованы, следует заизолировать и уложить так, чтобы они не мешали проведению дальнейших монтажных работ.

Этап #4 — установка и подключение выключателя

Снаружи стандартная модель выключателя состоят из двух клавиш и декоративной рамки, хотя дизайн может и различаться. За ними находится рабочий механизм. Чтобы открыть его, нужно снять клавиши. Для этого каждую из них поддевают отверткой и отсоединяют. Некоторые производители делают на краях клавиш небольшие выступы, чтобы облегчить процесс разборки устройства.

После того, как клавиши сняты, нужно удалить декоративную рамку. Для этого следует отвинтить крепеж или открыть защелки. Контакты прибора могут различаться в зависимости от модели. Обычно их делают винтовыми или самозажимными. Теперь можно провести подключение и установку выключателя.

Помимо распорных лапок для фиксирования выключателя в подрозетнике используют винты. Сначала нужно выровнять положение устройства с помощью уровня

После снятия наружного слоя изоляции с каждой жилы нужно удалить примерно по 10 мм изоляционного покрытия – . Предварительно стоит изучить особенности конструкции устройства, обратив внимание на тип контактов. Выключатель нужно развернуть оборотной стороной и рассмотреть.

Здесь обычно имеется схема, с помощью которой можно правильно выполнить подключение. Если на приборе подобной информации не имеется, ее нужно поискать в инструкции или использовать приборы, чтобы определить, какой контакт предназначен для входа фазы, а какие два являются выходами.

Отсутствие необходимой маркировки – редкий случай, характерный для некоторых старых моделей выключателя еще советских времен или для дешевых устройств низкого качества, изготовленных в Китае. Иногда помогает простая логика: вход и выход практически всегда расположены на противоположных сторонах. Вход только один, а выходов в таких выключателях всегда два.

Вход и выход для контактов обычно расположены на противоположных сторонах. Вход фазы обозначен как L, а подключение выходящих контактов – стрелками

Обычно буквой L обозначают место подключения входа фазового провода, а стрелками на противоположной стороне – место подсоединения проводов, отвечающих за работу отдельной клавиши.

Жилу, которая чаще всего покрыта белой изоляцией, нужно присоединить к входу фазы, а остальные две жилы, которые на фото имеют голубой и желто-зеленый цвет, к соответствующим гнездам. После того, как все контакты подключены, нужно развернуть устройство и установить его в подрозетник.

В моделях с самозажимными контактами подключение выполняется исключительно просто. Зачищенный край провода нужно просто вставить в место подключения. Там установлен зажим, который автоматически фиксирует соединение пружиной. Таким образом подключают все три провода.

Нужно внимательно следить за цветовой маркировкой отдельных жил. После того, как они вставлены в разъемы, нужно немного потянуть обратно, чтобы убедиться, что соединение надежное. Если же необходимо вынуть зафиксированные жилы из зажимных контактов, то соединение нужно отключить.

Для этого рядом с каждым зажимом предусмотрены кнопки, они могут быть расположены на торцах устройства. При нажатии кнопки зажим размыкается, и провод можно будет легко вынуть. На выключателях с винтовыми фиксаторами контактов обозначение входа и выхода для проводов часто отсутствует.

Обычно сверху расположен вход фазы, в внизу – два выхода. В конструкции таких устройств имеется пластина, к которой присоединены подвижные выходные контакты, их назначение очевидно. Чтобы зафиксировать контакты в таком устройстве, нужно открутить зажимной винт, вставить в отверстие зачищенный край провода, в затем завернуть крепеж обратно.

Слева стрелки указывают на винты выходных контактов двойного выключателя, справа – на винты, которые регулируют положение распорных лапок для монтажа устройства в подрозетнике

При этом нужно проследить, чтобы край изоляции не оказался в месте зажима. Еще два винта в таких устройствах служат для фиксирования прижимных распорных лапок. Их отвинчивают, чтобы завершить установку выключателя в подрозетник. Теперь можно приступать к подключению светильников.

Этап #5 — завершение монтажных работ

Нужно взять провод подходящей длины и уложить его в подготовленный канал или на стену/потолок в соответствии с разметкой. Нужно зачистить жилу и подключить ее к нужному контакту. Если для этого используется стандартный пластиковый , то достаточно зачистить 5 мм провода.

Точно так же подводят питание и ко второму светильнику. Неиспользованные здесь провода заземления нужно заизолировать. Теперь следует взять питающий провод, который соединит распределительную коробку и провод, идущий из распределительной коробки к выключателю. Концы этих проводов следует освободить от наружной изоляции.

Если провода заземления (здесь они желтого цвета) не используются, их нужно изолировать и убрать в процессе монтажа

Соединение отдельных жил в распределительной коробке можно выполнить методом скруток, это простой, но не самый безопасный вариант

Жилы зачищают примерно на 40 мм. После этого нужно соединить в скрутку два фазовых провода. Движения рекомендуется производить по часовой стрелке.

Скручивание сначала можно выполнить вручную, но затем нужно укрепить соединение с помощью пассатижей. Следует оставить только 5-7 витков скрутки, излищек удаляют кусачками.

Этот способ соединения электрокоммуникаций считается устаревшим и даже запрещен в ПУЭ п2.1.21.

Профессионалы рекомендуют использовать для монтажа электропроводов следующие методы:

• пайку;
• сварку;
• опрессовку;
• сжимные соединения (винты, зажимы и т.п.)

Особенности популярных и надежных способов соединения проводов мы рассмотрели .

Если жила заземления на этом этапе не использована, рекомендуется снова позаботиться о ее изоляции. Теперь нужно очистить от наружного и внутреннего покрытия конец фазового провода, ведущего к светильнику. Его нужно соединить с одним из проводов, которые выходят из выключателя.

Точно также нужно поступить с проводом фазы, который ведет от второго светильника, его соединяют со второй жилой, выходящей из выключателя.

Снова следует заизолировать все невостребованные жилы заземления и уложить их в распределительную коробку. Если же заземление предусмотрено, соответствующие провода нужно последовательно соединить. Остается выполнить соединение нулевых жил: одну от провода питания и еще две от светильников. Их просто скручивают между собой.

Этап #6 — проверка работоспособности схемы

Теперь остается вкрутить лампочки в патроны светильников и проверить работу схемы.

По окончании сборки схема подключения двойного выключателя будет выглядеть примерно так. На этом этапе нужно выполнить проверку: включить УЗО и автомат, а затем клавиши – поочередно и вместе. После проверки устройства защиты нужно отключить

Сначала нужно включить УЗО и автомат. После этого поочередно проверяют работу каждой клавиши выключателя, а затем включают и выключают оба светильника одновременно.

Если все выполнено правильно, лампы загорятся и погаснут в соответствии с положением клавиш выключателя

После этого нужно выключить защитные устройства и заизолировать все места соединения и завершить монтаж двухклавишного выключателя, установив декоративную рамку.

Выводы и полезное видео по теме

Наглядный процесс монтажа двухклавишного выключателя можно посмотреть здесь:

На деле выполнить подключение такого устройства не сложно, нужно только разобраться с порядком всех операций и соблюдать требования безопасности. Лучше и проще использовать современные приборы и материалы, поскольку их легче устанавливать и они лучше сочетаются между собой.

Хотите уточнить непонятные моменты по монтажу выключателя, которые мы недостаточно подробно осветили в этой статье? Или желаете дополнить изложенный выше материал ценными замечаниями/советами, исходя из личного опыта? Пишите, пожалуйста, свои вопросы в блоке комментариев, выражайте свое мнение, добавляйте полезные рекомендации.

sovet-ingenera.com

Как подключить двойной выключатель своими руками фото и видео

Подключение двойного выключателя считается актуальной проблемой. Для многих подключение одинарного выключателя не представляет проблем, и конструкция вполне понятна, а вот сдвоенный выключатель по конструкции является более сложным, и его монтаж требует более тщательного рассмотрения.

В помещениях любого назначения освещение играет важную роль и включает оно два важных компонента:

• осветительный прибор;
• выключатель.

Светильник является самым важным элементом, поскольку он обеспечивает создание света. Управление светом происходит с помощью выключателей, которые позволяют включать и отключать свет в нужное время. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно.

Основной функцией выключателей является контроль соединения и разъединения проводов, которые подходят к устройству от распределительной коробки. То есть, в моменты нажатия на клавишу устройства механизм производит соединение или разъединение контактов, это зависит от степени наклона.

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

• каркаса;
• двух кнопок для переключения;
• вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Важно! Специалисты рекомендуют использовать двойной выключатель с клеммными колодками. Такое соединение считается долговечным и простым при монтаже. Винтовые зажимы со временем ослабляют контакт, что приводит к нарушению подачи электрического тока.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

• один прибор может контролировать работу нескольких ламп или осветительных приборов;
• обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
• возможность регулировать освещение сразу в двух помещениях;
• экономное расходование электроэнергии;
• рациональное использование кабелей и проводов;
• допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

• удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Способы применения

Большое количество достоинств такого устройства позволяет его использовать практически во всех помещениях дома, квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.

Важно! Устройства, регулирующие освещение в двух комнатах сразу, монтируются чаще всего за пределами комнаты. Такое требование прописано в ПУЭ (правилах устройства электроустановок).

Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

• электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
• двухклавишные выключатели;
• изолента;
• монтажная коробка;
• клеммники или винтовые зажимы.

Список инструментария:

• крестовые и плоские отвертки;
• монтажный нож для снятия изоляционного материала;
• бокорезы;
• нивелир;
• пассатижи;
• молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

2. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
3. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Заключение

Подключение двойного выключателя проводится довольно-таки несложно, если подробно изучить все тонкие моменты этого процесса. Главное — не забывать, что перед любой работой с электричеством необходимо обесточивать систему. Из вышеперечисленной информации ясно, какой провод и куда нужно подсоединять, а для правильного подключения это является основным принципом. После изучения необходимой информации вы будете точно знать как подключить двухклавишный выключатель света.

Вся вышеприведенная информация послужит инструкцией для грамотного подключения проводов к двухклавишному выключателю.

superprovodka.ru
