Здравствуйте, уважаемые читатели сайта sesaga.ru. Собрать и подвесить люстру к потолку, это не такая сложная задача, а вот как правильно подключить провода, чтобы лампочки загорались именно так, как хотелось бы, не всегда получается.
В предыдущей статье я кратко рассказал о подключении ламп к двойному выключателю, а сегодня мы на нем остановимся более подробно, и Вы сможете сами без посторонней помощи подключить люстру на любое количество ламп.
И так, у нас есть люстра, допустим на пять лампочек, стоит двойной выключатель, а с потолка свисают три провода. В современных домах их может быть и четыре, но, как правило, четвертый провод желто-зеленого цвета является заземляющим, и если в Вашей люстре будет провод такого цвета, то Вы их просто скручиваете между собой, и не забываем заизолировать изолентой.
Теперь наша задача: чтобы при включении первой клавиши выключателя загорались две лампы, второй клавиши выключателя загорались три лампы, а при нажатии обеих клавиш все пять.
Разбираемся с проводами люстр.

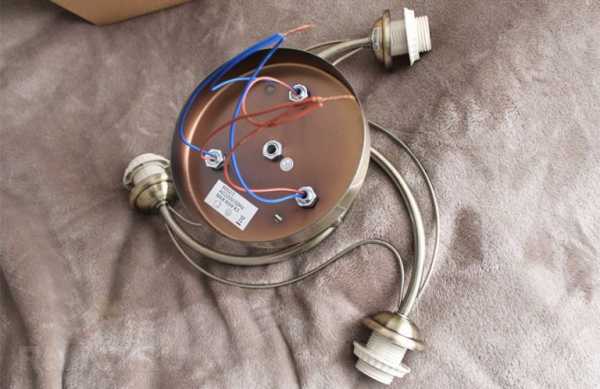

Для начала нам нужно разобраться с проводами, выходящими из основания люстры. Обычно их бывает три – четыре, или в зависимости от количества ламп — по два от каждой лампы. Рассмотрим вариант с тремя проводами.
В таких моделях люстр обычно все соединения производитель делает внутри основания, в которое заходят трубки с проводами от ламп, а на поверхность выводятся только основные провода, причем они уже идут разного цвета, т.е. нулевой провод по цвету будет отличаться от фазных.
Это сделано для удобства, чтобы человек не сильно разбирающийся в электрике смог самостоятельно подключить люстру. Но если в процессе эксплуатации Вы захотите изменить комбинацию включаемых ламп c три-две на четыре–одна, тогда Вам придется разбирать основание, и уже там производить перемонтаж. Хотя сложного здесь ничего нет.
Схема люстры с тремя проводами.

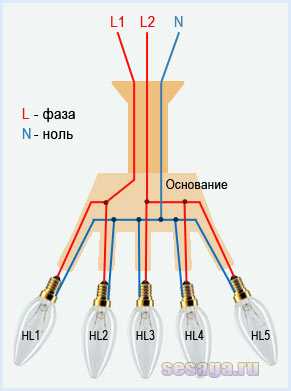

На рисунке я схематично изобразил люстру, у которой на выходе три провода.
Здесь от каждой лампочки в основание люстры заходит по два провода, где они уже соединяются согласно выбранной схемы.
Лампы HL1 — HL2 центральной частью цоколя соединяются в точке (1), тем самым образуют фазный провод L1, который выходя из люстры подключается к первому контакту двойного выключателя. Лампы HL3 – HL5 также центральной частью цоколя соединяются между собой, и уже в точке (2) образуют фазный провод L2, который подключается ко второму контакту выключателя.
Внешней же стороной цоколя все пять ламп между собой соединяются синим проводом, и уже из точки (3) выходит нулевой провод N. Как видите схема довольно простая. На всякий случай, привожу принципиальную схему люстры на пять лампочек.
Возможно, она будет Вам более понятнее, чем верхняя.

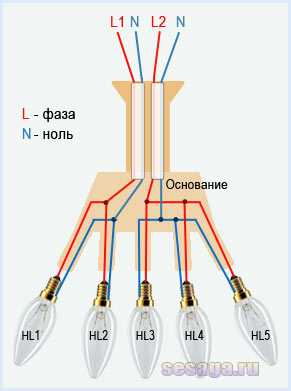

Схема люстры на четыре провода.
Теперь рассмотрим схему на четыре провода, которая практически ни чем не отличается от верхней. Здесь добавилась еще одна нулевая жила за счет того, что от основания люстры приходят два двужильных провода или четыре жилы.
Тут Вам думать вообще не надо. Просто берете от каждого двужильного провода по одной любой жиле и скручиваете их вместе — это у Вас будет нулевой провод. А два оставшихся используете как фазные, и все готово.
Люстра, у которой от каждой лампы выходит своя пара проводов.

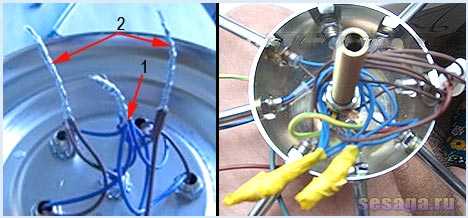

Следующий тип люстр, который можно встретить, это когда от каждой лампы приходит своя пара проводов. Этот вариант, по моему мнению, самый оптимальный, так как Вы уже сами выбираете ту комбинацию включаемых ламп, которая Вам удобна. Но многих пугает такой пучок проводов, вот как раз, по этому поводу нашел пару картинок в интернете:
Здесь поступаем следующим образом. Берем, например, весь синий цвет (левое фото), и скручиваем в одну большую скрутку ( 1) и это у нас будет нулевой или общий провод. Оставшиеся коричневые (2) по своему усмотрению распределяем для будущих линий L1 и L2, т.е. коричневыми проводами задаем то количество ламп, которое будут в каждой линии. Как видите все очень просто.
Далее нам надо разобраться с проводами, выходящими с потолка, а именно, найти два фазных и один нулевой и сделать это можно двумя способами.
Помните, что в определенных случаях придется работать под напряжением 220В. Поэтому соблюдайте технику безопасности и будьте предельно внимательны и аккуратны. Старайтесь где необходимо отключать напряжение 220В автоматическим выключателем.

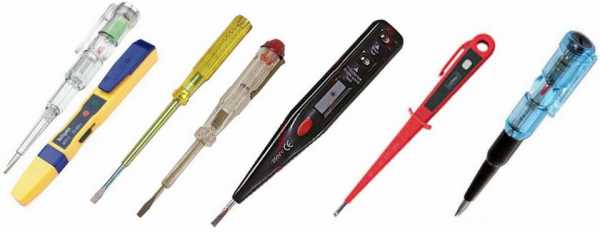

Проверяем наличие фазы индикатором.
Первый способ. Нажимаем обе клавиши выключателя в положение «ВКЛ» и индикаторной отверткой прикасаемся к каждому оголенному концу.

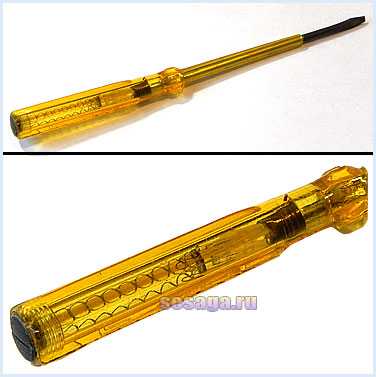

Предварительно проверяем индикатор на исправность в месте, где Вы точно знаете, что там есть напряжение

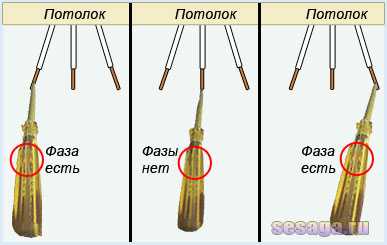

При наличии фазы внутри индикаторной отвертки загорится огонек, а где огонька нет, значит, это «ноль». Если коммутация проводки выполнена правильно, то на двух концах индикатор должен показать фазу, а на третьем нет.
Теперь переводим клавиши выключателя в положение «ВЫКЛ» и еще раз индикатором проверяем наличие фазы на концах проводов. И если фазы нет, а ее там быть не должно, значит, от выключателя на потолок приходят именно два фазных провода.
Во многих квартирах из-за ошибок коммутации в распределительной коробке вместо фазных на выключатель пускают два нулевых провода. Из-за этой ошибки фазный провод постоянно присутствует на потолке и это не совсем правильно. Люстра работать будет в любом случае, но с практической точки зрения это не совсем удобно и безопасно.
Например. Будете в патроне отгибать язычок отверткой и случайно коснетесь жалом боковой части патрона. Шандарахнет так, что мама не горюй.
А для себя запишите и запомните:
нулевая жила (ноль) от распределительной коробки идет только на потолок к лампочке, а к выключателю и от него на лампочку идет только фазная жила.
Проверяем наличие фазы мультиметром.
Второй способ. Лучше всего проверять наличие или отсутствие напряжения измерительным прибором, например, мультиметром.
При поиске мультиметром основная задача найти нулевой провод.

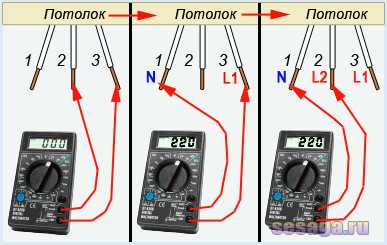

Допустим, нулевым проводом является жила под номером (1), но мы этого пока не знаем. Ставим переключатель мультиметра в положение измерения переменного напряжения на максимальный предел 750В.
Нажимаем обе клавиши выключателя в положение «ВКЛ», и одним концом измерительного щупа касаемся жилы под номером (3), а вторым щупом касаемся жилы под номером (2). Индикатор мультиметра показывает нули. Не все еще потеряно, идем дальше.
Щуп на жиле (
Но выводы делать рановато, поэтому для перестраховки щуп на жиле (1) оставляем, а с номера (3) переходим на номер (2). Индикатор опять показывает наличие напряжения 220В между номерами жил (2-1).
Теперь можно со сто процентной уверенностью говорить, что ноль – это жила (1), а приходящие фазы от выключателя – это жилы (2 и 3).
Вот теперь, когда Вы во всем разобрались, можете смело крепить и подключать Вашу люстру к проводам на потолке. Но эта статья будет не совсем законченной, если не привести полную монтажную и принципиальную схемы подключения люстры, и не рассказать, как все работает в сборе. Начнем с принципиальной схемы.

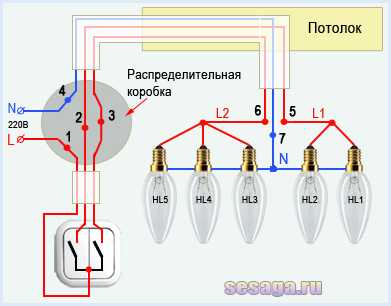

Принципиальная и монтажная схема люстры на пять ламп с двойным выключателем.

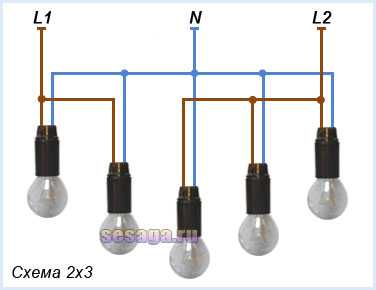

Здесь все просто. Люстра состоит из пяти ламп включенных параллельно, и разделенных на линии L1 и L2.
В линии L1 стоят две лампы HL1 и HL2, а в линии L2 три лампы HL3-HL5.
При включении, например, левой клавиши выключателя, фаза L с верхнего контакта выключателя по линии L1 приходит на лампы HL1 и HL2. Аналогично происходит и при включении правой клавиши выключателя.

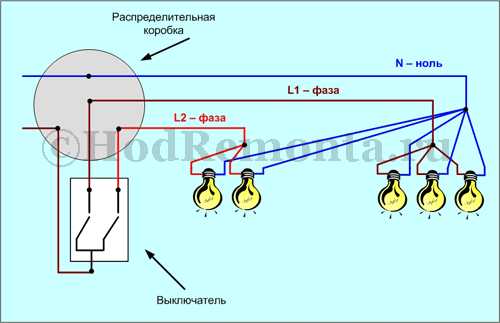

А теперь посмотрите, как эта же схема выглядит с натуральными элементами. Возможно, Вам будет легче разобраться по этой схеме. Кому как удобно.
Ну и последнее что осталось, это показать и объяснить работу монтажной схемы подключения люстры со всеми элементами проводки в сборе.
Монтажная схема подключения люстры на пять ламп с двойным выключателем.
При нажатии, например, левой клавиши, уходящая фаза (L1) с верхнего левого контакта уходит в коробку, где в точке (2) соединяется с одной из жил провода, уходящего на потолок к месту установки люстры. В точке (5) она соединяется с фазным проводом люстры (L1), и лампы HL1 и HL2 зажигаются.
То же самое происходит при нажатии правого выключателя. С верхнего контакта уходящая фаза (L2) заходит в коробку и, соединяясь в точке (3) уходит на потолок, где в точке (6) соединяется с фазным проводом люстры (L2). Лампы HL3 – HL5 зажигаются.
Остался нулевой провод (N), который заходя в коробку, в точке ( 4) соединяется с третьей жилой провода уходящего на потолок, и в точке (7) соединяется с нулевым проводом люстры. Как видите все очень просто.
Соединительную коробку ищите в той комнате, где будете производить подключение. Найти ее можно по выступающему бугорку обоев или путем простукивания стены. Где будет находиться коробка Вы услышите пустоту. Как правило, их устанавливают возле входа в помещение в верхней его части ближе к потолку.
Чтобы Вы окончательно разобрались с подключением люстры к двойному выключателю, посмотрите этот видеоролик:
Теперь я думаю, что после просмотра ролика и прочтения этой статьи проблем с подключением люстры на любое количество ламп у Вас не возникнет.
Также можно почитать статью, в которой описаны ошибки подключения люстры к двойному выключателю.
Удачи!
советы по монтажу – Ремонт и отделка
Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:
- сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
- монтаж люстры на потолок.
Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?
Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.
- Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
- Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
- После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,
они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.
Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.
Установка люстры. Варианты и возможности.
Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.
- От количества проводков, которые выходят из люстры;
- От количества проводков, которые торчат из люстры;
- От количества клавиш на выключателе.
В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.
Вариант № 1 Два провода на потолке и два провода на люстре.
Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.
а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.
На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.
б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.
Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.
Вариант № 2 Два провода на люстре и три провода на потолке.
В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.
Вариант № 3 Три и более провода на люстре и два провода на потолке
В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.
Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

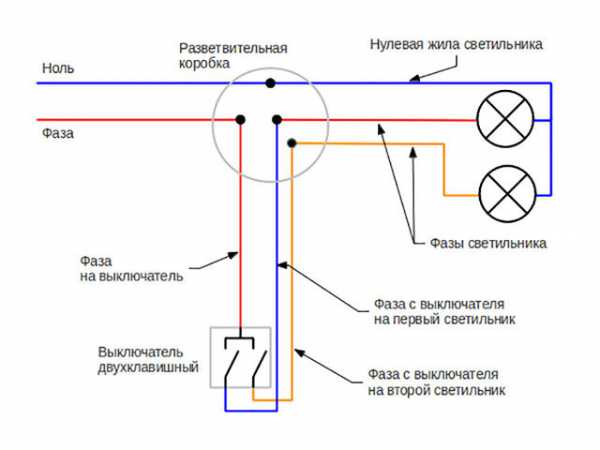

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:
Провод фазный L1
Провод фазный L2
Нулевой провод N
Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.
Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.
Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.
Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.
А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.
Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.
Вариант №5 Три и более провода на люстре и четыре на потолке.
Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.
Как подключить несколько люстр к одному выключателю?
[reclam] Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.
Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.
Как подключить люстру на два разных выключателя?
Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

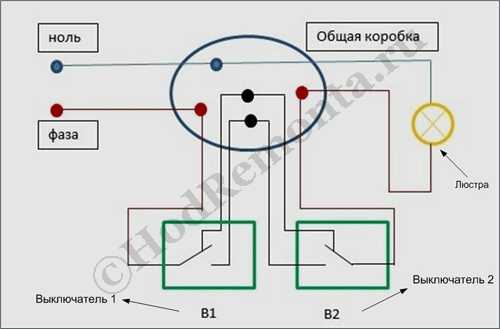

На рисунке видно, что в проходном выключателе присутствует три контакта:
- общий, который дает вывод для подключения к люстре или к проводу с фазой
- два других с их помощью выключатели подобного типа соединяются между собой.
Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.
Галогенные лампы – преимущества их использования и схемы подключения.
Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.
Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.
Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.
Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.
В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.
У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.
Люстра с пультом управления – роскошь или удобство?
Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.
Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.
Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.
akak7.ru
Подключение люстры на 5 лампочек
Содержание:
- Подключение люстры на пять лампочек к двойному выключателю
- Подключение люстры на 5 лампочек к тройному выключателю
- Как соединить провода в люстре
Покупка новой люстры считается очень ответственным и волнующим событием. После ее сборки у многих возникают проблемы, особенно, если предстоит подключение люстры на 5 лампочек с использованием различных схем. С этой задачей может справиться далеко не каждый хозяин квартиры, если он не обладает хотя-бы минимальными знаниями в области электротехники. Но, при соблюдении определенных правил, вполне возможно подключить такую люстру самостоятельно, или воспользоваться услугами электрика.
Подключение люстры на пять лампочек к двойному выключателю
Подключить люстру к двойному выключателю можно несколькими способами. В большинстве современных домов подводка кабеля к осветительному прибору осуществляется через внутренние каналы плит перекрытий. Нормальное подключение будет возможно, если подведенный кабель имеет три жилы. В некоторых случаях может присутствовать двухжильный кабель, что делает невозможным использование двойного выключателя.
Поэтому следует изначально рассматривать классический вариант с 5-тирожковой люстрой, трехжильным кабелем и двойным выключателем. В первую очередь следует проверить, выведен ли фазный провод к выключателю. По техническим условиям подача фазы к светильникам осуществляется только через выключатель, что делает их ремонт и обслуживание безопасным.
В современных конструкциях люстр все провода выведены и соединены в отдельные пучки. В одном пучке собраны фазные проводники, а в другом – нулевые. В этом случае подключение будет очень простым. Пучок нулевых проводов соединяется с нулевой жилой кабеля, а фазные провода делятся на две группы, которые затем подключаются к соответствующим клавишам. Каждый двойной выключатель оборудуется одним общим контактом, к которому подводится фаза, и двумя клеммами, к которым подключаются группы лампочек. Если в верхней и нижней части стоят по две клеммы, то со стороны входа фазного провода устанавливается перемычка.
Если провода светильника заранее никак не обозначены, необходимо их предварительно прозвонить с помощью омметра и затем сгруппировать. Существует еще одна рекомендация, позволяющая значительно продлить срок эксплуатации обычных ламп накаливания. Дело в том, что перегорание таких ламп происходит именно в момент включения. Нить накаливания находится в холодном состоянии, поэтому ее сопротивление невысокое. Во время включения происходит бросок тока, который приводит к выходу лампочки из строя.
Подобной ситуации можно избежать за счет диода, устанавливаемого внутри выключателя на первую клавишу. Через него подается напряжение, уменьшенное наполовину. В этом случае нить разогревается постепенно, сопротивление повышается и напряжение подается в полном объеме второй клавишей. Для такой схемы подходят диоды с любых выпрямительных устройств, которые поместятся внутри выключателя.
Подключение люстры на 5 лампочек к тройному выключателю
Повышение срока службы обычных ламп накаливания будет более эффективным с использованием трехклавишного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего первоначальное включение в щадящем режиме.
Принцип работы этой схемы аналогичен действиям с двухклавишным выключателем. Однако здесь возможности более расширены. Кроме сбережения ламп, данный режим позволяет выделить один светильник в качестве ночного источника освещения. Использование люстры в качестве ночника позволяет существенно экономить электроэнергию.
Таким образом, двух- и трехклавишные выключатели, применяемые для управления и подключения люстры на пять лампочек, дают возможность разделять лампы на несколько независимых групп.
Как соединить провода в люстре
electric-220.ru
Подключить люстру на двойной выключатель: видео
Снабжать свои потолочные поверхности красивой люстрой принято во многих семьях. Это понятно, ведь подобный осветительный прибор используется не только в функциональных целях, но может еще являться «изюминкой» и акцентным элементом всей интерьерной композиции. Поэтому очень часто владельцы квартир задаются целью подключить люстру на двойной выключатель, прилагая лишь собственные силы.
С первого взгляда сам процесс подключений светильника не вызывает сложностей. Тем не менее, наличие разных по цвету проводов, как на потолке, так и в самом приборе, может поставить в тупик обывателя, незнакомого с электропроводными манипуляциями. Поэтому лучше заранее разобраться с тем, как подключить люстру собственноручно.
Разбор проводников потолка
Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления. Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.
После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.
Прозвон возможно осуществлять двумя способами:
- Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
- Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.
Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.
Разбор контактов осветительного прибора
Подключить люстру, обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.
При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:
- Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
- Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.
В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.
Подключаем прибор с тремя рожками
Чтобы подключить люстру к двухклавишному выключателю, которая имеет выходы на 3 лампочки, нужно внимательно ознакомиться с каждым рожком по отдельности. В едином патроне есть два контакта: фазный и «ноль». Зачастую нулевые окрашивают в синий оттенок, а оставшиеся могут иметь любой другой цвет. Трехрожковый светильник будет включаться так: одна клавиша выключателя включает одну лампочку, а вторая – оставшиеся две. При включении одновременно обеих клавиш заработают все сразу же лампочки.
Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1+2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.
Подключение четырехрожковой модели
Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно в новостройках, есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.
Подключать подобный прибор можно двумя вариантами:
- первый, когда схема соединения контактов будет иметь вид 1+3, то есть загораться смогут или одна или же сразу три лампы;
- второй имеет схему в виде 2+2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.
При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.
Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.
Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.
Работа пятирожковой модели
Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.
Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.
Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.
Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2+ 3 или 1+4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.
Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.
Подключаем люстру с шестью лампами
Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:
- две горящие лампы;
- четыре лампы;
- все 6 работающих лампочек.
Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2+4).
На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.
После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.
Как правильно соединять провода
При подключении люстры на двойной выключатель следует быть очень осторожным, так как работы с электричеством не прощает ошибок. При объединении проводов в группу просто обмотать или скрутить их будет недостаточно. Со временем любая скрутка начнет окисляться и греться. Профессионалы рекомендуют пропаивать такие соединения. Если есть возможность поработать паяльником, то следует обязательно осуществить данную операцию.
При соединении проводов, идущих от прибора, с теми, которые есть на потолке также нельзя использовать метод обычной скрутки. Здесь следует использовать специальные клеммные коробочки. Многие современные люстры уже укомплектованы такими приспособлениями. Если же их нет, то необходимо приобрести их в специализированных магазинах.
Как правильно подключить люстру, используя клеммные коробки, следует подумать заранее. Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции. В клеммный коробок вставляется свободный кончик припаянного проводника.
После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. После этого в соответствующем порядке в клеммник присоединяются провода.
После того, как электромонтажные манипуляции по подключению люстры на двойную модель выключателя закончены, можно включить общее питание всей квартиры и проверить работу прибора.
superprovodka.ru
трехрожковую люстру, как соединить с пятью лампами
Подключение электрических осветительных приборов не выглядит сложным, если имеется только два выхода. Если их больше, задача оказывается более сложной. При этом могут применяться различные схемы подсоединения. В статье рассматриваются различные ситуации, которые могут возникнуть при подключении люстры.
Инструменты
Чтобы подвесить и подключить светильник, потребуются такие инструменты:
- Мультиметр или индикаторная отвертка потребуются в том случае, если нужно определить назначение контактов.
- Клеммные зажимы или колпачки используются для надежного соединения.
- Пассатижи.
- Маркер.
- Отвертка.
Подключение
Также необходима стремянка, имеющая подходящую для работы высоту.
Как правильно подключить люстру на три или четыре провода
Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.
Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.
Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

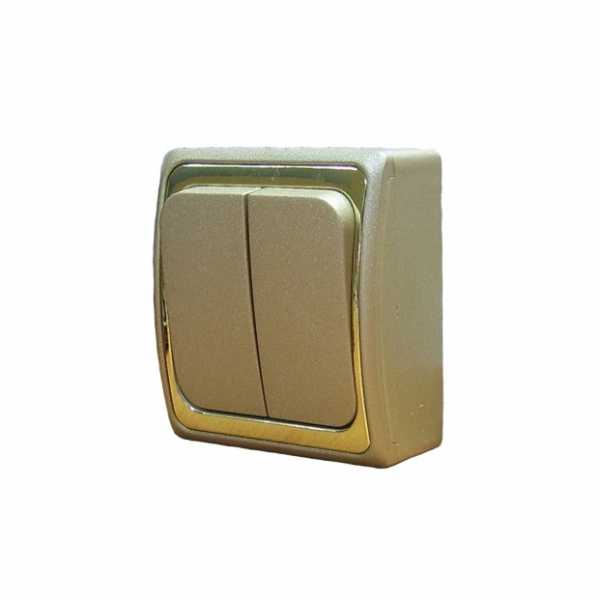

Двойной выключатель
Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.
Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:
- Включаются сразу все лампы.
- Включается часть ламп.
Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.
В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.
Маркировка
Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.
Подсоединение можно проводить различными способами:
- Самый простой — зачистить провода и скрутить их, затем замотать изоляционной лентой.
- При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
- Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.
После этого завершают подсоединение люстры с тремя проводами.
Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.
Важно! Перед началом работы необходимо отключить ток на электрическом щитке.
Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.
Индикаторные отвёртки
Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.
Как проводить подсоединение
Затем установку люстры нужно закончить.
После установки на щитке включают электричество и проверяют работу освещения.
Когда имеется 4 провода
Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.
Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

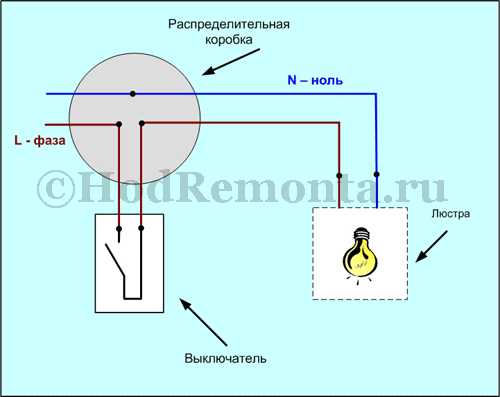

Простейший вариант подключения
При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.
После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.
Мультиметр
Назначение проводов
Если используется три провода, то их назначение должно быть следующим:
- Светлый желто-зеленый — это заземление.
- Нулевой — желтый.
- Фазовый электропровод имеет бело-синий цвет.
Заземление имеется не всегда. Оно используется в тех домах, которые были недавно построены или отреставрированы. В старых зданиях оно обычно отсутствует, а расцветка не соответствует назначению.
В такой ситуации назначение выходов для светильника нужно определить самостоятельно. Обычно это делают с помощью мультиметра. Для этого нужно при помощи переключателя выбрать работу в режиме «вольты» и установить шкалу «больше 220 В».
Перед тем, как начать проверку, нужно, чтобы все клавиши выключателя были во включенном состоянии. На этом этапе работы светильник приготовлен к работе, но еще не подвешен и не подключен.

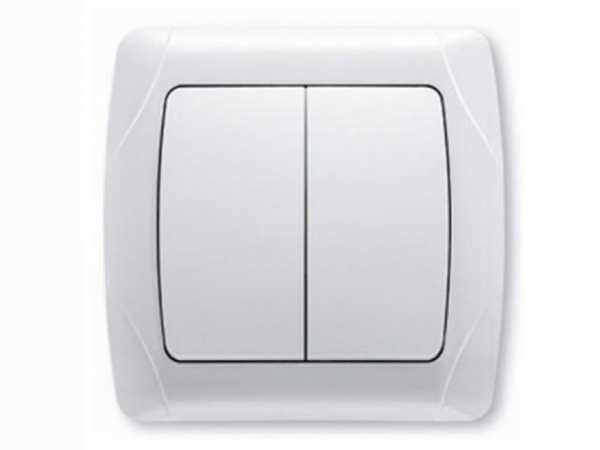

Надо обратить внимание на то, сколько клавиш имеется в выключателе. Если там только одна, то это означает наличие только одного фазового выхода. При двух клавишах таких провода должно быть два.
Проверка
При проверке электричество на щитке должно быть включено. Однако после этого его надо отключить. Установка светильника производится при выключенных электрическом щитке и выключателе.
Заземление согласно стандарту имеет желто-зеленый цвет. Другие несут либо фазу, либо ноль. Остальные необходимо попарно проверить щупами мультиметра. Здесь возможны такие ситуации:
- Прибор показывает нулевой результат. В этом случае оба контакта соответствуют фазовой линии.
- На его экране можно увидеть «220» в этом случае один щуп подсоединен к фазе, другой — к нулю.
Если имеется только два электропровода, то один из них фаза, а другой — ноль.
Важно! Существует еще один способ проверки. Для этой цели применяют индикаторную отвертку. Если прикоснуться к фазовому электропроводу, то загорится индикатор. В противном случае — он не отреагирует.
Устройство выключателя
Как соединить люстру с пятью лампочками

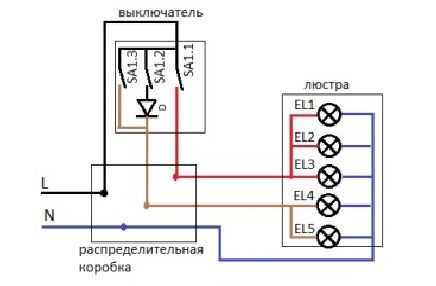

Если необходимо подключить такой светильник к одинарному выключателю, то все нулевые контакты соединяют в скрутку, а его подключают к соответствующему проводу из распределительной коробки. Фазы всех лампочек соединяют с фазой на потолке.
Для двойного выключателя надо определить, какие лампы должны включаться при нажатии на каждую клавишу. При подсоединении все нулевые контакты присоединяют к такому же проводу на потолке. Фазы, идущие от лампочек, разделяют на две группы и каждую из них подсоединяют к аналогичному контакту из потолка.
Соединение с помощью клемм
Меры безопасности при подключении
При работе с электричеством важно неукоснительно соблюдать правила техники безопасности. Иначе можно нанести большой вред здоровью.
Надо обратить внимание на следующее:
- Перед началом работы необходимо на щитке отключить электричество. После того, как светильник будет установлен, его снова включают.
- При покупке к осветительному прибору прилагается инструкция по использованию. Ее требуется внимательно прочитать.
- Перед тем, как воспользоваться стремянкой, надо проверить ее устойчивость. Если есть такая возможность, желательно, чтобы страховал другой человек.
- Применяемые инструменты должны быть исправны.
Соблюдая технику безопасности можно гарантировать, что во время установки осветительного прибора никто не пострадает.
Схема подключения
Если делать подключение в соответствии с заранее выбранной схемой, соблюдая требования техники безопасности, то эта работа может быть сделана без возникновения сложностей. Для этого необходимо выбрать схему, которая будет учитывать технические особенности осветительного прибора и подходить наилучшим образом для хозяина.
rusenergetics.ru
Как подключить многорожковую люстру, схемы подключения
Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством.
Обозначение проводов люстры

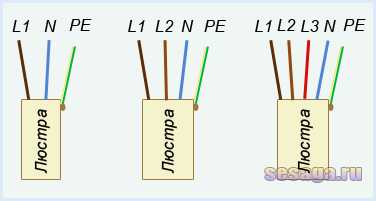

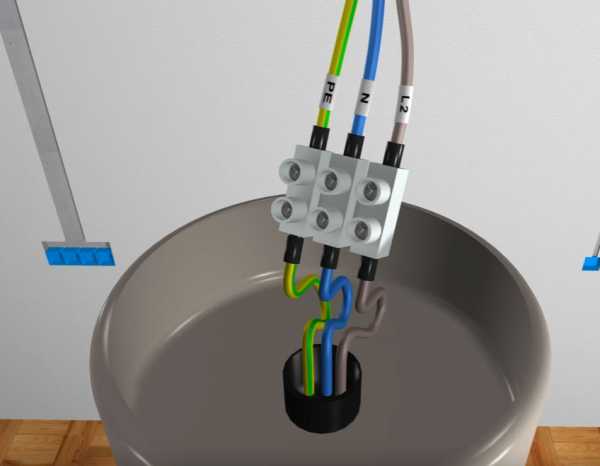

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:
- L – фаза,
- N – нулевой провод,
- РЕ – заземляющий проводник желто-зеленого цвета.
Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.
О подключение в люстре заземляющего провода

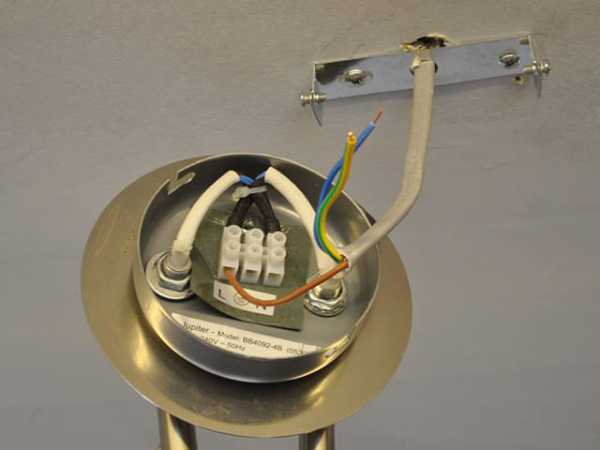

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто-зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ. Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто-зеленым, но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто-зеленый провод люстры.
В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

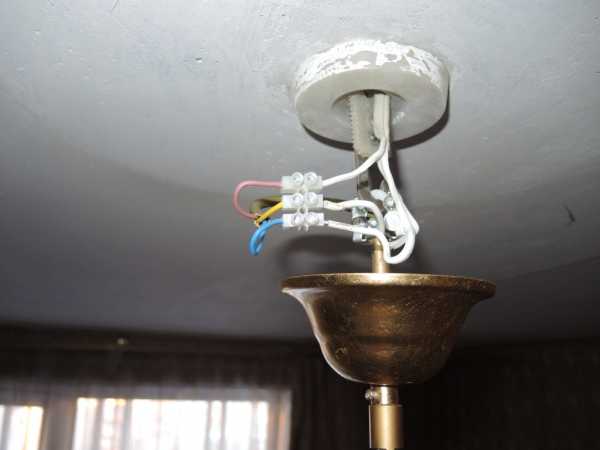

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом.
Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.
Схемы подключения люстры
Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

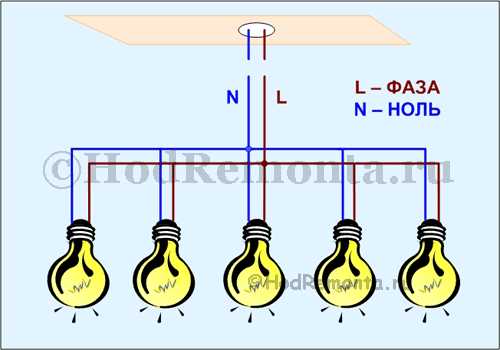

Если из потолка и люстры выходит по 2 провода
Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.
Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.
Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.
Если из потолка и многорожковой люстры выходит по 2 провода
Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

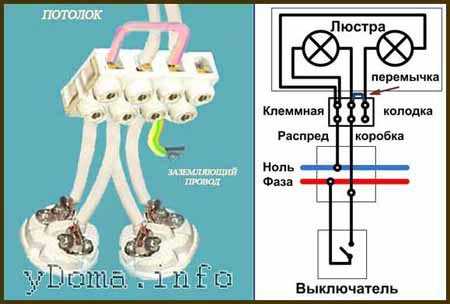

Если из потолка выходит 2 провода, из люстры 3 и более
Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).
Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.
Если из потолка выходит 3 провода, а из люстры 2
Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.
Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.
- При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на кот
ydoma.info
Как подключить люстру. Инструкция | Для дома, для семьи
Здравствуйте, уважаемые читатели сайта sesaga.ru. После выхода видеороликов и написании статей о подключении люстры, подключении двойного выключателя, подключении тройного выключателя и т.д., от Вас, уважаемый читатель, все равно не перестают поступать вопросы о подключении люстр, имеющих три, пять, семь и более ламп.
Эту статью было решено написать в виде инструкции, следуя которой Вы будете просто обязаны подключить люстру с любым количеством ламп к любому выключателю.
Чтобы исключить много «если» и совсем Вас не запутать инструкция будет состоять из трех частей. В первой части будут рассмотрены схемы освещения используемые в домах, электрическая проводка которых выполнена без защитного заземления.
Во второй части будут показаны схемы применяемые в домах, электрическая проводка в которых выполнена с защитным заземлением.
В третьей части будут рассмотрены все форс мажорные ситуации.
Однако всем рекомендую начинать с первой части, так как основные моменты и нюансы описанные в первой части в последующих повторяться не будут.
Электрическая проводка без заземления
1. Определяемся со схемой освещения в помещении.
Прежде чем приобрести люстру на желаемое количество ламп, необходимо определиться, подходит ли она к схеме освещения данного помещения. Это нужно сделать перед покупкой, чтобы зря не потратить свои ДЕНЬГИ.
Рассмотрим основные моменты, которые помогут при выборе люстры.

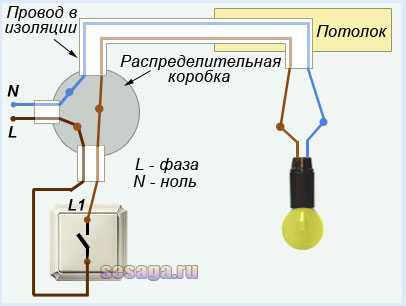

1. Допустим, в помещении есть люстра, и Вы хотите ее заменить на новую. Люстра работает совместно с одноклавишным выключателем, и все лампы включаются и выключается одновременно.
В этом случае делать ничего не требуется. Идем и покупаем люстру для работы с одноклавишным выключателем и вешаем ее на место старой.
2. В помещении есть люстра, и Вы хотите ее заменить на новую. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп.
В этом случае также делать ничего не требуется. Идем и покупаем люстру для совместной работы с двухклавишным выключателем и вешаем ее на место старой и следующие пункты этого параграфа пропускаем.
3. В помещении есть люстра, работающая совместно с одноклавишным выключателем, а Вы хотите установить двойной или тройной выключатель, чтобы сделать раздельное включение и выключение ламп (на рисунке изображена монтажная схема освещения с одноклавишным выключателем).
Раздельное управление лампами возможно только после доработки существующей схемы: для подключения двухклавишного выключателя добавляется одна жила провода, а для подключения трехклавишного – две жилы провода.
Дополнительные жилы ведутся от выключателя в распределительную коробку, а из коробки на потолок.
При выполнении монтажа проводки без распределительных коробок провода от выключателя ведутся на потолок, а все соединения выполняются в выключателе или на потолке.
Далее приведены варианты доработки схемы освещения.

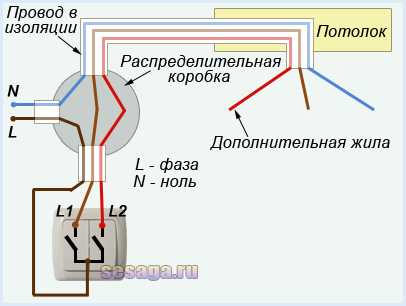

При установке двухклавишного выключателя дополнительную жилу, обозначенную красным цветом, подключают к выходной клемме L2 правой клавиши выключателя и ведут на потолок через распределительную коробку.:

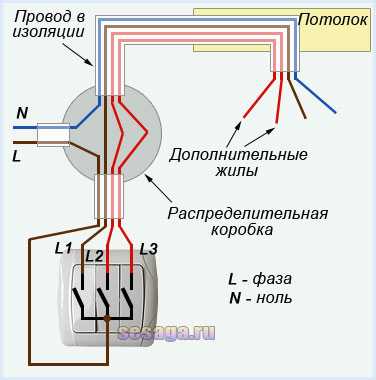

В схеме с трехклавишным выключателем две дополнительные жилы провода подключают к выходным клеммам L2 и L3 выключателя и также через коробку ведут на потолок:
Питающий ноль N проводом синего цвета приходит в распределительную коробку от общей нулевой шинки щитка, и из коробки уходит на потолок. На потолке его подключают к нулевому (общему) выводу люстры
Запомните. К выключателю и от выключателя ноль не ведется.
2. В магазине
Когда разобрались со схемой освещения идем в магазин и покупаем люстру. Однако при покупке есть момент, который надо выяснять сразу же у прилавка.
Необходимо УБЕДИТЬСЯ, что выбранная люстра ПРЕДНАЗНАЧЕНА для подключения к одинарному, двойному или тройному выключателю. Если дома установлен, например, двойной выключатель, то и люстру надо брать именно для работы с двойным выключателем. Иначе будут вопросы с включением и отключением ламп по группам.
Люстры выпускаются любо уже с собранной схемой под конкретный выключатель, либо же предлагается самостоятельно собирать схему и лампы разбивать по группам на свое усмотрение. В этом случае выводы ламп отставляют свободными.
3. Разбираемся с проводами и схемами люстр
Варианты количества выводов под конкретный выключатель
При выборе люстры с собранной схемой под конкретный выключатель обращайте внимание на количество выводов. Для подключения к одноклавишному выключателю используются два вывода; для двухклавишного – три вывода, а для трехклавишного – четыре.
Однако здесь есть один нюанс, который надо учитывать при определении количества выводов. Во всех современных люстрах присутствует заземляющий проводник РЕ желто-зеленого цвета, который в схеме освещения не используется, но служит для защиты человека от действия электрического тока.

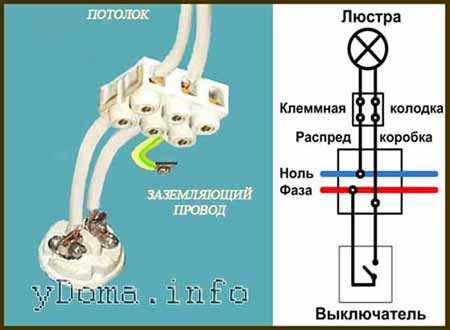

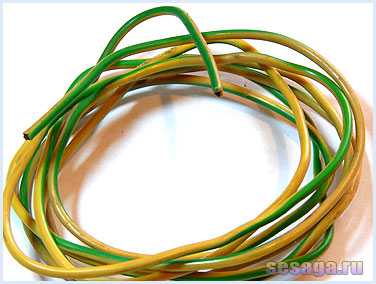

Одним концом проводник крепится к металлическому корпусу люстры, а вторым к заземляющему выводу, приходящему на потолок от щитка. Поэтому при подсчете выводов для подключения к выключателю заземляющий проводник не учитывается.
Варианты схем люстр при самостоятельной сборке.

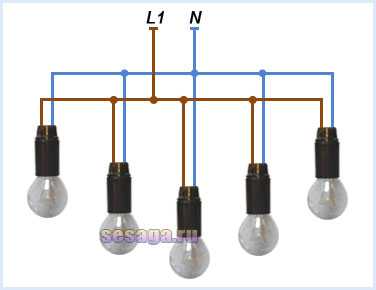

1. Для подключения к одноклавишному выключателю все лампы люстры соединяются параллельно. От каждой лампы берется по одному выводу и соединяют вместе. Оставшиеся выводы также соединяются вместе. В итоге должно получиться две скрутки.
Если провода цветные, то каждый цвет соединяется вместе. Например. Из патронов выходят выводы коричневого и синего цвета. Тогда все синие выводы соединяются в одну скрутку, а все коричневые в другую.
Если все провода одного цвета, то от каждого патрона также берется по одному выводу и соединяются в одну скрутку, а оставшиеся выводы в другую.
2. Для подключения к двухклавишному выключателю лампы соединяют группами. Для пятирожковой люстры лампы группируют по схеме 2х3 и реже 4х1. Т.е при нажатии одной клавиши загораются две лампы, при нажатии второй клавиши загораются три лампы, а при нажатии обеих клавиш все пять ламп.
Схема подключения 2х3 очень простая. От каждой лампы берут по одному выводу и соединяют вместе. Получается скрутка из пяти выводов, которую подключают к потолочному нулю N.
Оставшиеся выводы пяти ламп соединяют в две скрутки, составленных из двух и трех дамп. Скрутку с двумя лампами подключают, например, к потолочному выводу L1, а скрутку с тремя лампами к выводу L2.

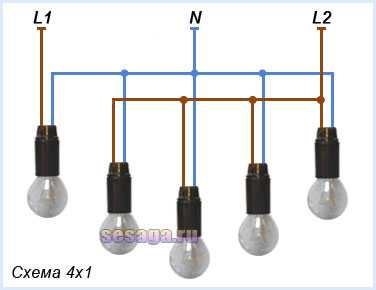

Таким же образом собирается схема 4х1. Выводы пяти ламп соединяют вместе и подключают к потолочному нулю N. Оставшиеся выводы так же разделяют на одну и четыре лампы, где группа из четырех ламп подключается, например, к фазному выводу L2, а оставшаяся лампа к L1.

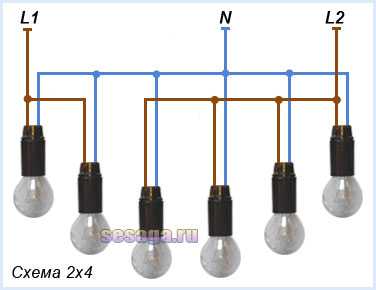

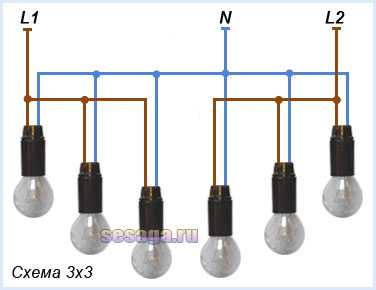

Для шестирожковой люстры лампы группируют по схемам 4×2, 3х3 и реже 5х1. Все схемы собираются и подключаются по аналогичному принципу, описанному выше. Ниже приводятся три варианта монтажных схем.
3. В домашнем быту подключение к трехклавишному выключателю встречается редко, поэтому варианты схем таких люстр покажу только в качестве примера.

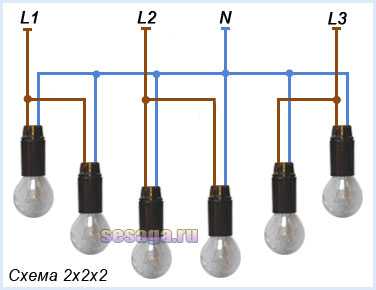

Первая схема составлена из трех пар ламп 2х2х2, где каждая пара управляется своей клавишей выключателя. От выходных клемм L1, L2 и L3 выключателя трехжильный провод подводится к соответствующим выводам люстры.

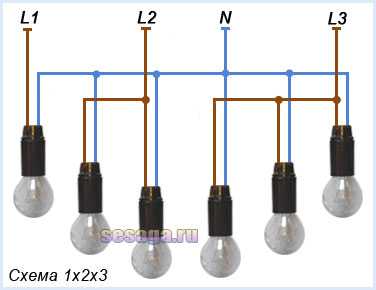

Следующая схема осуществляет раздельное управление одной, двумя и тремя лампами 1х2х3.
4. Подключение люстры
Перед подключением люстры желательно разобраться с потолочными выводами и найти фазу с нулем. Для поиска выводов воспользуемся индикаторной отверткой, определяющей наличие фазы на проводах.
Рассмотрим подключение люстры к двухклавишному выключателю. Предположим, что старая люстра уже снята и нам нужно просто повесить новую.
Следующие действия выполняются строго по пунктам и с полной осторожностью. Помните, что некоторые пункты придется выполнять под действующим напряжением:
а) Проверяем исправность индикаторной отвертки, а заодно смотрим степень яркости свечения ее индикатора при касании к фазе. Для этого рабочую часть отвертки вставляем в одно из гнезд розетки. Свечение индикатора покажет, в каком гнезде есть фаза.
б) Приступаем к проверке. Отключаем обе клавиши выключателя и индикаторной отверткой проверяем отсутствие фазы на всех потолочных выводах.
в) Включаем первую клавишу выключателя и индикаторной отверткой находим фазу на одном из потолочных выводах. Затем выключаем клавишу и проверяем отсутствие фазы на найденном выводе. Если фаза исчезла, то отмечаем или запоминаем, что это первый фазный вывод.
г) Включаем вторую клавишу и находим фазу на следующем выводе. Затем выключаем клавишу и проверяем отсутствие фазы на этом выводе. Если фаза исчезла, то также отмечаем или запоминаем, что это второй фазный вывод.
д) Затем включаем обе клавиши и проверяем отсутствие фазы на оставшемся третьем выводе, являющемся потолочным нулем.
е) Теперь отключаем подачу напряжения в это помещение, дом, квартиру и приступаем к подключению люстры к потолочным проводам: фазные выводы люстры соединяем с фазными потолочными проводами, а нулевой (общий) вывод люстры с потолочным нулем.
ж) Подаем напряжение и проверяем работу освещения.
При несовпадении по одному из пунктов разбираемся с монтажом схемы освещения или правильностью подключения выключателя. Об этих неисправностях будет рассказано в следующих частях инструкции.
При подключении к одноклавишному и трехклавишному выключателям принцип поиска фазного и нулевого проводов остается таким же.
Ну и в завершении этой части предлагаю две монтажные схемы освещения.

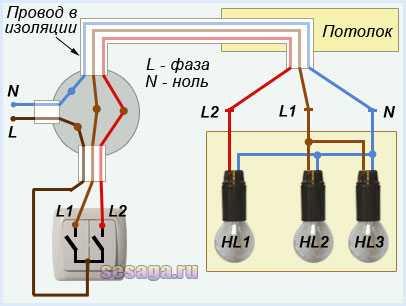

Схема с двойным выключателем.

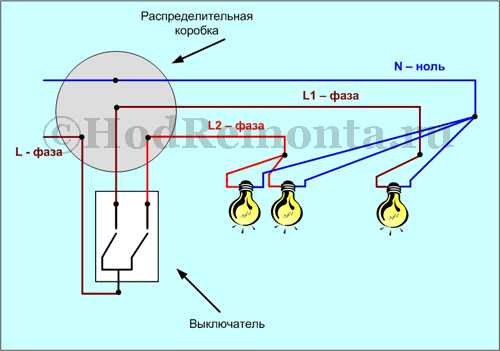

Питающее напряжение 220 В заходит в распределительную коробку. Фаза L подключается на входной контакт выключателя и, разветвляясь на его выходных контактах L1 и L2, поступает на соответствующие выводы люстры.
Ноль N из распределительной коробки уходит на потолок и соединяется с общим выводом люстры. Имитация люстры составлена из трех ламп HL1, HL2 и HL3, включенных в две группы.
При нажатии левой клавиши выключателя фаза с контакта L1 поступает на соответствующий вывод люстры, и зажигаются лампы HL2 и HL3. При нажатии правой клавиши фаза с контакта L2 поступает на соответствующий вывод люстры L2 и лампа HL1 зажигается.
При одновременном нажатии обеих клавиш горят все лампы.
Схема с тройным выключателем.
При нажатии левой клавиши выключателя фаза с контакта L1 поступает на соответствующий вывод люстры, и зажигается лампа HL3.
При нажатии средней клавиши фаза с контакта L2 поступает на вывод L2 и зажигается лампа HL2.
При нажатии правой клавиши фаза с контакта L3 поступает на вывод L3 и зажигается лампа HL1.
При одновременном нажатии трех клавиш горят все лампы.
Продолжение следует.
Удачи!
sesaga.ru
