Подключение варочной панели к электросети

Встраиваемые варочные панели вытесняют из рынка классические электрические и газовые плиты. Данный тип бытовой техники функционален, более экономичен, легкий в управлении и имеет красивый вид.

Подключают варочные панели отдельно от духового шкафа, моноблоком или в комбинированной виде (верх может быть газовый, а низ – электрика, и наоборот). Установка своими силами не представляет проблем, но есть ряд нюансов. Ниже расскажем, как правильно подключить дома варочную панель к электросети.

Главные особенности подключения техники

Работу следует выполнять строго по инструкции от завода-производителя бытовой техники, по нормам ПУЭ 7 издания. Иначе можно лишиться гарантии на приобретаемую варочную панель. Халатное отношение приведет к пожару электрической проводки в доме. Разберем детально, как необходимо подключать в домашних условиях электрическую варочную панель на кухне.

Все начинается с разметки. Если правильно обозначите место для отверстия варочной панели, то не возникнет проблем с монтажом техники к электросети. Посадочное место можно обозначить 2-мя способами:

1. Уложить бытовую технику на столешницу и обвести карандашом.
2. Рассчитать все точно (так работают профессионалы).

Вырезать отверстие для плиты можно при помощи следующих инструментов – ручного фрезера, дрели или лобзика. Красивее срез получается при помощи фрезера, но его нечасто встретишь в домашней мастерской. Лобзиком работу делать долго. Для самостоятельного подключения панели чаще берут дрель.

Использовать аппарат нужно аккуратною. Берут сверла 8-10мм и делают отверстия по периметру посадочного основания. С небольшими отступами друг от друга наслаивается масса отверстий, которые после выстраиваются в общую единую прорезь.

Делать работу нужно с внутренней стороны обозначенного прямоугольника. Чтобы кусок вырезанной столешницы не повредил мебель на кухне, нужно подложить сверху табурет или обрезки ДСП.

Как поставить дома газовую плиту

При разметке основания для бытовой техники следует брать во внимание, что от прибора до стены должно быть не менее 55мм. Врезка проводится вышеуказанных способом. Подключение к газовой трубе выполняет сотрудник госслужбы, а вот с электрикой можно справиться своими силами. Если планируете соединить варочную панель к газовой трубе сами, позаботьтесь, чтобы не было утечек газа, а все гайки хорошо закручены.

Правила монтажа электроварочной панели

Выполните разметку на столешнице перед тем как подключить вилку к варочной панели. Далее выполняют подведение отдельной электрической линии с заземлением под кухонный агрегат, а после уже можно приступать к работе. Опирайтесь на инструкцию, которая идет в коробке с покупкой. Перед установкой любых электроприборов необходимо обесточить помещение с распределительного щитка.

Выбираем мощность новой варочной панели

Для любой варочной техники мощность считается главным показателем. От этого критерия зависит как долго будет готовиться еда на плите, насколько удобно хозяйке будет работать с электроповерхностью. Хорошо, когда конфорка всего за пару секунд нагревается, и также быстро остывает. Но у такого удобства есть и минус – большое потребление электроэнергии.

Электрическая

Пользуется спросом варочная панель для подключения с 4-мя конфорками. Производители оснастили прибор местами нагрева разной мощности:

• 1 конф. − 0,4-1кВт.
• 2-е конф. – 1,5кВт.
• 4 конф. – до 3кВт.

В общей сумме получается 7кВт.

Индукционная

Это самый современный тип оборудования для подогрева еды на кухне. Средняя мощность такой поверхности – 7кВт. Но речь идет о консолидированной мощности техники.

Газовая

Природное топливо – не электричество, поэтому замерить потребляемое, полученное количество энергии невозможно. В расчет можно взять количество газа, прошедшего через электросчетчик. Теплотворная способность газа составляет 8-11 Вт на час/м3. Оценить качество топлива на кухне можно субъективно.

Но опираться можно на такие показатели:

• Ориентировочно мощность 1 конф. составляет 2-2,5кВт.
• На 4 конф. показатель 8-10кВт.

Пониженная мощность отдельных конф. компенсируется отдачей тепла наибольшей конфорки. Чем выше диаметр конфорки, тем больше мощность.

Варианты подключения домашней варочной панели

На территории РФ и странах СНГ производители предлагают подключение варочных панелей по 2-м стандартам. Это однофазная сеть на 220В, реже – двухфазная на 220В или 3-х фазная на 380В. Правильный выбор провода считается важным пунктом во время установки прибора, который не следует игнорировать. В расчет берутся 2 показателя – количество жил и их толщина.

Число жил в проводе зависит от количества контактов в клеммнике подсоединяемой варочной панели. Обычно прибор имеет 2 варианта подключения – к 3,4 жилам. Кабель для техники с 3-мя жилами используют в том случае, если нужно поставить дома плиту к однофазной сети 220В.

Если распредкоробке 2-3 фазы (380В), то установку делают по другим правилам. Используйте подключение по схеме, где учитывают 4 провода. Дополнительный провод позволит уменьшить напряжение на линии, увеличит эффективность.

Далее подбирают оптимальную толщину провода для плиты. В учет берется мощность устройства. Самый оптимальный вариант – 2 и 4мм2. Для маломощных приборов не подходят кабели, толщина которых 6мм2. При выборе провода можно покупать мягкие и жесткие кабели. Оба этих варианта отлично подходят для варочной панели.

Кабель в доме может иметь разные цвета и количество проводков. Рассмотрим все варианты.

Однофазная сеть на 220В

Предусматривает 2 проводника единого цвета (характерно для старых построек). «Ноль» или «Фазу» необходимо искать при помощи измерительного прибора. В новых домах ставят цветной кабель, фаза L имеет коричневый/красный провод, ноль N – синий, голубой, а заземление PE получило желто−зеленый.

220В с двумя фазами

Встречается в новостройках. Ноль имеет синий провод, фазы – коричневый, черный, а «землю» обозначают желто-зеленым.

Трехфазная сеть на 380В

«Земля» и «ноль» имеют традиционную окраску, а фазы идут по стандарту – коричневый, черный, белый или зеленый, красный, желтый провода.

В результате таких нюансов для подключения индукционные и пр. варочные панели в продаже идут без сетевого шнура. Так что помимо выделенной линии под технику, нужно приобретать отдельно кабель для подсоединения плиты к розетке.

Розетка под варочную панель

Маломощные поверхности (с двумя конфорками) можно подсоединять через стандартную евророзетку на 16А. Но от этого она будет греться, поэтому лучше сразу подключить на кухне розетку на силу тока до 40А. Ее ставят на удобной высоте, но не выше 900мм от пола, и не на одном уровне с плитой.

Желательно выделить место слева или справа от варочной поверхности. Если планируется монтаж духового шкафа вместе с плитой, то ставьте ниже уровня короба, но не близко к полу. Это позволит избежать короткого замыкания во время возможного затопления помещения при поломке водопровода.

Варианты монтажа − скрытый или наружный

Выбор зависит от потребителя. Помните, что в деревянном доме выполняется обычно наружная проводка, а все приборы подсоединяют таким же образом. Это связано с техникой безопасности. Дерево – горючий материал, а провода и пр. источники возгорания прятать запрещено.

Такое правило касается кухонной мебели. Если за розеткой стоит духовой шкаф, то придется вырезать отверстие в задней стенке. Провода вешаем на стену, но не на шкаф.

Для правильного подключения дома варочной панели в случае бетонных или кирпичных стен можно использовать оба варианта установки розеток для плиты. По ТБ скрытая установка лучше всего. Когда ремонт уже выполнен в помещении, то выбирайте вариант монтажа с помощью кабель-каналов. Исключите контакт с горячими материалами, как дерево или не огнестойкий пластик.

Сечение кабеля для домашней варочной панели

Для правильного подключения индукционной и др. типов варочной панели к сети используем 3-х, 4-х или 5-и жильный кабель с медными проводами. Количество жил, их сечение будет зависеть от нагрузки, напряжения сети, силы тока. Понадобятся и устройства защитного выключения.

Рекомендовано для правильного подсоединения бытовой техники выделить отдельную линию к щитку. Сечение проводов подбирают в зависимости от мощности:

• Для 1ф. сети с показателями мощности оборудования до 3,5кВт берут 3-х жильный кабель 2,5мм2.
• Для 1ф. и 2ф. сети с оборудованием мощностью от 3,5кВт нужно приобрести кабель с сечением 6мм2.
• Для 3ф сети с техникой 7кВт и выше потребуется 5-жильный кабель с сечением 2,5мм2.

Дополнительно следует поставить автомат и устройство защитного отключения. Они позволят предотвратить поломку техники в случае короткого замыкания.

Особенности подключения

Подключение варочной панели выполняется по определенной схеме. Нужное питание обеспечивается для 220В или 380В монтажом специальных перемычек. Распредкоробка на задней стенке прибора имеет изображение такой схемы. Это позволяет правильно подключить цветные жилы. Провод с черной, коричневой изоляцией – в фазу, синего цвета – в ноль, а желто-зеленого – «земля». После этого можно подключить прибор к сети.

Совет! При помощи тестера легко проверить правильность подключения на отсутствие короткого замыкания между каждым проводом кабеля, на вилке на отсутствие контакта между фазой и землей. При этом все приборы должны быть обесточены. Контроль работы варочной панели нужно проводить при различных режимах работы переключателей. Нормальные значения от 4-10 Ом при установленном режиме 10 Ом.

Колодка для подсоединения питающего провода должна содержать 6 контактных зажимов. В документах на эксплуатацию бытовой техники или на самой технике будет указана схема для подключения. При помощи нее можно будет выполнить работу своими силами, не привлекая электрика.

Обязательно наличие нужных инструментов и тестера. Для защиты кабеля в доме или квартире ставят дифференциальный автомат или выключатель-автомат на щитке. С характеристикой С и УЗО.

Заземление электроплиты

Электрическая плита в квартире ли доме нуждается в заземлении. Все работы делятся на 2 категории:

• При наличии общего заземляющего контура для помещения.
• В случае отсутствия заземления.

В первом случае понадобится гибкий провод из меди с сечением 2,5мм2. Его придется проложить от электрощитка к прибору. Во втором случае нужна установка УЗО + зануление (для этого понадобится нулевой защитный проводник). Иногда оба этих варианта просто совмещают.

Если в помещении нет центрального газоснабжения, то электроплита – важный кухонный прибор. От качества установка будет зависеть ее срок службы и эксплуатация. При выборе кабеля для техники обращайте внимание на сечение провода, количество жил, марку. Советы можно почерпнуть в спецификации к варочной панели от производителя.

В самостоятельном подключении варочной поверхности к электросети нет ничего сложного. При наличии минимальных знаний в электромонтажных работах, инструментов, можно самостоятельно справиться с задачей. Прокладка отдельной линии, установка в распредщиток не требует высокой квалификации, но в новых домах в этом не будет необходимости.

Застройщики заранее стараются выполнить подготовительные работы, чтобы новые жильцы могли без хлопот выполнить подключение бытовой техники на кухне. В старых же постройках придется ставить отдельную линию, заниматься заземление, менять проводку полностью.

Подключение варочной панели к электросети: реализация проекта

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Чтобы легко смонтировать варочную поверхность, нужно ознакомиться с основными правилами безопасности

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• NYM;
• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

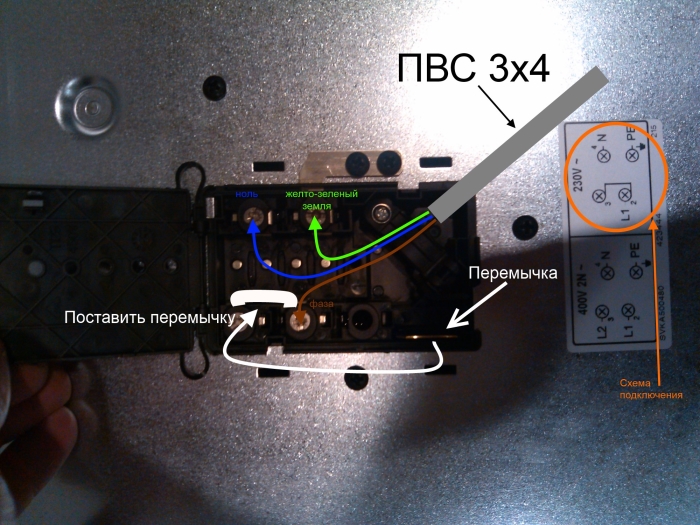

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Статья по теме:

Розетки на кухне: расположение, схемы и особенности конструкций

Сколько розеток нужно. Правила размещения, схемы, нормы и рекомендации. Особенности установки розеток для различных приборов.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Для правильной установки и подключения необходимо изучить паспорт на устанавливаемое изделие, а также рекомендации предприятия изготовителя по монтажу и обслуживанию

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Чтобы проверить, насколько правильно выполнено подсоединение панели, необходимо воспользоваться специальным прибором –мультиметром

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Устройства, выпускаемые немецкой компанией Бош, чаще всего подключаются посредством четырехжильного кабеля. Причем это правило работает даже в том случае, когда розетка имеет меньшее количество контактов. Жилы провода присоединяются к клеммам, расположенным в коробке, которая находится на обратной стороне панели для приготовления пищи.

Обратите внимание! Какая розетка нужна для варочной панели Бош? В этом случае работают стандартные правила подбора электрического устройства. Розетка должна быть силовой, так как обычные варианты могут не выдержать высокой мощности плиты.

Варочные поверхности Бош, чаще всего подключаются посредством четырехжильного кабеля

Каждая поверхность для приготовления пищи имеет на своем корпусе рисунок, на котором обозначается схема ее подключения. Руководствуясь ею, можно избежать установочных ошибок. Еще один важный момент – провода должны быть хорошо зафиксированы в клеммах.

Для подключения четырехконтактной вилки к проводу необходимо изучить маркировку, которая находится на ее крышке. Если в стене установлена трехконтактная розетка, то тогда необходимо соединить две линии фазы в одну. Эти контуры окрашиваются в традиционные цвета: черный и коричневый. Все эти рекомендации позволяют дать ответ на вопрос о том, как подключить варочную панель Бош к электрической сети.

При желании можно выполнить подключение панели для приготовления пищи напрямую к щитку. В этом случае вилка и розетка не используются. Однако такой вариант имеет некоторые недостатки. Например, усложнится процесс полного отключения прибора от питания.

Каждая варочная поверхность имеет на своем корпусе рисунок, на котором обозначается схема ее подключения

При подключении варочной поверхности к электрической системе необходимо изучить инструкцию, которая прилагается к оборудованию. Перед началом работы стоит определить количество фаз в сети и выбрать необходимый вариант вилки и розетки. Еще одно важное условие – в обязательном порядке нужно соблюдать правила безопасности.

Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

• с тремя контактами;
  Подключение варочной панели к одной фазе
• с четырьмя контактами.

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

Советы электриков

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

   Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

   Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

   В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

   https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

   На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

   Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

3. Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?

   Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.

   Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

   По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:

   2,5 мм²– 14,5 А или 3,3кВт;
   4 мм² – 19,5 А или 4,4кВт;
   6 мм² – 25 А или 5,7кВт.

   Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм², то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.

4. Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?

   Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.

   Пример шильдика варочной поверхности приведен ниже.

   https://www.asutpp. ru/wp-content/uploads/2018/08/shildik.jpg

   Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

Подключение варочной панели к электросети — RozetkaOnline.COM

Довольно часто, заказав новую кухню со встроенной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.

Зачастую, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже гораздо более простых кухонных электроприборов, которые достаточно просто включить в розетку или же выставляют за эту услугу необоснованно высокую цену.

Сегодня я расскажу, как просто подключить электрическую варочную панель к электросети самостоятельно. Это будет полезно знать не только тем, кто хочет выполнить монтаж своими руками, но и тем, кто хочет полностью контролировать процесс установки плиты мастером.

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:

Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.

Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.

В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв. Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

 Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети.

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.

 Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

 Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа, как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней, для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Замеряем длину защитной трубы и устанавливаем крепления для неё, прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях, предварительно проложив в нем питающий провод.

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни. Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, нам необходимо снять изоляцию с жил, чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять. Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой,  сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

Согласно нему:

— Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

 — К клемме 4 подключается ноль (СИНИЙ провод).

 — К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором, как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность, проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

Подключение варочной панели

Решил на примере своей работы показать, как подключить варочную панель. Многие хотят это сделать самостоятельно, пусть это будет для них фото инструкцией.

Примером для подключения будет служить варочная поверхность от фирмы Bosch. Подключать будем в квартире, к электрической сети 220-240 Вольт, с помощью штепсельного соединения — вилки и розетки на 32 А.

Сразу предупреждаю, с электричеством шутки плохи, одна ваша ошибка может обернуться огромными проблемами, и не только денежными. Поэтому если вы не уверены в своих силах и знаниях, то не следует этим заниматься — доверьте эту работу профессионалам.

Следует понимать, что мощность варочной поверхности приравнивается к мощности электрической плиты, поэтому панель всегда подключается только к силовой линии, предназначенной для электроплиты.

Это всегда отдельная линия с сечением медного кабеля – 6 мм2 для однофазной сети и не менее 2,5 мм2 для трехфазной. Линия должна быть обязательно защищена от утечки тока с помощью УЗО или диф.автомата. Обычно на эту линию ставят автомат номиналом 40А, но я рекомендую защищать панель автоматом не более 32А. На сегодняшний день, самый оптимальный вариант, ставить на варочную панель или электроплиту отдельный диф. автомат С-32. Дифференциальную защиту следует предпочитать типа А.

Необходимые материалы для подключения варочной панели:

1. Провод ПВС 3×4мм2 для однофазной сети или 4×2,5мм2 для трехфазной — примерно 2 метра
2. Силовой разъем (вилка) на 32А — 1 шт.
3. Наконечники НШВИ 4,0-10 — 6 шт.

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки. Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм². Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет. Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую «нашенских» производителей — «Кобринагромаш», «Автопровод»):

• При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3×4 (3 жилы с сечением 4мм²)
• При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4×2,5 (4 жилы с сечением 2,5мм²)
• При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5×2,5 (4 жилы с сечением 2,5мм²)

В нашем случае, для квартиры используем ПВС 3×4мм²

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 — 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент — обжимные клещи. Обжимать с помощью плоскогубцев — НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

Для подключения «варочной» к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото. Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах —  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
3. Надежно фиксируем кабель.

Схема подключения варочной панели

В клеммной колодке варочной панели, всегда должны находиться медные перемычки.  Для правильного их расположения между клеммами необходимо обратить внимание на схему, которая находиться рядом с клеммной колодкой. Схема показывает не только как расположить перемычки, но и какой провод куда подключать.

На схеме указаны несколько способов подключения в зависимости от напряжения сети. Для подключения к сети 220-240 Вольт, актуальна самая верхняя схема.

Все клеммы у варочной панели обозначены и схемы подключения к ним стандартны: 1 — L1, 2 — L2, 3 — L3, 4 и 5 — N.

Для подсоединения жил проводов к клеммам варочной панели, нам понадобиться отвертка «звездочка». Я обычно использую для этих целей шуруповерт с соответствующей насадкой.

Для подключения к напряжению 220-240 Вольт, устанавливаем перемычки —  одна между контактами 1 — 2, вторая между контактами 2 — 3.

Теперь подключаем кабель к клеммам варочной поверхности, в соответствии указанной выше схемы. Ниже приведен пример, как соединение должно быть выполнено в соответствии с СТБ МЭК 60173.

Цветовая маркировка:
Жёлто-зелёный — PE (заземление)
Голубой (синий) — N (ноль)
Коричневый — L (Фаза)

Важно, при подключении соединительного кабеля, оставлять длину заземляющего провода (желто-зеленый) чуть больше, других. Это необходимо для того, что даже при избыточном натяжении кабеля (например, повреждение фиксатора кабеля или он оказался не закручен), защитный провод должен оторваться последним и таким образом он максимально выполнит свою защитную функцию.

Чтобы защитить кабель от натяжения, убедитесь, чтобы его надежно держал фиксатор. Кабель не должен выскальзывать из-под зажима. В противном случае подтяните зажимной винт.

Варочная панель готова к подключению к сети.

Подключение варочной панели к электросети

Вот мы подошли к финальному и самому ответственному этапу – проверки своей работы. Во избежание разных неприятностей, перед тем как воткнуть вилку в розетку, обесточьте линию в распределительном щите. После подсоединения вилки, включите автоматический выключатель обратно.

Вся проверка заключается во включении всех конфорок на полную мощность, примерно на 3 минуты. Этого времени достаточно для выявления ошибок в подключении или каких-либо неисправностей.

После успешной проверки, можно смело считать подключение варочной панели законченной. Я старался как можно доступно и подробно объяснить процесс подключения, но если у вас возникли вопросы, то я буду рад ответить на них в комментариях.

Установка и подключение электрических варочных поверхностей в Нижнем Новгороде

* Цены действительны для физических лиц. Уточняйте цены для юридических лиц по телефону (831) 241-47-20.

Современная электрическая варочная поверхность – это многофункциональный продукт с компактными размерами и стильным дизайном. Плоская электрическая панель для приготовления пищи имеет ряд особенностей, которые следует учитывать во время установки. Только специалист обладает достаточными знаниями и умениями, чтобы безопасно, качественно и надежно подключить электрическую варочную панель.

Профессиональная установка – гарантия долговечности и безопасности работы варочной панели.

Мастера нашей компании превосходно справляются с монтажом варочных панелей любой сложности. И настоятельно рекомендуют не рисковать с самостоятельной установкой электрических приборов. Главная сложность, которая может подстерегать во время подключения варочной панели – контакт с электропроводкой и подсоединение устройства к электросети.
Работая по особым схемам подключения электрических варочных поверхностей, наши специалисты гарантируют надежную и безопасную эксплуатацию устройства. Установив электропанель для готовки самостоятельно можно испортить дорогостоящее устройство и кухонный гарнитур, а возможность возгорания от неправильного подсоединения к сети может привести к негативным последствиям для всей квартиры и жильцов в ней.

Особенности подключения электрической панели для приготовления пищи.

Мастера «Симона-Сервис» подключат электрическую варочную панель с помощью отдельного электрокабеля повышенного сечения, с подбором силовой розетки и обязательным заземлением корпуса. Специалист проконсультирует, укажет и исправит возможные недостатки места для установки панели, что может повлиять на безопасность работы устройства:
• Близкое расположение возгораемых предметов и поверхностей.
• Отсутствие перегородки на нижней части панели.
• Недостаточное расстояние между варочной поверхностью и другими бытовыми приборами.

Этапы установки электрической варочной панели.

Обратившись в компанию «Симона-Сервис», можно быть абсолютно уверенным в качественном подключении варочной поверхности. Поэтапное выполнение работ позволяет клиенту убедиться в профессионализме действий мастера.
Чтобы варочная панель качественно выполняла свои функции и радовала хозяев, нужен мастер «Симона-Сервис» и электрическая поверхность, а остальную работу стоит предоставить специалисту:
• Прорезывание отверстия для панели на поверхности кухонной столешницы.
• Обработка срезов и границ для осуществления монтажа.
• Подсоединение кабеля, крепежей и силовой розетки к электросети.
• Установка панели в подготовленное отверстие в кухонном гарнитуре.
• Детальная проверка креплений и состояния кабеля.
• Настройка и тестирование панели.
• Инструктаж пользователя и консультация по необходимым вопросам.
После выполнения работ, компания предоставляет гарантию на выполненные работы, что значительно экономит время и деньги клиента. Наши специалисты всегда рады помочь с установкой и наладкой оборудования, выполняя задания качественно и в короткий срок.

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухню . И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простым электромонтажом.

И хотя профессиональная установка электрической плиты сама по себе — непростая задача, есть юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Электротехнические нормы и их значение для вас

Давайте начнем с того, что если ваша новая модель плиты более мощная, чем та, которая у вас была ранее, скорее всего, вам потребуется установить новую цепь для питания прибора. Однако установка контура плиты может быть выполнена только электриком, имеющим сертификат Part P!

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не осторожен .

Даже если вы точно знаете, что делаете, вам все равно потребуется нанять квалифицированного электрика для проверки вашей работы и выдачи вам Свидетельства о малых электромонтажных работах. Невыполнение этого требования может привести к аннулированию вашего имущественного страхования, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

. Если после прочтения вы все же хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1: Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам нужен предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А (прочтите технические характеристики вашего продукта, чтобы проверить его точный номинальный ток).

Так как вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить вашу плиту к отдельной цепи .Эта изолированная система гарантирует, что ваш кухонный прибор будет постоянно потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, кухонные плиты — это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти устройства?

По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания проводка плиты (включая нейтральный провод) перестанет пропускать электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы сказали двухполюсный изолирующий переключатель, а не просто «переключатель» или «одинарный переключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут только обесточить провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, убедитесь, что ваша плита находится в пределах двух метров от устройства, но никогда прямо под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, скорее всего, на нем будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него какой-либо ток.

Шаг № 4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, у вас должен быть кабель, входящий в комплект поставки. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

• Вам нужен кабель достаточной толщины. Для большинства домашних сценариев обычно подходит термостойкий кабель 2,5 мм.
• Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами — синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, отводящим остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Перенесите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты — это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, перед тем, как устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т. Д.

Между вашим прибором и другими предметами, установленными на кухне, должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт недвижимости, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любых других устройств, таких как стиральная или посудомоечная машины. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры безопасности, пора подключить устройство. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней части плиты.

1. Найдите клеммную коробку на задней стороне прибора и отвинтите пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр).
3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
2. Зафиксируйте цепь плиты на блоке предохранителей небольшим висячим замком, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
4. Поместите обрезок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что ваш блок управления плитой полностью мертв и безопасен для работы, затем выверните винты внутри соединений.
6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом будьте осторожны, не перекручивайте винты, т. Е. Не закручивайте их под углом.
7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключение:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас возникли хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Могу ли я подключить духовку и варочную панель к одному выключателю?

Если у вас есть многофункциональная плита с духовкой и варочной панелью, подключить ее к источнику питания довольно просто. Вы можете подключить его напрямую к специальной цепи плиты или подключить к розетке блока управления плитой.

Однако с отдельной духовкой (или мини-духовкой) и варочной панелью все становится немного сложнее.Вы можете подключить каждый к отдельному переключателю, но это потребует больше работы и времени. В некоторых случаях, в зависимости от мощности устройств, вам может потребоваться установить соединение для каждого из них непосредственно от потребительского блока / распределительного щита.

Но что, если у вас уже есть проводка для вашей старой плиты? Можно ли подключить духовку и плиту к одному выключателю?

Пока это выделенная цепь плиты (подключенная напрямую к потребительскому блоку и имеющая собственный предохранитель), вы можете безопасно подключить духовку и варочную панель к одному выключателю.

Примечание: Никогда не пытайтесь самостоятельно подключить духовку или какой-либо бытовой прибор. Найдите дипломированного электрика для установки. Также проверьте, нужно ли вам подавать заявление на получение каких-либо местных разрешений, прежде чем выполнять какие-либо серьезные электромонтажные работы в вашем доме.

Основы установки духового шкафа и варочной панели

Электрические духовки и варочные панели потребляют довольно много энергии. Духовки имеют мощность от 1000 до 5000 Вт (от 1 кВт до 5 кВт), при этом большинство из них потребляют в среднем 2400 Вт при среднем нагреве.Электрические плиты также начинаются от 1000 Вт и могут достигать 5000 Вт.

Примечание: Если это газовая плита, она будет иметь гораздо меньшую мощность, поскольку мощность нужна только для розжига. Вы можете без проблем подключить его к стандартной розетке.

Стандартные розетки имеют максимальную мощность 3 кВт. Поэтому в большинстве случаев, особенно с современными духовками, которые имеют гораздо больше функций, вы не можете просто подключить их к стандартной розетке на 13 ампер.

У вас есть два варианта.Первый — использовать блок управления плитой со встроенной розеткой. Но это может работать только в том случае, если ваша духовка и плита интегрированы.

Второй вариант, который лучше всего подходит, если у вас есть отдельная духовка и плита, — это подключить ее к блоку управления плитой с помощью кабеля 6 мм и 32A MCB (миниатюрный автоматический выключатель).

Подключение духовки и варочной панели к одному выключателю

Чтобы подключить духовку и варочную панель к одному и тому же переключателю, вам понадобится выходная пластина с двумя кабелями, рассчитанная на 45 ампер. Это позволяет вам иметь две розетки для каждого кабеля (одна для варочной панели, а другая для духовки), подключенных к одному и тому же 6-миллиметровому кабелю.

Большинство комбинаций духовки и варочной панели должны безопасно работать с одним и тем же переключателем. Кабель диаметром 6 мм с автоматическим выключателем на 32 А может справиться с потребляемой мощностью как от плиты, так и от духовки, даже при одновременном использовании.

Но не забывайте всегда сначала консультироваться с зарегистрированным электриком. Он или она выяснит, может ли существующая схема плиты выдержать комбинированную нагрузку, и поможет вам безопасно установить соединение.

electric — Подключение электроплит в Германии

Я купил эту индукционную плиту (которая стоит на столе), и мне нужно подключить ее к проводам.

Проблема в том, что там 5 проводов, варочная панель шла с кабелем, который на конце соединил 4 провода на 2 пары. Этот кабель был слишком коротким, поэтому я заменил его на более длинный (такой же толщины, такой же цветовой кодировки).

Вот что говорится в руководстве по электромонтажу:

Во встроенном кабеле были кабели, расположенные по первой схеме (32A 1N ~)

Розетка в стене выглядит так:

Увидев небольшое повреждение и зная, что у другой розетки в моей квартире периодически возникают проблемы с работой (я разберусь с этим отдельно), я хотел убедиться, что моя плита не взорвется, когда я ее подключаю, поэтому я взял дешевым китайским мультиметром и замерил напряжение на каждой из пар.
И вот я был в шоке:

• Синий — Коричневый = 230 В
• Коричневый — Серый = 150 В
• Коричневый — Черный = 90 В
• Черный — Серый = 60 В
• Синий — Серый = 60 В
• Синий — Черный = 120 В

Таким образом, никакая другая ситуация не применима, кроме первой (32A 1N ~). За исключением того, что у меня проблема с этим, поскольку мои главные переключатели, которые, как я полагаю, предназначены для этой схемы, рассчитаны на 25 А, поэтому я предполагаю, что если я когда-нибудь буду использовать их на 30 А, они автоматически отключатся, поэтому я не могу правильно используйте мою плиту.

Итак, у меня следующие вопросы:

1. Что происходит? Почему мой дешевый мультиметр измеряет 230 В на одной паре, а смехотворные значения (60 В) на других?
2. Что произойдет, если я подключу каждый провод к соответствующему цвету (возможно, я получу 60 В вместо 220–240 В)?
3. Неужели автоматические выключатели настолько чувствительны, что выключаются ровно при 25А? Или они могут подняться выше своего рейтинга?
4. Возможно ли, что провода от 2 разных переключателей сходятся одного цвета? (на фото вы видите 2 синих провода, 2 коричневых и 2 полосатых провода, так что возможно у меня 2x25A)

Как установить индукционную плиту?

Индукционная плита требует специального источника питания и соответствующего подключения к сети. Вы можете сделать это самостоятельно, но если вы не знаете, как это сделать правильно, мы рекомендуем вам обратиться к квалифицированному электрику для установки плиты.

Для вашего собственного здоровья и безопасности мы рекомендуем поручить установку индукции опытному электрику. В большинстве случаев это устройство подключается к однофазному источнику питания 230 В или к трехфазному источнику питания 400 В. Здесь очень важно подключение к отдельной цепи тока, чтобы избежать перегрузки системы электропроводки в вашем доме или квартире.

Какие кабели подходят для установки индукционной плиты?

Кабели должны быть отрегулированы в соответствии с требованиями производителей оборудования. Сечение кабеля должно соответствовать типу установки. Если мы подключаем индукционную плиту к трехфазному источнику питания, длина кабеля должна составлять минимум 5 x 2,5 мм2, тогда как для подключения к однофазной сети требуются кабели 3 x 4 мм2.

В случае однофазной установки рекомендуется кабель 4 мм2, но довольно часто кабели 2,5 мм2 уже проложены в наших домах или квартирах.Также можно использовать этот тип кабеля. Не каждый готов менять систему электропроводки в своем доме только для того, чтобы установить новую плиту.

Однофазная установка

Практически большинство варочных панелей, продаваемых в Польше, можно подключить к однофазному источнику питания. Это не что иное, как традиционная розетка на 230 В. Установка индукционной плиты осуществляется путем соединения трех кабелей от системы электропроводки с кабелями от прибора.Кабели должны быть подключены в соответствии с цветовым кодом.

Некоторые индукционные варочные панели предназначены для однофазного подключения и оснащены заводской вилкой. Следует помнить, что нельзя допускать перегрузки системы электропроводки. Для решения этой проблемы рекомендуем создать отдельную цепь тока для индукционной варочной панели.

К каждому прибору прилагается руководство, в котором вы можете найти полезную информацию о скачках напряжения, которым вы должны следовать во время установки.В руководстве вы также можете найти всю информацию о типах кабелей, которые необходимо использовать для обеспечения правильного подключения. Поэтому, если вы хотите установить индукционную плиту самостоятельно, вам необходимо внимательно прочитать руководство и инструкции.

Трехфазная установка

Не каждую индукционную плиту можно подключить к трехфазному источнику питания. Если это возможно, убедитесь, что кабели питания имеют подходящее поперечное сечение.Также можно подключить индукционную плиту к обоим типам системы электропроводки. Если мы не совсем уверены, какой тип электропроводки у нас дома, мы должны попросить помощи у квалифицированного электрика.

Если мы решим подключить индукционную плиту самостоятельно, мы должны строго следовать инструкциям, приведенным в руководстве, где вы можете найти подробную информацию о том, как правильно подключить кабели. Если нам необходимо подключить наше устройство к источнику питания 400 В, мы чаще всего используем двухфазные кабели и кабель третьей фазы, а также замыкаем нейтральный провод.Для выполнения этого процесса нам понадобится заземление.

Установка электриком

Если у вас возникли сомнения при установке индукционной плиты, обратитесь за помощью к опытному электрику. Он обладает всей необходимой квалификацией и правильно установит вашу индукционную плиту. Неправильная установка индукционной плиты может привести к ее повреждению, а также представляет угрозу для здоровья человека, устанавливающего индукционную плиту.

Вам также следует иметь в виду, что многие производители индукционных плит требуют, чтобы установка этих приборов производилась квалифицированными специалистами. Если нет штампа электрика, установившего вашу индукционную плиту, ваши жалобы могут быть не приняты во внимание.

Процесс установки индукционной варочной панели своими руками несложный. Многие производители бытовой техники снабжают каждый прибор подробным руководством по эксплуатации, в котором вы найдете всю необходимую информацию.Если мы уже знаем, для какой установки предназначена наша индукционная плита, вам просто нужно строго следовать инструкциям и требованиям, предоставленным производителем. Если вы не хотите рисковать, вы всегда можете обратиться за помощью к электрику.

Установка индукционной варочной панели

Майкл Чотинер

, которые нагревают кастрюли и сковороды магнитными полями вместо пламени или нагревательных катушек, были доступны с 1950-х годов, но они только сейчас завоевывают популярность среди ремонтников дома, которые стремятся создать современные кухни.Индукционные варочные панели обладают значительными преимуществами перед газовыми и электрическими моделями, поскольку они:

• Готовьте еду быстрее
• Более энергоэффективны
• Позволяет более точный контроль температуры
• Легче содержать в чистоте
• Надежнее

Действительно, поварам в вашей семье придется изменить некоторые давние кулинарные привычки, научившись готовить пищу с помощью индукционной плиты. Возможно, вам даже придется заменить свою любимую посуду на чугунные или магнитные кастрюли и сковороды из нержавеющей стали.Но установить индукционную варочную панель не сложнее, чем поставить электрическую варочную панель на стойку и подключить проводку.

Выбор индукционной варочной панели

При выборе индукционной варочной панели следует учитывать множество факторов, в том числе:

• Количество, размеры и мощность варочных элементов
Конфигурация
• — некоторые модели предлагают комбинацию индукционных и стандартных элементов электрической катушки.
• Цвет поверхности варочной панели (черный или нержавеющая сталь; отделка или без отделки)
• Специальные функции, такие как возможность связывать элементы, чтобы вы могли использовать прямоугольные сетки увеличенного размера

Но при планировании установки важны только основные размеры варочной панели.К ним относятся:

• Габаритный или номинальный размер
• Размер выреза
• Глубина блока под прилавком

Изображение предоставлено GE Appliances

Обычные модели с четырьмя или пятью элементами готовки, как правило, имеют только два номинальных размера: 30 дюймов и 36 дюймов. Здесь ваш выбор может быть основан на:

• Если вы собираетесь заменить существующую варочную панель и хотите минимизировать время и усилия, необходимые для регулировки выреза в столешнице, выберите индукционную варочную панель той же марки и номинального размера.Некоторые модели (в частности, GE Profile CleanDesign PHP 900) предлагают комплекты отделки, которые красиво закрывают зазоры, когда существующий вырез слишком велик для выбранной новой варочной панели.
• Если вы впервые устанавливаете индукционную варочную панель на ранее неразрезанную столешницу, подберите номинальный размер устройства к размеру основного шкафа, в который она будет вставляться. 30-дюйм. варочная панель должна поместиться в 30-дюйм. (или более широкий) шкаф; 36-дюйм. варочная панель должна поместиться в 36-дюйм.широкий (или более широкий) шкаф.

В дополнение к двум наиболее распространенным размерам индукционные варочные панели также доступны в меньших и нестандартных размерах. Европейские производители предлагают варочные панели номинальной шириной 23, 31 и 37 дюймов, а также можно найти 12, 15 и 24 дюйма. индукционные варочные панели на рынке. Что бы вы ни выбрали, обязательно проверьте размер выреза и общую глубину под варочной поверхностью, прежде чем делать окончательный выбор. Только некоторые индукционные варочные панели рекомендуются для установки над настенной духовкой в ​​базовом шкафу, поэтому, если это ваш окончательный план, убедитесь, что вы выбрали совместимую варочную панель и духовку.

Соблюдайте минимальные зазоры

При планировании установки индукционной варочной панели убедитесь, что установленный блок имеет достаточный зазор от горючих материалов сверху, снизу и с обеих сторон. У каждого производителя есть свои рекомендации, но на рисунках ниже, взятых из инструкций по установке индукционной варочной панели GE Profile, показаны основные зазоры, которые следует учитывать.

Изображение предоставлено GE Appliances

Требования к электрооборудованию

требуется специальная заземленная цепь на 240 вольт, защищенная автоматическими выключателями на 40 или 50 ампер, которые оканчиваются утвержденной распределительной коробкой, установленной под прилавком на задней стенке шкафа или на стене за ней. Рекомендации производителей по оптимальному расположению распределительной коробки могут варьироваться в зависимости от того, входит ли кабель питания в корпус варочной панели слева или справа, но он должен быть примерно на 16 дюймов ниже нижней стороны столешницы, чтобы соединения внутри коробка не будет подвергаться чрезмерному нагреву.

• Если вы просто заменяете старую электрическую варочную панель на новую индукционную единицу аналогичного размера и мощности, существующая цепь и розетка, вероятно, будут работать без изменений, но дважды проверьте спецификации производителя на общую силу тока, чтобы убедиться, что существующий автоматический выключатель имеет соответствующий номинал.Если вы не уверены, проконсультируйтесь с лицензированным электриком.
• Если вы устанавливаете индукционную варочную панель в новом месте, попросите профессионального электрика определить, сможет ли существующая электрическая сеть вашего дома поддержать устройство, и проведет необходимую проводку.

Большинство производителей поставляют длинные гибкие армированные кабели для подключения варочной панели к домашней проводке в распределительной коробке, но я бы не стал делать это сам без участия лицензированного профессионала. В существующей проводке и местных нормах и правилах слишком много потенциальных переменных, чтобы предоставить здесь исчерпывающие инструкции, например:

• Питание 3- или 4-проводное?
• Есть ли заземляющий провод?
• Допускает ли ваш местный кодекс заземление через нейтраль?
• Присутствует ли алюминиевая проводка, и если да, есть ли у вас подходящие гайки для подключения?

Мне повезло, что у хорошего друга есть профессиональный электрик, и я приглашаю его на барбекю, когда мне нужно подключить новый прибор.Если ваше барбекю не так хорошо, как у меня, возможно, вам придется нанять лицензированного профессионала.

Подготовка выреза в столешнице

В самом простом случае вы заменяете существующую варочную панель индукционным блоком того же номинального размера, а имеющийся вырез имеет примерно правильный размер. Если вы действительно умен (или ленивы), вы выбрали модель от того же производителя, что и старая варочная панель, которая поставляет комплекты отделки и наполнители, чтобы скрыть любые зазоры, если существующий вырез окажется немного завышенным.

Если существующий вырез слишком мал или если вы устанавливаете индукционную варочную панель на новую столешницу, вам придется разрезать. Стоит ли делать это самому?

• Если вам нужно немного увеличить вырез в верхней части камня, вы можете сделать это с помощью угловой шлифовальной машины и карбидокремниевого или алмазного круга, но это будет неаккуратно. Заранее выясните, как контролировать пыль и воду. Не пытайтесь самостоятельно сделать новый вырез в камне; это слишком рискованно.
• Если имеющаяся вершина имеет твердую поверхность, вы можете сделать это самостоятельно, если у вас есть мощный фрезерный станок и однозубое долото диаметром 3/8 дюйма с хвостовиком ½ дюйма. Обязательно оставьте углы выреза закругленными; не используйте лобзик.
• Если существующий верх сделан из пластикового ламината, сделайте это, если у вас есть дрель с диаметром ½ дюйма. бит, переносная дисковая пила с твердосплавным полотном на 40 зубьев и лобзик.

Установка варочной панели

Крепежная система Whirlpool

GE опускаются в подготовленный вырез и удерживаются на месте зажимами, которые крепятся к нижней части корпуса винтами. Будьте осторожны, чтобы не затянуть зажим слишком сильно, когда устанавливаете варочную панель на камень или поверхность с твердой поверхностью.

Система прижимных зажимов GE Appliances

После того, как варочная панель будет надежно закреплена на месте, вызовите профессионального электрика, имеющего лицензию, для подключения провода линии электропередачи от варочной панели к цепи на распределительной коробке.Убедитесь, что питание цепи отключено на панели, прежде чем он начнет подключение.

А теперь наслаждайтесь своей новой индукционной варочной панелью!

Об авторе: Майкл Чотинер — эксперт по установке бытовой техники своими руками и пишет советы домовладельцам для Home Depot. Совет Майкла по индукционным варочным панелям основан на его многолетнем опыте работы плотником и генеральным подрядчиком. Чтобы просмотреть обширный выбор индукционных варочных панелей Home Depot, щелкните здесь.

Подключение варочной панели к электросети: 3 этапа |

При правильном подходе подключить варочную панель к электросети вполне возможно самостоятельно. Электрические плиты очень популярны. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественного силового щита обойдется вам в немалую сумму. Из-за такой дороговизны решиться на дополнительные услуги мастера по подключению варочной панели может не каждый. Если вы уверены в своих силах и готовы попробовать подключить варочную панель к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Правила безопасности при подключении варочной панели

Подключение к электрической сети варочной панели — очень ответственная и ответственная задача. Это зависит от того, насколько точно вы соблюдаете все правила и правила безопасности, зависит от того, как долго будет работать ваше новое приобретение.

В первую очередь нужно убедиться, что электропроводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим шагом, в итоге через несколько месяцев можно получить новую, но неисправную варочную поверхность. Дело в том, что при плохой проводке плита будет навсегда отключена от электросети, выбивая вилки, которые быстро придут в негодность.

Выполняя работы по подключению варочной панели к сети, не забывайте выключать автоматы в электрощите.

При подключении варочной панели обязательно соблюдать правила безопасности

От вводного распределительного щита необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности это сделать, то от подключения мощной плиты следует отказаться.

Сечение медных жил не должно быть менее 4 мм2.Также необходимо заземлить. Если этого не сделать, то устройство может превратиться в опасный для жизни объект. Для дополнительной безопасности можно установить устройство автоматического отключения.

Варочную панель можно подключить проводом, идущим прямо от заслонки к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут прямо по стене, во втором прячутся в ней.

Выбрать вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, вам понадобится специальная розетка.Также необходимо приобрести такое устройство, как вилка.

Выберите штекерное соединение в соответствии с номинальным током. Для однофазной сети розетка должна иметь три выхода, а для трехфазной — пять.

Перед подключением варочной панели специалисты рекомендуют сначала выбрать правильную вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда у них есть крышка. Розетки для однофазных и трехфазных сетей будут существенно отличаться.Для однофазного требуется 32А, а для трехфазного 16А.

Внешний вид и устройство розетки и вилки не имеет большого значения. Однако очень важно, чтобы он выдерживал протекающий ток.

Не используйте обычную розетку. Они не выдержат тока, необходимого для варочной панели, и рано или поздно воспламенится.

Шнур варочной панели должен быть такой длины, чтобы его можно было безопасно вынуть из розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в разводке.Чтобы укрепить небольшую проводку в кабеле, используйте втулку, изолированную кончиком пальца.

Как подключить электрическую плиту к однофазной

Больше всего вопросов возникает при подключении электроплит к сети 220 В. Обычно электрическая плита, например Hansa, имеет 6 проводов, тогда как в доме всего три провода. Однако с этой проблемой легко справиться, установив специальные перемычки. Их можно связать. Если их нет, то вам придется изготавливать их самостоятельно, используя специальные зажимы.

Для того, чтобы правильно подключить варочную панель с одной фазой, лучше прочитать подробную инструкцию

Подключение варочной панели к электричеству:

1. Найдите крышку на задней части панели. Откройте его отверткой, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно совместить контакты. Для этого необходимо соединить три фазных провода, затем два нулевых провода, а землю оставить как есть.Иногда оборудование уже идет с установленными перемычками, в этом случае вы подключаете шнур питания к контактным группам: одна к фазе, одна к нейтрали и желто-зеленая к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. В этом случае заземляющий провод должен быть подключен к вершине дисбаланса, а фаза должна соответствовать прокладке проводов в розетке.

Если подключить плиту в квартире, где в разводке всего два провода, то потребуется сделать отдельный контур заземления.Если этого не сделать, то гарантия на устройство перестанет действовать, и с любой поломкой, даже с заводским браком, придется справляться самостоятельно. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Также иногда может возникнуть необходимость подключить панель к сети 380 вольт. Однако такая разводка встречается крайне редко.

Подключение 4-проводной варочной панели Electrolux

В некоторых моделях варочных панелей Electrolux, Bosch, Hansa, Gorenje имеется четырехжильный провод. Поэтому бывает очень сложно определить, где их подключить, если в квартире всего 3 провода.

Варочные поверхности марки Electrolux уже с проводом. Это облегчает процесс установки, но в этом случае нужна правильная схема подключения.

По специальной инструкции можно вручную подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: нулевого, заземляющего и двухфазного. Чтобы правильно подключить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где расположены клеммы.Обычно они располагаются на задней стороне корпуса. В отличие от панелей марки Bosch, Electrolux имеет пластиковый корпус. Чтобы открыть его, вам просто нужно снять крышку с помощью отвертки.
2. Найдите в открытом ящике выход «земля», обычно он имеет желто-зеленый цвет. Рядом с этим выводом должна быть перемычка на два провода. В него вставляются фазные провода, они черного и коричневого цвета. Для этого отверткой проверьте винты, сдвиньте перемычку и все затяните.
3. Когда вы подключаете вилку, вам нужно будет использовать только коричневый провод, а черный нужно будет изолировать тепловой трубкой.

Все дальнейшие действия при подключении двухфазного оборудования производятся так же, как и при подключении однофазного электрощита.

Как подключить индукционную плиту

Индукционную плиту легко подключить. Конечно, есть нюансы подключения, по технике с разным количеством проводов. Поговорим об основных положениях такой работы.

Если самостоятельно подключить варочную панель не получается, то нужно обращаться к мастеру

Советы по подключению индукционной панели:

1. Определите, сколько проводов у вас в квартире.
2. Откройте защитную панель на задней стороне панели. Отвинтите крышку с помощью отвертки. Найдите терминалы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтральную по отношению к другой, и земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующему выводу вилки.

Подключение индукционных плит, по сравнению с газовыми, очень простая задача. Благодаря тому, что в таких моделях нет выгорания, их можно использовать, не опасаясь за их безопасность.

Самостоятельное подключение индукционной плиты (видео)

Какой из методов подключения, которые мы описываем, вам нужно использовать, зависит от типа панели и типа публикации. Если вы не уверены в своих силах, то такую ​​работу лучше доверить электрикам.

электрической плиты на 2021 год

Последнее обновление: 20 января 2021 г.

Хотя только квалифицированному электрику разрешается устанавливать новую схему для электрической плиты, любой компетентный энтузиаст-самодел может заменить или обновить свою газовую духовку на электрическую альтернативу.Это руководство расскажет вам, как установить и подключить электрическую плиту.

Какая подготовка необходима для установки электрической плиты?

Во-первых, вам нужно знать свои требования. Электрические плиты потребляют много энергии — больше, чем газовая духовка, потому что они генерируют большее, более равномерно распределенное количество интенсивного тепла.

Имея это в виду, вы должны быть уверены, что у вас есть большой предохранитель (в инструкции по эксплуатации вашей духовки это будет указано — вам может сойти с рук 13 ампер, но обычно вам понадобится что-то большее), толстый , термостойкий кабель (проконсультируйтесь с профессиональным электриком, если вы не уверены в требованиях к размеру кабеля электрической плиты) и доступный двухполюсный изолирующий выключатель.

Почему мне нужен двухполюсный изолирующий выключатель, а не однополюсный?

Все дело в безопасности. В то время как один переключатель перекрывает проводку под напряжением к вашей плите, если это необходимо, духовка потребляет столько энергии во время электрической цепи, что нейтральный провод может по-прежнему пропускать некоторый ток. Двухполюсный изолирующий выключатель также отключит нейтральный провод и, таким образом, устранит риск остаточного поражения электрическим током, если вы дотронетесь до плиты после ее отключения.

Какие цепи и кабели необходимы для установки электрической плиты?

Все электрические плиты требуют собственного радиального контура — не рекомендуется, чтобы духовка делила контур с другим основным кухонным прибором.

Установите блок управления плитой на расстоянии не более двух метров от плиты, но никогда непосредственно над ней, и проложите с одной стороны толстый кабель, способный выдерживать необходимое количество электроэнергии, необходимой вашей духовке.

Очевидно, вы захотите разместить это как можно ближе к прибору, чтобы предотвратить любую потенциальную опасность спотыкания на кухне, но не так близко, чтобы создать опасность пожара.Теперь вы готовы подключить электрическую духовку.

Подключение электрической плиты

Процесс подключения духовки во многом аналогичен подключению штепсельной вилки. Отключите любой источник питания духовки от сети (помните, сколько электричества проходит через эти приборы) и подключите сетевой кабель к блоку управления духовки. Зачистите конец сетевого кабеля перед тем, как поставить прибор на место и все подсоединить, и вы почти готовы.

Установка электрической плиты

Во-первых, помните, что электрические духовки не легкие — попросите кого-нибудь помочь вам с подъемом и переключением, иначе вы рискуете серьезно повредить спину. После этого найдите клеммную розетку на вашем приборе; Обычно он находится на середине задней части плиты и накрывается отвинчивающейся пластиной.

Снимите пластину и подключите провода под напряжением, нейтраль и заземление в соответствующих положениях (помните, что это всегда синий нейтраль слева, коричневый провод справа и зеленый и желтый провод заземления в центре).Как только эти провода будут надежно затянуты, закройте розетку и завершите все оставшиеся соединения с вашим блоком управления.

После этого установите духовку в нужное положение (при необходимости снова обратившись за помощью) и включите сетевое питание. Если все сделано правильно, вы будете готовы устроить бурю.

Часто задаваемые вопросы

Могу ли я установить собственную электрическую плиту?
Если у вас есть соответствующая квалификация и статус компетентного лица для работы с электричеством, да.

Кто еще может установить электрическую плиту?
Любой уважаемый магазин бытовой техники предложит услугу по установке вашей духовки за определенную плату, но если вы уверены, что сможете выполнить эту работу самостоятельно, вы можете сэкономить на этих расходах — это не так сложно, как вы думаете. Тем не менее, вы не хотите рисковать с таким важным прибором, поэтому проконсультируйтесь с профессионалом, если у вас есть какие-либо сомнения!

Я устанавливаю электрическую духовку с нуля — куда она может деться?
Вам необходимо установить плиту на расстоянии не менее 300 мм от всего остального на кухне, кроме столешниц, поэтому держите духовку как можно дальше от раковины и холодильника с морозильной камерой.

Моя духовка не нагревается — это проблема с проводкой?
Это может быть проводка, что-то вроде перегоревшего предохранителя или проблема с одним из элементов внутри плиты. В большинстве электрических духовок должны быть цифровые часы — если они работают, значит, проблема связана с отсутствием электроэнергии. В противном случае вам понадобится помощь электрика.

Могу ли я выполнить эти инструкции, чтобы заменить газовую духовку на электрическую?
Да, но, конечно, вам придется отключить подачу газа поблизости и, возможно, заняться удалением газовой трубы. Проконсультируйтесь со специалистом для получения дополнительных рекомендаций.

Дорогие ли электрические плиты в эксплуатации?
Они, как правило, приводят к более высоким счетам за коммунальные услуги, чем газовая плита, да. Однако компромисс заключается в том, что электрическая духовка нагревается быстрее, чем газовый эквивалент, и распределяет тепло гораздо более равномерно.
